ProForm PFEVEX799111 User Manual

Modell-Nr. PFEVEX79911.1 Serien-Nr.

Schreiben Sie die Seriennummer für späteren Gebrauch an die freie Stelle oben.

Aufkleber mit

Serien-Nr.

FRAGEN?

Als Hersteller verpflichten wir uns zur vollkommenen Zufrie-denstellung unserer Kunden. Falls Sie irgendwelche Fragen haben oder falls Teile fehlen, rufen Sie bitte an.

BEDIENUNGSANLEITUNG

01805 231 244

Unsere Bürozeiten sind von 10.00 bis 15.00 Uhr

E-mail: csgermany@iconeurope.com

Unsere Website: www.iconsupport.eu

VORSICHT

Lesen Sie bitte aufmerksam alle Anleitungen, bevor Sie dieses Gerät in Betrieb nehmen. Verwahren Sie diese Bedienungsanleitung für späteren Gebrauch.

www.iconeurope.com

233881

Hungarian

Portuguese

INHALTSVERZEICHNIS

WARNUNGSAUFKLEBER ANBRINGEN .........................................................2

WICHTIGE VORSICHTSMASSNAHMEN. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

BEVOR SIE ANGANGEN .....................................................................4

DIAGRAMM FÜR DIE IDENTIFIZIERUNG DER TEILE ..............................................5

MONTAGE ................................................................................6

BENUTZUNG DES TRIMMFAHRRADS .........................................................13

WARTUNG UND FEHLERSUCHE .............................................................26

TRAININGSRICHTLINIEN ...................................................................28

TEILELISTE. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29

DETAILZEICHNUNG. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31

BESTELLUNG VON ERSATZTEILEN ....................................................Rückseite

INFORMATION ZUM PRODUKTRECYCLING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Rückseite

WARNUNGSAUFKLEBER ANBRINGEN

Die hier abgebildeten Warnungsaufkleber liegen mit dieser produkt bei. Kleben Sie diese so auf die englischen Aufkleber, dass die deutschen Aufkleber die englischen überdecken. Die hier abgebildeten Warnungsaufkleber wurden an den angezeigten Stellen angebracht. Sollte

ein Aufkleber fehlen oder unlesbar sein, kontaktieren Sie den Kundendienst auf der Vorderseite dieser Bedienungsanleitung, um einen kostenlosen Ersatzaufkleber anzufordern. Kleben Sie den Aufkleber dann an die angezeigte Stelle. Anmerkung: Die

Aufkleber sind nicht unbedingt in wahrer Größe abgebildet.

PROFORM ist ein eingetragenes Warenzeichen von ICON IP, Inc.

LE TOUR DE FRANCE ist ein eingetragenes Warenzeichen von Societe du Tour de France.

WICHTIGE VORSICHTSMASSNAHMEN

WARNUNG: Um ernsthafte Verletzungen zu vermeiden, lesen Sie bitte alle wichtigen

Vorsichtsmaßnahmen und Anleitungen in dieser Bedienungsanleitung und alle Warnungen, die auf dem Trimmfahrrad angebracht wurden, bevor Sie dieses Trimmfahrrad benutzen. Der Hersteller (ICON) übernimmt keine Haftung für Personen- oder Sachschäden, die durch dieses Produkt oder seine Benutzung entstanden sind.

1. Bevor Sie mit diesem oder irgendeinem anderen Trainingsprogramm beginnen, konsultieren Sie bitte Ihren Arzt. Dies ist besonders für Personen über 35 Jahre oder mit Gesundheitsproblemen von großer Bedeutung.

2. Verwenden Sie Ihr Trimmfahrrad nur so, wie es in dieser Bedienungsanleitung beschrieben wird.

3. Der Eigentümer ist dafür verantwortlich, dass alle Benutzer des Trimmfahrrads hinreichend über alle Vorsichtsmaßnahmen informiert sind.

4. Das Trimmfahrrad ist nur für den Hausgebrauch zugelassen. Verwenden Sie ihn nicht in kommerziellem, verpachtetem oder institutionellem Rahmen.

5. Benutzen Sie das Trimmfahrrad nur im Haus und halten Sie es von Feuchtigkeit und Staub fern. Stellen Sie das Trimmfahrrad nicht in eine Garage, auf eine überdachte Terrasse oder in die Nähe von Wasser.

6. Stellen Sie das Trimmfahrrad auf eine ebene Fläche und legen Sie darunter eine Unterlage zum Schutz des Bodens oder Teppichs. Um das Trimmfahrrad herum soll ein Freiraum von mindestens 0,6 m gelassen werden.

7. Inspizieren Sie regelmäßig alle Teile und ziehen Sie sie, wenn notwendig, nach. Abgenutzte Teile müssen sofort ersetzt werden.

8. Kinder unter 12 Jahren und Haustiere müssen vom Trimmfahrrad immer ferngehalten werden.

9. Tragen Sie angemessene Kleidung während des Trainings. Tragen Sie keine zu lockere Kleidung, die sich am Trimmfahrrad verfangen könnte. Zum Schutz Ihrer Füße sollten Sie immer Sportschuhe tragen.

10. Das Trimmfahrrad sollte nicht von Personen benutzt werden, die mehr als 159 kg wiegen.

11. Halten Sie Ihren Rücken immer gerade, während Sie das Trimmfahrrad benutzen. Krümmen Sie Ihren Rücken nicht.

12. Zu anstrengende Übungen können zu ernsthaften Verletzungen und gar zum Tod führen. Wenn Sie sich einer Ohnmacht nahe fühlen oder Schmerzen während des Trainings verspüren, beenden Sie das Training sofort und ruhen Sie sich aus.

BEVOR SIE ANGANGEN

Herzlichen Glückwunsch zur Wahl des revolutionären PROFORM® LE TOUR DE FRANCE® Trimmfahrrads. Das LE TOUR DE FRANCE Trimmfahrrad ist unvergleichbar. Das LE TOUR DE FRANCE Trimmfahrrad wurde mit einem Neigungssystem ausgestattet, das eine tatsächliche Geländelaufbahn, einen intelligenten Windwiderstand und eine Reihe von anderen Funktionen automaitsch simuliert. Dadurch können Sie im Haus die selben Radfahrerfahrungen wie draußen haben.

Lesen Sie bitte zu Ihrem eigenen Vorteil diese Bedienungsanleitung genauestens durch, bevor Sie das Trimmfahrrad in Betrieb nehmen. Sollten

Länge: 147 cm Breite: 64 cm Gewicht: 55 kg

Sie nach der Lektüre dieser Bedienungsanleitung noch Fragen haben, finden Sie die Kontaktinformation auf der Vorderseite. Damit wir Ihnen schneller helfen können, halten Sie bitte die Produktmodellnummer und die Seriennummer bereit, bevor Sie mit uns in Kontakt treten. Die Modellnummer und die Stelle, wo der Aufkleber mit der Seriennummer angebracht ist, finden Sie auf der Vorderseite der Bedienungsanleitung.

Bevor Sie weiterlesen, werfen Sie bitte zuerst einen Blick auf die unten abgebildete Zeichnung und machen Sie sich mit den gekennzeichneten Einzelteilen vertraut.

Computer

Ablage

Griffstange

Ablage

Sattel

Sitzhalterung

Sattelknopf

Ausgleichsfuß

Gangschaltung

Post-Regler

Pedal/Riemen

Netzschalter

Rad

DIAGRAMM FÜR DIE IDENTIFIZIERUNG DER TEILE

Beziehen Sie sich auf die Abbildungen unten, um die kleinen Teile, die in der Montage verwendet werden, zu identifizieren. Die Zahlen in Klammern sind die Bestellnummern, welche mit den Zahlen der TEILELISTE am Ende dieser Bedienungsanleitung übereinstimmen. Die Zahl hinter der Klammer gibt an, wieviele solche Teile bei der Montage gebraucht werden. Anmerkung: Sollte sich ein Teil nicht im Teilesack befinden, sehen Sie

erst nach, ob es nicht schon angebracht worden ist. Möglicherweise sind auch einige Extrateile beigelegt worden.

5/16" x 3/4"

Schraube (91)–1

#8 x 1/4"

Schraube (92)–1

5/16" x 2 1/4"

Schraube (105)–1

#8 x 5/8"

Schraube (94)–10

3/8" x 2 1/4"

Schraube (74)–4

MONTAGE

• Zur Montage braucht man zwei Personen.

• Legen Sie alle Teile an einen freigelegten Ort und entfernen Sie die Verpackungsmaterialien. Werfen Sie die Verpackungsmaterialien nicht weg, bis Sie alle Montageschritte vollendet haben

• Zur Ausndung der kleinen Teile, siehe Seite 5.

1. Richten Sie die vordere Stützstange (22) wie abgebildet aus.

Befestigen Sie die vordere Stützstange (22)

mit 3/8" x 2 1/4" Schrauben (74) an die Basis, während eine zweite Person die Vorderseite der Basis (1) anhebt.

• Zur Montage werden, außer der mitgelieferten Werkzeuge, auch die folgenden Werkzeuge benötigt:

einen Kreuzschlitzschraubendreher

einen Schraubenschlüssel

Die Montage geht sicher leichter von der Hand, wenn man einen Schlüsselsatz besitzt. Um Beschädigungen von Teilen zu vermeiden, benutzen Sie keine Elektrowerkzeuge.

2. Lassen Sie eine zweite Person die Rückseite der Basis (1) anheben und befestigen Sie die hintere Stützstange (23) mit zwei 3/8" x 2 1/4" Schrauben (74) an die Basis.

3. Legen Sie die Sattelstütze (3) wie angezeigt aus.

Lockern Sie den angezeigten Stangenregler (47)

und ziehen Sie es nach außen. Schieben Sie dann die Sattelstütze (3) durch den Rahmen (2).

Bewegen Sie die Sattelstütze (3) nach oben

oder unten auf die gewünschte Position, rasten Sie den Stangenregler (47) in ein Verstellloch in der Sattelstütze ein und ziehen Sie den Stangenregler fest. Vergewissern Sie sich,

dass der Stangenregler in einem Verstellloch eingerastet ist.

Löcher

4. Richten Sie die Sitzhalterung (4) wie abgebildet aus.

Lockern Sie den Sattelknopf (29) und ziehen

Sie es nach unten. Schieben Sie dann die Sitzhalterung (4) in den Sattelstütze (3).

Schieben Sie die Sitzhalterung (4) an die gewün-

schte Position, lassen Sie den Sattelknopf (29) in eins der Verstelllöcher an der Sitzhalterung und ziehen Sie dann den Sattelknopf an. Sorgen

Sie dafür, dass der Sattelknopf sicher in ein Verstellloch eingerastet ist.

Ziehen Sie dann eine #8 x 1/4" Schraube (92) in

die Unterseite der Sitzhalterung (4).

5. Schieben Sie den Sattel (5) auf die Stange der Sitzhalterung (4). Vergewissern Sie sich, dass

der Sattel flach ist und gerade nach vorne zeigt. Ziehen Sie dann die zwei Muttern (A)

unter dem Sattel an.

Löcher

6. Legen Sie die Griffstangenstütze (6) wie angezeigt aus.

Lassen Sie eine zweite Person die

Griffstangenstütze (6) am Rahmen (2) halten. Nehmen Sie die Kabelbefestigung in die Griffstangenstütze und verbinden Sie das untere Ende der Kabelbefestigung mit dem unteren Kabel (69). Ziehen Sie dann das obere Ende der Kabelbefestigung bis das untere Kabel durch die Griffstangenstütze geführt wurde.

Tipp: Vermeiden Sie ein Abklemmen

des unteren Kabels (69). Lockern Sie den angezeigten Stangenregler (47) und ziehen Sie es nach außen. Schieben Sie dann die Griffstangenstütze (6) durch den Rahmen (2).

Bewegen Sie die Griffstangenstütze (6) nach

oben oder unten auf die gewünschte Position, rasten Sie den Stangenregler (47) in ein Verstellloch in der Griffstangenstütze ein und ziehen Sie den Stangenregler fest. Sorgen Sie

dafür, dass der Stangenregler sicher in ein Verstellloch eingerastet ist.

Kabel (69) nicht

Kabel-

befestigung

abklemmen

Löcher

7. Richten Sie die Griffstange (7) wie abgebildet aus.

Verbinden Sie das obere Kabel (68) mit dem

unteren Kabel (69), während eine zweite Person die Griffstange (7) neben der Griffstangenstütze (6) hält. Fügen Sie dann die Kabel in die Griffstangenstütze ein.

Tipp: Vermeiden Sie ein Abklemmen der

Kabel. Befestigen Sie die Griffstange (7) mit einer 5/16" x 3/4" Schraube (91) und einer 5/16" x 2 1/4" Schraube (105) an die Griffstangenstütze (6).

Kabel nicht

abklemmen

105

8. Richten Sie die Griffstangenabdeckung (67) wie abgebildet aus und halten Sie es an die Griffstange (7).

Verbinden Sie das Empfängerkabel (B) mit dem

Verlängerungskabel (102). Fügen Sie das überschüssige Kabel vorsichtig in die Griffstange (7) ein.

Tipp: Vermeiden Sie ein Abklemmen der

Kabel. Fügen Sie eine #8 x 5/8" Schraube (94) nach oben in das vordere Loch der Griffstange (7) ein. Legen Sie die Griffstangenabdeckung (67) an die Griffstange und ziehen Sie die Schraube in die Griffstangenabdeckung an.

Fügen Sie als nächstes eine #8 x 5/8" Schraube

(94) in das hintere Loch an der Griffstange (7) und ziehen Sie die Schraube in die Griffstangenabdeckung (67) an.

102

Kabel nicht abklemmen

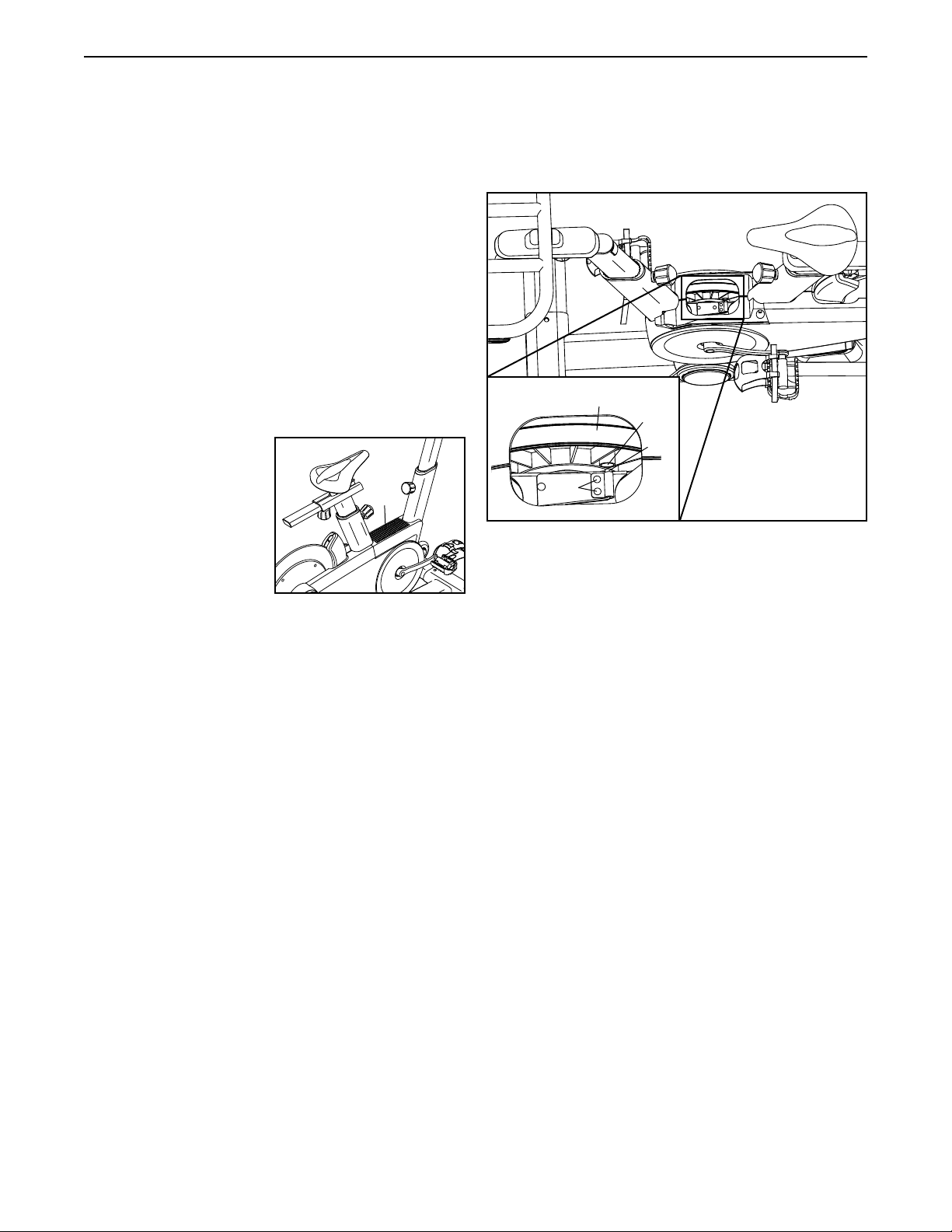

9. Siehe die hinzugefügte Abbildung. Entfernen Sie die zwei angezeigten Schrauben (C) an der Rückseite des Computers (9) und entfernen Sie die Rückseite des Computers. Werfen Sie

die Schrauben nicht weg. Sie werden später wieder gebraucht.

Befestigen Sie den Computer (9) mit vier #8 x

5/8" Schrauben (94) an die Griffstange (7).
