ProForm PFEVEX62830 User Manual

Nº di modello PFEVEX62830

www.iconeurope.com

Nostro website

Nº di serie

Scrivere il numero di serie nello spazio al di sopra per future referenze.

Adesivo Numero di Serie

(sotto il stabilizzatore)

DOMANDE?

Come fabbricanti, ci siamo imposti di provvedere alla completa soddisfazione del cliente. Se avete domande, oppure rinvenite parti mancanti, per favore chiamare il:

MANUALE D’ISTRUZIONI

800 865114

lunedì-venerdì: 15.00–18.00 (Non accessibile da telefoni cellulari)

email: csitaly@iconeurope.com

AVVERTENZA

Leggere tutte le istruzioni e precauzioni elencate in questo manuale prima di utilizzare que sta attrezzatura. Conservare il manuale per future referenze.

Classe HA Prodotto di Fitness

INDICE

PRECAUZIONI IMPORTANTI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

PRIMA DI INIZIARE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

MONTAGGIO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

COME UTILIZZARE LA CICLOCAMERA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

MANUTENZIONE E LOCALIZZAZIONE DEI GUASTI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24

CONSIGLI PER L’ALLENAMENTO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25

LISTA DELLE PARTI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28

DIAGRAMMA DELLE PARTI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30

COME ORDINARE PARTI DI RICAMBIO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Retro Copertina

PROFORM é una marchio della ICON Health & Fitness, Inc.

PRECAUZIONI IMPORTANTI

AVVERTENZA:

ti precauzioni importanti prima di utilizzare la ciclocamera.

Leggere tutte le istruzioni in questo manuale

1. d’istruzioni prima di usare la ciclocamera.

2. Utilizzare la ciclocamera solo secondo le istruzioni di questo manuale.

3. Sarà responsabilità del proprietario della ciclocamera di informare adeguatamente qualsiasi persona che ne farà uso delle norme di sicurezza elencate.

4. La ciclocamera è stata realizzata solo per uso privato. Non usare questa ciclocamera per scopi commerciali, non affittarla e non usarla negli istituti pubblici.

5. Utilizzare la ciclocamera solo su di una superficie livellata. Immagazzinare la ciclocamera al coperto, lontano da polvere ed umidità. Per protezione, coprire il pavimento sottostante la ciclocamera.

6. Ispezionare ed assicurare tutte le parti frequentemente. Cambiare immediatamente qualsiasi parte logorata.

Per ridurre il rischio di gravi lesioni, leggere attentamente le seguen-

movimento provocato dall’esercizio,

influenzare l’accuratezza dei dati della frequenza cardiaca. Il sensore pulsazioni è inteso semplicemente come un aiuto nel determinare approssimativamente la frequenza cardiaca durante l’allenamento.

11.Tenere sempre la schiena diritta durante l’uso della ciclocamera; non inarcarsi.

12.In caso di giramenti di testa o dolori di qualsiasi tipo durante l’allenamento, fermarsi immediatamente ed incominciare il raffreddamento.

13.Il mostrato adesivo d’avvertenza è applicato sulla ciclocamera. Il testo sull’adesivo d’avvertenza è in inglese. Trovare il foglio con gli adesivi quadrati che è incluso. Staccare l’adesivo in italiano, ed attaccarlo sull’adesivo in modo da coprire il testo in inglese. Se l’adesivo è mancante o se fosse illeggibile, chiamare il nostro Servizio Assistenza Clienti per ordinare un nuovo adesivo. Applicare l’adesivo nel punto indicato.

possono

7. Tenere sempre i bambini di età inferiore ai 12 anni e gli animali domestici lontano dalla ciclocamera.

8. Durante l’allenamento indossare un abbigliamento adeguato. Non indossare abiti troppo larghi o allentati che potrebbero impigliarsi nella ciclocamera. Calzare sempre scarpe da corsa.

La ciclocamera non dovrebbe essere utilizzata

9. da persone con un peso superiore ai 115 kg.

Il sensore pulsazioni in dotazione non è un

10. apparecchio medico. Vari fattori,

tra cui il

AVVERTENZA:Prima di iniziare questo o qualsiasi programma di esercizi, consultate il

vostro medico. Questo è soprattutto importante per persone oltre i 35 anni o persone con problemi di salute già esistenti. Leggere tutte le istruzioni prima dell’uso. ICON non si assume responsabilità per ferite personali o per danni al proprietario sostenuti con o per l’uso di questo prodotto.

PRIMA DI INIZIARE

Congratulazioni per avere acquistato la nuova ciclocamera PROFORM®765 TR. Andare in bicicletta é uno degli esercizi più efficaci per migliore il sistema cardiovascolare, per aumentare la resistenza fisica, e per rassodare l’intero corpo. La ciclocamera PROFORM 765 TR offre una vasta scelta di funzioni per permettervi di godere in pieno l’efficacia di questo esercizio nella comodità ed intimità della vostra casa.

Per il vostro beneficio, leggere attentamente le istruzioni di questo manuale prima di utilizzare la ciclocamera. In caso di ulteriori informazioni rivol-

Sensore Pulsazioni Impugnatura

Lettore CD

Porta Bottiglia*

gersi al Servizio Assistenza Clienti al numero verde 800 865114 tutti i pomeriggi dalle 15.00 alle 18.00. Fare riferimento al numero di serie e a quello del modello. Il numero del modello è PFEVEX62830. È possibile trovare il numero di serie su un’etichetta posta sulla ciclocamera (vedere la copertina di questo manuale).

Prima di procedere con la lettura di questo manuale, si prega di osservare il grafico sottostante per familiarizzare con le diverse parti del prodotto.

Porta CD

Ventilatore

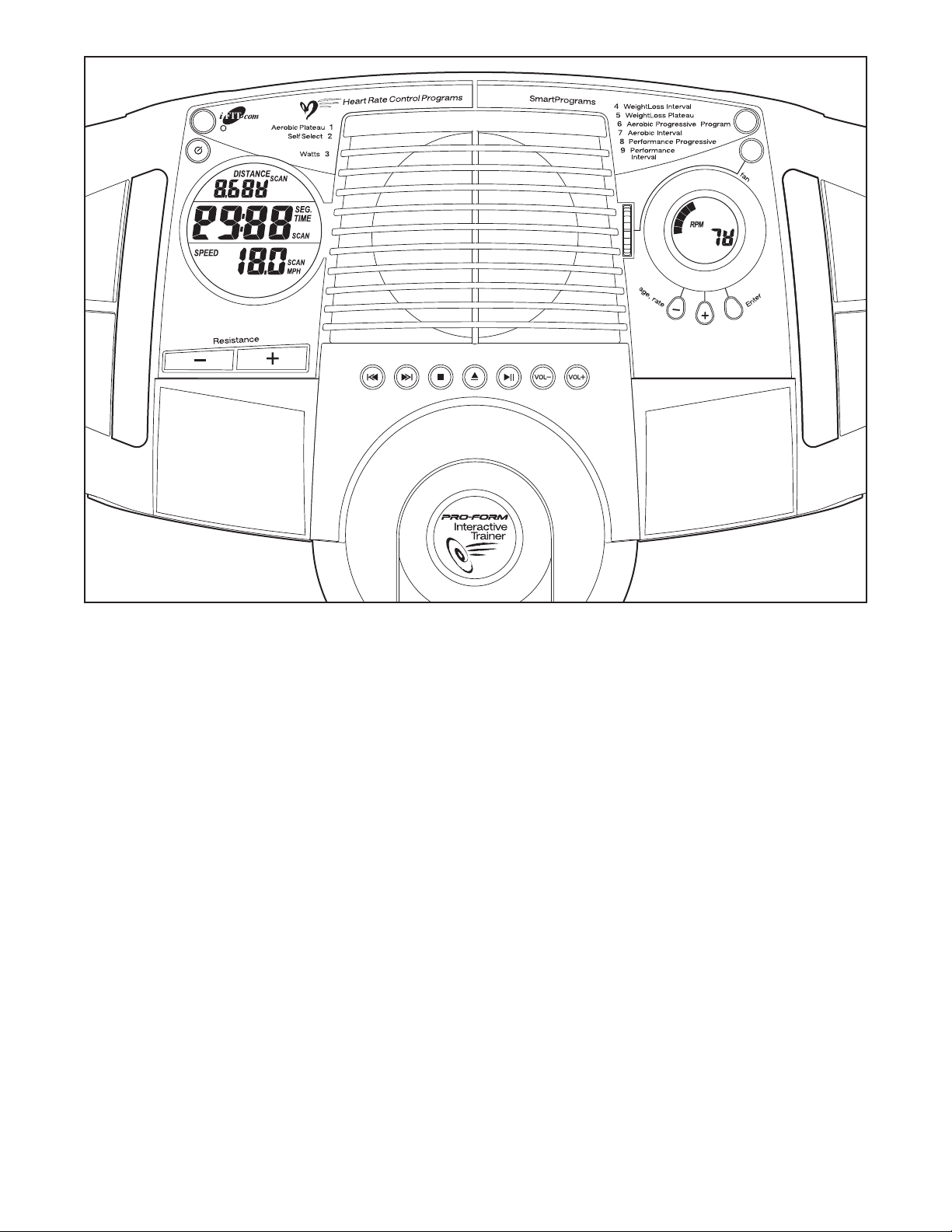

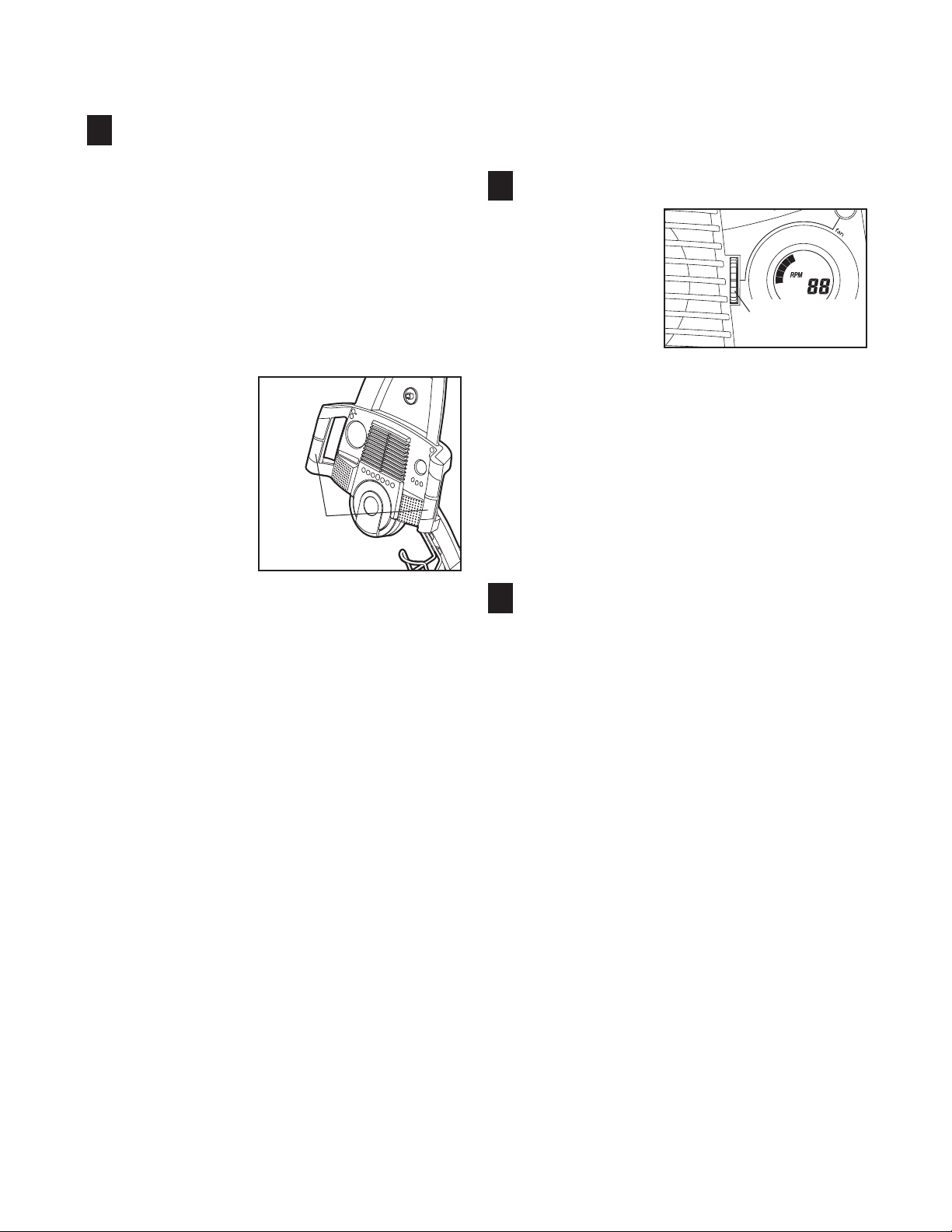

Consolle

Manopola di Regolazione

Manubrio

Schienale

Sedile

RETRO

Pedale/Fascia

Presa Alimentatore

Corrente

Ruota

Piedino Livellatore

Leva Sedile

ARTE DESTRO

*La bottiglia per l’acqua non è inclusa.

Vite a Bottone da

M8 x 52mm (54)–2

Vite a Bottone da

M6 x 16mm (8)–4

Vite da

M4 x 12mm

(41)–4

Controdado in

Nailon da M8

(49)–4

Rondella da

M8 (64)–2

Rondella da

M6 (66)–4

Vite a Bottone da

M8 x 25mm (40)–4

Vite a Bottone da

M6 x 22mm (93)–3

Bullone a Bottone da

M8 x 38mm (96)–4

Vite Af fusolate a Bottone

da M6 x 16mm (102)–8

Vite da

M4 x 20mm

(101)–1

Vite da

M4 x 16mm

(57)–10

Vite a Bottone da

M6 x 25mm (99)–1

MONTAGGIO

Il montaggio richiede due persone. Mettere tutte le parti della ciclocamera in una zona libera e rimuovere il

materiale d’imballaggio. Non gettare il materiale d’imballaggio fino a quando il montaggio sarà completato.

Per aggiunta gl’inclusi chiave di, il montaggio richiede una chiave regolabile e un cacciavite a stella .

Utilizzare i disegni delle parti sottostanti per identificare le parti piccole utilizzate nel montaggio. Il numero in parentesi sotto ciascun disegno fa riferimento al numero chiave della parte, dalla LISTA DELLE PARTI a pagine 28 e 29. Il secondo numero fa riferimento alla quantità necessaria per il montaggio. Nota: Alcune parti piccole

potrebbero essere state pre-montate per la spedizione. Se una parte non fosse nel sacchetto delle parti, controllare che non sia stata pre-montata.

1. Posizionare lo Stabilizzatore Anteriore (15) come mostrato. Mentre un’altra persona solleva la parte anteriore del Telaio (1), attaccare lo Stabilizzatore Anteriore al Telaio con due Viti a Bottone da M8 x 52mm (54) e due Rondelle da M8 (64).

2. Mentre un’altra persona tiene il Montante (2) nella

posizione mostrata, collegare il Filo Bardato Superiore (42) al Filo Bardato Inferiore (43). Con attenzione tirare l’estremità superiore del Filo Bardato Superiore per rimuovere qualsiasi gioco dal Fili Bardati.

Girare Manopola di Regolazione (20) indicata due o tre volte in senso antiorario per allentarla. Dopo, tirare la Manopola, inserire il Montante (2) nel Telaio (1), e poi rilasciare la Manopola. Fare attenzione a non schiac-

ciare i Fili Bardati (42, 43). Muovere leggermente il Montante sopra o sotto fino a che il perno sulla Manopola scatti in uno dei fori nel Montante. Poi,

girare la Manopola in senso orario per stringerla. Stringere il Vite a Bottone da M6 x 25mm (99) nel Telaio.

Attaccare il Porta Bottiglia (31) al Montante (2) con due Viti da M4 x 12mm (41).

Assicurarsi che i

gruppi fili non ven

gano pizzicati e

danneggiati duran

te questa fase.

3. Attaccare il Manubrio Interno Sinistro (71) al Montante

(2) con quattro Viti Affusolate a Bottone da M6 x 16mm (102).

Attaccare il Manubrio Interno Destro (68) al Montante (2) nello stesso modo.

4. Attaccare un Manubrio (3) al Sostegno Sedile (11) con

due Bulloni a Bottone da M8 x 38mm (96) e due Controdadi in Nailon da M8 (49). Assicurarsi che i

Controdadi in Nailon siano nei fori esagonali sulla parte anteriore del Manubrio.

Attaccare l’altro Manubrio (3) al Sostegno Sedile (1

1) nello stesso modo.

102

5. Attaccare la Sedile (9) al Sostegno Sedile (11) con

quattro Viti a Bottone da M6 x 16mm (8) e quattro Rondelle da M6 (66).

6. Attaccare il Supporto Schienale (106) e lo Schienale

(90) al Sostegno Sedile (1 M6 x 22mm (93).

7. Abbassare la leva sedile (non mostrata) situata sul lato

destro del Trasporto Sedile (10), infilare il Trasporto Sedile nella Rotaia Telaio (81), e dopo sollevare la leva sedile.

1) con tre Viti a Bottone da

106

Attaccare il Respingente (82) alla Rotaia Telaio (81) con una Vite da M4 x 20mm (101). Dopo, infilare il Cappuccio Rotaia Telaio (83) nell’estremità della Rotaia Telaio.

101

8. Con l’aiuto di un’altra persona, facendo attenzione

inclinare la ciclocamera sul suo lato sinistro in modo che poggi sul Manubrio Interno Sinistro (non mostrato).

Identificare lo Stabilizzatore Posteriore Sinistro (16), il quale è segnato con un adesivo “L”. Attaccare lo Stabilizzatore Posteriore Sinistro e la Piastra Stabilizzatore (87) al Telaio (1) con due Viti a Bottone da M8 x 25mm (40) come mostrato nel disegno;

stringere ancora le Viti a Bottone.

non

Inserire lo Stabilizzatore Posteriore Destro (98) tra la Piastra Stabilizzatore (87) e il Telaio (1). Attaccare lo Stabilizzatore Posteriore Destro con due Viti a Bottone da M8 x 25mm (40).

a Bottone.

9. Con l’aiuto di un’altra persona, facendo attenzione sol-

levare la ciclocamera in modo che poggi sullo Stabilizzatore Anteriore e Posteriore (non mostrato).

Mentre un’altra persona tiene la Consolle (4) nella posizione mostrata, collegare il filo bardato sulla Consolle al Filo Bardato Superiore (42). Inserire l’eccesso degli fili bardati nel Montante (2).

Attaccare la Consolle (4) al Montante (2) con quattro Viti a Buttone da M4 x 16mm (57). Fare attenzione a

non schiacciare i fili bardati.

10. Attaccare il Porta CD (104) alla Consolle (4) con due

Viti da M4 x 12mm (41) come mostrato nel disegno. Attaccare il Coprimanubrio Sinistro (6) alla Consolle

(4) con tre V

iti da M4 x 16mm (57).

Stringere tutte e quattro le Viti

104

Fili

Bardati

Attaccare il Coprimanubrio Destro (5) alla Consolle (4) nello stesso modo.

11. Identificare il Pedale Sinistro (22), c’è una « L » sul

Pedale Sinistro. Usando una chiave inglese, stringere

fermamente

Braccio Manovella Sinistro (24). Stringere il Pedale Destro (non mostrato) in senso orario nel Manovella Destro nello stesso modo.

Stringere il più possibile entrambi i Pedali. Dopo aver usato la ciclocamera per una settimana, ristringere i Pedali. Per una migliore prestazione, i Pedali devono essere tenuti ben stretti.

il Pedale Sinistro in senso antiorario nel

Braccio

Importante:

Regolare la Fascia Pedale Sinistro (25) nella posizione desiderata, ed inserire l’estremità della Fascia Pedale nella linguetta sul Pedale Sinistro (22).

Regolare la Fascia Pedale Destro (non mostrata) nello stesso modo.

12. Inserire un’estremità del Cavo della Corrente (52)

nella presa nella parte posteriore della ciclocamera. Inserire l’altra estremità del Cavo della Corrente in un’appropriata presa che sia stata appropriatamente installata in conformità con tutti i codici locali e le ordinanze. Nota: In Italia, un adattatore (non incluso) deve essere utilizzato tra il cavo elettrico e la presa.

Nota: La consolle può funzionare con pile al posto del Cavo della Corrente (52) se desiderato. Per installare le pile, seguire le istruzioni sottostanti.

Vedere il disegno nel riquadro. Premere la linguetta indicata sul compartimento pile e tirare il compartimento pile verso il basso. Premere quattro pile « D » nei fermagli pile;

zionate come mostrato dai segni all’interno dei fermagli pile. Poi, chiudere il compartimento pile. Nota:

Sono raccomandate pile alcaline.

assicurarsi che le pile siano posi-

Linguetta

Comparti-

mento Pile

Pile

Linguetta

13. Controllare che tutte le parti siano strette in modo appropriato prima di usare la ciclocamera. Note:

Potrebbero rimanere alcune parti inutilizzate a montaggio completo. Per proteggere il pavimento o la moquette da danni, collocare un tappeto sotto la ciclocamera.

INSTALLARE IL RICEVITORE PER IL FACOLTATIVO CARDIOFREQUENZIMETRO

Se avete acquistato il facoltativo cardiofrequenzimetro (vedere a pagina 23), seguirle fasi sottostanti per installare il ricevitore incluso con il facoltativo cardiofrequenzimetro.

1. Vedere fase 10 del montaggio a pagina 8. Rimuovere le due Viti da M4 x 12mm (41) che attaccano il Porta CD (104) alla Consolle (4). Poi, rimuovere le sei Viti da M4 x 16mm (57) che attaccano i Coprimanubrio Destro e Sinistro (5, 6).

2. Vedere fase 9 del montaggio a pagina 8. Rimuovere le due Viti da M4 x 16mm (57) che attaccano la Consolle (4) al Montante (2). Poi, disinnestare il filo bardato sulla Consolle dal Filo Bardato Superiore (42).

3. Girare la Consolle (4) a faccia in giù. Rimuovere le due viti indicate (A) e la piastra in metallo (B) dal dietro della Consolle.

Localizzare il filo (C) indicato all’interno della Consolle (4). Tirare l’estremità del filo fuori dalla Consolle, e connettere il filo al filo sul ricevitore (D). Assicurarsi

che i connettori si incastrino l’uno nell’altro.

Scartare gli altri fili inclusi con il cardiofrequenzimetro. Tenere il ricevitore (D) in modo tale che il cilindro piccolo

sia posizionato come mostrato, e con attenzione inserire il ricevitore nell’aperture indicate nella Consolle (4). Riattaccare la piastra in metallo (B) con le due viti (A).

Premere il filo sul ricevitore (D) nel canale indicato sul dietro della Consolle (4). Riattaccare il Porta CD (104) alla Consolle con le due Viti da M4 x 12mm (41).

Assicurarsi che il filo ricevitore non venga pizzicato.

4. Vedere la fase 9 del montaggio a pagina 8. Riconnettere il filo bardato sulla Consolle (4) al Filo Bardato Superiore (42). Inserire il filo bardato in eccesso nel Montante (2). Riattaccare la Consolle al Montante con le quattro Viti da M4 x 16mm (57). Fare attenzione a evitare di pizzicare i fili bardati.

Cilindro

Piccolo

104

Canale

edere la fase 10 del montaggio a pagina 8.

5. V Consolle (4) con le sei V

iti da M4 x 16mm (57).

Riattaccare i Coprimanubrio Destro e Sinistro (5, 6) alla
