BEDIENUNGSANLEITUNG
Unsere Bürozeiten sind von
10.00 bis 15.00 Uhr.
ACHTUNG
Lesen Sie bitte aufmerksam alle Anleitungen, bevor Sie dieses Gerät in Betrieb nehmen. Heben Sie diese Anleitung für späteren Gebrauch auf.
INHALTSVERZEICHNIS
WICHTIGE VORSICHTSMASSNAHMEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
BEVOR SIE ANFANGEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
MONTAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
ENUTZUNG DES HEIMFAHRRADS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
B
WARTUNG UND FEHLERSUCHE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
TRAININGSRICHTLINIEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
TEILELISTE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
DETAILZEICHNUNG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
BESTELLUNG VON ERSATZTEILEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Rückseite
WICHTIGE VORSICHTSMASSNAHMEN
WARNUNG: Um ernstliche Unfälle zu vermeiden, lesen Sie bitte die folgenden wichtigen
Vorsichtsmaßnahmen bevor Sie den Heimfahrrad in Benutzung nehmen.
1. Lesen Sie sich vor der Benutzung des Heimfahr­rads alle Anweisungen und Warnhinweise über das Heimfahrrad in dieser Anleitung sorgfältig durch. Verwenden Sie das Heimfahrrad nur auf die hier beschriebene Art und Weise.
2. Der Eigentümer dieses Gerätes ist dafür ver­antwortlich, dass alle Benutzer des Heimfahr­rads hinreichend über alle Vorsichtsmaßnah­men informiert sind.
3. Bewahren Sie das Heimfahrrad nur in geschlos­senen Räumen auf und schützen Sie es vor Feuchtigkeit und Staub. Stellen Sie das Heim­fahrrad auf ebenen Boden und legen Sie die Matte darunter, um den Bodenbelag oder Teppichboden zu schützen. Achten Sie darauf, dass Sie genügend Platz zum Auf- und Abstei­gen und Verwenden des Heimfahrrads haben.
4. Überprüfen und ziehen Sie alle Einzelteile regelmäßig an. Defekte oder abgenutzte Teile müssen sofort ausgetauscht werden.
5. Kinder unter 12 Jahren und Haustiere müssen jederzeit von diesem Gerät entfernt gehalten werden.
6. Tragen Sie angemessene Kleidung während Sie trainieren; tragen Sie keine zu lose Kleidung, die sich in Gerät verfangen könnte. Zum Schutz Ihrer Füße sollten Sie immer Sportschuhe tragen.
7. Das Gerät sollte nur von Personen unter 115 kg Körpergewicht benutzt werden.
8. Halten Sie Ihren Rücken immer gerade, wenn Sie auf dem Gerät trainieren; krümmen Sie Ihren Rücken nicht.
9. Sollten Sie jemals Schmerz fühlen oder schwindelig werden während Sie trainieren, hören Sie sofort damit auf und kühlen Sie ab.
10. Der Pulssensor ist kein medizinisches Instru­ment. Verschiedene Faktoren, einschließlich die Bewegungen des Benutzers während des Trainings, können die Herzfrequenz verändern. Der Pulssensor soll Ihnen nur als Trainingshilfe dienen, indem er Ihnen Ihren durchschnittli­chen Herzfrequenz angibt.
11. Das Heimfahrrad ist nur für den Hausgebrauch vorgesehen. Verwenden Sie es nicht im kom­merziellem, verpachtetem oder institutionellem Rahmen.
12. Der auf Seite 3 abgebildete Aufkleber muss an das Heimfahrrad an die angezeigte Stelle befes­tigt sein. Bitte beachten Sie, dass der Text auf dem Aufkleber in englisch steht. Nehmen Sie den deutschen Aufkleber und kleben Sie ihn über den englischen. Sollte ein Aufkleber fehlen oder unleserlich sein, rufen Sie bitte die Service­Telefonnummer auf der Vorderseite dieser Bedienungsanleitung an. Kleben Sie den Ersatzaufkleber an die angezeigte Stelle.
WARNUNG: Bevor Sie mit diesem oder irgendeinem anderen Trainingsprogramm begin-
nen, konsultieren Sie bitte zunächst Ihren Arzt. Dies ist besonders wichtig für diejenigen Personen, die über 35 Jahre alt sind oder gesundheitliche Probleme haben oder hatten. Lesen Sie alle Hinweise bevor Sie Ihr neues Gerät benutzen. ICON übernimmt keine Haftung für Personen- oder Sachschäden, die durch die Benutzung dieses Gerätes entstehen könnten.
2
BEVOR SIE ANFANGEN
WARNUNG
Wir gratulieren Ihnen zur Auswahl des neuen PRO­FORM®740 EKG Heimfahrrads. Fahrradfahren ist eine der effektivsten Übungen um das Herz-Kreislaufsystem zu verbessern, um die Ausdauer zu erhöhen und um den ganzen Körper zu trainieren. Das 740 EKG bietet eine beeindruckende Vielfalt von Merkmalen an, damit Sie dieses gesunde Training in Ihrem Privatleben und somit Ihres Heims genießen können.
Zu Ihrem eigenen Vorteil, lesen Sie bitte diese Bedienungsanleitung genauestens durch bevor Sie Ihr Heimfahrrad in Verwendung nehmen. Wenn Sie
Haltestange
Computer
Fragen haben, rufen Sie bitte die Service-Telefonnum­mer auf der Vorderseite dieser Bedienungsanleitung an. Halten Sie bitte vor Ihrem Anruf die Modell- und die Serien-Nummer Ihres Gerätes bereit. Die Modellnum­mer lautet PFEVEX2915.0. Die Serien-Nummer können Sie auf einem Aufkleber am Heimfahrrad finden (sehen Sie Vorderseite dieser Bedienungsanleitung).
Bevor Sie nun weiterlesen, werfen Sie bitte zunächst einen Blick auf die untenstehende Zeichnung und machen Sie sich mit den gekennzeichneten Einzeltei­len vertraut.
Zubehör-Tablett
Handgriffpulssensor
Einstellgriff für die Haltestange
Sattel
Einstellgriff für den Sitz
Sattelknopf
RÜCKSEITE
Pedal/-riemen
RECHTE SEITE
Ausgleichfuß
3
MONTAGE
M8 Mutter mit
Nylon-Klemmteil
(10)–6
M8 Federring (41)–10
M10 Mutter mit
Nylon-Klemmteil
(33)–4
M4 x 16mm
Schraube (49)–4
M8 x 25mm
Linsenschraube (45)–6
M10 x 75mm Schraube mit Vierkantansatz
(30)–4
M6 x 8mm
Schraube (28)–2
Zur Montage braucht man zwei Personen. Legen Sie alle Teile des Heimfahrrads auf einer dafür freigemach­ten Fläche aus und entfernen Sie alle Verpackungsmaterialien. Werfen Sie diese jedoch erst weg, wenn die
ontage komplett fertiggestellt ist.
M
ür die Montage werden die inbegriffenen Werkzeuge und Ihr eigener verstellbarer Schraubenschlüssel
F
und Kreuzschraubenzieher gebraucht.
Benutzen Sie die unten stehende Teilzeichnung, um die kleinen Teile, die in der Montage benutzt werden, zu identifizieren. Die Zahl in Klammern unter jeder Zeichnung bezieht sich auf die Bestellnummer in der TEILELIS­TE auf Seite 14. Die zweite Zahl bezieht sich auf die Stückzahl, die für die Montage gebraucht wird.
Anmerkung: Einige kleine Teile sind eventuell schon für den Transport angebracht. Falls ein Teil nicht im Teilebeutel ist, sehen Sie nach, ob es schon befestigt ist.
1. Suchen Sie die vordere Stützstange (2). Siehe Einsatzzeichnung. Bringen Sie an einem Ende der vor­deren Stützstange ein Rad (14) mit einer M8 Mutter mit Nylon-Klemmteil (10) an. Achten Sie darauf, dass
das Rad wie in der Abb. ausgerichtet ist und sich frei drehen lässt. Dann richten Sie die vier
Plastikstifte an einer Radabdeckung (23) an den Plastikstiften auf dem Rad aus und drücken die Radabdeckung auf das Rad. Bauen Sie das andere
Rad (nicht abgebildet) genauso zusammen.
Während eine andere Person den vorderen Teil des Rahmens (1) hoch hebt, befestigen Sie die vordere Stützstange (2) mit zwei M10 x 75mm Schrauben mit Vierkantansatz (30) und zwei M10 Mutter mit Nylon­Klemmteil (33) am Rahmen wie gezeigt.
2. Während eine andere Person den hinteren Teil des Rahmens (1) hoch hebt, befestigen Sie die hintere Stützstange (6) mit zwei M10 x 75mm Schrauben mit Vierkantansatz (30) und zwei M10 Mutter mit Nylon­Klemmteil (33) am Rahmen.
1
2
33
2
30
1
1
23
33
10
33
6
14
2
Stift
30
4
3. Während eine andere Person die Lenksäule (13) in der gezeigten Position hält, verbinden Sie den oberen Kabelbaum (36) mit den unteren Kabelbaum (55).
Ziehen Sie den übrigbleibenden oberen Kabelbaum
36) vorsichtig aus der Lenksäule (13) nach oben
( heraus, und setzen dann die Lenksäule in den Rahmen ein. Achten Sie darauf, dass Sie die Kabelbäume nicht einklemmen. Dann befestigen Sie die Lenksäule mit drei M8 x 25mm Linsenschrauben (45) und drei M8 Federringen (41) an.
3
Achten Sie darauf, dass
Sie die Kabelbäume
während Sie die
Lenksäule einsetzen
nicht einklemmen.
13
45
41
41

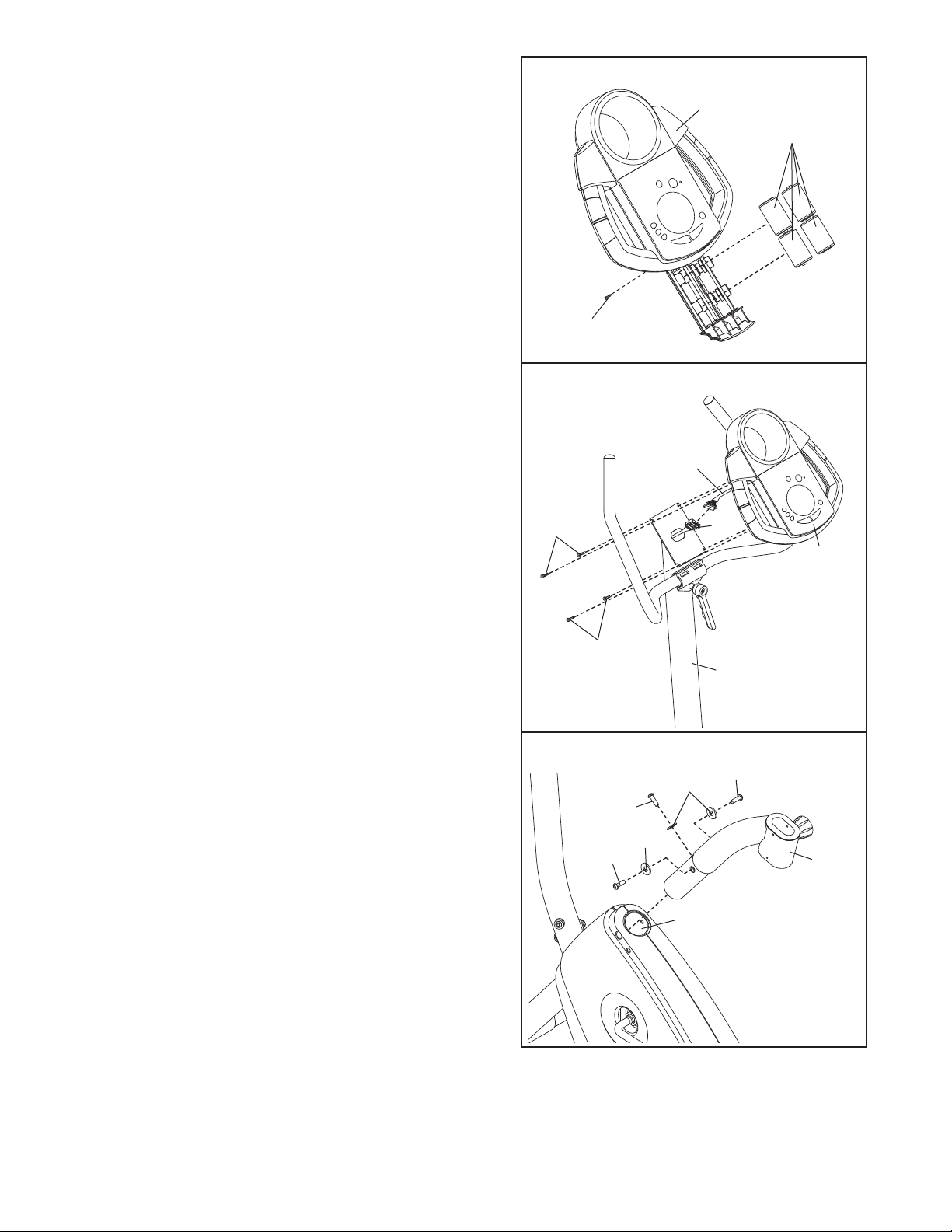

4. Suchen Sie den Einstellgriff für die Haltestange (9), der einen etwas längeren Gewindeschaft hat als der Einstellgriff für den Sitz (nicht abgebildet.)
Bringen Sie die Haltestange (15) mit der Haltestangenklammer (58) und dem Einstellgriff für die Haltestange (9) an der Lenksäule (13) an. Anmerkung: Der Einstellgriff für die Haltestange funktioniert wie ein Schraubenschlüssel. Drehen Sie den Griff gegen den Uhrzeigersinn, ziehen Sie ihn von der Lenksäule weg, drehen Sie ihn im Uhrzeigersinn, drücken Sie ihn zur Lenksäule, und drehen Sie ihn dann wieder gegen den Uhrzeigersinn. Wiederholen Sie diesen Vorgang bis der Griff fest sitzt.
45
1
4
36
13
55
15
58
9
5
5. Der Computer (16) braucht vier 1,5V D-Batterien; alka­lische Batterien sind empfohlen. Entfernen Sie die angegebene Schraube von der Batterienschublade
nd ziehen Sie die Batterienschublade heraus. Legen
u Sie vier Batterien in die Batterienschublade ein; ach-
en Sie dabei darauf, dass die Batterien nach den
t im Computer angegebenen Zeichnungen ausge­richtet sind. Schließen Sie die Batterienschublade
und befestigen Sie sie wieder mit der Schraube.
5
16
Batterien
Schraube
6. Halten Sie den Computer (16) nahe an der Lenksäule (13). Verbinden Sie den Computerdraht mit dem obe­ren Kabelbaum (36).
Führen Sie den Computerdraht und den oberen Kabelbaum (36) nach unten in die Lenksäule (13). Befestigen Sie den Computer (16) mit vier M4 x 16mm Schrauben (49) an der Lenksäule. Achten Sie darauf,
dass Sie die Drähte nicht einklemmen.
7. Bringen Sie den Sattelrahmen (59) mit drei M8 x 25mm Linsenschrauben (45) und drei M8 Federringen (41) am Rahmen (1) an.
6
Computer-
draht
49
49
7
45
36
16
Achten Sie
darauf, dass Sie
die Drähte nicht
einklemmen.
13
45
41
41
45
1
59
6

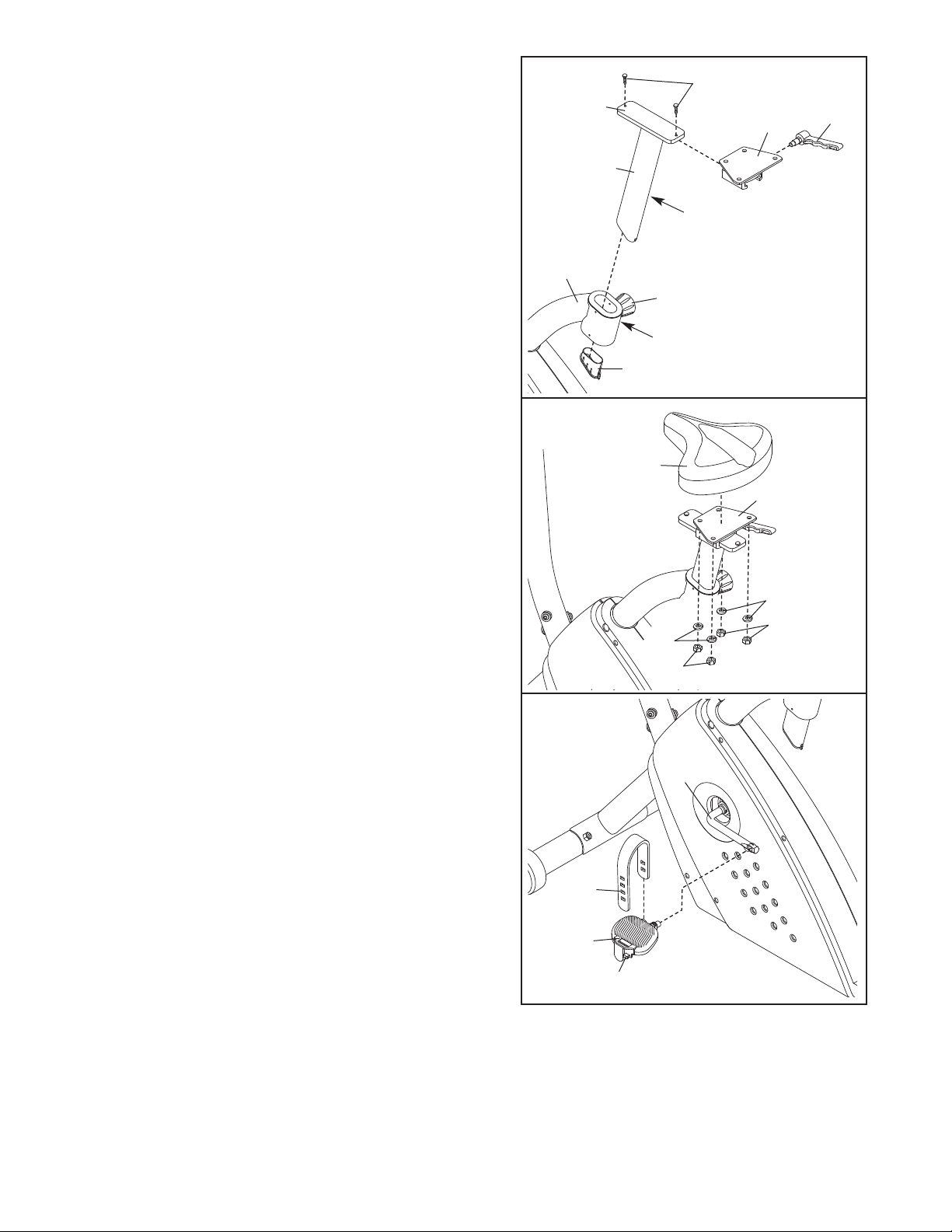

8. Drehen Sie den Sattelknopf (11) links herum (gegen den Uhrzeigersinn) und entfernen Sie ihn. Dann set­zen Sie den Sattelpfosten (5) in den Sattelrahmen (59)
in und drücken die Sattelpfosten-Endkappe (54) ins
e untere Ende des Sattelpfostens.
8
Vorder-
seite
8
2
29
20
Dann richten Sie eine der Einstellöffnungen im Sattelpfosten (5) an der angezeichneten Öffnung im Sattelrahmen (59) aus. Stecken Sie den Sattelknopf (11) in den Sattelrahmen und den Sattelpfosten und drehen Sie den Sattelknopf rechts herum (im Uhrzeigersinn), bis er fest sitzt. Achten Sie darauf, dass der Knopf durch eine der Einstellöffnungen im Sattelpfosten gesteckt ist.
Schrauben Sie eine M6 x 8mm Schraube (28) durch die vordere Öffnung in den Sattelpfosten (5). Dann schieben Sie die Sattelklammer (29) auf den Sattelpfosten und ziehen den Sattelklammergriff (20) fest in der Sattelklammer an. Dann schrauben Sie eine weitere M6 x 8mm Schraube (28) in den Sattelpfosten.
9. Bringen Sie den Sattel (12) mit vier M8 Muttern mit Nylon-Klemmteil (10) und vier M8 Federringen (41) auf der Sattelklammer (29) an. Anmerkung: Die Muttern mit Nylon-Klemmteil und Federringen können eventu­ell schon an der Unterseite des Sattels angebracht worden sein.
5
Einstellöff-
nungen
59
11
Loch
54
9
12
29
41
10
41
10
10.Suchen Sie das linke Pedal (24) aus; zur Identifikation ist es mit einem “L” versehen. Mit einem verstellbaren Schraubenschlüssel ziehen Sie das linke Pedal gegen den Uhrzeigersinn im linken Kurbelarm (21) fest. Drehen Sie das rechte Pedal (nicht abgebildet) im
Uhrzeigersinn in den rechten Kurbelarm ein. Wichtig: Befestigen Sie die Pedale so fest wie möglich. Nachdem Sie das Heimfahrrad eine Woche lang in Betrieb genommen haben, befestigen Sie die Pedale wieder. Zur besten Leistung, müssen die Pedale regelmäßig befestigt sein.
Verstellen Sie den linken Pedalriemen (25) in die gewünschte Position und drücken Sie das Ende des linken Pedalriemens auf das Haltestück am linken Pedal (24). Verstellen Sie den rechten Pedalriemen (nicht gezeigt) auf die gleiche Weise.
11. Achten Sie darauf, dass alle Teile fest angezogen sind, bevor Sie das Heimfahrrad benutzen.
Anmerkung: Einige Teile könnten übrig bleiben, nachdem der Aufbau fertig ist. Um Ihren Boden vor Schäden zu schützen, legen Sie eine Unterlage unter das Heimfahrrad.
10
21
25
24
Haltestück
7
BENUTZUNG DES HEIMFAHRRADS
DEN SATTELSÄULE VERSTELLEN
Für ein effektives Training sollte den
attel in der richti-
S gen Höhe ange­bracht sein. Beim Betätigen der Pedale, sollten Ihre Knie leicht gebeugt sein, wenn sich die Pedale in der nied­rigsten Position befinden. Um die Höhe des Sattels zu verstellen, drehen Sie zunächst den Sattelknopf gegen den Uhrzeigersinn und entfernen Sie ihn. Dann schieben Sie den Sattelpfosten nach oben oder unten und richten eine der Einstellöffnungen im Sattelpfosten an der ange­zeichneten Öffnung im Sattelrahmen aus. Schieben Sie den Sattelknopf wieder in den Sattelrahmen und dre­hen Sie ihn im Uhrzeigersinn fest. Achten Sie darauf,
dass der Griff in einem der Verstelllöcher in der Sattelsäule eingerastet ist.
Knopf
Sattel
Loch
DIE PEDALRIEMEN VERSTELLEN
Um die Pedalriemen zu verstellen, ziehen
ie zuerst die Riemen
S von den Haltestücken an den Pedalen ab. Verstellen Sie die Riemen zur gewünsch­ten Position und drü­cken Sie die Enden der Riemen wieder auf die Haltestücke.
DAS HEIMFAHRRAD AUSGLEICHEN
Wenn das Heimfahr­rad während Gebrauch leicht rüt­telt, drehen Sie eines oder beide der Ausgleichfuße unter dem vordere Stützstange bis das Rütteln aufhört.
Ausgleichfuß
Pedal-
iemen
r
Haltestücke
SO STELLT MAN DEN SATTEL EIN

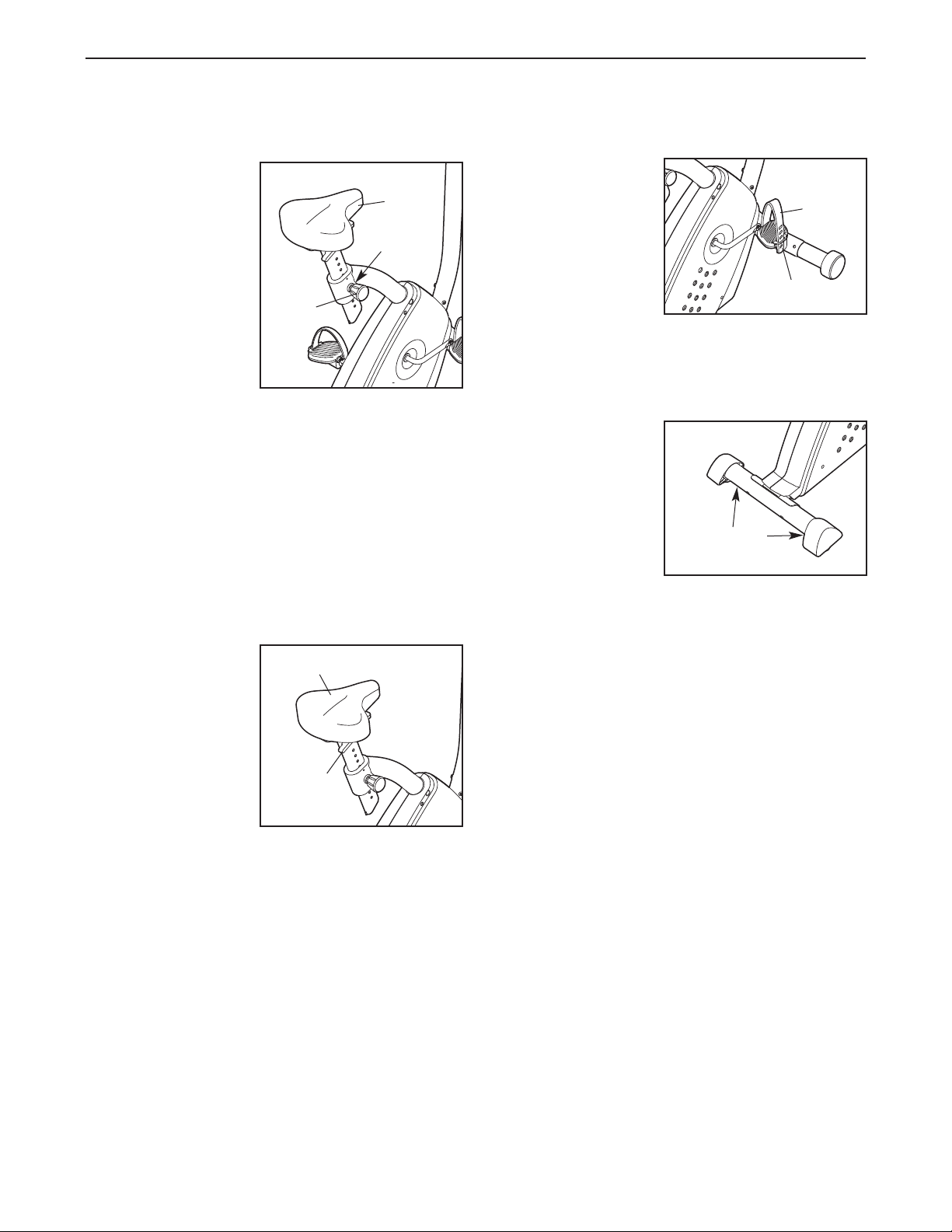

Um den Sitz näher an die Lenksäule (nicht abgebildet) heranzubringen oder davon wegzu­rücken, lösen Sie den Sattelklammer­griff, rücken den Sattel nach vorn oder hinten und zie­hen den Griff wieder fest.
Sattel
Griff
8
Anmerkung:
Diese Tasten
sind für dieses
Modell nicht
verfügbar.
Ein-/Wiedereinstelltaste
Widerstandstasten
COMPUTERFUNKTIONEN
Der Computer bietet zahlreiche Funktionen, die Ihr Training zu Hause effektiver und angenehmer gestal­ten. Wenn der manuelle Modus am Computer ausge­wählt wird, kann der Widerstand der Pedale mit dem Druck einer Taste verändert werden. Während Sie trai­nieren, wird der Computer fortlaufend Trainingsinfor­mationen anzeigen. Sie können sogar Ihre Herzfre­quenz mit dem eingebauten Handgriff-Pulssensor.
Es werden auch sechs voreingestellte Programme angeboten. Jedes Programm wechselt automatisch den Widerstand der Pedale und fordert Sie auf, Ihr Tempo zu erhöhen oder zu verringern, während Sie durch ein effektives Workout geführt werden.
Um den Computer im manuellen Modus zu verwen­den, folgen Sie den nachstehenden Anweisungen. Um ein voreingestelltes Programm zu benutzen,
sehen Sie sich Seite 11 an.
BENUTZUNG DES MANUELLEN MODUS
Stellen Sie den Computer an.
Anmerkung: Der Computer braucht vier 1,5V “D”­Batterien (siehe Montageschritt 5 auf Seite 6).
Um den Computer anzustellen, drücken Sie auf die Ein-/Wiedereinstelltaste (sehen Sie die Zeich­nung oben, um die Ein-/Wiedereinstelltaste zu identifizieren).
Wählen Sie den manuellen Modus.
Jedes Mal wenn der Computer ein­gestellt ist, wird der manuelle Modus ausge­wählt. Falls ein Programm gewählt wurde, wählen Sie den manu­ellen Modus durch wiederholtes Drücken der Programmtaste [PGM], bis auf dem Display eine Strecke von 0.00 erscheint.
Fangen Sie an zu fahren und verstellen Sie den Widerstand der Pedale, wenn gewünscht.
Während Sie fahren, verstellen Sie den Widerstand der Pedale indem Sie auf die + und – Tasten unter dem großen Display drücken. Es gibt zehn Widerstandsstufen; Stufe 10 ist die anfordernste. Anmerkung: Es dauert einige Sekunden nach dem Drücken der Tasten, bis die Pedale den gewählten Widerstand erreichen.
9
Verfolgen Sie Ihren Fortschritt anhand des
4
isplays.
D
Der obere Abschnitt der
nzeige wird die
A
Distanz [DIS-
ANCE] , die Sie
T gefahren sind und die Anzahl der Kalorien [CALORIES] die Sie verbrannt haben anzeigen. Die Anzeige wird alle paar Sekunden von einer Zahl auf die andere wechseln. Wenn Sie den Handgriff-Pulssensor benutzen, wird das Anzeiges Ihre Herzfrequenz anzeigen (siehe Schritt 5 auf dieser Seite).
Die mittlere Anzeige wird die

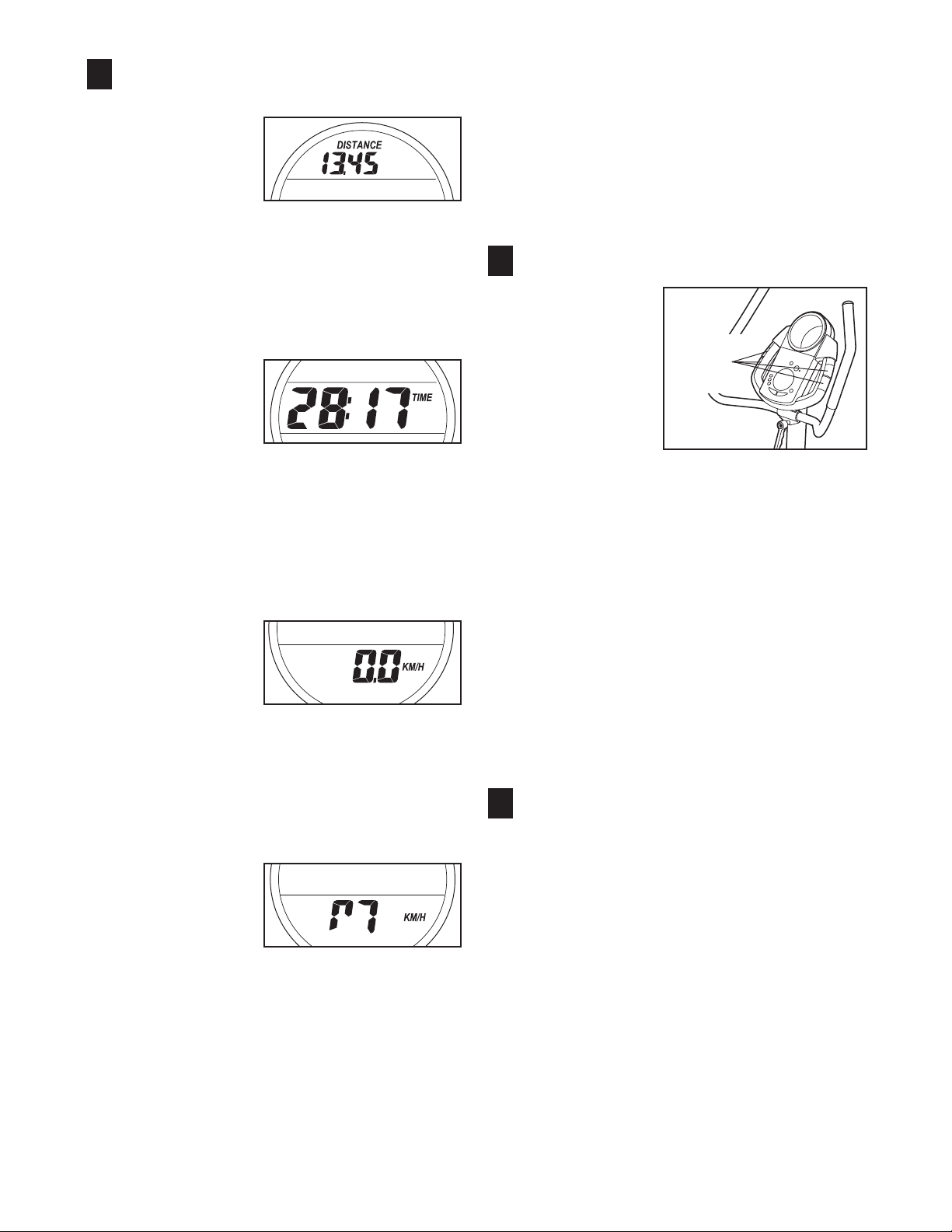

vergangene Zeit [TIME] und ihr gegenwärtiges Tempo [PACE] anzeigen (die Geschwindigkeit wird auf diesem Abschnitt der Anzeige in Minuten pro Km ange­geben). Die Anzeige wird alle paar Sekunden von einer Zahl auf die andere wechseln. Anmerkung: Wenn ein Programm gewählt ist, zeigt dieses Display die verbleibende Zeit im Programm anstaat der vergangen Zeit.
Der untere Abschnitt der Anzeige zeigt Ihr
Trettempo (in Umdrehungen pro Minute [RPM]), Ihre Tretgeschwindigkeit und den Pedalwiderstand an. Die Anzeige springt alle paar Sekunden von einer Zahl zur anderen um.
Um die Anzeige wieder einzustellen, drücken Sie auf Ein-/Wiedereinstelltaste.
Anmerkung: Der Computer kann die Geschwindig­keit und die Strecke entwe­der in km oder Meilen anzeigen. Um die
Maßeinheit zu ändern, halten Sie zunächst die Programmtaste [PGM] für ca. sechs Sekunden
gedrückt. Es erscheinen die Buchstaben „M“ und „KM/H“ oder „E“ und „MPH“ im unteren Abschnitt der Anzeige. Drücken Sie die + Taste, um ggf.
ine andere Maßeinheit auszuwählen. Wenn die
e gewünschte Maßeinheit ausgewählt ist, drücken
ie wieder die Programmtaste. Anmerkung:
S Wenn die Batterien ersetzt werden, kann es mög­lich sein, dass Sie die gewünschte Maßeinheit erneut einstellen müssen.
Messen Sie auf Wunsch Ihre Herzfrequenz.
5
Falls es dünne Plastikschich­ten auf den Metallkontakten oder Handgriff­en gibt, ziehen Sie die Plastik ab. Um den
Handgriff-Puls­sensor zu benut­zen, halten Sie die Handgriffe, mit den Handflächen auf den Metallkontakten liegend. Vermeiden Sie Ihre Hände zu bewege. Wenn Ihr Puls gemessen wird, blinkt das herzförmige Symbol auf dem oberen Abschnitt der Anzeige jedesmal, wenn Ihr Herz schlägt, es erscheinen ein bis drei Striche und dann wird Ihre Herzfrequenz angezeigt.
Zur genauesten Herzfrequenz ablesung halten Sie die Handgriffe weiterhin ca. 30 Sekunden lang. Anmerkung: Wenn Sie die Handgriffe zum Beginn festhalten, zeigt das Display 30 Sekunden fortlau­fend Ihre Herzfrequenz an. Danach zeigt das Display Ihre Herzfrequenz zusammen mit den anderen Trainingsinformationen an.
Wenn Sie mit dem Training fertig sind, wird
6
sich der Computer automatisch abstellen.
Wenn die Pedale ein paar Sekunden lang nicht bewegt werden, wird das Display anhalten und die Zeit wird im Display aufleuchten.
Wenn die Pedale nicht bewegt und die Computertasten ein paar Sekunden lang nicht gedrückt werden, wird sich der Computer abstel­len, um die Batterien zu schonen.
Metall-
kontakten
10
OREINGESTELLTE PROGRAMME BENUTZEN
V
Jedes voreingestellte programm ändert automatisch den Pedalwiderstand und fordert Sie auf, Ihr Tempo zu steigern oder zu verlangsamen, um Sie durch ein effek­tives Training zu leiten. Die Programme 1 und 2 sind
nfängerprogramme, die Programme 3 und 4 sind für
A Fortgeschrittene und die Programme 5 und 6 sind für geübte Sportler.
Zur Verwendung eines voreingestellte programms befolgen Sie die nachstehenden Schritte.
Schalten Sie den Computer ein.
Sehen Sie sich Schritt 1 auf Seite 12 an
Wählen Sie ein voreingestelltes programm.

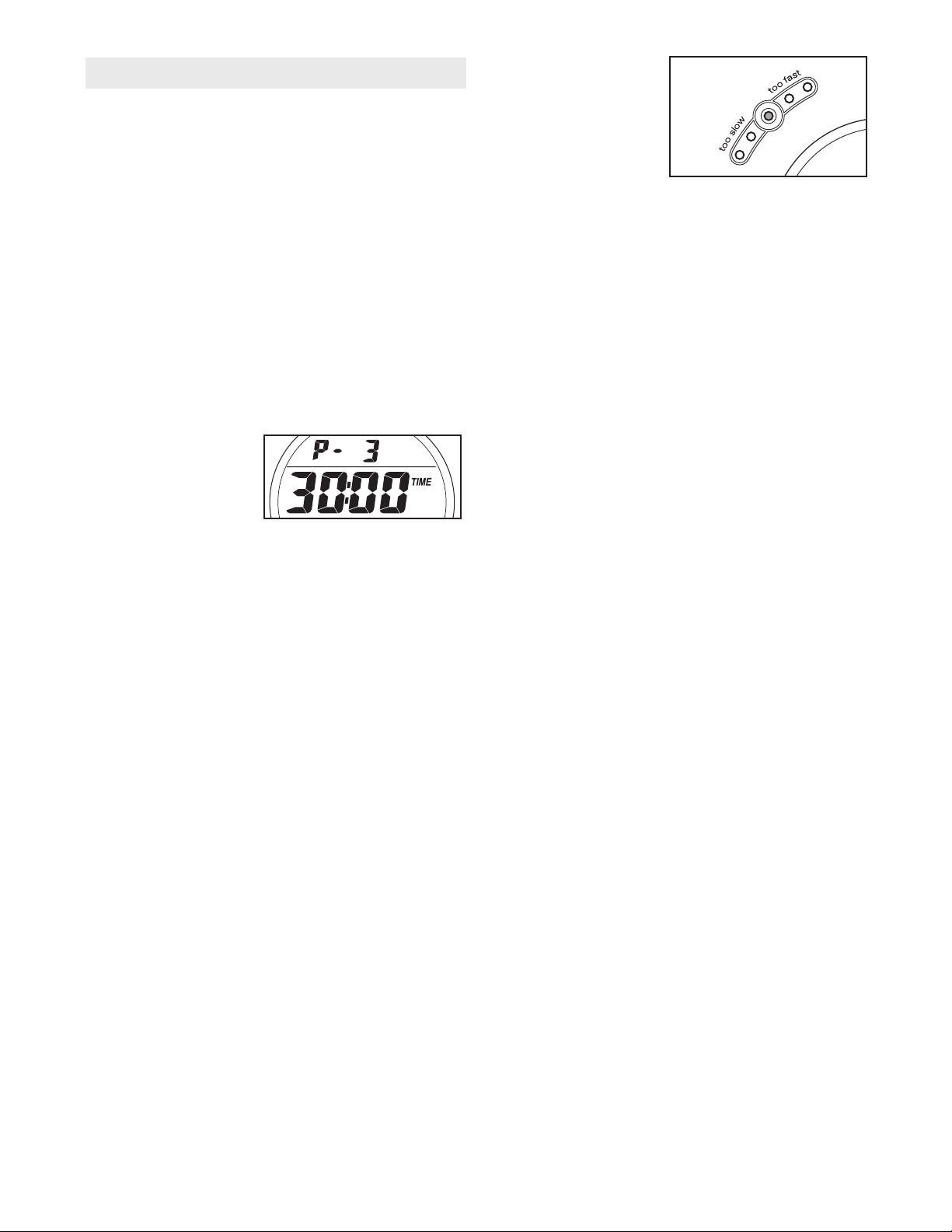

Um ein Stan­dardprogramm auszuwählen, drücken Sie wie­derholt die Programmtaste [PGM], bis auf der Anzeige „P-1“, „P-2“, „P-3“, „P­4“, „P-5“ oder „P-6“ erscheint.
Fangen Sie mit dem Programm an.
Um das Programm zu starten, beginnen Sie ein­fach zu treten. Jedes Standardprogramm besteht aus 20, 30 oder 45 einminütigen Zeitabschnitten. Eine Widerstandsstufe und ein Zieltempo sind für jeden Segment programmiert. Anmerkung: Die gleiche Widerstandseinstellung und/oder das glei­che Zieltempo kann für fortlaufende Segmente programmiert werden.
Am Ende jedes Zeitabschnitts, blinkt die Zeit in der Mitte der Anzeige auf und der Widerstand der Pedale springt automatisch zur nächsten Stufe um, falls für diesen Zeitabschnitt ein anderer Widerstand programmiert wurde. Anmerkung: Wenn die gegenwärtige Widerstandsstufe zu hoch oder zu niedrig ist, können Sie die Widerstandsstufe ändern, indem Sie auf die + oder – Tasten drücken. Wenn jedoch der gegenwärtige Segment des Programms beendet ist, wird sich die Widerstandsstufe, wenn eine andere Widerstandsstufe für den nächsten Abschnitt pro­grammiert worden ist, automatisch ändern.
Während Ihres Trainings unter­stützt Sie die
empoanzeige
T dabei, Ihr Tempo
o nah wie mög-
s lich am Zieltempo für den laufenden Zeitabschnitt zu halten. Wenn eine der „too slow“ (zu langsam) Anzeigen aufleuchtet, beschleuni­gen Sie Ihr Tempo. Leuchtet eine der „too fast“ (zu schnell) Anzeigen auf, verlangsamen Sie Ihr Tempo. Wenn die mittlere Anzeige aufleuchtet, behalten Sie Ihr derzeitiges Tempo bei.
Wichtig: Die Tempo Zieleinstellungen sind zur Motivation gedacht. Ihr tatsächliches Tempo kann unter der Zieleinstellung für das Tempo liegen. Achten Sie darauf, dass Sie mit einem Tempo trainieren, dass Ihnen angenehm ist.
Die mittlere Anzeige zeigt während des Programms die im Programm verbleibende Zeit an. Wenn Sie ein paar Sekunden lang mit dem Fahren aufhören, wird das Display anhalten und die Zeit wird blinken. Wenn Sie Ihr Training fort­setzen nachdem das Programm fertig ist, wird das Display weiterhin Ihr Training-Feedback anzeigen.
Verfolgen Sie Ihren Fortschritt mit den Displays.
Sehen Sie sich Schritt 4 auf Seite 10 an
Messen Sie auf Wunsch Ihre Herzfrequenz.
Sehen Sie sich Schritt 5 auf Seite 10 an.
Wenn Sie mit dem Training fertig sind, wird sich der Computer automatisch abstellen.
Sehen Sie sich Schritt 6 auf Seite 10 an.
11
WARTUNG UND FEHLERSUCHE
Überprüfen Sie alle Einzelteile und ziehen Sie die Teile regelmäßig nach. Abgenutzte Teile müssen sofort aus­getauscht werden.
Um das Heimfahrrad zu putzen, verwenden Sie ein feuchtes Tuch und eine kleine Menge milde Seife.
Wichtig: Um Schaden am Computer zu vermeiden, halten Sie Flüssigkeiten und direktes Sonnenlicht vom Computer fern.
DIE BATTERIEN ERSÄTZEN
Wenn das Computer-Display trübe wird, sollten die Batterien ersetzt werden. Die meisten Computer­Probleme sind auf niedere Batterien zurückzuführen. Um die Batterien zu ersetzen, beziehen Sie sich auf Schritt 5 auf Seite 6.
DEN MEMBRANENSCHALTER EINSTELLEN
Falls der Computer nicht die korrekte Rückinformation angibt, muss der Membranenschalter justiert werden. Um den Membranenschalter einzustellen, entfernen Sie die linke Seitenschutzplatte.
Dann finden Sie den Membranenschalter (43). Drehen Sie den Kurbelarm (21) bis der Magnet (38) nach dem Membranenschalter ausgerichtet ist. Lösen Sie die angegebenen M4 x 16 mm Schraube (49), aber entfer­nen Sie sie nicht. Schieben Sie den Membranenschal­ter leicht näher an den Magnet oder weiter vom Magnet weg. Ziehen Sie die Schraube wieder fest. Drehen Sie den Tretkurbel für einen Moment. Wiederholen Sie diesem Vorgang bis der Computer die korrekte Rückinformation angibt. Wenn der Membranenschalter korrekt justiert ist, befestigen Sie wieder den linken Seitenschutz und das linke Pedal.
38
43
Drehen Sie den Kurbelarm (21) in der gezeigten Position hält. Mit einem verstellbaren Schraubenschlüssel drehen Sie das linke Pedal (24) im Uhrzeigersinn und entfernen Sie es. Dann entfernen Sie die angegebenen M4 x 25mm Schrauben (42) und M4 x 16mm Schrauben (49). Nehmen Sie den lin­ken Seitenschutzplatte (17) vorsichtig ab.
49
21
42
42
24
49
17
42
49
42
21
49
12
TRAININGSRICHTLINIEN
Die folgenden Richtlinien werden Ihnen bei der Ausar­beitung eines persönlichen Trainingsprogrammes behilflich sein. Denken Sie daran, dass gute Ernähr-
ng und angemessene Pausen wesentlich zum Erfolg
u beitragen.
WARNUNG: Bevor Sie mit die-
sem oder einem anderen Trainingsprogramm beginnen, sollten Sie Ihren Arzt konsultieren. Dies gilt besonders für all diejenigen, die über 35 Jahre sind oder schon gesundheitli­che Probleme haben oder gehabt haben.
Die Pulssensoren sind keine medizinische Instrumenten. Verschiedene Faktoren können die Pulsschlagwerte verändern. Die Pulssen­soren sollen Ihnen nur als Trainingshilfe die­nen, indem sie Ihre durchschnittliche Herzfrequenz angeben.
ÜBUNGSINTENSITÄT
Egal, ob Sie abnehmen oder Ihr Herz-Kreislaufsystem stärken wollen, ist der Schlüssel zum Erfolg die richti­ge Übungsintensität. Der Indikator für die richtige Übungsintensität ist die Herzfrequenz. Die folgende Tabelle zeigt die empfohlene Herzfrequenz zum Kal­orienverbrauch und maximalem Fettabbau sowie für Herz-Kreislauf- (Aerob-) Training.
hinweg trainieren. Während der ersten paar Minuten des Trainings baut der Körper leicht zugängliche Kohlenhydrat-Kalorien zur Energiegewinnung ab und
ängt erst dann an, gespeicherte Fett-Kalorien abzu-
f bauen. Wenn es Ihr Ziel ist, abzunehmen, dann stei­gern Sie die Intensität Ihres Trainings bis Ihre Herzfre­quenz zwischen die zwei niedrigsten Zahlen in Ihrem Trainingsbereich erreicht hat.
Aerob-Übung
Wenn es Ihr Ziel ist, Ihr Herz-Kreislaufsystem zu stär­ken, dann empfehlen wir Aerob-Übung. Aerob-Übung ist eine Aktivität, die größere Mengen an Sauerstoff über einen längeren Zeitraum hinweg benötigt. Das wiederum regt das Herz an, vermehrt Blut in die Mus­keln zu pumpen und die Lunge, das Blut mit mehr Sauerstoff zu versorgen. Für Aerob-Übung müssen Sie die Intensität Ihrer Übungen so weit steigern, bis Ihre Herzfrequenz bei der höchsten Zahl Ihres Train­ingsbereiches liegt.
Trainingsrichtlinien
Jedes Training sollte folgendes beinhalten:
Ein Warm-Up, das aus 5 bis 10 Minuten Dehnen und leichter Übungen besteht. Ein richtiges Warm-Up erhöht die Körpertemperatur, steigert die Pulsfrequenz und den Kreislauf und bereitet somit den Körper für das Training vor.
Um Ihre richtige Pulsfrequenz zu bestimmen, müssen Sie oben im Diagramm Ihr Alter finden. (Die Alters­angaben sind auf die nächsten zehn Jahre abgerun­det.) Als nächstes finden Sie die drei Zahlen rechts von Ihrem Alter. Diese drei Zahlen stellen Ihre “Trainingszone” dar. Die niedrigste Zahl ist die emp­fohlene Herzfrequenz zur Fettverbrennung. Die mittle­re Zahl ist die empfohlene Herzfrequenz zur maxima­len Fettverbrennung. Die höchste Zahl ist die empfoh­lene Herzfrequenz für aerobes Training.
Fettabbau
Um Fette wirkungsvoll abzubauen, müssen Sie mit relativ niedriger Intensität über einen längeren Zeitraum
Übungen innerhalb Ihres Trainingsbereiches, die aus 20 bis 30 Minuten Übungen, bei dem Ihre Herz­frequenz innerhalb Ihres Trainingsbereiches liegt. (Während der ersten Wochen sollte dieses Training 20 Minuten nicht überschreiten.)
Eine Abkühlung, die aus 5 bis 10 Minuten Dehnen besteht. Das steigert die Flexibilität der Muskeln und wirkt eventuellen Problemen nach dem Training ent­gegen.
ÜBUNGSHÄUFIGKEIT
Zur Verbesserung oder Erhaltung Ihrer Kondition soll­ten Sie dreimal pro Woche trainieren und mindestens einen Tag Pause dazwischen einlegen. Nach einigen Monaten regelmäßige Trainings können Sie nach Wunsch bis zu fünf mal pro Woche trainieren. Denken Sie daran, dass Sie nur dann Ihr Ziel erreichen, wenn Sie Ihr Training regelmäßig und positiv angehen.
13
TEILELISTE—Modell-Nr. PFEVEX2915.0 R
Nr. Zahl Beschreibung Nr. Zahl Beschreibung
0905A
11Rahmen 21Vordere Stützstange 3 42Endkappe der Stützstange 51Sattelpfosten 61Hintere Stützstange 72Endkappe der Haltestange 82Schaumstoffgriff 91Einstellgriff für die Haltestange
10 7 M8 Nylon-Sicherheitsmutter
11 1 Sattelknopf 12 1 Sattel 13 1 Lenksäule 14 2 Rad 15 1 Haltestange 16 1 Computer 17 1 Linker Seitenschutz 18 1 Rechter Seitenschutz 19 1 Widerstandsmotor 20 1 Sattelklammergriff 21 1 Kurbelarm/Rolle 22 1 Membranenschalter-Klemme 23 2 Radabdeckung 24 1 Linkes Pedal 25 1 Linker Pedalriemen 26 1 Rechtes Pedal 27 4 Motorschraube 28 2 M6 x 8mm Schraube 29 1 Sattelklammer 30 4 M10 x 75mm Schraube mit
1 Feder
Vierkantansatz
31 1 Lagersitz 32 1 Leerlaufbuchse
3 4 M10 Nylon-Sicherheitsmutter
3 34 4 M5 Scheibe 35 2 Ausgleichfuß 36 1 Oberer Kabelbaum 37 1 Schwungrad 38 1 Magnet 39 1 Rechter Pedalriemen 40 1 C-Magnet 41 10 M8 Federring 42 4 M4 x 25mm Schraube 43 1 Membranenschalter/-draht 44 1 Kurbellagersatz 45 6 M8 x 25mm Linsenschraube 46 1 M4 x 16mm Halbrundschraube 47 4 Lagersitzschraube 48 1 Antriebsriemen 49 9 M4 x 16mm Schraube 50 1 Schraube für die Leerlaufbuchse 51 2 M6 Mutter 52 2 Rahmenbuchse 53 1 Widerstandskabel 54 1 Sattelpfosten-Endkappe 55 1 Unterer Kabelbaum 56 4 M4 x 12mm Schraube 57 1 Anschlagsschraube 58 1 Haltestangenklammer 59 1 Sattelrahmen
#1Bedienungsanleitung #2Montage-Werkzeug
Hinweis: “#” weist auf ein nicht abgebildetes Teil hin. Veränderung zu den Angaben sind dem Hersteller, ohne Benachrichtigung, vorbehalten. Beziehen Sie sich auf die Rückseite dieser Anleitung, um eine Ersatzteilbestel­lung zu unternehmen.
14
1
2
3
4
4
5
7
8
10
12
13
15
16
17
18
22
25
24
26
39
36
37
40
43
44
6
48
19
30
30
33
33
33
49
41
42
49
49
34
45
45
45
41
41
41
27
38
21
55
53
7
49
49
42
41
10
47
34
28
9
58
20
29
11
56
56
52
52
56
59
54
41
45
45
41
45
41
23
23
14
31
47
35
35
50
32
10
42
49
42
46
57
51
10
10

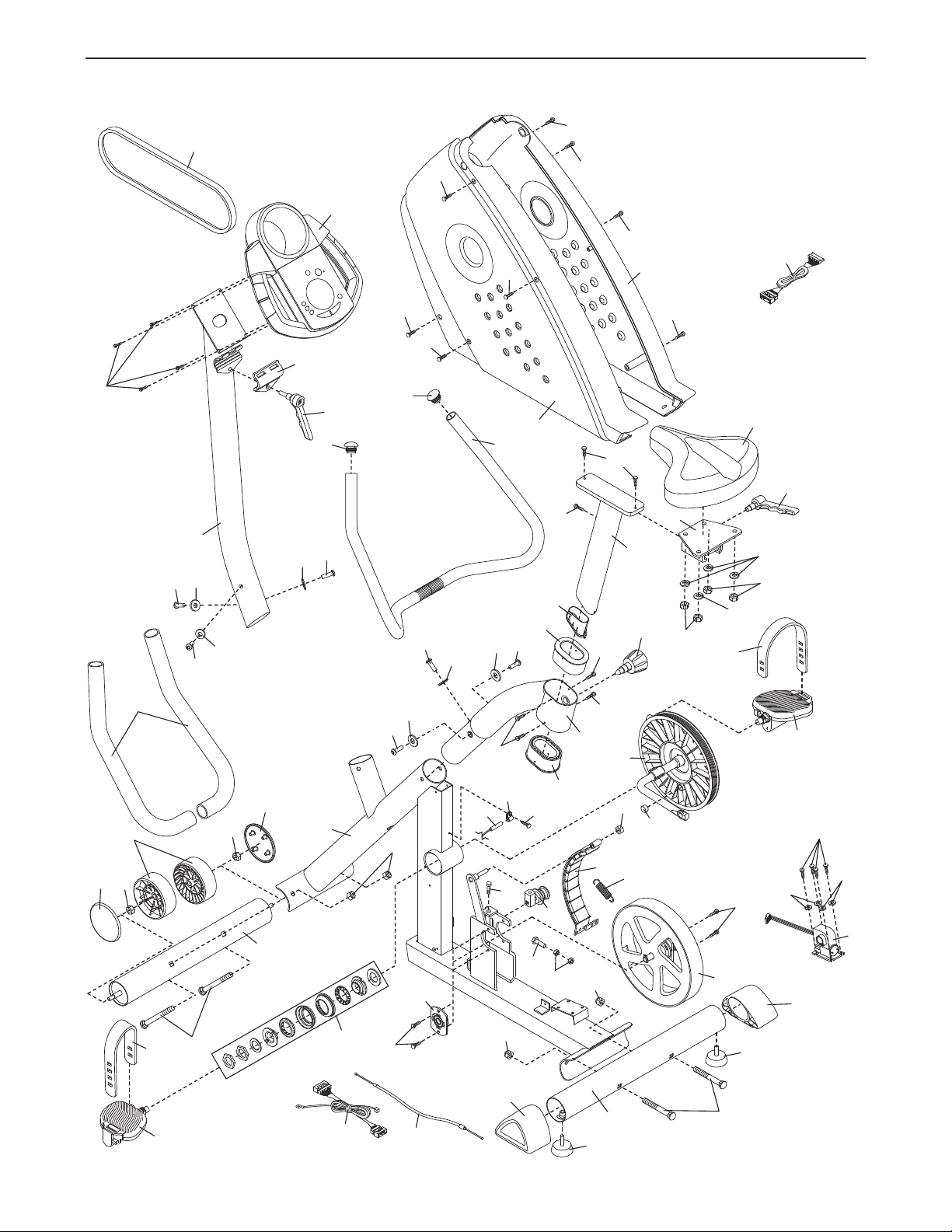

DETAILZEICHNUNG—Modell-Nr. PFEVEX2915.0 R
0905A
15
BESTELLUNG VON ERSATZTEILEN
nter der nachfolgenden Adresse und Telefonnummer können Sie Ersatzteile bestellen:
U
AICON Health & Fitness, GmbH Kalscheurener Straße 172 D-50354 Hürth
01805 231 244
Fax: 01805 231 243
Service-Telefonnummer von außerhalb Deutschlands: +49 2233 613 250 Fax: +49 2233 613 255
Wenn Sie eine Ersatzteilbestellung vornehmen wollen, benötigen wir die folgenden Angaben:
• die MODELL-NUMMER des Produktes (PFEVEX2915.0)
• den NAMEN des Produktes (PROFORM 740 EKG Heimfahrrad)
• die SERIEN-NUMMER des Produktes (finden Sie auf der Vorderseite dieser Bedienungsanleitung)
• die BESTELLNUMMER und die BESCHREIBUNG der Teile (sehen Sie Seite 14 dieser Bedienungsanleitung)
PROFORM ist ein eingetragenes Warenzeichen von ICON IP, Inc.
Teile-Nr. 228567 R0905A In China gedrückt © 2005 ICON IP, Inc.
Loading...
