MANUEL DE L’UTILISATEUR

ATTENTION

Veuillez lire attentivement tous les conseils importants ainsi que les instructions incluses dans ce manuel avant d’utiliser le banc de l’exercice. Conservez ce manuel pour références ultérieures.

Autocollant du Numéro

de Série

Nº. du Modèle PFEVEX19010 Nº. de Série

QUESTIONS?

En tant que fabricant nous nous engageons à satisfaire notre clientèle entièrement. Si vous avez des questions ou si des pièces sont manquantes, veuillez-nous contacter à

du lundi au jeudi de 9h00 à 13h00 et de 14h00 à 18h00, le vendredi de 14h00 à 17h00 (à l’exception des jours fériés).

(33) 01 30 86 56 81

Produit de Sport de Classe HC

Notre website à

www.proform.com

TABLE DES MATIÈRES

CONSEILS IMPORTANTS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

AVANT DE COMMENCER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

ASSEMBLAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

COMMENT UTILISER LE VÉLO D’EXERCICES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

ENTRETIEN ET PROBLÈMES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

CONSEILS DE MISE EN FORME . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20

LISTE DES PIÈCES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

SCHÉMA DÉTAILLÉ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

POUR COMMANDER DES PIÈCES DE RECHANGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Dernière Page

PROFORM est une marque enregistrée de ICON Health & Fitness, Inc.

1. Veuillez lire attentivement ce manuel de l’utilisateur avant d’utiliser le vélo d'exercices.

2. Il est de la responsabilité du propriétaire de s’assurer que tous les utilisateurs du vélo d'exercices sont correctement informés de toutes les précautions inscrites dans ce manuel.

3. Utilisez le vélo à l’intérieur, loin de l’humidité et de la poussière. Utilisez le vélo d'exercices sur une surface plane. Disposez un revêtement sous le vélo pour protéger votre sol.

4. Vérifiez et serrez fréquemment toutes les pièces du vélo d'exercices. Remplacez immédiatement les pièces usées.

5. Tenez les enfants de moins de 12 ans et les animaux domestiques éloignés du vélo d'exercices.

6. Portez des vêtements appropriés quand vous faites de l’exercice ; ne portez pas de vêtements trop larges qui pourraient se coincer dans le vélo d'exercices. Portez toujours des chaussures de sport pour vous protéger quand vous vous entraînez.

7. Le vélo d'exercices ne doit jamais être utilisé par des personnes dont le poids est supérieur à 115 kgs.

8. Gardez toujours votre dos bien droit quand vous vous servez du vélo d'exercices. N’arquez pas votre dos.

9. Cessez immédiatement vos exercices si vous ressentez une douleur ou des étourdissements, et commencez des exercices de retour à la normale.

10.Le vélo d'exercices n'a pas une roue folle ; les pédales continueront à se déplacer jusqu'à ce que le volant s'arrête.

11.Le détecteur de pouls n’est pas un appareil médical. De nombreux facteurs tel que les mouvements de l’utilisateur pendant l’exercice peuvent rendre la lecture du pouls moins sûre. Le détecteur ne sert qu’à donner une idée approximative des fluctuations de pouls lors de l’exercice.

12.Le vélo d'exercices est conçu pour être utilisé chez vous. Le vélo d'exercices ne doit pas être utilisé dans une institution commerciale ou pour la location.

ATTENTION :Consultez votre médecin avant d'entreprendre un programme d'exer-

cices. Ceci s'adresse plus particulièrement aux personnes âgées de plus de 35 ans ou aux personnes qui ont déjà eu des problèmes de santé. Lisez toutes les instructions avant de vous servir de l’appareil. ICON ne se tient aucunement responsable des blessures ou dégâts matériels résultant de l'utilisation de cet appareil.

CONSEILS IMPORTANTS

ATTENTION :

Afin de réduire les risques de blessures graves, lisez les conseils

importants dans ce manuel avant d’utiliser le vélo d'exercices.

Félicitations pour avoir choisi le nouveau vélo d'exercice PROFORM®920 S EKG. Le vélo est un des exercices le plus efficace pour augmenter la mise en forme cardio-vasculaire, pour développer l'endurance et pour raffermir tout le corps entier. Le PROFORM

920 S EKG offre une rangées de caractéristiques impressionnantes pour vous permettre de profiter des exercices sains dans le confort et le privé de votre chez vous.

Pour votre bénéfice, veuillez lire attentivement ce manuel avant d'utiliser le vélo d'exercice. Si vous

avez des questions, veuillez contacter le service à la

clientèle au numéro suivant (33) 01 30 86 56 81 du lundi au jeudi de 9h00 à 13h00 et de 14h00 à 18h00 et le vendredi de 14h00 à 17h00 (à l’exception des jours fériés). Le numéro du modèle est le PFEVEX19010. Le numéro de série est inscrit sur l’autocollant qui est apposé sur lem vélo d'exercice (l’emplacement de l'autocollant est indiqué sur le schéma en première page).

Nous vous suggérons d’étudier le schéma ci-dessous et de vous familiariser avec les pièces avant de continuer à lire le manuel de l’utilisateur.

Porte Bouteille*

*La bouteille n’est pas incluse

Moniteur Cardiaque de la Poignée

ARRIÈRE

AVANT

Siége

Bouton de Réglage

Pédale/Sangle

Roue

Console

Porte-Livre

Guidon

Bouton de Réglage

CÔTÉ GAUCHE

AVANT DE COMMENCER

ASSEMBLAGE

L’assemblage requiert deux personnes. Placez toutes les pièces du vélo d’exercices sur une aire dégagée et

enlevez les emballages. Ne jetez pas les emballages avant d'avoir terminé l'assemblage.

L’assemblage requiert une clé à molette , et un tournevis cruciforme .

Identifiez les petites pièces utilisées lors de l'assemblage. Le nombre entre parenthèses réfère au numéro de la pièce, de la LISTE DES PIÈCES à la page 22. Le second numéro indique le nombre de pièces utilisées lors de l’assemblage. Remarque : Certaines pièces sont déjà assemblées pour faciliter le transport de ce

produit. Si vous ne pouvez pas trouver une pièce dans le sac des pièces, vérifiez que la pièce n’est pas déjà assemblée.

Écrou de Blocage en

Nylon de M8 (10)–4

Vis de M4 x 16mm

(66)–1

Écrou de Blocage en

Nylon Noir de M10 (63)–4

Vis de M6 x 25.4mm

(33)–1

Boulon de Carrosserie de M10 x 112mm (65)–4

Rondelle Fendue

de M8 (70)–4

Rondelle Fendue

Noir de M10 (50)–3

Vis en Bouton de

M10 x 27mm (51)–3

1. Identifiez le Stabilisateur Avant (2), qui a des Roues (30) attachés. Pendant qu’une autre personne soulève l’avant du Cadre (1) légèrement, attachez le Stabilisateur Avant au Cadre avec deux Boulons de Carrosserie de M10 x 112mm (65) et deux Écrous de Blocage en Nylon Noir de M10 (63). Assurez-vous

que le Stabilisateur Avant est tourné de manière à ce que les Roules ne touchent pas le sol.

2. Pendant qu’une autre personne soulève l’arrière du Cadre (1) légèrement, attachez le Stabilisateur Arrière (3) au Cadre avec deux Boulons de Carrosserie de M10 x 112mm (65) et deux Écrous de Blocage en Nylon Noir de M10 (63).

Fente

3. Pendant qu’une autre personne tient le Montant (13) dans la position indiquée, branchez le Groupement de Fils Supérieur (36) au Groupement de Fils Inférieur (35). Tirez avec précaution l'extrémité supérieure

du Groupement de Fils Supérieur pour enlever tout excès des Groupements de Fils, assurez-vous que les connecteurs ne s'accrochent pas sur la barre en fer indiquée.

Tournez le Bouton de Réglage (28) indiqué, de deux ou trois tours dans le sens contraire des aiguilles d'une montre pour desserrer le bouton. Ensuite, tirez le Bouton, insérez le Montant (13) dans le Cadre (1), et relâchez le Bouton. Faites attention de ne pas pincer

le Groupement de Fils (35, 36). Déplacez le Montant en haut et en bas légèrement jusqu'à ce que la goupille sur le Bouton clique dans un des trous sur le Montant. Ensuite tournez le Bouton dans le sens des

aiguilles d'une montre jusqu'à ce qu'il soit serré. Serrez la Vis en Bouton de M6 x 25,4mm (33) dans le

Cadre (1), et dans la fente sur le côté du Montant (13).

4. La Console (16) requiert quatre piles de 1,5 V (“D”), (non-incluses). Piles alkalines sont recommandées. Appuyez la languette sur le couvercle de pile, et soulevez le couvercle de pile. Insérez d’abord quatre piles dans le compartiment de piles. Assurez-vous que les

piles sont orientées comme indiqué par le schéma dans le compartiment de piles. Fermez le couvercle.

Languette

Piles

Couvercle

de Pile

Barre

Faites attention

de ne pas pincer

les Groupements

de Fils.

6. Pendant qu’une autre personne tient la Console (16) dans la position indiquée, branchez le groupement de fils sur la Console au Groupement de Fils Supérieur (36). Insérez l’excès du groupement de fils dans le Montant (13).

Attachez la Console (16) au Montant (13) à l'aide de trois Vis en Bouton de M10 x 27mm (51) et trois Rondelles Fendues Noir de M10 (50). Faites attention

de ne pas pincer les Groupements de Fils.

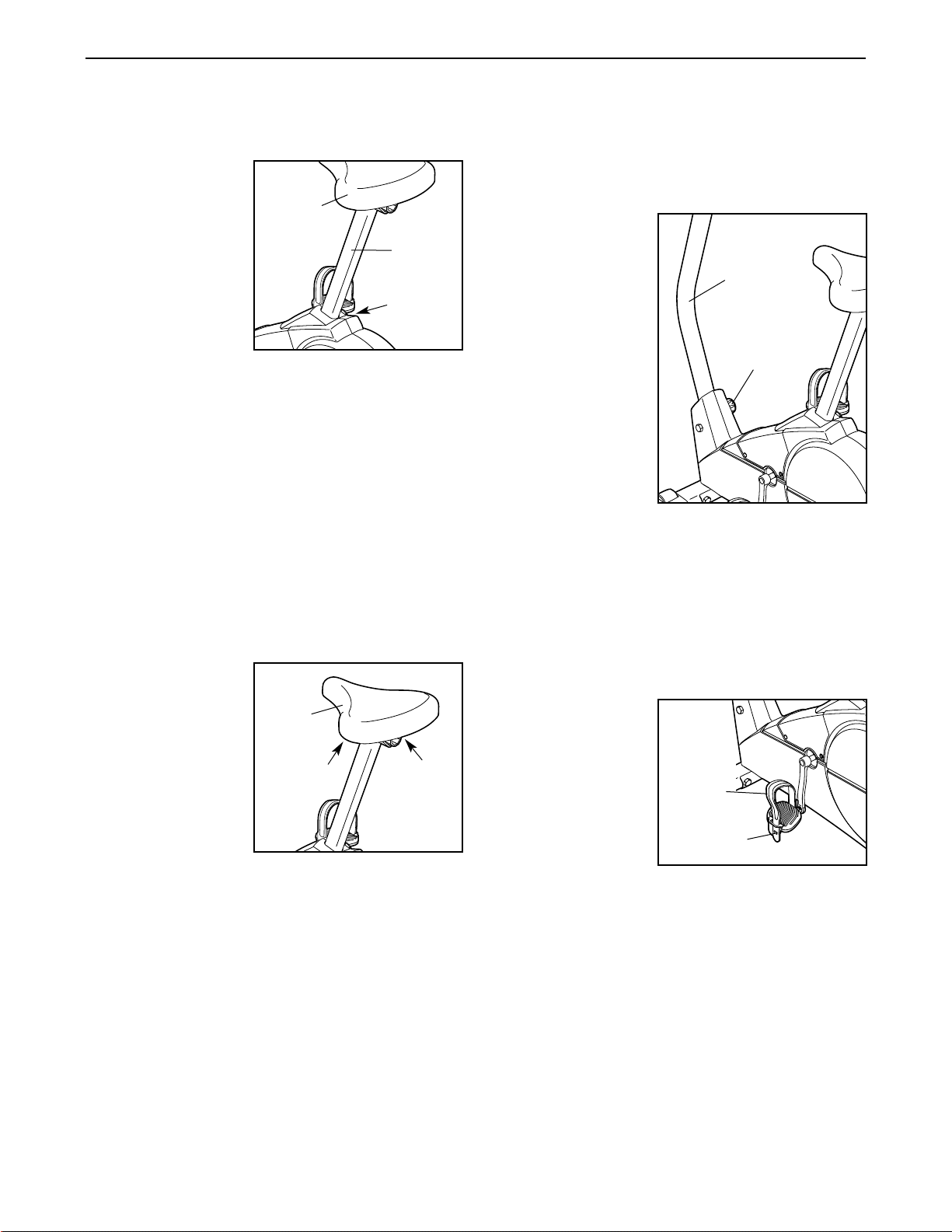

7. Tournez le Bouton de Réglage (28) indiqué, de deux ou trois tours dans le sens contraire des aiguilles d'une montre pour desserrer le bouton. Ensuite, tirez le Bouton, insérez le Montant du Siège (5) dans le Cadre (1), et relâchez le Bouton. Déplacez le

Montant du Siège en haut et en bas légèrement jusqu'à ce que la goupille sur le Bouton clique dans un des trous sur le Montant du Siège. Ensuite

tournez le Bouton dans le sens des aiguilles d'une montre jusqu'à ce qu'il soit serré.

8. Attachez le Siège (12) au Support du Siège (6) avec quatre Écrous de Blocage en Nylon de M8 (10) et quatre Rondelles Fendues de M8 (70). Remarque : Les Écrous de Blocage en Nylon et les Rondelles Fendues peuvent avoir été pré-attachés sous le Siège.

Tournez le Bouton de Réglage du Siège (9) indiqué, de deux ou trois tours dans le sens contraire des aiguilles d'une montre pour desserrer le bouton. Ensuite, tirez le Bouton, glissez le Support du Siège (6) dans l’haut du Montant du Siége (5), et relâchez le Bouton. Déplacez le Support du Siège en avant et

en arrière légèrement jusqu'à ce que la goupille sur le Bouton clique dans un des trous sur le Montant du Siège. Ensuite tournez le Bouton dans le

sens des aiguilles d'une montre jusqu'à ce qu'il soit

5. Branchez le groupement de fils sur le Moniteur Cardiaque de la Poignée (15) au groupement de fils indiqué sur la Console (16). Insérez les deux groupements de fils dans l’ouverture au bas de la Console. Ensuite, insérez le tube en métal sur le Moniteur Cardiaque de la Poignée dans l'ouverture au bas de la console. Faites attention de ne pas pincer les

Groupements de Fils.

Référez-vous au dessin encadré. Serrez la Vis M4 x 16mm (66) dans le support indiqué dans la Console (16) dans le tube en métal sur le Moniteur Cardiaque de la Poignée (15).

Fixer le porte-livre à la Console (16) comme mostré.

Tube en Métal

Support

Groupement

de Fils

Faites attention de ne pas pincer les Groupements de Fils.

Porte-Livre

INSTALLATION DU RÉCEPTEUR POUR LE MONITEUR CARDIAQUE OPTIONNEL PORTÉ AUTOUR DU TORSE

Si vous achetez le moniteur cardiaque optionnel porté autour du torse (référez-vous à la page 18), suivez les étapes ci-dessous pour installer le récepteur et le câble de démarrage, inclus avec le moniteur cardiaque porté autour du torse.

1. Enlevez les quatre vis indiquées au dos de la Console

(16). Soulevez la Console.

2. Branchez le câble de démarrage (A) à la fiche indiquée

sur la Console (16). Branchez l’autre extrémité du câble de démarrage au fil sur le récepteur (B).

Remarque : Tout autres fils inclus avec le moniteur cardiaque porté autour du torse peut être jeté.

Ensuite, enlevez le papier du coussin collant au dos du récepteur (B). Placez le récepteur comme indiqué et appuyez-le sur la Console (16) à l’endroit indiqué.

Référez-vous à l’étape 1 ci-dessus. Rattachez l’avant de la Console (16) avec quatre vis. Assurez-vous que

les fils ne sont pas pincés.

Fiche

Soulevez

ici

Cylindre

10. Assurez-vous que toutes les pièces soient vissées correctement avant d’utiliser le vélo d’exercice.

Remarque : Il y aura peut-être des pièces qui resteront une fois l’assemblage fini. Pour protéger votre sol ou votre tapis de l’usure, placez un revêtement sous le Vélo d’Exercice.

9. Identifiez la Pédale Gauche (24) ; un “L” a été placé

sur la Pédale Gauche pour l’identifier. À l’aide d’une clé à molette, fermement serrez la Pédale Gauche

dans le sens contraire des aiguilles d’une montre

dans le Bras de la Manivelle Gauche (42). Serrez la Pédale Droite (non-illustrée) dans le sens des aiguilles d’une montre dans le Bras Droit du Pédalier. Important : Serrez les deux Pédales

aussi serrés que possible. Après avoir utilisé le vélo d'exercices pendant une semaine, resserrez les Pédales. Pour un meilleur rendement, les Pédales doivent rester serrées.

Réglez la Sangle de la Pédale Gauche (25) à la position désirée, et appuyez l'extrémité de la Sangle de la Pédale sur la languette de la Pédale gauche (24). Réglez la Sangle de la Pédale Droite (pas indiqué) de la même manière.

Languette

Vis

Courts

Vis

Longs
