ProForm PFEVEL980140 User Manual
Modelo nº PFEVEL98014.0
Nº de Série
Escreva o número de série no
espaço acima para referência.
Autocolante do
Número de Série (por
baixo da estrutura)
APOIO AO CLIENTE
Em caso de dúvidas, peças em falta
ou peças danificadas, contacte o
Apoio ao Cliente (consulte os dados
abaixo) ou a loja em que adquiriu
este produto.
MANUAL DO UTILIZADOR
808 203 301
Seg-Sex 09:00-18:00 CET
Fax: 210 060 521
Sítio web:
www.iconsupport.eu
Endereço electrónico:
cspi@iconeurope.com
CUIDADO
Leia todas as precauções e
instruções neste manual antes
de utilizar este equipamento.
Guarde este manual para referência futura.
www.iconeurope.com
ÍNDICE
LOCALIZAÇÃO DO AUTOCOLANTE DE AVISO ...................................................2
PRECAUÇÕES IMPORTANTES. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
ANTES DE COMENZAR ......................................................................4
TABELA DE IDENTIFICAÇÃO DE PEÇAS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
MONTAGEM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
COMO UTILIZAR O APARELHO ELÍPTICO. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
MANUTENÇÃO E RESOLUÇÃO DE PROBLEMAS. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23
DIRECTIVAS DE EXERCÍCIO ................................................................25
LISTA DE PEÇAS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27
DIAGRAMA AMPLIADO .....................................................................29
ENCOMENDAR PEÇAS DE SUBSTITUIÇÃO ............................................ Contracapa
INFORMAÇÕES SOBRE RECICLAGEM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Contracapa
LOCALIZAÇÃO DO AUTOCOLANTE DE AVISO
O autocolante de aviso apresentado aqui é
incluído com este produto. Aplique o autocolante
de aviso sobre o aviso em inglês na localização
indicado. Esta ilustração indica a localização do
autocolante de aviso. Se o autocolante faltar
ou estiver ilegível, veja a capa deste manual
e peça um autocolante de substituição gratuito. Aplique o autocolante na localização
apresentada. Nota: O autocolante pode não ser
apresentado no tamanho efectivo.
PROFORM é uma marca comercial registada da ICON Health & Fitness, Inc.
2
PRECAUÇÕES IMPORTANTES
AVISO: Para reduzir o risco de lesões graves, leia todas as precauções e instruções
importantes deste manual e todos os avisos do aparelho elíptico antes de o utilizar. A ICON não
assume qualquer responsabilidade por ferimentos pessoais ou danos à propriedade provocados por
este produto ou pela utilização do mesmo.
1. É da responsabilidade do proprietário garantir que todos os utilizadores do aparelho
elíptico estejam devidamente informados
acerca de todas as precauções.
2. Consulte o seu médico antes de iniciar
qualquer programa de exercício. Isto é
especialmente importante para pessoas com
mais de 35 anos ou com problemas de saúde
prévios.
3. Utilize o aparelho elíptico apenas conforme
descrito neste manual.
4. O aparelho elíptico destina-se apenas a utilização caseira. Não utilize o aparelho elíptico
em ambientes comerciais, institucionais ou
de aluguer.
5. Mantenha o aparelho elíptico dentro de casa
e afastado da humidade e do pó. Não ponha
o aparelho elíptico numa garagem ou num
pátio coberto, nem perto de água.
6. Coloque o aparelho elíptico numa superfície
nivelada, com pelo menos 0,9 m de espaço à
frente e atrás e 0,6 m de cada lado. Para proteger o chão ou a alcatifa de danos, ponha
um tapete por baixo do aparelho elíptico.
9. O aparelho elíptico não deve ser utilizado por
pessoas de peso superior a 150 kg.
10. Vista roupa apropriada quando se exercitar;
não use roupas folgadas que possam ficar
presas no aparelho elíptico. Use sempre
calçado desportivo para proteger os pés
enquanto se exercita.
11. Segure-se aos manípulos ou aos braços
superiores do aparelho elíptico sempre que
subir para ele, descer dele ou o utilizar.
12. O monitor da frequência cardíaca não é um
dispositivo médico. Há diversos fatores
que podem afetar a precisão das leituras da
frequência cardíaca. O monitor da frequência
cardíaca destina-se apenas a auxiliá-lo(a) a
determinar as tendências gerais da sua frequência cardíaca.
13. O aparelho elíptico não tem uma roda livre;
os pedais continuarão a mover-se até o
volante parar. Reduza a velocidade da pedalada de forma controlada.
14. Mantenha as costas direitas sempre que
utilizar o aparelho elíptico; não arqueie as
costas.
7. Inspecione e aperte devidamente todas as
peças com regularidade. Substitua imediatamente quaisquer peças gastas.
8. Mantenha sempre as crianças de idade
inferior a 12 anos e os animais afastados do
aparelho elíptico.
15. O excesso de exercício pode provocar lesões
graves ou morte. Se sentir fraqueza ou dores
ao fazer exercício, pare imediatamente e deixe-se arrefecer.
3
ANTES DE COMENZAR
Obrigado por escolher o revolucionário aparelho elíptico PROFORM® 605 ZLE. O aparelho elíptico 605 ZLE
oferece um leque de funcionalidades concebidas para
tornar as suas sessões de exercício em casa mais
eficazes e agradáveis.
Para seu benefício, leia atentamente este manual
antes de utilizar do aparelho elíptico. Se tiver
dúvidas após a leitura do manual, consulte a capa do
Comprimento: 170 cm
Largura: 64 cm
Peso: 80 kg
Braço Superior
Manípulo
mesmo. Para nos ajudar a prestar-lhe assistência,
anote o número do modelo e o número de série do
produto antes de nos contactar. O número do modelo
e a localização do autocolante com o número de série
estão indicados na capa deste manual.
Antes de continuar a ler, consulte a ilustração abaixo e
familiarize-se com as peças indicadas.
Consola
Monitor da
Frequência Cardíaca
Tabuleiro de Acessórios
Pedal
Rolete
Asa
Pé Nivelador
Roda
Asa da Rampa
Rampa
4
TABELA DE IDENTIFICAÇÃO DE PEÇAS
Consulte as ilustrações abaixo para identificar pequenas peças utilizadas na montagem. O número entre parêntesis junto a cada peça é o número da peça, da LISTA DE PEÇAS perto do fim deste manual. O número a seguir
aos parêntesis é a quantidade necessária para a montagem. Nota: Se uma peça não se encontrar no kit de
equipamento, verifique se foi previamente montada. Pode ser incluído equipamento extra.
Anilha M8
(103)–2
Parafuso
M4 x 16mm (97)–12
Parafuso M10 x 20mm
(107)–6
Anilha M10
(111)–6
Parafuso M8 x 18mm
(109)–2
Parafuso M10 x 60mm
Parafuso M10 x 115mm
(104)–4
Porca de Travamento M8
(110)–4
Pino M8 x 38mm
(108)–4
(106)–4
5
MONTAGEM
• A montagem requer duas pessoas.
• Ponha todas as peças numa área desimpedida
e retire os materiais de embalagem. Não elimine os materiais de embalagem até concluir a
montagem.
• As peças esquerdas estão marcadas com “L” ou
“Left” e as direitas com “R” ou “Right.”
• Para identicar as peças pequenas, consulte a
página 5.
1. Vá a www.iconsupport.eu no seu computador
e registe o seu produto.
• ativa a sua garantia
• poupa-lhe tempo sempre que precisar de contactar o Apoio ao Cliente
• permite-nos notificá-lo(a) sobre atualizações e
ofertas
• Para além da(s) ferramenta(s) incluída(s), a montagem requer as ferramentas seguintes:
uma chave Phillips
um maço de borracha
A montagem poderá ser mais fácil se tiver um
jogo de chaves. Para evitar danicar peças, não
utilize ferramentas elétricas.
1
Nota: Se não tiver acesso à Internet, ligue para
o Apoio ao Cliente (consulte a capa frontal deste
manual) e registe o seu produto.
2. Com a ajuda de outra pessoa, coloque alguns
dos materiais de embalagem (não mostrados)
sob a parte de trás da Estrutura (1). Peça a
outra pessoa que segure a Estrutura para
evitar que se incline até este passo estar
concluído.
Fixe o Estabilizador Traseiro (2) à Estrutura (1)
com dois Parafusos M10 x 115mm (104).
Retire os materiais de embalagem de baixo da
parte de trás da Estrutura (1).
2
1
2
104
6
3. Com a ajuda de outra pessoa, coloque alguns
dos materiais de embalagem (não mostrados)
sob a parte da frente da Estrutura (1). Peça a
outra pessoa que segure a Estrutura para
evitar que se incline até este passo estar
concluído.
Fixe o Estabilizador Frontal (3) à Estrutura (1)
com dois Parafusos M10 x 115mm (104).
Retire os materiais de embalagem de baixo da
parte da frente da Estrutura (1).
3
104
3
1
4. Posicione a Barra Vertical (4) conforme
mostrado.
Conselho: Evite trilhar os fios. Peça a outra
pessoa que segure a Barra Vertical (4) junto à
Estrutura (1). Fixe a Barra Vertical com quatro
Parafusos M10 x 60mm (106). Enrosque todos
os Parafusos e, depois, aperte-os.
4
Evite trilhar
4
os fios
106
1
7
5. Veja o desenho inserido. Ligue o Cabo
Superior (116) ao Cabo Inferior (115). Prima
os conetores para baixo contra a Cobertura do
Escudo (30).
Depois, prima a Cobertura da Barra Vertical (23)
contra a Cobertura do Escudo (30).
5
23
30
116
115
30
6. Identifique a Perna Superior Direita (26) e o
Braço do Pedal Direito (37) e posicione-os conforme mostrado.
Usando um saco plástico para manter os dedos
limpos, aplique alguma da massa lubrificante
incluída no eixo da Perna Superior Direita (26).
Insira o Braço do Pedal Direito (37) na Perna
Superior Direita (26). Fixe o Braço do Pedal
Direito com um Parafuso M10 x 20mm (107) e
uma Anilha M10 (111).
Repita este passo para fixar o Braço do Pedal
Esquerdo (38) à Perna Superior Esquerda
(28).
6
28
38
26
Massa
Lubrificante
37
111
107
8
7. Aplique alguma da massa lubrificante incluída
num Eixo do Braço (93).
Insira o Eixo do Braço (93) no Braço do Pedal
Direito (37), através de um Espaçador do Braço
(120) e no Braço do Rolete Direito (39).
Depois, aperte um Parafuso M10 x 20mm (107)
e uma Anilha M10 (111) em cada extremidade
do Eixo do Braço (93) ao mesmo tempo.
Repita este passo para fixar o Braço do Pedal
Esquerdo (38) ao Braço do Rolete Esquerdo
(40).
7
38
107
111
39
120
40
93
37
Massa
Lubrificante
111
107
8. Identifique o Braço Superior Direito (25) e
posicione-o conforme mostrado. Não insira já
o Braço Superior Direito na Perna Superior
Direita (26).
Aplique alguma da massa lubrificante incluída
no eixo do lado direito da Barra Vertical (4).
Insira o Braço Superior Direito (25) no lado
direito da Barra Vertical (4). Fixe o Braço
Superior Direito com um Parafuso M8 x 18mm
(109) e uma Anilha M8 (103).
Repita este passo para fixar o Braço Superior
Esquerdo (27) à Barra Vertical (4).
8
27
Massa
4
Lubrificante
25
103
109
26
9
9. Insira o Braço Superior Direito (25) na Perna
Superior Direita (26).
Fixe o Braço Superior Direito (25) com dois
Pinos M8 x 38mm (108) e duas Porcas de
Travamento M8 (110). Certifique-se de que as
Porcas de Travamento estejam nos orifícios
hexagonais.
Repita este passo para fixar o Braço Superior
Esquerdo (27) à Perna Superior Esquerda
(não mostrada).
9
27
25
110
Orifícios
Hexagonais
26
108
10. Identifique uma Cobertura A do Corpo Superior
(31) e uma Cobertura B do Corpo Superior (32)
e posicione-as conforme mostrado.
Fixe a Cobertura B do Corpo Superior (32) ao
Braço Superior Direito (25) com dois Parafusos
M4 x 16mm (97).
Em seguida, prima a Cobertura A do Corpo
Superior (31) contra a Cobertura B do Corpo
Superior (32).
Repita este passo no lado oposto do apare-
lho elíptico.
11. Identifique a Cobertura A do Braço do Pedal
Direito (41) e a Cobertura B do Braço do Pedal
Direito (42) e posicione-as conforme mostrado.
Fixe a Cobertura B do Braço do Pedal Direito
(42) ao Braço do Pedal Direito (37) com dois
Parafusos M4 x 16mm (97).
10
11
27
31
25
97
32
41

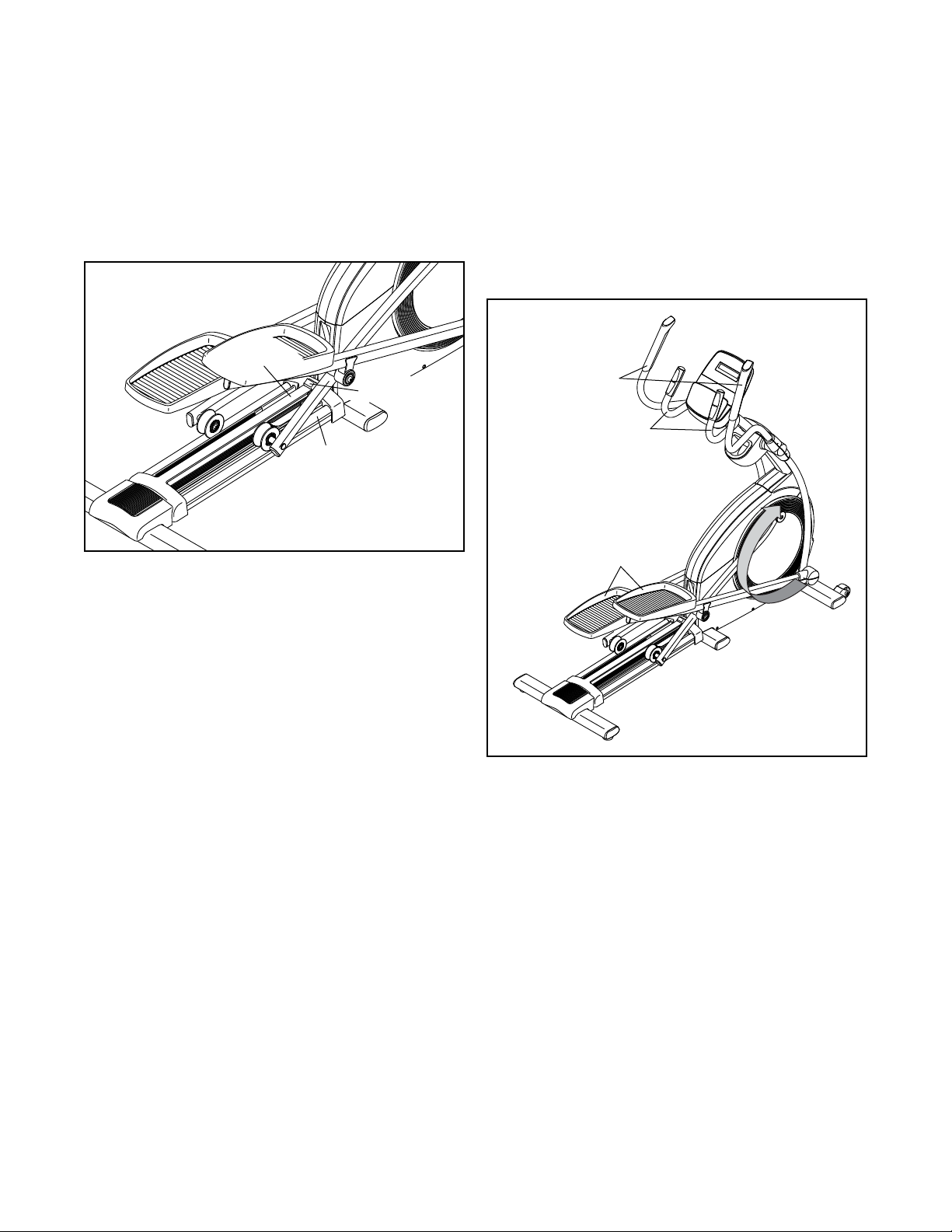

Em seguida, prima a Cobertura A do Braço do
Pedal Direito (41) contra a Cobertura B do Braço
do Pedal Direito (42).
Repita este passo no lado oposto do apare-
lho elíptico.
97
37
42
10
Loading...
