ProForm PFEVEL739080 User Manual

Nº del Modello PFEVEL73908.0 Nº di Serie
Etichetta del
Nº di Serie
DOMANDE?
Come fabbricanti, ci siami imposti di provvedere alla completa soddi­sfazione della cliente. Se avete domande, oppure rinvenite parti mancanti, si prega di vedere le seguenti informazioni:
MANUALE DʼISTRUZIONI
800 865114
lunedì–venerdì, 10.00–13.00 e
14.00–18.00 (non accessibile da telefoni cellulari)
Fax: 0755910105
email: csitaly@iconeurope.com sito web: www.iconsupport.eu
ATTENZIONE
Leggere tutte le istruzioni e pre­cauzioni elencate in questo manuale prima di utilizzare que­sta attrezzatura. Conservare il manuale per future referenze.
www.iconeurope.com
INDICE
POSIZIONE DELLʼETICHETTA DI AVVERTENZA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
RECAUZIONI IMPORTANTI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
P
PRIMA DI INIZIARE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
MONTAGGIO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
USO DELLʻ ATTREZZO ELLITTICO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
MANUTENZIONE E LOCALIZZAZIONE GUASTI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19
GUIDA AGLI ESERCIZI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21
ELENCO PEZZI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22
DISEGNO ESPLOSO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23
ORDINAZIONE DEI PEZZI DI RICAMBIO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Retrocopertina
POSIZIONE DELLʼETICHETTA DI AVVERTENZA
Questi disegni mostra la posizione dellʼetichet­te di avvertenza. Se un'etichetta è mancante
o illeggibile, consultare la copertina del presente manuale e richiederne gratuita­mente una in sostituzione. Applicare lʼeti­chetta nella posizione indicata. Nota: queste
etichetta potrebbero non essere raffigurate a grandezza naturale.
PROFORM è un marchio della ICON IP, Inc.
2
PRECAUZIONI IMPORTANTI
AVVERTENZA: per ridurre il rischio di incidenti gravi, leggere tutte le precauzioni e
le istruzioni importanti contenute nel presente manuale nonché tutte le avvertenze riportate sul attrezzo ellittico prima di iniziare a utilizzarlo. ICON declina ogni responsabilità per lesioni personali o danni a beni subiti a causa o mediante lʼuso di questo prodotto.
1. Prima di iniziare un programma di allena­mento, consultare il medico. In particolare coloro che hanno unʼetà superiore ai 35 anni o che hanno comprovati problemi di salute.
2. Il proprietario dellʼattrezzatura è tenuto a comunicare a tutti coloro che usano lʼattrez­zo ellittico le avvertenze contenute nel pre­sente manuale.
3. Lʼattrezzo ellittico è stato realizzato solo per uso interno. Non usarlo per scopi commer­ciali, non affittarlo e non usarlo negli istituti pubblici.
4. Tenere lʼ attrezzo ellittico al riparo, lontano da umidità e polvere. Posizionare lʼattrezzo ellittico su una superficie piana, e posizion­arvi un tappetino al di sotto per proteggere il pavimento. Verificare che ci siano almeno 0,9 m di spazio davanti e dietro lʼattrezzo ellittico e 0,6 m ai lati.
5. Ispezionare e stringere tutte le parti regolar­mente. Sostituire immediatamente qualsiasi parte logorata.
6. Tenere sempre lʼattrezzo ellittico lontano dalla portata di bambini di età inferiore ai 12 anni e dagli animali domestici.
7. Lʼattrezzo ellittico non deve essere usato da persone con peso superiore a 113 kg.
8. Durante lʼallenamento indossare indumenti adeguati. Non indossare indumenti larghi che potrebbero impigliarsi nellʼattrezzo ellit­tico. Indossare sempre scarpe da ginnastica per proteggere i piedi.
9. Reggere il sensore pulsazioni impugnatura o i manubri quando si monta, smonta o utilizza lʼattrezzo ellittico.
10. Tenere sempre la schiena eretta durante lʼuso dellʼattrezzo ellittico. Non inarcarsi.
11. Il sensore pulsazioni non è un dispositivo medico. Vari fattori possono influenzare lʼac­curatezza dei dati della frequenza cardiaca, incluso il movimento dellʼutente. Il sensore pulsazioni è indicato quale supporto per lʼal­lenamento nella determinazione dellʼanda­mento generale della frequenza cardiaca.
12. Quando si smette di pedalare, lasciare che i pedali si fermino lentamente.
13. In caso di giramenti di testa o dolori di qual­siasi tipo durante lʼallenamento fermarsi immediatamente e iniziare il defaticamento.
14. Utilizzare lʼattrezzo ellittico esclusivamente seguendo le istruzioni contenute nel pre­sente manuale.
3
PRIMA DI INIZIARE
razie per aver scelto il nuovo attrezzo ellittico
G PROFORM offre una serie di funzioni realizzate per rendere i vostri esercizi a casa più piacevoli ed efficaci.
Onde evitare problemi, si consiglia di leggere attentamente il presente manuale prima di utiliz­zare lʼattrezzo ellittico. In caso di quesiti dopo la let-
tura del presente manuale, consultare la copertina del
®
REFLEX STEP 2. Il REFLEX STEP 2
Montante Manubrio
Consolle
anuale. Per poter soddisfare rapidamente ogni even-
m tuale richiesta, prima di contattarci è necessario munirsi del numero del modello e del numero di serie. Il numero del modello e la posizione dellʼetichetta che
iporta il numero di serie sono indicati nella copertina
r del presente manuale.
Prima di procedere con la lettura, prendere confidenza con i pezzi contrassegnati nel disegno sottostante.
Sensore Pulsazioni
Disco Pedale
Porta Borraccia*
Ruota
Pedale
Molla Pedale
*Borraccia non in dotazione
4
MONTAGGIO
Vite M4 x 16mm
(52)–4
Rondella Grower
M10 (59)–5
Dado Autobloccante
M10 (33)–6
Bullone Doppio M10 (74)–2
Rondella Montante
Manubrio (55)–2
Rondella Staffa
Molla (35)–2
Dado Autobloccante
M8 (38)–8
Bullone a Testa Bombata
M8 x 45mm (50)–4
Vite con Nailon
M10 x 25mm (40)–5
Bullone Trasporto M10 x 75mm (34)–4
Rondella Ondulata
(43)–2
Vite con Nailon
M8 x 25mm (56)–2
Vite M4 x
19mm (26)–2
Bullone a Testa Bombata M10 x 74mm
(28)–2
Rondella Ondulata
23mm (81)–2
Il montaggio richiede due persone. Mettere tutte le parti dellʼattrezzo ellittico in una zona libera e rimuovere il materiale dʼimballaggio. Non gettare il materiale dʼimballaggio fino al completamento del montaggio.
Oltre agli attrezzi inclusi, il montaggio richiede un cacciavite a Phillips , una chiave inglese
, e un mazzuolo in gomma .
Utilizzare i disegni delle parti sottostanti per identificare le parti piccole utilizzate nel montaggio. Il numero tra parentesi sotto ciascun disegno fa riferimento al numero chiave della parte, del ELENCO PEZZI riportata verso la fine del presente manuale. Il secondo numero fa riferimento alla quantità necessaria per il montaggio. Nota:
se un pezzo non è nel kit, controllare se è stato pre-assemblato.
5
1.
Per facilitare le fasi di montaggio leggere le informazioni a pagina 5 prima di iniziare.
ocalizzare lo Stabilizzatore Anteriore (10).
L
Assicurarsi che le Ruote (22) siano orientate come indicato.
Mentre una seconda persona solleva la parte anteriore del Telaio (1), fissare lo Stabilizzatore Anteriore (10) al Telaio con due Bulloni Trasporto M10 x 75mm (34) e due Dadi Autobloccanti M10 (33).
1
3
3
33
34
22
34
10
22
1
2. Mentre una seconda persona solleva la parte posteriore del Telaio (1), fissare lo Stabilizzatore Posteriore (9) al Telaio con due Bulloni Trasporto M10 x 75mm (34) e due Dadi Autobloccanti M10 (33).
2
33
9
33
1
34
6
3. Con lʼaiuto di una seconda persona reggere il Montante (2) vicino al Telaio (1). Accertare che
i fori esagonali si trovino nella posizione indicata.
Collegare la Prolunga Filo Bardato (44) al Filo Bardato (79).
3
vitare di
E
pizzicare i fili
Inserire delicatamente il Montante (2) nel Telaio (1).
Suggerimento: evitare di pizzicare i fili.
Fissare il Montante (2) con due Bulloni a Testa Bombata M10 x 74mm (28), due Rondelle Grower M10 (59) e due Dadi Autobloccanti M10 (33). Assicurarsi che i Dadi Autobloccanti
siano inseriti nei fori esagonali.
4. Mentre unʼaltra persona regge la Prolunga Montante (73) vicino al Montante (2), inserire la Prolunga Filo Bardato (44) dallʼalto nella Prolunga Montante.
Reggere lʼestremità superiore della Prolunga Filo Bardato (44) e inserire la Prolunga Montante (73) nel Montante (2).
Suggerimento: evitare di pizzicare i fili.
Fissare la Prolunga Montante (73) con tre Viti con Nailon M10 x 25mm (40) e tre Rondelle Grower M10 (59).
Esagonali
4
Fori
40
33
59
44
79
44
2
59
59
28
59
1
Evitare di
pizzicare il filo
73
40
2
7
5. La Consolle (23) può utilizzare quattro batterie
(non incluse); si consigliano le batterie alca-
D line. IMPORTANTE: qualora la Consolle sia
stata esposta a basse temperature, lasciare che ritorni a temperatura ambiente prima di inserire le batterie. In caso contrario, i dis­play o altri componenti elettronici della con-
olle potranno risultarne danneggiati.
s
Rimuovere il copri batterie, inserire le batterie nel vano batterie e rimontare il copri batterie.
Accertare che le batterie siano orientate nel modo indicato sul diagramma allʼinterno del vano batterie.
Per acquistare un alimentatore AC supple­mentare, contattare il rivenditore dove avete acquistato il prodotto oppure chiamare il numero riportato sulla copertina del pre­sente manuale. Per evitare di danneggiare la consolle, utilizzare solo un alimentatore AC fornito dal fabbricante. Collegare unʼestremità
dellʼalimentatore AC nella presa della consolle; collegare lʼaltra estremità in una presa a muro a norma (in conformità con le leggi in vigore sul­lʼinstallazione degli impianti elettrici).
5
Batterie
Copri
Batterie
23
6. Mentre una seconda persona regge la Consolle (23) vicino alla Prolunga Montante (73), colle­gare il filo bardato consolle alla Prolunga Filo Bardato (44).
Inserire il cavo in eccesso nella Prolunga Montante (73).
Suggerimento: evitare di pizzicare i fili.
Fissare la Consolle (23) alla Prolunga Montante (73) con quattro Viti M4 x 16mm (52).
6
Consolle Filo
Bardato
52
23
44
73
Evitare di
pizzicare i fili
8
7. Applicare il Supporto Borraccia (65) sul
ontante (2) con due Viti M4 x 19mm (26).
M
7
65
26
2
8. Localizzare il Montante Manubrio Sinistro (6) contrassegnato da un adesivo riportante la let­tera « L » (« L » o « Left » indicano la sinistra; « R » o « Right » indicano la destra).
Inserire il Montante Manubrio Sinistro (6) nel Montante Verticale (5); accertare che i fori esagonali si trovino nella posizione indicata.
Fissare il Montante Manubrio Sinistro (6) con due Bulloni a Testa Bombata M8 x 45mm (50) e due Dadi Autobloccanti M8 (38). Assicurarsi
che i Dadi Autobloccanti siano inseriti nei fori esagonali. Attendere prima di serrare i Bulloni a Testa Bombata.
Ripetere la suddetta operazione per il Montante Manubrio Destro (non raffigurato) e lʼaltro Montante Verticale (non raffigurato).
8
6
38
50
5
Fori
Esagonali
9

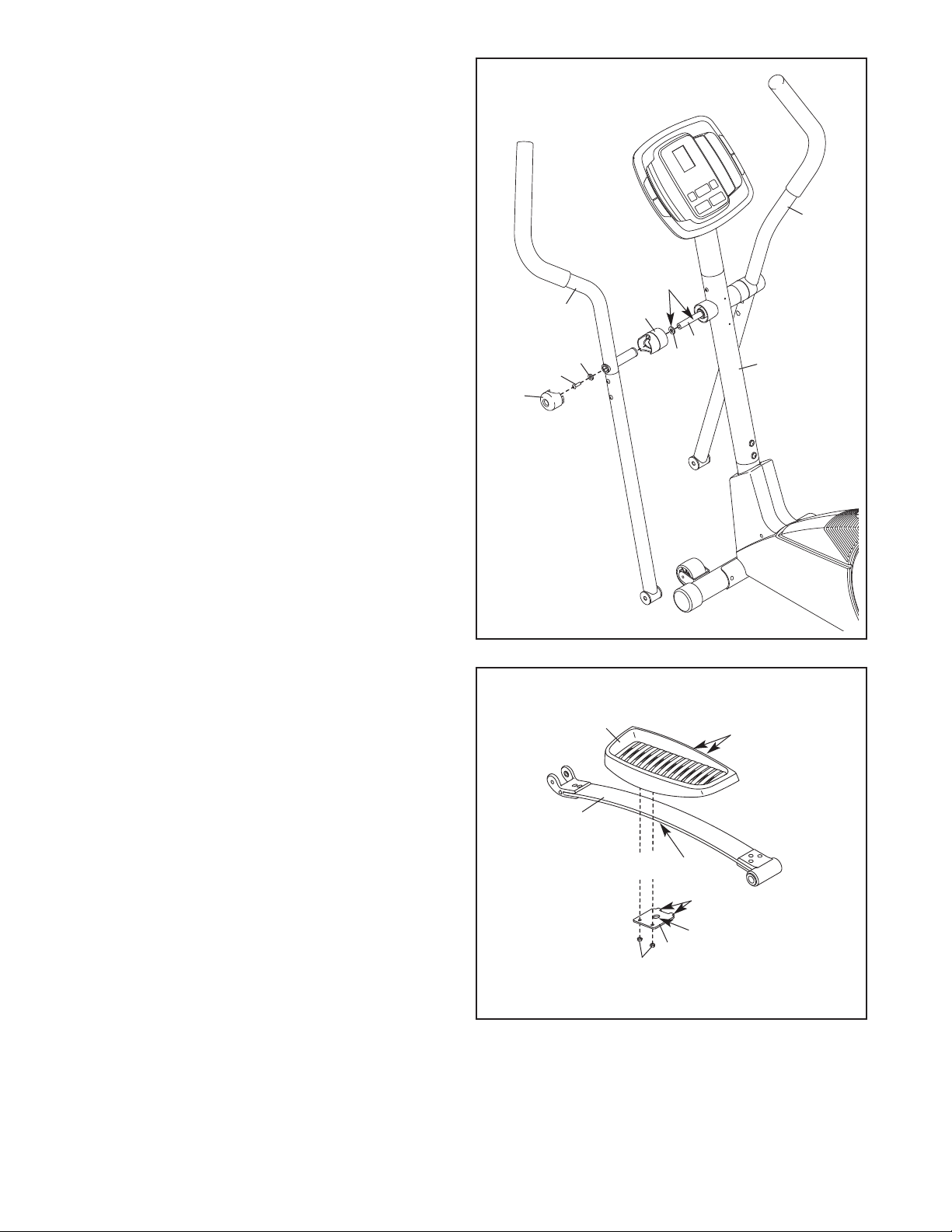

9. Applicare un abbondante quantità di lubrificante
incluso nella fornitura) allʼAsse del Perno (7).
( Poi lubrificare le due Rondelle Ondulate (43).
Inserire lʼAsse Perno (7) nel Montante (2) e centrare lʼAsse Perno.
nserire una Rondella Ondulata (43) nel lato sin-
I istro dellʼAsse Perno (7).
Orientare un Distanziatore Manubrio (47) in modo tale che la freccia sia rivolta verso il pavi­mento. Inserire il Distanziatore Montante Manubrio sul Montante Manubrio Sinistro (6).
9
8
Lubrificare
6
47
Inserire il Montante Manubrio Sinistro (6) nellʼAsse Perno (7).
Fissare il Montante Manubrio Sinistro (6) con una Vite con Nailon M8 x 25mm (56) e una Rondella Montante Manubrio (55).
Premere le linguette presenti sul Cappuccio Montante Manubrio (46) nel Distanziatore Montante Manubrio (47).
Fissare il Montante Manubrio Destro (8) nello stesso modo.
10. Individuare la Molla Pedale Sinistro (11) e il Pedale Sinistro (13) contrassegnati dagli adesivi con la lettera « L » (« L » o « Left » indicano la sinistra; « R » o « Right » indicano la destra).
Posizionare il Pedale Sinistro (13) e la Piastra Pedale (80) attorno alla Molla Pedale (11) sin­istro come indicato. Verificare che il foro pre-
sente nella Piastra Pedale combaci con il respingente nella parte sottostante la Molla Pedale sinistro.
10
46
56
55
11
13
7
43
Respingente
2
Sedi
Inserire le linguette della Piastra Pedale (80) nelle sedi presenti sul Pedale Sinistro (13).
Fissare la Piastra Pedale (80) al Pedale Sinistro (13) con due Dadi Autobloccanti M8 (38).
Montare il Pedale Destro (non raffigurato) allo stesso modo.
Linguette
Foro
80
38
10

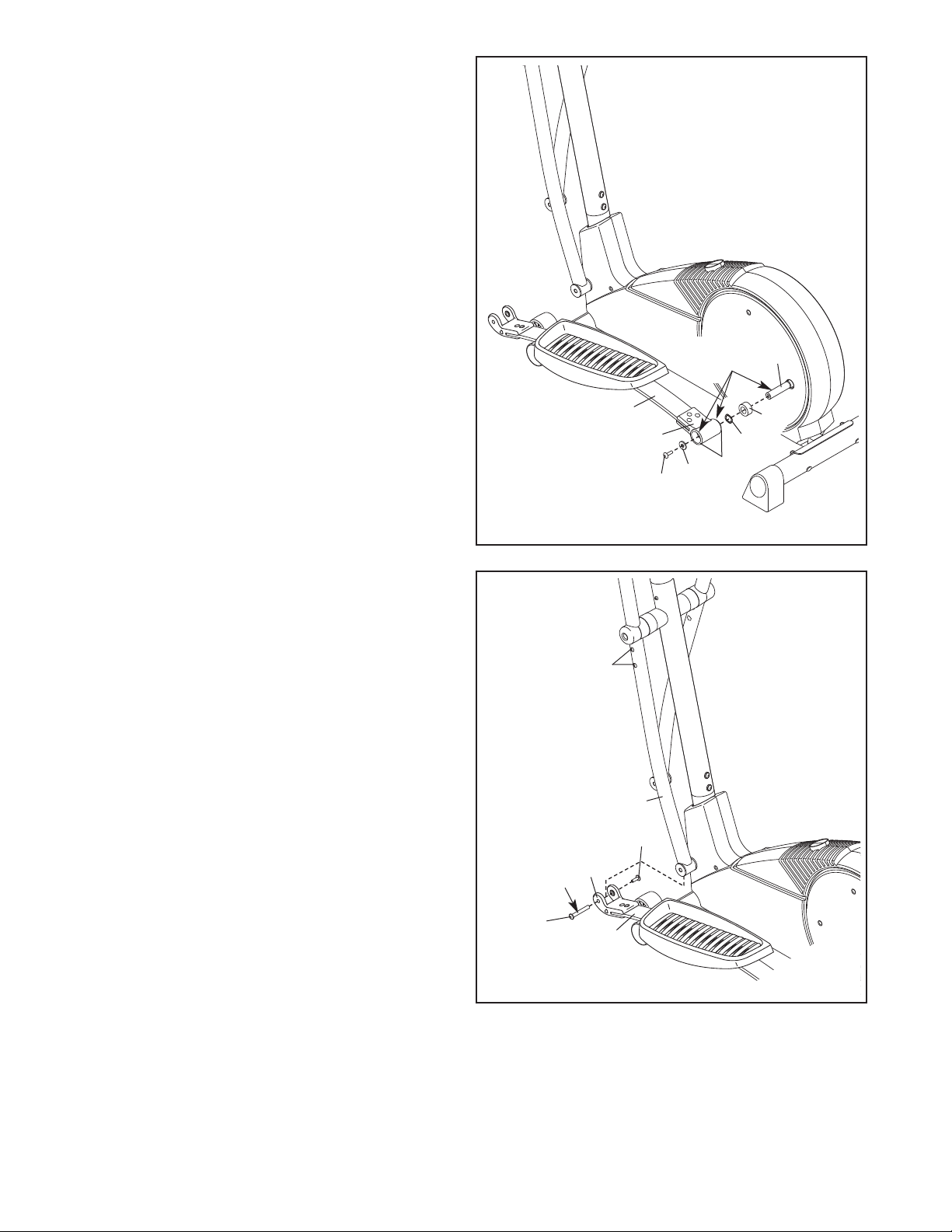

11. Individuare la Staffa Molla Posteriore Sinistra (12) che si trova sulla Molla Pedale (11) sinistra.
pplicare una piccola quantità di lubrificante
A allʼinterno delle Boccole Molla Pedale (37).
pplicare successivamente il lubrificante
A allʼasse della Barra Trasversale Disco (16) sinis­tra.
Inserire un Distanziatore Molla (63) e una Rondella Ondulata da 23mm (81) sullʼasse;
accertarsi che la parte piatta del Distanziatore Molla sia rivolto verso lʼattrez­zo ellittico.
1
1
Quindi, inserire la Staffa Molla Posteriore (12) sinistra sullʼasse.
Fissare la Staffa Molla Posteriore (12) sinistra con una Vite con Nailon M10 x 25mm (40) e una Rondella Staffa Molla (35).
Ripetere lʼoperazione con la Staffa Molla Posteriore Destra (non raffigurata).
12. Reggere lʼestremità inferiore del Montante Verticale (5) sinistro allʼinterno della Staffa Molla Anteriore (76) che si trova sulla Molla Pedale (11) sinistro.
Applicare del lubrificante a un Bullone Doppio M10 (74).
Fissare il Montante Verticale (5) alla Staffa Molla Anteriore (76) con un Bullone Doppio M10 (74). Non serrare eccessivamente il Bullone
Doppio, il Montante Verticale deve poter ruotare liberamente.
12
50
11
Lubrificare
12
37
35
40
5
16
63
81
Serrare i Bulloni a Testa Bombata M8 x 45mm (50) nel Montante Verticale (5) sinistro.
Ripetere la stessa operazione sullʼaltro lato dellʼattrezzo ellittico.
13. Assicurarsi che tutti i pezzi dellʼattrezzo ellittico siano stati serrati correttamente. Nota: una volta ulti­mato il montaggio, potranno rimanere alcuni pezzi. Posizionare un tappetino sotto lʼattrezzo ellittico, al fine di proteggere il pavimento o la moquette.
Lubrificare
74
76
74
11
11
Qualora sia stato acquistato il cardiofrequenzimetro a torace opzionale (vedere pagina 18), seguire le fasi di seguito riportate per installare il ricevitore accluso al cardiofrequenzimetro a torace.

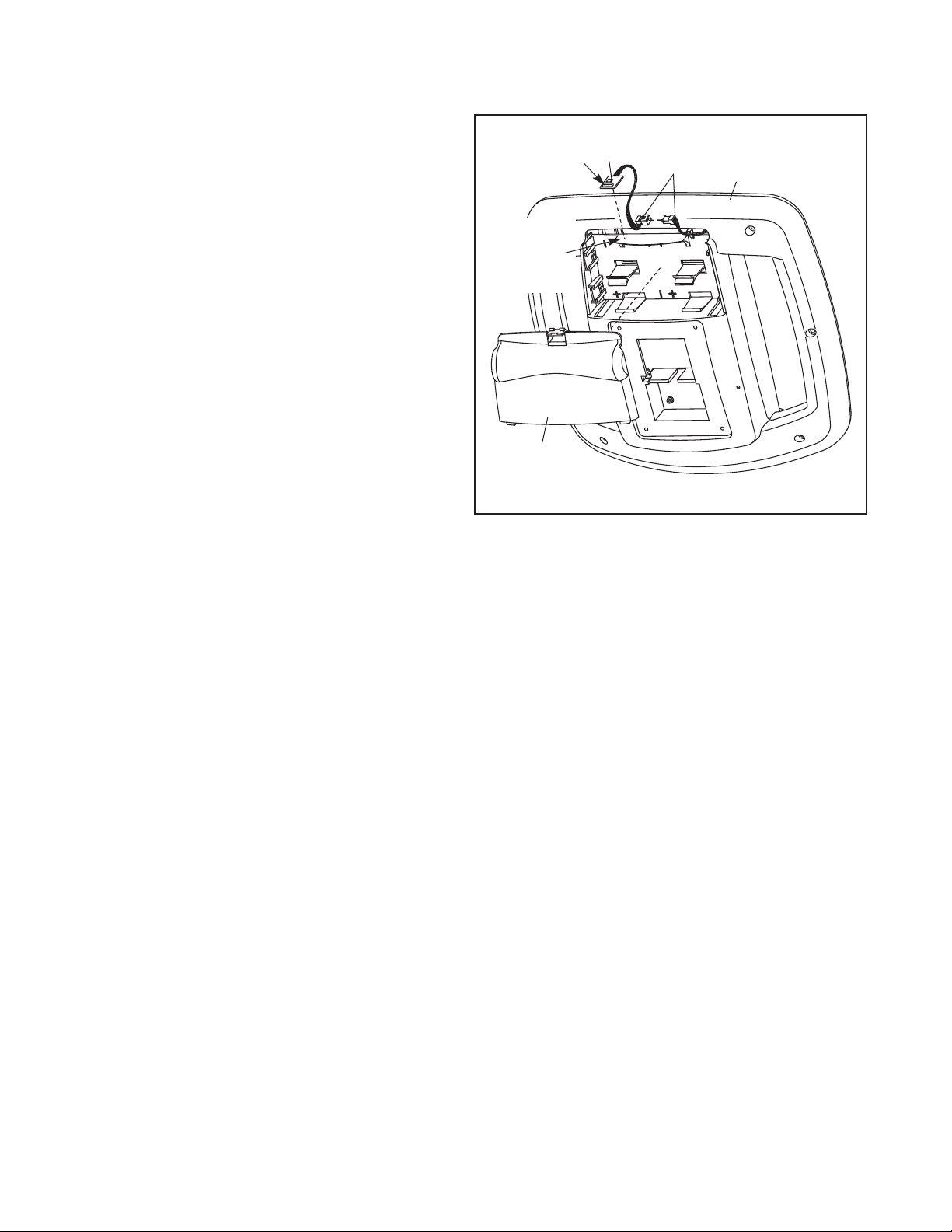

14. Togliere il copribatteria dal retro della Consolle
23).
(
Collegare il cavo sul ricevitore (A) al cavo nella Consolle (23). Reggere il ricevitore in modo
ale che lʼantenna sia posizionata come indi-
t cato e rivolta verso lʼalto.
Rimuovere la carta dalla striscia adesiva sul retro del ricevitore (A). Inserire premendo il rice­vitore nella posizione indicata allʼinterno del vano batteria. Quindi, rimontare il copri batterie.
Nota: eliminare tutti gli altri cavi in dotazione con il cardiofrequenzimetro a torace.
Antenna
Montare il
ricevitore
qui
Copri
Batterie
A
avi
C
23
12
USO DELLʼATTREZZO ELLITTICO
SPOSTAMENTO DELLʼATTREZZO ELLITTICO
A causa delle dimensioni e del peso dellʼattrezzo
llittico, lo spostamento richiede la presenza di
e due persone. Posizionarsi di fronte allʼattrezzo ellitti-
co, reggere il montante e mettere un piede davanti a una delle ruote. Tirare il montante e con lʼaiuto di una seconda persona sollevare lo stabilizzatore posteriore finché lʼattrezzo ellittico scorrerà sulle ruote. Spostare con attenzione lʼattrezzo ellittico nella posizione desiderata e poi abbassarlo.
Tirare sul montante
ESERCIZI SULLʻATTREZZO ELLITTICO
Per salire sullʼattrezzo ellittico, impugnare i montanti
anubrio e mettere il piede sul pedale che si trova
m nella posizione più bassa. Dopo, salire sullʼaltro ped­ale. Spingere sui pedali fino a quando iniziano a muoversi con movimento continuo. Nota: i dischi
pedale possono ruotare in entrambe le direzioni. Si consiglia di far girare i dischi pedale nella direzione indicata dalla freccia; tuttavia, per cam­biare, si possono fare girare i dischi pedale in senso contrario.
Montante Manubrio
Sollevare
qui
Pedali
Posizionar
e il piede
qui
Disco Pedale
Per scendere dallʼattrezzo ellittico, attendere fino allʼarresto completo dei pedali. Nota: lʼattrezzo ellitti-
co non ha una ruota libera; i pedali continueranno a muoversi fino a che il volano si ferma. Quando i
pedali sono fermi, scendere prima dal pedale più alto. Dopo, da quello più basso.
13

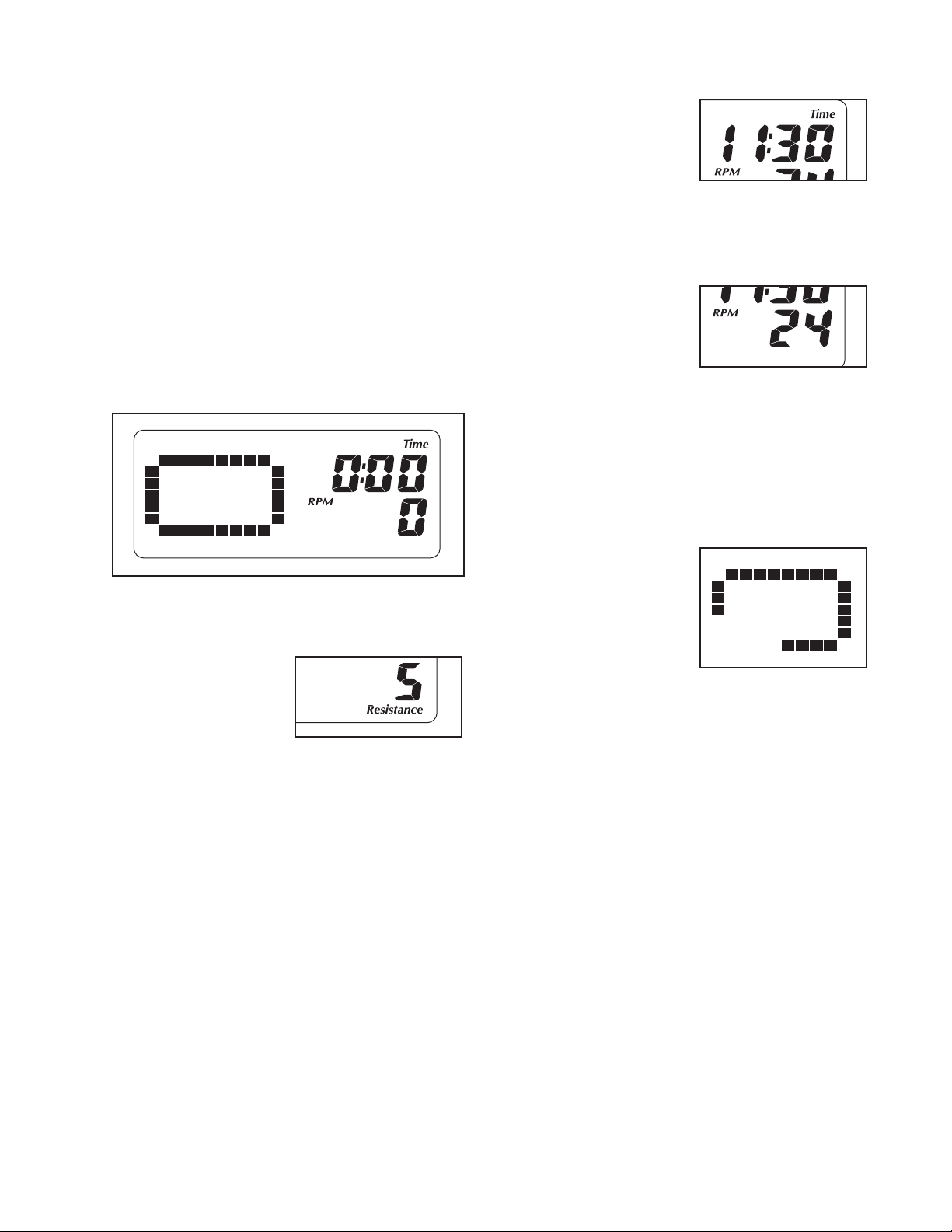

DIAGRAMMA CONSOLLE
CARATTERISTICHE CONSOLLE
La consolle offre una gamma di funzioni concepite per rendere i vostri esercizi a casa più piacevoli ed effi­caci.
Quando la console viene usata in modalità manuale, è possibile modificare la resistenza dei pedali premendo un tasto. Durante lʼallenamento la consolle visual­izzerà sempre il feedback dellʼesercizio. Sarà possibile misurare la frequenza cardiaca usando il sensore pul­sazioni impugnatura o il cardiofrequenzimetro a torace opzionale.
La consolle presenta otto programmi predefiniti che modificano automaticamente la resistenza dei pedali e invitano lʼutente a variare il ritmo della pedalata per consentirgli un allenamento efficace.
Presa Audio
È possibile collegare il lettore MP3 o il lettore CD allʼimpianto audio della consolle e ascoltare la musica preferita o gli audio libri durante lʼallenamento.
Per lʼuso della modalità in manuale vedere a pagina
15. Per lʼuso di un programma di allenamento pre- definito vedere a pagina 17. Per lʼuso dello stereo vedere a pagina 18.
Nota: qualora sulla consolle fosse presente una pelli­cola di plastica trasparente, rimuovere la pellicola. Accertarsi che le batterie siano inserite nella consolle o che lʼalimentatore AC opzionale sia correttamente collegato (vedere fase 5 a pagina 8).
14
USO DELLA MODALITÀ MANUALE
4. Seguire la progressione sui display.
1. Premere un qualsiasi pulsante della consolle o
niziare a pedalare per avviare la consolle.
i
uando si accende la consolle, il display e il target
Q pacer lampeggiano. Verrà emesso un segnale sonoro e la consolle sarà pronta per lʼuso.
2. Selezionare la modalità manuale.
Quando si accende la consolle si selezionerà la modalità manuale. Se avete selezionato un allena­mento, riselezionare la modalità manuale premen­do ripetutamente uno qualsiasi dei pulsanti Resistenza Veloce/Allenamenti a Intervallo [QUICK RESISTANCE/PACE WORKOUTS] finché si visualizza una traccia a sinistra del display.
3. Iniziare a pedalare e modificare la resistenza dei pedali nel modo desiderato.
Mentre pedalate è possibile cambiare la resistenza dei pedali premendo i pulsanti Resistenza Veloce [QUICK RESIS­TANCE]. Nota: dopo aver premuto i pulsanti trascorreranno alcuni secondi prima che i pedali raggiungano in livello di resistenza selezionato.
Il display superiore
estro—Questo dis-
d
play può visualizzare il
empo [TIME] trascor-
t so, il numero approssi­mativo di calorie [CALS.] bruciate e la distanza totale percorsa [DIST.] (totale giri). Il display cambierà modalità continuamente.
Il display inferiore destro—Questo dis-
play visualizzerà il vostro ritmo di pedalata [RPM] (in giri al minu­to) e il livello di resistenza dei pedali. Il display cambierà modalità ogni pochi secondi.
Il display visualizzerà altresì la frequenza cardiaca quando si usa il sensore pulsazioni impugnatura o il cardiofrequenzimetro a torace opzionale (vedere fase 5 a pagina 16).
Il display sinistro visu­alizzerà una pista che rappresenta 1/4 di miglio (640 giri). Durante lʼallenamento, compariranno degli indicatori in succes­sione attorno alla pista, fino al completamento dellʼintera pista. La pista a questo punto scomparirà e gli indicatori comincer­anno di nuovo ad apparire in successione.
15
5. Se lo si desidera, misurare la frequenza cardiaca.
possibile misurare la frequenza cardiaca utiliz-
È zando sia il sensore pulsazioni impugnatura o il
ardiofrequenzimetro a torace opzionale (vedere a
c pagina 18 per maggiori informazioni sul cardiofre­quenzimetro a torace opzionale). Nota: se si uti-
lizzano contemporaneamente il sensore pul­sazioni impugnatura e il cardiofrequenzimetro a torace, la frequenza cardiaca visualizzata dalla consolle non sarà precisa.
Prima di utilizzare il sensore pul­sazioni impug­natura, togliere lʼeventuale pelli­cola protettiva dai contatti metallici. Assicurarsi inoltre di avere le mani pulite. Per mis-
urare la frequenza cardiaca, afferrare il sensore pulsazioni impug­natura con i palmi appoggiati sui contatti metallici.
Evitare di muovere le mani o di comprimere troppo i contatti.
Contatti
Qualora la frequenza cardiaca non venga visualiz­zata, accertare che le mani siano posizionate nel modo descritto. Prestare attenzione a non muo-
ere eccessivamente le mani o schiacciare troppo
v i contatti metallici. Per ottenere prestazioni ottimali,
ulire i contatti metallici utilizzando un panno mor-
p bido; non utilizzare alcol, sostanze abrasive o
prodotti chimici per pulire i contatti.
6. Una volta terminato lʼallenamento, la consolle si spegnerà automaticamente.
Se i pedali non vengono azionati per alcuni secon­di, si udirà un suono e la consolle andrà in pausa.
Se i pedali non vengono azionati per cinque minu­ti, la consolle si spegnerà e il display verrà ripristi­nato.
Quando le pulsazioni vengono rilevate, sul display lampeggerà un simbolo a forma di cuore e succes­sivamente si visualizzerà la frequenza cardiaca. Per una lettura più precisa delle pulsazioni, impugnare i contatti per almeno 15 secondi.
16
USO DI UN PROGRAMMA DI ALLENAMENTO PREDEFINITO
. Premere un qualsiasi pulsante della consolle o
1
iniziare a pedalare per avviare la consolle.
Vedere la fase 1 a pagina 15.
2. Selezionare un programma di allenamento pre­definito.
Per selezionare un programma di allenamento predefinito, premere uno degli otto pulsanti Resistenza Veloce/Allenamenti a Intervallo [QUICK RESISTANCE/PACE WORKOUTS]. Quando selezionate un programma di allenamento predefinito, il nome dellʼesercizio e il livello massi­mo di resistenza si visualizzeranno sul display per alcuni secondi. Un profilo dei livelli di resistenza dellʼesercizio scorrerà nella parte sinistra del dis­play.
Profilo
Durante lʼallenamento, il target pacer vi aiuterà a mantenere il ritmo di pedalata al livello di quello previsto per il segmento in corso. Quando la spia
uminosa sinistra si accende aumentare il ritmo,
l mentre quando si accende quella destra diminuir-
o. Quando lʼindicatore al centro si illumina, man-
l tenere il ritmo.
IMPORTANTE: il target pacer serve solo per indicare lʼobiettivo da raggiungere. Si racco­manda di tenere una pedalata adeguata al vostro ritmo.
Se lʼimpostazione della resistenza per il segmento corrente è troppo alta o troppo bassa è possibile sovrascrivere lʼimpostazione manualmente pre­mendo i pulsanti Resistenza Veloce [QUICK RESISTANCE]. Tuttavia quando il segmento cor­rente del programma termina, i pedali regoleranno automaticamente le impostazioni di resistenza al segmento successivo.
Se si smette di pedalare per alcuni secondi, verrà emesso un suono e il programma andrà in pausa. Per far ripartire il programma, iniziare semplice­mente a pedalare. Lʼallenamento continuerà finché lʼultimo segmento del profilo termina.
3. Iniziare a pedalare per far partire il programma.
Ogni programma di allenamento è diviso in 30 segmenti da un minuto ciascuno. Per ogni seg­mento sono programmati un livello di resistenza e il ritmo. Nota: lo stesso livello di resistenza e/o ritmo può essere programmato per i segmenti suc­cessivi.
Durante il programma di allenamento, il profilo programma visualizzerà i vostri progressi (si veda disegno sopra). La colonna lampeggiante del profi­lo rappresenta il segmento in corso del program­ma di allenamento. Lʼaltezza della colonna lam­peggiante indica la resistenza impostata per il seg­mento in corso. Alla fine di ogni segmento del pro­gramma, verranno emessi una serie di suoni e il segmento successivo del profilo comincerà a lam­peggiare. Se si imposta una resistenza diversa per il segmento successivo, lʼimpostazione di resisten­za verrà visualizzata sul display per alcuni secondi per avvisarvi. Poi la resistenza dei pedali cam­bierà.
4. Seguire la progressione sui display.
Vedere la fase 4 a pagina 15.
5. Se lo si desidera, misurare la frequenza cardiaca.
Vedere la fase 5 a pagina 16.
6. Una volta terminato lʼallenamento, la consolle si spegnerà automaticamente.
Vedere la fase 6 a pagina 16.
17
USO DELLO STEREO
Per riprodurre musica o audio libri sullʼimpianto audio
ella consolle durante lʼallenamento, inserire il cavo
d audio in dotazione nella presa sulla consolle e nella
resa del lettore MP3 o del lettore CD; accertare di
p
avere inserito completamente il cavo audio nelle prese.
Successivamente, premere il pulsante Play del vostro MP3 o lettore CD. Regolare il volume usando i con­trolli presenti sullʼMP3 o Lettore CD.
CARDIOFREQUENZIMETRO A TORACE OPZIONALE
l cardiofrequenzimetro a torace opzionale consente il
I funzionamento a mani libere e controlla costante-
ente la frequenza cardiaca durante gli allenamenti.
m
Per acquistare il cardiofrequenzimetro a torace opzionale, consultare la copertina del presente manuale.
18
MANUTENZIONE E LOCALIZZAZIONE GUASTI
Controllare e serrare opportunamente tutte le parti del­lʼattrezzo ellittico con regolarità. Sostituire immediata­mente qualsiasi parte usurata.
Per pulire lʼattrezzo ellittico, utilizzare un panno umido e una piccola quantità di detersivo delicato. IMPOR-
TANTE: mantenere la consolle lontano da liquidi e dalla luce solare diretta. Quando si ripone lʼattrez­zo ellittico, rimuovere le pile dalla consolle.
SOLUZIONE DEI PROBLEMI DELLA CONSOLLE
Se il display della consolle si affievolisce significa che è necessario sostituire le batterie. Vedere la fase di montaggio 5 a pagina 8.
Se il sensore pulsazioni impugnatura non funziona adeguatamente, vedere la fase 5 a pagina 16.
REGOLAZIONE DEL COMMUTATORE
Se la consolle non visualizza i dati corretti è neces­sario regolare il commutatore.
Per regolare il commutatore è sufficiente togliere le molle pedale, il disco pedale destro e i pannelli.
Rimuovere tutte le Viti (52, 64) dal Pannello Destro (4) e le due Viti (77) da sotto il Disco Pedale, quindi rimuovere il Pannello Destro. Rimuovere tutte le Viti (52) dal Pannello Sinistro (3) e rimuovere il Pannello Sinistro.
Individuare poi il Commutatore (53). Allentare, ma non estrarre le Viti M4 x 16mm (52) indicate. Avvicinare o allontanare leggermente il Commutatore dal Magnete (58) sul volano, quindi serrare nuovamente la Vite. Ruotare il Disco Pedale sinistro (15) per un momento. Ripetere la procedura fino a quando la consolle visual­izza le informazioni corrette.
15
Vedere le fasi 12 e 11 a pagina 11 e rimuovere le Molle Pedale (11). Quindi, rimuovere le quattro Viti (51) dal Disco Pedale destro (15) e sfilare il Disco Pedale.
11
15
4
3
77
64
64
77
11
51
51
52
64
52
58
53
52
Una volta regolato correttamente il Commutatore rimontare i pannelli, il disco pedale destro e le molle pedale.
19
COME REGOLARE LA CINGHIA DI TRASMISSIONE
Se i pedali dovessero scivolare mentre pedalate,
nche quando la resistenza è regolata al livello massi-
a mo, la cinghia trasmissione potrebbe avere bisogno di
ssere regolata.
e
Per regolare la cinghia di trasmissione è necessario rimuovere prima entrambi i pannelli. Consultare il paragrafo REGOLAZIONE DEL COMMUTATORE a pagina 19 e rimuovere i pannelli.
Quindi, allentare il Bullone a Testa Fresata M8 x 22mm (68) e ruotare la Vite M10 x 60mm (62) fino a tendere la Cinghia di Trasmissione (19).
68
62
Quando la Cinghia di Trasmissione (19) è tesa, ser­rare il Bullone a Testa Fresata (68). Rimontare i pan­nelli.
19
20
GUIDA AGLI ESERCIZI
AVVERTENZA: p
re questo programma di esercizi o altri, con­sultare il medico. In particolare coloro che hanno un'età superiore ai 35 anni o che hanno comprovati problemi di salute.
Il sensore pulsazioni non è uno strumento medico. Esistono vari fattori che possono infi­ciare la precisione della rilevazione della fre­quenza cardiaca. Il sensore pulsazioni è solo uno strumento di supporto per lʼallenamento che serve a determinare la tendenza della fre­quenza cardiaca in generale.
I consigli che seguono sono un supporto per pianifica­re il programma di esercizi. Per informazioni più detta­gliate relative agli esercizi, si consiglia di acquistare un libro specializzato o di consultare il proprio medico. Si ricorda che una corretta alimentazione e un riposo adeguato sono essenziali per ottenere dei risultati positivi.
INTENSITÀ ESERCIZIO
Qualunque sia l'obiettivo, bruciare grassi o potenziare il sistema cardiovascolare, la chiave per raggiungere i risultati desiderati è allenarsi a un livello di intensità corretto. Per trovare il corretto livello di intensità è possibile prendere come riferimento la propria fre­quenza cardiaca. La tabella sottostante mostra le fre­quenze cardiache consigliate per bruciare i grassi o per un allenamento aerobico.
rima di inizia-
Bruciare i Grassi—Per bruciare i grassi in modo effi-
cace, è necessario eseguire un allenamento a un livel-
o di intensità relativamente basso per parecchi minuti.
l Durante i primi minuti di allenamento, il corpo brucia i carboidrati semplici. Solo dopo i primi minuti il corpo brucia grassi accumulati. Se l'obiettivo è bruciare grassi, regolare l'intensità dell'esercizio fino a quando la frequenza cardiaca è prossima al numero più basso della propria zona di allenamento. Per bruciare il mas­simo dei grassi, allenarsi con la frequenza cardiaca prossima al numero medio della propria zona di alle­namento.
Esercizio Aerobico—Se l'obiettivo è il potenziamento del sistema cardiovascolare si deve eseguire un alle­namento aerobico la cui attività richiede un apporto di ossigeno elevato per periodi prolungati. Per l'esercizio aerobico, regolare l'intensità dell'esercizio fino a quan­do la propria frequenza cardiaca è prossima la nume­ro più alto della propria zona di allenamento.
CONSIGLI PER L'ALLENAMENTO
Riscaldamento—Iniziare con 5/10 minuti di stretching
ed esercizi leggeri. Un riscaldamento corretto aumen­ta la temperatura del corpo, la frequenza cardiaca e la circolazione in preparazione all'esercizio.
Esercizi nella zona di allenamento—Allenarsi per 20/30 minuti mantenendo la propria frequenza cardia­ca entro i limiti della propria zona di allenamento. (Durante le prime settimane del programma di eserci­zi, mantenere la propria frequenza cardiaca nella zona di allenamento per massimo 20 minuti.) Durante l'e­sercizio respirare regolarmente e profondamente senza mai trattenere il respiro.
Per determinare la frequenza cardiaca più adatta al proprio fisico, individuare la propria età in fondo alla tabella (le età sono arrotondate alla decina più prossi­ma). I tre numeri riportati sopra alla propria età deter­minano la vostra « zona di allenamento ». Il numero inferiore rappresenta la frequenza cardiaca raccoman­data per bruciare i grassi; il numero medio rappresen­ta la frequenza cardiaca raccomandata per bruciare i grassi al massimo livello; il numero superiore rappre­senta la frequenza cardiaca raccomandata per un esercizio aerobico.
Defaticamento—Terminare con 5/10 minuti di stret­ching. Lo stretching aumenta la flessibilità dei muscoli e aiuta a prevenire i problemi dopo gli esercizi.
FREQUENZA ESERCIZI
Per mantenere o migliorare la propria condizione, ese­guire tre allenamenti alla settimana, rispettando alme­no un giorno di riposo tra ogni sessione. Dopo alcuni mesi di esercizio costante, sarà possibile anche ese­guire cinque allenamenti alla settimana. Ricordatevi che la chiave del successo è rendere l'esercizio una parte costante e divertente della vita di tutti i giorni.
21
ELENCO PEZZI—Nº del Modello PFEVEL73908.0 R0409A
Qtà. Descrizione Qtà. Descrizione
11Telaio 21Montante 31Pannello Sinistro 41Pannello Destro 52Montante Verticale 61Montante Manubrio Sinistro 71Asse del Perno 81Montante Manubrio Destro
91Stabilizzatore Posteriore 10 1 Stabilizzatore Anteriore 11 2 Molla Pedale 12 1 Staffa Molla Posteriore Sinistra 13 1 Pedale Sinistro 14 1 Pedale Destro 15 2 Disco Pedale 16 2 Barra Trasversale Disco 17 1 Volano 18 1 Staffa Pannello 19 1 Cinghia di Trasmissione 20 2 Cappuccio Posteriore 21 2 Cappuccio Anteriore 22 2 Ruota 23 1 Consolle 24 2 Impugnatura 25 1 Tenditore 26 2 Vite M4 x 19mm 27 2 Cappuccio Superiore 28 2 Bullone a Testa Bombata M10 x
74mm 29 2 Vite M3 x 16mm 30 2 Anello a Scatto Grande 31 2 Cuscinetto Grande 32 1 Asse Pedale 33 9 Dado Autobloccante M10 34 4 Bullone Trasporto M10 x 75mm 35 2 Rondella Staffa Molla 36 10 Bullone a Testa Fresata M6 x
28mm 37 4 Boccola Molla Pedale 38 9 Dado Autobloccante M8 39 1 Rondella Volano 40 5 Vite con Nailon M10 x 25mm 41 2 Bullone M10 x 45mm 42 4 Rondella M5 43 2 Rondella Ondulata
44 1 Prolunga Filo Bardato 45 1 Motore Regolatore di Resistenza 46 2 Cappuccio Montante Manubrio 47 2 Distanziatore Montante Manubrio 48 2 Distanziatore Montante 49 6 Boccola Montante Manubrio 50 4 Bullone a Testa Bombata M8 x
45mm 51 8 Vite M6 x 28mm 52 11 Vite M4 x 16mm 53 1 Commutatore/Cavo 54 1 Morsetto 55 2 Rondella Montante Manubrio 56 2 Vite con Nailon M8 x 25mm 57 1 Bullone a Testa Fresata M10 58 1 Magnete 59 5 Rondella Grower M10 60 4 Boccola Montante Manubrio 61 2 Bullone Esagonale 3/8” x 12,7mm 62 1 Vite M10 x 60mm 63 2 Distanziatore Molla 64 4 Vite M4 x 25mm 65 1 Porta Bottiglia 66 12 Dado Autobloccante M6 67 2 Vite Autofilettante M5 x 14mm 68 1 Bullone a Testa Fresata M8 x
22mm 69 2 Dado Autobloccante M5 70 1 Staffa Molla Posteriore Destra 71 4 Vite Autofilettante M5 x 16mm 72 2 Vite M5 x 16mm 73 1 Prolunga Montante 74 2 Bullone Doppio M10 75 1 Cavo Audio 76 2 Staffa Molla Anteriore 77 2 Vite M6 x 18mm 78 1 Rondella M10 79 1 Filo Bardato 80 2 Piastra Pedale 81 2 Rondella Ondulata 23mm 82 1 Cavo di Resistenza
*–Strumento di Montaggio *–Confezione di Lubrificante *–Manuale dʼIstruzioni
Nota: le specifiche sono soggette a modifiche senza previo avviso. Si veda il retrocopertina del presente man­uale per informazioni relative allʼordinazione di pezzi di ricambio. *Indica una parte non illustrata.
22
61
30
32
31
30
31
24
8
4
3
50
5
38
44
45
6
46
5
60
17
2
10
33
14
12
35
18
19
1
33
13
37
11
51
51
51
15
51
51
34
9
33
33
20
20
16
61
54
52
53
38
25
68
62
55
56
38
50
48
47
49
24
56
55
57
39
33
58
22
41
21
33
41
21
22
37
33
34
80
80
60
60
60
23
52
52
64
52
77
52
77
64
37
37
49
48
47
49
49
46
11
16
71
35
70
66
36
40
63
40
66
63
36
40
59
59
40
73
36
66
36
66
76
76
71
74
74
74
74
79
15
66
66
72
42
78
67
67
69
2
7
27
29
29
7
26
52
52
43
65
49
49
28
33
59
59
43
81
81
38
38
75
82
6
4
64
DISEGNO ESPLOSONº del Modello PFEVEL73908.0 R0409A
23
ORDINAZIONE DEI PEZZI DI RICAMBIO
Per ordinare i pezzi di ricambio, si veda la copertina del presente manuale. Per poter soddisfare rapidamente la
ostra richiesta, prima di contattarci vi preghiamo di munirvi:
v
• del numero del modello e del numero di serie del prodotto (consultare la copertina del presente manuale)
del nome del prodotto (consultare la copertina del presente manuale)
• del numero pezzo e della descrizione del/dei pezzo/i di ricambio (consultare il capitolo ELENCO PEZZI e DISEGNO ESPLOSO alla fine del presente manuale)
Nº Pezzo 277647 R0409A Stampato in Cina © 2009 ICON IP, Inc.
Loading...
