ProForm PFEVEL35021 User Manual

ATTENTION
Veuilles lire attentivement tous les conseils importants ainsi que les instructions incluses dans ce manuel avant d’utiliser le banc de l’exercice. Conservez ce manuel pour références ultérieures.
Nº. du Modèle PFEVEL35021 Nº. de Série
Autocollant du Numéro
de Série
MANUEL DE L’UTILISATEUR
QUESTIONS?
En tant que fabricant nous nous engageons à satisfaire notre clientèle entièrement. Si vous avez des questions ou si des pièces sont manquantes,
veuilles-nous contacter à : du lundi au jeudi de 9h00 à 13h00 et de 14h00 à 18h00, le vendredi de 14h00 à 17h00 (à l’exception des jours fériés
(33) 01 30 86 56 81
Notre site Internet
www.iconeurope.com
TABLE DES MATIÈRES
CONSEILS IMPORTANTS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
AVANT DE COMMENCER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
ASSEMBLAGE. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
COMMENT UTILISER L’APPAREIL ELLIPTIQUE. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
ENTRETIEN ET PROBLÈMES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
CONSEILS DE MISE EN FORME . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
LISTE DES PIÈCES. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

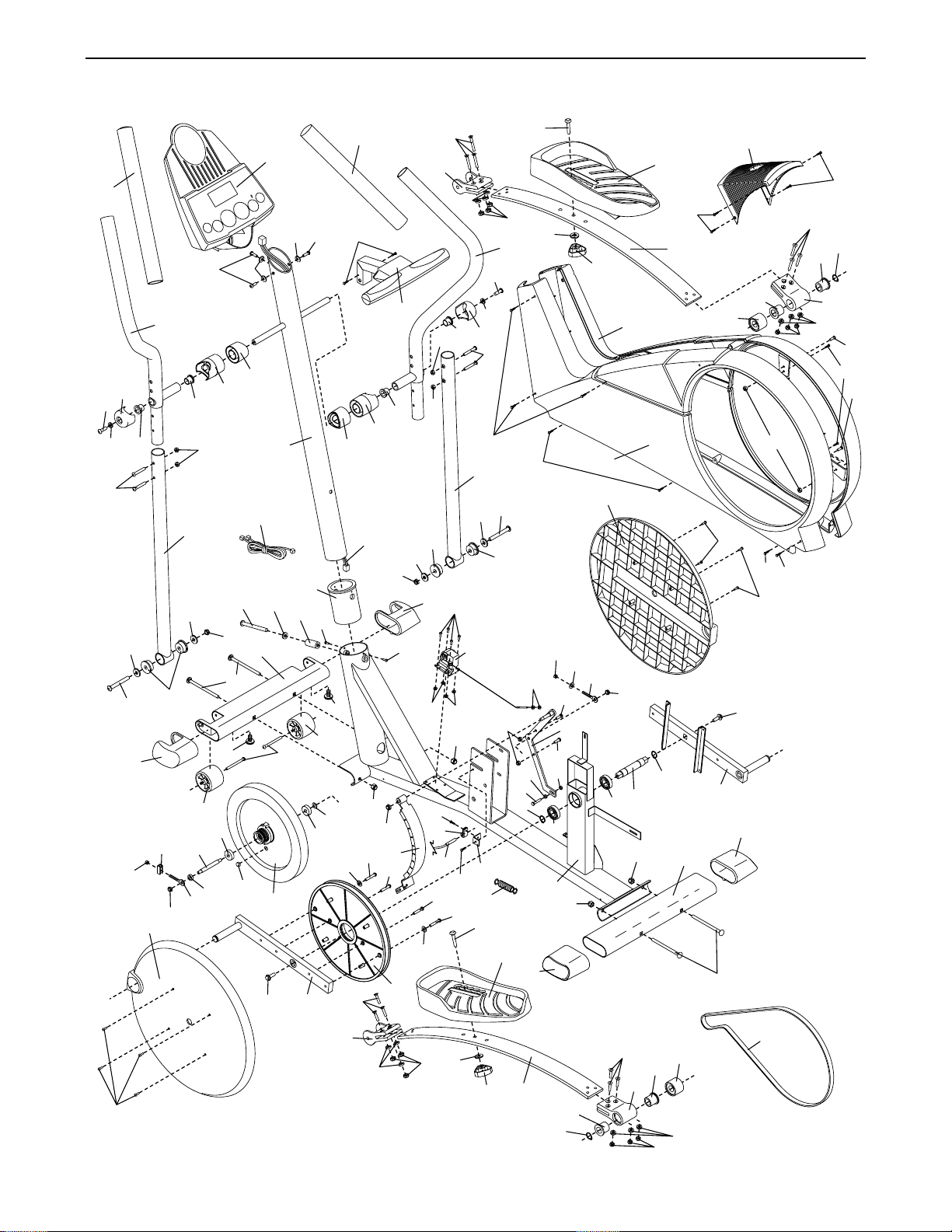

SCHÉMA DÉTAILLÉ. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
POUR COMMANDER DES PIÈCES DE RECHANGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Dernière Page
2
CONSEILS IMPORTANTS
ATTENTION :Afin de réduire les risques de blessures graves, lisez les conseils
importants dans ce manuel avant d’utiliser l’appareil elliptique.
1. Veuilles lire attentivement ce manuel de l’uti­lisateur avant d’utiliser l’appareil elliptique.
2. Il est de la responsabilité du propriétaire de s’assurer que tous les utilisateurs du appa­reil elliptique sont correctement informés de toutes les précautions.
3. Placez l’appareil elliptique sur une surface plane et sur un revêtement pour protéger votre tapis ou sol. Utilisez et gardez l’appa­reil elliptique à l’intérieur, loin de l’humidité et de la poussière.
4. Vérifiez et serrez fréquemment toutes les pièces du appareil elliptique. Remplacez immédiatement les pièces usées.
5. Tenez les enfants de moins de 12 ans et les animaux domestiques éloignés du appareil elliptique.
6. L’appareil elliptique ne doit jamais être utili­sé par des personnes dont le poids est supérieur à 114 kg.
7. Portez des vêtements appropriés quand vous utilisez l’appareil elliptique. Portez tou­jours des chaussures de sport pour proté­ger vos pieds.
8. Tenez le moniteur cardiaque ou les guidons quand vous montez ou descendez du appa­reil elliptique et à chaque fois que vous l’uti­lisez.
9. Le moniteur cardiaque n’est pas un appareil médical. De nombreux facteurs peuvent rendre la lecture du pouls moins précise. Le moniteur ne sert qu’à donner une idée approximative des fluctuations du pouls lors de l’exercice.
10. Gardez toujours votre dos bien droit quand vous vous servez du appareil elliptique ; n’arquez pas votre dos.
11. Cessez immédiatement vos exercices si vous ressentez une douleur ou des étourdis­sements, et commencer des exercices de retour à la normale.
12. Assurez-vous que les pédales sont à l’arrêt à chaque fois que vous descendez de l’ap­pareil.
13. L’appareil elliptique est conçu pour être utili­sé chez vous. L’appareil elliptique ne doit pas être utilisé dans une institution commer­ciale ou pour la location.
ATTENTION :Consultez votre médecin avant d'entreprendre un programme d'exer-
cices. Ceci s'adresse plus particulièrement aux personnes âgées de plus de 35 ans ou aux personnes qui ont déjà eu des problèmes de santé. Lisez toutes les instructions avant de vous servir de l’appareil. ICON ne se tient aucunement responsable des blessures ou dégâts matériels résultant de l'utilisation de cet appareil.
3
AVANT DE COMMENCER
Merci d’avoir sélectionné le PROFORM®950 RXi. Le PROFORM®950 RXi est un appareil incroyablement confortable qui bouge vos pieds d’une manière natu­relle et elliptique, réduisant l’impact sur vos genoux et vos chevilles. Et cet appareil unique PROFORM
®
950 RXi fa comme caractéristiques une résistance réglable et une console de pointe pour vous aider à obtenir le meilleur rendement de vos exercices. Bienvenu au nouveau monde d’exercice de mouve­ment elliptique PROFORM.
Pour votre bénéfice, veuilles lire attentivement ce manuel avant d'utiliser l’appareil elliptique. Si vous
avez des questions, veuilles contacter le service à la clientèle au numéro suivant : (33) 01 30 86 56 81 du lundi au jeudi de 9h00 à 13h00 et de 14h00 à 18h00 et le vendredi de 14h00 à 17h00 (à l’exception des jours fériés). Le numéro du modèle est le PFE­VEL35021. Le numéro de série est inscrit sur l’auto­collant qui est apposé sur le banc de poids. (L’emplacement de l’autocollant est indiqué sur le schéma en première page.)
Nous vous suggérons, de vous familiariser avec les pièces avant de lire le manuel de l’utilisateur.
Poignée de Moniteur Cardiaque
Guidon
AVANT
ARRIÈRE
CÔTÉ GAUCHE
Ressort de Pédale
Disque de la Pédale
*Bouteille d’Eau
non inclue.
Roue
Pédale
Console
Porte-Livre
Porte-Bouteille*
Pied de Nivellement
4
ASSEMBLAGE
L’assemblage requiert deux personnes. Placez toutes les pièces du appareil elliptique sur une aire dégagée et enlevez les emballages. Ne jetez pas les emballages avant d'avoir terminé l'assemblage. En plus des clés hexagonales incluses, l’assemblage requiert un tournevis cruciforme , une clé à molette , et un maillet en caoutchouc .
Utilisez le schéma des pièces ci-dessous pour identifier les petites pièces utilisées dans l'assemblage. Le numé­ro en parenthèses dessous chaque schéma fait référence au numéro-clé de la pièce, qui se trouve dans la LISTE DES PIÈCES à la page 22. Le deuxième numéro fait référence à la quantité nécessaire pour l'assembla­ge. Remarque : Certaines petites pièces sont peut-être déjà attachées à l'avance pour faciliter l'envoi. Si
une pièce n'est pas dans le sac des pièces, vérifiez pour voir si elle n'a pas été déjà attachée.
Bague d’Espacement du
Cadre (83)–1
Vis de M4 x
16mm (66)–2
VIs en Bouton de M8
x 19mm (22)–2
Boulon en Bouton de M8 x
45mm (50)–4
Rondelle Fendue
de M10 (70)–4
Vis de M10 x
27mm (71)–3
Écrou de Blocage en
Nylon de M8 (46)–4
Rondelle Noir de
M10,3 (53)–2
Boulon en Bouton de M10 x 88mm
Écrou de Blocage en Nylon de M10 (29)–6
Rondelle de M10
(38)–6
Boulon de Réglage (20)–2
Boulon en Bouton de M10 x
78mm (27)–2
(63)–1
Boulon de Carrosserie de M10 x 112mm (34)–4
5
3
29
32
32
34
1
1
34
4
1
3
2
86
87
1
63
83
70
81
5
Groupements de Fils
66
5
Support
81
4
2
29
29
Tube
66
1. Identifiez le Stabilisateur Avant (3), qui a des Roues
(32) attachés. Pendant qu’une autre personne soulève l’avant du Cadre (1), attachez le Stabilisateur Avant au Cadre avec deux Boulons de Carrosserie de M10 x 112mm (34) et deux Écrous de Blocage en Nylon de M10 (29). Assurez-vous que le Stabilisateur Avant
est tourné de manière à ce que les Roules ne tou­chent pas le sol.
2. Pendant qu’une autre personne soulève légèrement
l’arrière du Cadre (1), attachez le Stabilisateur Arrière (4) au Cadre avec deux Boulons de Carrosserie de M10 x 112mm (34) et deux Écrous de Blocage en Nylon de M10 (29).
3. Pendant qu’une deuxième personne tient le Montant (2)
dans la position illustrée, branchez le Groupement de Fils Supérieur (86) sur le Groupement de Fils Inférieur (87). Tirez doucement l’extrémité supérieure du
Groupement de Fils Supérieur afin qu’il soit tendu. T out en tenant l’extrémité supérieure du Groupe­ment de Fils Supérieur, insérez le Montant dans le
Cadre (1). Ne pincer pas les Groupements de Fils. Glissez une Rondelle Fendue de M10 (70) et une
Bague d’Espacement du Cadre (83) dans le Boulon en Bouton de M10 x 88mm (63), insérez le Boulon en Bouton de dans le Cadre et le Montant. Assurez-vous
que l’extrémité concave de la Bague d’Espacement du Cadre est tourné vers le Cadre. Ne serrez pas le Boulon en Bouton maintenant.
4. Branchez le groupement de fils sur la Poignée du
Moniteur Cardiaque (81) au groupement de fils indiqué sur la Console (5). Insérez les deux groupements de fils dans l’ouverture au bas de la Console.
Référez-vous au dessin encadré. Insérez le tube en métal sur la Poignée du Moniteur Cardiaque (81) dans le support en métal à l’intérieur de la Console (5) comme indiqué. Faites attention de ne pas pincer les groupements de fils. Alignez les trous dans le tube de métal avec les trous dans le support en métal, et serrez les Vis de M4 x 16mm (66) dans les trous indiqués.
Assurez-vous
que les
Groupements de
Fils (86, 87) ne sont pas pincés et endommagés
pendant cette
étape.
6
17
17
27
38
38
29
Graisse
5
Porte-Livre
86
71
71
6
7
2
Groupe-
ments de
Fils
70
70
71
26
25
9
2
23
22
53
50
46
Trous
Hexagonaux
79
79
79
5
Languette
Piles
Couvercle
de Pile
5
Graisse
7. Tenez l’extrémité inférieure de la Jambe du Guidon (79) gauche à l’intérieur du Support du Ressort Avant (17). Appliquez une bonne quantité de graisse sur un Boulon en Bouton de M10 x 78mm (27). Attachez le Jambe du Guidon au Support du Ressort Avant (17) avec un Boulon en forme de Bouton, deux Rondelles de M10 (38), et un Ecrou de Blocage en Nylon de M10 (29). Ne
serrez pas trop l'Ecrou de Blocage en Nylon; le Jambe du Guidon doit pouvoir pivoter librement.
Attachez la Jambe du Guidon (79) Droit à l’autre Support du Ressort Avant (17) de la même manière.
Référez-vous à l'étape 6. Serrez les Boulons de M8 x 45mm (50) dans les Jambes du Guidon (79). Référez­vous à l'étape 3. Serrez le Boulon en Bouton de M10 x 88mm (63
).
5. La Console (5) requiert quatre piles de 1,5 V (“D”),. Piles
alcalines sont recommandées.
Référez-vous au dessin
encadré.
Appuyez la languette sur le couvercle de pile, et soulevez le couvercle de pile. Insérez quatre autres piles dans le compartiment de piles. Assurez-vous que les
piles sont orientées comme indiqué par le schéma dans le compartiment de piles. Fermez le couvercle.
Pendant qu’une autre personne tient la Console (5) dans la position indiquée, branchez le groupement de fils sur la Console au Groupement de Fils Supérieur (86). Insérez l’excès du groupement de fils dans le Montant (2). Ensuite, attachez la Console au Montant à l'aide de trois Vis de M10 x 27mm (71) et trois Rondelles Fendues de M10 (70). Faites attention de ne pas pincer les groupe-
ments de fils.
Fixer le porte-livre à la Console (5) comme montré.
6. Identifiez le Guidon Gauche (9) qui est marqué avec un autocollant. Insérez le Guidon Gauche dans l'un des Jambes du Guidon (79) ; assurez-vous que le Jambe
du Guidon est tourné de manière à ce que les trous hexagonaux sont dans le côté indiqué. Attachez le
Guidon Gauche dans un des Jambe du Guidon avec deux Boulons en Bouton de M8 x 45mm (50) et des Écrous de Blocage en Nylon de M8 (46). Assurez-
vous que les Écrous de Blocage en Nylon sont à l'intérieur des trous hexagonaux. Ne serrez pas complètement les Boulons en Bouton maintenant.
Appliquez une bonne quantité de la graisse inclue sur l’essieu gauche sur le Montant (2) et dans les Bagues du Guidon (24) sur le Guidon Gauche (9).
Avec précaution glissez une Bague d’Espacement du Montant (26), une Bague d’Espacement du Guidon (25), le Guidon Gauche (9) et un Embout du Guidon (23) sur l’axe gauche sur le Montant (2) comme indi­qué. Insérez une Rondelle Noir de M10,3 (53) au Vis en Bouton de M8 x 19mm (22) et serrez dans l’axe.
Attachez le Guidon Droit (pas indique) et la Jambe du Guidon de la même manière.
INSTALLATION DU RÉCEPTEUR POUR LE MONITEUR CARDIAQUE OPTIONNEL PORTÉ AUTOUR DU TORSE
Si vous achetez le moniteur cardiaque optionnel porté autour du torse (référez-vous à la page 19), suivez les étapes ci-dessous pour installer le récepteur et le câble de démarrage, inclus avec le moniteur cardiaque porté autour du torse.
1. Retirez les vis courtes et les vis longues indiquées du
dos de la Console (5). Soulevez la Console.
2. Branchez le câble de démarrage (A) à la fiche indiquée
sur la Console (5). Branchez l’autre extrémité du câble de démarrage au fil sur le récepteur (B). Remarque :
Tout autres fils inclus avec le moniteur cardiaque porté autour du torse peut être jeté.
Ensuite, enlevez le papier du coussin collant au dos du récepteur (B). Placez le récepteur comme indiqué et appuyez-le sur la Console (5) à l’endroit indiqué.
Référez-vous à l’étape 1 ci-dessus. Ré-attachez l’avant de la Console (5) à l’aide des vis courtes et des vis longues. Assurez-vous que les fils ne sont pas pin-
cés.
B
5
Fiche
Soulevez
ici
5
1
A
Cylindre
2
Vis
Courts
Vis
Longs
7
8
20
15
38
14
13
9. Assurez-vous que toutes les pièces soient vissées correctement avant d’utiliser l’appareil elliptique. Remarque : Il y aura peut-être des pièces qui resteront une fois l’assemblage fini. Pour protéger votre sol ou votre tapis de l’usure, placez un revêtement sous l’appareil elliptique.
8. Trouvez la Pédale Gauche (13). Attachez la Pédale Gauche à la Ressort de Pédale (14) avec un Boulon de Réglage (20), un Rondelle de M10 (38), et un Bouton d’Ajustement (15) comme indiqué. Remarque : La Pédale Gauche peut être attachée dans plusieurs posi­tions en utilisant les cinq positions de la Pédale Gauche et les trois trous sur le Ressort de Pédale.
Attachez la Pédale Droite (non-illustrée) de la même manière. Assurez-vous que les deux Pédales sont dans le même trou et dans la même position de pédale.
COMMENT AJUSTER LES PEDALES
Le mouvement des pédales est déterminé par leur position sur les ressorts de pédale. Pour ajuster les pédales, retirez d’abord le bouton de pédale sous chaque pédale. Glissez les deux pédales vers l’avant ou vers l’arrière, et ré-attachez-les sur un des cinq positions sur la pédale, et un des trois trous sur le ressort de pédale. Assurez-vous que les deux pédales sont dans la même position.
COMMENT VOUS EXERCEZ AVEC L’APPAREIL ELLIPTIQUE
Pour monter sur l’appareil elliptique, tenez le moniteur cardiaque et mettez un pied sur la pédale inférieure. Ensuite, mettez l’autre pied sur l’autre pédale. Poussez les pédales jusqu’à ce qu’elle bougent d’une manière continue. Remarque : Les disques de pédales peu-
vent tourner dans les deux directions. Il est recom­mandé de tourner les pédales dans la direction indiquée ci-dessous ; cependant pour varier vos exercices, vous pouvez choisir de tourner les pédales dans la direction opposée.
Pour descendre du appareil elliptique, attendez jus­qu’à ce que les pédales soient complètement arrêtées.
Remarque : l’appareil elliptique n’a pas de roue libre ; les pédales continueront à bouger jusqu’à ce que le volant s’arrête. Quand les pédales sont à
l’arrêt, descendez en enlevant le pied de la pédale supérieure d’abord. Ensuite, en enlevant le pied de la pédale inférieure.
COMMENT UTILISER LES GUIDONS
Les guidons sont conçus pour ajou­ter des exercices pour l’haut du corps. Alors que vous vous exercez, poussez et tirez les bras de la partie supérieure afin de travailler vos bras, votre dos et vos épaules.
Si vous désirez exercer seulement votre corps de la taille au pieds, tenez la poignée de le moniteur cardiaque lorsque vous vous exercez.

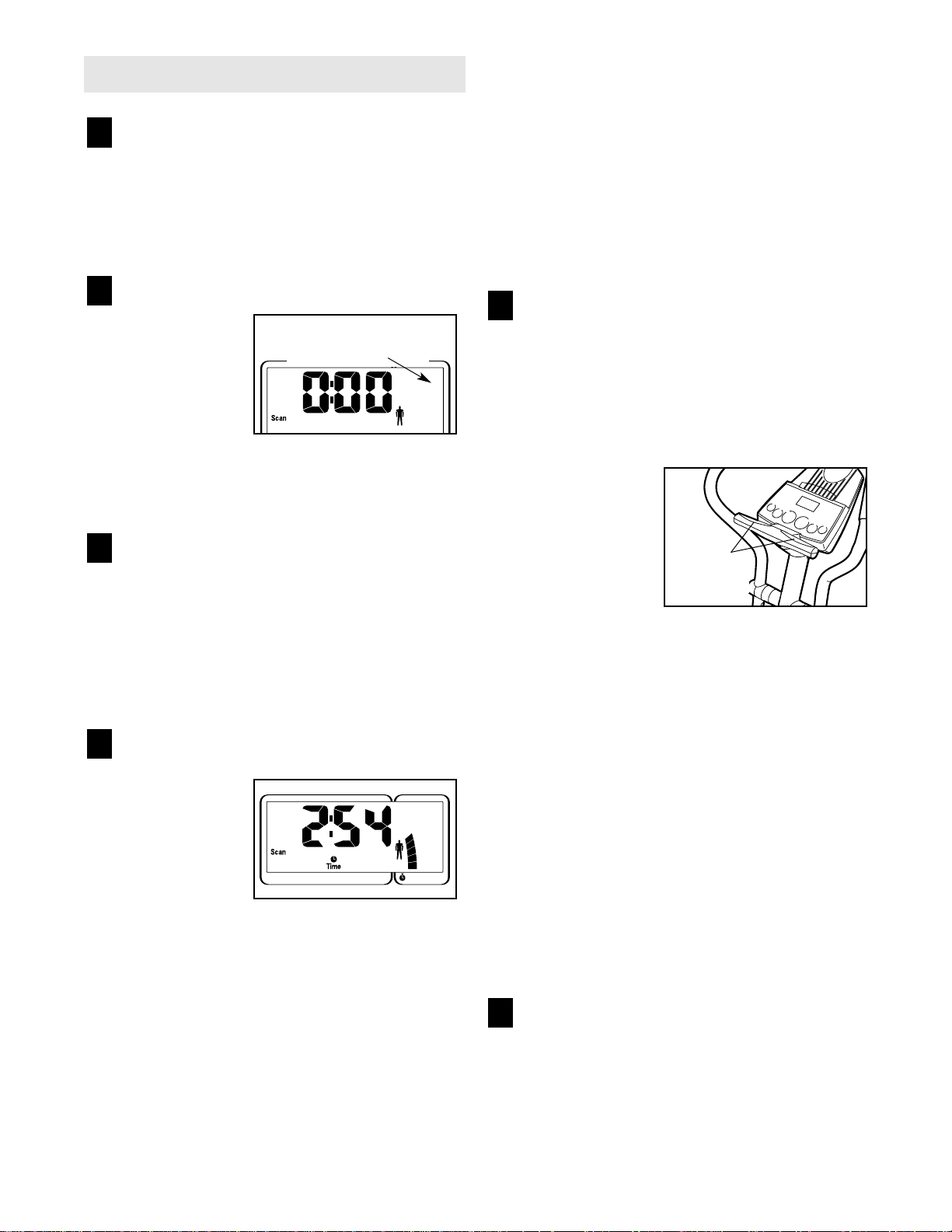

COMMENT UTILISER L’APPAREIL ELLIPTIQUE
ATTENTION :Lisez les conseils
importants dans ce manuel avant d’utiliser l’ap­pareil elliptique.
• Tenez le moniteur cardiaque ou les guidons quand vous montez ou descendez du l’appareil elliptique et à chaque fois que vous l’utilisez.
• Assurez-vous que les pédales sont à l’arrêt à chaque fois que vous descendez de l’appareil.
• Le moniteur cardiaque n’est pas un appareil médical. De nombreux facteurs tel que les mouvements de l’utilisateur pendant l’exerci­ce peuvent rendre la lecture du pouls moins précise. Le moniteur ne sert qu’à donner une idée approximative des fluctuations de pouls lors de l’exercice.
Bouton
de
Pédale
Ressort
de
Pédale
Pédale
8
Pédale
Disque de la Pédale
Poignée de
Moniteur
Cardiaque
Guidons
Poignée
de
Moniteur
Cardiaque
