ProForm PETL407073, PETL407072 User Manual

N° del Modello PETL40707.2 N° di Serie
Riportare il numero di serie nello spazio soprastante per eventuali co­municazioni future.
Etichetta
del Nº di
Serie
DOMANDE?
Se avete domande, oppure rinve­nite parti mancanti, per favore chiamare il:
MANUALE DʼISTRUZIONI
800 865114
lunedì–venerdì, 15.00–18.00 (non accessibile da telefoni cellulari).
email: csitaly@iconeurope.com sito web: iconsupport.eu
ATTENZIONE
Leggere tutte le istruzioni e pre­cauzioni elencate in questo ma­nuale prima di utilizzare questa attrezzatura. Conservare il ma­nuale per future referenze.
www.iconeurope.com
INDICE
POSIZIONE DELLE ETICHETTE DI AVVERTENZA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
PRECAUZIONI IMPORTANTI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
PRIMA DI INIZIARE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
ONTAGGIO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
M
MESSA IN FUNZIONE E REGOLAZIONE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
PIEGATURA E SPOSTANMIENTO DEL TAPIS ROULANT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24
LOCALIZZAZIONE GUASTI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26
GUIDA AGLI ESERCIZI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29
ELENCO PEZZI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30

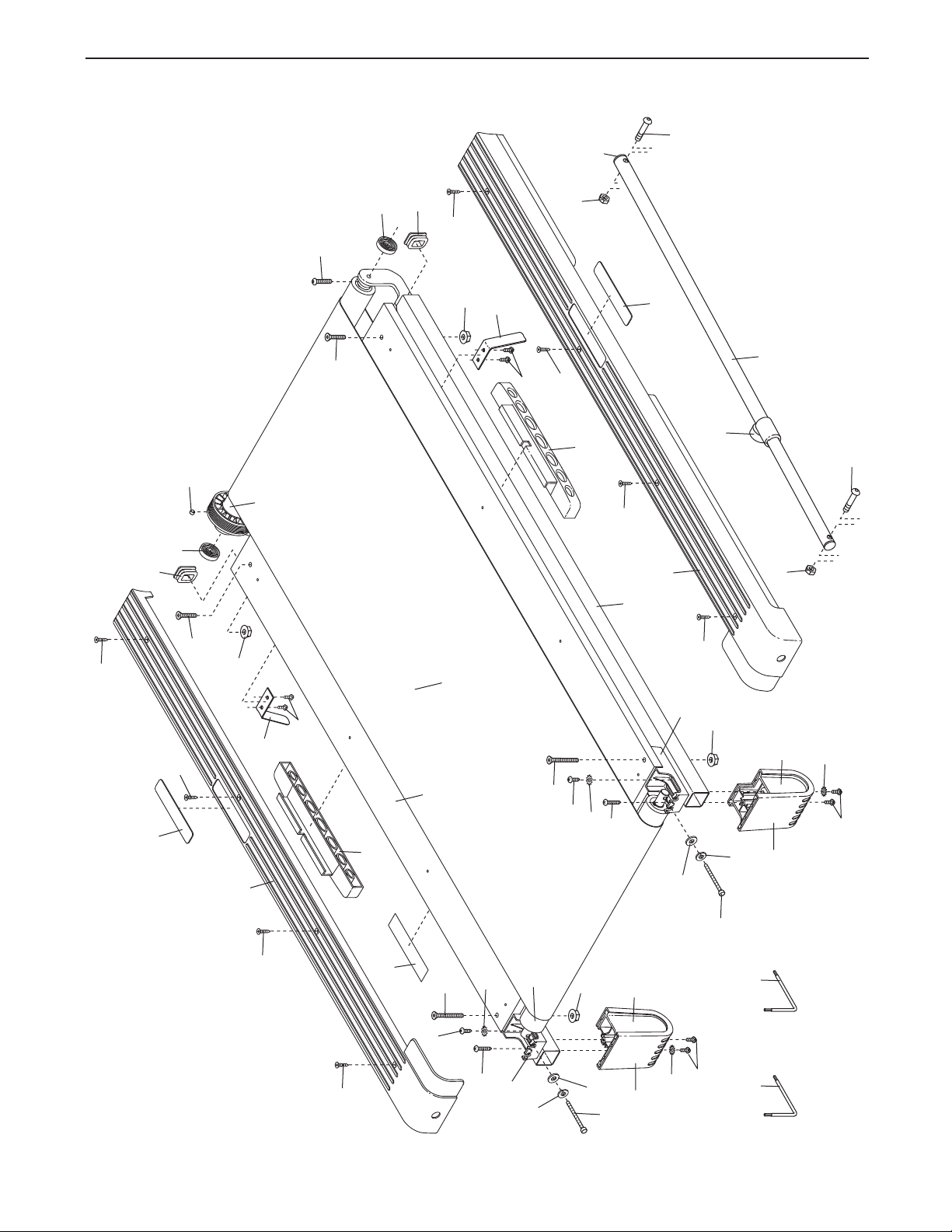

DISEGNO ESPLOSO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32
ORDINAZIONE DEI PEZZI DI RICAMBIO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Retro Copertina
INFORMAZIONI PER IL RICICLAGGIO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Retro Copertina
POSIZIONE DELLE ETICHETTE DI AVVERTENZA
Le etichette di avvertenza raffigurate sono state applicate nelle posizioni indicate. Se
manca un'etichetta o se è illeggibile, si prega di contattare il numero di telefono riportato sulla copertina del presente manuale per ordinarne una in sosti­tuzione. Incollare l'etichetta nella po­sizione indicata. Nota: le etichette possono
non essere rappresentate nella loro dimen­sione reale.
PROFORM è un marchio della ICON IP, Inc.
2
PRECAUZIONI IMPORTANTI
AVVERTENZA: per ridurre il rischio di incidenti gravi, leggere tutte le precauzioni e
e istruzioni importanti contenute nel presente manuale nonché tutte le avvertenze riportate sul tapis
l roulant prima di iniziare a utilizzarlo. ICON non si assume alcuna responsabilità in caso di lesioni per­sonali o danni causati o dovuti all'utilizzo dell'attrezzo.
1. Consultare un medico prima di iniziare qual­siasi programma di esercizio fisico. Questo é raccomandabile soprattutto per le persone oltre i 35 anni di età o persone con problemi fisici preesistenti.
2. Sarà responsabilità del proprietario del tapis roulant di informare adeguatamente qualsiasi persona che farà uso del tapis roulant, delle norme elencate.
3. Utilizzare il tapis roulant solo come viene in­dicato.
4. Posizionare il tapis roulant su una superficie piana con almeno 2,4 m di zona sgombra di­etro di zona sgombra dietro e 0,6 m su ogni lato. Non posizionare il tapis roulant vicino ad acqua, allʼaperto o dove ostruisca unʼapertura dʼaria. Per protezione, coprire il pavimento sottostante il tapis roulant.
5. Tenere il tapis roulant al coperto, lontano dallʼumidità e dalla polvere. Non mettere il tapis roulant in un garage, in terrazza, o vi­cino a fonti dʼacqua.
6. Non utilizzare il tapis roulant dove sono uti­lizzati prodotti per inalazione o per la som­ministrazione di ossigeno.
7. Tenere lontano dalla portata dei bambini di età inferiore ai 12 anni ed animali domestici.
8. Il tapis roulant non dovrebbe essere utilizzato da persone con un peso superiore ai 136 kg.
9. Non permettere a più di una persona alla volta di usare il tapis roulant.
10. Durante lʼallenamento indossare un abbiglia­mento adeguato. Non indossare abiti troppo larghi o che potrebbero impigliarsi nel tapis roulant. Si consigliano articoli sportivi co­modi. Calzare sempre scarpe da corsa. Non
usare mai il tapis roulant a piedi scalzi, in­dossando solo calze o sandali.
11. Inserire la spina direttamente in un circuito con collegamento di massa con capacità a 13 o più ampie (fare riferimento a pagina 12). Non collegare altri apparecchi a questo cir­cuito.
12. Se avete bisogno di una prolunga, usate solo un cavo a 3 conduttori, 3 x 1mm peri 1,5 m di lunghezza.
13. Evitare il contatto del cavo della corrente con superfici calde.
14. Non cercare di muovere il nastro scorrevole quando lʼapparecchio non è alimentato da energia elettrica. Non azionare il tapis roulant se il cavo dʼalimentazione o la spina della corrente sono danneggiati o se il tapis roulant presenta un cattivo funzionamento. (Se il tapis roulant non funzionasse appropri­atamente, vedere LOCALIZZAZIONE GUASTI a pagina 26 di questo manuale.)
15. Prima di utilizzare il tapis roulant, leggere, comprendere e collaudare la procedura di ar­resto di emergenza (vedere ACCENSIONE DEL TAPIS ROULANT a pagina 14).
16. Salire sul nastro scorrevole solo dopo aver azionato il tapis roulant. Durante lʼallenamento tenersi sempre agli corrimani.
17. Il tapis roulant è capace di alte velocità. Regolare la velocità molto lentamente per evitare sbalzi improvvisi.
18. I sensori pulsazioni in dotazione non sono ap­parecchi medici. Vari fattori, tra cui il movi­mento, possono influenzare lʼaccuratezza dei dati della frequenza cardiaca. I sensori sono intesi semplicemente come aiuti nel deter­minare approssimativamente la frequenza car­diaca durante lʼallenamento.
2
che non su-
3
19. Non lasciare il tapis roulant incustodito men­tre è in funzione. Rimuovere sempre la chi-
ve, staccare il cavo di alimentazione e
a portare lʼinterruttore automatico di
ipristino/spegnimento sulla posizione
r spenta quando il tapis roulant non è in uso. (Vedere il disegno a pagina 5 per lʼubicazione dellʼinterruttore automatico).
20. Non tentare di sollevare, abbassare, o spostare il tapis roulant sino a montaggio completo. (Vedere le sezioni MONTAGGIO a pagina 6, e PIEGATURA E SPOSTANMIENTO DEL TAPIS ROULANT a pagina 19). Bisognerà essere in grado di sollevare con facilità 20 kg per potere sollevare, abbassare o muovere il tapis roulant.
22. Non inserire nessun oggetto in qualsiasi apertura del tapis roulant.
23. Ispezionare e stringere appropriatamente
utte le parti del tapis roulant regolarmente.
t
PERICOLO:
4.
2
avo di alimentazione immediatamente dopo
c lʼuso, prima di pulire il tapis roulant e prima di eseguire le procedure di manutenzione e regolazione descritte nel presente manuale. Non rimuovere la calotta del motore se non specificato diversamente dal personale ad­destrato. Qualsiasi altro tipo di manuten­zione, a parte quella indicata in questo man­uale, è di esclusiva competenza dei tecnici autorizzati.
Scollegare sempre il
21. Durante lo spostamento o quando si piega il tapis roulant, accertarsi che la chiusura a scatto sia completamente bloccata.
CUSTODIRE QUESTE ISTRUZIONI
25. Questo tapis roulant è stato realizzato solo per uso privato. Non usare questo tapis roulant per scopi commerciali, non affittarlo e non usarlo negli istituti pubblici.
4
PRIMA DI INIZIARE
Grazie per avere scelto il nuovo tapis roulant PRO-
®
ORM
F nologia avanzata e un design innovativo per aiutarvi a ottenere il massimo dal vostro esercizio comodamente a casa vostra. E una volta terminato lʼallenamento,
ʼinnovativo PF 3.8 potrà essere piegato, occupando
l così meno della metà dello spazio di altri tapis roulant.
Onde evitare problemi, si consiglia di leggere at­tentamente il presente manuale prima di utilizzare il tapis roulant. Per qualsiasi domanda relativa al con-
F 3.8. Il tapis roulant PF 3.8 unisce una tec-
P
Ventola
Contenitore Accessori
Corrimano
tenuto del presente manuale, si prega di consultare la
opertina del manuale. Per poter soddisfare rapida-
c mente ogni eventuale richiesta, prima di contattarci è necessario munirsi del numero del modello e del nu­mero di serie. Il numero del modello e la posizione del-
'etichetta che riporta il numero di serie sono indicati
l nella copertina del presente manuale.
Prima di proseguire ulteriormente si prega di osservare il grafico sottostante per poter familiarizzare con le parti contrassegnate.
Leggio
Consolle
Sensore pulsazioni
Chiave/Fermaglio
Montante
Nastro Scorrevole
Poggia Piedi
Rullo Posteriore Bullone Regolazione
Reprisina/Spento
Interruttore
Automatico
Cavo di
alimentazione
Piattaforma Nastro
Ammortizzata
5
MONTAGGIO
Dado da 3/8"
(8)–4
Tornillo Punta Broca
de 1” (2)–4
Spaziatore
Gommino Base
(13)–2
Rondella a Stella
da 3/8" (9)–7
Rondella a Stella
da 1/4" (10)–6
Bullone da 3/8" x 4 1/2" (6)–4
Perno de 1/4" x
1/2" (7)–6
Bullone da 3/8" x 1 1/4" (5)–3
Bullone da 3/8" x 2" (4)–6
l montaggio richiede due persone. Collocare tutte le parti in unʼarea sgombra e rimuovere il materiale
I
dʼimballaggio; non sbarazzarsi del materiale dʼimballaggio sino a completo montaggio. Nota: La parte inferiore del nastro scorrevole è ricoperta di lubrificante ad alta resa. Durante il trasporto, una piccola quantità di lubrificante potrebbe trasferirsi sul tappeto o sul cartone di trasporto. Questa non ha effetto sul funzionamento del tapis
oulant. Se cʼè del lubrificante sul tappeto, asciugare il lubrificante con un panno morbido e detersivo dolce e non
r abrasivo.
Il montaggio richiede lʼinclusa chiave esagonale un vostro cacciavite di croce , una chi­ave regolabile , e un paio di pinze per tagliare i fili .
Per l'identificazione delle parti di montaggio osservare i grafici sotto. Il numero fra parentesi sotto ogni disegno è il numero chiave di ogni pezzo, tratto dall'ELENCO DEI PEZZI verso la fine del presente manuale. Il numero dopo le parentesi è la quantità necessaria per il montaggio. Nota: alcuni pezzi piccoli sono stati premontati.
Se un pezzo non si trova nel sacchetto dei pezzi, controllare se è stato premontato. Al fine di evitare danni ai componenti in plastica, non utilizzare strumenti alimentati elettricamente per il montaggio. In dotazione potrà venire fornito altro hardware.
1. Accertare che il cavo di alimentazione sia scollegato.
Rimuovere il Dado da 3/8” (8), il Bullone (D) e il sostegno di spedizione (C) dalla Base (83). Retire o suporte de envio do outro lado do tapete rolante. Elimine os suportes de envio e os bulloni.
1
6
8
D
83
C
. Facendo ricorso allʼaiuto di unʼaltra persona, in-
2
clinare attentamente il tapis roulant sul lato sin-
stro. Piegare parzialmente il Telaio (56) per ren-
i dere il tapis roulant più stabile; non piegare
completamente il Telaio a questo punto.
imuovere ed eliminare i due bulloni (A) indicati
R e il sostegno di spedizione (B).
2
A
38
81
56
B
Foro
3
8
Tagliare la fascetta che fissa il Cavo Montante (38) alla Base (83). Localizzare la fascetta nel foro indicato sulla Base e utilizzarlo per estrarre il Cavo Montante dal foro.
Montare un Gommino Base (81) sulla Base (83) nel punto indicato con uno Spaziatore Gommino Base (13) e una Vite Tek da 1” (2). Quindi, montare un altro Gommino Base (81) con una sola Vite Tek da 1” (2).
3. Montare una Ruota (84) con il Bullone da 3/8" x 2" (4) e il Dado da 3/8" (8) appena rimossi nel fase 1. Non serrare eccessivamente il Dado:
la Ruota deve poter girare liberamente.
2
Tie
13
81
2
3
83
4
84
4. Identificare il Montante Destro (78) e lo Spaziatore Montante Destro (79), contrasseg­nati da adesivi. Inserire il Cavo Montante (38) attraverso lo Spaziatore Montante Destro come indicato.
Vedere il disegno allegato. Legare saldamente la fascetta cavo nel Montante Destro (78) attorno allʼestremità del Cavo Montante (38). Facendo ri­corso allʼaiuto di unʼaltra persona, reggere il Montante Destro vicino alla Base (83). Quindi, tirare l'estremità opposta della fascetta cavo fino a quando il Cavo Montante attraversa completa­mente il Montante Destro.
4
38
38
8
78
Fascetta
83
78
38
79
7
5. Reggere uno Spaziatore Bullone (80) allʼinterno dellʼestremità inferiore del Montante Destro (78). Inserire un Bullone da 3/8” x 4 1/2” (6) con una Rondella a Stella da 3/8” (9) nel Montante Destro
nello Spaziatore Bullone. Ripetere questa fase
e con un secondo Spaziatore Bullone (80), un Bullone da 3/8” x 4 1/2” (6) e una Rondella a Stella da 3/8” (9).
Reggere lo Spaziatore Montante Destro (79) e il Montante Destro (78) contro la Base (83).
Prestare attenzione a non pizzicare il Cavo Montante (38). Serrare manualmente i Bulloni da 3/8” x 4 1/2” (6); non serrare completamente i Bulloni a questo punto.
Premere un Cappuccio Base (77) sulla Base (83).
5
78
83
6
9
38
80
80
77
79
6. Facendo ricorso allʼaiuto di unʼaltra persona, in­clinare attentamente il tapis roulant sul lato destro. Piegare parzialmente il Telaio (56) per rendere il tapis roulant più stabile; non piegare completa-
mente il Telaio a questo punto.
Rimuovere ed eliminare i due bulloni (A) indicati e il sostegno di spedizione (B).
Montare un Gommino Base (81) sulla Base (83) nel punto indicato con una Vite Tek da 1” (2) e uno Spaziatore Gommino Base (13). Quindi, montare un altro Gommino Base (81) con una sola Vite Tek da 1” (2).
Montare una Ruota (84) con il Bullone da 3/8" x 2" (4) e il Dado da 3/8" (8) appena rimossi nel fase 1. Non serrare eccessivamente il Dado: la Ruota
deve poter girare liberamente. Eliminare il sostegno di spedizione.
7. Facendo ricorso allʼaiuto di unʼaltra persona, reg­gere uno Spaziatore Bullone (80) allʼinterno dellʼestremità inferiore del Montante Sinistro (74). Inserire un Bullone da 3/8” x 4 1/2” (6) con una Rondella a Stella da 3/8” (9) nel Montante Sinistro e nello Spaziatore Bullone. Ripetere questa fase con un secondo Spaziatore Bullone (80), un Bullone da 3/8” x 4 1/2” (6) e una Rondella a Stella da 3/8” (9).
Orientare il Montante Sinistro (74) e lo Spaziatore Montante Sinistro (76) nel modo indicato. Reggere lo Spaziatore Montante Sinistro e il Montante Sinistro contro la Base (83). Serrare manualmente i Bulloni da 3/8” x 4 1/2” (6); non
serrare completamente i Bulloni a questo punto.
6
A
81
2
7
6
9
80
80
77
83
B
83
56
4
13
84
81
2
76
8
74
Premere un Cappuccio Base (77) sulla Base (83).
8
8. Fissare il Sostegno Chiusura a Scatto (114) al Base (83) facendo due Bullone da 3/8" x 2" (4) e il Dado da 3/8" (8).
Facendo ricorso allʼaiuto di unʼaltra persona, in-
linare il tapis roulant in modo tale che la Base
c (83) poggi sul pavimento.
8
9. Ricorrere a unʼaltra persona per reggere il Ponte (95) vicino al Montante Destro (78). Rimuovere la fascetta cavo dal Cavo Montante (38).
Collegare il Cavo Montante (38) al Cavo Ponte (52). Vedere il disegno allegato. I connettori
dovrebbero inserirsi agevolmente uno nellʼaltro e scattare in posizione. Qualora ciò
non accada, ruotare un connettore e riprovare.
QUALORA I CONNETTORI NON VENGANO COLLEGATI CORRETTAMENTE, LA CON­SOLLE POTREBBE RISULTARNE DANNEG­GIATA QUANDO SI ATTIVA LʼALIMENTAZIONE.
83
9
52
Fascetta
8
114
4
95
38
78
52
10. Inserire i connettori indicati nel Montante Destro (78).
Quindi inserire il lato anteriore delle staffe sul Ponte (95) nei Montanti (74, 78) e in seguito in­serire completamente le staffe. Accertare che i
bordi in plastica del Ponte siano allʼinterno dei Montanti. Prestare attenzione a non pizzi­care i fili.
Fissare il Ponte (95) con sei Bulloni da 1/4" x 1/2" (7) e sei Rondelle a Stella da 1/4" (10); Pre-
avvitare prima i due Bulloni indicati prima degli altri quattro e poi serrarli.
Vedere le fasi 5 e 7. Serrare i quattro Bulloni da
3/8" x 41/2" (6).
10
7
Avvitare
Per
Primi
74
10
38
95
Connettori
7
Bordo
7
10
Avvitare
Per
Primi
7
Anteriore
78
9
11.Richiedere lʼassistenza di unʼaltra persona per
reggere il gruppo consolle vicino al Ponte (95). Collegare il Cavo Ponte (52) al cavo del gruppo consolle. Vedere il disegno allegato nella fase
. I connettori dovrebbero inserirsi agevol-
9 mente uno nellʼaltro e scattare in posizione
Qualora ciò non accada, ruotare un connettore e riprovare. QUALORA I CONNETTORI NON
ENGANO COLLEGATI CORRETTAMENTE,
V LA CONSOLLE POTREBBE RISULTARNE DANNEGGIATA QUANDO SI ATTIVA LʼALIMENTAZIONE.
Collegare il Filo Messa a Terra Consolle (101) al filo di messa a terra del gruppo consolle. Inserire i cavi nel gruppo consolle.
Montare il gruppo consolle con tre Bulloni da 3/8" x 11/4" (5) e tre Rondelle a Stella da 3/8" (9). Prestare attenzione a non pizzicare i fili.
1
1
Gruppo
Consolle
101
52
95
9
5
12. Localizzare la Chiusura a Scatto dʼImmagazzi­naggio (53). Rimuovere la fascetta dallʼestremità del tubo. Accertare che il manicotto sia stato in­filato sul foro indicato e che la Manopola Chiusura a Scatto (54) sia bloccata nel foro.
Tirare il manicotto per accertare che sia bloccato in posizione.
12
Tubo
54
Foro
Manicotto
53
10
13. Sollevare il Telaio (56) nella posizione indicata.
Ricorrere allʼaiuto di unʼaltra persona per sorreggere il Telaio fino al completamento di questa fase.
Orientare la Chiusura a Scatto di Immagazzi­naggio (53) in modo tale che il fusto grande e la Manopola Chiusura a Scatto (54) si trovino nella
osizione indicata. Fissare lʼestremità inferiore
p della Chiusura a Scatto di Immagazzinaggio al Sostegno Chiusura a Scatto (83) con un Bullone da 3/8” x 2” (4) e un Dado da 3/8” (8).
Fissare lʼestremità superiore della Chiusura a Scatto di Immagazzinaggio (53) al sostegno sul Telaio (56) con un Bullone da 3/8” x 2” (4) e un Dado da 3/8” (8). Nota: Potrà rendersi neces­sario spostare il Telaio avanti e indietro per allineare la Chiusura a Scatto di Immagazzi­naggio con il sostegno.
Abbassare il Telaio (56) (vedere la sezione COME ABBASSARE IL TAPIS ROULANT PER LʼUSO a pagina 25).
13
8
54
56
4
53
Fusto Grande
114
8
4
14. Accertare che tutti i pezzi siano opportunamente serrati prima di utilizzare il tapis roulant. Qualora sugli adesivi del tapis roulant siano presenti pellicole di plastica trasparente, rimuovere le pellicole. Posizionare un tappetino sotto il tapis roulant al fine di proteggere il pavimento o la moquette. Nota: In dotazione potrà venire fornito altro hardware Conservare le chiavi esagonali in dotazione in un luogo sicuro; la chiave esagonale grande viene utilizzata per regolare il nastro scorrevole (vedere pagine 27 e 28).
Qualora sia stato acquistato il cardiofrequenzimetro a torace opzionale (vedere pagina 23), seguire le fasi di seguito per installare il ricevitore accluso al cardiofrequenzimetro a torace.
1. Accertare che il cavo di alimentazione sia
scollegato. Rimuovere le Viti da 1/2” (1) indicate
e lo Sportello dʼAccesso (87) dal Retro Consolle (91).
2. Collegare il cavo sul ricevitore (A) al cavo indi-
cato che fuoriesce dal Retro Consolle (91).
Sorreggere il ricevitore in modo che il cilindro piccolo sia orientato nel modo indicato e sia rivolto verso il Retro Consolle. Fissare il ricevi-
tore ai puntali in plastica sul Portello di Accesso (87) con le due viti piccole in dotazione.
3. Accertare che i fili non siano pizzicati.
Rimontare il Portello di Accesso (87) con le Viti da 1/2" (1). Eliminare gli altri cavi in dotazione con il ricevitore.
91
87
Filo
Viti
Piccole
1
A
Cilindro
Piccolo
11
Loading...
+ 25 hidden pages
