Pro-Form Endurance S7 User Manual [pl]
Nr modelu PETL79714.0
Nr seryjny
Napisać numer seryjny w linijce
po-wyżej dla późniejszej identykacji
pliku.
Nalepka z
numerem
seryjnym
OBSŁUGA KLIENTA
W razie pytań, brakujących lub
uszkodzonych części, prosimy
zapoznać się z dołączoną stroną
DECATHLON CUSTOMER
SERVICE INFORMATION lub
skontaktować ze sklepem, w którym
zakupiono ten produkt.
INSTRUKCJA OBSŁUGI
Strona internetowa:
www.iconsupport.eu
UWAGA
Przeczytaj wszystkie środki
ostrożności i instrukcje obsługi
przed korzystaniem z tego
sprzętu. Zachowaj niniejszą instrukcję obsługi do
przyszłego użytku.
www.iconeurope.com
SPIS TREŚCI
UMIESZCZENIE NALEPEK OSTRZEGAWCZYCH .................................................2
WAŻNE ŚRODKI OSTROŻNOŚCI ..............................................................3
ZANIM ZACZNIESZ .........................................................................5
TABELA IDENTYFIKUJĄCA CZĘŚCI ............................................................6
MONTAŻ ..................................................................................7
JAK KORZYSTAĆ Z BIEŻNI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16
JAK SKŁADAĆ I PRZEMIESZCZAĆ BIEŻNIĘ ....................................................23
KONSERWACJA ORAZ WYKRYWANIE I USUWANIE USTEREK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24
WSKAZÓWKI DOTYCZĄCE ĆWICZEŃ .........................................................27
LISTA CZĘŚCI .............................................................................30
RYSUNEK ZŁOŻENIOWY ...................................................................32
ZAMAWIANIE CZĘŚCI ZAMIENNYCH. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Tylna okładka
INFORMACJE O RECYKLINGU. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Tylna okładka
UMIESZCZENIE NALEPEK OSTRZEGAWCZYCH
Nalepki ostrzegawcze pokazane tutaj są
dołączone do tego produktu. Naklej nalepki ostrzegawcze na angielskojęzycznych nalepkach we
wskazanych miejscach. Pokazane tutaj nalepki
ostrzegawcze zostały umieszczone we wskazanych miejscach. Jeśli nalepki brak lub jest
nieczytelna, proszę zadzwonić pod numer
telefonu podany na pierwszej stronie okładki
niniejszego podręcznika i poprosić o darmową nalepkę zamienną. Umieścić nalepkę w
pokazanym miejscu. Uwaga: nalepki mogą być
pokazane w rozmiarze innym, niż rzeczywisty.
PROFORM jest zarejestrowanym znakiem towarowym rmy ICON IP, Inc.
2
WAŻNE ŚRODKI OSTROŻNOŚCI
OSTRZEŻENIE: aby zminimalizować ryzyko poważnych obrażeń, należy przeczytać
o wszystkich ważnych środkach ostrożności w niniejszym podręczniku jak też wszystkie ostrzeżenia
umieszczone na Twojej bieżni przed użyciem bieżni. ICON nie ponosi odpowiedzialności za
obrażenia ciała lub straty majątkowe spowodowane przez produkt lub przez jego użycie.
1. Na właścicielu bieżni spoczywa obowiązek
poinformowania wszystkich jej użytkowników
o ostrzeżeniach i środkach ostrożności.
2. Przed rozpoczęciem jakiegokolwiek programu ćwiczeń należy skonsultować się z
lekarzem. Jest to szczególnie ważne dla osób
powyżej 35. roku życia lub mających problemy zdrowotne.
3. Używać bieżni wyłącznie w sposób opisany
poniżej.
4. Bieżnia służy tylko do użytku domowego.
Bieżnia nie nadaje się do zastosowań
komercyjnych, do wynajmu i użytkowania w
instytucjach.
5. Trzymać bieżnię w pomieszczeniu, z dala
od kurzu i wilgoci. Nie umieszczać bieżni w
garażu, na zadaszonym patio ani w pobliżu
wody.
6. Ustawić bieżnię na równej powierzchni,
zachowując przynajmniej 8 stóp (2,4 m)
wolnego miejsca za nią i 2 stopy (0,6 m) po
bokach. Nie umieszczać bieżni w miejscu,
w którym blokowane są otwory wentylacyjne. Aby uniknąć uszkodzenia podłogi lub
dywanu, pod bieżnią umieścić matę.
7. Nie używać bieżni w pomieszczeniach, w których stosuje się produkty w aerozolu lub tlen.
mężczyzn. Zawsze należy mieć na sobie buty
sportowe. Nigdy nie należy korzystać z bieżni
na boso, w skarpetach czy w sandałach.

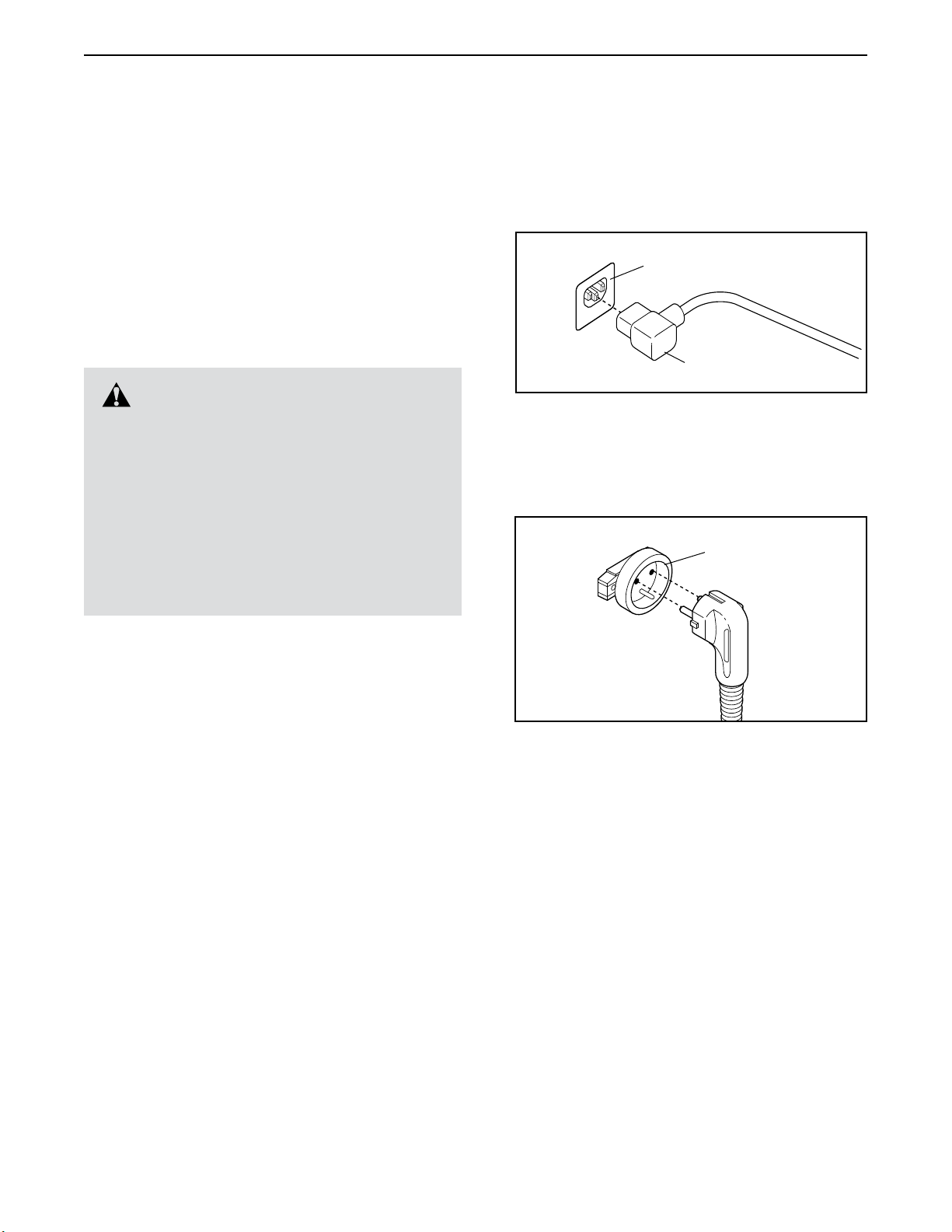

12. Przewód zasilający (patrz str. 16) należy
podłączyć do obwodu uziemionego. Do tego
samego obwodu nie wolno podłączać innych
urządzeń.
13. Jeśli potrzebny jest przedłużacz, należy
stosować tylko przewód z uziemieniem, o
średnicy 14 (1 mm2), nie dłuższy niż 5 stóp
(1,5 metra).
14. Należy trzymać przewód zasilający z dala od
nagrzanych powierzchni.
15. Nigdy nie należy poruszać pasem, kiedy
zasilanie bieżni jest odłączone. Nie używać
bieżni, jeśli przewód zasilający lub wtyczka
są uszkodzone lub jeśli bieżnia nie działa prawidłowo. (Jeśli bieżnia nie działa prawidłowo,
patrz KONSERWACJA ORAZ WYKRYWANIE I
USUWANIE USTEREK na str. 24.)
16. Przed użyciem bieżni należy przeczytać,
zrozumieć i przetestować procedurę zatrzymywania awaryjnego bieżni (patrz JAK
WŁĄCZYĆ ZASILANIE na str. 18).
17. Nigdy nie należy uruchamiać bieżni, stojąc na
pasie. W czasie korzystania z bieżni należy
zawsze trzymać się poręczy.
8. Nie dopuszczać do kontaktu z bieżnią dzieci
w wieku poniżej 12 lat i zwierząt domowych.
9. Z bieżni mogą korzystać wyłącznie osoby o
masie do 300 funtów (136 kg).
10. Na bieżni może przebywać tylko jedna osoba.
11. W czasie korzystania z bieżni należy mieć
na sobie odpowiednią odzież sportową. Nie
należy wkładać luźnych ubrań, które mogłyby
wkręcić się w mechanizm bieżni. Sportowe
ubrania zaleca się zarówno dla kobiet, jak i
18. Bieżnia może osiągać duże prędkości.
Prędkość należy zmieniać stopniowo, aby
uniknąć nagłych szarpnięć.
19. Monitor rytmu pracy serca nie jest urządzeniem lekarskim. Na dokładność odczytów
rytmu pracy serca mogą wpłynąć różne czynniki, na przykład poruszanie się użytkownika.
Monitor rytmu pracy serca ma służyć jedynie
jako pomoc w ćwiczeniach w zakresie ogólnego określania tendencji zmian rytmu pracy
serca.
3
20. Nie należy nigdy oddalać się od uruchomio-
nej bieżni. Jeśli bieżnia nie jest używana,
należy wyjąć klucz, przesunąć wyłącznik do
pozycji Off (wyłącz) (położenie wyłącznika
przedstawiono na rysunku na str. 5) i odłączyć przewód zasilający.
21. Nie należy przesuwać bieżni przed ukończeniem jej montażu. (Patrz MONTAŻ na str.
23 oraz JAK SKŁADAĆ I PRZEMIESZCZAĆ
BIEŻNIĘ na str. page 23.) Aby przemieścić
bieżnię, trzeba być w stanie bezpiecznie
unieść 45 funtów (20 kg).
22. Składając lub przesuwając bieżnię,
należy upewnić się, że zatrzask zamykający bezpiecznie trzyma ramę w pozycji
przechowywania.
23. Nie należy zmieniać pochylenia bieżni
poprzez podkładanie pod nią jakichkolwiek
przedmiotów.
24. Nigdy nie należy wkładać żadnych przedmiotów w otwory bieżni.
25. Należy regularnie badać i odpowiednio
dokręcać wszystkie elementy bieżni.
26. NIEBEZPIECZEŃSTWO:
zaraz po zakończeniu ćwiczeń, przed czyszczeniem bieżni oraz przed konserwacją i
opisanymi w niniejszym podręczniku procedurami regulacji należy zawsze odłączyć
przewód zasilający. Nigdy nie należy zdejmować pokrywy silnika, chyba że jest to
zalecane przez przedstawiciela autoryzowa-
nego serwisu. Czynności serwisowe, których
nie opisano w niniejszym podręczniku,
powinny być przeprowadzane wyłącznie
przez przedstawiciela autoryzowanego
serwisu.
27. Przemęczenie podczas ćwiczeń może skut-
kować poważnymi obrażeniami lub śmiercią.
W przypadku wystąpienia bólu lub zawrotów
głowy podczas wykonywania ćwiczeń należy
natychmiast przerwać ćwiczenia i odpocząć.
ZACHOWAJ TĘ INSTRUKCJĘ OBSŁUGI
4
ZANIM ZACZNIESZ
Dziękujemy za wybór nowej bieżni PROFORM®
ENDURANCE S7. Bieżnia ENDURANCE S7 oferuje
imponujący zestaw funkcji, dzięki którym ćwiczenia w
domu będą skuteczniejsze i przyjemniejsze.
Dla własnej korzyści, przeczytaj uważnie niniejszy podręcznik przed rozpoczęciem korzystania z
bieżni. Jeśli będziesz mieć pytania po przeczytaniu
niniejszego podręcznika, prosimy o spojrzenie na
Długość: 185 cm
Szerokość: 91 cm
Poręcz
pierwszą stronę okładki niniejszego podręcznika. Aby
pomóc nam w rozwiązaniu Twego problemu, zanotuj
numer modelu produktu oraz numer seryjny przed
skontaktowaniem się z nami. Numer modelu oraz
miejsce naklejki z numerem seryjnym są pokazane na
pierwszej stronie okładki niniejszego podręcznika.
Przed dalszą lekturą prosimy o zapoznanie się z częściami oznakowanymi na poniższej ilustracji.
Konsola
Monitor rytmu
pracy serca
Klucz/Zacisk
Pas bieżni
Szyna podstawy
Krążek koła pasowego luźnego
Wkręty regulacyjne
Pokrywa silnika
Wyłącznik
Kółko
Poduszki platformy
5
TABELA IDENTYFIKUJĄCA CZĘŚCI
Prosimy kierować się poniższymi rysunkami w celu rozpoznania części użytych do montażu. Liczba w nawiasach
poniżej każdego rysunku to kluczowy numer części z LISTY CZĘŚCI znajdującej się pod koniec niniejszego podręcznika. Liczba po nawiasach to liczba części potrzebnych do montażu. Uwaga: jeśli części nie ma w torbie z
częściami, sprawdź, czy została ona już zmontowana. Dodatkowego sprzętu mogą być włączone.
Podkładka
odginana 1/4" (26)–4
Rozpórka
zatrzasku (100)–2
Wkręt 5/16" x 1 3/4"
Podkładka odginana
5/16" (11)–8
Wkręt srebrny
#8 x 1/2" (10)–1
Wkręt 5/16" x 3/4"
(6)–2
(9)–2
Podkładka
odginana 3/8" (13)–6
Wkręt #8 x 1/2"
(1)–8
Wkręt 5/16" x 1 1/4"
(5)–2
Śruba 5/16" x 1 3/4"
(41)–1
Nakrętka 5/16"
(63)–2
Wkręt #8 x 3/4"
(4)–8
Śruba pasowana
5/16" x 2 1/4" (62)–1
Wkręt 5/16" x 2 1/4" (28)–4
Wkręt 3/8" x 4" (7)–6
6
MONTAŻ
• Do montażu potrzebne są dwie osoby.
• Umieścić wszystkie części w uprzątniętym miej-
scu i usunąć wszystkie materiały opakowaniowe.
Nie wyrzucać materiałów opakowaniowych do
zakończenia wszystkich etapów montażu.
• Po transporcie na zewnętrznych częściach bieżni
może znajdować się smar. Jest to normalne. Jeśli
na bieżni znajduje się smar, należy wytrzeć go
miękką szmatką z łagodnym, nieściernym środkiem czyszczącym.
• Części lewe oznaczone są „L” lub „Left,” a prawe
– „R” lub „Right.”
1. Udaj się na stronę internetową
www.iconsupport.eu i zarejestruj produkt.
• aktywacja gwarancji
• oszczędność czasu przy kontakcie z obsługą
klienta
• Informacje pomocne w identykacji małych części
znajdują się na str. 6.
• Do montażu niezbędne są następujące
narzędzia:
załączone klucze sześciokątne
jeden śrubokręt krzyżakowy
Nie należy używać narzędzi z napędem elektrycznym, aby nie zniszczyć części bieżni.
1
• informowanie przez nas o nowych wersjach i
specjalnych ofertach
Uwaga: jeśli nie masz dostępu do Internetu,
zadzwoń do OBSŁUGI KLIENTA (p. czołowa
okładka niniejszego podręcznika) by
zarejestrować produkt.
7
2. Należy upewnić się, że przewód zasilający
jest odłączony.
Wcisnąć zaślepkę podstawy (74) z obu stron
podstawy (94).
Odnaleźć prawy wspornik (90). Niech druga
osoba przytrzyma prawy wspornik w pobliżu
podstawy (94).
2
81
Sznurek
81
90
Patrz rysunek w tekście. Zawiązać sznurek do
przeciągnięcia przewodu prawego wspornika
(90) mocno wokół końca przewodu wspornika
(81). Następnie włożyć przewód wspornika do
dolnego końca prawego wspornika, przeciągając
drugi koniec sznurka do przeciągnięcia przewodu przez prawy wspornik.
3. Umieścić prawy wspornik (90) przy podstawie
(94). Wcisnąć przelotkę (77) do kwadratowego
otworu w prawym wsporniku. Uważać, aby nie
przyciąć przewodu uziomowego.
Następnie przymocować przewód uziomowy do
prawego wspornika (90) za pomocą srebrnego
wkręta #8 x 1/2" (10), jak pokazano na rysunku.
74
3
Sznurek do
przeciągnięcia
przewodu
74
94
90
94
Przewód
uziomowy
10
90
77
Kwadratowy
otwór
8
4. Przytrzymać prawy wspornik (90) dosunięty do
podstawy (94). Uważać, aby nie przycisnąć
przewodów. Częściowo dokręcić trzy wkręty
3/8" x 4" (7) za pomocą trzech podkładek
odginanych 3/8" (13) do prawego wspornika i
podstawy. Nie dokręcać jeszcze wkrętów do
końca.
Na takiej samej zasadzie przymocować lewy
wspornik (nie pokazano na rysunku). Uwaga:
z lewej strony nie ma przewodów.
4
90
13
7
Przewody
94
5. Odnaleźć lewą i prawą osłonę podstawy (82,
83). Nasunąć lewą i prawą osłonę podstawy na
lewy i prawy wspornik (89, 90), jak pokazano na
rysunku. Nie wciskać jeszcze osłon podstawy na
miejsce.
5
89
82
90
83
9
6. Odnaleźć prawą poręcz (84).
Przymocować prawą poręcz (84) do prawego
wspornika (90) za pomocą dwóch wkrętów 5/16"
x 2 1/4" (28) i dwóch podkładek odginanych
5/16" (11). Uważać, aby nie przyciąć prze-
wodu wspornika (81). Założyć oba wkręty, a
następnie je dokręcić.
6
28
11
84
W ten sam sposób przymocować lewą poręcz
(nie pokazano na rysunku) do lewego wspornika (nie pokazano na rysunku). Uwaga: z
lewej strony nie ma przewodów.
7. Położyć podstawę konsoli (64) przednią stroną w
dół na miękkiej powierzchni, aby uniknąć zadrapania podstawy konsoli. Nie unosić podstawy
konsoli za czujniki dotykowe.
Zdjąć i odłożyć na bok cztery oznaczone wkręty
1/4" x 1/2" (2).
Odnaleźć lewą podstawkę (36). Przymocować
lewą podstawkę za pomocą czterech wkrętów #8
x 1/2" (1).
81
90
7
27
2
1
64
1
Przymocować prawą podstawkę (27) za pomocą
czterech wkrętów #8 x 1/2" (1).
10
Czujniki
dotykowe
36
2
8. Z pomocą drugiej osoby przytrzymać moduł
konsoli w pobliżu prawej poręczy (84) i lewej
poręczy (nie pokazano na rysunku).
Patrz rysunek w tekście. Przyłączyć przewód
wspornika (81) do przewodu konsoli. Złącza
powinny z łatwością wsunąć się jedno w drugie i zatrzasnąć. Jeśli tak się nie stanie, należy
przekręcić jedno ze złączy i spróbować ponownie. NIEPRAWIDŁOWE POŁĄCZENIE ZŁĄCZY
GROZI USZKODZENIEM KONSOLI PO WŁĄCZENIU ZASILANIA. Następnie należy usunąć
sznurek do przeciągnięcia przewodu z przewodu
wspornika.
8
Moduł
konsoli
Przewód
konsoli
84
81
Sznurek
do
przecią-
gnięcia
przewodu
Przewód
konsoli
81

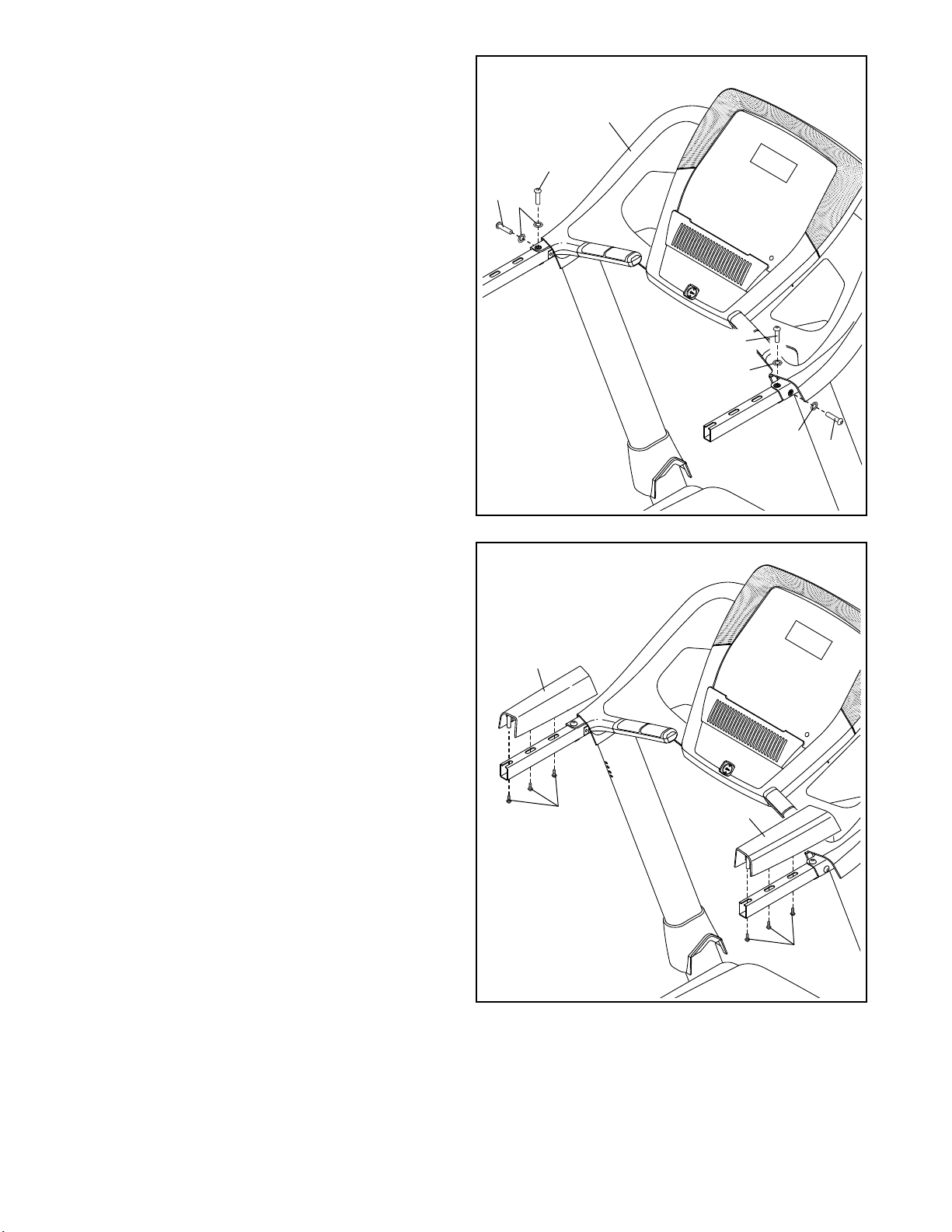

9. Umieścić moduł konsoli na lewej i prawej porę-
czy (84, 85). Upewnić się, że żadne przewody
nie są ściśnięte. Włożyć zwisający przewód
wspornika (81) do prawego wspornika (90).
Przymocować moduł konsoli do uchwytów na
poręczach (84, 85) za pomocą czterech wkrętów
1/4" x 1/2" (2) odkręconych wcześniej w kroku 7
oraz czterech podkładek odginanych 1/4" (26).
Nie dokręcać jeszcze wkrętów.
9
84
26
2
81
90
Moduł konsoli
85
26
2
11
Loading...
