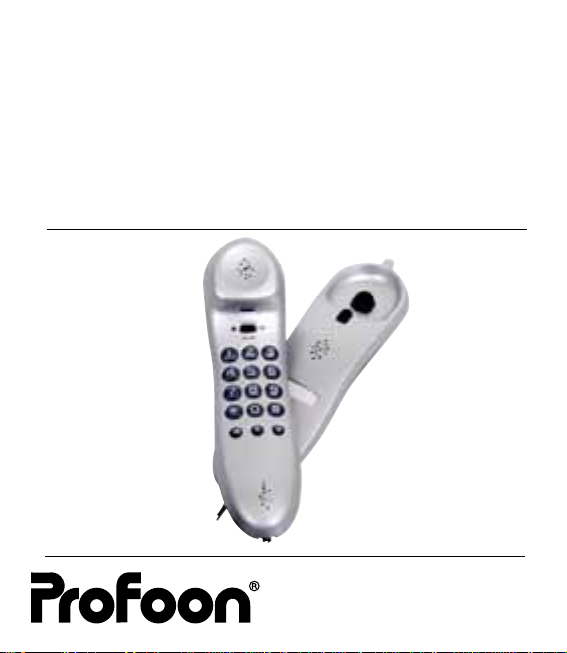

Profoon TX-106, DTX-106 Operating Instructions

GEBRUIKSAANWIJZING

DE D’EMPLOI

MO

USERS MANUAL

GEBRAUCHSANWEISUNG

MANUAL DE INSTRUÇÕES

TX-106

NL

VERKLARING VAN

NETWERKCOMPATIBILITEIT

De Profoon TX-106 is ontworpen
voor gebruik op de ‘openbare
geschakelde telefonie netwerken
(analoog enkellijns)’ van telefo­nie- en kabelmaatschappijen bin­nen de Europese Unie.

INSTALLATIE

De TX-106 kan als wandtoestel
gebruikt worden. Boor boven
elkaar en met een onderlinge
afstand van 5,7cm twee gaten in
de wand en plaats hierin plug en
schroef. Laat de schroef enkele
millimeters uitsteken.

Per land danwel provider kan
een ander aansluitsnoer met
stekker benodigd zijn.

De Profoon TX-106 voldoet aan
de essentiële voorwaarden en
voorzieningen zoals omschreven
in de Europese richtlijn 1999/5/
EC.

VERKLARING VAN

CONFORMITEIT

De verklaring van conformiteit is
beschikbaar op de website
WWW.PROFOON.COM

Hang de telefoon op door de uit­sparingen aan de achterzijde van
het toestel over de schroeven in
de muur te schuiven en de tele­foon naar beneden te drukken.

Onder de hoorn zit de hoorn­hanglip. Schuif deze naar boven
uit het toestel, draai dit lipje 180°
en plaats het terug in het toestel.
Deze lip houdt de hoorn vast bij
hangend gebruik.

Eventueel het telefoon aansluit­snoer netjes met kabelbeugeltjes
wegwerken.

Nadat de telefoonsteker in een
telefoon wandcontactdoos is
gestoken, is de telefoon gereed
voor gebruik.

2

GEBRUIK

OPGEBELD WORDEN:
Het belsignaal kunt u met de
ON/OFF schakelaar aan de
onderzijde van de telefoon uit­schakelen. Neem de hoorn op en
beantwoord de oproep.
Een inkomende oproep is tevens
zichtbaar aan het oplichten van
het bellampje.

UITBELLEN:
Neem de hoorn op, wacht op de
kiestoon en toets via het toetsen­bord het telefoonnummer in.

NUMMERHERHALING:
Voor het geval de andere kant in
gesprek was of u wilt het num­mer nogmaals kiezen, wordt het
laatst gekozen nummer door de
TX-106 onthouden:

1. neem de hoorn op en wacht
op de kiestoon

2. druk eenmaal op toets

; het
laatst gekozen nummer wordt
nu automatisch opnieuw geko­ zen
De lengte van dit geheugen
bedraagt 32 cijfers.

R-FUNCTIE:
Gebruik de R-toets om op som­mige (huis- of kantoor-) centrales
gesprekken door te verbinden
of om (toekomstige) netwerk­of COMFORT diensten aan te
roepen. Raadpleeg hiervoor de
gebruiksaanwijzing van uw huis­of kantoorcentrale of de netwerk­beheerder.
De verbrekingstijd van deze “R/
FLASH” functie bedraagt 100mS.

TELEDIENSTEN:
De toetsen * (sterretje) en #
(hekje) zijn functietoetsen bij
diverse telediensten (teleshop­pen, telebankieren, etc) en
informatienummers. Ook kunnen
deze toetsen nodig zijn bij het
uitvoeren van diverse functies
bij huis- of kantoorcentrales of
andere telecommunicatie appa­raten. Raadpleeg hiervoor de
betreffende gebruiksaanwijzing
of dienst.

3

RUGGESPRAAK:
Druk op toets

om de micro­foon tijdelijk uit te schakelen.
Laat deze toets los om het
gesprek voort te zetten.

ONDERHOUD

Plaats de telefoon niet in direct
zonlicht of in een vochtige
ruimte.

HOORNVERSTERKING:
Met de - VOLUME + schakelaar
op de hoorn kunt u het
ontvangstvolume van de hoorn
extra versterkt laten klinken.

MILIEU

Op het einde van de
levenscyclus van het
product mag u dit
product niet bij het
normale huishoudelijke
afval gooien, maar moet u het
naar een inzamelpunt brengen
voor de recycling van elektrische
en elektronische apparatuur.

Het kabinet alleen reinigen
met een vochtige doek, nooit
chemische reinigingsmiddelen
gebruiken.

Plaats de TX-106 niet op met
cellulose behandelde oppervlak­ken; de rubberen voetjes kunnen
hierop sporen achterlaten.

Onder bepaalde omstandigheden
kan het geluid van de TX-106
beïnvloed worden door het elek­tromagnetische veld van zware
elektrische apparaten of radio/TV
zenders die zich in de nabijheid
van de telefoon bevinden.

Verplaatsing van de telefoon of
van het toestel dat de storing
veroorzaakt kan in zo’n geval
verbetering bieden.

4

DÉCLARATION DE

COMPTABILITÉ DE RÉSEAU

Le PROFOON TX-106 est pro­jeté aux “réseaux téléphoniques
publics (analogue, une seule
ligne)” des distributeurs de télé­phonie et télédistributions, dans
l’Europe.

INSTALLATION

On peut se servir du TX-106
comme poste mural. Percez
deux trous dans le mur, l’un
5,7cm au-dessus de l’autre, et
mettez-y les chevilles et les vis,
dont les têtes dépassent les
trous de quelques millimètres.

Le câble de raccordement et la
fiche téléphonique dépendent du
pays ou l’opérateur.

Le PROFOON TX-106 répond
aux conditions et équipements
essentiels, définies par la direc­tive européenne 1999/5/EC.

DÉCLARATION DE

CONFORMITÉ

Vous retrouverez la déclaration
de conformité sur le website
WWW.PROFOON.COM

Accrochez le téléphone en pous­sant les échancrures dans le
fond de la base sur les vis dans
le mur en en poussant le télép­hone en bas.

Sous le combiné se trouve une
languette. Poussez-la vers le
haut de l’appareil, tournez-la
de 180° et replacez-la dans
l’appareil. Cette languette tient le
combiné en cas que vous utilisez
le TX-106 comme poste mural.

On peut éventuellement écarter
le fil téléphonique à l’aide des
anneaux de câble.

Le TX-106 est prêt à l’emploi
dès que la fiche téléphonique est
mise dans une prise murale.

5FR6

UTILISATION

RECEVOIR DES APPELS :
vous pouvez (des)activer la son­nerie avec l’ interrupteur ON/OFF
en bas du téléphone.

Décrochez et répondez à l’appel.
Le voyant sonnerie s’allume
aussi à un appel recevant.

EMETTRE DES APPELS :
Décrochez, attendez la tonalité
et composez le numéro à l’aide
du clavier. Raccrochez à la fin de
la conversation.

MÉMOIRE DU DERNIER NUMÉRO :

Si la ligne était occupée ou si vous
voulez recomposer le numéro, le
TX-106 composera automatique­ment le dernier numéro:

1. décrochez et attendez la
tonalité

2. appuyez une fois sur la touche

; le dernier numéro se
recomposera automatiquement
La capacité de cette mémoire est
de 32 chiffres.

TOUCHE R :
Il faut utiliser touche R afin de
passer la communication (dans
certains centraux domestique
ou de bureau) ou d’appeler des
services de réseau (futurs) ou
de confort. A cet effet il faut con­sulter le mode d’emploi de votre
central domestique ou de bureau
ou votre fournisseur.
La durée de coupure de la fonc­tion “R/Flash” est de 100mS.

TÉLÉSERVICES :
Les touches * (étoile) et # (clô­ture) servent comme touches de
fonction en cas de certains télé­services (téléshopping, services
bancaires etc.) et comme numé­ros d’information. On peut égale­ment se servir de ces touches en
exécutant des fonctions différen­tes aux centraux domestiques ou
de bureau ou aux autres appa­reils de télécommunication.

MUET :
Si vous appuyez sur la touche ,
le microphone de récepteur sera
débranché momentanément

.

AMPLIFICATEUR DU COMBINÉ :
On peut amplifier le volume
réception du combiné à l’aide du
commutateur - VOLUME +

ENVIRONNEMENT

Au terme du cycle
de vie de ce produit,
vous ne devez pas
jeter le produit dans
les déchets ména­gers ordinaires mais le déposer
dans un point de collecte pour
le recyclage des équipements
électriques et électroniques.

ENTRETIEN

N’exposez pas le téléphone en
pleine lumière ou dans un endroit
humide.

Il ne faut nettoyer le cabinet que
d’un torchon humide et n’utilisez
jamais de produits chimiques.

Ne mettez pas le TX-106 sur des
surfaces traitées de cellulose; les
pieds en caoutchouc peuvent y
laisser des traces.

Dans certaines circonstances le
son du TX-106 peut être influ­encé par le champ électromag­nétique des appareils lourds et
électriques ou par des émetteurs
radio/télé se trouvant près du
téléphone.

En cas pareil il est à conseil­ler de déplacer le téléphone ou
l’appareil causant l’ennuie.

7

GB

DECLARATION OF

NETWORKCOMPATIBILITY

The Profoon TX-106 is designed
for use on the ‘public switched
telephone networks (analogue
single-line)’ of telephone- and
cable-companies inside the EU.
Each country and/or provider
might require a different
telephone`plug.
The Profoon TX-106 complies
with the essential requirements
and provisions as described in
the European Directive 1999/5/
EC.

INSTALLATION

The TX-106 can be hang on a
wall.

1. drill two holes in the wall with
a distance of 5.7cm and insert
two screws; let the heads of
the screws stick out a few
millimeters from the wall

2. remove the handset holder,
rotate it 180° and replace it;
this holder will hold the hand­ set when wall mounted.

3. hang the unit on the wall and
fixate the telephone wire by
means of cable-clips

DECLARATION OF

CONFORMITY

The declaration of conformity is
available on the website
WWW.PROFOON.COM

After the telephone plug is
plugged in a telephone wall-out­let, the TX-106 is ready for use.

8

HOW TO USE

INCOMING CALL:
At whish you may switch-off the
acoustic ringer by using the ON/
OFF switch on the bottom side
of the telephone. Lift the handset
and start the conversation. The
ringer-lamp also indicates an
incoming call.

OUTGOING CALL:
Lift the handset. Wait for the
dial tone and key-in the desired
telephone number. Replace

the
handset when the conversation
is over.

REDIAL:
In case the person you were cal­ling was busy or you want to dial
the last dialed number again, this
number is stored in memory:

1. pick up the handset and wait
for the dial tone

2. press the button

; the last
dialed number will be redialed
This number can be as long as
32 digits.

R-BUTTON:
Use the R-key to activate special
services from your telephone­company or to transfer a call in
case you are connected through
a PABX. The FLASH time of this
feature is 100mS.

TELESERVICES:
The buttons * and # are function
buttons, needed for divers tele­com services (tele shopping, tele
banking, etc) or to control divers
telecom devices (PABX, answe­ring machines, etc). Refer to the
concerning manual.

MUTE:
Press

to temporary switch­OFF the handsets microphone;
release this button to resume
with the conversation.

RECEIVER VOLUME CONTROL:
The receiver volume control
(- VOLUME +) enables you to
adjust the receiver volume.

9

ENVIRONMENT

MAINTENANCE

At the end of the
product lifecycle, you
should not throw this
product into the normal
household garbage but
bring the product to a collection
point for the recycling of electrical
and electronic equipments.

Do not locate the telephone in
direct sunlight or in a moist envi­ronment.

Never use chemical cleansers
to clean the cabinet, the cabinet
may only be cleaned with a moist
cloth.

Don’t place the TX-106 on furni­ture with cellulose based coating;
the rubber feet will leave stains
on the cellulose.

Under certain circumstances the
sound of the TX-106 might be
influenced by electromagnetic
fields of electronic devices like
TV, computer or radio transmit­ters close to the telephone.
Relocate the telephone to gain
better results in such cases.

10

ERKLÄRUNG BETREFFEND

NETZWERK-VEREINBARKEIT

Das Profoon TX-106 ist
entwurfen fur benutzung
an die ‘öffentliche geschal­tene Fernsprechnetze (analog
einfach)von Telefon und Kabel­gesellschaften innerhalb der EU.
Pro Land und/oder pro Provider
kann es sein, daß ein anderer
Typ Anschlußkabel und Stecker
benötigt wird.
Das Profoon TX-106 entspricht
die notwendige bedingungen der
Europaïsche Richtlinie 1999/5/
EC.

ERKLÄRUNG ZUR

KONFORMITÄT

Deklaration der Conformität steht
zur verfügung auf der web-site
WWW.PROFOON.COM

INSTALLATION

Das TX-106 kann an einer Wand
hängend betrieben werden.

1. Bohren Sie übereinander in
einem Abstand von 5,7cm
zwei Löcher in die Wand.
Befestigen Sie in den
Bohrungen zwei Dübel und
Schrauben. Die Köpfe der
Schrauben lassen Sie ein paar
Millimeter hervorstehen.

2. Befestigen Sie das Telefon, in­ dem Sie die Aussparungen im
Geräteboden über die Schrauben­ köpfe schieben und das
Telefon nach unten zu ziehen.

3.

Unter dem Hörer befindet sich
eine Haltenase. Ziehen Sie
diese heraus, drehen sie um
180° und lassen Sie die
Haltenase in das Gerät zurück­ rutschen. Diese Haltenase
verhindert das Herunterfallen
des Hörers, wenn Sie das Tele­ Telefon als Wandgerät benutzen.

Die Telefonanschlußstecker stec­ken Sie in die TAE-Steckdose
Ihres Hauptanschlusses.

11D12

GEBRAUCH

EINGEHENDE ANRUFE:
Die Klingel ist mittels die Schalter
ON/OFF ausschaltbar. Heben
Sie den Hörer ab und beginnen
das Gespräch.
Ein eingehender Anruf wird
optisch durch das Aufleuchten
der Indikator-LED angezeigt.

ABGEHENDE ANRUFE:
Heben Sie den Hörer ab und
warten bis der Wählton ertönt.
Geben Sie die gewünschte
Rufnummer an der Tastatur ein.
WAHLWIEDERHOLUNG:
Die zuletzt gewählte Rufnummer
wird automatisch gespeichert.

1. Heben Sie den Hörer ab und
warten bis der Wählton ertönt.

2. Drücken Sie die Taste
zuletzt gewählte Rufnummer
wird automatisch nochmal
gewählt.
Die Speicherkapazität beträgt 32
Ziffern.

; die

R-TASTE:
Wenn Ihr Telefon an einer
Haus- oder Bürozentrale anges­chlossen ist, können Sie mittels
R-taste Gespräche weiterleiten
(abhängig von der jeweiligen
Telefonanlage). Auch für die
Nutzung von (zukünftigen)
Netzwerk- oder Komfort-Diensten
ist die R-Taste von Bedeutung.
Die Unterbrechungszeit dieser
FLASH-Function beträgt 100 mS.

TELEDIENSTEN:
Die Tasten * und # sind Funktions­tasten, die Sie bei der Nutzung
von Telediensten (Teleshopping,
Telebanking u.s.w.) und Informa­tionsrufnummern benötigen.
Diese Tasten können auch bei
der Betätigung verschiedener
Funktionen von Haus- oder
Bürozentralen sowie anderer
Telekommunikationsgeräte
nützlich sein.

LAUTSTÄRKEREGLER:
Mittels - VOLUME + Schalter
bestimmen Sie die Lautstärke
des Hörers.

STUMSCHALTING:
Drücken Sie die

-Taste um
die Mikrophon aus zu schalten.
Diese Taste loslassen um die
Mikrophon wieder ein zu schal­ten.

UMWELTSHUTZ

Am Ende der Lebens­ dauer des Produkts
sollten Sie dieses
Produkt nicht in den
normalen Hausmüll
werfen, sondern bei einer Sam­melstelle für die Aufbereitung von
elektrischen und elektronischen
Geräten abgeben.

WARTUNG

Setzen Sie das Telefon nicht
direkter Sonneneinstrahlung oder
Feuchtigkeit aus.

Reinigen Sie das Gerät nur mit
einem leicht angefeuchteten
Tuch. Verwenden Sie nie chemi­sche Reinigungsmittel.

Stellen Sie das TX-106 nicht
auf mit Zellulose behandelte
Oberflächen. Die Gummifüße
könnten hierauf Spuren hinterlas­sen.

Die Klanqualität des TX-106
kann durch magnetische Felder,
verursacht durch große elek­trische Geräte, Radio- und
Fernsehsender, die sich in der
Nähe des Telefons befinden,
negativ beeinflußt werden. Ein
Standortwechsel des Telefons
oder des Gerätes, daß die
Störung verursacht, kann in so
einem Fall eine Verbesserung
bringen.

13

PT

DECLARAÇÃO DE

COMPATIBILIDADE DE REDE

O Profoon TX-106 é designado
para uso à rede publica de linha
telefónica ( sinal analóg
via telefone / cabo dentro da U.E.
Cada país e/ou fornecedor po­derá exigir uma fi cha telefónica
diferente.
O Profoon TX-106 respeita os
requisitos e provisões essenciais,
conforme descrito na Directiva
Europeia 1999/5/EC.

DECLARAÇÃO DE

CONFORMIDADE

A declaração de conformidade
está disponível
no website:

AMBIENTE

Tenha em conta que
quando este equipa­ mento já não tiver uso,
deve ir para reciclagem.
Não coloque este
produto juntamente com lixo
doméstico.

ico) por

INSTALAÇÃO

MONTAGEM NA PAREDE:
Faça dois furos na parede com
uma distância de 5.7cm e coloque
dois parafusos; deixe os parafu­sos uns milímetros da parede
Pendure o aparelho na parede e
fi xe o cabo do telefone com agra­fos próprios para esse efeito.

TELEFONE:
Conecte o auscultador à base.
Ligue o cabo de telefone à parte
de trás do telefone; pressione até
ouvir um “click”. Ligue a fi cha do
telefone à tomada de saída de
telefone.

UTILIZAÇÃO

RECEBER UMA CHAMADA:
Pode controlar o volume do
toque utilizando o botão ON-OFF.
Levante o auscultador e comece
a conversação.

FAZER UMA CHAMADA:
Levante o auscultador; aguarde
o sinal de chamada e digite
o número desejado. Quando

14

terminar a conversação, coloque
o auscultador na base.

REMARCAR:
O último número marcado fi ca
sempre na memória do telefone.
Se o número para onde ligou
estava com sinal interrompido,
ou se pretende ligar para a última
pessoa com quem falou, deve:

1. Levantar o auscultador e
aguardar sinal de ligação

2. Pressionar o botão

para
marcar o último número.
Este número pode ter até 32
dígitos.

VOLUME:
O receptor de chamada pode
ajustar o volume de normal para
o volume mais alto, tornando a
audição mais confortável.

MANUTENÇÃO

Não coloque o telefone em
locais sujeitos a luz solar ou a
humidade.

Não deve em caso algum utilizar
produtos químicos para limpar o
telefone, utilize apenas um pano
húmido.

R-KEY:
O botão R-KEY permite transferir
chamadas quando conectado
através de PABX.

TELESERVIÇOS:
Os botão * e # são botões de
funções, utilizadas para diversos
serviços Telecom (teleshopping,
telebanking, etc) ou para contro­lar diversos aparelhos Telecom
(PABX, atendedor de chamadas,
etc.). Deve consultar os referidos
manuais

Não deve colocar o telefone
sobre móveis com base celulose;
as borrachas na base do telefone
podem manchar o móvel.

O som do TX-106 pode ter algu­ma interferência quando próximo
de aparelhos electrónicos como
televisores, computadores ou
rádios.
Deve colocar o telefone noutro
local para melhorar a qualidade
do som.

15

Naam / nom: Bewaar hier uw kassa
Adres / adresse: of aankoopbon
Postcode / code postal:
Plaats / domicile: Attachez ici votre bon
Telefoon / Téléphone: de caisse ou d’achat

Op de Profoon TX-106 heeft u een garan­ tie van 24 MAANDEN na aankoopdatum.

NL

Wij garanderen gedurende die periode
de kosteloze herstelling van defecten ontstaan door
materiaal- en constructiefouten. Een en ander ter
uiteindelijke beoordeling van de importeur.

HOE TE HANDELEN:
Bemerkt u een defect, raadpleeg dan eerst de
gebruiksaanwijzing. Geeft deze hieromtrent geen uit­sluitsel, raadpleeg dan uw dealer met een duidelijke
klachtomschrijving. Deze zal het apparaat tezamen
met dit garantiebewijs en de gedateerde aankoopbon
innemen en voor spoedige reparatie, resp. franco
verzending naar de importeur zorgdragen.

DE GARANTIE VERVALT:
Bij ondeskundig gebruik, foutieve aansluiting,
gebruik van niet originele onderdelen of toebehoren,
verwaarlozing en bij defecten ontstaan door vuur,
overstroming, blikseminslag en natuurrampen. Bij
onbevoegde wijzigingen en/of reparaties door der­den. Bij onjuist transport van het apparaat zonder
geschikte verpakking en indien het apparaat niet
vergezeld is van dit garantiebewijs en de aankoop­bon. Aansluitsnoeren en stekkers vallen niet onder
de garantie.

Iedere verdere aansprakelijkheid, met name voor
eventuele gevolgschade, is uitgesloten.

GARANTIEBEWIJS / BON DE GARANTIE

Vous avez une garantie de 24 mois après
la date d’achat sur le Profoon TX-106.

FR

Pendant cette période nous vous garantis­sons la réparation sans frais des défauts dûs aux
fautes de matériaux et de construction. Il vous faut
consulter votre importateur à ce sujet.

COMMENT AGIR:
Si vous constatez un défaut, il faut consulter d’abord
le mode d’emploi. Si celui-ci ne vous donne pas
d’explication, il faut consulter votre fournisseur en
lui expiquant clairement le défaut. Celui-ci prendra
l’appareil, la carte de garantie et le bon d’achat daté
et prendra soin d’un réparation rapide, respective­ment d’un envoi à l’importateur.

LA GARANTIE ECHOIT:
En cas d’une utilisation ignorante,d’un branchement
fautif, d’une utilisation des pièces ou accessoires pas
originaux et en cas des défauts dûs à un incendie,
à une inondation, à un coup de foudre et à des
cataclysmes.
En cas de modifications incompétantes et/ou
de réparations par tiers. En cas d’un transport
de l’appareil sans emballage propre. En cas où
l’appareil n’a pas été accompagné de cette carte de
garantie et du bon d’achat. Les fils de branchement
et les fiches ne sont pas compris à la garantie.
Toute autre responsabilité notamment pour des
dégats éventuels de suite a été excluse.

Service

ver1.0

Help

[phone]

16
