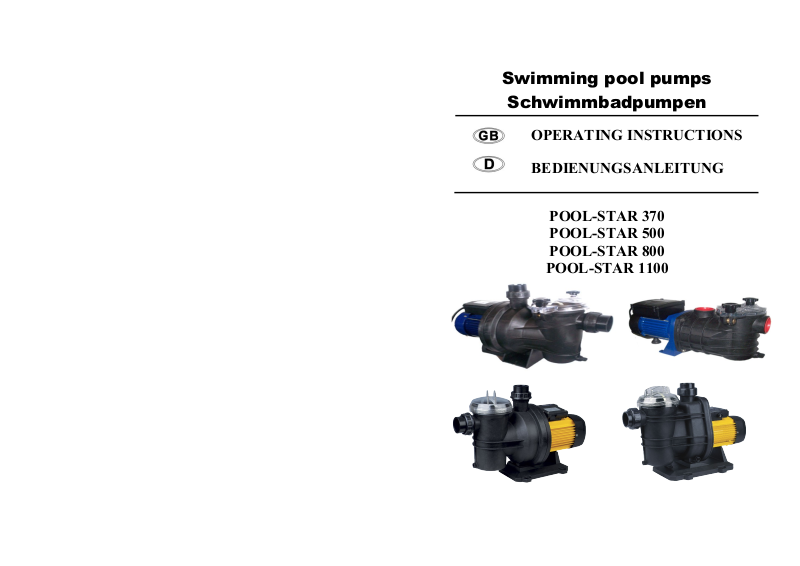

Profi-pumpe POOL-STAR 370, POOL-STAR 800, POOL-STAR 500, POOL-STAR 1100, P-PS370 Operating Instructions Manual [de, en]

Swimming pool pumps

Schwimmbadpumpen

OPERATING INSTRUCTIONS

BEDIENUNGSANLEITUNG

POOL-STAR 370
POOL-STAR 500
POOL-STAR 800

POOL-STAR 1100

ENGLISH

ENGLISH

Contents

1. Introduction 3

2. In general 3

3. Technical data 3

4. Ranges of application 3

5. Operation 4

6. Security tips 4

7. Servicing 4

8. Guarantee regulations 5

1. Introduction

We would like to congratulate you on the purchase of our pump. We appreciate your trust. That's
why functional security and operational safety stands by us on first place.

2. In general

The pumps in the catagorie Pool-Star are developed according to the newest stand of technology,
manufactured with much care and going under strict intensive controls.
Make sure after unpacking the pump that the data given on the type label agree with the included
operating instructions. In the case of doubt the pump is not to be used.
Transport damages are immediately to be reported to the package distributor and to us in written
form.

9. Recognising and repairing of mistakes 5

3. Technical data

P-PS370 P-PS500 P-PS800 P-PS1100

Power 370 Watt 500 Watt 800 Watt 1100 Watt
Max. pump
capacity
Max. pressure 1,25 bar 1,05 bar 1,35 bar 1,7 bar
Max. pump height 12,5 m 10,5 m 13,5 m 17 m

2

Max. particle size 2,5 mm 2,5 mm 2,5 mm 2,5 mm
Length 55cm 44cm 52cm 44cm
Width 24cm 18cm 25cm 18cm
Heigth 35cm 22cm 30cm 22cm
max. water
temperature
Electrical tension 230V, 50Hz 230V, 50Hz 230V, 50Hz 230V, 50Hz
Connection suction
and pressure side
Protection class IP X4 IP X4 IP X4 IP X4

12.900 l/h 9.000 l/h 15.000 l/h 30.000 l/h

3

35°C 35°C 35°C 35°C

50 mm 1 1/2 inch IT 50 mm 63 mm

1A Profi Handels GmbH

www..profi-pumpe.de
Email: [email protected]
Tel.: [phone]
Fax: (+49) 0611-9458776911

Imprint

4. Ranges of application

These pumps are made for pumping clear water (free from sand and mud)
The pumps are suitable for the following range of applications:

• In private pools as well as in public swimming pools

• Pumping from large water aggregaters

• Others

IMPORTANT:

These pumps are recommended for pumping clear water and chemical non-aggressive liquids.
They are not suitable for pumping ignitable liquids or for pumping at places where the danger of an
explosion exists.

ENGLISH

ENGLISH

5. Operation

The installation is to be carried out by a authorised professional.
Please, check before every use that the electrical connections as well as the cable are intact.
Check before the installation whether the electrical connections are earthed and installed according
to the statutory regulations.
The pump is to be secured through a RCD circuit breaker with release current of 30 mA
Moreover, it is not recommended to carry out cable lengthening or other technical modifications.
First it is not sure whether these changes are technically flawless and secondly no guarantee can be
therefore granted.
Make sure that the pump is cooled after longer pumping periods.

6. Security tips

• Obey absolutely valid regulations on the electrical security

• Never run pump dry

• Pumping inflammable, as well as all other aggressive liquids is prohibited

• Pay attention to the medium temperature max. 35°C

• Never pull the pump on the electrical cable or pressure hose

• Avoid cross section narrowing

4

• With longer unused times, clean the pump, wash it out with clear water, dry and store it at

room temperature

• The pump is to be secured through a RCD circuit breaker with release current of 30 mA

• The electrical connections are always to be carried out by an authorised professional

The manufacturer explains:

• To take over no responsibility in the case of accidents or damages on the basis of

carelessness or disregard to the instructions in this book.

• To reject every responsibility for the damages which originate from the improper use of the

pump

7. Servicing

Under normal pumping conditions the pump requires no servicing.
The following controls should be carried out regularly:

• Intactness of the electric cable

• That the connection hoses are not bent or broken

• Cleanness of the pump medium ( no mud, see technical data)

Moreover, the pump should be emptied with danger of frost, be washed out with clear water and
stored dry.

8. Guarantee regulations

For all manufacturer defects and material defects we grant the legal guarantee time (new and
unused product). In such cases we take over the exchange or the repair of the pump. Forwarding
expenses are not carried by us.
The guarantee is not valid with:

• Material wear (sealing rings, impeller wheels, run chambers)

• Unjustified interventions or changes in the pump

• Damages by selffault

• Improper servicing and improper use

• DRY RUN (Also partially!) of the pump

Moreover, we give no damage compensation for secondary damages!

9. Recognising and repairing of mistakes

Problem Possible cause Solution

Pump runs, no water is being pumped Air in the system (cannot escape) Air in the system

Impeller wheel is blocked Impeller wheel must

Pump does not start or switches itself off Engine guard has switched the pump

off

No electricity Check electrical

Pump runs, Pump capacity slows down or stops Pump is inserted to deep, Insert pump not so

Hose connections systems have a leak Check hose

Impeller wheel is worn down Change Impeller

Filter has become dirty Clean filter

must be let out

be cleaned

Pump needs to be
cooled

connections

deep

connection systems

wheel

5

Please give us a detailed description of the problem and use the service page on our
webshop for returning the goods.

http://www.profi-pumpe.de/service.php

Technical changes, misprints and mistakes reserved!

DEUTSCH

6

Inhaltsverzeichnis

1. Vorwort 7

2. Allgemeines 7

3. Technische Daten 7

4. Anwendungsbereiche 7

5. Inbetriebnahme 8

6. Sicherheitshinweise 8

7. Wartung 8

8. Garantiebestimmung 9

9. Erkennen und Beheben von Fehlern 9

DEUTSCH

1. Vorwort

Zu dem Kauf unserer Pumpe möchten wir Sie recht herzlich beglückwünschen. Wir wissen Ihr
Vertrauen zu schätzen. Aus diesem Grund stehen bei uns Funktions- und Betriebssicherheit an
erster Stelle.

2. Allgemeines

Die Pumpen sind nach dem neuesten Stand der Technik entwickelt, mit größter Sorgfalt gefertigt
und unterliegen strengen Qualitätskontrollen.
Vergewissern Sie sich nach dem Auspacken, dass die auf dem Typenschild angegebenen Daten mit
den vorgesehenen Betriebsbedingungen übereinstimmen. Im Zweifelsfall ist der Betrieb zu
unterlassen.
Transportschäden sind unverzüglich dem Speditionsunternehmen und uns schriftlich
mitzuteilen.

3. Technische Daten

P-PS370 P-PS500 P-PS800 P-PS1100

Leistung 370 Watt 500 Watt 800 Watt 1100 Watt
Max. Fördermenge 12.900 l/h 9.000 l/h 15.000 l/h 30.000 l/h
Max. Druck 1,25 bar 1,05 bar 1,35 bar 1,7 bar
Max. Förderhöhe 12,5 m 10,5 m 13,5 m 17 m
Max. Partikelgröße 2,5 mm 2,5 mm 2,5 mm 2,5 mm
Länge 55cm 44cm 52cm 44cm
Breite 24cm 18cm 25cm 18cm
Höhe 35cm 22cm 30cm 22cm
Max. Wasser­temperatur
Spannung 230V, 50Hz 230V, 50Hz 230V, 50Hz 230V, 50Hz
Anschluss Saug­Druckseite
Schutzklasse IP X4 IP X4 IP X4 IP X4

35°C 35°C 35°C 35°C

50 mm 1 1/2 Zoll IG 50 mm 63 mm

7

1A Profi Handels GmbH

www..profi-pumpe.de
Email: [email protected]
Tel.: [phone]
Fax: (+49) 0611-9458776911

Impressum

4. Anwendungsbereiche

Die Pumpen sind zur Förderung von Klar- und Schmutzwasser (frei von Sand und
Schlamm) vorgesehen.
Für folgende Anwendungsbereiche eignet sich die Pumpe:

• in privaten sowie in öffentlichen Schwimmbecken

• Umwälzen von großen Wasseransammlungen

• Sonstige

WICHTIG:

Diese Pumpen werden empfohlen für das Pumpen von sauberem Wasser und chemisch nicht
aggressiven Flüssigkeiten.

DEUTSCH

DEUTSCH

Sie sind nicht geeignet für das Pumpen von brennbaren Flüssigkeiten oder für den Betrieb an Orten,
an denen die Gefahr einer Explosion besteht.

5. Inbetriebnahme

Bitte überprüfen Sie vor jeder Inbetriebnahme die elektrischen Anschlüsse sowie das Kabel auf
Unversehrtheit.
Außerdem ist es NICHT zu empfehlen auf eigene Faust beispielsweise eine Kabelverlängerung
durchzuführen. Erstens ist nicht sichergestellt, ob diese Modifikation technisch einwandfrei ist,
zudem verfällt der Garantieanspruch.
Es muss sichergestellt werden, dass die Pumpe bei längerem Betrieb ausreichend gekühlt wird.

6. Sicherheitshinweise

• Unbedingt geltende Vorschriften zur elektrischen Sicherheit befolgen

• Pumpe niemals trocken betreiben

• Das Pumpen von entzündlichen, sowie allen anderen aggressiven Flüssigkeiten ist

untersagt

• Mediumtemperatur max. 35°C beachten

• Niemals die Pumpe am stromführenden Kabel oder Druckleitung ziehen

8

• Querschnittsverengung vermeiden

• Bei längeren Stillstandszeiten die Pumpe säubern, mit klarem Wasser spülen und trocken

bei Zimmertemperatur lagern

• Die Pumpe ist durch einen FI-Schutzschalter mit Auslösestrom von 30 mA abzusichern

• Der elektrische Anschluss ist stets durch einen autorisierten Fachmann vorzunehmen

Der Hersteller erklärt,

• Keine Verantwortung im Fall von Unfällen oder Schäden aufgrund von Fahrlässigkeit

oder Missachtung der Anweisungen in diesem Buch zu übernehmen

• jede Verantwortung für Schäden, die durch die unsachgemäße Verwendung der Pumpe

entstehen, abzulehnen

7. Wartung

Unter normalen Betriebsbestimmungen erfordert die Elektropumpe keinerlei Wartung.
Trotzdem sollten folgende Kontrollen durchgeführt werden:

• Unversehrtheit des Stromkabels

• Saubere Führung der Leitungen (z.B. keinen Knick)

• Sauberkeit des Mediums (keinen Sand, keinen Schlamm)

Außerdem sollte bei Frostgefahr die Pumpe entleert, mit klarem Wasser durchspült und trocken
eingelagert werden

8. Garantiebestimmungen

Für alle Fabrikations- und Materialfehler gewähren wir die gesetzliche Garantiezeit (neue und
ungebrauchte Ware). In solchen Fällen übernehmen wir den Umtausch oder die Reparatur der
Pumpe. Versandkosten werden von uns nicht getragen.
Die Garantie gilt nicht bei:

• Materialverschleiß (z.B. Dichtungen, Laufräder, Laufkammern)

• Unberechtigten Eingriffen oder Veränderungen an der Pumpe

• Beschädigungen durch Selbstverschulden

• Unsachgemäßer Wartung und unsachgemäßem Betrieb

• TROCKENLAUF (auch testweise!) der Pumpe

Außerdem leisten wir keinerlei Schadensersatz für Folgeschäden!

Wir bitten Sie, Ihr Service-Anliegen über unsere Service-Plattform zu schildern. So haben wir gleich alle Daten
und können den Vorgang schneller bearbeiten. http://www.profi-pumpe.de/service.php

9. Erkennen und Beheben von Fehlern

Problem Mögliche

Lösung

Ursache

Pumpe läuft,
kein Wasser wird
befördert
Pumpe startet nicht
oder schaltet sich aus

Pumpe läuft,
Förderleistung lässt
nach bzw. bricht ab

Luft im System (kann nicht
entweichen)
Laufrad verstopft Laufrad säubern
Motorschutzschalter hat
die Pumpe ausgeschaltet
Kein Strom Elektr. Anschlüsse

Pumpe ist zu tief
eingebaut,
Wasserleistungssystem ist
undicht
Laufrad ist abgenutzt Laufrad wechseln

Filter ist verschmutzt Filter reinigen

System entlüften

Ausreichende Kühlung
bewerkstelligen

überprüfen
Förderhöhe verringern

Leitungssystem auf
Undichtigkeit prüfen

9

Technische Änderungen, Druckfehler und Irrtümer vorbehalten!
