EDGE8CXP
Caratteristiche
• Diffusore compatto a copertura simmetrica di 85
• Design coassiale
◦
Descrizione
La EDGE8CXP `e un diffusore dalle caratteristiche eccellenti in un cabinet veramente compatto e versatile. L’altoparlante coassiale custom sviluppato su specifiche del laboratorio di Ricerca e Sviluppo
PROEL `e il risultato di una ricerca mirata al raggiungimento delle migliori performance ottenibili utilizzando un woofer da
8” abbinato ad un driver da 1”. Il woofer `e
caratterizzato da bobina ISV (Interleaved
Sandwich Voice coil) e cestello pressofuso con doppia ventilazione ed `e progettato
per avere un’alta dissipazione del calore e
quindi ridurre il livello di power compression. Il driver a compressione per le alte
frequenze contiene ferrofluido ed ha il diaframma costruito con un nuovo materiale sintetico che, insieme al particolare
disegno caratterizzato da rinforzi radiali, ne aumenta la rigidit`a evitando la
formazione di v i brazioni incontrollate. Il ferrofluido facilita la dispersione del
calore, riducendo l’effetto di power compression e conferendo maggiore tenuta
in potenza, maggiore smorzamento e minore distorsione. Il rifasatore, risultato
di un meticoloso studio, `e stato progettato utilizzando software CAD 3D, ideando una forma che garantisce un’impedenza acustica corretta in modo da ridurre
drasticamente il livello delle distorsioni. La bobina con filo piatto i n alluminio
assicura bassa distorsione ed un’alta efficienza con un ottima tenuta in potenza. La EDGE8CXP `e dotata di un crossover passivo a 12 dB per ottava con
protezione elettronica PTC per un’alta affidabilit`a in ogni condizione d’utilizzo.
`
E disponibile la versione con trasformatore per linee a tensione costante a 100
V EDGE8CXTB in nero ed EDGE8CXTW in bianco.
38
Caratteristiche tecniche
System
System Type coaxial 2-way vented enclosure
Frequency Response 80 Hz - 20 kHz (±6 dB)
Coverage Angle H. (-6 dB) 85◦averaged, 1 kHz to 20 kHz
Coverage Angle V. (-6 dB) 85◦averaged, 1 kHz to 20 kHz
Directivity Index (DI) 9.7 averaged, 1 kHz to 20 kHz
Maximum Peak Output 121 dB @ 1m
Input Power Rating 225 W AES, 450 W program
Sensitivity 95 dB SPL ( 2.83 V @ 1m )
Nominal Impedance 8 Ω
Constant voltage transformer optional 100 V EDGE8CXTB black,
EDGE8CXTW white
Transducers
Low Frequency Device 8” woofer - 2” voice coil
High Frequency Device 1” compression driver - coaxial
Mechanical Data
Construction monitor taper 45
15 mm birch plywood
with paint finish
Color black EDGE8CXPB, white EDGE8CXPW
Flying Points 4 x M10 - top, bottom, rear
Mounting Pole 1 x bottom
Dimensions (WxHxD) 26 x 33 x 28 cm
Weight 10 kg
◦
EDGE8CXP
Specifiche di capitolato
Il sistema dovrebbe essere un due vie passivo, con una risposta in frequenza da
80 Hz a 20 kHz e con una copertura angolare costante di 85◦H x 85◦V. Il sistema dovrebbe avere un driver con impedenza di 8 ohm, diaframma da 1 ” ed una
tenuta in potenza di 75 W AES, montato coassialmente al woofer. Il sistema
dovrebbe avere un altoparlante woofer del diametro di 8”, da 8 ohm, con voice
coil da 2” caricato bass-reflex e con una tenuta in potenza di 225 W AES. La
cassa dovrebbe essere provvista di 4 punti di aggancio M10. La cassa dovrebbe
essere costruita in multistrato di betulla da 15 mm, di forma trapezoidale asimmetrica con un angolo (monitor) di 45◦, con una altezza di 33 cm, larghezza
26 cm, profondit`a 28 cm. Il sistema dovrebbe essere un Proel EDGE8CXP.
39
3. Schede tecniche
1+
2+
1-2-
1+
1-
2-
2+
IN+
IN-
Dimensioni
Connessioni
2 connettori Neutrik Speakon NL4MP in parallelo.
40
Grafici
−40
−30
−20
−10
0
10
SPL [dB]
31.5 63 125 250 500 1k 2k 4k 8k 16k
Frequency [Hz]
0
10
20
DI [dB]
31.5 63 125 250 500 1k 2k 4k 8k 16k
Frequency [Hz]
0
30
60
90
120
150
180
210
Angle [degrees]
horizontal
vertical
31.5 63 125 250 500 1k 2k 4k 8k 16k
Frequency [Hz]
Risposta in frequenza:
Indice di direttivit`a:
EDGE8CXP
Diagramma beamwidth (-6 dB):
41
3. Schede tecniche
−30
−25
−20
−15
−10
−5
0
250 20000
−80
−60
−40
−20
0
20
40
60
80
frequency [Hz]
angle [degrees]
−180°
−150°
−120°
−90°
−60°
−30°
0°
30°
60°
90°
120°
150°
−12
−36
200Hz
250Hz
315Hz
400Hz
−180°
−150°
−120°
−90°
−60°
−30°
0°
30°
60°
90°
120°
150°
−12
−36
500Hz
630Hz
800Hz
1kHz
−180°
−150°
−120°
−90°
−60°
−30°
0°
30°
60°
90°
120°
150°
−12
−36
1.25kHz
1.6kHz
2kHz
2.5kHz
−180°
−150°
−120°
−90°
−60°
−30°
0°
30°
60°
90°
120°
150°
−12
−36
3.15kHz
4kHz
5kHz
6.3kHz
−180°
−150°
−120°
−90°
−60°
−30°
0°
30°
60°
90°
120°
150°
−12
−36
8kHz
10kHz
12.5kHz
16kHz
Mappa attenuazione (orizzontale):
Diagrammi polari (orizzontale):
42

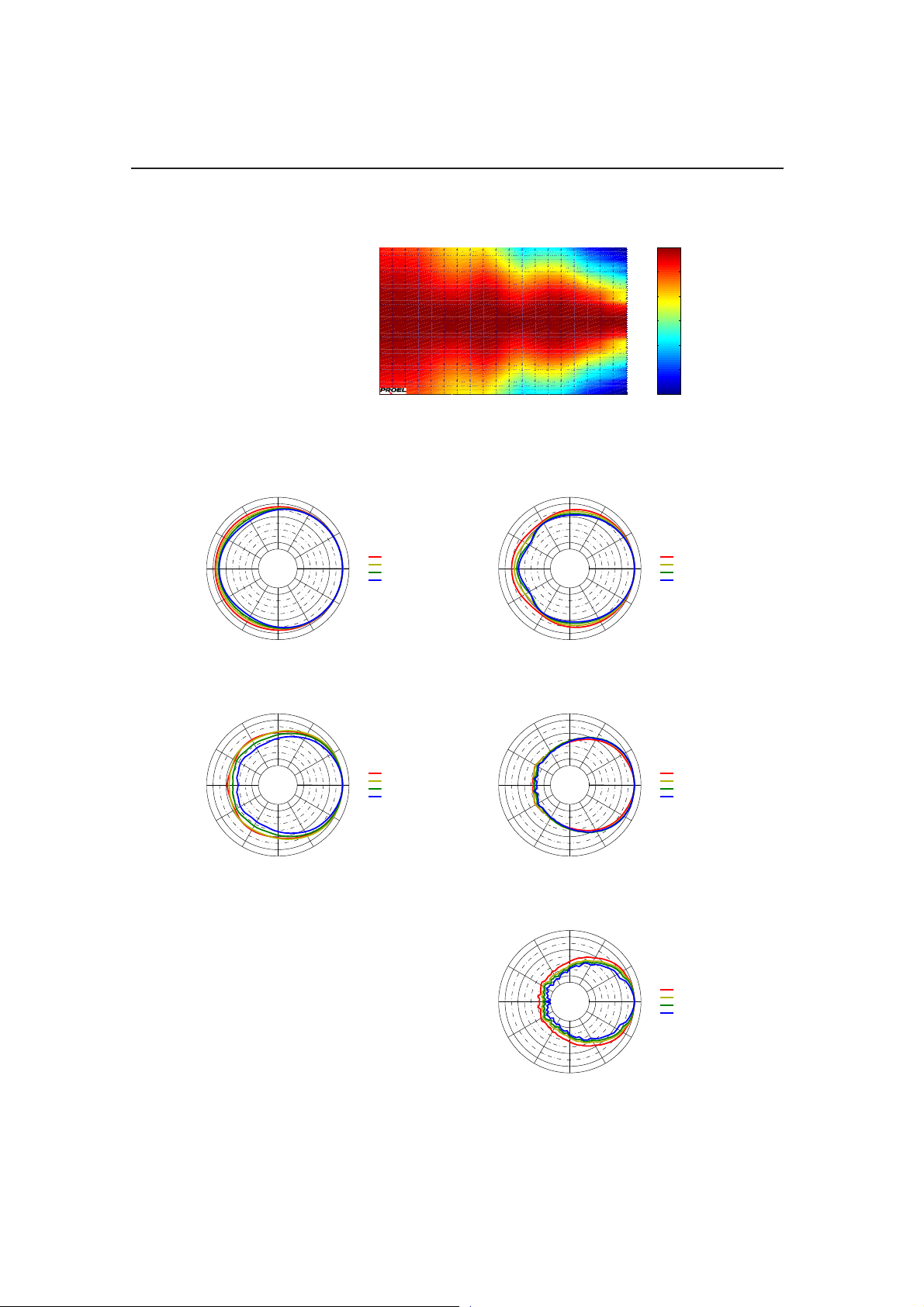

Mappa attenuazione (verticale):
−30
−25
−20
−15
−10
−5
0
250 20000
−80
−60
−40
−20
0
20
40
60
80
frequency [Hz]
angle [degrees]
−180°
−150°
−120°
−90°
−60°
−30°
0°
30°
60°
90°
120°
150°
−12−36
200Hz
250Hz
315Hz
400Hz
−180°
−150°
−120°
−90°
−60°
−30°
0°
30°
60°
90°
120°
150°
−12−36
500Hz
630Hz
800Hz
1kHz
−180°
−150°
−120°
−90°
−60°
−30°
0°
30°
60°
90°
120°
150°
−12−36
1.25kHz
1.6kHz
2kHz
2.5kHz
−180°
−150°
−120°
−90°
−60°
−30°
0°
30°
60°
90°
120°
150°
−12−36
3.15kHz
4kHz
5kHz
6.3kHz
−180°
−150°
−120°
−90°
−60°
−30°
0°
30°
60°
90°
120°
150°
−12−36
8kHz
10kHz
12.5kHz
16kHz
Diagrammi polari (verticale):
EDGE8CXP
