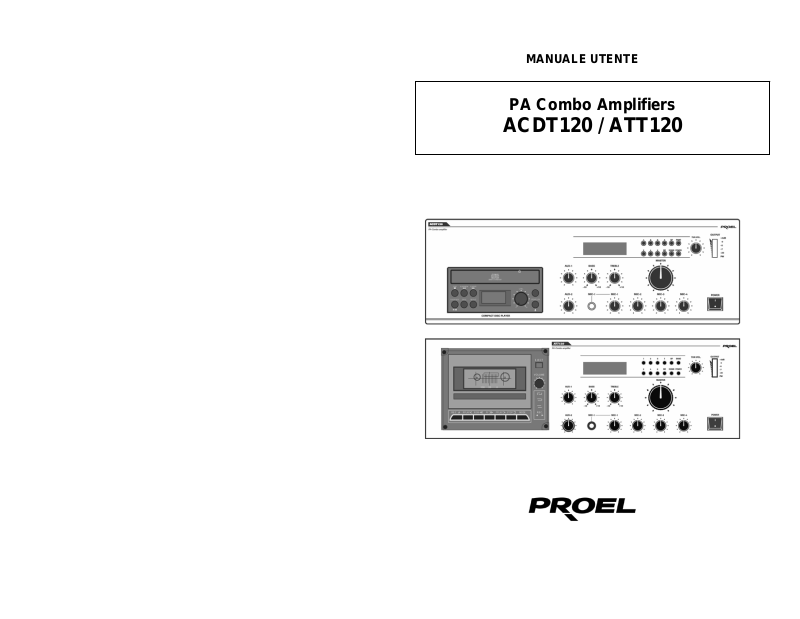

MANUALE UTENTE
PA Combo Amplifiers
ACDT120 / ATT120
Page 2
1. PRECAUZIONI D’USO
AVVERTENZA:Per ridurre il rischio di scossa elettrica, non rimuovere il coperchio (o il
ATTENZIONE: Per ridurre il rischio d’incendio o di scossa elettrica, non esporre questo
Questo simbolo, ove compare, segnala la presenza di un voltaggio pericoloso
Questo simbolo, ove appare, segnala, importanti istruzioni d’uso e
RACCOMANDAZIONI:
Tutte le istruzioni di sicurezza e di funzionamento devono essere lette prima di mettere in
funzione l’apparecchio.
Conservare le istruzioni:
Le istruzioni di sicurezza e di funzionamento devono essere conservate per un futuro riferimento.
Il presente manuale è parte integrante del prodotto e lo deve accompagnare in caso di eventuali
cambi di proprietà. In questo modo il nuovo proprietario potrà conoscere le istruzioni relative a
installazione, funzionamento e sicurezza.
Prestare attenzione:
Tutte le avvertenze sull’apparecchio e nelle istruzioni di funzionamento devono essere seguite
fedelmente.
Osservare tutti gli avvertimenti.
Seguire le istruzioni:
Tutte le istruzioni per il funzionamento e per l’utente devono essere seguite.
Le note precedute dal simbolo
leggerle con particolare attenzione.
pannello posteriore). All’interno non sono contenute parti riparabili
dall’utente; affidare la riparazione a personale qualificato.
apparecchio alla pioggia o all’umidità.
non isolato all’interno del corpo dell’apparecchio – voltaggio sufficiente a
costituire un rischio di scossa.
manutenzione nel testo allegato. Leggere il manuale
.
contengono importanti informazioni sulla sicurezza:
Page 3
ISTRUZIONI DI SICUREZZA IN DETTAGLIO.
Acqua ed umidità:
L’apparecchio non deve essere utilizzato in prossimità di acqua (per es. vicino a vasche da
bagno, lavelli da cucina, in prossimità di piscine ecc.).
Ventilazione:
L’apparecchio deve essere posto in modo tale che la sua collocazione o posizione non
interferisca con l’adeguata ventilazione. Per esempio, l’apparecchio non deve essere
collocato su un letto, copri-divano, o superfici simili che possono bloccare le aperture di
ventilazione, o posto in una installazione ad incasso, come una libreria o un armadietto che
possono impedire il flusso d’aria attraverso le aperture di ventilazione.
Calore:
L’apparecchio deve essere posto lontano da fonti di calore come radiatori, termostati, asciuga
biancheria, o altri apparecchi che producono calore.
Alimentazione:
• L’apparecchio deve essere collegato soltanto al tipo di alimentazione descritto nelle
istruzioni d’uso o segnalato sull’apparecchio.
• Se la spina in dotazione non combacia con la presa, rivolgersi ad un elettricista per farsi
installare una presa appropriata.
Messa a terra o polarizzazione:
• Si devono prendere precauzioni in modo tale che la messa a terra e la polarizzazione
dell’ apparecchio non siano pregiudicate.
• Le parti metalliche dell’apparecchiatura sono collegate a massa tramite il cavo
d’alimentazione.
• Se la presa utilizzata per alimentazione non possiede collegamento a massa, rivolgersi
ad un elettricista qualificato per fare collegare l’apparato a massa tramite il terminale.
Protezione del cavo di alimentazione:
Il cavo di alimentazione elettrica deve essere installato in modo che non venga calpestato o
pizzicato da oggetti posti sopra o contro, prestando particolare attenzione a cavi e spine,
prese a muro.
Pulizia:
• Quando l’unità deve essere pulita, è possibile eliminare la polvere utilizzando un getto
d’aria compressa o un panno inumidito.
• Non pulire l’unità utilizzando solventi quali trielina, diluenti per vernici, fluidi, alcol, fluidi ad
alta volatilità o altri liquidi infiammabili.
Periodi di non utilizzo:
Il cavo di alimentazione dell’apparecchio deve essere staccato dalla presa se rimane
inutilizzato per un lungo periodo.
Page 4
Ingresso di liquidi o oggetti:
Si deve prestare attenzione che non cadano oggetti e non si versino liquidi nel corpo
dell’apparecchio attraverso le griglie.
Uso sicuro della linea d’alimentazione:
• Quando si scollega l’apparato dalla rete tenere saldamente sia la spina che la presa.
• Quando l’unità non viene utilizzata per un periodo prolungato, interrompere
l’alimentazione estraendo la spina dalla presa dell’alimentazione
• Per evitare danni alla linea d’alimentazione dell’apparato, non mettere in trazione il cavo
d’alimentazione e non utilizzare un cavo attorcigliato.
• Per evitare il danneggiamento del cavo d’alimentazione dell’apparato, assicurarsi che
questo non venga calpestato o schiacciato da oggetti pesanti.
Spostamento dell’unità:
Prima di ogni spostamento, verificare che l’unità sia spenta. Il cavo d’alimentazione deve
essere estratto dalla presa, così come i collegamenti dell’unità con altre linee.
Non smontare l’unità:
Non tentare di smontare né riparare da soli l’unità. Per qualsiasi problema non risolvibile con
l’aiuto del presente manuale, rivolgersi a un tecnico qualificato o consultare la nostra
compagnia. Qualsiasi uso non appropriato può causare incendi o scosse elettriche.
Malfunzionamenti:
• Non tentare mai di eseguire riparazioni diverse da quelle descritte nel presente manuale.
• Contattare un centro di servizio autorizzato o del personale altamente qualificato nei
seguenti casi:
- Quando l’apparato non funziona o funziona in modo anomalo.
- Se il cavo d’alimentazione o la spina sono danneggiati.
- Sono penetrati oggetti estranei o è stato versato del liquido nell’apparecchio.
- L’apparecchio è stato esposto alla pioggia.
- L’apparecchio non sembra funzionare normalmente o presenta un evidente
cambiamento nelle prestazioni.
- L’apparecchio è caduto, o il corpo è danneggiato.
Manutenzione:
L’utente non deve tentare di riparare l’apparecchio al di là di quanto descritto nelle istruzioni di
funzionamento. Ogni altra riparazione deve essere affidata a personale specializzato.
IMPORTANTI NORME DI SICUREZZA:
• Installare seguendo le istruzioni.
• Il voltaggio d’alimentazione dell’unità è abbastanza elevato per evitare il rischio di scosse
elettriche, non installare, collegare o sconnettere l’alimentazione quando l’apparato è
acceso.
• Non aprire mai l’apparecchiatura: all’interno non esistono parti utilizzabili dall’utente.
• Se si avverte uno strano odore proveniente dall’apparato, spegnerlo immediatamente e
sconnettere il cavo dell’alimentazione.
• Non ostruire le griglie di ventilazione dell’apparato.
• Evitare che l’unità lavori in sovraccarico per tempo prolungato.
• Non forzare i comandi (pulsanti, controlli, ecc.)
Page 5
• Avvitare completamente i terminali a vite degli altoparlanti per garantire la sicurezza dei
contatti.
Per ragioni di sicurezza, non annullare il collegamento a massa della spina. Il
•
collegamento a massa è necessario per salvaguardare la sicurezza dell’operatore
• Utilizzare unicamente i connettori e gi accessori specificati dal produttore.
• L’apparato deve essere collocato in un rack metallico (vedi INSTALLAZIONE) e tenuto
lontano da:
Luoghi umidi
Esposizione diretta a fonti di calore (come luce solare).
Luoghi non sufficientemente ventilati
• In presenza di temporali con fulmini o quando l’apparato non è utilizzato, estrarre la spina
d’alimentazione dalla presa.
Per prevenire il rischio di incendi e scosse elettriche, è necessario tenere l’apparato
•
lontano da spruzzi e gocce. Sopra l’apparato non devono essere collocati vasi o altri
oggetti contenenti liquidi. In caso si verifichino interferenze nel circuito di provenienza, il
valore di THD sarà superiore al 10%. Non installare questo apparato in una libreria o in
altri luoghi a spazio ristretto
• PROEL S.P.A. declina ogni responsabilità in caso di scorretta installazione dell’unità.
Page 6
Grazie per aver scelto un prodotto Proel e della fiducia riposta nel nostro
marchio, sinonimo di professionalità, accuratezza, elevata qualità ed
affidabilità. Tutti i nostri prodotti sono conformi alle normative CE per
utilizzazione continua in impianti di diffusione sonora.
2. DESCRIZIONE
Questo apparecchio è stato specificatamente progettato per la
trasmissione di annunci microfonici e/o programmi musicali in tutti i sistemi
P.A. Esso presenta:
• Elevato design e accuratezza costruttiva.
• Ampia risposta in frequenza: 50 Hz – 15KHz ± 3 dB.
• Bassa distorsione e basso livello di rumore.
• Sintonizzatore digitale, con 14 memorie FM e 7 memorie AM, e
lettore CD (ACDT120) incorporato. Ogni sezione ha interruttore
on/off e controllo di volume indipendente.
• Sintonizzatore digitale, con 14 memorie FM e 7 memorie AM, e
lettore di cassette (ATT120). Ogni sezione ha interruttore on/off e
controllo di volume indipendente.
• Controllo di volume Master.
• Regolazione toni Bassi e Alti.
• Indicatore di livello a led.
• Quattro ingressi microfonici bilanciati, due ingressi ausiliari
(collocati nel pannello posteriore).
• Ingresso Mic 1 sbilanciato con funzione di silenziamento
automatico, durante una trasmissione esso permette di inserire un
altro segnale sonoro portando in MUTE gli altri segnali attivi (CD,
Tuner, Tape, AUX).
• Cinque uscite di cui tre a impedenza costante (4, 8, 16 Ω) e due a
tensione costante (70, 100 V).
• Uscita di segnale a livello linea per registratore.
• Selettore tensione d’alimentazione (115 – 230 V).
• Alimentazione d’emergenza a 24 Vdc.
• Circuiti di protezione.
Page 7
3. CONTROLLI PANNELLO FRONTALE
fig.1
1. Interruttore on/off
2. Controllo generale del volume (MASTER)
3. Scala di led d’indicazione del livello di uscita
4. Controllo di volume radio
5. Sezione radio digitale
6. Interruttore on/off sezione radio
7. Controllo toni (Bassi e Alti)
8. Controlli di volume MIC da 1 a 4.
9. MIC 1: Ingresso jack sbilanciato a bassa impedenza (30 – 600 Ω).
10. Controllo volume ingressi AUX 1 e AUX 2
11. Sezione lettore CD/Cassette
12. Controllo di volume sezione CD/Cassette
13. Interruttore on/off sezione CD
Page 8

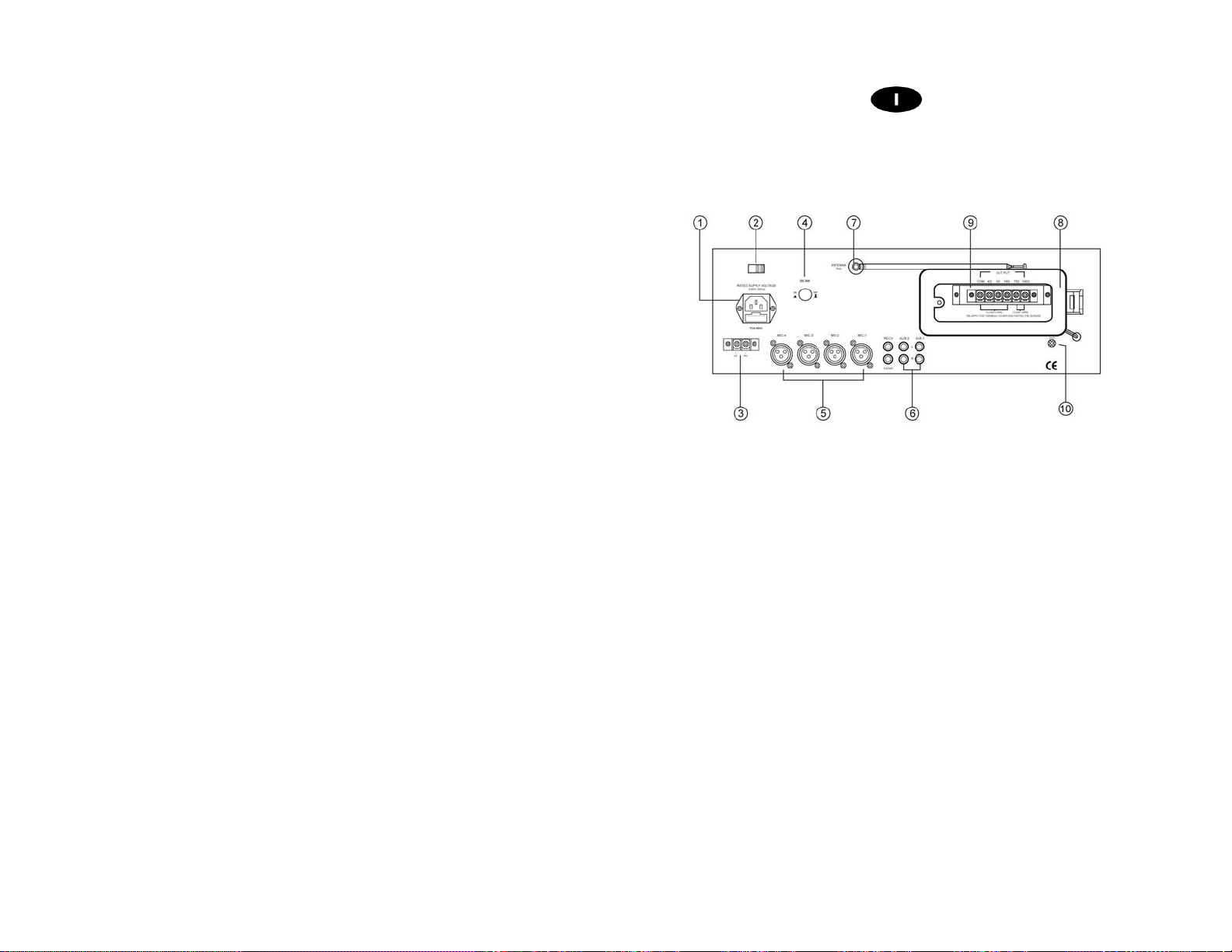

4. CONTROLLI PANNELLO POSTERIORE
fig.2
1. Presa d’ingresso per alimentazione di rete (con fusibile)
2. Selettore tensione d’alimentazione (115 – 230 V)
3. Morsetto alimentazione d’emergenza o ausiliaria a 24 V c.c.
4. Interruttore alimentazione d’emergenza
5. Ingressi bilanciati MIC 1 …. MIC 4
6. Ingressi RCA per apparecchi esterni (radio, cd, ecc.)
7. Connessione per antenna FM
8. Antenna AM a loop
9. Uscite a alta e bassa impedenza per il collegamento dei diffusori
10. Vite per eventuale messa a terra
5. INSTALLAZIONE

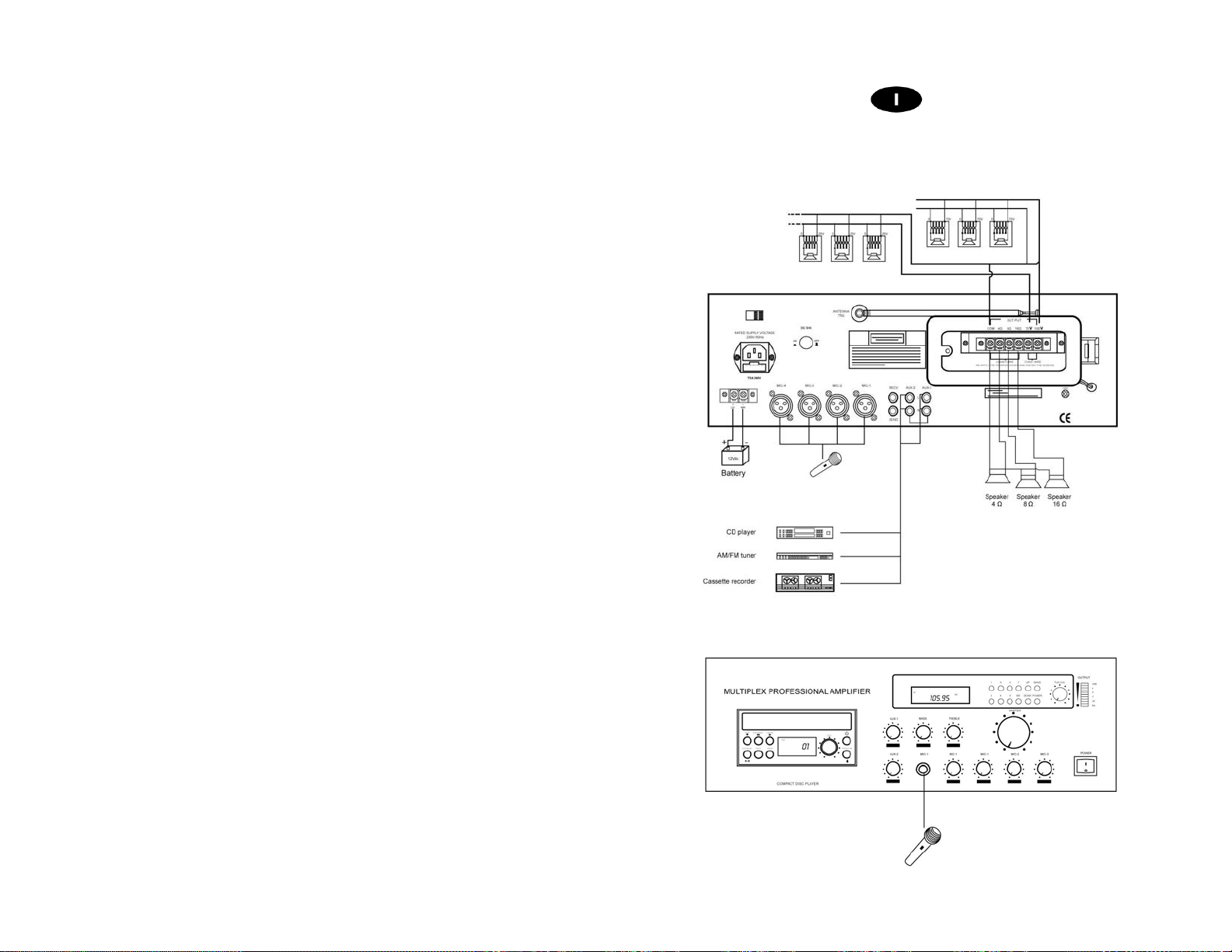

1. Connessione all’alimentazione d’emergenza 24 V c.c. (ad un
generatore o ad una batteria).
• Utilizzare a tal fine i morsetti 3 di fig.2.
• Nel caso di black-out di rete l’apparecchio passa automaticamente
all’alimentazione tampone (24 Vdc).
Nota: affinché ciò avvenga l’interruttore 4 di fig.2 deve essere nella
posizione ON.
Page 9
• Se l’alimentazione in continua è fornita mediante l’utilizzo di una
batteria informiamo l’utente che l’apparecchio non è in grado di
provvedere all’eventuale ricarica della stessa.
• Quando l’amplificatore funziona a 24 V c.c. la potenza nominale
scende approssimativamente del 20%.
2. Connessioni d’ingresso
• CONNESSIONE MICROFONO:
Qualunque tipo di microfono volete impiegare, utilizzate sempre un
cavo schermato.
Per realizzare le possibili tipologie di collegamento riferirsi ai
seguenti schemi:

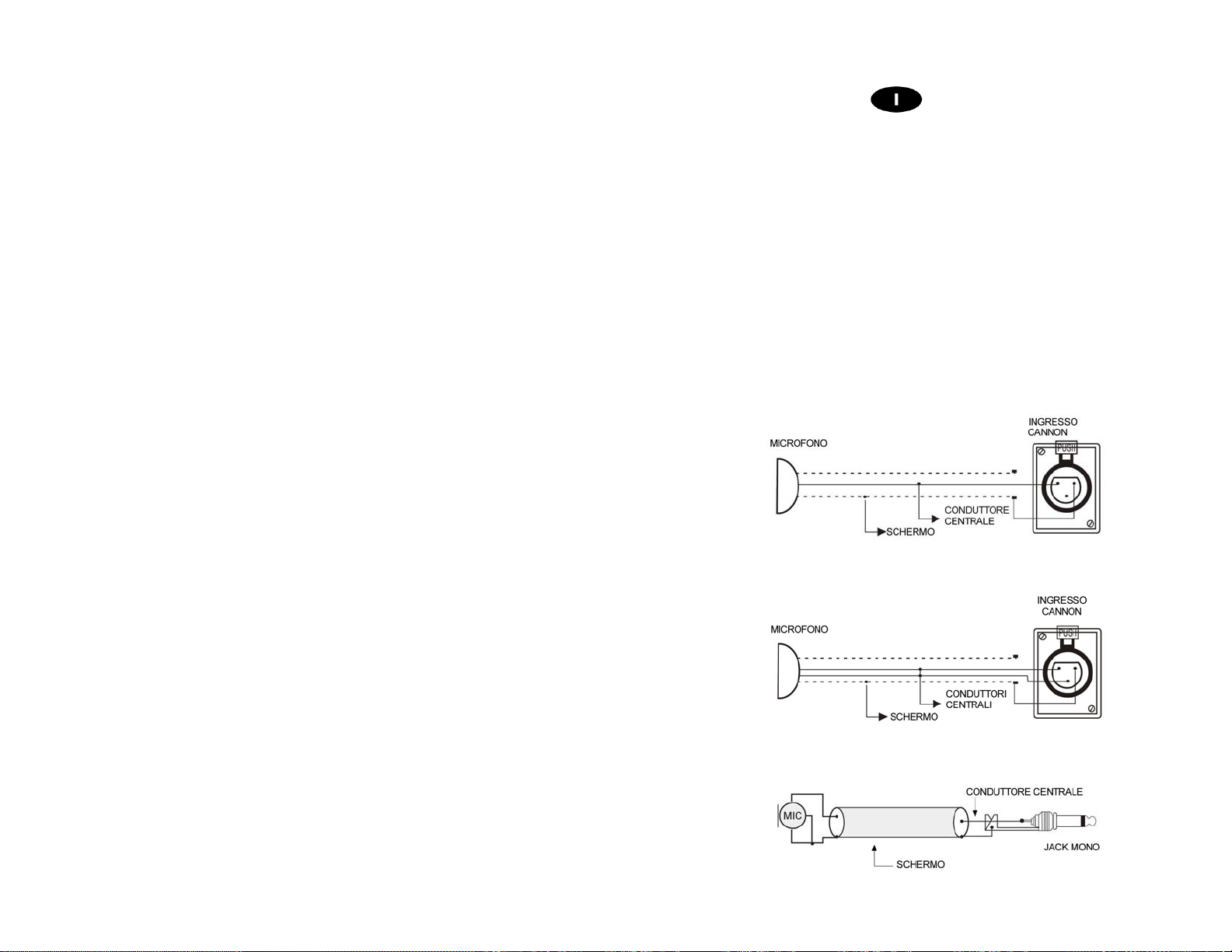

Connessione di tipo sbilanciato:
Connessione di tipo bilanciata:
Connessione di tipo sbilanciato con jack mono.
Page 10
• CHIAMATA PRIORITARIA
Nel momento in cui l’ingresso MIC 1 è attivo l’’unità ha la
caratteristica di silenziare tutti le altre trasmissioni sonore in corso.
3. Connessioni d’uscita
Attenzione
!
Per prevenire il rischio di contatto con scariche elettriche non toccare
mai le uscite dell’amplificatore quando esso è in funzione.
Per accedere ai morsetti di connessione degli altoparlanti (fig.2 rif. 9)
rimuovere il coperchio di protezione svitando le rispettive viti.
LINEA AD IMPEDENZA COSTANTE
Per ottenere una linea a impedenza costante collegare i due
terminali rispettivamente al morsetto COM e a quello contrassegnato
con il valore d’impedenza di linea desiderato (4, 8, 16Ω) (fig.2 rif. 9).
• Al fine di garantire il massimo rendimento, l’impedenza totale
degli altoparlanti collegati alla linea, deve essere uguale
all’impedenza dell’uscita dell’amplificatore.
• La somma della potenza dei diffusori non deve essere inferiore
alla potenza di uscita dell’amplificatore.
• Si consiglia di ridurre al minimo la lunghezza delle connessioni,
in ogni caso, aumentare la sezione del cavo in funzione della
distanza coperta.
LINEA A TENSIONE COSTANTE
Per ottenere una linea a tensione costante (70 / 100 V) collegare i due
terminali rispettivamente al morsetto COM e a quello contrassegnato
con il valore di tensione desiderato (fig.2 rif. 9).
• Gli altoparlanti devono essere dotati di un trasformatore avente
una tensione d’ingresso equivalente a quella fornita
dall’amplificatore
• La somma della potenza degli altoparlanti non deve superare la
massima potenza di uscita dell’amplificatore.
Page 11
.
6. OPERAZIONI:
1. Posizionando l’interruttore d’alimentazione nella posizione POWE
l’unità si accende, posizionandolo sulla posizione 0 si spegne.
2. Il controllo dei BASSI modifica le basse frequenze del segnale in
uscita (aumentandole o diminuendole di 10 dB). Regolare il livello
secondo i propri gusti e in base alle caratteristiche sonore
dell’ambiente.
3. Il controllo degli ALTI modifica le alte frequenze del segnale in uscita
(aumentandole o diminuendole di 10 dB). Regolare il livello secondo i
propri gusti e in base alle caratteristiche sonore dell’ambiente.
4. Gli ingressi CD, AUX 1, AUX 2 e MIC hanno un controllo del volume
indipendente ed il MIC 1 ha priorità su tutti gli altri.
5. Il controllo principale di volume (MASTER) se ruotato in senso orario
aumenta il volume d’ascolto, viceversa in senso antiorario lo
diminuisce.
6. RADIO
• ASCOLTO DI UN PROGRAMMA. Le stazioni radio possono essere
selezionate sia manualmente che in modo automatico.
• RICERCA AUTOMATICA delle stazioni. Questa funzione è
utilizzabile solo nel caso di segnale forte e in assenza di
interferenze.
a. premere il pulsante BAND per selezionare la banda desiderata
(AM o FM).
b. Premendo il pulsante UP o DOWN per circa 5 secondi la ricerca
automatica delle stazioni radio ha inizio e si blocca sulla prima
stazione con livello di segnale sufficiente.
• RICERCA MANUALE. Se il segnale è scarso, l’utilizzo della ricerca
automatica non risulta possibile, è quindi necessario ricorrere alla
ricerca manuale.
a. premere il pulsante BAND per selezionare la banda desiderata
(AM o FM).
b. Premendo il pulsante UP o DOWN per circa 2 secondi la ricerca
delle stazioni radio ha inizio e si blocca sulla prima stazione che
trova, anche se il livello di segnale è basso.
Page 12
A questo punto è possibile operare una sintonizzazione più accurata
infatti, agendo attraverso brevissime pressioni sui tasti UP o DOWN,
si ottengono spostamenti di frequenza minimi (passo di 50 KHZ).
• MEMORIA. Il ricevitore permette la memorizzazione di 14 stazioni
FM e 7 AM, richiamabili attraverso i tasti da 1 a 7 sul pannello
frontale.
Corrispondenza tasto/stazione memorizzata
FM
Numero
su
display
Tasto
1 2 3 4 5 6 7
1 2 3 4 5 6 7
9101112131415
Tasto premuto
una sola volta
Tasto premuto
due volte
AM
Numero
su
display
Tasto
1234567
1234567
Tasto premuto
una sola volta
• MEMORIZZAZIONE STAZIONI.
Per memorizzare il programma musicale, dopo aver sintonizzato la
stazione desiderata premere il tasto ME (una sola volta per memorie
da 1 a 7, due volte per memorie da 9 a 15) e di seguito il numero
scelto per indicare la stazione. Per la banda AM sono disponibili solo
7 memorie.
NOTE.
a. Sia nel caso di ricerca manuale che automatica se si raggiunge
la fine della banda la ricerca continua, automaticamente,
dall’inizio.
Page 13
b. Quando si memorizza una stazione su una posizione di memoria
già occupata, la vecchia stazione viene sostituita dalla nuova.
c. L’apparecchio, in assenza di alimentazione, è in grado di
mantenere in memoria le stazioni, per circa due settimane.
7. LETTORE CD. (Solo modello ACDT120)
a. Premendo il tasto di accensione (fig.1 rif.13)
e il lettore è pronto.
b. Premendo il tasto (open/close) lo sportello cd si apre, inserire il
CD da riprodurre e richiudere lo sportello, premendo nuovamente
lo stesso tasto. Dopo alcuni secondi sul display verrà indicato il
numero dei brani contenuti nel CD a questo punto è possibile
avviare la riproduzione premendo il tasto play/pause.
Funzioni:
• OPEN/CLOSE. Premere questo pulsante per aprire/chiudere il
cassetto porta CD.
• PLAY/PAUSE. Avvia/sospende la riproduzione del brano.
• LEVEL. Permette di controllare il volume del CD
• STOP. Interrompe la riproduzione del CD.
• B.SKIP/REV.
Premendolo una sola volta la riproduzione si porta all’inizio
del brano riprodotto.
Premendolo due volte di seguito passa al brano precedente.
Mantenendolo premuto si scorrono i brani indietro
velocemente.
• F.SKIP/FF.
Premendolo una sola volta la riproduzione passa al brano
successivo.
Mantenendolo premuto si scorrono i brani avanti
velocemente.
il display si accende
Page 14
• REPEAT. Alla prima pressione ripete in maniera ciclica il brano
in ascolto, alla seconda ripete in maniera ciclica tutto il CD,
infine alla terza si torna al funzionamento standard.
• PROG. Dopo aver premuto questo tasto il display lampeggia,
attraverso l’uso delle frecce selezionare il brano che si vuole
inserire nel programma e confermarlo sempre utilizzando lo
stesso tasto, ripetere la stessa procedura per aggiungere altri
brani al programma. Premendo PLAY il lettore inizia la
riproduzione.
Nota: è possibile inserire nel programma fino a 18 brani.
8. CASSETTE (Solo modello ATT120)

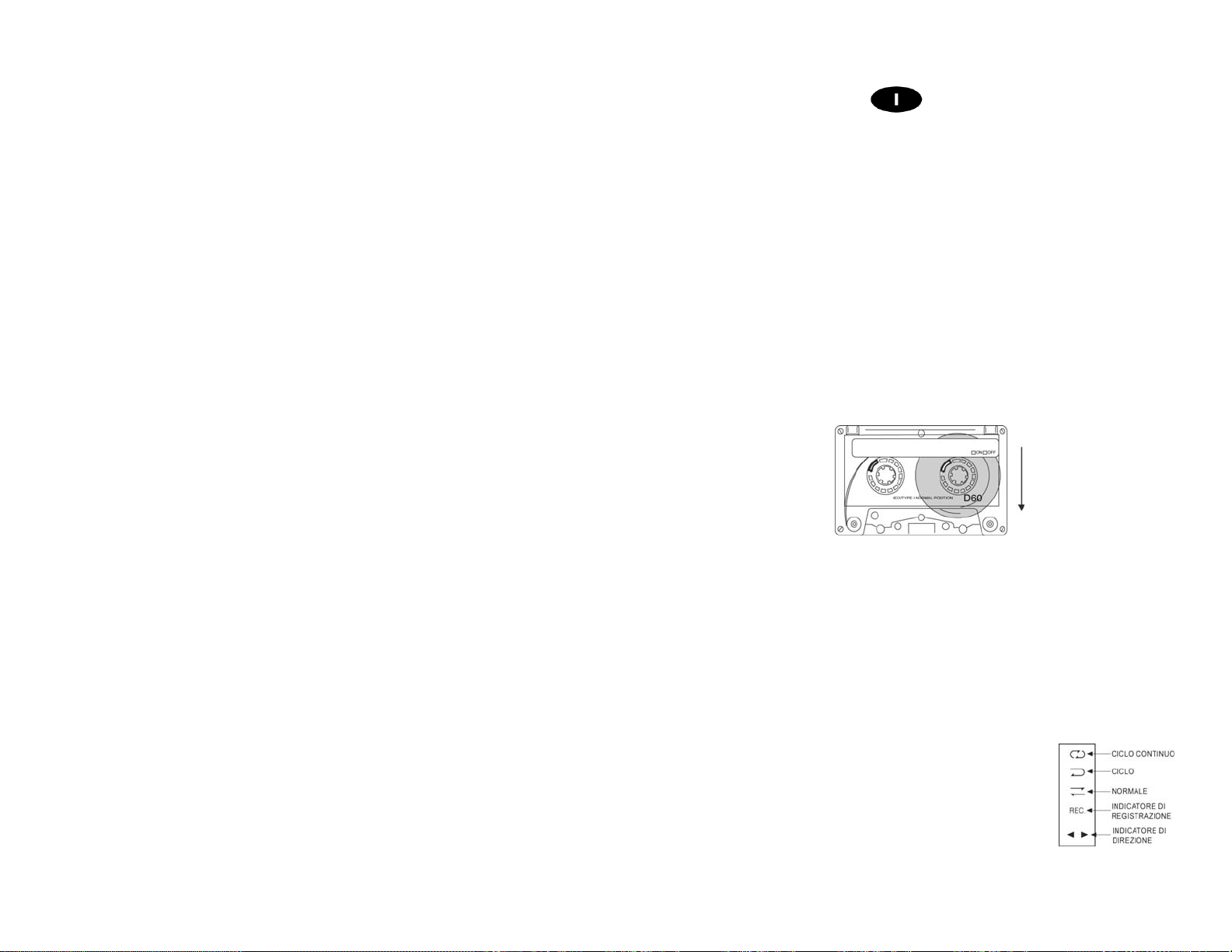

a. Premendo il tasto (EJECT) lo sportello cassette si porta in avanti,
inserire la cassetta da riprodurre rispettando il verso riportato in
figura.
b. Chiudere lo sportello cassette premendolo delicatamente in avanti.
c. Avendo inserito la musicassetta con il lato A rivolto verso
l’utilizzatore, premendo il tasto FPLAY si avrà la riproduzione del
lato A, premendo invece il tasto RPLAY sarà riprodotto il lato B.
Funzioni:
• MODE. Ad ogni pressione del tasto, l’apparecchio passerà in
maniera ciclica ai modi: Ciclo continuo / Ciclo / Normale.
-Ciclo continuo. L’unita riproduce ciclicamente
i due lati della musicassetta.
-Ciclo. L’unita riproduce i due lati della
musicassetta una sola volta.
-Normale. La riproduzione prosegue fino alla
fine del lato corrente.
Page 15
• FF. Facendo riferimento al lato della musicassetta rivolto verso
l’utilizzatore, premendo questo tasto il nastro sarà riavvolto in
avanti. Tenendo il tasto premuto durante la riproduzione
l’apparecchio avvolgerà il nastro tenendolo abbassato per il
preascolto, consentendo la ricerca di un punto.
• REV. Facendo riferimento al lato della musicassetta rivolto
verso l’utilizzatore, premendo questo tasto il nastro sarà
riavvolto all’indietro. Tenendo il tasto premuto durante la
riproduzione l’apparecchio riavvolgerà il nastro tenendolo
abbassato per il preascolto, consentendo la ricerca di un punto.
• STOP. Interrompe la riproduzione o il riavvolgimento della
musicassetta.
• REC. Premendo questo tasto l’indicatore REC si illumina e
l’indicatore di direzione lampeggia in entrambi i versi. A questo
punto premendo il tasto FPLAY la registrazione avrà inizio sul
lato rivolto verso l’utilizzatore, l’indicatore di direzione smetterà
di lampeggiare e indicherà la direzione corrispondente.
Premendo, invece, il tasto RPLAY il funzionamento sarà
analogo ma la registrazione avverrà sull’altro lato.
7. RISOLUZIONE DI PROBLEMI
Se il problema è… Assicurarsi che…
Il led non si accende con
l’interruttore di accensione su ON.
La ventola non gira.
Il suono non si sente.
L’uscita risulta intermittente, con
ronzii e disturbi.
• Controllare che la spina sia inserita.
• Controllare che il fusibile sia
funzionante.
• Controllare che la spina sia inserita.
• Controllare che il fusibile sia
funzionante.
• Controllare che gli ingressi siano
correttamente selezionati.
• Controllare il corretto collegamento
degli altoparlanti.
• Controllare che l’alimentazione sia
appropriata.
Page 16
L’uscita non è presente su uno o
più canali.
• Controllare i cavi e la linea degli
altoparlanti.
• Controllare che il segnale pilota
abbia un livello appropriato.
Il display del CD non si accende.
• Controllare che l’interruttore di
accensione CD sia su ON.
Nessun segnale in uscita dal CD
• Controllare che il CD sia pulito e non
presenti imperfezioni.
Il segnale in uscita dalla radio è
distorto, presenta molte
interferenze o ha un livello di
volume basso.
• Controllare che l’antenna sia
connessa in maniera corretta
• Controllare che l’antenna sia
correttamente orientata.
• Controllare che l’antenna sia
adeguata a ricevere la stazione
desiderata.
Il segnale in uscita dalla radio
risulta intermittente, con ronzio e
disturbi.
• Può spesso dipendere da
interferenze dovute alla vicinanza di
neon, lampade, motori e apparecchi
elettrici in genere.
L’indicatore di livello a led si
accende ma in uscita non è
presente alcun segnale.
• Spegnere per qualche secondo
l’unita (in modo da resettare il circuito
di protezione che potrebbe essere
entrato in funzione) e accendere.
• Controllare tutte le connessioni.
• Se il problema persiste rivolgersi ad
un centro di assistenza autorizzato.
Sul display del CD è presente un
messaggio di errore (ER..)
• Provare ad aprire e chiudere il
cassetto porta CD
• Portando al minimo il volume
spegnere per qualche secondo e poi
riaccendere il lettore.
• Se il problema persiste rivolgersi ad
un centro di assistenza autorizzato.
Page 17
8. Caratteristiche Tecniche
Modello ACDT120/ATT120
Potenza d’uscita RMS / MAX (W) 120 / 180
Uscita impedenza costante 4Ω, 8Ω, 16Ω
Uscita a tensione costante 70V, 100V
MIC1: frontale Jack 6.3 mm 600Ω, -60 dB (Sbilanc.)
MIC1~MIC4: XLR 600Ω, -60 dB (Bilanciati)
Connettori d’Ingresso
Connettori d’uscita
Risposta in frequenza 50Hz – 15 KHz
Distorsione armonica meno del 3% a 1000Hz, Potenza RMS
Rapporto segnale rumore 80 dB
Controllo toni BASSI: ±10 dB a 100Hz
Controlli
AUX 1: 10 KΩ, -15 dB
AUX 2: 20 KΩ, -20 dB
RECV: RCA 4,7 KΩ, 650 mV
4Ω, 8Ω, 16Ω su morsettiera
70V, 100V su morsettiera
SEND: RCA 600Ω, 1V
ALTI: ±10 dB a 100KHz
INGRESSO 1 ~ INGRESSO 4 controlli di volume
separati
(AUX 1) controllo volume
(AUX 2) controllo volume
TONI (BASSI ALTI)
MASTER controllo volume
TUNER controllo volume
CD controllo volume
CASSETTE controllo volume
Indicatori Led unità attiva
Led livello potenza in uscita
Alimentazione AC 230 Vac (115 Vac per paesi Anglosassoni)
Alimentazione DC. 24 Vdc
Assorbimento in AC 295 W con potenza 120 W RMS
Assorbimento in DC 8 A con potenza 120 W RMS
Dimensioni (LxHxP) 450x150x330 mm
Peso ACDT120: 12 Kg ATT120: 11 Kg
Colore Nero
Page 18
9. Esempi di possibili connessioni
Page 19

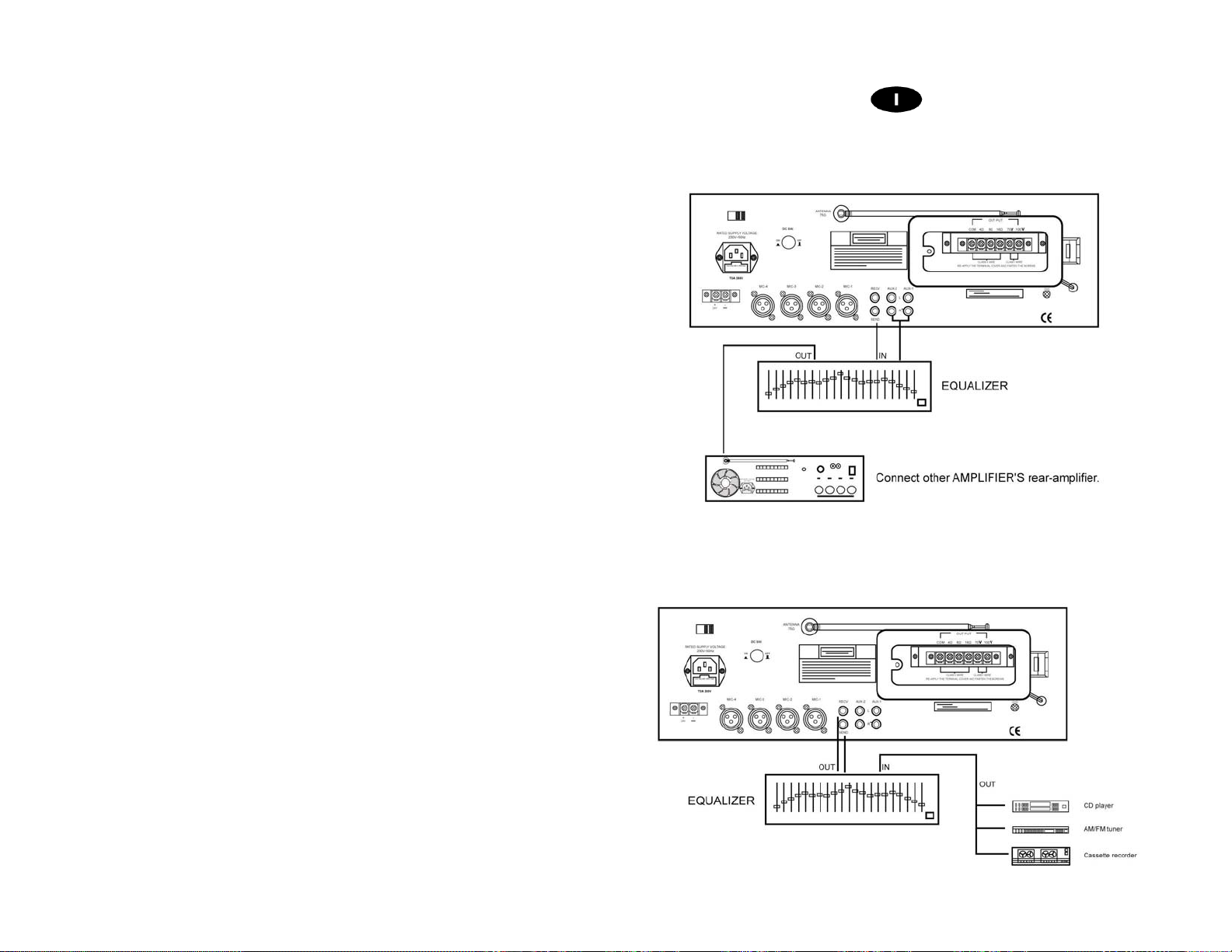

Utilizzo di questa unità come pre_amplificatore.
Utilizzo di questa unità come amplificatore.
Page 20

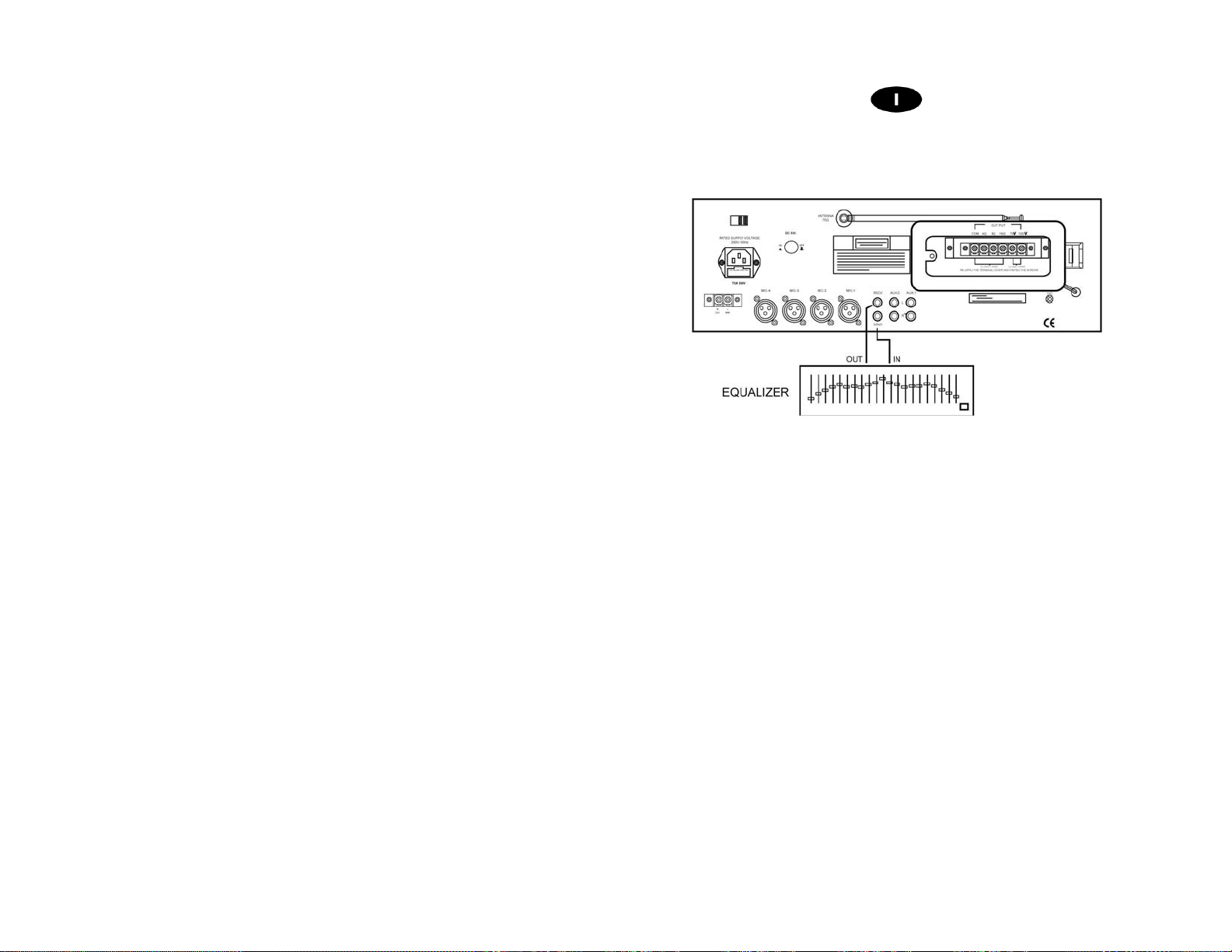

Come equalizzare i segnali radio, cd, mic dell’unità stessa.
Nota
La casa fornisce l’unita con un ponticello mobile tra l’ingresso RECV e
l’uscita SEND presenti sul pannello posteriore
Page 21
La Proel SpA persegue una politica di costante ricerca e sviluppo, di conseguenza si riserva il diritto di
apportare miglioramenti ai prodotti esistenti, senza preavviso e in qualunque momento.
Il prodotto è conforme alla Direttiva 89/336/CEE (Compatibilità Elettromagnetica)
e successive modifiche 92/31/CEE e 93/68/CEE, secondo i seguenti standard:
EN 50082-1:1997, EN 55013:1990, EN 55020:1994
inoltre, è conforme alla Direttiva 73/23/CEE (Bassa Tensione)
e successive modifiche 93/68/CEE, secondo il seguente standard:
EN 60065:1998
Page 22
(World Headquarters - Factory)
Via alla Ruenia 37/43
64027 Sant’Omero (Te) – Italy
Tel: +39 0861 811241
Fax: +39 0861 887862
E-mail: [email protected]
installation.proelgroup.com
PROEL S.p.A.
Loading...
