О PROCAST cable

PROCAST Cable - высококачественный кабель, переходники, разъемы и
аксессуары для профессиональных интеграторов аудио-видео оборудования.
Широко используется инсталляционными компаниями как для реализации
крупных общественных строительных объектов (коммутация систем фонового
звука, Public Address систем оповещения и так далее), так и для подключения
multyroom систем и систем домашнего кинотеарта в частных аппартаментах.
Также в каталоге производимой продукции PROCAST Cable имеются кабели и
разъемы для качественной сценической, студийной и туринговой коммутации.
Широкий ассортимент кабелей, сопутствующего оборудования и аксессуаров
способен полностью закрывать потребность в коммутации даже на самых
ответственных и крупных объектах, а продуманная и направленная на
взаимный интерес дилерская политика позволяет интергаторам не только
использовать высококачественную кабельную продукцию, но и существенно
зарабатывать на ее реализации.

PROCAST Cable - это неизменно отличное качество по весьма демократичным
ценам. При этом для изготовления всей кабельной продукции PROCAST
Cаble используется только чистейшая бескислородная медь OFC 99.98%,
что обеспечивает превосходное качество передачи сигнала.
Все артикулы каталога разрабатывались при непосредственном участии
профессиональных интеграторов аудио-видео оборудования с более чем
десятилетним опытом инсталляций на различных крупных объектах, благодаря
этому были учтены и воплощены в жизнь все пожелания пользователей
продукции PROCAST Cable. Сейчас в нашем каталоге три ключевых
вида кабельной продукции - это спикерные, сигнальные / микрофонные
и коаксиальные видео кабели, а также большое количество наиболее
востребованных разъемов и переходников. Но мы не останавливаемся на
достигнутом. Специалисты компании постоянно работают над расширением
ассортимента выпускаемой продукции и доведением ее до совершенства.
Мы внимательно следим за всеми тенденциями и новинками AV рынка.
Оперативно реагируя на потребности профессиональных интеграторов PRO­CAST Cable каждый год предлагает Вам актуальную обновленную линейку
коммутации мирового класса.

СОДЕРЖАНИЕ

СПИКЕРНЫЙ АКУСТИЧЕСКИЙ КАБЕЛЬ

PROCAST Cable SBR18.OFC.0,824

PROCAST Cable SBR16.OFC.1,306

PROCAST Cable SBR14.OFC.2,11

PROCAST Cable SBL18.OFC.0,824

PROCAST Cable SBL16.OFC.1,306

PROCAST Cable SWH 18.OFC.0,824

PROCAST Cable SWH 16.OFC.1,306

PROCAST Cable ST16.OFC.1,306

PROCAST Cable ST14.OFC.2,11

PROCAST Cable ST12.OFC.3,235

PROCAST Cable SJB 17.OFC.1,045

PROCAST Cable SJB 14.OFC.2,077

04

05

06

07

08

09

10

11

12

13

14

15

СИГНАЛЬНЫЙ МИКРОФОННЫЙ КАБЕЛЬ

PROCAST Cable UMC 6/28/0.12

PROCAST Cable BMC 6/20/0.12

PROCAST Cable BMC 6/60/0.08

17

18

19

ВИДЕО КОАКСИАЛЬНЫЙ КАБЕЛЬ

PROCAST Cable VCC 6/39/0.10

21

ПЕРЕХОДНИКИ, РАЗЪЕМЫ, ГОТОВЫЕ КАБЕЛЯ

PROCAST Cable TRS-6.3/6/M/S

PROCAST Cable TR-6.3/6/M/M

PROCAST Cable XLR 6/ Female

PROCAST Cable XLR 6/Male

PROCAST Cable RCA6/N/Red

PROCAST Cable RCA6/N/Black

PROCAST Cable BNC6/N

PROCAST Cable 2RCA/2RCA.1,5

PROCAST Cable MJ/2RCA.5

23

23

24

24

25

25

26

27

28

Спектные (акустические) многопроводнико­вые двужильные кабели применяются
для подключения акустических систем
к звукоусиливающему оборудованию. В
каталоге PROCAST Cable двенадцать
моделей спикерных кабелей. Они
отличаются по сечению, материалу и цвету
внешней изоляции и области применения.
Аритикулы серий SBR, SBl и SW - это
кабели созданные специально для
профессиональных инсталяций. Выпускает­ся большое количество вариантов
сечений, что позволяет использовать
их при кабелеровке любой различной
протяженности. SBR - красно/черная
внешняя изоляция, SBl - черная и SW ­белая.
Артикулы серии ST - это акустические
кабели для комутации Hi-Fi звукового
оборудования, домашних кинотеатров,
мультирум звуковых систем любого уровня
и прочих профессиональных инсталляций.
Внешняя изоляция у данного типа кабелей

- прозрачный пластичный силикон.
Проводники в одной из двух жил луженые
оловом.
Серия SJB - это акустические кабели
круглого сечения имеющие дополнительную
внешнюю изоляцию, которая позволяет
использовать их для уличных кабельных
трасс. Также благодаря круглому сечению
спикерные кабели SJB удобны для
сценической и студийной коммутации,
где подключение акустических систем
осуществляется через разъемы типа Specon
или аналогичных.
Все перечисленные модели объединяет
ультра многопроводниковая структура жил
и использование чистейшей меди OFC

99.98%.

СПИКЕРНЫЙ АКУСТИЧЕСКИЙ КАБЕЛЬ

PROCAST Cable SBR18.OFC.0,824
PROCAST Cable SBR16.OFC.1,306
PROCAST Cable SBR14.OFC.2,11
PROCAST Cable SBL18.OFC.0,824
PROCAST Cable SBL16.OFC.1,306
PROCAST Cable SWH 18.OFC.0,824
PROCAST Cable SWH 16.OFC.1,306
PROCAST Cable ST14.OFC.2,11
PROCAST Cable ST12.OFC.3,235
PROCAST Cable SJB 17.OFC.1,045
PROCAST Cable SJB 14.OFC.2,077

акустический инсталляционный кабель

PROCAST Cable SBR18.OFC.0,824

2x0,824mm2 / 18AWG

0,824 mm2 -41 х 0.16mm

OFC 99,98%

PROCAST Cable SBR18.OFC.0,824 - профессиональный спикерный (акустический) кабель для
подключения акустических систем к звукоусиливающему оборудованию. Кабель может быть использован
для подключения low-impedance (4-16ohm) динамиков небольшой мощности при длине трассы до 25 метров
или 100V / 70V трансляционных акустических систем / громкоговорителей к усилителю при длине трассы до
300 метров. Проводники изготовлены из сверхчистой безкислородной меди OFC - 99,98% и имеют ультра

- многопроводниковую структуру (каждая жила состоит из 41 проводника диаметром 0,16mm). Суммарный
диаметр каждой жилы - 0,824mm (18AWG).
Внешняя изоляция спикерного кабеля PROCAST Cable SBR18.OFC.0,824 изготовлена из очень
качественного и долговечного пластиката (PVC) окрашенного для удобства подключения в красно-черный
цвет. Жилы легко разделяются и зачищаются. Диапазон рабочих температур для изоляции -40С / +70С.
Кабель поставляется в бухтах по 100 метров.

АРТИКУЛ

НАИМЕНОВАНИЕ

СЕЧЕНИЕ

СТРУКТУРА ЖИЛЫ

ИЗОЛЯЦИЯ

ЭЛЕКТРИЧЕСКОЕ СОПРОТИВЛЕНИЕ ЖИЛЫ (OHM НА 1КМ)

ЁМКОСТЬ МЕЖДУ ДВУМЯ ЖИЛАМИ

СТАНДАРТНАЯ БУХТА

РАЗМЕР КАБЕЛЯ

ДОПУСТИМЫЙ ТЕМПЕРАТУРНЫЙ РЕЖИМ

МИНИМАЛЬНЫЙ СРОК СЛУЖБЫ

41 проводник x 0.16mm (Cu - 99,98%)

PVC пластикат

черный красный

PROCAST Cable SBR18.OFC.0,824

Инсталляционный красно-черный
спикерный кабель 2х0,824mm

2 жилы по 0,824mm (18AWG)

Безкислородная медь OFC 99,98%,
41 проводник по 0,16mm

ПВС пластикат, цвет красно-черный

21,5ohm

73,6pF/m

100m

2,7mm х 5,4mm

-40/+70 градусов С

15 лет

рекомендуемая
область применения:

install

home hi-fi

stage

SPEAKER CABLE

4

акустический инсталляционный кабель

PROCAST Cable SBR16.OFC.1,306

2x1,306mm2 / 16AWG

1,306 mm2 -65 х 0.16mm

OFC 99,98%

PROCAST Cable SBR16.OFC.1,306 - профессиональный спикерный (акустический) кабель для
подключения акустических систем к звукоусиливающему оборудованию. Кабель может быть использован
для подключения low-impedance (4-16ohm) динамиков средней мощности при длине трассы до 50 метров
или 100V / 70V трансляционных акустических систем / громкоговорителей к усилителю при длине трассы до
600 метров. Проводники изготовлены из сверхчистой бескислородной меди OFC - 99,98% и имеют ультра

- многопроводниковую структуру (каждая жила состоит из 65 проводника диаметром 0,16mm). Суммарный
диаметр каждой жилы - 1,306mm (16AWG).
Внешняя изоляция спикерного кабеля PROCAST Cable SBR16.OFC.1,306 изготовлена из очень
качественного и долговечного пластиката (PVC) окрашенного для удобства подключения в красно-черный
цвет. Жилы легко разделяются и зачищаются. Диапазон рабочих температур для изоляции -40С / +70С.
Кабель поставляется в бухтах по 100 метров.

АРТИКУЛ

НАИМЕНОВАНИЕ

СЕЧЕНИЕ

СТРУКТУРА ЖИЛЫ

SPEAKER CABLE

ИЗОЛЯЦИЯ

ЭЛЕКТРИЧЕСКОЕ СОПРОТИВЛЕНИЕ ЖИЛЫ (OHM НА 1КМ)

ЁМКОСТЬ МЕЖДУ ДВУМЯ ЖИЛАМИ

СТАНДАРТНАЯ БУХТА

РАЗМЕР КАБЕЛЯ

ДОПУСТИМЫЙ ТЕМПЕРАТУРНЫЙ РЕЖИМ

МИНИМАЛЬНЫЙ СРОК СЛУЖБЫ

65 проводник x 0.16mm (Cu - 99,98%)

PVC пластикат

5

черный красный

PROCAST Cable SBR16.OFC.1,306

Инсталляционный красно-черный
спикерный кабель 2х1,306mm

2 жилы по 1,306mm (16AWG)

Безкислородная медь OFC 99,98%,
65 проводников по 0,16mm

ПВС пластикат, цвет красно-черный

13,7ohm

72,3pF/m

100m

3,5mm х 7,0mm

-40/+70 градусов С

15 лет

рекомендуемая
область применения:

install

home hi-fi

stage

акустический инсталляционный кабель

PROCAST Cable SBR14.OFC.2,11

2x2,11mm2/ 14AWG

2,11 mm2 -(7 x 15) х 0.16mm

OFC 99,98%

PROCAST Cable SBR14.OFC.2,11 - профессиональный спикерный (акустический) кабель для подключения
акустических систем к звукоусиливающему оборудованию. Кабель может быть использован для
подключения low-impedance (4-16ohm) динамиков средней мощности при длине трассы до 100 метров
или 100V / 70V трансляционных акустических систем / громкоговорителей к усилителю при длине трассы
до 1000 метров. Проводники изготовлены из сверхчистой бескислородной меди OFC - 99,98% и имеют
ультра - многопроводниковую структуру (каждая жила состоит из 105 проводников (7 групп по 15 в каждой)
диаметром 0,16mm). Суммарный диаметр каждой жилы - 2,11mm (16AWG).
Внешняя изоляция спикерного кабеля PROCAST Cable SBR14.OFC.2,11 изготовлена из очень качественного
и долговечного пластиката (PVC) окрашенного для удобства подключения в красно-черный цвет. Жилы легко
разделяются и зачищаются. Диапазон рабочих температур для изоляции -40С / +70С. Кабель поставляется
в бухтах по 100 метров.

АРТИКУЛ

НАИМЕНОВАНИЕ

СЕЧЕНИЕ

СТРУКТУРА ЖИЛЫ

ИЗОЛЯЦИЯ

ЭЛЕКТРИЧЕСКОЕ СОПРОТИВЛЕНИЕ ЖИЛЫ (OHM НА 1КМ)

ЁМКОСТЬ МЕЖДУ ДВУМЯ ЖИЛАМИ

СТАНДАРТНАЯ БУХТА

РАЗМЕР КАБЕЛЯ

ДОПУСТИМЫЙ ТЕМПЕРАТУРНЫЙ РЕЖИМ

МИНИМАЛЬНЫЙ СРОК СЛУЖБЫ

105 проводников x 0.16mm (Cu - 99,98%)

PVC пластикат

черный красный

PROCAST Cable SBR14.OFC.2,11

Инсталляционный красно-черный
спикерный кабель 2х2,11mm

2 жилы по 2,11mm2 (14AWG)

Безкислородная медь OFC 99,98%,
105 проводников (7х15) по 0,16mm

ПВС пластикат, цвет красно-черный

8,62ohm

84,3pF/m

100m

3,8mm х 7,6mm

-40/+70 градусов С

15 лет

рекомендуемая
область применения:

install

home hi-fi

stage

SPEAKER CABLE

6

акустический инсталляционный кабель

PROCAST Cable SBL18.OFC.0,824

2x0.824mm2 / 18AWG

1,306 mm2 -41 х 0.16mm

OFC 99,98%

PROCAST Cable SBL18.OFC.0,824 - профессиональный спикерный (акустический) кабель для
подключения акустических систем к звукоусиливающему оборудованию. Кабель может быть использован
для подключения low-impedance (4-16ohm) динамиков небольшой мощности при длине трассы до 25 метров
или 100V / 70V трансляционных акустических систем / громкоговорителей к усилителю при длине трассы до
300 метров. Проводники изготовлены из сверхчистой безкислородной меди OFC - 99,98% и имеют ультра

- многопроводниковую структуру (каждая жила состоит из 41 проводника диаметром 0,16mm). Суммарный
диаметр каждой жилы - 0,824mm (18AWG).
Внешняя изоляция спикерного кабеля PROCAST Cable SBL18.OFC.0,824 изготовлена из очень качественного
и долговечного пластиката (PVC) окрашенного в черный цвет с серой маркировкой для обозначения
полярности. Это позволяет подключить черную корпусную акустическую систему установленную на стене
черного цвета, абсолютно незаметно (без традиционно торчащих за колонкой цветных акустических
кабелей). Рекомендуем! Жилы легко разделяются и зачищаются. Диапазон рабочих температур для
изоляции -40С / +70С. Кабель поставляется в бухтах по 100 метров.

АРТИКУЛ

НАИМЕНОВАНИЕ

СЕЧЕНИЕ

СТРУКТУРА ЖИЛЫ

SPEAKER CABLE

ИЗОЛЯЦИЯ

ЭЛЕКТРИЧЕСКОЕ СОПРОТИВЛЕНИЕ ЖИЛЫ (OHM НА 1КМ)

ЁМКОСТЬ МЕЖДУ ДВУМЯ ЖИЛАМИ

СТАНДАРТНАЯ БУХТА

РАЗМЕР КАБЕЛЯ

ДОПУСТИМЫЙ ТЕМПЕРАТУРНЫЙ РЕЖИМ

МИНИМАЛЬНЫЙ СРОК СЛУЖБЫ

41 проводник x 0.16mm (Cu - 99,98%)

PVC пластикат

7

черный черный

PROCAST Cable SBL18.OFC.0,824

Инсталляционный черный
спикерный кабель 2х0,824mm

2 жилы по 0,824mm (18AWG)

Безкислородная медь OFC 99,98%,
41 проводник по 0,16mm

ПВС пластикат, цвет черный

21,5ohm

73,6pF/m

100m

2,7mm х 5,4mm

-40/+70 градусов С

15 лет

рекомендуемая
область применения:

install

home hi-fi

stage

акустический инсталляционный кабель

PROCAST Cable SBL16.OFC.1,306

2x1.306mm2/ 16AWG

1.306 mm2 -65 х 0.16mm

OFC 99,98%

PROCAST Cable SBL16.OFC.1,306 - профессиональный спикерный (акустический) кабель для
подключения акустических систем к звукоусиливающему оборудованию. Кабель может быть использован
для подключения low-impedance (4-16ohm) динамиков средней мощности при длине трассы до 50 метров
или 100V / 70V трансляционных акустических систем / громкоговорителей к усилителю при длине трассы до
600 метров. Проводники изготовлены из сверхчистой бескислородной меди OFC - 99,98% и имеют ультра

- многопроводниковую структуру (каждая жила состоит из 65 проводника диаметром 0,16mm). Суммарный
диаметр каждой жилы - 1,306mm (16AWG).
Внешняя изоляция спикерного кабеля PROCAST Cable SBR16.OFC.1,306 изготовлена из очень
качественного и долговечного пластиката (PVC) окрашенного черный цвет. Это позволяет подключить
черную корпусную акустическую систему установленную на стене черного цвета, абсолютно незаметно (без
традиционно торчащих за колонкой цветных акустических кабелей). Рекомендуем! Жилы легко разделяются
и зачищаются. Диапазон рабочих температур для изоляции -40С / +70С. Кабель поставляется в бухтах по
100 метров.

АРТИКУЛ

НАИМЕНОВАНИЕ

СЕЧЕНИЕ

СТРУКТУРА ЖИЛЫ

ИЗОЛЯЦИЯ

ЭЛЕКТРИЧЕСКОЕ СОПРОТИВЛЕНИЕ ЖИЛЫ (OHM НА 1КМ)

PROCAST Cable SBL16.OFC.1,306

Инсталляционный черный
спикерный кабель 2 х 1, 306mm

2 жилы по 1,306mm (16AWG)

Безкислородная медь OFC 99,97%,
65 проводников по 0,16mm

ПВС пластикат, цвет черный

13,7ohm

SPEAKER CABLE

ЁМКОСТЬ МЕЖДУ ДВУМЯ ЖИЛАМИ

СТАНДАРТНАЯ БУХТА

РАЗМЕР КАБЕЛЯ

ДОПУСТИМЫЙ ТЕМПЕРАТУРНЫЙ РЕЖИМ

МИНИМАЛЬНЫЙ СРОК СЛУЖБЫ

65 проводников x 0.16mm (Cu - 99,98%)

PVC пластикат

черный черный

72,3pF/m

100m

3,5mm х 7,0mm

-40/+70 градусов С

15 лет

рекомендуемая
область применения:

install

home hi-fi

stage

8

акустический инсталляционный кабель

PROCAST Cable SWH18.OFC.0,824

2x0.824mm2 / 18AWG

0.824 mm2 -41 х 0.16mm

OFC 99,98%

PROCAST Cable SWH18.OFC.0,824 - профессиональный спикерный (акустический) кабель для
подключения акустических систем к звукоусиливающему оборудованию. Кабель может быть использован
для подключения low-impedance (4-16ohm) динамиков небольшой мощности при длине трассы до 25 метров
или 100V / 70V трансляционных акустических систем / громкоговорителей к усилителю при длине трассы до
300 метров. Проводники изготовлены из сверхчистой безкислородной меди OFC - 99,98% и имеют ультра

- многопроводниковую структуру (каждая жила состоит из 41 проводника диаметром 0,16mm). Суммарный
диаметр каждой жилы - 0,824mm (18AWG).
Внешняя изоляция спикерного кабеля PROCAST Cable SWH18.OFC.0,824 изготовлена из очень
качественного и долговечного пластиката (PVC) окрашенного в белый цвет с серой маркировкой для
обозначения полярности. Это позволяет подключить белую корпусную акустическую систему установленную
на стене белого цвета, абсолютно незаметно (без традиционно торчащих за колонкой цветных акустических
кабелей). Рекомендуем! Жилы легко разделяются и зачищаются. Диапазон рабочих температур для
изоляции -40С / +70С. Кабель поставляется в бухтах по 100 метров.

АРТИКУЛ

НАИМЕНОВАНИЕ

СЕЧЕНИЕ

СТРУКТУРА ЖИЛЫ

SPEAKER CABLE

ИЗОЛЯЦИЯ

ЭЛЕКТРИЧЕСКОЕ СОПРОТИВЛЕНИЕ ЖИЛЫ (OHM НА 1КМ)

ЁМКОСТЬ МЕЖДУ ДВУМЯ ЖИЛАМИ

СТАНДАРТНАЯ БУХТА

РАЗМЕР КАБЕЛЯ

ДОПУСТИМЫЙ ТЕМПЕРАТУРНЫЙ РЕЖИМ

МИНИМАЛЬНЫЙ СРОК СЛУЖБЫ

41 проводник x 0.16mm (Cu - 99,98%)

PVC пластикат

9

белый белый

PROCAST Cable SWH18.OFC.0,824

Инсталляционный белый
спикерный кабель 2 х 0,824mm

2 жилы по 0,824mm (18AWG)

Безкислородная медь OFC 99,97%,
41 проводник по 0,16mm

ПВС пластикат, цвет белый

21,5ohm

73,6pF/m

100m

2,7mm х 5,4mm

-40/+70 градусов С

15 лет

рекомендуемая
область применения:

install

home hi-fi

stage

акустический инсталляционный кабель

PROCAST Cable SWH 16.OFC.1,306

2x1.306mm2/ 16AWG

1.306 mm2 -65 х 0.16mm

OFC 99,98%

PROCAST Cable SWH16.OFC.1,306 - профессиональный спикерный (акустический) кабель для
подключения акустических систем к звукоусиливающему оборудованию. Кабель может быть использован
для подключения low-impedance (4-16ohm) динамиков средней мощности при длине трассы до 50 метров
или 100V / 70V трансляционных акустических систем / громкоговорителей к усилителю при длине трассы до
600 метров. Проводники изготовлены из сверхчистой бескислородной меди OFC - 99,98% и имеют ультра

- многопроводниковую структуру (каждая жила состоит из 65 проводника диаметром 0,16mm). Суммарный
диаметр каждой жилы - 1,306mm (16AWG).
Внешняя изоляция спикерного кабеля PROCAST Cable SWH16.OFC.1,306 изготовлена из очень
качественного и долговечного пластиката (PVC) окрашенного в белый цвет. Это позволяет подключить
белую корпусную акустическую систему установленную на стене белого цвета, абсолютно незаметно (без
традиционно торчащих за колонкой цветных акустических кабелей). Рекомендуем! Жилы легко разделяются
и зачищаются. Диапазон рабочих температур для изоляции -40С / +70С. Кабель поставляется в бухтах по
100 метров.

АРТИКУЛ

НАИМЕНОВАНИЕ

СЕЧЕНИЕ

СТРУКТУРА ЖИЛЫ

ИЗОЛЯЦИЯ

ЭЛЕКТРИЧЕСКОЕ СОПРОТИВЛЕНИЕ ЖИЛЫ (OHM НА 1КМ)

PROCAST Cable SWH 16.OFC.1,306

Инсталляционный черный
спикерный кабель 2 х 1, 306mm

2 жилы по 1,306mm (16AWG)

Безкислородная медь OFC 99,98%,
65 проводников по 0,16mm

ПВС пластикат, цвет белый

13,7ohm

SPEAKER CABLE

ЁМКОСТЬ МЕЖДУ ДВУМЯ ЖИЛАМИ

СТАНДАРТНАЯ БУХТА

РАЗМЕР КАБЕЛЯ

ДОПУСТИМЫЙ ТЕМПЕРАТУРНЫЙ РЕЖИМ

МИНИМАЛЬНЫЙ СРОК СЛУЖБЫ

65 проводников x 0.16mm (Cu - 99,98%)

PVC пластикат

белый белый

72,3pF/m

100m

3,5mm х 7,0mm

-40/+70 градусов С

15 лет

рекомендуемая
область применения:

install

home hi-fi

stage

10

акустический инсталляционный кабель

PROCAST Cable ST16.OFC.1,306

2x1,306mm2 / 16AWG

1,306mm2 - 65 х 0.16mm

OFC 99,98%

PROCAST Cable ST16.OFC.1,306 - профессиональный спикерный (акустический) кабель для подключения
акустических систем к звукоусиливающему оборудованию. Кабель может быть использован для
подключения low-impedance (4-16ohm) динамиков средней мощности при длине трассы до 50 метров в Hi­Fi мультирум системах или системах домашнего кинотеатра, а также в любыл других профессиональных
аудио инсталляциях. Проводники изготовлены из сверхчистой бескислородной меди OFC - 99,98% и имеют
ультра - многопроводниковую структуру (каждая жила состоит из 65 проводников диаметром 0,16mm).
Суммарный диаметр каждой жилы - 1,306mm (16AWG).

Внешняя изоляция спикерного кабеля PROCAST Cable SBR16.OFC.1,306 изготовлена из очень
качественного и долговечного прозрачного пластиката (PVC), для удобства определения полярности одна
жила луженая. Жилы легко разделяются и зачищаются. Диапазон рабочих температур для изоляции -40С /
+70С. Кабель поставляется в бухтах по 100 метров.

АРТИКУЛ

НАИМЕНОВАНИЕ

СЕЧЕНИЕ

СТРУКТУРА ЖИЛЫ

SPEAKER CABLE

ИЗОЛЯЦИЯ

ЭЛЕКТРИЧЕСКОЕ СОПРОТИВЛЕНИЕ ЖИЛЫ (OHM НА 1КМ)

ЁМКОСТЬ МЕЖДУ ДВУМЯ ЖИЛАМИ

СТАНДАРТНАЯ БУХТА

РАЗМЕР КАБЕЛЯ

ДОПУСТИМЫЙ ТЕМПЕРАТУРНЫЙ РЕЖИМ

МИНИМАЛЬНЫЙ СРОК СЛУЖБЫ

65 проводников x 0.16mm (Cu - 99,98%)

PVC пластикат

11

прозрачный

прозрачный

PROCAST Cable ST16.OFC.1,306

Инсталляционный спикерный кабель
2х1,306mm в прозрачной изоляции

2 жилы по 1,306mm2 (16AWG) /
одна жила луженая

Безкислородная медь OFC 99,98%,
65 проводников по 0,16mm

ПВС пластикат, прозрачный

13,7ohm

72,3pF/m

100m

3,5mm х 7,0mm

-40/+70 градусов С

15 лет

рекомендуемая
область применения:

install

home hi-fi

stage

акустический инсталляционный кабель

PROCAST Cable ST14.OFC.2,11

2x2.11mm2/ 14AWG

2.11 mm2 -(7x15) х 0.16mm

OFC 99,98%

PROCAST Cable ST14.OFC.2,11 - профессиональный Hi-Fi спикерный (акустический) кабель для
подключения акустических систем к звукоусиливающему оборудованию. Кабель может быть использован
для подключения low-impedance (4-16ohm) динамиков средней и большой мощности при максимальной
длине трасс до 100 метров в Hi-Fi мультирум мистемах или системах домашнего кинотеатра, а также
в любых других профессиональных аудио инсталляциях. Проводники изготовлены из сверхчистой
бескислородной меди OFC - 99,98% и имеют ультра - многопроводниковую структуру (каждая жила состоит
из 105 проводников (7 групп по 15 в каждой) диаметром 0,16mm). Суммарный диаметр каждой жилы ­2,11mm (14AWG).

Внешняя изоляция спикерного кабеля PROCAST Cable SBR14.OFC.2,11 изготовлена из очень качественного
и долговечного прозрачного пластиката (PVC), для удобства определения полярности одна жила луженая.
Жилы легко разделяются и зачищаются. Диапазон рабочих температур для изоляции -40С / +70С. Кабель
поставляется в бухтах по 100 метров.

АРТИКУЛ

НАИМЕНОВАНИЕ

СЕЧЕНИЕ

СТРУКТУРА ЖИЛЫ

ИЗОЛЯЦИЯ

ЭЛЕКТРИЧЕСКОЕ СОПРОТИВЛЕНИЕ ЖИЛЫ (OHM НА 1КМ)

PROCAST Cable ST14.OFC.2,11

Инсталляционный Hi-Fi спикерный
кабель 2х2,11mm в прозрачной изол.

2 жилы по 2,11mm2 (14AWG) /
одна жила луженая

Безкислородная медь OFC 99,98%,
105 проводников (7х15) по 0,16mm

ПВС пластикат, прозрачный

8,62ohm

SPEAKER CABLE

ЁМКОСТЬ МЕЖДУ ДВУМЯ ЖИЛАМИ

СТАНДАРТНАЯ БУХТА

РАЗМЕР КАБЕЛЯ

ДОПУСТИМЫЙ ТЕМПЕРАТУРНЫЙ РЕЖИМ

МИНИМАЛЬНЫЙ СРОК СЛУЖБЫ

105 проводников x 0.16mm (Cu - 99,98%)

PVC пластикат

прозрачный прозрачный

84,3pF/m

100m

3,8mm х 7,6mm

-40/+70 градусов С

15 лет

рекомендуемая
область применения:

install

home hi-fi

stage

12

акустический инсталляционный кабель

PROCAST Cable ST12.OFC.3,235

2x3.235mm2 / 12AWG

3.235mm2 - (7x23) х 0.16mm

OFC 99,98%

PROCAST Cable SBR12.OFC.3,235 - профессиональный Hi-Fi спикерный (акустический) кабель для
подключения акустических систем к звукоусиливающему оборудованию. Кабель может быть использован
для подключения low-impedance (4-16ohm) динамиков любой мощности в Hi-Fi / Hi-End мультирум системах,
стрео системах и системах элитного домашнего кинотеатра, а также в любых других профессиональных
аудио инсталляциях. Проводники изготовлены из сверхчистой бескислородной меди OFC - 99,98% и имеют
ультра - многопроводниковую структуру (каждая жила состоит из 161 проводников (7х23) диаметром
0,16mm). Суммарный диаметр каждой жилы - 3,235mm (12AWG).

Внешняя изоляция спикерного кабеля PROCAST Cable SBR12.OFC.3,235 изготовлена из очень качественного
и долговечного прозрачного пластиката (PVC), для удобства определения полярности одна жила луженая.
Жилы легко разделяются и зачищаются. Диапазон рабочих температур для изоляции -40С / +70С. Кабель
поставляется в бухтах по 100 метров.

АРТИКУЛ

НАИМЕНОВАНИЕ

СЕЧЕНИЕ

СТРУКТУРА ЖИЛЫ

SPEAKER CABLE

ИЗОЛЯЦИЯ

ЭЛЕКТРИЧЕСКОЕ СОПРОТИВЛЕНИЕ ЖИЛЫ (OHM НА 1КМ)

ЁМКОСТЬ МЕЖДУ ДВУМЯ ЖИЛАМИ

СТАНДАРТНАЯ БУХТА

РАЗМЕР КАБЕЛЯ

ДОПУСТИМЫЙ ТЕМПЕРАТУРНЫЙ РЕЖИМ

МИНИМАЛЬНЫЙ СРОК СЛУЖБЫ

65 проводников x 0.16mm (Cu - 99,98%)

PVC пластикат

13

прозрачный

прозрачный

PROCAST Cable ST12.OFC.3,235

Инсталляционный спикерный кабель
2х3.235mm в прозрачной изоляции

2 жилы по 3,235mm3 (12AWG) /
одна жила луженая

Безкислородная медь OFC 99,97%,
161 проводников (7х23) по 0,16mm

ПВС пластикат, прозрачный

5,43ohm

95,7pF/m

100m

4,3mm х 8,6mm

-40/+70 градусов С

15 лет

рекомендуемая
область применения:

install

home hi-fi

stage

акустический инсталляционный кабель

PROCAST Cable SJB17.OFC.1,045

2x1,045mm2/ 17AWG

1,045mm2 - 52 х 0.16mm

OFC 99,98%

PROCAST Cable SJB17.OFC.1,045 - профессиональный спикерный (акустический) кабель для
подключения акустических систем к звукоусиливающему оборудованию. Имеет круглое сечение, благодаря
чему оптимален для установки спикерных коннекторов Speakon. Кабель рекомендуется использовать
в мобильных инсталляциях, где требуется повышенная стойкость кабеля к внешним механическим и
климатических воздействиям. Кабель может использоваться как с 100V трансляционными акустическими
системами при длине трасс до 500 метров, так и c low-impedance системами при длине кабельной трассы
до 40 метров. Проводники изготовлены из сверхчистой бескислородной меди OFC - 99,98% и имеют ультра

- многопроводниковую структуру (каждая жила состоит из 52 проводников сечением 0,16mm2). Суммарное
сечение каждой жилы - 1,045mm2 (17AWG).
PROCAST Cable SJB17.OFC.1,045 имеет двойную внешнюю изоляцию, благодаря чему кабель может
использоваться как всепогодный. Внешний слой изготовлен из черного пластичного PVC пластиката, который
обеспечивает круглое сечение кабеля и безупречную защиту от внешних механических и климатических
воздействий. Внутренняя изоляция спикерного кабеля PROCAST Cable SJB17.OFC.1,045 также изготовлена
из очень качественного и долговечного пластиката (PVC) окрашенного для удобства подключения в красно­черный цвет. Жилы легко разделяются и зачищаются. Диапазон рабочих температур для изоляции -40С /
+70С. Кабель поставляется в бухтах по 100 метров.

АРТИКУЛ

НАИМЕНОВАНИЕ

СЕЧЕНИЕ

СТРУКТУРА ЖИЛЫ

ИЗОЛЯЦИЯ

ЭЛЕКТРИЧЕСКОЕ СОПРОТИВЛЕНИЕ ЖИЛЫ (OHM НА 1КМ)

PROCAST Cable SJB17.OFC.1,045

Инсталляционный круглый всепогод­ный спикерный кабель 2х1,045mm

2 жилы по 1,045mm2 (17AWG)

Безкислородная медь OFC 99,98%,
52 проводник по 0,16mm2

Двойная, внешний черный ПВС, внутренняя

- ПВС пластикат, цвет красно-черный

17,2ohm

SPEAKER CABLE

ЁМКОСТЬ МЕЖДУ ДВУМЯ ЖИЛАМИ

СТАНДАРТНАЯ БУХТА

РАЗМЕР КАБЕЛЯ

ДОПУСТИМЫЙ ТЕМПЕРАТУРНЫЙ РЕЖИМ

МИНИМАЛЬНЫЙ СРОК СЛУЖБЫ

52 проводника x 0.16mm (Cu - 99,98%)

PVC пластикат

PVC пластикат

черный красный

103pF/m

100m

Круглый, диаметр 6,5mm

-40/+70 градусов С

15 лет

рекомендуемая
область применения:

install

home hi-fi

stage

14

акустический инсталляционный кабель

PROCAST Cable SJB14.OFC.2,077

2x2,077mm2 / 14AWG

2,077mm2 - 41 х 0.254mm

OFC 99,98%

PROCAST Cable SJB14.OFC.2,077 - профессиональный спикерный (акустический) кабель для подключения
акустических систем к звукоусиливающему оборудованию. Имеет круглое сечение, благодаря чему
оптимален для установки спикерных коннекторов Speakon. Кабель рекомендуется использовать для
подключения сценической и туровой акустики, в мобильных инсталляциях. Благодаря дополнительному
защитному покрытию может использоваться в инсталляциях, где требуется всепогодное исполнение
кабеля. Проводники изготовлены из сверхчистой бескислородной меди OFC - 99,98% и имеют ультра ­многопроводниковую структуру (каждая жила состоит из 41 проводника диаметром 0,254mm). Суммарный
диаметр каждой жилы - 2,077mm (14AWG).

PROCAST Cable SJB14.OFC.2,077 имеет двойную внешнюю изоляцию, благодаря чему кабель может
использоваться как всепогодный. Внешний слой изготовлен из черного пластичного PVC пластиката, который
обеспечивает круглое сечение кабеля и безупречную защиту от внешних механических и климатических
воздействий. Внутренняя изоляция спикерного кабеля PROCAST Cable SJB14.OFC.2,077 также изготовлена
из очень качественного и долговечного пластиката (PVC) окрашенного для удобства подключения в красно­черный цвет. Жилы легко разделяются и зачищаются. Диапазон рабочих температур для изоляции -40С /
+70С. Кабель поставляется в бухтах по 100 метров.

АРТИКУЛ

НАИМЕНОВАНИЕ

СЕЧЕНИЕ

SPEAKER CABLE

СТРУКТУРА ЖИЛЫ

ИЗОЛЯЦИЯ

ЭЛЕКТРИЧЕСКОЕ СОПРОТИВЛЕНИЕ ЖИЛЫ (OHM НА 1КМ)

PROCAST Cable SJB14.OFC.2,077

Инсталляционный круглый всепогод­ный спикерный кабель 2х2,077mm2

2 жилы по 2,077mm2 (14AWG)

Безкислородная медь OFC 99,98%,
41 проводник по 0,254mm2

Двойная, внешний черный ПВС, внутренняя

- ПВС пластикат, цвет красно-черный

8,62ohm

ЁМКОСТЬ МЕЖДУ ДВУМЯ ЖИЛАМИ

СТАНДАРТНАЯ БУХТА

РАЗМЕР КАБЕЛЯ

ДОПУСТИМЫЙ ТЕМПЕРАТУРНЫЙ РЕЖИМ

МИНИМАЛЬНЫЙ СРОК СЛУЖБЫ

15

черный красный

123,5pF/m

100m

Круглый, диаметр 8mm

-40/+70 градусов С

15 лет

41 проводника x 0,254mm (Cu - 99,98%)

PVC пластикат

PVC пластикат

рекомендуемая
область применения:

install

home hi-fi

stage

Микрофонные/сигнальные кабеля
используются для подключения
подключения микрофонов и другого
звуковоспроизводящего оборудования к
усилителям, микшерским пультам прочим
коммутирующим устройсвам, а также для
междлочной коммутации.
Принципиально различают для типа таких
кабелей - балансные (симметричные) и не
балансные (не симметричные). В балансных
кабелях используется две сигнальных жилы,
в не булунсных - одна.
В каталоге PROCAST Cable серия
UMC - небалансные кабели. Одна
многопроводниковая центральная жила и
экран. Серия BMC - балансные кабели, две
многопроводниковых центральных жилы и

экран.

PROCAST Cable UMC 6/28/0.12
PROCAST Cable BMC 6/20/0.12
PROCAST Cable BMC 6/60/0.08

СИГНАЛЬНЫЙ МИКРОФОННЫЙ КАБЕЛЬ

профессиональный микрофонный кабель

PROCAST Cable UMC6/28/0.12

unBalance - 28/0.12

screen-AL + 112/0.12 Cu

d-6mm

PROCAST Cable UMC6/28/0.12 – профессиональный небалансный кабель для передачи монофонического
и несимметричного звукового сигнала от источника сигнала линейного уровня, микрофонов или
электромузыкальных инструментов. Рекомендуемая длина трассы – до 50 метров. Внешний диаметр
кабеля - 6mm, цвет PVC изоляции зеленый. Кабель имеет двойной экран - алюминиевая фольга и 112 х
0,12mm2 медная оплетка, экранирование 94%. Центральная жила изготовлена из 28 медных проводников
по 0,12mm2.
PROCAST Cable UMC6/28/0.12 – может использоваться в широком диапазоне температур – от -40 до
+70С. Кабель очень гибкий и хорошо защищен от внешних механических и климатических воздействий.
Отлично подойдет как для мобильных инсталляций и использования в сценических комплектах, так и для
межблочных подключений и соединения микрофонов в системах Public Address любой сложности.

АРТИКУЛ

НАИМЕНОВАНИЕ

ЦЕНТРАЛЬНАЯ ЖИЛА

ЭКРАНИРОВАНИЕ

ИЗОЛЯЦИЯ

ЭЛЕКТРИЧЕСКОЕ СОПРОТИВЛЕНИЕ
ЦЕНТРАЛЬНОЙ ЖИЛЫ (OHM НА 1КМ)

ЭЛЕКТРИЧЕСКОЕ СОПРОТИВЛЕНИЕ ЭКРАНА
(OHM НА 1КМ)

ЕМКОСТЬ МЕЖДУ ЭКРАНОМ

MICROPHONE/ LINE SIGNAL CABLE

И ЦЕНТРАЛЬНОЙ ЖИЛОЙ

СТАНДАРТНАЯ БУХТА

РАЗМЕР КАБЕЛЯ

ДОПУСТИМЫЙ ТЕМПЕРАТУРНЫЙ РЕЖИМ

МИНИМАЛЬНЫЙ СРОК СЛУЖБЫ

17

PROCAST Cable UMC6/28/0.12

Профессиональный несимметричный
микрофонный кабель

28 медных проводников по 0,12mm2

Два экрана – алюминиевая фольга + медная
оплетка 112х0,12mm2, экранирование – 94%

Изоляция центральной жилы – PVC 2,3mm,
внешняя изоляция – пластичный PVC, цвет зеленый

60,02ohm

20,48ohm

100,6pF/m

100m

2,7mm х 5,4mm

-40/+70 градусов С

15 лет

28 проводник x 0.12mm (Cu - 99,98%)

PVC пластикат красный

Алюминиевая фольга

Медная оплётка

PVC пластикат зелёный

рекомендуемая
область применения:

install

home hi-fi

stage

профессиональный микрофонный кабель

PROCAST Cable BMC 6/20/0.12

Balance - 2x20/0.12

screen - 60/0.12 Cu

d-6mm

PROCAST Cable BMC 6/20/0.12 – профессиональный балансный микрофонный (сигнальный) кабель для
подключения балансных микрофонов, симметричных и стереофонических источников линейного звукового
сигнала. Рекомендуемая длина трассы – до 50 метров. Внешний диаметр кабеля – 6мм, цвет внешней PVC
изоляции черный, две центральные жилы имеют красно-черную PVC изоляцию.
Экран – оплетка из луженой меди, 60 проводников по 0,12mm2. Пространство между внутренними
проводниками и внешней изоляцией заполнено шелковыми нитями.
PROCAST Cable BMC 6/20/0.12 – может использоваться в широком диапазоне температур – от -40 до
+70С. Кабель очень гибкий и хорошо защищен от внешних механических и климатических воздействий.
Отлично подойдет как для мобильных инсталляций и использования в сценических комплектах, так и для
межблочных подключений и соединения микрофонов в системах Public Address любой сложности.

MICROPHONE/ LINE SIGNAL CABLE

АРТИКУЛ

НАИМЕНОВАНИЕ

ЦЕНТРАЛЬНАЯ ЖИЛА

ЭКРАНИРОВАНИЕ

ИЗОЛЯЦИЯ

ЭЛЕКТРИЧЕСКОЕ СОПРОТИВЛЕНИЕ
ЦЕНТРАЛЬНОЙ ЖИЛЫ (OHM НА 1КМ)

ЭЛЕКТРИЧЕСКОЕ СОПРОТИВЛЕНИЕ ЭКРАНА
(OHM НА 1КМ)

ЕМКОСТЬ МЕЖДУ ЭКРАНОМ
И ЦЕНТРАЛЬНОЙ ЖИЛОЙ

ЕМКОСТЬ МЕЖДУ ЖИЛАМИ

СТАНДАРТНАЯ БУХТА

РАЗМЕР КАБЕЛЯ

ДОПУСТИМЫЙ ТЕМПЕРАТУРНЫЙ РЕЖИМ

МИНИМАЛЬНЫЙ СРОК СЛУЖБЫ

2 жилы х 20 медных проводников x 0.12mm

PVC 1,5mm красный/белый

Шелковые нити

Медная оплётка

PVC пластикат черный

PROCAST Cable BMC 6/20/0.12

Профессиональный балансный
микрофонный кабель

2 жилы – 2 х 20 медных проводников по 0,12mm2

Экран – оплетка 60 медных проводников по
0,12mm2

Изоляция центральных жил – красно-черный
PVC 1,5mm, внешняя изоляция – пластичный PVC,
наполнитель – шелковые нити

80ohm

29ohm

141pF/m

102pF/m

100m

Круглый, диаметр 6mm, цвет черный

-40/+70 градусов С

15 лет

рекомендуемая
область применения:

install

home hi-fi

stage

18

профессиональный микрофонный кабель

PROCAST Cable BMC6/60/0.08

Balance - 2x60/0.08

screen - 144 x 0.1 Cu

6mm

PROCAST Cable BMC 6/60/0.08 – профессиональный балансный микрофонный (сигнальный) кабель для
подключения балансных микрофонов, симметричных и стереофонических источников линейного звукового
сигнала. Рекомендуемая длина трассы – до 100 метров. Внешний диаметр кабеля – 6мм, цвет внешней PVC
изоляции черный, две центральные жилы имеют красно-черную XLPE изоляцию.
Экран – оплетка из луженой меди плотностью 96%, 144 проводника по 0,10mm2. Пространство между
внутренними проводниками и внешней изоляцией заполнено шелковыми нитями обернутыми в папирус.
PROCAST Cable BMC 6/60/0.08 – может использоваться в широком диапазоне температур – от -40 до
+70С. Кабель очень гибкий и хорошо защищен от внешних механических и климатических воздействий.
Отлично подойдет как для мобильных инсталляций и использования в сценических комплектах, так и для
межблочных подключений и соединения микрофонов в системах Public Address любой сложности.

АРТИКУЛ

НАИМЕНОВАНИЕ

ЦЕНТРАЛЬНАЯ ЖИЛА

ЭКРАНИРОВАНИЕ

ИЗОЛЯЦИЯ

ЭЛЕКТРИЧЕСКОЕ СОПРОТИВЛЕНИЕ
ЦЕНТРАЛЬНОЙ ЖИЛЫ (OHM НА 1КМ)

ЭЛЕКТРИЧЕСКОЕ СОПРОТИВЛЕНИЕ ЭКРАНА
(OHM НА 1КМ)

ЕМКОСТЬ МЕЖДУ ЭКРАНОМ

MICROPHONE/ LINE SIGNAL CABLE

И ЦЕНТРАЛЬНОЙ ЖИЛОЙ

ЕМКОСТЬ МЕЖДУ ЖИЛАМИ

СТАНДАРТНАЯ БУХТА

РАЗМЕР КАБЕЛЯ

ДОПУСТИМЫЙ ТЕМПЕРАТУРНЫЙ РЕЖИМ

МИНИМАЛЬНЫЙ СРОК СЛУЖБЫ

2 жилы х 60 медных проводников x 0.08mm2

PVC 1,5mm белый/голубой

Шелковые нити

Папирус

19

Медная оплётка
PVC пластикат черный

PROCAST Cable BMC6/60/0.08

Профессиональный балансный
микрофонный кабель

2 жилы – 2 х 60 медных проводников по 0,08mm2

Экран – оплетка 144 медных проводников по
0,10mm2

Изоляция центральных жил – красно-черный XLPE
1,65mm, внешняя изоляция – пластичный PVC,
наполнитель – шелковые нити в папирусе

60ohm

21,9ohm

183pF/m

198pF/m

100m

Круглый, диаметр 6mm, цвет черный

-40/+70 градусов С

15 лет

рекомендуемая
область применения:

install

home hi-fi

stage

Коаксиальные видео кабели предназна­чены для передачи аналоговых низко­частотных видеосигналов (композитный,
компонентный). и цифровых сигналов
вещательного качества.
Структура коаксиального кабеля - много­проводниковая центральная жила и экран.
Волновое сопротивление кабеля - 75ohm.

PROCAST Cable VCC 6/39/0.10

ВИДЕО КОАКСИАЛЬНЫЙ КАБЕЛЬ

профессиональный коаксиальный видео кабель

PROCAST Cable VCC 6/39/0.10

39 x 0.10mm2

Al + 144 x 0.1 Cu

6mm

PROCAST Cable VCC 6/39/0.10 - профессиональный коаксиальный видео кабель для передачи аналогового
компонентного или композитного видео-сигнала. Диаметр кабеля – 6mm. Внешняя изоляция изготовлена из
прочного и пластичного PVC стойкого к механическим и климатическим воздействиям.

Центральная жила многопроводниковая и состоит из 39 проводником сечением 0,10, изготовленных из
чистейшей меди. Кабель имеет очень плотное экранирование. Один экран из алюминиевой фольги и второй
из луженой медной оплетки, состоящей из 144 проводников сечением 0,10mm2. Волновое сопротивление
PROCAST Cable VCC 6/39/0.10 – 75ohm. Кабель поставляется в бухтах по 100m.

АРТИКУЛ

НАИМЕНОВАНИЕ

ВОЛНОВОЕ СОПРОТИВЛЕНИЕ

СТРУКТУРА ЦЕНТРАЛЬНОЙ ЖИЛЫ

ЭКРАН

VIDEO CABLE

ЭЛЕКТРИЧЕСКОЕ СОПРОТИВЛЕНИЕ ЖИЛЫ
(OHM НА 1КМ)

ЭЛЕКТРИЧЕСКОЕ СОПРОТИВЛЕНИЕ ЭКРАНА
(OHM НА 1КМ)

ЕМКОСТЬ МЕЖДУ ЭКРАНОМ
И ЦЕНТРАЛЬНОЙ ЖИЛОЙ

СТАНДАРТНАЯ БУХТА

ДИАМЕТР

ДОПУСТИМЫЙ ТЕМПЕРАТУРНЫЙ РЕЖИМ

МИНИМАЛЬНЫЙ СРОК СЛУЖБЫ

21

PROCAST Cable VCC 6/39/0.10

Инсталляционный коаксиальный видео кабель

75ohm

39 проводников по 0,10mm2

Алюминиевая фольга + луженая медная оплетка
144 х 0,10mm2

60,02ohm

17,3ohm

189pF/m

100m

6mm

-40/+70 градусов С

15 лет

39 проводник x 0.10mm (Cu - 99,98%)
PVC пластикат

Алюминиевая фольга

Медная оплётка

PVC пластикат голубой

рекомендуемая
область применения:

install

home hi-fi

stage

В нашем каталоге есть все необходимые
разъемы и переходники для осуществления
профессиональной коммутации любых
форматов аудио-видео сигналов.
Также Вы можете заказать у нас изготовление
кабелей любой длины с профессионально
установленными разъемами.
Все разъемы и переходники PROCAST
cable могут использоваться как в
профессиональных инсталляциях, так и для
коммутации Hi-Fi / Hi-End домашнего аудио­видео оборудования.

VIDEO socket

PROCAST Cable BNC6/N

AUDIO-VIDEO socket

PROCAST Cable RCA6/N/Black

AUDIO socket

PROCAST Cable RCA6/N/Red
PROCAST Cable TR-6.3/6/M/M
PROCAST Cable TRS-6.3/6/M/S
PROCAST Cable XLR 6/Male
PROCAST Cable XLR 6/ Female

AUDIO переходники

PROCAST Cable 2RCA/2RCA.1,5
PROCAST Cable MJ/2RCA.5

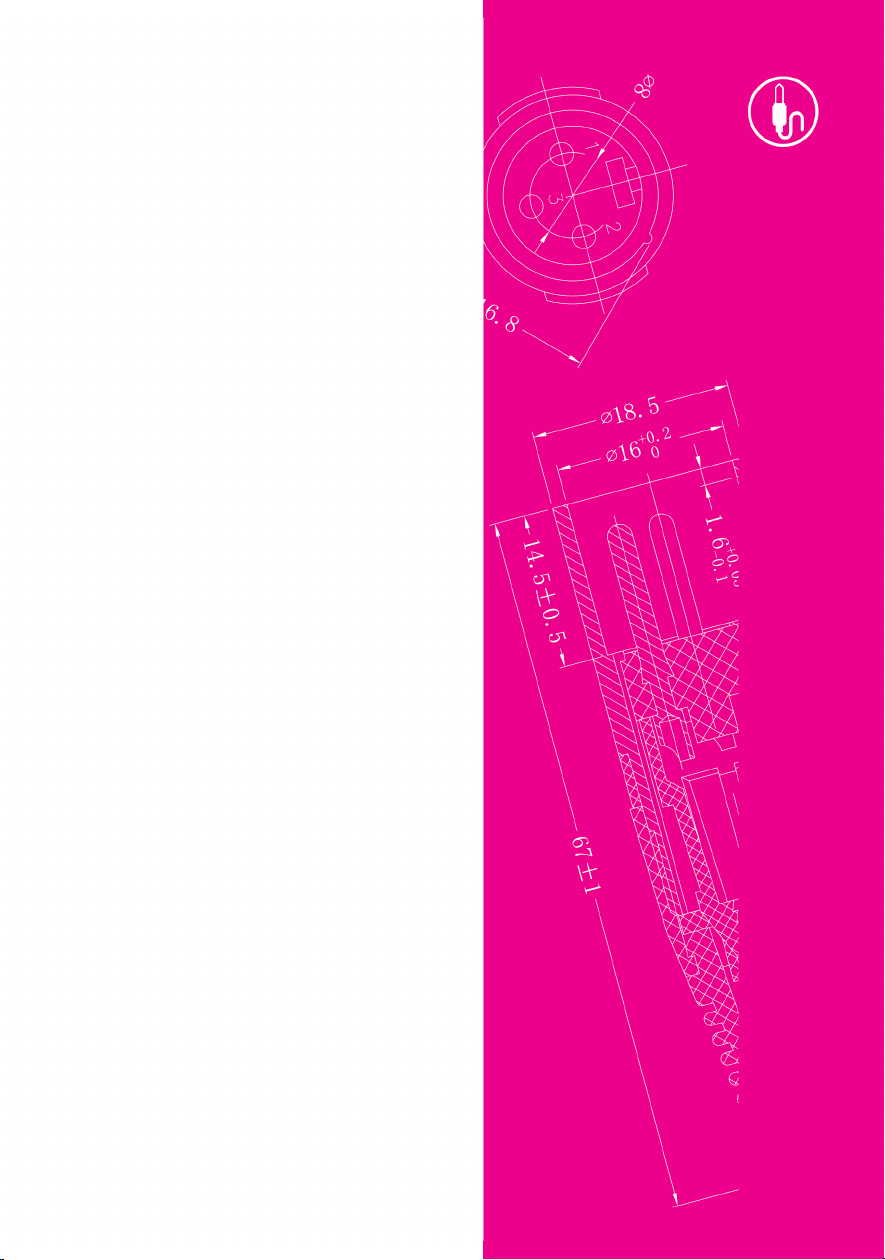

ПЕРЕХОДНИКИ, РАЗЪЁМЫ, ГОТОВЫЕ КАБЕЛЯ

акустический cоеденительный кабель

PROCAST Cable TRS-6.3/6/M/S

под пайку

stereo / balance

под кабель 6-8мм

PROCAST Cable TRS-6.3/6/M/S – TRS Jack (male) 6.3mm разъем под пайку. Разъем трехконтактный,
стереофонический, балансный. Разъем рассчитан на применение с сигнальным/инструментальным/
микрофонным балансным кабелем с внешним диаметром 6mm. Отлично подойдет для коммутации
профессионального звукового оборудования, межблочного соединения, подключения не балансных
микрофонов и электромузыкальных инструментов к усилителям, микшерам, активной акустике и так
далее. Черный металлический корпус не подвержен коррозии. Контакты со специальным покрытием очень
хорошо паяются. Для плотного примыкания к приходящему кабелю TRS-6.3/6/M/S имеет пластичный
резиновый наконечник. Внутри разъема присутствует пластиковая вставка для дополнительной фиксации
кабеля и изоляции места соединения от корпуса.

рекомендуемая
область применения:

install

home hi-fi

stage

акустический cоеденительный кабель

PROCAST Cable TR-6.3/6/M/M

SOCKETS /ADAPTERS

под пайку

mono/unbalance

под кабель 6-8мм

PROCAST Cable TR-6.3/6/M/M – TS Jack (male) 6.3mm разъем под пайку. Разъем двухконтактный,
монофонический, не балансный. Разъем рассчитан на применение совместно с сигнальным/
инструментальным/микрофонным не балансным кабелем с внешним диаметром 6mm. Отлично подойдет
для коммутации профессионального звукового оборудования, межблочного соединения, подключения не
балансных микрофонов и электромузыкальных инструментов к усилителям, микшерам, активной акустике
и так далее. Черный металлический корпус не подвержен коррозии. Контакты со специальным покрытием
очень хорошо паяются. Для плотного примыкания к приходящему кабелю TR-6.3/6/M/M имеет пластичный
резиновый наконечник. Внутри разъема присутствует пластиковая вставка для дополнительной фиксации
кабеля и изоляции места соединения от корпуса.

рекомендуемая
область применения:

install

23

home hi-fi

stage

акустический cоеденительный кабель

PROCAST Cable XLR 6/ Female

под пайку

balance audio

под кабель 6-8мм

PROCAST Cable XLR 6/ Female – XLR (female) разъем (гнездо) под пайку. Разъем трехконтактный,
балансный. Разъем рассчитан на применение с сигнальным / инструментальным / микрофонным
балансным кабелем с внешним диаметром 6mm. Отлично подойдет для коммутации профессионального
звукового оборудования, межблочного соединения, подключения балансных микрофонов и
электромузыкальных инструментов к усилителям, микшерам, активной акустике и так далее. Черный
металлический корпус не подвержен коррозии. Контакты со специальным покрытием очень хорошо
паяются. Для плотного примыкания к приходящему кабелю XLR 6/Female имеет пластичный резиновый
наконечник. Внутри разъема присутствует пластиковая вставка для дополнительной фиксации кабеля и
изоляции места соединения от корпуса.

рекомендуемая
область применения:

install

home hi-fi

stage

акустический cоеденительный кабель

PROCAST Cable XLR 6/ Male

SOCKETS /ADAPTERS

под пайку

balance audio

под кабель 6-8мм

PROCAST Cable XLR 6/ Male – XLR (male) разъем под пайку. Разъем трехконтактный, балансный.
Разъем рассчитан на применение с сигнальным / инструментальным / микрофонным балансным
кабелем с внешним диаметром 6mm. Отлично подойдет для коммутации профессионального звукового
оборудования, межблочного соединения, подключения балансных микрофонов и электромузыкальных
инструментов к усилителям, микшерам, активной акустике и так далее. Черный металлический корпус
не подвержен коррозии. Контакты со специальным покрытием очень хорошо паяются. Для плотного
примыкания к приходящему кабелю XLR 6/Male имеет пластичный резиновый наконечник. Внутри разъема
присутствует пластиковая вставка для дополнительной фиксации кабеля и изоляции места соединения от
корпуса.

рекомендуемая
область применения:

install

home hi-fi

stage

24

акустический cоеденительный кабель

PROCAST Cable RCA6/N/Red

audio/video

под пайку

под кабель 6мм

PROCAST Cable RCA6/N/Red - RCA(male) разъем под пайку. Разъем рассчитан на применение с кабелей
диаметром 6mm.Отлично подойдет для коммутации профессионального и hi- звукового оборудования,
а также компонентного и композитного низкочастотного видео сигнала. Никелированный корпус не
подвержен коррозии. Золоченые контакты со специальным покрытием очень хорошо паяются. PRO­CAST Cable RCA6/N/Red имеет черную полоску для индификации канала при стерео подключении. В
ассортименте PROCAST Cable также имеется разъем с черным маркером - PROCAST Cable RCA6/N/Red.

install

home hi-fi

stage

акустический cоеденительный кабель

PROCAST Cable RCA6/N/Black

SOCKETS /ADAPTERS

audio/video

под пайку

под кабель 6мм

PROCAST Cable RCA6/N/Black - RCA(male) разъем под пайку. Разьем рассчитан на применение с ка ­белей диаметром 6mm.Отлично подойдет для коммутации профессионального и hi- звукового обору­дования, а также компонентного и композитного низкочастотного видео сигнала. Никелированный корпус
не подвержен коррозии. Золоченые контакты со специальным покрытием очень хорошо паяются. PRO­CAST Cable RCA6/N/Black имеет черную полоску для индификации канала при стерео подключении. В
ассортименте PROCAST Cable также имеется разъем с красным маркером - PROCAST Cable RCA6/N/Red.

рекомендуемая
область применения:

install

25

home hi-fi

stage

акустический cоеденительный кабель

PROCAST Cable BNC6/N

video

под пайку

под кабель 6мм

PROCAST Cable BNC6/N – профессиональный высококачественный, очень надежный BNC (male ­вилка) видео разъем под пайку. Рассчитан на применение с кабелей диаметром 6mm.Отлично подойдет
для коммутации аналогово компонентного и композитного видео сигнала. Область применения –
телекоммуникации, видеонаблюдение, профессиональные видео инсталляции. Никелированный корпус
не подвержен коррозии. Контакты со специальным покрытием очень хорошо паяются. Надежная фиксация
на розетке.

рекомендуемая
область применения:

install

home hi-fi

stage

SOCKETS /ADAPTERS

26

акустический cоеденительный кабель

PROCAST Cable 2RCA/2RCA.1,5

2RCA / 2RCA

stereo audio

длина 1.5m

PROCAST Cable 2RCA/2RCA.1,5 - профессиональный соединительный стереофонический (2-х
канальный), небалансный кабель с 2RCA на 2RCA разъемами для коммутации звукового оборудования,
межблочных соединений, подключения источников сигнала. Длина кабеля – 1,5м. Цвет белый. RCA
разъемы пластиковые, литые. Пара на каждой стороне кабеля имеет красный и черный маркеры для
соблюдения полярности при подключении.
В PROCAST Cable 2RCA/2RCA.1,5 используется очень качественный сигнальный кабель – центральная
жила каждого из двух каналов состоит из 20 проводников сечением по 0,12m2, экран – оплетка из
30 проводников по 0,12m2. Используется только чистая 99,98% медь. Высочайшее качество кабеля
позволяет использовать его в профессиональных инсталляциях и домашних hi-/hi-end звуковых системах
любого уровня.

АРТИКУЛ

НАИМЕНОВАНИЕ

ДЛИНА

СТРУКТУРА ЖИЛЫ

ЭКРАН

ИЗОЛЯЦИЯ

SOCKETS /ADAPTERS

ДОПУСТИМЫЙ ТЕМПЕРАТУРНЫЙ РЕЖИМ

МИНИМАЛЬНЫЙ СРОК СЛУЖБЫ

27

PROCAST Cable 2RCA/2RCA.1,5

Соединительный межблочный
звуковой кабель 2RCA на 2RCA

1,5м

Центральная жила каждого канала - 20
медных проводников сечением по 0,12m2

Для каждого канала - оплетка из 30
проводников по 0,12m2

ПВС пластикат, цвет белый

-40/+70 градусов С

15 лет

20 проводников x 0.12mm2

PVC пластикат белый / красный

Оплетка 30 х 0.12 mm2

PVC пластикат белый

рекомендуемая
область применения:

install

home hi-fi

stage

акустический cоеденительный кабель

PROCAST Cable MJ/2RCA.5

mini Jack / 2RCA

stereo audio

длина 1.5m

PROCAST Cable MJ/2RCA.5 - профессиональный соединительный стереофонический (2-х канальный),
небалансный кабель с разъемами 3,5mm miniJack на 2RCA для коммутации звукового оборудования,
межблочных соединений, подключения источников сигнала, выхода звуковой карты компьютеров,
ноутбуков, мультимедийных плееров к звукоусиливающему оборудованию. Длина кабеля – 5м. Цвет
белый. RCA разъемы пластиковые, литые. Пара на одной из сторон кабеля имеет красный и черный
маркеры для соблюдения полярности при подключении. Разъем 3,5mm miniJack, контакты с золотым
напылением.
В PROCAST Cable MJ/2RCA.5 используется очень качественный сигнальный кабель – центральная
жила каждого из двух каналов состоит из 20 проводников сечением по 0,12m2, экран – оплетка из
2х30 проводников по 0,12m2. Используется только чистая 99,98% медь. Высочайшее качество кабеля
позволяет использовать его в профессиональных инсталляциях и домашних hi-/hi-end звуковых системах
любого уровня.

АРТИКУЛ

НАИМЕНОВАНИЕ

ДЛИНА

СТРУКТУРА ЖИЛЫ

ЭКРАН

ИЗОЛЯЦИЯ

PROCAST Cable MJ/2RCA.5

Соединительный межблочный звуковой
кабель 2RCA на Mini Jack

5м

Центральная жила каждого канала - 20
медных проводников сечением по 0,12m2

Оплетка из 30х2 медных проводников
по 0,12m2

ПВС пластикат, цвет белый

SOCKETS /ADAPTERS

ДОПУСТИМЫЙ ТЕМПЕРАТУРНЫЙ РЕЖИМ

МИНИМАЛЬНЫЙ СРОК СЛУЖБЫ

Нейлоновое волокно
20 проводников x 0.12mm2

Медная оплетка 30 х 0.12 mm2
PVC пластикат белый /красный /желтый
Нейлоновое волокно

PVC пластикат белый

-40/+70 градусов С

15 лет

рекомендуемая
область применения:

install

home hi-fi

stage

28

ДЛЯ ЗАМЕТОК
