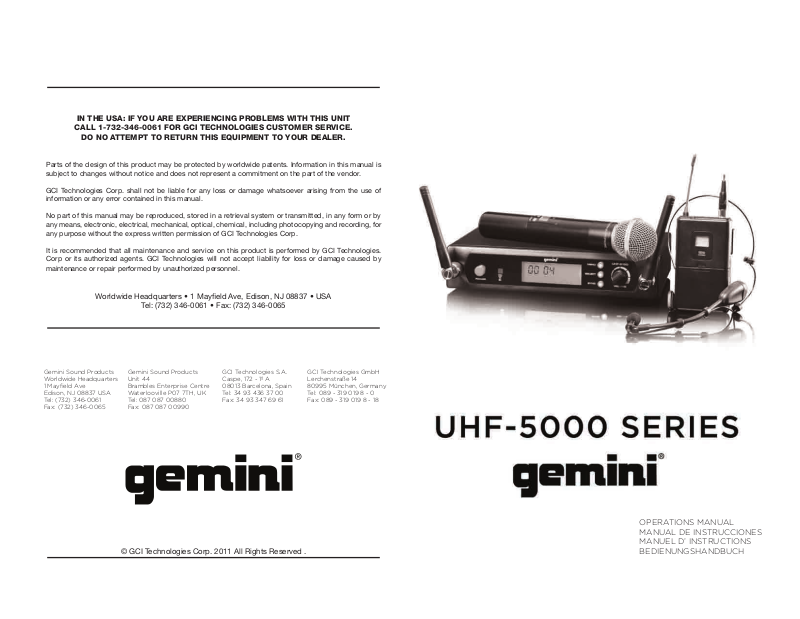

PROAUDIO ELECTRONICS UHF 5000HHM User Manual

IN THE USA: IF YOU ARE EXPERIENCING PROBLEMS WITH THIS UNIT

CALL 1-732-346-0061 FOR GCI TECHNOLOGIES CUSTOMER SERVICE.

DO NO ATTEMPT TO RETURN THIS EQUIPMENT TO YOUR DEALER.

Parts of the design of this product may be protected by worldwide patents. Information in this manual is subject to changes without notice and does not represent a commitment on the part of the vendor.

GCI Technologies Corp. shall not be liable for any loss or damage whatsoever arising from the use of information or any error contained in this manual.

No part of this manual may be reproduced, stored in a retrieval system or transmitted, in any form or by any means, electronic, electrical, mechanical, optical, chemical, including photocopying and recording, for any purpose without the express written permission of GCI Technologies Corp.

It is recommended that all maintenance and service on this product is performed by GCI Technologies. Corp or its authorized agents. GCI Technologies will not accept liability for loss or damage caused by maintenance or repair performed by unauthorized personnel.

Worldwide Headquarters • 1 Mayeld Ave, Edison, NJ 08837 • USA

Gemini Sound Products Worldwide Headquarters 1 Mayﬁeld Ave Edison, NJ 08837 USA Tel: (732) 346-0061 Fax: (732) 346-0065

Tel: (732) 346-0061 • Fax: (732) 346-0065

Gemini Sound Products Unit 44 Brambles Enterprise Centre Waterlooville P07 7TH, UK Tel: 087 087 00880 Fax: 087 087 00990

GCI Technologies S.A. Caspe, 172 - 1º A 08013 Barcelona, Spain Tel: 34 93 436 37 00 Fax: 34 93 347 69 61

GCI Technologies GmbH Lerchenstraße 14 80995 München, Germany Tel: 089 - 319 019 8 - 0 Fax: 089 - 319 019 8 - 18

OPERATIONS MANUAL MANUAL DE INSTRUCCIONES MANUEL D’ INSTRUCTIONS BEDIENUNGSHANDBUCH

english

Warning

Unit overview

Introduction

Frequency Chart

UHF-5100 Single UHF Wireless System

UHF-5200 Dual UHF Wireless System

Transmitter Operation

Specifications

Warranty

Product Registration

français

Mises en Garde

Schémas

Introduction

Tableau des Fréquences

UHF-5100 Système UHF sans fil à Émettueur/Récepteur Unique

UHF-5200 Système UHF sans fil à Deux Émettueurs et Récepteur

Utilisation de L'Émetteur

Caractéristiques Techniques

L'information de Garantie

Carte D’enregistrement de Garantie

español

Advertencias

Diagramas

Introducción

Tabla de Frecuencias

UHF-5100 Sistema Inalámbrico UHF de Canal Único

UHF-5200 Sistema Inalámbrico UHF Doble

Uso del Transmisor

Especificaciones Técnicas

Información de la Garantía

Registro del Producto

UHF-5000 series manU al • geminidj.com UHF-5000 series manU al • geminidj.com

UHF-5100 UHF Einzeldrahtlossystem

UHF-5200 UHF Doppeldrahtlossystem

Garantie-Informationen

deutsch

Warnung

Abbildungen

Einleitung

Frequenztabelle

Senderbetrieb

Technische Daten

Registrierung

introduction

functions

Base receiver antennas

Receiver Power Button

Volume Rotary Control

Menu Control

Select Control

Sync Control

LCD Display

IR Receiver

Balanced XLR Out

Mixed 1/4” out

Line/Mic Gain switch

DC IN

Battery cavity

Mic Power / Mute button

Congratulations on your purchasing a Gemini wireless system. This system includes the latest features and is backed by a one year limited warranty. Prior to use we suggest that you carefully read all the instructions.

This book includes instructions for both the UHF-5100 and the UHF5200 systems.

caution

1. All operating instructions should be read before using this equipment.

2. To reduce risk of electrical shock, do not open the unit. There are NO USER OR SERVICEABLE PARTS INSIDE. Please refer servicing to a qualiﬁed service techncian.

3. Do not expose this unit to direct sunlight or a heat source such as a radiator or stove.

4. Dust, dirt and debris can interfere with the performance of this unit. Make an effort to keep the unit away from dusty, dirty environments, and cover the unit when it is not in use. Dust it regularly with a soft clean brush.

5. When moving this equipment, it should be placed in its original carton and packaging. This will reduce the risk of damage during transit.

6. DO NOT EXPOSE THIS UNIT TO RAIN OR MOISTURE.

7. DO NOT USE ANY SPRAY CLEANER OR LUBRICANT ON ANY CONTROLS OR SWITCHES.

Mic Select button

Transmitter LED Indicator

IR Transmitter

Belt Pack MUTE & ON/OFF switch

Belt Pack select button

Screw in Mini-XLR Jack

Padded head rest

Snap-off Lavalier Microphone

UHF-5000 series manU al • geminidj.com UHF-5000 series manU al • geminidj.com

Microphone:

1. Do not drop the microphone onto a hard surface.

2. Do not strike the microphone head front with ﬁst or ﬁngers, and do not blow strongly into the microphone head front.

3. Do not use the microphone in areas of high humidity and /or high temperature as this could lead to damage of the microphone.

fcc coM pliance

Gemini wireless systems are the type accepted under FCC rules parts 74 and 15. Licensing of Gemini equipment is the user’s responsibility and licensability depends on the user’s classiﬁcation and application.

This equipment has been tested and found to comply with the limits set

frequency chart

forth under part 15 and 74 of FCC rules.

european coM pliance

R & TTed countries BE, DE, ES, FR, NL, UK

Hereby, GCI Technologies Corp., declares that this PROFESSIONAL UHF WIRELESS SYSTEM is in compliance with the essential requirements and other relevant provisions of Directive 1999/5/EC. The Declaration of Conformity may be consulted at: http://www.geminidj.com/uhf5000_DoC.pdf

IMPORTANT NOTE: (For European countries only) A license may be required when using this UHF wireless microphone system in your country. It is your responsibility to ensure that you have the correct license for the frequencies used. Please check the frequency table on Page 13 of this manual.

A license is not required for wireless microphones on UHF frequencies from 836 MHz to 864 MHz in most EU countries, but please visit the following website for more information regarding licensing in your country: http://www.ero.dk/rtte then follow the “National Frequency Tables” link.

features

HANDHELD TRANSMITTER FEATURES

• High sensitivity cardioid capsule for professional use

• Special noise absorption parts inside the barrels eliminating switch shock and handling noise

HEADSET/ LAVALIER COMBO FEATURES

• Convertible lightweight headset

• Detachable lavalier microphone

• Foam wind and pop control inserts

BELT PACK TRANSMITTER FEATURES

• Group/Channel display and selection

• Power On / Mute switch

us europe

Channel frequencies increase at an interval of 0.025 MHz

Group Channel 0* Channel 33*

00 669.075 669.9

01 669.925 670.75

02 670.775 671.6

03 671.625 672.45

04 672.475 673.3

05 673.325 674.15

06 674.175 675

07 675.025 675.85

08 675.875 676.7

09 676.725 677.55

10 677.575 678.4

11 678.425 679.25

12 679.275 680.1

13 680.125 680.95

14 680.975 681.8

15 681.825 682.65

16 682.675 683.5

17 683.525 684.35

18 684.375 685.2

19 685.225 686.05

20 686.075 686.9

21 686.925 68 7.7 5

22 687.775 688.6

23 688.625 689.45

24 689.475 690.3

25 690.325 691.15

26 691.175 692

27 692.025 692.85

28 692.875 693.7

29 693.725 694.55

30 694.575 695.4

31 695.425 696.25

32 696.275 69 7.1

33 697.125 6 97. 95

Group Channel 0* Channel 33*

00 836.075 836.9

01 836.925 837.75

02 837.775 838.6

03 838.625 839.45

04 839.475 840.3

05 840.325 841.15

06 841.175 842

07 842.025 842.85

08 842.875 843.7

09 843.725 844.55

10 844.575 845.4

11 845.425 846.25

12 846.275 8 47.1

13 847.125 847.95

14 847.975 848.8

15 848.825 849.65

16 849.675 850.5

17 850.525 851.35

18 851.375 852.2

19 852.225 853.05

20 853.075 853.9

21 853.925 854.75

22 854.775 855.6

23 855.625 856.45

24 856.475 857.3

25 857.325 858.15

26 858.175 859

27 859.025 859.85

28 859.875 860.7

29 860.725 861.55

30 861.575 862.4

31 862.425 863.25

32 863.275 864.1

33 864.125 864.95

*Channel frequencies given in MHz.

12 13

UHF-5000 series manU al • geminidj.com UHF-5000 series manU al • geminidj.com

uhf-5100 single uhf

wireless systeM

The UHF-5100 single channel UHF series wireless system is a high quality audio product that provides excellent performance under most operating conditions and allows for automatic or manual frequency adjustment.

Two different versions are available and operate on different ranges of UHF frequencies between either 669.075 MHz to 697.95 MHz (US version) and 836.075 MHz to 864.95 MHz (EURO version).

THE MODELS AVAILABLE ARE:

UHF-5100M - Which comes equipped with a handheld microphone transmitter.

UHF-5100HL - Which comes equipped with a belt pack transmitter and Headset/ lavalier combo.

operating the unit

1. Remove all packing materials. Save the box and packing materials to transport the unit and in case the unit ever requires service.

2. Plug the AC/DC adaptor into the rear of the receiver (12). Then plug the adaptor into an appropriate AC Outlet. Push the Power On (2) button to turn the unit on. The LCD display will be illuminated.

3. Extend the antenna (1) fully vertical and point it out into the direction you will be speaking from.

4. Insert an XLR or 1/4” cable into the XLR jack (9) or 1/4” jack (10) on the rear of the receiver and connect the other end of the cable to your amp, effects or mixer jack.

5. Enter the menu by pressing the Menu Control (4) and toggle between the Automatic Channel Selection or Manual adjustment by pressing the Menu Control.

FOR MANUAL SETTING:

1. Press menu twice. The LCD display (7) will show GROUP and ﬂash.

2. Press SELECT (5) to increase group one by one from 0 to

33. Press and hold to search through groups faster.

3. After setting the group, press SYNC (6) to escape, or wait 5 seconds to escape automatically.

4. Press menu 3 times. The LCD display will show CHANNEL and ﬂash. Press SELECT repeatedly to increase channel one by one. From 0 to 33. Press and hold to search through channels faster.

5. After setting the channel, press SYNC to escape, or wait 5 seconds to escape automatically.

6. After setting the channel control, press SELECT to display existing channel frequency.

6. Adjust the volume using the level control (3) on the front panel. You can also use the Line/Mic Gain switch (11) to toggle between a miclevel signal and line-level signal.

Note: Effective range between the transmitter and receiver is up to 250 feet.

FOR AUTOMATIC CHANNEL SELECTION:

1. Press MENU once. The LCD display (7) will show AUTOMATIC and ﬂash.

2. Press SELECT (5), receiver start to scan clear channel and stop.

UHF-5000 series manU al • geminidj.com UHF-5000 series manU al • geminidj.com

uhf-5200 dual uhf

wireless systeM

The UHF-5200 dual channel UHF series wireless system is a high quality audio product that provides excellent performance under most operating conditions and allows for automatic or manual frequency adjustment.

Two different versions are available and operate on different ranges of UHF frequencies between either 669.075 MHz to 697.95 MHz (US version) and 836.075 MHz to 864.95 MHz (EURO version).

THE MODELS AVAILABLE ARE:

UHF-5200M - Which comes equipped with (2) handheld microphone transmitters.

UHF-5200HL- Which comes equipped with (2) belt pack transmitters and (2) Headset/ lavalier combos.

operating the unit

1. Remove all packing materials. Save the box and packing materials to transport the unit and in case the unit ever requires service.

3. Extend the antenna (1) fully vertical and point it out into the direction you will be speaking from.

4. Insert XLR or 1/4” cables into the XLR jacks (9) or 1/4” jack (10) on the rear of the receiver and connect the other end of the cable to your amp, effects or mixer jack.

5. Enter the menu by pressing the Menu Control (4) and toggle between the Automatic Channel Selection or Manual adjustment by pressing the the Menu Control:

FOR MANUAL SETTING:

1. Press menu twice. The LCD display (7) will show GROUP and ﬂash.

2. Press SELECT (5) to increase group one by one from 0 to

33. Press and hold to search through groups faster.

3. After setting the group, press SYNC (6) to escape, or wait 5 seconds to escape automatically.

4. Press menu 3 times. The LCD display will show CHANNEL and ﬂash. Press SELECT repeatedly to increase channel one by one. From 0 to 33. Press and hold to search through channels faster.

5. After setting the channel, press SYNC to escape, or wait 5 seconds to escape automatically.

6. After setting the channel control, press SELECT to display existing channel frequency.

6. Adjust the volume using the level control (3) on the front panel. You can also use the Line/Mic Gain switch (11) to toggle between a miclevel signal and line-level signal.

Note: Effective range between the transmitter and receiver is up to 250 feet.

FOR AUTOMATIC CHANNEL SELECTION:

1. Press MENU once. The LCD display (7) will show AUTOMATIC and ﬂash.

2. Press SELECT (5), receiver start to scan clear channel and stop.

16 17

UHF-5000 series manU al • geminidj.com UHF-5000 series manU al • geminidj.com

transM itter operation

handheld M ic operation belt pack operation

1. Unscrew the battery cavity (13) to open. Insert the two included AA batteries into the battery cavity according to the polarity indication marked on the battery housing.

2. Press and hold power/mute button (14) to turn transmitter on. The transmitter LED will light green.

FOR AUTOMATIC CHANNEL SELECTION:

1. Keep the battery cover open and point the transmitter infrared (17) toward the IR receiver (8) and press Sync control (6) button.

2. The antenna icon on the LCD display will be illuminated.

3. Close the battery cavity (13).

FOR MANUAL SETTING:

1. Press and hold the SELECT (15) button until the ﬁrst two digits (group number) begin to ﬂash. Press SELECT to increase group by increment from 0 to 33. After setting the group number to match the receiver, wait 5 seconds until the group number stops ﬂashing.

2. Press and hold the SELECT button again. The last two digits (channel number) start to ﬂash. Press SELECT to increase channel by increments of one from 0 to 33. After setting the channel number to match the receiver, wait 5 seconds until the channel number stops ﬂashing.

1. Unscrew the battery cavity (13) to open. Insert the two included AA batteries into the battery cavity according to the polarity indication marked on the battery housing.

2. Press and hold the belt pack power/mute button (18) to turn the transmitter on. The transmitter LED will light green.

FOR AUTOMATIC CHANNEL SELECTION:

1. Keep the battery cover open and point the transmitter infrared (17) toward the IR receiver (8) and press Sync control (6) button.

2. The antenna icon on the LCD display will be illuminated.

3. Close the battery cavity (13).

FOR MANUAL SETTING:

1. Press and hold the SELECT (19) button until the ﬁrst two digits (group number) begin to ﬂash. Press SELECT to increase group by increments of one from 0 to 33. After setting the group number to match the receiver, wait 5 seconds until the group number stops ﬂashing.

3. The microphone can be muted by pressing the Mic Power / Mute button (14). If the microphone is not going to be used for any length of time, press and hold the Mic Power / Mute button (14) to power the microphone off. The mic will not need to be resynced upon powering it back on.

UHF-5000 series manU al • geminidj.com UHF-5000 series manU al • geminidj.com

3. The microphone can be muted by pressing the Mic Power / Mute button (18). If the microphone is not going to be used for any length of time, press and hold the Mic Power / Mute button (18) to power the microphone off. The mic will not need to be resynced upon powering it back on.

specifications

troubleshooting

This equipment operates at a frequency that has been authorized by the FCC. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause interference to radio or television reception, try one or more of the following suggestions:

1. Change the operating frequency of the unit.

2. Repoint or relocate the receiving antenna.

3. Plug the equipment into a socket or a different circuit.

Remember, any changes made to the unit without authorization from Gemini will void your warranty.

receiV er (uhf-5100 and uhf-5200)

Frequency range...................................... USA: 668 – 698MHz

Europe: 835 – 865MHz

Receiving System............................................. PLL synthesized

Frequency Stability.................................................... +/- 0.005%

Frequency response...............................50Hz-15KHz +/- 3dB

Signal-to-Noise Ratio...........................................................>95dB

Modulation Mode........................................................................FM3

IF Frequency.....................................................110 MHz; 10.7 MHz

T.H.D............................................................................ 0.5% (@ 1kHz)

Sensitivity………………...….. 6.5dBuV (FM: 40kHz, S/N:≥85Db

Power Supply...........................................................................12V DC

Audio Output.................................................………..Balanced XLR

Unbalanced 1/4”

Dimensions..................................................... 210 x 138 x 45 mm

transM itter (all Models)

Frequency range..................................... USA: 668 – 698MHz

Europe: 835 – 865MHz

RF Power Output...............................................................<10dBm

Oscillation Mode.............................................. PLL synthesized

Spurious Emission........................................... More than 50dB

below carrier frequency

Frequency Stability............... ±0.005% with quartz control

Max modulation…………………………………….…................ +/-70kHz

Current Consumption.....................................................… 120mA

Battery Type............................................... Two (2) AA Alkaline

Battery Life.............................................................................6 hours

transM itter (handheld)

Microphone Element.......….... Unidirectional Dynamic Mic

Polar Pattern...................................................…..................Cardioid

Dimensions...........................................................…...250 x 38 mm

transM itter (headset / laValier)

Microphone Element........................................ Condenser Mic

Polar Pattern.......................................................…............ Cardioid

Dimensions........................................................63 x 20 x 110 mm

20 21

UHF-5000 series manU al • geminidj.com UHF-5000 series manU al • geminidj.com

introducción

funciones

Antenas del receptor

Botón de encendido del receptor

Control giratorio de volumen

Control Menu

Control Select

Control Sync

Pantalla LCD

Receptor infrarrojos

Salida XLR balanceada

Salida de 6,3 mm

Interruptor Line/Mic Gain

Entrada de corriente

Receptáculo de la pila

Botón Mic Power / Mute

Botón Mic Select

Indicador LED del transmisor

Transmisor de infrarrojos

Interruptor MUTE & ON/OFF de petaca

Botón Select de petaca

Clavija Mini-XLR con ﬁjación

Felicidades y gracias por su compra de un sistema inalámbrico Gemini. Este sistema incluye la tecnología más moderna y le ofrece un año de garantía limitada. Antes de usar este aparato le recomendamos que lea completamente este manual de instrucciones.

Este manual incluye las instrucciones tanto del sistema UHF-5100 como del UHF-5200.

cuidado

1. Lea estas instrucciones ANTES de usar este aparato.

2. Para reducir el riesgo de una descarga eléctrica, no abra este aparato. NO HAY PIEZAS SUSCEPTIBLES DE SER REPARADAS POR EL USUARIO. Dirija cualquier reparación al servicio técnico.

3. No permita que este aparato quede expuesto a la luz del sol directa o a una fuente de calor como puede ser un radiador o un horno.

4. El polvo y la suciedad puede reducir el rendimiento de esta unidad. Trate de mantener esta unidad limpia y lo más lejos posible de lugares polvorientos y tápela cuando no la esté usando. Limpie regularmente la suciedad acumulada con un trapo suave y seco.

5. A la hora de trasladar esta unidad a otra ubicación utilice el embalaje y las protecciones originales si es posible. Esto reducirá el riesgo de posibles daños durante el trayecto.

6. NO PERMITA QUE ESTA UNIDAD QUEDE EXPUESTA A LA LLUVIA O LA HUMEDAD.

7. NO UTILICE SPRAYS LIMPIADORES O LUBRICANTES SOBRE LOS CONTROLES O INTERRUPTORES.

Micrófono:

1. No deje caer el micrófono sobre una superﬁcie dura.

2. No golpee el cabezal del micro con el puño o los dedos, ni sople fuertemente de frente sobre el cabezal.

3. No use el micro en zonas con elevados niveles de humedad y/o temperatura dado que eso puede dar lugar a daños en el micrófono.

Diadema acolchada

Micrófono Lavalier con pinza

norM atiVa fcc

Los sistemas inalámbricos Gemini cumplen con lo indicado en las secciones 74 y 15 de las normas FCC. La licencia de los dispositivos Gemini es responsabilidad del usuario y el nivel de la misma depende de la clasiﬁcación del usuario y de la aplicación. Se ha veriﬁcado que este aparato cumple con los límites establecidos en las secciones 15 y 74 de las normas FCC.

UHF-5000 series manU al • geminidj.com UHF-5000 series manU al • geminidj.com

tabla de frecuencias

norM atiVa europea

Países R & TTed BE, DE, ES, FR, NL, UK

Por la presente, GCI Technologies Corp., declara que este SISTEMA INALÁMBRICO UHF PROFESIONAL cumple con los requisitos esenciales y otras obligaciones de la Directiva 1999/5/EC. Puede consultar la Declaración de Conformidad en este enlace de internet: http://www.geminidj.com/uhf5000_DoC.pdf

NOTA IMPORTANTE: (solo para los países europeos) Puede ser necesaria una licencia a la hora de usar este sistema de micro inalámbrico UHF en su país. Queda bajo su responsabilidad el asegurarse de tener la licencia adecuada para las frecuencias a usar. Compruebe la tabla de frecuencias en la página 25 de este manual.

En la mayoría de países de la UE no será necesaria una licencia para los micros inalámbricos usados en las frecuencias UHF entre 836 y 864 MHz, pero consulte toda la información relativa a las licencias necesarias en su país en la siguiente página web: http://www.ero.dk/rtte y siga el enlace “National Frequency Tables”.

caracterÍsticas

CARACTERÍSTICAS DEL MICRO MANUAL

• Cápsula cardioide de alta sensibilidad para uso profesional

• Piezas especiales de absorción de ruidos dentro de la carcasa que eliminan los ruidos de manejo y chasquido del interruptor

CARACTERÍSTICAS DEL COMBO DIADEMA/LAVALIER

• Diadema ligera convertible

• Micrófono lavalier extraíble

• Incluye “cebolla” de esponja

CARACTERÍSTICAS DEL TRANSMISOR DE PETACA

• Indicación y selección de grupo/canal

• Interruptor de encendido/anulación (mute)

ee. uu. europa

Las frecuencias de canal aumentan a un intervalo de 0.025 MHz

Grupo Canal 0* Canal 33*

00 669.075 669.9

01 669.925 670.75

02 670.775 671.6

03 671.625 672.45

04 672.475 673.3

05 673.325 674.15

06 674.175 675

07 675.025 675.85

08 675.875 676.7

09 676.725 677.55

10 677.575 678.4

11 678.425 679.25

12 679.275 680.1

13 680.125 680.95

14 680.975 681.8

15 681.825 682.65

16 682.675 683.5

17 683.525 684.35

18 684.375 685.2

19 685.225 686.05

20 686.075 686.9

21 686.925 68 7.7 5

22 687.775 688.6

23 688.625 689.45

24 689.475 690.3

25 690.325 691.15

26 691.175 692

27 692.025 692.85

28 692.875 693.7

29 693.725 694.55

30 694.575 695.4

31 695.425 696.25

32 696.275 69 7.1

33 697.125 6 97. 95

Grupo Canal 0* Canal 33*

00 836.075 836.9

01 836.925 837.75

02 837.775 838.6

03 838.625 839.45

04 839.475 840.3

05 840.325 841.15

06 841.175 842

07 842.025 842.85

08 842.875 843.7

09 843.725 844.55

10 844.575 845.4

11 845.425 846.25

12 846.275 8 47.1

13 847.125 847.95

14 847.975 848.8

15 848.825 849.65

16 849.675 850.5

17 850.525 851.35

18 851.375 852.2

19 852.225 853.05

20 853.075 853.9

21 853.925 854.75

22 854.775 855.6

23 855.625 856.45

24 856.475 857.3

25 857.325 858.15

26 858.175 859

27 859.025 859.85

28 859.875 860.7

29 860.725 861.55

30 861.575 862.4

31 862.425 863.25

32 863.275 864.1

33 864.125 864.95

*Frecuencias de canal expresadas en MHz.

24 25

UHF-5000 series manU al • geminidj.com UHF-5000 series manU al • geminidj.com

uhf-5100 sisteM a inaláM brico

uhf de canal único

El sistema inalámbrico UHF de canal único UHF-5100 es un producto audio de alta calidad que ofrece un alto rendimiento en las condiciones operativas más extremas y permite un ajuste de frecuencias tanto automático como manual.

Dispone de dos versiones distintas que actúan en diferentes rangos de frecuencias UHF entre los 669.075 a 697.95 MHz (versión para EE.UU.) y los 836.075 a 864.95 MHz (versión europea).

LOS MODELOS DISPONIBLES SON:

UHF-5100M - Que viene equipado con un transmisor de micrófono de tipo manual.

UHF-5100HL - Que viene equipado con un transmisor de petaca y un combo de diadema/lavalier.

uso de la unidad

1. Retire el embalaje y las protecciones, pero consérvelo por si acaso necesita transportar la unidad o enviarla para su reparación.

2. Conecte el adaptador de AC/DC en la parte trasera del receptor (12) y el otro extremo a una salida de corriente del voltaje adecuado. Pulse el botón de encendido (2) para poner en marcha la unidad. El pantalla LCD se iluminará.

3. Estire la antena (1) completamente en vertical y apúntela en la dirección hacia donde vaya a cantar.

4. Introduzca un cable con conector XLR o de 6,3 mm en la toma XLR (9) o de 6,3 mm (10) de la parte trasera del receptor y conecte el otro extremo del cable a su ampliﬁcador, unidad de efectos o mesa de mezclas.

5. Acceda al menú pulsando el control Menu (4) y cambie entre el ajuste manual o la selección automática de canales pulsando el control Menu.

PARA EL AJUSTE MANUAL:

1. Pulse menu dos veces. En la pantalla LCD (7) aparecerá la indicación GROUP y parpadeará.

2. Pulse SELECT (5) para ir avanzando uno a uno por los grupos entre el 0 y el 33. Mantenga pulsado SELECT para hacer una búsqueda más rápida de los grupos.

3. Una vez que haya ajustado el grupo, pulse SYNC (6) para salir manualmente o espere 5 segundos para que la unidad salga automáticamente.

4. Pulse menu 3 veces. En la pantalla LCD (7) aparecerá la indicación CHANNEL y parpadeará. Pulse SELECT varias veces para ir pasando uno a uno por los canales entre el 0 y el 33. Mantenga pulsado SELECT para hacer una búsqueda más rápida de los canales.

5. Una vez que haya ajustado el canal, pulse SYNC (6) para salir manualmente o espere 5 segundos para que la unidad salga automáticamente.

6. Después de elegir el canal, pulse SELECT para visualizar la frecuencia existente para el canal.

6. Ajuste el volumen usando el control de nivel (3) del panel frontal. También puede usar el interruptor Line/Mic Gain (11) para cambiar entre una señal de nivel de micro y una de nivel de línea.

Nota: El rango efectivo de cobertura entre el transmisor y el receptor es de unos 250 pies (80 metros, aproximadamente).

PARA LA SELECCIÓN AUTOMÁTICA DE CANALES:

1. Pulse MENU una vez. En la pantalla LCD (7) aparecerá la indicación AUTOMATIC y parpadeará.

2. Pulse SELECT (5), el receptor comenzará un barrido en busca de canales limpios y se detendrá.

UHF-5000 series manU al • geminidj.com UHF-5000 series manU al • geminidj.com

uhf-5200 sisteM a

inaláM brico uhf doble

El sistema inalámbrico UHF de doble canal UHF-5200 es un producto audio de alta calidad que ofrece un alto rendimiento en las condiciones operativas más extremas y permite un ajuste de frecuencias tanto automático como manual.

Dispone de dos versiones distintas que actúan en diferentes rangos de frecuencias UHF entre los 669.075 a 697.95 MHz (versión para EE.UU.) y los 836.075 a 864.95 MHz (versión europea).

LOS MODELOS DISPONIBLES SON:

UHF-5200M - Que viene equipado con dos (2) transmisores de micrófono de tipo manual.

UHF-5200HL- Que viene equipado con dos (2) transmisores de petaca y dos (2) combos de diadema/lavalier.

uso de la unidad

1. Retire el embalaje y las protecciones, pero consérvelo por si acaso necesita transportar la unidad o enviarla para su reparación.

3. Estire la antena (1) completamente en vertical y apúntela en la dirección hacia donde vaya a cantar o hablar.

5. Acceda al menú pulsando el control Menu (4) y cambie entre el ajuste manual o la selección automática de canales pulsando el control Menu:

PARA EL AJUSTE MANUAL:

1. Pulse menu dos veces. En la pantalla LCD (7) aparecerá la indicación GROUP y parpadeará.

2. Pulse SELECT (5) para ir avanzando uno a uno por los grupos entre el 0 y el 33. Mantenga pulsado SELECT para hacer una búsqueda más rápida de los grupos.

3. Una vez que haya ajustado el grupo, pulse SYNC (6) para salir manualmente o espere 5 segundos para que la unidad salga automáticamente.

5. Una vez que haya ajustado el canal, pulse SYNC (6) para salir manualmente o espere 5 segundos para que la unidad salga automáticamente.

6. Después de elegir el canal, pulse SELECT para visualizar la frecuencia existente para el canal.

6. Ajuste el volumen usando el control de nivel (3) del panel frontal. También puede usar el interruptor Line/Mic Gain (11) para cambiar entre una señal de nivel de micro y una de nivel de línea.

Nota: El rango efectivo de cobertura entre el transmisor y el receptor es de unos 250 pies (80 metros, aproximadamente).

PARA LA SELECCIÓN AUTOMÁTICA DE CANALES:

1. Pulse MENU una vez. En la pantalla LCD (7) aparecerá la indicación AUTOMATIC y parpadeará.

2. Pulse SELECT (5), el receptor comenzará un barrido en busca de canales limpios y se detendrá.

28 29

UHF-5000 series manU al • geminidj.com UHF-5000 series manU al • geminidj.com

uso del transM isor

USO DEL MICRO MANUAL USO DEL MICRO DE PETACA

1. Desenrosque el receptáculo de la pila (13) para abrirlo. Inserte la dos pilas AA incluidas dentro del receptáculo siguiendo la indicación de polaridad que aparece dentro del propio receptáculo.

2. Mantenga pulsado el botón de encendido/anulación (14) para encender el transmisor. El LED del transmisor se iluminará en verde.

PARA LA SELECCIÓN AUTOMÁTICA DE CANALES:

1. Deje el receptáculo de las pilas abierto y apunte el emisor de infrarrojos del transmisor (17) hacia el receptor de infrarrojos (8) del receptor y pulse el control Sync (6).

2. El símbolo de la antena en el display LCD se iluminará.

3. Cierre el receptáculo de las pilas (13).

PARA EL AJUSTE MANUAL:

1. Mantenga pulsado el botón SELECT (15) hasta que los dos primeros dígitos (número de grupo) empiecen a parpadear. Pulse SELECT para cambiar de grupo entre el 0 y el 33. Una vez que haya elegido el número de grupo que coincida con el del receptor, espere 5 segundos hasta que el número de grupo deje de parpadear.

2. Mantenga pulsado de nuevo el botón SELECT. Los dos últimos dígitos (número de canal) empezarán a parpadear. Pulse SELECT para ir cambiando de canal de uno en uno entre el 0 y el 33. Una vez que haya elegido el número de canal que se corresponda con el del receptor, espere 5 segundos hasta que el número de canal deje de parpadear.

2. Mantenga pulsado el botón de encendido/anulación (18) para encender el transmisor. El LED del transmisor se iluminará en verde.

PARA LA SELECCIÓN AUTOMÁTICA DE CANALES:

1. Deje el receptáculo de las pilas abierto y apunte el emisor de infrarrojos del transmisor (17) hacia el receptor de infrarrojos (8) del receptor y pulse el control Sync (6).

2. El símbolo de la antena en el display LCD se iluminará.

3. Cierre el receptáculo de las pilas (13).

PARA EL AJUSTE MANUAL:

1. Mantenga pulsado el botón SELECT (19) hasta que los dos primeros dígitos (número de grupo) empiecen a parpadear. Pulse SELECT para cambiar de grupo entre el 0 y el 33. Una vez que haya elegido el número de grupo que coincida con el del receptor, espere 5 segundos hasta que el número de grupo deje de parpadear.

3. Puede anular (mute) el micrófono pulsando el botón Mic Power/ Mute (14). Si no va a usar el micro durante bastante tiempo, mantenga pulsado este botón Mic Power / Mute (14) para apagarlo. No hará falta que vuelva a resincronizar el micro la próxima vez que lo encienda.

30 31

UHF-5000 series manU al • geminidj.com UHF-5000 series manU al • geminidj.com

3. Puede anular (mute) el micrófono pulsando el botón Mic Power/ Mute (18). Si no va a usar el micro durante bastante tiempo, mantenga pulsado este botón Mic Power / Mute (18) para apagarlo. No hará falta que vuelva a resincronizar el micro la próxima vez que lo encienda.

especificaciones técnicas

RESOLUCIÓN DE PROBLEMAS

Este aparato funciona a una frecuencia autorizada por las normas FCC. No obstante, no hay garantías de que no se produzca interferencias en una instalación concreta. En caso de que este aparato produzca algún tipo de interferencias en la recepción de la radio o TV, trate de solucionarlo por medio de una o más de los siguientes consejos:

1. Cambiar la frecuencia operativa de la unidad.

2. Reubicar o apuntar en otra dirección la antena receptora.

3. Conectar este aparato a una regleta o salida de corriente distinta.

Tenga en cuenta que cualquier modiﬁcación que realice en este aparato sin autorización expresa por parte de Gemini anulará su garantía.

receptor (uhf-5100 y uhf-5200)

Rango de frecuencias ............................. EE.UU.: 668 – 698 Hz

Europa: 835 – 865 MHz

Sistema de recepción ..........................................PLL sintetizado

Estabilidad de frecuencia ......................................... +/- 0.005%

Respuesta de frecuencia .................. 50 Hz - 15 KHz +/- 3 dB

Relación señal-ruido .............................................................. >95 dB

Modo de modulación .................................................................. FM3

Frecuencia IF ......................................................110 MHz; 10.7 MHz

T.H.D. .............................................................................0.5% (@ 1 kHz)

Sensibilidad .................. 6.5 dBuV (FM: 40 kHz, S/R:≥85 dB)

Fuente de alimentación ...................................................... 12 V DC

Salida audio XLR balanceado 6,3 mm no balanceado

Dimensiones .......................................................210 x 138 x 45 mm

transM isor (todos los Modelos)

Rango de frecuencias ......................... EE.UU.: 668 – 698 MHz

Europa: 835 – 865 MHz

Salida de potencia RF .......................................................<10 dBm

Modo de oscilación .............................................. PLL sintetizado

Emisiones espúreas .......................................... Superior a 50 dB

por debajo de frecuencia portadora

Estabilidad frecuencia .....±0.005 % con control de cuarzo

Modulación máxima ........................................................+/-70 kHz

Amperaje ................................................................................... 120 mA

Tipo de pilas ..................................................Dos (2) AA alcalinas

Duración de las pilas ............................................................ 6 horas

transM isor (Manual)

Elemento de micrófono ....... Micro dinámico unidireccional

Patrón polar.......................................................................... Cardioide

Dimensiones ................................................................. 250 x 38 mm

transM isor (diadeMa / laValier)

Elemento de micrófono ............................. Micro condensador

Patrón polar.......................................................................... Cardioide

Dimensiones .........................................................63 x 20 x 110 mm

32 33

UHF-5000 series manU al • geminidj.com UHF-5000 series manU al • geminidj.com

introduction

fonctions

Antennes récepteur

Marche/arrêt du récepteur

Potentiomètre de volume

Touche Menu

Touche Select

Touche Sync

Écran LCD

Led de réception infrarouge

Sortie XLR symétrique

Sortie mélangée en Jack 6,35 mm

Sélecteur de gain ligne/micro

Embase d’alimentation en tension continue

Compartiment de la pile

Micro marche/arrêt/Mute

Touche de sélection micro

Led d’émission

Led d’émission infrarouge

Touche marche/arrêt/Mute de l’émetteur

Merci d’avoir choisi ce système sans ﬁl Gemini. Il vous offre les dernières innovations technologiques et il bénéﬁcie d’une garantie d’un an. Avant de l’utiliser, prenez le temps de lire toutes les instructions.

Ce mode d’emploi regroupe les modèles UHF-5100 et UHF-5200.

M ise en garde

1. Lisez toutes les instructions relatives à l’utilisation de cet équipement avant de l’utiliser.

2. Pour réduire les risques d’électrocution, n’ouvrez pas l’appareil. Il ne contient AUCUNE PIÈCE REMPLAÇABLE PAR L’UTILISATEUR. Conﬁez toutes les réparations à un technicien qualiﬁé.

3. N’exposez pas cet appareil directement au soleil ou à toute source de chaleur (radiateur, système de chauffage, etc.).

4. La poussière, la saleté et les débris peuvent interférer avec le bon fonctionnement de cet appareil. Utilisez cet appareil à l’écart des zones poussiéreuses ou sales, et couvrez-le lorsque vous ne l’utilisez pas. Nettoyez-le régulièrement avec un pinceau doux et propre.

5. Lors de vos déplacements, utilisez l’emballage original pour réduire tout risque de dommage pendant le transport.

6. N’EXPOSEZ PAS CET ÉQUIPEMENT À LA PLUIE OU À L’HUMIDITÉ.

7. N’UTILISEZ AUCUN PRODUIT NETTOYANT CHIMIQUE OU LUBRIFIANT SUR LES BOUTONS OU TOUCHES.

Micro :

1. Ne laissez pas tomber le micro sur une surface dure.

2. Veillez à ne pas frapper sur la capsule du micro avec la main, et veillez à ne pas soufﬂer directement sur la capsule.

3. N’utilisez pas le micro dans les zones de forte humidité et/ou à hautes températures, ce qui pourrait endommager le micro.

Touche sélection d’émetteur ceinture

Mini XLR à verrouillage

Repose-tête rembourré

Micro cravate amovible sur clip

UHF-5000 series manU al • geminidj.com UHF-5000 series manU al • geminidj.com

norM es fédérales fcc

Les systèmes sans ﬁl Gemini répondent aux normes fédérales FCC, alinéas 74 et 15. Les démarches en vue de l’obtention d’une licence d’utilisation des produits Gemini sont de la responsabilité de l’utilisateur.

Cet équipement a été testé et répond aux normes fédérales FCC alinéas 15 et 74.

tableau des fréquences

CONFORMITÉ AUX NORMES EUROPÉENNES

Pays concernés : BE, DE, ES, FR, NL, UK

Par la présente, GCI Technologies Corp., déclare que ce système SANS FIL UHF PROFESSIONNEL répond aux normes des directives européennes 1999/5/EC. La Déclaration de Conformité est disponible sur le site : http://www.geminidj.com/uhf5000_DoC.pdf

REMARQUE IMPORTANTE : (pays de la CEE uniquement) Il se peut que l’utilisation de ce micro sans ﬁl UHF nécessite l’obtention d’une licence d’utilisation dans votre pays. Il est de votre responsabilité de veiller à ce que vous vous procureriez la licence/permis/autorisation nécessaire pour l’utilisation des fréquences. Consultez le tableau des fréquences en page suivante.

Dans la plupart des pays de la CEE, l’utilisation des micros sans ﬁl UHF sur une plage allant de 836 à 864 MHz ne nécessite aucune licence — consultez néanmoins le site Internet suivant aﬁn d’obtenir de plus amples renseignements sur les particularités de votre pays : http://www.ero.dk/rtte et allez au lien “National Frequency Tables”.

généralités

MICRO MAIN

• Capsule cardioïde haute sensibilité pour utilisations professionnelles

• Éléments internes spéciﬁques à l’absorption du bruit atténuant les bruits d’impact et de manipulation.

MICRO SERRE-TÊTE/MICRO CRAVATE

• Système serre-tête léger modiﬁable en micro cravate

• Micro cravate détachable

• Bonnettes mousse anti-vent et anti-pop fournies.

ÉMETTEUR DE CEINTURE

• Afﬁchage et sélection du Groupe/Canal

• Touche marche/arrêt/Mute

usa europe

Canaux incrémentés par pas de 0,025 MHz

Groupe Canal 0* Canal 33*

00 669.075 669.9

01 669.925 670.75

02 670.775 671.6

03 671.625 672.45

04 672.475 673.3

05 673.325 674.15

06 674.175 675

07 675.025 675.85

08 675.875 676.7

09 676.725 677.55

10 677.575 678.4

11 678.425 679.25

12 679.275 680.1

13 680.125 680.95

14 680.975 681.8

15 681.825 682.65

16 682.675 683.5

17 683.525 684.35

18 684.375 685.2

19 685.225 686.05

20 686.075 686.9

21 686.925 68 7.7 5

22 687.775 688.6

23 688.625 689.45

24 689.475 690.3

25 690.325 691.15

26 691.175 692

27 692.025 692.85

28 692.875 693.7

29 693.725 694.55

30 694.575 695.4

31 695.425 696.25

32 696.275 69 7.1

33 697.125 6 97. 95

Groupe Canal 0* Canal 33*

00 836.075 836.9

01 836.925 837.75

02 837.775 838.6

03 838.625 839.45

04 839.475 840.3

05 840.325 841.15

06 841.175 842

07 842.025 842.85

08 842.875 843.7

09 843.725 844.55

10 844.575 845.4

11 845.425 846.25

12 846.275 8 47.1

13 847.125 847.95

14 847.975 848.8

15 848.825 849.65

16 849.675 850.5

17 850.525 851.35

18 851.375 852.2

19 852.225 853.05

20 853.075 853.9

21 853.925 854.75

22 854.775 855.6

23 855.625 856.45

24 856.475 857.3

25 857.325 858.15

26 858.175 859

27 859.025 859.85

28 859.875 860.7

29 860.725 861.55

30 861.575 862.4

31 862.425 863.25

32 863.275 864.1

33 864.125 864.95

*Fréquences des canaux en MHz.

36 37

UHF-5000 series manU al • geminidj.com UHF-5000 series manU al • geminidj.com

uhf-5100 s ystèM e uhf sans fil

à é M etteur/ récepteur unique

Le système sans ﬁl UHF-5100 à émetteur/récepteur unique est un produit audio haute qualité qui offre des performances excellentes dans la plupart des conditions d’utilisation et permet un réglage manuel ou automatique de la fréquence.

Deux versions différentes sont disponibles et fonctionnent sur des plages de fréquences UHF comprises entre 669,075 MHz et 697,95 MHz (version USA) et entre 836,075 MHz et 864.95 MHz (version CEE).

LES MODÈLES DISPONIBLES SONT :

UHF-5100M — fourni avec un micro main émetteur. UHF-5100HL — fourni avec un émetteur de ceinture et un micro

serre-tête/micro cravate.

UTILISATION DU PRODUIT

1. Retirez le produit de son emballage. Conservez l’emballage pour renvoyer l’appareil en cas de réparation.

2. Reliez l’adaptateur secteur à l’arrière du récepteur (12). Reliez l’adaptateur à une prise secteur. Appuyez sur la touche Power On (2) pour placer le récepteur sous tension. Le écran LCD s’allume alors.

3. Dépliez les antennes (1) verticalement au maximum et pointées dans votre direction.

4. Insérez un câble XLR ou Jack 6,35 mm dans l’embase XLR (9) ou Jack 6,35 mm (10) à l’arrière du récepteur et connectez l’autre extrémité du câble à l’ampliﬁcateur, effet ou console de mixage.

5. Activez le menu en appuyant sur la touche Menu (4) et sélectionnez Automatic Channel Selection (sélection automatique du canal) ou Manual (sélection manuelle) en appuyant sur la touche Menu.

6. Réglez le volume à l’aide du potentiomètre Level (3) de la face avant.

POUR LA SÉLECTION MANUELLE DE CANAL :

1. Appuyez deux fois sur la touche Menu. L’écran LCD (7) afﬁche GROUP et clignote.

2. Appuyez sur SELECT (5) pour passer au groupe suivant (de 0 à 33). Maintenez la touche enfoncée pour accélérer le déﬁlement.

3. Après avoir sélectionné le groupe, appuyez sur SYNC (6) pour quitter, ou attendez 5 secondes pour quitter automatiquement le menu.

4. Appuyez 3 fois sur la touche Menu. L’écran LCD afﬁche CHANNEL et clignote. Appuyez sur SELECT pour incrémenter le canal un à un, de 0 à 33. Maintenez la touche enfoncée pour accélérer le déﬁlement.

5. Après avoir réglé le canal, appuyez sur SYNC (6) pour quitter, ou attendez 5 secondes pour quitter automatiquement le menu.

6. Après avoir sélectionné le réglage canal, appuyez sur la touche SELECT pour afﬁcher la fréquence du canal courant.

Vous pouvez également utiliser le sélecteur Line/Mic Gain (11) pour sélectionner un signal de sortie à niveau micro ou ligne.

Remarque : La portée utile entre l’émetteur et le récepteur est d’environ 75 mètres.

POUR LA SÉLECTION AUTOMATIQUE DE CANAL :

1. Appuyez une fois sur MENU. L’écran LCD (7) afﬁche AUTOMATIC et clignote.

2. Appuyez sur SELECT (5) — le récepteur recheche un canal libre et s’arrête.

38 39

UHF-5000 series manU al • geminidj.com UHF-5000 series manU al • geminidj.com

uhf-5200 s ystèM e uhf sans fil

à deux é M etteurs et récepteur

Le système sans ﬁl UHF-5200 à deux émetteurs/récepteurs est un pro- UHF-5200 à deux émetteurs/récepteurs est un pro-à deux émetteurs/récepteurs est un produit audio haute qualité avec des performances excellentes dans la plupart des conditions d’utilisation et permet un réglage manuel ou automatique de la fréquence.

Deux versions différentes sont disponibles et fonctionnent sur des plages de fréquences UHF comprises entre 669,075 MHz et 697,95 MHz (version USA) et entre 836,075 MHz et 864.95 MHz (version CEE).

LES MODÈLES DISPONIBLES SONT :

UHF-5200M — fourni avec (2) émetteurs micro main. UHF-5200HL — fourni avec (2) émetteurs de ceinture et (2) sys-fourni avec (2) émetteurs de ceinture et (2) sys-

tèmes micro serre-tête/micro cravate.

UTILISATION DU PRODUIT

1. Retirez le produit de son emballage. Conservez l’emballage pour renvoyer l’appareil en cas de réparation.

3. Dépliez les antennes (1) verticalement au maximum et pointées dans votre direction.

5. Activez le menu en appuyant sur la touche Menu (4) et sélectionnez Automatic Channel Selection (sélection automatique du canal) ou Manual (sélection manuelle) en appuyant sur la touche Menu.

POUR LA SÉLECTION MANUELLE DE CANAL :

1. Appuyez deux fois sur la touche Menu. L’écran LCD (7) afﬁche GROUP et clignote.

2. Appuyez sur SELECT (5) pour passer au groupe suivant (de 0 à 33). Maintenez la touche enfoncée pour accélérer le déﬁlement.

3. Après avoir sélectionné le groupe, appuyez sur SYNC (6) pour quitter, ou attendez 5 secondes pour quitter automatiquement le menu.

4. Appuyez 3 foirs sur la touche Menu. L’écran LCD afﬁche CHANNEL et clignote. Appuyez sur SELECT pour incrémenter le canal un à un, de 0 à 33. Maintenez la touche enfoncée pour accélérer le déﬁlement.

5. Après avoir réglé le canal, appuyez sur SYNC (6) pour quitter, ou attendez 5 secondes pour quitter automatiquement le menu.

6. Après avoir sélectionné le réglage canal, appuyez sur la touche SELECT pour afﬁcher la fréquence du canal courant.

6. Réglez le volume à l’aide du potentiomètre Level (3) de la face avant. Vous pouvez également utiliser le sélecteur Line/Mic Gain (11) pour sélectionner un signal de sortie à niveau micro ou ligne.

Remarque : La portée utile entre l’émetteur et le récepteur est d’environ 75 mètres.

POUR LA SÉLECTION AUTOMATIQUE DE CANAL :

1. Appuyez une fois sur MENU. L’écran LCD (7) afﬁche AUTOMATIC et clignote.

2. Appuyez sur SELECT (5) — le récepteur recheche un canal libre et s’arrête.

40 41

UHF-5000 series manU al • geminidj.com UHF-5000 series manU al • geminidj.com

utilisation de l ’ é M etteur

UTILISATION DU MICRO MAIN

1. Dévissez la porte du compartiment des piles (13) pour l’ouvrir. Insérez les deux piles LR6 (AA) fournies dans leur compartiment en veillant à respecter les polarités indiquées.

2. Maintenez la touche Power/Mute (14) enfoncée pour placer l’émetteur sous tension. La LED de l’émetteur s’allumera en vert.

POUR LA SÉLECTION AUTOMATIQUE DU CANAL :

1. Laissez la porte du compartiment des piles ouverte et dirigez la Led infrarouge de l’émetteur (17) vers la Led infrarouge du récepteur (8), puis et appuyez sur la touche Sync (6) .

2. Le logo représentant l’antenne sur l’écran LCD s’allumera.

3. Fermez la porte du compartiment des piles (13).

POUR LA SÉLECTION MANUELLE DU CANAL :

1. Maintenez la touche SELECT (15) enfoncée jusqu’à ce que les deux premiers chiffres (numéro de groupe) se mettent à clignoter. Appuyez sur la touche SELECT pour faire déﬁler les groupes de 0 à 33. Une fois que le numéro de groupe est identique à celui du récepteur, attendez 5 secondes, jusqu’à ce que le numéro du groupe cesse de clignoter.

2. Maintenez à nouveau la touche SELECT (15) enfoncée. Les deux derniers chiffres (numéro de canal) se mettent à clignoter. Appuyez sur SELECT pour passer d’un canal à l’autre de 0 à 33. Une fois le numéro de canal réglé sur celui du récepteur, attendez 5 secondes, jusqu’à ce que le numéro du canal cesse de clignoter.

UTILISATION DE L’ÉMETTEUR DE CEINTURE

1. Tirez sur la porte du compartiment des piles (13) pour l’ouvrir. Insérez les deux piles LR6 (AA) fournies dans leur compartiment en veillant à respecter les polarités indiquées.

2. Maintenez la touche Power/Mute (18) enfoncée pour placer l’émetteur sous tension. La LED de l’émetteur s’allumera en vert.

POUR LA SÉLECTION AUTOMATIQUE DU CANAL :

1. Laissez la porte du compartiment des piles ouverte et dirigez la Led infrarouge de l’émetteur (17) vers la Led infrarouge du récepteur (8), puis appuyez sur la touche Sync (6) .

2. Le logo représentant l’antenne sur l’écran LCD s’allumera.

3. Fermez la porte du compartiment des piles (13).

POUR LA SÉLECTION MANUELLE DU CANAL :

3. Vous pouvez couper le micro (fonction Mute) en appuyant sur la touche Mic Power/Mute (14). Si vous ne devez rester un certain temps sans utiliser le micro, placez-le hors tension en maintenant la touche Mic Power/Mute enfoncée (14). Le micro n’a pas besoin d’être re-synchronisé lors de la mise sous tension.

UHF-5000 series manU al • geminidj.com UHF-5000 series manU al • geminidj.com

3. Vous pouvez couper le micro (fonction Mute) en appuyant sur la touche Mic Power/Mute (18). Si vous ne devez rester un certain temps sans utiliser le micro, placez-le hors tension en maintenant la touche Mic Power/Mute enfoncée (18). Le micro n’a pas besoin d’être re-synchronisé lors de la mise sous tension.

caractéristiques techniques

EN CAS DE PROBLÈME

Cet appareil fonctionne sur les fréquences autorisées par les normes FCC. Ceci dit, il se peut que des interférences surviennent, selon l’installation. Si cet appareil cause des interférences aux communications et réceptions radio ou TV, essayez l’une des solutions suivantes :

1. Changez de fréquence.

2. Re-dirigez ou déplacez l’antenne de réception.

3. Reliez l’appareil à une ligne secteur différente.

Une dernière chose : toute modiﬁcation apportée à l’appareil sans l’autorisation de Gemini annule la garantie.

récepteur (uhf-5100 et uhf-5200)

Plage de fréquences ........................... USA : 668 – 698 MHz

Europe : 835 – 865 MHz

Système de réception....................................Synthétiseur PLL

Stabilité en fréquence............................................. +/- 0,005 %

Réponse en fréquence.................... 50 Hz - 15 kHz +/- 3 dB

Rapport Signal/Bruit...........................................................>95 dB

Mode de modulation................................................................ FM3

Fréquence intermédiaire............................110 MHz ; 10,7 MHz

D.H.T............................................................................ 0,5 % (à 1 kHz)

Sensibilité………………..... 6,5 dBV (FM : 40 kHz, S/B :≥85 dB

Alimentation...............................................................................12 Vcc

Sorties audio.................................................……..XLR symétrique

............Jack 6,35 mm asymétrique

Dimensions...................................................... 210 x 138 x 45 mm

é Metteur (tous Modèles)

Plage de fréquences ........................... USA : 668 – 698 MHz

Europe : 835 – 865 MHz

Puissance HF........................................................................<10 dBm

Mode d’oscillation........................................... Synthétiseur PLL

Crêtes intermédiaires..............................supérieures à 50 dB

au-dessous de la fréquence de la porteuse

Stabilité en fréquence........................... ±0,005 % par quartz

Modulation max.…………………………………….…................ +/-70 kHz

Consommation électrique............................................… 120 mA

Type de piles ............................ Deux (2) LR6 (AA) alcalines

Autonomie ..............................................................................6 hours

é Metteur (Micro Main)

Capsule................................….... Unidirectionnelle dynamique

Structure polaire...................................................…........Cardioïde

Dimensions...........................................................…...250 x 38 mm

é Metteur (serre-t Ête / Micro craVate )

Capsule.................................................................. À condensateur

Structure polaire...................................................…........Cardioïde

Dimensions........................................................63 x 20 x 110 mm

44 45

UHF-5000 series manU al • geminidj.com UHF-5000 series manU al • geminidj.com

EINLEITUNG

funktionen

Empfängerantennen

Netzschalter (Power)

Pegelregler (Volume)

Menu-Taste

Select-Taste

Sync-Taste

LC-Display

Infrarot-Empfänger (IR)

Symmetrischer XLR-Ausgang

6,35 mm-Ausgang

Line/Mic Gain-Schalter

Netzeingang (DC IN)

Batteriefach

Mic Power / Mute-Taste

Mic Select-Taste

Sender LED-Anzeige

Infrarot-Sender (IR)

Beltpack MUTE & ON/OFF-Schalter

Beltpack-Wahltaste

Herzlichen Glückwunsch zum Kauf eines Gemini Drahtlossystems. Es verfügt über die modernsten Features und eine 1-jährige beschränkte Garantie. Vor der Inbetriebnahme sollten Sie alle Anleitungen sorgfältig lesen.

Die Anleitungen dieses Handbuchs beziehen sich auf das UHF-5100 und das UHF-5200 System.

Vorsicht

1. Lesen Sie vor der Inbetriebnahme alle Bedienungsanleitungen.

2. Um die Gefahr von Stromschlägen zu verringern, sollten Sie das Gerät nicht öffnen. Es beﬁnden sich keine VOM NUTZER WARTBAREN BAUTEILE IM GERÄTEINNERN. Überlassen Sie die Wartung einem qualiﬁzierten Wartungstechniker.

3. Setzen Sie das Gerät weder direktem Sonnenlicht noch Wärmequellen, wie Heizkörpern oder Öfen, aus.

4. Staub, Schmutz und Fremdkörper können den Betrieb des Geräts beeinträchtigen. Halten Sie das Gerät von staubigen, schmutzigen Umgebungen fern und decken Sie es bei Nichtgebrauch ab. Stauben Sie es regelmäßig mit einem weichen, sauberen Pinsel ab.

5. Transportieren Sie das Gerät in seinem Originalkarton und -verpackungsmaterial. Dadurch verringern Sie das Risiko von Transportschäden.

6. SETZEN SIE DAS GERÄT WEDER REGEN NOCH FEUCHTIGKEIT AUS.

7. BEHANDELN SIE DIE REGLER UND SCHALTER NICHT MIT REINIGUNGSSPRAYS ODER SCHMIERMITTELN.

Mikrofon:

1. Lassen Sie das Mikrofon nicht auf harte Oberﬂächen fallen.

2. Schlagen Sie nicht mit der Faust oder den Fingern auf die Stirnseite des Mikrofons und blasen Sie nicht fest hinein.

3. Verwenden Sie das Mikrofon nicht bei hoher Luftfeuchtigkeit und / oder hohen Temperaturen, da es dadurch beschädigt werden könnte.

Verschraubbarer Mini-XLR Stecker

Kopfpolster

fcc ÜbereinstiMMung

Die Gemini Drahtlossysteme erfüllen die FCC Richtlinien Part 74 und 15. Für die Lizensierung von Gemini-Geräten ist der Nutzer verantwortlich und

Aufsteckbares Lavalier-Mikrofon

die Lizensierungsfähigkeit richtet sich nach der Einstufung und Anwendung des Nutzers. Dieses Gerät wurde getestet und erfüllt die Grenzwerte von Part 15 und 74 der FCC-Richtlinien.

46 47

UHF-5000 series manU al • geminidj.com UHF-5000 series manU al • geminidj.com

FREQUENZTABELLE

richtlinienkonforMitÄt in europa

Länder mit Richtlinie 1999/5/E (R&TT) BE, DE, ES, FR, NL, UK

Die GCI Technologies Corp. erklärt hiermit, dass dieses PROFESSIONELLE UHF DRAHTLOSSYSTEM den grundlegenden Anforderungen und übrigen einschlägigen Bestimmungen der Richtlinie 1999/5/EG entspricht. Die Konformitätserklärung kann man nachlesen unter: http://www.geminidj.com/uhf5000_DoC.pdf

WICHTIGER HINWEIS: (nur für europäische Länder) Um dieses UHF Drahtlosmikrofonsystem in Ihrem Land zu betreiben, ist eventuell eine Lizenz erforderlich. Sie müssen sicherstellen, dass Sie die korrekte Lizenz für die verwendeten Frequenzen besitzen. Bitte überprüfen Sie dies anhand der Frequenztabelle auf Seite 13 dieses Handbuchs.

Für den Betrieb von Drahtlosmikrofonen im UHF-Frequenzbereich von 836 MHz bis 864 MHz wird in den meisten Ländern der EU keine Lizenz benötigt. Informieren Sie sich aber bitte genauer auf folgender Website über die in Ihrem Land erforderliche Lizenzierung: http://www.ero.dk/rtte und folgen Sie dann dem “National Frequency Tables” Link.

features

FEATURES DES HANDSENDERS

• Hochempﬁndliche Mikrofonkapsel mit Nierencharakteristik für professionelle Anwendungen

• Spezialbauteile im Gehäuse beseitigen Störgeräusche durch Stöße, Bewegung oder Bedienung

FEATURES DER HEADSET/LAVALIER-KOMBINATION

• Umrüstbares, leichtes Headset

• Abnehmbares Lavalier-Mikrofon

• Schaumstoff-Aufsätze gegen Wind- und Poppgeräusche

FEATURES DES BELTPACK-SENDERS

• Gruppen/Kanal-Anzeige und -Wahl

• Power On / Mute-Schalter

usa europa

Kanalfrequenzen erhöhen sich in Intervallen von 0,025 MHz

Gruppe Kanal 0* Kanal 33*

00 669.075 669.9

01 669.925 670.75

02 670.775 671.6

03 671.625 672.45

04 672.475 673.3

05 673.325 674.15

06 674.175 675

07 675.025 675.85

08 675.875 676.7

09 676.725 677.55

10 677.575 678.4

11 678.425 679.25

12 679.275 680.1

13 680.125 680.95

14 680.975 681.8

15 681.825 682.65

16 682.675 683.5

17 683.525 684.35

18 684.375 685.2

19 685.225 686.05

20 686.075 686.9

21 686.925 68 7.7 5

22 687.775 688.6

23 688.625 689.45

24 689.475 690.3

25 690.325 691.15

26 691.175 692

27 692.025 692.85

28 692.875 693.7

29 693.725 694.55

30 694.575 695.4

31 695.425 696.25

32 696.275 69 7.1

33 697.125 6 97. 95

Gruppe Kanal 0* Kanal 33*

00 836.075 836.9

01 836.925 837.75

02 837.775 838.6

03 838.625 839.45

04 839.475 840.3

05 840.325 841.15

06 841.175 842

07 842.025 842.85

08 842.875 843.7

09 843.725 844.55

10 844.575 845.4

11 845.425 846.25

12 846.275 8 47.1

13 847.125 847.95

14 847.975 848.8

15 848.825 849.65

16 849.675 850.5

17 850.525 851.35

18 851.375 852.2

19 852.225 853.05

20 853.075 853.9

21 853.925 854.75

22 854.775 855.6

23 855.625 856.45

24 856.475 857.3

25 857.325 858.15

26 858.175 859

27 859.025 859.85

28 859.875 860.7

29 860.725 861.55

30 861.575 862.4

31 862.425 863.25

32 863.275 864.1

33 864.125 864.95

*Kanalfrequenzangaben in MHz

48 49

UHF-5000 series manU al • geminidj.com UHF-5000 series manU al • geminidj.com

uhf-5100 UHF

EINZELDRAHTLOSSYSTEM

Das UHF Einzelkanal-Drahtlossystem UHF-5100 ist ein hochwertiges Audioprodukt, das sich unter den meisten Betriebsbedingungen durch eine exzellente Performance auszeichnet und ein automatisches oder manuelles Einstellen der Frequenz erlaubt.

Die beiden unterschiedlichen Versionen arbeiten in unterschiedlichen UHF-Frequenzbereichen von 669,075 MHz bis 697,95 MHz (US-Version) bzw. 836,075 MHz bis 864,95 MHz (EU-Version).

VERFÜGBARE MODELLE:

UHF-5100M - ausgestattet mit einem Handmikrofonsender. UHF-5100HL - ausgestattet mit einem Beltpack-Sender und einer Head-

set/Lavalier-Kombination.

GERÄT IN BETRIEB NEHMEN

1. Entfernen Sie das gesamte Verpackungsmaterial. Bewahren Sie Karton und Verpackungsmaterial für zukünftige Transporte, z. B. Wartung, auf.

2. Schließen Sie den AC/DC-Adapter an die Rückseite des Empfängers (12) und an eine geeignete Netzsteckdose an. Schalten Sie das Gerät mit der Power On-Taste (2) ein. Die LC-Display leuchtet.

3. Ziehen Sie die Antenne (1) vertikal ganz heraus und richten Sie sie auf die Stelle, an der Sie sprechen werden.

4. Schließen an der Rückseite des Empfängers ein XLR (9)- oder 6,35 mm (10)-Kabel an und verbinden Sie das andere Kabelende mit einem Verstärker, Effektgerät oder Mischpult.

5. Öffnen Sie mit der Menu-Taste (4) das Menü und schalten Sie durch Drücken der Menu-Taste zwischen Automatic Channel Selection und Manual um.

MANUELLE EINSTELLUNG:

1. Drücken Sie zweimal MENU. Das LC-Display (7) zeigt GROUP an und blinkt.

2. Drücken Sie SELECT (5), um die Gruppe schrittweise von 0 bis 33 zu erhöhen. Halten Sie die Taste gedrückt, um die Gruppen im Schnelllauf durchzugehen.

3. Nach dem Einstellen der Gruppe können Sie das Menü mit SYNC (6) verlassen oder 5 Sekunden warten, bis das Menü automatisch verlassen wird.

4. Drücken Sie dreimal MENU. Das LC-Display zeigt CHANNEL an und blinkt. Drücken Sie wiederholt SELECT, um die Kanalnummer schrittweise von 0 bis 33 zu erhöhen. Halten Sie SELECT gedrückt, um die Kanäle im Schnelllauf durchzugehen.

5. Nach der Kanalwahl können Sie das Menü mit SYNC verlassen oder 5 Sekunden warten, bis das Menü automatisch verlassen wird.

6. Nachdem Sie mit canal die Gruppe eingestellt haben, drücken Sie SELECT, um die verfügbare Kanalfrequenz anzuzeigen.

6. Stellen Sie die Lautstärke mit dem vorderseitigen Pegelregler (3) ein. Mit der Line/Mic Gain-Taste (11) können Sie zwischen Signalen mit Mikrofonpegel und Signalen mit Line-Pegel umschalten.

Hinweis: Der Übertragungsbereich zwischen Sender und Empfänger beträgt maximal 75 m.

AUTOMATISCHE KANALWAHL:

1. Drücken Sie einmal MENU. Das LC-Display (7) zeigt AUTOMATIC an und blinkt.

2. Drücken Sie SELECT (5). Der Empfänger sucht nach einem klaren Kanal und hält an.

50 51

UHF-5000 series manU al • geminidj.com UHF-5000 series manU al • geminidj.com

uhf-5200 UHF

DOPPELDRAHTLOSSYSTEM

Das UHF Doppelkanal-Drahtlossystem UHF-5200 ist ein hochwertiges Audioprodukt, das sich unter den meisten Betriebsbedingungen durch eine exzellente Performance auszeichnet und ein automatisches oder manuelles Einstellen der Frequenz erlaubt.

Die beiden unterschiedlichen Versionen arbeiten in unterschiedlichen UHFFrequenzbereichen von 669,075 MHz bis 697,95 MHz (US-Version) bzw. 836,075 MHz bis 864,95 MHz (EU-Version).

VERFÜGBARE MODELLE:

UHF-5200M - ausgestattet mit zwei (2) Handmikrofonsendern. UHF-5200HL - ausgestattet mit zwei (2) Beltpack-Sendern und zwei

(2) Headset/Lavalier-Kombinationen.

GERÄT IN BETRIEB NEHMEN

1. Entfernen Sie das gesamte Verpackungsmaterial. Bewahren Sie Karton und Verpackungsmaterial für zukünftige Transporte, z. B. Wartung, auf.

2. Schließen Sie den AC/DC-Adapter an die Rückseite des Empfängers (12) und an eine geeignete Netzsteckdose an. Schalten Sie das Gerät mit der Power On-Taste (2) ein. Die LC-Display leuchtet.

3. Ziehen Sie die Antenne (1) vertikal ganz heraus und richten Sie sie auf die Stelle, an der Sie sprechen werden.

4. Schließen an der Rückseite des Empfängers ein XLR (9)- oder 6,35 mm (10)-Kabel an und verbinden Sie das andere Kabelende mit einem Verstärker, Effektgerät oder Mischpult.

5. Öffnen Sie mit der Menü-Taste (4) das Menü und schalten Sie durch Drücken der Menü-Taste zwischen Automatic Channel Selection und Manual um.

MANUELLE EINSTELLUNG:

1. Drücken Sie zweimal MENU. Das LC-Display (7) zeigt GROUP an und blinkt.

2. Drücken Sie SELECT (5), um die Gruppe schrittweise von 0 bis 33 zu erhöhen. Halten Sie die Taste gedrückt, um die Gruppen im Schnelllauf durchzugehen.

3. Nach dem Einstellen der Gruppe können Sie das Menü mit SYNC (6) verlassen oder 5 Sekunden warten, bis das Menü automatisch verlassen wird.

5. Nach der Kanalwahl können Sie das Menü mit SYNC verlassen oder 5 Sekunden warten, bis das Menü automatisch verlassen wird.

6. Nachdem Sie mit canal die Gruppe eingestellt haben, drücken Sie SELECT, um die verfügbare Kanalfrequenz anzuzeigen.

6. Stellen Sie die Lautstärke mit dem vorderseitigen Pegelregler (3) ein. Mit der Line/Mic Gain-Taste (11) können Sie zwischen Signalen mit Mikrofonpegel und Signalen mit Line-Pegel umschalten.

Hinweis: Der Übertragungsbereich zwischen Sender und Empfänger beträgt maximal 75 m.

AUTOMATISCHE KANALWAHL:

1. Drücken Sie einmal MENU. Das LC-Display (7) zeigt AUTOMATIC an und blinkt.

2. Drücken Sie SELECT (5). Der Empfänger sucht nach einem klaren Kanal und hält an.

UHF-5000 series manU al • geminidj.com UHF-5000 series manU al • geminidj.com

SENDERBETRIEB

HANDMIKROFONBETRIEB BELTPACK-BETRIEB

1. Schrauben Sie das Batteriefach (13) auf, um es zu öffnen. Legen Sie die beiden mitgelieferten AA-Batterien entsprechend der im Batteriefach angezeigten Polaritätsmarkierung ein.

2. Halten Sie die Power/Mute-Taste (14) gedrückt, um den Sender einzuschalten. Die Sender-LED leuchtet grün.

AUTOMATISCHE KANALWAHL:

1. Lassen Sie das Batteriefach offen, zeigen Sie mit dem Infrarotsignal des Senders (17) in Richtung IR-Empfänger (8) und drücken Sie die Sync-Taste (6).

2. Das Antennen-Symbol auf dem LCD-Display leuchtet.

3. Schließen Sie das Batteriefach (13).

MANUELLE EINSTELLUNG:

1. Halten Sie die SELECT-Taste (15) gedrückt, bis die ersten beiden Ziffern (Gruppennummer) zu blinken beginnen. Drücken Sie SELECT, um die Gruppe schrittweise von 0 bis 33 zu erhöhen. Nachdem Sie die Gruppennummer auf den Empfänger eingestellt haben, warten Sie 5 Sekunden, bis die Gruppennummer nicht mehr blinkt.

2. Halten Sie erneut die SELECT-Taste gedrückt. Die letzten beiden Ziffern (Kanalnummer) beginnen zu blinken. Drücken Sie SELECT, um den Kanal schrittweise von 0 bis 33 zu erhöhen. Nachdem Sie die Kanalnummer auf den Empfänger eingestellt haben, warten Sie 5 Sekunden, bis die Kanalnummer nicht mehr blinkt.

1. Schrauben Sie das Batteriefach (13) auf, um es zu öffnen. Legen Sie die beiden mitgelieferten AA-Batterien entsprechend der im Batteriefach angezeigten Polaritätsmarkierung ein.

2. Halten Sie die Beltpack Power/Mute-Taste (18) gedrückt, um den Sender einzuschalten. Die Sender-LED leuchtet grün.

AUTOMATISCHE KANALWAHL:

1. Lassen Sie das Batteriefach offen, zeigen Sie mit dem Infrarotsignal des Senders (17) in Richtung IR-Empfänger (8) und drücken Sie die Sync-Taste (6).

2. Das Antennen-Symbol auf dem LCD-Display leuchtet.

3. Schließen Sie das Batteriefach (13).

MANUELLE EINSTELLUNG:

1. Halten Sie die SELECT-Taste (19) gedrückt, bis die ersten beiden Ziffern (Gruppennummer) zu blinken beginnen. Drücken Sie SELECT, um die Gruppe schrittweise von 0 bis 33 zu erhöhen. Nachdem Sie die Gruppennummer auf den Empfänger eingestellt haben, warten Sie 5 Sekunden, bis die Gruppennummer nicht mehr blinkt.

3. Man kann das Mikrofon mit der Mic Power / Mute-Taste (14) stummschalten. Wenn Sie das Mikrofon über längere Zeit nicht benutzen, halten Sie die Mic Power / Mute-Taste (14) gedrückt, um es auszuschalten. Das Mikrofon muss nach dem erneuten Einschalten nicht neu synchronisiert werden.

UHF-5000 series manU al • geminidj.com UHF-5000 series manU al • geminidj.com

3. Man kann das Mikrofon mit der Mic Power / Mute-Taste (18) stummschalten. Wenn Sie das Mikrofon über längere Zeit nicht benutzen, halten Sie die Mic Power / Mute-Taste (18) gedrückt, um es auszuschalten. Das Mikrofon muss nach dem erneuten Einschalten nicht neu synchronisiert werden.

TECHNISCHE DATEN

FEHLERBESEITIGUNG

Dieses Gerät arbeitet auf einer Frequenz, die von der FCC autorisiert wurde. Es gibt allerdings keine Garantien, dass bei bestimmten Installationen keine Interferenzen auftreten. Wenn dieses Gerät Interferenzen beim Rundfunk- oder TV-Empfang verursacht, probieren Sie eine der folgenden Maßnahmen aus:

1. Ändern Sie die Betriebsfrequenz des Geräts.

2. Richten Sie die Empfangsantenne neu aus oder positionieren Sie sie neu.

3. Schließen Sie das Gerät an die Steckdose eines anderen Stromkreises an.

Alle Änderungen an dem Gerät, die ohne eine Autorisierung durch Gemini vorgenommen werden, führen zum Verlust der Garantie.

e MpfÄnger (uhf-5100 und uhf-5200)

Frequenzbereich....................................... USA: 668 – 698 MHz

Europa: 835 – 865 MHz

Empfangssystem.............................................. PLL synthetisiert

Frequenzstabilität....................................................... +/- 0,005 %

Frequenzgang........................................50 Hz - 15 kHz +/- 3 dB

Geräuschspannungsabstand.............................................>95 dB

Modulationsmodus.......................................................................FM3

IF Frequenz.........................................................110 MHz; 10,7 MHz

Klirrfaktor.................................................................. 0,5 % (@ 1 kHz)

Empﬁndlichkeit…….….. 6,5 dBuV (FM: 40 kHz, S/N: ≥85 dB

Spannungsversorgung..........................................................12V DC

Audioausgang..........................................………..symmetrisch XLR

unsymmetrisch 6,35 mm

Abmessungen.................................................. 210 x 138 x 45 mm

sender (alle Modelle)

Frequenzbereich..................................... USA: 668 – 698 MHz

Europa: 835 – 865 MHz

RF Ausgangsleistung.......................................................<10 dBm

Oszillationsmodus........................................... PLL synthetisiert

Nebenschwingung.............................................. mehr als 50 dB

unter Trägerfrequenz

Frequenzstabilität................ ±0,005 % mit Quarzsteuerung

Max. Modulation…………………………………….…................. +/-70 kHz

Leistungsaufnahme..........................................................… 120 mA

Batterietyp.................................................. zwei (2) AA alkalisch

Batterielebensdauer.......................................................6 Stunden

sender (handgehalten)

Mikrofonelement........ unidirektionales Dynamikmikrofon

Richtcharakteristik..............................................…..................Niere

Abmessungen.....................................................…...250 x 38 mm

sender (headset / laValier)

Mikrofonelement.................................. Kondensatormikrofon

Richtcharakteristik..................................................…............ Niere

Abmessungen..................................................63 x 20 x 110 mm

56 57

UHF-5000 series manU al • geminidj.com UHF-5000 series manU al • geminidj.com

FCC ID: ZRIUHF-5000HHM IMPORTANT REGULATORY INFORMATION

This device complies with Part 15 of the FCC Rules: Operation is subject to the

following two conditions:

1. This device may not cause harmful interference and

2. This device must accept any interference that is received, including any interference that may cause undesired operation.

WARNING:

Changes or modifications to this unit not expressly approved by the party

responsible for compliance could void the user’s authority to operate the equipment.

PROAUDIO ELECTRONICS UHF 5000HHM User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
