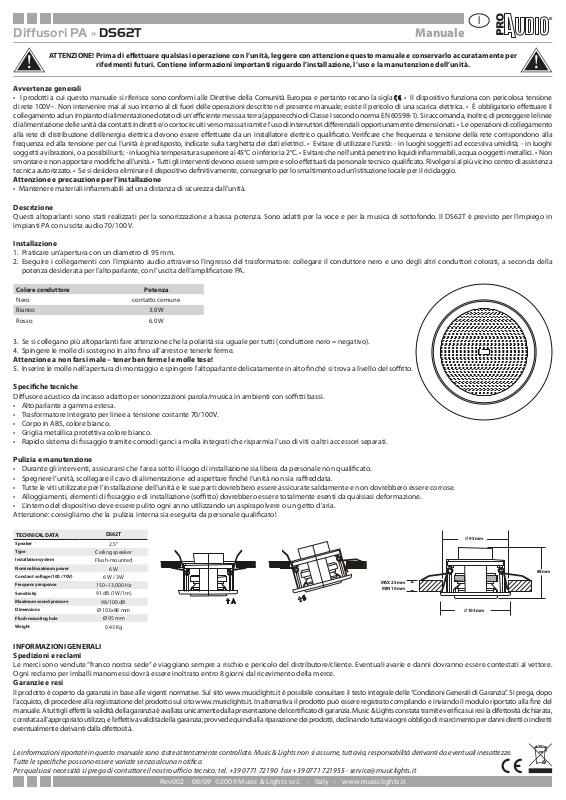

Diffusori PA » DS62T
I
Manuale
ATTENZIONE! Prima di eettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per
riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità.
Avvertenze generali
• I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e pertanto recano la sigla . • Il dispositivo funziona con pericolosa tensione
di rete 100V~. Non intervenire mai al suo interno al di fuori delle operazioni descritte nel presente manuale; esiste il pericolo di una scarica elettrica. • È obbligatorio eettuare il
collegamento ad un impianto di alimentazione dotato di un’ eciente messa a terra (apparecchio di Classe I secondo norma EN 60598-1). Si raccomanda, inoltre, di proteggere le linee
di alimentazione delle unità dai contatti indiretti e/o cortocircuiti verso massa tramite l’uso di interruttori dierenziali opportunamente dimensionati. • Le operazioni di collegamento
alla rete di distribuzione dell’energia elettrica devono essere eettuate da un installatore elettrico qualicato. Vericare che frequenza e tensione della rete corrispondono alla
frequenza ed alla tensione per cui l’unità è predisposto, indicate sulla targhetta dei dati elettrici. • Evitare di utilizzare l’unità: - in luoghi soggetti ad eccessiva umidità; - in luoghi
soggetti a vibrazioni, o a possibili urti; - in luoghi a temperatura superiore ai 45°C o inferiori a 2°C. • Evitare che nell’unità penetrino liquidi inammabili, acqua o oggetti metallici. • Non
smontare e non apportare modiche all’unità. • Tutti gli interventi devono essere sempre e solo eettuati da personale tecnico qualicato. Rivolgersi al più vicino centro di assistenza
tecnica autorizzato. • Se si desidera eliminare il dispositivo denitivamente, consegnarlo per lo smaltimento ad un’istituzione locale per il riciclaggio.
Attenzione e precauzione per l’installazione
• Mantenere materiali inammabili ad una distanza di sicurezza dall’unità.
Descrizione
Questi altoparlanti sono stati realizzati per la sonorizzazione a bassa potenza. Sono adatti per la voce e per la musica di sottofondo. Il DS62T è previsto per l’impiego in
impianti PA con uscita audio 70/100 V.
Installazione
1. Praticare un’apertura con un diametro di 95 mm.
2. Eseguire i collegamenti con l’impianto audio attraverso l’ingresso del trasformatore: collegare il conduttore nero e uno degli altri conduttori colorati, a seconda della
potenza desiderata per l’altoparlante, con l’uscita dell’amplicatore PA.
Colore conduttore Potenza
Nero contatto comune
Bianco 3.0 W
Rosso 6.0 W
3. Se si collegano più altoparlanti fare attenzione che la polarità sia uguale per tutti (conduttore nero = negativo).
4. Spingere le molle di sostegno in alto no all’arresto e tenerle ferme.
Attenzione a non farsi male – tener ben ferme le molle tese!
5. Inserire le molle nell’apertura di montaggio e spingere l’altoparlante delicatamente in alto nché si trova a livello del sotto.
Speciche tecniche
Diusore acustico da incasso adatto per sonorizzazioni parola/musica in ambienti con sotti bassi.
• Altoparlante a gamma estesa.
• Trasformatore integrato per linee a tensione costante 70/100V.
• Corpo in ABS, colore bianco.
• Griglia metallica protettiva colore bianco.
• Rapido sistema di ssaggio tramite comodi ganci a molla integrati che risparmia l’uso di viti o altri accessori separati.
Pulizia e manutenzione
• Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non qualicato.
• Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare nché l’unità non sia rareddata.
• Tutte le viti utilizzate per l’installazione dell’unità e le sue parti dovrebbero essere assicurate saldamente e non dovrebbero essere corrose.
• Alloggiamenti, elementi di ssaggio e di installazione (sotto) dovrebbero essere totalmente esenti da qualsiasi deformazione.
• L’interno del dispositivo deve essere pulito ogni anno utilizzando un aspirapolvere o un getto d’aria.
Attenzione: consigliamo che la pulizia interna sia eseguita da personale qualicato!
TECHNICAL DATA
Speaker
Type
Installation system
Nominal/maximum power
Constant voltage (100 / 70V)
Frequency response
Sensitivity
Maximum sound pressure
Dimensions
Flush-mounting hole
Weight
DS62T
2.5”
Ceiling speaker
Flush-mounted
6 W
6 W / 3W
150÷13.000 Hz
91 dB (1W/1m)
98/100 dB
Ø 103x88 mm
Ø 95 mm
0.43 Kg
MAX 25 mm
MIN 10 mm
Ø 95 mm
88 mm
Ø 103 mm
INFORMAZIONI GENERALI
Spedizioni e reclami
Le merci sono vendute “franco nostra sede” e viaggiano sempre a rischio e pericolo del distributore/cliente. Eventuali avarie e danni dovranno essere contestati al vettore.
Ogni reclamo per imballi manomessi dovrà essere inoltrato entro 8 giorni dal ricevimento della merce.
Garanzie e resi
Il prodotto è coperto da garanzia in base alle vigenti normative. Sul sito www.musiclights.it è possibile consultare il testo integrale delle “Condizioni Generali di Garanzia”. Si prega, dopo
l’acquisto, di procedere alla registrazione del prodotto sul sito www.musiclights.it. In alternativa il prodotto può essere registrato compilando e inviando il modulo riportato alla ne del
manuale. A tutti gli eetti la validità della garanzia è avallata unicamente dalla presentazione del certicato di garanzia. Music & Lights constata tramite verica sui resi la difettosità dichiarata,
correlata all’appropriato utilizzo, e l’eettiva validità della garanzia; provvede quindi alla riparazione dei prodotti, declinando tuttavia ogni obbligo di risarcimento per danni diretti o indiretti
eventualmente derivanti dalla difettosità.
Le informazioni riportate in questo manuale sono state attentamente controllate. Music & Lights non si assume, tuttavia, responsabilità derivanti da eventuali inesattezze.
Tutte le speciche possono essere variate senza alcuna notica
Per qualsiasi necessità si prega di contattare il nostro ucio tecnico: tel. +39 0771 72190 fax +39 0771 721955 - [email protected]
Rev002 - 08/09 ©2009 Music & Lights s.r.l. - Italy - www.musiclights.it
Page 2
PA speakers » DS62T
GB
User Manual
WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future
reference. It contains important information about the installation, usage and maintenance of the unit.
General Instructions
• The products referred to in this manual conform to the European Community Directives and are therefore marked with . • The unit is supplied with hazardous network
voltage (100V~). Leave servicing to skilled personnel only. Never make any modication on the unit not described in this instruction manual, otherwise you will risk an
electric shock. • Connection must be made to a power supply system tted with ecient earthing (Class I appliance according to standard EN 60598-1). It is, moreover,
recommended to protect the supply lines of the unit from indirect contact and/or shorting to earth by using appropriately sized residual current devices. • The connection
to the main network of electric distribution must be carried out by a qualied electrical installer. Check that the main frequency and voltage correspond to those for which
the unit is designed as given on the electrical data label. • Never use the xture under the following conditions: - in places subject to excessive humidity; - in places subject
to vibrations or bumps; - in places with a temperature of over 45°C or less than 2°C. • Make certain that no inammable liquids, water or metal objects enter the xture. • Do
not dismantle or modify the xture. • All work must always be carried out by qualied technical personnel. Contact the nearest sales point for an inspection or contact the
manufacturer directly. • If the unit is to be put out of operation denitively, take it to a local recycling plant for a disposal which is not harmful to the environment.
Warnings and installation precautions
• Never look directly the beam when it’s lit.
Description
These ceiling mount speakers are designed for PA applications of small power. They are suitable for speech and background music. The DS62T is especially designed for the
use in PA systems operating with 70/100 V technique.

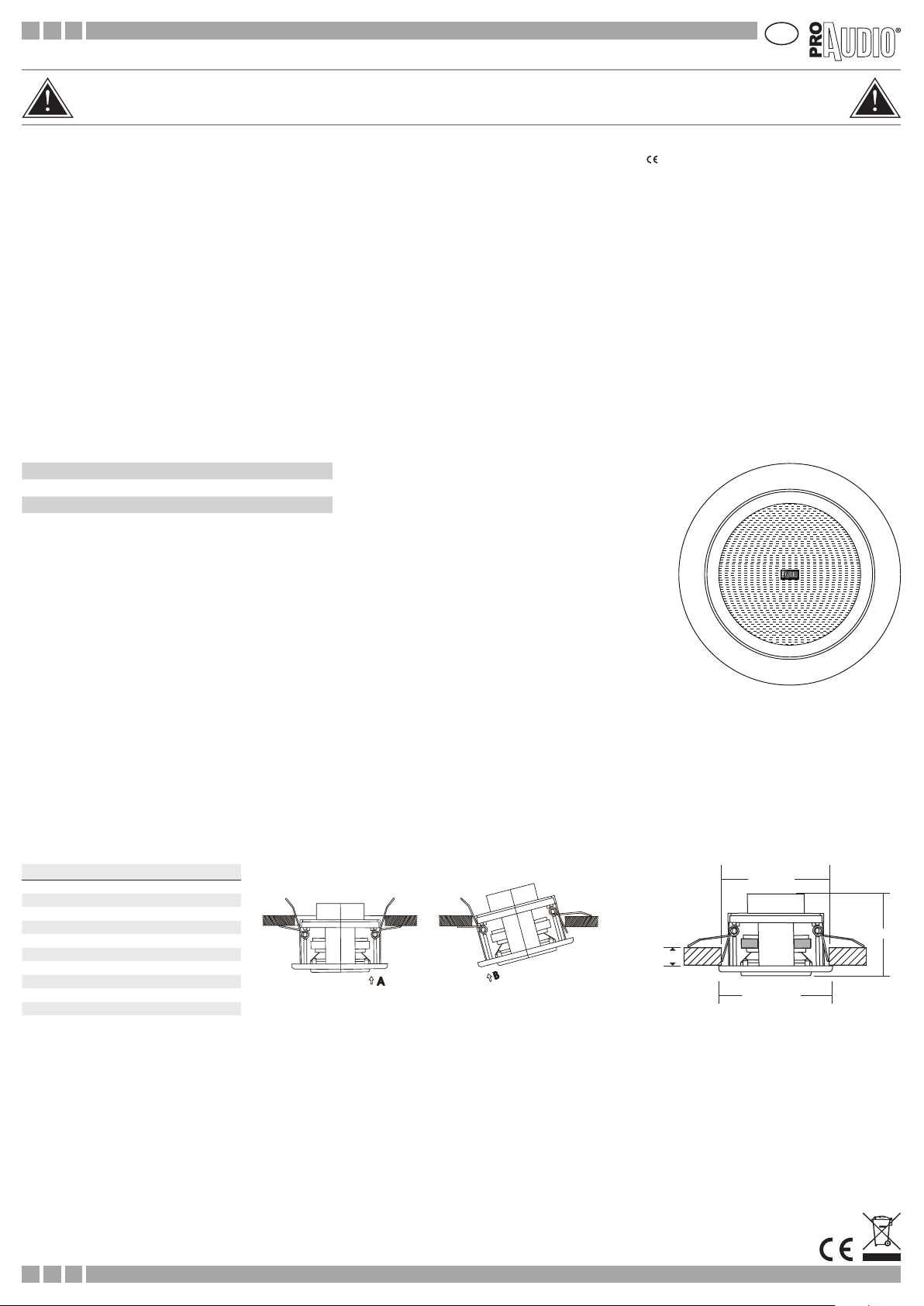

Installation
1. Saw out a mounting hole with a diameter of 95 mm.
2. Make the connections to the audio system, connect the speaker via the transformer input: connect the black core and one of the other colored cores, which corresponds
to the desired rated power by the speaker, to the output of the PA amplier.
Core color Rated power
Black common connection
White 3.0 W
Red 6.0 W
3. With the connection of several speakers observe that all speakers are polarized in the same way (black core = negative pole).
4. Bend the mounting springs upward up to the stop and keep them in this position.
Attention, hazard of injury – rmly hold the springs bended!
5. Insert the springs into the mounting cutout and let the speaker slide carefully into the cutout for a ush tting.
Technical specications
Built-in ceiling loudspeaker ideal for speech and music reproduction in spaces with low ceilings.
• Wide band loudspeaker.
• Equipped with line transformer for 70/100V constant voltage system.
• White ABS body.
• White metal protection grid.
• Easy to install thanks to a special hold spring fast system, without the need of screws and other retention parts.
Cleaning the unit and maintenance
• Make sure the area below the installation place is free from unwanted persons during setup.
• Switch o the unit, unplug the main cable and wait until the unit has coo ed down.
• All screws used for installing the device and any of its parts should be tightly fastened and should not be corroded.
• Housings, xations and installation spots (ceiling) should be totally free from any deformation.
• The interior of the device should be cleaned annually using a vacuum cleaner or air-jet.
Warning: we strongly recommend internal cleaning to be carried out by qualied personnel!
TECHNICAL DATA
Speaker
Type
Installation system
Nominal/maximum power
Constant voltage (100 / 70V)
Frequency response
Sensitivity
Maximum sound pressure
Dimensions
Flush-mounting hole
Weight
DS62T
2.5”
Ceiling speaker
Flush-mounted
6 W
6 W / 3W
150÷13.000 Hz
91 dB (1W/1m)
98/100 dB
Ø 103x88 mm
Ø 95 mm
0.43 Kg
MAX 25 mm
MIN 10 mm
Ø 95 mm
88 mm
Ø 103 mm
GENERAL INFORMATION
Shipments and claims
The goods are sold “ex works” and always travel at the risk and danger of the distributor.
Eventual damage will have to be claimed to the freight forwarder. Any claim for broken packs will have to be forwarded within 8 days from the reception of the goods.
Warranty and returns
The guarantee covers the xture in compliance with existing regulations. You can nd the full version of the “General Guarantee Conditions” on our web site www.musiclights.it. Please
remember to register the piece of equipment soon after you purchase it, logging on www.musiclights.it. The product can be also registered lling in and sending the form available on
your guarantee certicate. For all purposes, the validity of the guarantee is endorsed solely on presentation of the guarantee certicate. Music & Lights will verify the validity of the claim
through examination of the defect in relation to proper use and the actual validity of the guarantee. Music & Lights will eventually provide replacement or repair of the products declining,
however, any obligation of compensation for direct or indirect damage resulting from faultiness.
The information provided in this manual has been carefully checked. However Music & Lights is not responsible for any possible inaccuracy.
Design and specications are subject to change without notice.
For further information, please contact our Service Center: tel. +39 0771 72190 fax +39 0771 721955 - [email protected]
Rev002 - 08/09 ©2009 Music & Lights s.r.l. - Italy - www.musiclights.it
