Anleitung/Version: 196800_DE_20191205 Bestell-Nr.: 3351 5359 , 7692 6741, Nachdruck, auch aus zugs wei se, nicht ge stat tet!

Gebrauchsanleitung

Privileg Wand-Kopffreihaube Privileg Wand-Kopffreihaube

Seite DE-2

Inhaltsverzeichnis

Bevor Sie das Gerät benutzen, le sen Sie bit te zu erst

die Si cher heits hin wei se und die Ge brauchs an lei tung aufmerksam durch. Nur so können Sie alle Funk tio nen si cher und zu ver läs sig nut zen. Beachten Sie unbedingt auch die nationalen Vorschriften in Ihrem Land, die zusätzlich zu den in dieser Anleitung genannten Vorschriften gültig sind.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Geben Sie alle Sicherheitshinweise und Anweisungen an den nachfolgenden Verwender des Produkts weiter.

Lieferung . . . . . . . . . . . . . . . . . . . . . . . DE-3

Lieferumfang . . . . . . . . . . . . . . . . . . DE-3

Lieferung kontrollieren . . . . . . . . . . . DE-3

Verpackungs-Tipps . . . . . . . . . . . . . DE-3

Montage . . . . . . . . . . . . . . . . . . . . . . DE-12

Bohrlöcher setzen . . . . . . . . . . . . . DE-12

Dunstabzugshaube anbringen . . . . DE-13

Abluftschlauch anbringen . . . . . . . DE-14

Kaminblende montieren . . . . . . . . . DE-14

Bedienung . . . . . . . . . . . . . . . . . . . . . DE-16

Voraussetzungen . . . . . . . . . . . . . DE-16

Aktivkohlefilter . . . . . . . . . . . . . . . . DE-16

Beleuchtung einschalten . . . . . . . . DE-16

Gerät ein-/ausschalten . . . . . . . . . . DE-16

Gebläsestufe ändern . . . . . . . . . . . DE-16

Timer-Funktion . . . . . . . . . . . . . . . . DE-16

Energiespartipps . . . . . . . . . . . . . . DE-16

Pflege und Wartung . . . . . . . . . . . . . DE-17

Gehäuse reinigen . . . . . . . . . . . . . . DE-17

Fettfilter reinigen . . . . . . . . . . . . . . . DE-17

Aktivkohlefilter einsetzen/ersetzen DE-18

Beleuchtung . . . . . . . . . . . . . . . . . . DE-19

Sicherheit . . . . . . . . . . . . . . . . . . . . . . DE-4

Bestimmungsgemäßer Gebrauch . . DE-4

Begriffserklärung . . . . . . . . . . . . . . . DE-4

Symbolerklärung . . . . . . . . . . . . . . . DE-4

Sicherheitshinweise . . . . . . . . . . . . . DE-4

Umluft- oder Abluftbetrieb? . . . . . . . . . DE-8

Umluftbetrieb . . . . . . . . . . . . . . . . . . DE-8

Abluftbetrieb . . . . . . . . . . . . . . . . . . . DE-8

Vorarbeiten für die Montage . . . . . . . . DE-9

Für Abluftbetrieb . . . . . . . . . . . . . . . . DE-9

Stromanschluss . . . . . . . . . . . . . . . . DE-9

Benötigtes Montagematerial . . . . . . . DE-10

Teileliste . . . . . . . . . . . . . . . . . . . . . DE-10

Werkzeuge und Hilfsmittel . . . . . . . DE-10

Schrauben . . . . . . . . . . . . . . . . . . . DE-10

Platzbedarf und Befestigungsmaße

für die Montage . . . . . . . . . . . . . . . . . .DE-11

Platzbedarf . . . . . . . . . . . . . . . . . . . .DE-11

Befestigungsmaße . . . . . . . . . . . . . .DE-11

Fehlersuchtabelle . . . . . . . . . . . . . . . DE-20

Unser Service . . . . . . . . . . . . . . . . . . DE-21

Allgemeiner Service . . . . . . . . . . . . DE-21

Ersatzteile . . . . . . . . . . . . . . . . . . . . DE-21

Aktivkohlefilter bestellen . . . . . . . . . DE-21

Umweltschutz . . . . . . . . . . . . . . . . . . DE-22

Elektro-Altgeräte umweltgerecht

entsorgen . . . . . . . . . . . . . . . . . . . . DE-22

Aktivkohlefilter entsorgen . . . . . . . . DE-22

Verpackung . . . . . . . . . . . . . . . . . . DE-22

Produktdatenblatt gemäß

VO (EU) Nr. 65/2014 . . . . . . . . . . . . . DE-23

Produktinformation gemäß

VO (EU) Nr. 66/2014 . . . . . . . . . . . . . DE-25

Technische Daten . . . . . . . . . . . . . . . DE-27

Lieferung

Seite DE-3

Lieferung kontrollieren

1. Packen Sie das Gerät aus.

8 .

(1)

(2)

(3)

2. Entfernen Sie alle Verpackungsteile, Kunststoffprofile, Klebestreifen und Schaumpolster.

3. Prüfen Sie, ob die Lieferung vollständig ist.

4. Kontrollieren Sie, ob das Gerät Transportschäden aufweist.

5. Sollte die Lieferung unvollständig sein oder das Gerät einen Transportschaden aufweisen, nehmen Sie bitte Kontakt mit unserem Service auf (siehe Seite DE-21).

Lieferumfang

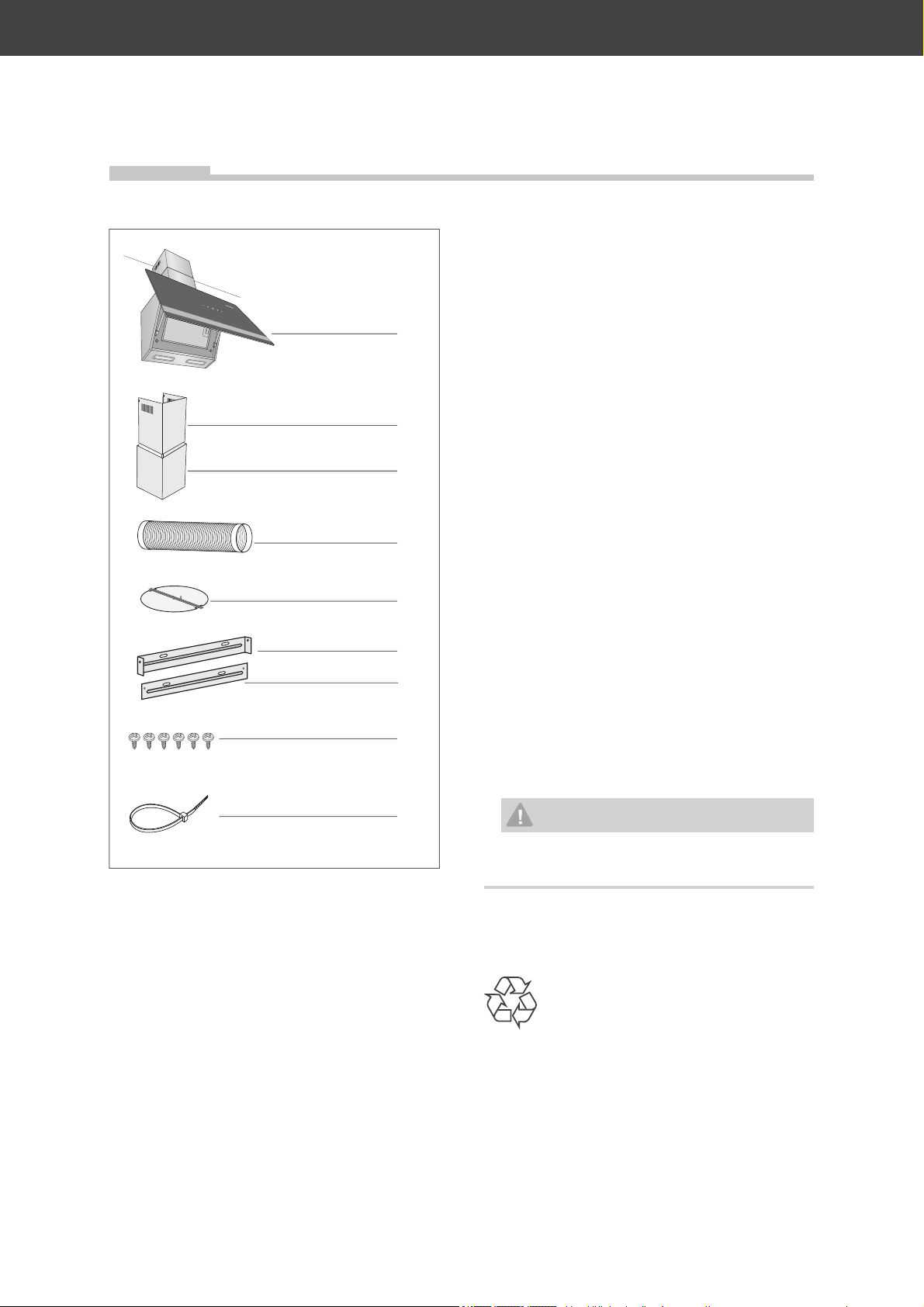

(1) Dunstabzugshaube (2) Oberer Teil der Kaminblende (3) Unterer Teil der Kaminblende (4) Abluftbetrieb: Abluftschlauch (5) Abluftbetrieb: Rückschlagklappe (6) Wandhalterung für obere Kaminblende (7) Halteblech für untere Kaminblende (8) 6 Blechschrauben 4,0 × 8 mm

(4)

(5)

(6)

(7)

(8)

(9)

Nicht zum Lieferumfang gehören

– d i e zu r Wa n d m o n ta g e be n öt i g ten Schrauben

und Dübel, da deren Art und Abmessungen von der Wandbeschaffenheit abhängig sind. Bitte lassen Sie sich hierzu im Fachhandel beraten (siehe „Benötigtes Montagematerial“ auf Seite DE-10).

–ein Aktivkohlefilter. Dieser wird nur

für den Umluftbetrieb benötigt. Zubehör-Bestellung siehe „Unser Service“ auf Seite DE-21.

WARNUNG!

Stromschlaggefahr!

■ Nie ein beschädigtes Gerät in

Betrieb nehmen.

Verpackungs-Tipps

Sollten es Ihre räumlichen Verhältnisse zulassen, empfehlen wir

Ihnen, die Verpackung zumindest während der Garantiezeit aufzubewahren. Sollte das Gerät zur Reparatur eingeschickt werden müssen, ist es nur in der Originalverpackung ausreichend geschützt.

Wenn Sie sich von der Verpackung trennen möchten, entsorgen Sie diese bitte umweltfreundlich.

(9) Kabelbinder

Sicherheit

SicherheitSeite DE-4

Bestimmungsgemäßer Gebrauch

Das Gerät ist zum Absaugen von Kochund Bratdünsten über einer Kochstelle im privaten Haushalt bestimmt. Es ist nicht für den gewerblichen Einsatz ausgelegt

Verwenden Sie das Gerät ausschließlich wie in dieser Gebrauchsanleitung beschrieben. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden oder sogar zu Personenschäden führen. Der Hersteller übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen Gebrauch entstanden sind.

Begriffserklärung

Dieses Symbol verweist auf nützliche Zusatzinformationen.

Symbolerklärung

Glasbruch

Schutzklasse I

Sicherheitshinweise

In diesem Kapitel ﬁ nden Sie allgemeine Sicherheitshinweise, die Sie zu Ihrem eigenen Schutz und zum Schutz Dritter stets beachten müssen. Beachten Sie auch die Warnhinweise in den einzelnen Kapiteln.

Folgende Si gnal begriffe ﬁ nden Sie in dieser Gebrauchsanleitung.

WARNUNG

Dieser Signalbegriff bezeichnet eine Gefährdung mit einem mittleren Risikograd, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge haben kann.

VORSICHT

Dieser Signalbegriff bezeichnet eine Gefährdung mit einem niedrigen Risikograd, die, wenn sie nicht vermieden wird, eine geringfügige oder mäßige Verletzung zur Folge haben kann.

HINWEIS

Dieser Signalbegriff warnt vor möglichen Sachschäden.

WARNUNG

Risiken im Umgang mit elektrischen Haushaltsgeräten

Stromschlaggefahr! Das Berühren von spannungsführenden Teilen kann zu schweren Verletzungen oder zum Tod führen.

■ Gerät nur in Innenräumen verwen-

den. Nicht in Feuchträumen oder im Regen betreiben.

■ Falls der Netzstecker nach dem Ein-

bau nicht mehr zugängig ist, muss eine allpolige Trennvorrichtung gemäß Überspannungskategorie III in der Hausinstallation mit mindestens 3 mm Kontaktabstand vorgeschaltet sein; hierzu zählen Sicherungen, LSSchalter und Schütze.

Sicherheit

Seite DE-5

■ Netzkabel nicht knicken oder klem-

men und nicht über scharfe Kanten legen.

■ Gerät, Netzstecker und Netzkabel von

offenem Feuer und heißen Flächen fernhalten.

■ Immer am Netzstecker selbst nicht

am Netzkabel anfassen.

■ Netzstecker niemals mit feuchten

Händen anfassen.

■ Netzkabel und -stecker nie in Wasser

oder andere Flüssigkeiten tauchen.

■ Keine Gegenstände in oder durch

die Gehäuseöffnungen stecken und sicherstellen, dass auch Kinder keine Gegenstände einstecken können.

■ Gerät nicht in Betrieb nehmen oder

weiter betreiben, wenn es

– sichtbare Schäden aufweist, z. B.

die Anschlussleitung defekt ist,

– Rauch entwickelt oder verbrannt

riecht,

– ungewohnte Geräusche von sich

gibt. In einem solchen Fall Netzstecker ziehen bzw. Sicherung herausschrauben/ausschalten und unseren Service kontaktieren (siehe Seite DE-21).

■ Abdeckungen der Leuchten nicht ent-

fernen.

■ Nicht versuchen, die Leuchtmittel

auszutauschen.

■ Wenn das Netzkabel des Geräts be-

schädigt ist, muss es durch den Hersteller, dessen Kundendienst oder eine qualiﬁ zierte Fachkraft ausgetauscht werden. Eingriffe und Reparaturen am Gerät dürfen ausschließlich autorisierte Fachkräfte vornehmen.

■ Bei Reparaturen dürfen ausschließ-

lich Teile verwendet werden, die den ursprünglichen Gerätedaten entsprechen. In diesem Gerät beﬁ nden sich elektrische und mechanische Teile, die zum Schutz gegen Gefahrenquellen unerlässlich sind.

■ Wenn eigenständig oder unsachge-

mäße Reparaturen am Gerät vorgenommen werden, können Sach- und Personenschäden entstehen und die Haftungs- und Garantieansprüche verfallen. Niemals versuchen, das defekte – oder vermeintlich defekte – Gerät selbst zu reparieren.

■ Im Fehlerfall sowie vor umfangreichen

Reinigungsarbeiten den Netzstecker ziehen bzw. die Sicherung ausschalten/herausdrehen.

■ Das Gerät entspricht der Schutzklas-

seI und darf nur an eine Steckdose mit ordnungsgemäß installiertem Schutzleiter angeschlossen werden.

Risiken für bestimmte Personengruppen

Erstickungsgefahr!

■ Kinder nicht mit der Verpackungsfolie

spielen lassen. Diese können sich darin verfangen oder ersticken.

■ Kinder daran hindern, Kleinteile vom

Gerät abzuziehen oder aus dem Zubehörbeutel zu nehmen und in den Mund zu stecken.

VORSICHT

Gefahren für Kinder und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten!

SicherheitSeite DE-6

■ Dieses Gerät kann von Kindern ab

8Jahren sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.

■ Reinigung und Wartung dürfen nicht

durch Kinder durchgeführt werden, es sei denn, sie werden beaufsichtigt.

■ Kinder dürfen nicht mit dem Gerät

spielen.

Risiken im Umgang mit Dunstabzugshauben

Stromschlaggefahr!

■ Vor dem Bohren der Löcher für die

Wandbefestigung sicherstellen, dass keine in der Wand verlegten Leitungen (Strom, Gas, Wasser etc.) beschädigt werden (mit einem Leitungssuchgerät überprüfen).

■ Sollte eine Glasabdeckung zerbro-

chen sein, darf die Dunstabzugshaube nicht verwendet werden, bis die Glas abdeckung ersetzt worden ist. Setzen Sie sich in diesem Fall mit unserem Service in Verbindung (siehe Seite DE-21).

Verletzungsgefahr!

■ Bei der Montage beachten, dass eini-

ge Teile scharfe Kanten aufweisen.

■ Zur Montage eine stabile Stehleiter

benutzen.

■ Nur Montagematerial verwenden,

das für die Beschaffenheit der Decken und Wände geeignet ist. Im Zweifelsfall einen Fachmann befragen.

Brandgefahr!

■ Der Abstand zwischen der Oberﬂ äche

der Koch stelle und der Unterkante der Dunstabzugshaube muss bei Gasherden mindestens 65 cm betragen.

■ Bei Gaskochmulden unbedingt die

Gebrauchsanleitung der Kochmulde beachten! Wenn dort ein größerer Abstand vorgeschrieben ist, muss dieser berücksichtigt werden.

■ Unter der Dunstabzugshaube nicht

ﬂ ambieren!

■ Frittiert werden darf unter der Dunst-

abzugshaube nur unter ständiger Beobachtung.

■ Dunstabzugshaube sauber halten.

Fettablagerungen können sich bei starker Hitzeeinwirkung entzünden.

■ Dunstabzugshaube nach den Anga-

ben der Anweisung reinigen.

■ Der Anschluss an eine Steckdosen-

leiste, eine Mehrfachsteckdose, eine Zeitschaltuhr oder ein separates System zur Fernüberwachung und -steuerung ist unzulässig.

Verbrennungsgefahr!

■ Berührbare Teile können heiß werden,

wenn sie mit Kochgeräten benutzt werden.

Sicherheit

Seite DE-7

Risiken bei Abluftbetrieb

Erstickungs-/Explosionsgefahr! Dem Raum, in dem eine Dunstabzugshaube im Abluftbetrieb arbeitet, wird durch das Gebläse Luft entzogen und nach außen transportiert. Wenn in diesem Raum gleichzeitig raumluftabhängige Feuerstätten wie Gas- oder andere Brennstoffheizungen in Betrieb sind, kann diesen der für die Verbrennung notwendige Sauerstoff entzogen werden. Dies kann dazu führen, dass die Flamme erlischt und Gas austritt bzw. die Abgase in den Raum gesogen werden.

■ Ein gefahrloser Betrieb ist möglich,

wenn z. B. durch nicht verschließbare Öffnungen in Türen, Fenstern oder Zuluftmauerkästen die Verbrennungsluft nachströmen kann, und wenn im Aufstellungsraum ein Unterdruck von höchstens 0,04 mbar erreicht wird. Dadurch wird ein Rücksaugen der Abgase vermieden.

■ Bei einer Beurteilung der erforder-

lichen Maßnahmen muss immer der gesamte Lüftungsverband der Wohnung beachtet werden. Den zuständigen Schornsteinfegermeister zu Rate ziehen.

■ Dunstabzugshaube niemals an einen

Belüftungsschacht bzw. Raum- oder Abgaskamin anschließen! Die abgeführte Luft darf nicht in einen Kanal geführt werden, in dem Warmluft zirkuliert. Die abgesaugte Luft darf nur durch einen separaten, ausschließlich für die Dunstabzugshaube vorgesehenen Luft kanal nach außen geführt werden.

HINWEIS

Beschädigungsgefahr!

■ Zum Abluftbetrieb ist ein Wand- bzw.

Deckendurchbruch mit einem Durchmesser von mindestens 15,5 cm erforderlich.

■ Wir empfehlen Ihnen, diesen Durch-

bruch (Kernbohrung) von einem Fachbetrieb (Elektroinstallation) vornehmen zu lassen.

■ Wird der Abluftschlauch durch eine

Außenwand geführt, muss der Luftaustritt von außen mit einer Abdeckung mit selbstöffnenden Schlitzen (nicht im Lieferumfang enthalten) versehen werden. Damit den Fachbetrieb beauftragen, der den Wanddurchbruch vornimmt.

■ Bitte bedenken: Je kürzer das Abzugs-

rohr ist und je weniger Krümmungen es hat, desto größer ist die Wirkung der Dunstabzugshaube.

■ Von Bundesland zu Bundesland gel-

ten unterschiedliche behördliche Vorschriften im Umgang mit der Ableitung der Abluft. Den Schornsteinfegermeister um Rat fragen.

Umluft- oder Abluftbetrieb?Seite DE-8

Umluft- oder Abluftbetrieb?

Die Grafiken zeigen an einem Beispiel, wohin die angesaugten Dämpfe geleitet werden. Sie zeigen nicht das hier beschriebene Gerät.

Umluftbetrieb

Beim Umluftbetrieb werden die Küchendünste angesaugt und nach der Reinigung durch die oberen Luftaustrittsöffnungen der Raumluft wieder zugeführt. Die Reinigung erfolgt durch den Fettfilter und zusätzlich durch einen Aktivkohlefilter (Geruchsfilter mit Aktivkohle; nicht im Lieferumfang enthalten. Bezugsquelle (siehe „Unser Service“ auf Seite DE-21).

– Vorteil: Einfache Montage – Nachteil: Mit zunehmender Verschmutzung

des Aktivkohlefilters lassen Reinigungsund Ansaugwirkung nach. Der Aktivkohlefilter muss je nach Benutzung erneuert werden; mindestens etwa alle sechs Monate überprüfen.

Abluftbetrieb

Beim Abluftbetrieb werden die Küchendünste angesaugt, über den Fettfilter gereinigt und über den Abluftschlauch ins Freie geleitet.

– Vorteil: Kohlefilter nicht erforderlich, Ge-

ruchsbelästigung stets sehr gering.

–Nachteile:

– Wanddurchbruch mit passendem

Schlauchanschluss erforderlich.

– Der Betrieb von offenen Feuerstellen

im gleichen Raum ist nur eingeschränkt möglich. Erkundigen Sie sich vor der Montage bei Ihrem Bezirksschornsteinfeger nach örtlichen Vorschriften.

Als Mieter der Wohnung benötigen Sie zum Einbau die Genehmigung des

Hauseigentümers.

Vorarbeiten für die Montage

Seite DE-9

Für Abluftbetrieb

WARNUNG

Erstickungs-/Explosionsgefahr!

■ Dunstabzugshaube niemals an einen

Belüftungsschacht bzw. Raum- oder Abgaskamin anschließen! Die abgeführte Luft darf nicht in einen Kanal geführt werden, in dem Warmluft zirkuliert. Die abgesaugte Luft darf nur durch einen separaten, nur für die Dunstabzugshaube vorgesehenen Luftkanal nach außen geführt werden.

HINWEIS

Beschädigungsgefahr!

■ Wir empfehlen Ihnen, alle Vorarbeiten

von einem Fachbetrieb vornehmen zu lassen.

Bevor Sie mit der Montage beginnen können, müssen folgende Bedingungen erfüllt sein:

– Es existiert ein Wand- bzw. Deckendurch-

bruch von mindestens 15,5 cm Durchmesser.

– Wird der Abluftschlauch durch eine Außen-

wand geführt, muss der Luftaustritt von außen mit einer Abdeckung mit selbstöffnenden Schlitzen versehen werden (nicht im Lieferumfang enthalten).

Stromanschluss

WARNUNG

Stromschlaggefahr!

■ Der Netzstecker muss möglichst wäh-

rend des Betriebs zugängig sein, d. h., auch nach Montage der Dunstabzugshaube muss der Stecker erreichbar sein.

■ Falls der Netzstecker nach dem Ein-

■ Arbeiten an Elektroinstallationen dür-

fen nur von einer autorisierten Fachkraft durchgeführt werden. Wird eine zusätzliche Steckdose benötigt, Elektrofachbetrieb mit der Installation beauftragen.

■ Der Anschluss an eine Steckdosen-

leiste, eine Mehrfachsteckdose, eine Zeitschaltuhr oder ein separates Fernwirksystem zur Fernüberwachung und

-steuerung ist unzulässig.

Um den späteren Energieverbrauch so gering wie möglich zu halten, empfehlen wir

– die Abluftkanäle möglichst gradlinig zu

verlegen und scharf abknickende Winkel zu vermeiden (Bögen und Krümmer sind günstiger). Jede Biegung erhöht den Energieverbrauch.

– den Querschnitt des Gebläsestutzens nicht

zu reduzieren. Je größer der Durchmesser des Abluftrohres und je glatter die Innenfläche ist, desto besser ist der Abzug.

– einen Mauerkasten mit Außenwandjalousi-

en zu wählen, die sich beim Betrieb völlig öffnen.

Damit die Dunstabzugshaube später volle Leistung bringen kann und kein störendes Kabel sichtbar ist, sollten Sie den Stromanschluss vor der Montage genau planen: Die Dunstabzugshaube muss über der Mitte der Kochstelle angebracht werden.

Benötigtes MontagematerialSeite DE-10

Benötigtes Montagematerial

8 .

(1)

(2)

(3)

Werkzeuge und Hilfsmittel

Sie benötigen:

– Schraubendreher – Bohrmaschine mit Steinbohrer (ø 8 mm) –Maßband/Zollstock –Wasserwaage –Bleistift – Stabile Stehleiter – Arbeitshandschuhe

Wir empfehlen außerdem, eine weitere Person zur Hilfe hinzuzuziehen.

Teileliste

(1) Dunstabzugshaube

(4)

(5)

(6)

(7)

(8)

(9)

Schrauben

Die zur Wandmontage benötig ten Schrau-

ben und Dübel sind nicht im Lieferumfang enthalten, da deren Art und Abmessungen von der Wandbeschaﬀ enheit abhängig sind. Bitte lassen Sie sich hierzu im Fachhandel beraten.

(10)

(11)

(12)

(2) Oberer Teil der Kaminblende (3) Unterer Teil der Kaminblende (4) Abluftbetrieb: Abluftschlauch (5) Abluftbetrieb: Rückschlagklappe (6) Wandhalterung für obere Kaminblende (7) Halteblech für untere Kaminblende (8) 6 Blechschrauben 4,0 × 8 mm (9) Kabelbinder

Sie benötigen insgesamt

– 2 Rundkopfschrauben (10) zur Befestigung

der Wandhalterung für die obere Kaminblende (6)

– 2 Rundkopfschrauben (11) zum Aufhän-

gen der Dunstabzugshaube.

– 2 Rundkopfschrauben (12) mit Un-

terlegscheiben zur Sicherung der Dunstabzugshaube.

– 6 passende Dübel

Platzbedarf und Befestigungsmaße für die Montage

Seite DE-11

Platzbedarf und Befestigungsmaße für die Montage

Platzbedarf

(c)

(b)

(a)

(d)

(e)

Befestigungsmaße

(j)

(i)

(g)

(h)

(f)

Wichtige Einheiten

(a) Mindestabstand zwischen

Herd und Unterkante der Dunstabzugshaube (1)

(b) Höhe der Dunstabzugs-

haube (1)

blende: (2) und (3)

(d) Höhe des gesamten Geräts:

(1), (2) und (3)

(e) Platzbedarf oberhalb des

Herdes

Maße

in cm

65 - 75

36,4

40 - 78

76,4 - 114,4

141,5 - 189,5

Grafik und Tabelle zeigen Ihnen, welche Abstände Sie mindestens einhalten müssen und welchen Spielraum Sie bei der Montage haben.

Die Zahlen in Klammer beziehen sich auf Umluftbetrieb; hierbei müssen die Lüftungsschlitze frei bleiben.

Ermittlung Bohrlöcher

(f) Höhe der Sicherungs-

schrauben (12) für Dunstabzugs haube (1)

(g) Höhe

(h) Abstand der Sicherungs-

(i) Abstand der

(j) Abstand der

Befestigungsschrauben (11) für Dunstabzugs haube

schrauben (12) für Dunstabzugshaube (1)

Befestigungsschrauben (11) für Dunstabzugshaube

schrauben (10) für die Wandhalterung (6) der oberen Kaminblende (2)

(1)

Befestigungs-

(1)

Maße

in cm

35,2

10,5

Montage

MontageSeite DE-12

Bohrlöcher setzen

WARNUNG

Verletzungsgefahr! Unsachgemäße Installation des Geräts kann zu Verletzungen führen.

■ Vor dem Bohren von Löchern sicher-

stellen, dass keine in der Wand verlegten Leitungen (Strom, Gas, Wasser etc.) beschädigt werden; mit einem Leitungssuchgerät überprüfen.

VORSICHT

Brandgefahr!

■ Der Abstand zwischen der Oberﬂ äche

der Koch stelle und der Unterkante der Dunstabzugshaube muss bei Gasherden mindestens 65 cm betragen.

■ Bei Gaskochmulden unbedingt die

Gebrauchsanleitung der Kochmulde beachten! Wenn dort ein größerer Abstand vorgeschrieben ist, muss dieser berücksichtigt werden.

1. Um das Gerät exakt über der Mitte des Herdes platzieren zu können, zeichnen Sie mit dem Bleistift zunächst eine senkrechte Hilfslinie an die Wand. Verwenden Sie am besten eine Wasserwaage oder ein Lot von der Zimmerdecke bis zur Mitte des Herdes.

2. Zeichnen Sie die sechs Bohrlöcher gemäß Schema auf der vorigen Seite auf der Wand an. Achten Sie auf den Lochabstand.

3. Bohren Sie an den markierten Stellen Löcher mit einem Durchmesser, der zu den Dübeln passt.

4. Stecken Sie die Dübel in die Bohrlöcher.

Dunstabzugshaube anbringen

(5)

Montage

Seite DE-13

(14)(15)

Stifte

1. Setzen Sie die beiden Hälften der Rückschlagklappe (5) in die Öffnung oben auf die Dunstabzugshaube (1).

2. Achten Sie darauf, dass die Stifte auf den Klappen außen liegen.

3. Schrauben Sie die beiden Rundkopfschrauben (11) zum Aufhängen der Dunstabzugshaube in die Dübel. Zwischen Wand und Schraubenkopf muss ausreichend Platz bleiben, damit die Dunstabzugshaube mit den Schlüssellochöffnungen aufgehängt werden kann.

5. Lösen Sie die Verriegelung (14) des Fettfilters (15), und entnehmen Sie den Fettfilter vorsichtig nach unten.

(11) (11)

6. Hängen Sie die Dunstabzugshaube an den Schlüssellochöffnungen vorsichtig an den beiden Rundkopfschrauben (11) auf.

7. Nehmen Sie die Dunstabzugshaube gegebenenfalls wieder ab, um die Schrauben weiter hinein- oder herauszudrehen, damit eine gute Verbindung mit der Wand besteht.

(13)

4. Klappen Sie die Abdeckung (13) nach oben.

MontageSeite DE-14

(12) (12)

Abluftschlauch anbringen

Der Abluftschlauch (4) muss montiert werden, wenn Sie die Dunstabzugshaube im Abluftbetrieb nutzen wollen.

(4)

(9)

8. Drehen Sie zwei Rundkopfschrauben (12) zum Sichern der Dunstabzugshaube in die vorbereiteten Dübel, und schrauben Sie die Dunstabzugshaube an der Wand fest.

(13)

(14)

(15)

9. Setzen Sie den Fettfilter (15) mit den

Zapfen in die Aussparungen.

10. Schieben Sie die Verriegelung (14) nach

oben; klappen Sie den Fettfilter (15) zu und lassen Sie die Verriegelung wieder los.

11. Klappen Sie die Abdeckung (13) wieder

nach unten und lassen Sie sie einrasten. Die Dunstabzugshaube ist jetzt an der Wand montiert.

1. Stecken Sie das Ende des Abluftschlauches (4) mit dem größeren Durchmesser (153 mm) auf den Anschluss mit der Rückschlagklappe.

2. Sichern Sie das untere Ende des Ablaufschlauchs mit dem Kabelbinder (9).

Kaminblende montieren

(6)

3. Schrauben Sie die Wandhalterung für die obere Kaminblende (6) mit 2 Rundkopfschrauben (10) in die vorbereiteten Dübel.

(2)

(3)

4. Schieben Sie den oberen Teil (2) der Kaminblende zur Hälfte in den unteren Teil (3) der Kaminblende.

(7)

(8)

(3)

Montage

Seite DE-15

5. Positionieren Sie das Halteblech (7) so an der unteren Kaminblende (3), dass es von innen an den Abkantungen anliegt. (Schrauben- und Langlöcher zeigen nach oben).

6. Drehen Sie zwei Blechschrauben (8) von außen durch das Halteblech (7) und die untere Kaminblende (3). Ziehen Sie die Schrauben nur leicht an.

7. Setzen Sie beide Teile (2) und (3) der Kaminblende auf die Dunstabzugshaube (1), die geschlossene Seite der Kaminblende nach vorne.

9. Nur bei Abluftbetrieb: Stecken Sie den Abluftschlauch (4) in den Anschluss des Wanddurchbruchs (Schlauch ende mit 150 mm Durchmesser).

10. Stecken Sie den Netzstecker in eine vorschriftsmäßig installierte Steckdose. Kurze Zeit leuchten alle Sensoren auf der Abdeckung auf.

(2)(8) (6)

(8)

8. Schrauben Sie den unteren Teil (3) der Kaminblende mit 2 Blechschrauben (8) seitlich an der Dunstabzugshaube (1) fest.

11. Ziehen Sie den oberen Teil der Kaminblende (2) bis zur Wandhalterung für die obere Kaminblende (6) hoch.

12. Schrauben Sie die obere Kaminblende mit zwei Blechschrauben (8) fest.

Die Montage ist damit abgeschlossen.

BedienungSeite DE-16

Bedienung

Gerät ein-/ausschalten

Um das Gerät

• einzuschalten, tippen Sie auf den Sensor

(22) . Das Gebläse startet, und das Display (20) zeigt die aktuelle Gebläsestufe an.

• auszuschalten, tippen Sie erneut auf den

Sensor (22) . Das Gebläse schaltet aus und das Display erlischt.

(18) (19) (20) (21) (22)

Voraussetzungen

– Sie haben das Kapitel „Zu Ihrer Sicherheit“

auf Seite 4 gelesen.

– Die Dunstabzugshaube ist montiert, wie im

Kapitel „ Montage“ ab Seite DE-12 beschrie ben.

Aktivkohlefilter

• Betreiben Sie das Gerät im Umluftbetrieb nur mit eingesetztem Aktivkohlefilter.

• Bei etwaiger Geruchsbelästigung der Nachbarn kann das Einsetzen der Aktivkohlefilter auch beim Abluftbetrieb empfehlenswert sein.

• Die Bezugsquelle entnehmen Sie bitte dem Kapitel „Unser Service“ auf Seite DE-21.

• Zum Einsetzen (siehe „Aktivkohlefilter einsetzen/ersetzen“ auf Seite DE-18).

Beleuchtung einschalten

Ihre Dunstabzugshaube ist an der Unterseite mit zwei LED-Lampen ausgestattet. Die Beleuchtung kann unabhängig vom Gebläsebetrieb ein- und ausgeschaltet werden.

Um die Beleuchtung ein- oder auszuschalten, drücken Sie die Taste (19)

Gebläsestufe ändern

Sie können zwischen den Gebläsestufen 1, 2 und 3 wählen.

• Um die Gebläsestufe zu ändern, tippen Sie auf den Sensor (21)

Timer-Funktion

Die Timer-Funktion sorgt dafür, dass sich die Dunstabzugshaube automatisch nach Ablauf von 9 Minuten abschaltet. Um die Funktion

• einzuschalten, tippen Sie auf den Sensor (18) . Das Display zeigt 9 und zählt die Zeit herunter. Nach Ablauf der 9 Minuten schaltet das Gebläse aus.

• auszuschalten, tippen Sie erneut auf den Sensor (18) Das Display zeigt wieder die aktuelle Gebläsestufe.

Energiespartipps

– Lassen Sie das Gebläse nur gezielt laufen,

da sonst unnötig Energie verbraucht wird.

– Lassen Sie das Gebläse laufen, solange

Küchendünste oder Dampf entstehen.

– Verzichten Sie bei kurzer Kochzeit oder

beim Erwärmen geruchsloser bzw. -armer Speisen auf das Gebläse.

– Achten Sie auf ausreichende Zuluft, denn

sonst kann die Dunstabzugshaube nicht optimal arbeiten. Öffnen Sie ggf. das Fenster oder die Küchentür etwas.

– Reinigen Sie den Fettfilter (15) in regelmä-

ßigen Abständen.

Pflege und Wartung

Seite DE-17

WARNUNG

Verletzungsgefahr!

■ Vor dem Reinigen der Dunstabzugs-

haube oder dem Filterwechsel Netzstecker aus der Steckdose ziehen. Sollte der Netzstecker schwer zugängig sein, entsprechende Sicherung ausschalten bzw. herausdrehen.

VORSICHT

Brandgefahr! Unsachgemäßer Umgang mit dem Gerät oder mangelhafte Wartung kann dazu führen, dass Fettrückstände sich entzünden.

■ Fettrückstände an der Dunstabzugs-

haube oder in den Fettﬁ ltern können sich bei großer Hitzeeinwirkung entzünden. Oberﬂ ächen der Dunstabzugshaube und die Fettﬁ lter deshalb regelmäßig reinigen.

Fettfilter reinigen

HINWEIS

Beschädigungsgefahr!

■ Fettﬁ lter vorsichtig behandeln, damit

das feine Geﬂ echt nicht verbiegt oder knickt.

■ Fettﬁ lter nach der Reinigung erst wie-

der einsetzen, wenn er völlig getrocknet ist.

Reinigen Sie den Fettfilter einmal im Monat – bei Bedarf häufiger – im Geschirrspüler (bis 60 °C) oder in warmer Spülmittellauge.

1. Ziehen Sie den Netzstecker aus der Steckdose oder schalten Sie den Strom an der entsprechenden Sicherung ab.

Gehäuse reinigen

HINWEIS

Beschädigungsgefahr!

■ Verwenden Sie keine scharfen Gegen-

stände oder Scheuerpulver, da diese die Oberﬂ ächen zerkratzen können.

Wir empfehlen, die Oberflächen der Dunstabzugshaube nach jeder Benutzung zu reinigen.

• Wischen Sie die Oberflächen mit einem weichen feuchten Tuch und etwas Geschirrspülmittel ab.

• Reinigen Sie Glasoberflächen mit handelsüblichem Glasreiniger.

(13)

2. Klappen Sie die Abdeckung (13) nach oben.

(14)(15)

3. Lösen Sie die Verriegelung (14) des Fettfilters (15), und entnehmen Sie den Fettfilter vorsichtig nach unten.

+ 39 hidden pages
