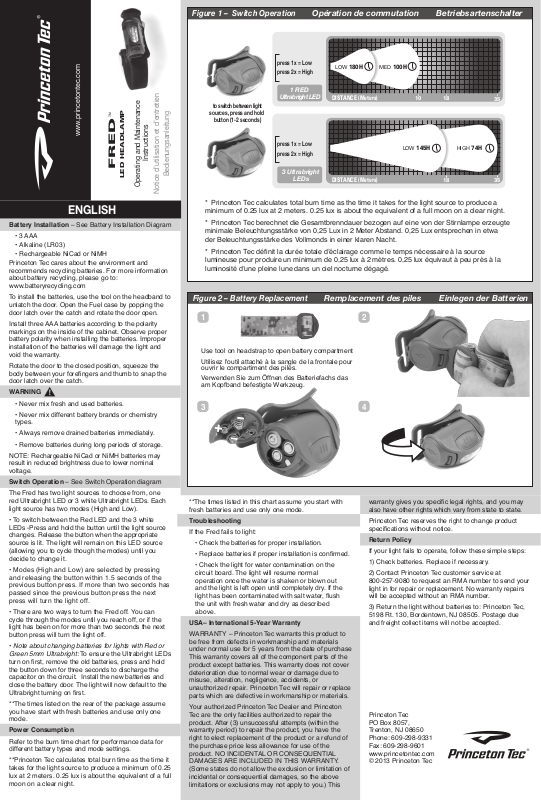

Page 1
Figure 1 – Switch Operation
Opération de commutation Betriebsartenschalter
TM
www.princetontec.com
FRED
Instructions
LED HEADLAMP
Operating and Maintenance
Notice d’utilisation et d’entretien
ENGLISH
Battery Installation – See Battery Installation Diagram
• 3 AAA
• Alkaline (LR03)
• Rechargeable NiCad or NiMH
Princeton Tec cares about the environment and
recommends recycling batteries. For more information
about battery recycling, please go to:
www.batteryrecycling.com
To install the batteries, use the tool on the headband to
unlatch the door. Open the Fuel case by popping the
door latch over the catch and rotate the door open.
Install three AAA batteries according to the polarity
markings on the inside of the cabinet. Observe proper
battery polarity when installing the batteries. Improper
installation of the batteries will damage the light and
void the warranty.
Rotate the door to the closed position, squeeze the
body between your forefingers and thumb to snap the
door latch over the catch.
WARNING
• Never mix fresh and used batteries.
• Never mix different battery brands or chemistry
types.
• Always remove drained batteries immediately.
• Remove batteries during long periods of storage.
NOTE: Rechargeable NiCad or NiMH batteries may
result in reduced brightness due to lower nominal
voltage.
Switch Operation – See Switch Operation diagram
The Fred has two light sources to choose from, one
red Ultrabright LED or 3 white Ultrabright LEDs. Each
light source has two modes (High and Low).
• To switch between the Red LED and the 3 white
LEDs -Press and hold the button until the light source
changes. Release the button when the appropriate
source is lit. The light will remain on this LED source
(allowing you to cycle though the modes) until you
decide to change it.
• Modes (High and Low) are selected by pressing
and releasing the button within 1.5 seconds of the
previous button press. If more than two seconds has
passed since the previous button press the next
press will turn the light off.
• There are two ways to turn the Fred off. You can
cycle through the modes until you reach off, or if the
light has been on for more than two seconds the next
button press will turn the light off.
• Note about changing batteries for lights with Red or
Green 5mm Ultrabright: To ensure the Ultrabright LEDs
turn on first, remove the old batteries, press and hold
the button down for three seconds to discharge the
capacitor on the circuit. Install the new batteries and
close the battery door. The light will now default to the
Ultrabright turning on first.
**The times listed on the rear of the package assume
you have start with fresh batteries and use only one
mode.
Power Consumption
Refer to the burn time chart for performance data for
different battery types and mode settings.
**Princeton Tec calculates total burn time as the time it
takes for the light source to produce a minimum of 0.25
lux at 2 meters. 0.25 lux is about the equivalent of a full
moon on a clear night.
press 1x = Low
press 2x = High
1 RED
to switch between light
sources, press and hold
button (1-2 seconds)
Bedienungsanleitung
* Princeton Tec calculates total burn time as the time it takes for the light source to produce a
minimum of 0.25 lux at 2 meters. 0.25 lux is about the equivalent of a full moon on a clear night.
* Princeton Tec berechnet die Gesamtbrenndauer bezogen auf eine von der Stirnlampe erzeugte
minimale Beleuchtungsstärke von 0,25 Lux in 2 Meter Abstand. 0,25 Lux entsprechen in etwa
der Beleuchtungsstärke des Vollmonds in einer klaren Nacht.
* Princeton Tec définit la durée totale d’éclairage comme le temps nécessaire à la source
lumineuse pour produire un minimum de 0,25lux à 2mètres. 0,25lux équivaut à peu près à la
luminosité d’une pleine lune dans un ciel nocturne dégagé.
Ultrabright LED
press 1x = Low
press 2x = High
3 Ultrabright
LEDs
Figure 2 – Battery Replacement
1
Use tool on headstrap to open battery compartment
Utilisez l'outil attaché à la sangle de la frontale pour
ouvrir le compartiment des piles.
Verwenden Sie zum Öffnen des Batteriefachs das
am Kopfband befestigte Werkzeug.
3
**The times listed in this chart assume you start with
fresh batteries and use only one mode.
Troubleshooting
If the Fred fails to light:
• Check the batteries for proper installation.
• Replace batteries if proper installation is confirmed.
• Check the light for water contamination on the
circuit board. The light will resume normal
operation once the water is shaken or blown out
and the light is left open until completely dry. If the
light has been contaminated with salt water, flush
the unit with fresh water and dry as described
above.
USA– International 5-Year Warranty
WARRANTY – Princeton Tec warrants this product to
be free from defects in workmanship and materials
under normal use for 5 years from the date of purchase
This warranty covers all of the component parts of the
product except batteries. This warranty does not cover
deterioration due to normal wear or damage due to
misuse, alteration, negligence, accidents, or
unauthorized repair. Princeton Tec will repair or replace
parts which are defective in workmanship or materials.
Your authorized Princeton Tec Dealer and Princeton
Tec are the only facilities authorized to repair the
product. After (3) unsuccessful attempts (within the
warranty period) to repair the product, you have the
right to elect replacement of the product or a refund of
the purchase price less allowance for use of the
product. NO INCIDENTAL OR CONSEQUENTIAL
DAMAGES ARE INCLUDED IN THIS WARRANTY.
(Some states do not allow the exclusion or limitation of
incidental or consequential damages, so the above
limitations or exclusions may not apply to you.) This
MED
100 H
LOW
180H
DISTANCE (Meters)
DISTANCE (Meters)
15 23
LOW
145H
1810
18
HIGH
74H
35
35
35
Remplacement des piles Einlegen der Batterien
2
4
warranty gives you specific legal rights, and you may
also have other rights which vary from state to state.
Princeton Tec reserves the right to change product
specifications without notice.
Return Policy
If your light fails to operate, follow these simple steps:
1) Check batteries. Replace if necessary.
2) Contact Princeton Tec customer service at
800-257-9080 to request an RMA number to send your
light in for repair or replacement. No warranty repairs
will be accepted without an RMA number.
3) Return the light without batteries to: Princeton Tec,
5198 Rt. 130, Bordentown, NJ 08505. Postage due
and freight collect items will not be accepted.
Princeton Tec
PO Box 8057,
Trenton, NJ 08650
Phone: 609-298-9331
Fax: 609-298-9601
www.princetontec.com
© 2013 Princeton Tec
Page 2
Francais
Installation Des Piles
Veuillez vous référer au diagramme d'installation
des piles
• 3 piles AAA
• Alcaline (LR03)
• Piles rechargeables de type NiCad ou NiMH
À Princeton Tec nous avons le soucis de
l'environnement et nous recommandons de recycler
vos piles. Pour plus d'informations sur le recyclage des
piles, veuillez consulter (en anglais) :
www.batteryrecycling.com
Pour installer les piles, utilisez l'outil monté sur le
bandeau pour ouvrir le couvercle du réceptacle.
Ouvrez le compartiment de la lampe Fuel en forçant le
verrou du couvercle par-dessus le loquet et ouvrez le
couvercle en le faisant tourner.
Installez trois piles de type AAA en respectant la
polarité notée à l'intérieur du compartiment. Veillez à
bien respecter la polarité des piles lors de leur
installation. La torche sera endommagée et la garantie
sera annulée si les piles sont mal installées.
Faites tourner le couvercle pour le remettre en position
fermé, pincez le corps entre les doigts et le pouce pour
encliqueter le verrou par dessus le loquet.
AVERTISSEMENT
Ne jamais mélanger des piles neuves et usagées.
Ne jamais mélanger des piles de marques ou de
composition chimique différentes.
Immédiatement enlever des piles déchargées.
Déposer les piles lors de l’entreposage prolongé.
REMARQUE : En raison d'une tension nominale plus
faible, les piles rechargeables de type NiCad ou NiMH
peuvent offrir une luminosité plus réduite.
Utilisation du commutateur – voir le diagramme
explicatif
La lampe Fred offre deux modes d’éclairage : une LED
rouge Ultrabright ou 3 LED blanches Ultrabright.
Chaque source lumineuse dispose de deux mode
d’éclairage (haute et basse intensité).
• Pour choisir entre la LED rouge et les 3 LED
blanches - Appuyez sur le bouton jusqu’à ce que le
mode d’éclairage change. Relâchez le bouton lorsque
le mode d’éclairage souhaité est allumé. L’éclairage
restera enclenché sur cette source jusqu’à ce que vous
en changiez (il reste toutefois possible de changer de
mode d’éclairage).
• Sélectionnez les modes d’éclairage (Puissant ou
Faible) en appuyant sur le bouton toutes les 1,5
seconde. Si vous attendez plus de deux secondes
entre deux pressions, la lampe s’éteindra à la
prochaine pression sur ce bouton.
Il y a deux façons d’éteindre la lampe Fred. Vous pouvez
faire dérouler les modes d’éclairage jusqu’à arriver au
mode « éteint ». Si la lampe a fonctionné pendant plus de
deux secondes, vous pouvez l’éteindre en rappuyant sur
le bouton.
lampe s’éteindra à la prochaine pression sur ce bouton.
Il y a deux façons d’éteindre la lampe Fred. Vous pouvez
faire dérouler les modes d’éclairage jusqu’à arriver au
mode « éteint ». Si la lampe a fonctionné pendant plus de
deux secondes, vous pouvez l’éteindre en rappuyant sur
le bouton.
• Note sur le remplacement des piles pour les lampes
munies de LED rouges ou vertes Ultrabright de 5 mm :
Pour allumer en premier les LED Ultrabright, ôtez les
piles usagées, appuyez sur le bouton pendant trois
secondes pour décharger le condensateur du circuit.
Installez les piles neuves et fermez le couvercle du
compartiment. L’éclairage se fera alors par défaut sur
les LED Ultrabright.
** Les durées d’éclairage mentionnées à l’arrière de
l’appareil supposent de le mettre en service avec des
piles neuves et de ne pas changer de mode
d’éclairage.
Consommation Électrique
Veuillez consulter le tableau de référence concernant
la durée d’éclairage pour plus de détails sur les
performances de différents types de pile et leurs
modes de fonctionnement.
Princeton Tec calcule le temps d'illumination total
comme étant la durée écoulée avant que la torche ne
produise un minimum de 0,25 lux à 2 mètres. 0,25 lux
est à peu près l'équivalent de la pleine lune par une
nuit au ciel dégagé.
**On présume que les piles sont neuves pour obtenir
les durées notées.
Dépannage
Si la lampe frontale Fuel ne s'allume pas :
• Vérifier que les piles sont bien installées.
• Si elles sont bien installées, remplacer les piles.
• Vérifiez qu'il n'y a pas d'eau sur les circuits
électroniques de la lampe. La torche fonctionnera
de nouveau après avoir évacué l'eau en secouant
la torche ou en soufflant dedans et après avoir
laissé la torche ouverte jusqu'à ce qu'elle soit
complètement sèche. Si de l'eau salée a pénétré
dans la torche, rincer à l'eau douce et sécher
comme expliqué ci-dessus.
Garantie de 5 ans aux USA et dans le monde
GARANTIE - Princeton Tec garantit au propriétaire
initial, tant qu’il possède ce produit, que ce produit,
utilisé dans le cadre d’une activité normale, n’a pas de
défauts de matériel ou de fabrication. Cette garantie
couvre toutes les pièces composantes du produit sauf
les piles. Cette garantie ne couvre pas les
détériorations causées par l’usure normale ni les
dommages provoqués par une utilisation abusive, des
modifications, la négligence, les accidents ou par une
réparation non agréée. Princeton Tec réparera ou
remplacera les pièces qui souffrent de défaut matériel
ou de fabrication.
Seuls votre revendeur Princeton Tec agréé et Princeton
Tec sont habilités à réparer le produit. Après trois (3)
tentatives de réparation non couronnées de succès
(pendant la période de garantie), vous avez le droit, à
votre choix, de faire remplacer le produit par un article
neuf ou d’obtenir le remboursement du prix d’achat,
moins un forfait pour prendre en compte la période
d’utilisation du produit. CETTE GARANTIE NE COUVRE
AUCUN DOMMAGES ACCESSOIRES OU INDIRECTS.
(Certaines juridictions ne permettent pas l'exclusion ou la
limitation des dommages accessoires ou indirects. Par
conséquent les limitations ou exclusions exprimées
ci-dessus peuvent ne pas s'appliquer à votre cas.) Cette
garantie vous confère des droits légaux spécifiques. Il est
également possible que vous disposiez d'autres droits,
qui varient d'une juridiction à l'autre.
Princeton Tec se réserve le droit de modifier les
spécifications du produit sans avertissement.
Conditions de retour du produit
Si l'unité d'éclairage ne fonctionne pas, suivre les
étapes simples ci-dessous :
1) Vérifiez les piles. Remplacez-les si besoin est.
2) Contactez le service d'assistance à la clientèle de
Princeton Tec au 800-257-9080 (numéro gratuit en
Amérique du nord) pour demander un numéro
d'autorisation de retour d'article afin de renvoyer votre
lampe pour réparation ou remplacement. Nous ne
pourrons accepter aucun article pour réparation sous
garantie s'il n'est pas accompagné d'un numéro
d'autorisation de retour d'article.
3) Renvoyez la lampe sans piles à : Princeton Tec,
5198 Rt. 130, Bordentown, NJ 08505, U.S.A. Nous ne
pouvons pas accepter les envois en port dû
Princeton Tec
PO Box 8057
Trenton, NJ 08650, U.S.A.
Téléphone : 609-298-9331
Télécopieur : 609-298-9601
www.princetontec.com
© 2013 Princeton Tec
Deutsch
Einsetzen der Batterien
Siehe Schema zum Einsetzen der Batterien
• 3 AAA
• Alkaline (LR03)
• Aufladbare Nickel-Cadmium- oder NiMH Batterien
Entsorgen Sie gebrauchte Batterien sachgerecht.
Verbrauchte Batterien gehören nicht in den Hausmüll. Sie
sind verpflichtet, die Batterien an den dafür eingerichteten
Sammelstellen abzugeben.
Um die Batterien einzusetzen, öffnen Sie die
Batterieklappe mit dem Werkzeug am Kopfriemen. Um
das Gehäuse der Fuel-Lampe zu öffnen, drücken Sie die
Sperrklinke der Klappe über die Lasche, und drehen Sie
die Klappe.
Setzen Sie die drei AAA-Batterien entsprechend den
Polaritätsmarkierungen auf der Innenseite des
Batteriefachs ein. Achten Sie beim Einsetzen der
Batterien auf die richtige Polung. Unsachgemäßes
Einsetzen der Batterien kann die Lampe beschädigen
und zum Erlöschen der Garantie führen.
Drehen Sie die Klappe in die geschlossene Position, und
drücken Sie das Gehäuse mit den Fingern und dem
Daumen zusammen, um die Lasche der Klappe über die
Sperrklinke zu drücken.
WARNUNG
Mischen Sie nie neue und teilweise entladene Batterien.
Mischen Sie nie unterschiedliche Batteriemarken oder
-typen.
Entnehmen Sie verbrauchte Batterien umgehend.
Entnehmen Sie die Batterien, wenn das Produkt längere
Zeit nicht verwendet wird.
HINWEIS: Aufladbare Nickel-Cadmium- oder
NiMH-Batterien können aufgrund der geringeren
Spannungsleistung zu einer geringeren Helligkeit führen.
Betriebsartenschalter – siehe Schema „Betriebsarten“
Die Fred besitzt zwei Lichtquellen, zwischen denen Sie
wählen können: eine rote Ultrabright-LED oder drei weiße
Ultrabright-LEDs. Jede Lichtquelle bietet zwei Stufen
(Stark und Schwach).
• So schalten Sie zwischen der roten LED und den 3
weißen LEDs um: Drücken und halten Sie den Knopf
gedrückt, bis die Lichtquelle wechselt. Wenn die
gewünschte Lichtquelle leuchtet, lassen Sie den Knopf
los. Diese Lichtquelle bleibt aktiviert (sodass Sie durch
die Modi schalten können), bis Sie die Einstellung
ändern.
• Die Modi (geringe und hohe Leuchtleistung) können
gewählt werden, indem der Knopf innerhalb von 1,5
Sekunden nach der vorherigen Betätigung gedrückt und
losgelassen wird. Wenn nach dem Drücken des Knopfes
mehr als 2 Sekunden vergangen sind, schaltet sich die
Lampe beim nächsten Drücken des Knopfes aus.
• Zum Ausschalten der Fred gibt es zwei Möglichkeiten.
Sie können die Modi durchlaufen, bis sich die Lampe
ausschaltet oder, wenn nach der letzten Betätigung des
Knopfes mehr als 1,6 Sekunden vergehen, schaltet sich
die Lampe beim nächsten Drücken des Knopfes aus.
• Hinweis zum Batteriewechsel für Lampen mit roter oder
grüner 5-mm-Ultrabright: Um sicherzustellen, dass die
Ultrabright-LEDs zuerst eingeschaltet werden,
entnehmen Sie die alten Batterien. Drücken und halten
Sie die Taste drei Sekunden lang gedrückt, um den
Kondensator im Schaltkreis zu entladen. Setzen Sie die
neuen Batterien ein und schließen Sie die Batterieklappe.
Standardmäßig werden jetzt die Ultrabright-LEDs zuerst
eingeschaltet.
**Die Leuchtdauern auf der Rückseite der Verpackung
setzen voraus, dass Sie neue Batterien und nur eine
Leuchtstufe verwenden.
Stromverbrauch
Die Leistungsdaten für verschiedene Batterietypen und
Betriebsarten finden Sie in der Leuchtdauer-Tabelle.
** Princeton Tec berechnet die Gesamtleuchtdauer als
die Zeit, in der die Lichtquelle eine Mindesthelligkeit
von 0,25 Lux in zwei Metern Entfernung produziert.
0,25 Lux entsprechen in etwa dem Licht des Vollmonds
in einer klaren Nacht.
**Bei den in der Tabelle aufgeführten Zeiten wird
vorausgesetzt, dass Sie neue Batterien und lediglich
eine Betriebsart verwenden.
Störungsbeseitigung
Wenn sich die Fuel- Stirnlampe nicht einschalten lässt:
• Überprüfen Sie, ob die Batterien ordnungsgemäß
eingesetzt sind.
• Wenn dies der Fall ist, tauschen Sie die Batterien aus.
• Überprüfen Sie, ob sich Wasser im Inneren der
Lampe Wasser befindet. Die Lampe kann wieder
verwendet werden, nachdem das Wasser
herausgeschüttelt oder herausgeblasen wurde
und die geöffnete Lampe vollständig getrocknet
ist. Wenn Salzwasser in die Lampe eingedrungen
ist, spülen Sie sie mit sauberem Wasser ab, und
trocknen Sie sie wie oben beschrieben.
USA – Internationale 5-Jahres-Garantie
VOLLGARANTIE – Princeton Tec gewährleistet, dass
dieses Produkt bei sachgemäßem Gebrauch frei von
Fehlern in Material und Verarbeitung ist, solange Sie es
besitzen.
Diese Garantie gilt für alle Komponenten des Produkts
mit Ausnahme der Batterien. Diese Garantie gilt nicht für
Schäden durch normalen Verschleiß oder infolge von
nicht bestimmungsgemäßer Verwendung, Modifizierung,
Unterlassung, Unfälle oder unsachgemäßen
Reparaturen. Teilen, die Verarbeitungs-oder
Materialfehler aufweisen werden von Princeton Tec
repariert oder ersetzt.
Das Produkt darf nur von zugelassenen Princeton
Tec-Händlern und Princeton Tec repariert werden. Nach
drei (3) erfolglosen Versuchen, das Produkt zu
reparieren, können Sie das Produkt umtauschen oder
erhalten den Kaufpreis abzüglich einer Minderung für die
Nutzung des Produkts zurückerstattet. ZUFÄLLIGE
ODER FOLGESCHÄDEN SIND VON DIESER
GARANTIE NICHT GEDECKT. In einigen Ländern ist der
Ausschluss oder die Beschränkung der Haftung für
zufällige oder Folgeschäden nicht statthaft, so dass die
obigen Ausschlüsse oder Beschränkungen für Sie
möglicherweise nicht gelten.) Diese Garantie gewährt
Ihnen bestimmte Rechte. Je nach Ihrem Wohnort
verfügen Sie jedoch möglicherweise über weitere Rechte.
Princeton Tec behält sich das Recht vor, die
Produktspezifikationen ohne Benachrichtigung zu
ändern.
Rücknahmeverfahren
Falls Ihre Lampe nicht funktioniert, gehen Sie
folgendermaßen vor:
1) Um Ihre Lampe für Reparaturen oder Ersatz
einzuschicken kontaktieren Sie Princeton Tec’s
Kundendienst unter 800-257-9080 und fordern Sie eine
RMA-Nr. an. Garantieforderungen werden nur mit
RMA-Nr. akzeptiert.
2) Senden Sie die Lampe ohne Batterien zurück an:
Princeton Tec, 5198 Rt. 130, Bordentown, NJ 08505.
Unterfrankierte und unfreie Sendungen werden nicht
angenommen.
Princeton Tec
PO Box 8057
Trenton, NJ 08650
Phone: 609-298-9331
Fax: 609-298-9601
www.princetontec.com
© 2013 Princeton Tec
Loading...
