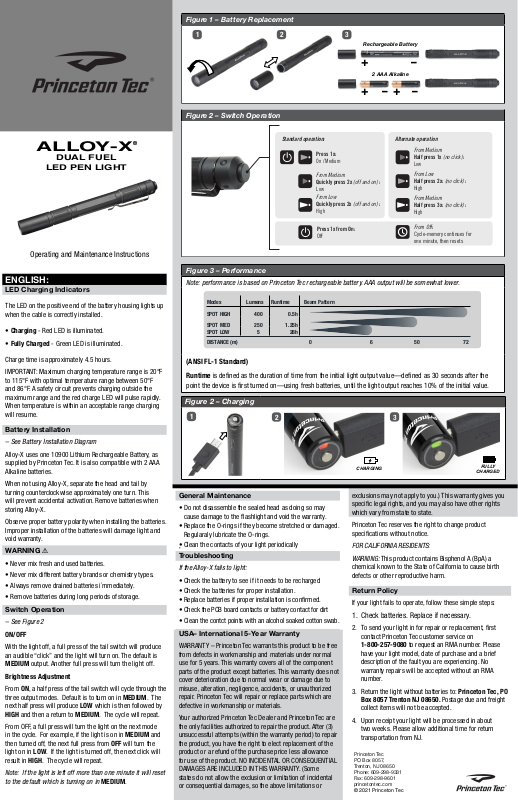

Page 1

Figure 1 – Battery Replacement

ALLOY-X

DUAL FUEL

LED PEN LIGHT

Figure 2 – Switch Operation

Standard operation:

Rechargeable Battery

2 AAA Alkaline

Press 1x:

On / Medium

From Medium Quickly press 2x (off and on) :

Low

From Low Quickly press 2x (off and on) :

High

Alternate operation

From Medium Half press 1x (no click)

Low

From Low Half press 2x: (no click) :

High

From Medium Half press 3x: (no click) :

High

Operating and Maintenance Instructions

ENGLISH:

LED Charging Indicators

The LED on the positive end of the battery housing lights up when the cable is correctly installed.

• Charging - Red LED is illuminated.

• Fully Charged - Green LED is illuminated.

Charge time is approximately 4.5 hours. IMPORTANT: Maximum charging temperature range is 20°F

to 115°F with optimal temperature range between 50°F and 86°F. A safety circuit prevents charging outside the maximum range and the red charge LED will pulse rapidly. When temperature is within an acceptable range charging will resume.

Press 1x from On:

Off

From Off:

Cycle-memory continues for one minute, then resets

Figure 3 – Performance

Note: performance is based on Princeton Tec rechargeable battery. AAA output will be somewhat lower.

Modes Lumens Runtime Beam Pattern

SPOT HIGH 400 0.5h

SPOT MED 250 1.25h SPOT LOW 5 28h

DISTANCE (m) 0 6 50 72

(ANSI FL-1 Standard)

Runtime is deﬁned as the duration of time from the initial light output value—deﬁned as 30 seconds after the

point the device is ﬁrst turned on—using fresh batteries, until the light output reaches 10% of the initial value.

Figure 2 – Charging

2 3

Battery Installation

– See Battery Installation Diagram

Alloy-X uses one 10900 Lithium Rechargeable Battery, as supplied by Princeton Tec. It is also compatible with 2 AAA Alkaline batteries.

When not using Alloy-X, separate the head and tail by turning counterclockwise approximately one turn. This will prevent accidental activation. Remove batteries when storing Alloy-X.

Observe proper battery polarity when installing the batteries. Improper installation of the batteries will damage light and void warranty.

WARNING !

• Never mix fresh and used batteries.

• Never mix different battery brands or chemistry types.

• Always remove drained batteries i`mmediately.

• Remove batteries during long periods of storage.

Switch Operation

– See Figure 2

ON/OFF

With the light off, a full press of the tail switch will produce an audible “click” and the light will turn on. The default is

MEDIUM output. Another full press will turn the light off. Brightness Adjustment

From ON, a half press of the tail switch will cycle through the three output modes. Default is to turn on in MEDIUM. The next half press will produce LOW which is then followed by HIGH and then a return to MEDIUM. The cycle will repeat.

From OFF, a full press will turn the light on the next mode in the cycle. For example, if the light is on in MEDIUM and then turned off, the next full press from OFF will turn the light on in LOW. If the light is turned off, the next click will result in HIGH. The cycle will repeat.

Note: If the light is left off more than one minute it will reset to the default which is turning on in MEDIUM.

General Maintenance

• Do not disassemble the sealed head as doing so may cause damage to the ﬂashlight and void the warranty.

• Replace the O-rings if they become stretched or damaged. Regularaly lubricate the O-rings.

• Clean the contacts of your light periodically

•

Troubleshooting

If the Alloy-X fails to light:

• Check the battery to see if it needs to be recharged

• Check the batteries for proper installation.

• Replace batteries if proper installation is conﬁrmed.

• Check the PCB board contacts or battery contact for dirt

• Clean the contct points with an alcohol soaked cotton swab.

USA– International 5-Year Warranty

WARRANTY – Princeton Tec warrants this product to be free from defects in workmanship and materials under normal use for 5 years. This warranty covers all of the component parts of the product except batteries. This warranty does not cover deterioration due to normal wear or damage due to misuse, alteration, negligence, accidents, or unauthorized repair. Princeton Tec will repair or replace parts which are defective in workmanship or materials.

Your authorized Princeton Tec Dealer and Princeton Tec are the only facilities authorized to repair the product. After (3) unsuccessful attempts (within the warranty period) to repair the product, you have the right to elect replacement of the product or a refund of the purchase price less allowance for use of the product. NO INCIDENTAL OR CONSEQUENTIAL DAMAGES ARE INCLUDED IN THIS WARRANTY. (Some states do not allow the exclusion or limitation of incidental or consequential damages, so the above limitations or

CHARGING

FULLY

CHARGED

exclusions may not apply to you.) This warranty gives you speciﬁc legal rights, and you may also have other rights which vary from state to state.

Princeton Tec reserves the right to change product speciﬁcations without notice.

FOR CALIFORNIA RESIDENTS: WARNING: This product contains Bisphenol A (BpA) a

chemical known to the State of California to cause birth defects or other reproductive harm.

Return Policy

If your light fails to operate, follow these simple steps:

1. Check batteries. Replace if necessary.

2. To send your light in for repair or replacement, ﬁrst contact Princeton Tec customer service on 1-800-257-9080 to request an RMA number. Please have your light model, date of purchase and a brief description of the fault you are experiencing. No warranty repairs will be accepted without an RMA number.

3. Return the light without batteries to: Princeton Tec, PO Box 8057 Trenton NJ 08650. Postage due and freight collect items will not be accepted.

4. Upon receipt your light will be processed in about two weeks. Please allow additional time for return transportation from NJ.

Princeton Tec PO Box 8057, Trenton, NJ 08650 Phone: 609-298-9331 Fax: 609-298-9601 princetontec.com

Page 2

Schéma 1 – Remplacement des piles/de la batterie

ALLOY-X

ALIMENTATION MIXTE

CRAYON OPTIQUE À DEL

Schéma 2 – Fonctionnement du commutateur

Fonctionnement standard

Appuyez 1 fois :

mise en marche/intensité intermédiaire

À partir du mode intensité intermédiaire

Appuyer deux fois rapidement

(mode éteint et mise en marche) :

faible intensité

À partir du mode faible intensité

Appuyer 2 fois rapidement

(arrêt et mise en marche) :

haute intensité

Batterie rechargeable

+ -

2piles alcaline AAA

Fonctionnement alternatif

À partir du mode intensité intermédiaire

Appuyer 1 fois à moitié sur le bouton

(pas de clic) :

À partir du mode faible intensité

Appuyer 2 fois à moitié sur le bouton

(pas de clic) :

À partir du mode intensité intermédiaire

Appuyer 3 fois à moitié sur le bouton

(pas de clic) :

faible intensité

haute intensité

Mode d’emploi et guide d’entretien

FRANÇAIS:

Témoins de charge à DEL

La DEL située sur l’extrémité positive du boîtier de la batterie s’allume lorsque le câble est installé de manière appropriée.

• Charge en cours - La DEL rouge est allumée.

• Charge terminée - La DEL verte est allumée.

Le processus de charge dure environ 4,5heures. IMPORTANT: les températures de charge maximales

sont comprises entre 20°F et 115°F; les températures idéales sont comprises entre 50°F et 86°F. Un circuit de sécurité empêchera le processus de charge en-dehors des températures maximales et la DEL de charge de couleur rouge clignotera rapidement. Le processus de charge reprendra lorsque la température sera de nouveau acceptable.

Appuyer 1 fois quand la lampe est allumée :

arrêt

Quand la lampe est éteinte :

le mode d’éclairage reste en mémoire pendant une minute, puis il est réinitialisé

Schéma 3 – Performance

Remarque: les performances indiquées sont calculées avec la batterie rechargeable Princeton Tec. Le fonctionnement avec des piles AAA sera moins performant.

Durée de

Modes Lumens

POINTEUR HAUTE INTENSITÉ POINTEUR INTENSITÉ

INTERMÉDIAIRE POINTEUR FAIBLE INTENSITÉ

DISTANCE (m) 0 6 50 72

fonctionnement Forme du faisceau lumineux

400 0,5h

250 1,25h

5 28h

(Norme ANSI FL-1) La durée de fonctionnement est la période de temps calculée à partir du rendement lumineux de départ, ﬁxé

à 30secondes après l’activation de l’appareil, avec les piles/la batterie neuves, jusqu’à ce que le rendement lumineux n’atteigne plus que 10% de sa valeur de départ.

Schéma 2 – Charge en cours

Installation des piles/de la batterie

– Voir le schéma explicatif sur l’installation des piles/de la batterie

Alloy-X fonctionne avec une batterie rechargeable au lithium 10900fournie par Princeton Tec. La lampe peut également fonctionner avec 2piles alcaline AAA.

Lorsque vous n’utilisez pas la lampe Alloy-X, détachez la tête du corps de la lampe en la tournant d’un tour environ dans le sens inverse des aiguilles d’une montre. Cela évitera toute activation accidentelle. Retirez les piles/la batterie lorsque la lampe Alloy-X est rangée.

Respectez la polarité des piles/de la batterie lors de l'installation. Une mauvaise installation des piles/de la batterie endommagera la lampe et annulera la garantie.

AVERTISSEMENT!

• Ne mélangez pas de piles neuves et de piles usagées.

• Ne mélangez jamais de piles de marques ni de types différents.

• Retirez toujours immédiatement les piles usagées.

• Retirez les piles/la batterie lors de longues périodes de nonutilisation.

Changement de mode

– Voir le schéma 2

MISE EN MARCHE/ARRÊT

Lorsque la lampe est éteinte, appuyer à fond sur le commutateur à l’arrière de la lampe (qui émettra un «clic» sonore) pour l’allumer. Le mode par défaut est le mode intensité INTERMÉDIAIRE. Appuyer une seconde fois à fond sur le bouton pour éteindre la lampe.

Réglage de l’intensité

Lorsque la lampe est ALLUMÉE, appuyer à moitié sur le bouton à l’arrière de la lampe pour faire déﬁler les trois modes de l’intensité d’éclairage. Lorsqu’on allume la lampe, le mode par défaut est le mode intensité INTERMÉDIAIRE. Appuyer une seconde fois à moitié sur le bouton pour passer en mode intensité FAIBLE, puis INTENSE avant de revenir au mode intensité INTERMÉDIAIRE. L’ordre d’activation des modes d’intensité est toujours le même.

Lorsque la lampe est ÉTEINTE, appuyer à fond sur le bouton pour allumer la lampe sur le mode qui suit celui initialement activé. Par exemple, si la lampe est allumée en mode intensité INTERMÉDIAIRE, puis qu’elle a été éteinte, le fait d’appuyer à fond sur le bouton à partir du mode ARRÊT allumera la lampe en mode intensité FAIBLE. Si la lampe est éteinte, le fait d’appuyer à fond sur le bouton allumera la lampe en mode intensité HAUTE. L’ordre d’activation des modes d’intensité est toujours le même.

2 3

Remarque: si la lampe est éteinte pendant plus d’une minute, elle repassera sur le mode par défaut qui est le mode intensité INTERMÉDIAIRE lorsqu’elle sera rallumée.

Entretien général

• Ne jamais démonter la tête d’étanchéité car cela pourrait endommager la lampe et annuler la garantie.

• Remplacer les joints s’ils sont détendus ou endommagés. Lubriﬁer régulièrement les joints toriques.

• Nettoyer régulièrement les contacteurs de la lampe.

•

Résolution de problèmes

Si la lampe Alloy-X ne s’allume pas:

• Vériﬁer l’état de charge de la batterie.

• Vériﬁez que les piles sont bien installées.

• Remplacez les piles si elles sont bien installées.

• Vériﬁer l’état de propreté des contacteurs du circuit électronique ou des pôles des piles/de la batterie.

• Nettoyer les points de contact avec un coton-tige imbibé d’alcool.

Garantie de 5 ans aux États-Unis et à l'international

GARANTIE - Princeton Tec garantit que ce produit, dans des conditions normales d’utilisation, ne présente pas de défauts de matériau ou de fabrication pendant une période de 5ans. Cette garantie couvre toutes les pièces du produit à l’exception des piles. Cette garantie ne couvre pas la détérioration due à l’usure normale ou aux dommages causés par une mauvaise utilisation, une altération, une négligence, un accident ou une réparation non autorisée. Princeton Tec réparera ou remplacera les pièces présentant des défauts de matériau ou des vices de fabrication.

Votre revendeur PrincetonTec agréé et PrincetonTec sont les seules entités autorisées à réparer le produit. Après (3) tentatives infructueuses (pendant la période de garantie) de réparation du produit, vous pouvez demander le remplacement du produit ou un remboursement du prix d’achat moins les frais d’utilisation. AUCUN DOMMAGE INDIRECT OU CONSÉCUTIF

CHARGE

TERMINÉE

N’EST INCLUS DANS CETTE GARANTIE. (Certains états n’autorisent pas l’exclusion ou la limitation des dommages indirects ou consécutifs, de sorte que les limitations ou exclusions ci-dessus peuvent ne pas s’appliquer à votre cas.) Cette garantie vous confère des droits spéciﬁques, et il est possible que vous ayez également d’autres droits pouvant varier d’un état à l’autre.

PrincetonTec se réserve le droit de modiﬁer les caractéristiques du produit sans préavis.

POUR LES HABITANTS DE CALIFORNIE: AVERTISSEMENT : ce produit contient du bisphénolA (BpA),

un produit chimique reconnu par l’état de Californie comme causant des anomalies congénitales ou présentant d’autres dangers pour la reproduction.

Politique de retour

Si votre lampe ne fonctionne pas, procédez aux étapes suivantes:

1. Vériﬁez les piles. Remplacez-les si nécessaire.

2. Pour envoyer votre lampe pour réparation ou remplacement, contactez d’abord le service client Princeton Tec au 1-800-257-9080aﬁn de demander un numéro d’autorisation de retour de la marchandise (RMA). Indiquez le modèle de votre lampe, la date d’achat et décrivez brièvement le défaut du produit. Aucune réparation ne sera acceptée sans numéro RMA.

3. Renvoyez la lampe sans les piles à l’adresse suivante: Princeton Tec, PO Box 8057 Trenton NJ 08650. Les produits en port dû et en fret payable ne seront pas acceptés.

4. Après réception, un délai d’environ deux semaines est nécessaire pour le traitement de votre demande. Veuillez compter un délai supplémentaire pour le transport depuis le New Jersey.

Princeton Tec PO Box 8057, Trenton, NJ 08650 Téléphone : 609-298-9331 Fax : 609-298-9601 princetontec.com

Page 3

Figura 1 – Reemplazo de las baterías

ALLOY-X

ALIMENTACIÓN DUAL

LINTERNA DE BOLSILLO

CON LED

Figura 2 – Operación del interruptor

Operación estándar

+ -

2 baterías alcalinas AAA

Pulse 1 vez:

Encendida/nivel medio

Desde el nivel medio

Pulse 2 veces rápidamente

(en forma intermitente):

Bajo

Desde el nivel bajo

Pulse 2 veces rápidamente

(en forma intermitente):

Alto

Batería recargable

Operación alternativa

Desde el nivel medio Media pulsación 1 vez (sin “clic”):

Bajo

Desde el nivel bajo Media pulsación 2 veces (sin “clic”):

Alto

Desde el nivel medio Media pulsación 3 veces (sin “clic”):

Alto

Instrucciones de operación y mantenimiento

ESPAÑOL:

Indicadores de carga LED

El LED en el extremo positivo del alojamiento de la batería se enciende cuando el cable está correctamente colocado.

• Cargando - Se enciende el LED rojo.

• Carga completa - Se enciende el LED verde.

El tiempo de carga es de unas 4.5 horas. IMPORTANTE: El rango máximo de temperaturas de

carga es de 20°F a 115°F (-7°C a 46°C) y el rango de temperaturas óptimo es de 50°F a 86°F (10°C a 30°C). Un circuito de seguridad evita la carga fuera del rango máximo y el LED de carga rojo parpadeará rápidamente. Cuando la temperatura esté dentro de un rango adecuado, la carga se reanudará.

Pulse 1 vez desde la posición de encendido:

Apagada

Desde la posición de apagado:

La memoria del ciclo continúa por un minuto, luego se reinicia

Figura 3 – Rendimiento

Nota: el rendimiento se basa en la batería recargable Princeton Tec. La iluminación con baterías AAA será algo menor.

Modos Lúmenes Tiempo de funcionamiento Tipo de haz de luz HAZ ALTO 400 0.5 h HAZ MEDIANO 250 1.25 h

HAZ BAJO 5 28 h

DISTANCIA (m) 0 6 50 72

(Norma ANSI FL-1) El tiempo de funcionamiento se deﬁne como el intervalo de tiempo entre el nivel lumínico inicial —deﬁnido

como los 30 segundos siguientes al momento en que el dispositivo se enciende por primera vez— usando baterías nuevas, hasta que el nivel lumínico alcanza el 10% del valor inicial.

Figura 2 – Carga

2 3

Instalación de la batería

– Vea el diagrama de instalación de las baterías

La linterna Alloy-X utiliza una batería recargable de litio 10900, suministrada por Princeton Tec. También pueden utilizarse con 2 baterías alcalinas AAA.

Cuando no utilice la linterna Alloy-X, separe el cabezal y el cuerpo girándolos hacia la izquierda aproximadamente una vuelta. Esto evitará el encendido accidental. Al guardar la linterna Alloy-X, retire las baterías.

Al instalar las baterías, respete la polaridad. La instalación incorrecta de las baterías dañará la lámpara y anulará la garantía.

¡ADVERTENCIA !

• Nunca mezcle baterías nuevas y usadas.

• Nunca mezcle diferentes marcas o tipos de baterías.

• Siempre retire de inmediato las baterías agotadas.

• Retire las baterías durante largos períodos sin uso.

Operación del interruptor

– Ver Figura 2

ENCENDIDO/APAGADO

Con la luz apagada, una pulsación completa del interruptor del cuerpo producirá un “clic” audible y la luz se encenderá. El nivel predeterminado es MEDIANO. Otra pulsación completa apagará la luz.

Ajuste del brillo

Desde la posición de ENCENDIDO, media pulsación del interruptor de cuerpo recorrerá los tres modos de nivel. El modo predeterminado es encender en nivel MEDIO. La siguiente media pulsación producirá un nivel BAJO, seguido de un nivel ALTO y ﬁnalmente el retorno a nivel MEDIO. Luego, el ciclo se repite.

Desde la posición de APAGADO, una pulsación completa encenderá la luz en el siguiente modo del ciclo. Por ejemplo, si la luz está encendida en nivel MEDIO y luego se apaga, la siguiente pulsación completa desde APAGADO encenderá la luz en nivel BAJO. Si la luz está apagada, el siguiente clic activará el nivel ALTO. Luego, el ciclo se repite.

Nota: Si la luz se deja apagada durante más de un minuto, se restablece al valor predeterminado, es decir, se encenderá con nivel MEDIO.

Mantenimiento general

• No desarme el cabezal sellado, pues podría dañar la linterna y anular la garantía.

• Si las juntas tóricas se estiran o se dañan, reemplácelas. Lubríquelas periódicamente.

• Limpie periódicamente los contactos de la linterna.

•

Solución de problemas

Si la linterna Alloy-X no se enciende:

• Revise la batería para comprobar si es necesario recargarla.

• Compruebe la instalación adecuada de las baterías.

• Si ya ha conﬁrmado la instalación adecuada de las baterías, cámbielas.

• Compruebe que los contactos de la placa de circuito y los contactos de la batería estén limpios.

• Limpie los puntos de contacto con un hisopo de algodón embebido en alcohol.

Estados Unidos – Garantía internacional de 5 años

GARANTÍA – Princeton Tec garantiza que este producto estará libre de defectos de mano de obra y materiales bajo uso normal durante 5 años. Esta garantía cubre todos los componentes del producto, excepto las baterías. Esta garantía no cubre el deterioro debido al desgaste normal o daños causados por uso incorrecto, alteración, negligencia, accidentes o reparaciones no autorizadas. Princeton Tec reparará o reemplazará las piezas defectuosas en mano de obra o materiales.

Princeton Tec y los distribuidores autorizados de sus productos son las únicas entidades autorizadas para reparar este producto. Después de tres (3) intentos fallidos (dentro del período de garantía) de reparar el producto, usted tendrá derecho a elegir entre el reemplazo del producto o un reembolso del precio de compra, menos un equivalente por uso del producto. ESTA GARANTÍA NO INCLUYE DAÑOS Y PERJUICIOS INCIDENTALES O CONSECUENTES. (Algunos

CARGANDO

CARGA

COMPLETA

estados no permiten la exclusión o limitación de daños y perjuicios incidentales o consecuentes, por lo que las limitaciones o exclusiones anteriores podrían no aplicarse a su caso particular). Esta garantía le otorga derechos legales especíﬁcos y además usted podría tener otros derechos que varían de un estado a otro.

Princeton Tec se reserva el derecho de cambiar las especiﬁcaciones del producto sin previo aviso.

PARA LOS RESIDENTES DE CALIFORNIA: ADVERTENCIA: Este producto contiene bisfenol A (BpA), un

producto químico conocido en el estado de California por causar defectos de nacimiento u otros daños reproductivos.

Política de devoluciones

Si su lámpara deja de funcionar, siga estos sencillos pasos:

1. Revise las baterías. Si es necesario, reemplácelas.

2. Para enviar la lámpara para su reparación o reemplazo, comuníquese primero con el servicio de atención al cliente de Princeton Tec al 1-800-257-9080 para solicitar un número RMA (autorización para devolución de materiales). Tenga disponibles el modelo de la lámpara, la fecha de compra y una breve descripción del desperfecto que está experimentando. No se aceptarán reparaciones de garantía sin un número RMA.

3. Devuelva la lámpara sin baterías a: Princeton Tec, PO Box 8057 Trenton NJ 08650. No se aceptarán envíos con porte postal sin pagar o cargos por cobrar.

4. La lámpara se procesará en aproximadamente dos semanas a partir de su recepción. Por favor considere un tiempo adicional para recibir el envío desde New Jersey.

Princeton Tec PO Box 8057, Trenton, NJ 08650 Teléfono: 609-298-9331 Fax: 609-298-9601 princetontec.com

Page 4

Abbildung1 – Batteriewechsel

ALLOY-X

DUAL FUEL

LED-STIFTLEUCHTE

Abbildung 2 – Schalterbedienung

Standardbedienung

+ -

2 AAA Alkali-Batterien

1 x Drücken:

Ein / Mittlere Leuchtstufe

In mittlerer Leuchtstufe Schnell 2 x Drücken (aus und ein):

Niedrige Leuchtstufe

In niedriger Leuchtstufe Schnell 2 x Drücken (aus und ein):

Hohe Leuchtstufe

Akku

Alternative Bedienung

In mittlerer Leuchtstufe 1 x halb Drücken (kein Klick):

Niedrig

In niedriger Leuchtstufe 2 x halb Drücken (kein Klick):

Hoch

In mittlerer Leuchtstufe 3 x halb Drücken (kein Klick):

Hoch

Bedienungs- und Wartungsanleitung

DEUTSCH:

LED-Ladeanzeigen

Die LED am Plusende des Batteriegehäuses leuchtet, wenn das Kabel richtig angeschlossen ist.

• Ladevorgang läuft – Rote LED leuchtet.

• Ladevorgang abgeschlossen – Grüne LED leuchtet.

Die Ladezeit beträgt ca. 4,5Stunden. WICHTIG: Der maximale Ladetemperaturbereich beträgt

-6,7°C bis 46,1°C mit einem optimalen Temperaturbereich zwischen 10°C und 30°C. Eine Sicherheitsschaltung verhindert das Laden außerhalb des maximalen Bereichs, der durch schnelles Blinken der roten LED-Ladeanzeige angezeigt wird. Wenn die Temperatur wieder im akzeptablen Bereich liegt, wird der Ladevorgang fortgesetzt.

1 x Drücken im Zustand eingeschaltet:

Aus

Im Zustand ausgeschaltet:

Zyklus-Speicher wird eine Minute lang fortgesetzt und dann zurückgesetzt

Abbildung 3 – Leistung

Hinweis: Die Leistungsangaben beziehen sich auf den Princeton Tec Akku. Bei AAA-Batterien ist die Leistung etwas geringer.

Modi Lumen Leuchtzeit Leuchtmuster PUNKTSTRAHL HOHE LEUCHTSTÄRKE PUNKTSTRAHL MITTLERE LEUCHTSTÄRKE

PUNKTSTRAHL NIEDRIGE LEUCHTSTÄRKE

ENTFERNUNG (m) 0 6 50 72

400 0,5h 250 1,25h

5 28h

(ANSI FL-1 Standard) Leuchtzeit ist deﬁniert als die Zeitdauer von der ursprünglichen Leuchtstärke — deﬁniert als 30 Sekunden nach

dem erstem Einschalten der Leuchte — unter Verwendung neuer Batterien, bis zu dem Zeitpunkt, an dem die Leuchtstärke 10% ihrer Anfangsleistung erreicht.

Abbildung 2 – Ladevorgang

2 3

Einlegen der Batterie

– Siehe Schema zum Einlegen der Batterien

Die Alloy-X verwendet einen auﬂadbaren 10900 LithiumAkku, der von Princeton Tec geliefert wird. Sie ist auch mit zwei (2) AAA-Batterien kompatibel.

Wenn Sie die Alloy-X nicht verwenden, trennen Sie die beiden Gehäuseteile der Leuchte, indem Sie sie um ca. eine Umdrehung gegen den Uhrzeigersinn drehen. Dadurch wird ein versehentliches Einschalten vermieden. Entnehmen Sie die Batterien, wenn Sie die Alloy-X längere Zeit nicht verwenden.

Achten Sie beim Einsetzen der Batterien auf die korrekte Polarität. Fehlerhaftes Einsetzen der Batterien beschädigt die Lampe und führt zum Erlöschen der Garantie.

WARNUNG !

• Niemals neue und gebrauchte Batterien zusammen verwenden.

• Niemals verschiedene Batterie-Marken oder Batterien mit verschiedenen Chemikalien-Zusammensetzungen zusammen verwenden.

• Entladene Batterien sofort entfernen.

• Bei längerer Lagerung die Batterien entfernen.

Schalterbedienung

– Siehe Abbildung2

EIN/AUS

Bei ausgeschalteter Leuchte erzeugt ein vollständiges Drücken des Schalters im hinteren Gehäuseteil ein hörbares „Klicken“ und die Lampe schaltet sich ein. Die Standardeinstellung ist die MITTLERE Leuchtstufe. Durch ein weiteres vollständiges Drücken schaltet sich die Leuchte aus.

Einstellung der Helligkeit

In eingeschaltetem Zustand werden durch halbes Drücken des Schalters im hinteren Gehäuseteil die drei Leuchtstufen durchlaufen. Standardmäßig wird die Leuchte mit der MITTLEREN Leuchtstufe eingeschaltet. Das nächste halbe Drücken schaltet die Lampe in die NIEDRIGE Leuchtstufe, danach folgt die HOHE Leuchtstufe und dann kehrt die Lampe wieder zur MITTLEREN Leuchtstufe zurück. Der Zyklus wird wiederholt.

In ausgeschaltetem Zustand schaltet ein vollständiges Drücken die Leuchte in der nächsten Leuchtstufe im Zyklus ein. Wenn die Leuchte zum Beispiel in der MITTLEREN Leuchtstufe eingeschaltet ist und dann ausgeschaltet wird, schaltet sie sich beim nächsten vollständigen Drücken im ausgeschalteten Modus in der NIEDRIGEN Leuchtstufe ein. Wenn die Leuchte ausgeschaltet wird, schaltet sie sich beim nächsten Einschalten in der HOHEN Leuchtstufe ein. Der Zyklus wird wiederholt.

Bitte beachten: Wenn die Leuchte länger als eine Minute ausgeschaltet bleibt, wird sie auf die Standardeinstellung zurückgesetzt, d.h. sie wird in der MITTLEREN Leuchtstufe

eingeschaltet.

Allgemeine Wartung

• Zerlegen Sie das abgedichtete vordere Gehäuseteil nicht, da dies die Leuchte beschädigen kann und zum Erlöschen der Garantie führt.

• Tauschen Sie die O-Ringe aus, wenn sie ausgeleiert oder beschädigt sind. Schmieren Sie die O-Ringe regelmäßig.

• Reinigen Sie die Kontakte Ihrer Leuchte regelmäßig.

Fehlerbehebung

Wenn die Alloy-X nicht leuchtet:

• Prüfen Sie den Akku, um festzustellen, ob er geladen werden muss.

• Batterien auf korrektes Einsetzen prüfen.

• Batterien austauschen, falls das korrekte Einsetzen bestätigt werden kann.

• Prüfen Sie die Kontakte der Platine und die Akku-/ Batteriekontakte auf Schmutzablagerungen.

• Reinigen Sie die Kontakte mit einem in Alkohol getränkten Wattestäbchen.

USA – 5 Jahr internationale Garantie

GARANTIE – Princeton Tec gewährleistet, dass dieses Produkt bei sachgemäßem Gebrauch für 5Jahre frei von Material- und Herstellungsfehlern ist. Diese Garantie deckt alle Komponententeile des Produkts bis auf Batterien/Akkus ab. Diese Garantie deckt keine Beschädigungen aufgrund von normalem Verschleiß oder Schäden durch Missbrauch, Veränderungen, Fahrlässigkeit, Unfälle oder nicht autorisierte Reparaturen ab. Teile, die Verarbeitungs- oder Materialfehler aufweisen, werden von Princeton Tec repariert oder ersetzt.

Ihr autorisierter Princeton Tec-Händler und Princeton Tec sind die einzigen Entitäten, die zu Reparaturen an diesem Produkt autorisiert sind. Nach (3) nicht erfolgreichen Reparaturversuchen (innerhalb des Garantiezeitraums) des Produkts haben Sie das Recht, einen Ersatz oder eine Rückerstattung des Kaufpreises einzufordern, abzüglich der Reduktion für die Nutzung des Produkts. DIESE GARANTIE

LADEN

VOLLSTÄN-

DIG

GELADEN

UMFASST KEINE NEBEN- ODER FOLGESCHÄDEN. (In einigen Staaten ist der Ausschluss von Neben- oder Folgeschäden gesetzlich unzulässig, sodass die vorstehend genannten Einschränkungen für Sie möglicherweise nicht gelten.) Durch diese Garantie werden Ihnen bestimmte Rechte zugesichert, und Sie erhalten möglicherweise weitere Rechte, die je nach Staat variieren.

Princeton Tec behält sich das Recht vor, Produktspeziﬁkationen jederzeit ohne Ankündigung zu ändern.

FÜR EINWOHNER DES US-BUNDESSTAATS KALIFORNIEN: WARNUNG: Dieses Produkt enthält Bisphenol A (BpA), eine

Chemikalie, die nach Erkenntnissen des Staates Kalifornien als Ursache für Krebserkrankungen, Fehlgeburten oder andere Schädigungen ungeborenen Lebens gilt.

Rücksendungen

Wenn Ihre Leuchte nicht funktioniert, gehen Sie folgendermaßen vor:

1. Prüfen Sie die Batterien/Akkus. Ersetzen Sie sie, falls nötig.

2. Um Ihre Leuchte wegen Reparaturen oder Ersatz einzuschicken, rufen Sie zuerst beim Princeton TecKundendienst unter 1-800-257-9080 an und fordern Sie eine RMA-Nr. an. Bitte geben Sie dabei das Modell Ihrer Leuchte, das Kaufdatum und eine kurze Beschreibung der aufgetretenen Störung an. Garantieforderungen werden nur mit RMA-Nr. akzeptiert.

3. Senden Sie die Leuchte ohne Batterien/Akkus zurück an: Princeton Tec, PO Box 8057 Trenton NJ 08650. Unterfrankierte und unfreie Sendungen werden nicht angenommen.

4. Der Vorgang wird innerhalb von zwei Wochen nach Eingang der Leuchte bearbeitet. Bitte planen Sie zusätzliche Zeit für die Rücksendung aus New Jersey ein.

Princeton Tec PO Box 8057, Trenton, NJ 08650 Telefonnummer: +1-609-298-9331 Faxnummer: +1-609-298-9601 princetontec.com
