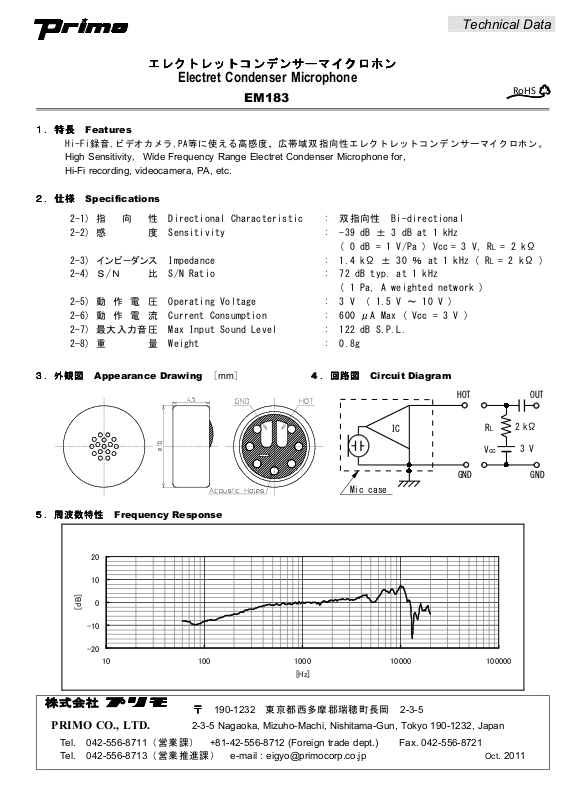

エレクトレットコンデンサーマイクロホン
エレクトレットコンデンサーマイクロホン
エレクトレットコンデンサーマイクロホンエレクトレットコンデンサーマイクロホン
Electret Condenser Microphone
EM183
Technical Data
RoHS
１．特長
１．特長
１．特長１．特長
Features
Hi-Fi録音, 等に 使える高 感度、広 帯域双指向性エレクトレット コンデン サー
ビデ オカメラ,PA マイ クロホン。
High Sensitivity Wide Frequency Range Electret Condenser Microphone for,,
Hi-Fi recording, videocamera, PA, etc.
２．仕様
２．仕様
２．仕様２．仕様
Specifications
2-1) 指 向 性 Directional Characteristic : 双指 向性 Bi-directional
2-2) 感 度 Sensitivity : -39 dB ± 3 dB at 1 kHz
( 0 dB = 1 V/Pa ) Vcc = 3 V, R = 2 kΩ
2-3) インピ－ダンス Impedance : 1.4 kΩ ± 30 ％ at 1 kHz ( R = 2 kΩ )
2-4) Ｓ /Ｎ 比 S/N Ratio : 72 dB typ. at 1 kHz
( 1 Pa, A weighted network )
2-5) 動 作 電 圧 Operating Voltage : 3 V ( 1.5 V ～ 10 V )
2-6) 動 作 電 流 Current Consumption : 600 μA Max ( Vcc = 3 V )
2-7) 最 大入力音圧 Max Input Sound Level : 122 dB S.P.L.
2-8) 重 量 Weight : 0.8g
３． 外観図 ４． 回路図[ ]mm
３． 外観図 ４． 回路図３． 外観図 ４． 回路図
Appearance Drawing Circuit Diagram３． 外観図 ４． 回路図
HOT
L
L
OUT
５． 周波数特性
５． 周波数特性５． 周波数特性
20
10
0
[dB]
-10
-20
R
IC
GND GND
Mic case
Frequency Response５． 周波数特性
10 100 1000 10000 100000
[Hz]
L
V
cc
2 kΩ
3 V
PRIMO CO., LTD.
2-3-5 Nagaoka, Mizuho-Machi, Nishitama-Gun, Tokyo 190-1232, Japan
Tel. 042-556-8711 +81-42-556-8712 (Foreign trade dept.) Fax. 042-556-8721（営業課）
Tel. 042-556-8713 e-mail : [email protected] . 2011（営業推進課 ）
190-1232 2-3-5〒〒〒〒 東京 都西多摩郡瑞穂町長岡
Oct
