Page 1

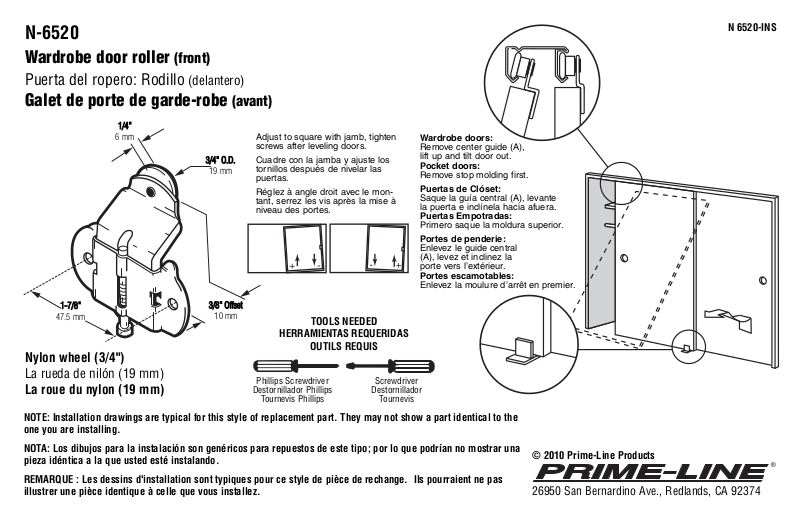

N 6520-INS
TOOLS NEEDED
HERRAMIENTAS REQUERIDAS
OUTILS REQUIS
NOTE: Installation drawings are typical for this style of replacement part. They may not show a part identical to the
one you are installing.
NOTA: Los dibujos para la instalación son genéricos para repuestos de este tipo; por lo que podrían no mostrar una
pieza idéntica a la que usted esté instalando.
REMARQUE : Les dessins d'installation sont typiques pour ce style de pièce de rechange. Ils pourraient ne pas
illustrer une pièce identique à celle que vous installez.
N-6520
Phillips Screwdriver
Destornillador Phillips
Tournevis Phillips
Screwdriver
Destornillador
Tournevis
11//44""
6 mm
33//88"" OOffffsseett
10 mm
Nylon wheel (3/4")
La rueda de nilón (19 mm)
La roue du nylon (19 mm)
33//44"" OO..DD..
19 mm

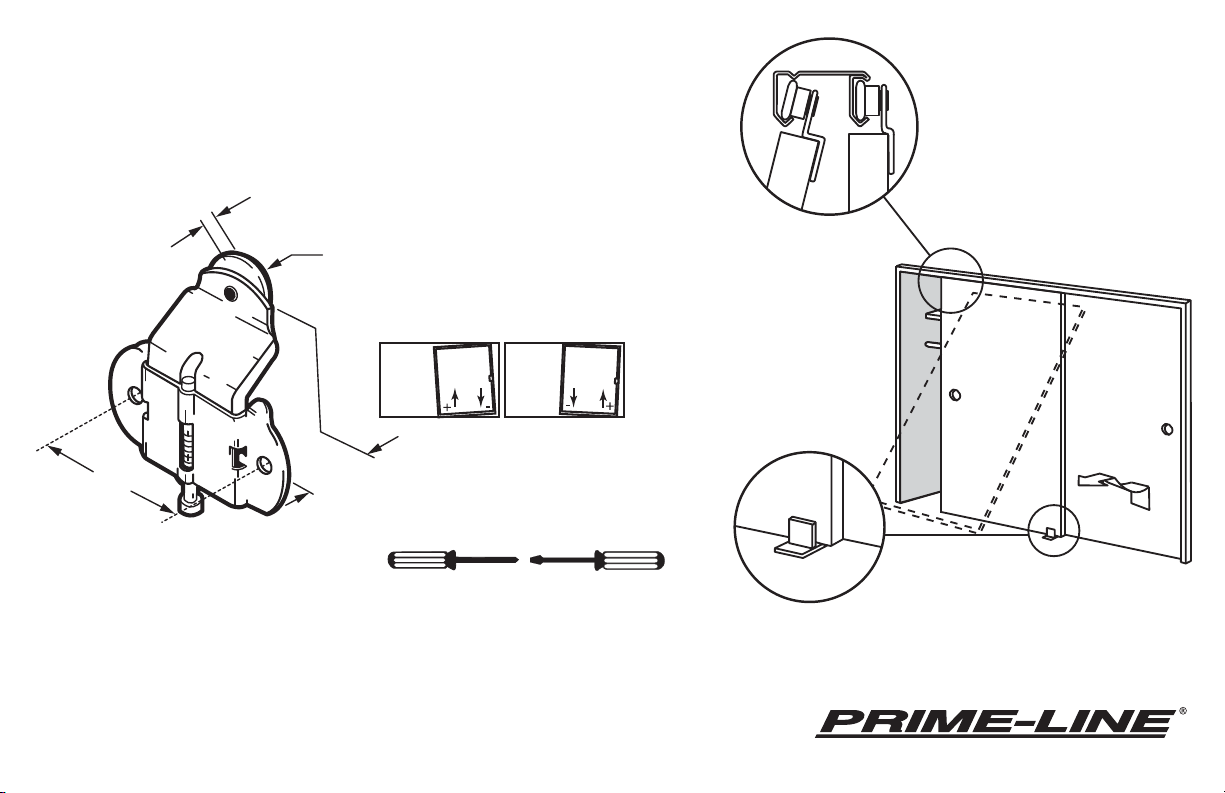

Wardrobe door roller (front)
Puerta del ropero: Rodillo (delantero)
Galet de porte de garde-robe (avant)
Wardrobe doors:
Remove center guide (A),
lift up and tilt door out.
Pocket doors:
Remove stop molding first.
Puertas de Clóset:
Saque la guía central (A), levante
la puerta e inclínela hacia afuera.
Puertas Empotradas:
Primero saque la moldura superior.
Portes de penderie:
Enlevez le guide central
(A), levez et inclinez la
porte vers l’extérieur.
Portes escamotables:
Enlevez la moulure d’arrêt en premier.
Adjust to square with jamb, tighten
screws after leveling doors.
Cuadre con la jamba y ajuste los
tornillos después de nivelar las
puertas.
Réglez à angle droit avec le montant, serrez les vis après la mise à
niveau des portes.
11--77//88""
47.5 mm
26950 San Bernardino Ave., Redlands, CA 92374
© 2010 Prime-Line Products
