Primaster PMARM 4051VS User guide

Akku-Rasenmäher

Tondeuse à gazon sur batterie

Cordless lawn mower

PMARM 4051VS

IKRA GmbH | Schl esier Straße 36 | 64 839 Münster-Althe im | Germany

DE

FR

GB

73711938-01

Gebrauchsanweisung - Originalbetriebsanleitung

Vor Inbetriebnahme Gebrauchsanweisung lesen!

Manuel d’utilisation - Traduction du mode d’emploi d’origine

Lire attentivement le mode d‘emploi avant chaquemise en service!

Operating Instructions - Translation of the original Operating Instructions

Read operating instructions before use!

13

22

30

21

43

5

6

7

9 10

8

I

II

III

V

IV

START | STOP

1

I

CLICK

CLICK

1

1

90°

2

3

2

2

1

4

2

3

2

3

3

4.a

4.b

4.b

I

4.c

4

I

CLICK

4.d

5

1

2

3

90°

1

5

II

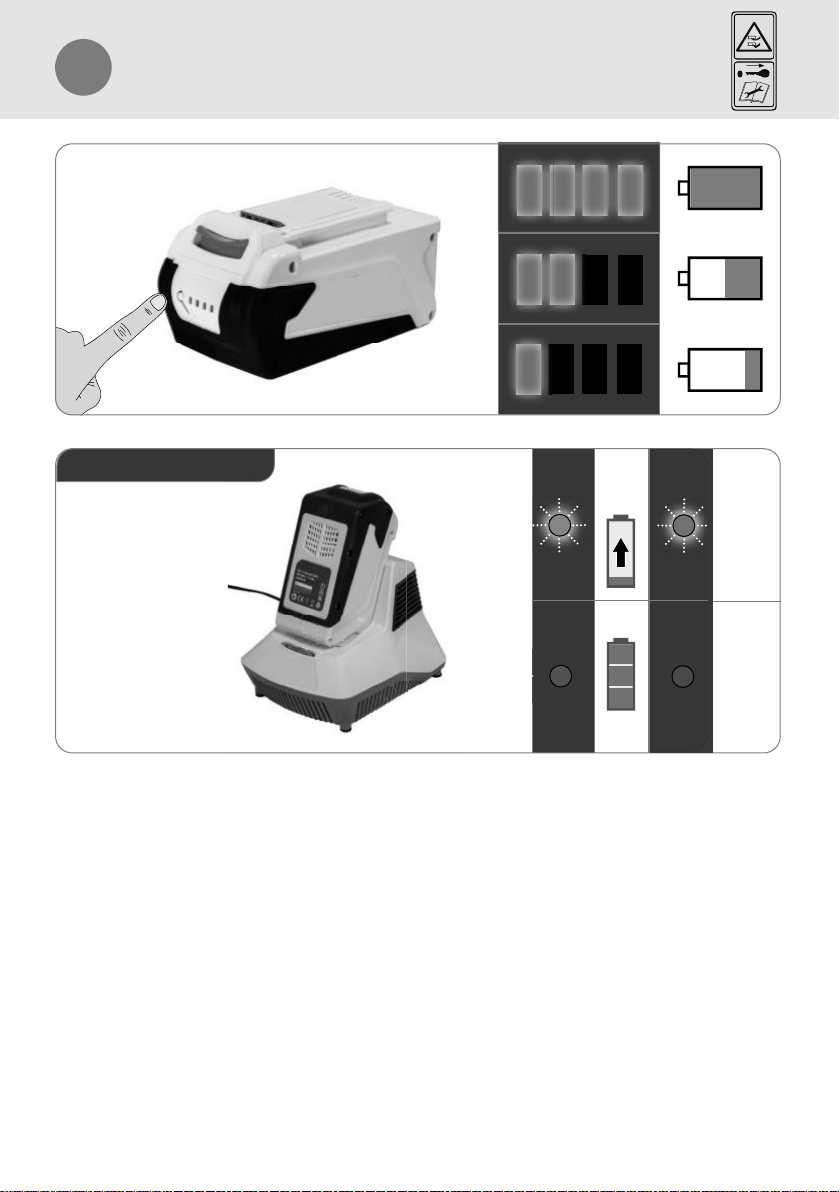

CGA405

Grün
Green
Ver t

Rot
Red
Rouge

Fehler
Error
Erreur

Über­hitzungs­schutz/
overheating
protection/
protection
contre la
surchau e

6

1

CLICK

CLICK

2

II

3

2

1

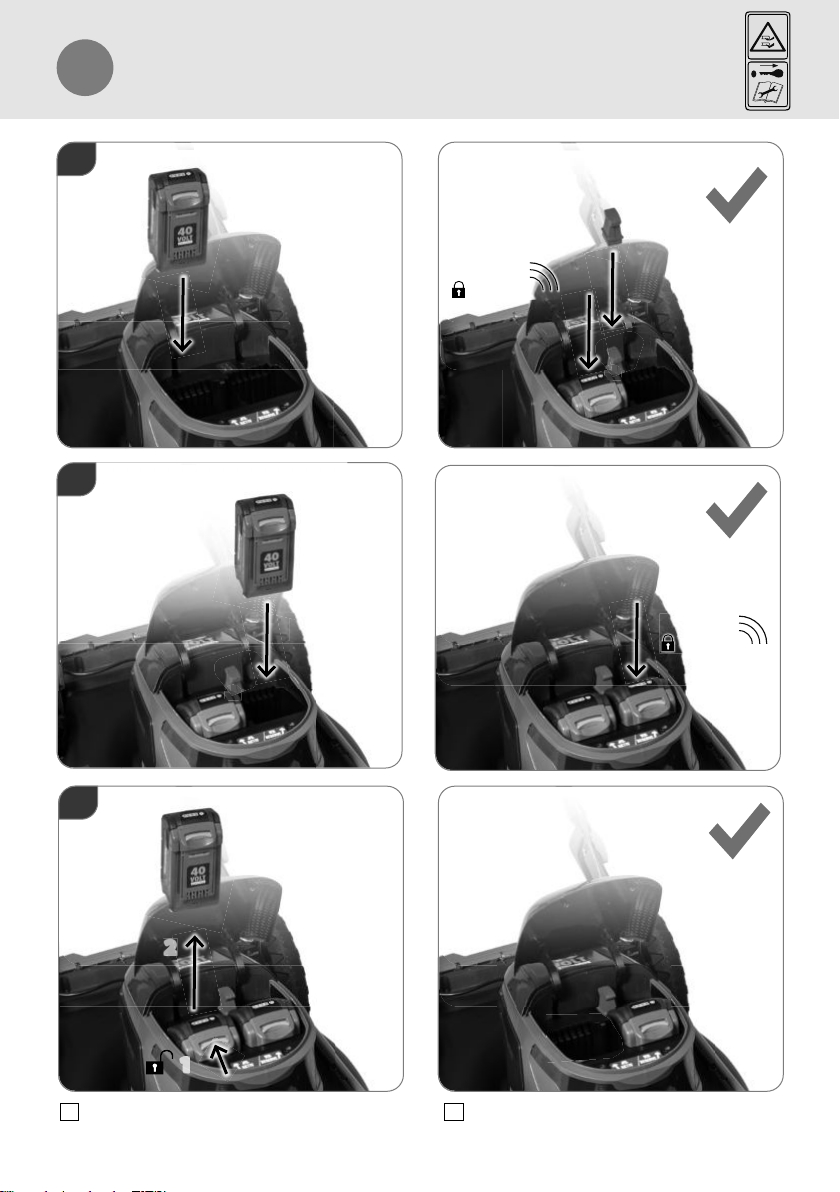

A DE aktiver Akku-Schacht

FR empacement de batterie actif
GB aktive battery Slot

B DE aktiver Akku-Schacht

FR empacement de batterie actif
GB aktive battery Slot

7

III

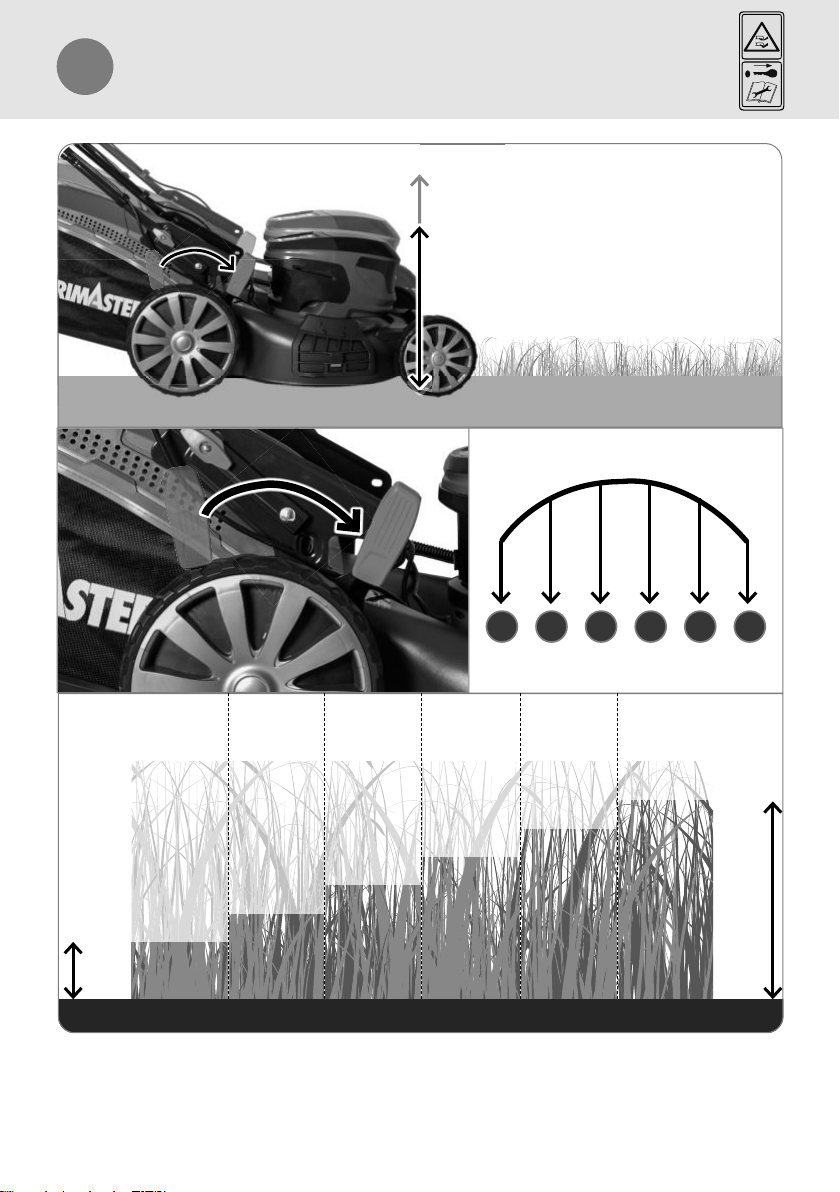

56 4 3 2 1

25 mm 75 mm

8

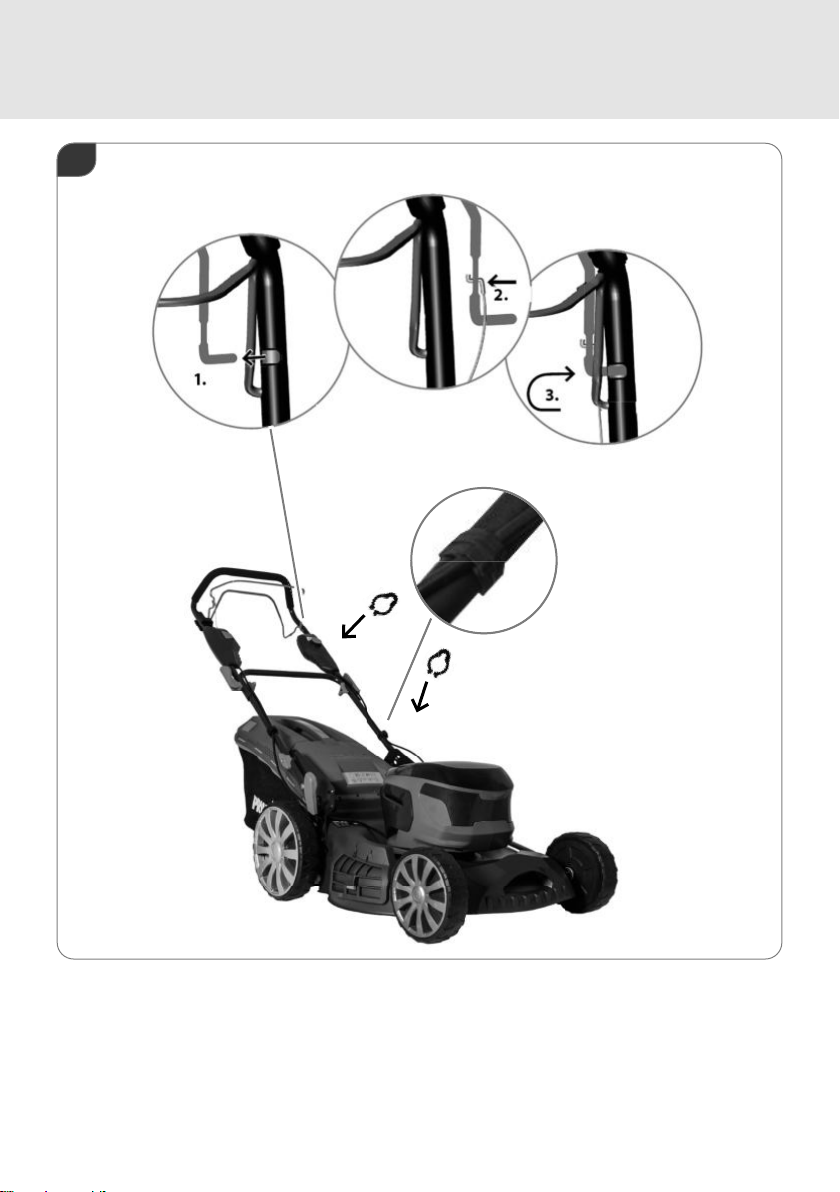

IV

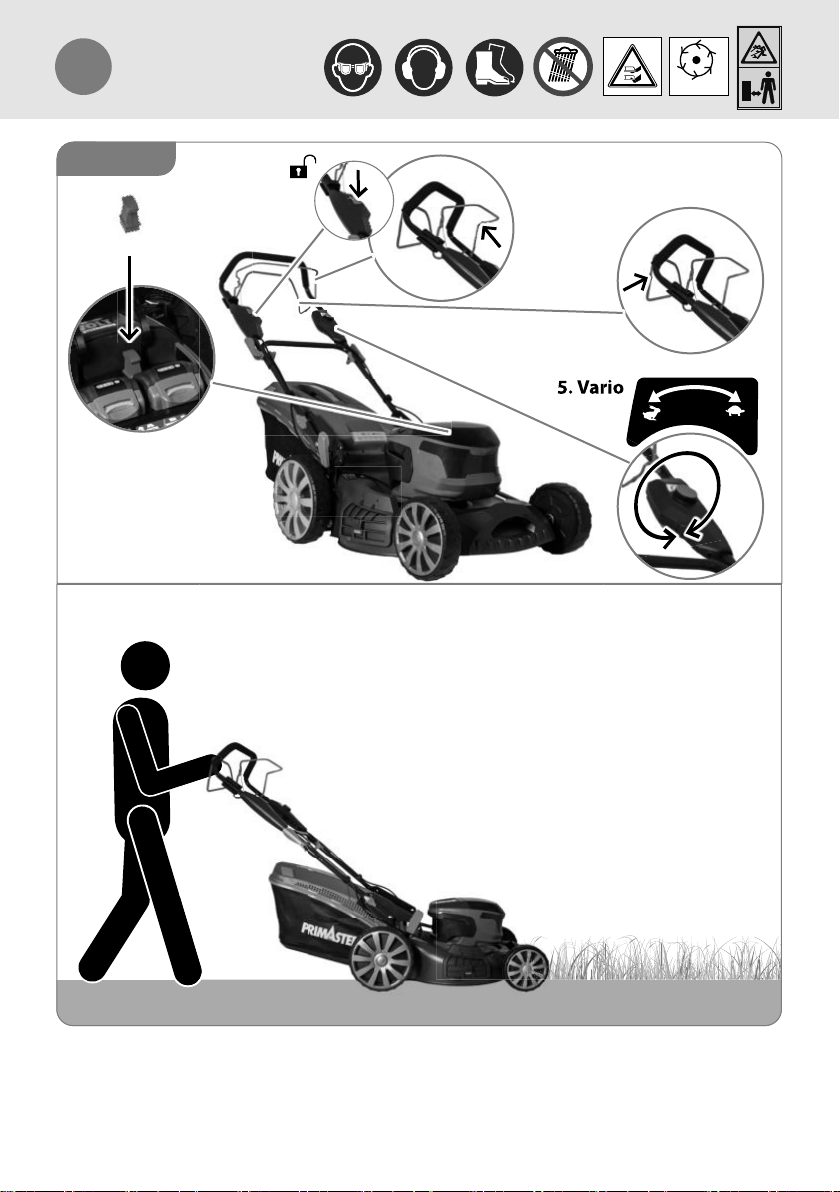

stop

1 START

1.

2.

3. ON

4. GO

5. Vario

9

IV

1 STOP

stop

10

IV

stop

max. 15°

11

III

CLICK

V

1

2 3

1

2

90°

0°

4

12

DE

TECHNISCHE DATEN

Akku-Rasenmäher PMARM 4051VS

Spannung Wechselakku 40V DC
Akku Kapazität 2 x 4,0 Ah
Leerlaufdrehzahl n

0

Schnittbreite 508 mm
Fangsackvolumen 65 l
Schutzart IPX1
Gewicht mit Wechselakku 2 x 4,0 Ah 32,1 kg

Geräuschangaben

Gemessen nach
Schalldruckpegel L
Schallleistungspegel L

1)

EN 60335; Unsicherheit K = 3 dB (A)

1)

pA

2)

WA

2)

2000/14/EG & 2005/88/EG

Vibrationsangaben

Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60335,
Unsicherheit K = 1,5 m/s

Schwingungsemissionswert a

2

h

Empfohlene Akkutypen
Empfohlene Ladegeräte CGA402 / CGA405

-1

2800 min

78,8 dB(A)
98 dB (A)

2

2,57 m/s
Typ LI 25 / LBA40240-1

DEUTSCH

Akku-Ladegerät CGA405

Eingangsspannung 200 - 240 V
Frequenz

50/60 Hz
Ausgangsspannung 40 V
Ausgangsstrom 5,1 A

Akku

Typ LI 25 / LBA40240-1

Spannung Wechselakku 40 V
Akku Kapazität (Li-Ion) 4,0 Ah
Akku-Leistung 144 Wh

Empfohlene Ladegeräte CGA402 / CGA405
Nennaufnahmeleistung 250 W
Empfohlene Akku Typen

Typ LI 25 / LBA40240-1

Technische Änderungen bleiben vorbehalten.
WARNUNG: Der angegebene Schwingungspegel repräsentiert die hauptsächlichen Anwendungen des Elektrowerk-

zeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder
ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbela­stung über den gesamten Arbeitszeitraum deutlich erhöhen.

Der tatsächliche Schwingungsemissionswert kann sich je nach Art und Weise der Anwendung vom angegebenen Wert
unterscheiden.
Der Schwingungspegel kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden.

Er eignet sich auch für eine vorläu ge Einschätzung der Schwingungsbelastung.
Für eine genaue Abschätzung derSchwingungsbelastung sollten auch die Zeitenberücksichtigt werden, in denen das

Gerätabgeschaltet ist oder zwar läuft, aber nichttatsächlich im Einsatz ist. Dies kann dieSchwingungsbelastung über
den gesamtenArbeitszeitraum deutlich reduzieren.

Legen Sie zusätzliche Sicherheitsmaßnahmenzum Schutz der Bedienperson vor der Wirkung vonSchwingungen
fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen,Warmhalten der Hände, Organisation
derArbeitsabläufe.

13

DE

DEUTSCH

SYMBOLE

GEFAHR

Im Falle der Nichtbeachtung besteht die Möglichkeit, sich
selbst oder Dritte schwer zu verletzen, mit Todesgefahr.

WARNUNG

Im Falle der Nichtbeachtung besteht die Möglichkeit, sich
selbst oder Dritte zu verletzen.

VORSICHT

Im Falle der Nichtbeachtung besteht die Möglichkeit, sich
selbst oder Dritte zu verletzen.

HINWEIS

Liefert erläuternde Hinweise oder andere Angaben über
bereits an früherer Stelle gemachte Aussagen, in der
Absicht, die Maschine nicht zu beschädigen oder Schäden
zu vermeiden.

Warnung/Achtung!

Finger und Füße fernhalten.
Warnung vor scharfen Messern. Die Messer
laufen auch nach dem Ausschalten noch kurz
nach.

Vor allen Einstellungs- Reinigungs- und War­tungsarbeiten Gerät ausschalten und Kontakt­schlüssel ziehen.

Warnung vor gefährlicher elektrischer Span­nung

Achtung beim Rückwärtsgehen, Stolperge­fahr!

Vor Nässe schützen.
Setzen Sie das Gerät nicht dem Regen aus und
benutzen Sie es nicht in nasser oder feuchter
Umgebung.

VORSICHT Messer laufen nach! Warten bis alle
rotierenden Teile zum Stillstand gekommen sind.

stop

Leerlaufdrehzahl n

Schnittbreite

0

14

Bitte lesen Sie die Betriebsanleitung vor Inbe­triebnahme sorgfältig durch.

Bitte lesen Sie die Betriebsanleitung vor Inbe­triebnahme sorgfältig durch. Bewahren Sie alle
Sicherheitshinweise und Anweisungen für die
Zukunft auf.

Schutzbrille tragen!

Gehörschutz tragen!

Sicherheitsschuhe mit Schnittschutz, gri ger
Sohle und Stahlkappe tragen!

Vor allen Einstell-, Reinigungs- und Wartungs­arbeiten an der Maschine den Wechselakku
herausnehmen.

Warnung vor wegschleudernden Teilen
Halten Sie andere Personen fern. Sie könnten

durch weggeschleuderte Fremdkörper verletzt
werden.

Gewicht

Spannung Wechselakku

V

Gleichstrom
Akku Kapazität
Spannung Wechselakku / Gleichstrom
Akku Kapazität
Akku-Leistung

Ausgangsspannung

V

Gleichstrom
Ausgangsstrom

Eingangsspannung / Wechselstrom

~

Frequenz, Aufnahmeleistung

Typ LI 25

Empfohlene Akkutypen

Schallleistungspegel

98

CE Konformitätszeichen

Akku vor Temperaturen über 40°C schützen

DE

DEUTSCH

Akku vor Hitze und Feuer schützen.

Akku vor Wasser und Feuchtigkeit schützen

Schutzklasse II

Das Ladegerät nur in Innenräumen benutzen

A

T5

Sicherung

BESTIMMUNGSGEMÄSSE VERWENDUNG

Der Akku-Rasenmäher ist für das Schneiden von mittleren
bis großen Rasen ächen im privaten Haus- und Hobby­garten bestimmt. Aufgrund körperlicher Gefährdung des
Benutzers und anderer Personen darf der Rasenmäher
nicht für andere Zwecke eingesetzt werden.

WARNUNG

Verletzungsgefahr

Der Rasenmäher darf nicht eingesetzt werden zum Trim­men von Büschen, Hecken und Sträuchern, zum Schnei­den und Zerkleinern von Rankgewächsen oder Rasen auf
Dachp anzungen oder in Balkonkästen. Weiterhin darf
der Rasenmäher nicht als Häcksler zum Zerkleinern von
Baum- und Heckenabschnitten sowie zum Einebnen von
Bodenunebenheiten verwendet werden.

Elektrogeräte, Batterien/Akkus dürfen nicht
zusammen mit dem Hausmüll entsorgt
werden. Elektrische Geräte und Akkus sind ge­trennt zu sammeln und zur umweltgerechten
Entsorgung bei einem Verwertungsbetrieb ab­zugeben. Erkundigen Sie sich bei den örtlichen
Behörden oder bei Ihrem Fachhändler nach
Recyclinghöfen und Sammelstellen.

Geben Sie Akkus an einer Altbatterie-Sammel­stelle ab, wo sie einer umweltgerechten Wieder­verwertung zugeführt werden.

Dieses Gerät darf nur wie angegeben bestimmungsge­mäß verwendet werden. Bei Nichtbeachtung derBestim­mungen, aus den allgemein gültigen Vorschriftensowie
den Bestimmungen aus dieser Anleitung, kann der Her­steller für Schäden nicht verantwortlich gemacht werden.

Achtung! Die nationale Vorschrift kann die Verwendung
der Maschine begrenzen. Es sind jeweils die im Einsatz­land gültigen Vorschriften zu beachten.

Benutzen Sie das Gerät nicht in der Nähe von entzünd­baren Flüssigkeiten oder Gasen. Bei Kurzschluss besteht
Brand- und Explosionsgefahr.

SICHERHEITSHINWEISE

Benutzen Sie das Gerät erst nachdem Sie die Betriebs­anleitung aufmerksam gelesen und verstanden haben.
Machen Sie sich mit den Bedienungselementen und dem
richtigen Gebrauch des Gerätes vertraut.

Beachten Sie alle in der Anleitung aufgeführten Sicher­heitshinweise. Verhalten Sie sich verantwortungsvoll
gegenüber anderen Personen. Der Bediener ist verant­wortlich für Unfälle oder Gefahren gegenüber Dritten.

Lassen Sie den Rasenmäher nie von Kindern oder von
Personen bedienen, die diese Anweisungen nicht kennen.

Örtliche Bestimmungen können das Mindestalter des
Benutzers festlegen.

Halten Sie Kinder und andere Personen sowie Tiere wäh­rend der Benutzung des Geräts fern.

Das Gerät darf nur von Personen betrieben werden, die
das 16. Lebensjahr vollendet haben. Eine Ausnahme stellt
die Benutzung als Jugendlicher dar, wenn die Benutzung
im Zuge einer Berufsausbildung zur Erreichung der Fer­tigkeit unter Aufsicht eines Ausbilders erfolgt.

GEFAHR

Warnung: Dieses Elektrowerkzeug erzeugt während des
Betriebs ein elektromagnetisches Feld. Dieses Feld kann
unter bestimmten Umständen aktive oder passive medi­zinische Implantate beeinträchtigen. Um die Gefahr von
ernsthaften oder tödlichen Verletzungen zu verringern,
empfehlen wir Personen mit medizinischen Implantaten
Ihren Arzt und den Hersteller vom medizinischen Implan­tat zu konsultieren, bevor die Maschine bedient wird.

15

DE

DEUTSCH

WARNUNG

Tragen Sie persönliche Schutzausrüstung.

• Beim Arbeiten mit der Maschine stets Schutzbrille
tragen.

• Gehörschutz tragen!

• Tragen Sie feste Schuhe und lange Hosen.

• Tragen Sie keine weite Kleidung oder Schmuck. Halten
SieHaare, Kleidung und Handschuhe fern von sich be
wegenden Teilen, da diese von sich bewegenden Teilen
erfasst werden können. Benutzen Sie das Gerät nicht,
wenn Sie barfuß gehen oder oene Sandalen tragen.

• Für Eingrie im Messerbereich Schutzhandschuhe
tragen

Überprüfen Sie sorgfältig das Gelände, auf dem die Ma
schine eingesetzt wird, und entfernen Sie alle Gegenstän­de, die erfasst und weggeschleudert werden können wie
z. B. Steine, Äste, Drähte, Lebewesen etc.

Vor dem Gebrauch immer mit einer Sichtprüfung sicher
stellen, dass Mähmesser, Messerschrauben und die Mä­heinheit nicht stumpf, abgenutzt oder beschädigt sind.
Abgenutzte oder beschädigte Messer und Schrauben
ersetzen, um Rundlauf zu gewährleisten.

Benutzen Sie das Gerät nicht, wenn Sie müde oderkrank
sind oder unter dem Einuss von Drogen, Alkoholoder
Medikamenten stehen.

Vermeiden Sie eine abnormale Körperhaltung. Sorgen
Sie für einen sicheren Stand und haltenSie jederzeit
das Gleichgewicht.Achtung beim Rückwärtsgehen,
Stolpergefahr!

Sorgen Sie bei der Arbeit mit dem Gerät immer für
ausreichende Beleuchtung bzw. gute Lichtverhältnisse.
Mangelhafte Beleuchtung/ Lichtverhältnisse stellen ein
hohes Sicherheitsrisiko dar.

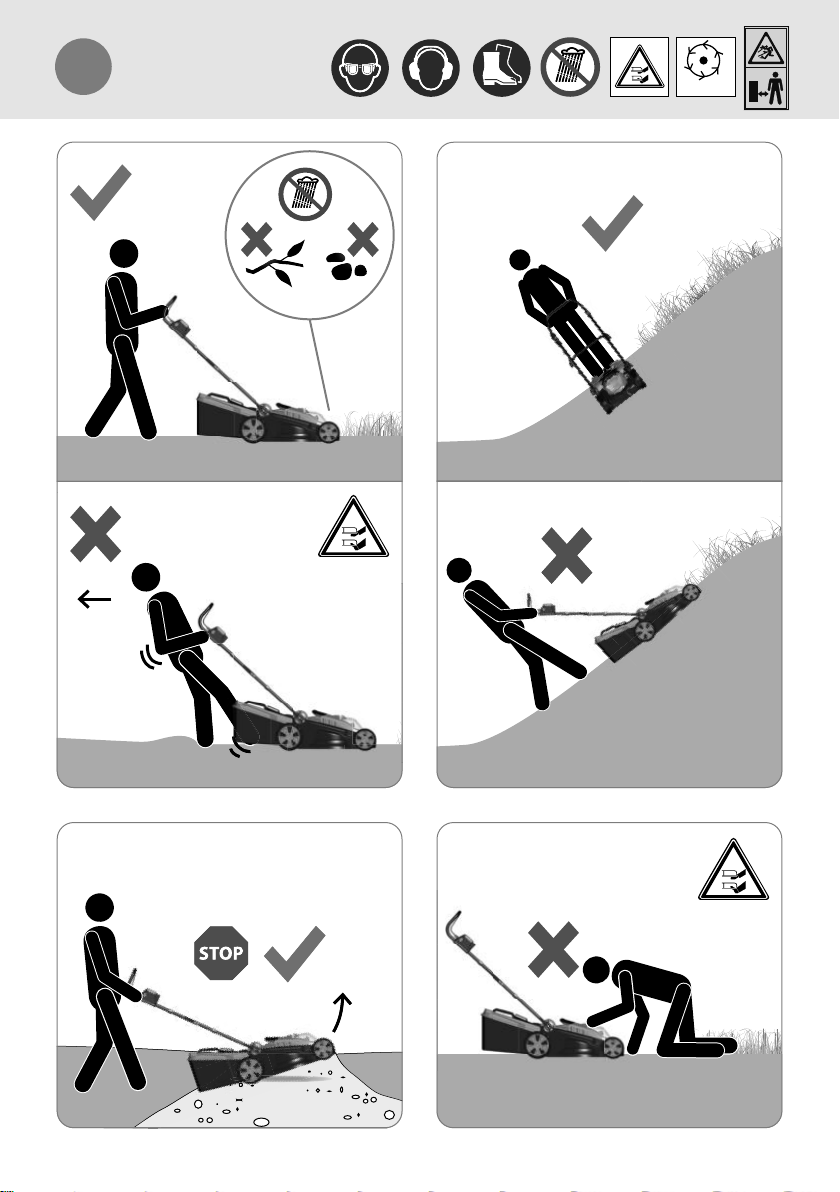

Vermeiden Sie den Gebrauch des Geräts auf nassem Gras,
soweit möglich.

Gehen Sie! Nicht rennen!
Achten Sie auf sicheren Stand, besonders an Hängen.

Mähen Sie nicht an übermäßig steilen Hängen. Seien Sie
besonders vorsichtig, wenn Sie an Hängen die Fahrtrich
tung wechseln.

Fahren Sie Rotationsmaschinen mit Rädern bei Gefälle
immer quer zum Hang und nicht auf und ab.

Seien Sie äußerst vorsichtig, wenn Sie wenden und die
Maschine zu sich heranziehen.

-

-

WARNUNG

Verletzungsgefahr
Die rotierenden Messer können zu schweren Schnitt

verletzungen bzw. Abtrennen von Körperteilen führen.

• Schalten Sie den Rasenmäher immer ab, wenn er getragen,
gekippt oder außerhalb von Rasenächen bewegt wird.
Warten Sie, bis alle rotierenden Teile zum Stillstand gekom
men sind.

• Alle Schutzbleche und Sicherheitsvorrichtungen müssen
für den Betrieb des Gerätes korrekt befestigt sein.

• Fangsack nie bei laufendem Gerät abnehmen.

• Starten Sie den Motor erst dann, wenn Ihre Füße in
sicherem Abstand von den Schneidewerkzeugen sind.

• Kippen Sie die Maschine nicht beim Starten.

• Starten Sie die Maschine nicht, wenn Sie vor der Auswurf­önung stehen.

• Niemals bei laufendem Gerät unter das Gehäuse fassen.
Halten Sie immer Abstand zur Auswurfönung.

• Vermeiden Sie ein versehentliches Starten. Benden Sie

­sich immer in der Startstellung, wenn Sie das Starterseil
ziehen.

• Arbeiten/Einstellungen am Gerät nur bei abgeschal­tetem Motor, gezogenem Kontaktschlüssel und stillste­hendem Schneidmesser vornehmen.

WARNUNG

Verletzungsgefahr
Herausgeschleuderte Steine oder Erde können zu

Verletzungen führen.

• Zu bearbeitende Flächen im Vorfeld nach Fremdkörpern
absuchen.

• Achten Sie darauf, dass der Fangsack ordnungsgemäß
eingehängt ist.

• Während der Arbeit eine Schutzbrille tragen.

• Stoppen Sie die Maschine und ziehen Sie den Kontakt
schlüssel. Warten Sie, bis alle rotierenden Teile zum
Stillstand gekommen sind und sich das Gerät abgekühlt
hat. Ziehen Sie den Schlüsselwann immer Sie das Gerät

-

verlassen.

• Um ein blockiertes Messer frei zu machen.

• Bevor Sie den Rasenmäher überprüfen, reinigen oder
andere Arbeiten durchführen.

• Wenn ein Fremdkörper getroen wurde, überprüfen
Sie den Rasenmäher auf Schäden. Reparaturen müssen
durchgeführt werden, bevor das Gerät wieder in Betrieb
genommen wird.

Sollte das Gerät unnormal zu vibrieren beginnen,
schalten Sie den Motor ab, und suchen Sie sofort nach
der Ursache. Vibrationen sind generell eine Warnung vor
einer Betriebsstörung.
Das Gerät darf nicht benutzt werden falls es beschädigt
ist oder die Sicherheitseinrichtungen defekt sind. Tau­schen Sie abgenutzte und beschädigte Teile aus.

Der Ein-/ Ausschalter und der Sicherheitsschalter dürfen
nicht arretiert werden.

Verwenden Sie für die Arbeit mit diesem Gerät keinerlei
Zusatzteile außer denjenigen, die von unserem Unter
nehmen empfohlen werden. Andernfalls können der
Bediener oder in der Nähe bendliche Unbeteiligte

-

-

-

-

16

DE

DEUTSCH

ernsthafte Verletzungen erleiden, oder das Gerät kann
beschädigt werden.

Trotz dem Beachten der Betriebsanleitung können auch
nicht oensichtliche Restrisiken bestehen.

VORSICHT

Gesundheitsschäden, die aus Hand-Arm-Schwin­gungen resultieren, falls das Gerät über längeren
Zeitraum verwendet wird oder nicht ordnungsgemäß
geführt und gewartet wird.

Vibrationsdämpfungssysteme sind kein garantierter
Schutz gegen Weißnger-Krankheit oder Karpaltunnel
syndrom. Daher ist bei regelmäßigem Dauereinsatz des
Geräts der Zustand von Fingern und Handwurzel gründ­lich zu überwachen. Falls Symptome der obengenannten
Krankheiten auftreten, sofort einen Arzt aufsuchen. Um
das Risiko der „Weißngerkrankheit“ zu verringern, halten
Sie Ihre Hände während des Arbeitens warm und machen
in regelmäßigen Abständen Pausen.

SICHERHEITSHINWEISE AKKULADEGERÄT

-

Das Gerät kann von Kindern ab 8 Jah­ren und darüber und von Personen mit
verringerten physischen, sensorischen
oder mentalen Fähigkeiten oder Man

­gel an Erfahrung und / oder Wissen
benutzt werden, wenn sie beaufsichti­gt werden oder bezüglich des sicheren
Gebrauchs des Gerätes unterwiesen
wurden und die daraus resultierenden
Gefahren verstanden haben.

Kinder dürfen nicht mit dem Gerät
spielen.

Reinigung und Benutzer-Wartung dür

­fen nicht durch Kinder ohne Beaufsich­tigung durchgeführt werden.

VORSICHT

Gehörschädigungen
Längerer Aufenthalt in unmittelbarer Nähe des
laufenden Geräts kann zu Gehörschädigungen führen.
Gehörschutz tragen!

Eine gewisse Lärmbelastung durch dieses Gerät ist nicht
vermeidbar. Verlegen Sie lärmintensive Arbeiten auf zugel
assene und dafür bestimmte Zeiten. Halten Sie sich ggf. an
Ruhezeiten und beschränken sie die Arbeitsdauer auf das
Notwendigste. Zu ihrem persönlichen Schutz und Schutz
in der Nähe bendlicher Personen ist ein geeigneter
Gehörschutz zu tragen.

Angaben zur Geräuschemission gemäß Produktsicher
heitsgesetz (ProdSG) bzw. EG-Maschinenrichtlinie:
Der Schalldruckpegel am Arbeitsplatz kann 80 dB (A)
überschreiten. In dem Fall sind Schallschutzmaßnahmen
für den Bediener erforderlich (z.B. Tragen eines Gehör­schutzes).

Bitte beachten Sie: Dieses Gerät darf in Wohngebieten
nach der deutschen Maschinenlärmschutzverordnung
vom September 2002 an Sonn- und Feiertagen sowie an
Werktagen von 20:00 Uhr bis 7:00 Uhr nicht in Betrieb
genommen werden. Zusätzlich gilt das Betriebsverbot
zu folgenden Tageszeiten: von 7:00 Uhr bis 9:00 Uhr, von
13:00 Uhr bis 15:00 Uhr und von 17:00 bis 20:00 Uhr.

Beachten Sie zusätzlich auch die landesrechtlichen Vor
schriften zum Lärmschutz!

-

-

-

WARNUNG

Mit dem Ladegerät dürfen keine nicht­auadbaren Batterien geladen werden.

Wenn die Netzanschlussleitung dieses
Gerätes beschädigt wird, muss sie
durch den Hersteller oder seinen
Kundendienst oder eine ähnlich qua

­lizierte Person ersetzt werden, um
Gefährdungen zu vermeiden..

Benutzen Sie das Gerät erst nachdem Sie die Betriebsanlei­tung aufmerksam gelesen und verstanden haben. Machen
Sie sich mit den Bedienungselementen und dem richtigen
Gebrauch des Gerätes vertraut.

Beachten Sie alle in der Anleitung aufgeführten Sicher
heitshinweise. Verhalten Sie sich verantwortungsvoll ge­genüber anderen Personen. Der Bediener ist verantwort­lich für Unfälle oder Gefahren gegenüber Dritten.

Lagern Sie das Gerät trocken und frostgeschützt.
In den Akku-Einschubschacht der Ladegeräte dürfen keine

Metallteile gelangen (Kurzschlussgefahr). Benutzen Sie
das Ladegerät niemals in feuchter oder nasser Umge
bung. Gerät nur in Innenräumen verwenden. Achten Sie
darauf, dass die Netzspannung mit den Angaben auf dem
Typenschild des Ladegeräts übereinstimmt. Es besteht die
Gefahr eines elektrischen Schlags.

-

-

17

DE

DEUTSCH

Trennen Sie Kabelverbindungen nur durch Ziehen am
Stecker. Ziehen am Kabel könnte Kabel und Stecker be­schädigen und die elektrische Sicherheit wäre nicht mehr
gewährleistet.

Benutzen Sie niemals das Ladegerät wenn Kabel, Stecker
oder das Gerät selbst durch äußerliche Einwirkung beschä
digt sind.

Verhindern Sie, dass die Kühlfunktion des Gerätes durch
Verdecken der Kühlschlitze behindert wird. Betreiben Sie das
Gerät nicht in der Nähe von Wärmequellen oder auf brenn

-

AKKU

Laden Sie die Akkus nur in Ladegeräten auf, die vom
Hersteller empfohlen werden. Für einLadegerät, das

für eine bestimmte Art von Akkus geeignet ist, besteht
Brandgefahr, wenn es mitanderen Akkus verwendet wird.

Verwenden Sie nur die dafür vorgesehenen Akkus in
den Elektrowerkzeugen. Der Gebrauchvon anderen

Akkus kann zu Verletzungen und Brandgefahr führen.

Halten Sie den nicht benutzten Akku fern von Büro
klammern, Münzen, Schlüsseln, Nägeln,Schrauben
oder anderen kleinen Metallgegenständen, die eine
Überbrückung der Kontakteverursachen könnten.

Ein Kurzschluss zwischen den Akkukontakten kann
Verbrennungen oderFeuer zur Folge haben.

Bei falscher Anwendung kann Flüssigkeit aus dem
Akku austreten. Vermeiden Sie denKontakt damit.
Bei zufälligem Kontakt mit Wasser abspülen. Wenn
die Flüssigkeit in dieAugen kommt, nehmen Sie
zusätzlich ärztliche Hilfe in Anspruch.Austretende

Akkuüssigkeitkann zu Hautreizungen oder Verbren­nungen führen.

Bei unsachgemäßem Gebrauch oder beim Gebrauch
beschädigter Akkus können Dämpfe austreten. Führen
Sie Frischluft zu und suchen Sie bei Beschwerden einen
Arzt auf. Die Dämpfe können die Atemwege reizen.

-

WARTUNG

GEFAHR

Vor allen Einstellungs- Reinigungs- und War­tungsarbeiten Gerät ausschalten und Kontakt­schlüssel ziehen. Warten Sie, bis alle rotierenden
Teile zum Stillstand gekommen sind und sich
das Gerät abgekühlt hat.

Hände vom Schneidwerkzeug und anderen
beweglichen Teilen entfernt halten. Finger kön
nen in den Schneidmechanismus geraten und
abgetrennt oder verletzt werden.

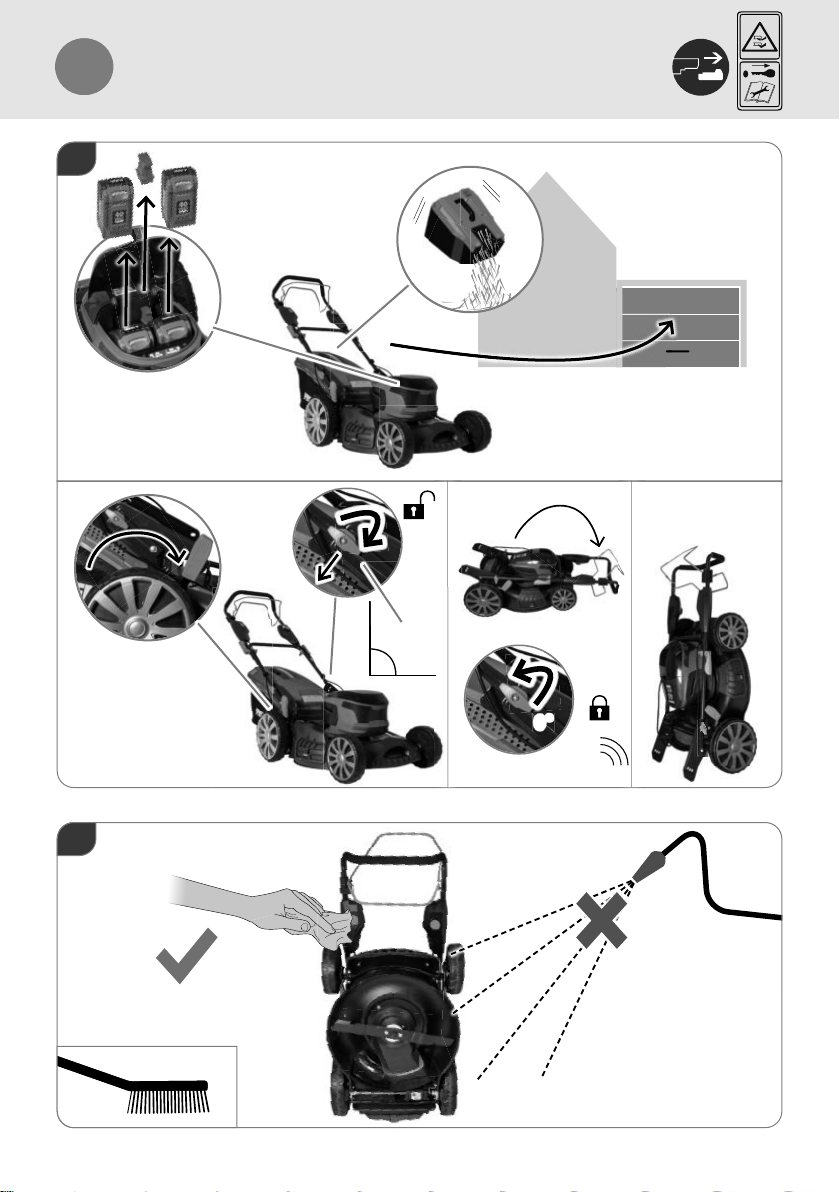

Nach jedem Arbeitseinsatz die Maschine sorgfältig
reinigen und Staub und Rückstände entfernen, die
beschädigten Teile reparieren oder ersetzen.

Überprüfen Sie den Auangsack regelmäßig auf Abnut­zung und Alterung.

Grasauswurf und Gehäuse regelmäßig reinigen.
Maschine, insbesondere Lüftungsschlitze, stets sauber

halten. Gerätekörper niemals mit Wasser abspritzen!

-

barem Untergrund.
Önen Sie niemals das Ladegerät. Im Falle einer Störung
wenden Sie sich an eine Fachwerkstatt.

Die Außenäche des Akkus muss sauber und trocken sein,
bevor Sie ihn auaden.

-

Die Ladegeräte sind ausschließlich geeignet die folgenden
Wechselakkus zu laden:
Typ LI 25 / LBA40120 / LBA40240

Das Laden anderer Akkus ist nicht zulässig.

Entfernen Sie den Akku aus dem Gerät, wenn dieses für
einen längeren Zeitraum nicht benutzt wird.

WARNUNG

Brandgefahr! Explosionsgefahr!

Verwenden Sie niemals beschädigte, defekte oder defor
mierte Akkus. Den Akku niemals önen, beschädigen und
nicht fallen lassen.

Akkus nie in Umgebung von Säuren und leicht entamm
baren Materialien laden.

Akku vor Hitze und Feuer schützen.
Akku nur in einer Umgebungstemperatur zwischen 10°C
bis +40°C verwenden.
Niemals auf Heizkörpern ablegen oder längere Zeit starker
Sonnenstrahlung aussetzen.
Nach starker Belastung erst abkühlen lassen.

Kurzschluss - Kontakte des Akkus nicht mit Metallteilen
überbrücken.

Bei Entsorgung, Transport oder Lagerung muss der Akku
verpackt werden (Plastiktüte, Schachtel) oder die Kontakte
müssen abgeklebt werden.

Die Maschine und deren Komponenten nicht mit
Lösemittel, entzündlichenoder giftigen Flüssigkeiten
reinigen. Zum Reinigen nur ein feuchtes Tuchbenutzen.

Achten Sie darauf, dass alle Muttern, Bolzen und Schrau
ben fest angezogen sind, damit sich das Gerät ständig in
einem sicheren Betriebszustand bendet.

Nur ein regelmäßig gewartetes und gut gepegtes Gerät
kann ein zufriedenstellendes Hilfsmittel sein. Wartungs­und Pegemängel können zu unvorhersehbaren Unfällen
und Verletzungen führen.

Reparaturen und Arbeiten, die nicht in dieser Anleitung
beschrieben wurden, nur von qualiziertem Fachpersonal
durchführen lassen.

Nur Originalzubehör und Originalersatzteile verwenden.
Durch den Gebrauch anderer Ersatzteile können Unfälle
für den Benutzer entstehen. Für hieraus resultierende
Schäden haftet der Hersteller nicht.

Falls Sie Zubehör oder Ersatzteile benötigen, wenden Sie
sich bitte an unseren Service.

Ersatzteil: Messer
Messer Art.: 7010620

-

-

-

18

LAGERUNG

Lagern Sie das Gerät trocken und frostgeschützt.
Schließen Sie das Gerät an einem geeigneten Ort ein, um

es vor unbefugtem Gebrauch zu schützen.

Störung

Der Motor startet nicht

Unruhiger Lauf, starke
Vibration

Schlechte Mäh-/
Fangleistung

Gras wird nicht
gesammelt

Ursache

 Akku leer Akku laden

Akku defekt Kundendienst konsultieren
Kontaktschlüssel nicht gesteckt Beachten Sie die Anweisungen in dieser

Einschaltknopf bzw. Sicherheitsbügel nicht
betätigt

Messer schadhaft Messer austauschen
Messer lose Messer Aufnahme kontrollieren und

Messer stumpf Messer nachschärfen lassen oder

Akku defekt Kundendienst konsultieren
Fangkorb verstopft Grasfangsack leeren
Nicht angepasste Schnitthöhe Schnitthöhe einstellen
Kanal verstopft Auswurfkanal reinigen

Grasfangsack voll Grasfangsack leeren
Gras zu nass bei trockenem Wetter mähen

ENTSORGUNG

Wenn Ihr Gerät eines Tages unbrauchbar wird
oder Sie es nicht mehr benötigen, geben Sie
das Gerät bitte auf keinen Fall in den Hausmüll,
sondern entsorgen Sie es umweltgerecht.

Geben Sie das Gerät bitte in einer Verwertungs-

hier getrennt und der Wiederverwertung zugeführt wer­den. Auskunft hierzu erhalten Sie auch in Ihrer Gemeinde­oder Stadtverwaltung.

(Cd) oder Blei (Pb) enthalten, nden Sie das jeweilige che­mische Zeichen unterhalb des Symbols des durchgestri­chenen Mülleimers. Sie sind gesetzlich verpichtet, alte
Batterien und Akkumulatoren nach Gebrauch zurückzu­geben. Sie können dies kostenfrei im Handelsgeschäft
oder bei einer anderen Sammelstelle in Ihrer Nähe tun.
Adressen geeigneter Sammelstellen können Sie von Ihrer
Stadt- oder Kommunalverwaltung erhalten.

Batterien können Stoe enthalten, die schädlich für die
Umwelt und die menschliche Gesundheit sind. Besondere
Vorsicht ist aufgrund der besonderen Risiken beim Um
gang mit lithiumhaltigen Batterien geboten. Durch die
getrennte Sammlung und Verwertung von alten Batterien

stelle ab. Kunststo- und Metallteile können

Das Symbol des durchgestrichenen Mülleimers
auf Batterien oder Akkumulatoren besagt, dass
diese am Ende ihrer Lebensdauer nicht im Haus
müll entsorgt werden dürfen. Sofern Batterien
oder Akkumulatoren Quecksilber (Hg), Cadmium

-

DE

DEUTSCH

Lassen Sie den Motor abkühlen, bevor Sie das Gerät in
einem geschlossenen Raum unterbringen.

FEHLERBE

HEBUNG

Abhilfe

Anleitung.
Beachten Sie die Anweisungen in dieser

Anleitung.

festziehen

austauschen

und Akkumulatoren sollen negative Auswirkungen auf
die Umwelt und die menschliche Gesundheit vermieden
werden.

Bitte vermeiden Sie die Entstehung von Abfällen aus alten
Batterien soweit wie möglich, z.B. indem Sie Batterien
mit längerer Lebens dauer oder auadbare Batterien
bevorzugen. Bitte vermeiden Sie die Vermüllung des
öentlichen Raums, indem Sie Batterien oder batteriehal
tige Elektro- und Elektronikgeräte nicht achtlos liegenlas­sen. Bitte prüfen Sie Möglichkeiten, eine Batterie anstatt
der Entsorgung einer Wiederverwendung zuzuführen,
beispielsweise durch die Rekonditionierung oder die

­Instandsetzung der Batterie.

Weitere Informationen zum Batteriegesetz nden Sie
auch im Internet unter www.batteriegesetz.de

Entsorgung der Transportverpackung
Die Verpackung schützt das Gerät vor Transportschä

den. Die Verpackungsmaterialien sind in der Regel nach
umweltverträglichen und entsorgungstechnischen
Gesichtspunkten ausgewählt und deshalb recycelbar.
Das Rückführen der Verpackung in den Materialkreislauf
spart Rohstoe und verringert das Abfallaufkommen. Ver­packungsteile (z.B. Folien, Styropor®) können für Kinder
gefährlich sein.

Bewahren Sie Verpackungsteile außerhalb der Reichweite
von Kindern auf und entsorgen Sie sie so schnell wie
möglich.

-

-

19

DE

DEUTSCH

GARANTIEBEDINGUNGEN

Für dieses Elektrowerkzeug leisten wir unabhängig von
den Verpichtungen des Händlers aus dem Kaufvertrag
gegenüber dem Endabnehmer wie folgt Garantie:

Die Garantiezeit beträgt 84 Monate und beginnt mit der
Übergabe die durch Originalkaufbeleg nachzuweisen
ist. Ausgenommen von der Garantie sind Verschleißteile,
Akkus und Schäden die durch Verwendung falscher
Zubehörteile, Reparaturen mit Nichtoriginalteilen, Ge
waltanwendungen, Schlag und Bruch sowie mutwillige
Motorüberlastung entstanden sind. Garantieaustausch
erstreckt sich nur auf defekte Teile, nicht auf komplette

-

Geräte. Garantiereparaturen dürfen nur von autorisierten
Werkstätten oder vom Werkskundendienst durchge
führt werden. Bei Fremdeingri erlischt die Garantie.
Die Garantie gilt nicht bei gewerblichem Gebrauch des
Produkts.

Porto, Versand- und Nachfolgekosten gehen zu Lasten
des Käufers.

EG

-

20

EGKONFORMITÄTSERKLÄRUNG

Wir, ikra GmbH, Schlesierstrasse 36, D-64839 Müns­ter, GERMANY, erklären in alleiniger Verantwortung,

dass das Produkt

Akku-Rasenmäher PMARM 4051VS

auf das sich diese Erklärung bezieht, den einschlägigen
Sicherheits- und Gesundheitsanforderungen der EG­Richtlinien

2006/42/EG (EG-Maschinenrichtlinie)
2014/30/EU (EMV-Richtlinie)
2011/65/EU (RoHS-Richtlinie)
2000/14/EG + 2005/88/EG (Geräuschrichtlinie)

einschließlich Änderungen entspricht. Zur sachgerech­ten Umsetzung der in den EG- Richtlinien genannten
Sicherheits- und Gesundheitsanforderungen wurden
folgende Normen und/oder technische Spezi kation(en)
herangezogen:

EN 60335-1:2012+A11:2014+A13:2017+A1:2019+
A2:2019+A14:2019
EN 60335-2-77:2010
EN 62233:2008
EN 55014-1:2017/A11:2020
EN 55014-2:2015
EN IEC 63000:2018

Seriennummern von 3229100000001 bis 3229199999999

Wir, ikra GmbH, Schlesierstrasse 36, D-64839 Müns-
ter, GERMANY, erklären in alleiniger Verantwortung,
dass das Produkt
Erklärung bezieht, den einschlägigen Sicherheits- und
Gesundheitsanforderungen der EG-Richtlinien

2014/30/EU (EMV-Richtlinie)
2014/35/EU (Niederspannungsrichtlinie)
2011/65/EU (RoHS-Richtlinie)

einschließlich Änderungen entspricht. Zur sachgerech­ten Umsetzung der in den EG- Richtlinien genannten
Sicherheits- und Gesundheitsanforderungen wurden
folgende Normen und/oder technische Spezi kation(en)
herangezogen:

EN 60335-1:2012+A11:2014+A13:2017+A1:2019
+A2:2019+A14:2019
EN 60335-2-29:2004+A2:2010
EN 62233:2008
EN 55014-1:2017
EN 55014-2:2015
EN 61000-3-2:2014
EN 61000-3-3:2013
EN IEC 63000:2018

Wir, ikra GmbH, Schlesierstrasse 36, D-64839 Müns­ter, GERMANY, erklären in alleiniger Verantwortung,

dass das Produkt
Erklärung bezieht, den einschlägigen Sicherheits- und

Gesundheitsanforderungen einschließlich Änderungen
entspricht. Zur sachgerechten Umsetzung der in den
EGRichtlinien genannten Sicherheits- und Gesundheits­anforderungen wurden folgende Normen und/oder
technische Spezi kation(en) herangezogen:

EN 62133-2: 2017
UN 38.3

Ladegerät CGA405

Akku LBA40240-1

,

, auf das sich diese

, auf das sich diese

DE

DEUTSCH

Der oben beschriebene Gegenstand der Er­klärung erfüllt die Vorschriften der Richtlinie
2011/65/EU des Europäischen Parlaments und
des Rates vom 8. Juni 2011 zur Beschränkung
der Verwendung bestimmter gefährlicher Sto e in Elekt­ro –und Elektronikgeräten.

Konformitätsbewertungsverfahren nach Anhang VI /
Richtlinie 2000/14/EG

Benannte Stelle: 0905, Intertek Deutschland GmbH, Stan­genstraße 1, 70771 Leinfelden-Echterdingen

Gemessener Schallleistungspegel 93,52 dB (A)
Garantierter Schallleistungspegel 98 dB (A)

Das Baujahr ist auf dem Typenschild aufgedruckt und
zusätzlich anhand der fortlaufenden Seriennummer
feststellbar.

Münster, 2021-09-09
Matthias Fiedler

Matthias Fiedler

Senior Product Manager

Aufbewahrung der technischen Unterlagen:
Matthias Fiedler, Ikra GmbH, Schlesierstrasse 36,
64839 Münster, Germany

Das Baujahr ist auf dem Typenschild aufge­druckt und zusätzlich anhand der fortlau­fenden Seriennummer feststellbar.

Münster, 2021-09-09
Matthias Fiedler

Matthias Fiedler

Senior Product Manager

Aufbewahrung der technischen Unterlagen:
Matthias Fiedler, Ikra GmbH, Schlesierstrasse 36,
64839 Münster, Germany

Das Baujahr ist auf dem Typenschild aufge­druckt und zusätzlich anhand der fortlau­fenden Seriennummer feststellbar.

Münster, 2021-09-09
Matthias Fiedler

Matthias Fiedler

Senior Product Manager

Aufbewahrung der technischen Unterlagen:
Matthias Fiedler, Ikra GmbH, Schlesierstrasse 36,
64839 Münster, Germany

Ikra GmbH

Ikra GmbH

Ikra GmbH

21

FR

FRANÇAIS

CARACTÉRISTIQUES TECHNIQUES

Tondeuse à gazon sur batterie PMARM 4051VS

Tension accu interchangeable 40V DC
Capacité de la batterie 2 x 4,0 Ah
Vitesse de rotation à vide n

0

Largeur de coupe 508 mm
Volume du bac de ramassage 65 l
Type de protection IPX1
Poids avec accu interchangeable 2 x 4,0 Ah 32,1 kg

Données relatives au bruit

Mesuré selon
Niveau de pression acoustique L
Niveau d‘intensité acoustique L

1)

EN 60335; Incertitude K = 3 dB (A)

1)

pA

2)

WA

2)

2000/14/EG & 2005/88/EG

Données relatives aux vibrations

Valeurs totales d‘oscillation (Somme vectorielle des trois directions) constatées de façon correspondante EN 60335,
Incertitude K = 1,5 m/s

Valeur d’émission vibratoire a

2

h

Types de batterie recommandés
Chargeurs recommandés CGA402 / CGA405

-1

2800 min

78,8 dB(A)
98 dB (A)

2

2,57 m/s
Typ LI 25 / LBA40240-1

Chargeur CGA405

Tension d‘entrée 200 - 240 V
Fréquence

50 /60Hz
Tension d‘entrée 40 V
Courant d‘entrée 5,1 A

Batterie

Typ LI 25 / LBA40240-1

Tension accu interchangeable 40 V
Capacité de la batterie (Li-Ion) 4,0 Ah
Puissance de la batterie 144 Wh

Chargeurs recommandés CGA402 / CGA405
Puissance 250 W
Types de batterie recom-

mandés

Typ LI 25 / LBA40240-1

Sous réserve de modi cations techniques.
AVERTISSEMENT: Le niveau vibratoire indiqué représente les applications principales de l’outil électrique. Toutefois,

si l’outil électrique est utilisé pour d’autres applications, avec des outils rapportés qui di èrent ou une maintenance
insu sante, il se peut que le niveau vibratoire diverge. Cela peut augmenter nettement la sollicitation par les vibrations
sur tout l’intervalle de temps du travail.

Le niveau réel des vibrations peut di érer de la valeur indiquée dans ces consignes en fonction du type et du mode
d‘utilisation .
Le niveau des vibrations peut être utilisé pour la comparaison des appareils électriques.

Convient également pour l‘examen préalable de la charge par vibrations.
Pour estimer de manière exacte la charge parvibrations pendant une certaine durée de travail, il faut également tenir

compte des tempsd‘arrêt ou de marche à vide de l‘appareil. Cela peut entraîner une réduction sensible du volume de
charge par vibrations sur la durée totale de travail.

Dé nir les mesures de sécurité supplémentairesrelatives à la protection de l‘utilisateur contre lese ets des vibra­tions,telles que : entretien technique des outils électriques et appareils, maintien de la chaleur des mains,organisation
du travail.

22

SYMBOLES

DANGER

En cas de non-respect, ceci peut entraîner des blessures
personnelles ou des blessures des tiers, voire un danger
de mort.

AVERTISSEMENT

En cas de non-respect, ceci peut entraîner des blessures
personnelles ou des blessures des tiers.

FR

FRANÇAIS

Maintenez vos doigts et vos pieds éloignés.
Attention, lame tranchante. Les lames continu­ent de tourner après l‘arrêt de l‘appareil.

Avant tous les travaux de réglage, de nettoyage
et d‘entretien, arrêtez l‘appareil et retirez la clé
de contact.

Avertissement – tension électrique dangereuse
Attention à la marche à reculons, risque de

trébuchement.

ATTENTION

En cas de non-respect, ceci peut entraîner des blessures
personnelles ou des blessures des tiers.

REMARQUE

Fournit des explications ou autres informations sur les
indications déjà fournies dans le but d‘éviter tous dom­mages de la machine.

Avertissement / attention!

Veuillez lire avec soin le mode d‘emploi avant la
mise en service

Veuillez lire avec soin le mode d‘emploi avant la
mise en service

Conservez toutes les consignes et instructions
de sécurité pour une utilisation ultérieure.

Portez des lunettes de protection!

Portez une protection auditive!

Portez des chaussures de sécurité avec protec­tion contre les coupures, semelle antidéra­pante et bout en acier !

Retirez l‘accu avant d‘e ectuer toute interventi­on de réglage, de nettoyage ou d‘entretien sur
la machine.

Avertissement – éjection d’objets
Pour cause de risque d‘éjection d‘objets étran-

gers, éloignez toute personne du lieu de travail.

Les protéger contre l’humidité.
N‘exposez pas l‘appareil à la pluie et ne l‘utilisez
pas dans un environnement mouillé ou
humide.

ATTENTION Les lames continuent de tourner ! At­tendez que toutes les parties rotatives s‘arrêtent.

stop

Vitesse de rotation à vide n

Largeur de coupe

Poids

Tension accu interchangeable

V

Courant continu
Capacité de la batterie
Tension accu interchangeable / Courant

continu
Capacité de la batterie
Puissance de la batterie

Tension d‘entrée

V

Courant continu
Courant d‘entrée

Tension d‘entrée / Courant alternatif

~

Fréquence, Puissance

Typ LI 25

Types de batterie recommandés

Niveau d‘intensité acoustique

98

Symbole CE

Protégez la batterie des températures supéri­eures à 40°C.

0

23

FR

FRANÇAIS

Protégez la batterie de la chaleur et du feu.

Protégez la batterie de l‘eau et de l‘humidité.

Classe de protection II

Fusible de l‘appareil

A

T5

Protection par fusible

UTILISATION CONFORME À LA DESTINATION

La tondeuse à gazon sur batterie est conçue pour couper
les pelouses moyennes à grandes dans les jardins privés
et les jardins amateurs.Pour des raisons de risques
physiques pour l‘utilisateur et d‘autres personnes, il est
interdit d‘utiliser la tondeuse à gazon à d‘autres  ns.

AVERTISSEMENT

Risque de blessure
Il est interdit d‘utiliser la tondeuse pour couper des

arbustes, haies et buissons, pour la coupe et le mulchage
de végétaux ou herbes grimpants sur des toitures ou pots
de  eurs de balcon. Il est également interdit de l‘utiliser
comme broyeur pour le mulchage de découpes d‘arbres et
haies ou pour niveler des irrégularités du sol.

Les dispositifs électriques, les batteries et les
batteries rechargables ne sont pas à éliminer
dans les déchets ménagers. Les dispositifs
électriques et les batteries sont à collecter
séparément et à remettre à un centre de
recyclage en vue de leur élimination dans le
respect de l‘environnement. S‘adresser aux
autorités locales ou au détaillant spécialisé en
vue de connaître l‘emplacement des centres de
recyclage et des points de collecte.

Déposez les batteries dans un centre de collecte
de batteries usagées où elles seront recyclées de
façon écologique.

Ce dispositif peut être utilisé uniquement dans le but
indiqué. Le fabricant décline toute responsabilité en cas
de non-respect des règles en vigueur et des dispositions
indiquées dans ce mode d‘emploi.

Veuillez noter que les prescriptions nationales peuvent
restreindre l’utilisation de l’appareil. Il est nécessaire de
respecter les règles en vigueur dans le pays d‘utilisation
du transpalette.

N‘utilisez pas l‘appareil à proximité des liquides ou gaz
in ammables. Risque d‘incendie ou d‘explosion en cas de
court-circuit.

INSTRUCTIONS DE SÉCURITÉ

Lisez attentivement ce mode d‘emploi avant la première
utilisation de l‘appareil et assurez-vous de l‘avoir bien
compris. Familiarisez-vous avec les éléments de com­mande et l‘utilisation correcte de l‘appareil.

Respectez toutes les consignes de sécurité  gurant dans
le mode d’emploi. Comportez-vous de façon respon­sable vis-à-vis des autres personnes. L‘utilisateur est
responsable des accidents et dangers vis-à-vis de tierces
personnes.

N‘autorisez jamais les enfants ou les adultes qui n‘ont pas
lu ces instructions utiliser la tondeuse à gazon.

L‘âge minimal de l‘utilisateur est déterminé selon les
dispositions locales.

Veillez à ce que les enfants et autres personnes re­spectent une distance de sécurité pendant l‘utilisation de
l‘appareil.

L’appareil peut être utilisé uniquement par desperso­nnes de plus de 16 ans, exception faite des adolescents
manipulant l’appareil dans lecadre de l’enseignement
professionnel sous la surveillancedu formateur.

24

DANGER

Avertissement: Cet outil électrique génère pendant le
fonctionnement le champ magnétique. Dans certaines cir­constances, ce champ peut perturber le fonctionnement
des implants médicaux actifs ou passifs. A n de réduire
le risque de blessure graves ou mortelles, nous recom­mandons aux personnes portant un implant médical de
consulter un médecin et le fabricant de l‘implant médical
avant l‘utilisation de l‘appareil.

FR

FRANÇAIS

AVERTISSEMENT

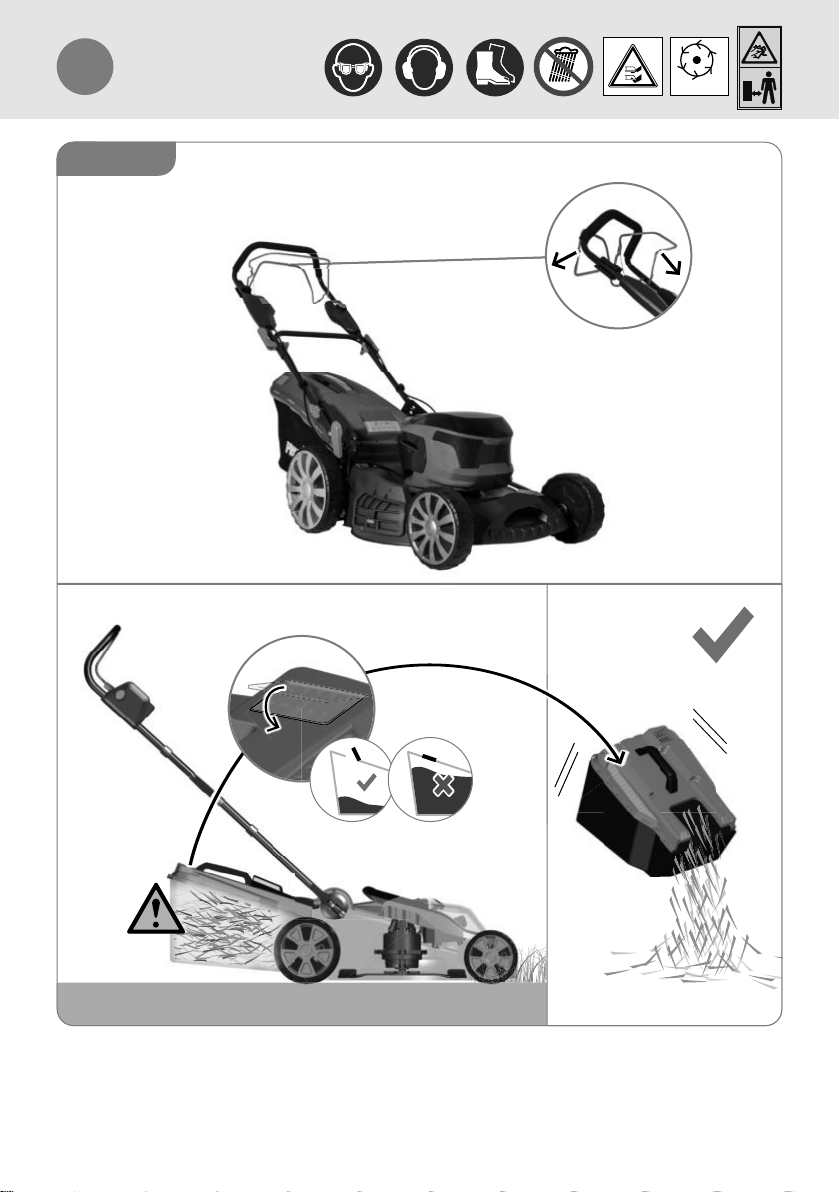

Porter un équipement de protection individuelle.

Toujours porter des lunettes protectrices en travaillant
avec la machine.

Portez une protection auditive!
Portez des chaussures rigides et un pantalon long.
Ne portez pas de vêtements larges ou bijoux. Éloignez les

cheveux, vêtements et gants des parties mobiles, faute de
quoi ils pourraient être accrochés par les pièces mobiles.
N‘utilisez pas l‘appareil pieds nus ou en sandales !

Pour les travaux dans la zone de la lame, porter des gants
de protection

Contrôlez soigneusement le terrain sur lequel vous
utiliserez l‘appareil et retirez tous les objets susceptibles
d‘être accrochés par l‘appareil et éjectés, tels que pierres,
branches,  ls, animaux, etc.

Avant l‘utilisation, contrôlez toujours visuellement si le
porte-lames, les vis des lames et l‘unité de tonte ne sont
pas émoussés, usés ou endommagés. Remplacez les
lames et vis usées ou endommagées, a n d‘assurer leur
équilibrage.

N‘utilisez pas l‘appareil si vous êtes fatigué, malade ou
sous l‘in uence de drogues, d‘alcool ou de médicaments.

Évitez les postures anormales du corps. Adoptez une
posture stable et maintenez toujours l‘équilibre.Attention
à la marche à reculons, risque de trébuchement.

Lors du travail avec l‘appareil, veillez toujours à un éclaira­ge su sant ou à des conditions de lumière su santes. Un
éclairage/conditions de lumière insu santes représen­tent un grand risque.

Si possible, évitez d‘utiliser l‘appareil sur l‘herbe mouillée.
Marchez ! Ne courez pas !
Respectez une posture sûre, en particulier sur des pentes.

Ne tondez pas sur des pentes trop abruptes. Soyez parti­culièrement prudents lorsque vous changez de direction
sur des pentes.

Dans les pentes, toujours déplacer les machines rotatives
sur roues perpendiculairement à la pente et non de haut
en bas.

Soyez particulièrement prudents lorsque vous tournez ou
lorsque vous tirez l‘appareil vers vous.

AVERTISSEMENT

Risque de blessure
Les lames rotatives peuvent provoquer des blessures

graves par coupure ou amputer des parties du corps.
Arrêtez toujours la tondeuse lorsque vous la transportez,

l‘inclinez ou lorsque vous vous déplacez hors surfaces her­beuses. Attendez que toutes les pièces rotatives s‘arrêtent.

Tous les tôles de protection et dispositifs de sécurité
doivent être correctement  xés lors de la mise en service
de l’appareil.

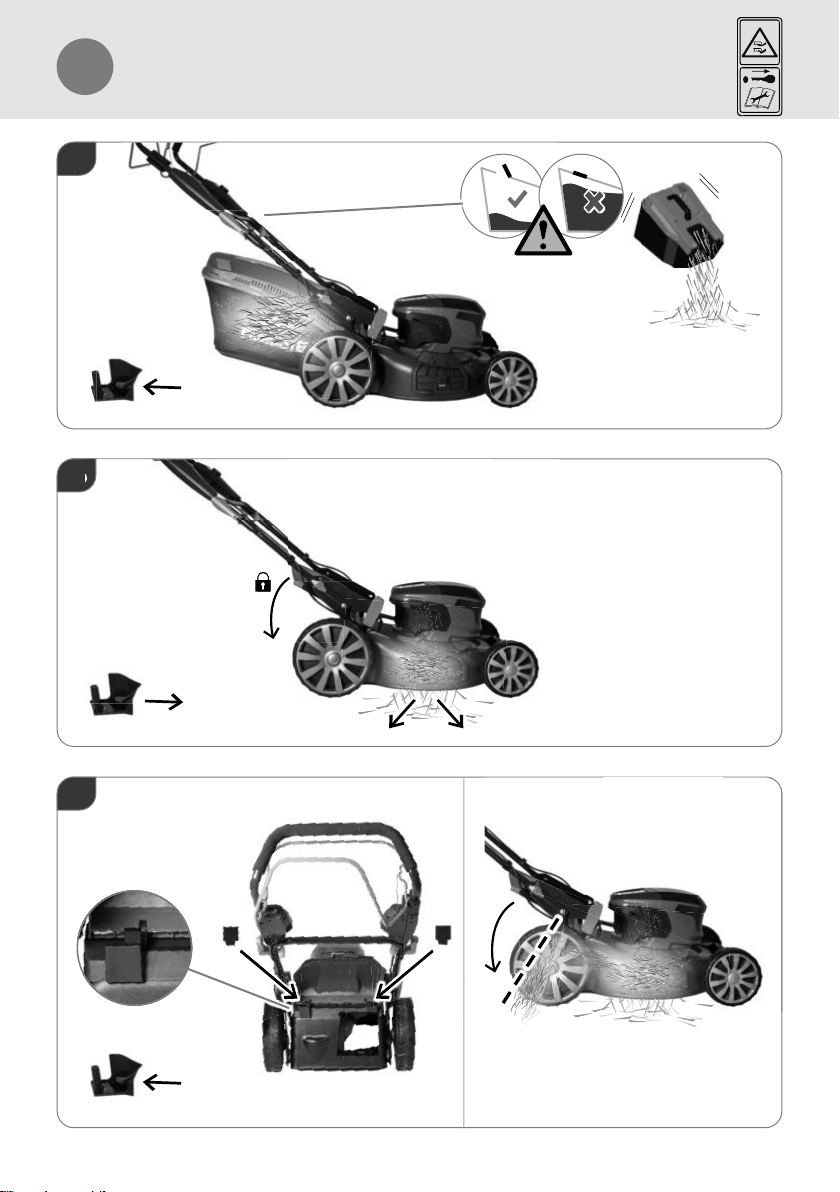

Ne retirez jamais le sac de ramassage lorsque l‘appareil est
en marche.

Démarrez le moteur uniquement lorsque vos pieds se
trouvent à une distance de sécurité des outils de coupe.

N‘inclinez pas l‘appareil lors de la mise en marche.
Ne démarrez pas l‘appareil si vous vous trouvez devant la

goulotte d‘éjection.
Ne mettez jamais les mains sous le corps du boîtier lorsque

l‘appareil est en marche. Respectez une distance de sécuri­té de la goulotte d‘éjection.

Evitez les démarrages intempestifs. Mettez-vous toujours
dans la position de démarrage lorsque vous tirez la corde
de démarrage.

Avant d‘intervenir sur l‘appareil ou de procéder au réglage,
arrêtez le moteur, retirez la clé de contact et attentez que
la lame soit arrêtée.

AVERTISSEMENT

Risque de blessure
Les pierres ou terre éjectées peuvent provoquer des

blessures.
Avant de commencer à tondre, contrôlez si aucun objet

étranger ne se trouve sur la surface à tondre.
Veillez à ce que le sac de ramassage soit bien accroché.
Portez des lunettes de protection lors du travail.

• Arrêtez l‘appareil et retirez la clé de contact. Attendez
que toutes les pièces rotatives s‘arrêtent et que l‘appareil
refroidisse. Retirez la clé.à chaque fois que vous quittez
l‘appareil.

• Pour libérer une lame bloquée.

• Avant de contrôler la tondeuse, procédez au nettoyage
ou à d‘autres travaux.

• En cas d‘accrochage d‘un corps étranger, contrôlez si la
tondeuse n‘est pas endommagée. Avant de remettre
l‘appareil en marche, procédez aux réparations..

Si l’organe commence à vibrer de façon inhabituelle,
arrêtez le moteur et recherchez immédiatement la cause.
En général, les vibrations sont un signe de problème.
Il est interdit d‘utiliser l‘appareil si les dispositifs de pro­tection sont défectueux ou endommagés. Remplacez les
pièces usées ou endommagées.

Il est interdit de verrouiller l‘interrupteur marche/arrêt et
l‘interrupteur de sécurité.

Dans le cas contraire, l‘utilisateur ou des personnes se
trouvant à proximité pourraient subir de graves blessures
et l‘appareil pourrait être endommagé.

25

FR

FRANÇAIS

Malgré le respect de la notice d‘utilisation, des risques
résiduels cachés peuvent exister.

ATTENTION

Atteinte à la santé résultant des vibrations des mains
et bras en cas d‘utilisation prolongée de l‘appareil
ou lorsque l‘appareil n‘est pas correctement dirigé et
évalué.

Les systèmes d‘amortissement des vibrations ne garan
tissent pas la protection contre la maladie de Raynaud
ou le syndrome du canal carpien. Par conséquent, en cas
d‘utilisation régulière de l‘appareil, il est nécessaire de sur­veiller attentivement l‘état des doigts et des poignets. En
cas d‘apparition des signes des maladies citées ci-dessus,
consultez immédiatement un médecin. An de réduire le
risque de la maladie de Raynaud, maintenez vos mains au
chaud et faites des pauses régulières.

INSTRUCTIONS DE SÉCURITÉ PARTICULIERES CHARGEUR

-

L‘appareil peut tre utilisé par des
enfants à par-tir de 8 ans et par des
personnes ayant des capa-cités
physiques, sensorielles ou mentales
restreintes ou ayant un manque
d‘expérience et / ou de connaissances
s‘ils sont sous surveillance ou ont été
informés de la manipulation sûre de
l‘appareil et ont compris les dangers
qui en résultent.

Les enfants ne doivent pas jouer avec
L‘appareil.

Le nettoyage et la maintenance ne
doivent pas tre eectués par des
enfants sans surveillance.

AVERTISSEMENT

Ne pas essayer de charger des accus
non rechargeables avec ce chargeur

Si le cordon d‘alimentation de cet ap­pareil est endommagé, il doit être rem­placé par le fabricant ou son service
client ou une personne de qualication
similaire an d‘éviter tout danger.

ATTENTION

Endommagement de l‘audition.
Un séjour prolongé à proximité immédiate de
l‘appareil en service peut endommager l‘audition.
Portez une protection auditive!

Les nuisances sonores causées par cet appareil sont
inévitables. Eectuez les travaux très bruyants aux horaires
autorisés et destinés à cet eet. Observez, le cas échéant,
des périodes de pause et limitez la durée du travail au
strict nécessaire. Pour votre protection personnelle et celle
des personnes se trouvant à proximité, une protection
auditive adéquante est requise.

Les indications relatives aux émissions sonores de bruit
sont conformes à la loi sur la sécurité de produit (ProdSG),
voire à la Directive Machines de l’Union Européenne: le
niveau de pression acoustique au lieu de travail peut
dépasser 80 dB (A). Dans ce cas il convient de prévoir des
mesures de protection acoustique pour l’opérateur(par ex.
port de protègeoreilles).

Protection contre le bruit! Avant la mise en marche,
informez-vous des prescriptions locales.

Lisez attentivement ce mode d‘emploi avant la première
utilisation de l‘appareil et assurez-vous de l‘avoir
bien compris. Familiarisez-vous avec les éléments de
commande et l‘utilisation correcte de l‘appareil.

Respectez toutes les consignes de sécurité gurant dans
le mode d’emploi. Comportez-vous de façon responsable
vis-à-vis des autres personnes. L‘utilisateur est responsable
des accidents et dangers vis-à-vis de tierces personnes.

L’appareil doit être – stockés dans un endroit sec et
protégé du gel.

Aucune particule métallique ne doit pénétrer dans le
compartiment à batterie (risque de court-circuit). N‘utilisez
jamais le chargeur dans un environnement humide
ou mouillé. Utilisez l‘outil uniquement dans des pièces
fermées. Vériez si la tension du secteur correspond aux
données gurant sur la plaque signalétique du chargeur.
Risque d‘électrocution.

Séparez les raccords de câble seulement en tirant sur la
che. Le fait de tirer sur le câble pourrait endommager
le câble ainsi que la che, la sécurité électrique ne serait
alors plus assurée. Le fait de tirer sur le câble pourrait
endommager le câble ainsi que la che, la sécurité
électrique ne serait alors plus assurée.

N‘utilisez jamais le chargeur lorsque le câble, la che ou
l‘appareil lui-même est endommagé par des inuences
extérieures.

Évitez de limiter la fonction de refroidissement en couvrant
les fentes de refroidissement. N‘utilisez pas l‘appareil à
proximité des sources de chaleur ou sur une surface chaude.

N‘ouvrez jamais le chargeur. En cas de panne, contactez un
atelier spécialisé.

Avant la charge, la surface extérieure de la batterie doit être
propre et sèche.

Les chargeurs conviennent exclusivement à la charge de
ces batteries rechargeables
Typ LI 25 / LBA40120 / LBA40240

26

Il est interdit de charger une autre batterie.

BAT TERI E

Chargez les batteries uniquement dans les chargeurs
recommandés par le fabricant. Pour le chargeur qui

convient uniquement pour un certain type de batteries
ou accumulateurs, risque d‘incendie en cas d‘utilisation
avec d‘autres accumulateurs.

Utilisez dans cet outil électrique uniquement des
accumulateurs prévus à cet eet. L‘utilisation d‘autres

accumulateurs peut provoquer des accidents et risque
d‘incendie.

Ne laissez pas un accumulateur non utilisé à pro
ximité des agrafes, monnaies, clés, clous, vis, et
autres petits objets métalliques pouvant engendrer
le pontage des contacts. Un court-circuit entre les

contacts de l‘accumulateur peut provoquer des brûlures
ou un incendie.

Une mauvaise utilisation peut engendrer des fuites
de liquide de l‘accumulateur. Évitez le contact avec ce
liquide. En cas de contact accidentel, rincez à l‘eau. En
cas de contact avec les yeux, consultez un médecin.

Le liquide s‘écoulant de la batterie peut provoquer
l‘irritation de la peau ou des brûlures.

Une utilisation incompétente ou l‘utilisation d‘un
accumulateur endommagé peut provoquer des fuites de
vapeurs. Amenez de l‘air frais et contactez un médecin
en cas de problèmes. Les vapeurs peuvent irriter les voies
respiratoires.

-

FR

FRANÇAIS

Retirez la batterie de l‘appareil si elle n‘est pas utilisée
pendant une longue période.

AVERTISSEMENT

Risque d‘incendie ! Risque d‘explosion!
N‘utilisez jamais des accumulateurs endommagés, défec

tueux ou déformés. N‘ouvrez jamais un accumulateur, ne
l‘endommagez pas et ne le faites pas tomber.

Ne chargez jamais la batterie dans un environnement avec
acides et matières légèrement inammables.

Protégez la batterie de la chaleur et du feu.
Utilisez la batterie seulement dans l‘étendue des tempéra­tures de +10°C à +40°C.
Ne la posez jamais sur des corps de chaue et ne l‘exposez
pas trop longtemps aux rayons du soleil.
En cas de forte charge, laissez-la d‘abord refroidir.

Court-circuit - ne shuntez pas les contacts de
l‘accumulateur avec des pièces métalliques.

Lors de la liquidation, le transport ou le stockage, il est
nécessaire d‘emballer l‘accumulateur (sac en plastique,
boîte) ou de coller les contacts.

-

ENTRETIEN

DANGER

Avant tous les travaux de réglage, de nettoyage
et d‘entretien, arrêtez l‘appareil et retirez la clé
de contact. Attendez que toutes les pièces en
rotation s‘arrêtent et l‘appareil refroidisse.

Garder la mains à l‘écart de l’outil de coupe et
des autres pièces en mouvement. Les doigts
peuvent parvenir dans le mécanisme de coupe
et être sectionnés ou blessés.

Après chaque intervention, nettoyer soigneusement la
machine et éliminer la saleté et les déchets, réparer ou
remplacer les pièces endommagées.

Contrôlez régulièrement l‘usure et le vieillissement du
bac de ramassage.

Nettoyez régulièrement la goulotte d‘éjection et le capot.
Maintenez la machine et en particulier les orices

d‘aération propres. Ne pulvérisez jamais d‘eau sur
l‘appareil !

Ne nettoyez pas l‘appareil et sec composants à l’aide de
solvants et de liquides inammables ou toxiques. Utilisez
uniquement un chion humide, en veillant d’abord à ce
que la che soit débranchée de la prise électrique.

Veillez à ce que tous les écrous, boulons et vis soient bien
serrés pour vous assurer que le matériel est en bonne
condition de fonctionnement;

Seul un appareil régulièrement entretenu et réparé
peut donner satisfaction. Un entretien insusant peut
engendrer des accidents et des blessures.

Les réparations et travaux non décrits dans ce mode
d‘emploi doivent être eectués uniquement par un
personnel qualié agréé.

Utilisez uniquement des accessoires et des pièces de
rechange d’origine. L‘utilisation d‘autres pièces détachées
peut engendrer des accidents/blessures de l‘utilisateur.
Dans ce cas, le fabricant décline toute responsabilité.

Si vous avez besoin d‘accessoires ou de pièces de rechan
ge, veuillez vous adresser à notre service après-vente.

27

-

FR

FRANÇAIS

ENTREPOSAGE

L’appareil doit être – stockés dans un endroit sec et
protégé du gel.

Enfermez l’appareil dans un endroit approprié an
d’éviter toute utilisation non autorisée.

RÉSOLUTION D’UNE PANNE

Laissez refroidir le moteur avant d’entreposer l’appareil
dans une pièce fermée.
Pièce de rechange: couteau

Article No de couteau: 7010620

Panne

Le moteur ne démarre
pas



Marche irrégulière,
fortes vibrations

Mauvaise puissance de
tonte/de saisie

L‘herbe n‘est pas
ramassée.

Cause

Batterie vide Chargez la batterie
Batterie défectueuse Contacter le service client
La clé de contact n‘est pas insérée Veuillez observer les conseils du ou il

L‘interrupteur principal ou l‘arc de sécurité
n‘est pas actionné.

Lame endommagée Remplacez la lame
Lame desserrée Contrôlez la xation de la lame et serrez-la
Lame émoussée Faites aûter ou remplacer la lame

Batterie défectueuse Contacter le service client
Sac de ramassage bouché Videz le sac de ramassage
Hauteur de coupe non réglée Réglez la hauteur de coupe
Goulotte bouchée. Nettoyez la goulotte d‘éjection.

Bac de ramassage rempli. Videz le sac de ramassage
Herbe trop mouillée. Tondez lorsque le temps est sec.

ÉLIMINATION

Au cas où votre appareil devenait un jour
inutilisable ou si vous n’en aviez plus l’usage, ne
jetez en aucun cas l’appareil avec les déchets
ménagers, mais veillez à un recyclage conforme
aux principes écologiques.

recyclage. Les éléments en matière synthétique et en
métal seront séparés et réutilisés. Votre commune ou
l’administration urbaine vous fourniront tous les rens
eignements à ce sujet.

Allez déposer l’appareil dans un centre de

Suppression

démarre, mais s’arrête
Veuillez observer les conseils du ou il

démarre, mais s’arrête

Ne pas éliminer les piles avec les déchets ménagers. En
tant que consommateur, vous êtes tenu de retourner les
piles ou les accus selon les directives légales. Quand votre
appareil sera hors d‘usage, vous enlèverez les piles et les
accus de l‘appareil et vous les éliminerez séparément.
Vous pouvez remettre les piles ou accus au point de
ramassage local de votre commune ou chez votre fournis
seur (point de vente) habituel.

Éliminez les accumulateurs lorsqu‘ils sont déchargés.

­Nous recommandons d‘envelopper les pôles par une
bande adhésive, de façon à les protéger du court-circuit.
N‘ouvrez jamais un accumulateur.

-

CONDITIONS DE GARANTIE

Indépendamment des obligations ressortant du contrat
de vente conclu par le fournisseur avec le consomma­teur nal, nous accordons pour cet appareil la garantie
suivante:

La période de garantie est de 84 mois et entre en vigueur
à la remise de l‘outil qui sera justiée par présentation du
bon d‘achat original. Les pièces d‘usure, les accus et les
dommages dus à l‘utilisation de pièces non conformes, à
des réparations eectuées avec des pièces non originales,
à l‘exercice de la force, à des coups, une destruction ou

28

une surcharge intentionnelle du moteur sont exclus de la
garantie. Les échanges sous garantie ne concernent que
les pièces défectueuses et non les appareils complets.
Les réparations sous garantie ne peuvent être eectuées
que par des ateliers autorisés ou par le service après­vente de l‘usine. La garantie s‘éteint en cas d‘intervention
étrangère au fournisseur agréé. La garantie n’est pas
valable en cas d’usage commercial du produit.

Les frais de port, d‘expédition et autres frais annexes sont
à la charge du client.

DÉCLARATION DE CONFORMITÉ POUR LA CE

Nous, ikra GmbH, Schlesierstraße 36, D-64839
Münster, déclarons sous notre seule responsabilité que

le produit

Tondeuse à gazon sur batterie PMARM 4051VS

faisant l’objet de la déclaration sont conformes aux
prescriptions fondamentales en matière de sécurité et de
santé stipulées dans les Directives de la

2006/42/CE (directive CE sur les machines)
2014/30/UE (directive EMV)
2011/65/UE (directive RoHS)
2000/14/CE + 2005/88/CE (directives en matière de
bruit)

modi cations inclues. Pour mettre en pratique dans les
règles de l’art les prescriptions en matière de sécurité
et de santé stipulées dans les Directives de la CEE, il a
été tenu compte des normes et/ou des spéci cations
techniques suivantes:

EN 60335-1:2012+A11:2014+A13:2017+A1:2019+
A2:2019+A14:2019
EN 60335-2-77:2010
EN 62233:2008
EN 55014-1:2017/A11:2020
EN 55014-2:2015
EN IEC 63000:2018

Numéros de série de 3229100000001 à 3229199999999

,

FR

FRANÇAIS

L‘objet décrit ci-dessus de la déclaration est
conforme à la directive 2011/65/UE du Parle­ment européen et du Conseil du 8 juin 2011
concernant la limitation de l‘utilisation de certaines sub­stances dans les appareils électriques et électroniques.

Procédure d’évaluation de conformité voir annexe VI /
directive 2000/14/CE

Service administratif cité: 0905, Intertek Deutschland
GmbH, Stangenstraße 1, 70771 Leinfelden-Echterdingen

Niveau de puissance acoustique mesuré 93,52 dB (A)
Niveau de puissance acoustique garanti 98 dB (A)

L’année de fabrication est indiquée sur la plaque de
l’appareil et est également repérable sur le numéro de
série consécutif.

Münster, 2021-09-09
Matthias Fiedler

Matthias Fiedler

Senior Product Manager

La documentation technique est conservée par:
Matthias Fiedler, Ikra GmbH, Schlesierstrasse 36,
64839 Münster, Germany

Ikra GmbH

Nous, ikra GmbH, Schlesierstraße 36, D-64839
Münster, déclarons sous notre seule responsabilité que
le produit
déclaration sont conformes aux prescriptions fondamen­tales en matière de sécurité et de santé stipulées dans les
Directives de la

2014/30/EU (directive EMV)
2014/35/EU ((directive de basse tension)
2011/65/UE (directive RoHS)

modi cations inclues. Pour mettre en pratique dans les
règles de l’art les prescriptions en matière de sécurité
et de santé stipulées dans les Directives de la CEE, il a
été tenu compte des normes et/ou des spéci cations
techniques suivantes:

EN 60335-1:2012+A11:2014+A13:2017+A1:2019
+A2:2019+A14:2019
EN 60335-2-29:2004+A2:2010
EN 62233:2008
EN 55014-1:2017
EN 55014-2:2015
EN 61000-3-2:2014
EN 61000-3-3:2013
EN IEC 63000:2018

Nous, ikra GmbH, Schlesierstraße 36, D-64839 Müns­te r, déclarons sous notre seule responsabilité que le pro-

duit
sont conformes aux prescriptions fondamentales

en matière de sécurité modi cations inclues. Pour mettre
en pratique dans les règles de l’art les prescriptions en

matière de sécurité et de santé stipulées dans les Directi­ves de la CEE, il a été tenu compte des normes et/ou des

spéci cations techniques suivantes:

EN 62133-2: 2017
UN 38.3

Chargeur CGA405

accu LBA40240-1

, faisant l’objet de la

, faisant l’objet de la déclaration

L’année de fabrication est indiquée sur la pla­que de l’appareil et est également repérable
sur le numéro de série consécutif.

Münster, 2021-09-09
Matthias Fiedler

Matthias Fiedler

Senior Product Manager

La documentation technique est conservée par:
Matthias Fiedler, Ikra GmbH, Schlesierstrasse 36,
64839 Münster, Germany

L’année de fabrication est indiquée sur la
plaque de l’appareil et est également
repérable sur le numéro de série consécutif.

Münster, 2021-09-09
Matthias Fiedler

Matthias Fiedler

Senior Product Manager

La documentation technique est conservée par:
Matthias Fiedler, Ikra GmbH, Schlesierstrasse 36,
64839 Münster, Germany

Ikra GmbH

Ikra GmbH

29

GB

ENGLISH

TECHNICAL DATA

Cordless lawn mower PMARM 4051VS

Battery voltage 40V DC
Battery capacity 2 x 4,0 Ah
Idling speed n

0

Cutting diameter 508 mm
Collection bag capacity 65 l
Type of protection IPX1
Weight with battery 2 x 4,0 Ah 32,1 kg

Noise details

Measured according to
Sound pressure level L
Sound power level L

1)

EN 60335; Uncertainty K = 3 dB (A)

1)

pA

2)

WA

2)

2000/14/EG & 2005/88/EG

Vibration details

Total vibration values (triaxial vector sum) Determined properly EN 60335,
Uncertainty K = 1,5 m/s

Vibration emission value a

2

h

Recommended battery types
Recommended chargers CGA402 / CGA405

-1

2800 min

78,8 dB(A)
98 dB (A)

2

2,57 m/s
Typ LI 25 / LBA40240-1

Battery Charger CGA405

Input voltage 200 - 240 V
Frequency

50/60 Hz
Output voltage 40 V
Output current 5,1 A

Battery

Typ LI 25 / LBA40240-1

Battery voltage 40 V
Battery capacity (Li-Ion) 4,0 Ah
Battery power 144 Wh

Recommended chargers CGA402 / CGA405
Input power 250 W
Recommended battery

types

Typ LI 25 / LBA40240-1

Technical changes reserved.
WARNING: The declared vibration emission level represents the main applications of the tool. However if the tool is

used for di erent applications, with di erent accessories or poorly maintained, the vibration emission may di er. This
may signi cantly increase the exposure level over the total working period.

The vibration emission level will vary because of the ways in which a power tool can be used and may increase above
the level given in this information sheet.
The vibration emission level may be used to compare one tool with another.

It may be used for a preliminary assessment of exposure.
An accurate estimate of the vibratory load shouldalso take into account the times when the tool isshut down or when

it is running but not actually inuse. This may signi cantly reduce the vibratoryload over the total working period.
Identify additional safety measures to protect theoperator from the e ects of vibration such as:maintain the tool and

the accessories, keep thehands warm, organisation of work patterns.

30

SYMBOLS

stop

DANGER!

Non-observance will result in the risk of serious injury or
death to oneself or others.

WARNING

Non-observance will result in the risk of injury to oneself
or others.

CAUTION

Non-observance will result in the risk of injury to oneself
or others.

NOTE

These give details or further information on what has
already been said, in the aim to prevent damage to the
machine.

GB

ENGLISH

Keep  ngers and feet away.
Warning against sharp knives. Knives keep
running for a short time after the appliance is
switched o .

Switch the appliance o and remove the contact
key before any adjustment, cleaning and servi­cing work.

Warning against dangerous voltage
Be careful when going backwards – risk of

tripping!

Keep dry at all times.
Do not expose the appliance to rain and do not
use it in wet or moisture conditions.

CAUTION Blades run down. Wait until all rotating
parts have stopped.

Idling speed n

0

Warning/caution!

Please read the instructions carefully before
starting the machine.

Please read the instructions carefully before
starting the machine

Save all warnings and instructions for future
reference.

Wear eye protective goggles !

Wear ear protectors!

Wear safety cut through resistant shoes with
safety sole and steel toe !

Take the replaceable battery from the
appliance before any extension, cleaning and
servicing works.

Warning against thrown-o items
Do not let other persons get near due to

foreign objects being thrown o .

Cutting diameter

Weight

Battery voltage

V

Direct Current
Battery capacity
Battery voltage / Direct Current
Battery capacity
Battery power

Output voltage

V

Direct Current
Output current

Input voltage / AC Current

~

Frequency, Input power

Typ LI 25

Recommended battery types

Sound power level

98

CE marking

Protect the battery against temperatures above
40°C.

31

GB

ENGLISH

Protect the battery against heat and  re.

Protect the battery against water and moisture.

Safety class II

Charger to be used in closed spaces only.

A

T5

Fuse

SPECIFIED CONDITIONS OF USE

The cordless lawnmower is intended for cutting medium
to large lawns in private home and hobby gardens. Due
to the physical danger to the user and other persons, the
lawn mower may not be used for other purposes.

WARNING

Risk of injury

The mower must not be used for cutting bushes, hedges
and thickets, for cutting and mulching creepers or lawns
on roofs or in balcony boxes. The mower must also not be
used as a crusher for mulching tree cuttings and hedges or
levelling any terrain roughness.

SAFETY INSTRUCTIONS

Read and understand the operating instructions before
using the appliance. Familiarise with the control ele­ments and how to use the appliance properly.

Abide by all the safety measures stated in the service ma­nual. Act responsibly toward third parties. The operator is
responsible for accidents or risks to third parties.

Never allow children or people unfamiliar with these
instructions to use the lawn mower.

Local regulations may stipulate the minimum age of the
use r.

Keep children and other persons including animals in a
safe distance when using the appliance.

Persons over 16 years of age can only workon the appli­ance.An exception includes youngsters trained in order
to reachknowledge under supervision of the trainer
duringoccupational education.

Do not dispose electric tools, batteries/re­chargeable batteries together with household
waste material. Electric tools and batteries
that have reached the end of their life must
be collected separately and returned to an
environmentally compatible recycling facility.
Check with your local authority or retailer for
recycling advice and collection point.

Deliver the batteries to a collection centre of
old batteries where they will be recycled in an
environmentally friendly way.

Do not use this product in any other way as stated for
normal use. Not observing general regulations in force
and instructions from this manual does not make the
manufacturer liable for damages.

Please note that permissible uses for the tool could be
limited by national regulations. It is necessary to comply
with the regulations applicable in the country where the
truck is used.

Do not use the device near  ammable liquids or gases.
Risk of  re and explosion in case of short circuit.

DANGER!

Warning: This power tool generates an electromagnetic
 eld during operation. Under certain circumstances, this
 eld may a ect active or passive medical implants. To
reduce the risk of serious or fatal injury, we recommend
that individuals with medical implants consult your physi­cian and the manufacturer of the medical implant before
operating the machine.

WARNING

Wear personal protective equipment.

• Always wear goggles when using the machine.

• Wear ear protectors!

• Wear solid shoes and long trousers.

• Do not wear loose clothing or jewels. Hear, clothing and
gloves must be out of reach of moving parts as they
could get caught by the rotating parts. Do not use the
appliance when barefooted or in open sandals.

• Use protective gloves when handling the blades.

32

GB

ENGLISH

Carefully check the terrain where the appliance is going
to be used and remove all objects that could get caught
or thrown o by the appliance such as stones, branches,
wires, animals, etc.

Before using, always visually inspect to see that the
blades, blade bolts and cutter assembly are not blunt,
worn or damaged. Replace worn or damaged blades and
bolts in sets to preserve balance;

Do not use the appliance if you are tired, ill, under in u­ence of drugs, alcohol drinks or medicaments.

Do not overreach. Keep proper footing and balance at all
times.Be careful when going backwards – risk of tripping!

Provide adequate lighting or good lighting conditions
when working with the machine. Poor lighting/light
conditions represent a high safety risk.

Avoid operating the equipment in wet grass, where
feasible;

Walk! Never run!
Make sure your posture is safe, especially on slopes. Do

not cut on too steep slopes. Be particularly careful when
changing travelling direction on slopes.

Always operate rotary machines with wheels at a right
angle to the slope and not up and down.

Pay maximum attention when turning around and pulling
the appliance to you.

WARNING

Risk of injury
Rotating blades may lead to serious injuries by cutting

or amputating parts of the body.

• Switch the mower o whenever carrying or inclining it or
when being outside a grass area. Wait until all rotating parts
have stopped.

• All protection covers and safety devices must be correct­ly attached to operate the device.

• Never remove the collection bag when the machine is
being operated.

• Do not start the engine before your feet are in a safe
distance from the cutting tools.

• Do not incline the appliance when being started.

• Do not start the appliance when you are standing in front
of the ejection opening.

• Never touch under the housing body when the engine
is running. Keep a distance from the ejection opening
at all times.

• Avoid any inadvertent starting of the engine. Make sure,
that the control lever is always in ‘Start’ position when
you pull the starter rope.

• Any works / adjusting on the machine to be only perfor­med with the engine switched o , contact key taken out
and when the mowing blade is not moving.

WARNING

Risk of injury
Thrown-o stones or soil may lead to injuries.

• Before mowing, check the area to be mowed for any
undesirable objects.

• Make sure the collection bag is properly suspended.

• Wear safety goggles when working.

• Stop the machine and take out the contact key. Wait
until all rotating parts have stopped and the unit has
cooled down. Take out the key.whenever you leave the
lawnmower.

• To release a blocked blade.

• Clean the mower or do any other works before checking
the mower.

• Check the machine if working perfectly after catching
an undesirable object. Repairs must be executed before
putting the machine into operation again..

If the appliance starts abnormally vibrating, switch the
engine o and search for the cause immediately. General­ly, vibrations are a warning against operating failure.
The appliance must not be used if damaged or safety
equipment is defective. Replace any worn-out and
damaged parts.

The ON/OFF switch and safety switch must not be locked.
When working with this machine, do not use spare parts

other than those recommended by us. Using spare parts
not recommend by us can result in serious injuries to
persons or damage to the machine.

Despite the observance of the operating instructions
there still may be some hidden residual risks.

CAUTION

Damage to health arising from vibrations to hand
and arms if the device is used for a long time or if the
device is not guided and evaluated properly.

Vibration damping systems are no guaranteed protection
against white  nger disease or carpal tunnel syndrome.
Therefore, it is necessary to carefully check the state of
your  ngers and wrist if you have regularly used the appli­ance for a long time. If any symptom of the diseases above
appears, seek medical advice immediately. To reduce the
white  nger disease risk, keep your hands warm and take
regular breaks during your work.

33

GB

ENGLISH

CAUTION

Hearing damage
A longer stay in the immediate vicinity of the running
unit may cause hearing damage. Wear ear protectors!

When working with the device, a certain level of
noise cannot be avoided. Noisy work should be
scheduled for hours, during which it is allowed by
statute or other local regulations. Adhere to any
applicable rest times and limit your working time to
the necessary minimum time.

For your personal protection and the protection of people
nearby, suitable hearing protection must be worn.

Noise emission information in accordance with the
German Product Safety Act (ProdSG) and the EC Machine
Directive: the noise pressure level at the place of work can
exceed 80 dB(A). In such cases the operator will require
noise protection (e.g. wearing of ear protectors).

SAFETY INSTRUCTIONS BATTERY CHARGER

This appliance can be used by child­ren aged from 8 years and above and
persons withreduced physical, sensory
or mental capabilities or lack of ex

­perience and knowledge if theyhave
been given supervision or instruction
concerning use of the appliance in a
safe way andunderstand the hazards
involved.

Children shall not play with the appli

-

ance.
Cleaning and user maintenance shall

not be made by children without
supervision.

WARNING

Do not try to charge non-rechargeable
batteries with this charger.

If the power cord of this device is
damaged, it must be replaced by the
manufacturer or his customer service
or a similarly qualied person in order
to avoid hazards.

Please do also consider any local regulations concerning
noise protection!

Read and understand the operating instructions before
using the appliance. Familiarise with the control elements
and how to use the appliance properly.

Abide by all the safety measures stated in the service
manual. Act responsibly toward third parties. The operator
is responsible for accidents or risks to third parties.

The appliance must be stored in a dry place and protected
from frost.

No metal parts may enter the shaft to slide the battery (risk
of short circuit).

Never use the charger in moist or wet conditions. Suitable
for indoor areas only.

Make sure the system voltage corresponds to the charger
type plate details. There is a risk of electric shock.

Cable connections to be separated by pulling the plug
only. Pulling the cable could damage both the cable
and plug. As a result, electric safety would no longer be
guaranteed.

Never use the charger when the cable, plug or the machi
ne is damaged by external inuences. In case damage let
repaired in authorized workshop

Make sure the cooling function is not limited by covering the
cooling slots. Do not operate the appliance near heat sources
or on a ammable surface.

Never open the charger. Contact a specialised workshop in
case of any defect.

The outer battery surface must be clean and dry before the
battery starts being charged.

Chargers are exclusively suitable to charge these replace
able batteries:

Typ LI 25 / LBA40120 / LBA40240
Charging any other battery is not allowed.

-

-

34

BAT TERY

Recharge only with the charger speci ed by the
manufacturer. A charger that issuitable for one type

of battery pack may create a risk of  re when used with
anotherbattery pack.

Use power tools only with speci cally designated bat­tery packs. Use of any otherbattery packs may create a

risk of injury and  re.

When battery pack is not in use, keep it away from
other metal objects, like paperclips, coins, keys,
nails, screws or other small metal objects, that can
make aconnection from one terminal to another.

Shorting the battery terminals together maycause burns
or a  re.

Under abusive conditions, liquid may be ejected
from the battery; avoid contact. Ifcontact acciden­tally occurs,  ush with water. If liquid contacts eyes,
additionallyseek medical help.Liquid ejected from the

battery may cause irritation or burns.
Vapours may leak out in case of unauthorised use or

when using a damaged accumulator. Bring fresh air and
seek medical advice if experiencing di culties. Vapours
may irritate the respiratory system.

Remove the battery from the device if it is not going to be
used for a long period of time.

MAINTENANCE

DANGER!

Switch the appliance o and remove the contact
key before any adjustment, cleaning and
servicing work. Wait until all rotating parts have
stopped and the appliance has cooled down.

Keep hands away from all cutting edges and
moving parts. Fingers can be pulled into cutting
carriage and be cut or crushed.

After every work stint, clean the machine thoroughly
to remove all dust and debris, and repair or replace any
faulty parts.

Check the collection bag at regular intervals for any wear
and aging.

Clean the ejection opening and cover at regular intervals.
Keep the device, in particular the air vents, clean at all

times. Never spray water on the device body!

GB

ENGLISH

WARNING

Risk of  re! Risk of explosion!

Never use damaged, defective or deformed accumulators.
Never open or damage the accumulator or let it fall on the
ground.

Never charge the battery in an environment with acids
and easily  ammable materials.

Protect the battery against heat and  re.
Battery to be used at the ambient temperatures between
10°C and +40°C only.
Never put the battery on heaters and do not expose it to
strong sunlight for a long time.
After being subject to heavy load, let the battery cool
down  rst.

Short circuit - do not bridge the accumulator contacts with
metal parts.

The accumulator must be packaged (plastic bag, box) or
accumulator contacts must be sealed up for accumulator
disposal, transport or storage.

Never clean the machine and its components with
solvents,  ammable or toxic liquids. Us only a damp cloth
making.

Keep all nuts, bolts and screws tight to be sure the equip­ment is in safe working condition;

Only a regularly maintained and treated appliance can
serve as a satisfactory aid. Insu cient maintenance and
care can lead to unforeseen accidents and injuries.

Repairs and works speci ed in these Instructions may
only be performed by quali ed authorised sta .

Use only original accessories and original spare parts.
Using other spare parts can result in accidents/injuries of
the user. The manufacturer will not be liable for any such
damage.

Please contact our service department if you need acces­sories or spare parts.

STORAGE

The appliance must be stored in a dry place and pro­tected from frost.

Lock the device in a proper place to protect it from
unauthorised use.

Let the engine cool down, before you store the device in
a closed room.

Spare part: knife
Item Knife No: 7010620

35

GB

ENGLISH

FAILURE REMOVAL

Defect

The motor does not start

Unsteady running,
strong vibrations

Poor mowing/catching
performance

Grass is not collected Blocked channel Clean the ejection channel

Cause

 Battery is empty Charge the battery

Battery is defective Contact customer service
Contact key is not inserted Refer to the instructions in these operating

Main switch or safety arch is not controlled Refer to the instructions in these operating

Blade is damaged Replace the blade
Blade is loose Check and tighten the blade clamping
Blade is blunt Have the blade sharpened or replaced

Battery is defective Contact customer service
Collection bag is blocked Empty the collection bag
Mowing height adjustment not regulated Adjust the mowing height

Full collection bag Empty the collection bag
Too wet grass Cut in dry weather

Removal

instructions.

instructions.

DISPOSAL

If your device should become useless some­where in the future or you do not need it any
longer, do not dispose of the device together
with your domestic refuse, but dispose of it in
an environmentally friendly manner.

Please dispose of the device itself at an accor
ding collecting/recycling point. By doing so, plastic and
metal parts can be separated and recycled. Information
concerning the disposal of materials and devices are
available from your local administration.

Batteries are not to be put into the rubbish. As a consu
mer you are legally obliged to return used batteries and
accumulators. At the end of the duration of your appara­tus, the batteries or accumulators have to be taken from
the apparatus, disposing of them separately. You have the
possibility of delivering your old batteries and accumula-

­tors to the local collecting points of your municipality or

to your dealer or to the distribution centers.
Dispose of the batteries when discharged. We recom

mend applying an adhesive tape on the poles to protect
them against short circuit. Never open the battery.

-

-

WARRANTY

For this tool, the company provides the end user - inde­pendently from the retailer‘s obligations resulting from
the purchasing contract - with the following warranties:

The warranty period is 84 months beginning from the
hand-over of the device which has to be proved by the
original purchasing document. Wearing parts, rechargea
ble batteries and defects caused by the use of non tting
accessories, repair with parts that are not original parts
of the manufacturer, use of force, strokes and breaking
as well as mischievous overloading of the motor are
excluded from this warranty. Warranty replacement does
only include defective parts, not complete devices. War-

36

ranty repair shall exclusively be carried out by authorized
service partners or by the company‘s customer service. In
the case of any intervention of not authorized personnel,
the warranty will be held void. The warranty shall not
apply to commercial use of the product.

All postage or delivery costs as well as any other subse

­quent expenses will be borne by the customer.

-

EC DECLARATION OF CONFORMITY

We, ikra GmbH, Schlesierstraße 36, D-64839 Münster,
declare under our sole responsibility that the

Cordless lawn mower PMARM 4051VS

to which this declaration relates correspond to the rele­vant basic safety and health requirements of Directives

2006/42/EC (Guideline of Machines)
2014/30/EU (EMC-Guideline)
2011/65/EU (RoHS-Guideline)
2000/14/EC + 2005/88/EC (noise directive)

For the relevant implementation of the safety and health
requirements mentioned in the Directives, the following
standards and/or technical specifcation(s) have been
respected:

EN 60335-1:2012+A11:2014+A13:2017+A1:2019+
A2:2019+A14:2019
EN 60335-2-77:2010
EN 62233:2008
EN 55014-1:2017/A11:2020
EN 55014-2:2015
EN IEC 63000:2018

Serial numbers from 3229100000001 to 322919999999

We, ikra GmbH, Schlesierstraße 36, D-64839 Münster,
declare under our sole responsibility that the

Battery Charger CGA405

relates correspond to the relevant basic safety and health
requirements of Directives

2014/30/EU (EMC-Guideline)
2014/35/EU (Low Voltage Guideline)
2011/65/EU (RoHS-Guideline)

For the relevant implementation of the safety and health
requirements mentioned in the Directives, the following
standards and/or technical specifcation(s) have been
respected:

EN 60335-1:2012+A11:2014+A13:2017+A1:2019
+A2:2019+A14:2019
EN 60335-2-29:2004+A2:2010
EN 62233:2008
EN 55014-1:2017
EN 55014-2:2015
EN 61000-3-2:2014
EN 61000-3-3:2013
EN IEC 63000:2018

We, ikra GmbH, Schlesierstraße 36, D-64839 Münster,
declare under our sole responsibility that the

LBA40240-1

spond to the relevant basic safety and health require­ments of Directives incl. modi cations. For the relevant
implementation of the safety and health requirements

mentioned in the Directives, the following standards and/
or technical speci cation(s) have been respected:

EN 62133-2: 2017
UN 38.3

, to which this declaration relates corre-

, to which this declaration

,

Battery

GB

ENGLISH

The object of the declaration described abo­ve complies with the provisions of Directive
2011/65/EU of the European Parliament and
of the Council of 8 June 2011 on the restricti­on of the use of certain hazardous substances in electrical
and electronic equipment.Conformity assessment
method to annex VI / Directive 2000/14/EC

Noti ed Body: 0905, Intertek Deutschland GmbH, Stan­genstraße 1, 70771 Leinfelden-Echterdingen

Measured sound power level 93,52 dB (A)
Guaranteed sound power level 98 dB (A)

The year of manufacture is printed on the nameplate and
can be additionally retrieved via the consecutive serial
number.

Münster, 2021-09-09
Matthias Fiedler

Matthias Fiedler

Senior Product Manager

Maintenance of technical documentation:
Matthias Fiedler, Ikra GmbH, Schlesierstrasse 36,
64839 Münster, Germany

The year of manufacture is printed on the
nameplate and can be additionally retrieved
via the consecutive serial number.

Münster, 2021-09-09
Matthias Fiedler

Matthias Fiedler

Senior Product Manager

Maintenance of technical documentation:
Matthias Fiedler, Ikra GmbH, Schlesierstrasse 36,
64839 Münster, Germany

The year of manufacture is printed on the
nameplate and can be additionally retrieved
via the consecutive serial number.

Münster, 2021-09-09
Matthias Fiedler

Matthias Fiedler

Senior Product Manager

Maintenance of technical documentation:
Matthias Fiedler, Ikra GmbH, Schlesierstrasse 36,
64839 Münster, Germany

Ikra GmbH

Ikra GmbH

Ikra GmbH

37

SERVICE

Aktuelle Service-Adressen finden Sie immer unter:
Latest service adresses can be found under:
Vous trouvez nos adresses SAV sous:
Las direcciones actuales para asistencia técnica las encuentran siempre con:

www.ikramogatec.com

DE l Ikra Mogatec - Service

c/o Mogatec Moderne Gartentechnik GmbH
Max-Wenzel-Str. 31
09427 Ehrenfriedersdorf

03725 449-335



[email protected]



AM l UNITOOLS LLC

Davit Anhaght, 4
0002 Yerevan

[phone]



[email protected]



AT l ikra - Reparatur Service

c/o Mogatec Moderne Gartentechnik GmbH
Max-Wenzel-Str. 31
09427 Ehrenfriedersdorf - Deutschland

[phone]



[email protected]



BE l Muldertechniek

Noorderkijl 1
9571 AR 2 e Exloermond

[phone]



[email protected]



BG l DEZMOMOTORS LTD

Drujba1, 5038 Str, near block 86a

1592 Sofi a

[phone]



[email protected]



CH l ikra - Reparatur Service

c/o Mogatec Moderne Gartentechnik GmbH
Max-Wenzel-Str. 31
09427 Ehrenfriedersdorf - Deutschland

0 800 89 72 43



[email protected]



CY l Lambrou Agro Ltd.

11 Othellos Street, Dali Industrial Zone
2540 Nicosia

[phone]



[email protected]



GentlemansTools s.r.o.

CZ l

Nádražní 1585

Turnov 51101

[phone]



[email protected]



FR l ikra Service France

20 Rue Hermes ZI de la Vigne, Bâtiment 5
31190 Auterive

[phone]



[email protected]



GB l BGR8 Ltd. c/o Seabourne Group

South Portway Close
Round Spinney
GB-Northampton, NN3 8RH

UK/N.Ireland: 0344 824 3524



[email protected]



GR l Vrontani P. Christina

3 Molas Street
13679 Aharnes

[phone]



[email protected], [email protected]



HR l VAR - ERCO d.o.o.

Stipana Vilova 14A
10090 ZAGREB

[phone]



[email protected]



HU l Tooltechnic Kft.

Vaskapu Utca 10-14,
H-1097 Budapest

[phone]



[email protected]



IN l Agritech Floritech Inc.

206 - B Rajindera Arihant Tower
B-1 Community Centre Janak Puri
New Delhi - 110058 / India

[phone]



info@agrifl oritech.com



IR l BGR8 Ltd. c/o Seabourne Group

South Portway Close, Round Spinney
Northampton, NN3 8RH

[phone]



[email protected]



IT l Ikra Service Italia, by BRUMAR

Loc. Valgera 110/B
14100 ASTI (AT)

[phone]



[email protected]



MD l OLSOM S.R.L.

Mateevici Str., 38/1
2009 Chisinau

[phone]



[email protected]



NL l Muldertechniek

Noorderkijl 1
9571 AR 2 e Exloermond

[phone]



[email protected]



NO l Maskin Importoren AS

Verpetveien 34
1540 Vestby

[phone]



[email protected]



PL l Victus-Emak Sp. z.o.o.

ul. Karpia 37
61-619 Poznañ

61 823 83 69



[email protected]



PT l Cabostor LDA.

Zona Ind. do Salgueiro, Lote 29 Pav.B
3530-259 Mangualde

[phone]



[email protected]



RO l BRONTO COMPROD S.R.L.

Str. Corneliu Coposu nr. 35-37
400235 Cluj-Napoca

[phone]



[email protected]



SE l ikra Service Sweden

Verkstadsgatan 8
57341 Tranås

[phone]



[email protected]



SI l BIBIRO d.o.o.

Tržaška cesta 233
1000 Ljubljana

[phone]



[email protected]



DK l Bahn-Larsen

Skov- Have- og Parkmaskiner

Vinkelvej 28
7840 Hoejslev

[phone]



[email protected]



EE l

Hooldusbuss OÜ

Kabelikopli tee, 5
79221 Kohila vald, Raplamaa

[phone]



[email protected]



ES l Yaros Dau SLU

C/ Puigpalter nº 48, Polígono Industrial UP4

17820 Banyoles (Girona)

[phone]



[email protected]



Horario: de 09:00 a 13:00 y 15:00 a 17:00

FI l Railmit Oy

Hakuninvahe 1
26100 Rauma

02-822 2887 arkisin klo. 09.00 – 18.00



posti@railmit.fi



JO l Taha & Qashou Agri Co. (LLC)

205 Mekka Street
Amman 11821, Jordan

[phone]



[email protected]



LT l ikra Lithuania

Kalvarijų g. 206

08314 Vilnius

[phone] / [phone]



[email protected]



Bobinage Georges Back

LU l

53 Rue Nic. Meyers
4918 Bascharage

[phone]



[phone]



MK l FEROELEKTRO D.O.O.

Str.Nikola Parapunov br.35A/3
1000 Skopje

[phone]



[email protected]



SK l AGF Invest s.r.o.

Hliniková 365/39
95201 Vráble

[phone]



info@agfi nvest.sk



TR

l ZİMAŞ Ziraat Makinaları San. ve Tic. A.Ş.

1202/1 Sokak No:101/G Yenişehir
35110 İZMİR

[phone]/4594094



[email protected]



UA l ТОВ „ТК „Євроінструмент“

(LLC "TC "Euroinstrument")

бул. І. Лепсе, 79
04080 м. Київ, УкраЇна

[phone] / [phone]



[email protected]



4529063720210806
