Prima LPR955 Operating Instructions Manual [en, fr, it, es, de]

Download

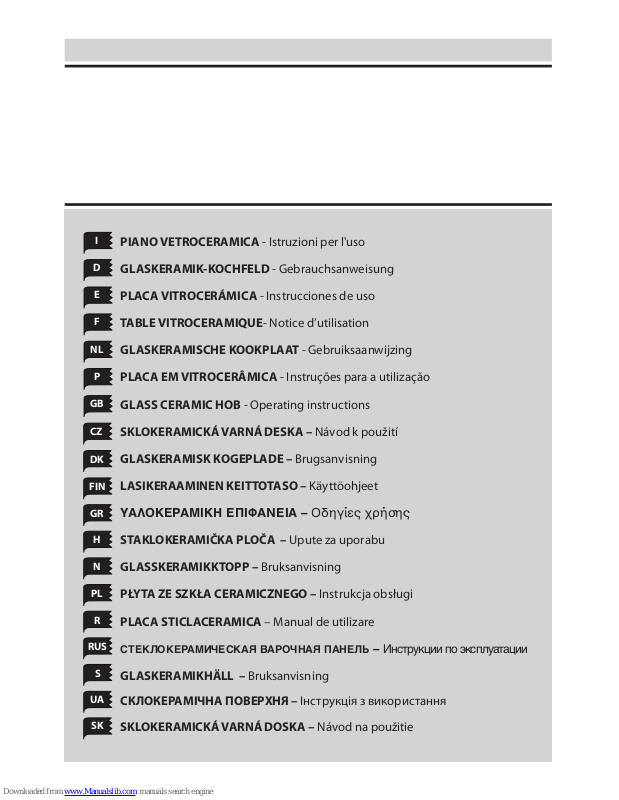

Page 1

PIANO VETROCERAMICA - Istruzioni per l'uso

GLASKERAMIK-KOCHFELD - Gebrauchsanweisung

PLACA VITROCERÁMICA - Instrucciones de uso

TABLE VITROCERAMIQUE- Notice d’utilisation

GLASKERAMISCHE KOOKPLAAT - Gebruiksaanwijzing

PLACA EM VITROCERÂMICA - Instruções para a utilização

GLASS CERAMIC HOB - Operating instructions

SKLOKERAMICKÁ VARNÁ DESKA – Návod k použití

GLASKERAMISK KOGEPLADE – Brugsanvisning

LASIKERAAMINEN KEITTOTASO – Käyttöohjeet

ΥΑΛΟΚΕΡΑΜΙΚΗ ΕΠΙΦΑΝΕΙΑ – Οδηγίεσ χρήσησ

STAKLOKERAMIČKA PLOČA – Upute za uporabu

GLASSKERAMIKKTOPP – Bruksanvisning

PŁYTA ZE SZKŁA CERAMICZNEGO – Instrukcja obsługi

PLACA STICLACERAMICA – Manual de utilizare

СТЕКЛОКЕРАМИЧЕСКАЯ ВАРОЧНАЯ ПАНЕЛЬ – Инструкции по эксплуатации

GLASKERAMIKHÄLL – Bruksanvisning

СКЛОКЕРАМIЧНА ПОВЕРХНЯ – Iнструкцiя з використання

SKLOKERAMICKÁ VARNÁ DOSKA – Návod na použitie

FIN

RUS

Page 2

L 3

380-415V 3N~ H05V2V2-F 5G

220-240V 1N ~ H05V2V2-F 3G

L N

L1 L2

220-240V 2~ H05V2V2-F 3G

380-415V 2N~ H05V2V2-F 4G

220-240V 3~ H05V2V2-F 4G

20 mm

4 mm

25 mm

30 mm

Min

490

53.5

Min

510

290 - 580 - 770 - 900

280 - 560 - 750 - 880

40 mm

Fig.1

- 2 -

Page 3

Fig.5

Fig.3

Fig.2

cm_29

cm_58 - 75 - 90

220-240 V2~ H05V2V2-F

220-240 V~ H05V2V2-F

220-240 V2N2~ H05V2V2-F

4 432

L N

220-240 V~ H05V2V2-F

4321

220-240 V2~

H05V2V2

-F

4 4

380-415 V2N~

H05V2V2

-F

220-240 V3~

H05V2V2

-F

4 4321

380-415 V3N~

H05V2V2

-F

58 - 75 cm

90 cm

Fig.4b

Fig.4a

Fig.4c

29 cm

- 3 -

Page 4

GENERALITA'

Leggere attentamente il contenuto del presente libretto in quanto fornisce importanti indicazioni riguardanti la sicurezza di installazione, d'uso e di manutenzione. Conservare il libretto per ogni ulteriore consultazione. Tutte le operazioni relative all’installazione/sostituzione (connessioni elettriche) devono essere e ettuate da personale specializzato in conformità delle norme vigenti.

AVVERTENZE PER LA SICUREZZA

Si consigliano recipienti a fondo piatto dal diametro uguale o leggermente superiore a quello dell’area riscaldata. Non utilizzare recipienti con base ruvida, per evitare di gra are la super cie termica del piano (Fig.3). Questo apparecchio non è adatto per l'uso da parte di bambini o persone che necessitano di supervisione. Fare attenzione che i bambini non giochino con lapparecchio.

Importante

- evitare le fuoriuscite di liquido, pertanto per bollire o riscaldare liquidi, ridurre l’alimentazione di calore.

- non lasciare gli elementi riscaldanti accesi con pentole e padelle vuote oppure senza recipienti.

- una volta terminato di cucinare, spegnere la relativa resistenza tramite il comando indicato in seguito.

ATTENZIONE:

- Non deve essere utilizzato un pulitore a vapore.

- Se la super cie è incrinata, spegnere l'apparecchio per evitare l'eventualità di scosse elettriche.

- Questo apparecchio non è destinato all'utilizzo da parte di bambini o persone che necessitano di supervisione.

- Controllare che i bambini non giochino con l'apparecchio.

ISTRUZIONI PER L'INSTALLAZIONE

Le presenti istruzioni sono rivolte ad un installatore specializzato e fungono da guida per l’installazione, la regolazione e la manutenzione in conformità delle leggi e delle norme vigenti.

· Posizionamento (Fig.1) L’elettrodomestico è realizzato per essere incassato in un piano di lavoro, come illustrato nella figura specifica. Predisporre materiale sigillante lungo l’intero perimetro (dimensioni del taglio Fig.1B). Bloccare l’elettrodomestico sul piano di lavoro mediante i 4 sostegni, tenendo presente lo spessore del piano di lavoro (Fig.1A). Se la parte inferiore dell'apparecchio, dopo l'installazione, è accessibile dalla parte inferiore del mobile è necessario montare un pannello separatore rispettando le distanze indicate (Fig.1C). Se si installa sotto un forno questo non è necessario.

· Connessioni elettriche (Fig.2) Prima di e ettuare le connessioni elettriche assicurarsi che:

- il cavo elettrico della terra deve essere di 2 cm più lungo rispetto agli altri cavi;

- le caratteristiche dell’impianto siano tali da soddisfare le indicazioni sulla targhetta identi cativa applicata sulla parte inferiore del piano di lavoro;

- l’impianto sia dotato di una messa a terra e ciente conforme alle norme e alle disposizioni di legge in vigore. La messa a terra è obbligatoria per legge. Nel caso in cui l’elettrodomestico non sia dotato di cavo, utilizzare il tipo: “H05V2V2-F” per potenza  no a 6400 Watt, la sezione del cavo deve essere minimo 2.5 mm2 , mentre per potenze superiori deve essere 4 mm2. In nessun punto il cavo deve raggiungere una temperatura di 50°C superiore alla temperatura ambiente. L’apparecchio è destinato ad essere connesso permanentemente alla rete elettrica, per questo motivo è necessario interporre un interruttore omnipolare, con un’apertura minima di 3mm fra i contatti, appropriato al carico indicato nella targhetta e conforme alle norme vigenti (il conduttore di terra giallo/verde non deve essere interrotto dal commutatore). Terminata l’installazione dell’apparecchiatura, l’interruttore omnipolare deve essere facilmente raggiungibile.

USO E MANUTENZIONE

· Manutenzione

Rimuovere eventuali residui di cibo e gocce di unto dalla super cie di cottura utilizzando lo speciale raschietto fornito su richiesta (Fig.5). Pulire l’area riscaldata nel miglior modo possibile utilizzando SIDOL, STAHLFIX o prodotti simili ed un panno-carta, quindi sciacquare con acqua e asciugare con un panno pulito. Mediante lo speciale raschietto (opzional) rimuovere immediatamente dall’area riscaldata di cottura frammenti di fogli di alluminio e materiale plastico scioltisi inavvertitamente o residui di zucchero o di cibi ad elevato contenuto di zucchero (Fig.5). In questo modo si evita ogni possibile danno alla super cie del piano. In nessun caso si devono utilizzare spugnette abrasive o detergenti chimici irritanti quali spray per forno o smacchiatori.

· Uso

Impostare con l’aiuto delle manopole di comando la potenza desiderata, ruotando in senso orario  no alla massima potenza.

· Per attivare la doppia zona ruotare in senso orario la manopola fino alla posizione massima potenza. A questo punto ruotare ancora in senso orario fino alla posizione "0" (posizione di partenza). Se la manopola non è dotata di molla di ritorno ruotare di nuovo in senso orario fino a che non si sente un clik (circa 90°). A questo punto riportare la manopola, ruotando in senso antiorario, alla posizione di massima potenza. Per disattivare la doppia zona ruotare la manopola in senso antiorario.

· Spie (Fig.4)

- Se il vostro prodotto è fornito della spia sotto tensione  g.4A, questa indica che almeno una zona di cottura è in funzione.

- Quando la spia è accesa indica che la temperatura della super ce del piano superiore i 50°C (Fig.4b - 4c).

SI DECLINA OGNI RESPONSABILITA' PER EVENTUALI DANNI PROVOCATI DALLA INOSSERVANZA DELLE SUDDET TE AVVERTENZE

ITALIANO

- 4 -

Page 5

ALLGEMEINE INFORMATIONEN

Lesen Sie bitte aufmerksam den Inhalt der vorliegenden Betriebsanleitung, weil sie wichtige Hinweise über die Installation, den Gebrauch und die Wartung erteilt. Bewahren Sie die Betriebsanleitung zum späteren Nachschlagen auf. Alle mit der Installation im Zusammenhang stehende Vorgänge (Stromanschlüsse) sind laut gültiger Vorschriften von Fachpersonal auszuführen.

SICHERHEITSWARNUNGEN

Es werden Behälter mit ebenem Boden mit einem Durchmesser, der gleich dem erhitzten Bereich oder etwas größer ist, empfohlen. Keine Behälter mit rauher Unterseite verwenden, damit die Heiz äche des Kochfelds nicht zerkratzt wird (Abb.3). Dieses Gerät ist nicht für Kinder oder Personen geeignet, die überwacht werden müssen. Darauf achten, daß Kinder nicht mit diesem Gerät spielen.

Wichtig

- Vermeiden, daß Flüssigkeit überläuft; deshalb zum Kochen oder Erhitzen von Flüssigkeiten die Hitzezufuhr verringern.

- Die Heizelemente nicht brennen lassen, wenn die Töpfe oder Pfannen leer oder nicht vorhanden sind.

- Wenn das Kochen beendet ist, den zutre enden Heizwiderstand anhand der nachstehend angegebenen Bedienung ausschalten.

ACHTUNG:

- ES DARF KEIN DAMPFREINIGUNGSGERÄT GEBRAUCHT WERDEN.

- Falls die Ober äche gesprungen ist, das Gerät ausschalten, um etwaige Stromschläge zu vermeiden.

- Das Gerät ist nicht für den Gebrauch durch unbeaufsichtigte Kinder oder unfähige Personen konzipiert.

- Achten Sie bitte darauf, dass Kinder nicht mit dem Gerät spielen.

INSTALLATIONSANLEITUNG

Die vorliegenden Anweisungen sind für einen Fachinstallateur gedacht und dienen als Führer für die Installation, Einstellung und Wartung laut geltender Gesetze und Vorschriften.

· Aufstellung (Abb.1) Vor der Verwirklichung der Stromanschlüsse folgendes sicherstellen:

- daß das Erdungskabel 2 cm länger als die anderen Kabel ist;

- die Anlagenmerkmale derartig sind, daß sie den Angaben auf dem Typenschild entsprechen, das an der Unterseite des Arbeitsfeldes angebracht ist;

- die Anlage über eine wirksame, den geltenden Vorschriften und Gesetzesbestimmungen entsprechende Erdung verfügt. Die Erdung ist laut Gesetz vorgeschrieben. Sollte das Elektrogerät nicht mit einem Netzkabel ausgerüstet sein, ist ein Kabel folgendes Typs zu verwenden: “H05V2V2-F” für eine Leistung bis zu 6400 Watt. Der Querschnitt des Kabels muss mindestens 2.5 mm

betragen, für

höhere Leistungen jedoch 4 mm

. Das Kabel darf an keiner Stelle eine Temperatur erreichen, die die Raumtemperatur um 50°C übersteigt. Das Gerät ist dazu bestimmt, permanent an die Netzleitung angeschlossen zu werden. Aus diesem Grunde

ist zwischen Stromnetz und Gerät ein allpoliger, der auf dem Typenschild angegebenen Last und den einschlägigen Richtlinien entsprechender Schalter mit einer Mindestö nung der Kontakte von 3 mm zu installieren. (Der gelb/grüne Erdleiter darf durch diesen Schalter nicht unterbrochen werden).Der allpolige Schalter muss nach erfolgter Installation des Gerätes leicht zugänglich sein.

GEBRAUCH UND WARTUNG

· Wartung

Eventuelle Speisereste und Fettspritzer mit dem auf Wunsch gelieferten, speziellen Schaber (Abb. 5) entfernen. Den erhitzten Bereich mit Hilfe von SIDOL, STAHLFIX oder anderen ähnlichen Produkten und einem Papiertuch sorgfältig reinigen, dann mit Wasser nachwischen und mit einem trockenen Tuch abtrocknen. Bruchstücke von Aluminiumfolie und aus versehen zerschmolzenes Material aus Kunststo oder Rückstände von Zucker oder Speisen mit hohem Zuckergehalt sofort mit Hilfe des auf Wunsch gelieferten Schabers entfernen (Abb. 5). Auf diese Weise lassen sich etwaige Beschädigungen der Koch äche vermeiden. Keinesfalls Scheuerschwämme oder angreifende chemische Backofensprays oder Fleckenentferner verwenden.

· Gebrauch

Mit den Schaltdrehknöpfen die gewünschte Stärke einstellen, indem im Uhrzeigersinn bis zur Höchststärke gedreht wird.

· Zur Aktivierung der Doppel-Kochzone den Drehknopf im Uhrzeigersinn bis zur Position maximale Leistung drehen. Daraufhin weiter im Uhrzeigersinn bis zur Position "0" drehen (Ausgangsposition). Falls der Drehknopf nicht über eine Rückholfeder verfügt, weiter im Uhrzeigersinn drehen, bis Sie ein Klicken hören (etwa um 90°). Daraufhin den Schalter gegen den Uhrzeigersinn drehen, bis er wieder auf maximale Leistung steht. Zur Deaktivierung der Doppel-Kochzone den Drehknopf gegen den Uhrzeigersinn drehen.

· Kontrollleuchten (Abb. 4)

- Ist Ihr Produkt mit einer Kontrollleuchte für die Netzspannung (Abb. 4A) ausgerüstet, und ist diese eingeschaltet, bedeutet dies, dass mindestens ein Heizelement in Betrieb ist.

Die eingeschaltete Kontrollleuchte macht darauf aufmerksam, dass die Oberfläche des Kochfeldes 50°C übersteigt. (Abb. 4b - 4c).

FÜR SCHÄDEN, DIE AUF DIE NICHTBEACHTUNG DER OBEN GENANNTEN ANWEISUNGEN ZURUCKZUFÜHREN SIND, WIRD KEINERLEI VERANTWORTUNG ÜBERNOMMEN.

DEUTSCH

- 5 -

Page 6

GENERALIDADES

Leer atentamente el contenido del presente manual ya que el mismo suministra indicaciones importantes de seguridad que deben contemplarse en las operaciones de instalación, uso y mantenimiento. Conservar el mismo para ulteriores consultas. Todas las operaciones relativas a la instalación ( conexiones eléctricas) deben ser efectuadas por personal especializado conforme a lo establecido por las normas vigentes.

ADVERTENCIAS PARA LA SEGURIDAD

Se aconsejan recipientes de fondo plano, de diametro igual o ligeramente superior a la del área de calentamiento. No utilice recipientes de base rugosa que puedan rayar la superi ce vitrocerámica (Fig.3). Este aparato no es apto para ser usado por niños ó personas que precisen de supervisión. Estar atentos a que los niños no jueguen en el área del aparato.

Importante

- evite el derramamiento de liquidos, por tanto para hervir o calentar liquidos, reduzca la alimentación del calor al punto necesario.

- no deje sobre los elementos calefactores cazuelas o sartenes vacías, ni tampoco elementos encendidos sin recipientes.

- Una vez terminado de cocinar, apague el elemento calefactor mediante el mando correspondiente.

ATENCION:

- No se debe utilizar un aparato de limpieza a vapor

- Si observa que la super cie está resquebrajada, apague inmediatamente el aparato, desconectelo de la red, y avise inmediatamente al Servicio de Asistencia Técnica.

- El aparato no ha sido diseñado para ser utilizado por niños o personas incapaces sin vigilancia

- Controle que los niños no jueguen con el aparato

INSTRUCCIONES PARA LA INSTALACION

Las presentes instrucciones están dirigidas a un instalador especializado y sirven de guía para una correcta instalación, regulación y mantenimeinto en conformidad con las leyes y normas vigentes.

· Posicionamiento (Fig.1) Este electrodomestico ha sido realizado para ser encastrado en una encimera, tal y como ilustra la  gura especí ca. Instalar el material aislante de la dotación a lo largo de todo el perímetro del ori cio practicado para acoger la Placa (Fig.1B). Fijar el aparato a la encimera mediante las 4 grapas, teniendo en cuenta el espesor de la encimera (Fig.1A). Si despues de la instalación se puede acceder a la parte inferior del aparato desde la parte inferior del mueble es necesario montar un panel separador respetando las distancias indicadas (Fig 1C). Si se instala debajo de un horno, esto no es necesario.

· Conexión electrica (Fig.2) Antes de efectuar la conexión eléctrica, asegurese que:

- el cable eléctrico correspondiente a la toma a tierra sea 2 cm más largo que los otros dos.

- Las características de la acometida y tendido se puedan corresponder con las necesidades indicadas en la placa de características del aparato.

- La instalación esté dotadas de la correspondiente toma a tierra, según normas y leyes vigentes. La toma a tierra es obligatoria por ley. Si el electrodoméstico no tuviera cable, utilice uno del tipo: “H05V2V2-F” si la potencia no supera los 6400 vatios; la sección mínima del cable debe ser de 2.5 mm

, mientras que para

potencias superiores debe ser de 4 mm

En ningún punto el cable debe alcanzar una temperatura 50ºC mayor que la temperatura ambiente. El aparato está destinado a ser conectado en forma permanente a la red eléctrica, por ello, es necesario interponer un interruptor omnipolar, con una apertura mínima entre los contactos de 3 mm., apropiado para la carga indicada en la placa y conforme con las normas vigentes (el cable a tierra amarillo/verde no debe ser interrumpido por el conmutador). Una vez finalizada la instalación del aparato, el interruptor omnipolar debe ser fácilmente accesible.

USO Y MANTENIMIENTO

· Mantenimiento

Limpie de eventuales residuos la super cie utilizando una rasqueta con hoja de afeitar (Fig.5). Limpie las zonas de calentamiento, usando productos comerciales (Sidol, Stahl x, etc…) y un paño-papel de cocina, y enjuegue y seque con un paño limpio. Los eventuales fragmentos de papel-aluminio o material plástico deben ser inmediatamente rascados y limpiados. Esto es tambien válido para restos de azucar o pasteles y otros con alto contenido de él. Así evitará posibles daños a la super cie vitrocerámica (Fig.5). En ningun caso se deben usar estropajos abrasivos o detergentes químicos irritantes, como sprays para horno o quitamanchas.

· Uso

Programar la potencia deseada con la ayuda de las manivelas de mando, girando en sentido horario las mismas hasta alcanzar la máxima potencia.

· Para activar la doble zona, gire el mando en sentido horario hasta la posición de máxima potencia. Posteriormente gire una vez más en sentido horario hasta la posición "0" (posición de partida). Si el mando no posee un resorte de retorno, gire de nuevo en sentido horario hasta que se escuche un clic (aproximadamente 90º). Posteriormente lleve el mando hasta la máxima potencia, girándolo en sentido antihorario. Para desactivar la doble zona gire el mando en sentido antihorario.

· Pilotos (Fig. 4)

- Si su producto se suministra con el piloto conectado ( g.4A), cuando está encendido indica que, al menos un elemento está funcionando.

Cuando el piloto está encendido, indica que la temperatura de la encimera es mayor que 50ºC (Fig. 4b - 4c).

SE DECLINA TODA RESPONSABILIDAD POR EVENTUALE DAÑOS PROVOCADOS POR LA INOBSERVANCIA DE LAS ANTERIORES ADVERTENCIAS.

ESPAÑOL

- 6 -

Page 7

CARACTÉRISTIQUES GÉNÉRALES

Lire attentivement le contenu du présent livret, étant donné qu’il fournit d’importantes indications concernant la sécurité d’installation, d’utilisation et d’entretien. Conserver le livret pour toute consultation ultérieure. Toutes les opérations concernant l’installation (connexions électriques) doivent être e ectuées par un personnel spécialisé en conformité avec les normes en vigueur.

CONSIGNES POUR LA SÉCURITÉ

Il est préférable d’utiliser des récipients au fond plat ayant un diamètre égal ou légèrement supérieur à celui de la surface chau ée. Il ne faut pas avoir recours à des récipients ayant une base rugueuse, a n d’éviter d’éra er la surface thermique du plan (Fig. 3).Cet appareil n’est pas prévu pour que les enfants s’en servent de même que pour les personnes qui nécessitent d’un supervision. Faire attention à ce que les enfants ne jouent pas avec l’appareil.

Important

- éviter les sorties de liquide, dans ce but, si on veut faire bouillir ou chau er des liquides, réduire l’alimentation de chaleur

- ne pas laisser les éléments chau ants mis sous tension avec des casseroles et poêles vides ou bien sans récipients

- une fois que l’on a terminé de cuisiner, éteindre la résistance relative au moyen de la commande indiquée ci-après

ATTENTION :

- NE PAS UTILISER UN NOTTOYEUR A VAPEUR

- Si la surface est fêlée, éteindre l’appareil, afin d’éviter l’éventualité de décharges électriques.

- Cet appareil n'a pas été conçu pour être utilisé par des enfants ou par des personnes inaptes sans surveillance.

- Veiller à ce que les enfants ne jouent pas avec l'appareil.

INSTRUCTIONS POUR L’INSTALLATION

Les présentes instructions s’adressent à un installateur spécialisé et servent de guide pour l’installation, le réglage et l’entretien en conformité avec les lois et les normes en vigueur.

· Positionnement (Fig.1) L’appareil électroménager est réalisé pour être encastré dans un plan de travail, suivant l’illustration sur la  gure spéci que. Préparer la colle pour sceller le périmètre dans le sens de toute sa longueur (dimensions de la coupe Fig.1B). Bloquer l’appareil électroménager sur le plan de travail au moyen des 4 brides fournies, compte tenu de l’épaisseur du plan de travail (Fig.1A). Si la partie inférieure de l’appareil, après l’installation, est accessible par la partie inférieure du meuble, il faut monter un panneau de séparation en respectant les distances indiquées (Fig.1C). Ceci n’est pas nécessaire si l’installation se fait sous un four.

· Connexions électriques (Fig. 2) Avant d’e ectuer les connexions électriques, s’assurer que:

- le câble électrique de la terre est bien de 2 cm plus long que les autres câbles;

- les caractéristiques de l’installation sont conformes aux indications sur la plaquette d’identi cation appliquée sur la partie inférieure du plan de travail;

- l’installation est dotée d’une mise à la terre e cace conforme aux normes et aux dispositions de la loi en vigueur. La mise à la terre est obligatoire aux termes de la loi. Si l’appareil n’est pas équipé d’un câble, utilisez-en un de type: « H05V2V2-F » pour des puissances jusqu’à 6400 Watt. La section de ce câble doit être d’au moins 2,5 mm

, ou 4 mm2 en cas de puissances supérieures Le câble ne doit atteindre en aucun point une température supérieure de 50°C par rapport à la température ambiante. L’appareil est conçu pour être raccordé de manière permanente au secteur électrique, voilà pourquoi il est nécessaire de prévoir un interrupteur omnipolaire, avec une distance d’ouverture des contacts d’au moins 3 mm, approprié à la charge indiquée dans la plaquette conformément aux normes en vigueur (le conducteur de mise à la terre jaune/vert ne doit pas être interrompu par l’interrupteur). Une fois l’installation terminée, l’interrupteur omnipolaire doit être facilement accessible.

UTILISATION ET ENTRETIEN

· Entretien

Éliminer tous résidus de nourriture éventuels ainsi que les gouttes de graisse de la surface de cuisson à l’aide du racloir spécial fourni sur demande (Fig. 5). Nettoyer le mieux possible l’emplacement chau é en ayant recours à du SIDOL, STAHLFIX ou à d’autres produits similaires et à un chi on-papier, ensuite rincer à l’eau et sécher avec un chi on bien propre. Au moyen du racloir spécial (en option) éliminer immédiatement de l’emplacement chau é de cuisson les fragments de feuilles d’aluminium et la matière plastique qui ont fondu par mégarde ou les résidus de sucre ou d’aliments ayant un contenu de sucre élevé (Fig. 5). De cette façon, tout dommage possible à la surface du plan est évité.En aucun cas il faut se servir d’éponges abrasives ou de détergents chimiques irritants tels que spray pour le four ou dégraisseurs.

· Utilisation

Enregistrer à l’aide des boutons de commande la puissance souhaitée, en tournant dans le sens des aiguilles d’une montre jusqu’à la puissance maximale.

· Pour activer le double foyer, tourner le bouton dans le sens des aiguilles d’une montre jusqu’à la position correspondant à la puissance maximum. Tourner ensuite le bouton toujours dans le sens des aiguilles d’une montre jusqu’à la position « 0 » (position de départ). Si le bouton n’est pas équipé de ressort de retour, tourner à nouveau le bouton dans les sens des aiguilles d’une montre jusqu’au déclic (90° environ). Ramener ensuite le bouton à la position de puissance maximum, en le tournant dans le sens inverse des aiguilles d’une montre. Pour désactiver le double foyer, tourner le bouton dans les sens inverse des aiguilles d’une montre.

· Temoins ( g. 4)

- Si votre produit est équipé d’un voyant de mise sous tension ( g.4A), celui-ci sert à signaler qu’au moins un élément est activé.

Le témoin s'allume quand la température de la surface de la table dépasse 50°C (Fig. 4b - 4c).

NOUS DECLINOS TOUTE RESPONSABILITÉ POUR LES EVENTUELS DÉGATS PROVOQUÉS PAR L'INOBSERVATION DES SUSDITES INSTRUCTIONS.

FRANÇAIS

- 7 -

Page 8

GENERAL

Carefully read the contents of this leaflet since it provides important instructions regarding safety of installation, use and maintenance. Keep the lea et for possible future consultation. All the operations relating to installation (electrical connections) must be carried out by specialised personnel in conformity with the regulations in force.

SAFETY WARNINGS

It is recommended to use  at-bottom pans with a diameter equal to or slightly larger than that of the heated area. Do not use pans with a rough base to prevent scratching the heat surface of the cooktop (Fig.3). This appliance is not suitable for use by children or persons requiring supervision. Do not let children play with the appliance.

Important

- Avoid spilling liquid, therefore to boil or heat liquids, reduce the heat.

- Do not leave the heating elements on with empty pots and pans or without receptacles.

- When you have  nished cooking, switch o the relevant heating element with the control indicated below.

ATTENTION:

- Steam cleaners must not be used.

- If the surface is cracked, switch o the appliance to prevent electric shock.

- This appliance is not intended for use by young children or in rm persons without supervision

- Young children should be supervised to ensure they do not play with the appliance

INSTALLATION INSTRUCTIONS

These instructions address specialised installers and serve as a guide for installation, adjustment and maintenance in conformity with the laws and regulations in force.

· Positioning (Fig.1) The domestic appliance is designed to be built into a worktop as illustrated in the speci c  gure. Apply sealant around the entire perimeter (cut-out dimensions Fig.1B). Fix the domestic appliance on the worktop by means of the 4 brackets provided, taking the thickness of the worktop into account (Fig.1A). If the lower part of the appliance, after installation, is accessible via the lower part of the cabinet then it is necessary to mount a separator panel respecting the distances indicated (Fig.1C). If the appliance is installed with an oven underneath then the separator is not necessary.

· Electrical connections (Fig.2) before making the electrical connections, check that:

- the ground cable is 2 cm longer than the other cables;

- the system ratings meet the ratings indicated on the identi cation plate  xed on the lower part of the worktop;

- the system is  tted with e cient earthing compliant to the laws and regulations in force. Earthing is obligatory by law.

If the appliance is not  tted with a cable, use type: “H05V2V2-F” for a power level of up to 6400 Watts. The crosssection of the cable should be at least 2.5 mm, or 4 mm for greater power levels. The cable should never reach a temperature which is 50°C above the temperature of the room in which it is installed. The appliance is designed for permanent connection to the electricity supply and should therefore be  tted with an omnipolar switch which has a minimum opening of 3 mm between contacts. The switch should be suitable for the charge indicated on the appliance data plate and must conform to all current legislation (the yellow/green earth wire must not be interrupted by the switch). The omnipolar switch must be easy to reach once the installation process has been completed.

USE AND MAINTENANCE

· Maintenance

Remove any residues of food and drops of grease from the cooking surface using the special scraper supplied on request (Fig.5) Clean the heated area as thoroughly as possible using SIDOL, STAHLFIX or similar products and a cloth/paper, then rinse with water and dry with a clean cloth. Using the special scraper (optional) immediately remove any fragments of aluminium and plastic material that have unintentionally melted on the heated cooking area or residues of sugar or food with a high sugar content (Fig.5). In this way, any damage to the cooktop surface is prevented. Under no circumstances use abrasive sponges or irritating chemical detergents such as oven sprays or stain removers.

· Use

Set the power desired by turning the control knobs clockwise to the maximum power.

· To activate the double zone, turn the knob in a clockwise direction, until it has reached the maximum power position. At this point, keep on turning it in a clockwise direction, until it has reached the “0” position (the point at which it originally started). If the knob is not fitted with a return spring, turn it in a clockwise direction again, until you hear a click (approximately 90°). Then turn the knob in an anticlockwise direction, returning it to the maximum power position. To deactivate the double zone, turn the knob in an anticlockwise direction.

· Indicator lights ( g. 4)

- If your product is  tted with the voltage indicator light (Fig. 4A), when lit this indicates that at least one element is operating.

When the indicator light is on, the temperature on the hob surface exceeds 50°C ( g. 4b - 4c).

THE MANUFACTURER DECLINES ALL RESPONSIBILITY FOR EVENTUAL DAMAGES CAUSED BY BREACHING THE ABOVE WARNINGS.

ENGLISH

- 8 -
