Prest-O-Lite Prest-O-Lite 380 Plasma Cutter Instruction manual [fr]

Manuel d’instructions

Installation, fonctionnement et entretien

Prest-O-Lite® 380 Système de coupe Plasma

Prest-O-Lite® 380 Système de coupe Plasma Nº de réf. 0558006057 - 230 V, monophasé, 50/60 Hz

Form No: 0558006447 03 / 2007

ASSUREZVOUS QUE CETTE INFORMATION EST DISTRIBUÉE À L'OPÉRATEUR.

VOUS POUVEZ OBTENIR DES COPIES SUPPLÉMENTAIRES CHEZ VOTRE FOURNISSEUR.

ATTENTION

Les INSTRUCTIONS suivantes sont destinées aux opérateurs qualifiés seulement. Si
vous n’avez pas une connaissance approfondie des principes de fonctionnement et des
règles de sécurité pour le soudage à l’arc et l’équipement de coupage, nous vous
suggérons de lire notre brochure « Precautions and Safe Practices for Arc Welding, Cut­ting and Gouging, » Formulaire 52-529. Ne permettez PAS aux personnes non qualifiées
d’installer, d’opérer ou de faire l’entretien de cet équipement. Ne tentez PAS d’installer
ou d’opérer cet équipement avant de lire et de bien comprendre ces instructions. Si vous
ne comprenez pas bien les instructions, communiquez avec votre fournisseur pour plus
de renseignements. Assurez-vous de lire les Règles de Sécurité avant d’installer ou
d’opérer cet équipement.

RESPONSABILITÉS DE L'UTILISATEUR

Cet équipement opérera conformément à la description contenue dans ce manuel, les étiquettes
d’accompagnement et/ou les feuillets d’information si l’équipement est installé, opéré, entretenu
et réparé selon les instructions fournies. Vous devez faire une vérification périodique de
l’équipement. Ne jamais utiliser un équipement qui ne fonctionne pas bien ou n’est pas bien
entretenu. Les pièces qui sont brisées, usées, déformées ou contaminées doivent être remplacées
immédiatement. Dans le cas où une réparation ou un remplacement est nécessaire, il est
recommandé par le fabricant de faire une demande de conseil de service écrite ou par téléphone
chez le Distributeur Autorisé de votre équipement.

Cet équipement ou ses pièces ne doivent pas être modifiés sans permission préalable écrite par
le fabricant. L’utilisateur de l’équipement sera le seul responsable de toute défaillance résultant
d’une utilisation incorrecte, un entretien fautif, des dommages, une réparation incorrecte ou une
modification par une personne autre que le fabricant ou un centre de service désigné par le
fabricant.

2

TABLE DES MATIÈRES

SECTION TITRE PAGE
PARAGRAPHE

SECTION 1 DESCRIPTION .............................................................................................................7

1.1 Généralités ................................................................................................................... 7

1.2 Étendue ......................................................................................................................... 7

1.3 Système disponible ...................................................................................................7

1.4 Caractéristiques ..........................................................................................................8

1.5 Données techniques de la torche PT-31XL.......................................................10

SECTION 2 INSTALLATION........................................................................................................... 11

2.1 Généralités ................................................................................................................... 11

2.2 Matériel requis ............................................................................................................ 11

2.3 Emplacement .............................................................................................................. 11

2.4 Inspection ..................................................................................................................... 11

2.5 Raccords électriques principaux de l’alimentation ....................................... 11

2.6 Raccords secondaires (de sortie).......................................................................... 13

2.6.1 Remplacement de la torche ................................................................................... 13

2.6.2 Raccords d’air ............................................................................................................. 13

2.6.3 Raccord du câble de masse .................................................................................... 13

2.7 Installation des consommables de la torche PT-31XL .................................. 16

SECTION 3 UTILISATION .............................................................................................................. 17

3.1 Utilisation .....................................................................................................................18

3.2 Commandes du Prest-O-Lite® 380 Plasma Cutter ........................................... 18

3.3 Assemblage des pièces consommables du PT-31XL .................................... 19

3.4 Découpage avec le PT-31XL ................................................................................... 19

3.5 Techniques d’utilisation ..........................................................................................21

3.6 Problèmes communs de coupe ............................................................................ 21

SECTION 4 MAINTENANCE .........................................................................................................23

4.1 Généralités ................................................................................................................... 23

4.2 Inspection et nettoyage .......................................................................................... 23

4.3 Capteur de débit ........................................................................................................ 23

4.4 Entretien de la torche PT-31XL ............................................................................. 24

4.5 Ordre de démontage du câble électrique et du commutateur ................ 25

SECTION 5 DÉPANNAGE ............................................................................................................... 27

5.1 Dépannage .................................................................................................................. 27

5.2 Guide de dépannage ................................................................................................ 27

5.3 Ordre d’exécution ...................................................................................................... 32

SECTION 6 PIÈCES DE RECHANGE ........................................................................................... 33

6.1 Généralités ................................................................................................................... 33

6.2 Commander ................................................................................................................. 33

3

TABLE DES MATIÈRES

4

PRÉCAUTIONS DE SÉCURITÉ

Précautions de sécurité

Les utilisateurs du matériel de soudage et de coupage plasma Prest-O-Lite ont la responsabilité ultime d'assurer
que toute personne qui opère ou qui se trouve dans l'aire de travail observe les précautions de sécurité pertinentes.
Les précautions de sécurité doivent répondre aux exigences applicables à ce type de matériel de soudage ou
de coupage plasma. Les recommandations suivantes doivent être observées en plus des règles standard qui
s'appliquent au lieu de travail.

Tous les travaux doivent être effectués par un personnel qualifié possédant de bonnes connaissances par rapport
au fonctionnement du matériel de soudage et de coupage plasma. Un fontionnement incorrect du matériel
peut produire des situations dangereuses qui peuvent causer des blessures à l'opérateur ou des dommages au
matériel.

1. Toute personne travaillant avec le matériel de soudage ou de coupage plasma doit connaître :

- son fonctionnement;

- l'emplacement des interrupteurs d'arrêt d'urgence;

- sa fonction;

- les précautions de sécurité pertinentes;

- les procédures de soudage et/ou de coupage plasma.

2. L'opérateur doit assurer que :

- seules les personnes autorisées à travailler sur l'équipement se trouvent dans l'aire de travail lors de la mise en
marche de l'équipement;

- toutes les personnes dans l'aire de travail sont protégées lorsque l'arc est amorcé.

3. Le lieu de travail doit être :

- aménagé convenablement pour acquérir le matériel en toute sécurité;

- libre de courants d'air.

4. Équipement de sécurité personnelle

- Vous devez toujours utiliser un équipement de sécurité convenable tels que les lunettes de protection, les
vêtement ininflammables et des gants de protection.

- Vous ne devez jamais porter de vêtements amples, tels que foulards, bracelets, bagues, etc., qui pourraient
se prendre dans l'appareil ou causer des brûlures.

5. Précautions générales :

- Assurez-vous que le câble de retour est bien branché.

- La réparation d'un équipement de haute tension doit être effectuée par un électricien qualifié
seulement.

- Un équipement d'extinction d'incendie approprié doit être à proximité de l'appareil et l'emplacement doit
être clairement indiqué.

- Vous ne devez jamais procéder à la lubrification ou l'entretien du matériel lorsque l'appareil est en marche.

5

PRÉCAUTIONS DE SÉCURITÉ

LE SOUDAGE ET LE COUPAGE À L'ARC PEUVENT CAUSER DES
BLESSURES À L'OPÉRATEUR OU LES AUTRES PERSONNES SE
TROUVANT DANS L'AIRE DE TRAVAIL. ASSUREZ-VOUS DE

AVERTISSEMENT

CHOC ÉLECTRIQUE - peut être mortel.

- Assurez-vous que l'unité de soudage ou de coupage plasma est installée et mise à la terre conformément
aux normes applicables.

- Ne touchez pas aux pièces électriques sous tension ou les électrodes si vos mains ne sont pas bien
protégées ou si vos gants ou vos vêtements sont humides.

- Assurez-vous que votre corps est bien isolé de la mise à la terre et de la pièce à traiter.

- Assurez-vous que votre position de travail est sécure.

VAPEURS ET GAZ - peuvent être danereux pour la santé.

- Gardez votre tête éloignée des vapeurs.

- Utilisez un système de ventilation et/ou d'extraction à l'arc pour évacuer les vapeurs et les gaz de votre
zone respiratoire.

PRENDRE TOUTES LES PRÉCAUTIONS NÉCESSAIRES LORS
D'UNE OPÉRATION DE SOUDAGE OU DE COUPAGE. DEMANDEZ
À VOTRE EMPLOYEUR UNE COPIE DES MESURES DE SÉCURITÉ
QUI DOIVENT ÊTRE ÉLABORÉES À PARTIR DES DONNÉES DES
RISQUE DU FABRICANT.

RAYONS DE L'ARC - peuvent endommager la vue ou brûler la peau.

- Protégez vos yeux et votre corps. Utilisez un écran de soudage/coupage plasma convenable équipé de
lentilles teintées et portez des vêtements de protection.

- Protégez les personnes se trouvant dans l'aire de travail à l'aide d'un écran ou d'un rideau protecteur
convenable.

RISQUE D'INCENDIE

- Les étincelles (projections) peuvent causer un incendie. Assurez-vous qu'il n'y a pas de matériel
inflammable à proximité de l'appareil.

BRUIT - un bruit excessif peut endommager la capacité auditive.

- Protégez vos oreilles. Utilisez des protecteurs d'oreilles ou un autre type de protection auditive.

- Avertissez les personnes se trouvant dans l'aire de travail de ce risque.

FONCTIONNEMENT DÉFECTUEUX - Dans le cas d'un fonctionnement défectueux demandez l'aide d'une
personne qualifiée.

ASSUREZ-VOUS DE LIRE ET DE COMPRENDRE LE MANUEL D'UTILISATION AVANT

D'INSTALLER OU D'OPÉRER L'UNITÉ.

PROTÉGEZ-VOUS ET LES AUTRES !

6

SECTION 1 DESCRIPTION

1.1 GÉNÉRALITÉS

Le Prest-O-Lite® 380 Plasma Cutter est un système de dé­coupage au plasma compact et complètement autonome.
Tel que livré, le système est entièrement assemblé et prêt
au découpage après avoir été connecté à l’alimentation et à
une source d’air comprimé (90-150 PSI) préalablement filtré.
Le système Prest-O-Lite® 380 Plasma Cutter utilise la torche
PT-31XL offrant une puissance de découpage de matériaux
jusqu’à 11,4 cm (3/8 po.) d’épaisseur ou de séparation de
matériaux jusqu’à 15,2 cm (1/2 po.) d’épaisseur.

L’appareil breveté PT-31XL est une torche manuelle avec une
tête à 75º conçu pour une utilisation avec plusieurs modules
de découpe par jet de plasma utilisant un air propre et sec
comme gaz de plasma. D’une longueur de 15 pi (4.6m), le
tuyau de branchement de la torche a été testé pour une
utilisation à 100% à n’importe quel niveau de sortie du Prest­O-Lite® 380 Plasma Cutter.

N’utilisez aucune torche avec cette source d’énergie autre
que le modèle PT-31XL d’Prest-O-Lite. Toute utilisation
avec n’importe quel autre torche peut entraîner des
blessures graves.

1.2 ÉTENDUE

Le but de ce manuel est de fournir à l’opérateur les informa­tions nécessaires pour installer et utiliser le système de coupe
Prest-O-Lite® 380 Plasma Cutter Plasma™. Une documentation
de référence technique est également fournie pour assister
au dépannage du système de coupe.

1.3 SYSTÈME DISPONIBLE

Prest-O-Lite® 380 Système de coupe Plasma .............................................................................................. Nº de réf. 0558006057

comprend : la console avec le régulateur et le câble de masse, la torche PT-31XL, le câble de la torche de 15 pi (4,6 m) et le
kit de pièces de rechange

Le Kit optionnel du guide de la torche (0558003258) permet de découper des cercles précis de 1,8 pouce à 41,3
pouces (45 mm à 1050 mm) de diamètre avec une torche manuel. L’accessoire comprend une tête et une barre
de rayon, un point central/adaptateur et un ensemble à double roulettes. Les découpes peuvent être effectuées
à l’intérieur ou à l’extérieur du cercle. La tête de la torche est toujours maintenue en position verticale durant la
coupe. L’accessoire est également pratique pour conserver une distance de sécurité constante dans d’autres types
de coupe.

7

SECTION 1 DESCRIPTION

Table 1-1 Contenu du kit de pièces de rechange du PT-31XL

Description Nº de réf. de la pièce Quantité

Le kit de pièces de rechange nº de réf. 0558006146 inclut :

Tuyère 30/40 A 0558006187 3
Électrode 0558006190 2
Déflecteur de tourbillonnement 0558006189 1
Écran thermique 0558006185 1
Lubrifiant, 1/4 oz. (7,4 ml) 17672 1

REMARQUE : le kit de la torche PT-31XL portant le nº de réf. 0558004482 est fourni avec la tuyère,

l’électrode, le déflecteur de tourbillonnement et l’écran thermique assemblé en tant que com­posant du système Prest-O-Lite® 380 Plasma Cutter.

1.4 CARACTÉRISTIQUES

Consultez les tableaux 1-2, 1-3, et les figures 1-1 et 1-2 des caractéristiques techniques du Prest-O-Lite® 380 Plasma Cutter.

Tableau 1-2 Caractéristiques du Prest-O-Lite® 380 Plasma Cutter

35% de pourcentage d’utilisation* 30 A @ 92 V c.c.

Puissance
nominale

60% de pourcentage d’utilisation* 27 A @ 91 V c.c.

100% de pourcentage d’utilisation* 21 A @ 88 V c.c.

Amplitude du courant de sortie 15 to 30 ampères

Tension de circuit ouvert 270 V c.c. nominal

Entrée nominale principale @
30 A @ 92 c.c. en volt de sortie

208/230 V c.a.,

50/60 Hz, monophasé

19/18 A

Facteur de puissance @ 30 ampères en sortie 81% (monophasé)

Current Capacity PT-31XL 50 A DCSP

Capacité actuelle de la torche

Air Requirements PT-31XL 250 pi3/h @ 80 psi

Exigences min. de l'alimentation d'air

Dimensions du Handy Plasma 380

Longueur

Hauteur

Largeur

17,75-po. ( 450,8 mm)

11,12-po. (282,6 mm)

5,75-po. (146,1 mm)

Poids (avec la torche) 22 lbs (10 kg)

* La durée d’utilisation est basée sur une période de 10 minutes ; donc, une durée d’utilisation de 40% signifie que la machine peut fonctionner pendant

4 minutes avec une période de refroidissement de 6 minutes ; une durée d’utilisation de 60% signifie que la machine peut fonctionner pendant 6 min­utes avec une période de refroidissement de 4 minutes ; une durée d’utilisation de 100% signifie que la machine peut fonctionner sans interruption.

8

SECTION 1 DESCRIPTION

Tableau 1-3 Caractéristiques de la torche PT-31XL

Torche PT-31XL

Capacité actuelle ..........................................................50A DCSP

Poids à l’expédition ...........................................1,5 lbs (0,68 kg)

Longueur des raccords .......................................... 15 pi (4,6 m)

Le kit de la torche PT-31XL portant le nº de réf.
0558004482 est fourni avec la tuyère, l’électrode, le
déflecteur de tourbillonnement et l’écran thermique as­semblé.

2 1/4"

(57 mm)

Torche à 75°

5 1/4"

(133 mm)

Figure 1-1. Dimensions du PT-31XL

Figure 1-2. Performance de coupe du PT-31XL

9

SECTION 1 DESCRIPTION

10

SECTION 2 INSTALLATION

2.1 GÉNÉRALITÉS

Une installation correcte assurera un fonctionnement satis­faisant et sans problème du module de coupe Prest-O-Lite®
380 Plasma Cutter. Nous recommandons que chaque étape
de cette section soit soigneusement étudiée et respectée.

2.2 MATÉRIEL REQUIS

Une source d’air préfiltré propre et sec de 250 pi3/h à 80
psig (pression manométrique en lb/po2) est exigée pour le
découpage. L’alimentation d’air doit être inférieure à 150 psig
(capacité maximum de pression d’entrée du filtre-régulateur
d’air fourni avec le module).

2.3 EMPLACEMENT

Une ventilation adéquate est nécessaire pour fournir le re­froidissement approprié au Prest-O-Lite® 380 Plasma Cutter,
et la quantité de saleté, de poussière et de chaleur excessive
à laquelle le matériel est exposé, devrait être réduite au
minimum. Prévoir au moins 30 cm (1’) de dégagement entre
la source d’énergie du Prest-O-Lite® 380 Plasma Cutter et le
mur ou toute autre obstruction pour permettre une bonne
circulation d’air dans le bloc d’alimentation.

L’installation de tout dispositif de filtrage limitera le volume
d’air aspiré, soumettant de ce fait les composants internes
de source d’énergie à une surchauffe. Toute utilisation de
ce type de dispositif de filtre annulera la garantie.

2.4 INSPECTION

C. Contrôlez les auvents d’air et toutes autres ouvertures

pour dégager toute obstruction.
le conteneur pour déceler toutes les pièces lâches.

2.5 PRINCIPAUX RACCORDS DE
L’ALIMENTATION

TOUTE DÉCHARGE ÉLECTRIQUE PEUT ÊTRE MORTELLE !
Des mesures de précautions devraient être prises pour
assurer une protection maximum contre les chocs élec­triques. Assurez-vous que toute alimentation est coupée
en ouvrant le commutateur de déconnexion de la ligne
(mur) et en débranchant le cordon secteur de l’unité
quand des connexions sont effectuées à l’intérieur du
bloc d’alimentation.

Assurez-vous que la source d’énergie est correctement
configurée pour votre alimentation. Ne connectez au­cune source d’énergie configurée pour 208/230 V à une
alimentation de 460 V. Cela pourrait entraîner un endom­magement de la machine.

La source d’énergie du Prest-O-Lite® 380 Plasma Cutter fonc­tionne sur 230 VCA, monophasé, et est équipée d’un câble
de 2,4 m (8’) à 3¬ fils conducteurs. Le client est responsable
de fournir une fiche répondant aux normes NEMA 6-30
minimum si désiré.

A. Enlevez le conteneur d’expédition et tout matériau

d’emballage et recherchez la présence éventuelle de
dommages non apparents au moment de la réception
du Prest-O-Lite® 380 Plasma Cutter. Prévenez immédi­atement le transporteur de tout défaut ou dommage
éventuels.

B. Avant de jeter les matériaux d’expédition, examinez

Le châssis doit être connecté à une prise de terre ho­mologuéeground. Le fait de ne pas le faire entraînera

Un coupe-circuit (mural) avec fusible ou disjoncteur ap­proprié (voir le tableau 2.1), devrait être installé dans le
panneau d’alimentation électrique principale.

Tableau 2.1. Tailles recommandées des conducteurs de l’alimentation et des fusibles de

ligne

Puissance d'entrée nominale Conducteur Taille du fusible
d'entrée et de terre ampères

Volts Amp. Phases CU/AWG*

208 19 1 Nº 10 30
230 18 1 Nº 10 30

* Selon le code national pour les conducteurs de cuivre à 80°C et à une température ambiante de 30°C. Pas plus de

trois conducteurs par conduit ou câble. Les codes locaux de l’électricité doivent être respectés s’ils indiquent des
tailles autres que celles énumérées ci-dessus.

11

SECTION 2 INSTALLATION

2.5 RACCORDS PRINCIPAUX DE L’ALIMENTATION

COUPE-CIRCUIT À
FUSIBLE FOURNI PAR LE
CLIENT*

Voir Tableau 2.1

PRISE - conforme à la norme min. NEMA 6-30
(prise correspondant à la fiche)

Arrivée d'air préfiltré (fourni par le client)
(6,2-10,3 bar ou 90-150 psig max.)

FICHE (fournie par le client)
norme NEMA 6-30 minimum

(Voir Tableau 2.1 et AVERTISSEMENT

*

relatif à la prise de terre du châssis
dans la Section 2.5.)

Figure 2-1 Diagramme d’interconnexion principale du Prest-O-Lite® 380 Plasma Cutter

12

SECTION 2 INSTALLATION

2.6 RACCORDS SECONDAIRES DE SORTIE

La torche est assemblée d’origine. Ces instructions sont
destinées à son remplacement.

Avant tout branchement aux terminaux de sortie
du bloc d’alimentation, assurez-vous que toute
l’alimentation principale à ce dernier est coupée (hors
fonction) au niveau du coupe-circuit principal et que le
câble d’alimentation est débranché. Pour la sûreté de
l’opérateur, les connexions de la torche sont chargées.

2.6.1 Remplacement de la torche

1. Retirez le couvercle de la machine. Le raccord du cha­lumeau est situé sur le bas de la machine. Voir la figure
2-2 ci-dessous.

2. Faites passer le câble électrique et le fil de sortie du com­mutateur du PT-31XL par le côté gauche de la douille
inférieure du panneau avant. Branchez le câble électrique
au raccord de la torche (fils conducteurs de gauche) et
branchez les fils de la gachette de la torche aux bornes
1 et 2 de la fiche blanche située dans le coin inférieur
droit de la machine. Vérifiez que le raccord électrique
du câble est serré au moyen d’une clé.

3. Remettez le couvercle de la machine en place.

2.6.2 Connexion d’air comprimé

1. Branchez votre alimentation d’air à la connexion d’entrée
du filtre-régulateur. Voir la figure 2-1.

2.6.3 Connexion du câble de masse

1. Attachez par serrage le câble de masse à la pièce à tra­vailler. Assurez-vous que la pièce est mise à une terre
approuvée par le biais d’un câble de masse de taille
correcte. Voir les figures 2-3, 2-4 et 2-5.

arrière

avant

Raccordement de la torche

Figure 2-2. Raccordement de la torche

13

SECTION 2 INSTALLATION

2.6 RACCORDS SECONDAIRES DE SORTIE

PT-31XL

PRISE DE
TERRE DE
SÉCURITÉ

TRAVAIL

CÂBLE DE TRAVAIL

Distance min. de 3 m (10 pi)

entre la zone de travail et la source d'énergie

Figure 2-3 Diagramme de raccordements secondaires du Prest-O-Lite® 380 Plasma Cutter

14

SECTION 2 INSTALLATION

2.6 RACCORDS SECONDAIRES DE SORTIE

PRISE DE TERRE

N’ATTACHEZ PAS LE CÂBLE DE TRA-

CÂBLE DE TRAVAIL

VAIL À LA PIÈCE QUI SERA LIBÉRÉE
APRÈS LA COUPE

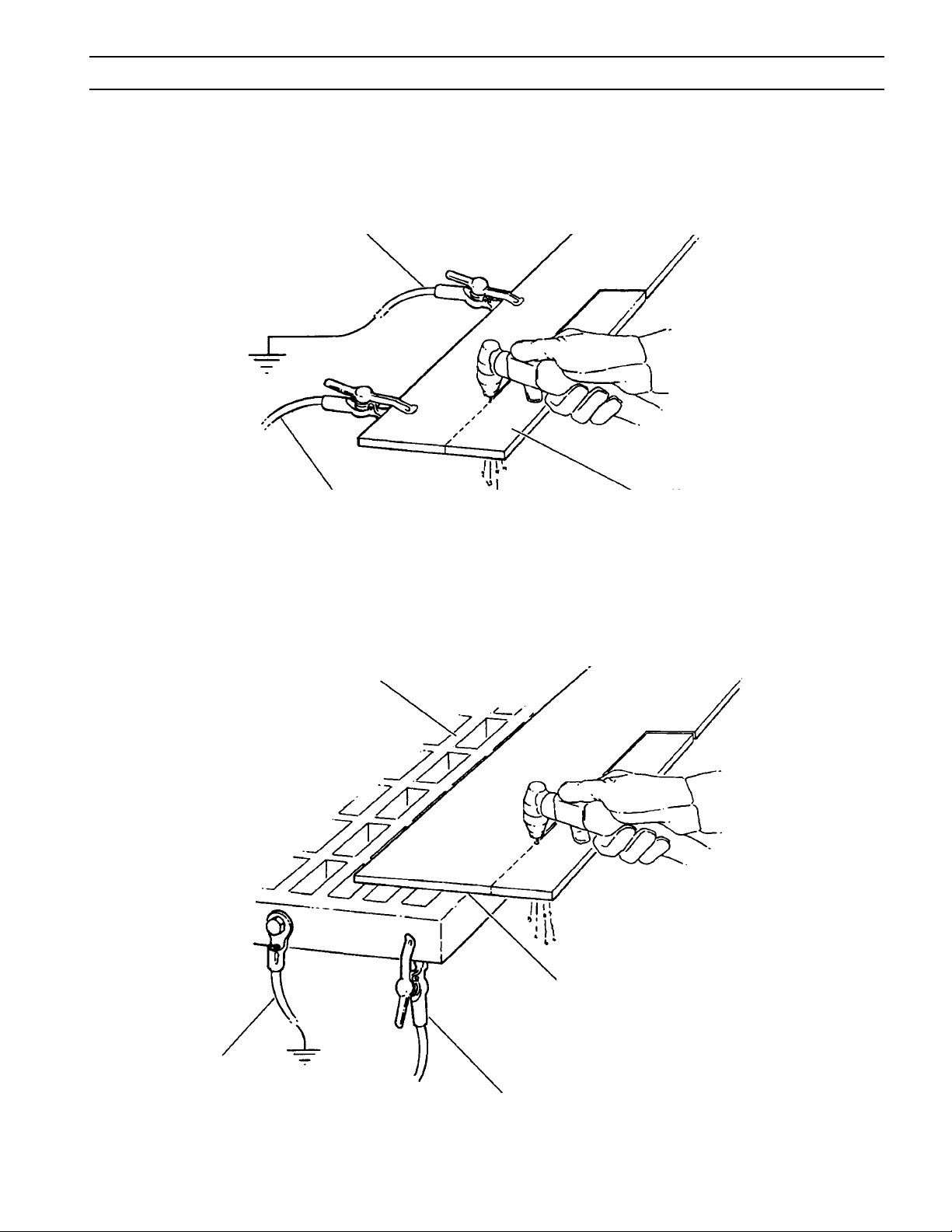

Figure 2-4 Raccords secondaires (Sortie)

TABLE DE TRA­VAIL MISE À LA

TERRE

ASSUREZ-VOUS QUE LA PIÈCE À
TRAVAILLER EST BIEN EN CONTACT
AVEC LA TABLE.

PRISE DE TERRE

CÂBLE DE TRAVAIL

Figure 2-5 Raccords secondaires (Sortie)

15

SECTION 2 INSTALLATION

2.7 INSTALLATION DES CONSOMMABLES DE LA TORCHE PT31XL

ATTENTION

!

ASSUREZ-VOUS d’installer le
déflecteur de tourbillonnement
dans la torche. Le fait de ne pas
le faire permettrait à la tuyère
(extrémité) d’entrer en contact
avec l’électrode et de se retrouver
ainsi sous tension et causer des
chocs électriques qui pourraient
entraîner de graves blessures
pouvant même être mortelles.

ATTENTION

!

La tête de la torche de PT-31XL
contient un clapet anti-retour
de gaz qui agit de paire avec le
capteur de débit et les circuits du
bloc d’alimentation. Ce système
empêche la torche d’être sous
tension au cas où le commutateur
serait accidentellement fermé
lorsque l’écran est retiré. REM­PLACEZ TOUJOURS LA TORCHE
PAR UNE TORCHE APPROPRIÉE
FABRIQUÉE PAR Prest-O-Lite,
CAR SEUL CETTE DERNIÈRE EST
ÉQUIPÉE DU SYSTÈME DE VER­ROUILLAGE BREVETÉ D’Prest­O-Lite.

Respectez toutes les instructions de sûreté comprises dans ce manuel. N’installez pas ou
n’essayez pas d’utiliser cette torche sans respecter soigneusement ces instructions.

Le siège vient assemblé dans la partie avant de la torche. Vérifiez qu’il est serré ferme­ment avec une clé, mais sans excès.

1. Pour démonter l’avant, maintenez la torche avec l’écran en position verticale. Ceci
empêchera la tuyère, l’électrode et le déflecteur de tourbillonnement de tomber
lorsque l’écran est retiré.

Le clapet anti-retour de gaz fait partie du système de verrouillage de sécurité et
est intégré à la torche. Remplacez la tête si cette valve fonctionne mal. La légère
pression exercée par le ressort pour fermer le clapet de retenue à bille peut être
testée en poussant sur l’électrode au moment de l’assemblage des composants
avants.

2. Contrôlez régulièrement l’écran thermique, l’électrode, la tuyère et le déflecteur de
tourbillonnement. Remplacez tout composant usé ou endommagé.

3. Arrêter toute utilisation si l’extrémité de l’électrode devient inférieure à 16 mm (5/8
po) comme l’illustre la figure 2-6 ci-dessous.

4. Appliquez un peu de lubrifiant nº de réf. 0558000443 (17672), livré avec le kit de
pièces détachées, à l’écran thermique ou à la bague, suivant les indications de
l’illustration 4-3. Examinez la bague pour détecter tout endommagement chaque
fois que l’écran est retiré. Remplacez si besoin.

0558006192

Piston

REMARQUE : Tuyères

ma rq ué es par
ampérage

Figure 2-6 Assemblage des pièces consommables “XT”

0558006191

Siège

0558006190

Électrode

16

0558006189

Déflecteur

0558006187

Tuyère
30/40A

0558006185

Écran thermique

SECTION 3 UTILISATION

3.0 UTILISATION

Pour garantir que le Prest-O-Lite 380 fonctionne correctement veuillez

procéder aux étapes suivantes :

1. Allumez l’alimentation principale et assurez-vous que l’air circule dans la ma­chine. Ajustez le régulateur d’air sur 4,5 bar (65 psig) avant d’entamer toute
coupe.

REMARQUE :

Ce réglage de pression doit être effectué dans les 15 secondes suivant le démarrage
de la machine. Sinon, le courant principal doit être coupé et rallumé pour activer
la séquence de flux de prégaz de 15 secondes nécessaire au réglage de la pression
d’air.

2. Réglez le courant de sortie de 15 à 30 ampères avant utilisation de la machine
et selon les conditions de découpe désirées. Voir la page 25.

17

SECTION 3 UTILISATION

3.1 UTILISATION

TOUTE DÉCHARGE ÉLECTRIQUE peut être mortelle.

• Ne démarrez pas l’unité sans le couvercle.

• Ne l’allumez pas lorsque vous la touchez.

• Si allumé, ne touchez aucune pièce au-delà du manche
de la torche (tuyère, écran thermique, électrode, etc.)

Les RAYONS de l’ARC peuvent entraîner des

brûlures des yeux et de la peau ;

le BRUIT peut endommager l’ouïe.

• Portez un masque de soudure équipé d’une visière nº
6 ou 7.

• Portez une protection adéquate des yeux, des oreilles
et du corps.

Placez le Prest-O-Lite® 380 Plasma Cutter à au moins 3 m
(10 pieds) de la zone de coupe. Les étincelles et les sco­ries incandescentes projetées durant la coupe peuvent
endommager l’unité.

3.2 COMMANDES du Prest-O-Lite® 380 Plasma
Cutter (FIGURE 3-1)

A. Commutateur d’alimentation électrique (situé sur

le panneau arrière). En position de fonctionnement,
la lampe témoin verte s’allume indiquant que le
circuit de commande est activé et que le ventilateur
fonctionne.

B. Commande de courant de sortie. Réglable avant

l’utilisation de la machine de 15 à 30 ampères selon
les conditions de coupe. Voir la page 22.

C. Commande de réglage de pression d’air. Une fois

allumé et que l’air circule dans la machine, le régu­lateur d’air peut être réglé sur la pression désirée
4,5 à 4,8 bars (65-70 psig) avant toute coupe.

REMARQUE : ce réglage de pression doit être ef-

fectué dans les 15 secondes suivant le démarrage
de la machine. Sinon, le courant principal doit être
coupé et rallumé pour activer la séquence du flux
de prégaz de 15 secondes nécessaire au réglage de
la pression d’air. Voir la page 21.

COMMUTATEUR
MARCHE/ARRÊT

COMMANDE AC-

TUELLE

TEMPÉRATURE AIR

BOUTON DE COMMANDE

ACTUELLE

Figure 3-1 Commandes du Prest-O-Lite® 380 Plasma Cutter

18

JAUGE DE PRESSION

D'AIR

BOUTON DE CONTRÔLE DU
RÉGULATEUR D'AIR

SECTION 3 UTILISATION

E. Témoin DEL de « température excessive » (jaune)

- s’allume si la machine surchauffe, et s’éteint au­tomatiquement après refroidissement si le com­mutateur “Marche/Arrêt” est toujours allumé.

Témoin DEL de « faible circulation d’air» (vert)

- s’allume lors du fonctionnement lorsque la circula­tion d’air a été correctement réglée, et s’éteint en
dessous de 15 psi (1 bar).

Témoin DEL du commutateur “Marche/Arrêt”
(vert) - s’allume lorsque l’alimentation est activée
et qu’elle est distribuée. S’éteint quand le com­mutateur est éteint.

Jauge de pression d’air (panneau latéral) – affiche
la pression d’air en bars et PSI.

3.3 ASSEMBLAGE DES CONSOMMABLES DU
PT31XL

La tête de la torche de PT-31XL contient un clapet anti­retour de gaz qui agit de paire avec le capteur de débit et
les circuits du bloc d’alimentation. Ce système empêche
la torche d’être sous tension au cas où le commutateur
serait accidentellement fermé lorsque l’écran est retiré.
REMPLACEZ TOUJOURS LA TORCHE PAR UNE TORCHE AP­PROPRIÉE FABRIQUÉE PAR Prest-O-Lite, CAR SEUL CETTE
DERNIÈRE EST ÉQUIPÉE DU SYSTÈME DE VERROUILLAGE
BREVETÉ D’Prest-O-Lite.

3.4 DÉCOUPAGE AVEC LE PT31XL

Portez les gants, vêtements et masques protecteurs
généralement prévus à cet effet. Un masque avec visière
de filtrage nº 6 ou 7 devrait assurer une protection adé­quate des yeux.

Ne touchez aucune pièce au-delà du manche de la torche
(tuyère, écran thermique, électrode, etc.) à moins que le
commutateur d’alimentation soit éteint.

Assurez-vous que commutateur sur le bloc
d’alimentation est en position éteinte et que
l’alimentation principale est désactivée.

Installez l’électrode, le déflecteur, la tuyère et l’écran
thermique selon les indications de la figure 3-2. Serrez l’écran
thermique suffisamment mais pas trop.

ASSUR EZ-VOU S d’insta ll er le défl ec te ur de
tourbillonnement dans la torche. Le fait de ne pas le faire
permettrait à la tuyère (extrémité) d’entrer en contact
avec l’électrode et de se retrouver ainsi sous tension et
causer des chocs électriques qui pourraient entraîner de
graves blessures pouvant même être mortelles.

0558006192

Piston

REMARQUE : Tuyères

ma rq ué es par
ampérage

0558006191

Siège

0558006190

ATTENTION : Ne touchez pas au commutateur de la torche

à moins que la tuyère soit en contact
ou à une distance minimum de 0,02 po.
(0,51mm) de la pièce à travailler.

TROP RAPIDE TROP LENT CORRECT

Figure 3-3 Effet de la vitesse de coupe

0558006185

Écran thermique

Électrode

0558006189

Déflecteur

0558006187

Tuyère
30/40A

Figure 3-2 Assemblage des consommables de « XT »

19

SECTION 3 UTILISATION

QUAND L’ARC TRAVERSE LA PIÈCE À

2

TRAVAILLER, RAMENEZ LA TORCHE EN
POSITION VERTICALE AVANT DE CON­TINUER LA COUPE.

POUR ENTAMER UN PERÇAGE, INCLINEZ LA

1

TORCHE POUR ÉVITER LES PROJECTIONS ARRI­ÈRES DU MATÉRIAU FONDU QUI POURRAIENT
ENDOMMAGER LA TORCHE.

Figure 3-4 Technique de perforation à l’aide du PT-31XL

ATTENTION : Placez la console à au moins 3 m (10 pieds)

de la zone de coupe pour éviter que les pro­jections et scories incandescentes endom­magent la console durant le découpage.

Après avoir placé le coupe-circuit (mural) en position de
fonctionnement et une fois les réglages de pression d’air
et autres contrôles effectués selon les directives ci-dessus,
procédez de la façon suivante :

1. Touchez la pièce avec l’extrémité de la torche en main­tenant cette dernière à un angle d’environ 15 à 30° pour
éviter d’endommager l’extrémité.

2. Appuyez sur la gâchette de la torche. (L’air et la haute
fréquence devraient être activés).

3. Deux secondes après avoir activé la gâchette de la torche,
l’arc de plasma commencera la coupe.

5. En finition de coupe, la gâchette de la torche doit être
relâchée pour réduire au minimum tout dédoublement
de l’arc pouvant éventuellement endommager l’extrémité.
Ceci permet d’éviter un rallumage des hautes fréquences
une fois l’arc de coupure éteint.

6. En mode de postgaz, l’arc peut être relancé immédiate­ment en appuyant sur la gâchette de la torche. Le flux de
prégaz de deux secondes s’annulera automatiquement.

4. Après avoir entamé la coupe, ramenez la torche en
position verticale et continuez la coupe en déplaçant
la torche le long de l’objet. Il peut être nécessaire de re­specter une distance de sécurité pouvant aller jusqu’à
1,6 mm (1/16 po.) selon les conditions de surface du
matériau.

20

SECTION 3 UTILISATION

Gamme de vitesse de découpage — Prest-O-Lite® 380 Plasma Cut­ter (utilisant de l’air avec des consommables XT @ 70 psi)

Courant Vitesse
Épaisseur de sortie de coupe
Matériau mm (po.) (amp.) mm /m(po. /
m)

Acier 1,6 (1/16) 30 4318 (170)
au carbone 3,2 (1/8) 30 1905 (75)
(AISI 1020) 4,8 (3/16) 30 1219 (48)
6,4 (1/4) 30 635 (25)
9,5 (3/8) 30 305 (12)

3.6 PROBLÈMES COMMUNS DE COUPE

Vous trouverez ci-dessous les problèmes communs de dé­coupe suivis de la cause probable de chacun. Si des prob­lèmes sont provoqués par le Prest-O-Lite® 380 Plasma Cutter,
consultez la section d’entretien de ce manuel. Si le problème
n’est toujours pas corrigé, contactez votre représentant
Prest-O-Lite.

A. Pénétration insuffisante.

Acier 1,6 (1/16) 30 4318 (170)
inoxydable 3,2 (1/8) 30 1829 (72)
(AISI 304) 4,8 (3/16) 30 1143 (45)
6,4 (1/4) 30 584 (23)
9,5 (3/8) 30 254 (10)

Aluminium 1,6 (1/16) 30 4318 (170)
(6061) 3,2 (1/8) 30 1905 (75)
4,8 (3/16) 30 1270 (50)
6,4 (1/4) 30 660 (26)
9,5 (3/8) 30 305 (12)

REMARQUE :

Les vitesses indiquées ici sont typiques pour des coupes
de qualité optimales. Vos vitesses réelles peuvent varier
selon la composition des matériaux, les condition de
surface, les techniques utilisées par l’opérateur, etc. Si
la vitesse de coupe est trop rapide, vous risquez de la
rater. Avec des vitesses plus réduites un excédent de
crasse peut s’accumuler. En revanche, à des vitesses trop
lentes, l’arc peut s’éteindre. Le découpage à l’air produit
généralement une surface rugueuse sur l’acier inoxyd­able et l’aluminium.

3.5 TECHNIQUES D’UTILISATION

1. Perçage - des matériaux peuvent être percés avec la

torche touchant la pièce à travailler. Lors du perçage de
matériaux plus épais de 6,35 mm (1/4”) ou plus, soulevez
immédiatement la torche à une distance de 1,6 mm (1/16”)
après le démarrage de l’arc de coupe. Ceci réduira le risque
que les éclaboussures entrent dans la torche et évitera la
soudure éventuelle de l’extrémité à la plaque. La torche
doit être maintenue à un angle d’environ 30° au démar­rage du perçage. Une fois le perçage terminé, ramenez
la torche en position verticale et continuez la coupe en
déplaçant la torche le long de l’objet. Consultez la figure
3-4.

2. Découpage de grille - pour des redémarrages rapides,

tels que la découpe de grille ou de grosses mailles, ne
lâchez pas la gâchette de la torche. Ceci évite le délai de
2 secondes du flux de prégaz du cycle de coupe.

1. Vitesse de coupe trop rapide.

2. Tuyère de coupe endommagée.

3. Pression d’air incorrecte.

B. L’arc principal s’éteint.

Vitesse de coupe trop lente.

C. Accumulation de crasse. (Pour certains matériaux

et épaisseurs, il peut être impossible d’obtenir des
coupes sans présence de crasse).

1. Vitesse de coupe trop rapide ou trop lente.

2. Pression d’air incorrecte.

3. Tuyère ou électrode défectueuse.

D. Double arc. (Orifice de la tuyère endommagé)

1. Pression d’air insuffisante.

2. Tuyère de coupe endommagée.

3. Tuyère de coupe trop lâche.

4. Nombreuses éclaboussures.

E. Arc inégal.

Tuyère de coupe endommagée ou électrode usée.

F. Conditions de coupe instables.

1. Vitesse de coupe incorrecte.

2. Connexions lâches de raccord ou de tuyauterie.

3. Électrode et/ou tuyère de coupe en mauvais
état.

G. L’arc principal ne touche pas.

1. Connexions lâches

2. Pièces manquantes de la torche

3. Pression d’air trop élevée ou trop basse

4. Câble de masse incorrectement connecté

H. Durée des consommables insuffisante.

1. Pression d’air incorrecte.

2. Ventilation contaminée.

21

SECTION 3 UTILISATION

22

SECTION 4 MAINTENANCE

4.1 GÉNÉRALITÉS

Cuvette du régu-

ATTENTION

Si ce matériel ne fonctionne pas correctement, arrêtez
immédiatement le travail et recherchez la cause du pro­blème. L’entretien doit être effectué par un spécialiste
et les raccords électriques par un électricien qualifié. Ne
permettez à aucune personne non qualifiée d’examiner,
de nettoyer, ou de réparer ce matériel. Utilisez unique­ment les pièces de rechange recommandées.

lateur de pression

d’air

Bouton

Figure 4-1 Cuvette de vidange

AVERTISSEMENT

Assurez-vous que le coupe-circuit ou disjoncteur mural
est ouvert avant d’inspecter, de réparer ou d'entretenir
l’intérieur du Prest-O-Lite 380.

4.2 INSPECTION ET NETTOYAGE

Une inspection et un nettoyage fréquents du Prest-O-Lite 380
sont recommandés pour garantir un fonctionnement efficace
et sans danger. Voici quelques suggestions à cet effet :

A. Contrôlez la connexion du câble de masse à la pièce à

travailler.

B. Vérifiez le raccord de prise de terre de sécurité au

niveau de la pièce à travailler et du châssis du bloc
d’alimentation

C. Contrôlez l’écran thermique sur la torche. En cas

d’endommagement, remplacez-le.

D. Examinez quotidiennement l’électrode de la torche et la

tuyère de découpe pour déceler toute usure éventuelle.
Retirez les éclaboussures ou remplacez si besoin

E. Vérifiez que le câble et les tuyaux ne sont ni endom-

magés, ni déformés.

4.3 CAPTEUR DE DÉBIT FIGURE 42

En cas de contamination excessive de l’air, le capteur de débit
(FS) doit être retiré, démonté et nettoyé comme suit :

A. Vérifiez que le système est éteint et qu’il n’y a pas d’air

emprisonné sous pression dans la tuyauterie.

B. Retirez le bouchon du piston.

C. Retirez le ressort (FS-4 seulement). Manipulez le ressort

soigneusement pour éviter toute déformation.

D. Retirez le piston.

E. Nettoyez toutes les pièces avec un produit de lavage.

REMARQUE

Assurez-vous que le produit nettoyant ne contient aucun
dissolvant qui pourrait dégrader la polysulfone. Nous re­commandons d’utiliser de l’eau chaude et un détergent et
de laisser toutes les pièces sécher complètement avant le
remontage.

Remontez le capteur de débit dans l'ordre inverse du dé­montage.

F. Assurez-vous que tous les raccords et prises de terre

sont correctement serrés.

G. En vous assurant que l’alimentation électrique est

débranchée et que vous portez une protection ap­propriée des yeux et du visage, nettoyez l’intérieur du
Prest-O-Lite®380 par soufflerie d’air comprimé sec à
basse pression.

H. De l’eau ou de l’huile s’accumule parfois dans la cuvette

du régulateur de pression d’air. Pour vidanger la cuvette,
éteignez la machine et conservez l’arrivée d’air, puis
poussez le bouton situé sur le bas de la cuvette vers le
haut. Voir la figure 4-1.

BOUCHON DU

RESSORT

CAPTEUR DE
DÉBIT

Figure 4-2 Démontage/Assemblage du capteur de débit

23

PISTON

PISTON

SECTION 4 MAINTENANCE

4.4 ENTRETIEN DE LA TORCHE PT31XL

1. Pour démonter la partie avant, maintenez la torche avec l’écran en position verti­cale. Ceci empêchera la tuyère, l’électrode et le déflecteur de tourbillonnement
de tomber lorsque l’écran thermique est retiré.

AVERTISSEMENT

Avant toute tentative d’entretien
sur cette torche, assurez-vous que
le COMMUTATEUR D’ALIMENTATION
ÉLECTRIQUE sur la source d’énergie
est en position éteinte et que
l’ALIMENTATION PRINCIPALE A ÉTÉ
COUPÉE.

Le clapet anti-retour de gaz fait partie du système de verrouillage de sécurité
et est intégré à la tête de la torche. Cette tête doit être remplacée si cette valve
fonctionne mal. La légère pression exercée par le ressort pour fermer le clapet
de retenue à bille peut être testée en poussant sur l’électrode au moment de
l’assemblage des composants avants.

2. Contrôlez régulièrement l’écran thermique, l’électrode, la tuyère et le déflecteur
de tourbillonnement. Remplacez tout composant usé ou endommagé.

3. Arrêter toute utilisation si l’extrémité de l’électrode devient inférieure à 16 mm
(5/8 po) comme l’illustre la figure 4-3 ci-dessous.

4. Appliquez un peu de lubrifiant nº de réf. 0558000443 (17672), livré avec le kit de
pièces détachées, à l’écran thermique ou à la bague, suivant les indications de
l’illustration 4-3. Examinez la bague pour détecter tout endommagement chaque

fois que l’écran est retiré. Remplacez si besoin.

5. Le câble d'alimentation et les fils de l'interrupteur de la ligne doivent régulièrement
inspectés. En présence de toute entaille visible sur la gaine protectrice ou en cas
de fuite de gaz observée, remplacez le composant endommagé.

En suivant les étapes 1, 2, et 3 de la sous-section 4.5 vous pouvez débrancher la
ligne de la torche. Pour ce faire, étalez la ligne en ligne droite, retirez le ruban sur
les épissures des fil de sortie de l'interrupteur et libérez ce dernier en coupant les
fils de sortie près des épissures. Les interrupteurs de rechange sont équipés de fils
extra longs pour compenser la perte due au sectionnement. Retirez le fourreau de
protection en caoutchouc de l’extrémité de prise du câble, ainsi que le ruban qui fixe
la gaine à chaque extrémité. Tirez la gaine du câble (par dessus le petit raccord situé à
l’extrémité de la torche). Notez que les fils de sortie de l'interrupteur enroulés autour
du câble électrique, sont fixés par des rubans en plusieurs emplacements le long du
câble. Les fils de sortie, la fiche du cordon de l'interrupteur et le passe fils peuvent
maintenant être enlevés. Ne retirez pas le ruban blanc qui forme une bande autour
du câble électrique à chaque extrémité. La gaine est collée au câble devant la bande
qui agit en tant que butée pour empêcher la gaine de reculer sur le câble. Les câbles
de rechange sont fournis avec cette bande déjà en place. Si les fils de sortie de com­mutateur doivent être remplacés, utilisez du FIL ISOLÉ DE CUIVRE TORSADÉ de taille
16 A.W.G., de 600 - VOLT, à 90° C (194° F). Remontez dans l'ordre inverse.

Le lubrifiant peut être appliqué à

la bague ou à l'écran thermique

6. Pour repositionner la gâchette sur la torche, glissez le support flexible vers l’arrière,
retirez le ruban fixant les épissures des fils sur le câble électrique, replacez la gâchette,
remettez un ruban sur les fils de sortie et remettez le support flexible en place.

REMARQUE : appliqué à l’intérieur du support flexible, un film mince lubrifiant

nº de réf. 0558000443 (17672) de silicone (livré avec le kit de pièces
de rechange) facilitera l’assemblage de cette pièce.

Électrode "XT"
Remplacez l'électrode lorsque
l'extrémité passe en dessous

16 mm (0,63")

Minimum

Figure 4-3 Entretien de la bague et de l'électrode

24

de 16 mm (0,63").

SECTION 4 MAINTENANCE

4.5 ORDRE DE DÉMONTAGE DU CÂBLE ÉLECTRIQUE ET DE L'INTERRUPTEUR

2

Retirez la gâchette et la bande

du manche par coulissement

Coupez les fils de sortie à

l’épissure pour remplacer la

gâchette.

AVERTISSEMENT

Tirez le support flexible vers

Dévissez la manche et le

3

câble électrique de la tête

ASSUREZ-VOUS de serrer les raccords correctement à

l’aide de 2 clés pendant le remontage. (Le couple recom-

mandé par le fabricant est de 3,4 m-n ou 30 po.-livres).

Le fait de ne pas le faire pourrait entraîner des blessures

graves pour l’opérateur.

1

l’arrière. Retirez le ruban reten-

ant les épissures.

25

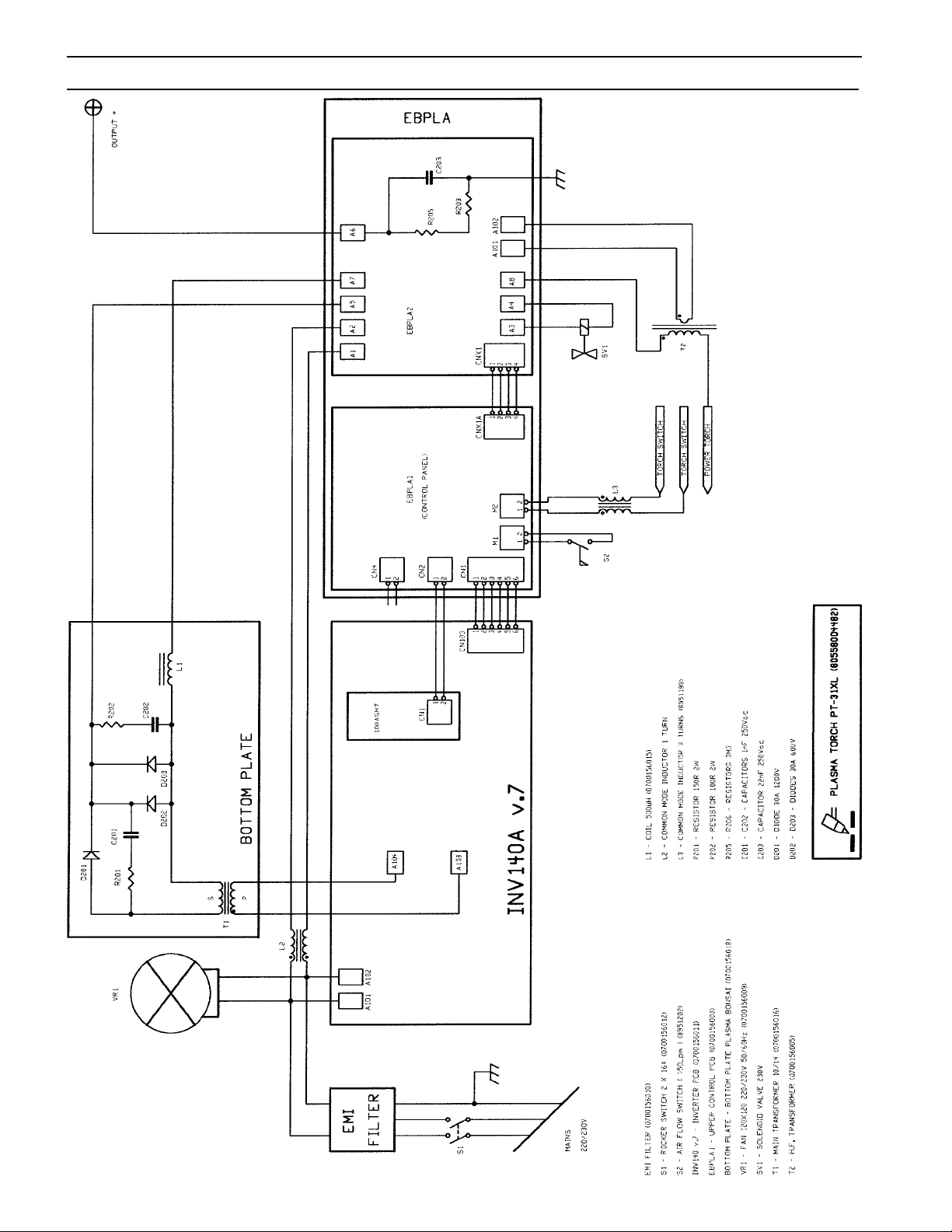

SECTION 4 MAINTENANCE

26

SECTION 5 DÉPANNAGE

5.1 DÉPANNAGE

AVERTISSEMENT

TOUTE DÉCHARGE ÉLECTRIQUE PEUT ÊTRE MORTELLE
! Assurez-vous que toute alimentation est coupée en
ouvrant le coupe-circuit (mural) et en débranchant le
cordon secteur de l’unité quand des connexions sont
effectuées à l’intérieur du bloc d’alimentation.

Comparez le problème aux symptômes présentés dans ce
guide de dépannage. Le remède peut être très simple. Si
la cause ne peut pas être rapidement localisée, éteignez
l’alimentation, ouvrez l’unité et procédez à une inspection
visuelle de tous les composants et du câblage. Vérifiez la
qualité des raccords, l’absence de tout composant ayant
brûlé ou de fil lâche, de condensateur bosselé, bombé ou
ayant une fuite, ou tout autre signe d'endommagement ou
de décoloration.

La cause de défaillance de commande peut être identifiée
en se rapportant à l’ordre des exécutions et au schéma
électrique, tout en contrôlant les divers composants.
Un voltmètre sera nécessaire pour certains de ces con­trôles.

AVERTISSEMENT

Les tensions dans le matériel de découpe au plasma
sont suffisamment élevées pour entraîner des bles­sures graves qui peuvent même être mortelles. Soyez
particulièrement vigilant autour du matériel dont les
couvercles ont été retirés.

REMARQUE

Avant de contrôler les tensions du circuit, débranchez
l’alimentation électrique du générateur à haute fréquence
pour éviter d’endommager votre voltmètre.

5.2 GUIDE DE DÉPANNAGE

A. Démarrage difficile.

• Changez l'électrode

• Changez la tuyère

• Vérifiez la qualité et la propreté de la connexion du câble de masse à la pièce de travail

• Contrôlez la pression d’air - 65-70 psig (4,5 – 4,8 bars)

• Examinez le câble électrique du chalumeau pour vérifier la continuité

Appuyez sur la gâchette de la torche. Après 2 secondes, constatez-vous la présence
d'une haute fréquence ?

Oui

Le témoin "Air" est-il allumé ?

Oui Non

Réparer/remplacer
la source d'énergie

Réparer/remplacer
la carte de contrôle

Non

Réparer/remplacer
l'unité à haute
fréquence unit

27

SECTION 5 DÉPANNAGE

B. Pas d'air

Le raccord d'air est-il connecté ?

Oui Non Connecter

L'air est-il réglé sur 65 - 70 psig (4,5 - 4,8 bar) ?

Oui Non Ajuster

L'air est-il activé lorsque l'alimentation est établie ?

Oui Non • Pas d’électrode dans la torche

• Pas de goupille de valve dans la torche

• Remplacer l’électrode
Vérifier la continuité de la gâchette de la torche • Remplacez la goupille de valve

OK Non Remplacez la gâchette de la torche

Réparer/remplacer la source d'énergie

28

SECTION 5 DÉPANNAGE

C. Impossible de couper l’air

L'arc est-il activé lorsque la tuyère entre en contact avec l'objet sans appuyer sur la gâchette ?

Oui Non

Vérifier s'il y a un court-circuit dans la gâchette
ou dans les fils

L'air circule t-il même lorsque l'alimentation du Prest-O-Lite® 380 Plasma Cutter est désactivée ?

Oui Non

Remplacer Réparer/remplacer la
la vanne électromagnétique carte de contrôle

29

SECTION 5 DÉPANNAGE

D. Témoin d’alimentation électrique éteint.

L'interrupteur est-il allumé ?

Oui Non Allumer l'interrupteur

La fiche est-elle branchée dans le logement ?

Oui Non Insérer la fiche

Le ventilateur de refroidissement fonctionne t-il ?

Non

Vérifier la tension dans le logement et sur la ligne d'arrivée

Non Vérifier les fusibles principaux

Oui

Oui

Remplacer l'interrupteur d'alimentation principale

30

SECTION 5 DÉPANNAGE

E. Témoin lumineux de la température ALLUMÉ.

L'unité surchauffe t-elle ?
(le témoin s'éteint lorsque
l'unité refroidie).

Oui Non

L'air de refroidissement circule t-il ?

Durée d’utilisation excessive :
35% à 30 A Oui Non
ou 100% à 21 A en sortie

Réparer la source Réparer le
d'énergie le ventilateur

F. Aucune sortie de courant

La tension de puissance d’entrée se situe t-elle dans
les -10% de la puissance d’entrée nominale ?

Oui Non

Voir la séquence "D"

Non résolu

Réparer/remplacer l'inverseur

31

SECTION 5 DÉPANNAGE

5.3 ORDRE D’EXÉCUTION

Appuyée Relâchée

Gâchette de la torche

Ouverte Fermée
Vanne électromagnétique
Prégaz

Capteur de débit Fermé

Témoin de surcharge

2

secondes

10-14 secondes

Postgaz

Ouvert

Activé

Circuit HF

Inversseur

Arc de coupe (courant)

REMARQUES :

1. Lorsque vous appuyez sur la gâchette de la torche pendant la période de postgaz, les délais de prégaz
et de postgaz sont annulés et la haute fréquence est immédiatement activée. La période de postgaz
commence au moment où la gâchette de la torche est relâchée.

32

SECTION 6 PIÈCES DE RECHANGE

6.1 GÉNÉRALITÉS

Des pièces de rechange sont illustrées sur les figures suivantes.
Pour toute commande de pièces, utilisez le nº et nom de la
pièce, comme l’illustre la figure.

Fournissez toujours la série ou le nº de série de l’unité sur
laquelle les pièces seront utilisées. Le nº de série est embouti
sur la plaque signalétique de l’unité

6.2 COMMANDE

Des pièces de rechange peuvent être commandées chez votre
distributeur Prest-O-Lite ou à l’adresse suivante :

Prest-O-Lite Welding & Cutting Products

Attn: Customer Service Dept.
PO Box 100545, Ebenezer Road
Florence, SC, 29501-0545

Lorsque vous commandez des pièces de rechange,
n’oubliez pas de préciser toute instruction spéciale relative
à l'expédition.

Référez-vous au guide de communications au dos de ce
manuel pour consulter la liste des nº de téléphone du ser­vice clientèle.

33

SECTION 6 PIÈCES DE RECHANGE

20

18 12

8 7 9 17

rear

24

3

front rear

5 4

front

front

front

19

13 11

6 10

25

22

21

rear

rear

23

rear front front rear

15

34

16

SECTION 6 PIÈCES DE RECHANGE

Nr. Description

*1 Prest-O-Lite

®

380 Plasma

Prest-O-Lite Part #

Cutter Package ** 0558006057

*2 Lid with handle 0558004643
3 Knob dia. 25 mm complete 0558002735
4 Control PCB 0700156003
5 Control/HF PCB 0700156004
6 HF Generator 0700156005
7 Air Nipple 1/8" 0700156006

8 Power Cable 0558003342
9 Air Gauge/ Filter Assy. 0558002767
10 Fan 0558002738

11 Fan Grid 0558002739
12 EMC Filter 0558002746
13 Flow Switch Assy. (951202) 0558000410
*14 PT - 31 Torch Assy. 0558004482

15 Inverter PCB 0700156011
16 Bottom Plate 0700156014
17 On/Off Switch 0700156012
18 Solenoid Valve Assy. 0558002764
*19 Work Cable w/clamp 0700156013
20 Pressure Guage 0558002768

21 Choke 0700156015
22 Transformer (ferrites) 0700156016
23 Heat Sink w/Diodes 0700156017

24 Adaptor, Bulk Head (58V75) 0558000523

25 Female Torch Connector Plug: 0558004947
Plug Is Attached To Torch
And Connects to Mating Male
Connector Located Inside
Machine Cover.

* Voir l'illustration en Page 11 de tout le poste Prest-O-Lite® 380 Plasma Cutter

** Inclut la torche et le kit de pièces de rechange

35

SECTION 6 PIÈCES DE RECHANGE

0558000793

FOURREAU (49N83)

GAINE

19675 (15')

SUPPORT FLEXIBLE

0558000710 (18225)

(2) ÉPISSURES (fournis avec

l'interrupteur)

RUBAN DE

L'INTERRUPTEUR- 18207

5/8 X 18 L.H.

POIGNÉE - 0558000796 (18208)

CÂBLE D'ALIMENTATION

19672 (15')

(UTILISÉ SUR LE HANDY PLASMA 380)

RACCORD FEMELLE DE LA TORCHE-Nº de réf. 0558004947

UNE UTILISATION SUR LE HANDY PLASMA 380,

* EN CAS DE COMMANDE DE LA TORCHE PT31XL POUR

LA PIÈCE Nº 0558004947 DOIT AUSSI ÊTRE COMMANDÉE.

Pour les torches de rechange :

(utilisés sur Prest-O-Lite® 380 Plasma Cutter)*

INTERRUPTEUR - 0558000818

(18224)

TÊTE À 75º - 0558000790 (20072)

(Inclut, bague et siège)

PISTON

0558006192

Livrées avec le KIT

CONSOMMABLES "XT"

de consommables "XT":

Non incluses avec la torche.

36

SIÈGE - 0558000510 (19679)

(compris dans la tête)

ÉLECTRODE

0558006190

NEMENT 0558006189

TUYÈRE (extrémité)

DÉFLECTEUR DE TO URBILLON-

ÉCRAN THERMIQUE - 0558006185

Ensemble torche PT-31XL, lignes de 4,6 m (15’), nº de réf. 0558004482 (assemblé avec consommables 30/40A à rendement élevé)

Notes

37

Notes

38

Original release 06 / 2006

03 / 2007 - Revised Title Page layout / text.

Revision History

39

Prest-O-Lite Welding & Cutting Products,

PO Box 100545, Florence, SC

COMMUNICATION GUIDE - CUSTOMER SERVICES

A. CUSTOMER SERVICE QUESTIONS:
Telephone: [phone] / Fax: [phone] Hours: 8:00 AM to 7:00 PM EST
Order Entry Product Availability Pricing Order Information Returns

B. ENGINEERING SERVICE:
Telephone: [phone] / Fax : [phone] Hours: 7:30 AM to 5:00 PM EST
Warranty Returns Authorized Repair Stations Welding Equipment Troubleshooting

C. TECHNICAL SERVICE:
Telephone: [phone]/ Fax: [phone] Hours: 8:00 AM to 5:00 PM EST
Part Numbers Technical Applications Specifications Equipment Recommendations

D. LITERATURE REQUESTS:
Telephone: [phone] / Fax: [phone] Hours: 7:30 AM to 4:00 PM EST

E. WELDING EQUIPMENT REPAIRS:
Telephone: [phone] / Fax: [phone] Hours: 7:30 AM to 3:30 PM EST
Repair Estimates Repair Status

F. WELDING EQUIPMENT TRAINING
Telephone: [phone] / Fax: [phone] Hours: 7:30 AM to 4:00 PM EST
Training School Information and Registrations

G. WELDING PROCESS ASSISTANCE:
Telephone: [phone] Hours: 7:30 AM to 4:00 PM EST

H. TECHNICAL ASST. CONSUMABLES:
Telephone : [phone] Hours: 7:30 AM to 5:00 PM EST

IF YOU DO NOT KNOW WHOM TO CALL

Telephone: [phone]

Fax: [phone]

Hours: 7:30 AM to 5:00 PM EST

or

visit us on the web at http://www.all-statewelding.com

The Prest-O-Lite web site offers

Comprehensive Product Information

Material Safety Data Sheets

Warranty Registration

Instruction Literature Download Library

Distributor Locator

Global Company Information

Press Releases

Customer Feedback & Support

Form No: 0558006447 03 / 2007

A member of the

ESAB Group
