Manuel d’instructions
Installation, fonctionnement et entretien
Prest-O-Lite®250 Système de coupe Plasma
Prest-O-Lite®250 Système de coupe Plasma Nº de réf. 0558006059 - 115 V, monophasé, 50/60 Hz
Form No: 0558006446 03 / 2007
ASSUREZVOUS QUE CETTE INFORMATION EST DISTRIBUÉE À L'OPÉRATEUR.
VOUS POUVEZ OBTENIR DES COPIES SUPPLÉMENTAIRES CHEZ VOTRE FOURNISSEUR.
ATTENTION
Les INSTRUCTIONS suivantes sont destinées aux opérateurs qualifiés seulement. Si
vous n’avez pas une connaissance approfondie des principes de fonctionnement et des
règles de sécurité pour le soudage à l’arc et l’équipement de coupage, nous vous
suggérons de lire notre brochure « Precautions and Safe Practices for Arc Welding, Cutting and Gouging, » Formulaire 52-529. Ne permettez PAS aux personnes non qualifiées
d’installer, d’opérer ou de faire l’entretien de cet équipement. Ne tentez PAS d’installer
ou d’opérer cet équipement avant de lire et de bien comprendre ces instructions. Si vous
ne comprenez pas bien les instructions, communiquez avec votre fournisseur pour plus
de renseignements. Assurez-vous de lire les Règles de Sécurité avant d’installer ou
d’opérer cet équipement.
RESPONSABILITÉS DE L'UTILISATEUR
Cet équipement opérera conformément à la description contenue dans ce manuel, les étiquettes
d’accompagnement et/ou les feuillets d’information si l’équipement est installé, opéré, entretenu
et réparé selon les instructions fournies. Vous devez faire une vérification périodique de
l’équipement. Ne jamais utiliser un équipement qui ne fonctionne pas bien ou n’est pas bien
entretenu. Les pièces qui sont brisées, usées, déformées ou contaminées doivent être remplacées
immédiatement. Dans le cas où une réparation ou un remplacement est nécessaire, il est
recommandé par le fabricant de faire une demande de conseil de service écrite ou par téléphone
chez le Distributeur Autorisé de votre équipement.
Cet équipement ou ses pièces ne doivent pas être modifiés sans permission préalable écrite par
le fabricant. L’utilisateur de l’équipement sera le seul responsable de toute défaillance résultant
d’une utilisation incorrecte, un entretien fautif, des dommages, une réparation incorrecte ou une
modification par une personne autre que le fabricant ou un centre de service désigné par le
fabricant.
TABLE DES MATIÈRES
SECTION TITRE PAGE
PARAGRAPHE
SECTION 1 DESCRIPTION .............................................................................................................17
1.1 Généralités ................................................................................................................... 17
1.2 Étendue ......................................................................................................................... 17
1.3 Système disponible ................................................................................................... 17
1.4 Caractéristiques ..........................................................................................................18
SECTION 2 INSTALLATION........................................................................................................... 21
2.1 Généralités ................................................................................................................... 21
2.2 Équipement nécessaire ........................................................................................... 21
2.3 Lieu ................................................................................................................................. 21
2.4 Inspection ..................................................................................................................... 21
2.5 Raccords électriques principaux de l’alimentation ....................................... 21
2.6 Raccords secondaires (Sortie) ...............................................................................23
2.6.1 Remplacement de la torche ................................................................................... 23
2.6.2 Raccords d’air .............................................................................................................. 23
2.6.3 Connexion du câble de masse .............................................................................. 23
2.7 Installation des consommables de la torche PT-31XL .................................. 26
SECTION 3 FONCTIONNEMENT ................................................................................................ 27
3.1 Fonctionnement ........................................................................................................ 28
3.2 Commandes du Prest-O-Lite® 250 ....................................................................... 28
3.3 Assemblage des pièces consommables du PT-31XL .................................... 29
3.4 Découpage avec le PT-31XL ................................................................................... 29
3.5 Techniques d’utilisation .......................................................................................... 31
3.6 Problèmes communs de coupe ............................................................................ 31
SECTION 4 MAINTENANCE .........................................................................................................33
4.1 Généralités ................................................................................................................... 33
4.2 Inspection et nettoyage .......................................................................................... 33
4.3 Capteur de débit ........................................................................................................ 33
4.4 Entretien de la torche PT-31XL ............................................................................. 34
4.5 Ordre de démontage du câble électrique et du commutateur ................ 35
SECTION 5 DÉPANNAGE ............................................................................................................... 39
5.1 Dépannage .................................................................................................................. 39
5.2 Guide de dépannage ................................................................................................ 39
5.3 Séquence du fonctionnement .............................................................................. 44
SECTION 6 PIÈCES DE RECHANGE ........................................................................................... 45
6.1 Généralités ................................................................................................................... 45
6.2 Passer une commande ............................................................................................45
TABLE DES MATIÈRES
4
PRÉCAUTIONS DE SÉCURITÉ
Précautions de sécurité
Les utilisateurs du matériel de soudage et de coupage plasma Prest-O-Lite ont la responsabilité ultime
d'assurer que toute personne qui opère ou qui se trouve dans l'aire de travail observe les précautions de
sécurité pertinentes. Les précautions de sécurité doivent répondre aux exigences applicables à ce type de
matériel de soudage ou de coupage plasma. Les recommandations suivantes doivent être observées en
plus des règles standard qui s'appliquent au lieu de travail.
Tous les travaux doivent être effectués par un personnel qualifié possédant de bonnes connaissances par
rapport au fonctionnement du matériel de soudage et de coupage plasma. Un fontionnement incorrect
du matériel peut produire des situations dangereuses qui peuvent causer des blessures à l'opérateur ou
des dommages au matériel.
1. Toute personne travaillant avec le matériel de soudage ou de coupage plasma doit connaître :
- son fonctionnement;
- l'emplacement des interrupteurs d'arrêt d'urgence;
- sa fonction;
- les précautions de sécurité pertinentes;
- les procédures de soudage et/ou de coupage plasma.
2. L'opérateur doit assurer que :
- seules les personnes autorisées à travailler sur l'équipement se trouvent dans l'aire de travail lors de la
mise en marche de l'équipement;
- toutes les personnes dans l'aire de travail sont protégées lorsque l'arc est amorcé.
3. Le lieu de travail doit être :
- aménagé convenablement pour acquérir le matériel en toute sécurité;
- libre de courants d'air.
4. Équipement de sécurité personnelle
- Vous devez toujours utiliser un équipement de sécurité convenable tels que les lunettes de protection,
les vêtement ininflammables et des gants de protection.
- Vous ne devez jamais porter de vêtements amples, tels que foulards, bracelets, bagues, etc., qui
pourraient se prendre dans l'appareil ou causer des brûlures.
5. Précautions générales :
- Assurez-vous que le câble de retour est bien branché.
- La réparation d'un équipement de haute tension doit être effectuée par un électricien qualifié
seulement.
- Un équipement d'extinction d'incendie approprié doit être à proximité de l'appareil et l'emplacement
doit être clairement indiqué.
- Vous ne devez jamais procéder à la lubrification ou l'entretien du matériel lorsque l'appareil est en
marche.
5
PRÉCAUTIONS DE SÉCURITÉ
LE SOUDAGE ET LE COUPAGE À L'ARC PEUVENT CAUSER DES
LE SOUDAGE ET LE COUPAGE À L'ARC PEUVENT CAUSER DES
BLESSURES À L'OPÉRATEUR OU LES AUTRES PERSONNES SE
BLESSURES À L'OPÉRATEUR OU LES AUTRES PERSONNES SE
TROUVANT DANS L'AIRE DE TRAVAIL. ASSUREZVOUS DE
TROUVANT DANS L'AIRE DE TRAVAIL. ASSUREZVOUS DE
PRENDRE TOUTES LES PRÉCAUTIONS NÉCESSAIRES LORS
AVERTISSEMENT
CHOC ÉLECTRIQUE - peut être mortel.
- Assurez-vous que l'unité de soudage ou de coupage plasma est installée et mise à la terre conformément
aux normes applicables.
- Ne touchez pas aux pièces électriques sous tension ou les électrodes si vos mains ne sont pas bien
protégées ou si vos gants ou vos vêtements sont humides.
- Assurez-vous que votre corps est bien isolé de la mise à la terre et de la pièce à traiter.
- Assurez-vous que votre position de travail est sécure.
VAPEURS ET GAZ - peuvent être danereux pour la santé.
- Gardez votre tête éloignée des vapeurs.
- Utilisez un système de ventilation et/ou d'extraction à l'arc pour évacuer les vapeurs et les gaz de votre
zone respiratoire.
PRENDRE TOUTES LES PRÉCAUTIONS NÉCESSAIRES LORS
D'UNE OPÉRATION DE SOUDAGE OU DE COUPAGE. DEMANDEZ
D'UNE OPÉRATION DE SOUDAGE OU DE COUPAGE. DEMANDEZ
À VOTRE EMPLOYEUR UNE COPIE DES MESURES DE SÉCURITÉ
À VOTRE EMPLOYEUR UNE COPIE DES MESURES DE SÉCURITÉ
QUI DOIVENT ÊTRE ÉLABORÉES À PARTIR DES DONNÉES DES
QUI DOIVENT ÊTRE ÉLABORÉES À PARTIR DES DONNÉES DES
RISQUE DU FABRICANT.
RISQUE DU FABRICANT.
RAYONS DE L'ARC - peuvent endommager la vue ou brûler la peau.
- Protégez vos yeux et votre corps. Utilisez un écran de soudage/coupage plasma convenable équipé de
lentilles teintées et portez des vêtements de protection.
- Protégez les personnes se trouvant dans l'aire de travail à l'aide d'un écran ou d'un rideau protecteur
convenable.
RISQUE D'INCENDIE
- Les étincelles (projections) peuvent causer un incendie. Assurez-vous qu'il n'y a pas de matériel
inflammable à proximité de l'appareil.
BRUIT - un bruit excessif peut endommager la capacité auditive.
- Protégez vos oreilles. Utilisez des protecteurs d'oreilles ou un autre type de protection auditive.
- Avertissez les personnes se trouvant dans l'aire de travail de ce risque.
FONCTIONNEMENT DÉFECTUEUX - Dans le cas d'un fonctionnement défectueux demandez l'aide d'une
personne qualifiée.
ASSUREZ-VOUS DE LIRE ET DE COMPRENDRE LE MANUEL D'UTILISATION AVANT
D'INSTALLER OU D'OPÉRER L'UNITÉ.
PROTÉGEZ-VOUS ET LES AUTRES !
6
SECTION 1 DESCRIPTION
1.1 GÉNÉRALITÉS
Le Prest-O-Lite® 250 est un système de découpage au
plasma compact et complètement autonome. Tel que livré,
le système est entièrement assemblé et prêt au découpage
après avoir été connecté à l’alimentation et à une source
d’air comprimé de 6,2 à 10,3 bar (90-150 PSI) préfiltré. Le
système Prest-O-Lite® 250 utilise la torche PT-31XL offrant
une puissance de découpage de matériaux jusqu’à 6,4 mm
(0,25 po.) d’épaisseur ou de séparation de matériaux jusqu’à
7,9 mm (0,31 po.) d’épaisseur.
L’appareil breveté PT-31XL est une torche manuelle avec une
tête à 75° conçue pour une utilisation avec plusieurs modules de découpage par jet de plasma utilisant un air propre
et sec comme gaz de plasma. D’une longueur de 3,7 m (12
pi), le tuyau de branchement de la torche a été testé pour
une utilisation à 100% à n’importe quel niveau de sortie du
Prest-O-Lite® 250.
N’UTILISEZ AUCUNE TORCHE AVEC CETTE SOURCE
D’ÉNERGIE AUTRE QUE LA PT-31XL D’Prest-O-Lite. TOUTE
UTILISATION AVEC N’IMPORTE QUELLE AUTRE TORCHE
PEUT ENTRAÎNER DES BLESSURES GRAVES.
1.2 ÉTENDUE
Le but de ce manuel est de fournir à l’opérateur les informations nécessaires pour installer et utiliser le système de
découpage Prest-O-Lite® 250 Plasma™. Une documentation
de référence technique est également fournie pour assister
au dépannage du système de découpage.
AVERTISSEMENT
1.3 SYSTÈME DISPONIBLE
Prest-O-Lite®250 Système de coupe Plasma ............................................................................................... Nº réf. 0558006059
comprend : la console avec le régulateur et le câble de masse, la torche PT-31XL, le câble de la torche de 3,7 m (12 pieds) et
le kit de pièces de rechange.
Le Kit optionnel du guide de la torche (0558003258) permet de découper des cercles précis de 45 mm à 1050 mm (1,8
po à 41,3 po) de diamètre avec une torche manuelle. L’accessoire comprend une tête et une barre de rayon, un point central/adaptateur et un ensemble à double roulettes. Les découpes peuvent être effectuées à l’intérieur ou à l’extérieur du
cercle. La tête de la torche est toujours maintenue en position verticale durant le découpage. L’accessoire est également
pratique pour conserver une distance de sécurité constante dans d’autres types de découpage.
7
SECTION 1 DESCRIPTION
Table 1-1 PT-31XL Contenu du kit de pièces de rechange
Description Nº de réf. de la pièce Quantité
Le kit de pièces de rechange nº de réf. 0558006145 inclut :
Tuyère 15/20 A 0558006186 3
Électrode 0558006198 2
Déflecteur de tourbillonnement 0558006196 1
Écran thermique 0558006185 1
Lubrifiant, 1/4 oz. (7,4 ml) 17672 1
Joint torique 12 mm (0,47 po) DI × 2 mm (0,078 po) 0558006193 5
REMARQUE : le kit de la torche PT-31XL portant le nº de réf. 0558005300 est fourni avec la tuyère,
l’électrode, le déflecteur de tourbillonnement et l’écran thermique assemblé en tant que composant du système Prest-O-Lite® 250
1,4 CARACTÉRISTIQUES
Consultez les tableaux 1-2, 1-3, et les figures 1-1 et 1-2 des caractéristiques techniques du Prest-O-Lite® 250.
Tableau 1-2 caractéristiques du Prest-O-Lite® 250
Puissance nominale
20% de pourcentage d’utilisation*
Courant de sortie
Tension de circuit ouvert
Entrée nominale principale
de 18 A à 87,2 V c.c. de sortie
Facteur de puissance @ 18 ampères en sortie
Capacité de courant de la torche
Alimentation d’air minimale
Dimensions de la torche Prest-O-Lite
250
115 V ca
50/60 Hz monophasé
PT-31XL
PT-31XL
Longueur
Hauteur
Largeur
Courant continu électrode
négative 50 A
250 cfh à 75 psi (118 l/min à 5,2 bar)
18 A @ 87,2 V c.c.
18 ampères
260 V c.c. nominal
20 A
81% (monophasé)
406 mm (16 po)
203 mm (8 po)
152 mm (6 po)
Poids (avec la torche)
* La durée d’utilisation est basée sur une période de 10 minutes ; donc, une durée d’utilisation de 40% signifie que la machine peut fonctionner pendant
4 minutes avec une période de refroidissement de 6 minutes ; une durée d’utilisation de 60% signifie que la machine peut fonctionner pendant 6 minutes avec une période de refroidissement de 4 minutes ; une durée d’utilisation de 100% signifie que la machine peut fonctionner sans interruption.
8
7,3 kg (16 livres)
SECTION 1 DESCRIPTION
Tableau 1-3 Caractéristiques de la torche PT-31XL
Torche PT-31XL
Capacité de courant Courant continu électrode négative
50 A
Poids à l’expédition ......................................... 9,1 kg (20 livres)
Longueur des lignes de service .......................... 3,7 m (12 pi)
Le kit de la torche PT-31XL portant le nº de réf.
0558005300 est fourni avec la tuyère, l’électrode, le déflecteur de tourbillonnement et l’écran thermique assemblé.
140
(3556)
120
(3048)
100
(2540)
80
(2032)
57 mm
(2,25 po)
Torche à 75°
133 mm
(5,25 po)
Figure 1-1. Performance de coupe du PT-31XL
60
(1524)
40
(1016)
20
Vitesse de coupe, po./min. (mm/min.)
(508)
0
0.25 (6.4)0.12 (3.2)0.06 (1.6)
Épaisseur du métal, po. (mm)
Figure 1-2. Performance de coupe du PT-31XL
0.31 (7.9)
9
SECTION 1 DESCRIPTION
10
SECTION 2 INSTALLATION
2.1 GÉNÉRALITÉS
Une installation correcte assurera un fonctionnement satisfaisant et sans problème du module de coupe Prest-O-Lite®
250. Nous recommandons que chaque étape de cette section
soit soigneusement étudiée et respectée.
2.2 MATÉRIEL NÉCESSAIRE
Une source d’air préfiltré propre et sec de 118 l/m à 5,2 bar
(250 cfh à 75 psig) est exigée pour le découpage. L’alimentation d’air doit être inférieure à 10,3 bar (150 psig) (capacité
maximum de pression d’entrée du filtre-régulateur d’air
fourni avec le module).
2.3 EMPLACEMENT
Une ventilation adéquate est nécessaire pour fournir le refroidissement approprié au Prest-O-Lite® 250, et la quantité
de saleté, de poussière et de chaleur excessive à laquelle
le matériel est exposé, devrait être réduite au minimum.
Prévoir au moins 30 cm (1 pied) de dégagement entre la
source d’énergie du Prest-O-Lite® 250 et le mur ou toute autre
obstruction pour permettre une bonne circulation d’air dans
le bloc d’alimentation.
L’installation de tout dispositif de filtrage limitera le volume
d’air aspiré, soumettant de ce fait les composants internes
de source d’énergie à une surchauffe. Toute utilisation de ce
type de dispositif de filtre annulera la garantie.
2.4 INSPECTION
2.5 PRINCIPAUX RACCORDS DE
L’ALIMENTATION
AVERTISSEMENT
TOUTE DÉCHARGE ÉLECTRIQUE PEUT ÊTRE MORTELLE !
DES MESURES DE PRÉCAUTIONS DEVRAIENT ÊTRE PRISES
POUR ASSURER UNE PROTECTION MAXIMUM CONTRE
LES CHOCS ÉLECTRIQUES. ASSUREZ-VOUS QUE TOUTE
ALIMENTATION EST COUPÉE EN OUVRANT LE COMMUTATEUR DE DÉCONNEXION DE LA LIGNE (MUR) ET EN
DÉBRANCHANT LE CORDON SECTEUR DE L’UNITÉ QUAND
DES CONNEXIONS SONT EFFECTUÉES À L’INTÉRIEUR DU
BLOC D’ALIMENTATION.
ATTENTION
Assurez-vous que la source d’énergie est correctement
configurée pour votre alimentation. Ne connectez
aucune source d’énergie configurée pour 115 V à une
alimentation de 208/230 V. Cela pourrait entraîner un
endommagement de la machine.
La source d’énergie du Prest-O-Lite® 250 fonctionne sur 115
VCA, monophasé, et est équipée d’un câble de 2,4 m (8 pi) à 3
fils conducteurs. Le client est responsable de fournir une fiche
répondant aux normes NEMA 6-30 minimum si désiré.
A. Enlevez le conteneur d’expédition et tout matériau
d’emballage et recherchez la présence éventuelle de
dommages non apparents au moment de la réception
du Prest-O-Lite® 250. Prévenez immédiatement le
transporteur de tout défaut ou dommage éventuels.
B. Avant de jeter les matériaux d’expédition, examinez le
conteneur pour déceler toutes les pièces lâches.
C. Contrôlez les auvents d’air et toutes autres ouvertures
pour dégager toute obstruction.
AVERTISSEMENT
LE CHÂSSIS DOIT ÊTRE CONNECTÉ À UNE PRISE DE TERRE
HOMOLOGUÉE. LE FAIT DE NE PAS LE FAIRE ENTRAÎNERA
DES RISQUES DE CHOCS ÉLECTRIQUES, DE BRÛLURES
GRAVES ET MÊME DE MORT.
Un coupe-circuit (mural) avec fusible ou disjoncteur
approprié (voir le tableau 2.1), devrait être installé dans le
panneau d’alimentation électrique principale.
Tableau 2.1. Tailles recommandées des conducteurs de l’alimentation et des fusibles de ligne
Puissance d’entrée nominale Conducteur Taille du fusible
d'entrée et masse Amps
Volts Amp Phases CU/AWG*
115 18 1 Nº 10 30
* Selon le code national pour les conducteurs de cuivre à 80°C et à une température ambiante de 30°C. Pas plus
de trois conducteurs par conduit ou câble. Les codes électriques locaux doivent être respectés s’ils indiquent des
tailles autres que celles énumérées ci-dessus.
11
SECTION 2 INSTALLATION
2.5 PRINCIPAUX RACCORDS DE L’ALIMENTATION
COUPE-CIRCUIT AVEC FUSIBLE OU DISJONCTEUR
FOURNI PAR LE CLIENT
Voir le tableau 2.1
*
Alimentation d’air préfiltré (fournie par le client)
6,2 à 10,3 bar max (90 à 150 psig)
Figure 2-1 Diagramme d’interconnexion principale du Prest-O-Lite® 250
PRISE - NEMA 6-30 nominal minimum
(la price doit correspondre à la fiche)
FICHE (fournie par le client)
NEMA 6-30 nominal minimum
(Voir le tableau et avertissement
*
relatifs à la prise de terre du châssis
dans la section 2.5).
12
SECTION 2 INSTALLATION
2.6 RACCORDS SECONDAIRES SORTIE
La torche est assemblée d’origine. Ces instructions sont
pour le remplacement de la torche.
AVERTISSEMENT
Avant tout branchement aux terminaux de sortie du bloc
d’alimentation, assurez-vous que toute l’alimentation
principale à ce dernier est coupée (hors tension) au
niveau du coupe-circuit principal et que le câble d’alimentation est débranché. Pour la sûreté de l’opérateur,
les connexions de la torche sont chargées.
2.6.1 Remplacement de la torche
1. Retirez le couvercle de la machine. Le raccord de la
torche est situé sur le bas de la machine. Voir la figure
2-2 ci-dessous.
2. Faites passer le câble électrique et le fil de sortie du
commutateur du PT-31XL par le côté gauche de la douille
inférieure du panneau avant. Branchez le câble électrique
au raccord de la torche (fils conducteurs de gauche) et
branchez les fils de la gâchette de la torche aux bornes
1 et 2 de la fiche blanche située dans le coin inférieur
droit de la machine. Vérifiez que le raccord électrique
du câble est serré au moyen d’une clé.
3. Remettez le couvercle de la machine en place.
2.6.2 Raccords d’air
1. Branchez votre alimentation d’air à la connexion d’entrée
du filtre-régulateur. Voir la figure 2-1.
2.6.3 Connexion du câble de masse
1. Attachez par serrage le câble de masse à la pièce à travailler. Assurez-vous que la pièce est mise à une terre
approuvée par le biais d’un câble de masse de taille
correcte. Voir les figures 2-3, 2-4 et 2-5.
Arrière
Raccordement de
la torche

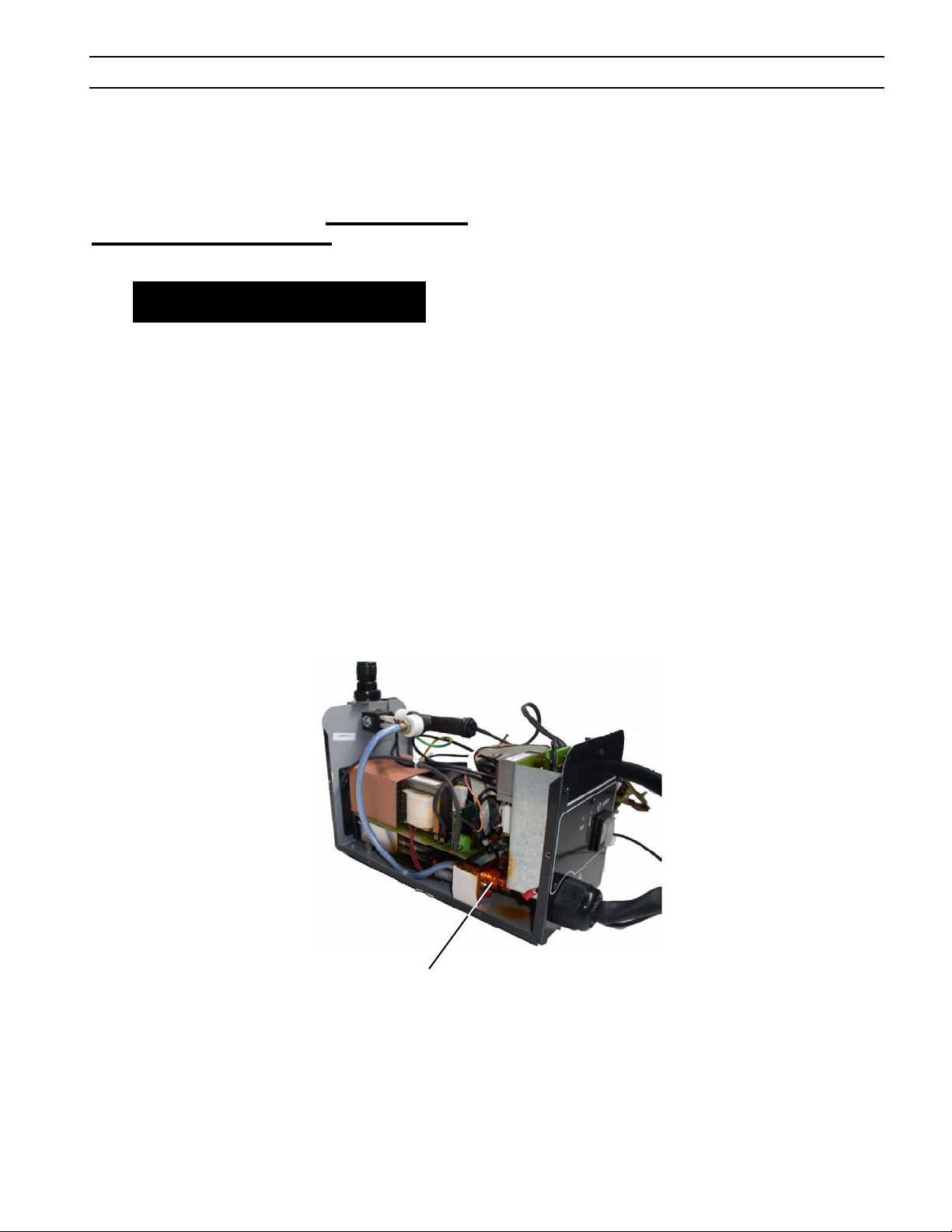

Figure 2-2. Raccordement de la torche
Avant
13
SECTION 2 INSTALLATION
2.6 RACCORDS SECONDAIRES SORTIE
MASSE DE
SÉCURITÉ
MASSE
WORK
CABLE DE TRAVAIL
Prévoyez au moins 3 m (10 pieds)
entre la pièce à travailler et l’alimentation
PT-31XL
Figure 2-3 Diagramme d’interconnexion secondaire du Prest-O-Lite® 250
14
SECTION 2 INSTALLATION
2.6 RACCORDS SECONDAIRES SORTIE
PRISE DE TERRE
N’attachez pas le câble de travail
CÂBLE DE TRAVAIL
à la pièce devant être coupée
Figure 2-4 Raccords secondaires (Sortie)
Établi de travail
à la masse
ASSUREZ-VOUS QUE LA MASSE
EST EN BON CONTACT AVEC LA TABLE
PRISE DE TERRE
CÂBLE DE TRAVAIL
Figure 2-5 Raccords secondaires (Sortie)
15
SECTION 2 INSTALLATION
2.7 INSTALLATION DES CONSOMMABLES DE LA TORCHE PT31XL
AVERTISSEMENT
Assurez-vous d’installer le déflecteur de tourbillonnement
dans la torche. Le fait de ne pas
le faire permettrait à la tuyère (extrémité) d’entrer en contact avec
l’électrode et de se retrouver ainsi
sous tension et causer des chocs
électriques qui pourraient entraîner de graves blessures pouvant
même être mortelles.
AVERTISSEMENT
La tête de la torche de PT-31XL
contient un clapet anti-retour
de gaz qui agit de paire avec le
capteur de débit et les circuits du
bloc d’alimentation. Ce système
empêche la torche d’être mise sous
tension si on appuie accidentellement sur la gâchette lorsque l’écran
protecteur est enlevé. Ne rempla-
cez la torche que par une torche
Prest-O-Lite appropriée, car seul
cette dernière est équipée du
système de verrouillage breveté
d’Prest-O-Lite.
Respectez toutes les instructions de sûreté comprises dans ce manuel. N’installez
pas ou n’essayez pas d’utiliser cette torche sans respecter soigneusement ces instructions.
Le siège vient assemblé dans la partie avant de la torche. Vérifiez qu’il est serré fermement avec une clé, mais sans excès.
1. Pour démonter l’avant, maintenez la torche avec l’écran en position verticale. Ceci
empêchera la tuyère, l’électrode et le déflecteur de tourbillonnement de tomber
lorsque l’écran est retiré.
Le clapet anti-retour de gaz fait partie du système de verrouillage de sécurité et
est intégré à la torche. Remplacez la tête si cette valve fonctionne mal. La légère
pression exercée par le ressort pour fermer le clapet de retenue à bille peut être
testée en poussant sur l’électrode au moment de l’assemblage des composants
avants.
2. Contrôlez régulièrement l’écran thermique, l’électrode, la tuyère et le déflecteur de
tourbillonnement. Remplacez tout composant usé ou endommagé.
3. Arrêter toute utilisation si l’extrémité de l’électrode devient inférieure à 16 mm [5/8
po] comme l’illustre la figure 2-6 ci-dessous.
4. Appliquez un peu de lubrifiant nº de réf. 17672, livré avec le kit de pièces détachées,
à l’écran thermique ou à la bague, suivant les indications de l’illustration 4-3. Examinez la bague pour détecter tout endommagement chaque fois que l’écran est
retiré. Remplacez si besoin.
Remarque : Tuyères
marquées par ampérage
0558006191
Siège
Figure 2-6 Assemblage des consommables de « XT »
0558006198
Électrode
16
0558006197
Déflecteur
0558006186
Tuyère
15 / 20A
0558006185
Écran thermique
SECTION 3 FONCTIONNEMENT
3.0 FONCTIONNEMENT
Pour garantir que le Prest-O-Lite 250 fonctionne correctement veuillez
procéder aux étapes suivantes :
1. Allumez l’alimentation principale et assurez-vous que l’air circule dans la machine. Ajustez le régulateur d’air sur 5,2 bar (75 psig) avant d’entamer toute
découpe.
REMARQUE :
ce réglage de pression doit être effectué dans les 15 secondes suivant le démarrage
de la machine. Sinon, le courant principal doit être coupé et rallumé pour activer
la séquence de flux original de 15 secondes nécessaire au réglage de la pression
d’air.
17
SECTION 3 FONCTIONNEMENT
3.1 FONCTIONNEMENT
ATTENTION
Placez le Prest-O-Lite® 250 à au moins 3 m (10 pieds) de
AVERTISSEMENT
TOUTE DÉCHARGE ÉLECTRIQUE PEUT ÊTRE MORTELLE !
la zone de coupe. Les étincelles et les scories incandescentes projetées durant la coupe peuvent endommager
l’unité.
• Ne démarrez pas cet équipement sans couvercle.
• Ne l’allumez pas lorsque vous le tenez ou le transportez.
• Si allumé, ne touchez aucune pièce au-delà de la poignée de la torche (tuyère, écran thermique, électrode,
etc.).
AVERTISSEMENT
Les RAYONS de l’ARC peuvent entraîner des brûlures
des yeux et de la peau ;
le BRUIT peut endommager l’ouïe.
• Portez un masque de soudure équipé d’une visière nº
6 ou 7.
• Portez une protection adéquate des yeux, des oreilles
et du corps.
Bouton de réglage du r'egula-
teur de pression d' air
Pression d’air
Jauge
3.2 Commandes du Prest-O-Lite® 250
(FIGURE 3-1)
A. Commutateur d’alimentation électrique (situé sur le
panneau avant). En position allumé, l’interrupteur s’al-
lume et le ventilateur de refroidissement fonctionne.
B. Commande de réglage de pression d’air. Une fois
allumé et que l’air circule dans la machine, le régulateur
d’air peut être réglé sur la pression désirée 4,5 à 5,2 bars
(65 à 75 psig) avant toute coupe.
REMARQUE : ce réglage de pression doit être effec-
tué dans les 15 secondes suivant le démarrage de la
machine. Sinon, le courant principal doit être coupé
et rallumé pour activer la séquence de flux original de
15 secondes nécessaire au réglage de la pression d’air.
Voir la page 21.
température
AIR
Figure 3-1 Commandes du Prest-O-Lite® 250
18
Interrupteur
de mise
sous tension
SECTION 3 FONCTIONNEMENT
C. Témoin DEL de « température excessive » (jaune)
- s’allume si la machine surchauffe, et s’éteint automatiquement après refroidissement si le commutateur
“Marche/Arrêt” est toujours allumé.
Témoin DEL de « faible circulation d’air» (vert) s’allume lors du fonctionnement lorsque la circulation
d’air a été correctement réglée, et s’éteint en dessous
de 1 bar (15 psig).
Témoin DEL du commutateur “Marche/Arrêt” (vert)
- s’allume lorsque l’alimentation est activée et qu’elle
est distribuée.
Indicateur de pression d’air (panneau latéral) – affiche la pression d’air en bars et PSI.
3.3 ASSEMBLAGE DES CONSOMMABLES DU
PT31XL
AVERTISSEMENT
Assurez-vous que commutateur sur le bloc d’alimentation
est en position éteinte et que l’alimentation principale
est désactivée.
Installez l’électrode, le déflecteur, la tuyère et l’écran
thermique selon les indications de la figure 3-2. Serrez l’écran
thermique suffisamment mais pas trop.
AVERTISSEMENT
La tête de la torche de PT-31XL contient un clapet antiretour de gaz qui agit de paire avec le capteur de débit
et les circuits du bloc d’alimentation. Ce système empêche la torche d’être mise sous tension si on appuie accidentellement sur la gâchette lorsque l’écran protecteur
est enlevé. Ne remplacez la torche que par une torche
Prest-O-Lite appropriée, car seul cette dernière est
équipée du système de verrouillage breveté d’Prest-O-
Lite.
3.4 DÉCOUPAGE AVEC LE PT31XL
AVERTISSEMENT
Portez les gants, vêtements et masques protecteurs généralement prévus à cet effet. Un masque avec visière
de filtrage nº 6 ou 7 devrait assurer une protection adé-
quate des yeux.
Ne touchez aucune pièce au-delà de la poignée de la
torche (tuyère, écran thermique, électrode, etc.) à moins
que le commutateur d’alimentation soit éteint.
ATTENTION : ne touchez pas au commutateur de la tor-
che à moins que la tuyère soit en contact
ou à une distance minimum de 0,51 mm
(0,02 pouces) de la pièce à travailler.
AVERTISSEMENT
Assurez-vous d’installer le déflecteur de tourbillonnement
dans la torche. Le fait de ne pas le faire permettrait à la
tuyère (extrémité) d’entrer en contact avec l’électrode
et de se retrouver ainsi sous tension et causer des chocs
électriques qui pourraient entraîner de graves blessures
pouvant même être mortelles.
Remarque : Tuyères
marquées par ampérage
0558006191
Siège

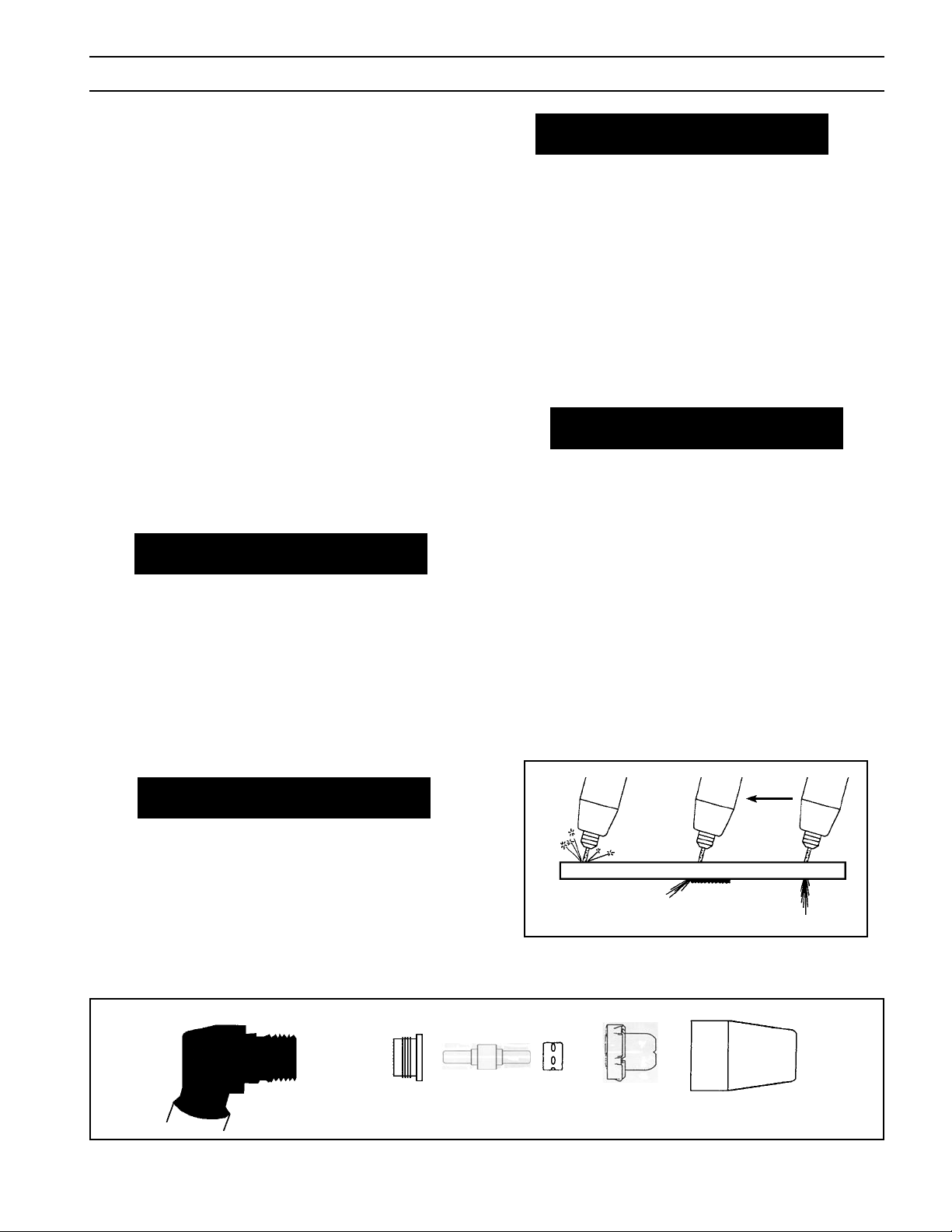

Figure 3-2 Assemblage des consommables de « XT »
0558006198
Électrode
19
TROP RAPIDE TROP LENT CORRECT
Figure 3-3 Effet de la vitesse de coupe
0558006185
Écran thermique
0558006197
Déflecteur
0558006186
Tuyère
15 / 20A
SECTION 3 FONCTIONNEMENT
QUAND L’ARC TRAVERSE LA PIÈCE
2
À TRAVAILLER, RAMENEZ LA
TORCHE À UNE POSITION VERTICALE AVANT DE CONTINUER LA
COUPE.
POUR ENTAMER UN PERÇAGE, INCLINEZ
1
LA TORCHE POUR ÉVITER LES PROJECTIONS ARRIÈRES DU MATÉRIAU FONDU
QUI POURRAIENT L’ENDOMMAGER.
Figure 3-4 Technique de perforation à l’aide de la PT-31XL
ATTENTION : Placez la console à au moins 3 m (10 pieds)
de la zone de travail. Les étincelles et les
scories incandescentes projetées durant la
coupe peuvent endommager l’unité.
Après avoir placé le coupe-circuit (mural) en position de
fonctionnement et une fois les réglages de pression d’air
et autres contrôles effectués selon les directives ci-dessus,
procédez de la façon suivante :
1. Touchez la pièce avec l’extrémité de la torche en maintenant ce dernier à un angle d’environ 15 à 30° pour éviter
d’endommager l’extrémité.
2. Appuyez sur la gâchette de la torche. (L’air et la haute
fréquence devraient être activés).
3. Deux secondes après avoir activé la gâchette de la torche, l’arc de plasma commencera la coupe.
4. Après avoir entamé la coupe, ramenez la torche en
position verticale et continuez la coupe en déplaçant
la torche le long de l’objet. Il peut être nécessaire de
respecter une distance de sécurité pouvant aller jusqu’à 1,6 mm (0,06 pouces) selon les conditions de
surface du matériau.
5. En finition de coupe, la gâchette de la torche doit être relâchée pour réduire au minimum tout dédoublement de
l’arc pouvant éventuellement endommager l’extrémité.
Ceci permet d’éviter un rallumage des hautes fréquences une fois l’arc de coupure éteint.
6. En mode d’après-flux, l’arc peut être relancé immédiatement en appuyant sur la gâchette de la torche. Le
flux original de deux secondes s’annulera automatiquement.
20
SECTION 3 FONCTIONNEMENT
Gamme de vitesse de coupe — Prest-O-Lite® 250
(utilisant de l’air avec des consommables XT à 5,2 bar (75
psi)
Courant Vitesse de
Épaisseur de sortie découpe
Matériau (Po/mm) (Amps) (ipm / mm/m)
Acier au 0,06 (1,6) 18 115 (2921)
carbone 0,12 (3,2) 18 57 (1448)
(AISI 1020) 0,25 (6,4) 18 20 (508)
0,31 (7,9) 18 8 (203)
Acier 0,06 (1,6) 18 115 (2921)
inoxidable 0,12 (3,2) 18 54 (1372)
(AISI 304) 0,25 (6,4) 18 18 (457)
0,31 (7,9) 18 6 (152)
Aluminium 0,06 (1,6) 18 115 (2921)
(6061) 0,12 (3,2) 18 56 (1422)
0,25 (6,4) 18 19 (483)
0,31 (7,9) 18 7 (178)
REMARQUE :
les vitesses indiquées ici sont typiques pour des coupes
de qualité optimales. Vos vitesses réelles peuvent varier selon la composition des matériaux, les condition
de surface, les techniques utilisées par l’opérateur, etc.
Si la vitesse de coupe est trop rapide, vous risquez de
la rater. Avec des vitesses plus réduites un excédent de
crasse peut s’accumuler. En revanche, à des vitesses
trop lentes, l’arc peut s’éteindre. Le découpage à l’air
produit généralement une surface rugueuse sur l’acier
inoxydable et l’aluminium.
3.6 PROBLÈMES COMMUNS DE COUPE
Vous trouverez ci-dessous les problèmes communs de découpe suivis de la cause probable de chacun. Si des problèmes
sont provoqués par le Prest-O-Lite® 250, consultez la section
d’entretien de ce manuel. Si le problème n’est toujours pas
corrigé, contactez votre représentant Prest-O-Lite.
A. Pénétration insuffisante.
1. Vitesse de coupe trop rapide.
2. Tuyère de coupe endommagée.
3. Pression d’air incorrecte.
B. L’arc principal s’éteint.
Vitesse de coupe trop lente.
C. Accumulation de crasse. (Pour certains matériaux et
épaisseurs, il peut être impossible d’obtenir des coupes
sans présence de crasse).
1. Vitesse de coupe trop rapide ou trop lente.
2. Pression d’air incorrecte.
3. Tuyère ou électrode défectueuse.
D. Double arc. (Orifice de la tuyère endommagé)
1. Pression d’air insuffisante.
2. Tuyère de coupe endommagée.
3. Tuyère de coupe trop lâche.
4. Nombreuses éclaboussures.
E. Arc inégal.
3.5 TECHNIQUES D’UTILISATION
1. Perçage - des matériaux peuvent être percés avec la tor-
che touchant la pièce à travailler. Lors du perçage de
matériaux plus épais de 6,4 mm (0,25 po) ou plus, soulevez immédiatement la torche à une distance de 1,6
mm (0,06 po) après le démarrage de l’arc de coupe. Ceci
réduira le risque que les éclaboussures entrent dans la
torche et évitera la soudure éventuelle de l’extrémité à la
plaque. La torche doit être maintenue à un angle d’environ 30° au démarrage du perçage. Une fois le perçage
terminé, ramenez la torche en position verticale et continuez la coupe en déplaçant la torche le long de l’objet.
Consultez la figure 3-4.
2. Découpage de grille - pour des redémarrages rapides,
tels que la découpe de grille ou de grosses mailles, ne
lâchez pas la gâchette de la torche. Ceci évite le délai de
2 secondes du flux original du cycle de coupe.
Tuyère de coupe endommagée ou électrode usée.
F. Conditions de coupe instables.
1. Vitesse de coupe incorrecte.
2. Connexions lâches de raccord ou de tuyauterie.
3. Électrode et/ou tuyère de coupe en mauvais
état.
G. L’arc principal ne touche pas.
1. Connexions lâches
2. Pièces manquantes de la torche
3. Pression d’air trop élevée ou trop basse
4. Câble de masse incorrectement connecté
H. Durée des consommables insuffisante.
1. Pression d’air incorrecte.
2. Ventilation contaminée.
21
SECTION 3 FONCTIONNEMENT
22
SECTION 4 MAINTENANCE
4.1 GENERAL
Air Pressure
Regulator Bowl
CAUTION
If this equipment does not operate properly, stop work
immediately and investigate the cause of the malfunction.
Maintenance work must be performed by an experienced
person, and electrical work by a trained electrician. Do
not permit untrained persons to inspect, clean, or repair
this equipment. Use only recommended replacement
parts.
4.3 FLOW SWITCH FIGURE 42
Button
Figure 4-1 Draining Bowl
WARNING
BE SURE THAT THE WALL DISCONNECT SWITCH OR WALL
CIRCUIT BREAKER IS OPEN BEFORE ATTEMPTING ANY INSPECTION OR WORK INSIDE OF THE PREST-O-LITE 250.
4.2 INSPECTION AND CLEANING
Frequent inspection and cleaning of the Prest-O-Lite 250 is
recommended for safety and proper operation. Some suggestions for inspecting and cleaning are as follows:
A. Check work cable to workpiece connection.
B. Check safety earth ground at workpiece and at power
source chassis.
C. Check heat shield on torch. It should be replaced if
damaged.
D. Check the torch electrode and cutting nozzle for wear
on a daily basis. Remove spatter or replace if necessary.
When excessive contamination is found in the air, the flow
switch (FS) should be removed, disassembled and cleaned
as follows:
A. Ensure the system is shut down and there is no trapped
air under pressure in the piping.
B. Remove the piston plug.
C. Remove the spring (FS-4 only). Use care when handling
spring to prevent distortion.
D. Remove the piston.
E. Clean all parts with cleaning agent.
NOTE
Ensure cleaning agent does not contain solvents which
can degrade polysulfone. Warm water and detergent is
recommended for cleaning. Allow all parts to dry thoroughly before reassembly.
Reassemble the flow switch in reverse order.
E. Make sure cable and hoses are not damaged or
kinked.
F. Make sure all fittings and ground connections are
tight.
G. With all input power disconnected, and wearing proper
eye and face protection, blow out the inside of the
Prest-O-Lite® 250 using low-pressure dry compressed
air.
H. Water or oil occasionally accumulates in the bowl of the
air pressure regulator. To drain bowl, turn machine off
with air supplied to the machine, then push upward
on the button located on the bottom of the bowl. See
Figure 4-1.
PISTON PLUG
SPRING
PISTON
FLOW SWITCH
Figure 4-2 Disassembly / Assembly of Flow Switch
23
SECTION 4 MAINTENANCE
4.4 PT31XL TORCH MAINTENANCE
1. To disassemble the front end, hold the torch with the shield in an upright position.
This will prevent the nozzle, electrode, and swirl baffle from falling free when the
shield is removed.
The gas flow check valve is part of the safety interlock and is permanently as-
WARNING
BEFORE ANY MAINTENANCE IS ATTEMPTED ON THIS TORCH, MAKE
SURE THE POWER SWITCH ON THE
POWER SOURCE IS IN THE OFF POSITION AND THE PRIMARY INPUT
POWER IS DEENERGIZED.
sembled in the torch head. The head must be replaced if this valve malfunctions.
The light spring force used to close the ball check can be felt by pushing on the
electrode when assembling the front end components.
2. Periodically check the heat shield, electrode, nozzle, and swirl baffle. Replace if
worn or damaged.
3. Do not continue to use if the electrode end erodes to a length shorter than 0.63"
(16mm) as shown in Fugure 4-3 below.
4. Apply a small amount of lubricant P/N 17672, supplied in spare parts kit, to the
heat shield as shown in Figure 4-3 below or to the o-ring. Check o-ring for damage whenever the shield is removed. Replace if necessary.
5. The power cable and switch leads in the service line should be inspected periodically. If there are any cuts through the protective sheath or if gas leaks are noted,
replace the damaged component.
Lubricant can be applied to
O-ring or Heat Shield
By following Steps 1, 2, and 3 in Subsection 4.5 the service line can be removed from
the torch. To disassemble the service line, lay the line out straight, remove the tape
from around the switch lead splices, and free the switch by cutting the leads close to
the splices. Replacement switches have extra long leads to make up for any loss due
to cutting. Remove the rubber boot from the inlet end of the cable and remove the
tape that secures the sheath at each end. Pull the sheath off the cable (over small
fitting at torch end). Note that the switch leads wrapped around the power cable are
secured with tape several places along the cable. The leads, switch cord plug, and
strain relief can now be removed. DO NOT remove the white tape that forms a band
around the power cable at each end. The sheath is taped to the cable in front of the
band which acts as a shoulder to prevent the sheath from sliding back on the cable.
Replacement cables have this tape in place. If the switch leads are to be replaced,
replace with 16 AWG STRANDED COPPER, 600- VOLT, 90° C (194° F) INSULATED WIRE.
Reassemble in reverse order.
6. To reposition the switch on the torch, slide the flex support back, remove the tape
securing the spliced leads to the power cable, reposition switch, retape the leads,
and pull the flex support back in place.
NOTE: A thin film of silicone lubricant P/N 17672, supplied with the spare parts kit,
applied inside of the flex support will ease the assembly of this part.
1.13" (28.6mm)
Minimum
Figure 4-3 O-ring and Electrode Maintenance
24
"XT" Electrode
Replace electrode when end
wears to 0.63" (16mm) long.
SECTION 4 MAINTENANCE

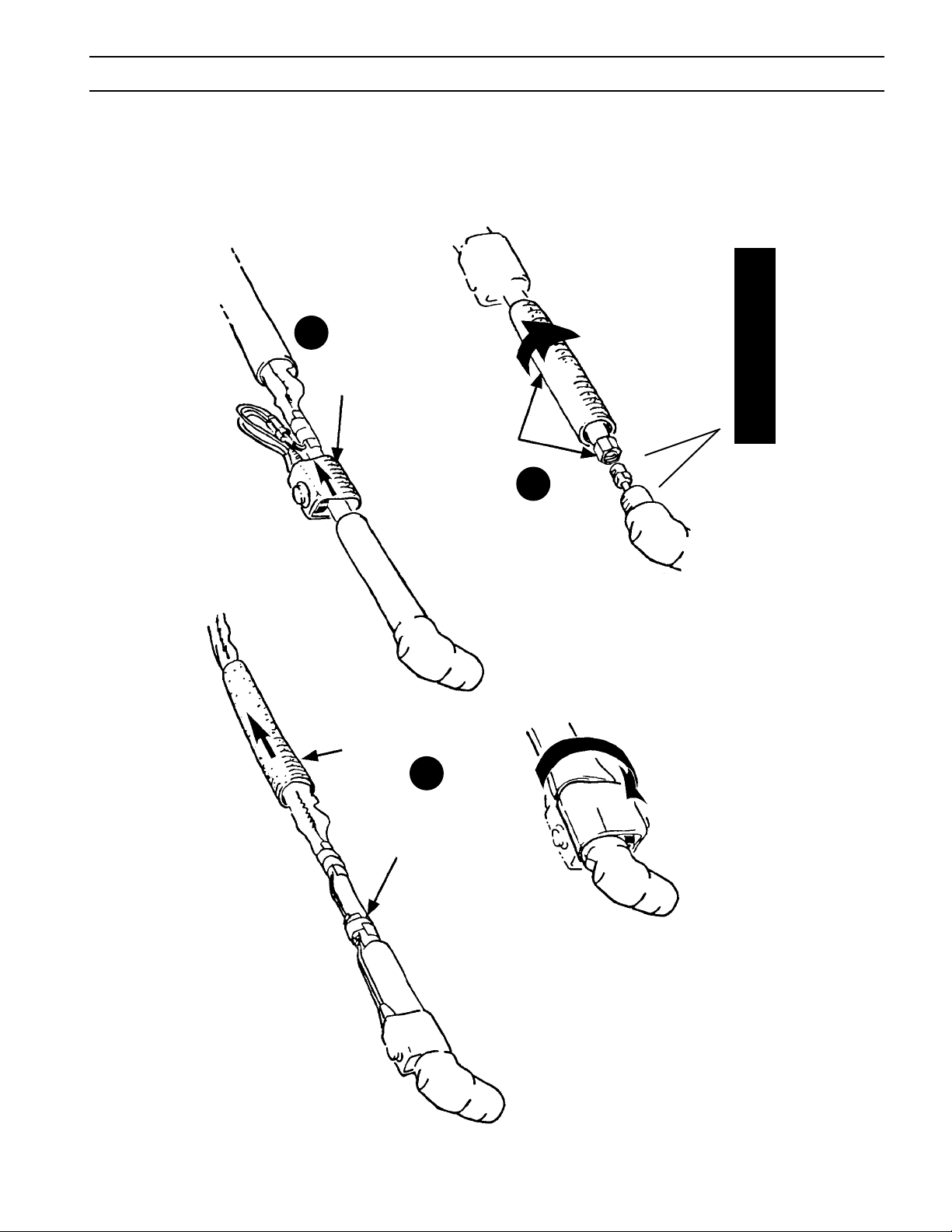

4.5 POWER CABLE AND SWITCH DISASSEMBLY SEQUENCE
2
Slide switch and band from
handle. Snip leads at splice to
replace switch.
WARNING
Unscrew handle and power
3
cable from head
BE SURE TO TIGHTEN FITTINGS SECURELY USING 2 WRENCHES
IS 30 IN-LBS / 3.4 m-n). FAILURE TO DO SO COULD RESULT
DURING REASSEMBLY. (FACTORY RECOMMENDED TORQUE
IN SERIOUS INJURY TO THE OPERATOR.
1
Pull flex support back. Remove
tape holding splices.
25
SECTION 4 MAINTENANCE
26
SECTION 4 MAINTENANCE
27
SECTION 4 MAINTENANCE
28
SECTION 5 TROUBLESHOOTING
5.1 TROUBLESHOOTING

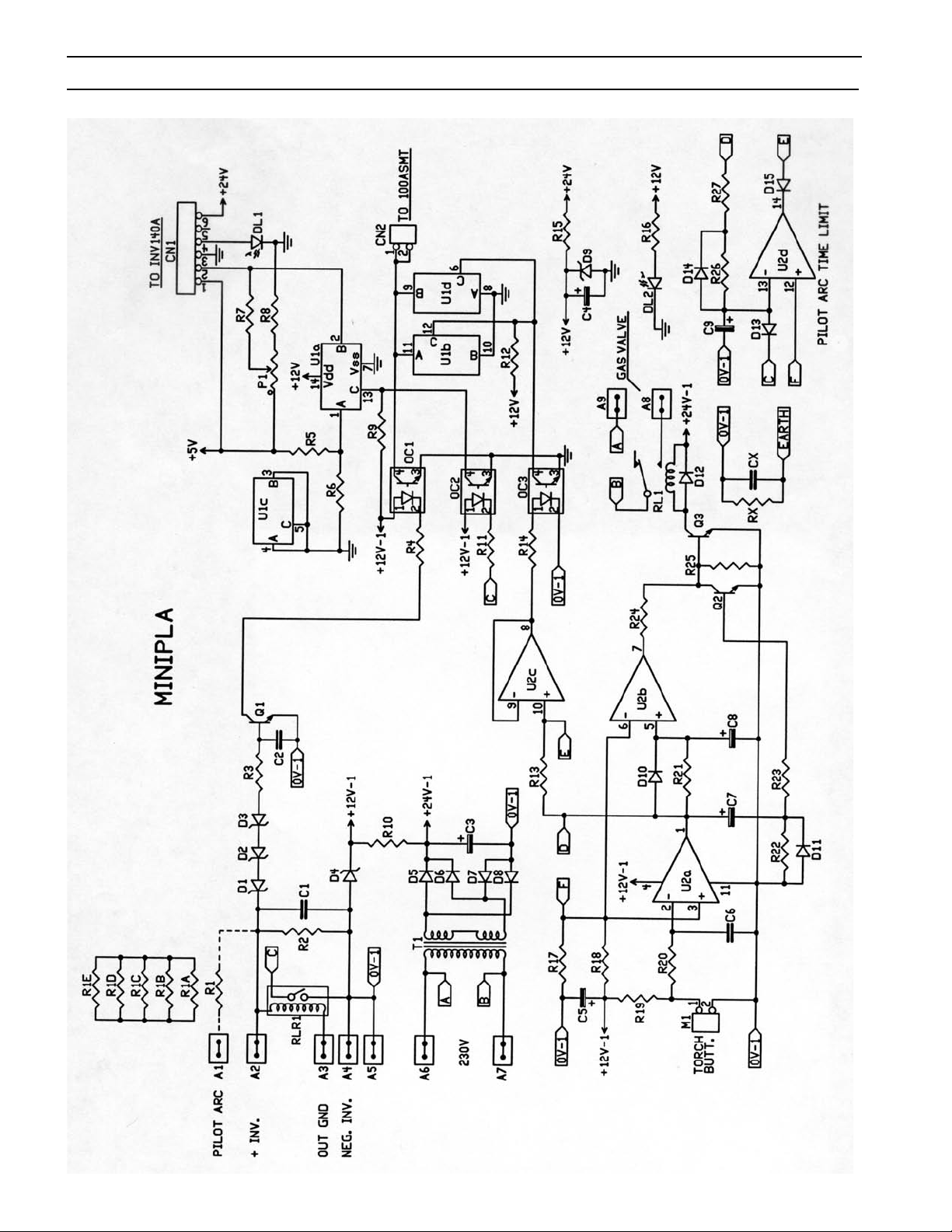

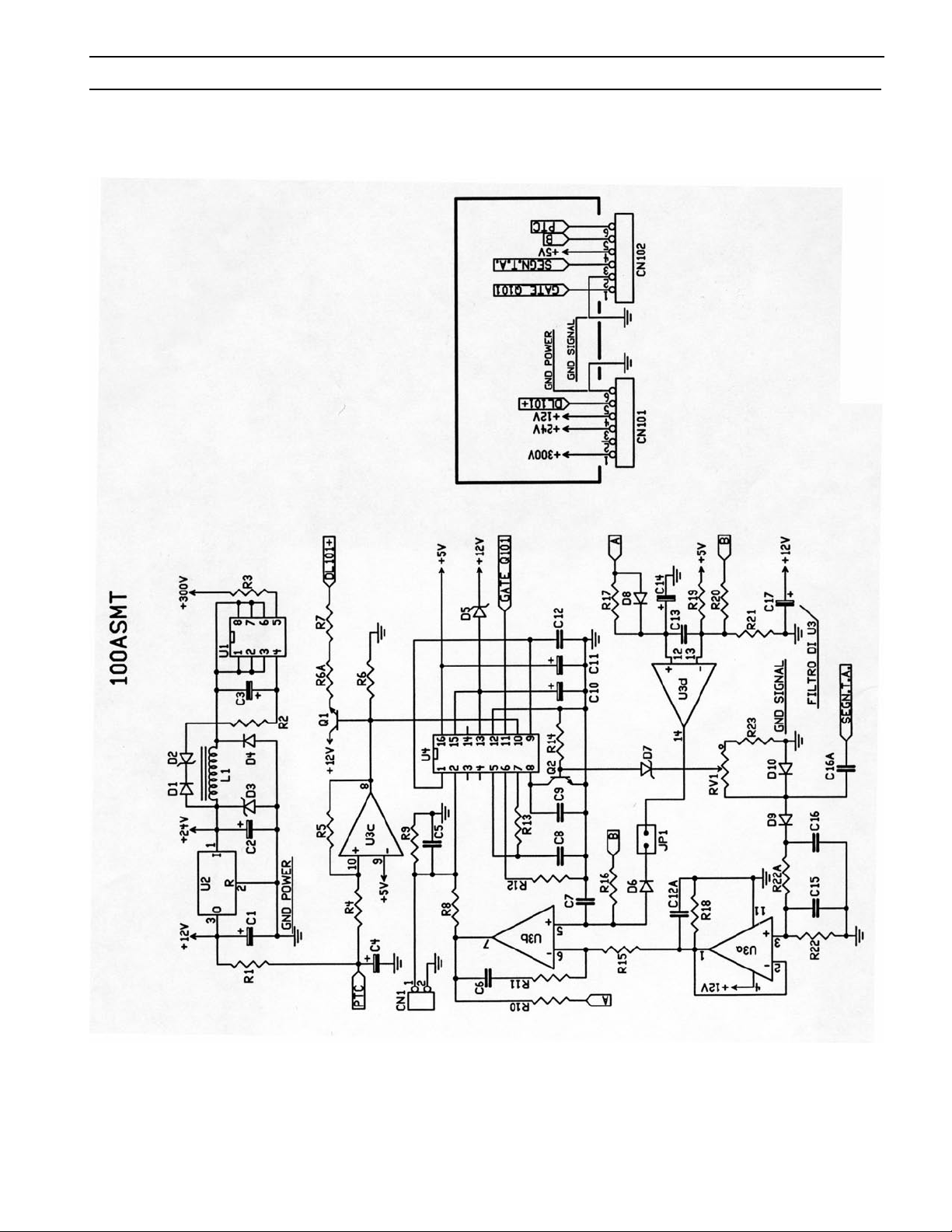

The cause of control malfunctions can be found by referring to
the sequence of operations and electrical schematic diagram
WARNING
ELECTRIC SHOCK CAN KILL! BE SURE THAT ALL PRIMARY
POWER TO THE MACHINE HAS BEEN EXTERNALLY DISCONNECTED. OPEN THE LINE (WALL) DISCONNECT SWITCH OR
CIRCUIT BREAKER BEFORE ATTEMPTING INSPECTION OR
WORK INSIDE OF THE POWER SOURCE.
Check the problem against the symptoms in the following
troubleshooting guide. The remedy may be quite simple. If
the cause cannot be quickly located, shut off the input power,
open up the unit, and perform a simple visual inspection
of all the components and wiring. Check for secure terminal connections, loose or burned wiring or components,
bulged or leaking capacitors, or any other sign of damage
or discoloration.
and checking the various components. A volt-ohmmeter
will be necessary for some of these checks.
WARNING
VOLTAGES IN PLASMA CUTTING EQUIPMENT ARE HIGH
ENOUGH TO CAUSE SERIOUS INJURY OR POSSIBLY DEATH.
BE PARTICULARLY CAREFUL AROUND EQUIPMENT WHEN
THE COVERS ARE REMOVED.
NOTE
Before checking voltages in the circuit, disconnect the power
from the high frequency generator to avoid damaging your
voltmeter.
5.2 TROUBLESHOOTING GUIDE
A. Difficult Starting.
• Change electrode
• Change nozzle
• Check for good, clean connection of work lead to workpiece
• Check air pressure 65-70 psig (4.5 - 4.8 bar)
• Check torch power cable for continuity
Depress torch switch. After 2 seconds, is high frequency present?
Yes
Is the "Air" LED light on
Yes No
Repair/replace
power source
Repair/replace
control PCB
No
Repair/replace
high frequency
unit
29
SECTION 5 TROUBLESHOOTING
B. No Air
Is air hose connected?
Yes No Connect
Is air adjusted to 65 - 70 psig (4.5 - 4.8 bar)?
Yes No Adjust
Does air come on when main power turned on?
Yes No • No electrode in torch
• No valve pin in torch
• Replace electrode
Check continuity of torch switch • Replace valve pin
OK No Replace torch switch
Repair /replace power source
30
SECTION 5 TROUBLESHOOTING
C. Air does not shut off
Does arc start when nozzle contacts work without depressing torch switch?
Yes No
Check for short in torch switch or torch switch leads
Does air flow even when Prest-O-Lite® 250 power switch is OFF?
Yes No
Replace Repair/replace
solenoid valve control PCB
31
SECTION 5 TROUBLESHOOTING
D. Power switch light not energized.
Is switch ON?
Yes No Turn on switch
Is input power plug in receptacle?
Yes No Insert plug
Is cooling fan turning?
No
Check voltage at receptacle and input power line
No Check main fuses
Yes
Yes
Replace main power switch
32
SECTION 5 TROUBLESHOOTING
E. Temperature LED light ON.
Is the unit overheated?
(LED turns off
when unit cools down.)
Yes No
Is cooling air flowing?
Duty cycle exceeded:
20% @ 18A Yes No
Repair power source Repair fan
F. No current output
Is input voltage within -10% of units input rating?
Yes No
See "D" sequence
Unsolved
Repair/replace Inverter
33
SECTION 5 TROUBLESHOOTING
5.3 SEQUENCE OF OPERATION
PUSH RELEASE
TORCH SWITCH
OPEN CLOSE
GAS SOLENOID VALVE
2
SECONDS
PREFLOW
10-14 SEC-
ONDS
Postflow
FLOW SWITCH CLOSE
FAULT OVERLOAD LIGHT
HF CIRCUIT
INVERTER
CUTTING ARC (CURRENT)
OPEN
ENERGIZE
NOTES:
1. When the torch switch is depressed during postflow period, the postflow and preflow times are canceled,
and the HF is energized immediately. The postflow time starts from the moment the torch switch is
released.
34
SECTION 6 REPLACEMENT PARTS
6.1 GENERAL
Replacement Parts are illustrated on the following figures.
When ordering replacement parts, order by part number
and part name, as illustrated on the figure.
Always provide the series or serial number of the unit on
which the parts will be used. The serial number is stamped
on the unit nameplate.
6.2 ORDERING
Replacement parts may be ordered from your Prest-O-Lite
distributor or from:
Prest-O-Lite Welding & Cutting Products
Attn: Customer Service Dept.
PO Box 100545, Ebenezer Road
Florence, SC, 29501-0545
Be sure to indicate any special shipping instructions when
ordering replacement parts.
Refer to the Communications Guide on back cover of this
manual for a list of customer service phone numbers.
35
SECTION 6 REPLACEMENT PARTS
HANDY PLASMA 250 – SPARE PARTS
Inverter block – lateral views
22
21
20
20
19
18
17
16
15
14
13
12
11
10
9
8
7
6
5
4
3
23
22
21
Rear Front Front Rear
250 PLASMA CUTTER SPARE PARTS
36
SECTION 6 REPLACEMENT PARTS
PRESTOLITE 250 SPARE PARTS LIST
Item No.
Prest-O-Lite
Part No.
Description
1 0558006059 Prest-O-Lite 250
2 0558006063 Lid with Handle
3 0558006064 Power Logics PCB
4 0558006065 Control PCB
5 0558006066 Control / HF PCB
6 0558006067 HF Generator
7 0700156006 Air Nipple, 0.125" (3.18mm)
8 0558003342 Power Cable
9 0558002767 Air Gauge / Filter Assembly
10 0558006068 Fan
11 0558006069 Fan Grid
12 0558006070 EMC Filter
13 951202 Flow Switch Assembly
14 0558005300 PT-31 Torch Assembly
15 0558006071 Inverter Block
16 0558006072 Rectifier
17 0558006073 On / Off Switch
18 0558006074 Solenoid Valve
19 0558006075 Earth Cable with Clamp
20 0558002768 Monometer
21 0558006076 Transformer (Ferrites)
22 0558006077 Diodes 1 - RHRP30120
23 0558006078 Diodes 2 - STTA3006PI
37
SECTION 6 REPLACEMENT PARTS

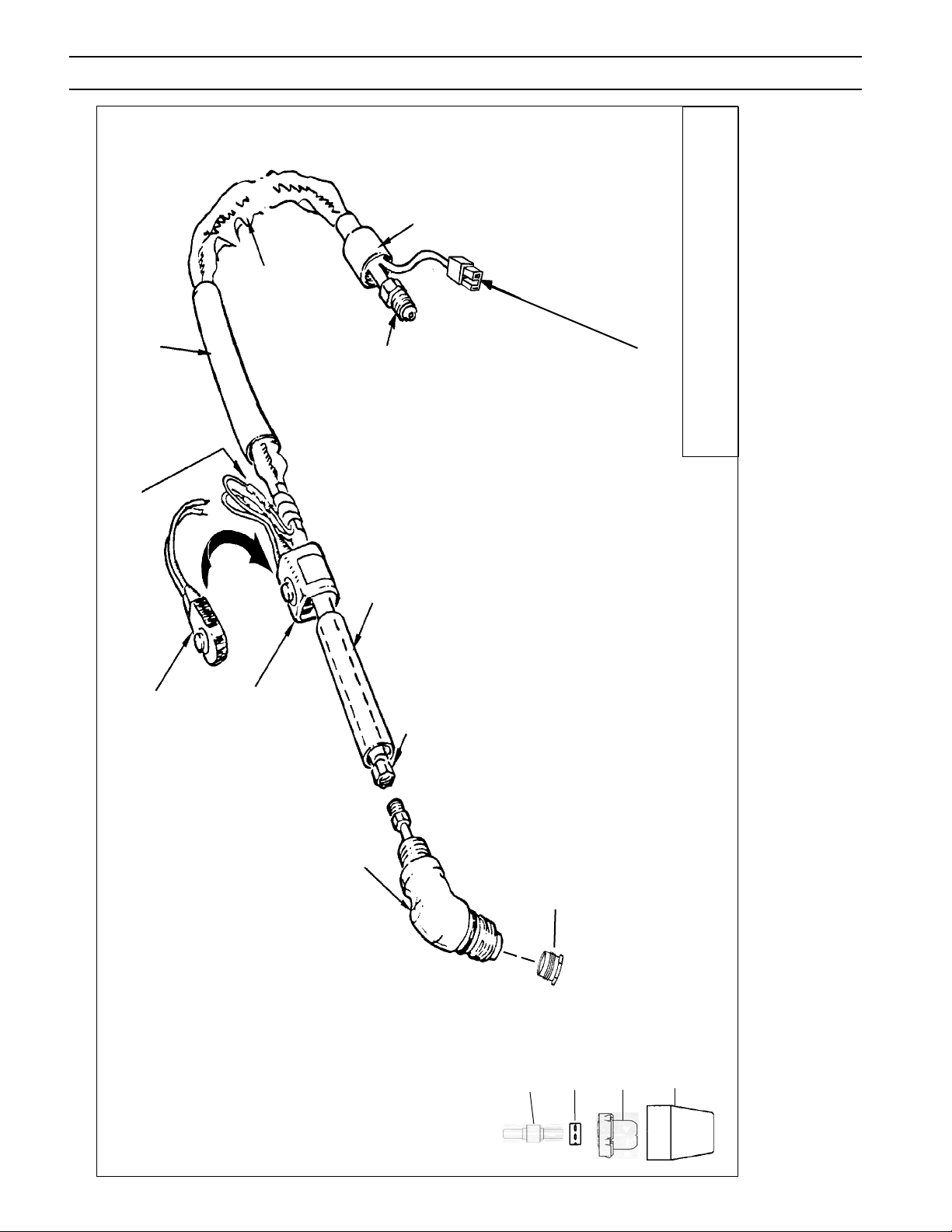

BOOT -49N83
19675
SHEATH
FLEX SUPPORT - 18225
(15' / 4.6m)
5/8 X 18 L.H.
(USED ON HANDY PLASMA 250)
FOR USE ON THE HANDY PLASMA 250,
FEMALE TORCH CONNECTION -P/N 0558004947
P/N 0558004947 MUST ALSO BE ORDERED.
* WHEN ORDERING THE PT31XL TORCH ASSEMBLY
(2) SPLICES (Supplied with Switch)
SWITCH - 18224
SWITCH BAND - 18207
HEAD - 20072
0
75
(Includes, Ring and Seat)
HANDLE - 18208
POWER CABLE
19672 (15' / 4.6m)
SEAT - 0558006191
(Included with Head)
For Replacement Torches:
SWIRL BAFFLE
- 0558006196
NOZZLE (Tip)
ELECTRODE
"XT"
Included with
CONSUMABLES
"XT" consumables KIT:
Not included with torch.
38
-0558006198
0558006186
HEAT SHIELD
- 0558006185
PT-31XL Torch Assembly, 12' (3.7m) lines, P/N 0558005300 (Assembled w/ 15/20A high performance consumables) (used on Prest-O-Lite® 250) *
Revision History
Original release 06 / 2006
01 / 2007 - Updated all appropriate illustrations with latest photos of 250 Plasma Cutter.
03 / 2007 - Revised Title Page layout / text.
39
Prest-O-Lite Welding & Cutting Products,
PO Box 100545, Florence, SC
COMMUNICATION GUIDE - CUSTOMER SERVICES
A. CUSTOMER SERVICE QUESTIONS:
Telephone: (800)362-7080 / Fax: (800) 634-7548 Hours: 8:00 AM to 7:00 PM EST
Order Entry Product Availability Pricing Order Information Returns
B. ENGINEERING SERVICE:
Telephone: (843) 664-4416 / Fax : (800) 446-5693 Hours: 7:30 AM to 5:00 PM EST
Warranty Returns Authorized Repair Stations Welding Equipment Troubleshooting
C. TECHNICAL SERVICE:
Telephone: (800) 372-2123/ Fax: (843) 664-4452 Hours: 8:00 AM to 5:00 PM EST
Part Numbers Technical Applications Specifications Equipment Recommendations
D. LITERATURE REQUESTS:
Telephone: (843) 664-5562 / Fax: (843) 664-5548 Hours: 7:30 AM to 4:00 PM EST
E. WELDING EQUIPMENT REPAIRS:
Telephone: (843) 664-4487 / Fax: (843) 664-5557 Hours: 7:30 AM to 3:30 PM EST
Repair Estimates Repair Status
F. WELDING EQUIPMENT TRAINING
Telephone: (843)664-4428 / Fax: (843) 679-5864 Hours: 7:30 AM to 4:00 PM EST
Training School Information and Registrations
G. WELDING PROCESS ASSISTANCE:
Telephone: (800) 372-2123 Hours: 7:30 AM to 4:00 PM EST
H. TECHNICAL ASST. CONSUMABLES:
Telephone : (800) 933-7070 Hours: 7:30 AM to 5:00 PM EST
IF YOU DO NOT KNOW WHOM TO CALL
Telephone: (800) 372-2123
Fax: (843) 664-4462
Hours: 7:30 AM to 5:00 PM EST
or
visit us on the web at http://www.all-statewelding.com
The Prest-O-Lite web site offers
Comprehensive Product Information
Material Safety Data Sheets
Warranty Registration
Instruction Literature Download Library
Distributor Locator
Global Company Information
Press Releases
Customer Feedback & Support
Form No: 0558006446 03 / 2007
A member of the
ESAB Group
Loading...
