FICHE DE MAINTENANCE

VOLTA

Caractéristiques techniques

Courbe de débit

(version 3L/min)

Liste des pièces détachées

Ce document n'est pas contractuel ; nous nous réservons le droit de

modifier les caractéristiques de nos produits

Liste des outils

®

> Débit : limité par régulateur de débit intégré

> Alimentation électrique :

 Pile lithium 6 volts type CRP2 dans

boîtier intégré dans le corps du robinet

 Transformateur 230 Vac / 7 Vdc dans

boîtier étanche IP65

> Résistance thermique : Ce robinet résiste à
une température de 75°C durant 30 minutes
dans le cadre de chocs thermiques

> Sécurité : Fermeture automatique de
l'électrovanne en cas d'écoulement > à 30s,
d'usure de la pile ou de dégradation du
détecteur

> Pression de fonctionnement recommandée :

0,1 MPa (1 bar) à 0,5 MPa (5 bar)

90830 Flexibles + clapets anti retour
90837 1 Kit fixation Volta
90944 1 Electrovanne pile / secteur
90942 Cellule pile
90943 Cellule secteur
90945 Cellule pile gamme santé
90946 Cellule secteur santé
90941 Sachet pile CRP2
90956 Transformateur VDC
90774 1 Capot
90060 5 Aérateur M 24x100
90659 2 Clapets anti-retour
90976 10 Joints panier
29860 1 Robinet d'arrêt
90980 Manette complète
90087 Axe mélangeur complet
90767 Cache + vis
90480 Rallonge câble (1m)

Clé plate 19 : Démontage flexibles et robinets d’arrêt
Clé plate 12 : Démontage fixation
Clé Allen 3 : Démontage

Capot/Manette/Electrovanne/Axe mitigeage
Clé Allen 2,5 : Démontage modèle sans manette

LES ROBINETS PRESTO

Service Assistance Technique
Tel. [phone]
Fax. [phone]
[e-mail]

Usine :

4 rue Lavoisier – Zone Industrielle
17110 SAINT GEORGES-DE-DIDONNE
FRANCE

Internet :

www.prestodatashare.com

APPELS D’OFFRES, FICHES PRODUITS, NOTICES,
VISUELS DES PRODUITS…

FICHE DE MAINTENANCE

VOLTA

Fonctionnement du produit

Analyse des dysfonctionnements possibles

Maintenance préventive

- Nettoyage

- Entretien

-

Mise Hors Gel

Ce document n'est pas contractuel ; nous nous réservons le droit de

modifier les caractéristiques de nos produits

®

Lors de la détection des mains par la cellule, la cellule envoie un signal à l’électrovanne qui s’ouvre et
déclenche le robinet. La fermeture se fait automatiquement lors du retrait des mains. Un axe de mitigeage
permet le réglage de la température pour les modèles mitigeurs.

Problème Cause Solution

Absence d’écoulement

Ecoulement une seule fois

1. Les robinets d’arrêt ne sont pas
ouverts

2. L'alimentation (pile ou
transformateur) est HS

3. La cellule est HS Remplacer la cellule selon modèle

4. Les joints filtres sont obstrués

1. L'adhésif sur la cellule empêche la
détection

Ouvrir les robinets d’arrêt

Remplacer la source d'alimentation

Nettoyer les joints filtres situés au niveau
des flexibles, les remplacer si nécessaire

Enlever l'adhésif noir situé devant la
cellule

Fuite ou goutte à goutte au
niveau de l'aérateur

Fonctionnement du robinet altéré
(fonction start/stop, rinçage
automatique, temporisation…)

Déclenchements intempestifs

Distance de détection inadaptée

Vérifier la présence des filtres à panier au
niveau des flexibles, démonter l'aérateur

1. Présence d'impuretés au niveau de
l'électrovanne

2. La pression est trop élevée Réduire la pression

1. La programmation de la cellule a été
modifiée par un paramètre extérieur

1. Un élément réfléchissant
environnant entraîne une détection de
la cellule (miroir, reflets d'éclairage,
surface réfléchissante…)

1. La distance de détection de la
cellule n'est pas optimale

limiteur de débit, actionner plusieurs fois
le robinet et rincer l'aérateur. Si le
problème persiste, démonter et ouvrir
l'électrovanne pour la rincer, la remplacer
si nécessaire.

Changer la programmation à l'aide d'une
loupe ou d'un réflecteur

Eliminer toute source de luminosité en
face de la cellule

Débrancher la source d'alimentation,
attendre 10 secondes et réalimenter la
cellule en veillant à ne pas interférer avec
la zone de détection pendant 30
secondes. La cellule réalise un auto­apprentissage en prenant en compte les
paramètres environnementaux

Pour la maintenance préventive, nous recommandons un détartrage de l’aérateur une fois par an au minimum
(selon la qualité de l’eau du réseau)
Le revêtement chromé des robinetteries PRESTO® doit être nettoyé exclusivement à l’eau savonneuse.

Proscrire les produits d’entretien abrasifs, acides, alcalins ou ammoniaqués.
Ne jamais graisser les mécanismes internes.

Pour une installation dans des zones de gel, nous préconisons le démontage des robinets en hiver.

LES ROBINETS PRESTO

Service Assistance Technique
Tel. [phone]
Fax. [phone]
[e-mail]

Usine :

4 rue Lavoisier – Zone Industrielle
17110 SAINT GEORGES-DE-DIDONNE
FRANCE

Internet :

www.prestodatashare.com

APPELS D’OFFRES, FICHES PRODUITS, NOTICES,
VISUELS DES PRODUITS…

FICHE DE MAINTENANCE

VOLTA

®

Changement de programme

1. Présenter le réflecteur devant la cellule

2. La LED s’allume

3. Laisser le réflecteur devant la cellule

4. La cellule se met à clignoter lentement puis le clignotement s’accélère

5. Retirer le réflecteur

6. La cellule clignote alors le nombre de fois correspondant au programme en cours
(1 fois=programme 1, 2 fois de suite=programme 2…)

7. Repositionner le réflecteur devant la cellule

8. dès qu’elle s’allume, retirer le réflecteur : elle indique alors le programme en cours

9. Recommencer l’étape 8 jusqu’au programme souhaité

Une fois le programme choisi atteint il faut :

- Laisser la cellule clignoter 4 fois (la valeur de la cellule clignote 4 fois de suite)
o Ex : si programme 3 choisi, la cellule clignote 12 fois : programme 3 x 4

- Puis le clignotement s’accélère

- La cellule fait alors un auto apprentissage, la LED reste allumée 4 à 5 secondes puis s’éteint

La programmation est terminée.

Définition des programmes

N° Définition TS PL TL Start-Stop

1 Lavage mains standard 30 sec 0 0 Non

2 Lavage mains standard avec lavage régulier 30 sec 72 h 30 sec Non

3 Lavage mains, portée longue 30 sec 0 0 Non

4 Lavage mains, portée longue avec lavage

30 sec 72 h 30 sec Non

régulier

5 Start/Stop avec portée longue 30 sec 72 h 30 sec Oui

6 Start/Stop avec temps de sécurité 1min,

60 sec 72 h 30 sec Oui

portée longue

7 Lavage mains, tps de sécurité de 2 min 2 min 72 h 30 sec Non

8 Lavage mains, tps de sécurité de 5 min 5 min 72 h 30 sec Non

TS : Temps de sécurité. Blocage de l’écoulement si détection continue au-delà du temps donné
PL : Période du lavage périodique en heure. Purge automatique de 30 secondes toutes les 72h après la
dernière utilisation
TL : Durée de l’écoulement périodique
Start-Stop : Fonction déclenchant l’ouverture du robinet lors d’une détection et l’arrêt à la détection
suivante

LES ROBINETS PRESTO

Service Assistance Technique
Tel. [phone]
Fax. [phone]
[e-mail]

Usine :

4 rue Lavoisier – Zone Industrielle
17110 SAINT GEORGES-DE-DIDONNE
FRANCE

Internet :

www.prestodatashare.com

APPELS D’OFFRES, FICHES PRODUITS, NOTICES,
VISUELS DES PRODUITS…

FICHE DE MAINTENANCE

VOLTA

Réglages et astuces

Remp

lacement de la pile (90941)

Remplacement de l’électrovanne (90944)

Ce document n'est pas contractuel ; nous nous réservons le droit de modifier les caractéristiques de nos produits

®

Réglage butée de température : Pour obtenir de l’eau à 40°C
en position « chaud », placer la butée crantée comme suit en
fonction de la température de l’eau chaude (pour une eau
froide à 15°C et des pressions équilibrées).
Mitigeur sans manette : Tourner l’axe de mitigeage avec un
tournevis jusqu’à l’obtention de la température désirée.

Pour les modèles avec rinçage régulier, un écoulement de 30
secondes est effectué 72 heures après la dernière utilisation,
puis toutes les 72 heures ensuite, afin d’empêcher la stagnation de l’eau et de diminuer le risque d’apparition
des légionnelles.
Le fonctionnement des cellules alimentées par transformateur peut être perturbé par des interférences
électriques sur certains sites (proximité ascenseur…). Dans ce cas le remplacement par un modèle pile
solutionne le problème.

Attention les surfaces réfléchissantes (gilets jaunes, bandes réfléchissantes, spots…) peuvent perturber le
bon fonctionnement du produit.

Schéma opération de maintenance (Disponible sur Youtube : Groupe Presto)

Fermer les robinets d’arrêt avant toute manipulation

LES ROBINETS PRESTO

Service Assistance Technique
Tel. [phone]
Fax. [phone]
[e-mail]

Usine :

4 rue Lavoisier – Zone Industrielle
17110 SAINT GEORGES-DE-DIDONNE
FRANCE

Internet :

www.prestodatashare.com

APPELS D’OFFRES, FICHES PRODUITS, NOTICES,
VISUELS DES PRODUITS…

FICHE DE MAINTENANCE

VOLTA

Ce document n'est pas contractuel ; nous nous réservons le droit de modifier les caractéristiques de nos produits

®

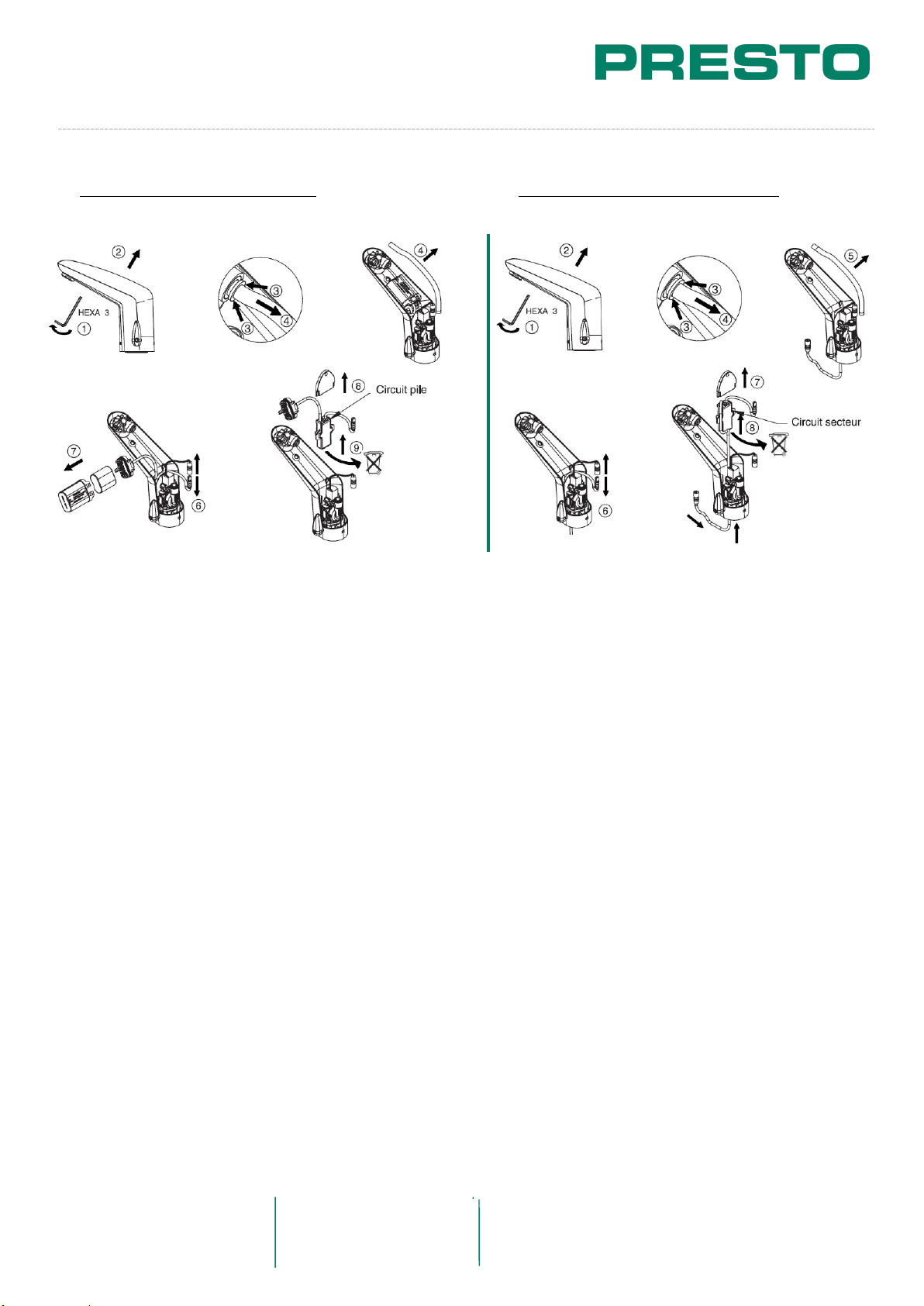

Remplacement du circuit pile (90942) Remplacement du circuit secteur (90943)
