Prestigio PDS2BK500A, PDS2BR500A User Manual

Data Safe II

USB2.0 externí pevný disk

Uživatelská příručka

Verze 2.1

Obsah

1 Začínáme

1.1 Zásady bezpečnosti

1.2 Systémové požadavky

1.3 Obsah balení

1.4 Pohledy na výrobek

1.5 Přehled prvků výrobku

2 Provozní pokyny

2.1 Základní funkce

2.1.1 Funkce Plug and Play

2.1.2 Čtení a zápis

2.1.3 Odebírání zařízení

2.2 Práce se softwarem SecureDrive EX

2.2.1 Instalace SecureDrive EX

2.2.2 Nastavení vlastního hesla

2.2.3 Uzamknutí/odemknutí zabezpečeného oddílu

2.2.3.1 Uzamknutí zabezpečeného oddílu

2.2.3.2 Odemknutí bezpečnostní oddílu

2.2.4 Bezpečné odebrání disku Data Safe II

2.2.5 Nastavení možností

2.2.6 Odinstalování softwaru SecureDrive EX

2.2.7 Další funkce

2.3 Práce se zálohou jedním dotykem (One Touch Backup - OTB)

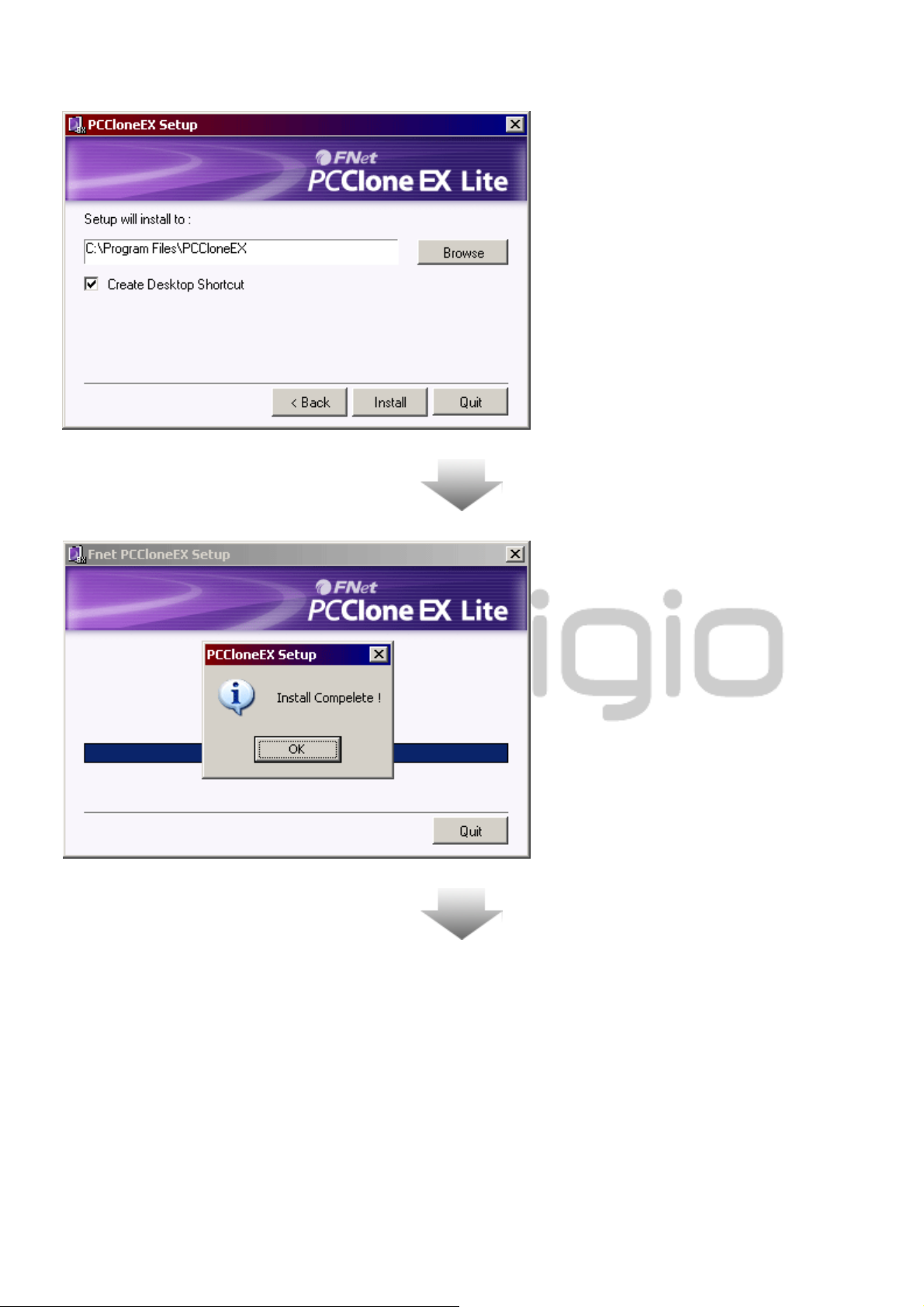

2.3.1 Instalace PCCloneEX

2.3.2 Běžné funkce zálohy souborů

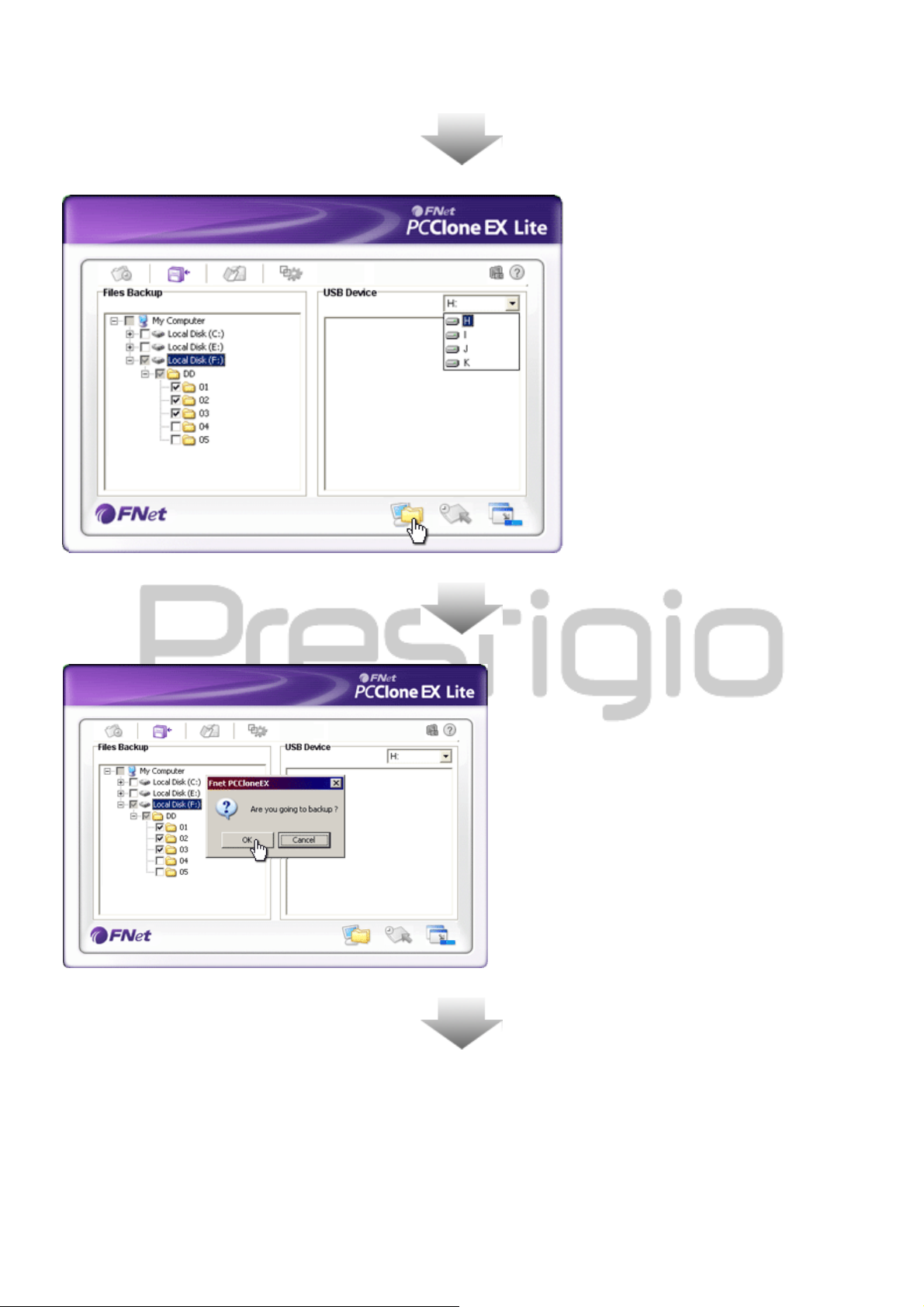

2.3.2.1 Záloha dat

2.3.2.2 Obnova dat

2.3.2.3 Smazaní zálohovaných dat

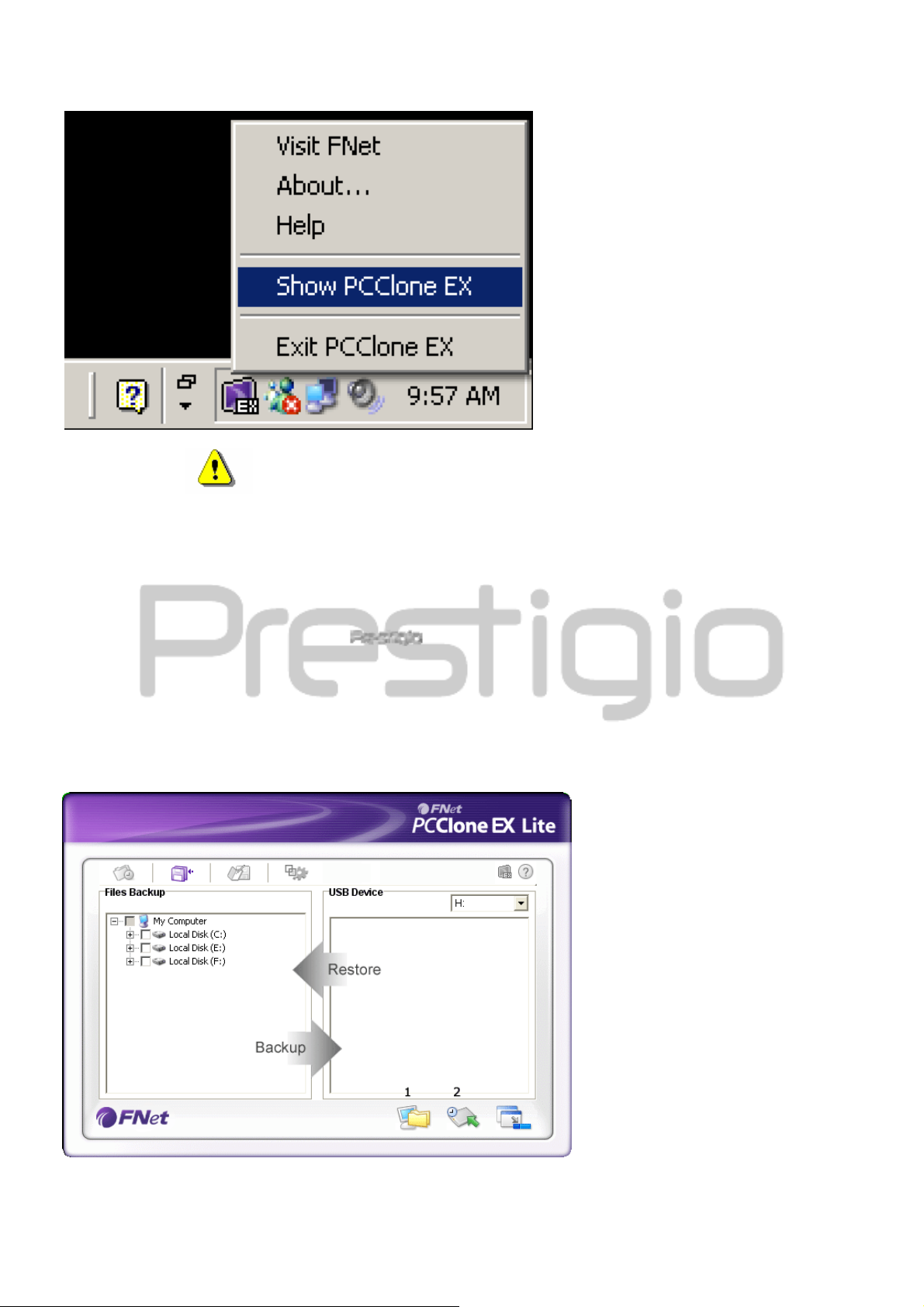

2.3.3 Rychlé spuštění

2.3.3.1 Záloha pomocí funkce Rychlé spuštění (Quick
Launch)

2.3.4 Záloha souboru jedním dotykem (One Touch

2.3.5 Správce souborů

2.3.6 Nastavení

2.3.7 Další funkce

3 Dodatek

Backup)

3.1 Údaje o výrobku

3.2 Podpora OS

3.3 Zrušení nároku

3.4 Upozornění o ochranných známkách

1. Začínáme

Děkujeme vám, že jste si zakoupili pevný disk Data Safe II společnosti
Data Safe II v koženém pouzdře. Tohoto skvělého výběru nebudete nikdy litovat a
doufáme, že naplno využijete všech jeho možností. Výrobek nabízí nový koncept
ukládání mobilních dat v naprostém bezpečí a uživatelsky přátelském prostředí.
Před používáním výrobku si přečtěte pozorně uživatelskou příručku a postupujte
vždy podle postupů v ní popsaných, jen tak si naplno užijete všech funkcí výrobku.

1.1 Zásady bezpečnosti

Před používáním zařízení
zásadami bezpečnosti . Všechny správné zásady používání jsou popsány v této
příručce.

Upozornění: Tato značka označuje úkon, který může mít při

nedodržování bezpečnostních zásad za následek
poranění osoby manipulující se zařízením nebo
poškození výrobku.

Data Safe II se nejdříve seznamte se

z Nepokoušejte se rozebírat či nějak změnit jakoukoli část zařízení, způsobem

který není popisován v této příručce.

z Nepokládejte přístroj na místo, kde by mohlo dojít ke kontaktu s vodu či jinými

tekutinami. Výrobek NENÍ vyroben odolný proti vodě.

z Při případném vniknutí kapaliny dovnitř zařízení okamžitě odpojte zařízení od

počítače. Další používání přístroje by mohlo mít za následek požár či úraz

elektrickým proudem. Obraťte se na prodejce výrobku či nejbližší zákaznické

centrum.

z Aby se snížilo riziko úrazu elektrickým proudem, nemělo by zař

ízení být

připojováno mokrýma rukama.

z Nepokládejte zařízení blízko zdrojů tepla ani jej nevystavujte přímému horku či

plamenům.

z Nikdy nepokládejte přístroj do blízkosti zařízení vytvářející silná

elektromagnetická pole, jelikož tak může dojít k poruchám funkčnosti,

poškození či ztrátě dat.

1.2

Systémové požadavky

Níže jsou uvedeny minimální hardwarové a softwarové požadavky, které jsou nutné
ke správné funkci přístroje.

z Počítač : IBM PC/AT kompatibilní osobní počítač
z Podporované OS:

IBM PC kompatibilní :

-Microsoft Windows 98SE / Me / 2000 / XP / Windows 2003 Server / Vista
OS Mac:

-Mac OS 9.x a 10.x nebo vyšší (pouze formát FAT32)
Linux :

-Linux 2.4 nebo vyšší (pouze formát FAT32)

z CPU: Pentium nebo vyšší
z Paměť: minimum 32MB RAM
z Grafická karta: kompatibilní se standardem VESA
z Uživatelské oprávnění: Administrátor
z Optické jednotky: CD ROM či CD ROM kompatibilní
z Volné místo na pevném disku – ne méně jak 16 MB (3MB pro

ovladač Win 98 a 30MB pro aplikaci Osobního zálohování)

POZNÁMKA:

Systém Windows 98 SE implicitně nepodporuje ovladač výměnného
zařízení. Pokud chcete ovladač nainstalovat, postupujte podle instrukcí
níže.

z Zapněte počítač.
z Pomocí USB kabelu z balení připojte zařízení

USB portu Vašeho počítače.

z Vložte CD s ovladači, které je součástí balení, do CD ROM jednotky

Data Safe II do

počítače.

z Systém Windows 98 SE automaticky nově připojené zařízení

Data Safe II rozpozná a objeví se dialogové okno “Přidat nový hardware”.
Pokud chcete ovladač správně nainstalovat, postupujte podle uvedených
instrukcí.

1.3

Obsah balení

Název/Popis Množství

Vlastní rámeček pevného disku 1
25cm USB kabel 1
60cm USB kabel 1
Stylové přepravní pouzdro 1
Disk CD s ovladači a softwarem 1
Uživatelská příručka 1

1.4 Pohledy na výrobek

Pohled shora

KONTROLKA NAPÁJENÍ

KONTROLKA R/W

Pohled
zepředu

USB Port DC
ZAP/VYP COPY

1.5 Přehled prvků výrobku

z Klasické provedení koženého potahu

Data Safe II přináší do vašeho denního digitálního života luxus

a jednoduchost.

z Maximální zabezpečení dat (SecureDrive EX)

Díky aplikaci SecureDrive EX lze chránit zařízení pomocí přihlašovacího
hesla a rozdělit zařízení na oddíly “Veřejný” a “Zabezpečený”.

 Veřejný oddíl – tento oddíl nepodporuje ochranu heslem. Lze provádět

všechny základní funkce popsané v oddíle “Základní funkce”.

 Zabezpečený oddíl – ten je přístupný pouze po zadání bezpečnostního

hesla. V uzamčeném oddíle je dostupný pouze přihlašovací software.
Všimněte si, v oblasti AP není při jejím uzamčení možný zápis/čtení.

2.

Provozní instrukce

Upozornění: Toto zařízení je plně kompatibilní se základními

2.1 Základní funkce

2.1.1 Funkce Plug and Play

funkcemi počítačů popsaných v oddíle “Systémové
požadavky”, aplikace SecureDrive EX i PCClone EX
však na operačních systémech Mac či Linux spustit
NELZE.

Po připojení zařízení do USB portu počítače se v okně správce souborů objeví
ikona “vyměnitelného disku”, tak jako na obrázku výše. Na počítačích
Macintosh se ikona objeví na “Ploše” jakmile je zařízení připojeno do USB
portu.

V operačním systému Linux lze zařízení připojit po provedení následujících
pokynů.

■ Proveďte cd/etc/sysconfig/ (cat/etc/sysconfig/hwconf | more)

■ Zkontrolujte informace v hwconf，a zapište si mount point.

■ Vytvořte složku in/mnt (ex: mkdir/mnt/usbHD)

■ Poté zadejte mount/dev/sda1 /mnt/usbHD (pokud byl mount point .dev/sda)

2.1.2 Čtení a zápis

Data lze ukládat a načítat tak jako u běžného pevného disku.Operace týkající se
čtení/zápisu jsou stejné jako u takovéhoto disku.

2.1.3 Odebírání zařízení

Pokud chcete v systémech Windows ME, 2000 a XP minimalizovat riziko ztráty dat,
postupujte podle následujících instrukcí:

 Na liště je ikona bezpečného odebrání zařízení.

 Poklepejte na ikonu “bezpečného odebrání”, objeví se okno “Bezpečně

odebrat hardware”.

 Poté si vyberte jaké zařízení se má odebrat a klepněte na tlačítko

[Odebrat]. Pak lze bezpečně odebrat zařízení z USB portu Vašeho
počítače.

Upozornění: Před odebráním USB zařízení se ujistěte, že

kontrolka R/W nebliká. Pokud kontrolka rychle
bliká, probíhá mezi hostitelským počítačem a USB
zařízením komunikace. V takovém okamžiku USB
zařízení NEODEBÍREJTE. V jiném případě muže dojít
ke ztrátě dat či dokonce poškození zařízení

Data Safe II.

Upozornění: Pokud v systémech Windows ME, Windows 2000

či Windows XP nebudete postupovat podle instrukcí
o bezpečném odebírání, může díky “zapisovací cache

paměti” dojít ke ztrátě dat.

V operačním systému Macintosh lze přetáhnout ikonu odebíratelného zařízení do
koše. Tento úkon provede funkci “Vysunout”.

V operačním systému Linux postupujte podle pokynů “odpojení” tohoto zařízení.

2.2

Práce se softwarem SecureDrive Ex

Pomocí aplikace SecureDrive EX lze chránit Vaše zařízení heslem a rozdělit jej na
Veřejný” a “Zabezpečený” oddíl.

Upozornění: Rozdělením smažete všechna uložená data. Tato

akce je nevratná. Před provedením této akce si
všechna důležitá data zazálohujte, ukončete všechny
spuštěné programy a zavřete všechna okna.

2.2.1 Instalace aplikace SecureDrive EX

Upozornění: Aplikace SecureDrive Ex může pracovat pouze

s jedním připojeným zařízením. Pokud pracujete s
více připojenými zařízeními, riskujete tak
nesprávné fungování programu či dokonce ztrátu
dat.

1. Pomocí přiloženého USB kabelu
připojte
hostitelskému počítači.

2. Vložte do CD ROM jednotky CD
disk s aplikací SecureDrive EX a
automaticky se objeví okno
SecureDrive EX. Pokud se ani po
nějaké době okno neobjeví,
poklepejte na soubor Setup.exe,
který naleznete v umístění Tento
počítač -> Jednotka CD ROM.

3. Klepněte na smluvní ujednání o
aplikaci SecureDrive EX a
seznamte se se zásadami o
oprávněném používání.

Data Safe II k

4. Zaškrtněte políčko a klepněte na

tlačítko "Next".

5. Objeví se dialogové okno s žádostí
o potvrzení aktualizace firmwaru.
Po potvrzení jsou všechna data
trvale odstraněna. Klepnutím na
tlačítko “Yes” pokračujete,
klepnutím na tlačítko “No”
aktualizaci firmwaru zrušíte.

6. Proces aktualizace by neměl trvat
déle než jednu minutu, v závislosti
na hostitelské schopnosti
počítače.

7. Když je proces dokončen, zařízení

Data Safe II vypněte a

odpojte od hostitelského počítače.

8. Znovu připojte zařízení
Data Safe II k hostitelskému
počítači a zapněte jej.

9. Jak je zobrazeno v diagramu, bude
zařízení Data Safe II
rozděleno na dva svazky,
jmenovitě na veřejný a
zabezpečený.

10. Kapacity obou svazků lze změnit
klepnutím na ukazatel a jeho
horizontálním posunutím. Určitou
velikost lze také zadat vložením
číselných hodnot do patřičných
políček.

11. Klepnutím na tlačítko “Next”
budete pokračovat v procesu
rozdělování.

12. Objeví se dialogové okno se
žádostí o potvrzení rozdělení. Po
jeho provedení budou všechna
data trvale odstraněna. Klepnutím
na tlačítko “Ano” budete v procesu
pokračovat, klepnutím na tlačítko
“Ne” jej zrušíte.

13. Proces rozdělení by neměl
přesáhnout tří minut, což závisí na
rychlosti počítače. Vypněte
zařízení
odpojte jej od počítače.

Data Safe II a
