Prestige RD-301 User Manual

РУКОВОДСТВО

ПОЛЬЗОВАТЕЛЯ

АВТОМОБИЛЬНЫЙ РАДАР-ДЕТЕКТОР

PRESTIGE RD-301 GPS

Санкт-Петербург,
Миторфаньевское шоссе , д. 10А
Тел.: [phone]

[phone]

e-mail: [e-mail]

Москва, Иловайская улица, д. 2Б
Тел.: [phone]
e-mail: [e-mail]
www.prestigepro.ru

Перейти
на сайт

СОДЕРЖАНИЕ

ОБЩАЯ ИНФОРМАЦИЯ
МЕРЫ ПРЕДОСТОРОЖНОСТИ И ОБЩАЯ ИНФОРМАЦИЯ
МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ РАБОТЕ С РАДАР-ДЕТЕКТОРОМ
МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ РАБОТЕ С АДАПТЕРОМ ПИТАНИЯ
МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ОБРАЩЕНИИ С ЖИДКОКРИСТАЛЛИЧЕСКИМ
ДИСПЛЕЕМ УСТРОЙСТВА
МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ РАБОТЕ С РАЗЪЕМАМИ
СХЕМА УСТРОЙСТВА РАДАР-ДЕТЕКТОРА И ОРГАНОВ УПРАВЛЕНИЯ
НАЗНАЧЕНИЕ ОРГАНОВ УПРАВЛЕНИЯ РАДАР-ДЕТЕКТОРА
ЭКСПЛУАТАЦИЯ

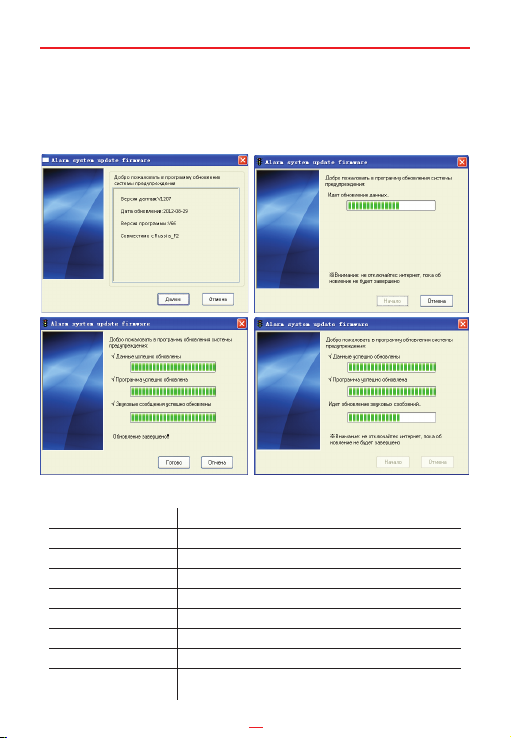

ПОДКЛЮЧЕНИЕ К КОМПЬЮТЕРУ
ХАРАКТЕРИСТИКИ ПРОДУКТА

2

2

2

3

3

3

4

5

9

11

11

ОБЩАЯ ИНФОРМАЦИЯ

Уважаемый покупатель!
Спасибо за то, что выбрали радар-детектор Prestige.
Перед началом использования, пожалуйста, внимательно ознакомьтесь с инструкцией и
правилами гарантийного обслуживания, чтобы воспользоваться всеми возможностями
радар-детектора и продлить срок его службы. Сохраните инструкцию, чтобы обратиться к
ней, если в будущем у вас возникнет такая необходимость.
В ИНСТРУКЦИИ ВЫ НАЙДЕТЕ:

• технические характеристики прибора,

• описание системы управления,

• информацию о программном обеспечении,

• советы по использованию радар-детектора,

• перечень мер безопасности при использовании прибора.

Компания Prestige постоянно совершенствует функционал и программное обеспечение,
поэтому если вы обнаружили в вашем приборе функции, не указанные в данной
инструкции, скачайте последнюю версию инструкции на официальном сайте
www.prestigepro.ru.

МЕРЫ ПРЕДОСТОРОЖНОСТИ И ОБЩАЯ ИНФОРМАЦИЯ

Автомобильный радар-детектор произведен и предназначен для использования в
транспортных средствах. Внимательно ознакомьтесь с мерами предосторожности перед
началом применения прибора и строго следуйте им. Правила призваны помочь вам
избежать повреждения прибора и сбоев в его работе, связанных с его неправильной
эксплуатацией. Соблюдая меры предосторожности, вы используете прибор без угрозы
чьей-либо безопасности и дольше сохраняете его в рабочем состоянии.

МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ РАБОТЕ С РАДАР-ДЕТЕКТОРОМ

• Прибор следует держать вдали от зон с экстремальным изменением температуры и
предохранять от воздействия прямых солнечных лучей или устройств, излучающих тепло.

• Защищайте прибор от попадания пыли, влаги и дыма. Не допускайте контакта с
активными химическими веществами.

• Предохраняйте прибор от ударов, не кладите на него тяжелые предметы и не
вставляйте в него устройства или предметы, которые не подходят к стандартным
разъёмам. Падение прибора может привести к повреждению ЖК-дисплея и нарушениям в
его работе.

2

МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ РАБОТЕ С АДАПТЕРОМ ПИТАНИЯ

• При зарядке прибора используйте только стандартный тип адаптера питания (включен
в комплект поставки). Использование нестандартного или иного типа адаптера питания
может привести к повреждениям радар-детектора и потере гарантии на устройство.

• Адаптер можно подключать только к тому типу электрической сети, параметры которой
указаны на нем. Если вы не уверены в соответствии параметров электрической сети и
адаптера питания, обратитесь в службу поддержки или в один из авторизованных
сервисных центров.

• Не наступайте на кабель адаптера питания и не ставьте на него тяжелые предметы.

• Не допускайте растяжения кабеля, его запутывания и завязывания узлами.

• При отсоединении адаптера питания от прикуривателя следует вытягивать штекер, а не
тянуть за сам кабель.

• Не подключайте адаптер питания к каким-либо иным устройствам, помимо данного
прибора.

• Храните адаптер питания в недоступном для детей месте.

МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ОБРАЩЕНИИ С ДИСПЛЕЕМ УСТРОЙСТВА

Жидкокристаллический (ЖК) дисплей – хрупкое устройство, требующее бережного
обращения.

• Для протирки дисплея используйте только мягкую ткань или специальные
салфетки.

• Используйте только специальные средства, подходящие для очистки ЖК-дисплеев.

• Не касайтесь поверхности дисплея острыми предметами.

• Не оказывайте на дисплей сильного давления и не размещайте на нем никакие
предметы. Это может привести к повреждению дисплея и отказе в гарантийном
обслуживании прибора.

• Не оставляйте дисплей под прямыми солнечными лучами.

МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ РАБОТЕ С РАЗЪЕМАМИ

• Не применяйте чрезмерную силу при подключении к разъемам внешних устройств. Это
может привести к повреждению контактов.

• Не допускайте попадания в разъемы посторонних предметов, а также жидкости и пыли.
Это может привести как к повреждению разъёма, так и прибора в целом.

• Перед установкой убедитесь, что штекер подсоединяется правильной стороной.

• Избегайте натяжения кабеля, когда он подключен к прибору.

3

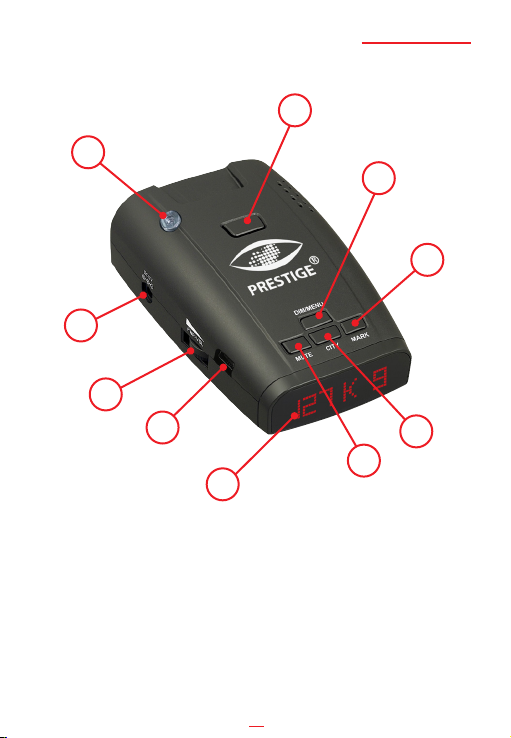

СХЕМА УСТРОЙСТВА РАДАР-ДЕТЕКТОРА И ОРГАНОВ УПРАВЛЕНИЯ

9

10

1

2

3

4

6

8

7

5

1 Разъем питания

2 Регулятор громкости/выключатель

3 USB-порт

4 OLED-дисплей

5 Кнопка MUTE

6 Кнопка DIM/Меню

7 Кнопка CITY

8 Кнопка MARK

9 Кнопка фиксатора держателя

10 Приемник сигналов радара

4

НАЗНАЧЕНИЕ ОРГАНОВ УПРАВЛЕНИЯ РАДАР-ДЕТЕКТОРОМ

1. Регулятор громкости

a. Включение/отключение питания
Для отключения питания необходимо прокрутить колесо регулятора громкости (2) против часовой
стрелки до щелчка.

b. Регулировка громкости
Регулировка громкости осуществляется вращением колеса регулятора громкости (2) по и против
часовой стрелки.

2. DIM/Меню

а. Короткое нажатие кнопки DIM/Меню(6) осуществляет переключение режимов яркости
экрана. Экран работает в трех режимах «Ярко», «Тускло», «Дисплей выключен».

б. Для входа в Меню, необходимо нажать и держать кнопку(6) в течении 3 секунд.

3. MARK

a. Однократное короткое нажатие кнопки MARK(8) устанавливает геоточку, установка
сопровождается голосовым сообщением. Предельное значение геоточек – 100. По достижению
этого количества на экран будет выведено сообщение о том, что память переполнена. Эта
информация сопровождается голосовым сообщением.

i. Однократное короткое нажатие этой кнопки (8) удаляет установленную ранее геоточку.
Удаление точки сопровождается соответствующим голосовым сообщением и на экране.

ii. Установка точек не возможна при отсутствии устойчивой связи со спутниками.

b. Для включения экрана одометра необходимо нажать и удерживать кнопку MARK (8) в
течении 3 секунд.

i. Для обнуления счетчика одометра необходимо нажать и удерживать кнопку MARK (8) в

5

течении 5 секунд.

ii. Режим одометра автоматически отключится через 5 секунд и будет сопровождаться двумя
короткими звуковыми сигналами.

4. MUTE

a. Однократное короткое нажатие кнопки MUTE (5) устанавливает геоточку «молчания»,
установка сопровождается голосовым сообщением. Геоточка «молчания» устанавливается в том
месте, где вы бы хотели, чтобы радар-детектор не реагировал на сигналы. Предельное значение
геоточек – 100. По достижению этого количества на экран будет выведено сообщение о том, что
память переполнена. Эта информация сопровождается голосовым сообщением.

i. Однократное короткое нажатие этой кнопки (8) удаляет установленную ранее геоточку.
Удаление точки сопровождается соответствующим голосовым сообщением и на экране.

ii. Установка точек не возможна при отсутствии устойчивой связи со спутниками.

b. Для включения беззвучного режима работы радар-детектора нажмите и удерживайте
кнопку MUTE (5) в течении 3 секунд.

5. CITY

Для переключения между режимами ГОРОД и ТРАССА нажмите кнопку CITY (7).

6. Сброс настроек

Для выполнения сброса настроек до заводских нажмите MUTE+CITY и удерживайте в течении 5
секунд. На экране будет выведено сообщение о том, что память очищена и будет произведено
голосовое оповещение.

6

РАБОТА С МЕНЮ РАДАР-ДЕТЕКТОРА

МЕНЮ

ВРЕМЯ ПУТИ
ОДОМЕТР
ЯЗЫК
КОМПАС
СКОРОСТЬ
ЧАСЫ
GMT
СТВ
СИГНАЛ 2 ч

МОЯ СКОРОСТЬ

MUTE КОМФОРТ

ЗОНА POI

OCL

МОЯ ТОЧКА

X-РАДАР
Ka-РАДАР
ЛАЗЕР
ГОЛОС
ТОН

ФУНКЦИЯ

Время движения в пути
Пройденное расстояние
Выбора языка
Отображение компаса
Отображение скорости
Отображение времени
Выбор часового пояса
Настройки будильника
Настройка сигнализации
о беспрерывном вождении
в течении 2 часов
Настройка сигнализации
о превышении скорости
Настройка сигнализации
о точках «тишины»
Настройка дистанции
предупреждения о
установленной геоточке
Настройка предела превышения
скорости при котором
сигнализируется о
превышении скорости
Оповещение о
геоточках Вкл/Выкл
X частота Вкл/Выкл
Ka частота Вкл/Выкл
Лазер Вкл/Выкл
Голосовое оповещение Вкл/Выкл
Настройка громкости сигналов

НАСТРОЙКИ

Английский/Русский
Дисплей/выкл
Дисплей/выкл
Дисплей/выкл

-12 ~ +12
Дисплей/выкл
Вкл/выкл

Выкл -> 80 км/ч -> 90 км/ч

-> 110 км/ч -> 130 км/ч
Выкл -> 30 км/ч -> 40 км/ч

-> 50 км/ч -> 60 км/ч
400m -> 650m -> 800m ->
1000m

Выкл -> 5 км/ч -> 10 км/ч

-> 15 км/ч -> 20 км/ч

Вкл/Выкл

Вкл/Выкл
Вкл/Выкл
Вкл/Выкл
Вкл/Выкл
Низкий/Высокий

7

ЗВ

АВТОТЕСТ
ОБУЧЕНИЕ
СБРОС НАСТРОЕК
МОИ ТЧК УДАЛИТЬ?
MUTE ТЧК УДАЛИТЬ?
ВЫХОД

Переключение между пунктами меню осуществляется следующим образом:

1. MARK: Переключение на один пункт вниз.

2. MUTE: Переключение на один пункт вверх.

3. DIM или CITY: Изменить значение в выбранном пункте меню или подтвердить выбор.

4. Выход из меню

a. Выбрать пункт меню «Выход из меню»

b. Нажать и удерживать кнопку DIM (6) в течении 3 секунд.

c. Если ничего не нажимать выход из меню осуществится автоматически через 20 секунд.

Настройка автоматического
включения беззвучного режима
Тестирование работы радар-детектора
Режим обучения
Сброс до заводских настроек
Удалить все геоточки?
Удалить все геоточки «молчания»?
Выход из меню

РУЧН/АВТ

Вкл/Выкл

РЕЖИМ ОБУЧЕНИЯ

Для ознакомления с работой радар-детектора выберите режим Обучения. В этом режиме на
дисплее будут продемонстрированы все визуальные сигналы, отображающие определение
сигнала геоточек, радаров и лазера. Для выхода из режима Обучения нажмите любую кнопку.

8

ЭКСПЛУАТАЦИЯ

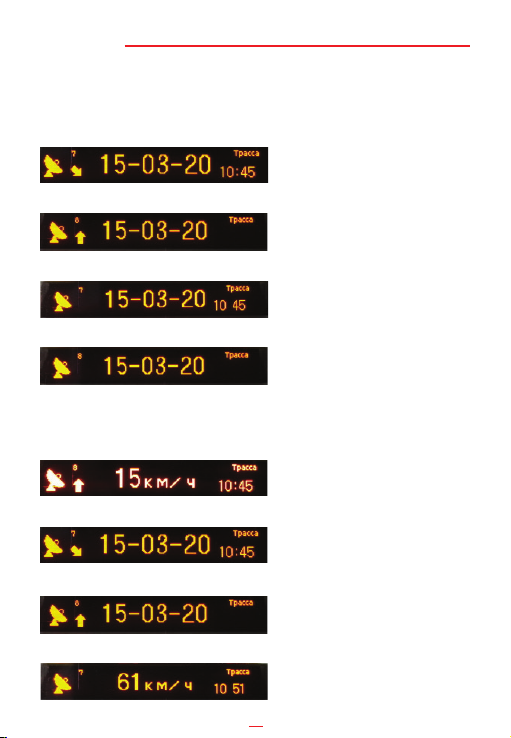

Информация на дисплее автомобиля

Если радар-детектор установил связь со спутником и скорость автомобиля ниже 5 км/ч, на
дисплее выводится следующая информация:

Компас включен / Отображение времени включено

Компас включен / Отображение времени выключено

Компас выключен / Отображение времени включено

Компас выключен / Отображение времени выключено

Если радар-детектор установил связь со спутником и скорость автомобиля выше 5 км/ч, на
дисплее выводится следующая информация:

Компас включен / Индикация скорости включена / Отображение времени включено

Компас включен / Индикация скорости выключена / Отображение времени включено

Компас включен / Индикация скорости выключена / Отображение времени выключено

Компас выключен / Индикация скорости включена / Отображение времени включено

9

Компас выключен / Индикация скорости включена / Отображение времени выключено

Компас выключен / Индикация скорости выключена / Отображение времени включено

Компас выключен / Индикация скорости выключена / Отображение времени выключено

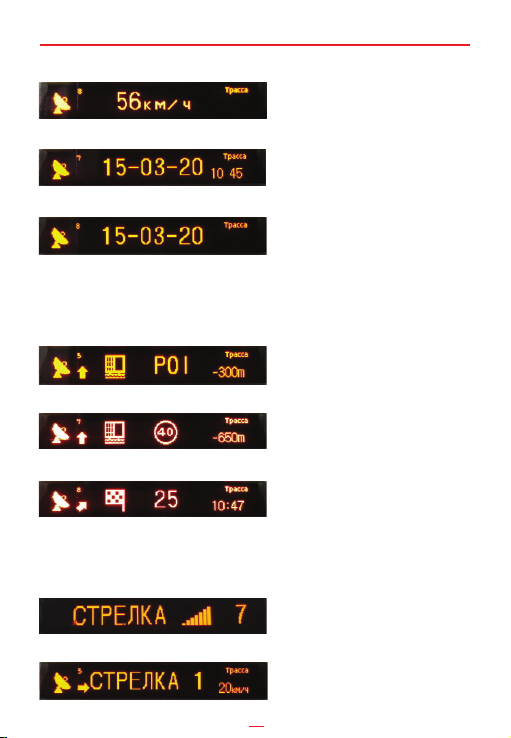

Информация о геоточках

Если радар-детектор установил связь со спутником и автомобиль находится в движении, при
наличии поблизости установленных геоточек на дисплее выводится следующая информация.

Сигнализация о пользовательской геоточке.

Сигнализация о геоточке внесенной в предустановленную базу данных

Сигнализация о геоточке «молчания»

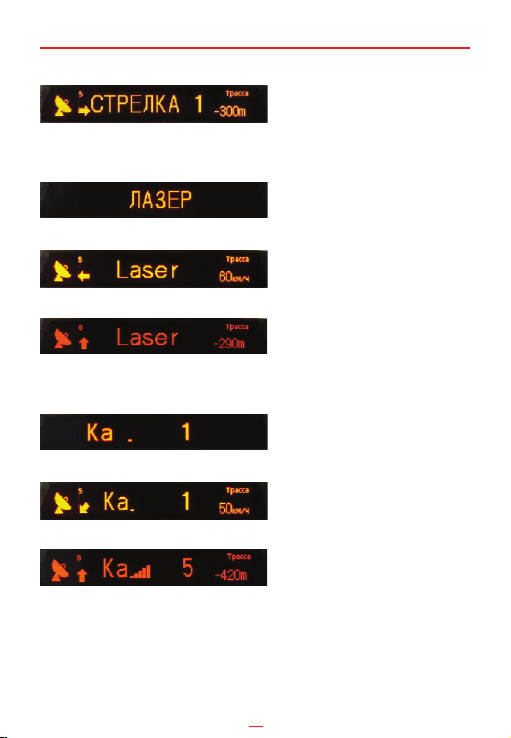

Сигнализация о СТРЕЛКЕ и Лазере/Радаре
Сигнализация о системе контроля скорости СТРЕЛКА

Связь с GPS не установлена

Связь с GPS установлена / геоточек нет

10

Связь с GPS установлена / геоточки есть

Сигнализация о лазерной системе контроля скорости

Связь с GPS не установлена

Связь с GPS установлена / геоточек нет

Связь с GPS установлена / геоточки есть

Сигнализация о радарной системе контроля скорости

Связь с GPS не установлена

Связь с GPS установлена / геоточек нет

Связь с GPS установлена / геоточки есть

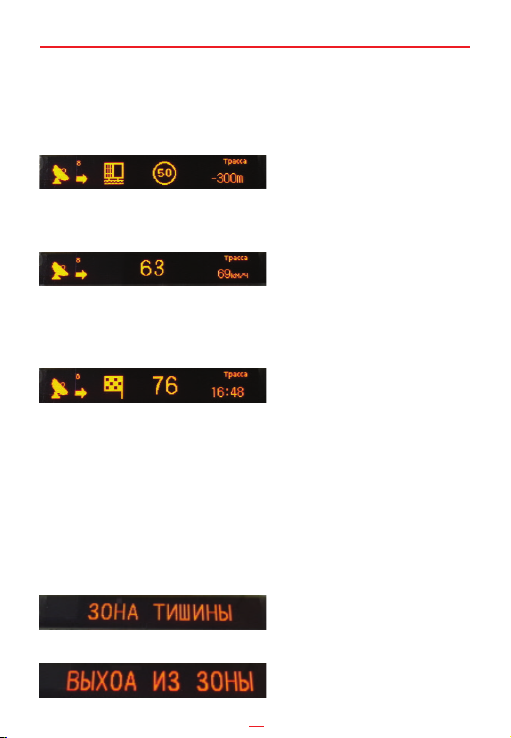

Информация о контроле средней скорости (Автодория)

Система контроля средней скорости Автодория измеряет значение средний скорости на
протяжении участка дороги между двумя точками, в которых установлены камеры. При
устойчивой связи со спутниками Вы будете заблаговременно предупреждены о приближении к
измерительной камере 1(обозначающей начала участка контроля средней скорости) и

9

измерительной камере 2 (обозначающей конец участка контроля средней скорости). Во время
движения по зоне контроля средней скорости на экране будет отображаться ваша текущая
средняя скорость.

На дисплее отображается информация о ограничении скорости и дистанции до камеры

(50 км/ч: ограничение скорости, -300m :Дистанция до камеры 1)

На дисплее отображается информация о средней и мгновенной скорости

(63 км/ч: средняя скорость движения между Камерой 1 and Камерой 2, 69 км/ч:
Мгновенная скорость движения)

На дисплее отображается информация о средней скорости при выходе из зоны контроля средней
скорости

(76 км/ч : Средняя скорость движения)

Информация о вхождении зоне геоточки «тишины»

1. Предупреждение о вхождении в зону геоточки «тишины» работает только при устойчивой
связи со спутниками.

2. В зоне «тишины» (в радиусе 200 метров от геоточки «тишины») отключается голосовая
сигнализация.

3. Сигнализация о зоне «тишины»

3.1. Въезд в зону «тишины»

3.2. Выезд из зоны «Тишины»

10

Прошивка радар-детектора

1. Скачайте с нашего сайта prestigepro.ru свежую прошивку.

2. Подключите устройство к компьютеру.

3. Запустите скачанный файл

Характеристики продукта

Частота GPS-модуля

X-band

K-band:

STRELKA:

LASER:

Входные параметры тока

Размеры изделия, мм

Рабочая температура, °С

Комплектация

1575.42±1.023 МГц

10.525 ГГц ±100 МГц

24.150 ГГц±100 МГц

24.15 ГГц ±100 МГц
800-1000 нм
5В; 0.5A;
115,8х72х34,5 (ДхВхШ)
От -20 до +85 °С
Радар-детектор, зарядное устройство, держатель,

руководство, гарантийный талон.

11

АВТОМОБИЛЬНЫЙ РАДАР-ДЕТЕКТОР

PRESTIGE RD-301 GPS

Внесение изменений в технические характеристики устройства может

осуществляться без дополнительного уведомления.

Гарантия 12 месяцев.

Страна происхождения Корея

.
