Prestige 561 User Manual

Автомобильный радар-детектор

Prestige 561 GPS

РУКОВОДСТВО
ПОЛЬЗОВАТЕЛЯ

www.prestigepro.ru

1

Содержание

Общая информация .............................................................................................. 3

Меры предосторожности и общая информация .......................................... 3

Схема устройства видеорегистратора и органов управления .................. 5

Назначение органов управления радар-детектором ................................. 6

Эксплуатация .......................................................................................................... 7

Информация, выводимая на дисплей радар-детектора ........................7

Информация, выводимая во время запуска устройства ........................7

Информация о версии ............................................................................7

Информация о времени ..........................................................................7

Информация о скорости автомобиля .....................................................8

Информация о контроле средней скорости (Автодория) ......................8

Информация о направлении движения автомобиля .............................8

Подключение к компьютеру ............................................................................... 8

Управление функциями радар-детектора ..............................................9

Прошивка радар-детектора ....................................................................10

Характеристики продукта ...................................................................................11

2

Общая информация

Благодарим Вас за то, что Вы выбрали бренд Prestige. Прежде чем начать эксплу­атацию устройства, внимательно прочтите данное руководство, чтобы восполь­зоваться всеми возмож ностями радар-детектора и продлить срок его службы.
Сохраните это руководство, чтобы обратиться к нему, если в будущем возникнет
такая необходимость.
Данное Руководство содержит информацию о технических характеристиках
устройства, кнопках управления устройством и его программном обеспечении,
перечень мер безопасности, игнорирование или несоблю дение которых может
привести к повреждению устройства, сбоям в его работе или к выходу из строя. В
Руководстве так же содержатся советы по использованию радар-детектора. При­ведённая информация позволит избежать ошибок, связанных с неправильной
эксплуатацией устройства.
В случае выявления несоответствия функционала устройства данному руководству
по эксплуатации, скачайте последнюю версию инструкции с официального сайта
www.prestigepro.ru
Заранее приносим свои извинения за возможные несоответствия, связанные с посто­янным совершенствованием функционала и программного обеспечения устройства.

Меры предосторожности и общая информация

Автомобильный радар-детектор произведен и пред назначен для мобильного ис­пользования. Нижеследующие указания по эксплуатации предназначены для того,
чтобы помочь Вам правильно ис пользовать устройство без угрозы чьей-либо без­опасности и сохранять его в рабочем состоянии.
Внимательно прочитайте этот раздел и строго следуйте приведенным в нем ин­струкциям.

Меры предосторожности при работе с радар-детектором

• Устройство следует держать вдали от зон с экстремальным изме нением темпе­ратуры, предохранять от воздействия прямых солнечных лучей или устройств из­лучающих тепло. Защищайте устройство от по падания влаги и не помещайте его в
пыльную или задымленную среду. Не допускайте контакта с активными химиче­скими веществами.

• Предохраняйте устройство от ударов, не кладите на него тяжелые предметы и не
вставляйте в него устройства или предметы, которые не подходят к стандартным
разъёмам. Падение устройства может привести к повреждению ЖК экрана и к на­рушению его нормального функционирования.

Меры предосторожности при работе с адаптером питания

• При зарядке устройства используйте только стандартный тип адаптера питания
(включен в комплект поставки). Использование нестандартного или иного типа
адаптера питания может привести к повреждениям радар-детектора и потере га­рантии на устройство.

• Адаптер можно подключать только к тому типу электрической сети, параметры
которой указаны на маркировке. Если Вы не уверены в соот ветствии параметров
электрической сети и адаптера питания, прокон сультируйтесь со специалистами,

3

обратитесь в службу поддержки или в один из авторизованных изготовителем
сервисных центров.

• Не наступайте на кабель адаптера питания и не ставьте на него тяжелые предметы.

• Не допускайте растяжения кабеля, его запутывания и завязывания узлами.

• При отсоединении адаптера питания от прикуривателя следует вы тягивать ште­кер, а не тянуть за сам кабель.

• Не подключайте адаптер питания к каким-либо иным устройствам, помимо
устройств данной модели.

• Храните адаптер питания в недоступном для детей месте.

Меры предосторожности при обращении с дисплеем устройства

Экран жидкокристаллического (ЖК) дисплея – хрупкое устройство, требующее
бережного обращения.

• Для протирки экрана ЖК-дисплея используйте только мягкую ткань или специ­альные салфетки.

• Используйте только специальные средства для очистки дисплея.

• Не касайтесь поверхности экрана острыми предметами.

• Не оказывайте на экран сильного давления и не размещайте на нем какие-ли­бо предметы. Это может привести к повреждениям дисплея и потере гарантии на
устройство.

• Не оставляйте дисплей под прямыми солнечными лучами.

Меры предосторожности при работе с разъемами

• Не применяйте чрезмерную силу при подключении к разъемам внешних
устройств. Это может привести к повреждению контактов.

• Не допускайте попадания в разъемы посторонних предметов, а так же жидкости
и пыли. Это может привести как к повреждению разъёма, так и устройства в целом.

• Перед установкой убедитесь, что штекер подсоединяется правильной стороной.

• Избегайте натяжения кабеля, когда он подключен к устройству.

4

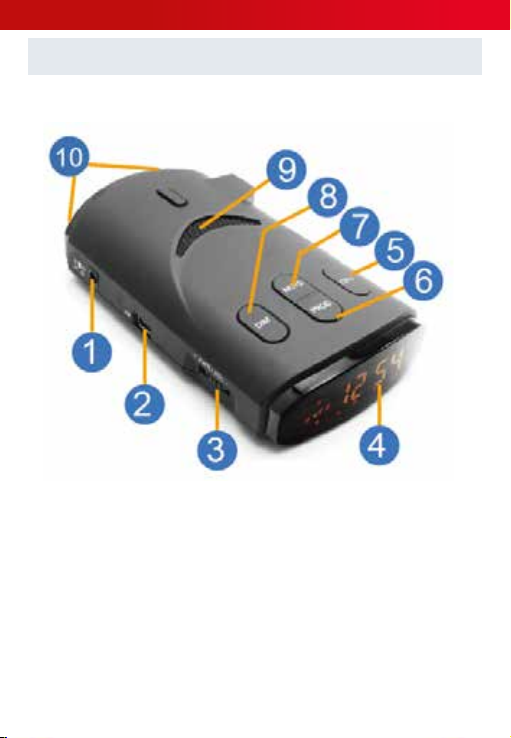

Схема устройства и органов управления

1. Разъем питания

2. USB-порт

3. Регулятор громкости/
выключатель

4. OLED-дисплей

5. Кнопка включения
режима Город

6. Кнопка Меню/
Программы

7. Кнопка беззвучного

5

режима

8. DIM

9. Динамик

10. Приемник сигналов
радара

Назначение органов управления радар-детектором

Кнопка Действие Функция Изображение Описание

PROG

MUTE

DIM

CITY

Короткое
нажатие

Короткое
нажатие

Короткое
нажатие

Короткое
нажатие

Открытие
меню

Вкл. звук

Выкл. звук

Настройка
яркости
экрана

Режим
«Трасса»

Режим
«Город»

Отображает
содержание
меню

Войдя в меню вы можете
настраивать до 12 опций.
Подтверждение вашего
выбора осуществляется
нажатием на кнопку Mute.
Перемещение по меню
осуществляется кнопками
DIM и CITY

Когда звук выключен,
звукового оповещения
о обнаружении сигнала
радара не происходит.
Информация об этом вы­водится на экран.

Выбор яркости с 1 по 2
уровень

В режиме «Город» ра­дар-детектор голосовое
оповещение сообщает
только о диапазонах X, K,
Laser, «Cтрелка». Опове­щение о других диапазо­нах только выводится на
дисплей.

DIM +
CITY

Одновре­менное
короткое
нажатие

Добавляет
POI (гео­точки)

Радар-детектор присваи­вает номер POI и выводит
об этом сообщение на
экран. В данном примере
присвоен №201

6

Эксплуатация

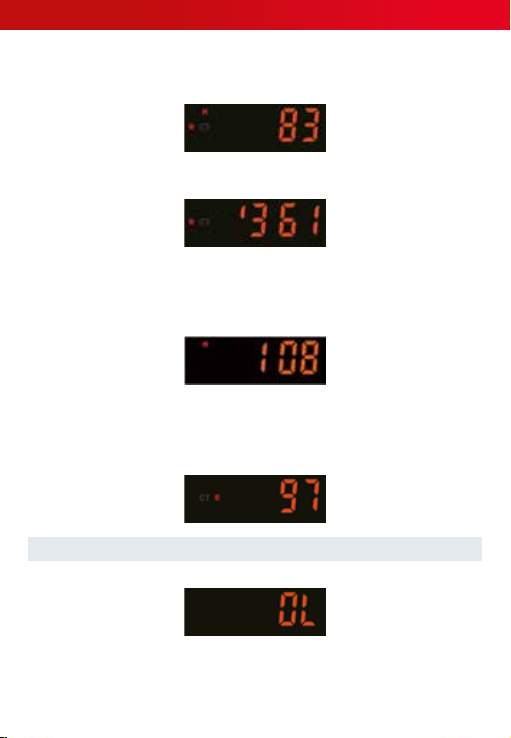

Информация, выводимая на дисплей радар-детектора

А. Текущее направление движения, если GPS не может позиционировать местопо­ложение отображается направление в 8 сторон(по переменно).
B. Отображение текущего зафиксированного сигнала радара.
С. Сигнализирует о фиксировании радара Стрелка-СТ
D. Отображение текущего состояния радар-детектора (Время, скорость, дистан­ция, текущие настройки радар-детектора).

Информация, выводимая во время запуска устройства

Во время запуска устройства на экране радар-детектора выводятся все символы

Информация о версии

После проведения запуска радар-детектора на экране выводится версия про­граммного обеспечения.

Информация о времени

Когда радар-детектор поймал сигналы спутников и машина не двигается, радар-де­тектор отображает значение времени и даты на экране. Настраивать дату и время
нет необходимости, радар-детектор автоматически настроит эти данные через GPS.

7

Информация о скорости автомобиля

Если радар-детектор установил связь со спутником и автомобиль находится в дви­жении, на дисплее выводится информация о скорости.

Если радар-детектор уловит сигналы радара, после GPS-позиционирования, будет
отображаться дистанция между автомобилем и радаром:

Информация о контроле средней скорости (Автодория)

Если радар-детектор ловит сигнал полицейского радара контролирующий сред­нюю скорость движения автомобиля (Автодория) то на экран выводится средняя
скорость движения:

Информация о направлении движения автомобиля

Если радар-детектор установил связь со спутником и автомобиль находится в дви­жении, на дисплее выводится информация о направлении его движения и скоро­сти перемещения:

Подключение к компьютеру

При подключении к компьютеру выводится следующая информация:

8

Управление функциями радар-детектора

Нажмите кнопку PROG во время режима «Ожидания» для того чтобы войти в
меню. Всего в Меню вы можете поменять 12 настроек. Кнопками DIM/+ или CITY/­вы можете изменять необходимую вам настройку радар-детектора. Пожалуйста
ознакомьтесь с настройками:

№

МЕНЮ Изображение Описание

1

2

3

4

5

6

7

Звуковое
оповещение
сигнала радара

Установка
сигнала о
превышении
скорости

Настройка
часового пояса

Удаление POI
(геоточек)

X частота вкл/
выкл

K частота вкл/
выкл

KA частота вкл/
выкл

Настройка значения ско­рости：0-110 км/ч. Когда
скорость автомобиля ниже,
чем установленное значе­ние скорости, радар-детек­тор не производит звуковое
оповещение об обнаруже­нии работы полицейского
радара, а выводит сооб­щение об обнаружении на
экран.

Настройка значения пре­вышения скорости: 0-160
км/ч. Значение по умол­чанию: 0 км/ч(выкл). Если
скорость автомобиля пре­вышает установленное зна­чение превышения скоро­сти, система сигнализирует
вам об этом.

Вы можете выбрать ваш ча­совой пояс.
Диапазон значений：-12：+12.

Вы можете удалить геоточки
которые выставили ранее.

Вы можете настраивать ка­кие частоты отображать и
не отображать при приеме
соответствующего сигнала.

9

8 Выбор мелодии

9

10

11

12

для X-частоты

Выбор мелодии
для K-частоты

Выбор мелодии
для KA-частоты

Выбор мелодии
для LA-частоты

Выбор мелодии
для CT-частоты

Вы можете выбрать ин­дивидуальное звуковое
оповещение для каждого
сигнала радара. Для этого
есть 10 различных звуков в
настройках радар-детекто­ра. Пример: для Х-частоты
выбрана мелодия номер 8.

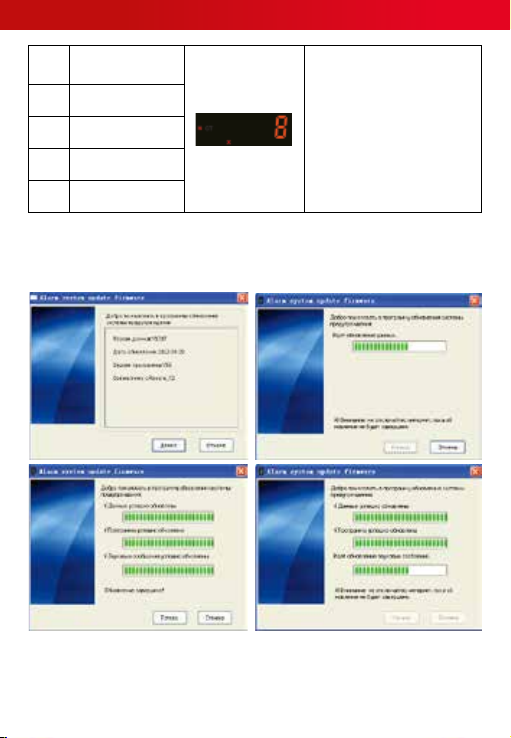

Прошивка радар-детектора

Скачайте с нашего сайта prestigepro.ru свежую прошивку.
Подключите устройство к компьютеру.
Запустите скачанный файл.

10

Характеристики продукта

Частота GPS-модуля 1575.42±1.023 МГц

X-band 10.525 ГГц ±100 МГц

K-band: 24.150ГГц±100 МГц

STRELKA: 24.15GГц ±100 МГц

LASER: 800-1000 нм

Входные параметры тока 5В; 0.5A;

Размеры изделия, мм 300х80х40 (ДхВхШ)

K-band:24.125GHZ±100MHZ
Ka-band:34.300GHZ±1300MHZ
Ka-band:34.7 00GHZ ± 1300MHZ
Ka-band:35.100GHZ ± 1300MHZ

Комплектация Радар-детектор, противоскользящий коврик, за-

рядное устройство, кабель USB, держатель, ру­ководство
