Smörjsprutor
PNEUMAxx
Smörjspruta hävstångs-modell • Smörjspruta enhands-modell
Smörjspruta tryckluftsdriven-modell
Bruksanvisning
Innehåll:
1. Allmänna uppgifter
1.1 Ändamålsenlig användning
1.2 Konstruktions- och funktionsbeskrivning
1.3 Tekniska data
1.4 Användningsområde
2. Allmänna säkerhetshänvisningar
2.1 Hänvisningar beträffande arbetsskydd
2.2 Förklaring till använda
säkerhetshänvisningar
2.3 Risker vid användning av smörjsprutan
3. Montering
4. Idrifttagande
4.1 Påfyllning av smörjsprutan
4.2 Förbereda drift
5. Normal användning
5.1 Byte av fettpatron
6. Tillsyn/underhåll
7. Reparation/service
8. Producentens deklaration
Smörjsprutor PNEUMAxx Bruksanvisning
2 Version 01.07.2006
1. Allmänna uppgifter
1.1 Ändamålsenlig användning
Smörjsprutan PNEUMAxx är enbart konstruerad för smörjmedel (fett).
Att följa bruksanvisningen hör också till den ändamålsenliga användningen.
Allt användande därutöver (annan fyllning, brukande av våld) eller egenmäktig förändring
(ombyggnad, tillbehör som inte är original), kan utlösa faror och gäller därför som icke
ändamålsenligt.
För skador, som uppstår genom icke ändamålsenligt bruk, ansvarar användaren.
1.2 Konstruktions- och funktionsbeskrivning
PNEUMAxx är en smörjspruta med en handdriven pump för att stödja
fettransporten med tryckluft.
PNEUMAxx kan utrustas med olika tillbehör (Pressol originaltillbehör).
PNEUMAxx finns i följande utföranden:
Hävstångsspruta, HHFP
Enhandspruta, EHFP
Tryckluftsdriven spruta, DLFP
1.3 Tekniska data
PNEUMAxx
Hävstångsspruta
Enhandsspruta
Tryckluftsdriven spruta
Laddningstryck vid smörjning
4 bar
4 bar
4 bar
Uppbyggande av laddningstryck
med handpump
med handpump
med handpump
Fettpumpkolvens diameter
8 mm
8 mm
6 mm
Användning av fettpumpkolven
med hävstång
med tryckgrepp
utlösare/kontinuerligt
fettpumpande med
tryckluftsmotor
Maximalt lufttryck (tryckluftsdrift):
- - 8 bar
Transportvolymlkolvslag
1,2 cm
з
0,8 cm
з
0,8 cm
з
Transporttryck
Up till 400 bar
Up till 260 bar
till smörjstället:
mellan 100 och 400 bar
Fettsprutans anslutning på tryck- sidan
via metalladapter:
M 10 x 1 eller G ⅛"
M 10 x 1 eller G ⅛"
M 10 x 1 eller G ⅛~
Övertryck (bristningsgräns) (system):
850 bar
850 bar
850 bar
ÖVertryck (bristningsgräns) (sprutans
huvud):
1200 bar
1200 bar
1200 bar
Max. fyllnadsmängd smörjmedel
500 cm
з
500 cm
з
500 cm
з
Möjligheter att fylla sprutan
400-g-fettpatron
(DIN 1284)
påfyllningspump
400-g- skruvpatron
(enbart med adapter)
400-g Fettpatron
(DIN 1284)
påfyllningspump
400-g- skruvpatron
(enbart med adapter)
400-g-Fettpatron
(DIN 1284)
påfyllningspump
400-g- skruvpatron
(enbart med adapter)
Smörjsprutor PNEUMAxx Bruksanvisning
Version 01.07.2006 3
1.4 Användningsområde
Smörjsprutan PNEUMAxx är konstruerad för att pressa fett upp till viskositets-klass
NLGI 3.Vid användning bör temperaturen inte understiga -10°C.
Smörjsprutan PNEUMAxx kan fyllas med en vanlig fettpatron enligt DIN 1284 eller med
påfyllningspump (med isatt tom fettpatron).
Skruvpatron kan användas tillsammans med adaptern - PRESSOL-artikel-nr. 12091.
2. Allmänna säkerhetshänvisningar
2.1 Hänvisningar beträffande arbetsskydd
Smörjsprutan PNEUMAxx är konstruerad i enlighet med EG-riktlinjernas säkerhetsoch
hälsoförordningar.
Trots allt för produkten med sig faror, om den inte används ändamålsenligt och omsorgsfullt.
Vid användande av smörjsprutan gäller alltid de lokala säkerhetsoch
arbetsskyddsföreskrifterna, samt bruksanvisningens säkerhetsanvisningar.
2.2 Förklaring till använda säkerhetshänvisningar
I bruksanvisningens säkerhetshänvisningar skiljer man mellan olika grader av fara.
Dessa varningar har betecknats med olika varningsord och bilder.
Varningsord
Följder, om säkerhetsbestämmelserna inte beaktas.
Varning!
Risk för lätta eller mellansvåra personskador eller materialskador.
Tabell 2-1 Klassificering av säkerhetshänvisningarna efter art och grad av fara.
Därutöver används ytterligare en beteckning, som ger allmänna råd för hantering med produkten.
Varningsord
Följder, om säkerhetsbestämmelserna inte beaktas.
Hänvisning
Information eller råd för produktens hantering.
Tabell 2-1 Allmän hänvisning
Smörjsprutor PNEUMAxx Bruksanvisning
4 Version 01.07.2006
2.3 Risker vid användning av smörjsprutan
Varning!
Övertryck kan leda till att smörjprutans huvud och tillbehör brister
Använd inte våld vid användning av handtag eller laddningspumpen.
Använd inga förlängningar eller andra hjälpmedel.
Överskrid inte de drift-/laddningstryck som anges i kapitel 1.3.
Använd enbart original tillbehör enligt DIN 1283.
Varning!
Övertryck vid smörjstället kan förstöra smörjnippeln, lager och maskiner
Överskrid inte de drift-/Iaddningstryck som anges i kapitel 1.3.
Beakta de service- och underhållanvisningar maskinens tillverkare anger.
Varning!
Skadade tillbehör kan förorsaka person- och materialskador
Högtrycksslangar får inte brytas, vridas eller töjas.
Tillbehören måste under användningen kontrolleras så att inget slitage,
sprickor eller andra skador uppstått.
Skadat tillbehör måste omgående bytas ut.
Beträffande delarnas livslängd beakta anvisningarna i ZH 1/A45.4.2
eller DIN 20066 del 5.3.2.
3. Montering
Smörjsprutan PNEUMAxx levereras komplett monterad.
Beroende på utrustningsstandarden kan eller måste tillbehör monteras.
Hänvisning
Beakta vid montering, renlighet och en exakt förbindelse mellan smörjsprutans huvud och
tillbehöret.
Använd lämplig gängtätning vid montering (t.ex. gängtejp).
Smörjsprutor PNEUMAxx Bruksanvisning
Version 01.07.2006 5
4. Idrifttagande
Kontrollera så att smörjsprutan och det monterade tillbehöret är korrekt monterat och
fullständigt tätt.
4.1 Påfyllning av smörjsprutan
Det finns olika möjligheter att fylla smörjsprutan PNEUMAxx.
Fyllning med påfyllningspump för smörjsprutor
Fyllning med fettpatron enligt DIN 1284
Fyllning med skruvpatron

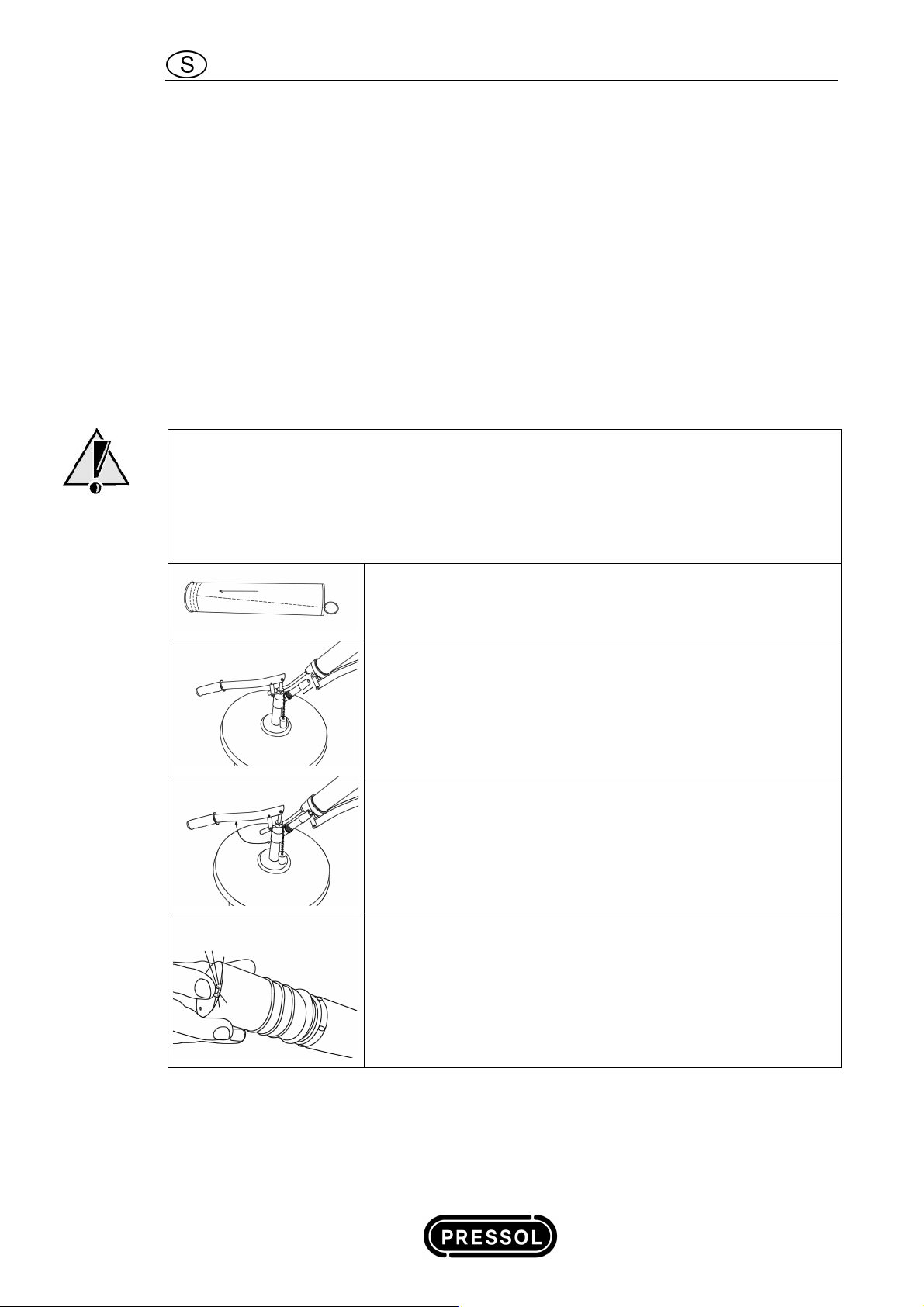

4.1.1 Fyllning med påfyllningspump för smörjsprutor
Varning!
Öppna inte smörjsprutan under tryck
Före varje öppnande av smörjsprutans huvud och tubrör, måste ventilen på
laddningspumpens undersida öppnas, för att säkerställa att fettsprutan
är utan tryck.
Kontrollera, om den tomma fettpatronen med insatt
gummimanschett (längst fram) är på plats.
Sätt smörjsprutan med påfyllningsnippeln på påfyllnings-pumpens
ventil (för fyllning) och håll emot med lätt hand under fyllningen.
Genom att pumpa med påfyllningspumpens hantag fylls
smörjsprutan.
Innan och under varje fyllning måste ventilen på
laddningspumpens undersida öppnas.
Smörjsprutor PNEUMAxx Bruksanvisning
6 Version 01.07.2006
4.1.2 Fyllande med fettpatron enligt DIN 1284
Varning!
Öppna inte smörjsprutan under tryck
Före varje öppnande av smörjsprutans huvud och tubrör, måste ventilen på
laddningspumpens undersida öppnas, för att säkerställa att fettsprutan är
utan tryck.
Tag ut den tomma fettpatronen ur smörjsprutans tubrör.
Tag bort locket från den fulla fettpatronen och sätt i fettkolven I
patronen.
Lägg in utdragskedjan i kolven.
För in den fyllda fettpatronen i smörjsprutans rör och öppna samtidigt
ventilen på laddningspumpens undersida.
Först därefter rivs "pull-off"-Iocket på fettpatronen av och smörjsprutans
huvuddel skruvas på.

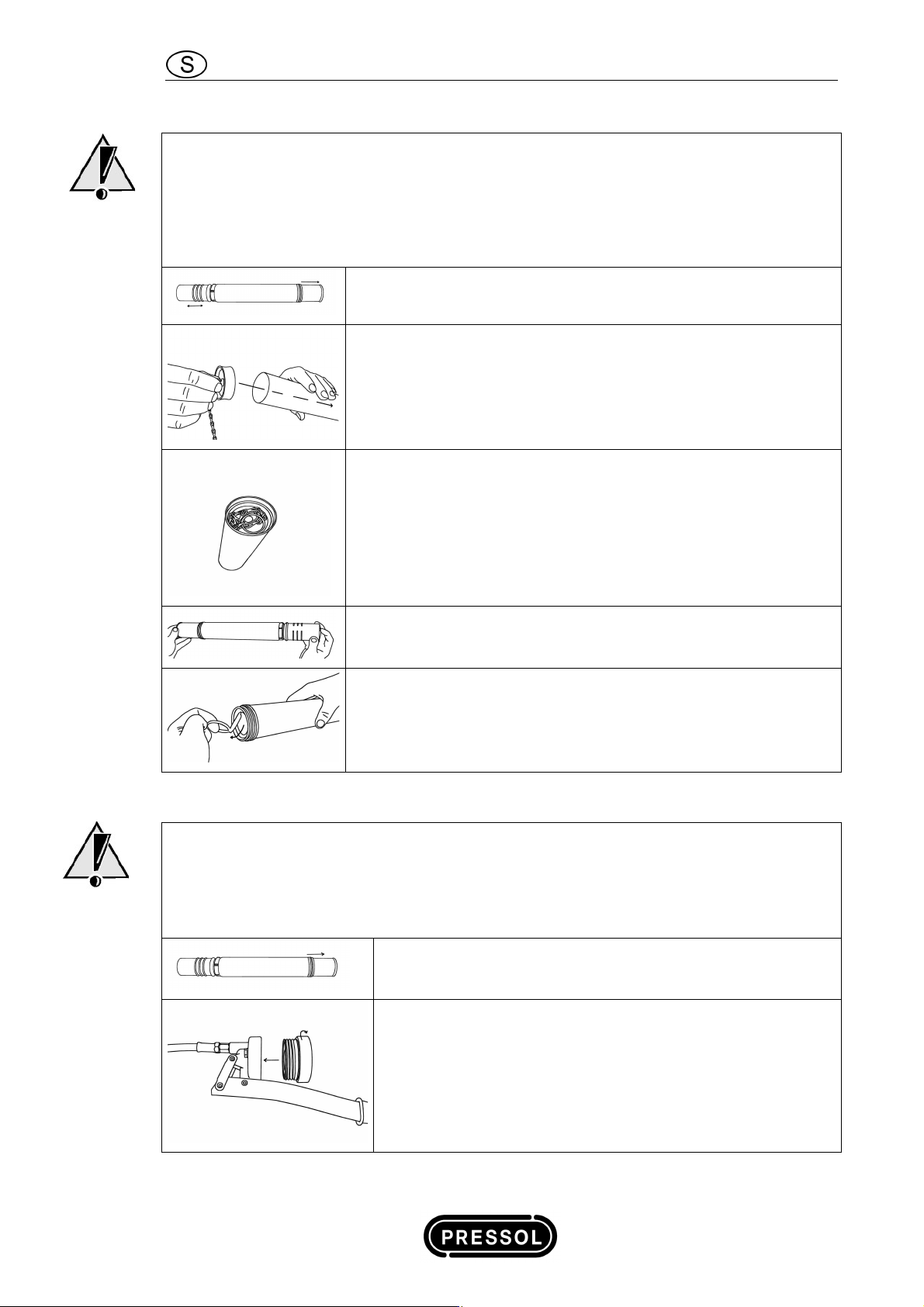

4.1.3 Fyllande med skruvpatron
Varning!
Öppna inte smörjsprutan under tryck
Före varje öppnande av smörjsprutans huvud och tubrör, måste ventilen på laddningspumpens
undersida öppnas, för att säkerställa att fettsprutan är utan tryck.
Tag ut den tomma fettpatronen ur smörjsprutans rör.
Skruva in adaptern, PRESSOL-art-nr. 12091, i smörjsprutans
huvuddel.
Smörjsprutor PNEUMAxx Bruksanvisning
Version 01.07.2006 7
Skruva in den öppnade skruvpatronen i adaptern.
För in smörjsprutans huvud med adapter och skruvpatron I
smörjsprutans tubrör och skruva ihop dem. Öppna samtidigt
ventilen på laddningspumpens undersida.

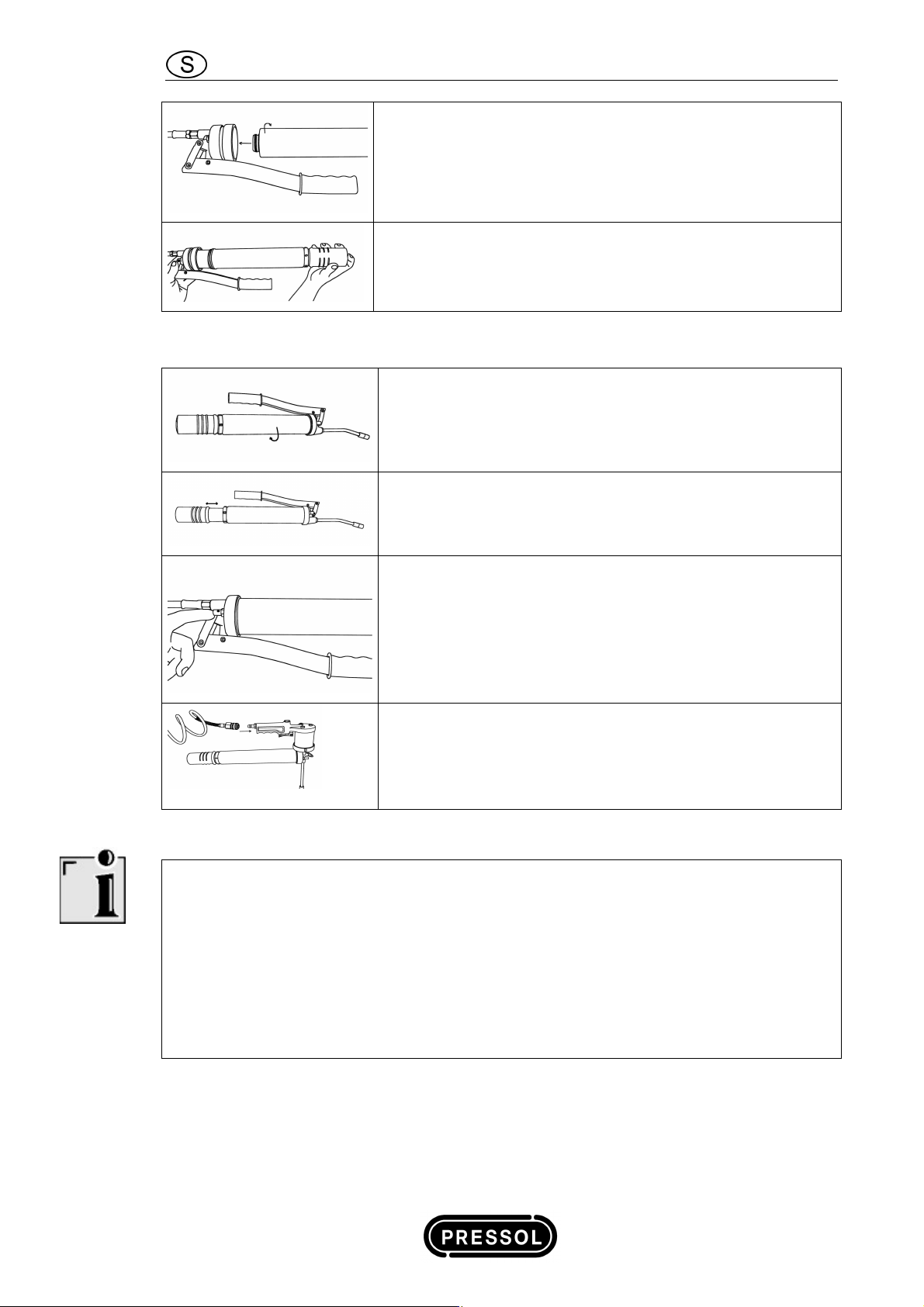

4.2 Förbereda drift
Kontrollera att smörjsprutans huvud och tubrör är ordentligt
åtdragna (fastskruvade).
Fyll luftsbehållaren (tubröret) med laddningspumpen.
Lufta fettbehållaren med den kombinerade nippeln för fyllning
och luftning på fettsprutans huvud eller genom ett flertal tryck
med handtaget.
De tryckluftsdrivna smörjsprutan PNEUMAxx försörjs med
tryckluft (max. 8 bar) genom att fästa tryckluftslangen på
nippeln. som sitter på handtaget.
PNEUMAxx är redo för drift.
Hänvisning
Fett vid 0
NLGI-Klasse
Laddningsintervall för
komplett tömning
Laddningspumpens
volym med full
fettpatron
Laddningspumpens
volym med halvfull
fettpatron
2 1 10
15
2 – 3
1 – 2
10
20
3 2 10
25
Smörjsprutor PNEUMAxx Bruksanvisning
8 Version 01.07.2006
5. Normal användning
Kontrollera om tryckluftsbehållaren (tubröret) är fyllt genom att pumpa några gånger med
laddningspumpen.
Varning!
Använd inte laddningspumpens handtag som förlängning till smörjsprutans handtag (risk
för att pumpdelen bryts sönder).
Sätt smörjsprutans hydrauliska munstycke på smörjnippeln.
Utför smörjningen med hävarmen, handtaget eller utlösaren på
smörjsprutans handtag (beroende av vilken typ av smörjspruta).
Varning!
Övertryck kan leda till att smörjsprutans huvud och tillbehöret brister.
Använd inte våld vid användande av handtaget eller laddningspumpen.
Använd inga förlängningar eller andra hjälpmedel.
Överskrid inte de drift-/laddningstryck som anges i kapitel 1.3.
Använd enbart original tillbehör enligt DIN 1283.
Hänvisning
När arbetet med smörjningen avslutats och/eller smörjsprutan inte används under en längre
tid, måste tryckluftsbehållaren (tubröret) tömmas med ventilen på laddningspumpens undersida,
för att undvika oavsiktlig tömning av fettsprutan eller läckage.
Varning!
Övertryck vid smörjstället kan förstöra smörjnippeln, lager och maskiner som skall
smörjas.
Överskrid inte de drift-/laddningstryck som anges i kapitel 1.3.
Beakta de service- och underhållanvisningar maskinens tillverkare rekommenderar.
Smörjsprutor PNEUMAxx Bruksanvisning
Version 01.07.2006 9

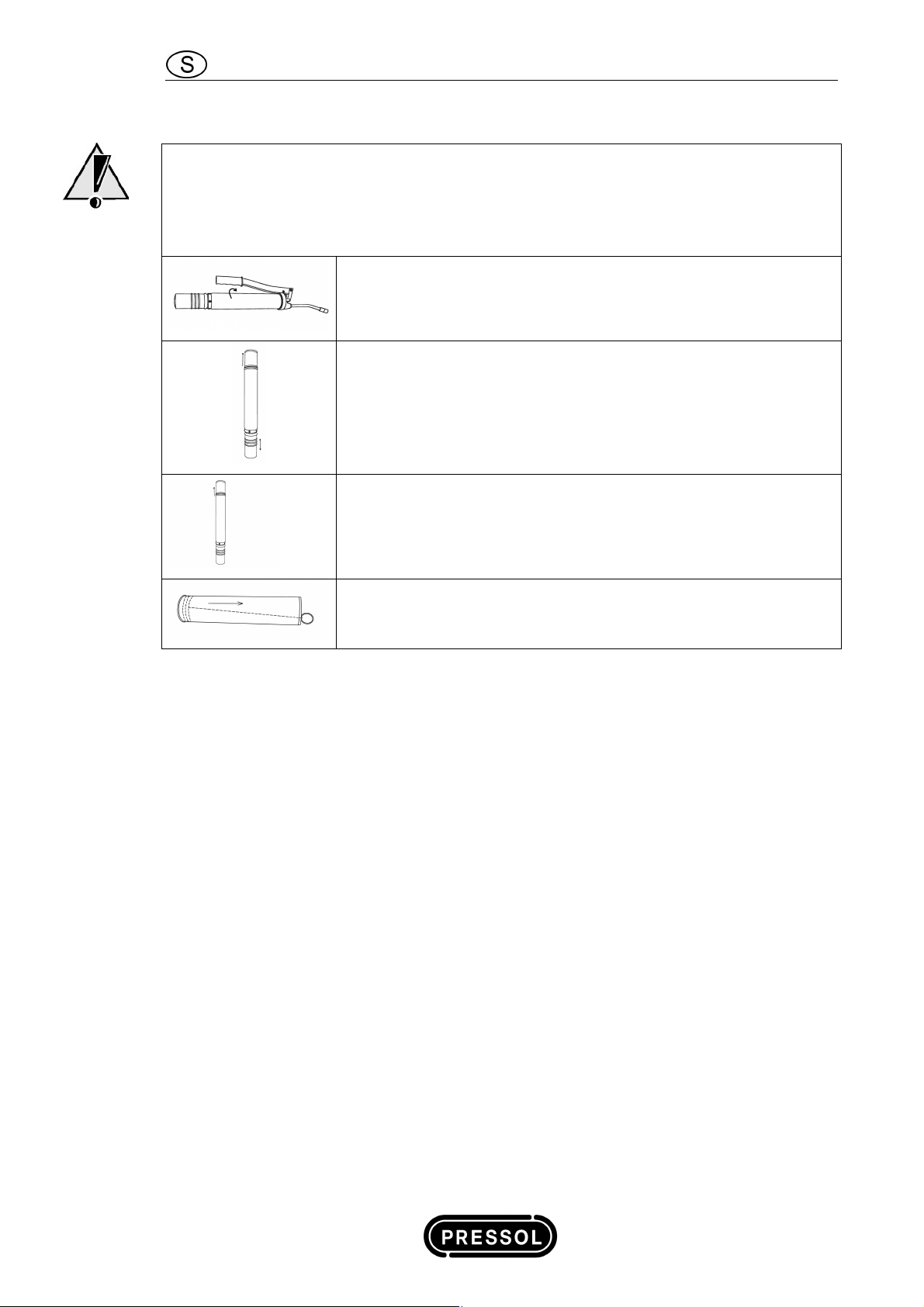

5.1 Byte av fettpatron
Varning!
Öppna inte smörjsprutan under tryck
Före varje öppnande av smörjsprutans huvud och tubrör, måste ventilen på
laddningspumpens undersida öppnas, för att säkerställa att fettsprutan är utan tryck.
Skruva ut tubröret ur smörjsprutans huvud.
Håll smörjsprutans tubrör med den tomma fettpatronen lodrätt, med
patronens öppningen uppåt, och aktivera laddningspumpen.
Den tomma fettpatronen trycks fram ca. 3 cm, därmed kan den lättare
bytas.
Drag ut kolven med utdragskedjan ur den tomma fettpatronen .
Fortsätt enligt beskrivning i kapitel 4.
6. Tillsyn/underhåll
Smörjsprutan PNEUMAxx behöver inte mycket tillsyn och underhåll.
På grund av användarens ansvar, måste följande delar kontrolleras regelbundet, för att undvika
miljö-, material- och personskador:
Smörjsprutans huvud
Förbindelser (skruvade)
Tillbehör (slangar, munstycken etc.)
Smörjsprutor PNEUMAxx Bruksanvisning
10 Version 01.07.2006
7. Reparation/service
Smörjsprutan PNEUMAxx har utvecklats och tillverkats i enlighet med högsta kvalitetskrav.
Skulle trots alla kvalitativa åtgärder problem uppstå, var god vänd dig till vår
Servicetjänst
PRESSOL Schmiergeräte GmbH
Tel. +49 9462 17-216 • Fax +49 9462 1063 • service@pressol.com
8. Producentens deklaration
Härmed bekräftar vi, att nedan beskrivna apparat i sin koncipiering och konstruktion, samt i de av
oss sålda utföranden motsvarar de tillämpliga bestämmelserna. Vid icke ändamålsenlig
användning förlorar denna bekräftelse sin gilt
ighet.
Apparat
Fettspruta
Typ
PNEUMAxx
Smörjspruta hävstångsmodell, HHFP
Smörjspruta enhandsmodell, EHFP
Smörjspruta tryckluftsdriven modell, DLFP
Tillämpad riktlinje
89/392/EWG bilaga IIA
Tillämpad riktlinje
DIN 1283
30.10.2002 PRESSOL Schmiergeräte GmbH
___________________________
Dipl.-Ing. Rudolf Schlenker
PRESSOL Schmiergeräte GmbH • Parkstraße 7 • D-93167 Falkenstein
Tel. +49 9462 17-0 • Fax +49 9462 17-208 • info@pressol.com • www.pressol.com
Loading...
