Model/Modelo:PFR33400X/PFR50400X
PFR70400X/PFR10400X
CHEST FREEZER
CONGELADOR HORIZONTAL
oduct is for domestic use only
Page 3
Transportation and Placement
△ When transporting the chest freezer from one place to another, the
inclination of the cabinet should not exceed 45 degrees to prevent against
compressor or system damage.
△Before use, remove all the packing material. The back side of the cabinet
should be more than 20cm away from the wall, both flank sides more than
20cm.
△ The freezer should be put in a well-ventilated, dry place. Do not place it
under direct sunshine. The freezer should be kept away from the water sink,
heat sources and any volatile or corrosive material.
Power source and test-running
△Specified capacity of the wire is 7A. Section squares of the wire is 0.82mm2.
Single line or compound lines are all allowed. A fuse of 2.5A specified
electric current should be installed. (Power cord should be replaced with the
same of 7A and 0.82mm2 if it is damaged).
△Single-phase power supply, 60Hz, voltage range 98~132V. If the voltage is
unstable, please install a voltage stabilizer with capacity above 1000W.
△ Avoid turning the power on and off too frequently. If the power is turned off,
wait an interval of 5 minutes before turning it on again.
△ When the freezer is going to be out of use for a long time, disconnect the
power first, remove all its contents and then clean it. Please examine the
circuit whether it is in perfect conditions before reuse.
Operation of the Temperature Control Knob
△ The temperature inside the cabinet can be controlled with the temperature
control knob.
△ The knob should be kept upright normally to adjust the temperature. “7” is
the coldest freezing setting and is suitable for fast freezing. Do not keep the
knob at this point for long.
△ “1”: temperature inside the freezer cabinet is around -10℃
△ “2”: temperature inside the freezer cabinet is around -12℃
△ “3”: temperature inside the freezer cabinet is around -15℃
△ “4”: temperature inside the freezer cabinet is around -18℃（Factory setting）
△ “5”: temperature inside the freezer cabinet is around -20℃
△ “6”: temperature inside the freezer cabinet is around -22℃
△ “7”: temperature inside the freezer cabinet is around -25℃
Food storage
△Allow space between the foods stored in the cabinet, and between the foods
and the inner surface of the cabinet to keep good ventilation of cold air and
Page 4
1
freeze evenly. Do not put in any bottled or canned beverages with freezing
Failure
Cause
Removal method
The indicator is not on.
The compressor does
not start.
The plug is not really
connected to the socket.
Replug it.
No power
Connect to a socket
with power.
points above the temperature in the cabinet when it is below zero.
△ For foods that should be moisture-free or lose water easily, wrap them up in
airtight food bags or containers before putting in the cabinet to avoid
smell-mixing and reduce frosting.
△Storage of volatile and combustible gases, liquids such as strong alkalis,
strong acids, petrol, etc. is not allowed.
Maintenance
△ The freezer should be cleaned regularly. When cleaning, turn off the power,
take out all the food from the cabinet, and clean the inside using water or a
little neutral detergent.
△Do not use boiling water, acid, chemical diluents, petrol, oil, or dirt- removing
powder.
△Dry it after cleaning.
△Use light soap water when cleaning the door seal and apply a little of talcum
powder on it after natural drying to extend its service life.
△Use a soft cloth with water or a little detergent to clean the exterior surface.
Note: Keep the power supply and connecting wires away from water to
avoid electric shock.
△ Those who are not a service technician should not take apart and repair the
freezer on their own to avoid additional trouble. Unauthorized repairs of
electrical parts as compressor, temperature controller is forbidden.
Defrosting
△ For better freezing efficiency, defrost when the frost film inside the cabinet is
4-5mm thick.
△ When defrosting, turn off the power, take out the frozen foods, open the door
for warming and melting. Use a soft cloth to absorb water and clean it up.
△Do not use sharp metal tools as steel brushes to clean the frost film when
defrosting to avoid evaporator damage.
Trouble shooting
Page 5
2
The indicator is on, but
the compressor does
not work and buzzes
only
The power voltage is＜
98V.
Install a
power-regulator over
1000W.
The compressor stops
a minute after starting,
and restarts after a few
minutes repeatedly.
The power voltage is＞
132V.
The compressor works
normally, but the
temperature inside the
cabinet goes down too
slowly.
The door is opened too
frequently.
Reduce door opening
times.
There is too much food
inside the cabinet
And/ or it is improperly
placed.
Place foods properly
keeping space
between them for
ventilation of cold air.
The frost film is too thick.
Take out the food and
defrost the freezer.
The surface of the
condenser is too dirty.
Stop and clean the
condenser.
The door is not sealing.
Adjust the door seal.
The noise is too loud
The freezer not level.
Level the freezer.
The freezer door is
loose.
Tighten the door.
There is contact
between the back pipes
and the exterior walls.
Separate the pipes
from the exterior walls.
The following are not failures:
△ When the freezer is working or after is stops for a while, the refrigerant in the
pipes is cycling and produces “running water” sounds.
△ The surface temperature of the compressor may be up 70℃~80℃ when it is
working.
△ The back side of the freezer gives out heat.
△ In rainy season, the outer surface of the cabinet may have dew, which is not
a defect on normal use. Just dry it with a piece of cloth.
Page 6
3

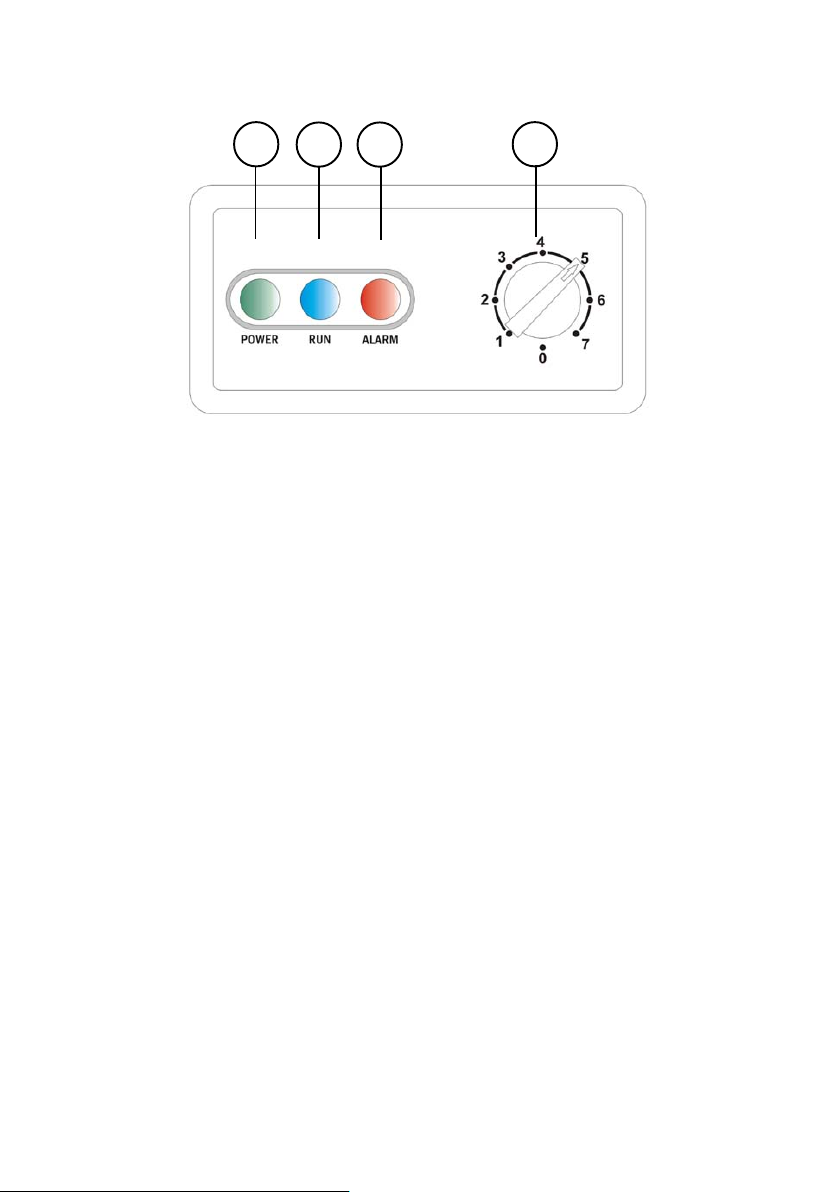

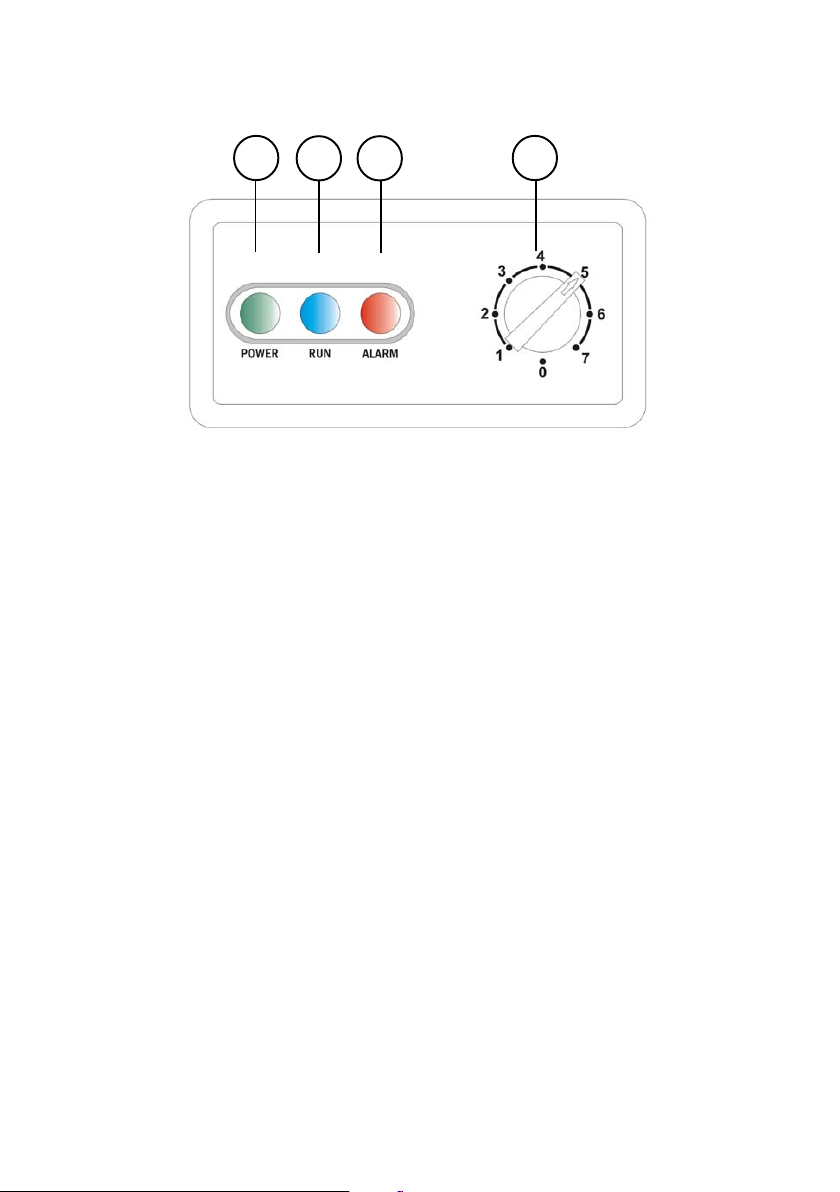

Control Panel
B
(A) – T
(B) - GREEN LED POWER INDICATOR: indicates that the freezer is i
operation.
(C) - BLUE LED RUN INDICATOR: indicates that the compressor is i
opera
(D) - RED LED ALARM INDICATOR: indicates that the temperature inside t
freezer
HERMOSTAT: regulates the temperature inside the freezer cabinet.
tion.
cabinet is over -12℃
C D
A
n
n
he
Page 7
4
Transporte y colocación
⚫ Al transportar el congelador de un lugar para otro, la inclinación del
electrodoméstico no debe exceder los 45°, para prevenir daños al
compresor y/o al sistema.
⚫ Antes de utilizar, se debe remover todo el empaque. La cara posterior del
electrodoméstico debe quedar a 20 cm. de la pared, los lados deben
estar por lo menos a 20 cm. de cualquier objeto.
⚫ El congelador debe ser colocado en un lugar con suficiente ventilación.
No debe ser instalado bajo la luz directa del sol. Debe mantenerse
alejado de canillas de agua, fuentes de calor y de cualquier material
inflamable y/o corrosivo.
Fuente de Poder y prueba de funcionamiento
⚫ La capacidad específica del cable es de 7A(amperios). El espesor del
alambre debe ser de 0.82mm2. Se permiten líneas sencillas o
compuestas. Se debe instalar un fusible de 2.5 A de corriente eléctrica
especificada. (Se debe remplazar el cable de alimentación por otro igual
de 7Ay 0.82mm2cuando este se dañe)
⚫ Se utiliza una fuente de energía monofásica de 60 Hz, con un rango de
voltaje de 98-132V. Si el voltaje es inestable, se debe instalar un
estabilizador de corriente con una capacidad superior a 1000W.
⚫ Evite encender y apagar el electrodoméstico con demasiada frecuencia.
Una vez apagado, espere cinco minutos antes de volverlo a encender.
⚫ Cuando el congelador vaya a estar en desuso por mucho tiempo,
desconecte la energía y limpie el electrodoméstico. Por favor examine el
circuito antes de volver a conectar el electrodoméstico para ver si está en
excelentes condiciones.
Operación de la perilla de control de temperatura.
⚫ La temperatura dentro del compartimiento puede ser controlada con la
perilla de control de temperatura.
⚫ La perilla debe mantenerse en posición vertical normalmente para ajustar
la temperatura. "7" es el ajuste de congelación más fuerte y es adecuado
para la congelación rápida. No mantenga la perilla en este punto por
mucho tiempo.
“1”: la temperatura dentro del congelador es de alrededor de -10 ℃
Page 8
5
“2”: la temperatura dentro del congelador es de alrededor de -12 ℃
“3”: la temperatura dentro del congelador es de alrededor de -15 ℃
“4”: la temperatura dentro del congelador es de alrededor de -18 ℃
（Configuración de fábrica）
“5”: la temperatura dentro del congelador es de alrededor de -20 ℃
“6”: la temperatura dentro del congelador es de alrededor de -22 ℃
“7”: la temperatura dentro del congelador es de alrededor de -25 ℃.
Almacenamiento de alimentos
⚫ Debe haber suficiente espacio libre entre los alimentos almacenados en
el compartimiento y entre los alimentos y la superficie interior del mismo,
para poder mantener una óptima circulación de aire frío para poder
congelar uniformemente. No coloque ninguna bebida enlatada ni
embotellada cuyo punto de congelación esté por encima de la
temperatura cuando la temperatura en el compartimiento esté bajo cero.
⚫ Aquellos alimentos que deben estar libres de humedad o que pierden
agua fácilmente, deben estar almacenados en bolsas o recipientes
herméticos antes de colocarlos en el congelador para evitar malos olores
y la formación de escarcha.
⚫ Se prohíbe el almacenamiento de gases volátiles y/o combustibles, así
como de líquidos alcalinos fuertes, líquidos ácidos fuertes, gasolina etc.
Mantenimiento
⚫ El congelador debe ser limpiado periódicamente. Al limpiar, apague la
energía, retire los alimentos del compartimiento y limpie el interior con
agua y detergente neutro.
⚫ Al limpiar no utilice agua hirviendo, ácidos, diluyentes químicos, gasolina,
aceite, ni ningún tipo de removedores de polvo.
⚫ Seque bien después de limpiar.
⚫ Utilice agua jabonosa al limpiar las juntas de la puerta. Aplique un poco
de talco sobre la junta cuando esté seca para prolongar la vida útil de
esta.
⚫ Aquellos que no sean técnicos de servicio deben evitar desmontar y
reparar el electrodoméstico por cuenta propia, para evitar agravar el
problema que presente. Se prohíbe la reparación de elementos eléctricos
Page 9
6
tales como el compresor y el control de temperatura por parte de personal
no calificado.
Descongelación
⚫ Para mayor eficacia en el proceso de congelación, descongele cada vez
que la escarcha en el compartimiento alcance los 4 a 5 mm de espesor.
⚫ Al descongelar, apague la energía, retire los alimentos congelados y abra
la puerta para dejar entrar el calor. Utilice un trapo suave para absorber el
agua y para hacer la limpieza.
⚫ No utilice herramientas de metal con punta tales como cuchillos ni
brochas de acero para remover la escarcha durante el proceso de
descongelación para evitar dañar el evaporador.
Guía de resolución de problemas.
Problema
Posible causa
Solución
El indicador está
apagado
El compresor no
funciona.
El cable no está
conectado al
tomacorriente
Conecte de nuevo
No hay energía
Conecte el cable al
tomacorriente.
El indicador está
encendido
pero el compresor no
funciona y emite
zumbidos
El voltaje de
alimentación es
menor a 98V
Coloque un regulador
de
energía de más de
1000W.
El compresor para un
rato
después de comenzar,
y luego vuelve a
empezar. Hace esto
repetidamente
El voltaje de
alimentación es
mayor a 132V
El compresor trabaja
normalmente, pero la
La puerta se abre con
mucha frecuencia
Reduzca las veces
que abre la puerta.
Page 10
7
temperatura en el
compartimiento baja
muy
lentamente
Los alimentos dentro del
congelador son
demasiados y están
colocados
inapropiadamente.
Coloque los
Alimentos
apropiadamente. Deje
espacio entre ellos
para la circulación de
aire frío.
La escarcha es
demasiado
gruesa.
Retire los alimentos y
descongele.
La superficie del
condensador está
demasiado sucia.
Pare el funcionamiento
del
aparato y limpie el
condensador.
La puerta no cierra bien.
Ajuste la junta de la
puerta.
El ruido de
funcionamiento es
demasiado fuerte
El congelador está
colocado de manera
inestable.
Coloque el congelador
en una superficie
plana y estable.
La puerta del
congelador está floja.
Ajuste la puerta.
Las tuberías están
haciendo
contacto unas con otras.
Separe las tuberías
Las siguientes no son fallas de funcionamiento:
⚫ Se oye un ruido de agua corriendo que viene del material refrigerante de
las tuberías y suena cuando el congelador está en funcionamiento o
después de que pare por un momento.
⚫ La temperatura de la superficie del congelador puede llegar a alcanzar los
70° u 80° cuando está en funcionamiento.
⚫ La parte trasera del congelador irradia calor.
⚫ En temporada de lluvia, la superficie exterior del congelador puede tener
rocío, el cual no causa ningún efecto negativo en el funcionamiento
normal del electrodoméstico. Simplemente limpie con un trapo húmedo.
Page 11
8
Panel de Control
B
(A) – Termostato: regula la temperatura en el interior del aparato.
(B) – Indicador de luz verde (POWER): indica que el aparato está encendido.
(C) – Indicador de luz azul (RUN) indica que el compresor está e
ionamiento.
func
(D) – Indicador de luz rojo (ALARM): indica que la temperatura interior está
por encima de -12°C
C D
A
n
Page 12
Loading...
