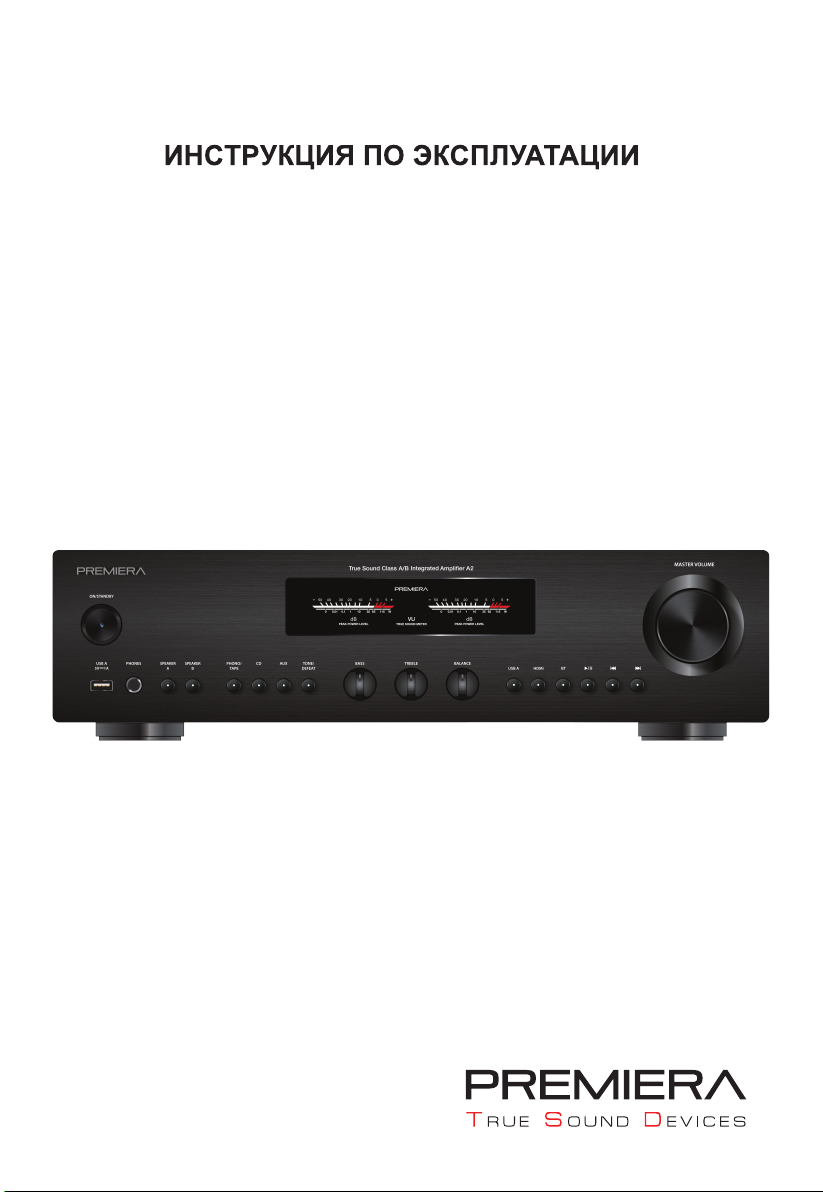

Page 1
Модель Premiera A2
интегральный стереоусилитель со встроенными MM/MC
фонокорректором, Bluetooth и HDMI ARC
V20240710
Page 2
Содержание
Меры предосторожности и рекомендации
омп ект поста ки стр
На на ение стр
еред подк ением стр
не ни ид и ементы пра ени тр
адн пане тр
одк ение не ни стро ст тр 6
ице а пане тр 6-7
к ение и ы ор исто ника тр 8
Подключение Bluetooth
Особенности воспроизведения аудиофайлов
Настройки и регулировки
Обновление ПО

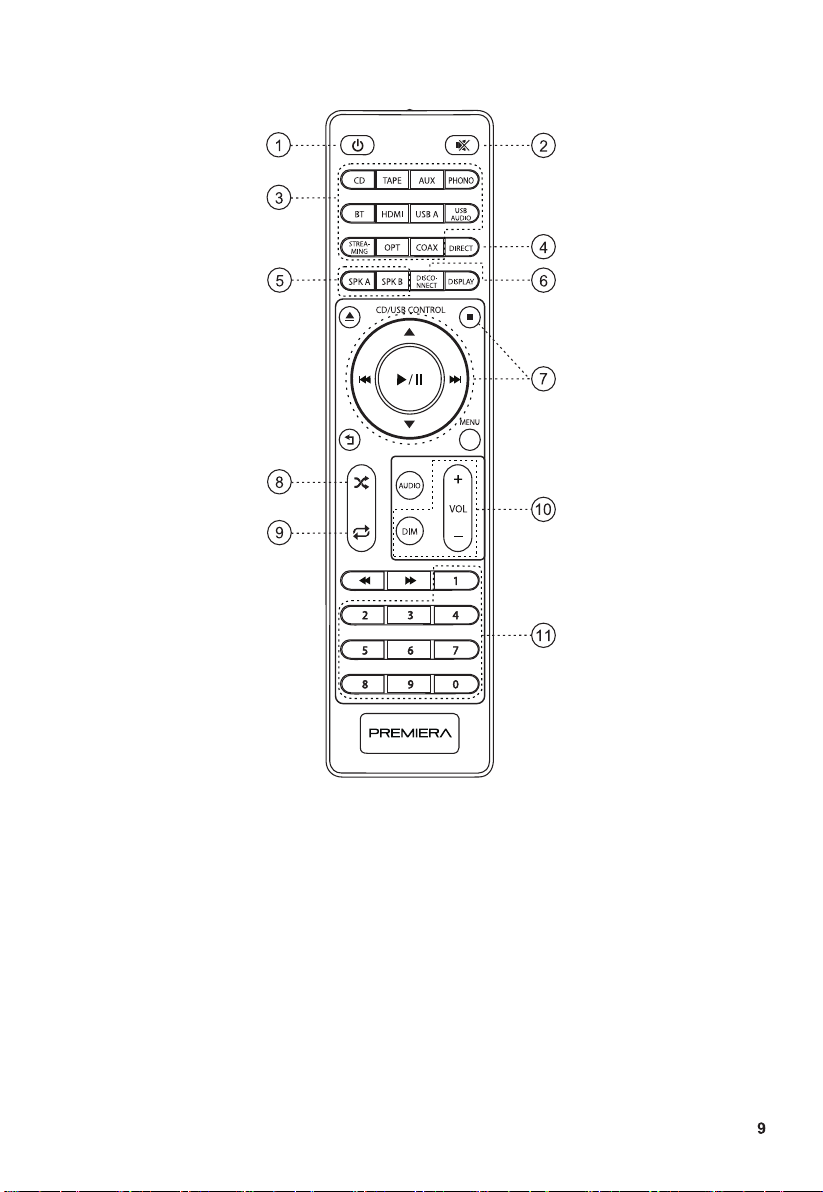

Функции кнопок универсального пульта дистанционного управления
Технические характеристики
стр
cтр. 8
cтр. 8
cтр. 8
cтр. 8
cтр. 9
стр. 10
Условия эксплуатации, хранения, транспортировки и утилизации
Устранение неполадок
Условия гарантии
стр. 11
стр. 11
стр. 11
Page 3
Меры предосторожности и рекомендации
1. Соблюдайте все рекомендации и предупреждения, указанные в инструкции
по эксплуатации и нанесенные на корпусе устройства.
2. Используйте только те принадлежности (аксессуары), которые рекомендованы
производителем.
3. Пояснение:
а. Символ молнии предупреждает о наличии неизолированного опасного напряжения
внутри корпуса, которое может стать причиной поражения электрическим током.
Не снимайте крышку устройства (или его заднюю часть), так как внутри нет деталей,
пригодных для настройки или обслуживания самим пользователем.
b. Восклицательный знак в равностороннем треугольнике предупреждает пользователя
о наличии важной информации по эксплуатации в прилагаемой к устройству инструкции.
4. Данное устройство относится к оборудованию класса II (электроприборы с двойной
изоляцией) и разработано таким образом, что не требует электрического заземления.
5. Во избежание возгорания или поражения электрическим током не подвергайте
устройство воздействию дождя или влаги. Изделие не должно испытывать воздействие
воды (капель или брызг) и на него нельзя помещать предметы, наполненные жидкостью.
6. Устройство не следует использовать в сыром или влажном помещении, рядом
с бассейном и пр.
7. Перед установкой и эксплуатацией устройства ознакомьтесь с информацией о его
электрических параметрах и с требованиями по технике безопасности на задней
панели корпуса.
8. Не устанавливайте устройство под прямыми солнечными лучами или вблизи
источников тепла, таких как радиаторы, обогреватели, печи, и других выделяющих
тепло приборов (включая усилители).
9. Не блокируйте вентиляционные отверстия. Размещайте устройство в местах
с хорошей конвекцией воздуха.
10. Сетевая вилка кабеля электропитания может использоваться в качестве
выключателя и должна всегда быть легкодоступной. Отсоединяйте кабель
электропитания, держа его за вилку, а не за провод. Избегайте защемления
или зажатия кабеля электропитания, особенно в местах его соединения с сетевой
розеткой и вилкой, а также в месте соединения кабеля с устройством.
11. Отключайте устройство от электропитания во время грозы или при длительных
перерывах в эксплуатации.
12. Устройство рекомендуется чистить только сухой тканью, предварительно
отключив электропитание.
13. Если во время эксплуатации данного устройства возникли проблемы, не используйте
изделие в неисправном состоянии. Все работы по техническому обслуживанию
или ремонту доверяйте только квалифицированному персоналу.
Page 4
Комплект поставки
В коробке вместе с интегральным усилителем Premiera A2 должны находиться:
• кабель электропитания
• инструкция пользователя
• пульт дистанционного управления (без элементов питания)
Назначение
Premiera A2 – интегральный стереоусилитель, который можно использовать
как полноценный аудиокомплект, добавив акустические системы (две или четыре колонки)
и акустические провода (в комплект не входят).
Коротко об этой модели Premiera.
Интегральный усилитель A2 работает в классе AB, выдает 55 Вт выходной мощности
на канал при нагрузке 8 Ом и предназначен для использования в стереосистемах.
В дополнение к традиционным функциям интегрального усилителя А2 оснащен
ММ/MC-фонокорректором, Bluetooth-модулем и входом HDMI ARC, что позволяет
использовать его с различными источниками входного сигнала. Конструкция A2
отличается продуманной компоновкой и тщательным исполнением, в узлах
и электронных агрегатах аппарата используются только проверенные
компоненты (такие, как фирменный силовой тороидальный трансформатор мощностью
350 Вт), а качество сборки строго контролируется.
И, конечно, A2 обладает отличительной чертой усилителей Premiera – точным
и чистым звучанием.
Перед подключением
Не торопитесь подключать усилитель к электросети, ознакомьтесь для начала с его
возможностями и вариантами подключения.
И если вы принесли коробку с Premiera A2 с морозной улицы, дайте этому деликатному
электронному устройству согреться несколько часов, иначе образовавшийся внутри
корпуса из-за разницы температур конденсат может трагически повредить усилитель.
Ваш усилитель начнёт гораздо лучше звучать через 10-20 часов работы
(так называемый «прогрев»).
Page 5
Внешний вид и элементы управления

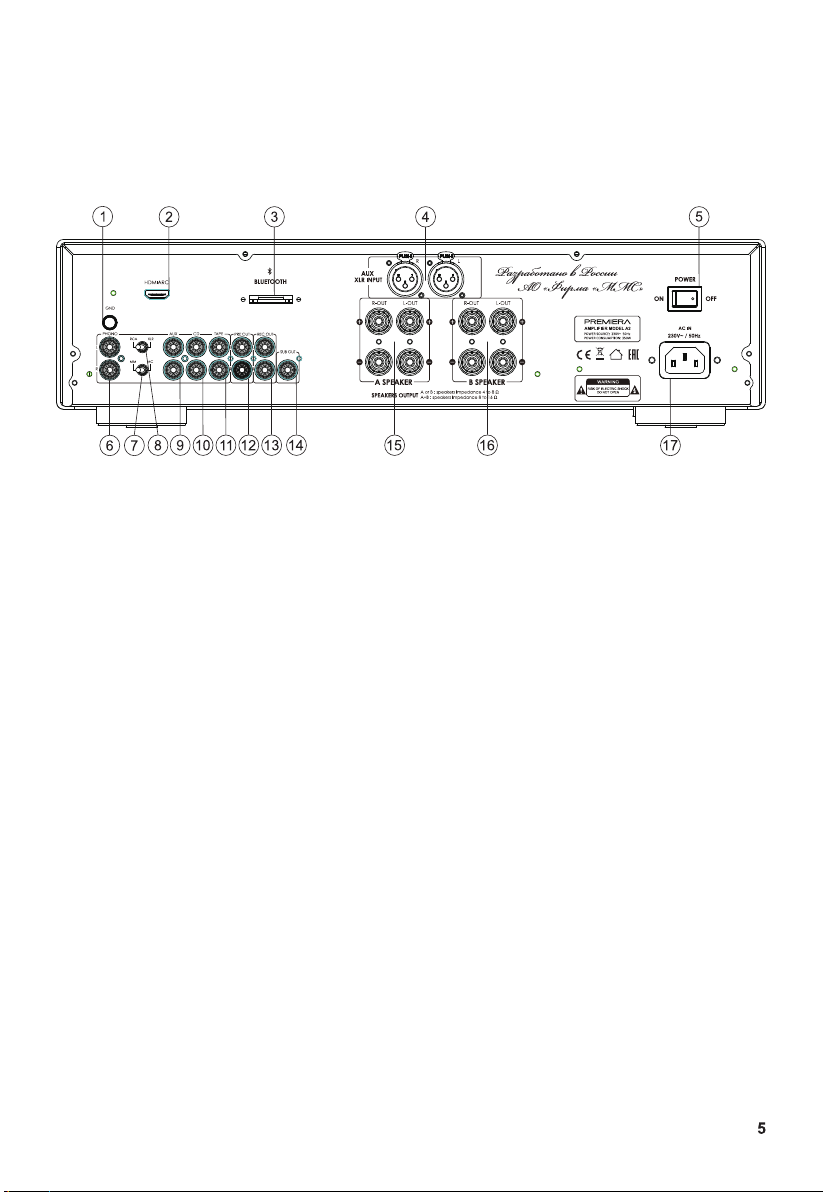

Задняя панель – панель подключений Premiera A2
Для большинства подключений традиционно предназначена задняя панель
вашего устройства. Что же здесь имеется у Premiera A2?
1. Клемма корпусного заземления
2. Вход HDMI ARC с реверсивным звуковым каналом
3. Bluetooth-модуль
4. Входы AUX XLR (L и R)
5. Клавиша включения/выключения электропитания
6. Вход RCA фонокорректора (для подключения винилового проигрывателя)
7. Переключатель типа картриджа фонокорректора: MM/MC
8. Переключатель входа AUX: RCA/XLR
9. Вход RCA AUX (линейный вход)
10. Вход RCA CD (линейный вход для CD или иного аналогового сигнала)
11. Вход RCA TAPE (еще один линейный вход)
12. Выход RCA PRE OUT (регулируемый выход для внешнего усилителя)
13. Выход RCA REC OUT (линейный выход - для записи на магнитофон, например)
14. Выход RCA SUB OUT (подключение активного сабвуфера)
15. Разъемы A SPEAKER для подключения акустических систем (двух колонок)
с минимальным сопротивлением 4 Ом
16. Разъемы B SPEAKER для подключения еще одной пары акустических систем
(еще двух колонок) с минимальным сопротивлением 4 Ом
17. Разъем для подключения кабеля электропитания 220 В
Все необходимые подключения рекомендуется делать при выключенном из
электросети усилителе, чтобы ничего не испортить и не сжечь.
Page 6
Подключение внешних устройств к Premiera A2
Виниловый проигрыватель вы подключаете к входу фонокорректора (6) и выбираете
нужный вам тип картриджа (MC или MM) переключателем (7). Если у проигрывателя
имеется третий, земляной провод (экран), его можно подсоединить к клемме
заземления (1).
К входу HDMI ARC (2) можно подключить телевизор (если он поддерживает функцию
реверсивного звукового канала), это позволит воспроизводить с помощью Premiera A2
звуковую дорожку фильма, видеоклипа или концерта.
К линейному входу (9) вы можете подключить аналоговый выход любого источника
(радиоприемник, телевизор и пр.), к второму входу (10) – аналоговый выход
CD-проигрывателя, к третьему (11) – выход кассетного магнитофона, например.
На этот же кассетный магнитофон вы можете направить аналоговый сигнал для записи
с линейного выхода (13).
Если вам не хватает баса в вашей системе, вы можете дополнительно использовать
активный сабвуфер, подключив его к специальному выходу (14).
Встроенный Bluetooth-модуль позволяет использовать Bluetooth в качестве источника
входного сигнала.
На вашу Premiera A2 можно подать симметричный входной сигнал через вход (4).
Для этого необходимо переключатель (8) перевести в положение XLR.
Выход (12) позволяет подать сигнал на внешний усилитель.
Конструкция Premiera A2 рассчитана на подключение двух пар акустических
систем – A SPEAKER и B SPEAKER. Акустические провода вы подсоединяете
к разъемам (15) и (16), они подходят для использования кабелей с разъемами
типа «бананы» или кабелей с зачищенными жилами проводов (не перепутайте
плюс и минус при подключении колонок, иначе не получите стереозвука).
Обратите внимание, что если будут подключены две пары акустических систем,
то минимальное сопротивление каждой из них должно быть не менее 8 Ом.
Остается лишь подключить кабель электропитания к разъему усилителя (17)
и включить клавишей (5) питание. Из соображений электробезопасности этот
кабель подсоединяется последним.
Когда все подключения сделаны, можно приступать к включению.
Для начала надо разобраться – как, где и что включать.
Для этого переходим к лицевой панели – панели управления и контроля.
На лицевой панели расположены кнопки управления и стрелочные индикаторы.
Page 7

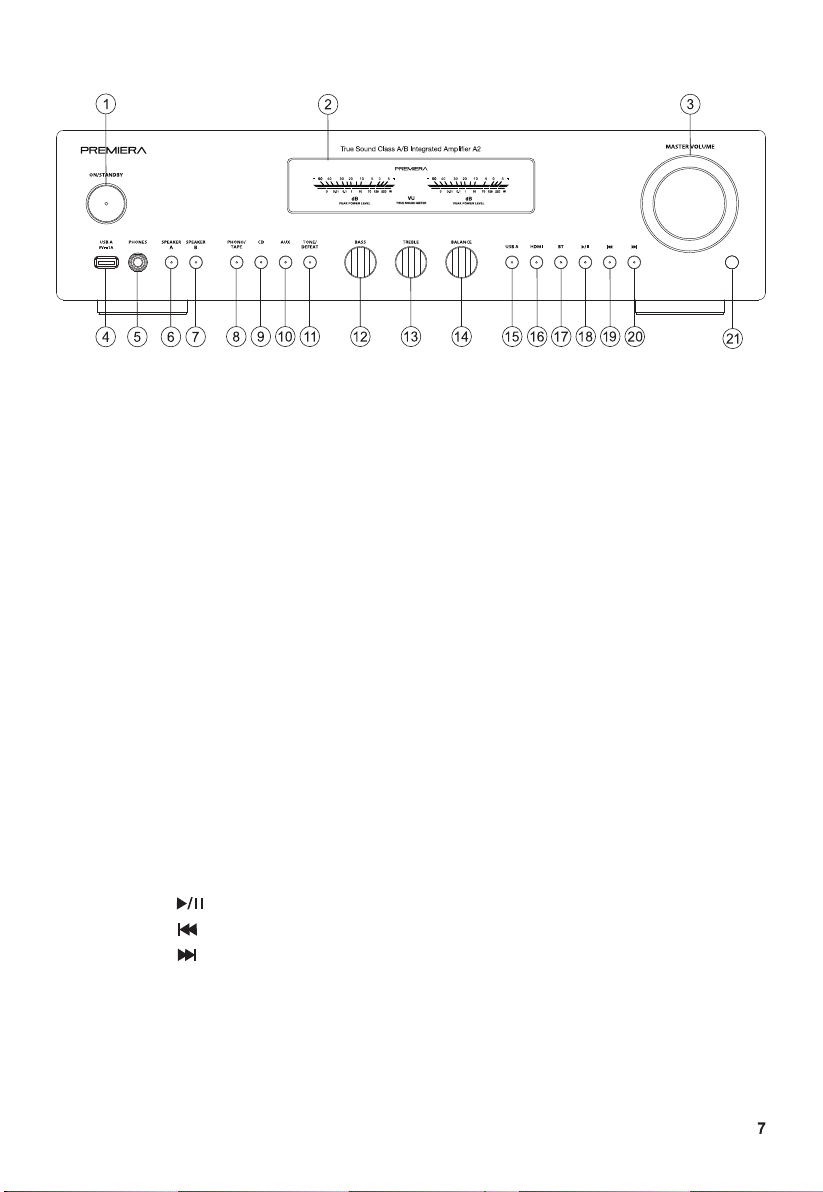

Лицевая панель – панель управления и контроля Premiera A2
Все по порядку, слева направо:
1. ON/STANDBY - кнопка включения/режим ожидания
2. Аналоговые (стрелочные) индикаторы уровня выходного сигнала
3. MASTER VOLUME – регулятор уровня громкости/аттенюатор
4. Разъем USB A для подключения флешки или жесткого диска
5. Разъем PHONES – для подключения наушников
6. Кнопка SPEAKER A – включение/выключение первой пары колонок
7. Кнопка SPEAKER B – включение/выключение второй пары колонок
8. Кнопка PHONO/TAPE – переключение между входами PHONO и TAPE
(синий цвет – PHONO, красный – TAPE)
9. Кнопка CD – CD или любой другой аналоговый источник
10. Кнопка AUX – еще один аналоговый источник
11. Кнопка TONE/DEFEAT – выключение темброблока
(синий цвет – включен, красный – выключен)
12. Регулятор BASS – настройка уровня низких частот
13. Регулятор TREBLE – настройка уровня высоких частот
14. Регулятор BALANCE - баланс
15. Кнопка USB A – использование флешки или жесткого диска
16. Кнопка HDMI – вход HDMI ARC
17. BT – включение Bluetooth
18. Кнопка « » - воспроизведение/пауза
19. Кнопка « » - возврат к предыдущему треку
20. Кнопка « » - переход к следующему треку
21. ИК-датчик
На лицевой панели есть два разъема для подключения – выход для наушников (5)
и USB-разъем для флешек и жестких дисков (4), их присутствие объясняется традицией
и удобством.
Page 8
Включение и выбор источника
Если вы уже включили питание клавишей на задней панели, то усилитель находится
в режиме ожидания и кнопка (1) светится красным. Достаточно нажать эту кнопку, чтобы
переключить устройство в рабочий режим – кнопка будет светиться синим, загорится
подсветка индикаторов и других кнопок управления. Теперь надо включить нужные
акустические системы кнопками (6) и (7) и выбрать источник входного сигнала, используя
кнопки (8) – (10) и (15) – (17).
Подключение Bluetooth
Впервые используя в качестве источника входного сигнала Bluetooth, необходимо соединить
свое мобильное устройство с A2. Для этого нажмите кнопку BT (15) на лицевой
панели – светодиод подсветки кнопки начнет мигать и на дисплее появится надпись
«BLUETOOTH PAIRING». Подключите появившийся в списке на вашем мобильном
устройстве A2. При успешном подключении мигающий светодиод на кнопке BT перестанет
мигать, а на дисплее появится имя вашего телефона или планшета.
Чтобы прервать соединение, достаточно нажать кнопку BT и удерживать ее около трех секунд
или использовать кнопку DISCONNECT (5) на пульте дистанционного управления.
Особенности воспроизведения аудиофайлов
Перед воспроизведением обратите внимание на следующие нюансы:
• подключая к Premiera A2 флешку или жесткий диск, надо иметь в виду, что объем
воспроизводимых носителей ограничен 500 Гб
• при использовании в качестве источника входного сигнала флешки или жесткого
диска воспроизведение начнется автоматически с первого записанного трека
Настройки и регулировки
VOLUME – регулировка громкости (вращение); понижение уровня звука на 20 дБ - короткое
нажатие на регулятор громкости, подсветка кнопки включения начинает мигать. Повторное
короткое нажатие на регулятор громкости возвращает прежний уровень звука
Во время регулировки уровня звука подсветка кнопок управления служит индикатором
уровня громкости (при максимальном уровне громкости светятся все кнопки)
BASS – настройка низких частот
TREBLE – настройка высоких частот
BALANCE – баланс
TONE/DEFEAT – отключение темброблока
Обновление ПО
Чтобы обновить прошивку усилителя, необходимо скачать на сайте premiera-av.ru
актуальную версию на флешку (желательно новую), предварительно
отформатировав ее глубоким форматированием в формате FAT32, вставить флешку
в порт на лицевой панели, затем нажать одновременно две кнопки – HDMI (16) и «назад»
(19) и удерживать их около пяти секунд. Все кнопки устройства начнут какое-то время
мигать, затем загорятся постоянно на одну-две секунды, после чего усилитель автоматически
перейдет в режим ожидания. Это означает, что обновление прошло успешно.
Если вам необходимо вернуться к стандартным (заводским) настройкам, это можно сделать,
нажав на лицевой панели одновременно две кнопки – USB A (15) и «вперед» (20) и удерживая
их около пяти секунд. После нажатия все кнопки будут мигать около 5 секунд, затем загорятся
на одну-две секунды и усилитель автоматически перейдет в режим ожидания. Это означает,
что сброс настроек прошел успешно и усилитель можно включить снова.
Для того, чтобы быть в курсе доступных обновлений, вам необходимо
зарегистрироваться на нашем сайте premiera-av.ru.
Page 9
Функции кнопок универсального ИК пульта управления PREMIERA
1. Включение/режим ожидания
2. Включение/выключение звука
3. Выбор источников входного сигнала
4. Включение/отключение темброблока
5. Выбор акустических систем A/B
6. Отключение соединения (только для Bluetooth)
7. Стоп, вперед, назад, воспроизведение/пауза (только при использовании флешки
или жесткого диска)
8. Случайное воспроизведение (только при использовании флешки или жесткого диска)
9. Повторное воспроизведение (только при использовании флешки или жесткого диска)
10. Настройки громкости, яркости дисплея и подсветки кнопок (4 уровня)
11. Прямой выбор трека (только при использовании флешки или жесткого диска);
прямой выбор предустановок (только для потоковой передачи, сами предустановки
создаются в мобильном приложении)
*Примечание:
Кнопки пульта ДУ, для которых функции не указаны, предназначены
для использования с другими продуктами Premiera
Page 10
Технические характеристики:
Входы:
Поддержка Bluetooth 5.0
3 х RCA - аналоговые стерео линейного уровня CD, Aux (RCA или XLR), TAPE
1 х RCA - стерео фонокорректора (MM/MC)
1 х цифровой HDMI ARC
1 х USB-A для флешек и жестких дисков, поддерживает форматы MP3, WAV, AIFF и FLAC
с разрешением до 24 бит 48 кГц (файловая система FAT32)
Выходы:
1 х 6.3 мм стереовыход для наушников
1 х RCA - аналоговый линейный стерео для записи
1 х RCA – аналоговый для внешнего усиления
1 х RCA - моновыход на сабвуфер
Акустические клеммы для подключения двух пар колонок с сопротивлением от 4 до 16 Ом
Основное:
Класс усиления: AB
Номинальная выходная мощность: не менее 2 x 55 Вт (8 Ом)
Демпинг-фактор: > 200 / 8 Ом
Частотный диапазон: 20 Гц - 50 кГц, +/- 0.5 дБ
КНИ: (THD+N) 20 Гц -50 кГц < 0.07% в режиме стерео при мощности 2 х 50 Вт (8 Ом)
Соотношение сигнал/шум (линейный вход): >100 дБ
Разделение по каналам: >90 дБ
Номинальная чувствительность на линейных входах RCA: 630 мВ (-4 dBv)
Номинальная чувствительность на симметричном входе XLR: 1.23 В (+4 dBu)
Максимально допустимый уровень сигнала на линейных входах RCA : 3.17 В
Максимально допустимый уровень сигнала на симметричном входе XLR: 6.18 В
Чувствительность на входе фонокорректора:
• не менее 3 мВ для ММ-картриджей
• не менее 0.3 мВ для МС-картриджей
НЧ эквализация: +/- 10 дБ на частоте 100 Гц
ВЧ эквализация: +/- 10 дБ на частоте 10 кГц
Сетевое электропитание: 220 - 240 В 50 Гц
Потребляемая мощность: до 350 Вт
Размеры (Ш x В x Г): 434 x 115 x 340 мм
Размеры в упаковке (Ш x В x Г): 510 х 185 х 410 мм
Масса нетто/брутто: 7.2 кг/8.6 кг
Page 11
Условия эксплуатации, транспортировки, хранения и утилизации
Допускается эксплуатация изделия при температуре и влажности окружающей среды:
от +5 °C до +35 °C и относительной влажности 40-60% (вентиляционные отверстия
не перекрыты).
Не устанавливайте устройство в местах с недостаточной вентиляцией, с повышенной
влажностью или под прямыми солнечными лучами (или мощным источником
искусственного освещения).
При хранении и транспортировке изделия должны быть приняты меры для предохранения
его от механических повреждений, в условиях, исключающих попадания влаги и других
жидкостей.
Транспортировать изделие следует только в упаковке, надёжно закреплённым, чтобы
исключить перемещение во время движения.
Помещение для хранения изделия должно быть сухим и вентилируемым.
Хранение при температуре от +5 °C до +35 °C и относительной влажности 40-60%.
Устройство не содержит вредных материалов и безопасно при эксплуатации
и утилизации (кроме сжигания в неприспособленных условиях).
Устранение неполадок
При возникновении неполадок незамедлительно обратитесь в ближайший авторизованный
сервисный центр или к дилеру Premiera для профессионального заключения и/или ремонта.
Категорически не рекомендуется устранять возможные неполадки своими силами
(дополнительно читайте важную информацию на стр. 3)!
Условия гарантии
При соблюдении владельцем правил эксплуатации, изложенных в настоящей инструкции,
изделие обеспечивает безопасность в полном объёме требований настоящего
законодательства и не оказывает вредного воздействия на окружающую среду и человека.
Изделие имеет гарантийный срок эксплуатации 12 месяцев с момента покупки
без учета времени пребывания в ремонте при соблюдении правил эксплуатации.
Право на гарантию дается при заполнении сведений в гарантийном талоне изделия.
Требуйте надлежаще заполненный гарантийный талон при приобретении изделия!
Расширенная гарантия предоставляется только при регистрации изделия
на сайте http://www.premiera-av.ru.
Послегарантийный ремонт рекомендуем производить только в Авторизованных
Сервисных Центрах!
В соответствии с законом, на данное изделие устанавливается срок службы 5 лет с момента
продажи изделия магазином. Установленное значение срока службы не связано с реальной
продолжительностью эксплуатации изделия, а является исключительно обязательством
по отношению юридических требований Закона «О защите прав потребителей».
Учитывая высокое качество, надежность и степень безопасности изделия, фактический
срок эксплуатации может значительно превышать официальный при условии соблюдения
потребителем правил, установленных производителем. По истечении установленного
срока службы, с целью продления фактического срока использования, производитель
Изделия рекомендует раз в 5 лет обращаться к специалистам уполномоченной сервисной
компании для проверки технического состояния.
Page 12
Компания «ММС» оставляет за собой право без предварительного уведомления
вносить изменения в конструкцию узлов и дизайна изделий, не ухудшающие
их эксплуатационные свойства.
Loading...
