Premier LAV-5519 User Manual [es]

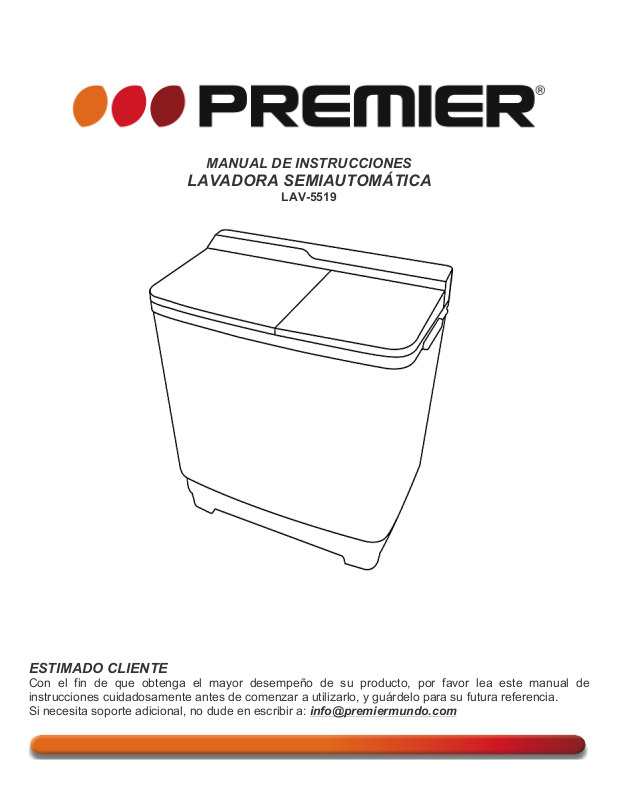

MANUAL DE INSTRUCCIONES
LAVADORA SEMIAUTOMÁTICA
LAV-5519
ESTIMADO CLIENTE
Con el fin de que obtenga el mayor desempeño de su producto, por favor lea este manual de
instrucciones cuidadosamente antes de comenzar a utilizarlo, y guárdelo para su futura referencia.
Si necesita soporte adicional, no dude en escribir a: info@premiermundo.com
P-1
ÍNDICE
DESCRIPCIÓN .......................................................................................................................................... 2!
INSTALACIÓN ........................................................................................................................................... 3!
LAVADO .................................................................................................................................................... 3!
RECOMENDACIONES .............................................................................................................................. 4!
ESPECIFICACIONES ................................................................................................................................ 5!
DIAGRAMA DE CIRCUITOS ..................................................................................................................... 5!
PRECAUCIÓN
RIESGO DE CHOQUE
ELÉCTRICO , NO ABRA
Precaución: Para reducir el riesgo de choque eléctrico, no
retire la cubierta, no hay partes manipulables por el usuario al
interior de la unidad. Refiera todo mantenimiento o
intervención técnica a personal técnico calificado.
Este símbolo indica la existencia de voltaje peligroso al
interior de esta unidad, que constituye un riesgo de choque
eléctrico.
Este símbolo indica que hay importantes instrucciones de
operación y mantenimiento en la literatura que acompaña a
esta unidad.
LÍNEAS DE SERVICIO AL CLIENTE PREMIER
Venezuela:
0800 – ELECTRIC (353-2874)
Panamá:
507 300-5185
Sitio Web:
www.premiermundo.com
E-mail:
servicioalcliente@premiermundo.com
NOTA
Nos reservamos el derecho de modificar las especificaciones, características y/u operación de este
producto sin previo aviso, con el fin de continuar las mejoras y desarrollo del mismo.
P-2
DESCRIPCIÓN
El gancho de drenaje y el manual de instrucciones están empacados juntos en el interior de la unidad
Paso 1. Coloque el gancho en el estante con forma de U
Paso 2. Una vez finalizado el paso 1, coloque la tubería completa en la unidad.
Tapa de lavadora
Placa
Tina
Pulsador
Filtro de pelusas
Tapa exterior de secadora
Tapa interior de secadora
Cable de poder
Cierre de secadora
Canasta de secado
Carcasa
Base
ACCESORIOS
Manguera de entrada
Tapa de seguridad
Manguera de drenaje
P-3
INSTALACIÓN
• Coloque la unidad sobre una superficie plana y estable.
• Mantenga un espacio libre alrededor de la unidad de al menos 5 cm.
• Conecte la manguera de entrada del agua a la lavadora.
• Coloque la manguera de drenaje.
ANTES DE COMENZAR A LAVAR
• Retire monedas y objetos de los bolsillos de las prendas.
• No coloque prendas fuertemente contaminadas con químicos.
• Coloque las prendas por el revés para mayor facilidad de lavado.
• Coloque las prendas delicadas dentro de una bolsa especial.
LAVADO
1. Asegúrese de conectar la manguera de entrada de agua y la manguera de drenaje.
2. Conecte el cable de poder.
3. Coloque las prendas en la lavadora y luego agregue el detergente.
4. Elija el nivel del agua según la cantidad de prendas (nivel bajo, medio o alto). (Se sugiere el nivel
medio).
5. Elija el modo de lavado según el tipo de prendas.
6. Elija el tiempo de lavado.
Elija el método de lavado, el tipo de prendas y el tiempo de lavado.
Suave
Seda o hilo
3-5 minutos
Normal
Ropa de cama o prendas muy
sucias
5-9 minutos
9-15 minutos
Nivel de Agua
Cantidad de Detergente
Alto (43)
40-57g
Medio (36)
30-48g
Bajo (30)
25-40g
Drenaje
Al terminar active la función de drenaje para drenar el agua de la lavadora.
P-4
Secado
Al terminar de drenar, lleve las prendas a la tina de secado. Cubra las prendas con la tapa. Tape el
compartimiento y active la función de secado. Utilice el temporizador para seleccionar el tiempo.
Tipo de Prenda
Tiempo de Secado
Camisas (fibra sintética)
1-2 minutos
Ropa interior
3-5 minutos
Ropa de trabajo
5 minutos
SEGUNDA LAVADA
Si lo desea, realice una segunda lavada siguiendo el mismo procedimiento de lavar y secar.
Comience siempre después de drenar el agua.
SOBRE EL SECADO
Presione la tapa plástica sobre las prendas en la tina de secado.
No seque mientras drena. Permita que la lavadora termine de drenar el agua para después secar.
No coloque las manos en la tina de secado mientras está funcionando.
TERMINAR
Al terminar de lavar desconecte el cable de poder, cierre la llave del agua y cuelgue la manguera de
drenaje. Limpie el tubo de secado y abra la cubierta plástica para secar el tubo.
FILTRO
Limpie el filtro de pelusa después de cada uso.
Retire el filtro, límpielo por completo con agua y vuélvalo a poner.
RECOMENDACIONES
• No instale la unidad en lugares húmedos o cerca de fuetes de agua.
• Asegúrese de que la unidad esté sobre una superficie plana y estable.
• Evite salpicar agua al panel de control.
• No utilice químicos abrasivos para limpiar la unidad.
ESPECIFICACIONES
Capacidad Máxima de Lavado 7Kg
Capacidad Máxima de Giro 3.5Kg
Voltaje AC110V/60Hz
Potencia de Entrada de Lavado 300W
Potencia de Entrada de Giro 140W
Potencia de Salida de Lavado 150W
Potencia de Salida de Giro 60W
Máximo Tiempo de Lavado 15 minutos
Máximo Tiempo de Giro 5 minutos
Modos de Lavado Automático, Modo Suave, Centrifugado
Dimensiones 780x430x880 mm
P-5
DIAGRAMA DE CIRCUITOS
• Las personas y/o Marcas registradas en este manual de instrucciones no están afiliadas a Premier Electric Japan Corp. y aparecen en
este Manual con propósitos ilustrativos únicamente.
Blanco
Blanco
Interruptor de seguridad
Temp. De centrifugado
Café
Café
Café
Café
Fusible
Temp.
De
lavado
Enchufe
Azul
Azul
Negro
Bomba
Gris
Negro
Blanco
Interruptor
Azul
Verde
Café
Motor
de
lavado
Amarillo
Amarillo
Amarillo
Amarillo
Verde
Verde
Gris
Gris
Motor de
centrifugado
Amarillo/Verde
Blanco
MANUAL DO USUÁRIO
LAVADORA DE ROUPAS SEMIAUTOMÁTICA
LAV-5519
PREZADO CLIENTE
A fim de obter o melhor desempenho de seu produto, por favor, leia este manual do usuário
cuidadosamente antes de começar a usá-lo, e mantê-lo para referência futura.
Se você precisar de suporte adicional, por favor, escreva para: info@premiermundo.com
