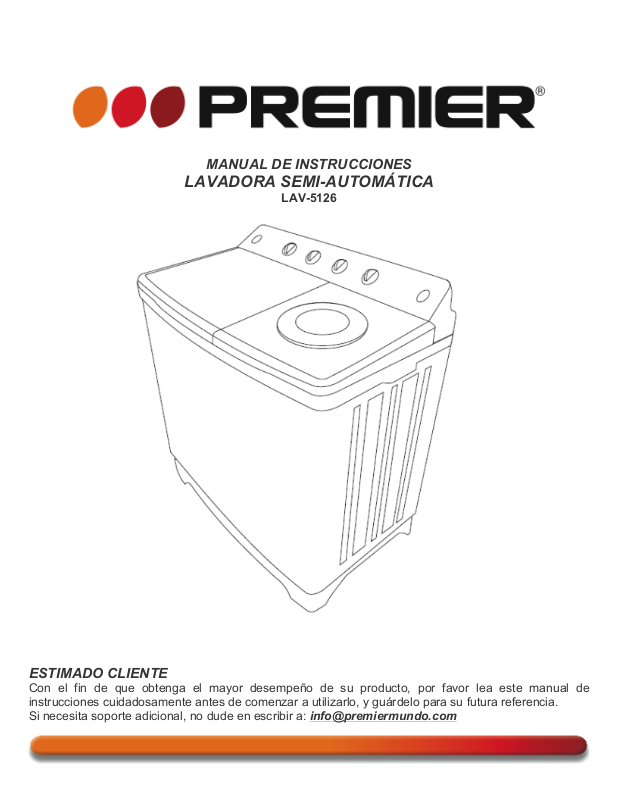

Premier LAV-5126 User Manual [nl]
MANUAL DE INSTRUCCIONES
LAVADORA SEMI-AUTOMÁTICA
LAV-5126
ESTIMADO CLIENTE
Con el fin de que obtenga el mayor desempeño de su producto, por favor lea este manual de
instrucciones cuidadosamente antes de comenzar a utilizarlo, y guárdelo para su futura referencia.
Si necesita soporte adicional, no dude en escribir a: info@premiermundo.com
P-1
ÍNDICE
DESCRIPCIÓN .......................................................................................................................................... 3!
INSTALACIÓN ........................................................................................................................................... 3!
CONEXIÓN ELÉCTRICA ....................................................................................................................... 3!
CONEXIÓN DE LA MANGUERA DE ENTRADA DE AGUA .................................................................. 3!
INSTRUCCIONES DE OPERACIÓN ......................................................................................................... 4!
PREPARAR EL LAVADO ....................................................................................................................... 4!
ANTES DE LAVAR ................................................................................................................................. 4!
LAVAR .................................................................................................................................................... 4!
ENJUAGUE ............................................................................................................................................ 4!
SECADO ................................................................................................................................................. 4!
LAVADO Y SECADO SIMULTÁNEO ........................................................................................................ 5!
DRENAJE .................................................................................................................................................. 5!
GUÍA DE LAVADO .................................................................................................................................... 5!
LIMPIEZA ................................................................................................................................................... 6!
FILTRO ................................................................................................................................................... 6!
RESOLUCIÓN DE PROBLEMAS ............................................................................................................. 6!
MANTENIMIENTO ..................................................................................................................................... 7!
INSTRUCCIONES DE SEGURIDAD ......................................................................................................... 7!
ESPECIFICACIONES ................................................................................................................................ 7!
DIAGRAMA DE CIRCUITOS ..................................................................................................................... 8!
P-2
PRECAUCIÓN
RIESGO DE CHOQUE
ELÉCTRICO , NO ABRA
Precaución: Para reducir el riesgo de choque eléctrico, no
retire la cubierta, no hay partes manipulables por el usuario al
interior de la unidad. Refiera todo mantenimiento o
intervención técnica a personal técnico calificado.
Este símbolo indica la existencia de voltaje peligroso al
interior de esta unidad, que constituye un riesgo de choque
eléctrico.
Este símbolo indica que hay importantes instrucciones de
operación y mantenimiento en la literatura que acompaña a
esta unidad.
LÍNEAS DE SERVICIO AL CLIENTE PREMIER
Venezuela:
0800 – ELECTRIC (353-2874)
Panamá:
300-5185
Sitio Web:
www.premiermundo.com
E-mail:
servicioalcliente@premiermundo.com
NOTA
Nos reservamos el derecho de modificar las especificaciones, características y/u operación de este
producto sin previo aviso, con el fin de continuar las mejoras y desarrollo del mismo.
P-3
DESCRIPCIÓN
INSTALACIÓN
CONEXIÓN ELÉCTRICA
• La unidad está diseñada para funcionar con el suministro de energía eléctrica mencionado en la
etiqueta en la parte posterior de la lavadora.
• El cable de poder debe estar conectado al polo a tierra.
• Si el cable de poder se daña, haga que sea reparado por una persona calificada.
CONEXIÓN DE LA MANGUERA DE ENTRADA DE AGUA
• Una la manguera de entrada de agua a la llave del agua. (El agua debe tener una temperatura
menor a 50ºC).
• La manguera de drenaje debe ser ubicada de manera plana sobre el suelo. El flujo de agua se
bloqueará si alguna porción de la manguera de drenaje se levanta 20 cm (8 pulgadas) del suelo.
• Utilice un tubo de entrada nuevo para conectar la lavadora.
Entrada de agua
Panel de control
Filtro de pelusas
Pulsador
Tapa de tina de
lavado
Carcasa exterior
Tapa de tina de
secado
Tina de secado
Cable de poder
Manguera de
drenaje
P-4
INSTRUCCIONES DE OPERACIÓN
PREPARAR EL LAVADO
1. La máquina debe colocarse sobre una superficie plana.
2. Separe la ropa en diferentes grupos: colores blancos, prendas de color, prendas delicadas, prendas
sin pelusas, etc. Siga la guía de lavado que se muestra más abajo.
ANTES DE LAVAR
1. Retire la pieza plástica de la tina de secado.
2. Verifique que el botón temporizador esté en la posición “0” y que el botón de selección esté en el
modo de “Lavado”.
3. Asegúrese de que la manguera de drenaje esté plana sobre el suelo.
4. Conecte el cable de poder y encienda la lavadora.
LAVAR
1. Coloque las prendas que va a lavar y el detergente en la tina de lavado.
2. Coloque el botón de selección en el modo de Lavado.
3. Abra la llave del agua y llene de agua la tina de lavado hasta el nivel recomendado en la Guía de
Lavado.
4. Ajuste el temporizador al periodo de lavado recomendado en la Guía de Lavado. La lavadora
comenzará a funcionar. Cuando termine el periodo de lavado, ajuste el botón de selección a la
posición de Drenaje para descargar el agua.
ENJUAGUE
ENJUAGUE DE SOBRE FLUJO
1. Ajuste el botón de entrada de agua en “Tina de Lavado”.
2. Abra la llave del agua.
3. Cuando el agua de enjuague esté limpia, cierre la llave del agua.
4. Coloque el botón de selección en la posición de Drenaje para descargar el agua.
ENJUAGUE EN LA TINA DE SECADO
1. Ajuste el botón de entrada de agua en “Tina de Secado”.
2. Abra la llave del agua.
3. Coloque el botón de selección en la posición de Drenaje para descargar el agua.
SECADO
1. Abra la tapa externa de la tina de secado y luego la tapa interna de seguridad.
2. Coloque las prendas en la tina se secado comenzando por las prendas pequeñas. Asegúrese de
que las prendas queden bien distribuidas.
3. Coloque la pieza plástica de protección sobre las prendas y empuje ligeramente hacia abajo.
4. Cierre la tapa de seguridad interior, y luego la tapa de secado.
5. Ajuste el temporizador de secado al tiempo recomendado en la Guía de Lavado. La tina de secado
funcionará por el periodo establecido.
P-5
Precaución
Recuerde colocar la pieza plástica en la parte superior de las prendas y colocar la tapa de seguridad
interior para evitar que las prendas y la tapa de seguridad se dañen.
• Si necesita retirar o cambiar la posición de las prendas durante el ciclo de secado, abra la tapa
superior y la tapa interior. Al hacerlo, la tina de secado se detendrá automáticamente. Para reiniciar,
cierre ambas tapas. Si es necesario, reajuste el temporizador.
• Si se presenta una vibración anormal durante el ciclo de secado, apague el temporizador y reajuste
las prendas.
Precaución
Asegúrese de que la tina se detiene por completo antes de retirar las prendas.
LAVADO Y SECADO SIMULTÁNEO
La lavadora cuenta con dos motores separados para llevar a cabo las acciones de lavado y secado de
manera simultánea. Esta característica le permite secar las prendas que acaba de lavar mientras lava
una segunda carga de prendas. Utilice los controles para seleccionar los modos de lavado y secado de
manera simultánea.
DRENAJE
• Coloque el botón de selección en la posición de Drenaje.
• La lavadora ahora está vacía.
• Coloque el botón de selección en la posición de Lavado.
• Apague la lavadora y desconecte el cable de poder.
GUÍA DE LAVADO
Prenda
Tamaño de
la carga de
lavado
Nivel de
agua
Grado de
suciedad
Temperatura
de lavado
Tiempo de
lavado
Tiempo de
secado
Color,
algodón,
ropa de
cama
Lleno
Alto (55L)
Bastante
Por debajo
de 40ºC
5-10 min
3-5 min
Mitad o
menos
Bajo (42L)
Normal
Ligero
Por debajo
de 40ºC
5-10 min
3-5 min
Nylon
Lleno
Alto (55L)
Normal
Por debajo
de 40ºC
4-5 min
2 min
Mitad o
menos
Bajo (42L)
Ligero
Por debajo
de 40ºC
2-3 min
2 min
Delicadas
Mitad o
menos
Alto (42L)
Normal
Ligero
Por debajo
de 40ºC
2-3 min
1-2 min
