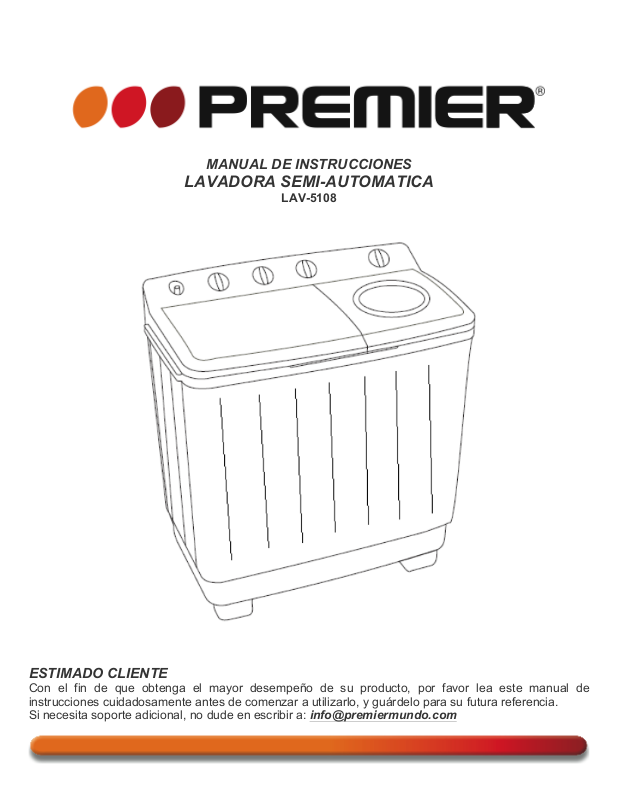

Premier LAV-5108 User Manual [es]
MANUAL DE INSTRUCCIONES
LAVADORA SEMI-AUTOMATICA
LAV-5108
ESTIMADO CLIENTE
Con el fin de que obtenga el mayor desempeño de su producto, por favor lea este manual de
instrucciones cuidadosamente antes de comenzar a utilizarlo, y guárdelo para su futura referencia.
Si necesita soporte adicional, no dude en escribir a: info@premiermundo.com
P-1
ÍNDICE
CARACTERÍSTICAS ................................................................................................................................. 2!
INSTRUCCIONES DE SEGURIDAD ......................................................................................................... 2!
ESPECIFICACIONES ................................................................................................................................ 2!
DESCRIPCIÓN .......................................................................................................................................... 3!
BOTONES DE OPERACIÓN ..................................................................................................................... 4!
ANTES DE USAR ...................................................................................................................................... 5!
LAVAR ....................................................................................................................................................... 5!
SECAR ....................................................................................................................................................... 6!
ENJUAGAR ............................................................................................................................................... 7!
LIMPIEZA Y MANTENIMIENTO ................................................................................................................ 7!
RESOLUCIÓN DE PROBLEMAS ............................................................................................................. 7!
DIAGRAMA DE CIRCUITOS ..................................................................................................................... 8!
PRECAUCIÓN
RIESGO DE CHOQUE
ELÉCTRICO , NO ABRA
Precaución: Para reducir el riesgo de choque eléctrico, no
retire la cubierta, no hay partes manipulables por el usuario al
interior de la unidad. Refiera todo mantenimiento o
intervención técnica a personal técnico calificado.
Este símbolo indica la existencia de voltaje peligroso al
interior de esta unidad, que constituye un riesgo de choque
eléctrico.
Este símbolo indica que hay importantes instrucciones de
operación y mantenimiento en la literatura que acompaña a
esta unidad.
LÍNEAS DE SERVICIO AL CLIENTE PREMIER
Venezuela:
0800 – ELECTRIC (353-2874)
Panamá:
300-5185
Sitio Web:
www.premiermundo.com
E-mail:
servicioalcliente@premiermundo.com
NOTA
Nos reservamos el derecho de modificar las especificaciones, características y/u operación de este
producto sin previo aviso, con el fin de continuar las mejoras y desarrollo del mismo.
P-2
CARACTERÍSTICAS
• Alta capacidad de lavado.
• Bajo ruido gracias a su tecnología de silenciamiento.
• Lavado fuerte: utilice el botón multi-pulsador y el flujo de lavado a mano para que las prendas no se
retuerzan tanto. Utilice esta función para algunas prendas comunes como jeans y frazadas.
• Excelente estabilidad; no se mueve mientras lava o seca.
• Diseño atractivo.
INSTRUCCIONES DE SEGURIDAD
• Evite que la lavadora reciba los rayos directos del sol.
• No instale la lavadora en el baño.
• Evite mojar el panel de control.
• Evite que los niños jueguen con la lavadora.
• No coloque productos volátiles cerca de la lavadora.
• No utilice el agua con una temperatura mayor a 50°.
• No haga modificaciones al cable de poder. Éste debe conectarse por la tierra.
• No intente reparar la unidad usted mismo. Remita toda revisión, mantenimiento y reparación a
personal de servicio técnico calificado.
ESPECIFICACIONES
Lavado
Secado
Capacidad máxima
16 kg
6 kg
Suministro de energía
AC 115V/60Hz
Potencia de entrada
500 W
210 W
Tiempo máximo
15 minutos
5 minutos
Indicador de agua
Alto, Medio o Bajo
Modo de lavado/secado
Reverso automático
Centrifugado
Dimensiones
975 x 530 x 1000 mm (sin patas)
P-3
DESCRIPCIÓN
1. Panel de control
2. Tina de lavado
3. Pulsador
4. Tapa
5. Carcasa
6. Cable de poder
7. Tapa de seguridad
8. Manguera de drenaje
9. Marco
10. Tina de secado
11. Filtro
12. Base
ACCESORIOS
Manguera de entrada
Tapa de secado
P-4
BOTONES DE OPERACIÓN
REFERENCIA
Temporizador
de lavado
Selector de lavado y
secado
Temporizador
de secado
Entrada de
agua
Camiseta (algodón)
150g
Camisa
200g
Traje (algodón)
200g
Interiores (algodón)
50g
Medias
50g
Bufanda (algodón)
300g
P-5
ANTES DE USAR
• Coloque la manguera de drenaje apuntando hacia el desagüe.
• Verifique los bolsillos para retirar cualquier objeto.
• Cierre las cremalleras de las prendas.
• Lave las prendas según su color.
• Retire la suciedad de las prendas.
• Lave las prendas de forma separada según su material.
• Coloque las medias en una malla para prendas delicadas.
• Verifique el tipo de lavado.
• Conecte el cable de poder.
LAVAR
1. Seleccione el nivel del agua de acuerdo con el material.
2. Ajuste del nivel del agua de acuerdo con el tipo de lavado.
3. Agregue el detergente y revuelva a medida que el agua alcanza el nivel medio y luego coloque las
prendas en la tina.
4. Active el temporizador.
5. Active el selector de drenaje.
Usted puede lavar sábanas o mantas con un peso menor a cuatro kilos y que tengan la etiqueta de
“lavar a mano”.
1. Agregue el detergente en el agua de la tina.
2. Doble la manta como se muestra en la figura.
P-6
SECAR
• Levante la tapa si la tina se sacude con demasiada fuerza.
• Drene después de secar si el proceso determinado y secado se hace al mismo tiempo.
1. Coloque las prendas
en la tina de manera
uniforme
2. Coloque la tapa de seguridad para evitar
que la tina se sacuda en el proceso de
secado
Correcto
Incorrecto
Tapa
Tina de
secado
3. Cierre la tapa de
seguridad y la tapa de
secado
Tapa de
secado
4. Seleccione el tiempo
de secado de acuerdo
con la siguiente tabla
Material
Tiempo
Hilo
50s
Fibra
1-2min
Interiores
2-3min
Algodón
3-4min
Sábanas
5min
Temporizador
P-7
ENJUAGAR
A. ROCIAR Y ENJUAGAR
Coloque las prendas en la tina de lavado después de lavarlas.
Conecte un lado de la manguera de entrada en la entrada de agua para secar.
Abre la tapa para rociar de tres a cuatro minutos.
Ajuste el tiempo de secado a tres minutos.
Nota
No enjuague si el agua está muy sucia.
B. Secado
Para ahorrar agua, tiempo y electricidad, haga el proceso de secado antes de enjuagar.
1. Coloque las prendas en la tina de lavado después de enjuagarlas.
2. Conecte un lado de la manguera entrada en la entrada de agua para lavar.
3. Ajuste el selector de agua de acuerdo con el material.
4. Ajuste el nivel del agua de acuerdo con las prendas.
5. Para ahorrar agua, cierre la tapa cuando alcance el nivel del agua.
6. Ajuste el selector para enjuagar.
7. Coloque las prendas en la tina de lavado después de enjuagar.
8. Deseche el agua de enjuague.
9. Enjuague varias veces según necesite.
LIMPIEZA Y MANTENIMIENTO
• Limpie la cubierta de la lavadora con una prenda suave y humedecida. No utilice productos
abrasivos ya que pueden dañar el acabado.
• Retire el filtro que retiene la pelusa, límpielo y vuélvalo a instalar.
• La manguera de drenaje se instala al lado de la lavadora, al igual que al lado de la tina de secado.
Colóquela según necesite.
RESOLUCIÓN DE PROBLEMAS
Esta lista es para ayudarle a resolver problemas simples que pueden presentarse en el uso del
producto. Por favor léala y verifique estos puntos antes de solicitar ayuda de personal de servicio
técnico autorizado.
PROBLEMA
CAUSA Y SOLUCIÓN
La lavadora no funciona
Verifique la conexión del cable de poder, y que
los botones no estén apagados
El drenaje no funciona
Verifique la posición correcta de la manguera de
drenaje, y que no esté atorada
Se escuchan sonidos extraños al lavar
Verifique que se debe a objetos que se han
dejado en las prendas
Se escuchan sonidos extraños al secar
Verifique que la lavadora esté correctamente
balanceada, y que las prendas estén bien
