Page 1

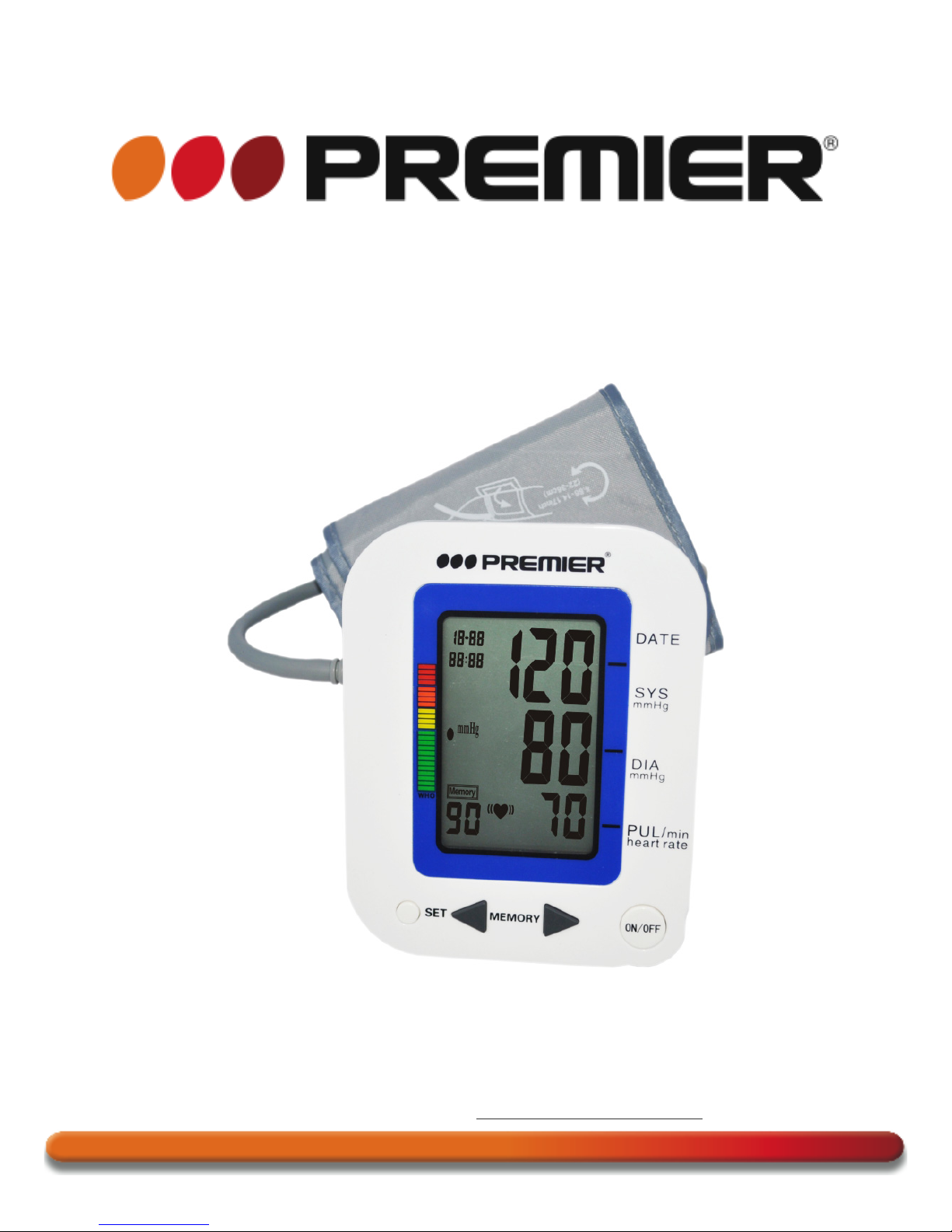

MANUAL DE INSTRUCCIONES
TENSIÓMETRO DIGITAL
BP-4715
ESTIMADO CLIENTE
Con el fin de que obtenga el mayor desempeño de su producto, por favor lea este manual de
instrucciones cuidadosamente antes de comenzar a utilizarlo, y guárdelo para su futura referencia.
Si necesita soporte adicional, no dude en escribir a: [email protected]
Page 2
P-1
ÍNDICE
INSTRUCCIONES DE SEGURIDAD ......................................................................................................... 2!
PRECAUCIONES PARA EL USO DE LA UNIDAD ................................................................................ 2!
ANTES DEL PRIMER USO ........................................................................................................................ 2!
DESCRIPCIÓN DE LA UNIDAD ................................................................................................................ 3!
PANTALLA LCD ......................................................................................................................................... 3!
CONCEJOS PARA MONITOREAR SU PRESIÓN SANGUÍNEA .............................................................. 3!
REALIZAR UNA MEDICIÓN ...................................................................................................................... 4!
POSTURA .............................................................................................................................................. 4!
COMO ENROLLAR EL BRAZALETE EN SU MUÑECA ........................................................................ 4!
PANTALLA LCD PARA LA TOMA DE LA PRESIÓN SANGUÍNEA ....................................................... 5!
AJUSTE DEL RELOJ Y LA FECHA ........................................................................................................... 5!
INDICADOR DE ARRITMIA CARDIACA ................................................................................................... 5!
LECTURA DEL PROMEDIO DE LAS 3 MEDICIONES MAS RECIENTES (AUG) .................................... 5!
BORRAR UNA MEDICIÓN DE LA MEMORIA ........................................................................................... 5!
EVALUACIÓN DE LA PRESIÓN SANGUÍNEA PARA ADULTOS ............................................................. 5!
CLASIFICACIÓN DE LA PRESIÓN SANGUÍNEA (WHO) ......................................................................... 6!
ESPECIFICACIONES ................................................................................................................................ 6!
SOLUCIÓN DE PROBLEMAS ................................................................................................................... 7!
SÍMBOLOS DE ERROR EN LA PANTALLA .............................................................................................. 7!
LÍNEAS DE SERVICIO AL CLIENTE PREMIER
Venezuela:
0800 – ELECTRIC (353-2874)
Panamá:
300-5185
Sitio Web:
www.premiermundo.com
E-mail:
NOTA
Nos reservamos el derecho de modificar las especificaciones, características y/u operación de esta
unidad sin previo aviso, con el fin de continuar las mejoras y desarrollo del mismo.
Page 3
P-2
INSTRUCCIONES DE SEGURIDAD
• Lea este manual de instrucciones hasta que entienda las precauciones para operar la unidad, su
funcionamiento y sus limitaciones. Después de leer el manual de instrucciones, recomendamos
guardarlo para futuras referencias.
• Esta unidad no debe ser usada para auto-diagnosticarse, auto-tratarse o cambiar sus
medicamentos sin consultar con un especialista. Si tiene alguna duda sobre el manejo de la unidad,
consulte con un especialista.
• Esta unidad contiene elementos de alta precisión. Por lo tanto, evite exponerla a golpes,
temperaturas extremas ó humedad, los rayos directos del sol, polvo o suciedad.
• No intente calibrar o reparar esta unidad usted mismo. Si tiene alguna duda respecto al
funcionamiento y reparación de la unidad, contacte a un agente autorizado que pueda suministrarle
la información necesaria.
• Si el monitor o el brazalete necesitan limpieza, use un paño seco y suave para limpiar el monitor y
un paño ligeramente humedecido con un poco de agua y detergente suave para limpiar el brazalete.
Nunca use alcohol, benceno, tiner u otro agente químico para limpiar el monitor o el brazalete.
• Reemplace las baterías si el monitor no ha sido usado por mas de 6 meses. Recomendamos el uso
de baterías alcalinas.
PRECAUCIONES PARA EL USO DE LA UNIDAD
Esta unidad ha sido diseñada para ser usada por personas mayores de 18 años o por personal medico
profesional para monitorear la presión sanguínea (Sistólica y diastólica) y la frecuencia del pulso.

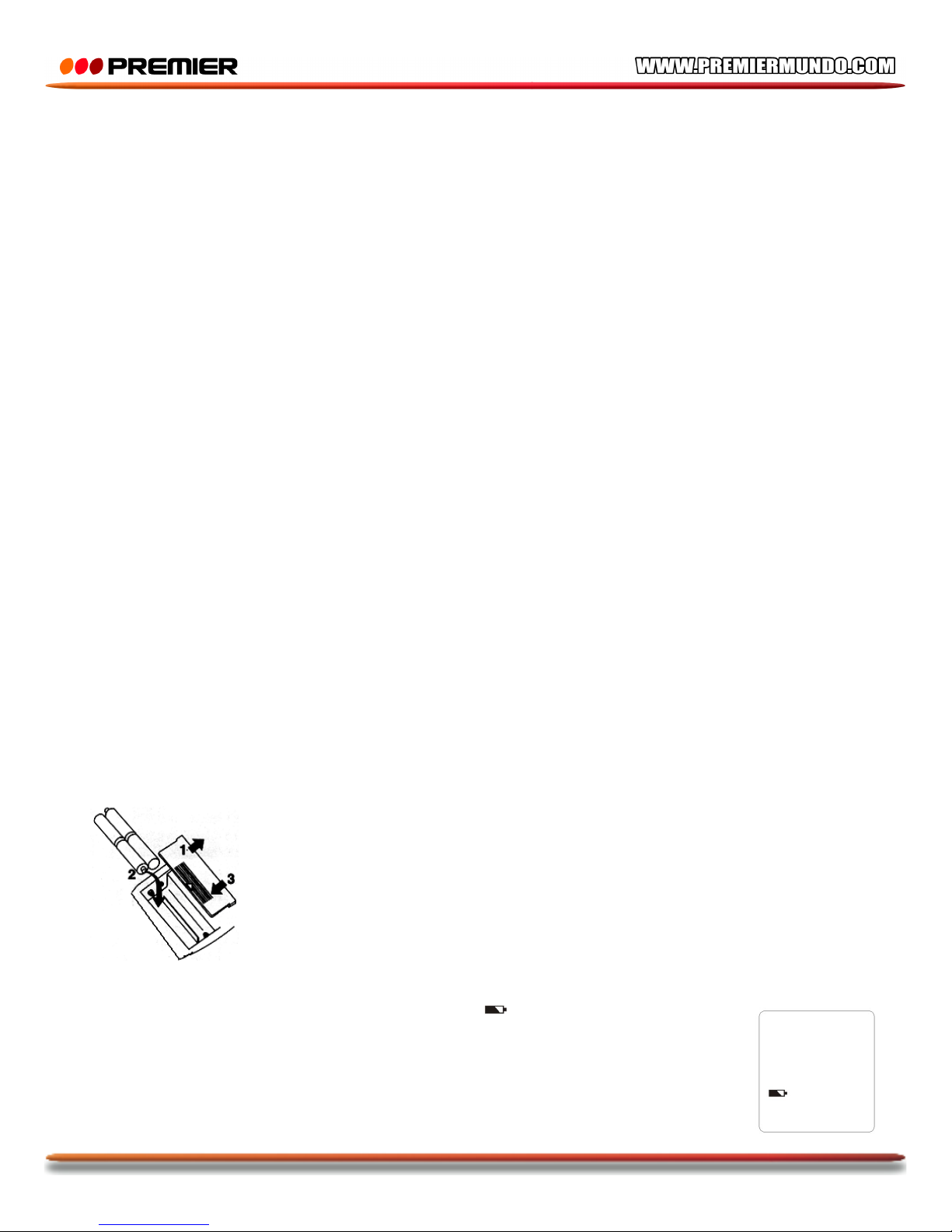

ANTES DEL PRIMER USO
Asegúrese que ha instalado 4 baterías AA (1.5V) (Recomendamos usar
baterías alcalinas). Instale las baterías o reemplácelas si el indicador de
batería baja aparece en la pantalla:

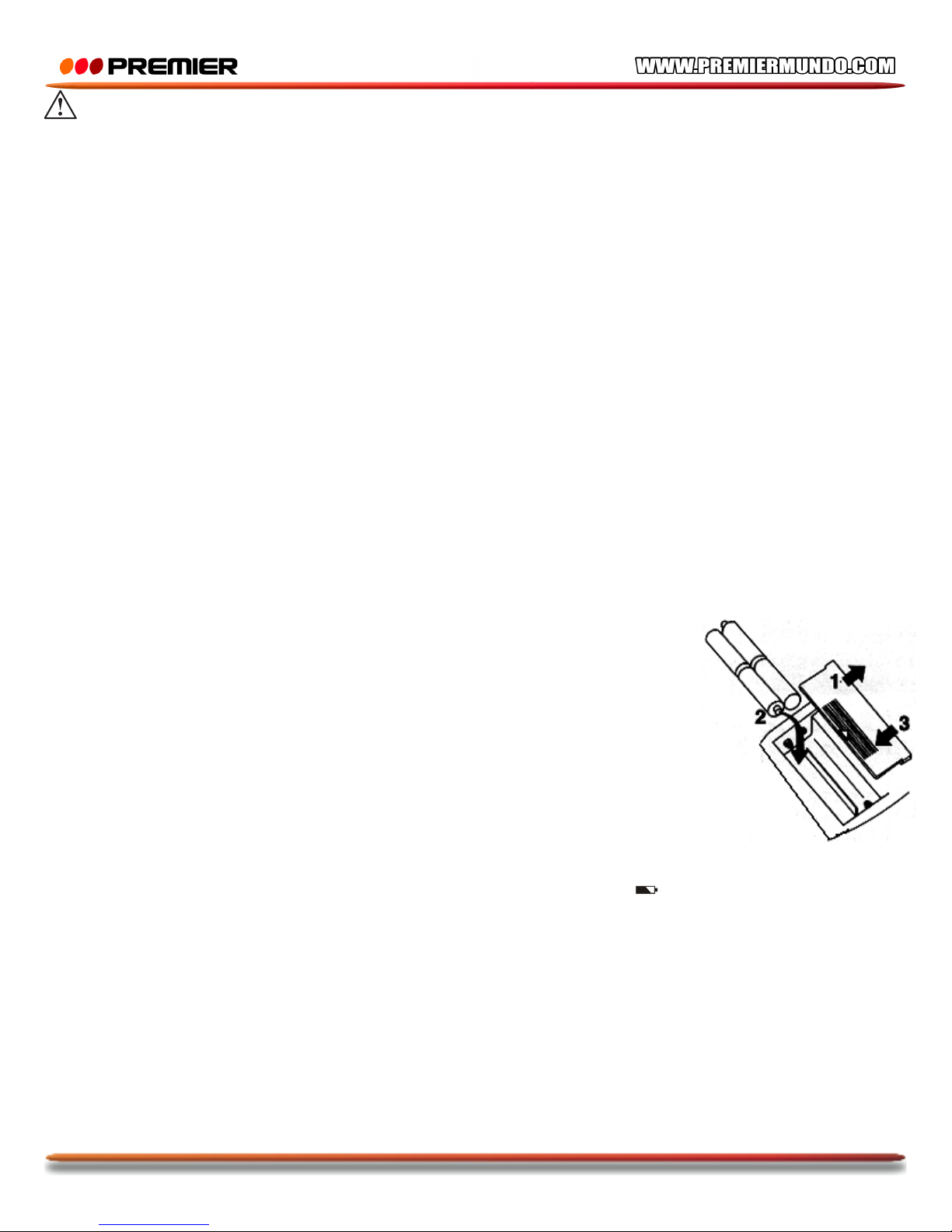

• Retire la cubierta del compartimiento de las baterías presionando
suavemente la flecha y deslizando la cubierta hacia delante.
• Coloque las baterías con las terminales negativas y positivas en el
compartimiento. (Como lo indica la siguiente figura).
• Cierre el compartimiento de las baterías suavemente deslizándolo en la
posición correcta.
Notas:
• Cuando la pantalla LCD muestre la señal de batería baja “ ”, las baterías deberán ser
reemplazadas para asegurar una medición exacta.
• No use baterías recargables con un voltaje de 12V, ya que estas no son aptas para esta unidad y
pueden generar mediciones inexactas.
• Remueva las baterías del compartimiento de la unidad si esta no va a ser usada por mas de 6
meses, con el fin de evitar daños ya que pueden presentarse fugas en las baterías.
Page 4
P-3

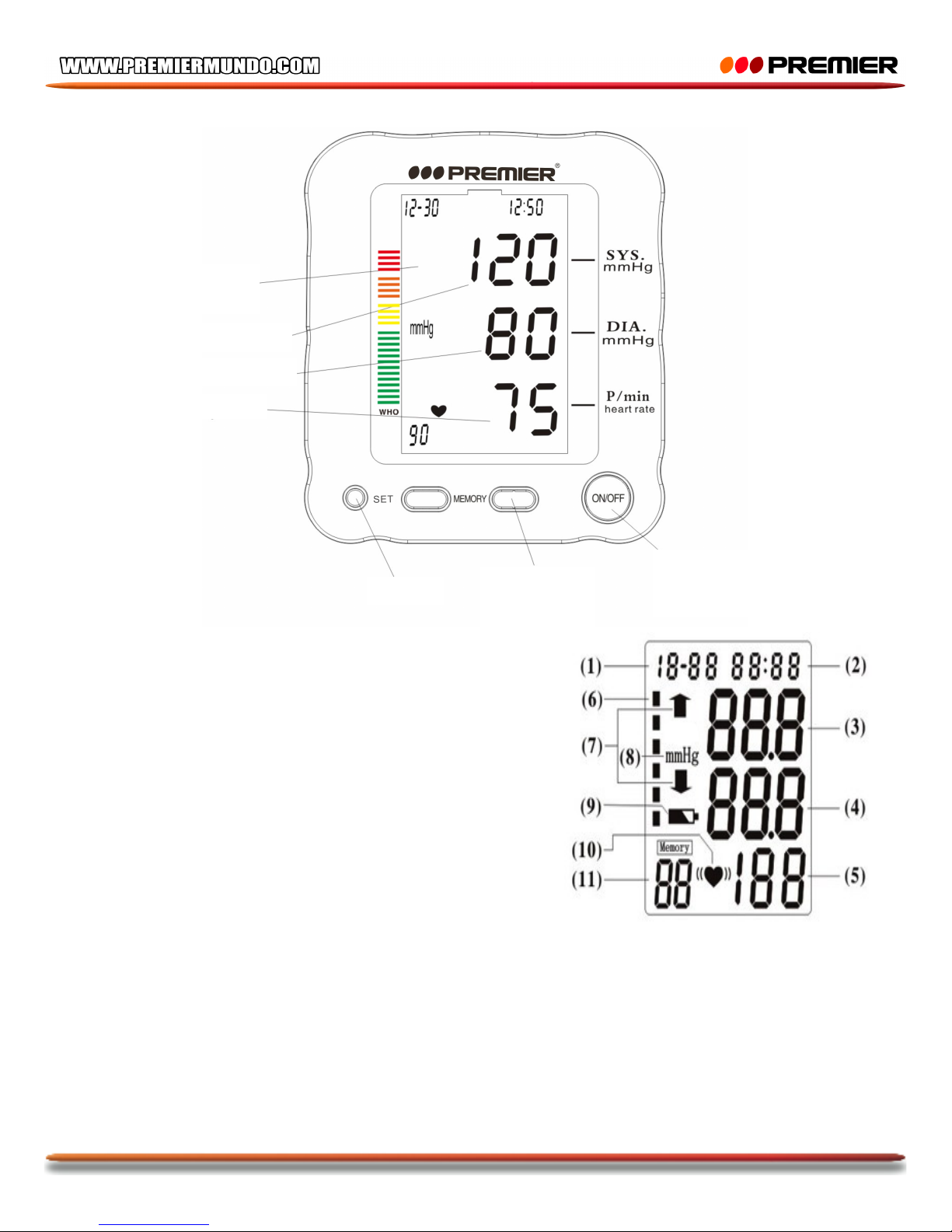

DESCRIPCIÓN DE LA UNIDAD
PANTALLA LCD
CONCEJOS PARA MONITOREAR SU PRESIÓN SANGUÍNEA
• Relájese los 5 minutos previos a la medición.
• No fume o consuma cafeína al menos 30 minutos antes de realizar la medición.
• Quítese cualquier prenda que le apriete ó el reloj y coloque el brazalete de la unidad sobre la piel
desnuda.
• Permanezca sentado y no hable hasta que la medición se ha realizado.
• El brazalete no debe estar ni muy apretado ni muy suelto. Con un poco de fuerza, debe ser capaz
de colocar dos dedos entre el brazalete y la muñeca.
1. Fecha: Mes – Dia
2. Tiempo: Hora – Minuto
3. Presión sanguínea sistolica (Unidad: mmHg)
4. Presión sanguínea Diastólica (Unidad: mmHg)
5. Pulso (Unidad: Latido / Minuto)
6. Indicador de clasificacion WHO BP
7. Indicador de Inflado / Desinflado
8. Unidad de medición de la presión sanguínea
9. Indicador de batería baja
10. Indicador de arritmia cardiaca
11. Numero de registros en la memoria
Pantalla
LCD
Botón de
memoria
Indicador de presión sistólica
Indicador de Presión diastólica
Indicador del pulso
Boton de
Encendido y
Apagado
Ajuste
Page 5
P-4

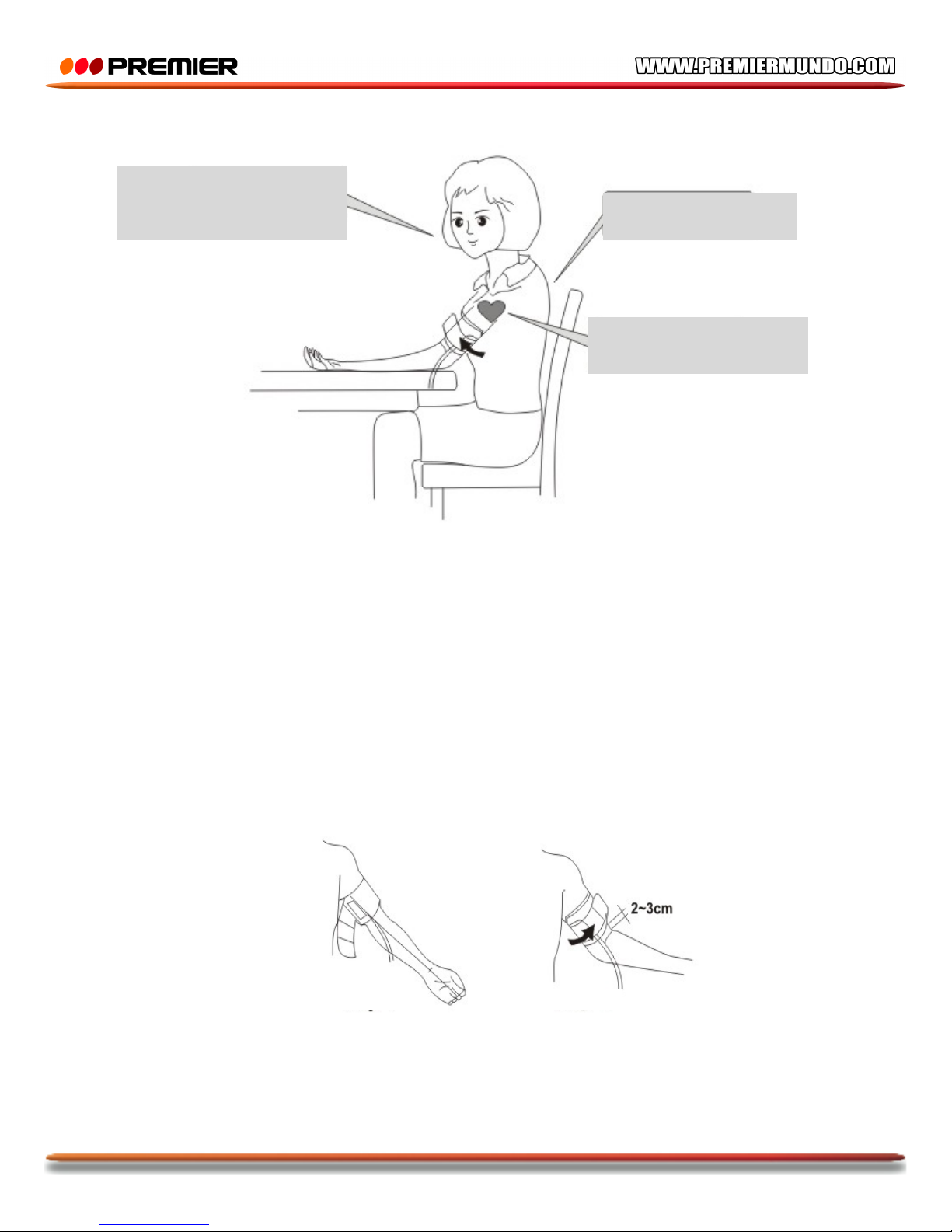

REALIZAR UNA MEDICIÓN
POSTURA
• Póngase cómodo y siéntese derecho.
• Coloque su muñeca con el brazalete en frente de usted en la mesa con la palma de la mano hacia
arriba.
• El brazalete debe estar a la misma altura de su corazón.
COMO ENROLLAR EL BRAZALETE EN SU MUÑECA
• Coloque el brazalete alrededor de su muñeca desnuda y 1/2 ó 3/4 de una pulgada por encima de la
articulación del codo.
• Mantenga el brazalete al mismo nivel de su corazón.
• El brazalete no debe estar ni muy apretado ni muy suelto. Con un poco de fuerza, debe ser capaz
de colocar dos dedos entre el brazalete y la muñeca.
• Use el brazalete de esta manera a menos que su medico recomiende usarlo de una manera
diferente.
Tome una respiración
profunda y luego relájese
antes de realizar la medición
Asegúrese que su
postura es la correcta
Eleve la unidad hasta su
corazón
Paso 1
Paso 2
Page 6
P-5

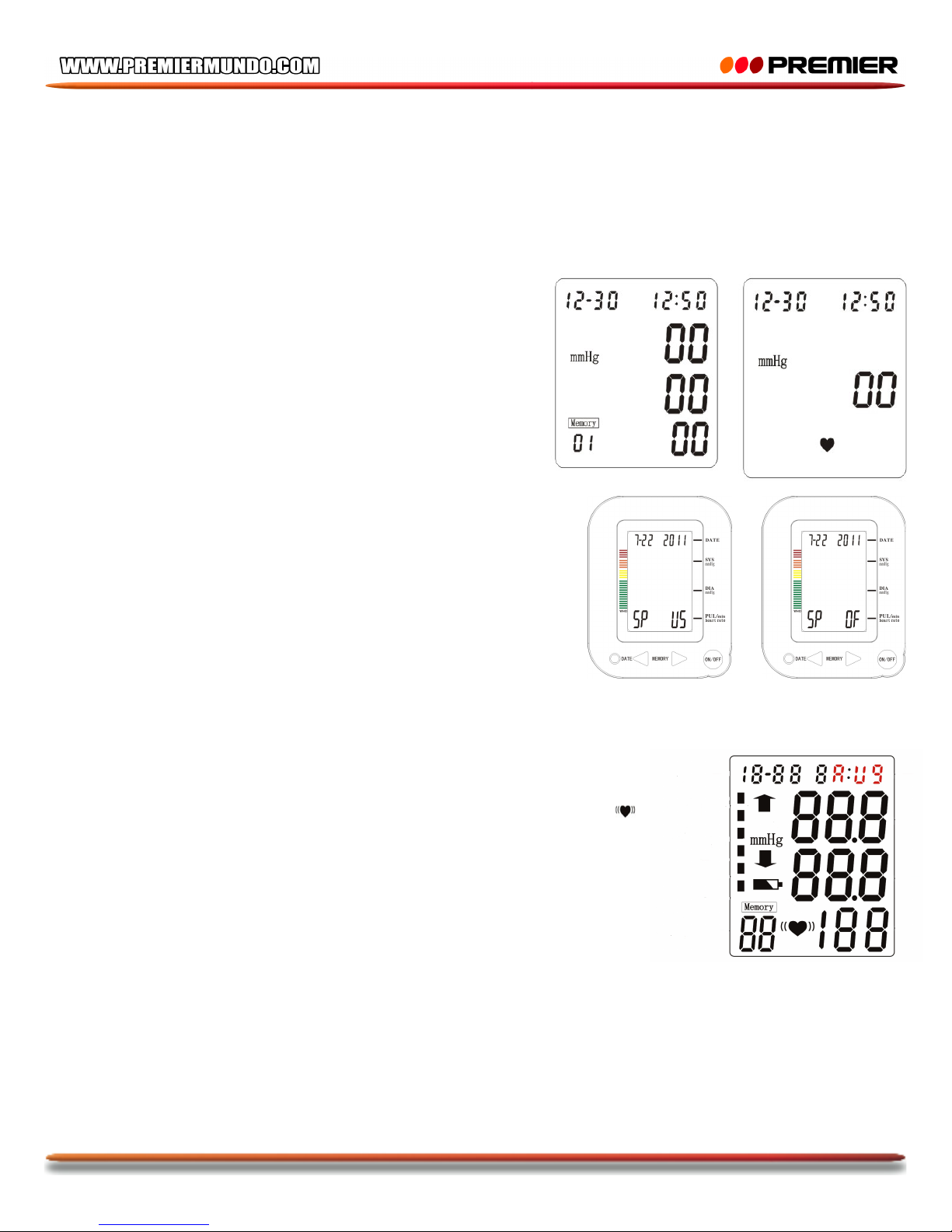

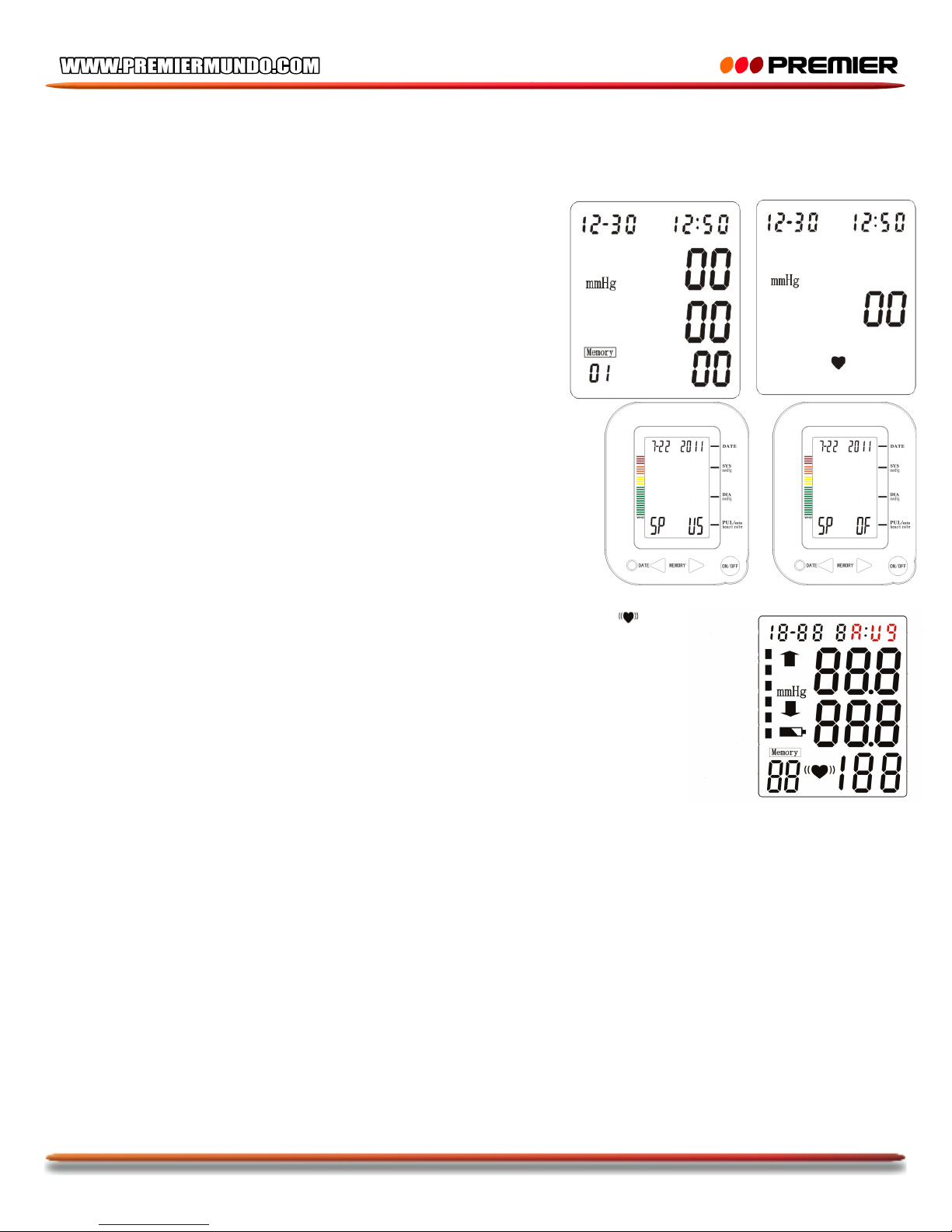

PANTALLA LCD PARA LA TOMA DE LA PRESIÓN SANGUÍNEA
Después de estar en una posición cómoda, presione el Botón de Encendido y Apagado. Primero,
aparecerán en la pantalla de la unidad números “8”, luego la pantalla mostrara “00”.
AJUSTE DEL RELOJ Y LA FECHA
• Cuando el monitor este apagado, presione el Botón
Ajustar por 3 segundos. El numero del año empezara a
parpadear en la pantalla LCD. Cuando el botón de
Ajuste es de nuevo presionado y liberado el Mes
empezara a parpadear. Repita el proceso para ajustar el
día del mes, la hora y los minutos.
• Cuando los números que desea ajustar estén
parpadeando, cada vez que presione y libere el botón
de Memoria, los números incrementaran de a uno a la
vez para el año, mes, día, hora y minutos.
• Cuando presione y libere el botón Ajuste, saldrá del modo de
ajuste de tiempo y fecha.
• Cuando las baterías de la unidad son reemplazadas, los
ajustes de tiempo y fecha deberán ser reajustados.
Nota: Las horas son mostrada de 1 a 24 Horas, en lugar de
12AM y 12PM.
INDICADOR DE ARRITMIA CARDIACA
Si es detectada arritmia cardiaca, el símbolo correspondiente se
encenderá en la pantalla LCD de la unidad.
LECTURA DEL PROMEDIO DE LAS 3 MEDICIONES
MAS RECIENTES (AUG)
• Cuando el monitor este apagado, presione y libere el botón de
Memoria. La pantalla LCD mostrara el símbolo “AUg” en la esquina de
la parte superior derecha.
• Cada vez que presione el botón Memoria, los datos aparecerán en la
pantalla LCD de la unidad.
BORRAR UNA MEDICIÓN DE LA MEMORIA
Presione y sostenga el botón Memoria hasta que todos los números cambien a “0”.
EVALUACIÓN DE LA PRESIÓN SANGUÍNEA PARA ADULTOS
Los siguientes parámetros para evaluar la presión arterial alta (sin considerar la edad o el sexo) se han
establecido como una guía de acuerdo a la WHO (Organización Mundial de la Salud). Tenga en cuenta
que otros factores de riesgo (por ejemplo, diabetes, obesidad, tabaquismo, etc) deben ser tenidos en
cuenta y pueden afectar estas cifras. Siempre consulte con su médico u otro profesional de la salud
para una evaluación precisa.
Page 7
P-6

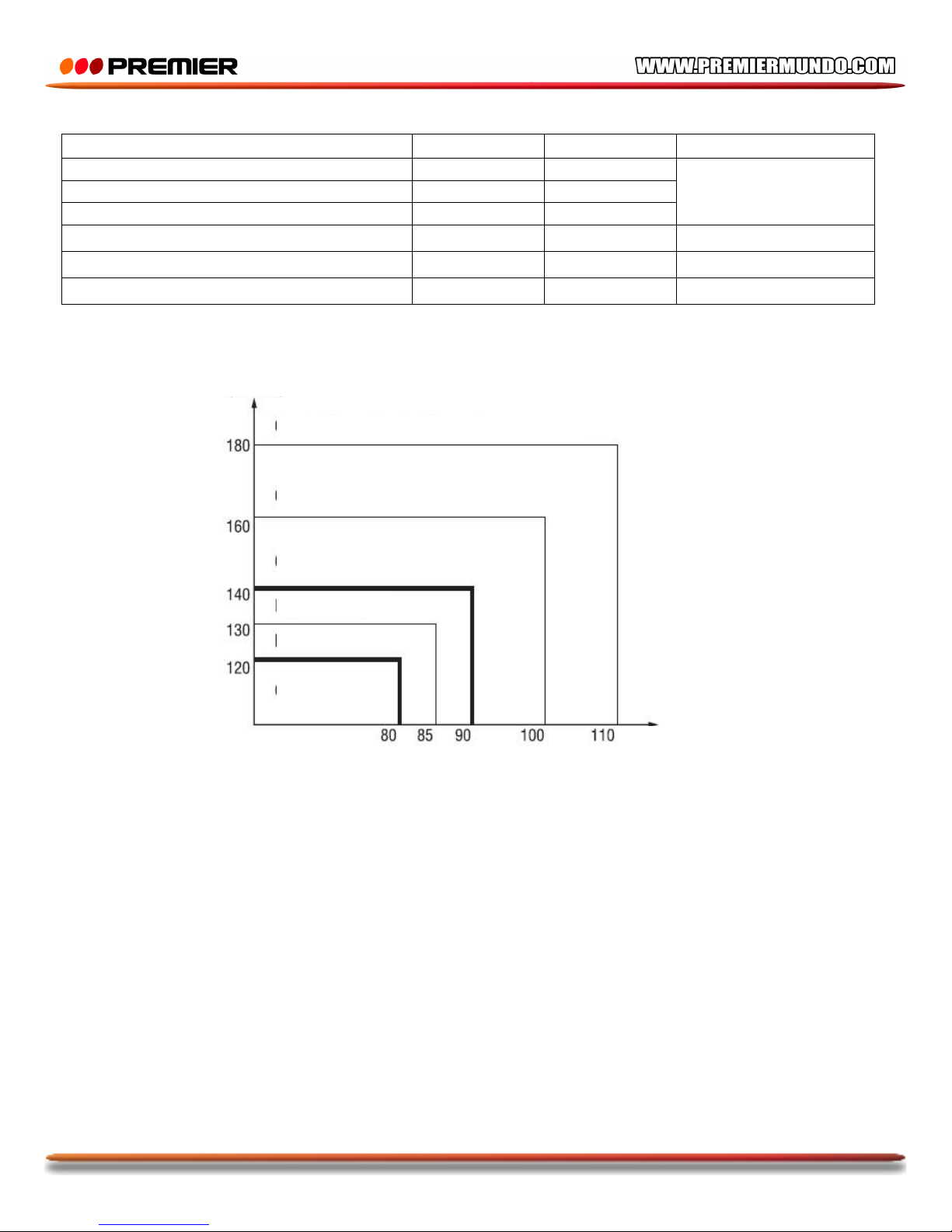

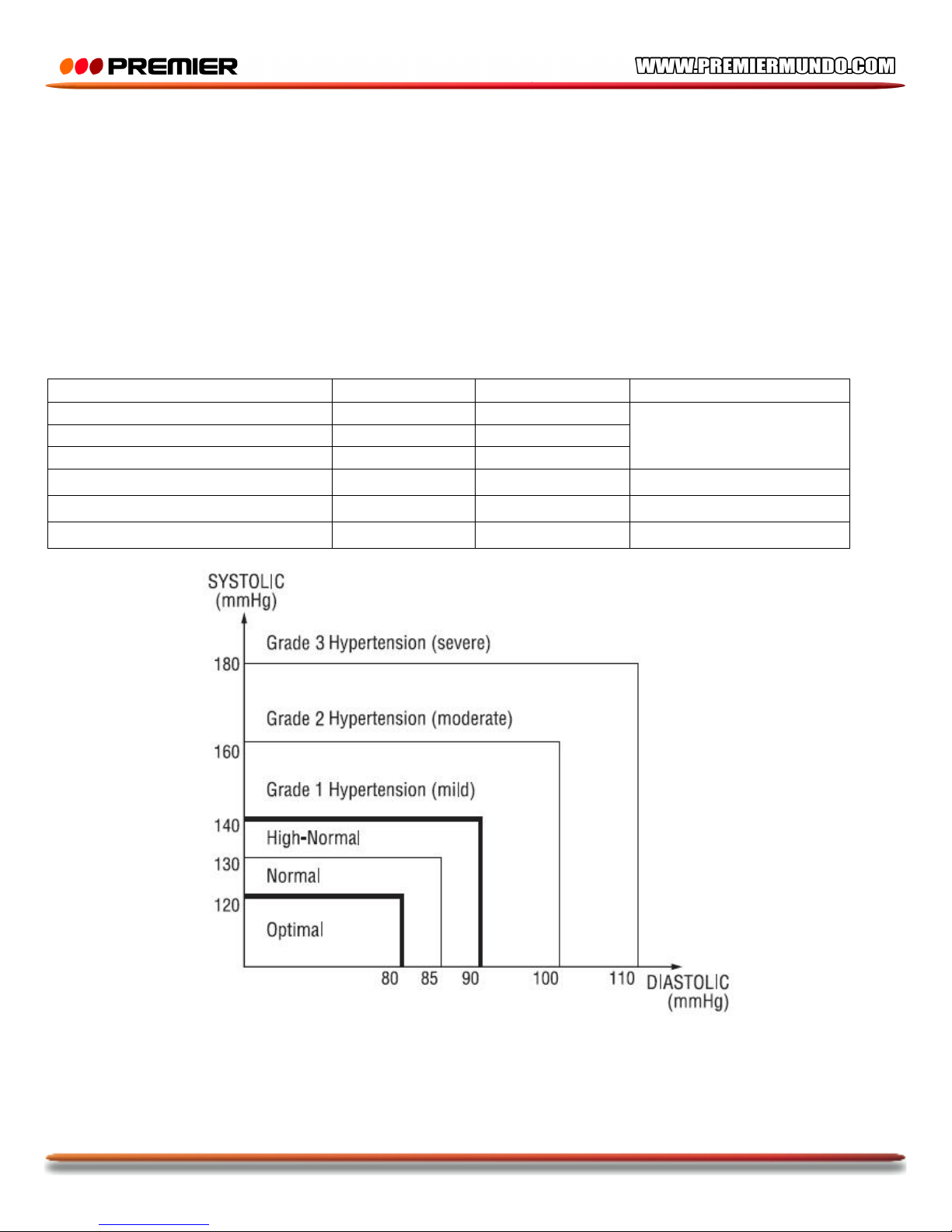

CLASIFICACIÓN DE LA PRESIÓN SANGUÍNEA (WHO)
ESPECIFICACIONES
Tipo: Oscilométrico; Inflamiento de aire automático por bomba de
aire y deflación automática.
Rango de medición: Presión: 40-280mmHg Pulso: 30-160 Pulsaciones
Precisión: Presión: Entre +/-5mmHg Pulso: Entre +/-5%
Fuente de potencia: 6V DC (4 baterías “AA”)
Vida útil de las baterías: 250 Veces Apróx. (180mmHg, una vez / día, 22ºC)
Ambiente de operación: Temperatura: 5-40ºC humedad: <85% RH
Ambiente de almacenamiento: Temperatura: -20-60ºC Humedad: <95% RH
Clasificación: Clase II, Tipo B
Dimensiones del brazalete: 220mm x 480mm (+/-5mm)
Memoria: 90 Mediciones incluyendo Fecha y Hora
Dimensiones: 141 x 121 x 82mm (LxWxH)
Peso: 340g
Clasificación de la presión sanguínea
SBP (mmHg)
DBP (mmHg)
Color del Indicador
Optima
<120
<80
Verde
Normal
120-129
80-84
Alta - Normal
130-139
85-89
Etapa 1 Hipertensión
140-159
90-99
Amarillo
Etapa 2 Hipertensión
160-179
100-109
Naranja
Etapa 3 Hipertensión
≥180
≥110
Rojo
Sistólica
(mmHg)
Diastólica
(mmHg)
Optima
Normal
Alta - Normal
Grado 1 – Hipertensión (Leve)
Grado 2 – Hipertensión (Moderada)
Grado 3 – Hipertensión (Severa)
Page 8
P-7
SOLUCIÓN DE PROBLEMAS
Problema
Posible causa
Posible solución
Aparece el símbolo de
batería baja en
pantalla “ ”
• La batería de la unidad esta
gastada
• Instale baterías nuevas en el
compartimiento de la unidad
Las mediciones esta
demasiado altas o
demasiado bajas
• El Sistema neumático esta
bloqueado o el brazalete está
envuelto con demasiada
fuerza.
• El sistema de presión era
inestable antes de realizar la
medición
• La posición del brazalete no
es correcta.
• Asegúrese que el brazalete esta
envuelto alrededor de su brazo
correctamente y vuelva a medir.
• Realice la medición de nuevo.
Permanezca calmado, no se mueva ni
hable durante la medición.
• Siéntese de manera cómoda.
Asegúrese que el brazalete esta al
mismo nivel de su corazón.
El símbolo de arritmia
cardiaca aparece en
pantalla
• Esta presentando arritmia
cardiaca
• Relájese por minutos y vuelva a
realizar la medición. Si el símbolo
aparece de nuevo, consulte con un
medico profesional
Operación incorrecta
• Se ha presentado alguna
interferencia al momento de
inflarse el brazalete u
operación incorrecta durante
la medición
• Refiérase a la sección “Realizar una
medición” y repita el proceso
nuevamente
SÍMBOLOS DE ERROR EN LA PANTALLA
Problema
Posible causa
Posible solución
“Er U”
Inflación insuficiente
Espere 5 minutos y realice la medición nuevamente.
Si el funcionamiento sigue siendo anormal, contacte a
un agente calificado para la revisión de la unidad
“Er H”
Inflación sobre 305mmHg
“Er 1”
Pulso indetectable
“Er 2”
Interferencia por radiación
Aléjese de las fuentes de radiación
“Er 3”
El resultado de la medición
aparece incorrecto
Realice la medición de nuevo
Page 9

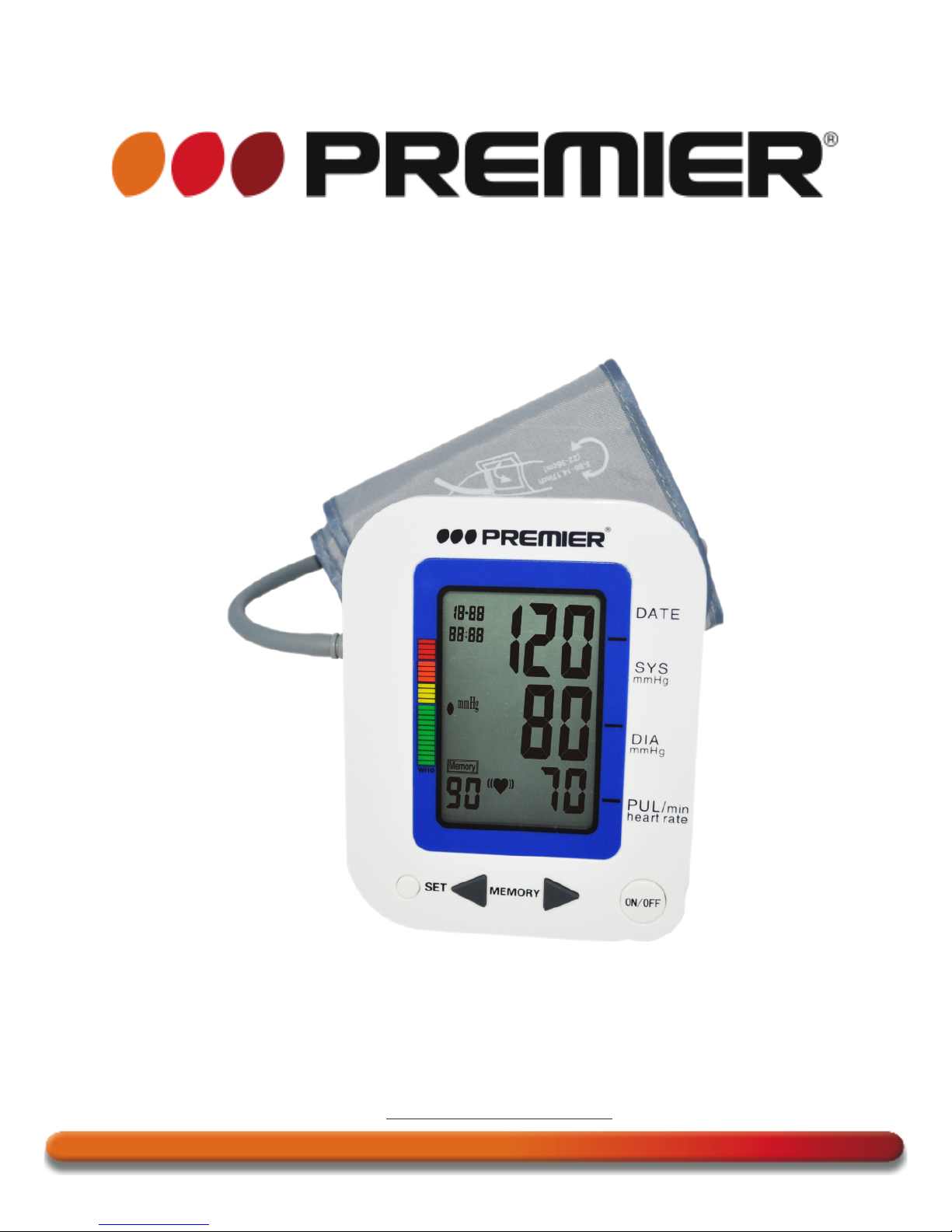

INSTRUCTION MANUAL
ARM BLOOD PRESSURE MONITOR
BP-4715
DEAR CUSTOMER
In order to achieve the best performance of your product, please read this instruction manual carefully
before using, and keep it for future reference.
If you need extra support, please write to [email protected]
Page 10
P-1
PREMIER CUSTOMER SERVICE
Venezuela:
0800 – ELECTRIC (353-2874)
Panama:
300-5185
Website
www.premiermundo.com
E-mail:
NOTE
This unit may be submitted to changes in specifications, characteristics and/or operation without prior
notice to the user, in order to continue improving and developing its technology.
Page 11
P-2
IMPORTANT INFORMATION
Please read this instruction manual thoroughly so that you completely understand the operations,
cautions, performance and limitations with this monitor. After reading this manual, please keep it
for future reference.
You should not use this blood pressure monitor for self-diagnosis, self-treatment or to change
medication without consulting your physician or other health care professional. Should you have
any doubt or question about your blood pressure measurements, you should consult your
physician or other health care professional.
This device is contained high-precision parts; therefore, avoid exposing it to extreme temperature
or humidity or to direct sunlight, shock and dust.
Do not attempt to calibrate or repair this monitor. If you have any questions regarding the
function or operation of this monitor, please contact our service agent so we can provide you with
accurate information.
Should the monitor or cuff need cleaning, use a dry, soft cloth or a cloth dampened with water
and a mild detergent. Never use alcohol, benzene, thinner or other harsh chemicals to clean the
monitor or cuff.
Remove and replace the batteries if the monitor is not used for more than 6 months. Alkaline
batteries recommended.
PRECAUTION FOR USE
The Arm Automatic Blood Pressure Monitor is designed to be operated by anyone who is eighteen years
and older or by medical professionals to monitor blood pressure (systolic and diastolic) and pulse rate.
BEFORE YOU START
Please make sure you have installed 4 “AA” (1.5 volt) batteries (alkaline batteries recommended), attach
the cuff to the monitor before using it. To install batteries (or replace them if the “Low Battery” symbol
appears on display), proceed as follows:
Battery Loading
★ Remove the battery compartment cover by gently pushing down on
arrow and sliding cover forward.
★ Place batteries with positive “+” and negative “-“ terminals into
compartment and make sure they matched the indicated terminals in
the compartment.
★ Close the battery cover by gently sliding it into the compartment and
pressing it into place.
Note：
★ When the LCD display shows “Low Battery” signal ,the batteries must be
replaced for accurate readings.
★ Do not use rechargeable batteries with a voltage of 1.2Veach because they are
not suitable for this product and will cause inaccurate readings.
★ Remove the batteries if the monitor will not be used for six month or longer to
Page 12
P-3
avoid damage from
the possibility of leaking batteries.
★ All the measurements will remain in the memory should the batteries become drained, removed, or
replaced.

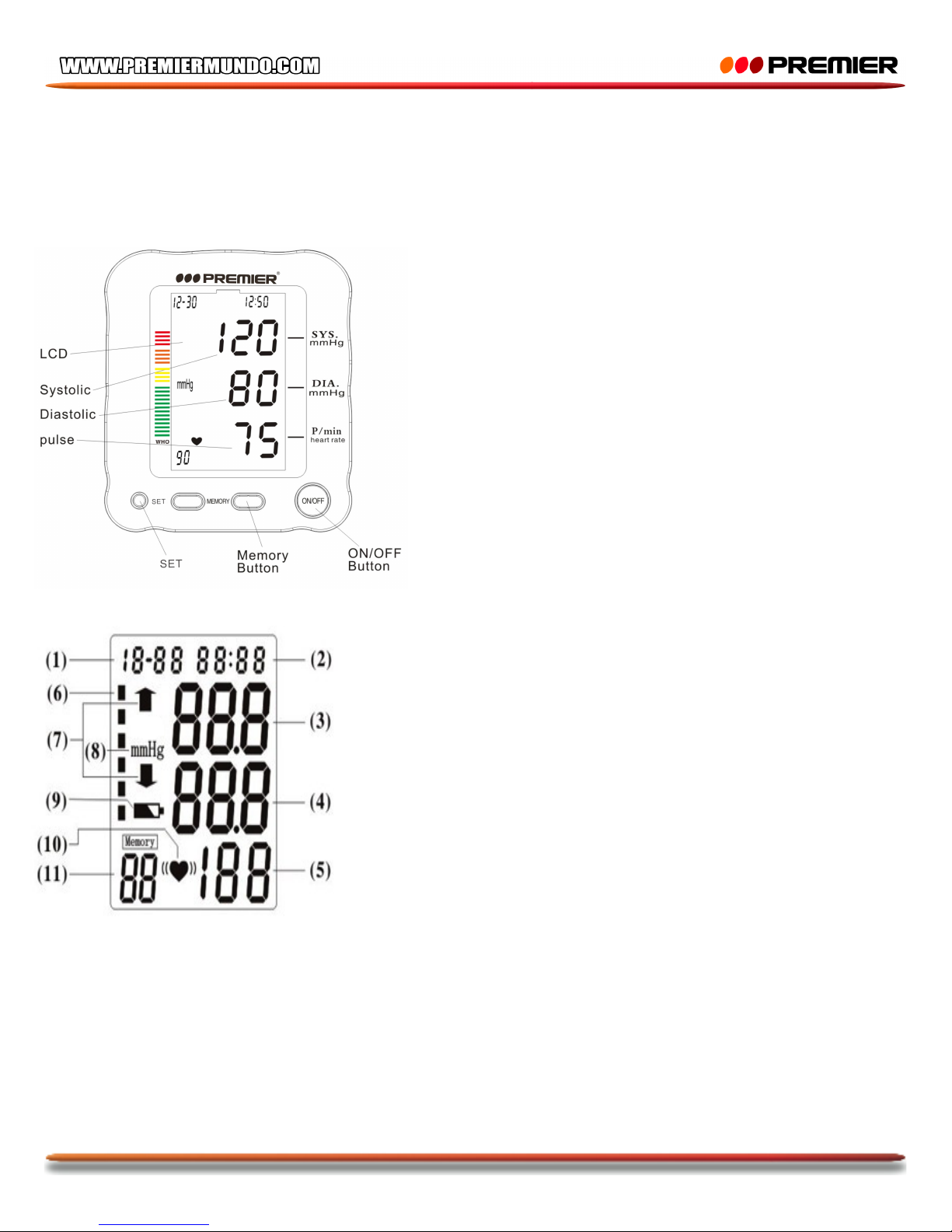

MONITOR COMPONENTS
DISPLAY OF LCD
TIPS FOR BLOOD PRESSURE MONITORING
★ Relax for about 5 minutes before measurement.
★ Do not smoke or ingest caffeine at least 30 minutes prior to measurement.
★ Remove any constricting clothing and place the cuff on a bare arm.
★ Keep still and do not talk until the measurement is complete.
★ The cuff must be neither too tight nor too loose. Using a little force, you should be able to place two
• “SET” Button / Clock Setting
• “MEMORY” Button /Measured Result
recall/ Clock Number Adjusting
• “ON/OFF” Button
• LCD Display
• Systolic Indicator
• Diastolic Indicator
• Pulse Indicator
Mode for LCD display:
(1) Date: Month - Day
(2) Time: Hour - Minute
(3) Systolic Blood Pressure (unit: mmHg)
(4) Diastolic Blood Pressure (unit: mmHg)
(5) Pulse (unit: beat/minute)
(6) WHO BP Classification Indicator
(7) Inflation / Deflation Indicator
(8) Blood Pressure Measurement Unit
(9) Low Battery Indicator
(10) Irregular heartbeat Indicator
(11) Memory Record Number
Page 13
P-4
fingers between the cuff and your arm.

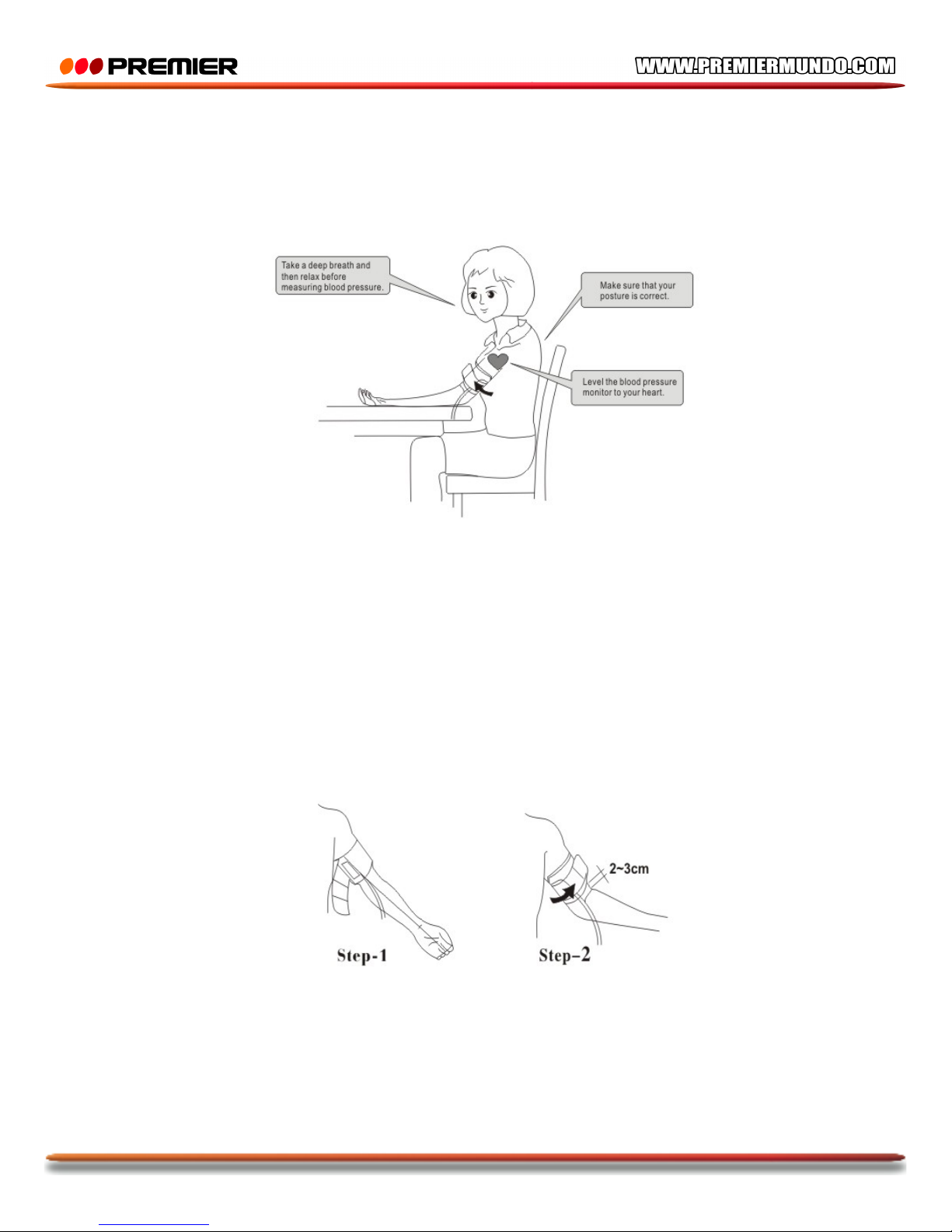

TAKING A MEASUREMENT
(1) POSTURE FOR TAKING BLOOD PRESSURE MONITOR
(2) HOW TO WRAP THE CUFF ON YOUR ARM?
★ Make yourself comfortable and sit-up straight
★ Place the arm with cuff in front of you on the table with the palm up
★ Cuff should be at the same height as your heart.
★ Place the cuff around a bare arm ½ or ¾ of an inch above the elbow joint.
★ Keep the cuff at the same level as your heart.
★ Unless your physician recommends otherwise, use the left arm to measure pressure.
★ The cuff should be snug but not too tight. You should be able to insert two fingers between the cuff
and your arm.
Page 14
P-5
LCD DISPLAY FOR TAKING BLOOD PRESSURE
After you are in a comfortable position, press the “ON/OFF” button. The device will verify itself showing
all “8s”, then LCD will show “00”.
CLOCK AND DATE ADJUSTMENT
★ When the monitor is turned off, press the ‘SET’
button for 3 seconds. The number of the year will blink
on the LCD display. When the ‘SET’ button is again
pressed and released, the month will blink. Repeat the
process and the day of the month, the hour and minute
will blink.
★ When the number that you wish to set is blinking, each
time you Press and release the ‘MEMORY’ button, the
number will increase by one for the year, month, day,
hour or minute.
Note: The hours are displayed as 1 through 24
Rather than 12 AM hours and 12 PM hours
★ When you again press and release ‘SET’ button, you exit
the time, and date adjusting mode.
★ When batteries are replaced, the time and date must be
reset.
IRREGULAR HEARTBEAT INDICATOR
If an irregular heartbeat is detected, the Irregular Heartbeat symbol
will appear and blink in the display window.
READING AN AVERAGE OF THE THREE MOST
RECENT MEASUREMENTS (AUG)
★ When the monitor is turned off, press and release the MEMORY
button. The LCD will display ‘AUg’ symbol on the right up corner of the monitor.
★ Each time that you again press and release the‘MEMORY’ button, the data will appear on the LCD
display.
Page 15
P-6
DELETING MEASUREMENT FROM THE MEMORY
Press and hold the ‘MEMORY’ BUTTON until all numbers change to ‘ZERO’.
EVALUATING BLOOD PRESSURE FOR ADULTS
The following standards for assessing high blood pressure (without regard to age or gender) have been
established as a guide according to WHO (World Health Organization). Please note that other risk
factors (e.g. diabetes, obesity, smoking, etc.) need to be taken into consideration and may affect these
figures. Always consult with your physician or other health care professional for accurate assessment.
WHO CLASSIFICATION OF BLOOD PRESSURE
Blood Pressure Classification
SBP (mmHg)
DBP (mmHg)
COLOR INDICATOR
Optimal
<120
<80
GREEN
Normal
120-129
80-84
High-Normal
130-139
85-89
Stage 1 Hypertension
140-159
90-99
YELLOW
Stage 2 Hypertension
160-179
100-109
ORANGE
Stage 3 Hypertension
≥180
≥110
RED
Page 16
P-7
SPECIFICATION
Model No.:
Type:
Measurement
Range:
Accuracy:
Power Supply:
Battery Life:
BP-4715
------------------------------------Oscillometric; Automatic air
inflation by air pump and
automatic deflation
------------------------------------Pressure: 40~280mmHg
Pulse: 30~160 Pulses
------------------------------------Pressure: within ±5mmHg
Pulse: within ±5%
6V DC (4 “AA” batteries)
------------------------------------Approx. 250 times
(180mmHg,
once /day, 22°C)
Operation
Environment:
Storage
Environment:
Classification:
Cuff Size:
Memory:
Dimensions:
Weight:
Temperature: 5~40°C
Humidity: < 85%RH
---------------------------------------Temperature: -20~60°C
Humidity: < 95%RH
Class II, type B
---------------------------------------220mm ~ 480mm (+/- 5mm)
---------------------------------------90 measurements including
date and time
---------------------------------141mm (5.5inch)------ (L)
121mm (4.7inch) ------(W)
82mm (3.2inch) ------- (H)
---------------------------------------340g (0.75 LB)
TROUBLE SHOOTING (1)
Abnormality
Probable Reason
Corrective action
LCD shows Low Batter
symbol
Batteries are low.
Install new batteries.
The unit does not
measure. Readings are
too high or too low.
Pneumatic system
blocked or cuff is too
tightly wrapped.
Make certain the cuff is wrapped
around your arm correctly and remeasure.
Pressure system was
unstable before
measurement.
Measure again. Stay calm. Do not
move or speak during measurement.
The cuff position is not
correct.
Sit comfortably and still. Make sure
the cuff is at the same level at your
heart.
An irregular heartbeat
symbol occurs.
Irregular heartbeat
Relax for about 5 minutes and
measure again. If the symbol appears
again, consult your physician or other
health care professional..
Incorrect operation
Some interference in
inflation or wrong
operation during
measuring
Refer to the inflation step in “Taking
blood pressure” and process again.
Page 17
P-8
TROUBLE SHOOTING (2)
Abnormality
Reason
Checkout
LCD shows “Er U”
Insufficient inflation
Wait for 5 minutes and re-measure.
If operation is still abnormal, contact
manufacture or agent
LCD shows “Er H”
Inflation over 305 mmHg
LCD shows “Er 1”
Undetectable the pulse
LCD shows “Er 2”
Radiation interference
Move away the radiation source
LCD shows “Er 3”
Measured result appears wrong
Measure again
Loading...
