Premiair EH1826 User guide [fr, en]

Page 1

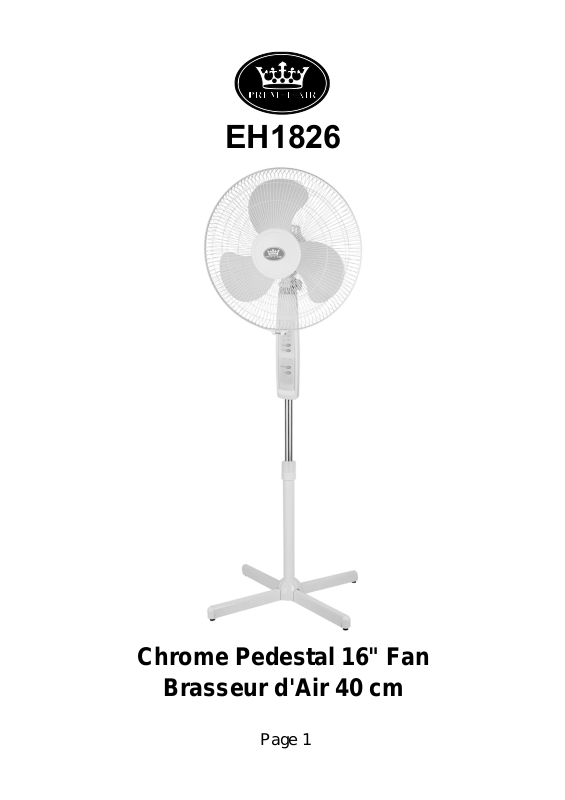

EH1826

Chrome Pedestal 16" Fan

Brasseur d'Air 40 cm

Page 2

IMPORTANT

Installer and Users please note:

These instructions should be read carefully and left with the user of the product
for future reference.

BEFORE USE

You must inspect the appliance including its cable and plug for any signs of
damage. If the product is damaged, DO NOT use it, and contact your supplier
immediately.

ASSEMBLY

• Interlock the two feet, place the lower sha ft on top of the
feet, and fix with four screws

.

•

Slide the motor assembly onto the telescopic shaft, and

tig

hten the thumb screw

.

•

Loosen the shaft clamp screw, pull the telescopic shaft to

the required height, and re-tigh te n th e c la mp screw.

• Ro

tate the guard retaining nut anticlockwise to remove it

from the motor housing. Locate the rear grille o n to the motor

housing and fix in place with
the guard retaining nut.

•

Place the blades on the
motor shaft, and locate the
peg on the shaft into the
recess at the back of the
blades. Fix the blades in
place using the bl

ade
retaining nut. Rotate
anticlockwise to tighten (it
has a left-handed thread)

•

Attach the front guard to the
rear grille using the guard
clamp, and tighten the fixi

ng

screw to retain in place.

Page 3

OPERATION

• Plug the mains lead into a 13 Amp mains socket.

• If c o nnecting via an extension lead, m a k e sure that the lead is rated at 3

Amps or more, and that it is fully unwound. If any other appliances are
connected to the same extension lead, make sure that it is rated for the total
power of all appliances connected.

• Switch the appliance on at the mains
socket.

• Press the ON/SPEED button on the
control panel (9) to start, then press it
again to select the speed:

• The L M or H indictor illuminates to sho w
which speed is selected (Low, Medium
or High)

• The MODE switch can be used to select
normal operation (“MODE” indicator
illuminates red) or to simulate a natura

l

br

eeze (“MODE” indicator illuminates

green)

• It is normal for the motor to become
warm in normal use.

• Unplug the appliance from the mains
when not in use.

• To select oscillation, press the oscillation
contol on top of the motor housing. To
turn off oscillation, pull the oscillator
lever upwards.

TIMER

The timer can be used to switch the fan off
automatically after a period of time in

increments of 30 minutes up to 7½ hours. To
activate the time, press the TIMER button repeatedly until the indicator shows the
required numb er of hou rs. (Add up the times of the indicators that are illuminated
–if “4 hours” and “1 hour” are illuminated then the timer is set for 5 hours).

The

fa

n will switch off after the selected tim e .

REMOTE CONTROL

The remote control can be used to switch the fan on and off, to select the speed
and the operating mode, and to set the timer. The buttons on the remote control
handset operate exactly the same as the buttons on the control panel.

Oscillation cannot be controlled from the remote control handset.

Page 4

PRODUCT SAFETY

• This appliance can be used by children aged from 8 years and above

and persons with reduced physical, sensory or mental capabilities or lack of
experience and knowledge if they have been given supervision or instruction
concerning use of the appliance in a safe way and unde rstand the hazards
involved.

• Children shall not play with the appliance.

• Cleaning and user maintenance shall not be ma de by children without

supervision.

• Place the appliance on a firm flat surface. Do not place on soft surfaces.

• For indoor use only.

• Do not use in close proximity to gas appliances.

• Do not use the appliance in locations where paint, petrol or other flammable

liquids are used or stored.

• Do not move the appliance whilst it is operating.

• Do not use in bathrooms, or in wet or damp locations.

• Do not use this appliance in the immediate surroundings of a bath, a shower

or a swimming pool.

• Do not place the mains lead beneath a carpet or rug.

• Do no insert any object into the appliance through the grilles. This may

damage the appliance or result in overheating or electric shock.

• The appliance is fitted with an overload cut-out which will operate if the motor

overheats or is stalled. If this happens, disconnect from the mains supply
immediately, and allow the motor to cool down.

PAT TESTING

When used in an office environment, this product must be safety-tested yearly by
a qualified electrician (PAT Tested) in order to comply with the Electricity a t Work
Regulations.

We recommend that it is PAT tested regularly when used in a domestic
environment.

GENERAL SAFETY REQUIREMENTS

Domestic wiring must be tested periodically by a qualified electrician at least once
every 10 years or at every change of occupancy.

For office and retail premises, and buildings such as village halls, the wiring must
be inspected at least once every 5 years.

It is recommended that all building be fitted with smoke alarms (it is mandatory for
new buildings).

Page 5

OPERATING COSTS

At time of going to press, the average cost of electricity is £0.13 per unit (kilowatt­hour). The amount you are being charged will be shown on your electricity bill. At
this cost, the EH1224 will cost 11p per day to run on the "low speed" setting, 12p
per day on the medium speed setting, or 15p per day to run on the "high speed"
setting.

MAINTENANCE

Before cleaning, turn the appliance off, and disconnect from the mains supply.
The appliance may then be cleaned using a damp cloth with a drop of washing-up
liquid to remove any du s t or dirt from the case. Do no use stronger detergents or
solvents as these may damage the paint finish.

Using a dry 1" (25mm) paint-brush, remove any dust from the grilles.
If the mains le a d is damaged, it must be replaced by the manufacturer or and

authorised service centre.

If the mains plug needs to be replaced, proceed as follows:

• Connect the brown wire to the terminal labelled "L".

• Connect the blue wire to the terminal labelled "N".

• Make sure that the cord-grip is positioned correctly

(over the outer sheath of the cable) a n d it fully
tightened.

• If the plug is fitted with a 13 A or 5 A fuse, replace it
by a 3 A fuse.

DISPOSAL AND RECYCLING

You must not dispose of this appliance with domestic household waste.
Most local authorities have specific collection system for appliances and disposal

is free of charge to the end-user.
When replacing an existing appliance with a similar new appliance your retailer

may take the old appliance for disposal.

Neutral

(Blue)

Live

(Brown)

Fuse

3A

Page 6

TECHNICAL SPECIFICATION

Dimensions: 1250×650×650 mm
Weight: 2.7 kg
Power supply: 230V AC
Power consumption: high speed: 40 W
Air flow high speed: 2950 m

3

/h
Operating current: high speed: 0.17 A
Air velocity: 2.35 m/s
Service value 0.88 m

3

/min.W

Noise: High speed 60 dBA

SERVICE WARRANTY

Prem-i-Air guarantees the product free from defects in materials and
workmanship for a period of twelve months.
Should this appliance be operated under conditions other than those
recommended, at voltages other than the vo ltage indicated on the appliance, or
any attempts made to service or modify the appliance, then the warranty will be
rendered void.
The product you buy may sometimes differ slightly from illustrations. This
warranty is in addition to, and does not affect, your statutory rights.
Our guarantee is administered by our retailers.
If your product arrives damaged, you must contact the retailer from wh o m you
bought it. The retailer's contact details will be on the invoice that arrived with the
product, or on the e-mail you received when you placed the order. Do not contact
Prem-i-air, only your retailer can arrange a replacement.
If your product fails within the guarantee period, firstly read the "fault finding"
section of this manual, because temperature and weather conditions can affect
the performance of certain products. If the pro duct needs to be repaired or
replaced, you must contact the retailer from whom yo u bo ug h t it.
The retailer's contact details will be on the in v o ic e that arrived with the product, or
on the e-mail you received when you placed the order.
If you have just received your product and require technical help in using it,
please call our Help Desk on [phone]

If you have any other technical queries about the product, please ca ll our Help
Desk on [phone].

Prem-i-Air Appliances Ltd.,

Lancots Lane, Sutton,

St. Helens, Merseyside.

WA9 3EX

website: www.prem-i-air.com

Page 7

IMPORTANT

INSTALLATEURS ET UTILISATEURS, VEUILLEZ NOTER :

Merci de lire et conserver précieusement cette notice d'utilisation.

AVANT UTILISATION

Veuillez vérifier que le ventilateur ainsi que son cordon d'alimentation et la prise
ne sont pas endommagés. Si cela est le cas, NE l'utilisez PAS et contactez votre
revendeur.

ASSEMBLAGE

Enclenchez les deux pieds, placez le mât
inférieur sur le h a ut des pieds et fixez avec
quatre vis.
Glissez le moteur sur le mât télescopique et
serrez la vis de serrage du bloc moteur.
Dévissez la bague de serrage, réglez le mât
télescopique à la h a u te u r désirée puis

resserrez la bague de serrage.
Tournez l'écrou de fixation de la grille dans le sens
inverse des aiguilles d'une montre pour l'e nlever du

bloc moteur. Placez la g rille
arrière sur le carter du bloc
moteur et fixez à l'aide de
l'écrou de fixation de la grille.

Placez les pales du
ventilateur sur l'axe du
moteur, et placez la
cheville dans
l'emplacement prévu à
cet effet à l'arrière des
pales. Fixez les pales à
l'aide des écrous de
fixation fournis. Tournez
dans le sens inverse des
aiguilles d'une montre
pour serrer (filetage à
gauche).

Fixez la grille avant sur

la grille arrière en
utilisant le trou de

serrage de la vis et

serrez la vis de fixation

pour maintenir en place

Page 8

CONSIGNES DE SECURITE

• Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et par des
personnes dont les capacités physiques, sensorielles ou mentales sont
diminuées ou manquant d'expérience ou de connaissances uniquement sous
la surveillance d'un adulte qui leur aura appris à utiliser l'appareil et leur aura
expliqué les risques encourus.

• Les enfants ne doivent pas jouer avec l'appareil.

• Ne pas utiliser à proximité d'appareils à gaz.

• Ne pas utiliser le ventilateur s'il n'est pas installé correctement.

• Ne pas couvrir pendant l'utilisation.

• Ne placez pas le cordon d'alimentation sous un tapis ou une carpette.

• N'utilisez pas le ventilateur dans des endroits où sont stockés ou utilisés de

la peinture, de l'essence o u d'autres liquides inflammables.

• N'insérez pas d'objets dans les grilles du ventilateur. Cela endommagerait
l'appareil et pourrait provoq uer une surchauffe ou un choc électrique.

• N'utilisez pas ce ventilateur dans les alentours immédiats d'une baignoire,
douche ou piscine.

• Ce ventilateur est équipé d'un système de coupure en cas de surchauffe qui
s'activera si le m oteur surchauffe ou se bloque. Si cela se produit,
débranchez immédiatement l'appareil et laissez le moteur refroidir.

TEST DE CONFORMITE

Si vous utilisez ce ventilateur en milieu professionnel, il doit être testé par un
électricien qualifié qui confirmera la conformité aux normes de sécurité électrique

en vigueur.
Nous vous conseillons d'effectuer également cette vérification pour un usage
domestique.

CONSIGNES GENERALES DE SECURITE

Il est recommandé de faire vé rifie r le câblage électrique de votre habitation tou s
les 10 ans par un électricien qualifié ou à chaque changement de domicile.

En milieu professionnel, ce contrôle doit être effectué tous les 5 ans.

Il est fortement conseillé d'équiper les locaux professionnels ou d omestiques

avec des détecteurs de fumée (ceci est obligatoire pour tout nouveau bâtiment).

Page 9

FONCTIONNEMENT

 Branchez le cordon d'alimentation dans une prise secteur.
 Si vous utilisez une rallong e , v é r ifie z q u e le c ordon est calibré à 3 Ampères ou

plus et que la rallonge est complètement déroulée. Si d'autres appareils sont
connectés sur la même rallonge, vérifiez que celle-ci est calibrée pour supporter
la puissance totale de tou s les appareils branchés.

 Allumez l'appareil.
 Appuyez sur le bouton ON/SPEED du panneau de contrôle ( 9 ) p o u r l'a llu mer

puis appuyez de nouveau pour sélectionner la vitesse :
Les témoins lumineux L, M ou H indiquent la vitesse sélectionnée : L = faible,
M = moyenne, H = élevée
Le commutateur MODE peut être utilisé pour sélectionner le fonctionnement
normal (le témoin lumineux MODE s'allume en rouge) ou pour simuler une brise
naturelle (le témoin lumineux MODE s'allume en vert).
Pour sélectionner l'oscillation, appuyez sur le levier d'oscillation (7). Pour arrêer
l'oscillation, tirez le levier d'oscillation vers le haut.

PROGRAMMATEUR

Le programmateur peut être utilisé pour éteindre automatiquement le ventilateur
après une période de 1, 2, 4 ou 8 heures. Pour activer la programmation,
appuyez sur le bouton TIMER plusieurs fois jusqu'à ce que l'écran affiche le
nombre d'heures souhaité.
Le ventilateur s'éteindra une fois la durée écoulée.

TELECOMMANDE

La télécommande peut être utilisée pour allumer ou éteindre le ventilateur, pour
sélectionner la vitesse et le mode de fonctionnement, et pour régler le
programmateur. Les boutons de la télécommande fonctionnent exactement de la
même façon que les boutons du panneau de contrôle.
L'oscillation ne peut pas être contrôlée à partir de la télécommande.

COUT DE FONCTIONNEMENT

Le coût moyen de l'électricité en France est de 0,14€ par unité (kilowatt-heure).
A ce tarif, le ventilateur consommera 0,17€ par jour.

Page 10

ENTRETIEN

Avant le nettoyage, éteignez le ventilateur et débranchez-le. Cet appareil doit être
nettoyé uniquement avec un chiffon doux et une goutte de liquide vaisselle pour
enlever la poussière ou la saleté. Ne pas utiliser de détergents ou solvants

puissants
car cela endommagerait la finition peinture.
Utilisez un pinceau sec de de 25mm pour enlever la poussière des grilles.

• Si le cordon d'alimentation est endommagé, il doit être remplacé par un
technicien agrée.

• Si la prise doit être changée, adressez-vous à un électricien qualifié.

• Il faut connecter la câble marron sur la borne libellée ''L'',

• le câble bleu sur la borne libellée ''N'' et le câble vert/jaune sur la borne

libellée ''E'' ou portant le symbole terre.

• Vérifiez que le serre-câble est bien positionné (sur la gaine extérieure du
câble) et bien serré.

ELIMINATION ET RECYCLAGE

Vous ne devez pas jeter cet appareil avec les ordures ménagères.
La plupart des communes possèdent un système de collecte spécifique et gratuit
pour les appareils ménagers usagés.
Si vous remplacez votre ancien appareil par un nouveau modèle similaire, votre
revendeur peut se charger du recyclage.

Page 11

CARACTERISTIQUES TECHNIQUES

Dimensions : 1250×650×650 mm
Poids : 2,7 kg
Alimentation : 230 V
Consommation Vitesse élevée : 40 W
Débit d'Air : Vitesse élevée : 2950 m

3

/h
Vitesse d’Air : 2,35 m/s
Courant de fonctionnement Vitesse élevée : 0,17 A
Nuisance Sonore : Vitesse élevée : 60 dBA
Valeur Service : 0,88 m

3

/min.W

Page 12

GARANTIE

• Prem-I-Air garantit ce produit contre tout défaut de fabrication ou de

matériaux pendant deux ans.

• Si ce radiateur est utilisé dans des conditions autres que celles

recommandées dans cette notice, à des tens ion s autres que celles indiqué es
sur l'appareil, la garantie est annulée. De même, toute tentative de réparati

on

ou

modification annulera la garantie.

• Le produit que vous avez acheté peut différer légèrement de l'illustration.

• Cette garantie est en sus, et n'affecte pas vos droits statutaires.

• Notre garantie est gérée par nos revendeurs.

• Si votre produit arrive endommagé, vous devez contacter votre revendeur

chez lequel vous avez acheté votre produit.

• Les coordonnées du revendeur sont indiquées sur la facture voyageant avec

le produit, ou sur l'e-mail que vous avez reçu quand vous avez passé votre
commande. Ne contactez pas Prem-i-air, seul votre revendeur peut
s'occuper du remplacement du produit.

• Si votre appareil tombe en panne pendant la période de garantie, veuillez

tout d'a b o rd consulter la section "défauts de fonctionnement" de v o tre notice
d'utilisation, car la température et les conditions climatiques peuvent affecter
la performance de certains produits

.

• Si le produit doit être réparé ou remplacé, vous devez contacter le revendeur

qui vous a vendu l'appareil.

• Les coordonnées du revendeur sont indiquées sur la facture voyageant avec

le produit, ou sur l'e-mail que vous avez reçu quand vous avez passé votre
commande.

• Si vous avez reçu votre produit et avez besoin d'assistance technique

concernant son utilisation, nous vous remercions de bien vouloir contacter
notre service d'assistance au 01.30.34.48.60.

ALTAI EUROPE Ltd

Z.A. Du Bel Air

17 D rue de Creil

95340 BERNES-SUR-OISE

website: www.prem-i-air.com
