PR electronics PRetop 5334 Safety Instructions

Programmable displays with a wide se­lection of inputs and outputs for display of temperature,
volume and weight, etc. Feature linearisation, scaling,
and difference measurement functions for programming
via PReset software.

Interfaces for analogue and digital
signals as well as HART

®

signals between sensors / I/P
converters / frequency signals and control systems in Ex
zone 0, 1 & 2 and for some modules in zone 20, 21 & 22.

Galvanic isolators for analogue and digital

signals as well as HART

®

signals. A wide product range
with both loop-powered and universal isolators featuring
linearisation, inversion, and scaling of output signals.

PC or front programmable modules with
universal options for input, output and supply. This range
offers a number of advanced features such as process
calibration, linearisation and auto-diagnosis.

A wide selection of transmitters for DIN
form B mounting and DIN rail modules with analogue
and digital bus communication ranging from application­specifi c to universal transmitters.

Displays

Temperature

Isolation

Ex interfaces

Universal

DK

UK

FR

DE

Side 1

Page 13

Page 25

Seite 37

SIGNALS THE BEST

5334

2-Wire Programmable
Transmitter

No. 5334V106-IN (0934)
From ser. no. 060160001

2-TRÅDS

PROGRAMMERBAR TRANSMITTER

PRetop 5334

Indholdsfortegnelse

Sikkerhedsinstruktion ......................................................... 2

EF-overensstemmelseserklæring ....................................... 3

Anvendelse ......................................................................... 4

Teknisk karakteristik ........................................................... 4

Montage / installation ......................................................... 4

Applikationer ...................................................................... 5

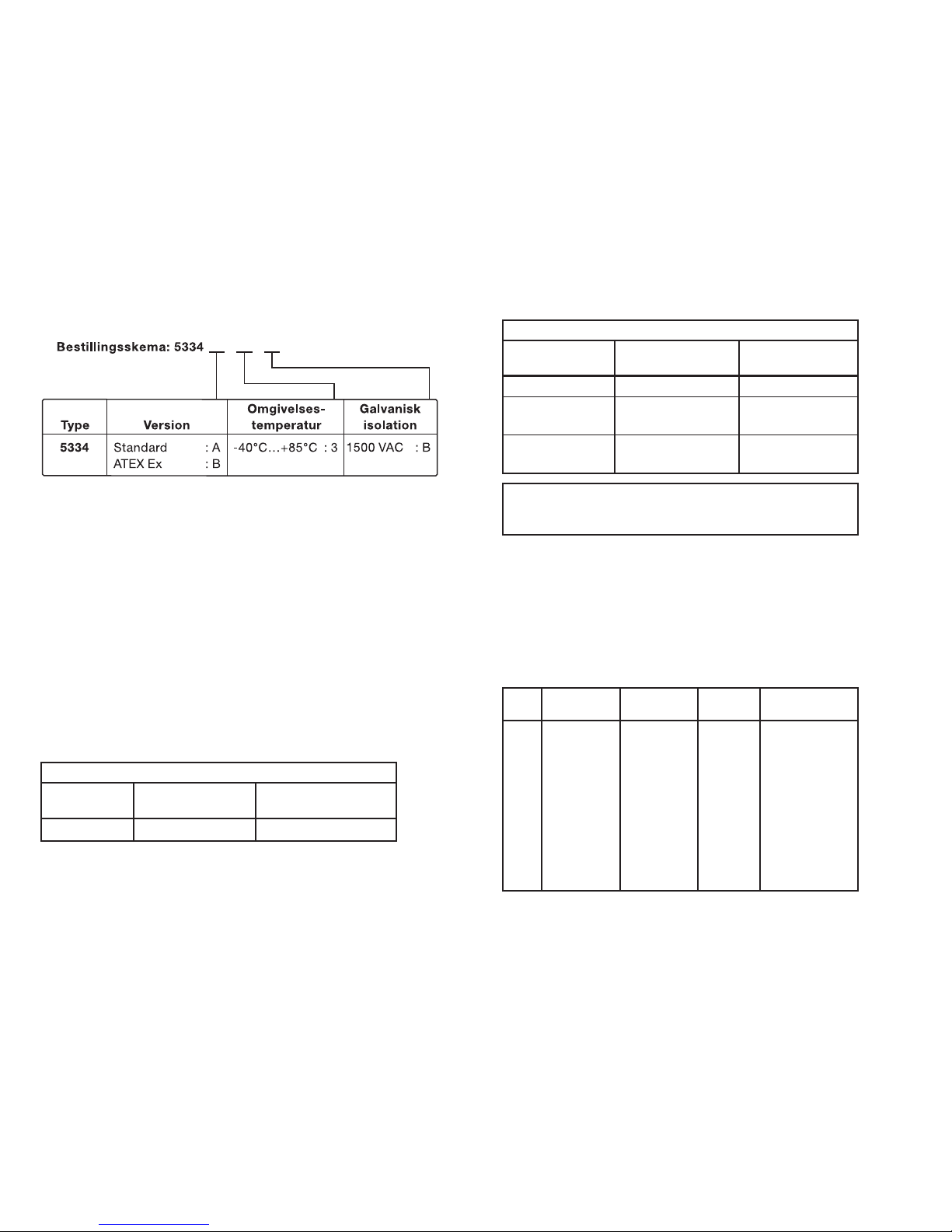

Bestillingsskema ................................................................. 6

Elektriske specifikationer.................................................... 6

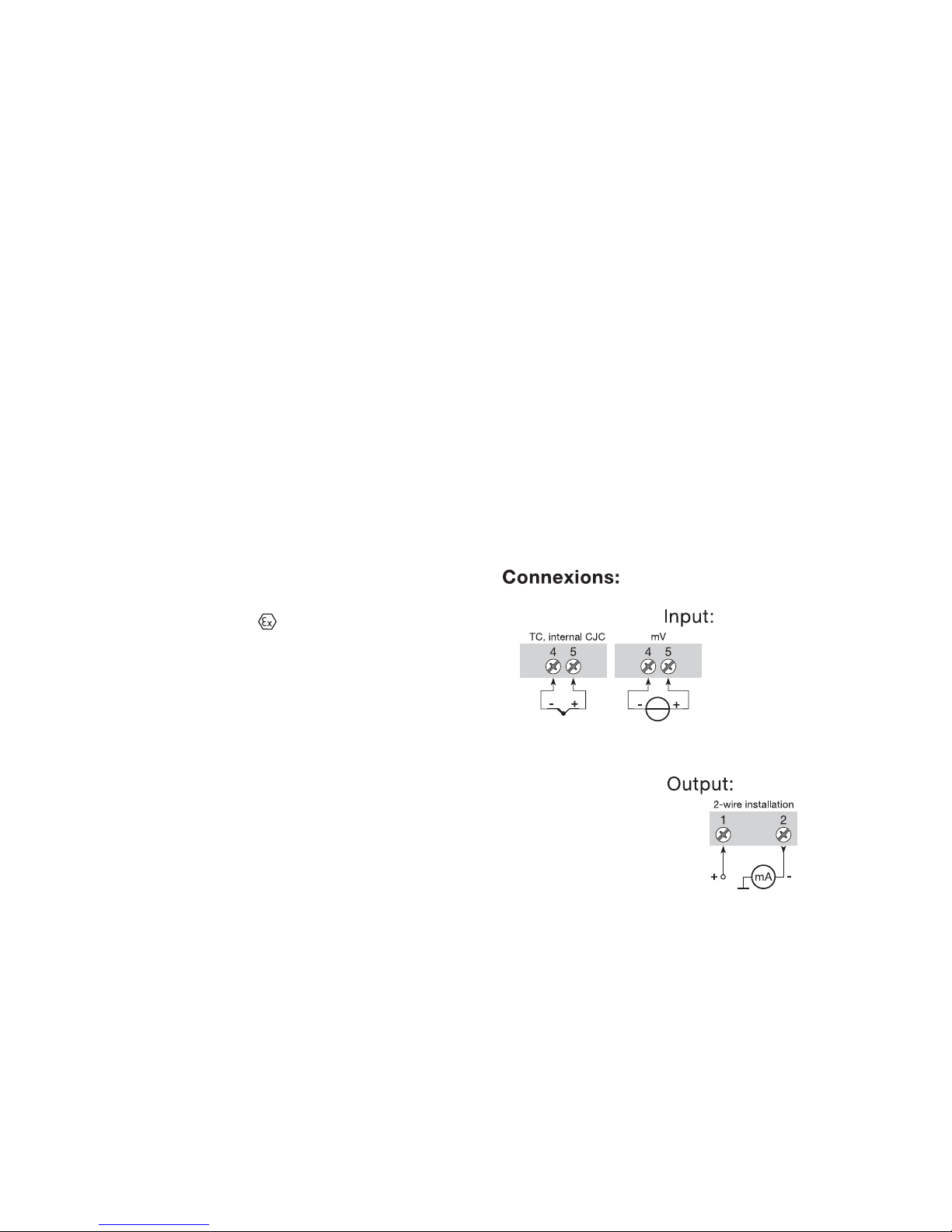

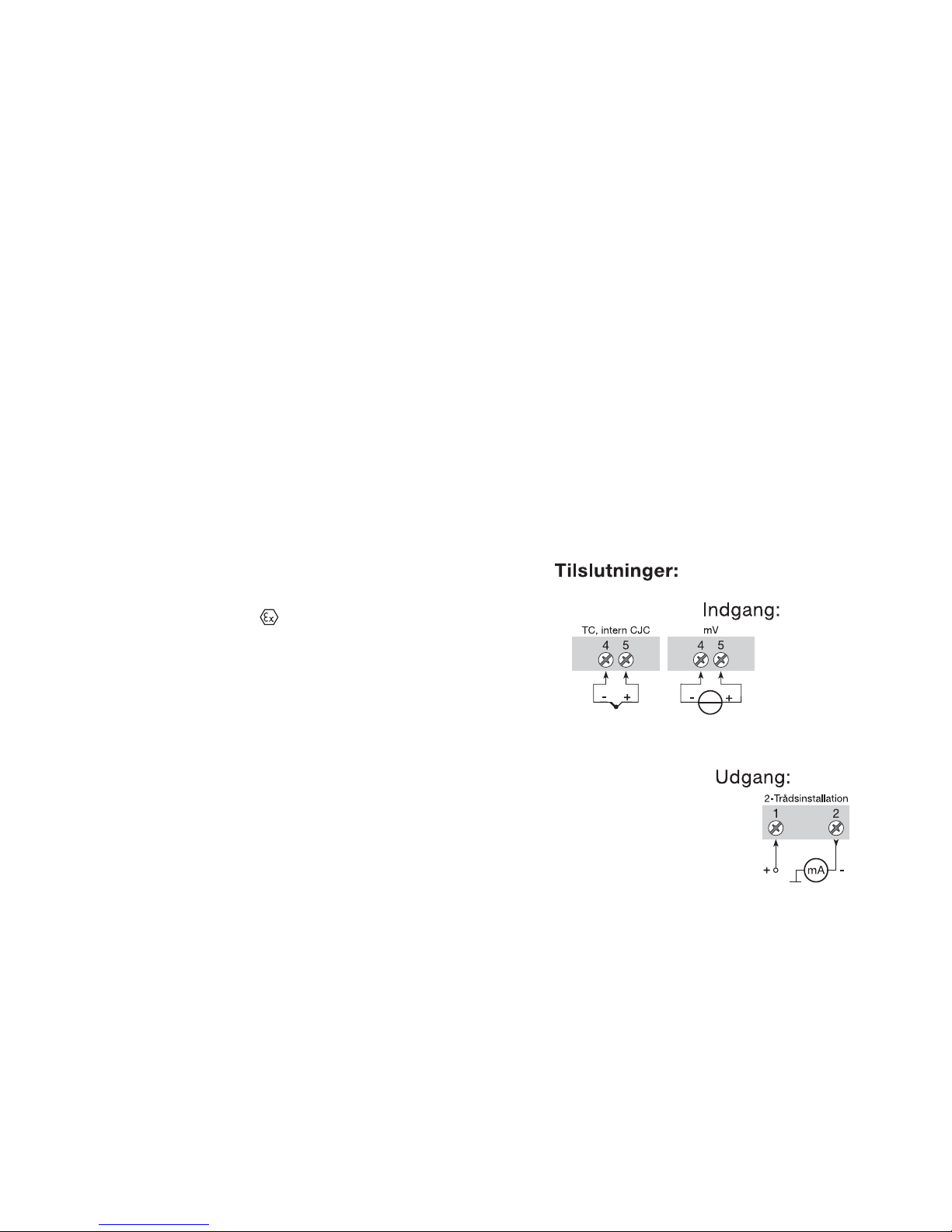

Tilslutninger ........................................................................ 9

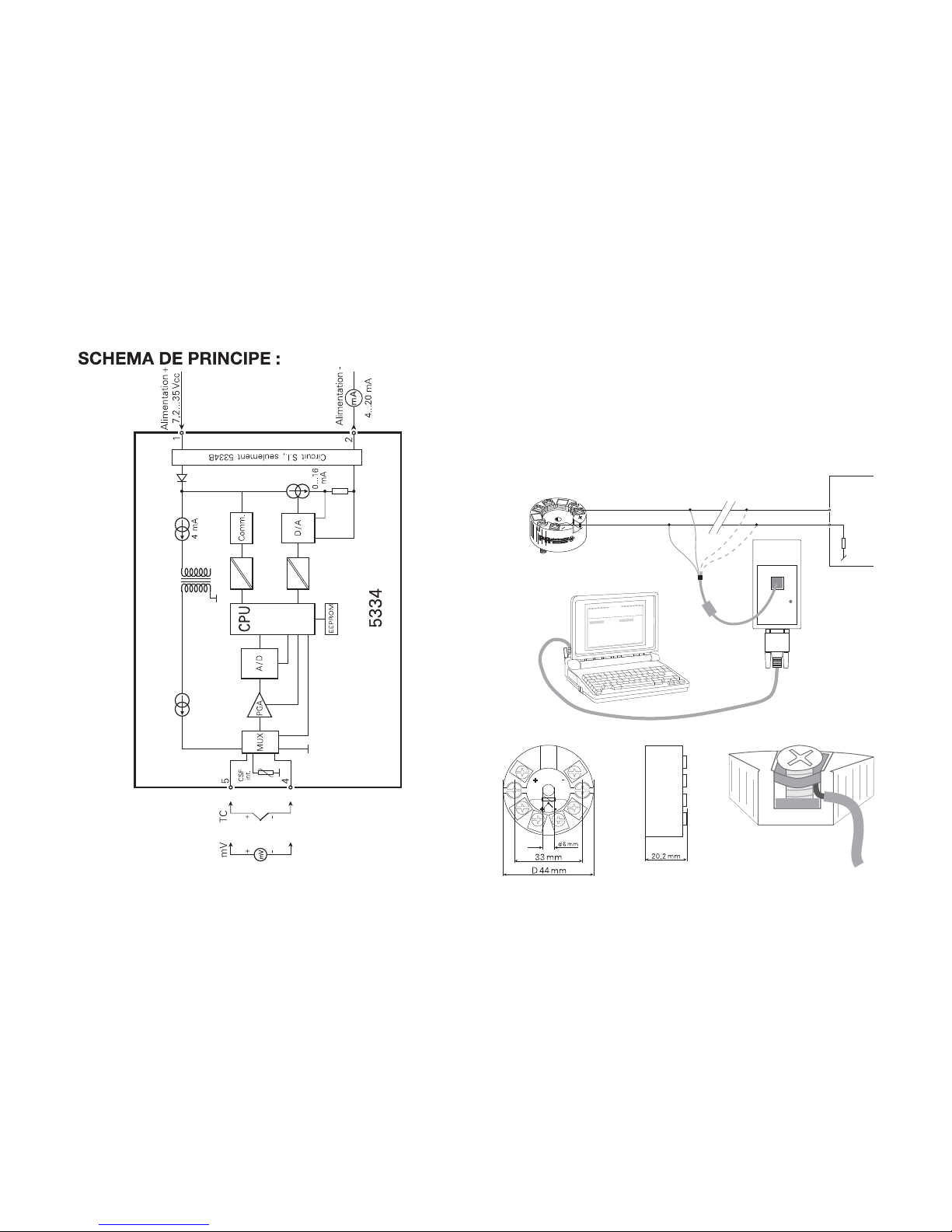

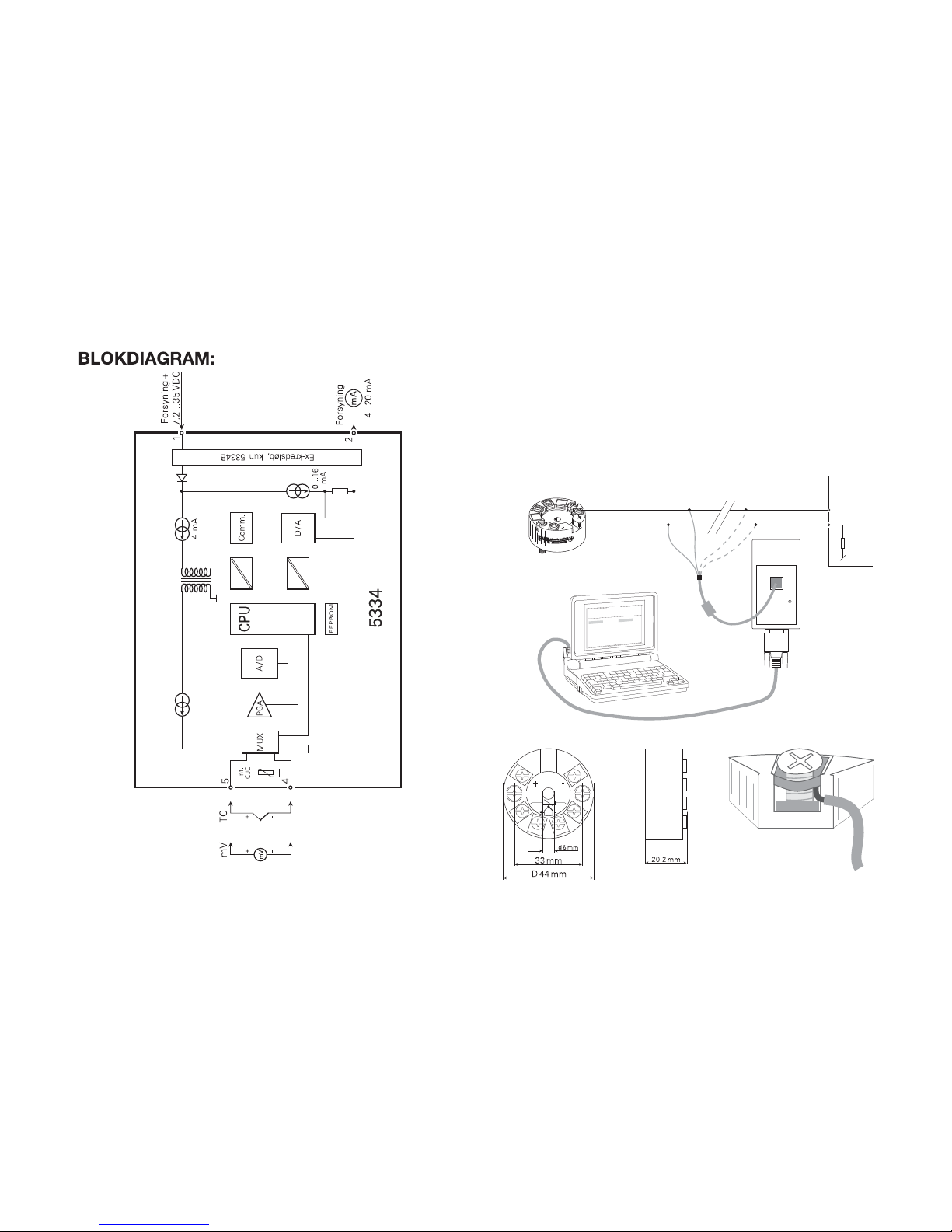

Blokdiagram ....................................................................... 10

Programmering ................................................................... 11

Mekaniske specifikationer .................................................. 11

Montage af følerledninger .................................................. 11

1

3

Sikkerhedsinstruktion

Ex-installation:

For sikker installation af 5334B i eksplosionsfarligt område skal følgende over-

holdes. Installation må kun foretages af kvalificeret personale, der er bekendt
med de nationale og internationale love, direktiver og standarder, der gælder
for området.

Produktionsår fremgår af de to første cifre i serienummeret.

Følerkredsløbet er ikke ufejlbarligt galvanisk isoleret fra indgangskredsløbet,

men den galvaniske isolation mellem kredsene kan modstå en testspænding
på 500 VAC i 1 minut.

Transmitteren skal monteres i et hus, der giver en tæthedsgrad på mindst IP20.

I eksplosive atmosfærer forårsaget af en blanding af luft og støv:

Transmitteren må kun installeres i områder med potentiel eksplosionsfare på

grund af brændbart støv, når modulet et monteret i et form B hus i overens­stemmelse med DIN 43729. Huset skal have en tæthedsgrad på mindst IP 6X
i overensstemmelse med EN 60529 og skal være egnet til den pågældende
applikation samt være installeret korrekt.

Der må kun anvendes kabelforskruninger og blindstik, som egner sig til den

pågældende applikation og som installeres korrekt.

Hvis omgivelsestemperaturen  60°C, skal der bruges varmebestandige kabler

med specifikationer på mindst 20K over omgivelsestemperaturen.

Særlige betingelser for sikker anvendelse:

Hvis huset, hvori transmitteren er monteret, er lavet af aluminium og installeret i

zone 0, 1 eller zone 20, 21 eller 22, må det i vægt højest have et totalindhold
af 6% magnesium og titanium.

Den omgivende kapsling skal konstrueres / installeres således, at der selv ved

sjældent opstående hændelser ikke er risiko for antændelse på grund af stød
og friktionsgnister.

2

EF-OVERENSSTEMMELSESERKLÆRING

Som producent erklærer

PR electronics A/S
Lerbakken 10
DK-8410 Rønde

hermed at følgende produkt:

Type: 5334
Navn: 2-Tråds programmerbar transmitter

er i overensstemmelse med følgende direktiver og standarder:

EMC-direktivet 2004/108/EF og senere tilføjelser

EN 61326-1 : 2006

For specifikation af det acceptable EMC-niveau henvises til modulets

elektriske specifikationer.

ATEX-direktivet 94/9/EF og senere tilføjelser

EN 50014 : 1997 + A1, A2, EN 50020 : 2002,
EN 50284 : 1999, IEC 61241-0 : 2004 og
IEC 61241-11 : 2005
ATEX-certifikat: KEMA 06ATEX0062 X (5334B)

Der kræves ingen ændringer i produktet for at opnå overensstemmelse med de

nye standarder:

EN 60079-0 : 2006 og EN 60079-11 : 2007

Bemyndiget organ

KEMA Quality B.V. (0344)
Utrechtseweg 310, 6812 AR Arnhem
P.O. Box 5185, 6802 ED Arnhem
The Netherlands

Rønde, 7. april 2009 Peter Rasmussen
Producentens underskrift

4 5

2-TRÅDS PROGRAMMERBAR TRANSMITTER

PRetop 5334

• Indgang for TC

• Høj målenøjagtighed

• Galvanisk isolation

• Programmerbar følerfejlsværdi

• Kan monteres i DIN form B følerhoved

Anvendelse:

• Lineariseret temperaturmåling med termoelementføler.

• Forstærkning af bipolære mV-signaler eventuelt lineariseret efter defineret
lineariseringsfunktion til et 4...20 mA signal.

Teknisk karakteristik:

• PR5334 kan af brugeren i løbet af få sekunder programmeres til at måle inden
for alle normerede TC-temperaturområder.

• CJC-kompensering med indbygget temperaturføler.

• Der er løbende sikkerhedscheck af gemte data.

Montage / installation:

• Kan monteres i DIN form B følerhoved eller på DIN-skinne med PR-beslag
type 8421.

• NB: Som Ex-barriere for 5334B anbefaler vi 5104B, 5114B eller 5116B.

+

-

+

-

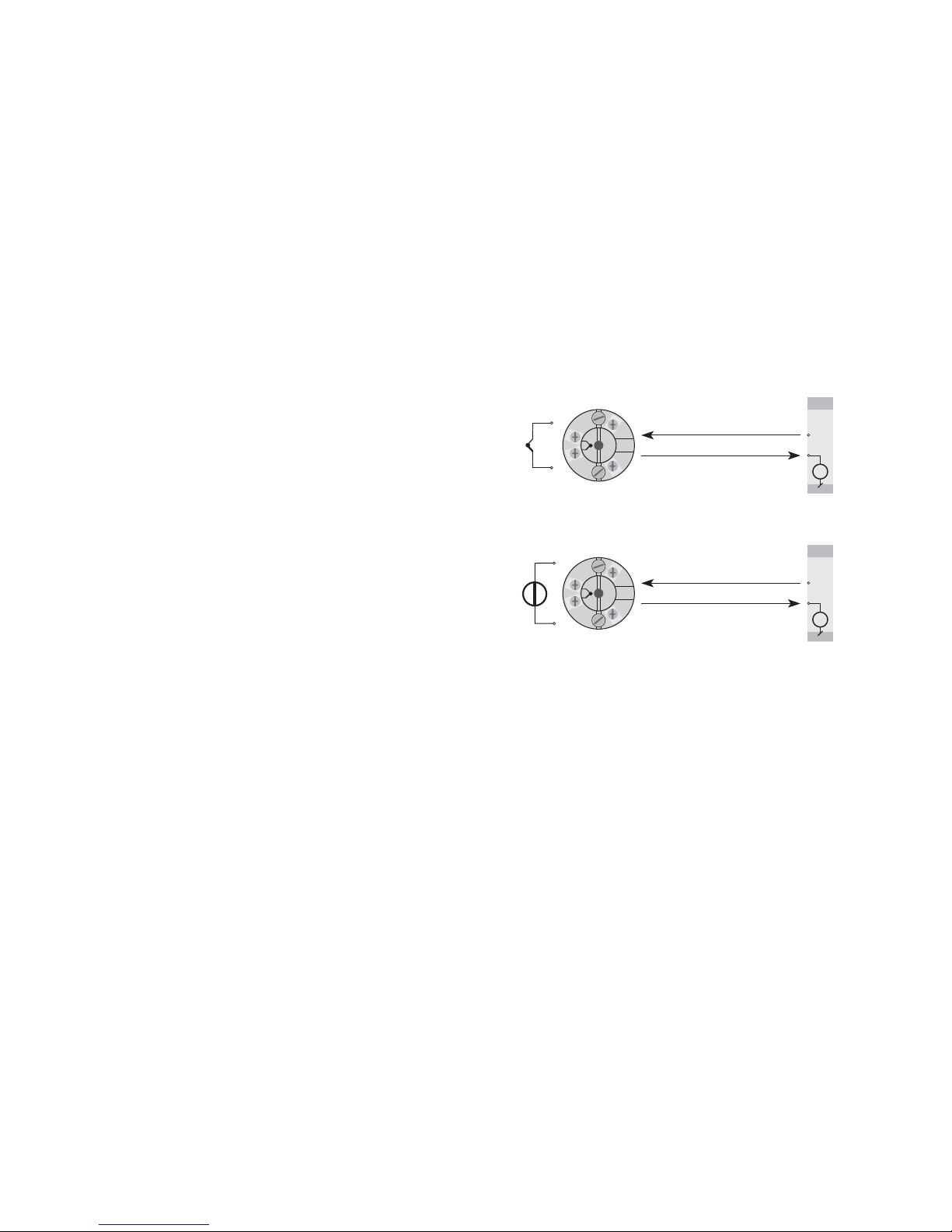

V+

mA

+

-

-

+

V+

mA

+

-

-

+

TC til 4...20 mA

2-trådsinstallation

i kontrolrum

2-trådsinstallation

i kontrolrum

mV til 4...20 mA

6 7

Elektriske specifikationer:
Specifikationsområde:

-40°C til +85°C

Fælles specifikationer:

Forsyningsspænding DC

Standard............................................... 7,2...35 V

ATEX Ex ................................................ 7,2...30 V

Egetforbrug.................................................. 25 mW...0,8 W

Spændingsdrop ........................................... 7,2 VDC

Isolationsspænding, test / drift ................... 1,5 kVAC / 50 VAC

Opvarmningstid ........................................... 5 min.

Kommunikationsinterface ............................ Loop Link

Signal- / støjforhold ..................................... Min. 60 dB

Reaktionstid (programmerbar) .................... 1...60 s

EEprom fejlcheck ........................................ < 3,5 s

Signaldynamik, indgang .............................. 18 bit

Signaldynamik, udgang ............................... 16 bit

Kalibreringstemperatur ................................ 20...28°C

Nøjagtighed, størst af generelle og basisværdier:

Generelle værdier

Temperatur-

koefficient

Absolut

nøjagtighedIndgangstype

Alle

 ±0,05% af span

 ±0,01% af span / °C

Virkning af forsyningsspændingsændring ... < 0,005% af span / VDC

Vibration ...................................................... IEC 60068-2-6 Test FC

Lloyd’s specifikation nr. 1 ............................ 4 g / 2...100 Hz

Max. ledningskvadrat .................................. 1 x 1,5 mm

2

flerkoret ledning

Luftfugtighed ............................................... < 95% RH (ikke kond.)

Mål ............................................................... Ø 44 x 20,2 mm

Kapslingsklasse (hus / klemme) .................. IP68 / IP00

Vægt ............................................................ 50 g

Elektriske specifikationer indgang:

Max. nulpunktsforskydning (offset) ............. 50% af valgt max. værdi

TC-indgang:

Type

Min.

temperatur

Max.

temperatur

Min.

span Standard

B
E
J
K
L
N
R
S
T

U
W3
W5

LR

+400°C

-100°C

-100°C

-180°C

-100°C

-180°C

-50°C

-50°C

-200°C

-200°C
0°C
0°C

-200°C

+1820°C
+1000°C
+1200°C
+1372°C

+900°C
+1300°C
+1760°C
+1760°C

+400°C

+600°C
+2300°C
+2300°C

+800°C

200°C

50°C
50°C
50°C

50°C
100°C
200°C
200°C

50°C

75°C
200°C
200°C

50°C

IEC584
IEC584
IEC584
IEC584

DIN 43710

IEC584
IEC584
IEC584
IEC584

DIN 43710
ASTM E988-90
ASTM E988-90
GOST 3044-84

Basisværdier

Temperatur-

koefficient

Basis

nøjagtighedIndgangstype

Volt
TC-type:
E, J, K, L, N, T, U
TC-type: B, R, S,
W3, W5, LR

 ±10 µV

 ±1°C

 ±2°C

 ±1 µV/°C

 ±0,05°C/°C

 ±0,2°C/°C

EMC-immunitetspåvirkning ................................. < ±0,5% af span

Udvidet EMC-immunitet:

NAMUR NE 21, A kriterium, gniststøj ................. < ±1% af span

8 9

Koldt loddestedskomp. (CJC) ..................... < ±1,0°C

Følerfejlsdetektering .................................... Ja

Følerfejlsstrøm:

under detektering ................................. Nom. 33 mA

ellers ..................................................... 0 mA

Spændingsindgang:

Måleområde ............................................... -12...150 mV

Min. måleområde (span) .............................. 5 mV

Indgangsmodstand ..................................... 10 M

Udgang:
Strømudgang:

Signalområde .............................................. 4...20 mA

Min. signalområde ....................................... 16 mA

Opdateringstid ............................................. 440 ms

Udgangssignal ved EEpromfejl ...................  3,5 mA

Belastningsmodstand .................................. (V

forsyn.

- 7,2) / 0,023 

Belastningsstabilitet .................................... < ±0,01% af span / 100 

Følerfejlsdetektering:

Programmerbar ........................................... 3,5...23 mA

NAMUR NE43 Upscale ............................... 23 mA

NAMUR NE43 Downscale ........................... 3,5 mA

EEx- / I.S.-godkendelse - 5334B:

KEMA 06ATEX0062 X .................................. II 1 GD, T80°C...T105°C

EEx ia IIC T6 / T4

Max. omgivelsestemp. for T1...T4............... 85°C

Max. omgivelsestemp. for T5 og T6 .......... 60°C

Anvendes i zone .......................................... 0, 1, 2, 20. 21 eller 22

Ex- / I.S.-data:

Signaludgang / forsyning, terminal 1 til 2:

Ui ................................................................. : 30 VDC

Ii .................................................................. : 120 mADC

Pi ................................................................. : 0,84 W

Li .................................................................  10 µH

Ci .................................................................  1 nF

Følerindgang, terminal 3, 4, 5 og 6:

Uo................................................................ : 9,6 VDC

I o ................................................................ : 25 mA

Po ................................................................ : 60 mW

Lo ................................................................  33 mH

Co ...............................................................  2,4 µF

Marinegodkendelse:

Det Norske Veritas, Ships & Offshore ......... Standard for Certification No. 2.4

GOST R godkendelse:

VNIIM & VNIIFTRI, Cert. no. ........................ Se www.prelectronics.dk

Overholdte myndighedskrav: Standard:

EMC 2004/108/EF ....................................... EN 61326-1

ATEX 94/9/EF .............................................. EN 50014, EN 50020, EN 50284,

IEC 61241-0 og IEC 61241-11

Af span = Af det aktuelt valgte område

10 11

Programmering:

• Loop Link er et batteridrevet kommunikationsinterface, der er nødvendigt for
programmering af PRetop 5334.

• Ved programmering henvises til tegningen nedenfor og hjælpefunktionen i
PReset programmet.

• Loop Link må ikke benyttes til kommunkation med moduler installeret i Ex­område.

Bestilling: Loop Link

Mekaniske specifikationer: Montering af følerledninger:

PRetop 5334

1

2

F

i

l

e

P

r

o

d

u

ct

I

n

p

u

t

O

u

t

p

u

t

C

o

m

m

u

n

i

c

at

i

o

n

L

a

n

g

u

a

g

e

O

p

t

i

o

n

0

8

:

3

0

:

0

0

P

R

e

t

o

p

5

3

3

1

D

a

t

e

:

1

9

9

4

-

8

-

1

0

9

4

3

2

0

1

5

9

4

P

R

e

l

e

c

t

r

o

n

i

c

s

A

n

al

o

g

i

n

p

u

t

A

n

a

l

o

g

o

u

t

p

u

t

S

e

r

i

al

n

o

:

I

n

p

u

t

t

y

p

e

:

O

u

t

p

u

t

t

y

p

e

:

4

-

2

0

m

A

U

p

s

c

a

l

e

S

e

n

s

o

r

e

r

r

o

r

:

P

t

1

0

0

D

I

N

/

I

E

C

0

.

0

0

-

5

0

.

0

0

C

3

-

w

i

r

e

1

.

0

0

s

e

c

-

-

-

-

-

-

I

n

p

u

t

r

a

n

g

e

:

C

o

n

n

e

c

t

i

o

n

:

C

o

l

d

j

u

n

c

t

i

o

n

c

o

m

p

:

R

e

s

p

o

n

se

t

i

m

e

:

T

a

g

n

o

:

*

*

COM

Loop Link

Afbryd

+Vforsyning

* Kun forbundet ved
on-line programmering

Sort

Rød

Gul

Grøn

Indgang

Modtagende
udstyr

Stikfor-

bindelse

Ledninger monteres mellem metalpladerne

12

2-WIRE

PROGRAMMABLE TRANSMITTER

PRetop 5334

Contents

Safety instructions .............................................................. 14

EC Declaration of Conformity ............................................ 15

Application ......................................................................... 16

Technical characteristics .................................................... 16

Mounting / installation ........................................................ 16

Applications ........................................................................ 17

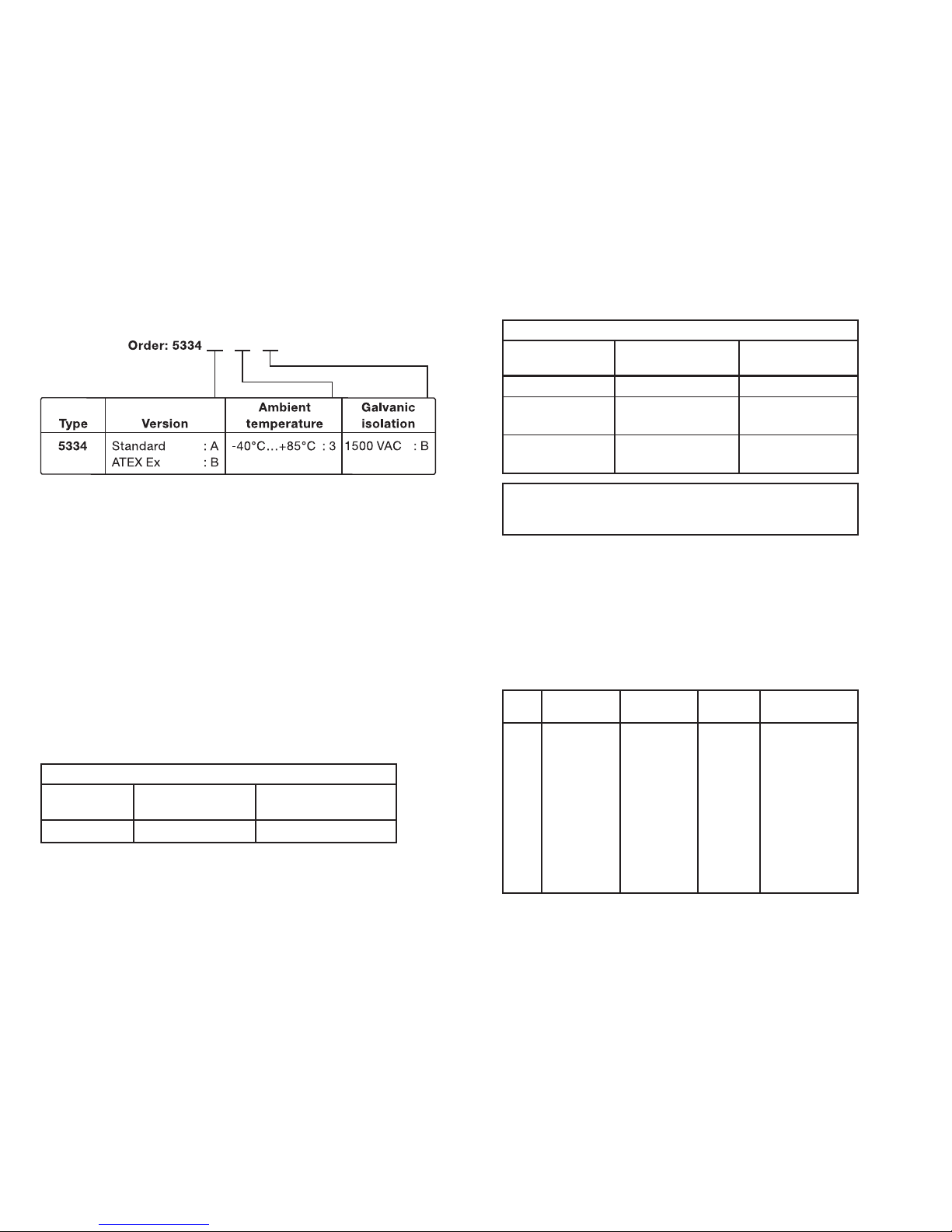

Order .................................................................................. 18

Electrical specifications ...................................................... 18

Connexions ........................................................................ 21

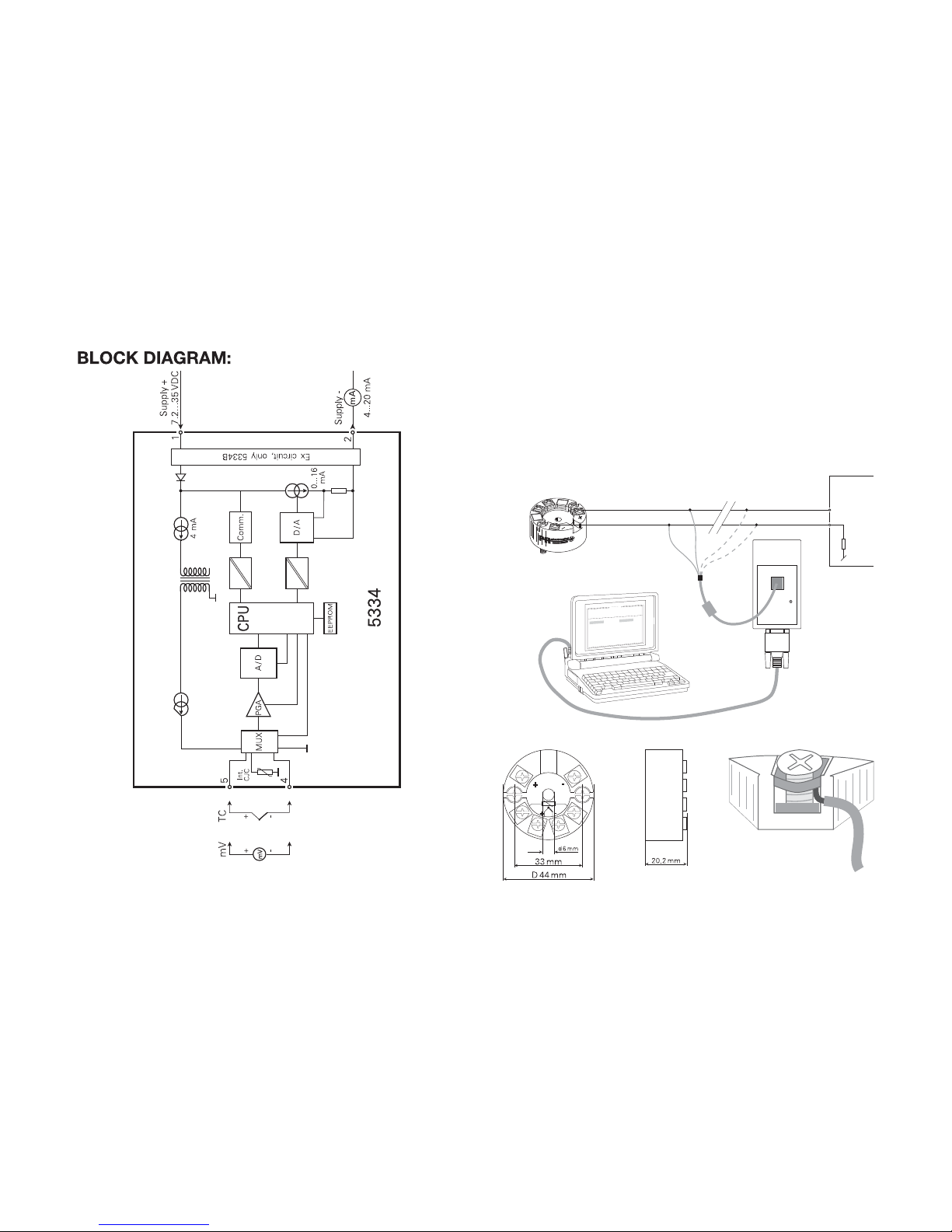

Block diagram .................................................................... 22

Programming ...................................................................... 23

Mechanical specifications .................................................. 23

Mounting of sensor wires ................................................... 23

13

15

Safety instructions

Ex installation:

For a safe installation of 5334B in hazardous area the following must be

observed. The module must only be installed by qualified personnel who are
familiar with the national and international laws, directives and standards that
apply to this area.

Year of manufacture can be taken from the first two digits in the serial number.

The sensor circuit is not infallibly galvanically isolated from the input

circuit. However, the galvanic isolation between the circuits is capable of
withstanding a test voltage of 500 Vac during 1 minute.

The transmitter must be mounted in an enclosure in order to provide a degree

of ingress protection of at least IP20.

In explosive atmospheres caused by air / dust mixtures:

The transmitter may only be installed in a potentially explosive atmosphere
caused by the presence of combustible dust when mounted in a metal
enclosure form B according to DIN 43729 that is providing a degree of
ingress protection of at least IP 6X in accordance with EN 60529, that is
suitable for the application and is correctly installed.

Cable entries and blanking elements shall be used that are suitable for the

application and correctly installed.

For an ambient temperature 60°C, heat resistant cables shall be used with a

rating of at least 20 K above the ambient temperature.

Special conditions for safe use:

If the enclosure in which the transmitter is mounted is made of aluminium and

installed in Zone 0, 1 or Zone 20, 21 or 22 it shall not contain by weight more
than 6% in total of magnesium and titanium.

The additional enclosure of the apparatus shall be designed and/or installed in

such a way that, even in the event of rare incidents, ignition sources due to
impact and friction sparks are excluded.

14

EC DECLARATION OF CONFORMITY

As manufacturer

PR electronics A/S
Lerbakken 10
DK-8410 Rønde

hereby declares that the following product:

Type: 5334
Name: 2-Wire programmable transmitter

is in conformity with the following directives and standards:

The EMC Directive 2004/108/EC and later amendments

EN 61326-1 : 2006

For specification of the acceptable EMC performance level, refer to the

electrical specifications for the module.

The ATEX Directive 94/9/EC and later amendments

EN 50014 : 1997 + A1, A2, EN 50020 : 2002,
EN 50284 : 1999, IEC 61241-0 : 2004 and
IEC 61241-11 : 2005
ATEX certificate: KEMA 06ATEX0062 X (5334B)

No changes are required to enable compliance with the replacement standards:

EN 60079-0 : 2006 and EN 60079-11 : 2007

Notified body

KEMA Quality B.V. (0344)
Utrechtseweg 310, 6812 AR Arnhem
P.O. Box 5185, 6802 ED Arnhem

The Netherlands

Rønde, 7 April 2009 Peter Rasmussen
Manufacturer’s signature

16 17

2-WIRE PROGRAMMABLE TRANSMITTER

PRetop 5334

• TC input

• High measurement accuracy

• Galvanic isolation

• Programmable sensor error value

• For DIN form B sensor head mounting

Application:

• Linearised temperature measurement with TC sensor.

• Amplification of bipolar mV signals to a 4...20 mA signal, optionally linearised
according to a defined linearisation function.

Technical characteristics:

• Within a few seconds the user can program PR5334 to measure temperatures
within all TC ranges defined by the norms.

• Cold junction compensation (CJC) with a built-in temperature sensor.

• Continuous check of vital stored data for safety reasons.

Mounting / installation:

• For DIN form B sensor head or DIN rail mounting with the PR fitting type

8421.

• NB: As Ex barrier for 5334B we recommend 5104B, 5114B, or 5116B.

V+

mA

+

-

+

-

-

+

V+

mA

+

-

-

+

+

-

2-wire installation

in control room

2-wire installation

in control room

TC to 4...20 mA

mV to 4...20 mA

18 19

Electrical specifications:
Specifications range:

-40°C to +85°C

Common specifications:

Supply voltage, DC

Standard............................................... 7.2...35 V

ATEX Ex ................................................ 7.2...30 V

Internal consumption .................................. 25 mW...0.8 W

Voltage drop ................................................ 7.2 VDC

Isolation voltage, test / operation ............... 1.5 kVAC / 50 VAC

Warm-up time .............................................. 5 min.

Communications interface .......................... Loop Link

Signal / noise ratio ...................................... Min. 60 dB

Response time (programmable) .................. 1...60 s

EEprom error check .................................... < 3.5 s

Signal dynamics, input ................................ 18 bit

Signal dynamics, output.............................. 16 bit

Calibration temperature............................... 20...28°C

Accuracy, the greater of general and basic values:

General values

Temperature

coefficient

Absolute
accuracyInput type

All

 ±0.05% of span

 ±0.01% of span / °C

Effect of supply voltage variation ................ < 0.005% of span / VDC

Vibration ...................................................... IEC 60068-2-6 Test FC

Lloyd’s specification no. 1........................... 4 g / 2...100 Hz

Max. wire size .............................................. 1 x 1.5 mm

2

stranded wire

Humidity ...................................................... < 95% RH (non-cond.)

Dimensions .................................................. Ø 44 x 20.2 mm

Protection degree (enclosure / terminal) ..... IP68 / IP00

Weight ......................................................... 50 g

Electrical specifications, input:

Max. offset................................................... 50% of selec. max. value

TC input:

Type

Min.

temperature

Max.

temperature

Min.

span Standard

B
E
J
K
L
N
R
S
T

U
W3
W5

LR

+400°C

-100°C

-100°C

-180°C

-100°C

-180°C

-50°C

-50°C

-200°C

-200°C
0°C
0°C

-200°C

+1820°C
+1000°C
+1200°C
+1372°C

+900°C
+1300°C
+1760°C
+1760°C

+400°C

+600°C
+2300°C
+2300°C

+800°C

200°C

50°C
50°C
50°C

50°C
100°C
200°C
200°C

50°C

75°C
200°C
200°C

50°C

IEC584
IEC584
IEC584
IEC584

DIN 43710

IEC584
IEC584
IEC584
IEC584

DIN 43710
ASTM E988-90
ASTM E988-90
GOST 3044-84

Basic values

Temperature

coefficient

Basic

accuracyInput type

Volt
TC type:
E, J, K, L, N, T, U
TC type: B, R, S,
W3, W5, LR

 ±10 µV

 ±1°C

 ±2°C

 ±1 µV/°C

 ±0.05°C/°C

 ±0.2°C/°C

EMC immunity influence ..................................... < ±0.5% of span

Extended EMC immunity:

NAMUR NE 21, A criterion, burst ....................... < ±1% of span

20 21

Cold junction compensation ....................... < ±1.0°C

Sensor error detection ................................ Yes

Sensor error current:

When detecting .................................... Nom. 33 mA

Else....................................................... 0 mA

Voltage input:

Measurement range .................................... -12...150 mV

Min. span ..................................................... 5 mV

Input resistance ........................................... 10 M

Output:
Current output:

Signal range ................................................ 4...20 mA

Min. signal range ......................................... 16 mA

Updating time .............................................. 440 ms

Output signal at EEprom error ....................  3.5 mA

Load resistance ........................................... (V

supply

- 7.2) / 0.023 

Load stability .................................................... < ±0.01% af span / 100 

Sensor error detection:

Programmable ............................................. 3.5...23 mA

NAMUR NE43 Upscale ............................... 23 mA

NAMUR NE43 Downscale ........................... 3.5 mA

EEx / I.S. approval - 5334B:

KEMA 06ATEX0062 X .................................. II 1 GD, T80°C...T105°C

EEx ia IIC T6 / T4

Max. amb. temperature for T1...T4 ............. 85°C

Max. amb. temperature for T5 and T6 ....... 60°C

ATEX, applicable in zone ............................. 0, 1, 2, 20, 21 or 22

Ex / I.S. data:

Signal output / supply, terminal 1 to 2:
U

i

................................................................. : 30 VDC

I

i

................................................................... : 120 mADC

P

i

.................................................................. : 0.84 W

L

i

.................................................................. : 10 µH

C

i

................................................................. : 1.0 nF

Sensor input, terminal 3, 4, 5 and 6:
U

o

................................................................ : 9.6 VDC

I

o

.................................................................. : 25 mA

P

o

................................................................ : 60 mW

L

o

................................................................. : 33 mH

C

o

................................................................ : 2.4 µF

Marine approval:

Det Norske Veritas, Ships & Offshore ......... Standard for Certification No. 2.4

GOST R approval:

VNIIM & VNIIFTRI, Cert. no. ........................ See www.prelectroncis.com

Observed authority requirements: Standard:

EMC 2004/108/EC ...................................... EN 61326-1

ATEX 94/9/EC .............................................. EN 50014, EN 50020, EN 50284,

IEC 61241-0 and IEC 61241-11

Of span = Of the presently selected range

22 23

Programming:

• Loop Link is a battery-powered communications interface that is needed for
programming PRetop 5334.

• For programming please refer to the drawing below and the help functions in
PReset.

• Loop Link is not approved for communication with modules installed in
hazard ous (Ex) areas.

Order: Loop Link

Mechanical specifications: Mounting of sensor wires

PRetop 5334

1

2

F

i

l

e

P

r

o

d

u

ct

I

n

p

u

t

O

u

t

p

u

t

C

o

m

m

u

n

i

c

at

i

o

n

L

a

n

g

u

a

g

e

O

p

t

i

o

n

0

8

:

3

0

:

0

0

P

R

e

t

o

p

5

3

3

1

D

a

t

e

:

1

9

9

4

-

8

-

1

0

9

4

3

2

0

1

5

9

4

P

R

e

l

e

c

t

r

o

n

i

c

s

A

n

al

o

g

i

n

p

u

t

A

n

a

l

o

g

o

u

t

p

u

t

S

e

r

i

al

n

o

:

I

n

p

u

t

t

y

p

e

:

O

u

t

p

u

t

t

y

p

e

:

4

-

2

0

m

A

U

p

s

c

a

l

e

S

e

n

s

o

r

e

r

r

o

r

:

P

t

1

0

0

D

I

N

/

I

E

C

0

.

0

0

-

5

0

.

0

0

C

3

-

w

i

r

e

1

.

0

0

s

e

c

-

-

-

-

-

-

I

n

p

u

t

r

a

n

g

e

:

C

o

n

n

e

c

t

i

o

n

:

C

o

l

d

j

u

n

c

t

i

o

n

c

o

m

p

:

R

e

s

p

o

n

se

t

i

m

e

:

T

a

g

n

o

:

*

*

COM

Loop Link

Disconnect

+Vsupply

* Connected only for
on-line programming

Black

Red

Yellow

Green

Input

Receiving
Equipment

Connector

Wires must be mounted between the metal
plates.

24

TRANSMETTEUR 2-FILS

PROGRAMMABLE (TC)

PRetop 5334

Sommaire

Consigne de sécurité ......................................................... 26

Déclaration de conformité CE ............................................ 27

Application ......................................................................... 28

Caractéristiques techniques............................................... 28

Montage / installation ......................................................... 28

Applications ........................................................................ 29

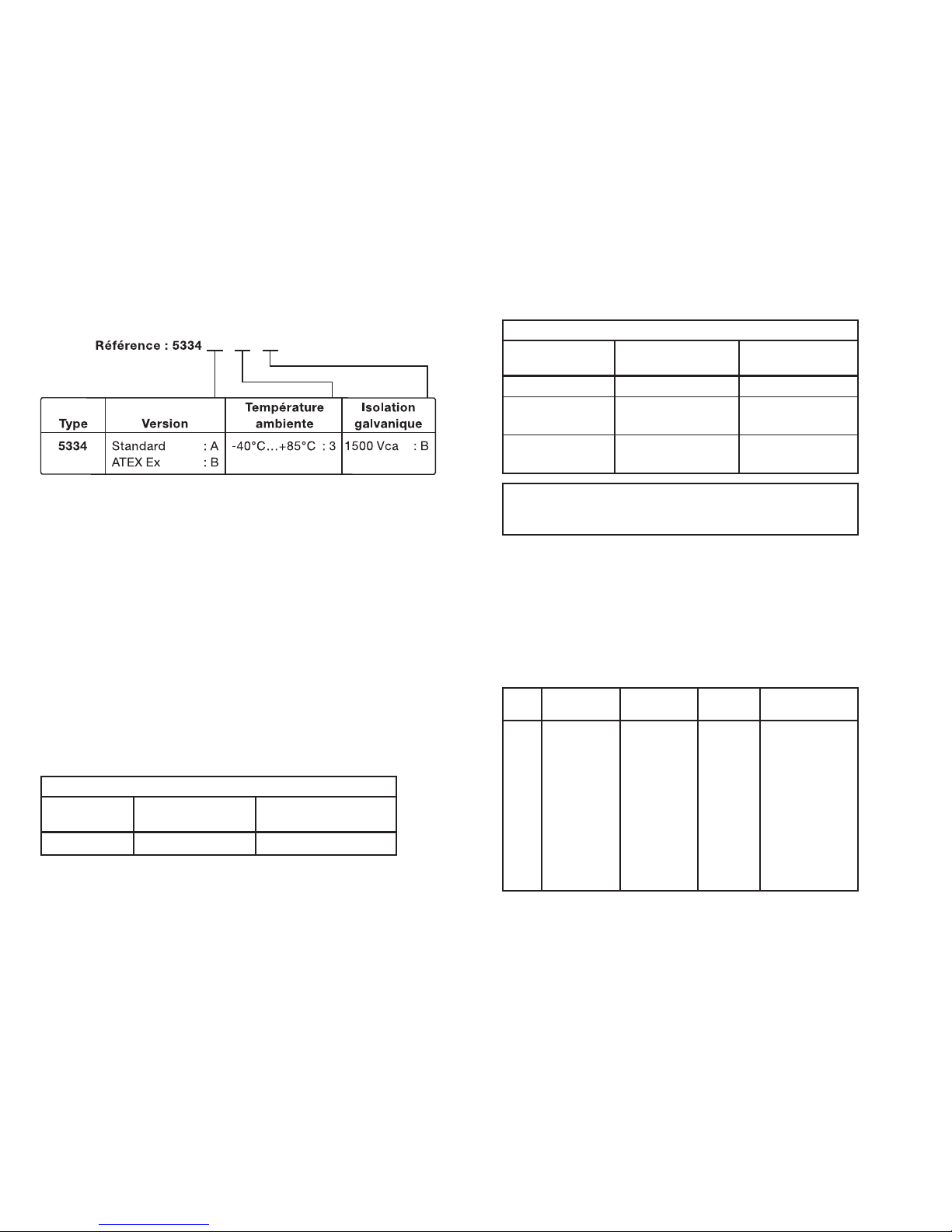

Référence ........................................................................... 30

Spécifications électriques .................................................. 30

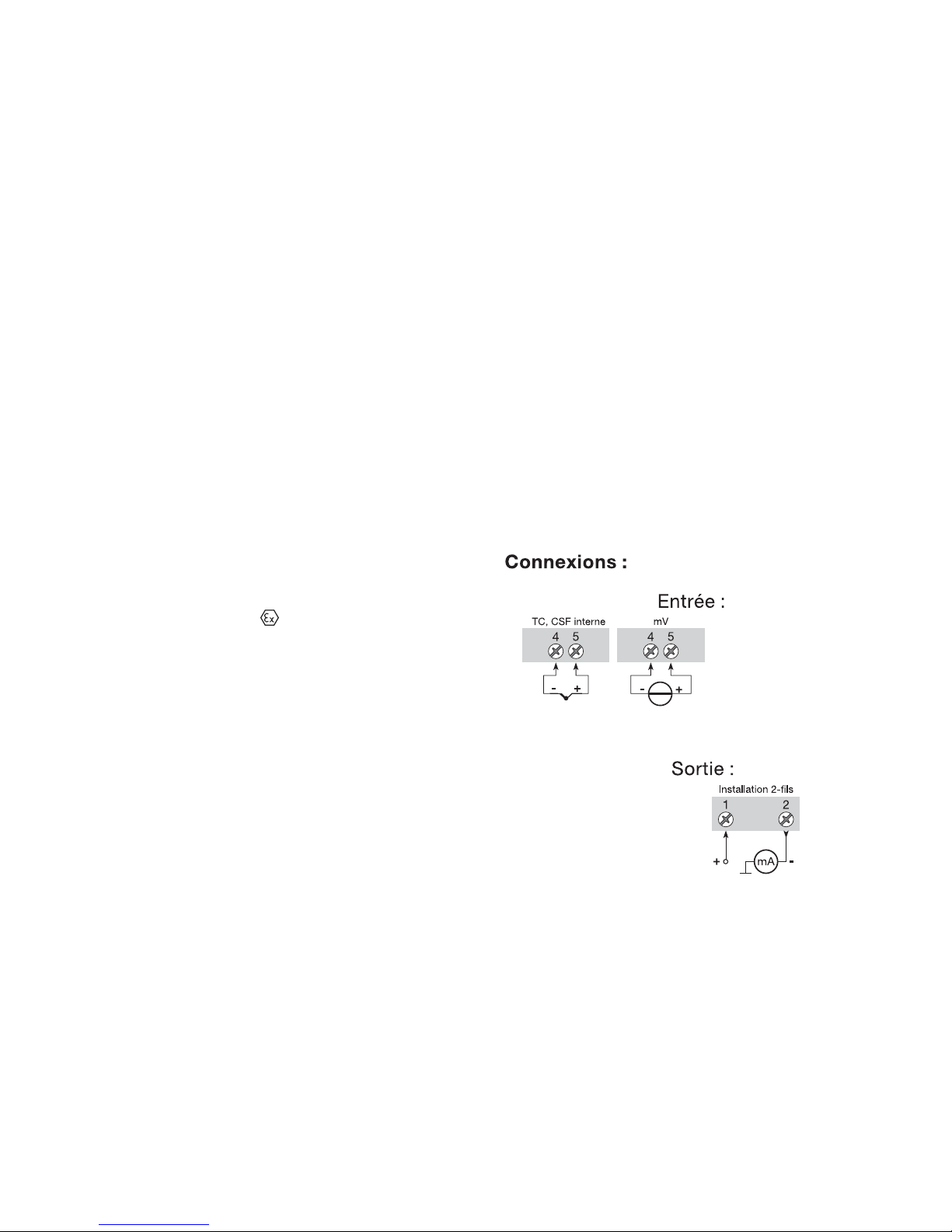

Connexions ........................................................................ 33

Schéma de principe ........................................................... 34

Programmation ................................................................... 35

Dimensions mécaniques .................................................... 35

Montage des fils du capteur .............................................. 35

25

27

Consigne de sécurité

Installation S.I. :

Pour l’installation de 5334B dans les zones dangereuses, conformez-vous aux

consignes de sécurité suivantes : l’installation ne doit être réalisée que par du
personnel qualifié connaissant la législation nationale et internationale ainsi
que les directives et standards régissant ce domaine.

L’année de production ressort des deux premiers chiffres du numéro de série.

L’isolation galvanique entre le circuit du capteur et le circuit d’entrée n’est pas

infaillible. Cependant, l’isolation galvanique entre les circuits est capable de
résister à une tension de test de 500 Vca pendant 1 minute.

Le transmetteur doit être monté dans un boîtier assurant un degré d’étanchéité

d’au moins IP20.

Dans les atmosphères explosibles dues à des mélanges d’air avec des poussières :

Le transmetteur doit seulement être installé dans les atmosphères potentiellement

explosibles dû à la présence de poussières combustibles quand il est monté
dans un boîtier métallique DIN B conformément à DIN 43729 assurant un
degré d’étanchéité d’au moins IP 6X conformément à l’EN 60529. Ce boîtier
doit convenir à l’application et il doit être correctement installé.

Seulement des raccords de câble et des bouchons convenant à l’application et

correctement installés doivent être utilisés.

Pour une température ambiante 60°C, il faut utiliser des câbles résistant aux

températures élevées avec une capacité nominale d’au moins 20 K au dessus
de la température ambiante.

Conditions spécifiques à l’utilisation sûre :

Si le boîtier dans lequel est monté le transmetteur est fait d’aluminium et installé

en zone 0, 1 ou zone 20, 21 ou 22, il ne doit contenir en poids plus que 6%
en total de magnésium et de titane.

Le boîtier supplémentaire de l’apparail doit être construit et/ou installé dans

une telle manière que, même dans le cas d’incidents rares, les sources
d’inflammation dûes aux impacts et aux étincelles de friction ne peuvent se
produire.

26

DECLARATION DE CONFORMITE CE

En tant que fabricant

PR electronics A/S
Lerbakken 10
DK-8410 Rønde

déclare que le produit suivant :

Type : 5334
Nom : Transmetteur 2-fils programmable

correspond aux directives et normes suivantes :

La directive CEM (EMC) 2004/108/CE et les modifications subséquentes

EN 61326-1 : 2006

Pour une spécification du niveau de rendement acceptable CEM (EMC)

renvoyer aux spécifications électriques du module.

La directive ATEX 94/9/EC et les modifications subséquentes

EN 50014 : 1997 + A1, A2, EN 50020 : 2002,
EN 50284 : 1999, IEC 61241-0 : 2004 et
IEC 61241-11 : 2005
Certificat ATEX : KEMA 06ATEX0062 X (5334B)

Aucune modification n’est exigée pour permettre la conformité aux normes de

remplacement :

EN 60079-0 : 2006 et EN 60079-11 : 2007

Organisme notifié

KEMA Quality B.V. (0344)
Utrechtseweg 310, 6812 AR Arnhem
P.O. Box 5185, 6802 ED Arnhem
The Netherlands

Rønde, le 7 avril 2009 Peter Rasmussen
Signature du fabricant

28 29

TRANSMETTEUR 2-FILS

PROGRAMMABLE (TC)

PRetop 5334

• Entrée TC

• Grande précision de mesure

• Isolation galvanique

• Sécurité programmable

• Pour tête de sonde DIN B

Application :

• Mesure linéarisée de la température avec un capteur de thermocouples.

• Amplification des signaux mV bipolaires en un signal standard de 4...20 mA,
éventuellement linéarisé suivant une fonction de linéarisation.

Caractéristiques techniques :

• Le PR5334 peut être programmé de manière simple et rapide.

• La compensation de soudure froide (CSF) est réalisée à l’aide d’un capteur
de température intégré au module.

• Vérification continue des données sauvegardés.

Montage / installation :

• Pour tête de sonde DIN B ou pour rail DIN avec le support PR type 8421.

• N.B. : Comme barrière S.I. pour le 5334B nous recommandons le PR5104B,
5114B ou 5116B.

+

-

+

-

V+

mA

+

-

-

+

V+

mA

+

-

-

+

mV en 4...20 mA

TC en 4...20 mA

Installation 2-fils

en salle de contrôle

Installation 2-fils

en salle de contrôle

30 31

Spécifications électriques :
Plage des spécifications :

-40°C à +85°C

Spécifications communes :

Tension d’alimentation cc

Standard............................................... 7,2...35 V

ATEX Ex ................................................ 7,2...30 V

Consommation interne ................................ 25 mW...0,8 W

Chute de tension ......................................... 7,2 Vcc

Tension d’isolation, test / opération ............ 1,5 kVca / 50 Vca

Temps de chauffe ........................................ 5 min.

Kit de programmation ................................. Loop Link

Rapport signal / bruit .................................. Min. 60 dB

Temps de réponse (programmable) ............ 1...60 s

Vérification de l’EEprom .............................. < 3,5 s

Dynamique du signal d’entrée .................... 18 bit

Dynamique du signal de sortie ................... 16 bit

Température d’étalonnage .......................... 20...28°C

Précision, la plus grande des valeurs générales et de base :

Valeurs générales

Coefficient

de température

Précision

absolue

Type

d’entrée

Tous

 ±0,05% de l’EC

 ±0,01% de l’EC / °C

Effet d’une variation de la tension d’alim. ... < 0,005% de l’EC / Vcc

Vibration ...................................................... IEC 60068-2-6 Test FC

Lloyd, spécification no. 1 ............................ 4 g / 2...100 Hz

Taille max. des fils ....................................... 1 x 1,5 mm

2

fil multibrins

Humidité ...................................................... < 95% HR (sans cond.)

Dimensions .................................................. Ø 44 x 20,2 mm

Degré de protection (boîtier / bornier) ........ IP68 / IP00

Poids ........................................................... 50 g

Spécifications électriques, entrée :

Décalage max.............................................. 50% de la valeur max. sélectionnée

Entrée TC :

Type

Température

min.

Température

max.

Plage

min. Standard

B
E
J
K
L
N
R
S
T

U
W3
W5

LR

+400°C

-100°C

-100°C

-180°C

-100°C

-180°C

-50°C

-50°C

-200°C

-200°C
0°C
0°C

-200°C

+1820°C
+1000°C
+1200°C
+1372°C

+900°C
+1300°C
+1760°C
+1760°C

+400°C

+600°C
+2300°C
+2300°C

+800°C

200°C

50°C
50°C
50°C

50°C
100°C
200°C
200°C

50°C

75°C
200°C
200°C

50°C

IEC584
IEC584
IEC584
IEC584

DIN 43710

IEC584
IEC584
IEC584
IEC584

DIN 43710
ASTM E988-90
ASTM E988-90
GOST 3044-84

Valeurs de base

Coefficient

de température

Précision

de base

Type

d’entrée

Volt
Type TC :
E, J, K, L, N, T, U
Type TC : B, R, S,
W3, W5, LR

 ±10 µV

 ±1°C

 ±2°C

 ±1 µV/°C

 ±0,05°C/°C

 ±0,2°C/°C

Immunité CEM ..................................................... < ±0,5% de l’EC

Immunité CEM améliorée :

NAMUR NE 21, critère A, burst .......................... < ±1% de l’EC

32 33

Compensation de soudure froide ............... < ±1,0°C

Détection de rupture sonde ........................ Oui

Courant de sonde :

Pendant la détection ............................ Nom. 33 mA

Si non ................................................... 0 mA

Entrée tension :

Gamme de mesure ...................................... -12...150 mV

Plage de mesure min. ................................. 5 mV

Résistance d’entrée .................................... 10 M

Sortie :
Sortie courant :

Gamme de mesure ...................................... 4...20 mA

Plage de mesure min .................................. 16 mA

Temps de scrutation .................................... 440 ms

Sortie en cas de corruption de l’EEprom ....  3,5 mA

Résistance de charge .................................. (V

alim.

- 7,2) / 0,023 

Stabilité de charge ...................................... < ±0,01% de l’EC / 100 

Détection de rupture de sonde :

Programmable ............................................. 3,5...23 mA

NAMUR NE43 Haut d’échelle ..................... 23 mA

NAMUR NE43 Bas d’échelle ....................... 3,5 mA

Approbation EEx / S.I. - 5334B :

KEMA 06ATEX0062 X ................................. II 1 GD, T80°C...T105°C

EEx ia IIC T6 / T4

Température amb. max. (T1...T4) ................ 85°C

Température amb. max. (T5 et T6) .............. 60°C

ATEX, applicable en zone ............................ 0, 1, 2, 20, 21 ou 22

Caractéristiques S.I. :

Sortie signal / alimentation, borne 1 à 2 :

Ui ................................................................. : 30 Vcc

Ii .................................................................. : 120 mAcc

Pi ................................................................. : 0,84 W

Li ................................................................. 10 µH

Ci .................................................................  1 nF

Entrée capteur, borne 3, 4, 5 et 6 :

Uo................................................................ : 9,6 Vcc

Io ................................................................. : 25 mA

Po ................................................................ : 60 mW

Lo ................................................................  33 mH

Co ................................................................  2,4 µF

Approbation marine :

Det Norske Veritas, Ships & Offshore ......... Standard for Certification No. 2.4

Approbation GOST R :

VNIIM & VNIIFTRI, Cert. no. ........................ Voir www.prelectronics.fr

Agréments et homologations : Standard :

CEM 2004/108/CE ...................................... EN 61326-1

ATEX 94/9/CE .............................................. EN 50014, EN 50020, EN 50284,

IEC 61241-0 et IEC 61241-11

EC = Echelle configurée

34 35

Programmation :

• Loop Link est un kit de programmation permettant de programmer le PRetop

5334.

• Pour le raccordement du Loop Link, veuillez vous reporter au schéma ci­dessous et à l’aide en ligne du logiciel PReset.

• Loop Link ne doit pas être utilisé pour communication avec des modules
installés en zone dangereuse.

Numéro de référence : Loop Link

Dimensions mécaniques : Montage des fils du capteur

PRetop 5334

1

2

F

i

l

e

P

r

o

d

u

ct

I

n

p

u

t

O

u

t

p

u

t

C

o

m

m

u

n

i

c

at

i

o

n

L

a

n

g

u

a

g

e

O

p

t

i

o

n

0

8

:

3

0

:

0

0

P

R

e

t

o

p

5

3

3

1

D

a

t

e

:

1

9

9

4

-

8

-

1

0

9

4

3

2

0

1

5

9

4

P

R

e

l

e

c

t

r

o

n

i

c

s

A

n

al

o

g

i

n

p

u

t

A

n

a

l

o

g

o

u

t

p

u

t

S

e

r

i

al

n

o

:

I

n

p

u

t

t

y

p

e

:

O

u

t

p

u

t

t

y

p

e

:

4

-

2

0

m

A

U

p

s

c

a

l

e

S

e

n

s

o

r

e

r

r

o

r

:

P

t

1

0

0

D

I

N

/

I

E

C

0

.

0

0

-

5

0

.

0

0

C

3

-

w

i

r

e

1

.

0

0

s

e

c

-

-

-

-

-

-

I

n

p

u

t

r

a

n

g

e

:

C

o

n

n

e

c

t

i

o

n

:

C

o

l

d

j

u

n

c

t

i

o

n

c

o

m

p

:

R

e

s

p

o

n

se

t

i

m

e

:

T

a

g

n

o

:

*

*

COM

Loop Link

Débranché

+Valim.

* Connexion facultative

Noir

Rouge

Jaune

Vert e

Entrée

API ou autres

Connecteur

Les fils doivent être montés entre les
plaques métalliques.

36

2-DRAHT

PROGRAMMIERBARER MESSUMFORMER

PRetop 5334

Inhaltsverzeichnis

Sicherheitsinstruktion ......................................................... 38

EG-Konformitätserklärung .................................................. 39

Verwendung ........................................................................ 40

Technische Merkmale ......................................................... 40

Montage / Installation ......................................................... 40

Anwendungen .................................................................... 41

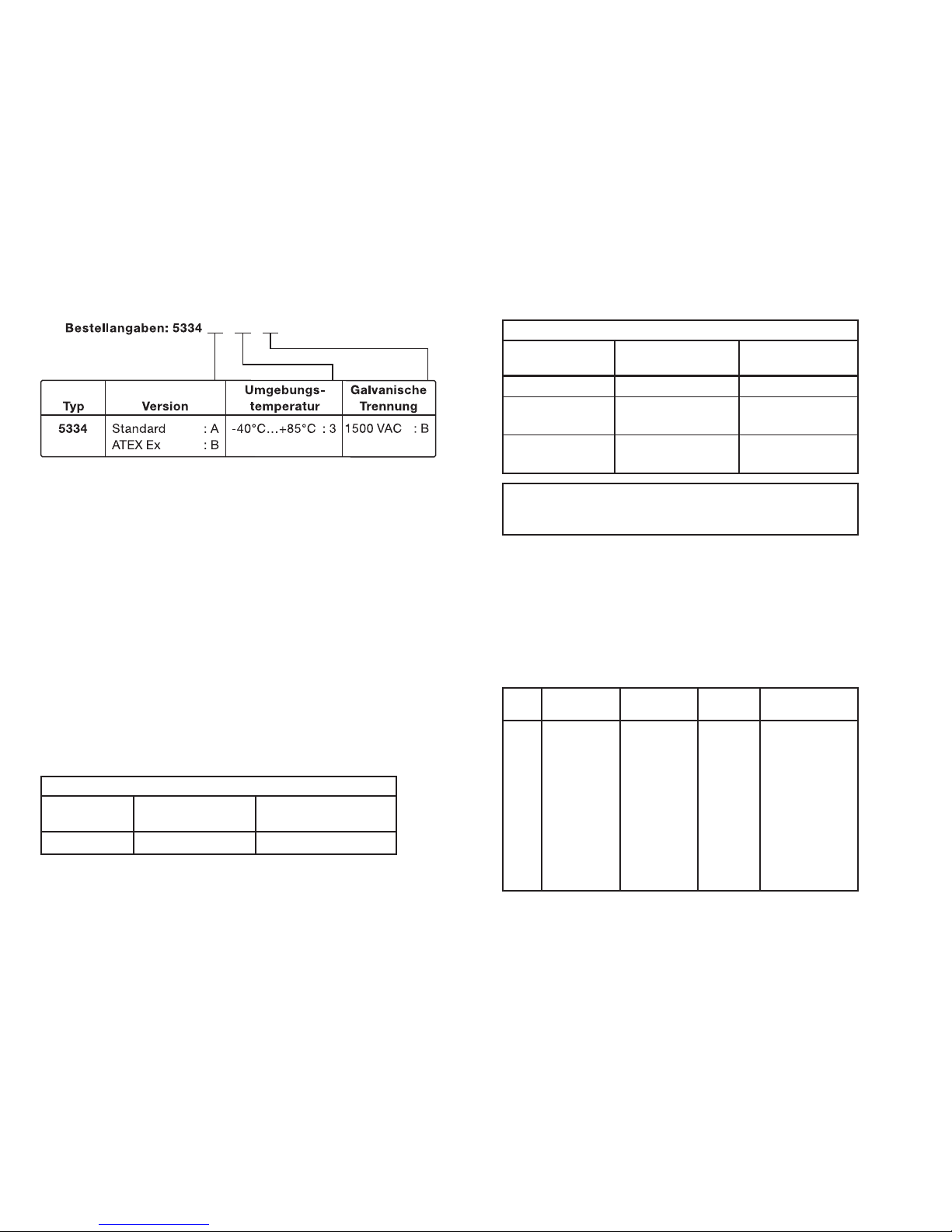

Bestellangaben ................................................................... 42

Elektrische Daten ............................................................... 42

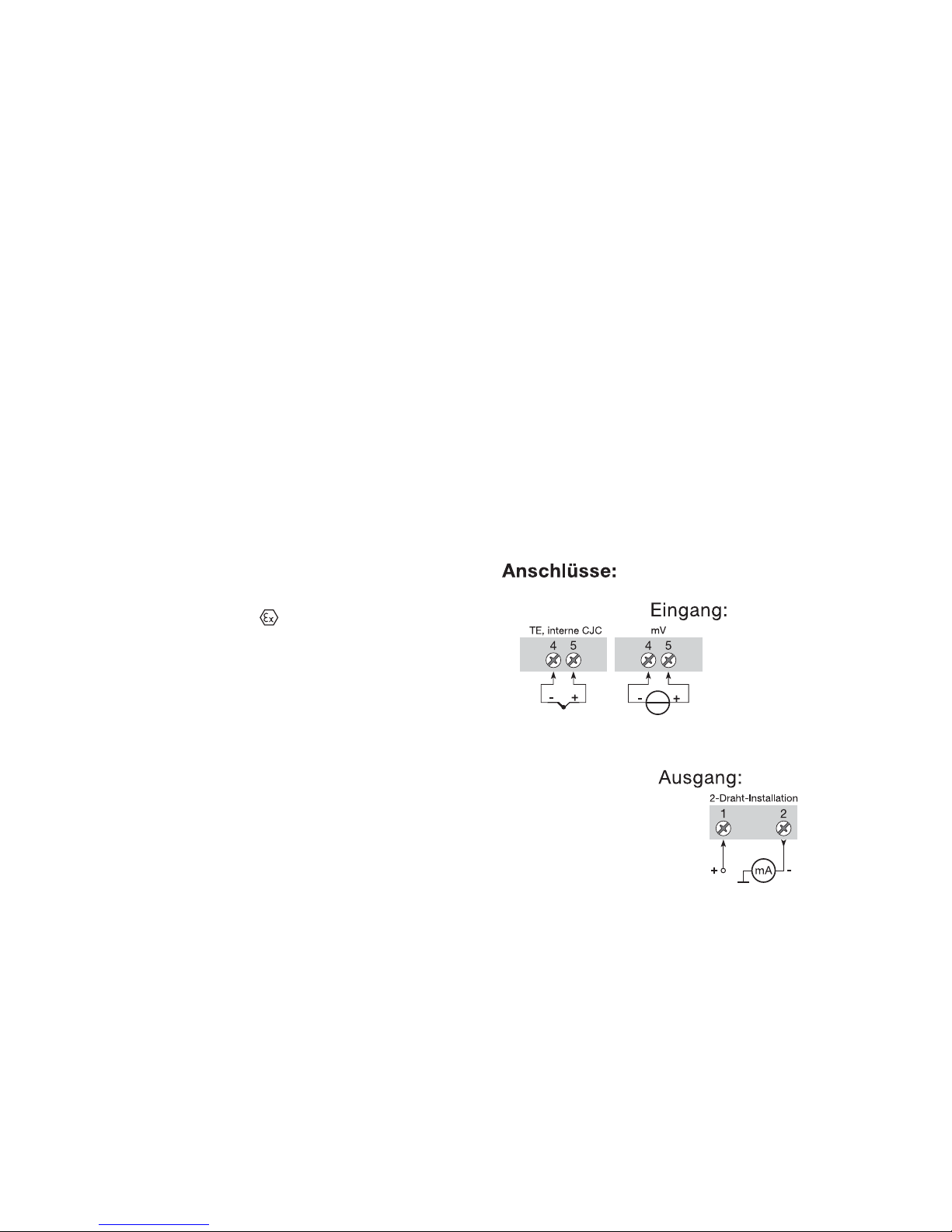

Anschlüsse ......................................................................... 45

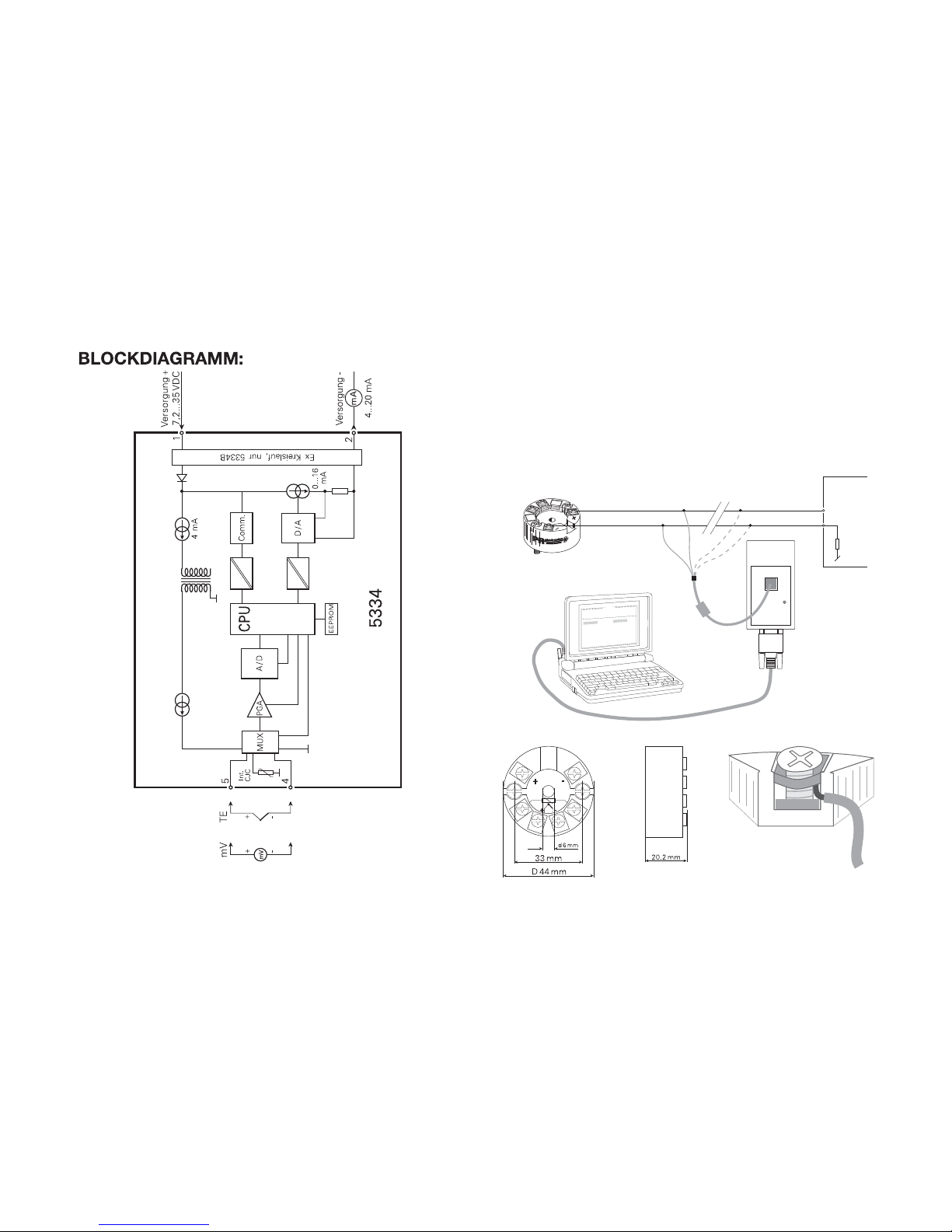

Blockdiagramm .................................................................. 46

Programmierung ................................................................. 47

Abmessungen .................................................................... 47

Montage von Fühlerleitungen ............................................. 47

37

39

Sicherheitsinstruktion

Ex-Installation:

Für sichere Installation von 5334B in explosionsgefährdeter Umgebung muss

folgendes beobachtet werden. Die Installation muss nur von qualifizierten
Personen, die mit den nationalen und internationalen Gesetze, Direktiven und
Standards des Gebiets bekannt sind, vorgenommen werden.

Die ersten beiden Ziffern der Seriennummer geben das Produktionsjahr an.

Die galvnische Trennung zwischen dem Sensorkreis und dem Eingangskreis ist

nicht unfehlbar. Allerdings ist die galvanische Trennung zwischen den Kreisen
so ausgelegt, dass diese eine Testspannung von 500 Vac für eine Minute
aushält.

Der Messumformer muss in einem Gehäuse montiert werden, um die

Mindestanforderung des Berührungsschutzes mit dem Schutzgrad IP 20 zu
erreichen.

In Explosionsfähige Atmosphären durch Staub/Luft-Gemische:

Der Messumformer darf nur in einer potentiellen explosiven Atmosphäre,

basierend auf entflammbaren Staub, eingesetzt werden, wenn er in einem
Metallkopf Form B gemäß DIN 43729 montiert ist, welcher einen Schutzgrad
von mindestens IP 6X gemäß EN 60529 besitzt und für den dementsprechen­den Einsatz zugelassen ist.

Es dürfen nur Kabeleinführungen und Abdeckungen eingesetzt werden, welche

für die jeweilige Anwendung zugelassen sind.

Bei einer Umgebungstemperatur 60°C müssen hitzebeständige

Leitungen eingesetzt werden, welche für eine mindestens 20 K höhere
Umgebungstemperatur zugelassen sind.

Sonderbedingungen für sichere Anwendung:

Wenn das Gehäuse, in dem der Messumformer montiert ist, aus Aluminium

gemacht ist und es in Zone 0, 1 oder Zone 20, 21 oder 22 installiert ist, es
muss höchstens eine Totale von 6% Magnesium und Titanium einhalten.

Das zusätzliche Gehäuse des Apparats ist so zu konstruieren und herzustellen,

dass Zündquellen (Stöße und Reibungsfunken) selbst bei selten auftretenden
Störungen vermieden werden.

38

EG-KONFORMITÄTSERKLÄRUNG

Als Hersteller bescheinigt

PR electronics A/S
Lerbakken 10
DK-8410 Rønde

hiermit für das folgende Produkt:

Typ: 5334
Name: 2-Draht programmierbarer Messumformer

die Konformität mit folgenden Richtlinien und Normen:

Die EMV Richtlinien 2004/108/EG und nachfolgende Änderungen

EN 61326-1 : 2006

Zur Spezifikation des zulässigen Erfüllungsgrades, siehe die Elektrische

Daten des Moduls.

Die ATEX Richtlinien 94/9/EC und nachfolgende Änderungen

EN 50014 : 1997 + A1, A2, EN 50020 : 2002,
EN 50284 : 1999, IEC 61241-0 : 2004 und
IEC 61241-11 : 2005
ATEX-Zertifikat: KEMA 06ATEX0062 X (5334B)

Änderungen zur Einhaltung der folgenden Nachfolgenormen sind nicht erforderlich.

EN 60079-0 : 2006 und EN 60079-11 : 2007

Zulassungsstelle

KEMA Quality B.V. (0344)
Utrechtseweg 310, 6812 AR Arnhem
P.O. Box 5185, 6802 ED Arnhem
The Netherlands

Rønde, 7. April 2009 Peter Rasmussen
Unterschrift des Herstellers

40 41

2-DRAHT

PROGRAMMIERBARER MESSUMFORMER

PRetop 5334

• Eingang für TE

• Hohe Messgenauigkeit

• Galvanische Trennung

• Programmierbare Sensorfehlanzeige

• Für Einbau in Anschlusskopf DIN Form B

Verwendung:

• Linearisierte Temperaturmessung mit Thermoelement Sensor.

• Verstärkung von bipolaren mV-Signalen, eventuell nach definierter
Linearisierungsfunktion, zu einem 4...20 mA Signal linearisiert.

Technische Merkmale:

• PR5334 kann vom Benutzer innerhalb von weingen Sekunden zur Messung in
allen genormten TE-Temperaturbereiche programmiert werden.

• CJC-Vergleichstellenkompensation mit eingebautem Temperaturfühler.

• Die gespeicherten Daten werden laufend kontrolliert.

Montage / Installation:

• Für Einbau in Anschlusskopf DIN Form B oder Montage auf DIN-Schiene mit­tels der PR-Armatur Typ 8421.

• NB: Als Ex-Sicherheitsbarriere für 5334B empfehlen wir 5104B, 5114B oder
5116B.

+

-

+

-

V+

mA

+

-

-

+

V+

mA

+

-

-

+

mV in 4...20 mA

TE en 4...20 mA

2-Draht-Installation

im Kontrollraum

2-Draht-Installation

im Kontrollraum

42 43

Elektrische Daten:
Spezifikationsbereich:

-40°C bis +85°C

Gemeinsame Daten:

Versorgungsspannung DC

Standard............................................... 7,2...35 V

ATEX Ex ................................................ 7,2...30 V

Eigenverbrauch ........................................... 25 mW...0,8 W

Spannungsabfall .......................................... 7,2 VDC

Isolationsspannung, Test / Betrieb .............. 1,5 kVAC / 50 VAC

Aufwärmzeit ................................................. 5 Min.

Kommunikationsschnittstelle ...................... Loop Link

Signal- / Rauschverhältnis .......................... Min. 60 dB

Ansprechzeit (programmierbar) ................... 1...60 s

EEprom Fehlerkontrolle ............................... < 3,5 s

Signaldynamik, Eingang .............................. 18 Bit

Signaldynamik, Ausgang ............................. 16 Bit

Kalibrierungstemperatur .............................. 20...28°C

Genauigkeit, höherer Wert von allgemeinen und Grundwerten:

Allgemeine Werte

Temperatur-

koeffizient

Absolute

GenauigkeitEingangsart

Alle

 ±0,05% d. Messsp

.

 ±0,01% d. Messsp.

/ °C

Einfluss von Änderung der Versorgungsspan. < 0,005% d. Messsp. / VDC

Vibration ..................................................... IEC 60068-2-6 Test FC

Lloyd’s Spezifikation Nr. 1 .......................... 4 g / 2...100 Hz

Max. Leitungsquerschnitt ........................... 1 x 1,5 mm

2

Litzendraht

Luftfeuchtigkeit ........................................... < 95% RH (nicht kond.)

Maß ............................................................ Ø 44 x 20,2 mm

Schutzart (Gehäuse / Anschluss) ............... IP68 / IP00

Gewicht ...................................................... 50 g

Elektrische Daten, Eingang:

Max. Nullpunktverschiebung (Offset) ......... 50% des gewählten Max.-Wertes

TE-Eingang:

Ty p

Min.

Temperatur

Max.

Temperatur

Min.

Spanne Norm

B
E
J
K
L
N
R
S
T

U
W3
W5

LR

+400°C

-100°C

-100°C

-180°C

-100°C

-180°C

-50°C

-50°C

-200°C

-200°C
0°C
0°C

-200°C

+1820°C
+1000°C
+1200°C
+1372°C

+900°C
+1300°C
+1760°C
+1760°C

+400°C

+600°C
+2300°C
+2300°C

+800°C

200°C

50°C
50°C
50°C

50°C
100°C
200°C
200°C

50°C

75°C
200°C
200°C

50°C

IEC584
IEC584
IEC584
IEC584

DIN 43710

IEC584
IEC584
IEC584
IEC584

DIN 43710
ASTM E988-90
ASTM E988-90
GOST 3044-84

Grundwerte

Temperatur-

koeffizient

Grund-

GenauigkeitEingangsart

Volt
TE-Typ:
E, J, K, L, N, T, U
TE-Typ: B, R, S,
W3, W5, LR

 ±10 µV

 ±1°C

 ±2°C

 ±1 µV/°C

 ±0,05°C/°C

 ±0,2°C/°C

EMV-Immunitätswirkung ..................................... < ±0,5% d. Messsp.

Erweiterte EMV-Immunität:
NAMUR NE 21,

A Kriterium, Burst ...................... < ±1% d. Messsp.

44 45

Vergleichstellenkompensation (CJC) .......... < ±1,0°C

Fühlerfehlererkennung ................................ Ja

Fühlerfehlerstrom:

Bei Erkennung ...................................... Nom. 33 mA

Sonst .................................................... 0 mA

Spannungseingang:

Messbereich .............................................. -12...150 mV

Min. Messbereich (Spanne) ........................ 5 mV

Eingangswiderstand ................................... 10 m



Ausgang:
Stromausgang:

Signalbereich .............................................. 4...20 mA

Min. Signalbereich ...................................... 16 mA

Aktualisierungszeit...................................... 440 ms

Ausgangssignal bei EEpromfehler .............

 3,5 mA

Belastungswiderstand ................................  (U

Vers.

- 7,2)/ 0,023 []

Belastungsstabilität .................................... < ±0,01% d. Messsp. / 100



Sensorfehlanzeige:

Programmierbar.......................................... 3,5...23 mA

NAMUR NE43 aufsteuernd ........................ 23 mA

NAMUR NE43 zusteuernd.......................... 3,5 mA

EEx- / I.S.-Zulassung - 5334B:

KEMA 06ATEX0062 X ................................. II 1 GD, T80°C...T105°C

EEx ia IIC T6 / T4

Max. Umgebungstemp. für T1...T4 ............. 85°C

Max. Umgebungstemp. für T5 und T6 ........ 60°C

ATEX, für Anwendung in Zone .................... 0, 1, 2, 20, 21 oder 22

Ex- / I.S.-Daten:

Signalausgang / Versorgung, Klemmen 1 bis 2:

Ui ................................................................. : 30 VDC

Ii .................................................................. : 120 mADC

Pi ................................................................. : 0,84 W

Li .................................................................  10 µH

Ci .................................................................  1 nF

Fühlereingang, Klemmen 3, 4, 5, und 6:

Uo................................................................ : 9,6 VDC

I o ................................................................ : 25 mA

Po ................................................................ : 60 mW

L o ................................................................  33 mH

Co................................................................  2,4 µF

Marine-Zulassung:

Det Norske Veritas, Ships & Offshore ......... Standard for Certification No. 2.4

GOST R Zulassung:

VNIIM & VNIIFTRI, Cert. no. ........................ Siehe www.prelectronics.de

Eingehaltene Richtlinien: Norm:

EMV 2004/108/EG ....................................... EN 61326-1

ATEX 94/9/EG .............................................. EN 50014, EN 50020, EN 50284,

IEC 61241-0 und IEC 61241-11

d. Messspanne = der gewählten Messspanne

46 47

Programmierung:

• Loop Link ist eine batteriegespeiste Schnittstelle zur Programmierung des
PRetop 5334.

• Bezüglich Programmierung verweisen wir auf die nachfolgende Zeichnung
und die “Hilfe”-Funktion im PReset-Programm.

• Loop Link darf nicht zur Kommunikation mit Modulen, die in Exgefährdeten
Bereichen installiert sind, benutzt werden.

Bestellangaben: Loop Link

Abmessungen: Montage von Fühlerleitungen:

PRetop 5334

1

2

F

i

l

e

P

r

o

d

u

ct

I

n

p

u

t

O

u

t

p

u

t

C

o

m

m

u

n

i

c

at

i

o

n

L

a

n

g

u

a

g

e

O

p

t

i

o

n

0

8

:

3

0

:

0

0

P

R

e

t

o

p

5

3

3

1

D

a

t

e

:

1

9

9

4

-

8

-

1

0

9

4

3

2

0

1

5

9

4

P

R

e

l

e

c

t

r

o

n

i

c

s

A

n

al

o

g

i

n

p

u

t

A

n

a

l

o

g

o

u

t

p

u

t

S

e

r

i

al

n

o

:

I

n

p

u

t

t

y

p

e

:

O

u

t

p

u

t

t

y

p

e

:

4

-

2

0

m

A

U

p

s

c

a

l

e

S

e

n

s

o

r

e

r

r

o

r

:

P

t

1

0

0

D

I

N

/

I

E

C

0

.

0

0

-

5

0

.

0

0

C

3

-

w

i

r

e

1

.

0

0

s

e

c

-

-

-

-

-

-

I

n

p

u

t

r

a

n

g

e

:

C

o

n

n

e

c

t

i

o

n

:

C

o

l

d

j

u

n

c

t

i

o

n

c

o

m

p

:

R

e

s

p

o

n

se

t

i

m

e

:

T

a

g

n

o

:

*

*

COM

Loop Link

Unterbrechen

+V

B

* Nur anzuschliessen, wenn on-line
(im Betrieb) konfiguriert werden soll.

Schwarz

Rot

Gelb

Grün

Eingang

Betriebs­spannung

Ansclußstelle

Die Leitungen müssen zwischen den
Metallplatten montiert werden.

PR electronics A/S tilbyder et bredt program af analoge og digitale
signalbehandlingsmoduler til industriel automation. Programmet
består af Isolatorer, Displays, Ex-barrierer, Temperaturtransmittere,
Universaltransmittere mfl . Vi har modulerne, du kan stole på i selv
barske miljøer med elektrisk støj, vibrationer og temperaturudsving,
og alle produkter opfylder de strengeste internationale standarder.
Vores motto »Signals the Best« er indbegrebet af denne fi losofi
– og din garanti for kvalitet.

PR electronics A/S offers a wide range of analogue and digital
signal conditioning modules for industrial automation. The product
range includes Isolators, Displays, Ex Interfaces, Temperature
Transmitters, and Universal Modules. You can trust our products
in the most extreme environments with electrical noise, vibrations
and temperature fl uctuations, and all products comply with the
most exacting international standards. »Signals the Best« is the
epitome of our philosophy – and your guarantee for quality.

PR electronics A/S offre une large gamme de produits pour le
traite ment des signaux analogiques et numériques dans tous
les domaines industriels. La gamme de produits s’étend des
transmetteurs de température aux affi cheurs, des isolateurs
aux interfaces SI, jusqu’aux modules universels. Vous pouvez
compter sur nos produits même dans les conditions d’utilisation
sévères, p.ex. bruit électrique, vibrations et fl uctuations de
température. Tous nos produits sont conformes aux normes
internationales les plus strictes. Notre devise »SIGNALS the
BEST« c’est notre ligne de conduite - et pour vous l’assurance
de la meilleure qualité.

PR electronics A/S verfügt über ein breites Produktprogramm
an analogen und digitalen Signalverarbeitungsmodule für die in­dustrielle Automatisierung. Dieses Programm umfasst Displays,
Temperaturtransmitter, Ex- und galvanische Signaltrenner,
und Universalgeräte. Sie können unsere Geräte auch unter
extremen Einsatzbedingungen wie elektrisches Rauschen,
Erschütterungen und Temperaturschwingungen vertrauen, und
alle Produkte von PR electronics werden in Überein stimmung
mit den strengsten internationalen Normen produziert. »Signals
the Best« ist Ihre Garantie für Qualität!

DK

UK

FR

DE

Subsidiaries

France
PR electronics Sarl
Zac du Chêne, Activillage
4, allée des Sorbiers
F-69673 Bron Cedex

Germany
PR electronics GmbH
Im Erlengrund 26
D-46149 Oberhausen

Italy
PR electronics S.r.l.
Via Giulietti, 8
IT-20132 Milano

Spain
PR electronics S.L.
Avda. Meridiana 354, 9°

B

E-08027 Barcelona

Sweden
PR electronics AB
August Barks gata 6A
S-421 32 Västra Frölunda

UK
PR electronics UK Ltd
Middle Barn, Apuldram
Chichester
West Sussex, PO20 7FD

USA
PR electronics Inc
11225 West Bernardo Court
Suite A
San Diego, California 92127

[email protected]
tel. [phone]
fax [phone]

[email protected]
tel. [phone]
fax [phone]

[email protected]
tel. [phone]
fax [phone]

[email protected]
tel. [phone]
fax [phone]

[email protected]
tel. [phone]
fax [phone]

[email protected]
tel. [phone]
fax [phone]

[email protected]
tel. [phone]
fax [phone]

Head offi ce

Denmark www.prelectronics.com
PR electronics A/S [email protected]
Lerbakken 10 tel. [phone]
DK-8410 Rønde fax [phone]
