CCOE

Manual do produto

9203

Solenóide / driver de alarme

TEMPERATURA | INTERFACES INTRÍNSECAS | INTERFACE DE COMUNICAÇÃO | MULTIFUNCIONAL | ISOLAÇÃO | DISPLAY

No. 9203V106-BR
Versão do produto: 9203-003

Communication

Display

I.S. Interface

Isolation

Multifunction

Temperature

6 Product Pillars

to meet your every need

With our innovative, patented technologies, we make signal conditioning smarter and simpler. Our portfolio is composed of six
product areas, where we offer a wide range of analog and digital devices covering over a thousand applications in industrial
and factory automation. All our products comply with or surpass the highest industry standards, ensuring reliability in even
the harshest of environments and have a 5-year warranty for greater peace of mind.

Individually outstanding, unrivalled in combination

Our range of temperature transmitters and sensors provides the highest level of signal integrity from the
measurement point to your control system. You can convert industrial process temperature signals to analog, bus or
digital communications using a highly reliable point-to-point solution with a fast response time, automatic self­calibration, sensor error detection, low drift, and top EMC performance in any environment.

Our unique range of single devices covering multiple applications is easily deployable as your site standard. Having
one variant that applies to a broad range of applications can reduce your installation time and training, and greatly
simplify spare parts management at your facilities. Our devices are designed for long-term signal accuracy, low
power consumption, immunity to electrical noise and simple programming.

We provide inexpensive, easy-to-use, future-ready communication interfaces that can access your PR installed base
of products. The detachable 4501 Local Operator Interface (LOI) allows for local monitoring of process values,
device configuration, error detection and signal simulation. The next generation, our 4511 Remote Operator
Interface (ROI) does all that and more, adding remote digital communications via Modbus/RTU, while the analog
output signals are still available for redundancy.
With the 4511 you can further expand connectivity with a PR gateway, which connects via industrial Ethernet,
wirelessly through a Wi-Fi router or directly with the devices using our Portable Plant Supervisor (PPS) application.
The PPS app is available for iOS, Android and Windows.

Our display range is characterized by its flexibility and stability. The devices meet nearly every demand for display
readout of process signals, and have universal input and power supply capabilities. They provide a real-time
measurement of your process value no matter the industry, and are engineered to provide a user-friendly and
reliable relay of information, even in demanding environments.

We deliver the safest signals by validating our products against the toughest safety standards. Through our
commitment to innovation, we have made pioneering achievements in developing I.S. interfaces with SIL 2 Full
Assessment that are both efficient and cost-effective. Our comprehensive range of analog and digital intrinsically
safe isolation barriers offers multifunctional inputs and outputs, making PR an easy-to-implement site standard.
Our backplanes further simplify large installations and provide seamless integration to standard DCS systems.

Our compact, fast, high-quality 6 mm isolators are based on microprocessor technology to provide exceptional
performance and EMC-immunity for dedicated applications at a very low total cost of ownership. They can be
stacked both vertically and horizontally with no air gap separation between units required.

9203 - Versão do produto 9203-003 3

Solenóide / driver de alarme

9203

Conteúdo

Aviso................................................................................................... 4

Identificação de símbolos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Instruções de segurança ................................................................................. 4

Como desmontar o sistema 9000......................................................................... 5

Recursos avançados ..................................................................................... 6

Aplicação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Características técnicas.................................................................................. 6

Aplicações - 9203Axxx .................................................................................. 7

Aplicações - 9203Bxxx .................................................................................. 8

Display PR 4511/4501 / programador frontal ............................................................. 9

Como montar / desmontar o PR 4511/4501............................................................... 9

Código de compra ....................................................................................... 10

Acessórios .............................................................................................. 10

Especificações elétricas.................................................................................. 10

Visualização no 4511/4501 de hardware / erro de software................................................ 15

Conexões ............................................................................................... 16

Diagrama de bloco....................................................................................... 17

Indicações de erro de sinal sem display frontal............................................................. 18

Configuração / operando os botões de função ............................................................. 19

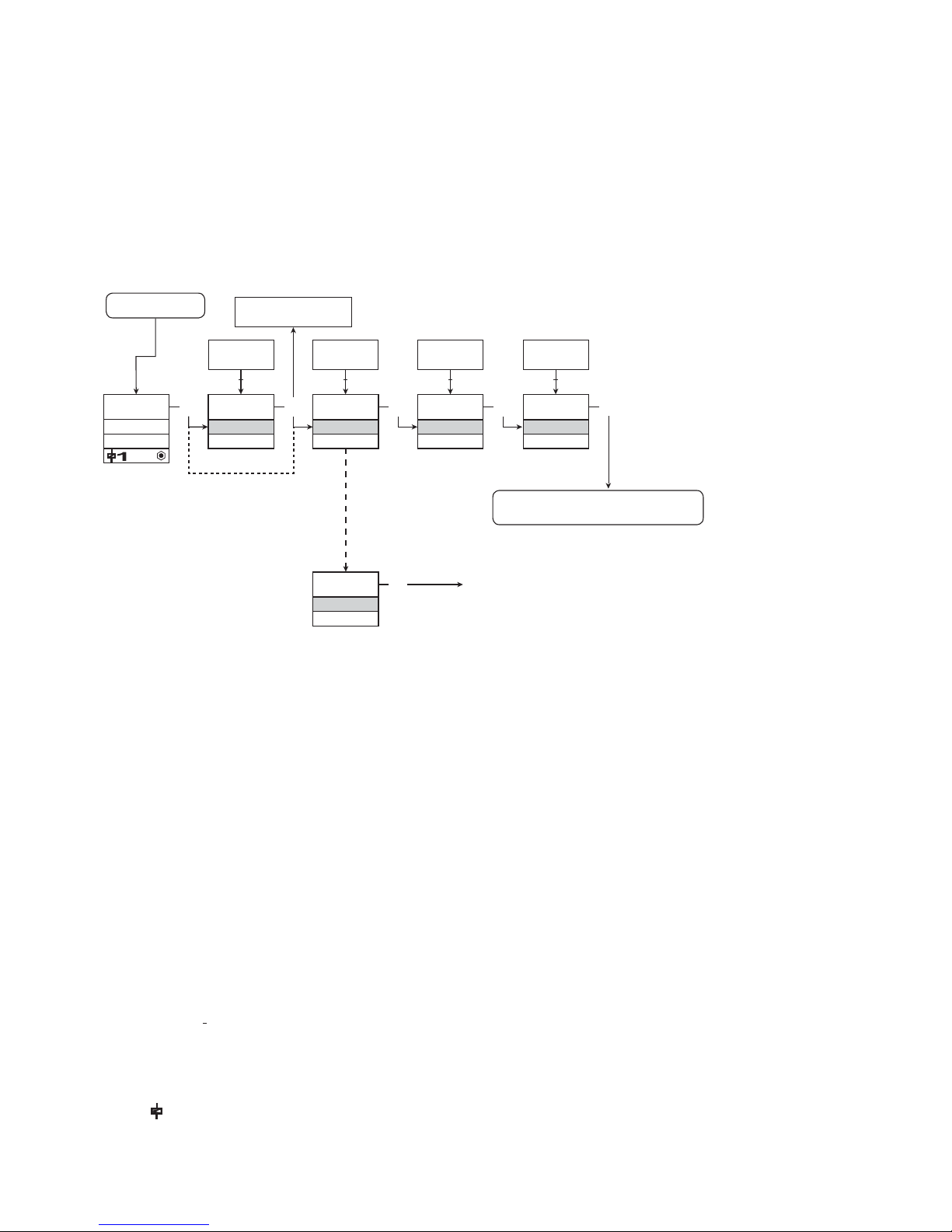

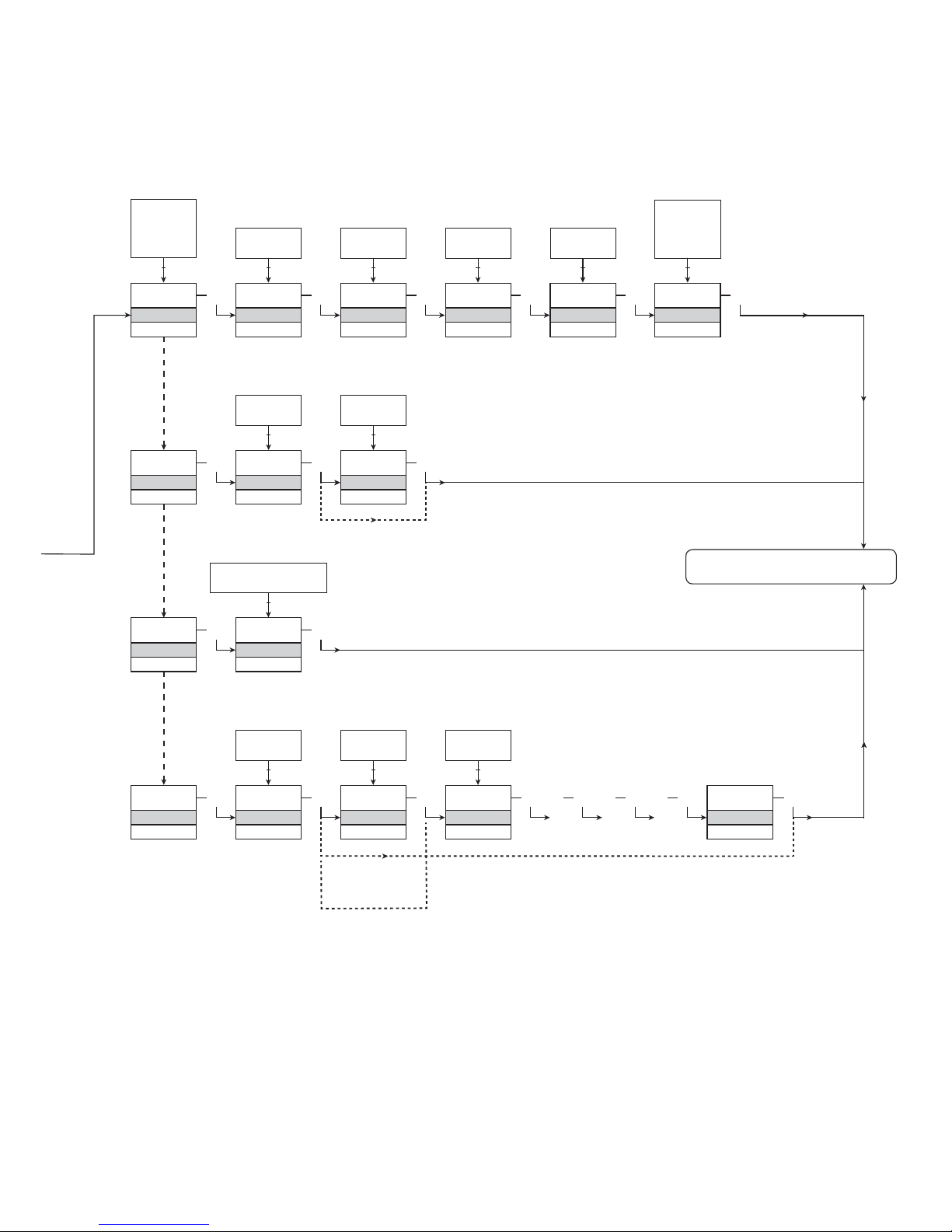

Diagrama de encaminhamento ........................................................................... 20

Diagrama de encaminhamento, configurações avançadas (ADV.SET)......................................... 21

Textos de ajuda na linha 3 do display ..................................................................... 22

Appendix . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

IECEx Installation Drawing ............................................................................ 24

ATEX Installation Drawing ............................................................................ 28

FM Installation Drawing............................................................................... 32

Desenho de instalaçao INMETRO ...................................................................... 35

História do documento................................................................................... 38

Safety Manual........................................................................................... 39

4 9203 - Versão do produto 9203-003

Aviso

As operações seguintes devem apenas ser realizadas com o módulo desconectado e sob as condições
ESD-segurança:
Montagem geral, conexão e desconexão de fios.
Solução de problemas do módulo.

Reparo do módulo e substituição de circuitos danificados devem ser feitos apenas pela PR
electronics A/S.

Aviso

Não abra a placa frontal do equipamento de forma que possa causar dano no conector do display /
programador frontal PR 4511/4501.
Este equipamento não contém DIP-switches ou jumpers.

Identificação de símbolos

Triângulo com marca de exclamação: Leia o manual antes da instalação e comissionamento do módulo a

fim de evitar incidentes que podem causar danos pessoais ou mecânicos.

O certificado CE prova a observância do módulo com os requerimentos essenciais das diretrizes.

O símbolo de isolação dupla mostra que o módulo é protegido por isolação dupla ou reforçada.

Equipamentos Ex tem sido aprovados de acordo com a diretriz da ATEX para uso em instalação de áreas
explosivas. Veja os desenhos de instalação no apêndice.

Instruções de segurança

Definições

Tensões perigosas foram definidas com os ranges: 75...1500 Volt DC, e 50...1000 Volt AC.
Técnicos são pessoas qualificadas, educadas ou treinadas para montagem, operação, e também solucionar problemas técnicos

de acordo com as normas de segurança.
Operadores, estarem familiarizados com os conteúdos deste manual, ajustarem e operarem os botões ou potenciômetro
durante uma operação normal.

Recebimento e desembalagem

Desembalar o equipamento sem danifica-lo e checar se o tipo do equipamento corresponde com o solicitado. A embalagem
deve sempre acompanhar o produto até que o mesmo seja permanentemente montado.

Ambiente

Evite contato direto com luz do sol, poeira, altas temperaturas, vibrações mecânicas e choques, bem como chuva e umidade
pesada. Se necessário, aquecimento em excesso dos limites permitidos para temperaturas ambiente devem ser evitadas por
meio de ventilação.
O módulo deve ser instalado em grau de poluição 2 ou melhor.
O módulo foi projetado para estar seguro de altitudes de até 2000 metros.

9203 - Versão do produto 9203-003 5

Montagem

Apenas técnicos os quais estão familiarizados com termos técnicos, avisos e instruções contidas no manual e o quais são
capazes de segui-lo, devem conectar o módulo.
Caso haja alguma dúvida, favor entrar em contato com seu distribuidor local ou, alternativamente,

PR electronics A/S

www.prelectronics.com

O uso de cabos trançados, não é permitido para a fiação da rede, exceto quando os fios estão protegidos com as extremidades
do cabo.

Descrições de conexão de entrada / saída e alimentação são mostradas no diagrama de blocos na etiqueta lateral.

O módulo é fornecido com terminais de fiação de campo e devem ser alimentados por uma fonte de alimentação com isolação
dupla ou reforçada. um interruptor deve ser facilmente acessado e estar perto do módulo. Este interruptor deve ser marcado
como modo de desconexão para o módulo.

Para instalação no trilho de alimentação 9400 a tensão é fornecida pela Unidade de Controle de Tensão 9410.

O ano de fabricação pode ser pego nos dois primeiros dígitos do serial number.

Calibração e ajuste

Durante a calibração e ajustes, a medição e conexão de tensões externas devem ser realizadas de acordo com as
especificações do manual. O técnico deve usar ferramentas e instrumentos que são seguros para uso.

Operação normal

Operadores são apenas permitidos a ajustar e operar equipamentos que estão fixados de forma segura no painel, etc.,
evitando-se assim o risco de ferimentos e danos. Isso significa que não há risco de choque elétrico, e o equipamento é
facilmente acessível.

Limpeza

Quando desconectado, o equipamento pode ser limpado com pano umedecido e água destilada.

Responsabilidade

Na medida em que as instruções deste manual não sejam estritamente observadas, o cliente não pode avançar uma demanda
contra a PR electronics A/S após o contrato de venda ter sido aceita.

Como desmontar o sistema 9000

Figura 1:

Levantando o botão de trava, oequipamento é destacado do trilho DIN.

6 9203 - Versão do produto 9203-003

Recursos avançados

• O 9203Bxxx tem três barreiras Ex incorporadas.

• Duas versões de hardware tornam possível escolher ou Baixa (35mA) ou Alta (60mA) corrente de saída.

• Configuração e monitoramento através do display frontal (PR 4511/4501).

• Seleção de função direta ou invertida para cada canal via PR 4511/4501 e possibilidade de reduzir a corrente de saída de
áreas perigosas para se adequar à aplicação.

• Monitoramento opcional da corrente de saída para áreas perigosas através do PR4511/4501.

• Alimentação opcional via trilho de tensão e/ou alimentação separada.

Aplicação

• O 9203Bxxx pode ser montado em área segura ou em zona 2 / div. 2 e transmitir sinais para zona 0, 1, 2 e zona 20, 21, 22
incluindo mineração M1 / Classe I/II/III, Div. 1, Gr. A-G. Driver Ex para controle Liga / Desliga de solenoide, alarmes acústicos
e LEDs montados em áreas perigosas.

• O 9203Axxx pode ser montado em área segura ou em zona 2 / div. 2 e transmitir sinais para a área não perigosos. Driver
para controle Liga / Desliga de solenoide, alarmes acústicos e LEDs montados em áreas perigosas

• Monitoramento de erros internos via status individual de relé e/ou sinal eletrônico coletivo via trilho de tensão.

• O 9203 foi fabricado, desenvolvido e certificado para uso em aplicações de SIL 2 cumprindo os requerimentos do IEC

61508.

Características técnicas

• LEDs frontais verde e amarelo/vermelho indicam status de operação e defeito de funcionamento.

• Isolação galvânica de 2,6 kVAC entre entrada, saída e alimentação.

Solenóide / driver de alarme

9203

• Drivers universais para solenoides, alarmes acústicos e LEDs

• Auto diagnóstico extendido

• 1 ou 2 canais

• Pode ser alimentado separadamente ou instalado no trilho de alimentação, PR
9400

• SIL 2-certificada através de avaliação completa

54

53

52

51

31

32

33

34

14

13

12

11

44

43

42

41

V

+

V

+

V

+

V

+

V-V-

V-V-

9203 - Versão do produto 9203-003 7

Trilho, alimentação +

Trilho, alimentação -

Trilho de
tensão

Sinal do status do relé

Zona 2 / Cl. 1, div. 2, gr. A-D ou área segura

Canal 2

SolenóideAlarme

Status do equipamento

Status do equipamento

Alimentação +19,2...31,2 VDC

N.C.

Alimentação via
trilho de tensão

Sinais de entrada:

Canal 2

Canal 1

Sinais de saída:

Canal 1

SolenóideAlarme

Sem conexão

Sem conexão

Conexão de tensão:

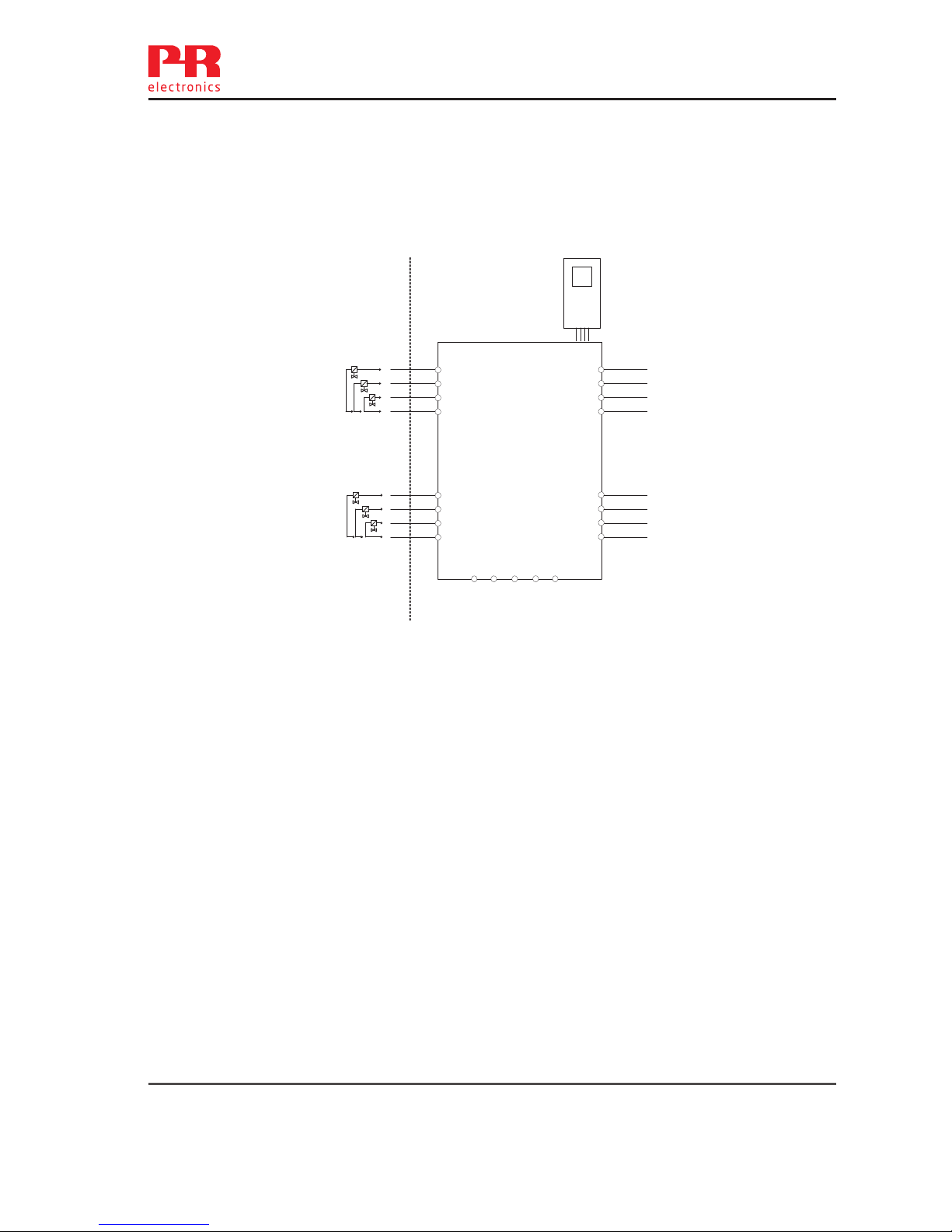

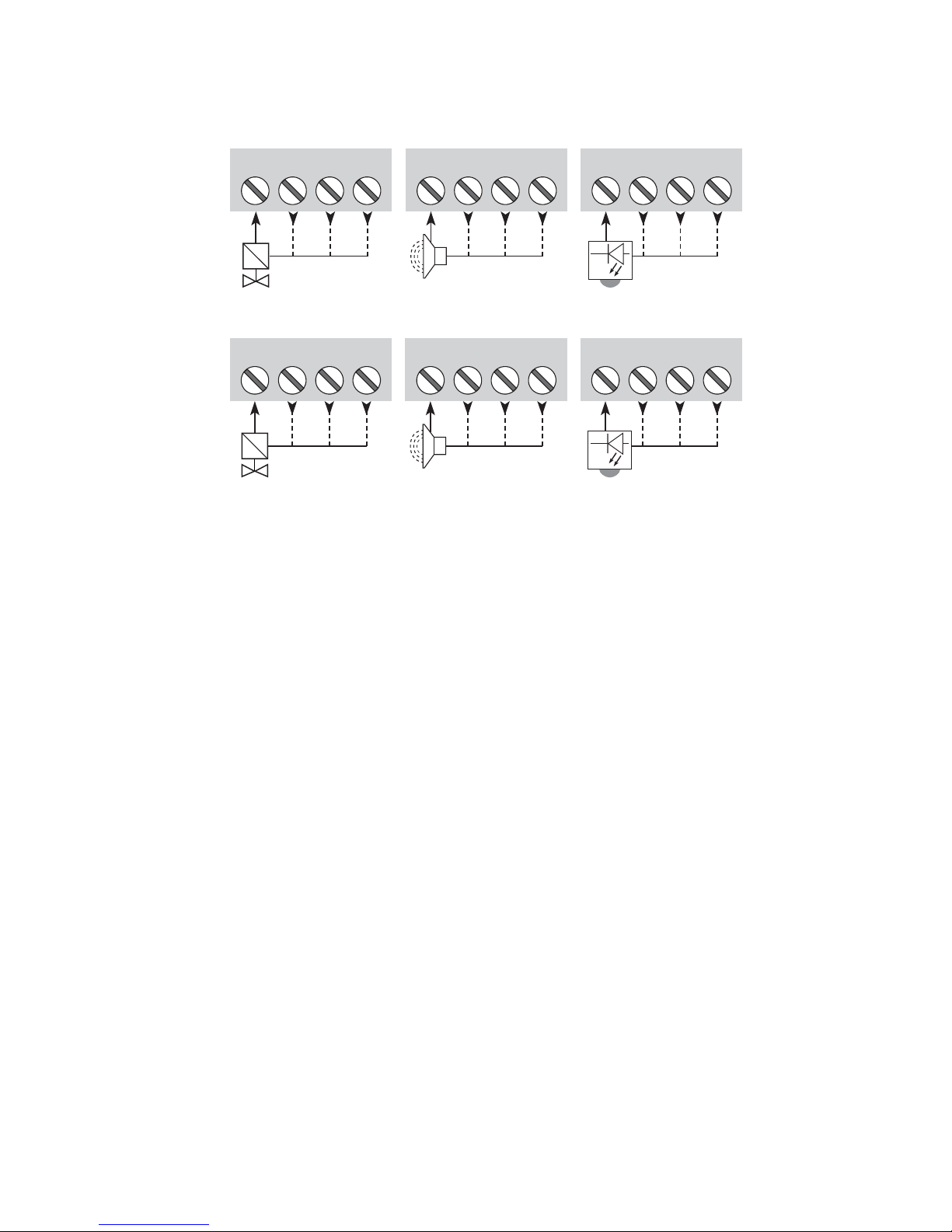

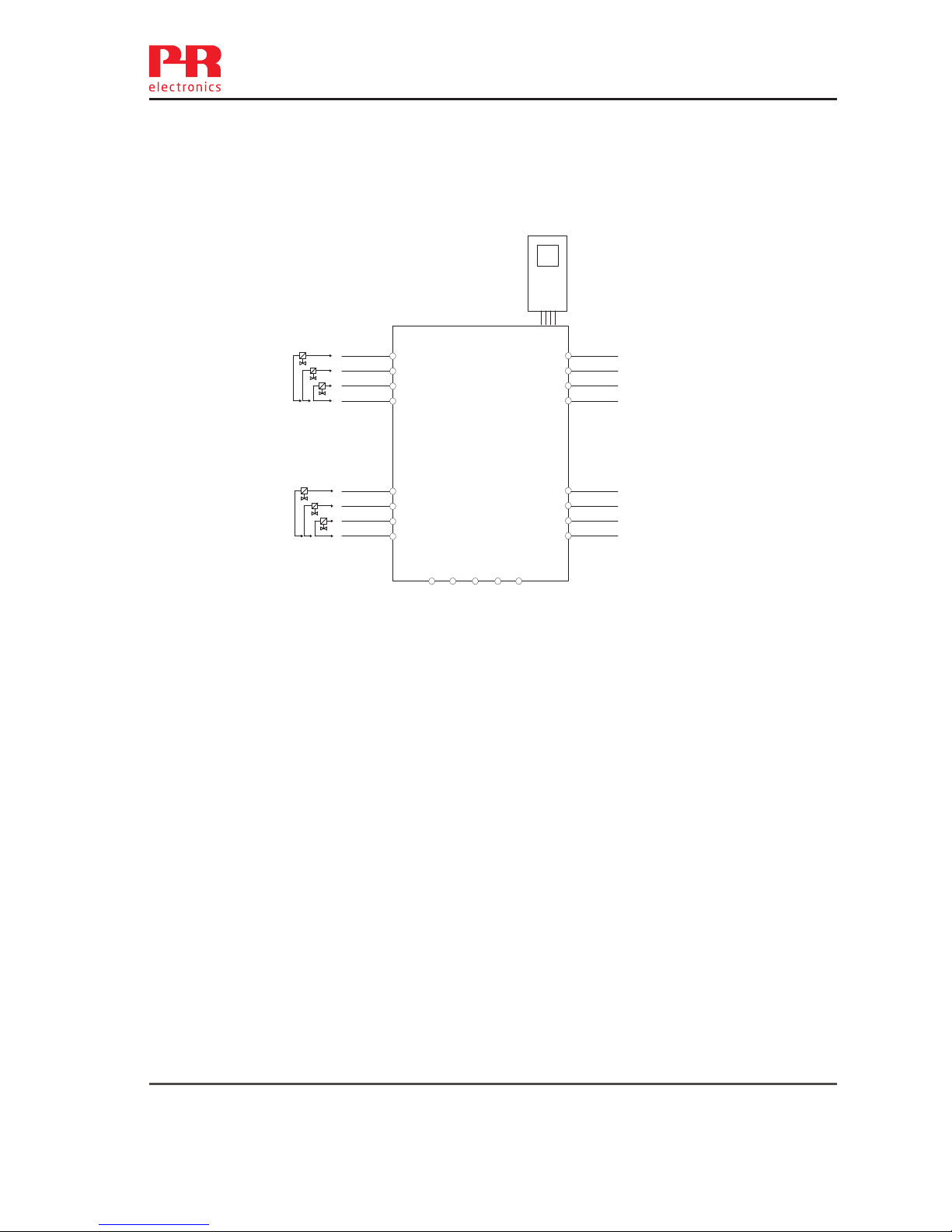

Aplicações - 9203Axxx

Alimentação -

14

13

12

11

44

43

42

41

V

+

V

+

V

+

V-V-

V-V-

54

53

52

51

31

32

33

34

V

+

8 9203 - Versão do produto 9203-003

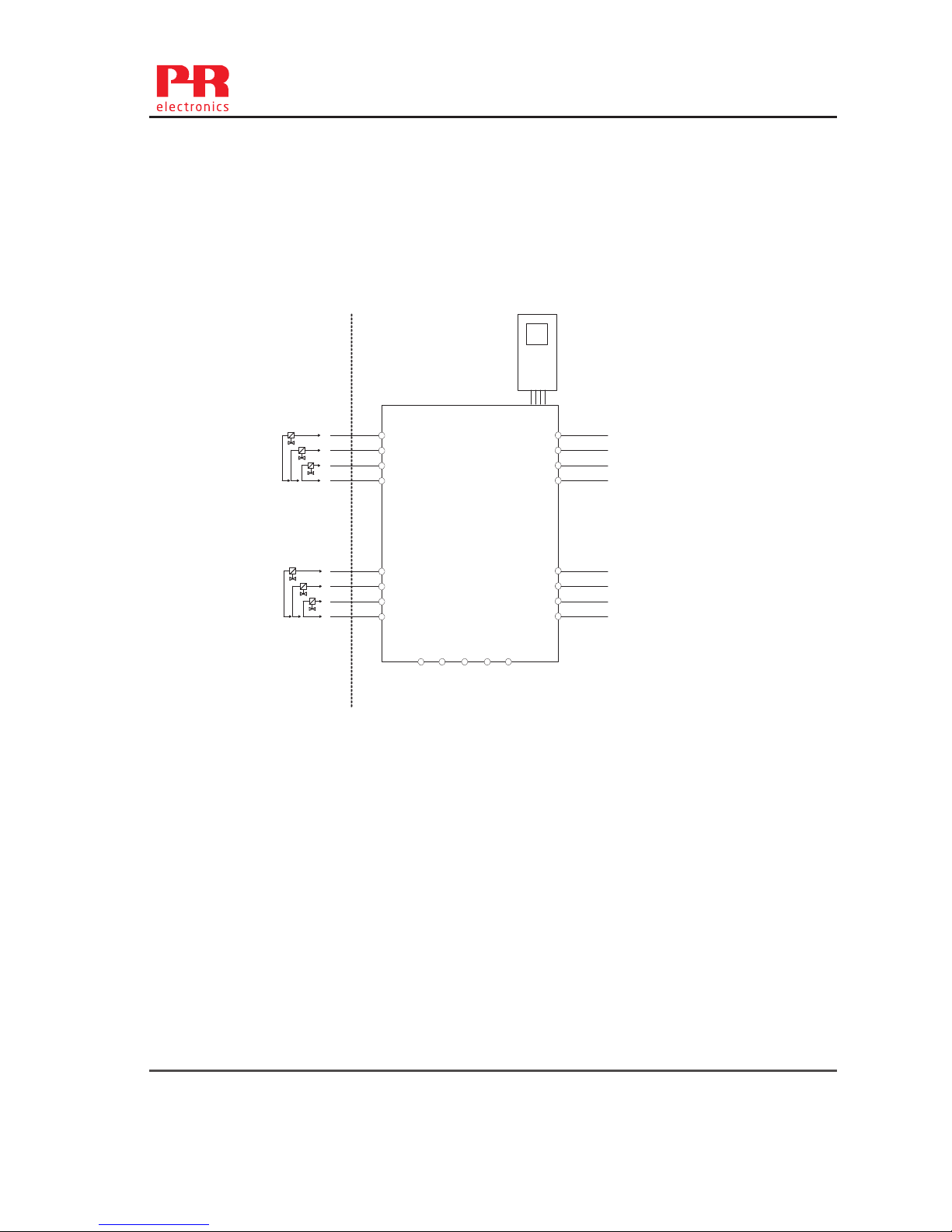

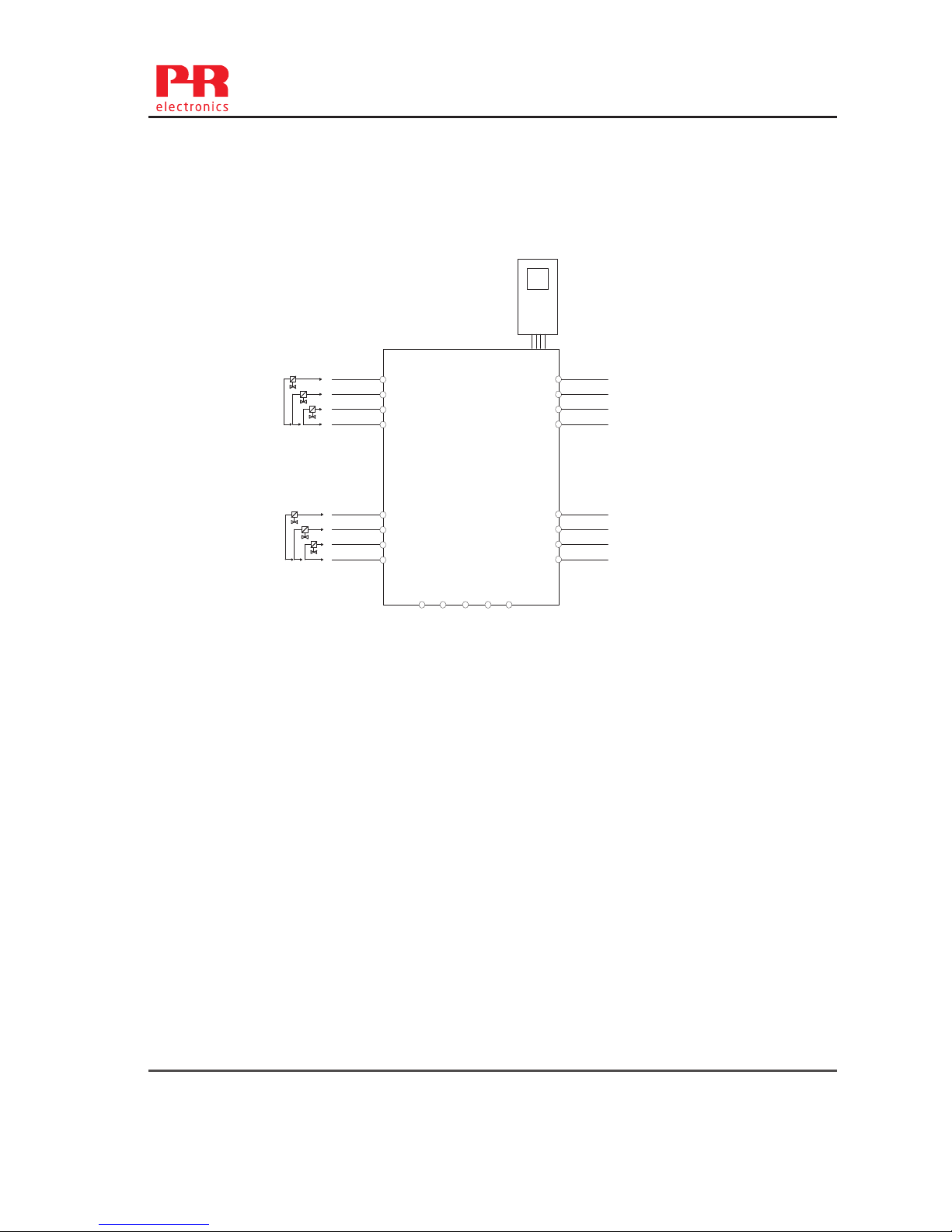

Aplicações - 9203Bxxx

Zona 0, 1, 2,

20, 21, 22, M1 &

Cl. I/II/III, Div. 1

gr. A-G

Zona 2 / Cl. 1, div. 2, gr. A-D ou área segura

Trilho de
tensão

Sinal do status do relé

Channel 2

SolenóideAlarme

Status do equipamento

Status do equipamento

N.C.

Alimentação via
trilho de tensão

Sinais de entrada:

Canal 2

Canal 1

Sinais de saída:

Canal 1

SolenóideAlarme

Sem conexão

Sem conexão

Conexão de tensão:

Trilho, alimentação +

Trilho, alimentação -

Alimentação +19,2...31,2 VDC

Alimentação -

OK

4501





1

3



4

2

3

9203 - Versão do produto 9203-003 9

Display PR 4511/4501 / programador frontal

Funcionalidade

A estrutura simples do menu e de fácil compreensão e os textos explicativos de ajuda te orientam
sem dificuldades e automaticamente através dos passos, tornando assim o produto fácil de usar.
Opções de funções e configurações são descritos na seção “Configuração / botões de operação e
função”.

Aplicação

• Interface de comunicações para modificação dos parâmetros operacionais no 9203.

• Quando montado no processo, o display mostra valores do processo e status do equipamento.

Características técnicas

• Diplay de LCD com 4 linhas:
Linha 1 (5,57 mm) mostra o status para cada canal (OK ou erro).
Linha 2 (3,33 mm) mostra saída para canal 1 (ON / OFF).
Linha 3 (3,33 mm) mostra saída para canal 2 (ON / OFF), e a linha 4 mostra se o equipamento é SIL­bloqueado.

• A fim de proteger a configuração contra mudanças não autorizadas, o acesso ao menu pode ser
bloqueado através de uma senha.

Como montar / desmontar o PR 4511/4501

1: Insira os grampos do 4511/4501 nos encaixes localizados no topo do equipamento.

2) Pressione o 4511/4501 no lugar.

Desmontagem do 4511/4501

3) Aperte o botão na parte inferior do 4511/4501 e puxe para cima.

10 9203 - Versão do produto 9203-003

Acessórios

4501 = Display / programador frontal
4511 = Communication enabler
9400 = Trilho de tensão
9404 = Módulo de parada para trilho
9410 = Unidade de controle de alimentação
9421 = Fonte de alimentação 24 V - Ex nA nC

Especificações elétricas

Condições ambientais:

Especificações de range . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . -20°C a +60°C

Temperatura de armazenamento . . . . . . . . . . . . . . . . . . . . . . . . . . -20°C a +85°C

Temperatura de calibração . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20...28°C

Umidade de relativa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . < 95% RH (non-cond.)

Grau de proteção . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . IP20

Instalação em grau de poluição 2 e categoria de sobretensão II.

Especificações mecânicas:

Dimensões (HxWxD). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 109 x 23,5 x 104 mm

Dimensões (HxWxD) com 4501 / 4511 . . . . . . . . . . . . . . . . . . . . . . 109 x 23,5 x 116 mm / 131 mm

Peso (approx.) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 170 g

Peso com 4501 / 4511 (approx.) . . . . . . . . . . . . . . . . . . . . . . . . . . 185 g / 270 g

Tipo de trilho DIN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . DIN EN 60715 - 35 mm

Tamanho de cabo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,13...2,08 mm

2

/ AWG 26...14
cabo flexível

Torque de terminal de parafuso . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,5 Nm

Vibração . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . IEC 60068-2-6 : 2007

2...13.2 Hz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ±1 mm

13.2...100 Hz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ±0,7 g

Especificações comuns:

Tensão de alimentação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19.2...31.2 VDC

Fusível . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1,25 A SB / 250 VAC

Código de compra

Exemplo : 9203B2B2

Tipo Versão Saída Canais Entrada

9203 Non-Ex / zona 2

Barreira Ex [Ex ia] /
zone 2

: A

: B

Corrente baixa : 1 Simples

Duplo

: A

: B

Opto / chave

PNP

NPN

: -

: 1

: 2

Corrente alta : 2 Simples : A

9203 - Versão do produto 9203-003 11

A potência necessária máxima é a potência máxima necessária nos terminais 31 e 32.
A dissipação de potência máxima é a potência máxima dissipada pelo dispositivo 9000.
Se o 9203 for utilizado com o 4511/4501, adicione 40 mW ao dissipação de potência máxima e 70 mW ao potência necessária máxima
para cada dispositivo com o 4511/4501.

Tensão de isolação, teste / operação:

Entrada / saída / alimentação . . . . . . . . . . . . . . . . . . . . . . . . . . . 2,6 kVAC / 250 VAC

Saída 1 a saída 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1,5 kVAC / 150 VAC reforçado

Status do relé para alimentação. . . . . . . . . . . . . . . . . . . . . . . . . . 1,5 kVAC / 150 VAC reforçado

Interface de comunicação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Communication enabler 4511 /

Programador frontal 4501

9203xxx coletor aberto NPN e chave mecânica:

Nível de trig BAIXO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ≤ 2,0 VDC

Nível de trig ALTO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ≥ 4,0 VDC

Tensão externa máxima . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28 VDC

Impedância de entrada . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3,5 kΩ

Saída aberta V . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6,0 VDC

9203xxx coletor aberto PNP:

Nível de trig BAIXO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ≤ 8,0 VDC

Nível de trig ALTO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ≥ 10,0 VDC

Tensão externa máxima . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28 VDC

Impedância de entrada . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3,5 kΩ

Saída aberta V . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6,0 VDC

9203xxx1 PNP com resistor pull-down:

Nível de trig BAIXO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ≤ 8,0 VDC

Nível de trig ALTO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ≥ 10,0 VDC

Tensão externa máxima . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28 VDC

Impedância de entrada . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3,5 kΩ

9203xxx2 NPN com resistor pull-up:

Nível de trig BAIXO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ≤ 2,0 VDC

Nível de trig ALTO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ≥ 4,0 VDC

Tensão externa máxima . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28 VDC

Impedância de entrada . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3,5 kΩ

Saídas:

Ondulação de saída . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . < 40 mV RMS

Influência de imunidade EMC. . . . . . . . . . . . . . . . . . . . . . . < ±0,5% de span

Imunidade EMC extendida:

NAMUR NE 21, critério de explosão A . . . . . . . . . . . . . . . . . < ±1% de span

Tipo Descrição

Dissipação de

potência máxima

Potência

necessária máxima

9203x1A 1 canal, corrente baixa ≤ 1,1 W ≤ 1,9 W
9203x1A1 1 canal, corrente baixa ≤ 1,1 W ≤ 1,9 W
9203x1A2 1 canal, corrente baixa ≤ 1,1 W ≤ 1,9 W

9203x1B 2 canais, corrente baixa ≤ 2,0 W ≤ 3,1 W
9203x1B1 2 canais, corrente baixa ≤ 2,0 W ≤ 3,1 W
9203x1B2 2 canais, corrente baixa ≤ 2,0 W ≤ 3,1 W

9203x2A 1 canal, corrente alta ≤ 1,7 W ≤ 2,5 W
9203x2A1 1 canal, corrente alta ≤ 1,7 W ≤ 2,5 W
9203x2A2 1 canal, corrente alta ≤ 1,7 W ≤ 2,5 W

26
24
22
20
18
16
14
12
10

8
6
4
2

0 10 20 30 35 40

[V]

[mA]

12 9203 - Versão do produto 9203-003

Terminal

9203x1Ax (1 canal) / 9203x1Bx (2 canais)

41-42 / 51-52 41-43 / 51-53 41-44 / 51-54

Vsaída sem carga Mín. 24 V Mín. 24 V Mín. 24 V

Vsaída com carga Mín. 12,5 V Mín. 13,5 V Mín. 14,5 V

Isaída máx. 35 mA 35 mA 35 mA

X41 X44
X41 X43
X41 X42

Terminais:

Cargas de saída

26
24
22
20
18
16
14
12
10

8
6
4
2

0 10 20 30 40 50 60 65 70

[V]

[mA]

9203 - Versão do produto 9203-003 13

Terminal

9203x2Ax (1 canal)

41-42 41-43 41-44

Vsaída sem carga Mín. 24 V Mín. 24 V Mín. 24 V

Vsaída com carga Mín. 11,5 V Mín. 9 V Mín. 12,5 V Mín. 10 V Mín. 13,5 V Mín. 11 V

Isaída máx. 50 mA 60 mA 50 mA 60 mA 50 mA 60 mA

X41 X44
X41 X43
X41 X42

Terminais:

14 9203 - Versão do produto 9203-003

Saída relé:

Status do relé em área segura:

Tensão máxima . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 125 VAC / 110 VDC

Corrente máxima. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,5 A AC / 0,3 A DC

Tensão máxima . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62,5 VA / 32 W

Determinações das autoridades observados:

EMC. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2014/30/UE

LVD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2014/35/UE

RoHS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2011/65/UE

Aprovações:

DNV-GL, Ships & Oshore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Stand. f. Certific. No. 2.4

c UL us, Standard for Safety . . . . . . . . . . . . . . . . . . . . . . . . . . . . . UL 61010-1

EAC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . TR-CU 020/2011

Aprovações I.S. / Ex:

ATEX 2014/34/UE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . KEMA 07ATEX0147 X

IECEx . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . IECEx KEM 09.0001X

c FM us. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3035277-C

INMETRO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . DEKRA 16.0006 X

CCOE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P337349/6

EAC Ex TR-CU 012/2011 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . RU C-DK.GB08.V.00410

Segurança Funcional:

SIL 2 Certificada & Totalmente Avaliada de acordo com IEC 615088

9203 - Versão do produto 9203-003 15

Visualização no 4511/4501 de hardware / erro de software

! Todas as indicações de erro no display piscam uma vez por segundo. O texto de ajuda explica o erro..
Erros afetando ambos os canais são mostrados como erro no canal 1 – e a linha mostrando canal 2 em branco.
Erro de hardware pode ser reiniciado de duas formas. Ou através do passo a passo dos menus (se o outro canal

ainda estiver em operação) ou reiniciando a alimentação do equipamento.

Leitura de erro de hardware

Pesquisa de erro Leitura Causa

Teste de comunicação 4511 (4501) / 9203 NO.CO Erro de conexão

Erro EEPROM - checar configuração FL.ER

Erro de configuração ou incompatibilidade crc,

configuração de recuperação é carregado
Erro de hardware DE.ER Configuração de recuperação inválida
Erro de hardware FC.ER Código inválido de recuperação 4511/4501
Erro EEPROM - checar configuração CO.ER Configuração inválida (CRC ou dados)
Erro de hardware CA.ER Erro de calibração de fábrica

Erro de hardware HW.ER Setup HW - incompatibilidade de configuração

Erro de hardware OC.ER

Erro de comunicação na saída principal do

controlador

Erro de hardware MS.ER Alimentação principal interna fora do limite
Erro de hardware MI.ER Inicialização principal auto teste falhou
Erro de hardware MC.ER Flash principal ou ram auto teste falhou

16 9203 - Versão do produto 9203-003

Conexões

11

1312

14

11

1312

14

11

1312

14

11

1312

14

11

1312

14

11

1312

14

11

1312

14

11

1312

14

31 32 3433

91 92 93 94 95

V-

V+

(6 V)*

V-

(6 V)*

V+

R

V-

V+

(6 V)*

- +

R

V-

V+

(6 V)*

V-

V+

(6 V)*

V-

V+

(6 V)*- +

Canal 1Canal 2

Alimentação

e status do relé

Conexões

trilho de tensão

N.C.

NC = no connection
(sem conexão)

Aliment. -

Aliment. +

Aliment. -

Aliment. +

NC

NC

Erro

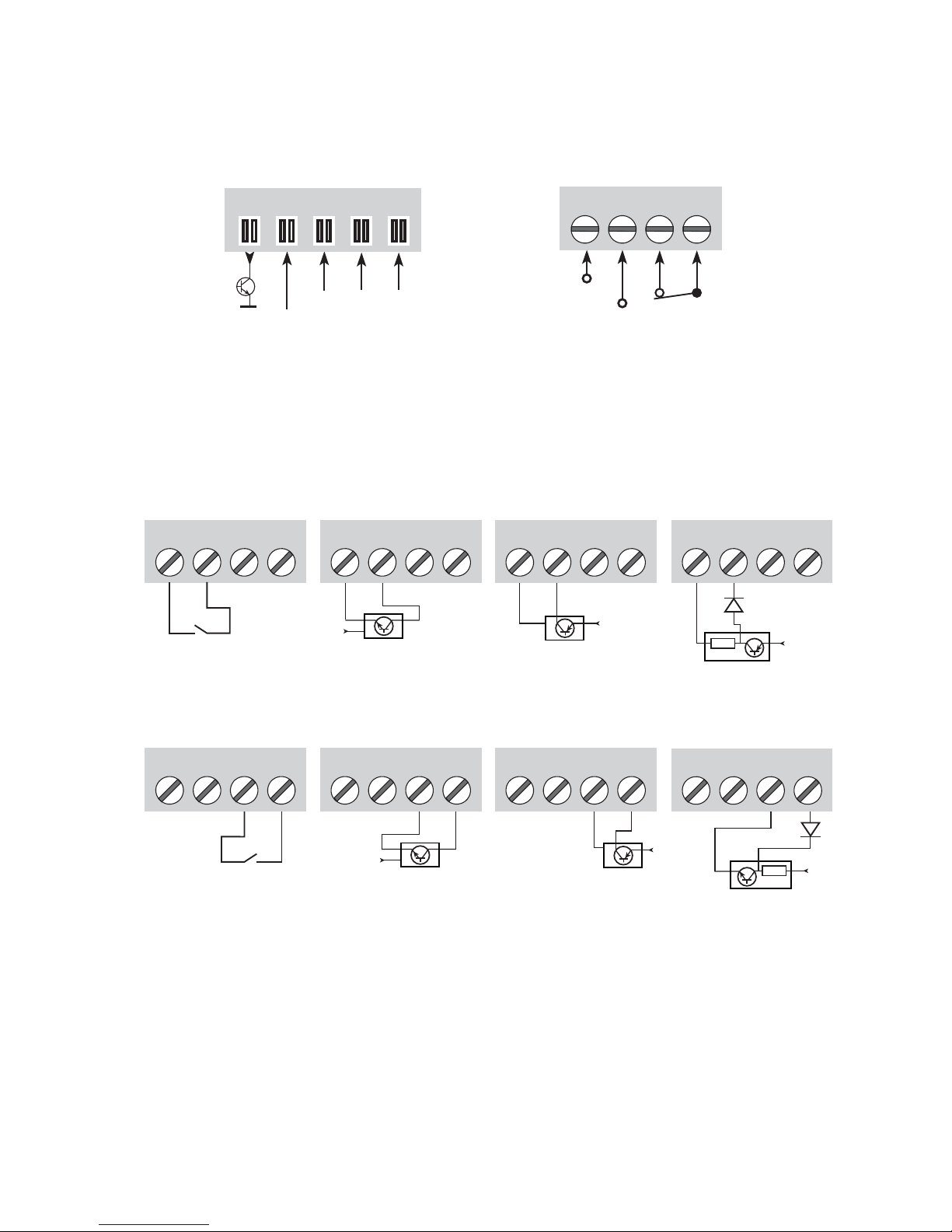

Entradas - 9203xxx:

PNPNPNChave Entrada PNP

PNPNPNChave Entrada PNP

* 6 V em estado aberto

D externo

D externo

11

1312

14

11

1312

14

11

1312

14

11

1312

14

11

1312

14

11

1312

14

11

1312

14

11

1312

14

11

1312

14

11

1312

14

11

1312

14

11

1312

14

11

1312

14

11

1312

14

11

1312

14

11

1312

14

- +

R

V-

V+

R

V-V-

V+

V-

V+

R

V-

V+

V+

V-

V- V+

V-

V+

R

V-

V+

V+

V-

V- V+

R

V- V+

V- V+

V-

V+

V-

V+

R

V+

Canal 1Canal 2Canal 1

Canal 2

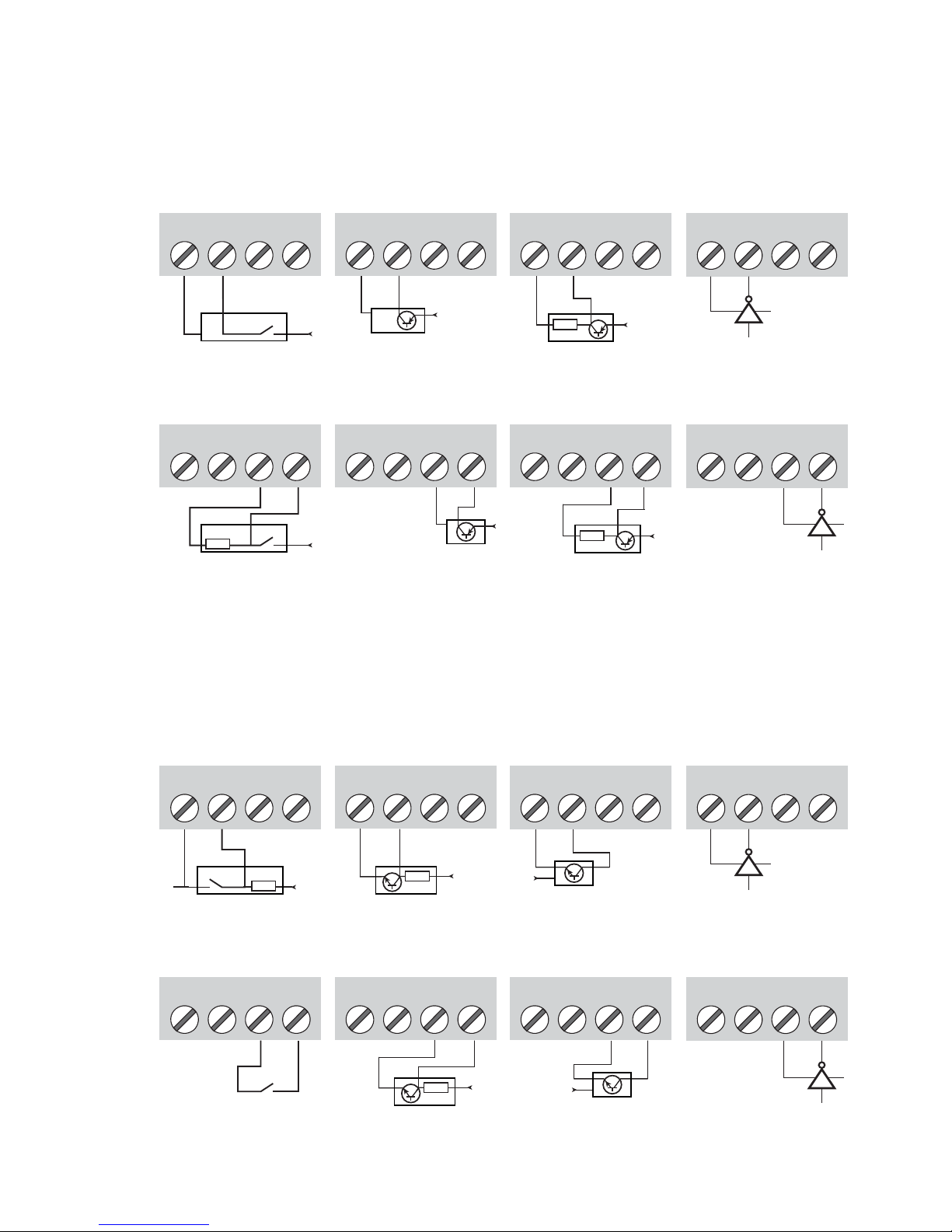

Entradas - 9203xxx1:

PNP

com pull-downPNPChave V+ Entrada ativa

PNP

com pull-downPNP

Chave com

pull-down Entrada ativa

Entradas - 9203xxx2:

NPN

NPN

com pull-up

Chave com

pull-up Entrada ativa

NPN

NPN

com pull-up

Chave com

pull-down Entrada ativa

9203xxx

31

12

11

91

92 93 94 95

32

34

33

44

43

41

42

14

13

54

53

51

52

NC*NC*

CPU

FLASH

R Ex3

R Ex2

R Ex1

R Ex3

R Ex2

R Ex1

V

+

NPN

V

+

PNP

V

+

NPN

V

+

PNP

1



 ON
 OFF

(6 V)

(6 V)

9203 - Versão do produto 9203-003 17

Diagrama de bloco

Conexões de trilho de tensão

Status de relé N.C.

Status de relé N.C.

Alimentação +24 VDC

Entrada +

Entrada, gnd.

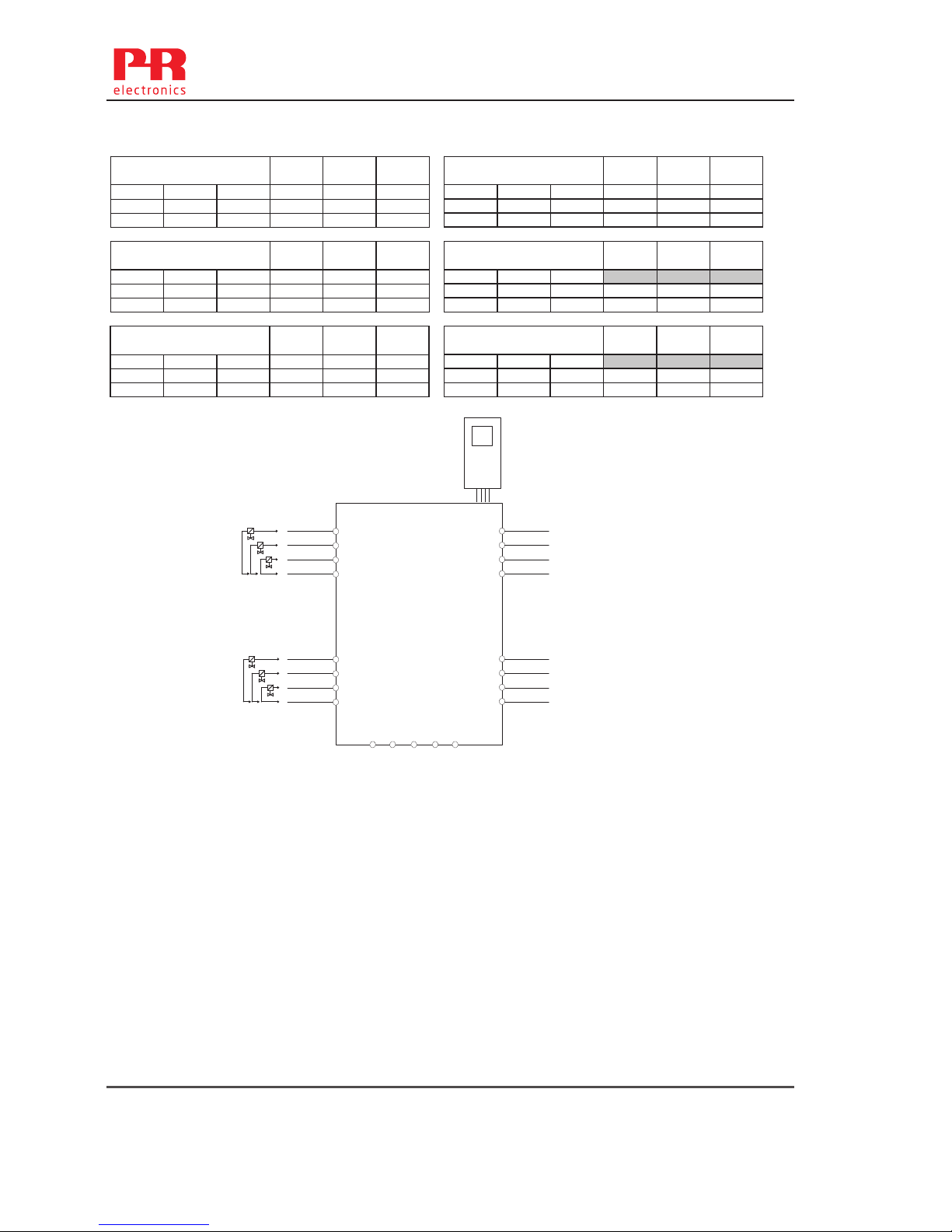

Canal 1

Canal 2

Chave

Entrada +

Entrada, gnd.

Chave

Saída +

Saída, gnd.

Saída +

Saída, gnd.

Fusível

Fusível

Status do equipamento,

Verde

Status canal 1, Amarelo/

Vermelho

Status canal 2, Amarelo/

Vermelho

* NC = no connection
(sem conexão)

Aliment. +

Aliment. -

Alimentação -

41

4342

44

41

4342

44

41

4342

44

51

5352

54

51

5352

54

51

5352

54

Canal 1

Canal 2

Saídas - 9203xxxx:

LEDAlarme acústicoSolenóide, ON / OFF

LEDAlarme acústicoSolenóide, ON / OFF

18 9203 - Versão do produto 9203-003

Indicações de erro de sinal sem display frontal

Lista de LED e indicação de erro de sinal

Estado LED Verde

Canal 1:
Amarelo /
vermelho

Canal 2:
Amarelo /
vermelho

Status do relé,

N.C..

Trilho de tensão

status de sinal

Módulo OK Piscando Energizado OFF
Sem alimentação OFF OFF OFF Desenergizado ON
Módulo com defeito OFF Vermelho Vermelho Desenergizado ON

Canal 1, saída ON Piscando Amarelo Energizado OFF
Canal 1, saída OFF Piscando OFF Energizado OFF

Canal 2, saída ON Piscando Amarelo Energizado OFF
Canal 2, saída OFF Flashing OFF Energizado OFF
