PR electronics 9202-003, 9202-002 Safety Manual

9202

Isolador de pulso

No. 9202V104-BR
Versão do produto:

9202-003

1341

A PR electronics oferece uma grande variedade de equipamentos
condicionadores de sinais digitais e analógicos para automação
industrial. A Variedade de produtos inclui Isoladores, Display,
Interfaces Ex, Transmissores de Temperatura e Equipamentos
Universais. Você pode confiar nossos produtos nos ambientes mais
extremos com ruído elétrico, vibrações e oscilações de temperatura,
e todos os produtos cumprem com os mais exigentes padrões do
mercado.

»Signals the Best« é a personificação da nosso filosofia – e sua
garantia para qualidade.

BR

Todos os clientes poderão declarar uma reclamação através do telefone
0XX19-3429-7890 ou email [e-mail] ou pelo site:
http://www.technosupply.com.br/blog/?page_id=103

9202 - Versão do produto: 9202-003 1

ISOLADOR DE PULSO

9202

CONTEÚDO

Aviso ............................................................................................................ 2

Identificação de símbolo ...................................................................... 2

Instruções de segurança ...................................................................... 2

Como desmontar o sistema 9000 ................................................... 4

Configurações avançadas .................................................................... 5

Aplicação .................................................................................................... 5

Características técnicas ....................................................................... 5

Aplicações .................................................................................................. 6

Display PR 4501 / programação frontal ........................................ 7

Ordem: 9202B .......................................................................................... 8

Especificações elétricas ....................................................................... 8

Configuração de checagem de falha de cabo ............................. 10

Descrição de função .............................................................................. 11

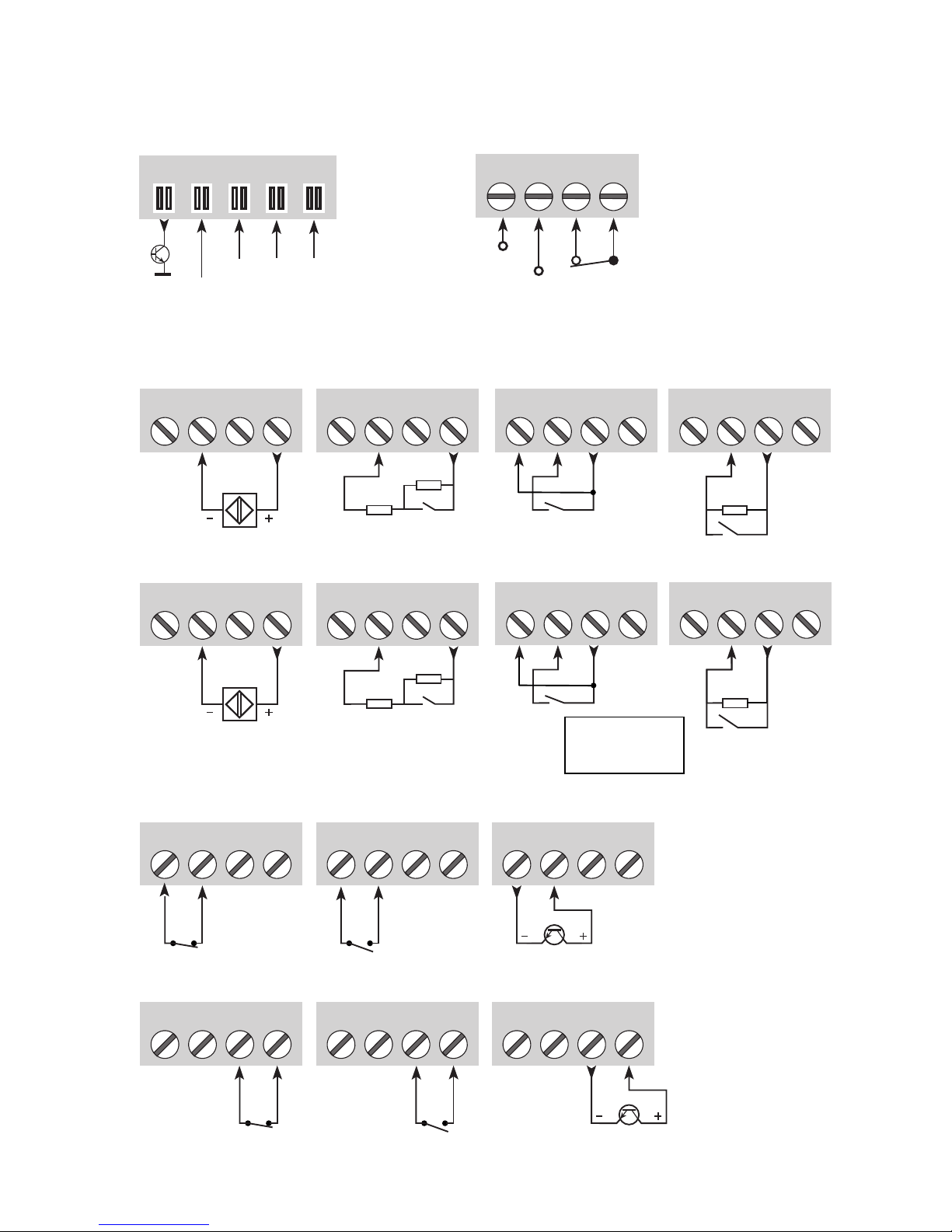

Conexões .................................................................................................... 12

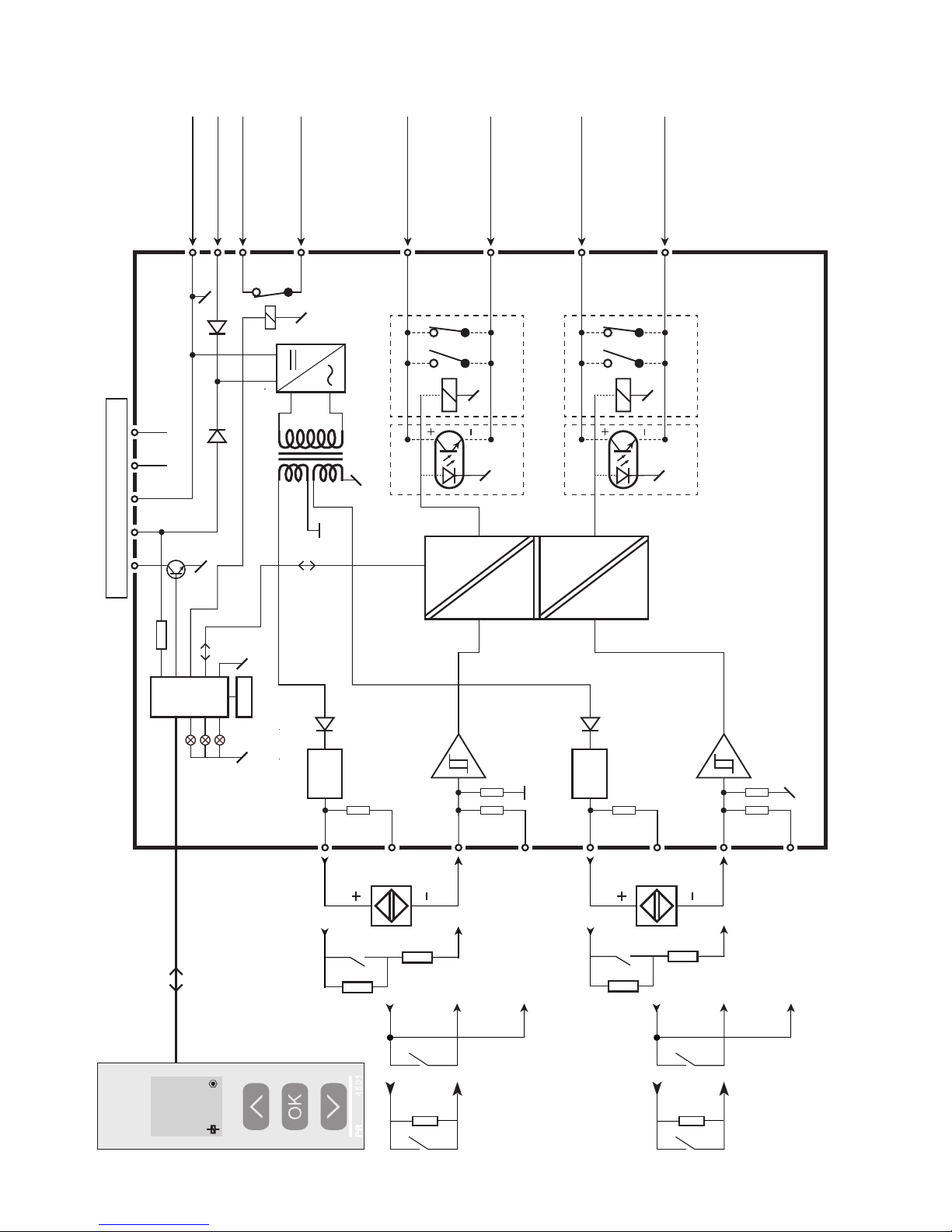

Diagrama de bloco .................................................................................. 13

Indicações de falha de cabo e erro de sinal

sem display frontal ............................................................................. 14

Configuração / operando os botões de função ........................... 15

Textos de ajuda na linha 3 do display ........................................... 17

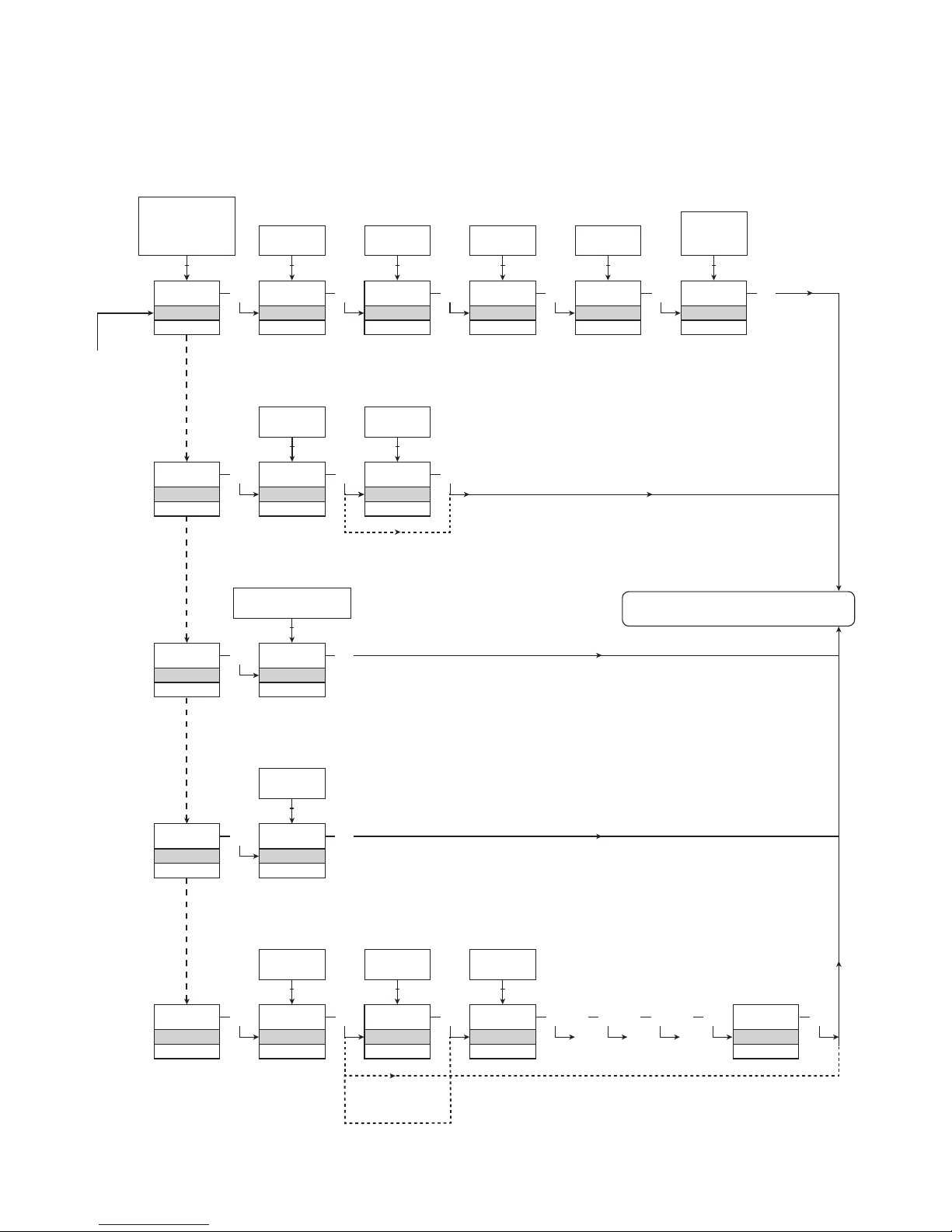

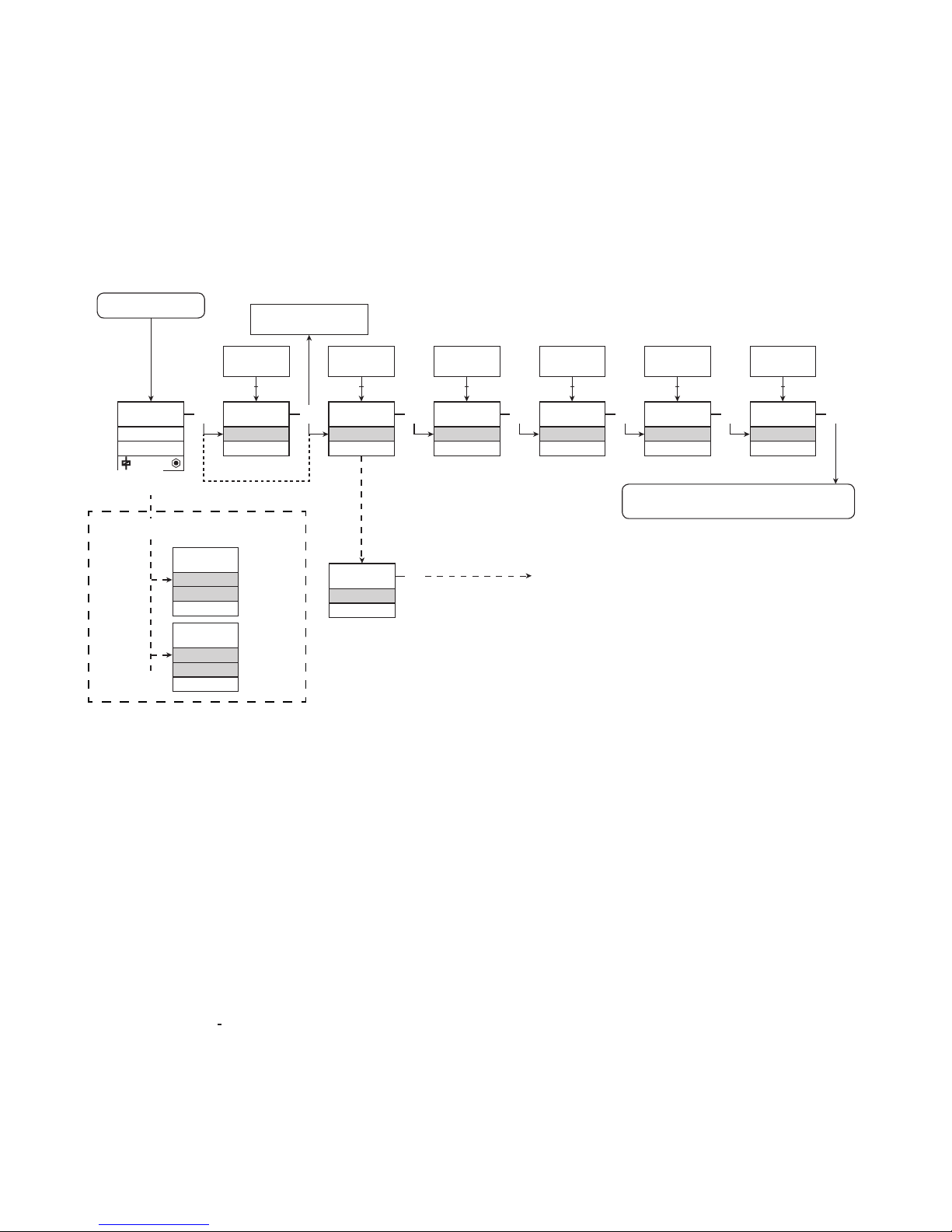

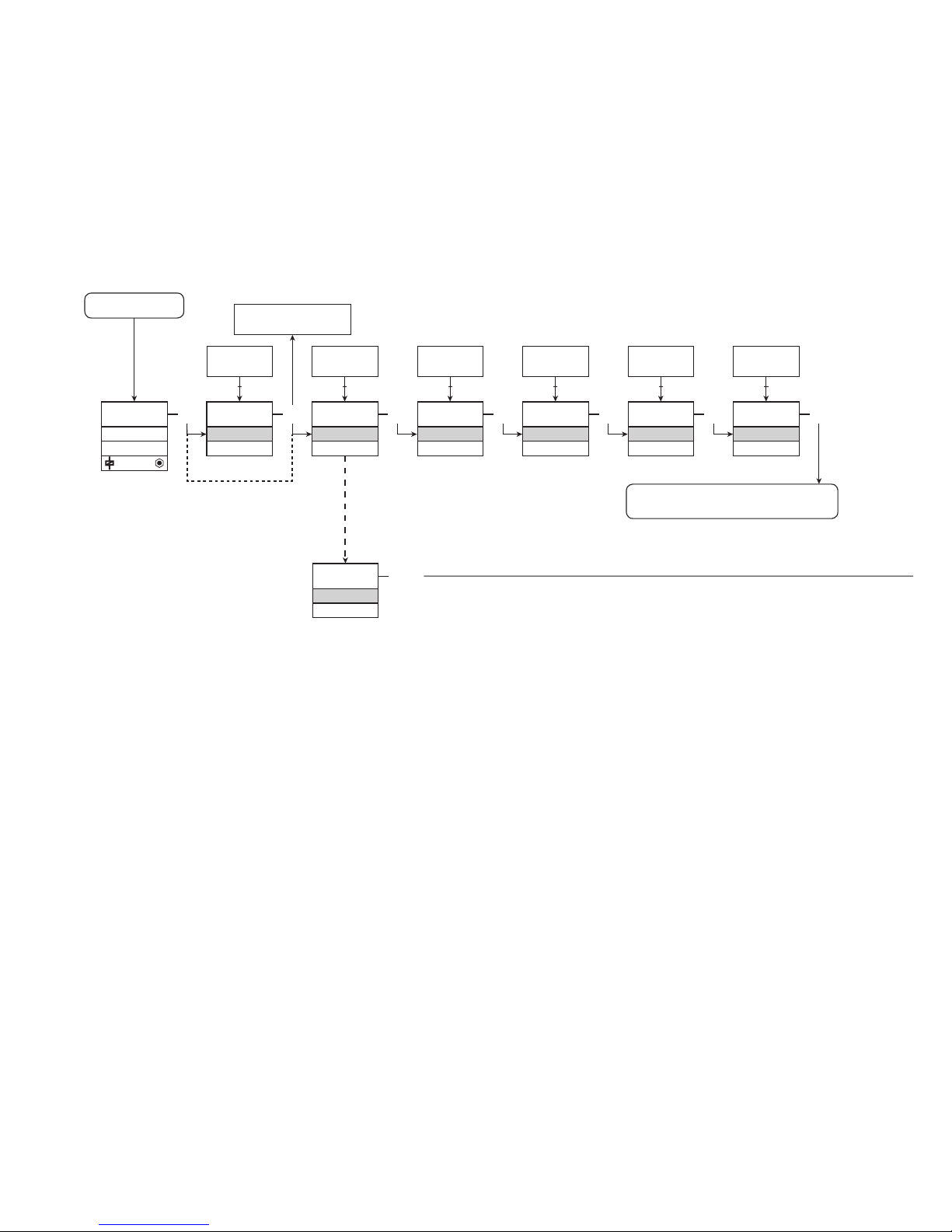

Diagrama de encaminhamento ......................................................... 18

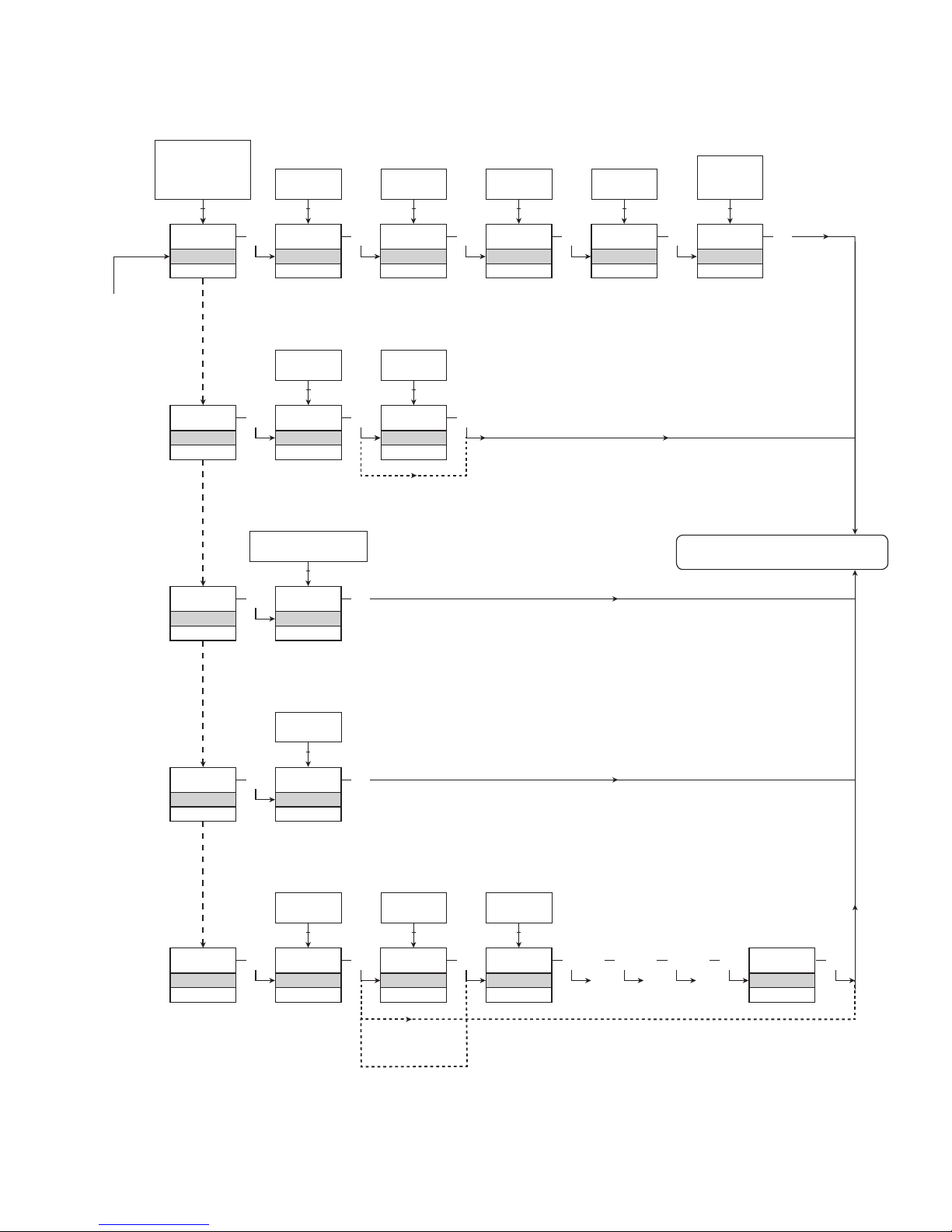

Diagrama de encaminhamento,

Configurações avançadas (ADV.SET) ........................................... 19

Appendix .................................................................................................... 20

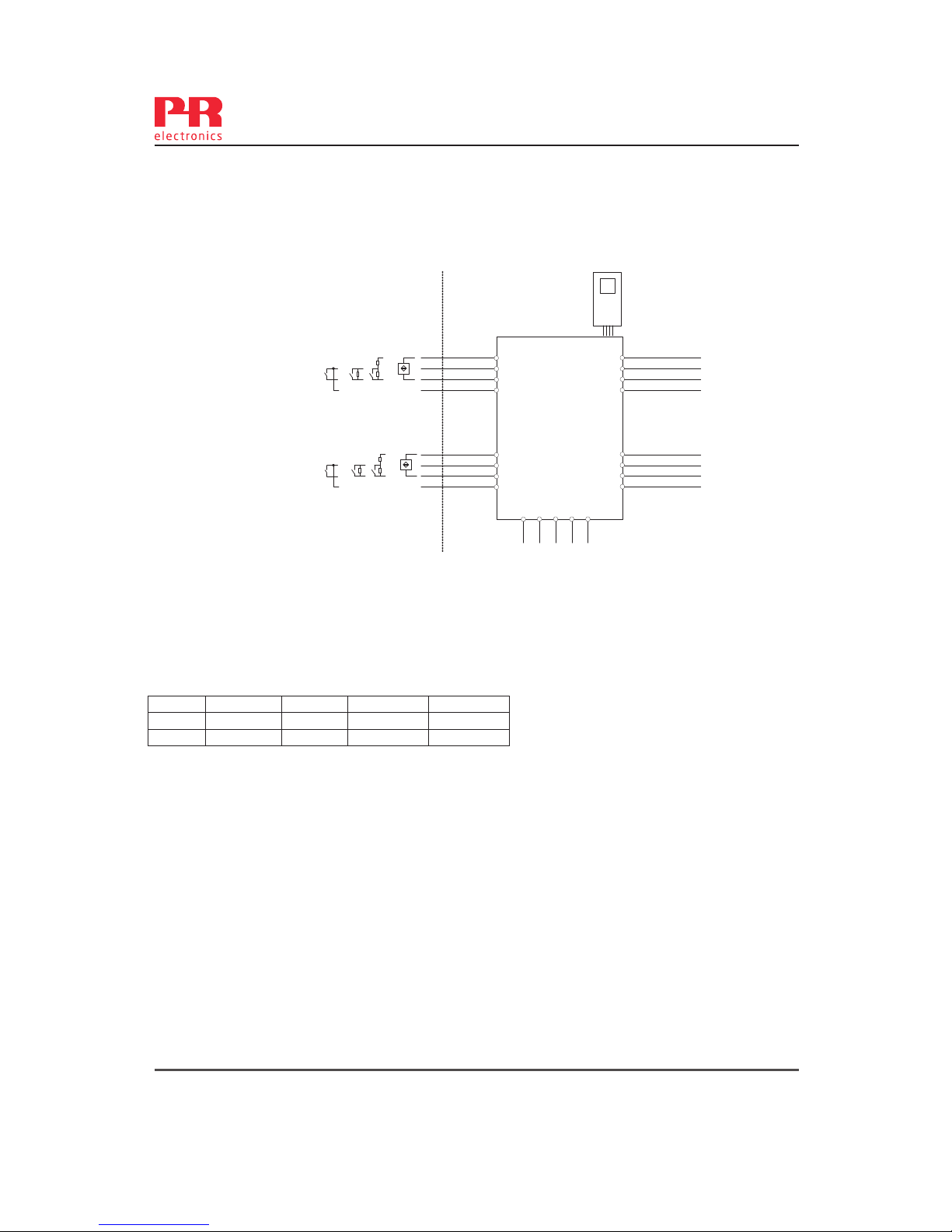

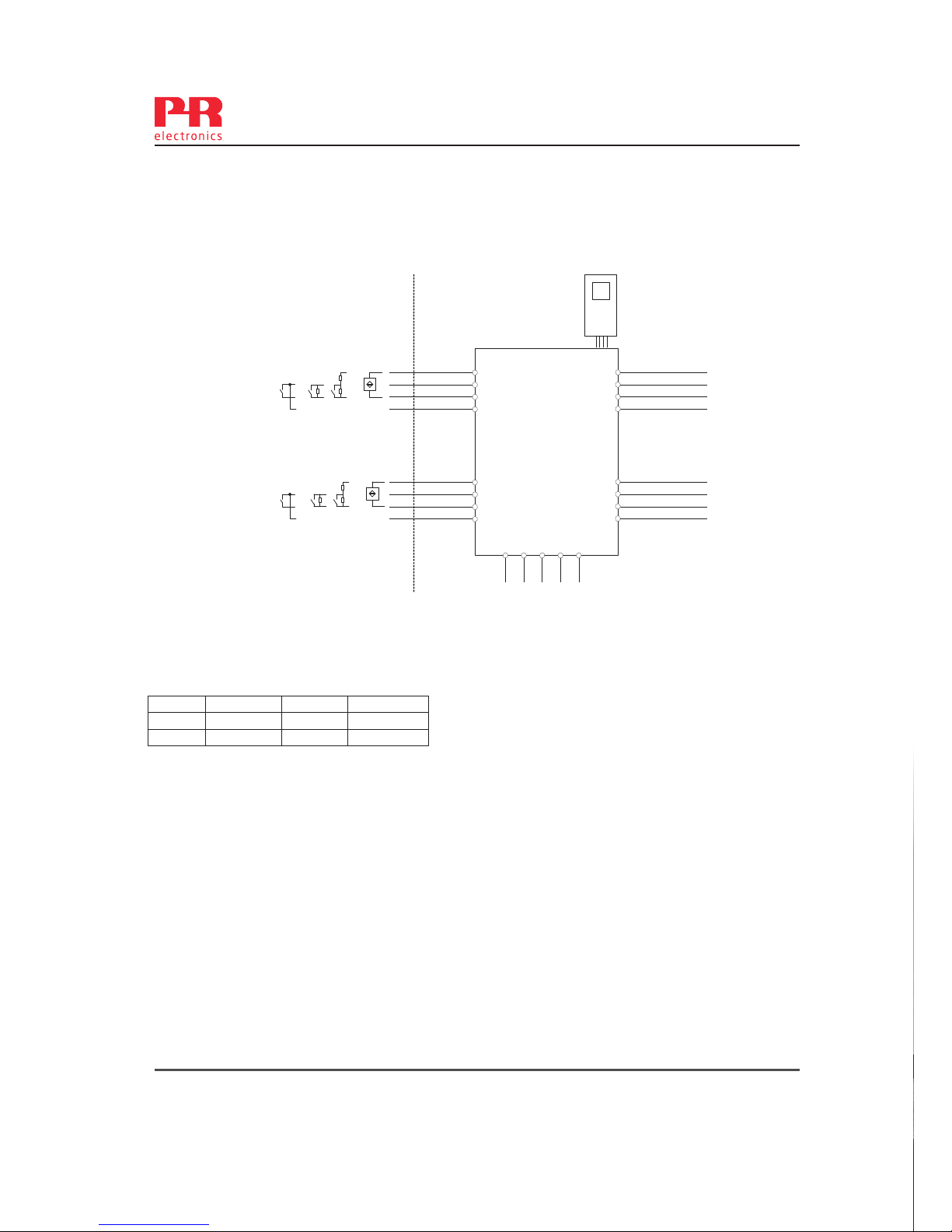

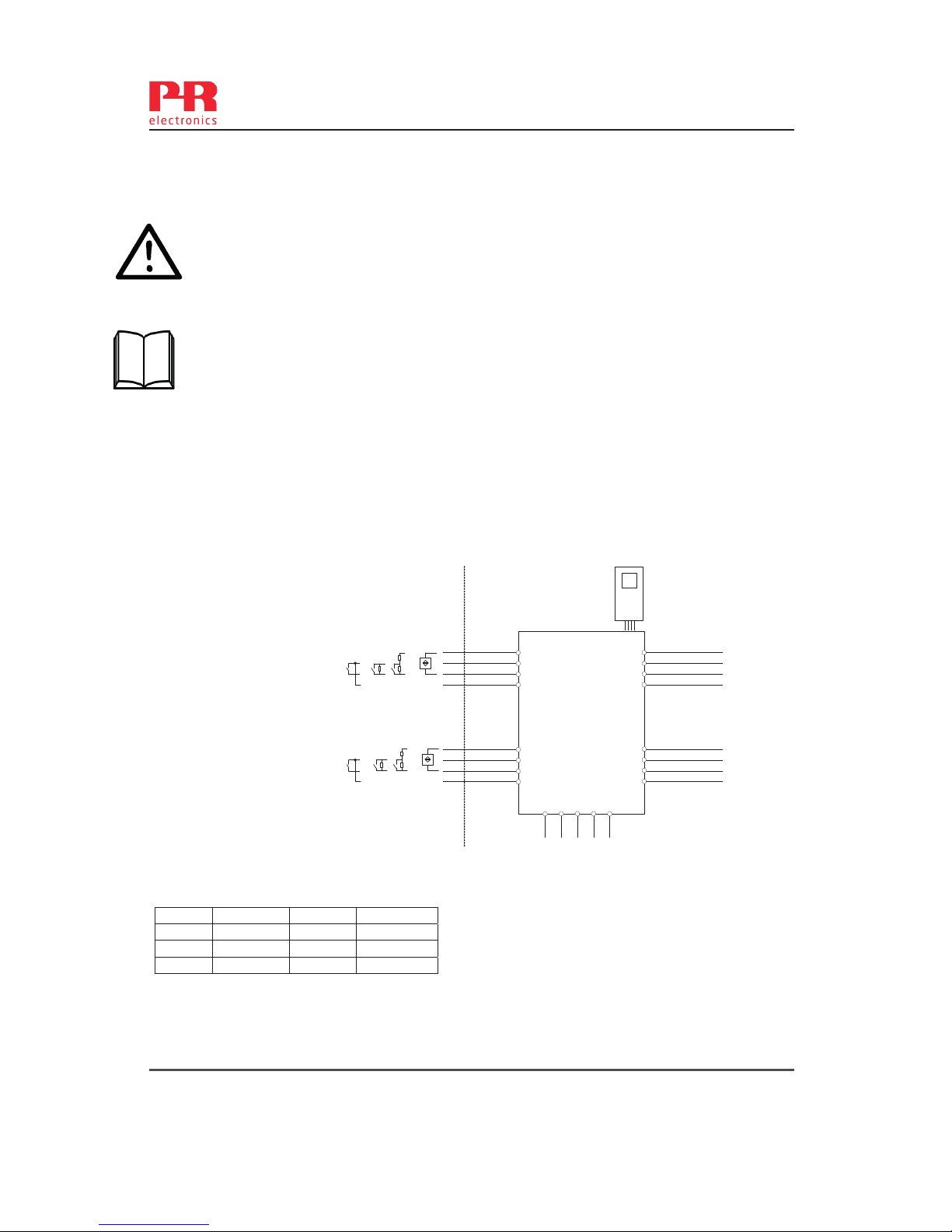

IECEx Installation Drawing .............................................................. 21

ATEX Installation Drawing ............................................................... 23

FM Installation Drawing ................................................................... 25

INMETRO Installation Drawing ...................................................... 27

Safety Manual ....................................................................................... 29

2 9202 - Versão do produto 9202-003

IDENTIFICAÇÃO DE SÍMBOLO

Triângulo com marca de exclamação: Leia o manual antes da instalação e

comissionamento do módulo a fim de evitar incidentes que podem causar
danos pessoais ou mecânicos.

O certificado CE prova a observância do módulo com os requerimentos
essenciais das diretrizes.

O símbolo de isolação dupla mostra que o módulo é protegido por
isolação dupla ou reforçada.

Módulos Ex tem sido aprovados de acordo com a diretriz da ATEX para uso
em instalação de áreas explosivas.

INSTRUÇÕES DE SEGURANÇA

DEFINIÇÕES
Tensões perigosas foram definidas com os ranges: 75...1500 Volt DC, e 50...1000

Volt AC.
Técnicos são pessoas qualificads, educadas ou treinadas para montagem,
operação, e também solucionar problemas técnicos de acordo com as normas de
segurança.
Operadores, estarem familiarizados com os conteúdos deste manual, ajustarem e
operarem os botões ou potenciômetro durante uma operação normal.

AVISO

As operações seguintes devem apenas ser realizadas com o
módulo desconectado e sob as condições ESD-segurança:

Montagem geral, conexão e desconexão de fios. Solução de
problemas do módulo.

Reparo do módulo e substituição de circuitos danificados
devem ser feitos apenas pela PR Electronics A/S.

AVISO

Não abra a placa frontal do equipamento de forma que possa
causar dano no conector do display / programador frontal PR

4501. Este equipamento não contém DIP-switches ou jumpers.

9202 - Versão do produto: 9202-003 3

RECEBIMENTO E DESEMBALAGEM

Desembalar o equipamento sem danifica-lo e checar se o tipo do equipamento
corresponde com o solicitado. A embalagem deve sempre acompanhar o produto
até que o mesmo seja permanentemente montado.

AMBIENTE

Evite contato direto com luz do sol, poeira, altas temperaturas, vibrações
mecânicas e choques, bem como chuva e umidade pesada. Se necessário,
aquecimento em excesso dos limites permitidos para temperaturas ambiente
devem ser evitadas por meio de ventilação.
O módulo deve ser instalado em grau de poluição 2 ou melhor.
O módulo foi projetado para estar seguro de altitudes de até 2000 metros.

MONTAGEM

Apenas técnicos os quais estão familiarizados com termos técnicos, avisos e
instruções contidas no manual e o quais são capazes de segui-lo, devem conectar
o módulo.
Caso haja alguma dúvida, favor entrar em contato com seu distribuidor local ou,
alternativamente,

PR electronics A/S

www.prelectronics.com

O uso de cabos trançados, não é permitido para a fiação da rede, exceto quando
os fios estão protegidos com as extremidades do cabo.

Descrições de conexão de entrada / saída e alimentação são mostradas no
diagrama de blocos na etiqueta lateral.

O módulo é fornecido com terminais de fiação de campo e devem ser alimentados
por uma fonte de alimentação com isolação dupla ou reforçada. Um interruptor
deve ser facilmente acessado e estar perto do módulo. Este interruptor deve ser
marcado como modo de desconexão para o módulo.

Para instalação no trilho de alimentação 9400 a tensão é fornecida pela Unidade
de Controle de Tensão 9410.

O ano de fabricação pode ser pego nos dois primeiros dígitos do serial number.

CALIBRAÇÃO E AJUSTE

Durante a calibração e ajustes, a medição e conexão de tensões externas devem
ser realizadas de acordo com as especificações do manual. O técnico deve usar
ferramentas e instrumentos que são seguros para uso.

4 9202 - Versão do produto 9202-003

OPERAÇÃO NORMAL

Operadores são apenas permitidos a ajustar e operar equipamentos que estão
fixados de forma segura no painel, etc., evitando-se assim o risco de ferimentos
e danos. Isso significa que não há risco de choque elétrico, e o equipamento é
facilmente acessível.

LIMPEZA

Quando desconectado, o equipamento pode ser limpado com pano umedecido e
água destilada.

RESPONSABILIDADE

Na medida em que as instruções deste manual não sejam estritamente
observadas, o cliente não pode avançar uma demanda contra a PR Electronics A/S
após o contrato de venda ter sido aceita.

COMO DESMONTAR O SISTEMA 9000

Figura 1:

Levantando o botão de trava, omódulo
o módulo é destacado do trilho de
tensão.

9202 - Versão do produto: 9202-003 5

ISOLADOR DE PULSO

9202

• Interface para sensores NAMUR e chaves

• Auto diagnóstico extendido e detecção de falha no cabo

• 1 ou 2 canais

• Pode ser alimentado separadamente ou instalado no trilho
de alimentação, PR tipo 9400

• SIL 2-certificado por Avaliação Completa

Configurações avançadas

• Configuraçãoemonitoramentoatravésdodisplayfrontaldestacável(PR4501).

• SeleçãodefunçãodiretaouinvertidaparacadacanalviaPR4501.

• Monitoramentoavançadodecomunicaçãointernaedadosarmazenados.

• Alimentaçãoopcionalredundanteviatrilhodetensãoe/oualimentação

separada.

• FuncionalidadeSIL2éopcionaledeveserativadonopontodomenu.

Aplicação

• Omódulopodesermontadoemáreadesegurançaeemzona2/cl.1div.2e

receber sinais de zona 0, 1 e 2 e zonas 20, 21, 22 incluindo M1 / Classes
I/II/III, Div. 1, Gr. A-G.

• Isoladordepulsoparatransmissãodesinaisemáreaseguraparasensores

NAMUR e chaves mecânicas instaladas em áreas perigosas.

• Monitoramentodeeventosdeerroerupturadecaboviastatusderelé

individual e/ou sinal eletrônico coletivo via o trilho de tensão.

• O9202foiprojetado,desenvolvidoecertificadoparausoemaplicaçõesSIL2

de acordo com os requerimentos do IEC 61508.

Características técnicas

• 1LEDfrontalverdee2LEDsfrontaisamarelo/vermelhoindicamoperação,

status e funcionamento.

• Isolaçãogalvânicade2,6kVACentreentrada,saídaealimentação.

NAMUR

Opto +

14

13

12

11

Opto -

Opto -

Opto +

44

43

42

41

NAMUR

31

32

33

34

54

53

52

51

+

-

R

p

R

s

R

p

+

-

R

p

R

s

R

p

6 9202 - Versão do produto 9202-003

APLICAÇÕES

Zona 0, 1, 2,

20, 21, 22, M1 &

Cl. I/II/III, div. 1

gr. A-G

Zona 2 / Cl. 1, div. 2, gr. A-D ou área segura

Sinais de entrada:

Chave

mecânica

Canal 1:

Sinais de saída:

Canal 2:

Chave

mecânica

Relé

Relé

Relé

Canal 1:

N.O. ou

N.C.

Relay

Canal 2:

N.O. ou

N.C.

Conexão de tensão:

Trilho, +24 VDC

Trilho, Gnd.

Sinal de status do relé

Status do módulo

Status do módulo

Gnd. -

Alimentação +19,2...31,2 VDC

Alimentação via
trilho de tensão

N.C.

Ch. 2:

Ch. 1:

Tensão de

trilho

9202 - Versão do produto: 9202-003 7

DISPLAY PR 4501 / PROGRAMAÇÃO FRONTAL

Funcionalidade

A estrutura simples do menu e de fácil compreensão e os
textos explicativos de ajuda te orientam sem dificuldades
e automaticamente através dos passos, tornando assim o
produto fácil de usar. Opções de funções e configurações
são descritos na seção “Configuração / botões de operação
e função”.

Aplicação

• Interfacedecomunicaçõesparamodificaçãodosparâmetrosoperacionaisno

9202.

• Quandomontadonoprocesso,odisplaymostravaloresdoprocessoestatusdo

equipamento.

Technical characteristics

• DiplaydeLCDcom4linhas;Linha1(5,57mm)mostraostatusparacadacanal

(OK ou erro). Linha 2 (3,33 mm) mostra saída para canal 1 (ON / OFF), linha
3 (3,33 mm) mostra saída para canal 2 (ON / OFF), e a linha 4 mostra se o
equipamento é SIL-bloqueado.

•Afimdeprotegeraconfiguraçãocontramudançasnãoautorizadas,oacessoao

menu pode ser bloqueado através de uma senha.

Montagem / instalação

•Cliqueno4501emfrenteao9202.

8 9202 - Versão do produto 9202-003

4501 = Display / programador frontal
4511 = Modbus communication enabler
9400 = Trilho de tensão

Especificações elétricas

Especificações de range........................................ -20...+60°C

Temperatura de armazenamento ...................... -20...+85°C

Especificações comuns:

Tensão de alimentação, DC .................................. 19,2...31,2 VDC

Consumo máximo .................................................... ≤ 3 W (2 canais)

Fusível .......................................................................... 400 mA SB / 250 VAC

Tensões de isolação, teste / operação:

Entradas / saídas / alimentação ...............  2,6kVAC/300VACreforçada

Saída 1 para saída 2 ......................................  1,5kVAC/150VACreforçada

Status de relé para alimentação...............  1,5kVAC/150VACreforçada

Interfaces de comunicação .................................. Programador frontal 4501

Tempo de resposta para falha no cabo........... < 200 ms

Temperatura de calibração ................................... 20...28°C

Alimentações auxiliares:

Alimentação NAMUR .............................................. 8 VDC / 8 mA

Vibração, IEC 60068-2-6 ...................................... Teste Fc, 1 g, 2...100 Hz

Vibração, contínuo, IEC 60068-2-64 ............... Teste Fh, 1 g, 3...100 Hz

Tamanho de cabo ..................................................... AWG 26...14 / 0,13...2,08 mm

2

fio flexível

Torque do terminal .................................................. 0,5 Nm

Umidade relativa ...................................................... < 95% RH (non-cond.)

Dimensões, sem display frontal (AxLxP) ....... 109 x 23,5 x 104 mm

Dimensões, com display frontal (AxLxP) ........ 109 x 23,5 x 116 mm

Grau de proteção ...................................................... IP20

Peso ............................................................................... 170 g / 185 g com 4501

Ordem: 9202B

Tipo Chave Canas

9202B Opto........ : 1

Relé N.O. ... : 2

Relé N.C..... : 3

Único.....: A

Duplo.....: B

9202 - Versão do produto: 9202-003 9

Entradas:

Tipos de sensor:

NAMUR conforme ........................................... EN 60947-5-6

Chaves mecânicas com
resistência em série (R

s

) e paralela (Rp) :

R

s

.......................................................................... Nom. 750 Ω

R

p

..........................................................................  Nom.15kΩ

Range de frequência ..............................................  0...5kHz

Comprimento mínimo de pulso ........................... > 0,1 ms

Resistência de entrada ..........................................  Nom.1kΩ

Nível de trig, sinal .................................................... < 1,2 mA, > 2,1 mA

Nível de trig, falha de cabo.................................. < 0,1 mA, > 6,5 mA

Saídas:
Saídas a relé:

Status de relé:

Tensão máxima ............................................... 125 VAC / 110 VDC

Corrente máxima ............................................ 0,5 A AC / 0,3 A DC

Força máxima ................................................... 62,5 VA / 32 W

Saídas a relé:

Frequência máxima chaveada ................... 20 Hz

Tensão máxima ............................................... 250 VAC / 30 VDC

Corrente máxima ............................................ 2 A AC / 2 A DC

Força máxima ................................................... 500 VA / 60 W

Opto, saídas NPN:

Frequência chaveda máxima .....................  5kHz

Comprimento mínimo de pulso ................. 60 ms

Carga máxima, corrente / tensão. ............ 80 mA / 30 VDC

Queda de tensão até 80 mA ..................... < 2,5 VDC

Aprovações:

EMC 2004/108/EC .................................................. EN 61326-1

LVD 2006/95/EC ...................................................... EN 61010-1

UL, Padrão para Segurança .................................. UL 61010-1

GOST R

Marinha:

DetNorskeVeritas,Ships&Offshore ............. Stand. f. Certific. No. 2.4

I.S. / Ex:

ATEX 94/9/EC ............................................................ KEMA 07ATEX0146 X

IECEx ............................................................................. IECEx KEM 06.0039 X

c FM us ......................................................................... 3034430-C

INMETRO ..................................................................... NCC 12.1307 X

GOST Ex

10 9202 - Versão do produto 9202-003

Segurança Funcional:

SIL2Certificada&TotalmenteAvaliadadeacordocomIEC61508

Configuração de checagem de falha de cabo

Diagnósticos

Detecção de falha de cabo

Detecção de falha de cabo (CA.BR, CA.SH):

Entrada Evento Leitura Limite

All Cabo rompido CA.BR < 0,1 mA
All Curto-circuito no cabo CA.SH > 6,5 mA

Cablefaultcheck,independentdetectionandvisualisationforeachchannel:

Module: Configuration, common for both channels Cable fault detection:

9202

CA.BR = Yes or CA.SH = Yes ON

Else: OFF

9202 - Versão do produto: 9202-003 11

Erro de Hardware / Software

DESCRIÇÃO DE FUNÇÃO

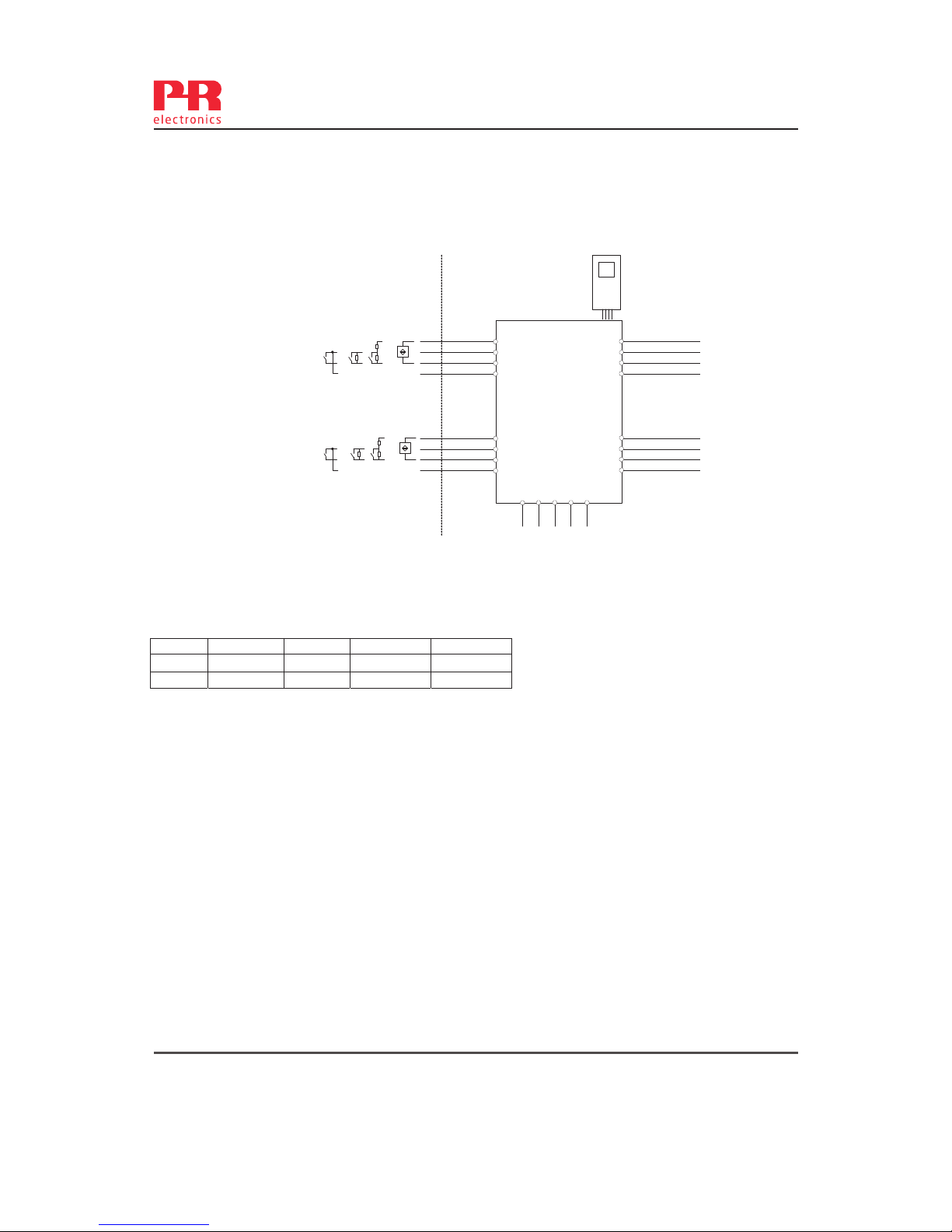

Exemplos de conexões em desenhos de conexão e diagrama de bloco (1)...(4)

(1) Sensor NAMUR com detecção de erro de cabo em caso de desconexão de cabo

ou curto-circuito.

(2) Contato mecânico com detecção de erro de cabo em caso de desconexão do

cabo ou curto circuito, quando Rs e Rp são montados no contato.

(3) Contato mecânico com detecção de erro de cabo em caso de desconexão do

cabo, quando Rp é montando no contato.

(4) Contato mecânico sem detecção de erro de cabo.

! Todas as indicações de erro no display piscam uma vez por segundo. O texto de ajuda explica o erro.
Em caso de falha no cabo a luz de fundo também pisca. Isto pode ser modificado pressionando o botão

3.
Erros afetando ambos os canais são mostrados como erro no canal 1 – e a linha do canal 2 fica em

branco.
Erro de hardware pode ser reiniciado de duas formas. Ou passo a passo através do menu (se o outro

canal continua em operação) ou desligando e ligando o módulo.

Leitura de erro de hardware:

Pesquisa de erro Leitura Causa

Testes de comunicações 4501 / 9202 NO.CO Erro de comunicação

Erro de EEprom - checar configuração FL.ER

Erro de configuração ou

incompatibilidade de crc, configuração

de recuperação é carregada

Erro de hardware DE.ER

Configuração de recuperação inválida no

equipamento

Erro de hardware FC.ER Código inválido de recuperação no 4501

Erro de EEprom - checar configuração CO.ER

Configuração inválida

(CRC ou dado)

Erro de hardware CA.ER Erro de calibração de fábrica

Erro de hardware HW.ER

Setup HW - incompatibilidade de

configuração

Erro de hardware OC.ER

Erro de comunicação no controlador

principal de saída

Erro de hardware MS.ER

Alimentação principal interna fora dos

limites

Erro de hardware MI.ER

Falha de auto teste

na inicialização principal

Erro de hardware MC.ER

Falha de auto teste

na memória flash ou ram

91 92 93 94 95

31 32 33 34

11 12 13 14

11 12 13 14

11 12 13 14

41 42 43 44

51 52 53 54

R

s

R

p

51 52 53 54

Rp =15kΩ
Rs = 750

Ω

51 52 53 54 51 52 53 54

R

p

41 42 43 44

R

s

R

p

41 42 43 44 41 42 43 44

R

p

11 12 13 14

+24 V

N.C.

NCNC

+24 V

11 12 13 14

11 12 13 14

12 9202 - Versão do produto 9202-003

CONEXÕES

Sensor NAMUR,

falha no cabo (1)

Chave,

falha no cabo (2)

Chave, sem

falha no cabo (4)

Chave, falha no cabo,

desconexão (3)

Sensor NAMUR,

falha de cabo (1)

Chave, sem

falha de cabo (4)

Chave, falha de cabo,

desconexão (3)

Chave,

falha de cabo (2)

Entradas:

Saídas:

Alimentação e

status do relé

Relé, N.C. Opto, NPN

Conexões

trilho de tensão

Relé, N.O.

Canal 1Canal 2Canal 1

Relé, N.C. Opto, NPNRelé, N.O.

Canal 2

NC = no connection
(sem conexão)

Gnd.

Gnd.

Erro

(1)...(4) = Veja descrição
de função na página 12
