Page 1

9116

Universalkonverter

Nr. 9116V102-DK Produktversion: 9116-002

SIGNALS THE BEST

Page 2

PR electronics A/S tilbyder et bredt program af analoge og digitale

signalbehandlingsmoduler til industriel automation. Programmet består af Isolatorer, Displays, Ex-barrierer, Temperaturtransmittere, Universaltransmittere m. Vi har modulerne, du kan stole på i selv barske miljøer med elektrisk støj, vibrationer og temperaturudsving, og alle produkter opfylder de strengeste internationale standarder. Vores motto »Signals the Best« er indbegrebet af denne loso – og din garanti for kvalitet.

PR electronics A/S offers a wide range of analogue and digital

signal conditioning modules for industrial automation. The product range includes Isolators, Displays, Ex Interfaces, Temperature Transmitters, and Universal Modules. You can trust our products in the most extreme environments with electrical noise, vibrations and temperature uctuations, and all products comply with the most exacting international standards. »Signals the Best« is the epitome of our philosophy – and your guarantee for quality.

PR electronics A/S offre une large gamme de produits pour le

traite ment des signaux analogiques et numériques dans tous les domaines industriels. La gamme de produits s’étend des transmetteurs de température aux afcheurs, des isolateurs aux interfaces SI, jusqu’aux modules universels. Vous pouvez compter sur nos produits même dans les conditions d’utilisation sévères, p.ex. bruit électrique, vibrations et uctuations de température. Tous nos produits sont conformes aux normes internationales les plus strictes. Notre devise »SIGNALS the BEST« c’est notre ligne de conduite - et pour vous l’assurance de la meilleure qualité.

PR electronics A/S verfügt über ein breites Produktprogramm

an analogen und digitalen Signalverarbeitungsmodule für die industrielle Automatisierung. Dieses Programm umfasst Displays, Temperaturtransmitter, Ex- und galvanische Signaltrenner, und Universalgeräte. Sie können unsere Geräte auch unter extremen Einsatzbedingungen wie elektrisches Rauschen, Erschütterungen und Temperaturschwingungen vertrauen, und alle Produkte von PR electronics werden in Überein stimmung mit den strengsten internationalen Normen produziert. »Signals the Best« ist Ihre Garantie für Qualität!

1226

Page 3

UNIVERSALKONVERTER

9116

INDHOLDSFORTEGNELSE

Advarsel .............................................................................. 2

Signaturforklaring ............................................................... 2

Sikkerhedsregler ................................................................. 2

Afmontering af system 9000 .............................................. 4

EF-Overensstemmelseserklæring ...................................... 5

Avancerede features........................................................... 6

Anvendelse ......................................................................... 6

Teknisk karakteristik ........................................................... 6

Applikationer ...................................................................... 7

PR 4501 Display- / programmeringsfront .......................... 8

Bestillingsnumre ................................................................. 9

Elektriske specifikationer.................................................... 9

Konfigurering af følerfejlscheck .......................................... 13

Indgangssignal uden for område .................................... 14

Følerfejlsdetektering ........................................................ 14

Hardwarefejl ..................................................................... 15

Tilslutninger ........................................................................ 17

Blokdiagram ....................................................................... 18

Visning af signal- og kabelfejl uden displayfront ............... 19

Programmering / betjening af trykknapper ........................ 20

Rutediagram ....................................................................... 25

Rutediagram, Avancerede indstillinger (ADV.SET) ............. 27

Rullende hjælpetekster i displaylinie 3 ............................... 28

Grafisk afbildning af relæfunktionen vindue....................... 30

Grafisk afbildning af relæfunktionen setpunkt ................... 31

Appendix ............................................................................ 32

IECEx Installation Drawing .............................................. 33

ATEX Installation Drawing ............................................... 37

FM Installation Drawing ................................................... 41

Safety Manual .................................................................. 44

9116 - Product Version 9116-002 1

Page 4

Følgende operationer bør kun udføres på modulet i spændings-

ADVARSEL

løs tilstand og under ESD-sikre forhold: Installation, ledningsmontage og -demontage. Fejlfinding på modulet.

Reparation af modulet og udskiftning af sikringer må kun foretages af PR electronics A/S.

Modulets frontplade må ikke åbnes, da dette vil medføre skade på stikforbindelsen til display- / programmeringsfronten PR

4501. Modulet indeholder ingen DIP-switche eller jumpere.

SIGNATURFORKLARING

ADVARSEL

Trekant med udråbstegn: Læs manualen før installation og idriftsættelse

af modulet for at undgå hændelser, der kan føre til skade på personer eller materiel.

CE-mærket er det synlige tegn på modulets overensstemmelse med EU-direktivernes krav.

Dobbelt isolation er symbolet for, at modulet overholder ekstra krav til isolation.

Ex - Modulet er godkendt efter ATEX-direktivet til brug i forbindelse med installationer i eksplosionsfarlige områder. Se installationstegning i appendiks.

SIKKERHEDSREGLER

DEFINITIONER Farlige spændinger er defineret som områderne: 75...1500 Volt DC og

50...1000 Volt AC. Teknikere er kvalificerede personer, som er uddannet eller oplært til at kunne udføre installation, betjening eller evt. fejlfinding både teknisk og sikkerhedsmæssigt forsvarligt. Operatører er personer, som under normal drift med produktet skal indstille og betjene produktets trykknapper eller potentiometre, og som er gjort bekendt med indholdet af denne manual.

2 9116 - Product Version 9116-002

Page 5

MODTAGELSE OG UDPAKNING

Udpak modulet uden at beskadige det. Kontrollér ved modtagelsen, at modultypen svarer til den bestilte. Indpakningen bør følge modulet, indtil dette er monteret på blivende plads.

MILJØFORHOLD

Undgå direkte sollys, kraftigt støv eller varme, mekaniske rystelser og stød, og udsæt ikke modulet for regn eller kraftig fugt. Om nødvendigt skal opvarmning, ud over de opgivne grænser for omgivelsestemperatur, forhindres ved hjælp af ventilation. Modulet skal installeres i forureningsgrad 2 eller bedre. Modulet er designet til at være sikkert mindst op til en højde af 2000 m.

INSTALLATION

Modulet må kun tilsluttes af teknikere, som er bekendte med de tekniske udtryk, advarsler og instruktioner i manualen, og som vil følge disse. Hvis der er tvivl om modulets rette håndtering, skal der rettes henvendelse til den lokale forhandler eller alternativt direkte til:

PR electronics A/S

www.prelectronics.dk

Det er ikke tilladt at benytte flerkoret ledning ved tilslutning af forsyningsspænding med mindre ledningsenderne er forsynet med ledningstyller.

Beskrivelse af indgang / udgang og forsyningsforbindelser findes på blokdiagrammet og sideskiltet.

Modulet er forsynet med skrueterminaler og skal forsynes fra en dobbeltisoleret/ forstærket isoleret spændingsforsyning. En afbryder placeres let tilgængeligt og tæt ved modulet. Afbryderen skal mærkes således, at der ikke er tvivl om, at den afbryder spændingen til modulet.

Ved installation på Power Rail 9400 bliver forsyningsspændingen leveret af Power Control Unit type 9410.

Produktionsår fremgår af de to første cifre i serienummeret.

KALIBRERING OG JUSTERING

Under kalibrering og justering skal måling og tilslutning af eksterne spændinger udføres i henhold til denne manual, og teknikeren skal benytte sikkerhedsmæssigt korrekte værktøjer og instrumenter.

9116 - Product Version 9116-002 3

Page 6

BETJENING UNDER NORMAL DRIFT

Operatører må kun indstille eller betjene modulerne, når disse er fast installeret på forsvarlig måde i tavler el. lignende, så betjeningen ikke medfører fare for liv eller materiel. Dvs., at der ikke er berøringsfare, og at modulet er placeret, så det er let at betjene.

RENGØRING

Modulet må, i spændingsløs tilstand, rengøres med en klud let fugtet med destilleret vand.

ANSVAR

I det omfang instruktionerne i denne manual ikke er nøje overholdt, vil kunden ikke kunne rette noget krav, som ellers måtte eksistere i henhold til den indgåede salgsaftale, mod PR electronics A/S.

AFMONTERING AF SYSTEM 9000

Billede 1:

Modulet frigøres fra DIN-skinnen ved at løfte i den nederste lås.

4 9116 - Product Version 9116-002

Page 7

EF-OVERENSSTEMMELSESERKLÆRING

Som producent erklærer

PR electronics A/S Lerbakken 10 DK-8410 Rønde

hermed at følgende produkt:

Type: 9116 Navn: Universalkonverter

er i overensstemmelse med følgende direktiver og standarder: EMC-direktivet 2004/108/EF og senere tilføjelser

EN 61326-1 : 2006

For specifikation af det acceptable EMC-niveau henvises til modulets

elektriske specifikationer. Lavspændingsdirektivet 2006/95/EF og senere tilføjelser

EN 61010-1 : 2001

ATEX-direktivet 94/9/EF og senere tilføjelser

EN 61241-0 : 2006, EN 61241-11 : 2006, EN 60079-0 : 2006, EN 60079-11 : 2007, EN 60079-15 : 2005, EN 60079-26 : 2007 ATEX certificate: KEMA 10ATEX0053 X

Der kræves ingen ændringer i produktet for at opnå overensstemmelse med

den nye standard:

EN 60079-0 : 2009

Bemyndiget organ:

KEMA Quality B.V. (0344) Utrechtseweg 310, 6812 AR Arnhem P.O. Box 5185, 6802 ED Arnhem The Netherlands

Rønde, 27. juni 2012 Kim Rasmussen Producentens underskrift

9116 - Product Version 9116-002 5

Page 8

UNIVERSALKONVERTER

9116

• Indgang for RTD, TC, Ohm, potentiometer, mA og V

• Forsyning for 2-trådstransmittere

• Aktiv / passiv mA-udgang og relæudgang

• Kan forsynes separat eller installeres på power rail, PR type 9400

• SIL 2-certificeret via Full Assessment

Avancerede features

• Konfigurationogmonitoreringviaaftageligdisplayfront(PR4501);proceskalibrering, signal- og relæsimulering.

• Avanceretrelæ-opsætning;f.eks.setpunkt,vindue,forsinkelse,følerfejlsindikrering og forsyningsovervågning.

• Kopieringafopsætningenfraetmodultilandreafsammetypeviadisplayfronten.

• ReduceredeUoEx-data<8,3Vforaktiveindgangssignaler.

• TC-indgangemedinternellereksternCJCforhøjerenøjagtighed.

• 9116detektererautomatisk,ommoduletskallevereetaktivtelleretpassivt

strømsignal.

Anvendelse

• 9116kanmonteresisikkertområdesamtizone2/division2ogmodtage

signaler fra zone 0, 1, 2, 20, 21 og 22 / Class I/II/III, Div. 1, Gr. A-G.

• Konverteringogskaleringaftemperatur-,spændings-,potentiometer-og

lineære modstandssignaler.

• Spændingsforsyningogsignalisolatorfor2-trådstransmittere.

• Overvågningaffejlsituationerogkabelbrudviadetindividuellestatusrelæog/

eller kollektivt elektronisk signal via power rail.

• 9116erkonstrueret,udvikletogcertificerettilbrugiSIL2-installationeriht.

kravene i IEC 61508.

Teknisk karakteristik

• 1grønog1rødLEDifrontindikerernormaldriftogfunktionsfejl.1gulLED

indikerer relæstatus.

• 2,6kVACgalvaniskisolationmellemindgang/udgang/forsyning.

6 9116 - Product Version 9116-002

Page 9

Indgangssignaler:

RTD og lin. R

Poten-

tiometer

Forbindelse, ledere

*Bestilles særskilt: CJC-klemme5910Ex

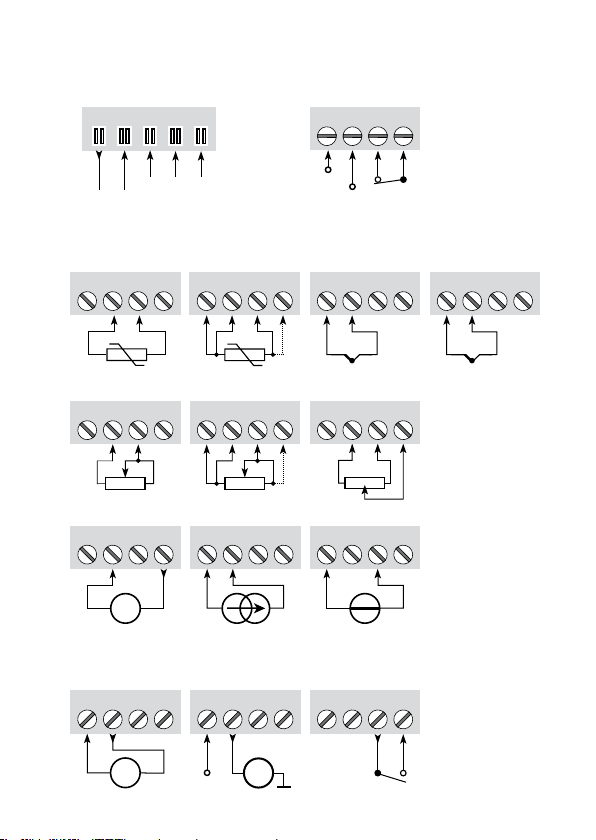

APPLIKATIONER

Power rail

Udgangssignaler:

Analog, 0/4...20 mA og relæ

Statusrelæ-signal

Rail, +24 VDC

Rail, Gnd.

Ingen forbindelse

Relæ

N.O.

Strøm

Zone 0, 1, 2,

20, 21, 22 /

Cl. I/II/III, div. 1

gr. A-G

Spæn-

ding

Forsyningsspændinger:

Forsyning via

power rail

Gnd.

Forsyning +19,2...31,2 VDC

Modulstatus

N.C.

Modulstatus

Zone 2 / Cl. 1, div. 2, gr. A-D eller sikkert område

9116 - Product Version 9116-002 7

Page 10

PR 4501 DISPLAY- / PROGRAMMERINGSFRONT

Funktionalitet

Den enkle menustruktur og de forklarende hjælpe tekster leder dig automatisk gennem opsætningen, og gør produktet meget enkelt at anvende. Se beskrivelse af funktioner og opsætningsmuligheder under afsnittet ”Progammering / betjening af trykknapper”.

Anvendelse

• Kommunikationsinterfacetilændringafdriftsparametrei9116.

• Kanflyttesfraen9116tilenanden9116ogdownloadeopsætningenfradet

første module til andre af samme type.

• Somfastmonteretdisplaytilvisualiseringafprocesdataogstatus.

Teknisk karakteristik

• FireliniersLCD-display,linie1(5,57mmhøj)viserindgangsstatus,linie2

(3,33 mm høj) skifter mellem indgangsværdi og TAG-nr., linie 3 (3,33 mm høj) viser udgangsværdi og enheder - UNIT, og linie 4 viser status for relæ og kommunikation samt om modulet er SIL-låst. Statisk prik = SIL-låst og blinkende prik = ikke SIL-låst.

• Programmeringsadgangkanforhindresvedindkodningafetpassword.

Passwordet gemmes i 9116, så sikkerheden mod uønskede ændringer er så høj som muligt.

Montage / installation

• Klikkespåfrontenaf9116.

8 9116 - Product Version 9116-002

Page 11

Bestillingsnumre 9116B1 = Universalkonverter - Uo 28 VDC (max. loop-spænding)

9116B2 = Universalkonverter - Uo 22 VDC (max. loop-spænding) 4501 = Display- / programmeringsfront 5910Ex = CJC-klemme 9400 = Power rail

Elektriske specifikationer

Specifikationsområde .................................. -20...+60°C

Lagringstemperatur ..................................... -20...+85°C

Fælles specifikationer:

Forsyningsspænding, DC ............................ 19,2...31,2 VDC

Max. forbrug ................................................ ≤ 3,5 W

Sikring ......................................................... 1,25 A T / 250 VAC

Isolationsspænding, test / drift ................... 2,6 kVAC / 250 VAC

Kommunikationsinterface ............................ Programmeringsfront 4501

Signal- / støjforhold ..................................... Min. 60 dB (0...100 kHz)

Reaktionstid (0...90%, 100...10%): Temperaturindgang, programmerbar ... 1...60 s

mA- / V-indgang, programmerbar........ 0,4...60 s

Kalibreringstemperatur ................................ 20...28°C

Nøjagtighed, størst af generelle og basisværdier:

Generelle værdier

Indgangs-

type

Absolut

nøjagtighed

Temperatur-

koefficient

Alle ≤ ±0,1% af span ≤ ±0,01% af span / °C

9116 - Product Version 9116-002 9

Page 12

Basisværdier

Indgangs-

type

Basis-

nøjagtighed

Temperatur-

koefficient

mA ≤ ±16 µA ≤ ±1,6 µA / °C

Volt ≤ ±20 µV ≤ ±2 µV / °C

Pt100, Pt200,

Pt 1000 ≤ ±0,2°C ≤ ±0,02°C / °C

Pt500, Ni100,

Ni120, Ni 1000 ≤ ±0,3°C ≤ ±0,03°C / °C

Pt50, Pt400, Ni50 ≤ ±0,4°C ≤ ±0,04°C / °C

Pt250, Pt300 ≤ ±0,6°C ≤ ±0,06°C / °C

Pt20 ≤ ±0,8°C ≤ ±0,08°C / °C Pt10 ≤ ±1,4°C ≤ ±0,14°C / °C

TC-type:

E,J,K,L,N,T,U

TC-type: R, S,

W3, W5, LR

≤ ±1°C

≤ ±2°C

≤ ±0,1°C / °C

≤ ±0,2°C / °C

TC-type: B

160...400°C ≤ ±4,5°C ≤ ±0,45°C / °C TC-type: B

400...1820°C ≤ ±2°C ≤ ±0,2°C / °C

EMC-immunitetspåvirkning ................................. <±0,5%afspan

Udvidet EMC-immunitet:

NAMUR NE 21, A-kriterium, gniststøj ................. <±1%afspan

Hjælpespændinger for 9116B1:

2-trådsforsyning (klemme 54...52) .............. 28...16,5 VDC / 0...20 mA

Hjælpespændinger for 9116B2:

2-trådsforsyning (klemme 54...52) .............. 22...16,5 VDC / 0...20 mA

Ledningskvadrat (min....max.) ..................... 0,13...2,08 mm

flerkoret ledning

Klemskruetilspændingsmoment .................. 0,5 Nm

Relativ luftfugtighed .................................... <95%RH(ikkekond.)

Mål, uden displayfront (HxBxD) .................. 109 x 23,5 x 104 mm

Mål, med displayfront (HxBxD) ................... 109 x 23,5 x 116 mm

Kapslingsklasse ........................................... IP20

Vægt ............................................................ 185 g / 200 g med 4501

/ AWG 14...26

10 9116 - Product Version 9116-002

Page 13

Isolation:

Indgang til alle ............................................. 300 VAC dobbelt/forstærket

Udgangsrelæ til analog udgang .................. 150 VAC dobbelt/forstærket eller

300 VAC basis-isolation

Analog udgang til forsyning ........................ 300 VAC dobbelt/forstærket

Statusrelæ til forsyning................................ 150 VAC dobbelt/forstærket eller

300 VAC basis-isolation

RTD-, lineær modstands- og potentiometerindgang:

Indgangs-

type

Pt100 Ni100

Lin. modstand

Potentiometer

Indgang for RTD-typer: Pt10*, Pt20*, Pt50*, Pt100, Pt200, Pt250, Pt300, Pt400, Pt500, Pt1000 Ni50, Ni100, Ni120, Ni1000 Virkning af følerkabelmodstand

(3- / 4-leder), RTD ....................................... <0,002Ω / Ω

Følerfejlsdetektering, RTD ........................... Programmerbar ON / OFF

Kortslutningsdetektering, RTD .................... Ja

Kabelmodstand pr. leder, (max.), RTD ........ 50 Ω

Følerstrøm, RTD .......................................... Nom. 0,2 mA

* Ingen kortslutningsdetektering for Pt10, Pt20 og Pt50 * Ingen kortslutningsdetektering for Lin. R_0%≤ ca. 18 Ω

TC-indgang:

Type

E J

L N R

T U

W3 W5

Min.

værdi

-200°C

-60°C 0 Ω

10 Ω

Min.

værdi

0°C

-100°C

-180°C

-200°C

-180°C

-50°C

-200°C

-200°C 0°C 0°C

-200°C

Max.

værdi

+850°C

+250°C 10000 Ω 10000 Ω

Max.

værdi

+1820°C +1000°C +1200°C +1372°C

+900°C

+1300°C +1760°C +1760°C

+400°C +600°C

+2300°C +2300°C

+800°C

Standard

IEC60751

DIN 43760

Standard

IEC 60584-1 IEC 60584-1 IEC 60584-1 IEC 60584-1

DIN 43710 IEC 60584-1 IEC 60584-1 IEC 60584-1 IEC 60584-1

DIN 43710

ASTM E988-90 ASTM E988-90 GOST 3044-84

9116 - Product Version 9116-002 11

Page 14

Koldtloddestedskompensering(CJC):

via ekstern føler i klemme 5910 ........... 20...28°C ≤ ± 1°C

-20...20°C og 28...70°C ≤ ± 2°C

 viainternCJC-føler .............................. ±(2,0°C + 0,4°C * ∆t)

∆t = intern temperatur - omgivelsestemperatur

Følerfejlsdetektering .................................... Programmerbar ON eller OFF

(kun kabelbrud) Følerfejlsstrøm:

under detektering .................................... Nom. 2 μA

ellers ........................................................ 0 μA

Strømindgang:

Måleområde ................................................ 0...20 mA

Programmerbare måleområder ................... 0...20 og 4...20 mA

Indgangsmodstand ..................................... Nom. 20 Ω + PTC 50 Ω

Følerfejlsdetektering .................................... Programmerbar ON / OFF

strømsløjfebrud 4...20 mA....................Ja

NB: Kun når indgang er valgt til 4...20 mA

Spændingsindgang:

Måleområde ................................................ 0...10 VDC

Programmerbare måleområde .................... 0...1 / 0,2...1 / 0...5 / 1...5 /

0...10 og 2...10 VDC

Indgangsmodstand ..................................... Nom. >10 MΩ

Strømudgang:

Signalområde (span) ................................... 0...20 mA

Programmerbare signalområder ................. 0...20 / 4...20 /

20...0 og 20...4 mA

Belastning (max.) ......................................... 20 mA / 600 Ω / 12 VDC

Belastningsstabilitet .................................... ≤ 0,01% af span / 100 Ω

Følerfejlsreaktion ......................................... 0 / 3,5 / 23 mA / ingen

NAMUR NE 43 Up- / Downscale ................ 23 mA / 3,5 mA

Begrænsning af udgang:

på 4...20 og 20...4 mA signaler ............ 3,8...20,5 mA

på 0...20 og 20...0 mA signaler ............ 0...20,5 mA

Strømbegrænsning ...................................... ≤ 28 mA

2-tråds 4...20 mA udgang:

Signalområde .............................................. 4...20 mA

Belastningsstabilitet .................................... ≤ 0,01% af span / 100 Ω

Belastningsmodstand .................................. ≤ (V

Område for ekstern 2-trådsforsyning .......... 3,5...26 VDC

Virkning af ekstern 2-trådsforsynings-

spændingsændring ..................................... <0,005%afspan/V

-3,5) / 0,023 A [Ω]

forsyn.

12 9116 - Product Version 9116-002

Page 15

Relay output in safe area:

Relæfunktioner ............................................ Setpunkt, Vindue, Følerfejl,

Power og OFF

Hysterese, i % af span / displayområde ..... 0,1...25 / 1...25

ON- og OFF-forsinkelse .............................. 0...3600 s

Følerfejlsreaktion ......................................... Bryde / Slutte / Hold

Max. spænding ........................................... 250 VAC / 30 VDC

Max. strøm .................................................. 2 AAC / 2 ADC

Max. effekt ................................................... 500 VA / 60 W

Statusrelæ i sikkert område:

Max. spænding ........................................... 125 VAC / 110 VDC

Max. strøm .................................................. 0,5 AAC / 0,3 ADC

Max. effekt ................................................... 62,5 VA / 32 W

Marine-godkendelse:

Det Norske Veritas, Ships & Offshore ......... Stand. f. Certific. No. 2.4

GOST R godkendelse:

VNIIFTRI, Cert No. ....................................... www.prelectronics.dk

SIL-certificering:

exida, Cert No. ............................................ PREl 070902 P0002 C05

Overholdte myndighedskrav: Standard:

EMC 2004/108/EF ....................................... EN 61326-1

LVD 2006/95/EF .......................................... EN 61010-1

ATEX 94/9/EF .............................................. EN 60079-0, -11, -15 , -26

og EN 61241-0, -11

IECEx ........................................................... IEC 60079-0, -11, -15 og -26

IEC 61241-0 og -11

c FM us ....................................................... FM 3600, 3611, 3810

CSA E60079-0, -15 CSA 22.2 -25, -142, -213 ANSI/ISA-12.00.01 / 12.12.02

UL, Standard for Safety .............................. UL 61010-1

SIL ............................................................. IEC 61508

af span = af det aktuelt valgte måleområde

Konfigurering af følerfejlscheck

Modul: Konfiguration Følerfejlsdetektering:

9116

ERR.ACT=NONE - OUT.ERR=NONE. OFF

Følerfejlscheck:

Ellers: ON

9116 - Product Version 9116-002 13

Page 16

Displayvisning på 4501 af:

Indgangssignal uden for område

Indgang Område Visning Grænse

CURR 0...20 mA / 4...20 mA

LIN.R

POTM 0 - 100%

TEMP TC / RTD

Indgang Område Visning Grænse

Ved overskridelse af A/D-konverterens eller polynomiets gyldige område

VOLT

Alle Alle

Følerfejlsdetektering

Indgang Område Visning Tilstand

CURR Strømsløjfebrud (4...20 mA) SE.BR <=3,6mA;>= 21mA

POTM Alle, SE.BR på alle 3-leder

LIN.R

TEMP

Pt100 til Pt1000 og Ni50 til Ni1000 SE.SH Følerkortslutning

Uden for område visning (IN.LO, IN.HI):

0...1 V / 0,2...1 V

0...10 V / 2...10 V

0...800

0...10 kΩ

Display under min.- / over max.-visning (-1999, 9999):

Følerfejlsdetektering (SE.BR, SE.SH):

Alle SE.BR

For Lin. R_0%≥ ca. 18 Ω SE.SH Følerkortslutning

Alle SE.BR

IN.LO <-25mV

IN.HI > 1,2 V

IN.LO <-25mV

IN.HI > 12 V

IN.LO <-1,05mA

IN.HI > 25,05 mA

IN.LO <-10Ω

IN.HI > 900 Ω

IN.LO <-10Ω

IN.HI > 11 kΩ

IN.LO < -0,5%

IN.HI > 100,5 %

IN.LO <temperaturområde-2°C

IN.HI > temperaturområde +2°C

-1999 Displayværdi<-1999

9999 Displayværdi >9999

SE.BR Følerbrud SE.SH Følerkortslutning

Følerbrud eller for høj

ledermodstand

Følerbrud eller for høj

ledermodstand

14 9116 - Product Version 9116-002

Page 17

Hardwarefejl

Fejlsøgning Visning Årsag

CJC-følerfejl-kontrollerenhedenstemperatur CJ.ER

CJC-fejl-kontrollerCJC-stikterminal CJ.CE

Fejl på indgang - kontroller indgangsforbindelser og genstart enheden

Fejl på udgang - kontroller udgangsforbindelser og genstart enheden

Ingen kommunikation NO.CO

Fejl i FLASH - kontroller konfiguration

Ugyldig konfiguration eller ugyldig version TY.ER

Hardwarefejl RA.ER Fejl i RAM* Hardwarefejl IF.ER Fejl i intern Flash* Hardwarefejl SW.ER Fejl i SW monitor* Hardwarefejl AD.ER Fejl i A/D-konverter*

Hardwarefejl AO.SU Fejl i analog udgangsforsyning*

Hardwarefejl CA.ER Fejl i fabrikskalibrering* Hardwarefejl CM.ER Fejl i primær CPU* Hardwarefejl RE.ER Fejl i readback fra relæ* Hardwarefejl II.ER Fejl i initialiseringscheck* Hardwarefejl RS.ER Reset-fejl* Hardwarefejl IC.ER Fejl i kommunikation på indg.* Hardwarefejl M1.ER Fejl fra primær CPU til kanal 1* Hardwarefejl MC.ER Konfig.-fejl i primær CPU* Hardwarefejl MF.ER Flash-fejl i primær CPU* Hardwarefejl MR.ER RAM-fejl i primær CPU* Hardwarefejl MS.ER Fejl i forsyning til primær CPU* Hardwarefejl MP.ER ProgFlow-fejl i primær CPU*

Hardwarefejl MI.ER

Hardwarefejl DE.ER Modulfejl*

Hardwarefejl FC.ER

Visning ved hardwarefejl

IN.ER

AO.ER

FL.ER

CO.ER

InternCJC-følerdefekteller

CJC-temperaturudenfor

område**

Defekt(ellermanglende)CJC-

klemme eller temperatur uden

for gyldigt område

Signalniveauer på indgang uden

for grænser eller for bundet til

forkerte terminaler*

Fejl i analog udgangsstrøm

(kun for SIL-mode)*

Ingen kommunikation med

(4501)

Fejl i FLASH (ugyldig

konfiguration)***

Konfiguration hentet fra

EEprom har ugyldigt type- eller

revisionsnummer

Fejl i primær initialiserings-

selvtest*

Ugyldig kode-checksum

i 4501

9116 - Product Version 9116-002 15

Page 18

! Alle fejlvisninger i display blinker 1 gang pr. sekund (1 Hz) samt suppleres med tilhørende

hjælpetekst. Hvis fejlen er en følerfejl, blinker baggrundsbelysningen også - dette kan

tilsidesættes (stoppes) ved at trykke på 3. * Fejlen kan resettes ved at slukke og tænde for modulet. ** Fejlen kan tilsidesættes ved at vælge en anden indgangstype end TC. *** Fejlen kan resettes ved at steppe igennem menuerne.

16 9116 - Product Version 9116-002

Page 19

Power Rail

forbindelser

91 92 93 94 95

TILSLUTNINGER

Forsyning og

statusrelæ

31 32 33 34

Gnd.

+24 V

Fejl-signal

NC = ingen forbindelse

NCNC

Indgange:

RTD, 3- / 4-lederRTD, 2-leder

Gnd.

+24 V

TC, intern

CJC-føler

41 42 43 44 41 42 43 44 41 42 43 44

Modstand, 2-leder

41 42 43 44 41 42 43 44

51 52 53 54

+- +- +-

Modstand, 3- / 4-leder

41 42 43 44

Strøm Spænding2-trådstransmitter

51 52 53 54 51 52 53 54

Potentiometer

Udgange:

Strøm

(Aktiv udgang)

11 12 13 14

2-trådstransmitter

(Passiv udgang)

11 12 13 14

N.C.

*TC,

CJC-klemme

41 42

+-+-

* Bestilles særskilt:

CJC-klemme

5910Ex.

1 3

Relæ

N.O.

9116 - Product Version 9116-002 17

Page 20

BLOKDIAGRAM

Gnd.

Forsyning +24 VDC

3114323433

NC*NC*

+24V

Power rail forbindelser

CPU

Grøn

Modulstatus,

Relæstatus, Gul

Statusrelæ N.C.

FLASH

Kanalstatus, Rød

Statusrelæ N.C.

RTD, forbind.

I+

Forsyning

ledere

Potentiometer

mA-

udgang

Indgang

Gnd.

Relæ N.O.

* NC = ingen forbindelse

Relæ-

udgang

9116

ding

Strøm

Spæn-

800.0 o20 mA



18 9116 - Product Version 9116-002

Page 21

Visning af signal- og kabelfejl uden displayfront

Liste over LED- og fejlsignalvisninger

Tilstand Grøn LED

Ingen forsyning OFF OFF OFF Sluppet Lukket

Modul defekt OFF ON Sluppet Lukket

Modul OK Blinker Trukket Åben

Signal OK Blinker OFF Trukket Åben

Udgangsrelæ trukket Blinker ON OFF Trukket Åben

Udgangsrelæ trukket pga. kabelbrud/-kortslutning

Udgangsrelæ sluppet pga. kabelbrud/-kortslutning

Udgangsrelæ sluppet Blinker OFF OFF Trukket Åben

Blinker ON Blinker Sluppet

Blinker OFF Blinker Sluppet

Relæ:

Gul LED

Fejl:

Rød LED

Statusrelæ,

N.C.

Power rail

signalstatus

Lukket

(hvis aktiveret)

Lukket

(hvis aktiveret)

9116 - Product Version 9116-002 19

Page 22

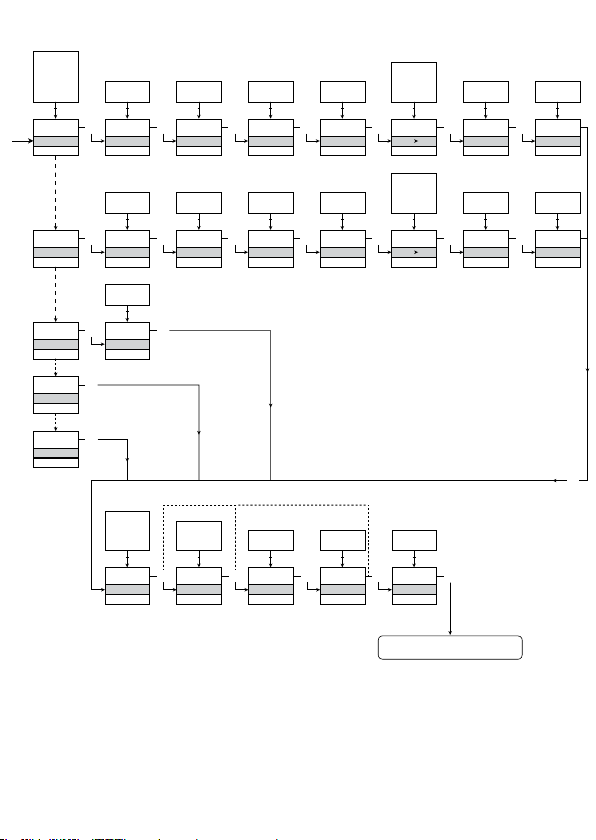

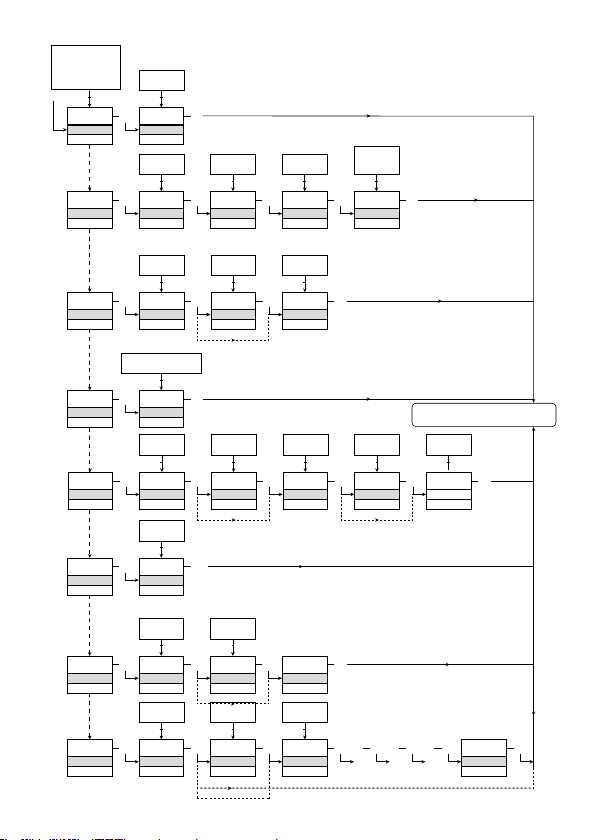

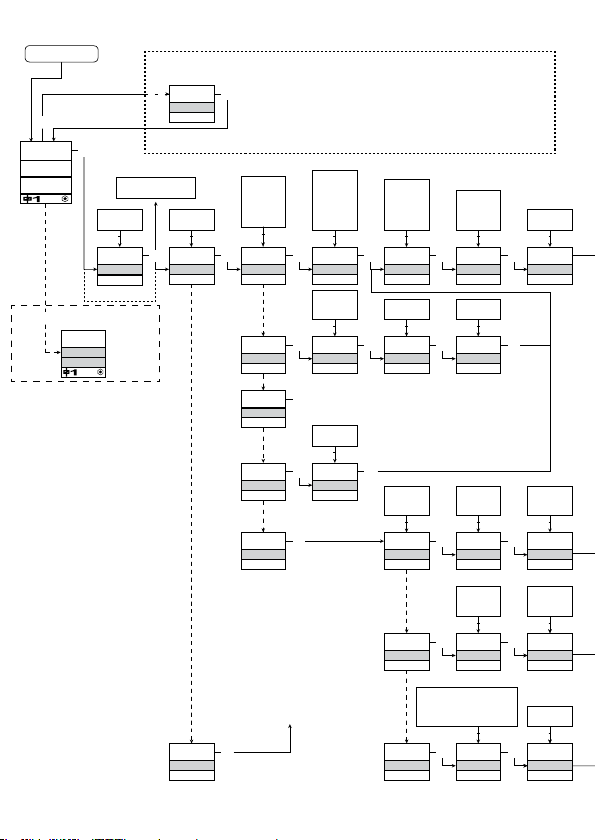

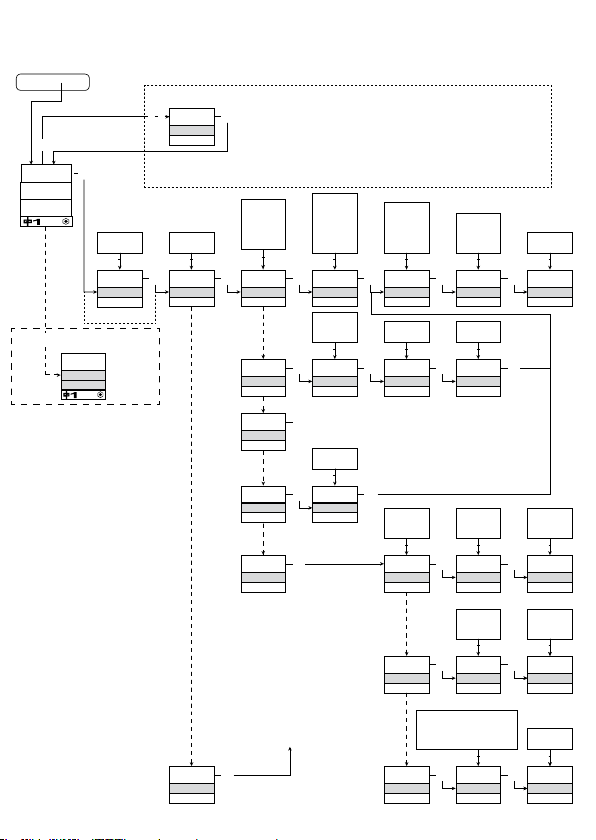

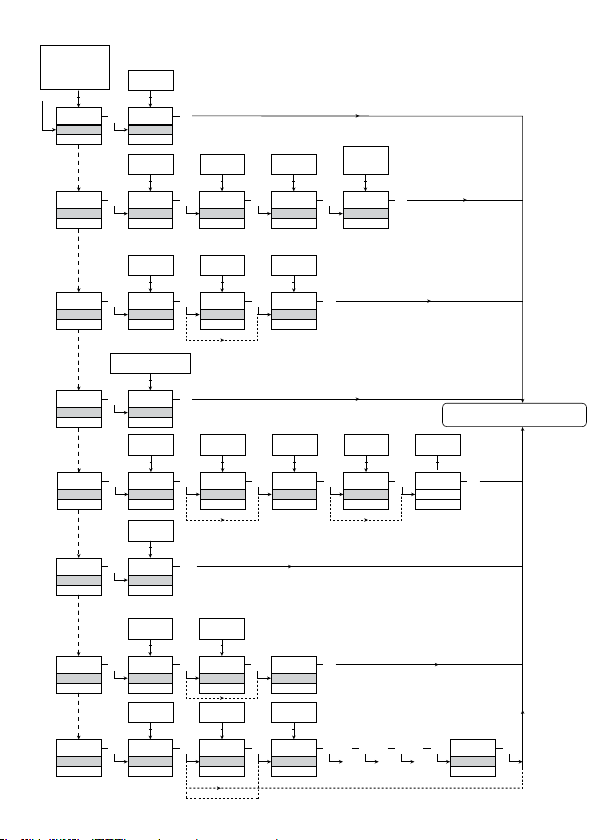

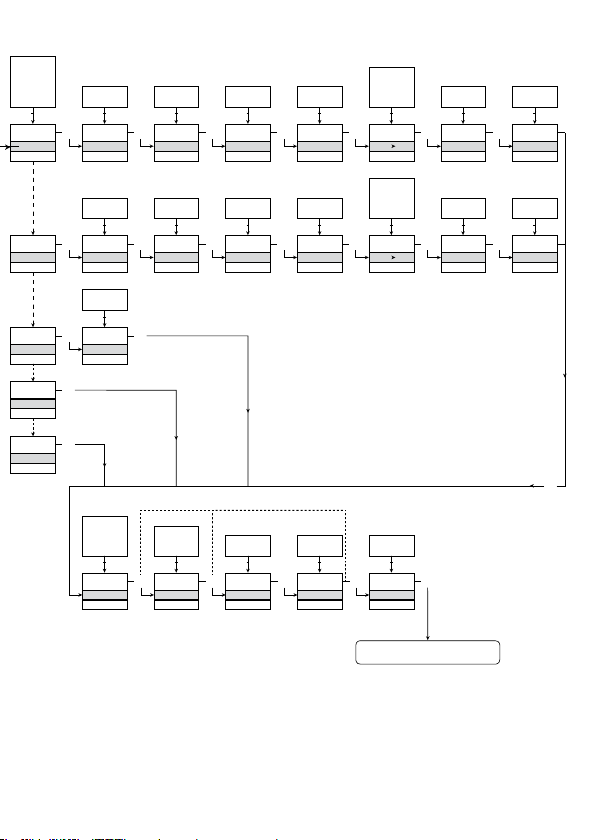

PROGRAMMERING /

BETJENING AF TRYKKNAPPER

Dokumentation til rutediagram

Generelt

Når du skal konfigurere 9116, bliver du guidet igennem samtlige parametre og

kan vælge netop de indstillinger, der passer til applikationen. Til hver menu findes en rullende hjælpetekst, som vises i displaylinie 3.

Konfigurationen udføres ved hjælp af de 3 taster:

1 forøger talværdien eller vælger næste parameter

2formindsker talværdien eller vælger forrige parameter 3accepterer valget og går til næste menu

Når konfigurationen er gennemført, returneres til normaltilstand 1.0. Tryk og hold 3 tasten nede for at gå til forrige menu eller normaltilstand (1.0)

uden at gemme de ændrede tal eller parametre.

Hvis ingen taster har været aktiveret i 1 minut, returnerer displayet til normaltil-

stand (1.0) uden at gemme de ændrede tal eller parametre.

Uddybende forklaringer

Passwordbeskyttelse: Programmeringsadgang kan forhindres ved indkodning

af et password. Passwordet gemmes i konverteren, så sikkerheden mod uønskede ændringer er så høj som muligt. Default password 2008 giver adgang til alle programmeringsmenuer. Passwordbeskyttelse er obligatorisk i SILapplikationer.

Valg af units

Efter valg af indgangstype kan man vælge, hvilke procesenheder der skal vises

i displayet (se skema). Ved valg af temperaturindgang vises pocesværdien altid i Celsius eller Fahrenheit. Vælges i menupunktet efter valg af temperaturindgang.

CJC

DeterviamenuenCJCmuligtatvælgemellemeksternCJC-klemme,ogintern

CJC-kompensering.CJC-klemmen(PR5910Ex)bestillessærskilt.

20 9116 - Product Version 9116-002

Page 23

Signal- og følerfejlsinformation via displayfront 4501

Følerfejl (se grænser i skema) vises i display med SE.BR (sensor break) eller

SE.SH (sensor short). Signaler uden for det valgte område (ikke følerfejl, se skema for grænser) vises i display som IN.LO (lavt indgangssignal) eller IN.HI (højt indgangssignal). Fejlindikeringen vises i tekst i 1. linie, samtidig med at baggrundsbelysningen blinker. 4. linie i displayet er en statuslinie, der viser, om modulet er SIL-låst (statisk prik = SIL-låst og blinkende prik = ikke SILlåst) samt status for relæ og kommunikation (prik med løbende cirkel) som indikerer, om 4501 fungerer korrekt.

Signal- og følerfejlsindikering uden displayfront:

Status på enheden kan aflæses på de 3 LED’s i fronten af modulet.

Grøn blinkende LED indikerer normal drift. Ingen lys i grøn LED indikerer manglende forsyningsspænding eller modulfejl. Konstant rød LED indikerer fatal fejl. Rød blinkende LED indikerer følerfejl.

Relæfunktioner

Der kan vælges mellem 5 forskellige relæfunktions-opsætninger.

Setpunkt: Enheden fungerer som enkel grænsekontakt. Window: Relæet har et vindue, der defineres med et lavt og et højt

setpunkt. På begge sider af vinduet har relæet samme status.

Fejlfunktion: Relæet aktiveres ved følerfejl. Power: Relæet er trukket, så længe der er forsyning på enheden. Off: Relæet er deaktiveret.

Stigende/faldende: Relæet kan sættes til at blive aktivt for et stigende eller

faldende indgangssignal.

Forsinkelse: Der kan sættes både en ON- og en OFF-forsinkelse i området

0...3600 sekunder.

Hysterese: Der kan sættes en hysterese på 0,1...25% af span eller mellem 1 og

25% af displayområdet.

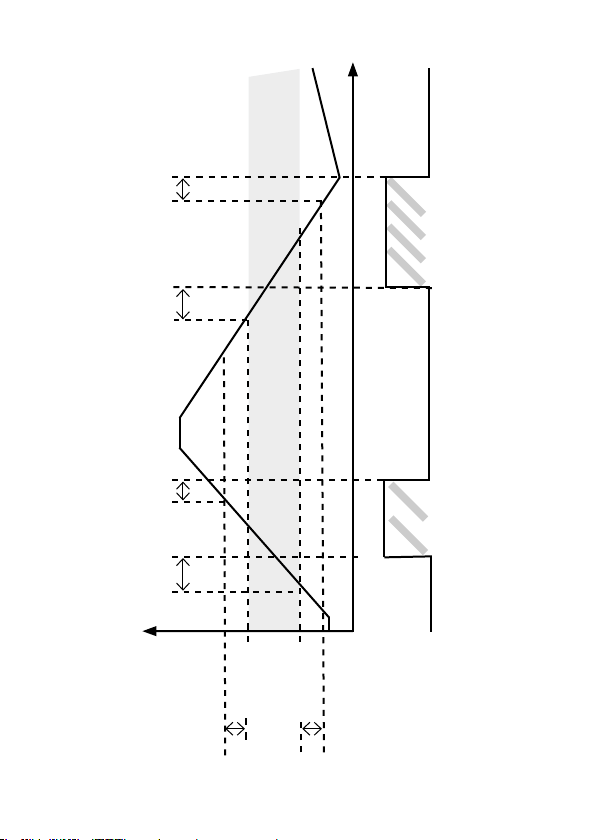

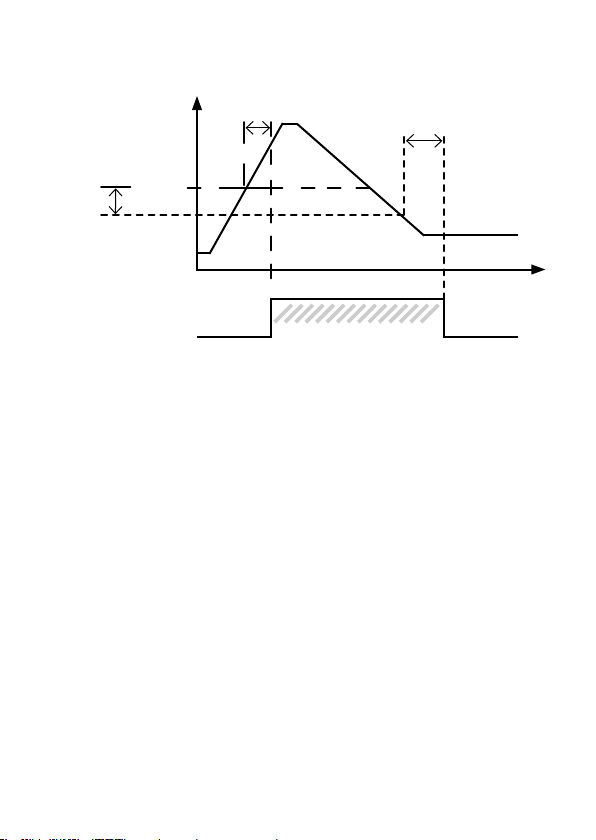

Vindue: Funktionen vindue opnås ved at vælge setpunkt ”vindue” i menuen og

sætte øvre og nedre setpunkter. Se den grafiske afbildning af relæfunktionen vindue på side 30.

9116 - Product Version 9116-002 21

Page 24

Setpunkt: Funktionen setpunkt opnås ved at vælge setpunkt i menuen og

indtaste den ønskede grænse. Enheden fungerer derved som en enkelt grænsekontakt. Se den grafiske afbildning af relæfunktionen setpunkt på side 31.

At relæet er aktiveret betyder, at kontakten er lukket, hvis ”normalt åben” kon-

taktfunktionen er valgt, og kontakten er åben, hvis ”normalt lukket” kontaktfunktionen er valgt.

Forsinkelsestid for ind- og udkobling kan stilles uafhængig af hinanden hen-

holdsvis i menuerne ON.DEL og OFF DEL.

Avancerede funktioner

Enheden giver adgang til en række avancerede funktioner, der nås ved at svare

”YES” til punktet ”ADV.SET”.

Display setup: Her kan man justere kontrast og baggrundsbelysning.

Opsætning af TAG-nummer med 5 alfanumeriske karakterer. Indgangsværdi vises altid i linie 2 på displayet. Valg af funktionsvisning i linie 3 på displayet der vælges mellem visning af analog udgang og TAG-nummer eller vekslende displayvisning.

2-punkts proceskalibrering: Enheden kan proceskalibreres til et aktuelt ind-

gangssignal i 2 punkter. Der påtrykkes et lavt indgangssignal (ikke nødvendigvis 0%), og den aktuelle værdi angives på 4501. Herefter påtrykkes et højt signal (ikke nødvendigvis 100%), og den aktuelle værdi angives på 4501. Såfremt man siger ja til at bruge kalibreringen, vil enheden herefter arbejde i henhold til denne nye justering. Siger man senere nej i dette punkt eller vælger en anden indgangssignaltype, går enheden tilbage til fabrikskalibreringen.

Processimulerings-funktion: Vælger man ja til punktet ”EN.SIM”, er det muligt

med piltasterne at simulere et indgangssignal og dermed styre udgangssignalet op og ned, eller relætilstanden OFF eller ON. SIM-menuen skal forlades ved at trykke 3 (ingen time-out). Hvis 4501 fjernes, afbrydes processimuleringen.

Password: Her kan vælges et password mellem 0000 og 9999 til beskyttelse

mod uautoriserede ændringer. Enheden leveres default uden password.

22 9116 - Product Version 9116-002

Page 25

Memory

I memory menuen er det muligt at gemme opsætningen fra enheden i 4501, for

derefter at flytte 4501 over på en anden enhed og uploade opsætningen til denne.

Sprog: Der kan i menuen ”LANG” vælges mellem 7 forskellige sprogvarianter

af hjælpetekster, der fremkommer i menuen. Der kan vælges mellem UK, DE, FR, IT, ES, SE og DK.

Power rail: I menuen ”RAIL” vælges om følerfejl skal overføres til en central

overvågning i PR 9410 power control unit.

Safety Integrity Level: Se Safety Manual for yderligere

information.

9116 - Product Version 9116-002 23

Page 26

Power up

1.2



II30.00

Io12.00mA

1.0

1.1

Eksempel på fejlvisning



Rød tekst viser safety

parametre i en SILkonfiguration. Se Safety Manual for yderligere information.

 SE.BR o3.50mA

direkte til [EN.SIL]

0000 9999

1 2

0000

PASSW.

Txt 1

Hurtig setpunktsindstilling

1 2

50.0

SETP.

Txt 57

1 Forøgelse af setpunkt

2 Formindskelse af setpunkt 3 Gem og forlad menuen

og test af relæ

1 og 2 samtidig = relæ skifter tilstand

VOLT LIN.R POTM CURR TEMP

1 2

VOLT

IN TYPE

Txt 3

LIN.R

IN TYPE

Txt 3

POTM

IN TYPE

Txt 3

CURR

IN TYPE

Txt 3

TEMP

IN TYPE

Txt 3

Hvis SIL-låst

YES

1 2

ADV.SET

Txt 2

Fortsættes på siden Rutediagram ADV.SET

YES

ADV.SET

Txt 2 Txt 10 Txt 18 Txt 31

2-10 0-10

1-5 0-5

0.2-1 0-1

1 2

2-10

V.RANGE

Txt 4

4W 3W 2W

1 2

CONNEC.

Txt 6

0-20 4-20

1 2

4-20

I.RANGE

Txt 5

rpm

(70 units)

UNIT

Txt 11

0000 9999

R 0%

Txt 7

SENSOR Txt 10

SENSOR

1 2

111.1

DEC.P

Txt 12

0000 9999

R 100%

Txt 8

100

Pt TYPE

Txt 16

100

Ni TYPE

Txt 17

TC.B TC.E TC.J TC.K TC.L TC.N TC.R TC.S TC.T TC.U TC.W3 TC.W5 TC.Lr

TC.K

TC.TYPE

1 2

1000

1111

111.1

11.11

1.111

1 2

999.9

-199.9

1 2

0.0

DISP.LO

Txt 13

4W 3W 2W

1 2

CONNEC.

Txt 6

1 2

CONNEC.

Txt 6

INT

CONN

1 231 2

INT

CJC

24 9116 - Product Version 9116-002

Page 27

RUTEDIAGRAM

Hvis ingen taster har været aktiveret i 1 minut, returnerer displayet til normaltilstanden 1.0 uden at gemme eventuelle konfigurationsændringer.

1 Forøgelse af værdi / vælg næste parameter 2 Formindskelse af værdi / vælg forrige parameter 3 Accepter valget og gå til næste menu Holde 3 går til forrige menu / returnerer til 1.0 uden at gemme

999.9

-199.9

1 2

100.0

DISP.HI Txt 14

DISP PERC

1 2

DISP

REL.UNI

Txt 15

@C @F

1 2

UNIT

Txt 9

Fortsættes næste side

1.0 = Normaltilstand. Linie 1 viser indgangsstatus. Linie 2 viser indgangsværdi og TAG nr. Linie 3 viser udgangsværdi og enheder. Linie 4 viser relæ- og kom munikationsstatus samt om modulet er SIL-låst. Statisk prik = SIL-låst og blinkende prik = ikke SIL-låst.

1.1 = Kun hvis beskyttet med password.

1.2 = Kun hvis FastSet er aktive ret, og relæfunktionen er setpunkt.

Valgbare

UNIT:

@C @F

K % m

cm mm um ft in

mils

yd m3

s min m/s

mm/s

m/min

m/h

in/s

ips

ft/s

in/min

ft/min

in/h ft/h m/s2

1.3 = Kun hvis indgangstyper understøtter følerfejls check. Gælder ikke for følgende indgangssignaler:

0...20 mA og spænding.

1.4 = Kun hvis indgangssignalet er temperatur.

1.5 = Kun hvis opsætning ikke er beskyttet med password.

rpm

g N

MPa

kPa hPa bar

mbar

MWh kWh

W GW MW kW hp

A kA mA uA

V kV mV

ohm

m3/min

m3/h

l/s

l/min

l/h

gal/min

gal/h

t/h

mol

[blank]

9116 - Product Version 9116-002 25

Page 28

SETP

WIND ERR POW OFF

1 2

SETP

REL.FUN

Txt 19

WIND

REL.FUN

Txt 19

1.3

ERR

REL.FUN

Txt 19

POW

REL.FUN

Txt 19

OFF

R E L . F U N

Txt 19

N.O. N.C.

1 2

N.O.

CONTAC Txt 20

O.I.W C.I.W

1 2

O.I.W

CONTAC Txt 27

CLOS OPEN

1 2

OPEN

ERR.ACT

Txt 34

20-4 20-0 4-20 0-20

1 2

4-20

O.RANGE

Txt 37

850

-200

1 2

50.0

SETP.

Txt 21

849.9

-200

1 2

50.0

SETP.LO

Txt 28

23mA

0/3.5mA

NONE

1 2

23mA

OUT.ERR

Txt 38

1.3

INCR DECR

1 2

INCR

ACT.DIR Txt 22

850.0

-199.9

1 2

60.0

SETP.HI Txt 28

849

-200

1 2

0.0

OUT.LO Txt 41

1.4 1.4

262.5

0.1

1 2

1.0

HYST.

Txt 23

262.5

0.1

1 2

1.0

HYST.

Txt 30

850.0

-199.0

1 2

150.0

OUT.HI

Txt 42

HOLD

CLOS OPEN NONE

1 2

NONE

ERR.ACT

Txt 24

1.3

HOLD CLOS OPEN NONE

1 2

NONE

ERR.ACT

Txt 24

3600 0000

ON.DEL

Txt 25

3600 0000

ON.DEL

Txt 25

1.3

0.0 60

1 2

0.0

RESP.

Txt 39

Til normaltilstand 1.0

1 2

3600 0000

1 2

OFF.DEL

Txt 26

3600 0000

1 2

OFF.DEL

Txt 26

26 9116 - Product Version 9116-002

Page 29

MEM, DISP,

PASS, LANG,

CAL, RAIL,

SIM, SIL

1 2

MEM

SETUP

Txt 43

DISP

SETUP

Txt 43

SAVE LOAD

1 2

SAVE

MEMORY

Txt 44

9 0

1 2

CONTRA

Txt 45

RUTEDIAGRAM

AVANCEREDE INDSTILLINGER (ADV.SET)

TAG ALT

A.OUT

1 2

A.OUT

DISP

Txt 48

9 0

1 2

LIGHT

Txt 46

9 A

1 2

TAG.1

TAGNO

Txt 47

PASS

SETUP

Txt 43

LANG

SETUP

Txt 43

CAL

SETUP

Txt 43

RAIL

SETUP

Txt 43

SIM

SETUP

Txt 43

SIL

SETUP

Txt 43

YES

1 2

3 3

YES

EN.PASS

Txt 54

DE, DK, ES, FR,

IT, SE, UK

1 2

LANGUA

Txt 59

YES

1 2

YES

CAL.LO

Txt 49

YES

1 2

YES

RAIL.ER

Txt 63

YES

1 2

2.0

YES

EN.SIM Txt 51

YES

1 2

YES

EN.SIL

Txt 64

9999 0000

1 2

0000

NEW.PAS

Txt 55

850.0

-200.0

1 2

2.0

Txt 61

2.0 I undermenuen simulering (SIM) skal 3

YES

1 2

YES

EN.FAST

Txt 56

YES

1 2

YES

CAL.HI

Txt 50

850.0

-200.0

147.8

Txt 62

1 2

Til normaltilstand 1.0

YES

1 2

YES

USE.CAL

Txt 60

 trykkes for at returnere til normaltilstand 1.0

850.0

-200.0

1 2

1.4

23.0

Txt 52

0000 9999

1 2

2008

NEW.PAS

Txt 55

REL.SIM

Txt 53

OPEN LOCK

1 2

Verificer SIL-konfiguration

3 3 3 3 3

LOCK

CONFIG Txt 66

. . . . . . . . . . . . . .

SIL.OK

9116 - Product Version 9116-002 27

Page 30

RULLENDE HJÆLPETEKSTER I DISPLAYLINIE 3

[01]

Angiv korrekt password

[02]

Gå til avanceret opsætningsmenu?

[03]

Vælg temperaturindgang Vælg potentiometerindgang Vælg lineær modstandsindgang Vælg strømindgang Vælg spændingsindgang

[04]

Vælg 0.0-1 V indgangsområde Vælg 0.2-1 V indgangsområde Vælg 0-5 V indgangsområde Vælg 1-5 V indgangsområde Vælg 0-10 V indgangsområde Vælg 2-10 V indgangsområde

[05]

Vælg 0-20 mA indgangsområde Vælg 4-20 mA indgangsområde

[06]

Vælg 2-leder følertilslutning Vælg 3-leder følertilslutning Vælg 4-leder følertilslutning

[07]

Indstil modstandsværdi lav

[08]

Indstil modstandsværdi høj

[09]

Vælg Celsius som temperaturenhed Vælg Fahrenheit som temperaturenhed

[10]

Vælg TC-følertype Vælg Ni-følertype Vælg Pt-følertype

[11]

Vælg displayenheder

[12]

Vælg kommaplacering

[13]

Indstil displayområde lav

[14]

Indstil displayområde høj

[15]

Indstil relæ-setpunkt i % af indgangsområde Indstil relæ-setpunkt i displayenheder

[16]

Vælg Pt10 som følertype Vælg Pt20 som følertype Vælg Pt50 som følertype Vælg Pt100 som følertype Vælg Pt200 som følertype Vælg Pt250 som følertype Vælg Pt300 som følertype Vælg Pt400 som følertype Vælg Pt500 som følertype Vælg Pt1000 som følertype

[17]

Vælg Ni50 som følertype Vælg Ni100 som følertype Vælg Ni120 som følertype Vælg Ni1000 som følertype

[18]

Vælg TC-B som følertype Vælg TC-E som følertype VælgTC-Jsomfølertype Vælg TC-K som følertype Vælg TC-L som følertype Vælg TC-N som følertype Vælg TC-R som følertype Vælg TC-S som følertype Vælg TC-T som følertype Vælg TC-U som følertype Vælg TC-W3 som følertype Vælg TC-W5 som følertype Vælg TC-LR som følertype

[19]

Vælg OFF-funktion - relæ er permanent OFF Vælg POWER-funktion - relæ viser power-status OK VælgFEJL-funktion-relæviserkunfølerfejl Vælg VINDUE-funktion - relæet styres af 2 setpunkter Vælg SETPUNKT-funktion - relæet styres af 1 setpunkt

[20]

Vælg kontakt normalt lukket Vælg kontakt normalt åben

[21]

Indstil relæ-setpunkt

[22]

Vælg aktiver relæ ved faldende signal Vælg aktiver relæ ved stigende signal

[23]

Indstil relæ-hysterese

[24]

Vælg Ingen følerfejlsaktion - udefineret status ved fejl Vælg relækontakt bryder ved fejl Vælg relækontakt slutter ved fejl Vælg hold relæstatus ved fejl

[25]

Indstil relæ ON-forsinkelse i sekunder

[26]

Indstil relæ OFF-forsinkelse i sekunder

[27]

Vælg relækontakt er åben inden for vinduet Vælg relækontakt er lukket inden for vinduet

[28]

Indstil setpunkt lav for relævindue

[29]

Indstil setpunkt høj for relævindue

[30]

Indstil hysterese for relævindue

[31]

Vælg Intern temperatur-føler VælgCJC-stik(tilbehør)

[34]

Vælg relækontakt bryder ved fejl Vælg relækontakt slutter ved fejl

[37]

Vælg 0-20 mA udgangsområde Vælg 4-20 mA udgangsområde Vælg 20-0 mA udgangsområde Vælg 20-4 mA udgangsområde

[38]

Vælg Ingen fejlaktion - udgang udefineret ved fejl Vælg downscale ved fejl Vælg NAMUR NE43 downscale ved fejl Vælg NAMUR NE43 upscale ved fejl

[39]

Vælg responstid for analog udgang i sekunder

[41]

Indstil temperatur for analog udgang lav

[42]

Indstil temperatur for analog udgang høj

[43]

Gå til valg af SIL låsning Gå til simuleringstilstand Gå til valg af fejl til RAIL Udfør proceskalibrering Gå til valg af sprog Gå til password-indstilling Gå til displayopsætning Udfør memory-operationer

[44]

Overfør gemt opsætning til 9116 Gem 9116-opsætning i 4501

[45]

JusterLCD-kontrast

[46]

JusterLCD-baggrundsbelysning

[47]

Angiv TAG-nr. - udfyld alle pladser

[48]

Vis analog udgangsværdi i display Vis TAG-nr. i display Skiftende værdier vises i display

[49]

Kalibrer indgang lav til procesværdi?

[50]

Kalibrer indgang høj til procesværdi?

[51]

Aktiver indgangssimulering

[52]

Indstil simuleringsværdi for indgang

[53]

Relæsimulering - brug 1 til at skifte relætilstand

[54]

Vælg passwordbeskyttelse?

[55]

Angiv nyt password

[56]

Aktiver Fastset-funktionalitet?

[57]

Relæ-setpunkt - tryk 3 for at gemme

[58]

Relæ-setpunkt - Read only

[59]

Vælg sprog

[60]

Brug proceskalibreringsværdier?

[61]

Indstil værdi for lavt kalibreringspunkt

[62]

Indstil værdi for højt kalibreringspunkt

[63]

Vælg om statussignal skal overføres til power rail

28 9116 - Product Version 9116-002

Page 31

[64]

Vælg at SIL-låse konfigurationen 0-20 mA er ikke gyldigt udgangsområde for drift i SIL-låst tilstand

[65]

...Bruger kanalen proceskompenserede kalibreringsdata?

[66]

Konfigurationens SIL-status (åben / låst)

[80]

Følerkabelbrud

[81]

Følerkortslutning

[82]

Diplay under min.-visning

[83]

Display over max.-visning

[84]

Indgang uden for max.-område

[85]

Indgang uden for min.-område

[86]

Fejl på indgang - kontroller indgangsforbindelser og genstart enheden

[87]

Fejl på udgang - kontroller udgangsforbindelser og genstart enheden

[88]

Fejl i FLASH - kontroller konfiguration

[89]

Ugyldig konfiguration eller ugyldig version

[90]

Hardware fejl

[91]

CJC-følerfejl-kontrollerenhedenstemperatur

[92]

CJC-følerfejl-kontrollerCJC-stikterminal

[93]

Ingen kommunikation

9116 - Product Version 9116-002 29

Page 32

Grafisk afbildning af relæfunktionen vindue

ON-forsinkelse OFF-forsiinkelse

Vindue

ON-forsinkelse OFF-forsiinkelse

Tid

Relæ ON Relæ ON

Setpunkt lav

Setpunkt høj

Hysterese

30 9116 - Product Version 9116-002

Åben

Lukket

Relækontakt (N.O.)

Page 33

Grafisk afbildning af relæfunktionen setpunkt

Hysterese

Indgangs-

signal

Setpunkt

(stigende)

Lukket

Relækontakt

(N.O.)

ON-forsinkelse

OFF-forsinkelse

Tid

Relæ ON

Åben

9116 - Product Version 9116-002 31

Page 34

APPENDIX

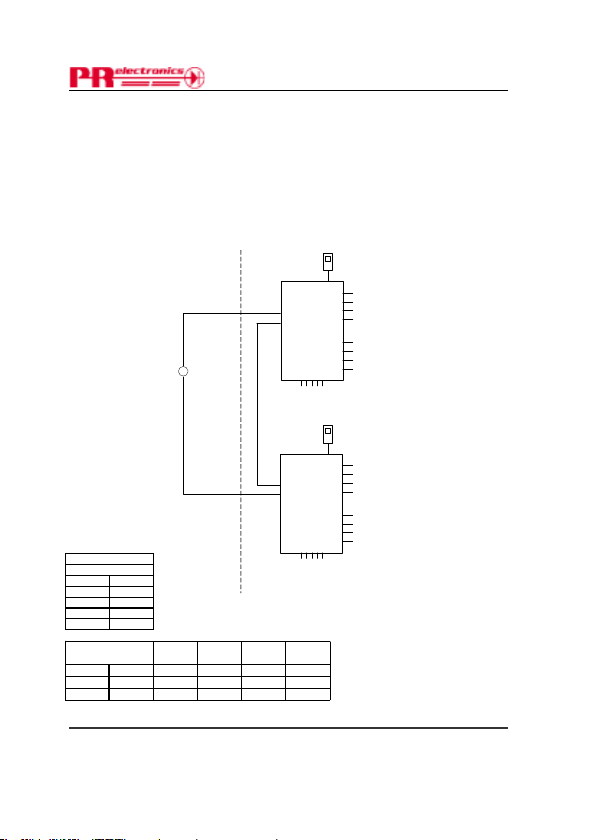

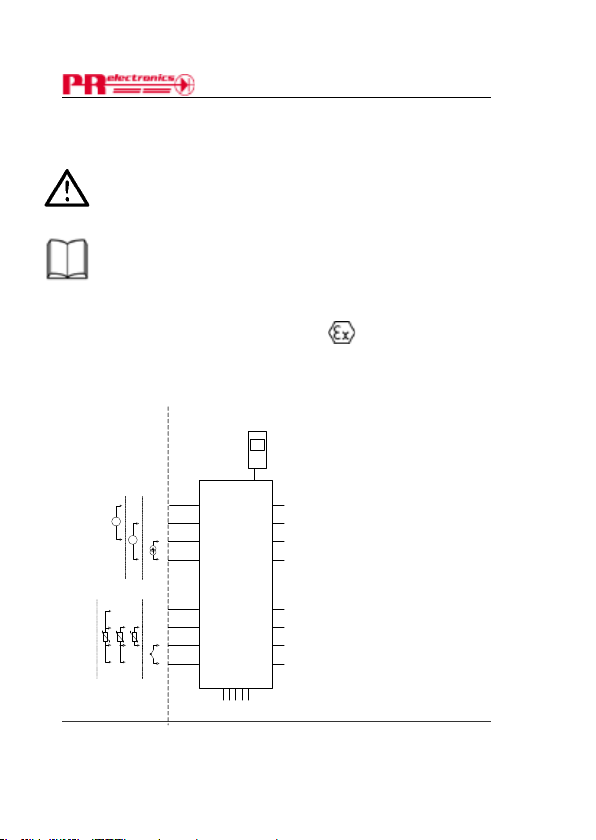

IECEx Installation drawing

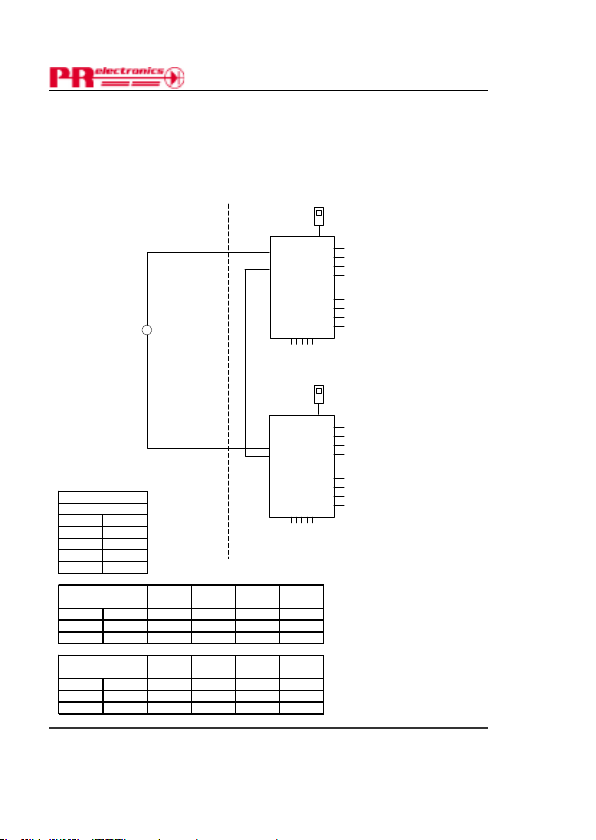

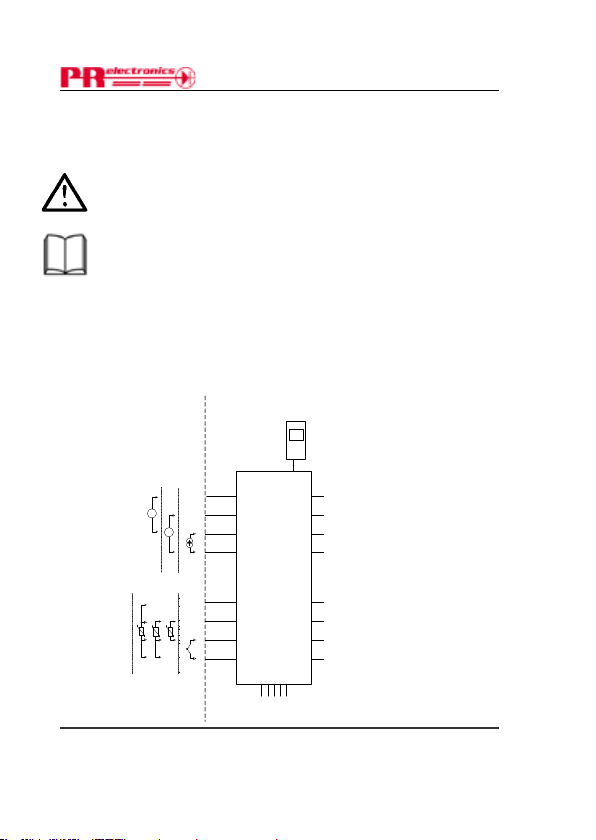

ATEX Installation drawing

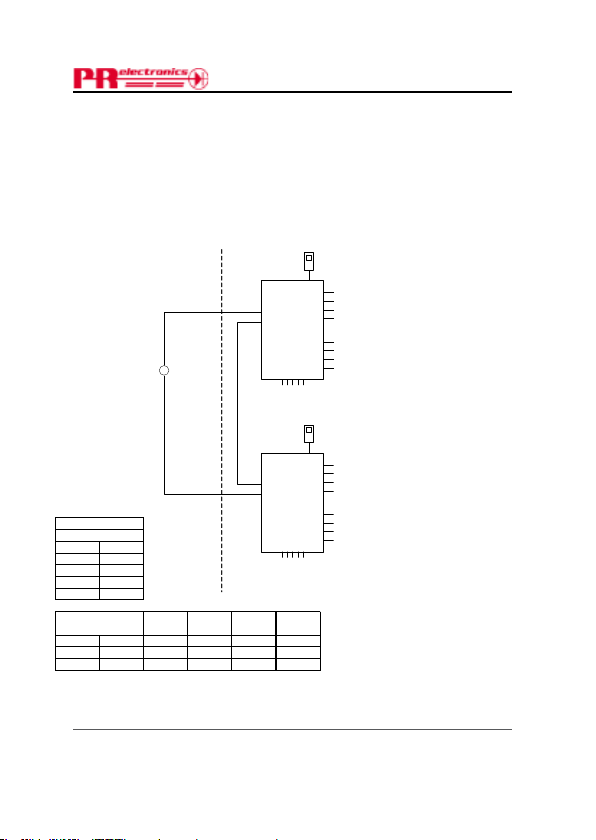

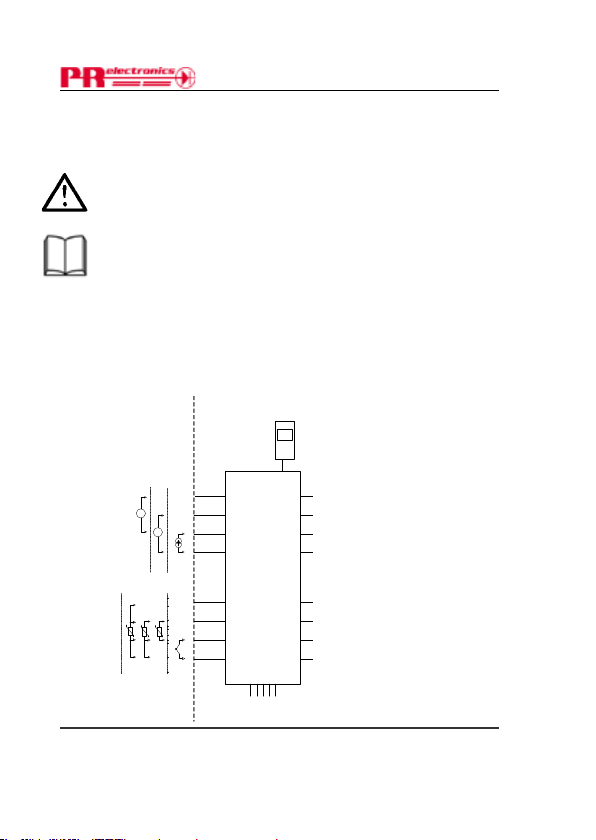

FM Installation drawing

Safety manual

32 9116 - Product Version 9116-002

Page 35

LERBAKKEN 10, 8410 ROENDE DENMARK

9116

For safe installation of 9116B the following must be observed. The module shall only be installed by qualified personnel who are familiar with the national and international laws, directives and standards that apply to this area. Year of manufacture can be taken from the first two digits in the serial number.

4501

For Installation in Zone 2 / Division 2 the following must be observed. The 4501 programming module is to be used solely with PR electronics modules. It is important that the module is undamaged and has not been altered or modified in any way. Only 4501 modules free of dust and moisture shall be installed.

IECEx Certificate:...................................................................... .KEM 10.0022X

Marking:.....................................................................................

Standards IEC60079-15:2005, IEC60079-11:2006, IEC60079-0:2007

IEC60079-26:2006, IEC61241-0:2004, IEC61241-11:2005

Hazardous area Zone 0, 1, 2, 20, 21 and 22

Potm. 2

Potm. 3

Potm. 1

Revision date:

2010-02-12

IECEx Installation drawing

Non Hazardous area or Zone 2

4-wire 2-wire3- wire

-20 ≤Ta ≤ +60ºC

mALoop V

TCRTD / LinR

Version Revision

V5 R0

4501

9116

Power Rail

Ex nA nC IIC T4 Gc [Ex ia Ga] IIC/IIB/IIA [Ex ia Da] IIIC

Prepared by:

9116QI01

Status relay, terminal (33,34)

Non hazardous area installation

Voltage max: 125 VAC / 110 VDC Power max: 62.5 VA / 32 W Current max: 0.5 A AC / 0.3 ADC

Zone 2 installation:

Voltage max: 32 VAC/ 32 VDC Power max: 16 VA / 32 W Current max: 0.5

Relay output, terminal (13,14)

Non hazardous area installation

Voltage max: 250VAC / 30VDC Power max: 500VA / 60W Current max: 2A AC / 2ADC

Zone 2 installation Voltage max: 32 VAC / 30 VDC Power max: 64 VA / 60 W Current max: 2 A AC / 2 ADC

(terminal 11,12,13,14) (terminal 31,32,33,34) (terminal 91,92,93,94,95)

: 253 V; max. 400 Hz

AC / 1A DC

Page:

1/4

9116 - Product Version 9116-002 33

Page 36

LERBAKKEN 10, 8410 ROENDE DENMARK

Module 9116B1 Module 9116B2

Terminal 51-52, 51-53 Terminal 51-52, 51-53

Ui 30 V Ui 30 V

Ii 120 mA Ii 120 mA Pi 900 mW Pi 900 mW Ci 3 nF Ci 3 nF Li 1 μH Li 1 μH

Module 9116B1

Terminal 51-54, 52-54

Uo 28 V IIC 80 nF 4 mH 54 μH/Ω Uo 21.4 V IIC 0.16 μF 4 mH 54 μH/Ω Io 93 mA IIB 640 nF 16 mH 218 μH/Ω Io 93 mA IIB 1.13 μF 16 m H 218 μH/Ω Po 650 mW IIA 2.1 μF 32 m H 436 μH/Ω Po 650 mW IIA 4. 15 μF 32 mH 436 μH/Ω

Module 9116B1

Terminal 51-53

Uo 28 V IIC 80 nF 1000 mH 4 mH/Ω Uo 21.4 V IIC 0. 16 μF 1000 mH 4 mH/Ω Io 1.1 mA IIB 640 nF 1000 mH 17 mH/Ω Io 1.1 mA IIB 1. 13 μF 1000 m H 17 m H/Ω Po 8 mW IIA 2.1 μF 1000 mH 35 mH/Ω P o 8 mW IIA 4.15 μF 1000 mH 35 mH/Ω

Module 9116B1

Terminal 51-52

Uo 8. 3 V IIC 7 μF 1000 mH 100 mH/Ω Uo 8.3 V IIC 7 μF 1000 mH 100 mH/Ω Io 0.2 mA IIB 73 μF 1000 mH 400 mH/Ω Io 0.2 mA IIB 73 μF 1000 m H 400 mH/Ω Po 0.4 mW IIA 1000 μF 1000 mH 800 mH/Ω Po 0.4 mW IIA 1000 μF 1000 mH 800 m H/Ω

Module 9116B1

Terminal 41,42,43,44

Uo 8. 3 V IIC 7 μF 207 mH 1 m H/Ω Uo 8.3 V IIC 7 μF 207 mH 1 m H/Ω Io 13.1 mA IIB 73 μF 828 mH 5 mH/Ω Io 13. 1 mA IIB 73 μF 828 mH 5 mH/ Ω Po 27.3 mW IIA 1000 μF 1000 mH 10 mH/Ω Po 27.3 mW IIA 1000 μF 1000 mH 10 mH/Ω

Installation notes:

For installation in Zone 2, the module must be installed in an outer enclosure having an IP protection of at least IP54 according to type of protection Ex-n or Ex-e. For installation on Power Rail in Zone 2, only Power Rail type 9400 supplied by Power Control Unit type 9410 is allowed. In type of protection “intrinsic safety iD” the parameters for intrinsic safety for gas group IIB are applicable. Do not separate connectors when energized and an explosive gas mixture is present. Do not mount or remove modules from the Power Rail when an explosive gas mixture is present.

If the sensor circuits or loop supply circuits have been installed in a type of protection other than “Intrinsic Safety”, the module shall not be reinstalled in type of protection “Intrinsic Safety”

Group

Co Lo Lo/Ro

Co Lo

Co Lo Lo/Ro

Lo/Ro

Module 9116B2

Terminal 51-54, 52-54

Module 9116B2

Terminal 51-53

Module 9116B2

Terminal 51-52

Module 9116B2

Terminal 41,42,43,44

Group

9116QI01

Co Lo

Lo/Ro

Revision date:

2010-02-12

Version Revision

V5 R0

Prepared by:

34 9116 - Product Version 9116-002

Page:

2/4

Page 37

LERBAKKEN 10, 8410 ROENDE DENMARK

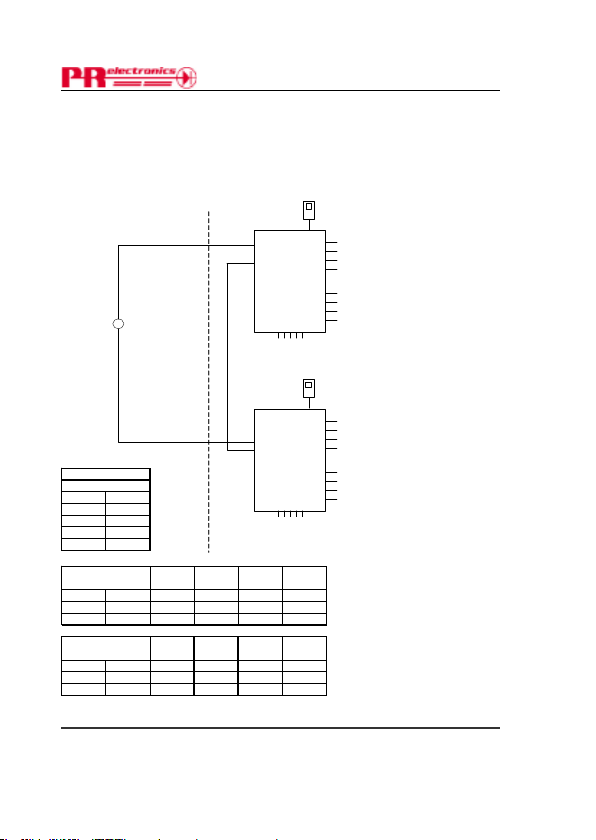

Hazardous area Non Hazardous area Zone 0,1,2, 20, 21, 22 or Zone 2

4-20 mA Loop-powered transmitter

Module 9116B 1/2

Terminal 54- 52

Ui 30 V

Ii 120 mA Pi 900 mW Ci 3 nF

Li 2 μH

Module 9116B1

Term. 54-52; 51-52

Uo 28 V IIC 80 nF 4 m H 54 μH/Ω

Io 93 mA IIB 640 nF 16 mH 218 μH/Ω

Po 650 mW IIA 2.1 μF 32 mH 436 μH/Ω

Module 9116B2

Term. 54-52; 51-52

Uo 21.4 V IIC 0.16 μF 4 mH 54 μH/Ω

Io 93 mA IIB 1. 13 μF 16 mH 218 μH/Ω

Po 650 mW IIA 4.15 μF 32 mH 436 μH/Ω

Revision date:

2010-02-12

Group

Version Revision

-20 ≤Ta ≤ +60ºC

54 53 52 51

44 43 42 41

54 53 52 51

44 43 42 41

Co Lo Lo/Ro

Co Lo Lo/RoGroup

V5 R0

Power Rail

9116

Status relay, terminal (33,34)

4501

Non hazardous area installation

Voltage max: 125 VAC / 110 VDC

Power max: 62.5 VA / 32 W

Current max: 0.5 A AC / 0.3 ADC

32 31

Zone 2 installation:

Voltage max: 32 VAC/ 32 VDC

Power max: 16 VA / 32 W

Current max: 0.5

12 11

Relay output, terminal (13,14)

Non hazardous area installation

Voltage max: 250 VAC / 30 VDC Power max: 500 VA / 60 W

4501

Current max: 2 A AC / 2A DC

Zone 2 installation

34 33

Voltage max: 32 V AC / 30 VDC

Power max: 64 VA / 60 W

Current max: 2 A AC / 2 ADC

14 13 12 11

(terminal 11,12,13,14) (terminal 31,32,33,34) (terminal 91,92,93,94,95)

253 V max. 400 Hz

Prepared by:

9116QI01

AC / 1A DC

Page:

3/4

9116 - Product Version 9116-002 35

Page 38

LERBAKKEN 10, 8410 ROENDE DENMARK

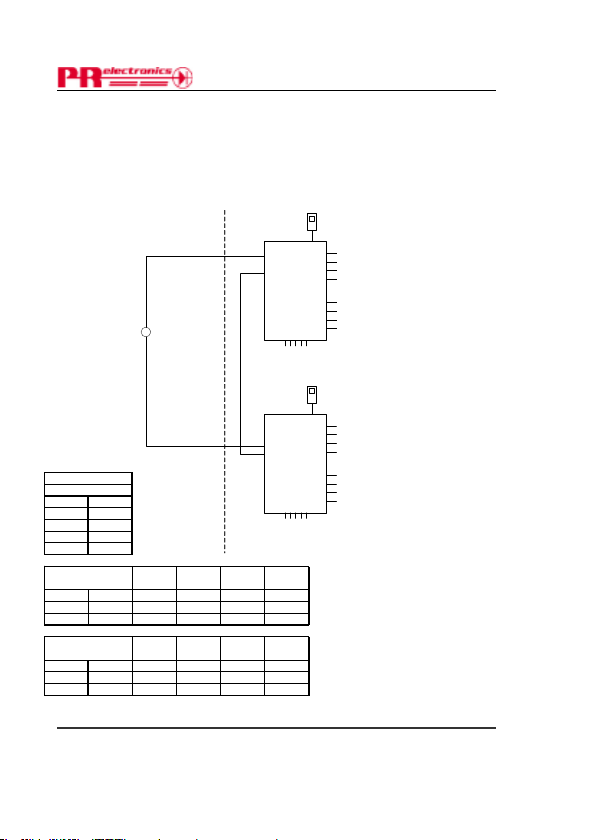

Hazardous area Non Hazardous area Zone 0, 1, 2, 20, 21, 22 or Zone 2

54 53 52 51

44 43

Version Revision

V5 R0

42 41

54 53 52 51

44 43 42 41

0/4-20 mA Current source

Module 9116B 1/2

Terminal 51- 52

Ui 30 V Ii 120 mA Pi 900 mW Ci 3 nF Li 2 μH

Module 9116B 1/2 Term. 52-51, 51-52

Uo 16.6 V IIC 0.4 μF 100 mH 25mH/Ω

Io 0.2 m A IIB 2. 3 μF 100 mH 100mH/Ω

Po 0.8 mW IIA 9.5 μF 100 mH 200mH/Ω

Revision date:

2010-02-12

Group Co Lo

-20 ≤Ta ≤ +60ºC

4501

9116

Power Rail

4501

9116

Power Rail

Lo/Ro

9116QI01

Status relay, terminal (33,34)

Non hazardous area installation

Voltage max: 125 VAC / 110 VDC

Power max: 62.5 VA / 32 W

33 32

Current max: 0.5 A AC / 0.3 ADC

Zone 2 installation:

Voltage max: 32 VAC/ 32 VDC

Power max: 16 VA / 32 W

Current max: 0.5

Relay output, terminal (13,14)

Non hazardous area installation

Voltage max: 250VAC / 30VDC Power max: 500VA / 60W Current max: 2A AC / 2ADC

34 33

Zone 2 installation

32 31

Voltage max: 32 VAC / 30 VDC Power max: 64 VA / 60 W Current max: 2 A AC / 2 ADC

14 13 12 11

(terminal 11,12,13,14) (terminal 31,32,33,34) (terminal 91,92,93,94,95)

253 V max. 400 Hz

Prepared by:

AC / 1A DC

Page:

4/4

36 9116 - Product Version 9116-002

Page 39

(1)

LERBAKKEN 10, 8410 ROENDE DENMARK

9116

For sikker installation af 9116B skal følgende overholdes: Modulet må kun installeres af kvalificerede personer, som er bekendt med national og international lovgivning, direktiver og standarder i det land, hvor modulet skal installeres. Produktionsår fremgår af de to første cifre i serienummeret.

4501

For installation i Zone 2 / Division 2 skal følgende overholdes: Den aftagelige displayfront til programmering 4501 er udelukkende beregnet til brug på PR electronics moduler. Det er vigtigt, at displayet er ubeskadiget, ikke ombygget eller på anden måde forandret. 4501 må kun anvendes, hvis det er fri for støv og/eller fugt.

ATEX-certifikat:............................................................................KEMA 10 ATEX 0053 X

Mærkning:....................................................................................

Standarder EN 60079-0 : 2006, EN 60079-11 : 2007, EN 60079-15 : 2005 EN 60079-26 : 2007, EN 61241-0 : 2006, EN 61241-11 : 2006

Ex-område Ikke Ex-område Zone 0,1,2, 20, 21, 22 eller Zone 2

4-wire 2- wire3-wire

Potm. 2

Potm. 3

Potm. 1

Revision date:

2010-02-12

ATEX Installationstegning

mALoop V

TCRTD / LinR

-20 ≤Ta ≤ +60ºC

Version Revision

V5 R0-DK01

4501

9116

Power Rail

II 3 G Ex nA nC T4 II (1) G [Ex ia] IIC/IIB/IIA

D [Ex iaD]

Statusrelæ, klemme (33,34)

Installation i ikke Ex-område

Max. spænding: 125 VAC / 110 VDC Max. forbrug: 62,5 VA / 32 W Max. strøm: 0,5 A AC / 0,3 ADC

Zone 2 installation:

Max. spænding: 32 VAC / 32 VDC Max. forbrug: 16 VA / 32 W Max. strøm: 0,5 A AC / 1 A DC

Relæudgang, klemme (13,14)

Installation i ikke Ex-område

Max. spænding: 250 VAC / 30 VDC Max. forbrug: 500 VA / 60 W Max. strøm: 2 A AC / 2 ADC

Zone 2 installation Max. spænding: 32 V AC / 30 VDC Max. forbrug: 64 VA / 60 W Max. strøm: 2 A AC / 2 ADC

(

klemme 11,12,13,14) (klemme 31,32,33,34) (klemme 91,92,93,94,95)

: 253 V; max. 400 Hz

Prepared by:

9116QA01

Page:

1/4

9116 - Product Version 9116-002 37

Page 40

LERBAKKEN 10, 8410 ROENDE DENMARK

Module 9116B1 Module 9116B2

Terminal 51-52, 51-53 Terminal 51-52, 51-53

Ui 30 V Ui 30 V

Ii 120 mA Ii 120 mA Pi 900 mW Pi 900 mW Ci 3 nF Ci 3 nF

Li 1 μH Li 1 μH

Module 9116B1

Terminal 51-54, 52-54

Uo 28 V IIC 80 nF 4 mH 54 μH/Ω Uo 21.4 V IIC 0.16 μF 4 mH 54 μH/Ω

Io 93 mA IIB 640 nF 16 mH 218 μH/Ω Io 93 mA IIB 1.13 μF 16 m H 218 μH/Ω Po 650 mW IIA 2.1 μF 32 m H 436 μH/Ω Po 650 mW IIA 4. 15 μF 32 mH 436 μH/Ω

Module 9116B1 Terminal 51-53

Uo 28 V IIC 80 nF 1000 mH 4 mH/Ω Uo 21.4 V IIC 0.16 μF 1000 mH 4 mH/Ω

Io 1.1 mA IIB 640 nF 1000 mH 17 mH/Ω Io 1.1 mA IIB 1.13 μF 1000 mH 17 mH/Ω Po 8 mW IIA 2.1 μF 1000 mH 35 mH/Ω P o 8 mW IIA 4.15 μF 1000 mH 35 mH/Ω

Module 9116B1 Terminal 51-52

Uo 8. 3 V IIC 7 μF 1000 mH 100 mH/Ω Uo 8.3 V IIC 7 μF 1000 mH 100 mH/ Ω

Io 0.2 mA IIB 73 μF 1000 mH 400 mH/ Ω Io 0. 2 mA IIB 73 μF 1000 m H 400 mH/Ω Po 0.4 mW IIA 1000 μF 1000 mH 800 mH/Ω Po 0.4 mW IIA 1000 μF 1000 mH 800 m H/Ω

Module 9116B1

Terminal 41,42,43,44

Uo 8. 3 V IIC 7 μF 207 mH 1 m H/Ω Uo 8.3 V IIC 7 μF 207 mH 1 m H/Ω

Io 13.1 mA IIB 73 μF 828 mH 5 mH/Ω Io 13. 1 mA IIB 73 μF 828 mH 5 mH/ Ω Po 27.3 mW IIA 1000 μF 1000 mH 10 mH/Ω Po 27.3 mW IIA 1000 μF 1000 mH 10 m H/Ω

Installationsforskrifter:

For installation i zone 2 skal modulet installeres i et hus, som har en IP-beskyttelse på mindst IP54 i henhold til kravene i EN60079-15.

Ved installation på Power Rail i Zone 2, er det kun tilladt at anvende Power Rail type 9400 forsynet af Power Control Unit type 9410 (Typeafprøvningsattest KEMA 07ATEX0152 X).

Ved beskyttelsesmetode „egensikker iD“ er parametrene for egensikker gasgruppe IIB gældende.

Monter/demonter ikke stik, når forsyning er tilsluttet og der forefindes en eksplosionsfarlig gasblanding. Monter/demonter ikke modulet på Power Rail, når der forefindes en eksplosionsfarlig gasblanding.

Har sensor- eller 2-trådsforsyningskredsløbene først en gang været installeret som en anden beskyttelsesmetode end ”egensikker”, må modulet ikke geninstalleres som beskyttelsesmetode egensikker.

Group

Co Lo Lo/Ro

Co Lo

Co Lo Lo/Ro

Lo/Ro

Module 9116B2

Terminal 51-54, 52-54

Module 9116B2

Terminal 51-53

Module 9116B2

Terminal 51-52

Module 9116B2

Terminal 41,42,43,44

Group

9116QA01

Co Lo

Lo/Ro

Revision date:

2010-02-12

Version Revision

V5 R0-DK01

Prepared by:

38 9116 - Product Version 9116-002

Page:

2/4

Page 41

LERBAKKEN 10, 8410 ROENDE DENMARK

Ex-område Ikke Ex-område Zone 0,1,2, 20, 21, 22 eller Zone 2

4-20 mA 2-trådsforsynet transmitter

Module 9116B 1/2

Terminal 54- 52

Ui 30 V

Ii 120 mA Pi 900 mW Ci 3 nF Li 2 μH

Module 9116B1

Term. 54-52; 51-52

Uo 28 V IIC 80 nF 4 m H 54 μH/Ω

Io 93 mA IIB 640 nF 16 mH 218 μH/Ω

Po 650 mW IIA 2.1 μF 32 mH 436 μH/Ω

Module 9116B2

Term. 54-52; 51-52

Uo 21.4 V IIC 0.16 μF 4 mH 54 μH/Ω

Io 93 mA IIB 1. 13 μF 16 mH 218 μH/Ω

Po 650 mW IIA 4.15 μF 32 mH 436 μH/Ω

Revision date:

2010-02-12

Group

-20 ºC ≤Ta ≤ +60ºC

54 53 52 51

44 43 42 41

54 53 52 51

44 43 42 41

Co Lo Lo/Ro

Co Lo Lo/RoGroup

Version Revision

V5 R0-DK01

Power Rail

9116

Statusrelæ, klemme (33,34)

4501

Installation i ikke Ex-område

Max. spænding: 125 VAC / 110 VDC

Max. forbrug: 62,5 VA / 32 W

Max. strøm: 0,5 A AC / 0,3 ADC

32 31

Zone 2 installation:

Max. spænding: 32 VAC / 32 VDC

Max. forbrug: 16 VA / 32 W

Max. strøm: 0,5 A AC / 1 A DC

12 11

Relæudgang, klemme (13,14)

Installation i ikke Ex-område

Max. spænding: 250 VAC / 30 VDC Max. forbrug: 500 VA / 60 W

4501

Max. strøm: 2 A AC / 2 ADC

Zone 2 installation

Max. spænding: 32 V AC / 30 VDC

Max. forbrug: 64 VA / 60 W

Max. strøm: 2 A AC / 2 ADC

14 13 12

(klemme 11,12,13,14)

(klemme 31,32,33,34) (klemme 91,92,93,94,95)

253 V max. 400 Hz

Prepared by:

9116QA01

Page:

3/4

9116 - Product Version 9116-002 39

Page 42

LERBAKKEN 10, 8410 ROENDE DENMARK

Ex-område Ikke Ex-område Zone 0,1,2, 20, 21, 22 eller Zone 2

54 53 52 51

0/4-20 mA strømkilde

Module 9116B 1/2

Terminal 51- 52

Ui 30 V

Ii 120 mA Pi 900 mW Ci 3 nF Li 2 μH

Module 9116B 1/2 Term. 52-51, 51-52

Uo 16.6 V IIC 0.4 μF 100 mH 25mH/Ω

Io 0.2 m A IIB 2. 3 μF 100 mH 100mH/Ω

Po 0.8 mW IIA 9.5 μF 100 mH 200mH/Ω

Group Co Lo

44 43 42 41

54 53 52 51

44 43 42 41

-20 ºC ≤Ta ≤ +60ºC

4501

34 33 32 31

14 13 12 11

9116

Power Rail

4501

34 33 32 31

14 13 12 11

9116

Power Rail

Lo/Ro

9116QA01

Statusrelæ, klemme (33,34)

Installation i ikke Ex-område

Max. spænding: 125 VAC / 110 VDC Max. forbrug: 62,5 VA / 32 W Max. strøm: 0,5 A AC / 0,3 ADC

Zone 2 installation:

Max. spænding: 32 VAC / 32 VDC Max. forbrug 16 VA / 32 W Max. strøm: 0,5 A AC / 1 A DC

Relæudgang, klemme (13,14)

Installation i ikke Ex-område

Max. spænding: 250 VAC / 30 VDC Max. forbrug: 500 VA / 60 W Max. strøm: 2 A AC / 2 ADC

Zone 2 installation Max. spænding: 32 V AC / 30 VDC Max. forbrug: 64 VA / 60 W Max. strøm: 2 A AC / 2 ADC

(klemme 11,12,13,14) (klemme 31,32,33,34) (klemme 91,92,93,94,95)

253 V max. 400 Hz

Revision date:

2010-02-12

Version Revision

V5 R0-DK01

Prepared by:

40 9116 - Product Version 9116-002

Page:

4/4

Page 43

LERBAKKEN 10, 8410 ROENDE DENMARK

9116

4501 For Installation in Zone 2 / Division 2 the following must be observed. The 4501 programming module is to be used solely with PR electronics modules. It is important that the module is undamaged and has not been altered or modified in any way. Only 4501 modules free of dust and moisture shall be installed.

Hazardous Classified Location

Class I / II / III, Division 1, Group A,B,C,D,E,F,G Class I Zone 0 / 1 / 2 Group IIC, IIB, IIA or Class I Zone 20 / 21

Simple Apparatus or Intrinsic safe apparatus with entity parameters:

Vmax (Ui) ≥ Vt (Uo) Imax (Ii) ≥ It (Io) Pi ≥ Pt (Po)

cable + Ci

Ca ≥ C

cable + Li

La ≥ L

Potm. 2

Potm. 3

Potm. 1

Revision date:

2010-02-12

FM Installation drawing

-20 ≤Ta ≤ +60ºC

mALoop V

TCRTD / LinR

Version Revision

V5 R0

4-wire 2-wire3- wire

Unclassified Location

Hazardous Classified Location

Class I, Division 2 Group A,B,C,D T4 Class I, Zone 2, Group IIC, IIB, IIA T4

4501

9116

Power Rail

Status relay, terminal (33,34)

Non hazardous area installation

Voltage max: 125 VAC / 110 VDC Power max: 62.5 VA / 32 W Current max: 0.5 A AC / 0.3 ADC

Zone 2 installation:

Voltage max: 32 VAC/ 32 VDC Power max: 16 VA / 32 W Current max: 0.5 A AC / 1 A DC

Relay output, terminal (13,14)

Non hazardous area installation

Voltage max: 250 VAC / 30 VDC Power max: 500 VA / 60 W Current max: 2 A AC / 2 ADC

Zone 2 installation Voltage max: 32 V AC / 30 VDC Power max: 64 VA / 60 W Current max: 2 A AC / 2 ADC

(terminal 11,12,13,14) (terminal 31,32,33,34) (terminal 91,92,93,94,95)

253 V max. 400 Hz

Prepared by:

9116QF01

Page:

1/4

9116 - Product Version 9116-002 41

Page 44

LERBAKKEN 10, 8410 ROENDE DENMARK

Module 9116B1 Module 9116B2

Terminal 51-52, 51-53 Terminal 51-52, 51-53

Ui, Vmax 30 V Ui, Vmax 30 V

Ii, Imax 120 mA Ii, Imax 120 mA

Pi 900 mW Pi 900 mW Ci 3 nF Ci 3 nF

Li 1 μH Li 1 μH

Module 9116B1

Terminal 51-54, 52-54

Uo, Voc 28 V

Io, Is c 93 mA

Po 650 mW

Module 9116B1

Terminal 51-53

Uo, Voc 28 V

Io, Isc 1. 1 mA

Po 8 mW

Module 9116B1

Terminal 51-52

Uo, Voc 8.3 V

Io, Isc 0. 2 mA

Po 0.4 mW

Module 9116B1

Terminal 41,42,43, 44

Uo, Voc 8.3 V

Io, Is c 13.1 m A

Po 27.3 m W

Installation notes:

1) The installation shall be in accordance with the National Electrical Code NFPA 70, Article 500 or

2) For installation in Zone 2 or Division 2, the module must be installed in a suitable outer enclosure

3) The module is galvanically isolated and does not require grounding.

4) Install in pollution degree 2 or better.

5) Use 60 / 75 ºC copper conductors with wire size AWG: (26-14).

6) Warning: Subs titution of components may impair intrinsic safety.

7) Warning: T o prevent ignition of the explosive atmospheres, disconnect power before servicing and

8) In type of protection “intrinsic safety iD” the parameters for intrinsic safety for gas group IIB are

9) Warning: Do not mount or remove modules from the Power Rail when an explosive gas mixture is

Group Co Lo Lo/Ro

80 nF 4 mH 54 μH/Ω Uo, V oc 21. 4 V

IIC or A,B

640 nF 16 mH 218 μH/Ω Io, Isc 93 mA

IIB or C ,E,F

2.1 μF 32 mH 436 μH/Ω Po 650 mW

IIA or D,G

Group Co Lo Lo/Ro

80 nF 1000 mH 4 mH/ Ω Uo, V oc 21.4 V

IIC or A,B

640 nF 1000 mH 17 mH/Ω Io, Isc 1. 1 mA

IIB or C ,E,F

2.1 μF 10 00 mH 35 mH/Ω Po 8 mW

IIA or D,G

Group Co Lo Lo/Ro

7 μF 1000 mH 100 mH/Ω Uo, Voc 8 .3 V

IIC or A,B

73 μF 1000 mH 400 mH/Ω Io, Isc 0.2 mA

IIB or C ,E,F

1000 μF 1000 mH 800 mH/Ω Po 0.4 mW

IIA or D,G

Group Co Group

IIC or A,B IIB or C ,E,F IIA or D,G

Lo Lo/ Ro

7 μF 207 mH 1 mH/Ω Uo, V oc 8. 3 V

73 μF 828 mH 5 mH/Ω Io, Isc 13.1 m A

1000 μF 1000 mH 10 mH/Ω P o 27.3 mW

505.

having an IP protection of at least IP54.

do not separate connectors when energized and an explosive gas mixture is present.

applicable.

present.

Module 9116B2

Terminal 51-54, 52-54

Module 9116B2

Terminal 51-53

Module 9116B2

Terminal 51-52

Module 9116B2

Terminal 41,42,43, 44

Group

0.16 μF 4 mH 54 μH/Ω

IIC or A,B IIB or C ,E,F IIA or D,G

Group

0.16 μF 1000 mH 4 mH/ Ω

IIC or A,B IIB or C ,E,F IIA or D,G

Group

IIC or A,B IIB or C ,E,F IIA or D,G

9116QF01

Co Lo Lo/Ro

1.13 μF 16 mH 218 μH/Ω

4.15 μF 32 mH 436 μH/Ω

Co Lo Lo/Ro

1.13 μF 1000 mH 17 mH/ Ω

4.15 μF 1000 mH 35 mH/ Ω

Co Lo Lo/Ro

7 μF 1000 mH 100 mH/Ω

73 μF 1000 mH 400 mH/Ω

1000 μF 1000 mH 800 mH/Ω

Co Lo Lo/Ro

7 μF 207 mH 1 mH/Ω

73 μF 828 mH 5 mH/Ω

1000 μF 1000 mH 10 mH/Ω

Revision date:

2010-02-12

Version Revision

V5 R0

Prepared by:

42 9116 - Product Version 9116-002

Page:

2/4

Page 45

LERBAKKEN 10, 8410 ROENDE DENMARK

Hazardous Classified Location

Class I / II / III, Division 1, Group A,B,C,D,E,F,G Class I Zone 0 / 1 / 2 Group IIC, IIB, IIA or Class I Zone 20 / 21

4-20 mA Loop-powered transmitter

Module 9116B 1/2

Terminal 54-52

Ui, Vm ax 30 V

Ii, Imax 120 mA

Pi 900 mW Ci 3 nF Li 2 μH

Module 9116B1 Term. 54-52; 51-52 Uo, Voc 28 V

Io, Is c 93 mA

Po 650 mW

Module 9116B2

Terminal 52-54

Uo, Voc 21. 4 V

Io, Is c 93 mA

Po 650 mW

Revision date:

2010-02-12

-20 ºC ≤Ta ≤ +60ºC

54 53 52 51

44 43 42 41

54 53 52 51

44 43 42 41

Group Co Lo

IIC or A,B IIB or C,E,F IIA or D,G

80 nF 4 mH 54 μH/Ω

640 nF 16 mH 218 μH/Ω

2.1 μF 32 m H 436 μH/Ω

Group Co Lo Lo/Ro

0.16 μF 4 mH 54 μH/Ω

IIC or A,B

1.13 μF 16 mH 218 μH/Ω

IIB or C,E,F

4.15 μF 32 mH 436 μH/Ω

IIA or D,G

Version Revision

V5 R0

Power Rail

Unclassified Location

Hazardous Classified Location

Class I, Division 2 Group A,B,C,D T4 Class I, Zone 2, Group IIC, IIB, IIA T4

4501

Status relay, terminal (33,34)

Non hazardous area installation

32 31

Voltage max: 125 VAC / 110 VDC Power max: 62.5 VA / 32 W Current max: 0.5 A AC / 0.3 ADC

14 13 12

Zone 2 installation:

9116

Lo/Ro

Voltage max: 32 VAC/ 32 VDC Power max: 16 VA / 32 W Current max: 0.5 A AC / 1 A DC

Relay output, terminal (13,14)

4501

Non hazardous area installation

Voltage max: 250 VAC / 30 VDC

Power max: 500 VA / 60 W

Current max: 2 A AC / 2 ADC

32 31

Zone 2 installation Voltage max: 32 VAC / 30 VDC

Power max: 64 VA / 60 W

Current max: 2 A AC / 2 ADC

12 11

(terminal 11,12,13,14) (terminal 31,32,33,34) (terminal 91,92,93,94,95)

Prepared by:

9116QF01

253 V max. 400 Hz

Page:

3/4

9116 - Product Version 9116-002 43

Page 46

LERBAKKEN 10, 8410 ROENDE DENMARK

Hazardous Classified Location

Class I / II / III, Division 1, Group A,B,C,D,E,F,G Class I Zone 0 / 1 / 2 Group IIC, IIB, IIA or Class I Zone 20 / 21

54 53 52 51

0/4-20 mA Current Source

Module 9116B 1/2

Terminal 51-52

Ui, Vm ax 30 V

Ii, Imax 120 mA

Pi 900 mW

Ci 3 nF

Li 2 μH

Module 9116B 1/2 Term. 52-51, 51-52 Uo, Voc 16. 6 V

Io, Is c 0.2 mA

Po 0.8 mW

Group Co Lo

IIC or A,B IIB or C,E,F IIA or D,G

43 42 41

54 53 52 51

44 43 42 41

0.4 μF 100 mH 25mH/Ω

2.3 μF 100 mH 100mH/Ω

9.5 μF 100 mH 200mH/Ω

Unclassified Location

Hazardous Classified Location

Class I, Division 2 Group A,B,C,D T4 Class I, Zone 2, Group IIC, IIB, IIA T4

-20 ºC ≤Ta ≤ +60ºC

4501

34 33 32 31

14 13 12 11

9116

Power Rail

4501

34 33 32 31

14 13 12 11

9116

Power Rail

Lo/Ro

9116QF01

Status relay, terminal (33,34)

Non hazardous area installation

Voltage max: 125 VAC / 110 VDC Power max: 62.5 VA / 32 W Current max: 0.5 A AC / 0.3 ADC

Zone 2 installation:

Voltage max: 32 VAC/ 32 VDC Power max: 16 VA / 32 W Current max: 0.5 A AC / 1 A DC

Relay output, terminal (13,14)

Non hazardous area installation

Voltage max: 250 VAC / 30 VDC Power max: 500 VA / 60 W Current max: 2 A AC / 2 ADC

Zone 2 installation Voltage max: 32 VAC / 30 VDC Power max: 64 VA / 60 W Current max: 2 A AC / 2 ADC

(terminal 11,12,13,14) (terminal 31,32,33,34) (terminal 91,92,93,94,95)

253 V max. 400 Hz

Revision date:

2010-02-12

Version Revision

V5 R0

Prepared by:

44 9116 - Product Version 9116-002

Page:

4/4

Page 47

SAFETY MANUAL

UNIVERSAL CONVERTER

9116

This safety manual is valid for the following product versions:

9116-002 9116-001

Version No. V2R0

Page 48

9116 UNIVERSAL CONVERTER Safety Manual

0 CONTENTS

1 Observed standards ..................................................................................................... 3

2 Acronyms and abbreviations ....................................................................................... 3

3 Purpose of the product ................................................................................................ 3

4 Assumptions and restrictions for use of the product .................................................. 4

4.1 Basic safety specifications .................................................................................. 4

4.2 Safety accuracy ................................................................................................... 4

4.2.1 Minimum span ......................................................................................... 4

4.2.2 Range limitations ..................................................................................... 4

4.3 Associated equipment ......................................................................................... 4

4.3.1 RTD or linear resistance sensor wiring .................................................... 4

4.3.3 Process calibration .................................................................................. 5

4.3.4 Analogue output ...................................................................................... 5

4.3.5 Relay output ............................................................................................. 5

4.4 Failure rates ......................................................................................................... 5

4.5 Safe parameterisation .......................................................................................... 5

4.6 Installation in hazardous areas ............................................................................ 5

5 Functional specification of the safety function ............................................................ 5

6 Functional specification of the non-safety functions ................................................... 6

7 Safety parameters ........................................................................................................ 6

8 Hardware and software configuration .......................................................................... 7

9 Failure category ............................................................................................................ 8

10 Periodic proof test procedure ...................................................................................... 9

11 Procedures to repair or replace the product................................................................ 9

12 Maintenance ................................................................................................................. 9

13 Documentation for routing diagram ............................................................................. 9

13.1 In general ............................................................................................................. 9

13.2 Further explanations ............................................................................................ 9

13.2.1 Password protection ................................................................................ 9

13.2.2 Sensor/cable fault information via display front 4501 ............................. 10

13.3 Advanced functions (ADV.SET) ............................................................................ 10

13.3.1 Memory (MEM) ........................................................................................ 10

13.3.2 Display setup (DISP) ................................................................................ 10

13.3.3 Password (PASS) ..................................................................................... 10

13.3.4 Language (LANG)..................................................................................... 10

13.3.5 Process calibration (CAL) ........................................................................ 10

13.3.6 Power rail (RAIL) ...................................................................................... 10

13.3.7 Simulation (SIM) ....................................................................................... 11

13.3.8 Safety integrity level (SIL) ........................................................................ 11

14 Safe parameterisation - user responsibility ................................................................. 11

14.1 Safety-related configuration parameters ............................................................. 11

14.1.1 Common parameters ............................................................................... 11

14.1.2 Parameters related to Relay Output ........................................................... 14

14.1.3. Parameters related to analouge output ................................................... 15

14.2. Verification procedure .............................................................................. 16

14.2.1 If no password is set ............................................................................... 17

14.2.2 If password is set ..................................................................................... 20

14.2.3 If any parameter is found to be incorrect during verification .................. 20

14.3 Functional test ..................................................................................................... 20

Version No. V2R0 1

Page 49

Safety Manual 9116 UNIVERSAL CONVERTER

15 Fault reaction and restart condition ............................................................................. 20

16 User interface ............................................................................................................... 21

16.2 Routing diagram .................................................................................................. 23

16.3 Routing diagram - Advanced settings (ADV.SET)................................................ 26

17 Connections diagram ................................................................................................... 27

2 Version No. V2R0

Page 50

9116 UNIVERSAL CONVERTER Safety Manual

1 Observed standards

Standard Description

IEC 61508

IEC 61508-

2:2000

IEC 61508-

3:1998

IEC 61326-3-

1:2008

Functional Safety of electrical / electronic / programmable electronic safety-related systems

Part 2: Requirements for electrical / electronic / programmable electronic safety-related systems

Part 3: Software requirements

Immunity requirements for safety-related systems

2 Acronyms and abbreviations

Acronym /

Abbreviation

Element

PFD

PFH

SFF Safe Failure Fraction

SIF

SIL Safety Integrity Level

Designation Description

Term defined by IEC 61508 as “part of a subsystem comprising a single component or any group of components that performs one or more element safety functions”

Probability of Failure

on Demand

Probability of danger-

ous Failure per Hour

Safety Integrity

Function

This is the likelihood of dangerous safety function failures occurring on demand.

The term “Probability” is misleading, as IEC 61508 defines a Rate.

Safe Failure Fraction summarises the fraction of failures which lead to a safe state and the fraction of failures which will be detected by diagnostic measures and lead to a defined safety action.

Function that provides fault detection (to ensure the necessary safety integrity for the safety functions)

The international standard IEC 61508 specifies four discrete safety integrity levels (SIL 1 to SIL 4). Each level corresponds to a specific probability range regarding the failure of a safety function.

3 Purpose of the product

Conversion and scaling of temperature (Pt, Ni and TC), voltage, potentiometer, linear resistance and current signals from hazardous area.

The device can be mounted in the safe area and in zone 2 / div. 2 and receive signals from zone 0, 1, 2, 20, 21 and 22 / Class I/II/III, Div. 1, Gr. A-G.

Error events, including cable faults, are monitored and signalled via the individual status relay and/or a collective electronic signal via the power rail.

The 9116 has been designed, developed and certified for use in SIL 2 applications according to the requirements of IEC 61508.

Version No. V2R0 3

Page 51

Safety Manual 9116 UNIVERSAL CONVERTER

4 Assumptions and restrictions for use of the product

4.1 Basic safety specifications

Operational temperature range................ -20...+60°C

Storage temperature range...................... -20...+85°C

Power supply type, min. .......................... Double or reinforced

Supply voltage ......................................... 19.2...31.2 VDC

Relay output pulse length, min. ............... 70 ms

Loop supply ............................................ >16.5 V @ 20 mA

External loop supply voltage ................... 5...26 VDC + external drop

(Passive output)

Mounting area .......................................... Zone 2 / Division 2 or safe area

Mounting environment ............................. Pollution degree 2 or better

4.2 Safety accuracy

The analogue output and relay output corresponds to the applied input within the safety accuracy.

Safety accuracy ....................................... ±2%

4.2.1 Minimum span

For temperature measurements, the selected range (OUT.HI - OUT.LO), and for linear resistance measurements the selected range (R 100% - R 0%), shall be larger or equal to the values below:

Input

type

Pt100, Pt200, Pt1000 28°C

Pt500, Ni100, Ni120, Ni1000 43°C

Pt50, Pt400, Ni50 57°C

Pt250, Pt300 85°C

Pt20 142°C

Pt10 283°C

TC: E, J, K, L, N, T, U 91°C

TC: B, R, S, W3, W5, LR 153°C

Linear resistance, R 100% ≤ 800 W 53 W

Linear resistance, R 100% > 800 W 667 W

4.2.2 Range limitations

4.3 Associated equipment

TC type B shall not be used below +400°C

4.3.1 RTD or linear resistance sensor wiring

If a 2-wire or a 3-wire connection for RTD or linear resistance is selected,

Minimum span for safety

accuracy

4 Version No. V2R0

Page 52

9116 UNIVERSAL CONVERTER Safety Manual

the end user must ensure that the applied sensor wiring does not introduce failures exceeding the requirements for the safety application.

4.3.2 Sensor errors

If the loop supply is used to supply a current input signal, the sensor error indication shall be enabled on the safety output(s). If sensor error detection is disabled, or if any of the conficurations below are used, the user must ensure that the applied sensor, including wiring, has a failure rate that qualifies it for the safety application without sensor error detection enabled:

• Input is current, 0-20 mA

• Input is voltage

• Input is linear resistance and R_0% < 18 W (no short circuit detection)

• Input it Pt10, Pt20 or Pt50 (no short circuit detection)

• Input is potentiometer (no short circuit detection on arm)

4.3.3 Process calibration

If a process calibration is taken into SIL-mode operation, it is mandatory that the accuracy of the device (and sensor, if applicable) are tested by the end user after SIL-mode is entered, in addition to the normal functional test. Refer to section 14 - Safe parameterisation - user responsibility.

4.3.4 Analogue output

The connected safety PLC shall be able to detect and handle the fault indications on the analogue output of the 9116 converter by having a NAMUR NE43-compliant current input.

4.3.5 Relay output

The relay output shall only be connected to equiment which has a current

4.4 Failure rates

4.5 Safe parameterisation

4.6 Installation in hazardous areas

limiting function of 2 A.

The basic failure rates from the Siemens standard SN 29500 are used as the failure rate database.

Failure rates are constant, wear-out mechanisms are not included.

External power supply failure rates are not included.

The user is responsible for verifying the correctness of the configuration parameters. (See section 14 Safe parameterisation - user responsibility).

Manual override may not be used for safety applications.

The IECEx Installation drawing, ATEX Installation drawing and FM Installation drawing shall be followed if the products are installed in hazardous areas.

5 Functional specification of the safety function

Conversion of current signals (0...20 mA or 4...20 mA), voltage signals, potentiometer, linear resistance, RTD sensor signals or thermocouple sensor signals from hazardous areas to a

4...20 mA current output signal, and/or an output relay, within specified accuracy.

Version No. V2R0 5

Page 53

Safety Manual 9116 UNIVERSAL CONVERTER

For RTD and linear resistance input sensors, cable resistances of up to 50 W per wire can be compensated if 3- or 4-wire connection is configured.

For thermocouple sensors, cold junction temperature errors can be compensated, either by an internally mounted temperature sensor, or by an accessory connector with a built-in temperature sensor. The selection of CJC measurement must be done and verified by the end user.

6 Functional specification of the non-safety functions

The status relay (terminal 33 and 34), error signal on power rail (terminal 91) and LED outputs are not suitable for use in any Safety Instrumented Function.

7 Safety parameters

RTD, TC, LinR and Potentiometer input, Current output

Probability of dangerous Failure per Hour (PFH) 4.30E-08

Probability of failure on demand (PFD) - 1 year proof test interval

Proof test interval (10% of loop PFD) 4 years

Safe Failure Fraction 93%

RTD, TC, LinR and Potentiometer input, Relay output

Probability of dangerous Failure per Hour (PFH) 6.20E-08

Probability of failure on demand (PFD) - 1 year proof test interval

Proof test interval (10% of loop PFD) 3 years

Safe Failure Fraction 90%

Voltage input, Current output

Probability of dangerous Failure per Hour (PFH) 5.60E-08

Probability of failure on demand (PFD) - 1 year proof test interval

Proof test interval (10% of loop PFD) 3 years

Safe Failure Fraction 93%

Voltage input, Relay output

Probability of dangerous Failure per Hour (PFH) 7.60E-08

Probability of failure on demand (PFD) - 1 year proof test interval

Proof test interval (10% of loop PFD) 2 years

Safe Failure Fraction 91%

Note

2.82E-04

Note

4.03E-04

Note

3.66E-04

Note

4.89E-04

6 Version No. V2R0

Page 54

9116 UNIVERSAL CONVERTER Safety Manual

Current input, Current output

Probability of dangerous Failure per Hour (PFH) 4.20E-08

Probability of failure on demand (PFD) - 1 year proof test interval

Proof test interval (10% of loop PFD) 5 years

Safe Failure Fraction 95%

Current input, Relay output

Probability of dangerous Failure per Hour (PFH) 6.20E-08

Probability of failure on demand (PFD) - 1 year proof test interval

Proof test interval (10% of loop PFD) 3 years

Safe Failure Fraction 93%

Common Safety Parameters

Demand response time Signal input: < 0.5 seconds

Demand mode High

Demand rate 3000 seconds

Mean Time To Repair (MTTR) 24 hours

Diagnostic test interval 30 seconds

Hardware Fault Tolerance (HFT) 0

Component Type B

SIL capability SIL 2

Description of the “Safe State”, analogue output Output ≤ 3.6 mA or

Description of the “Safe State”, relay output Contact open (relay de-energized)

Relay lifetime (Note2) 100 000 times

Note1: The 9116 contains no lifetime limiting components, therefore the PFH figures are valid for up to 12 years, according to IEC 61508.

Note2: The user must calculate the product lifetime with regard to the relay lifetime.

Potentiometer and linear resistance input < 0.65 seconds Temperature input: < 1.1 seconds

Output ≥ 21 mA

Note

2.77E-04

Note

4.00E-04

8 Hardware and software configuration

All configurations of software and hardware versions are fixed from factory, and cannot be changed by end-user or reseller.

This manual only covers products labelled with the product version (or range of versions) specified on the front page.

Version No. V2R0 7

Page 55

Safety Manual 9116 UNIVERSAL CONVERTER

9 Failure category

Failure rates (1/h) for RTD, TC, LinR and Potentiometer input, Current output

Fail Safe Detected 0.000E-0

Fail Safe Undetected 2.78E-07

Fail Dangerous Detected 3.52E-07

Fail Dangerous Undetected 4.30E-08

Failure rates (1/h) for RTD, TC, LinR and Potentiometer input, Relay output

Fail Safe Detected 0.000E-0

Fail Safe Undetected 3.59E-07

Fail Dangerous Detected 2.30E-07

Fail Dangerous Undetected 6.20E-08

Failure rates (1/h) for Voltage input, Current output

Fail Safe Detected 0.000E-0

Fail Safe Undetected 3.95E-07

Fail Dangerous Detected 4.79E-07

Fail Dangerous Undetected 5.60E-08

Failure rates (1/h) for Voltage input, Relay output

Fail Safe Detected 0.000E-0

Fail Safe Undetected 4.80E-07

Fail Dangerous Detected 3.53E-07

Fail Dangerous Undetected 7.60E-08

Failure rates (1/h) for Current input, Current output

Fail Safe Detected 0.000E-0

Fail Safe Undetected 4.44E-07

Fail Dangerous Detected 5.54E-07

Fail Dangerous Undetected 4.20E-08

Failure rates (1/h) for Current input, Relay output

Fail Safe Detected 0.000E-0

Fail Safe Undetected 6.36E-07

Fail Dangerous Detected 3.20E-07

Fail Dangerous Undetected 6.20E-08

8 Version No. V2R0

Page 56

9116 UNIVERSAL CONVERTER Safety Manual

10 Periodic proof test procedure

Step Action

1 Bypass the safety PLC or take other appropriate action to avoid a false trip

Connect a simulator identical to the input setup

Apply input value corresponding to 0/100% output range

Observe whether the outputs acts as expected

Restore the input terminals to full operation

Remove the bypass from the safety PLC or otherwise restore normal operation

This test will detect approximately 95% of possible “du” (dangerous undetected) failures in the device. The proof test is equivalent to the functional test.

11 Procedures to repair or replace the product

Any failures that are detected and that compromise functional safety should be reported to the sales department at PR electronics A/S.

Repair of the device and replacement of circuit breakers must be done by PR electronics A/S only.

12 Maintenance

No maintenance required.

13 Documentation for routing diagram

The routing diagram is shown in section 16.2.

13.1 In general

When configuring the 9116, you will be guided through all parameters and you can choose the settings which fit the application. For each menu there is a scrolling help text which is automatically shown in line 3 on the display.

Configuration is carried out by use of the 3 function keys:

1 will increase the numerical value or choose the next parameter

2 will decrease the numerical value or choose the previous parameter

3 will accept the chosen value and proceed to the next menu

When configuration is completed, the display will return to the default state 1.0.

Pressing and holding 3 will return to the previous menu or return to the default state (1.0) without saving the changed values or parameters.

If no key is activated for 1 minute, the display will return to the default state (1.0) without saving the changed values or parameters.

13.2 Further explanations

13.2.1 Password protection

Access to the configuration can be blocked by assigning a password. The password is saved in the device in order to ensure a high degree of protection against unauthorised modifications to the configuration. Default password 2008 allows access to all configuration menus. Password protection is mandatory in SIL applications.

Version No. V2R0 9

Page 57

Safety Manual 9116 UNIVERSAL CONVERTER

13.2.2 Sensor/cable fault information via display front 4501

When the function is enabled and supported by selected input type, sensor or cable faults are displayed as SE.BR (sensor break) or SE.SH (cable short-circuited). In case of sensor or cable fault the backlight flashes. This can be reset by pressing the 3 key. When the sensor or cable fault has been remedied, the

13.3 Advanced functions (ADV.SET)

device will return to normal operation.

The device gives access to a number of advanced functions which can be reached by answering “Yes” to the point “ADV.SET”.

13.3.1 Memory (MEM)

In the memory menu a non-SIL configuration can be either saved or loaded from the local memory of the 4501 display unit. Choose SAVE to store the current configuration in the 4501 memory. Press LOAD to read a previously stored configuration in the 4501 memory and store it in the device. It is only

possible to load a configuration stored from the same type of device and

from the same version, or earlier.

13.3.2 Display setup (DISP)

The brightness contrast and the backlight can be adjusted. Tag number with 5 alphanumerics can be entered. Functional readout in line 3 of the display can be selected: choose between readout of output current or tag no. When selecting ”ALT” the readout alternates between output current and tag no.

13.3.3 Password (PASS)

Here you can choose a password between 0000 and 9999 in order to protect the device against unauthorised modifications to the configuration. The device is delivered default without password.

13.3.4 Language (LANG)

In this menu you can choose between 7 different language versions of

help texts that will appear in the menu. You can choose between UK, DE,

FR, IT, ES, SE and DK.

13.3.5 Process calibration (CAL)

A process calibration can be made by the end user. A known process signal must be applied for both low and high end of the input measurement range. The known input of the applied low end signal must be entered in the CAL.LO menu and confirmed by pressing OK before removing or changing the applied signal to the high end signal. The known input of the applied high end signal must be entered in the CAL.HI menu and confirmed by pressing OK before removing. It is possible to enable or disable the use of the latest process calibration.

13.3.6 Power rail (RAIL)

In this menu it can be chosen if sensor errors are transmitted to the central surveillance in the PR 9410 power control device.

10 Version No. V2R0

Page 58

9116 UNIVERSAL CONVERTER Safety Manual

13.3.7 Simulation (SIM)

It is possible to override the actual measured input signal by a simulated value. In the REL.SIM menu it is posible to simulate the relay state with out affecting the analogue output, by pressing or disconnecting the 4501 device, will disable the simulation mode and bring the output back to correspond to the actual measured value. Simulation is not possible in SIL-mode.

13.3.8 Safety integrity level (SIL)

See section 14 - Safe parameterisation - user responsibility

1 . Leaving the simulation menus,

14 Safe parameterisation - user responsibility

14.1 Safety-related configuration parameters

14.1.1 Common parameters

Name Function

IN.TYPE Selected input type:

I.RANGE Selected fixed input range for current measurements (for

V.RANGE Selected fixed input range for voltage measurements

SENSOR Selected temperature sensor type (for IN.TYPE = TEMP):

TEMP = Temperature CURR = Current VOLT = Voltage LIN.R = Linear resistance POTM = Potentiometer

IN.TYPE = CURR): 0_20 = 0...20 mA (no sensor error detection!) 4_20 = 4...20 mA

(for IN.TYPE = VOLT)

TC = Thermocouple Ni = Ni RTD sensor Pt = Pt RTD sensor

Version No. V2R0 11

Page 59

Safety Manual 9116 UNIVERSAL CONVERTER

Pt.TYPE Pt sensor type (for SENSOR = Pt):

Ni.TYPE Ni sensor type (for SENSOR = Ni):

TC.TYPE Thermocouple type (for SENSOR = TC):

CJC CJC type for SENSOR = TC:

10 = Pt10 20 = Pt20 (No short circuit detection!)

}

50 = Pt50 100 = Pt100 200 = Pt200 250 = Pt250 300 = Pt300 400 = Pt400 500 = Pt500 1000 = Pt1000

50 = Ni50 100 = Ni100 120 = Ni120 1000 = Ni1000

TC.B = Thermocuple type B TC.E = Thermocuple type E TC.J = Thermocuple type J TC.K = Thermocuple type K TC.L = Thermocuple type L TC.N = Thermocuple type N TC.R = Thermocuple type R TC.S = Thermocuple type S TC.T = Thermocuple type T TC.U = Thermocuple type U TC.W3 = Thermocuple type W3 TC.W5 = Thermocuple type W5 TC.Lr = Thermocuple type Lr

INT = Internal CJC sensor measurement CONN = CJC connector measurement (accessory)

12 Version No. V2R0

Page 60

9116 UNIVERSAL CONVERTER Safety Manual

CONNEC Selected sensor connection type for RTD or linear resistance

R 0% 0% input range for linear resistance measurements

R 100% 100% input range for linear resistance measurements

UNIT Selected temperature unit for IN.TYPE = TEMP

DISP.LO 0% display value on 4501. Can be used as base for relay

DISP.HI 100% display value on 4501. Can be used as base for relay

NEW.PAS Password for protection of the device configuration from

measurements (for SENSOR = Ni or Pt or IN.TYPE = LIN.R): 2W = 2-wire 3W = 3-wire 4W = 4-wire If 2W or 3W is selected, the end user must ensure that the applied sensor wiring does not introduce failures exceeding the requirements for the safety application.

(for IN.TYPE = LIN.R). This value must be < (R 100% - minimum span), refer to 4.2.1

(for IN.TYPE = LIN.R) This value must be > (R 0% + minimum span), refer to 4.2.1

°C = degrees Celsius °F = degrees Fahrenheit For IN.TYPE ≠ TEMP selectable units refer to routing diagram

setpoints (for IN.TYPE ≠ TEMP)

unauthorized access. Range from 0 to 9999.

Version No. V2R0 13

Page 61

Safety Manual 9116 UNIVERSAL CONVERTER

14.1.2 Parameters related to Relay Output

REL.UNI Relay Units (for IN.TYPE ≠ TEMP):

REL.FUN Relay Function:

CONTAC. Relay contact function:

SETP. Relay setpoint value in REL.UNI units for IN.TYPE ≠ TEMP or

SETP.LO Relay setpoint low value in REL.UNI units for IN.TYPE ≠ TEMP

SETP.HI Relay setpoint high value in REL.UNI units for IN.TYPE ≠ TEMP

ACT.DIR Relay action for increasing or decreasing input signal

HYST Hysteresis value in REL.UNI units for IN.TYPE ≠ TEMP or in

PERC = Relay setpoint in percent of input range.

DISP = Relay setpoints and hysteresis values relates to DISP.LO and DISP.HI (display units)

OFF (Note3) = Relay is always OFF

POW (Note3) = Relay is always ON if power is applied

ERR = Relay is activated when sensor error is present

WIND = Relay is activated when input signal is between SETP. LO and SETP.HI values

SETP = Relay is activated when input signal reaches SETP value

N.C. = Normaly Closed relay contact (for REL.FUN = SETP)

N.O. = Normally Open relay contact (for REL.FUN = SETP)

O.I.W = Relay contact Open Inside Window (for REL.FUN = WIND)

C.I.W = Relay contact Closed Inside Window (for REL.FUN = WIND)

in UNIT for IN.TYPE = TEMP. (for REL.FUN = SETP)

or in UNIT for IN.TYPE = TEMP. (for REL.FUN = WIND)

(for REL.FUN = SETP):

DECR = Relay activates when input signal ≤ SETP.

INCR = Relay activates when input signal ≥ SETP.

UNIT for IN.TYPE = TEMP. (for REL.FUN = SETP or WIND)

14 Version No. V2R0

Page 62

9116 UNIVERSAL CONVERTER Safety Manual

ERR.ACT Relay sensor error action (for REL.FUN = SETP, WIND or ERR):

ON.DEL Relay ON delay from SETP or SETP.LO/HI is crossed in units of

OFF.DEL Relay OFF delay from SETP +/- HYST or SETP.LO/HI +/- HYST

Note3: Value not allowed if the relay is used in a safety application (EN.SIL = YES) and IN.TYPE = CUR and loop supply is used to supply a current input signal. Note4: Error detection is enabled if OUT.ERR ≠ none, but relay state at sensor erroris undefined.

14.1.3. Parameters related to analouge output

Name Function

O.RANGE Fixed output range for current output:

OUT.ERR Fixed output value on detected sensor error:

Only relevant if IN.TYPE = TEMP, CURR and I.RANGE = 4-20, POTM or LIN.R and R 0% is ≥ 18.

NONE (Note3) = Sensor error detection NOT enabled (Note4), relay state at sensor error is undefined. (NOT for REL.FUN = ERR)

OPEN = Relay contact is open at sensor error

CLOS = Relay contact is closed at sensor error

HOLD (Note3) = Relay contact holds the state as before sensor error occurred. (NOT for REL.FUN = ERR)

seconds (for REL.FUN = SETP or WIND)

is crossed in units of seconds (for REL.FUN = SETP or WIND)

0-20 = 0...20 mA Value not allowed when EN.SIL = YES (Safety applications) 4-20 = 4...20 mA 20-0 = 20...0 mA Value not allowed when EN.SIL = YES (Safety applications) 20-4 = 20...4 mA

NONE (Note5) = Sensor error detection NOT enabled (Note6), output at sensor error is undefined. The end user must ensure that the applied sensor including wiring has a failure rate qualifying it for the safety application without the detection enabled. 0 mA = Output is 0 mA at sensor error

3.5 mA = Output is 3.5 mA at sensor error (NE43 downscale) 23 mA = Output is 23 mA at sensor error (NE4 upscale)

Version No. V2R0 15

Page 63

Safety Manual 9116 UNIVERSAL CONVERTER

OUT.LO Selected temperature value for 0% output for IN.TYPE = TEMP

OUT.HI Selected temperature value for 100% output for IN.TYPE =

RESP Analogue output response time in seconds.

USE.CAL Use the applied process calibration values:

Note5: Value not allowed if analogue output is used in a safety application (EN.SIL = YES) and IN.TYPE = CURR and loop supply is used to supply a current input signal. Note6: Error detection is enabled if ERR.ACT ≠ NONE, but analogue output value is undefined.

14.2. Verification procedure

in units defined by the UNIT parameter (°C or °F) Range is defined by the selected temperature sensor (SENSOR and TC.TYPE, Ni.TYPE or Pt.TYPE), but value must be less than OUT.HI - minimum span.

TEMP in units defined by the UNIT parameter (°C or °F). Range is defined by the selected temperature sensor (SENSOR and TC.TYPE, Ni.TYPE or Pt.TYPE), but must be larger than OUT.LO + minimum span.

Range is 0.0 to 60.0 seconds.

NO = The last performed process calibration is not used. The channel operates with accuracy as specified. YES = The last performed process calibration is in operation. The required accuracy must be verified by user. End user must verify by test that the applied process calibration does not introduce failures exceeding the requirements for the safety application.

The verification is done using the display / programming front PR 4501 and following the procedure described below.

16 Version No. V2R0

Page 64

9116 UNIVERSAL CONVERTER Safety Manual

14.2.1 If no password is set

Action Display shows

1 Press OK ADV.SET

2 Set (ADV.SET) to Yes and press OK SETUP

3 Set SETUP to SIL and press OK EN.SIL

4 Set EN.SIL to YES and press OK NEW.PAS

5 Set password to a number between 0 and

9999 and press OK (At this time the device starts operating in SIL mode with the entered configuration parameters!)

6 Press OK to confirm verification of the OPEN-

>LOCK in the display

7 Verify input type and press OK I.RANGE

8 Verify fixed input current range and press OK

(ONLY if IN.TYPE = CURR)

9 Verify sensor connection type and press OK

(ONLY if IN.TYPE = TEMP and SENSOR = Ni or Pt or IN.TYPE = LIN.R)

10 Verify temperature unit and press OK

(ONLY if IN.TYPE = TEMP)

11 Verify temperature sensor type and press OK

( ONLY if IN.TYPE = TEMP)

12 Verify Pt sensor type and press OK

(ONLY if IN.TYPE = TEMP and SENSOR = Pt)

13 Verify Ni sensor type and press OK

(ONLY if IN.TYPE = TEMP and SENSOR = Ni)

14 Verify Thermocouple type and press OK

(ONLY if IN.TYPE = TEMP and SENSOR = TC)

Note7: Open is shown briefly in the display.

CONFIG Verify OPEN->LOCK

(Note7)

IN.TYPE

CONNEC

UNIT

SENSOR

Pt.TYPE

Ni.TYPE

TC.TYPE

CJC

Version No. V2R0 17

Page 65

Safety Manual 9116 UNIVERSAL CONVERTER

Action Display shows

15 Verify CJC type and press OK

(ONLY if IN.TYPE = TEMP and SENSOR = TC)

16 Verify fixed input voltage range and press OK

(ONLY if IN.TYPE = VOLT)

17 Verify input resistance 0% range and press OK

(ONLY if IN.TYPE = LIN.R)

18 Verify input resistance 100% range and press OK

(ONLY if IN.TYPE = LIN.R)

V.RANGE

R 0%

R 100%

UNIT

19 Verify display units for 4501 and press OK

(ONLY if IN.TYPE ≠ TEMP)

20 Verify display decimal point for 4501 and press OK

(ONLY if IN.TYPE ≠ TEMP)

21 Verify display value for 4501 at 0% input and

press OK (ONLY if IN.TYPE ≠ TEMP)

22 Verify display value for 4501 at 100% input and

press OK (ONLY if IN.TYPE ≠ TEMP)

23 Verify relay setpoint units and press OK

(ONLY if IN.TYPE ≠ TEMP)

24 Verify relay function and press OK CONTAC.

25 Verify relay contact function and press OK

(ONLY if REL.FUN ≠ OFF or POW)

26 Verify relay setpoint and press OK

(ONLY if REL.FUN = SETP)

27 Verify low setpoint value and press OK

(ONLY if REL.FUN = WIND)

28 Verify high setpoint value and press OK

(ONLY if REL.FUN = WIND)

18 Version No. V2R0

DEC.P

DISP.LO

DISP.HI

REL.UNI

REL.FUN

SETP.

SETP.LO

SETP.HI

ACT.DIR

Page 66

9116 UNIVERSAL CONVERTER Safety Manual

Action Display shows

29 Verify relay activation direction and press OK

(ONLY if REL.FUN = SETP)

30 Verify relay setpoint hysteresis and press OK

(ONLY if REL.FUN = SETP or WIND)

31 Verify relay action on sensor error and press OK

(ONLY if REL.FUN = SETP, WIND or ERR and the selected input type and range support sensor error detection, refer to section 4.3.2)

32 Verify relay ON delay and press OK

(ONLY if REL.FUN = SETP or WIND)

33 Verify relay OFF delay and press OK

(ONLY if REL.FUN = SETP or WIND)

34 Verify fixed output range for current output OUT.ERR

HYST

ERR.ACT

ON.DEL

OFF.DEL

O.RANGE

35 Verify fixed output value on detected sensor error

and press OK (ONLY if IN.TYPE ≠ VOLT, or IN.TYPE = CURR and I.RANGE ≠ 0-20 mA)

36 Verify temperature for 0% output and press OK

(ONLY if IN.TYPE = TEMP)

37 Verify temperature for 100% output and press OK

(ONLY if IN.TYPE = TEMP)

38 Verify analogue output response time and press OK CH1.CAL

39 Verify the use of applied process calibration values

and press OK

40 Verify password and press OK SIL.OK

41 Verify SIL mode within 1 second

OUT.LO

OUT.HI

RESP

PASSW.

Version No. V2R0 19

Page 67

Safety Manual 9116 UNIVERSAL CONVERTER

14.2.2 If password is set

Action Display shows

1 Press OK PASSW

2 Enter password and press OK ADV.SET

3 Set ADV.SET to Yes and press OK SETUP

4 Set SETUP to SIL and press OK EN.SIL

5 Set EN.SIL to YES and press OK

(At this time the device starts operating in SIL mode with the entered configuration parameters!)

As step 6 to 41 for 14.2.1 As step 6 to 41 for to 41

Note8: Open is shown briefly in the display

14.2.3 If any parameter is found to be incorrect during verification

Remove SIL-mode (by entering the password and selecting EN.SIL = NO). Go through the setup menu and correct the parameter(s).

14.3 Functional test

Repeat step 1 to 36 (with correct parameters).

The user is responsible to make a functional test after verification of the safety parameters. The procedure for periodic proof test described in section 10 shall be used.

In addition, if a process calibration is taken into SIL-mode operation (refer to section 13.3 - Advanced functions), it is mandatory that the accuracy of the device (and sensor, if applicable) are tested.

CONFIG Verify OPEN->LOCK

(Note8)

14.2.1

15 Fault reaction and restart condition

When the 9116 detects a fault the outputs will go to Safe State, in which the outputs will be “de-energised”.

If the fault is application-specific (cable error detection) the 9116 will restart when the fault has been corrected.

Power cycle the device for bringing it out of Safe State.

20 Version No. V2R0

Page 68

9116 UNIVERSAL CONVERTER Safety Manual

16 User interface

[01]

Set correct password

[02]

Enter Advanced setup menu?

[03]

Select Temperature input Select Potentiometer input Select Linear resistance input Select Current input Select Voltage input

[04]

Select 0.0-1 V input range Select 0.2-1 V input range Select 0-5 V input range Select 1-5 V input range Select 0-10 V input range Select 2-10 V input range

[05]

Select 0-20 mA input range Select 4-20 mA input range

[06]

Select 2-Wire sensor connection Select 3-Wire sensor connection Select 4-Wire sensor connection

[07]

Set Resistance value low

[08]

Set Resistance value high

[09]

Select Celsius as temperature unit Select Fahrenheit as temperature unit

[10]

Select TC sensor type Select Ni sensor type Select Pt sensor type

[11]

Select Display unit

[12]

Select Decimal point position

[13]

Set Display range low

[14]

Set Display range high

[15]

Select Relay setpoint in % of input range Select Relay setpoint in display units

[16]

Select Pt10 sensor type Select Pt20 sensor type Select Pt50 sensor type Select Pt100 sensor type Select Pt200 sensor type Select Pt250 sensor type Select Pt300 sensor type Select Pt400 sensor type Select Pt500 sensor type Select Pt1000 sensor type

[17]

Select Ni50 sensor type Select Ni100 sensor type Select Ni120 sensor type Select Ni1000 sensor type

[18]

Select TC-B sensor type Select TC-E sensor type Select TC-J sensor type Select TC-K sensor type Select TC-L sensor type Select TC-N sensor type Select TC-R sensor type Select TC-S sensor type Select TC-T sensor type Select TC-U sensor type Select TC-W3 sensor type Select TC-W5 sensor type Select TC-Lr sensor type

[19]

Select OFF function - relay is permanently off Select POWER function - relay indicates power status OK Select ERROR function - relay indicates sensor error only Select WINDOW function - relay is controlled by 2 setpoints Select SETPOINT function - relay is controlled by 1 setpoint

[20]

Select Normally Closed contact Select Normally Open contact

[21]

Set Relay setpoint

[22]

Select Action on decreasing signal Select Action on increasing signal

[23]

Set Relay hysteresis

[24]

Select No error action - undefined status at error Select Open relay contact at error Select Close relay contact at error Select Hold relay status at error

[25]

Set Relay ON delay in seconds

[26]

Set Relay OFF delay in seconds

[27]

Select Contact is Closed Inside Window Select Contact is Open Inside Window

[28]

Set Relay window setpoint low

[29]

Set Relay window setpoint high

[30]

Set Relay window hysteresis

[31]

Select Internal temperature sensor Select CJC connector (Accessory)

[34]

Select Open relay contact at error Select Close relay contact at error

[37]

Select 0-20 mA outout range Select 4-20 mA output range Select 20-0 mA output range Select 20-4 mA output range

[38]

Select No error action - output undefined at error Select Downscale at error Select Namur NE43 downscale at error Select Namur NE43 upscale at error

[39]

Select Analogue output response time in seconds.

[41]

Set Temperature for analogue output low

[42]

Set Temperature for analogue output high

[43]

Enter SIL setup Enter Simulation mode Enter Rail setup Perform Process Calibration Enter Language setup Enter Password setup Enter Display setup Perform Memory operations

[44]

Load saved configuration into module Save configuration in display front

[45]

Adjust LCD contrast

[46]

Adjust LCD backlight

[47]

Write a 5-character channel TAG

[48]

Show Analog output value in display Show TAG on display Alternate shown information in display

[49]

Calibrate Input low to process value?

[50]

Calibrate Input high to process value?

[51]

Enable input simulation?

[52]

Set the input simulation value

[53]

Relay simulation - use 1 to toggle relay

[54]

Enable Password protection?

[55]

Set New password

[56]

Enable Fastset functionality?

[57]

Relay setpoint - press 3 to save

Version No. V2R0 21

Page 69

Safety Manual 9116 UNIVERSAL CONVERTER

[58]

Relay setpoint - Read only

[59]

Select Language

[60]

Use process calibration values?

[61]

Set value for low calibration point

[62]

Set value for high calibration point

[63]

Enable Rail status signal output?

[64]

Enable SIL configuration lock?

0...20 mA is not a valid output range for SIL operation

[65]

is channel using process-compensated calibration data?

[66]

Configuration SIL status (Open / Locked)

[80]

Sensor short circuit

[81]

Sensor wire breakage

[82]

Display underrange

[83]

Display overrange

[84]

Input underrange

[85]

Input overrange

[86]

Input error - check input connections and reset power

[87]

Output error - check input connentions and reset power

[88]

Flash memory error - chek configuration

[89]

Invalid configuration type or version

[90]

Hardware error

[91]

CJC sensor error - check device temperature

[92]

CJC error - check CJC connector block

[93]

No communication

22 Version No. V2R0

Page 70

9116 UNIVERSAL CONVERTER Safety Manual

16.2 Routing diagram

Power up

1.2



30.00

Io12.00mA

1.0

0000 9999

1 2

0000

PASSW.

Txt 1

1 2

50.0

SETP.

Txt 57

YES

1 2

ADV.SET

Txt 2

1 Increase setpoint 2 Decrease setpoint 3 Save and exit the menu 1 and 2 simultaneously = change relay state

VOLT LIN.R POTM CURR TEMP

1 2

VOLT

IN TYPE

Txt 3

1.1

Error indication, example



 SE.BR o3.50mA

LIN.R

IN TYPE

Txt 3

POTM

IN TYPE

Txt 3

CURR

IN TYPE

Txt 3

TEMP

IN TYPE

Txt 3

Continued on the page

Routing diagram ADV.SET

YES

ADV.SET

Version No. V2R0 23

Txt 2 Txt 10 Txt 18 Txt 31

Fast setpoint adjustment

and relay test

2-10 0-10

1-5

0-5

0.2-1 0-1

1 2

2-10

V.RANGE

Txt 4

4W 3W 2W

1 2

CONNEC.

Txt 6

rpm

(70 units)

1 2

UNIT

Txt 11

0000 9999

1 2

R 0%

Txt 7

0-20 4-20

1 2

4-20

I.RANGE

Txt 5

1 2

SENSOR Txt 10

SENSOR

1111

111.1

11.11

1.111

1 2

111.1

DEC.P

Txt 12

0000 9999

1 2

R 100%

Txt 8

1000

1 2

100

Pt TYPE

Txt 16

1000

1 2

100

Ni TYPE

Txt 17

TC.B TC.E TC.J TC.K TC.L TC.N TC.R TC.S TC.T TC.U TC.W3 TC.W5 TC.Lr

1 2

TC.K

TC.TYPE

999.9

-199.9

1 2

0.0

DISP.LO

Txt 13

4W 3W 2W

1 2

CONNEC.

Txt 6

1 2

CONNEC.

Txt 6

INT

CONN

1 231 2

INT

CJC

Page 71

Safety Manual 9116 UNIVERSAL CONVERTER

ROUTING DIAGRAM

If no key is activated for 1 minute, the display will return to the default state 1.0 without saving configuration changes.

1 Increase value / choose next parameter

2 Decrease value / choose previous parameter 3 Accept the chosen value and proceed to the next menu Hold 3 Back to previous menu / return to menu 1.0 without saving

999.9

-199.9

1 2

100.0

DISP.HI

Txt 14

DISP PERC

1 2

DISP

REL.UNI

Txt 15

Continued on the next page

1.0 = Default state. Line 1 shows input status. Line 2 toggels between process value and UNIT. Line 3 shows output and TAG No. Line 4 shows status for relay and communication and whether the device is SIL-locked. Static dot = SIL-locked and flashing dot = not SIL-locked.

1.1 = Only if password-protected.

1.2 = Only if FastSet is activated and the relay function is setpoint.

@C @F

1 2

UNIT

Txt 9

Selectable

@C @F

K %

m cm mm um ft

mils

yd m3

UNITS:

24 Version No. V2R0

min m/s

mm/s

m/min

m/h

in/s

ips

ft/s

in/min

ft/min

in/h ft/h m/s2

rpm

1.3 = Only if input types support sensor error check. Not valid for these input signals: 0...20 mA and voltage.

1.4 = Only if input signal is temperaure.

1.5 = Only if the configuration is not protected by a pass word.

g N

Pa MPa kPa hPa bar

mbar

Wh MWh kWh

GW MW kW hp

A kA mA uA

V kV mV

ohm

S uS

m3/min

m3/h

l/s

l/min

l/h

gal/min

gal/h

t/h

mol

[blank]

Page 72

9116 UNIVERSAL CONVERTER Safety Manual

SETP WIND

ERR POW OFF

1 2

SETP

REL.FUN

Txt 19

WIND

REL.FUN

Txt 19

1.3

ERR

REL.FUN

Txt 19

POW

REL.FUN

Txt 19

OFF

REL.FUN

Txt 19

N.O. N.C.

1 2

N.O.

CONTAC

Txt 20

O.I.W C.I.W

1 2

O.I.W

CONTAC

Txt 27

CLOS OPEN

1 2

OPEN

ERR.ACT

Txt 34

20-4 20-0 4-20 0-20

1 2

4-20

O.RANGE

Txt 37

850

-200

1 2

50.0

SETP.

Txt 21

849.9

-200

1 2

50.0

SETP.LO

Txt 28

23mA

0/3.5mA

NONE

1 2

23mA

OUT.ERR

Txt 38

1.3

INCR

DECR

1 2

INCR

ACT.DIR Txt 22

850.0

-199.9

1 2

60.0

SETP.HI Txt 28

849

-200

1 2

0.0

OUT.LO Txt 41

1.4 1.4

262.5

0.1

1 2

1.0

HYST.

Txt 23

262.5

0.1

1 2

1.0

HYST.

Txt 30

850.0

-199.0

1 2

150.0

OUT.HI Txt 42

HOLD CLOS OPEN NONE

1 2

NONE

ERR.ACT

Txt 24

1.3

HOLD CLOS OPEN NONE

1 2

NONE

ERR.ACT

Txt 24

1.3

0.0 60

1 2

0.0

RESP.

Txt 39

3600 0000

1 2

ON.DEL Txt 25

3600 0000

1 2

ON.DEL Txt 25

To default state 1.0

3600 0000

1 2

OFF.DEL

Txt 26

3600 0000

1 2

OFF.DEL

Txt 26

Version No. V2R0 25

Page 73

Safety Manual 9116 UNIVERSAL CONVERTER

MEM, DISP,

PASS, LANG,

CAL, RAIL,

SIM, SIL

1 2

MEM

SETUP

Txt 43

DISP

SETUP

Txt 43

16.3 Routing diagram Advanced settings (ADV.SET)

SAVE LOAD

1 2

SAVE

MEMORY

Txt 44

9 0

1 2

CONTRA

Txt 45

9 0

1 2

LIGHT

Txt 46

9 A

1 2

TAG.1

TAGNO

Txt 47

TAG ALT

A.OUT

1 2

A.OUT

DISP

Txt 48

PASS

SETUP

Txt 43

LANG

SETUP

Txt 43

CAL

SETUP

Txt 43

RAIL

SETUP

Txt 43

SIM

SETUP

Txt 43

SIL

SETUP

Txt 43

YES

1 2

3 3

YES

EN.PASS

Txt 54

DE, DK, ES, FR,

IT, SE, UK

1 2

LANGUA

Txt 59

YES

1 2

YES

CAL.LO Txt 49

YES

1 2

YES

RAIL.ER

Txt 63

YES

1 2

YES

EN.SIM Txt 51

2.0

YES

1 2

YES

EN.SIL Txt 64

9999 0000

0000

NEW.PAS

Txt 55

1 2

YES

1 2

YES

EN.FAST

Txt 56

Red text signifies safety

parameters in a SIL configuration.

850.0

-200.0

1 2

2.0

Txt 61

2.0 In the submenu simulation (SIM) you must

YES

1 2

YES

CAL.HI

Txt 50

press 3 to return to the default state 1.0.

850.0

-200.0

1 2

1.4

23.0

Txt 52

2008

NEW.PAS

Txt 55

0000 9999

1 2

REL.SIM

Txt 53

OPEN LOCK

1 2

3 3 3 3 3

LOCK

CONFIG Txt 66

26 Version No. V2R0

To default state 1.0

850.0

-200.0

147.8

Txt 62

1 2

YES

1 2

YES

USE.CAL

Txt 60

Verify SIL configuration

. . . . . . . . . . . . . .

SIL.OK

Page 74

9116 UNIVERSAL CONVERTER Safety Manual

17 Connections diagram

Power Rail

connections

91 92 93 94 95

Supply and status relay

31 32 33 34

Error signal

+24 V

NC = no connection

RTD, 3- / 4-wireRTD, 2-wire

NCNC

Gnd.

41 42 43 44 41 42 43 44

Resistance, 2-wire

41 42 43 44 41 42 43 44

51 52 53 54

Resistance,

3- / 4-wire

41 42 43 44

Current Voltage2-wire transmitter

51 52 53 54

Gnd.

Inputs:

TC, internal CJC

41 42 43 44

51 52 53 54

Outputs:

Current

(Active output)

11 12 13 14

2-wire transmitter

(Passive output)

11 12 13 14

N.C.

+24 V

sensor

Potentiometer

1 3

Relay

*TC,

CJC connector

CJC

41 42

* Order separately:

CJC connector 5910Ex.

Version No. V2R0 27

N.O.

Page 75

Displays

Programmable displays with a wide selection of inputs and outputs for display of temperature, volume and weight, etc. Feature linearisation, scaling, and difference measurement functions for programming via PReset software.

Ex interfaces

as well as HART

Interfaces for analogue and digital signals

signals between sensors / I/P converters / frequency signals and control systems in Ex zone 0, 1 & 2 and for some modules in zone 20, 21 & 22.

Isolation

signals as well as HART

Galvanic isolators for analogue and digital

signals. A wide product range with both loop-powered and universal isolators featuring linearisation, inversion, and scaling of output signals.

Temperature

A wide selection of transmitters for DIN form B mounting and DIN rail modules with analogue and digital bus communication ranging from applicationspecic to universal transmitters.

Universal

PC or front programmable modules with universal options for input, output and supply. This range offers a number of advanced features such as process calibration, linearisation and auto-diagnosis.

Page 76

 www.prelectronics.fr  [email protected]

 www.prelectronics.de  [email protected]

 www.prelectronics.es  [email protected]

 www.prelectronics.it  [email protected]

 www.prelectronics.se  [email protected]

 www.prelectronics.co.uk  [email protected]

 www.prelectronics.com  [email protected]

 www.prelectronics.cn  [email protected]

Head ofce

Denmark www.prelectronics.com

PR electronics A/S [email protected] Lerbakken 10 tel. +45 86 37 26 77

DK-8410 Rønde fax +45 86 37 30 85
