5 7 1 4

P r o g r a m m a b l e L E D I n d i c a t o r

N o . 5 7 1 4 V 1 0 1 - I N ( 1 0 0 3 ) F r o m s e r . n o . 0 6 0 1 3 7 0 0 1

S I G N A L S T H E B E S T

Page 23

Page 45

Seite 67

Page 2

PROGRAMMERBART LED-INSTRUMENT

PREVIEW 5714

INDHOLDSFORTEGNELSE

Advarsler ............................................................................ 2

Sikkerhedsregler ................................................................. 3

Overensstemmelseserklæring ............................................ 5

Front - og bagsidelayout .................................................... 6

Anvendelse ......................................................................... 7

Teknisk karakteristik ........................................................... 7

Montage / installation ......................................................... 7

Applikationer ...................................................................... 8

Bestillingsskema ................................................................. 9

Elektriske specifikationer.................................................... 9

Følerfejlsdetektering i og uden for område ........................ 13

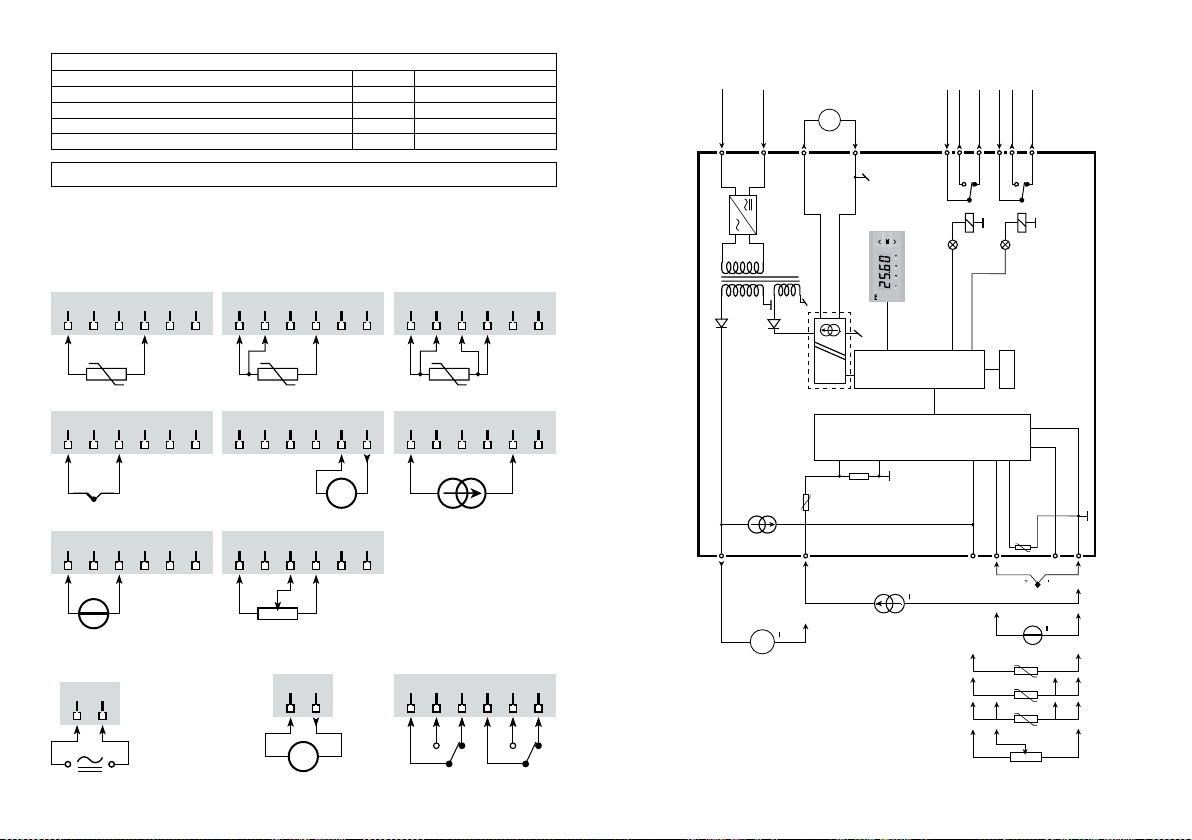

Tilslutninger ........................................................................ 14

Blokdiagram ....................................................................... 15

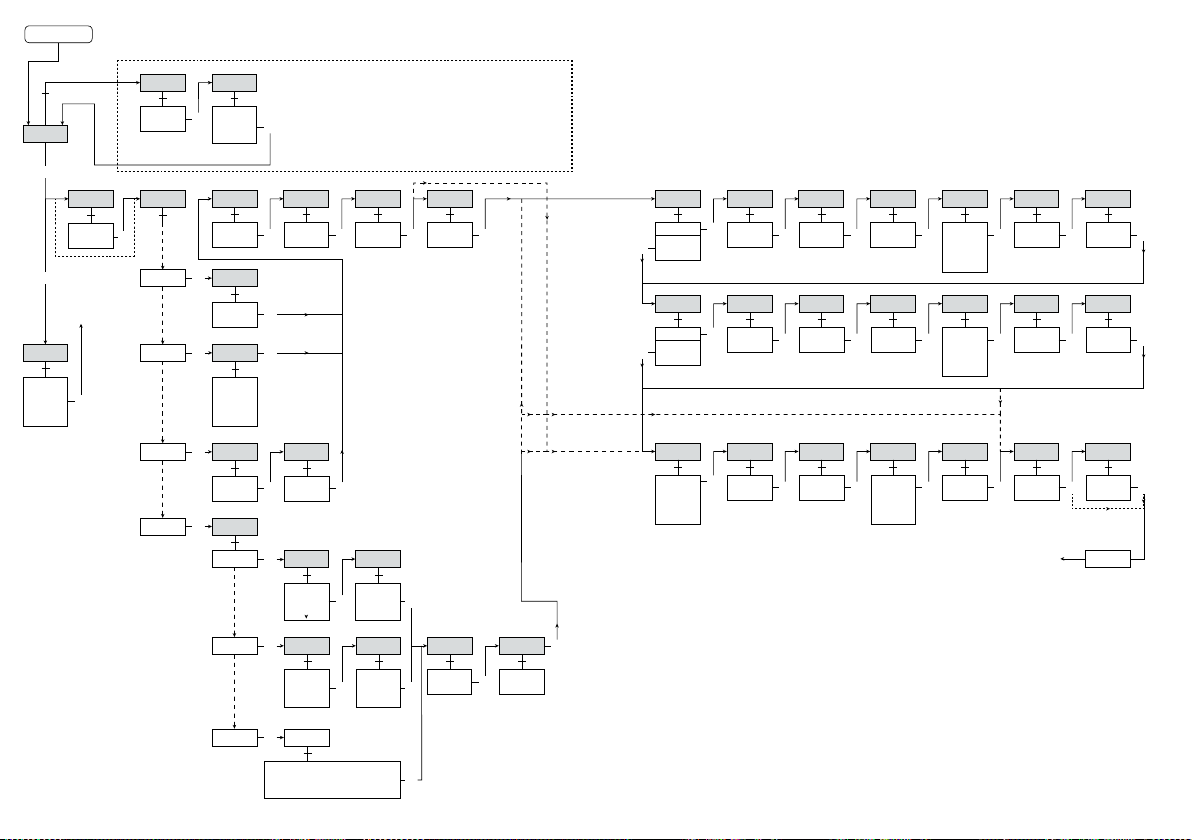

Rutediagram ....................................................................... 16

Rullende hjælpetekster ....................................................... 18

Programmering / betjening af trykknapper ........................ 20

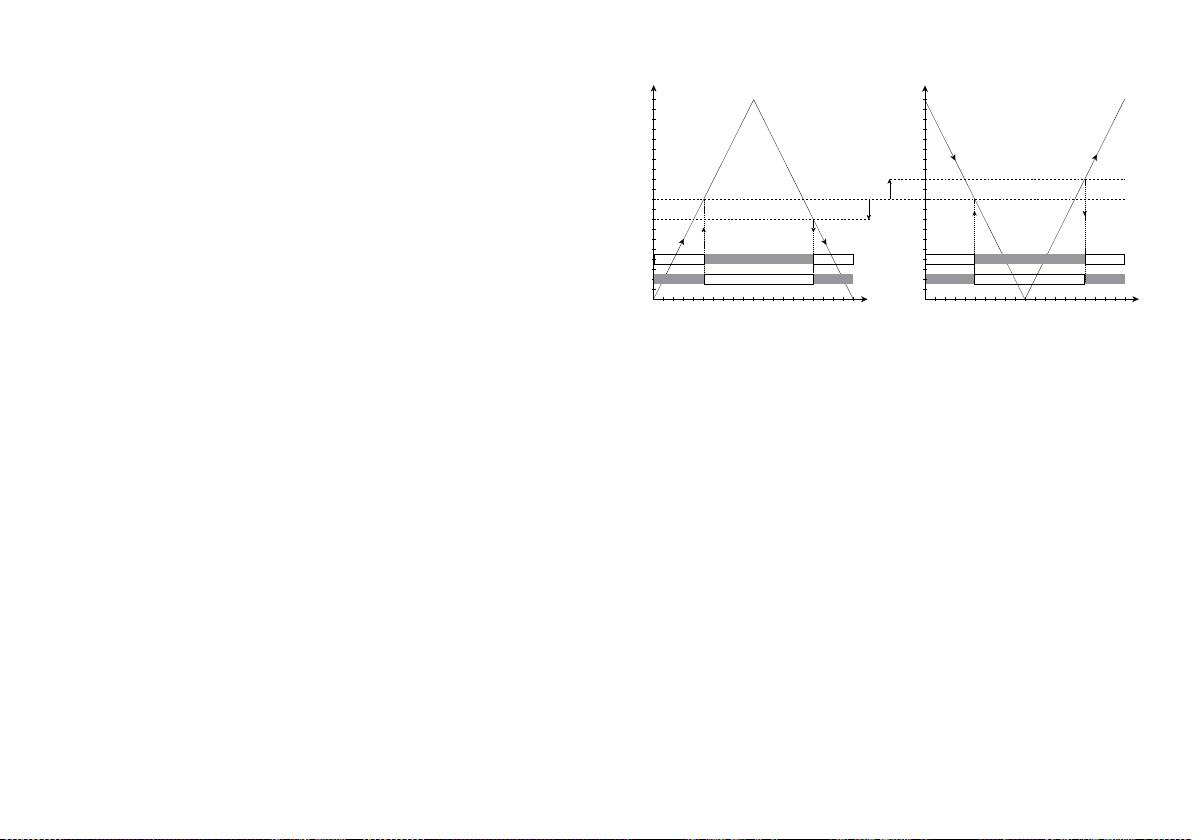

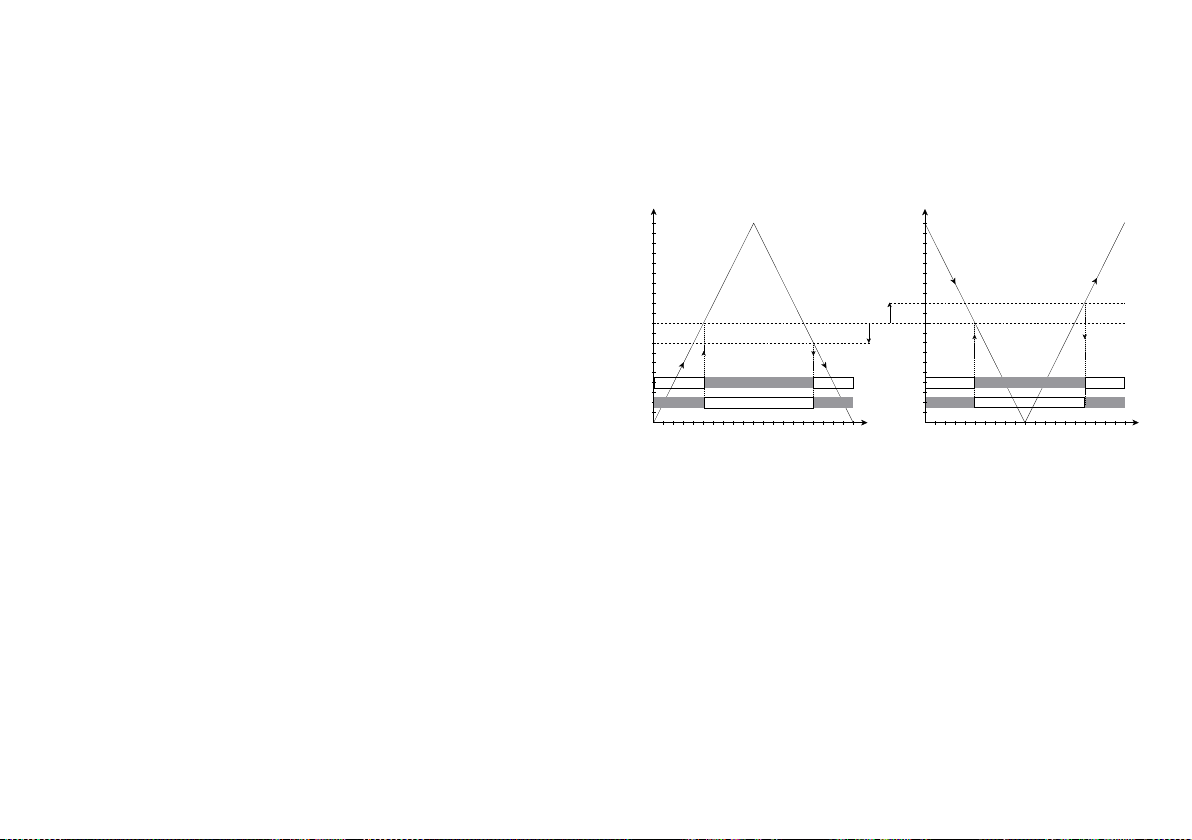

Grafisk afbildning af relæfunktionen setpunkt ................... 21

Page 3

Dette modul er beregnet for tilslutning til livsfarlige elektriske spændinger. Hvis denne advarsel ignoreres, kan det føre til alvorlig legemsbeskadigelse eller mekanisk ødelæggelse. For at undgå faren for elektriske stød og brand skal manualens

GENERELT

sikkerhedsregler overholdes, og vejledningerne skal følges. Specifikationerne må ikke overskrides, og modulet må kun benyttes som beskrevet i det følgende. Manualen skal studeres omhyggeligt, før modulet tages i brug. Kun kvalificeret personale (teknikere) må installere dette modul. Hvis modulet ikke benyttes som beskrevet i denne manual, så forringes modulets beskyttelsesforanstaltninger.

ADVARSEL

Der må ikke tilsluttes farlig spænding til modulet, før dette

FARLIG

SPÆNDING

er fastmonteret, og følgende operationer bør kun udføres på modulet i spændingsløs tilstand og under ESD-sikre forhold: Fejlfinding på modulet.

Reparation af modulet må kun foretages af PR electronics A/S.

SIGNATURFORKLARING

Trekant med udråbstegn: Advarsel / krav. Hændelser der kan føre til

livs truende situationer.

CE-mærket er det synlige tegn på modulets overensstemmelse med EU -direktivernes krav.

SIKKERHEDSREGLER

DEFINITIONER: Farlige spændinger er defineret som områderne: 75...1500 Volt DC og

50...1000 Volt AC. Teknikere er kvalificerede personer, som er uddannet eller oplært til at kunne udføre installation, betjening eller evt. fejlfinding både teknisk og sikkerhedsmæssigt forsvarligt. Operatører er personer, som under normal drift med produktet skal indstille og betjene produktets trykknapper eller potentiometre, og som er gjort bekendt med indholdet af denne manual.

MODTAGELSE OG UDPAKNING:

Udpak modulet uden at beskadige det. Kontrollér ved modtagelsen, at modultypen svarer til den bestilte. Indpakningen bør følge modulet, indtil dette er monteret på blivende plads.

MILJØFORHOLD:

Undgå direkte sollys, kraftigt støv eller varme, mekaniske rystelser og stød, og udsæt ikke modulet for regn eller kraftig fugt. Om nødvendigt skal opvarmning, udover de opgivne grænser for omgivelsestemperatur, forhindres ved hjælp af ventilation. Alle moduler hører til Installationskategori II, Forureningsgrad 1 og Isolationsklasse II.

INSTALLATION:

Modulet må kun tilsluttes af teknikere, som er bekendte med de tekniske udtryk, advarsler og instruktioner i manualen, og som vil følge disse. Hvis der er tvivl om modulets rette håndtering, skal der rettes henvendelse til den lokale forhandler eller alternativt direkte til:

PR electronics A/S, Lerbakken 10, 8410 Rønde, Danmark tlf: +45 86 37 26 77.

Installation og tilslutning af modulet skal følge landets gældende regler for installation af elektrisk materiel bl.a. med hensyn til ledningstværsnit, for-sikring og placering. Beskrivelse af indgang / udgang og forsyningsforbindelser findes på blokdiagrammet og sideskiltet. For moduler, som er permanent tilsluttet farlig spænding, gælder: For-sikringens maximale størrelse er 10 A og skal sammen med en afbryder placeres let tilgængeligt og tæt ved modulet. Afbryderen skal mærkes således, at der ikke er tvivl om, at den afbryder spændingen til modulet.

Page 4

UL-INSTALLATIONSKRAV:

Til brug på en plan overflade i en type 1-kapsling Brug kun 60/75°C kobberledninger

Max. omgivelsestemperatur ........................ 60°C

Max. ledningskvadrat, pin 41...46 ............... AWG 30-16

Max. ledningskvadrat, øvrige ...................... AWG 30-12

UL fil-nummer.............................................. E248256

KALIBRERING OG JUSTERING:

Under kalibrering og justering skal måling og tilslutning af eksterne spændinger udføres i henhold til denne manual, og teknikeren skal benytte sikkerhedsmæssigt korrekte værktøjer og instrumenter.

BETJENING UNDER NORMAL DRIFT:

Operatører må kun indstille eller betjene modulerne, når disse er fast installeret på forsvarlig måde i tavler el. lignende, så betjeningen ikke medfører fare for liv eller materiel. Dvs., at der ikke er berøringsfare, og at modulet er placeret, så det er let at betjene.

RENGØRING:

Modulet må, i spændingsløs tilstand, rengøres med en klud let fugtet med destilleret vand.

ANSVAR:

I det omfang instruktionerne i denne manual ikke er nøje overholdt, vil kunden ikke kunne rette noget krav, som ellers måtte eksistere i henhold til den indgåede salgsaftale, mod PR electronics A/S.

OVERENSSTEMMELSESERKLÆRING

Som producent erklærer

PR electronics A/S Lerbakken 10 DK-8410 Rønde

hermed at følgende produkt:

Type: 5714 Navn: Programmerbart LED instrument

er i overensstemmelse med følgende direktiver og standarder: EMC-direktivet 2004/108/EF og senere tilføjelser

EN 61326-1

For specifikation af det acceptable EMC-niveau henvises til modulets

elektriske specifikationer.

Lavspændingsdirektivet 2006/95/EFog senere tilføjelser

EN 61010-1

Rønde, 22. december 2009 Kim Rasmussen Producentens underskrift

Page 5

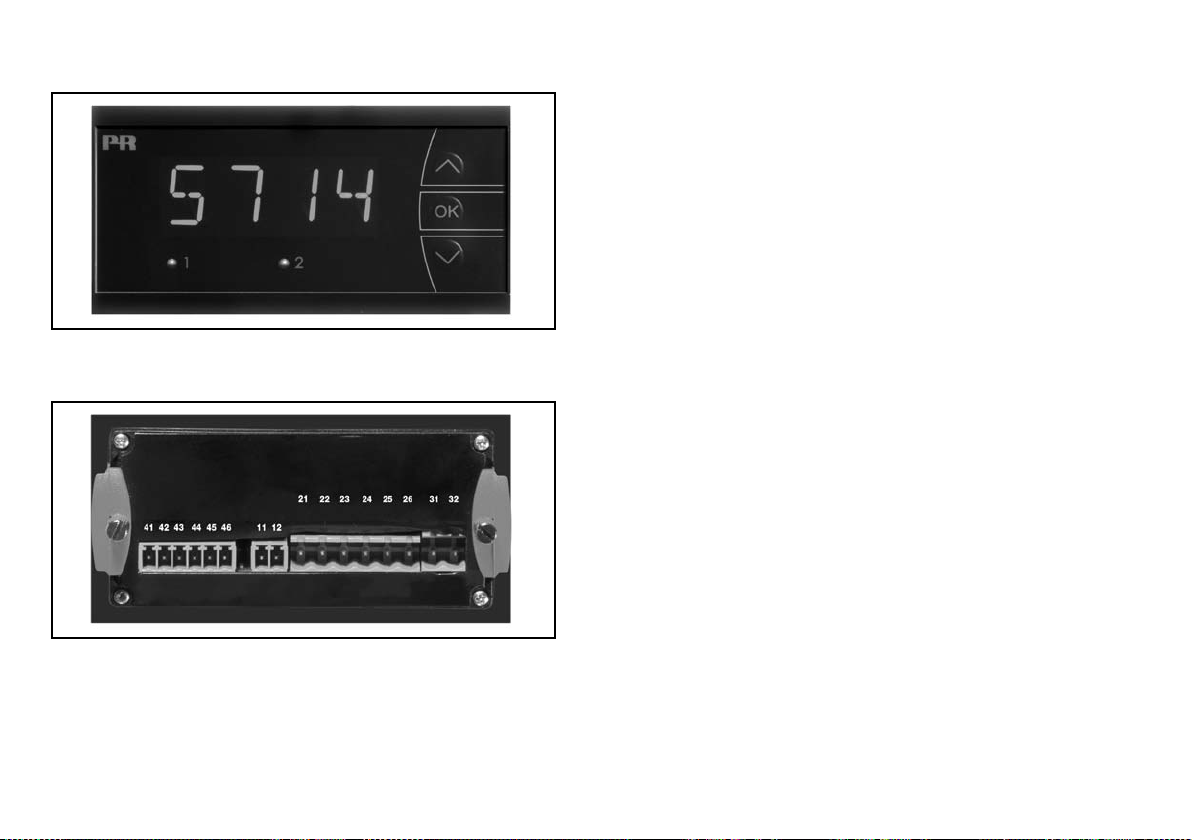

FRONT- OG BAGSIDELAYOUT

Billede 1: 5714 set fra fronten

Billede 2: 5714 set fra bagsiden.

PROGRAMMERBART LED-INSTRUMENT

PREVIEW 5714

• 4-cifret 14-segment LED-display

• Indgang for mA, V, potentiometer, RTD og TC

• 2 relæer og analog udgang

• Universel forsyningsspænding

• Programmerbar via fronttaster

Anvendelse:

• Instrument til digital visning af strøm- / spændings- / temperatur- eller 3-leder potentiometersignaler.

• Styring af procesforløb med 2 sæt potentialefri skiftekontakter og analog udgang.

• Til lokal visning i ekstreme vådrumsmiljøer med påmonteret specialdesingnet frontafdækning.

Teknisk karakteristik:

• 4-cifret LED-display med 13,8 mm 14-segment cifre. Max. displayvisning

-1999...9999 med fri kommaplacering og relæ ON- / OFF-indikering.

• Med funktionstasterne på instrumentets front kan alle driftsparametre tilpasses enhver applikation.

• PReview 5714 kan leveres færdigkonfigureret efter specifikation, klar til styring / visualisering af et procesforløb.

• Via menupunkt kan hjælpetekster vælges på 8 sprog.

• For relæudgangene er tiden til test af installationen minimeret via et menupunkt, hvor hvert enkelt relæ kan aktiveres / deaktiveres uafhængigt af indgangssignalet.

Montage / installation:

• Designet for panelmontage i tavlefront. En inkluderet gummipakning skal monteres mellem udskæringshul og displayfront for opnåelse af tæthedsgrad IP65 (NEMA 4). En specialdesignet stænktæt afdækning til ekstra beskyttelse leveres som ekstraudstyr.

Page 6

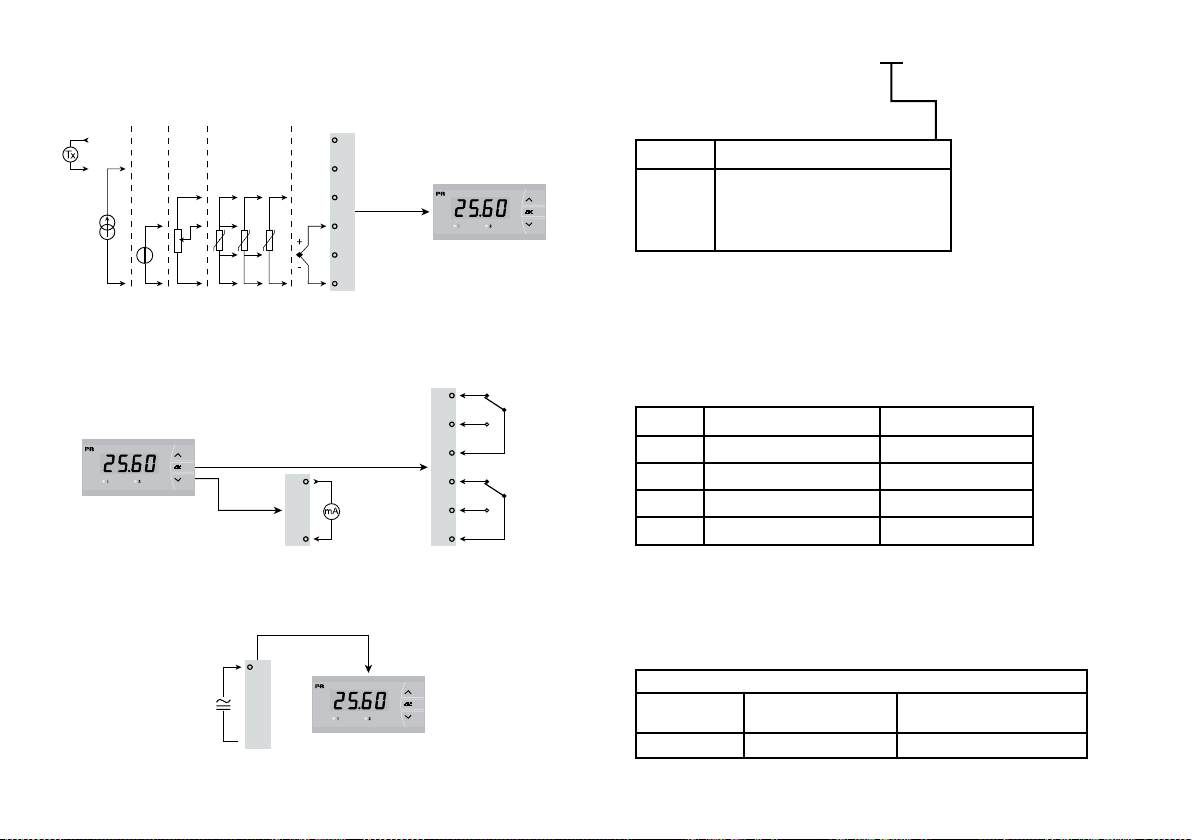

Indgangssignaler:

Strøm

2-Trådstransmitter

Potentio-

meter

Spæn-

ding

Udgangssignaler:

1 2

Forsyning:

21,6...253 VAC

eller

19,2...300 VDC

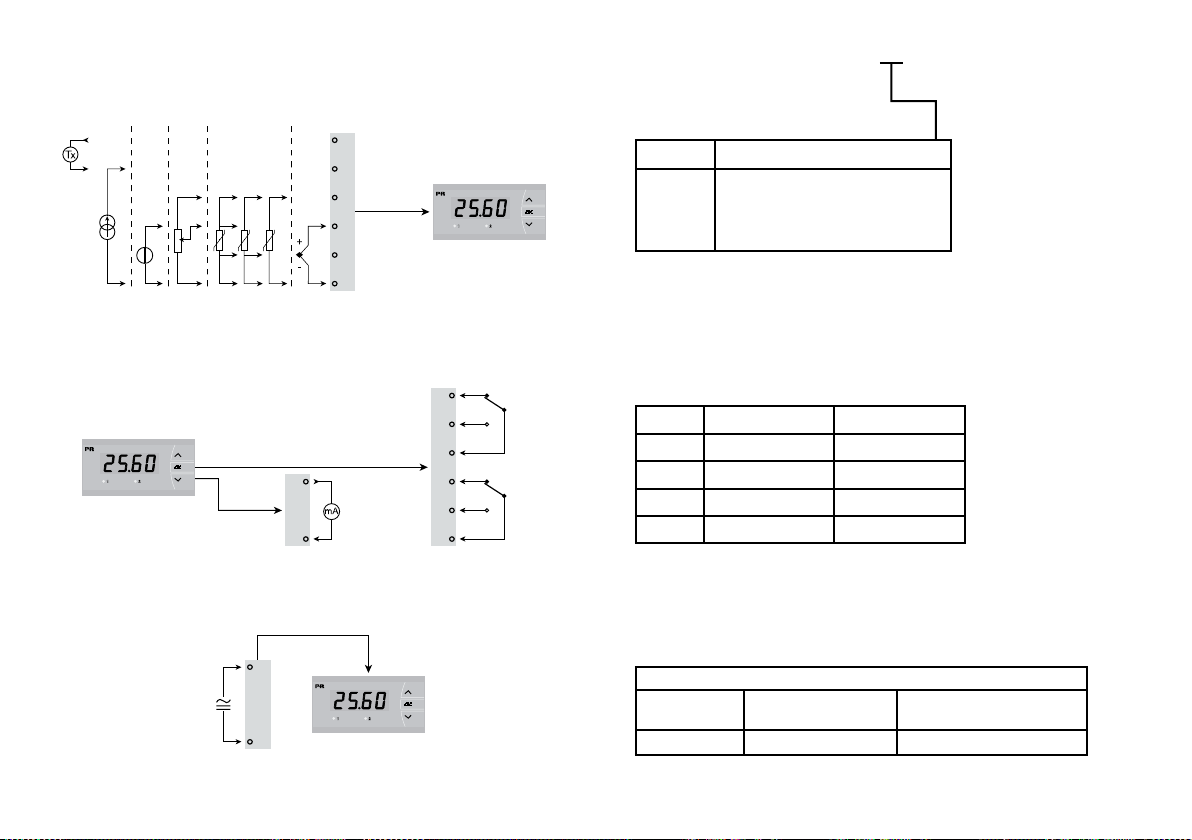

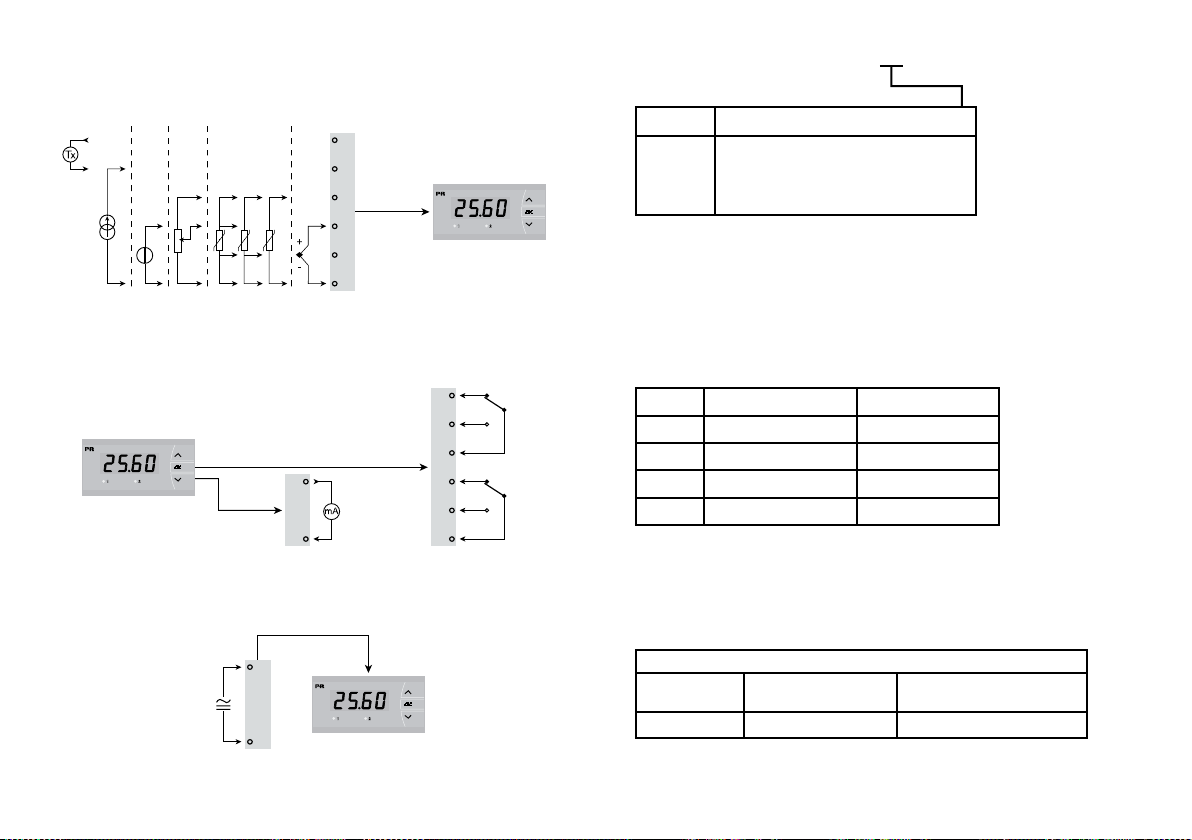

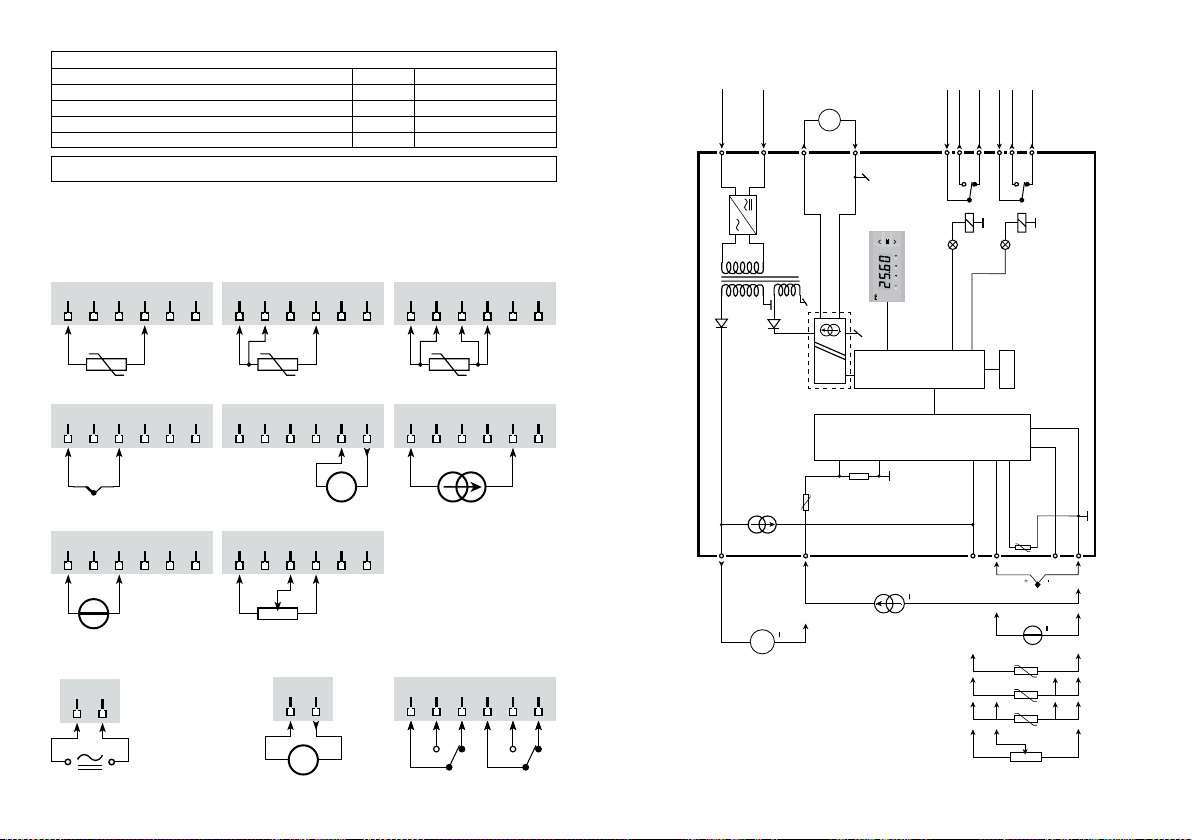

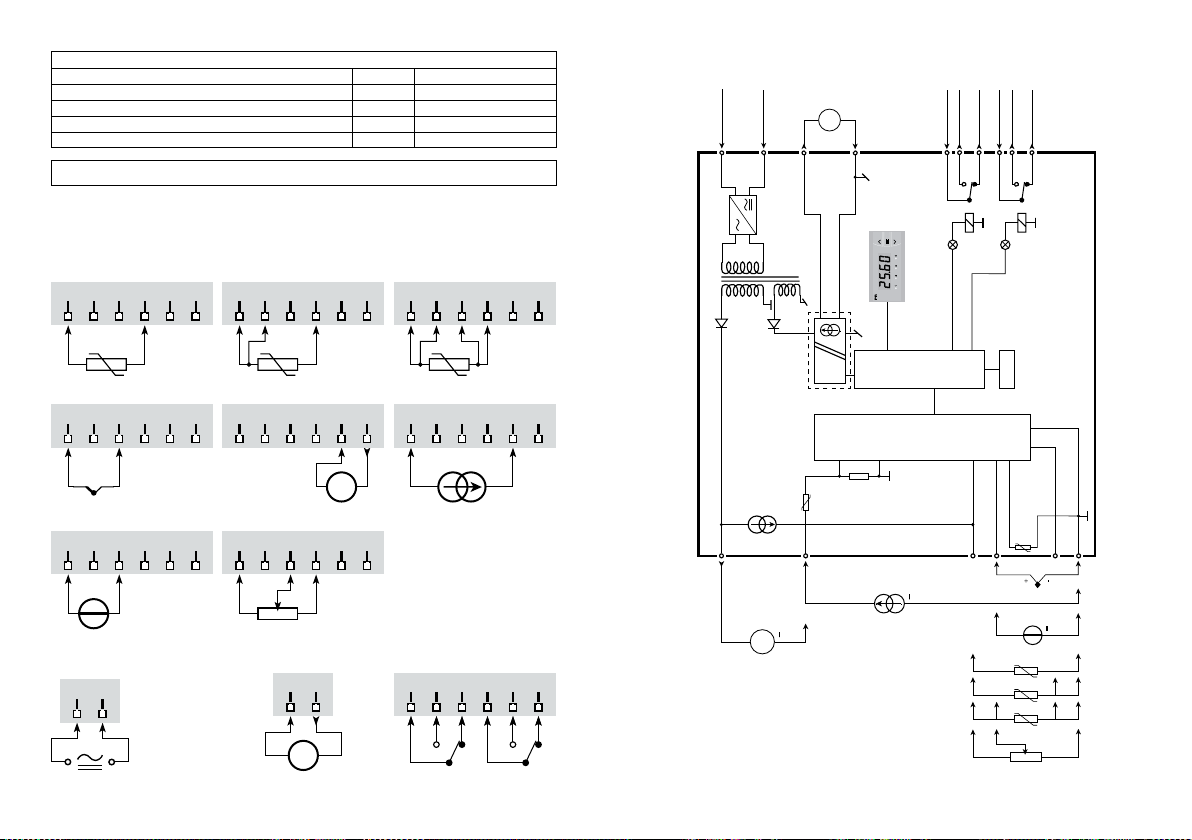

Applikationer

RTD -

Forbindelse, ledere

4 3 2

Analog, 0/4...20 mA

1 2

2 skifterelæer

Bestillingsskema: 5714

Type Version 5714

Standard. . . . . . . . . . . . . . . . : A

2 relæer . . . . . . . . . . . . . . . . : B

Analog udgang . . . . . . . . . . . : C

Analog udgang og 2 relæer : D

NB.: Den stænktætte afdækning skal bestilles separat. Bestillingsnr. 8335

Elektriske specifikationer: Specifikationsområde:

-20°C til +60°C

Fælles specifikationer:

Forsyningsspænding, universel ................... 21,6...253 VAC, 50...60 Hz eller

19,2...300 VDC Forbrug:

Type Egetforbrug Maxforbrug 5714A 2,2 W 2,5 W 5714B 2,7 W 3,0 W 5714C 2,7 W 3,0 W 5714D 3,2 W 3,5 W

Isolationsspænding, test / drift ................... 2,3 kVAC / 250 VAC

Signal- / støjforhold ..................................... Min. 60 dB (0...100 kHz)

Reaktionstid (0...90%, 100...10%), programmerbar:

Temperaturindgang................................ 1...60 s

Strøm- / spændingsindgang ................. 0,4...60 s

Kalibreringstemperatur ................................ 20...28°C

Nøjagtighed, størst af generelle og basisværdier:

Generelle værdier

Indgangstype

Absolut

nøjagtighed

Temperatur-

koefficient

Alle ≤ ±0,1% af visning ≤ ±0,01% af visning / °C

Page 7

Basisværdier

Indgangstype

Basis-

nøjagtighed

Temperatur-

koefficient mA ≤ ±4 µA ≤ ±0,4 µA / °C Volt ≤ ±20 µV ≤ ±2 µV / °C

Potentiometer ≤ ±0,1 Ω ≤ ±0,01 Ω / °C

Pt100 ≤ ±0,2°C ≤ ±0,02°C / °C Ni100 ≤ ±0,3°C ≤ ±0,03°C / °C

TC-type: E, J, K,

L, N, T, U

TC-type: R, S,

W3, W5, LR

TC type: B

160...400°C TC type: B

400...1820°C

≤ ±1°C

≤ ±2°C

≤ ±4.5°C

≤ ±2°C

≤ ±0,05°C / °C

≤ ±0,2°C / °C

≤ ±0.45°C / °C

≤ ±0.2°C / °C

EMC-immunitetspåvirkning ................................. < ±0,5% af visning

Hjælpespænding:

2-trådsforsyning (klemme 46...45) ......... 25...15 VDC / 0...20 mA

Ledningskvadrat, klemme 41...46 (max.) .... 1 x 1,5 mm

Ledningskvadrat, øvrige (max.) ................... 1 x 2,5 mm

flerkoret ledning

Relativ luftfugtighed .................................... < 95% RH (ikke kond.)

Mål (HxBxD) ................................................ 48 x 96 x 120 mm

Udskæringsmål .......................................... 44,5 x 91,5 mm

Kapslingsklasse (monteret i tavlefront) ....... IP65

Vægt ............................................................ 230 g

RTD- og potentiometerindgang:

Indgangs-

type

Pt100 Ni100

Potentiometer

Min.

værdi

-200°C

-60°C 10 Ω

Max.

værdi

+850°C +250°C 100 kΩ

Standard

IEC60751

DIN 43760

Indgang for RTD-typer: Pt10, Pt20, Pt50, Pt100, Pt200, Pt250, Pt300, Pt400, Pt500, Pt1000 Ni50, Ni100, Ni120, Ni1000

Kabelmodstand pr. leder, RTD (max.) ......... 50 Ω

Følerstrøm, RTD .......................................... Nom. 0,2 mA

Virkning af følerkabelmodstand

(3- / 4-leder), RTD ....................................... < 0,002 Ω / Ω

Følerfejlsdetektering, RTD ........................... Ja

Kortslutningsdetektering, RTD .................... < 15 Ω

TC indgang:

Type

B E

L N R S T U

W3 W5

Min.

værdi

+0°C

-100°C

-180°C

-200°C

-180°C

-50°C

-200°C

-200°C 0°C 0°C

-200°C

Max.

værdi

+1820°C +1000°C +1200°C +1372°C

+900°C +1300°C +1760°C +1760°C

+400°C

+600°C +2300°C +2300°C

+800°C

Standard

IEC 60584-1 IEC 60584-1 IEC 60584-1 IEC 60584-1

DIN 43710 IEC 60584-1 IEC 60584-1 IEC 60584-1 IEC 60584-1

DIN 43710

ASTM E988-90 ASTM E988-90 GOST 3044-84

Koldt loddestedskomp. (CJC)

via intern føler ......................................... ±(2,0°C + 0,4°C * Δt)

Δt = intern temperatur - omgivelsestemperatur

Følerfejlsdetektering, alle TC-typer ............. Ja

Følerfejlsstrøm:

under detektering .................................... Nom. 2 µA

ellers ........................................................ 0 µA

Strømindgang:

Måleområde ................................................ 0...20 mA

Programmerbare måleområder ................... 0...20 og 4...20 mA

Indgangsmodstand ..................................... Nom. 20 Ω + PTC 25 Ω

Følerfejlsdetektering:

strømsløjfebrud 4...20 mA ..................... Ja

Spændingsindgang:

Måleområde ................................................ 0...12 VDC

Programmerbare måleområder ................... 0...1, 0,2...1,

0...10 og 2...10 VDC

Indgangsmodstand ..................................... Nom. 10 MΩ

Page 8

Udgange: Display:

Displayvisning.............................................. -1999...9999 (4 cifre)

Kommaplacering ......................................... Programmerbar

Cifferhøjde ................................................... 13,8 mm

Display opdatering ...................................... 2,2 gange / s

Indgang uden for indgangsområde

indikeres med .............................................. Beskrivende tekster

Strømudgang:

Signalområde (span) ................................... 0...20 mA

Programmerbare signalområder ................. 0...20, 4...20,

20...0 og 20...4 mA

Belastning (max.) ......................................... 20 mA / 800 Ω / 16 VDC

Belastningsstabilitet .................................... ≤ 0,01% af span / 100 Ω

Følerfejlsdetektering .................................... 23 / 0 / 3,5 mA, Ingen

NAMUR NE 43 Up- / Downscale ................ 23 mA / 3,5 mA

Begrænsning af udgang:

på 4...20 og 20...4 mA signaler ............. 3,8...20,5 mA

på 0...20 og 20...0 mA signaler ............. 0...20,5 mA

Strømbegrænsning ...................................... ≤ 28 mA

Relæudgange:

Relæfunktion ............................................... Setpunkt

Hysterese, i % / display counts .................. 0,1...25% / 1...2999

On- og Off-forsinkelse ................................. 0...3600 s

Følerfejlsdetektering .................................... Bryde / Slutte / Hold

Max. spænding ........................................... 250 VRMS

Max. strøm .................................................. 2 A / AC

Max. AC effekt ............................................. 500 VA

Max. strøm ved 24 VDC .............................. 1 A

Marinegodkendelse:

Det Norske Veritas, Ships & Offshore ......... Standard for Certification No.2.4

GOST R godkendelse:

VNIIM, Cert. no. ........................................... Se www.prelectronics.dk

Overholdte myndighedskrav: Standard:

EMC 2004/108/EF ....................................... EN 61326-1

LVD 2006/95/EF .......................................... EN 61010-1

UL, Standard for Safety .............................. UL 508

Følerfejlsdetektering i og uden for område:

Model: Konfiguration Følerfejlsdetektering: 5714A Altid: ON

5714B

5714C

5714D

Indgang Område Visning Grænse

VOLT

CURR 0...20 mA / 4...20 mA

POTM -

TEMP TC / RTD

Indgang Område Visning Grænse

CURR Strømsløjfebrud (4..20mA) SE.BR <= 3,6 mA; > = 21 mA

TEMP

Indgang Område Visning Grænse

CURR Alle

VOLT Alle

POTM -

ERR1=NONE, ERR2=NONE: OFF

ERR1=NONE, ERR2=NONE, O.ERR=NONE. OFF

Ved overskridelse af A/D-konverterens eller polynomiets gyldige område.

Ingen SE.SH for Pt10, Pt20 og Pt50

Display under min. / over max. visning (-1.9.9.9, 9.9.9.9):

Følerfejlcheck i modelvarianter:

Ellers: ON

O.ERR=NONE: OFF

Ellers: ON

Uden for område visning (IN.LO, IN.HI):

0...1 V / 0,2...1 V

0...10 V / 2...10 V

Følerfejlsdetektering (SE.BR, SE.SH):

TC SE.BR > ca. 750 kohm / (1,25 V)

RTD, 2-leder

RTD, 3-leder

RTD, 4-leder

IN.LO < -25 mV IN.HI > 1,2 V IN.LO < -25 mV IN.HI > 12 V IN.LO < -1,05 mA IN.HI > 25,05 mA IN.LO < -0,5% IN.HI > 100,5% IN.LO < temperaturområde -2°C IN.HI > temperaturområde +2°C

SE.BR > ca. 15 kohm SE.SH < ca. 15 ohm SE.BR > ca. 15 kohm SE.SH < ca. 15 ohm SE.BR > ca. 15 kohm SE.SH < ca. 15 ohm

-1.9.9.9 Displayværdi <-1999

9.9.9.9 Displayværdi >9999

-1.9.9.9 Displayværdi <-1999

9.9.9.9 Displayværdi >9999

-1.9.9.9 Displayværdi <-1999

9.9.9.9 Displayværdi >9999

Page 9

Test af intern kommunikation uC / ADC HW.ER Permanent fejl i ADC Test af intern CJC-føler CJ.ER CJC-føler defekt Checksum test af den aktuelle konfiguration i RAM RA.ER Fejl i RAM Checksum test af den aktuelle konfiguration i Eeprom EE.ER Fejl i EEPROM

! Alle fejlvisninger i display blinker 1 gang pr. sekund, samt suppleres med tilhørende hjælpetekst.

Fejlsøgning Visning Årsag

Visning ved hardwarefejl

TILSLUTNINGER

Indgange:

RTD, 2-leder RTD, 3-leder RTD, 4-leder

41 42 43 44 45 4641 42 43 44 45 4641 42 43 44 45 46

eller

Forsyning

21,6...253 VAC

BLOKDIAGRAM

I+

Forsyning

19,2...300 VDC

Gnd.

Udgang

1 2 3 4

Fælles

Relæ 1 N.O.

Relæ 1 N.C.

Fælles

2122232425

Relæ 2 N.O.

Relæ 2 N.C.

41 42 43 44 45 46 41 42 43 44 45 46 41 42 43 44 45 46

TC 2-trådstransmitter Strøm

PotentiometerSpænding

41 42 43 44 45 46 41 42 43 44 45 46

Udgange:

Forsyning:

31 32

Strøm Relæer

11 12

21 22 23 24 25 26

> 15 VDC

2-trådsforsyning

Version D

CPU

EEPROM

5714

0,2 mA

Indgang +,

20 Ω

PTC

Int.

CJC

Indgang gnd.

RTD,

ledere

4 3 2

Potm.

Page 10

Power up

1.2

1 2

50.0

F.SET

1 2

REL1 REL2

1.0

1.1

PASS

1 2

0000 9999

Holde

1 2

CURR3RANG

Til 1.0

LANG

1 2

DE_DK ES_FR IT_SE UK_CZ

VOLT3RANG

POTM

TEMP TYPE

1.0 = Normaltilstand

1.1 = Kun hvis beskyttet med password.

1.2 = Kun hvis FastSet er aktiveret.

1.3 = FastSet og relætest blokeret ved password 5000 ...9999.

1.4 = ingen relæudgange

1.5 = Ikke for indgangssignaler: Potentiometer, 0...20 mA og spænding

1.6 = Ingen analog udgang

1.7 = Kun for temperaturindgang

1.3

SETP

1 2

-1999

9999

/OFF

DEC.P

1 2

1111

1.1.1.1

1 2

4-20 0-20

1 2

0-10 2-10

0.2-1

0.0-1

CA.LO CA.HI

1 2

YES

1 2

Hurtig setpunktsindstilling

og test af relæer.

1 Forøgelse af setpunkt 2 Formindskelse af setpunkt

3 Gem og forlad menuen 1 og 2 samtidig = relæ skifter tilstand

1.4

DI.LO REL .U

1 2

a999

9999

DI.HI

1 2

a999

9999

1 2

PERC

DISP

1 2

YES

TC.B TC.E TC.J TC.K TC.L

TC.N TC.R TC.S TC.T TC.U

PT.TYTCCON.W

1 2

1000

NI.TY CON.W

1 2

1000

TC.TY

1 2

TC.W3 TC.W5 TC.LR

1 2

4W 3W 2W

DEC.P

1 2

1111

111.1

Hvis ingen taster har været aktiveret i 2 minutter, returnerer displayet til

RUTEDIAGRAM

normaltilstanden 1.0 uden at gemme eventuelle konfigurationsændringer.

1 Forøgelse af værdi / vælg næste parameter 2 Formindskelse af værdi / vælg forrige parameter 3 Accepter valget og gå til næste menu Holde 3 går til forrige menu / returnerer til 1.0 uden at gemme

REL.1

1 2

1.6

1.4

UNIT

1 2

SET

SKIP

OFF

REL.2

1 2

SET

SKIP

OFF

1.6

A.OUT

1 2

4-20 0-20 20-4 20-0

SETP

1 2

a999

9999

SETP

1 2

a999

9999

O.LO

1 2

a999

9999

ACT1

1 2

INCR

DECR

ACT2

1 2

INCR DECR

O.HI

1 2

a999 9999

1.51.7 1.7

1.5

HYS1

1 2

2999

1.5

HYS2

1 2

2999

O.ERR

1 2

3.5mA

0mA 23mA NONE

Til normaltilstand 1.0

ERR1

1 2

HOLD ACTI DEAC NONE

ERR2

1 2

HOLD ACTI DEAC NONE

RESP

1 2

0.0

60.0

1.6

ON.DE

1 2

0000 3600

ON.DE

1 2

0000 3600

E.PAS

1 2

YES

OF.DE

N.PAS

----

1 2

0000 3600

1 2

0000 3600

1 2

0000 9999

Page 11

RULLENDE HJÆLPETEKSTER

Display i Normal tilstand xxxx, Hardwarefejl: SE.BR --> KABELBRUD SE.SH --> KORTSLUTTET FØLER IN.HI --> INDGANG OVER MAX. VAERDI IN.LO --> INDGANG UNDER MIN.-VAERDI

9.9.9.9 --> DISPLAY OVER MAX.-VISNING

-1.9.9.9 --> DISPLAY UNDER MIN.-VISNING HW.ER --> HARDWARE-FEJL EE.ER --> FEJL I EEPROM -

KONTROLLER OPSAETNING

RA.ER --> FEJL I RAM CJ.ER --> FEJL PAA CJC-FØLER

Hurtig setpunktsindstilling (Enabled): F.SET REL1 --> HURTIG SETPUNKTSINDSTIL. -

VAELG RELAE

REL2 -->

SETP

xxxx --> RELAE-SETPUNKT - TRYK OK FOR AT GEMME

Hurtig setpunktsindstilling (Disabled): SETP

xxxx --> RELAE-SETPUNKT - READ ONLY

Konfigurationsmenuer: LANG

DE --> DE - WAEHLE DEUTSCHEN HILFETEXT DK --> DK - VAELG DANSK HJAELPETEKST ES --> ES - SELECCIONAR TEXTO DE AYUDA EN ESPANOL FR --> FR - SELECTION TEXTE D’AIDE EN FRANCAIS IT --> IT - SELEZIONARE TESTI DI AIUTO ITALIANI SE --> SE - VALJ SVENSK HJALPTEXT UK --> UK - SELECT ENGLISH HELPTEXT CZ --> CZ - VYBER CESKOU NAPOVEDU

PASS xxxx --> ANGIV KORREKT PASSWORD

IN C.LIN* --> TEKST INDTASTET AF BRUGER I PRESET CURR --> STRØM INDGANG VOLT --> SPAENDINGS-INDGANG POTM --> POTENTIOMETER INDGANG TEMP --> TEMPERATURFØLER INDGANG

RANG Når strøm er valgt:

0-20 --> INDGANGSOMRAADE I mA 4-20 --> INDGANGSOMRAADE I mA

RANG Når spænding er valgt:

0-10 --> INDGANGSOMRAADE I VOLT 2-10 --> INDGANGSOMRAADE I VOLT

0.0-1 --> INDGANGSOMRAADE I VOLT

0.2-1 --> INDGANGSOMRAADE I VOLT

CA.LO YES --> KALIBRER POTENTIOMETER LAV NO --> KALIBRER POTENTIOMETER LAV

CA.HI YES --> KALIBRER POTENTIOMETER HØJ NO --> KALIBRER POTENTIOMETER HØJ

DEC.P 1111 --> KOMMAPLACERING

111.1 --> KOMMAPLACERING

11.11 --> KOMMAPLACERING

1.111 --> KOMMAPLACERING

DI.LO xxxx --> DISPLAYVISNING MIN.

DI.HI --> xxxx --> DISPLAYVISNING MAX.

REL.U PERC --> INDSTIL SETPUNKT I PROCENT DISP --> INDSTIL SETPUNKT I DISPLAYVISNING

TYPE PT --> VAELG PT SOM FØLER TYPE NI --> VAELG NI SOM FØLER TYPE TC --> VAELG TC SOM FØLER TYPE

PT.TY 10 --> VAELG PT FØLER TYPE 20 --> VAELG PT FØLER TYPE 50 --> VAELG PT FØLER TYPE 100 --> VAELG PT FØLER TYPE 200 --> VAELG PT FØLER TYPE 250 --> VAELG PT FØLER TYPE 300 --> VAELG PT FØLER TYPE 400 --> VAELG PT FØLER TYPE 500 --> VAELG PT FØLER TYPE 1000 --> VAELG PT FØLER TYPE

NI.TY 50 --> VAELG NI FØLER TYPE 100 --> VAELG NI FØLER TYPE 120 --> VAELG NI FØLER TYPE 1000 --> VAELG NI FØLER TYPE

CONN Når Pt og Ni føler er valgt 2W --> VAELG 2-LEDER FØLERTILSLUTNING 3W --> VAELG 3-LEDER FØLERTILSLUTNING 4W --> VAELG 4-LEDER FØLERTILSLUTNING

TC.TY TC. B --> VAELG TC FØLER TYPE TC. E --> VAELG TC FØLER TYPE TC. J --> VAELG TC FØLER TYPE TC. K --> VAELG TC FØLER TYPE TC. L --> VAELG TC FØLER TYPE TC. N --> VAELG TC FØLER TYPE TC. R --> VAELG TC FØLER TYPE TC. S --> VAELG TC FØLER TYPE TC. T --> VAELG TC FØLER TYPE TC. U --> VAELG TC FØLER TYPE TC.W3 --> VAELG TC FØLER TYPE TC.W5 --> VAELG TC FØLER TYPE TC.LR --> VAELG TC FØLER TYPE

DEC.P Når temperatur er valgt 1111 --> KOMMAPLACERING

111.1 --> KOMMAPLACERING

UNIT °C --> VISNING OG RELAE INDSTILLING I CELSIUS °F --> VISNING OG RELAE INDSTILLING I FAHRENHEIT

REL1 SET --> GAA TIL INDSTILLING AF RELAE 1 SKIP --> SPRING OVER INDSTILLING AF RELAE 1 OFF --> RELAE 1 DEAKTIVERET

SETP xxxx --> RELAE-SETPUNKT

ACT1 INCR --> AKTIVER VED STIGENDE SIGNAL DECR --> AKTIVER VED FALDENDE SIGNAL

HYS1 xxxx --> RELAE-HYSTERESE

ERR1 HOLD --> HOLD RELAE VED FEJL ACTI --> AKTIVER RELAE VED FEJL DEAC --> DEAKTIVER RELAE VED FEJL NONE --> UDEFINERET STATUS VED FEJL

ON.DE xxxx --> RELAE ON-FORSINKELSE I SEKUNDER

OF.DE xxxx --> RELAE OFF-FORSINKELSE I SEKUNDER

REL2 SET --> GAA TIL INDSTILLING AF RELAE 2 SKIP --> SPRING OVER INDSTILLING AF RELAE 2 OFF --> RELAE 2 DEAKTIVERET

SETP xxxx --> RELAE-SETPUNKT

ACT2 INCR --> AKTIVER VED STIGENDE SIGNAL DECR --> AKTIVER VED FALDENDE SIGNAL

HYS2 xxxx --> RELAE-HYSTERESE

ERR2 HOLD --> HOLD RELAE VED FEJL ACTI --> AKTIVER RELAE VED FEJL DEAC --> DEAKTIVER RELAE VED FEJL NONE --> UDEFINERET STATUS VED FEJL

ON.DE xxxx --> RELAE ON-FORSINKELSE I SEKUNDER

OF.DE xxxx --> RELAE OFF-FORSINKELSE I SEKUNDER

A.OUT 0-20 --> UDGANGSOMRAADE I mA 4-20 --> UDGANGSOMRAADE I mA 20-0 --> UDGANGSOMRAADE I mA 20-4 --> UDGANGSOMRAADE I mA

O.LO xxxx --> DISPLAYVAERDI FOR UDGANG MIN.

O.HI xxxx --> DISPLAYVAERDI FOR UDGANG MAX.

O.ERR 23mA --> NAMUR NE43 OPSKALERING VED FEJL 3,5mA --> NAMUR NE43 NEDSKALERING VED FEJL 0mA --> NEDSKALERING VED FEJL NONE --> UDEFINERET UDGANG VED FEJL

RESP xxx,x --> REAKTIONSTID FOR ANALOG UDGANG I SEK.

E.PAS NO --> AKTIVER PASSWORD-BESKYTTELSE YES --> AKTIVER PASSWORD-BESKYTTELSE

N.PAS xxxx --> VAELG NYT PASSWORD

Page 12

PROGRAMMERING / BETJENING

AF TRYKKNAPPER

Dokumentation til rutediagram

Generelt:

Når man påbegynder en opsætning, bliver brugeren ledt gennem alle opsæt-

ningsparametre og må vælge netop den konfiguration, der passer til applikationen. Til hver valgmenu findes en rullende hjælpetekst som vil blive vist i displayet, hvis ingen taster har været aktiveret i ca. 5 sekunder.

Programmeringen udføres ved hjælp af de 3 taster

øger talværdien / vælger næste parameter. vælger forrige parameter.

3 tasten accepterer valget og går til næste menu.

Hvis en funktion ikke findes i hardwaren springes alle parametre tilhørende funktionen over, så programmeringen er så simpel som mulig. Opsætningen gemmes først til allersidst i menustrukturen, når displayet viser - - - -.

Ved at holde

3 tasten nedtrykket gås til forrige menu / bakkes der til normaltil-

stand (1.0) uden at gemme de ændrede tal / parametre.

Hvis ingen taster har været aktiveret i 2 minutter, vil displayet returnere til nor-

maltilstand (1.0) uden at gemme de ændrede tal / parametre.

Uddybende forklaringer: Hurtig setpunktsindstilling og test af relæer: Menuerne er interaktive, så man

kan indstille setpunkterne, medens displayet foretager måling af indgangssignalet, og se på lysdioderne, hvornår relæerne skifter tilstand . Dette vil i mange situationer lette setpunktsindstillingen. Ved at aktivere inden for ca. 0,5 sekund aktiveres en relætest, og relæet vil skifte tilstand. Setpunktsændringen gemmes ved kortvarigt at aktivere tasten nedtrykket i mere end ca. 0,5 sekund, returneres til normaltilstand (1.0) uden at gemme setpunktsændringen.

Passwordbeskyttelse: Det er muligt at vælge passwordbeskyttelse i to niveau-

er. Ved password mellem 0000 og 4999 er hurtig setpunktsindstilling og relætest aktiveret. Vælges password mellem 5000 og 9999 er hurtig setpunktsindstilling og relætest blokeret, men menuerne vil vise det aktuelle setpunkt. Der findes et default password 2008, som kan åbne for programmeringsmenuerne.

1 2 og 3. 1 tasten for-

2 tasten formindsker talværdien /

1 og 2 samtidigt

3 tasten. Holdes 3

Grafisk afbildning af relæfunktionen setpunkt:

100

101020

Setpunkt = 50

Hysterese = 10

Off N.C.On N.C. On N.C.

3030404050

606070

80809090100

Relæaktion: Stigende Relæaktion: Faldende

RelæenhederRelæenheder

100

Off N.O. Off N.O.

On N.C. On N.C.

101020

Hysterese = 10

Setpunkt = 50

3030404050

On N.O.Off N.O. Off N.O.On N.O.

Off N.C.

606070

80809090100

Page 13

PROGRAMMABLE LED INDICATOR

PREVIEW 5714

TABLE OF CONTENTS

Warnings ............................................................................ 24

Safety instructions .............................................................. 25

Declaration of Conformity .................................................. 27

Front and back layout ........................................................ 28

Applications ........................................................................ 29

Technical characteristics .................................................... 29

Mounting ............................................................................ 29

Applications ........................................................................ 30

Order .................................................................................. 31

Electrical specifications ...................................................... 29

Sensor error detection ....................................................... 35

Connections ....................................................................... 36

Block diagram .................................................................... 37

Routing diagram ................................................................. 38

Scrolling help text .............................................................. 40

Configuration / operating the function keys ...................... 42

Graphic depiction of the relay function setpoint .............. 43

Page 14

WARNING!

This module is designed for connection to hazardous electric voltages. Ignoring this warning can result in severe personal injury or mechanical damage. To avoid the risk of electric shock

GENERAL

and fire, the safety instructions of this manual must be observed and the guidelines followed. The specifications must not be exceeded, and the module must only be applied as described in the following. Prior to the commissioning of the module, this manual must be examined carefully. Only qualified personnel (technicians) should install this module. If the equipment is used in a manner not specified by the manufacturer, the protection provided by the equipment may be impaired.

WARNING!

Until the module is fixed, do not connect hazardous voltages to

HAZARD -

OUS

VOLTAGE

the module. The following operations should only be carried out on a disconnected module and under ESD safe conditions: Troubleshooting the module.

Repair of the module must be done by PR electronics A/S only.

SYMBOL IDENTIFICATION

Triangle with an exclamation mark: Warning / demand. Potentially

lethal situations.

The CE mark proves the compliance of the module with the essential requirements of the directives.

SAFETY INSTRUCTIONS

DEFINITIONS:

Hazardous voltages have been defined as the ranges: 75 to 1500 Volt DC, and 50 to 1000 Volt AC. Technicians are qualified persons educated or trained to mount, operate, and also troubleshoot technically correct and in accordance with safety regulations. Operators, being familiar with the contents of this manual, adjust and operate the knobs or potentiometers during normal operation.

RECEIPT AND UNPACKING:

Unpack the device without damaging it. The packing should always follow the device until this has been permanently mounted. Check at the receipt of the device whether the type corresponds to the one ordered.

ENVIRONMENT:

Avoid direct sunlight, dust, high temperatures, mechanical vibrations and shock, as well as rain and heavy moisture. If necessary, heating in excess of the stated limits for ambient temperatures should be avoided by way of ventilation. All modules fall under Installation Category II, Pollution Degree 1, and Insulation Class II.

MOUNTING:

Only technicians who are familiar with the technical terms, warnings, and instructions in the manual and who are able to follow these should connect the module. Should there be any doubt as to the correct handling of the module, please contact your local distributor or, alternatively,

PR electronics A/S, Lerbakken 10, DK-8410 Rønde, Denmark,

tel: +45 86 37 26 77.

Mounting and connection of the module should comply with national legislation for mounting of electric materials, i.a. wire cross section, protective fuse, and location. Descriptions of Input / Output and supply connections are shown in the block diagram and side label.

Page 15

The following apply to fixed hazardous voltages-connected modules:

The max. size of the protective fuse is 10 A and, together with a power switch, it should be easily accessible and close to the module. The power switch should be marked with a label telling it will switch off the voltage to the module.

UL INSTALLATION REQUIREMENTS:

For use on a flat surface of a type 1 enclosure Use 60/75°C copper conducters only

Max. ambient temperature ..................... 60°C

Max. wire size, pins 41...46 .................... AWG 30-16

Max. wire size, others ............................ AWG 30-12

UL file number ........................................ E248256

CALIBRATION AND ADJUSTMENT:

During calibration and adjustment, the measuring and connection of external voltages must be carried out according to the specifications of this manual. The technician must use tools and instruments that are safe to use.

NORMAL OPERATION:

Operators are only allowed to adjust and operate modules that are safely fixed in panels, etc., thus avoiding the danger of personal injury and damage. This means there is no electrical shock hazard, and the module is easily accessible.

CLEANING:

When disconnected, the module may be cleaned with a cloth moistened with distilled water.

LIABILITY:

To the extent the instructions in this manual are not strictly observed, the custom er cannot advance a demand against PR electronics A/S that would otherwise exist according to the concluded sales agreement.

DECLARATION OF CONFORMITY

As manufacturer

PR electronics A/S Lerbakken 10 DK-8410 Rønde

hereby declares that the following product:

Type: 5714 Name: Programmable LED indicator

is in conformity with the following directives and standards:

The EMC Directive 2004/108/EC and later amendments

EN 61326-1

For specification of the acceptable EMC performance level, refer to the

electrical specifications for the module.

The Low Voltage Directive 2006/95/EC and later amendments

EN 61010-1

Rønde, 22 December 2009 Kim Rasmussen Manufacturer’s signature

Page 16

FRONT AND BACK LAYOUT

Picture 1: Front of PReview 5714.

Picture 2: Back of PReview 5714.

PROGRAMMABLE LED INDICATOR

PREVIEW 5714

• 4-digit 14-segment LED indicator

• Input for mA, V, potentiometer, RTD and TC

• 2 relays and analogue output

• Universal voltage supply

• Front key programmable

Application:

• Display for digital readout of current, voltage, temperature or potentiometer signals.

• Process control with 2 pairs of potential-free relays and / or analogue output.

• For local readout in extremely wet atmospheres with a specially designed splash-proof cover.

Technical characteristics:

• 4-digit LED indicator with 13.8 mm 14-segment characters. Max. display read out -1999...9999 with programmable decimal point, relay ON / OFF indication.

• All operational parameters can be adjusted to any application by use of the front keys.

• PReview 5714 is available fully-configured acc. to specifications ready for process control and visualisation.

• Help texts in eight languages can be selected via a menu item.

• In versions with relay outputs the user can minimise the installation test time by activating / deactivating each relay independently of the input signal.

Mounting:

• To be mounted in front panel. The included rubber packing must be mounted between the panel cutout hole and the display front to obtain IP65 (NEMA 4) tightness. For extra protection in extreme environments, PReview 5714 can be delivered with a speially designed splash-proof cover as accessory.

Page 17

Applications

Order: 5714

Input signals:

Current

Voltage

2-wire transmitter

Output signals:

1 2

Supply:

21.6...253 VAC

19.2...300 VDC

Potentio-

meter

RTD -

Connection, wires

4 3 2

Analogue, 0/4...20 mA

1 2

5714

Standard. . . . . . . . . . . . . . . . . . . : A

2 relays . . . . . . . . . . . . . . . . . . . .: B

Analogue output. . . . . . . . . . . . .: C

Analogue output and 2 relys . . . : D

NB! Please order the splash-proof cover seperately. Order No. 8335.

Electrical specifications: Specifications range:

-20°C to +60°C

Common specifications:

Supply voltage, universal ............................ 21.6...253 VAC, 50...60 Hz or

19.2...300 VDC

Consumption

Type Version

2 changeover relays

Type Internal consumption Max. consumption 5714A 2.2 W 2.5 W

5714B 2.7 W 3.0 W

5714C 2.7 W 3.0 W

5714D 3.2 W 3.5W

Isolation voltage, test / operation .............. 2.3 kVAC / 250 VAC

Signal- / noise ratio .................................... Min. 60 dB (0...100 kHz)

Response time (0...90 %, 100...10 %), programmable:

Temperature input ................................. 1...60 s

Current / voltage input.......................... 0.4...60 s

Calibration temperature.............................. 20...28°C

Accuracy, the greater of general and basic values:

General values

1 2

Input type

All ≤ ±0.1% of reading ≤ ±0.01% of reading / °C

Absolute

accuracy

Temperature

coefficient

Page 18

Basic values

Input type

Basic

accuracy

Temperature

coefficient

mA ≤ ±4 µA ≤ ±0.4 µA / °C

Volt ≤ ±20 µV ≤ ±2 µV / °C

Potentiometer ≤ ±0.1 Ω ≤ ±0.01 Ω / °C

Pt100 ≤ ±0.2°C ≤ ±0.02°C / °C Ni100 ≤ ±0.3°C ≤ ±0.03°C / °C

TC type:

E, J, K, L, N, T, U

TC type: R, S,

W3, W5, LR

TC type: B

160...400°C TC type: B

400...1820°C

≤ ±1°C

≤ ±2°C

≤ ±4.5°C

≤ ±2°C

≤ ±0.05°C / °C

≤ ±0.2°C / °C

≤ ±0.45°C / °C

≤ ±0.2°C / °C

EMC immunity influence ..................................... < ±0,5% of reading

Auxiliary supplies:

2 wire supply (pin 46...45) ........................... 25...15 VDC / 0...20 mA

Wire size, pin 41...46 (max.) ........................ 1 x 1.5 mm

Wire size, others (max.) ............................... 1 x 2.5 mm

stranded wire

Relative humidity ......................................... < 95% RH (non cond.)

Dimensions (HxWxD) ................................... 48 x 96 x 120 mm

Cutout dimensions ...................................... 44.5 x 91.5 mm

Protection degree (mounted in panel) ......... IP65

Weight ......................................................... 230 g

RTD and potentiometer input:

Input

type

Pt100 Ni100

Potentiometer

Min.

value

-200°C

-60°C 10 Ω

Max.

value

+850°C +250°C 100 kΩ

Standard

IEC60751

DIN 43760

Input for RTD types: Pt10, Pt20, Pt50, Pt100, Pt200, Pt250, Pt300, Pt400, Pt500, Pt1000 Ni50, Ni100, Ni120, Ni1000

Cable resistance pr. wire, RTD (max.) ......... 50 Ω

Sensor current, RTD .................................... Nom. 0.2 mA

Effect of sensor cable resistance

(3- / 4-wire), RTD ......................................... < 0.002 Ω / Ω

Sensor error detection, RTD ....................... Yes

Short curcuit detection, RTD....................... < 15 Ω

TC input:

Type

B E

L N R S T U

W3 W5

Min.

value

0°C

-100°C

-180°C

-200°C

-180°C

-50°C

-200°C

-200°C 0°C 0°C

-200°C

Max.

value

+1820°C +1000°C +1200°C +1372°C

+900°C +1300°C +1760°C +1760°C

+400°C

+600°C +2300°C +2300°C

+800°C

Standard

IEC 60584-1 IEC 60584-1 IEC 60584-1 IEC 60584-1

DIN 43710 IEC 60584-1 IEC 60584-1 IEC 60584-1 IEC 60584-1

DIN 43710

ASTM E988-90 ASTM E988-90 GOST 3044-84

Cold junction compensation (CJC)

via internal sensor ................................. ±(2.0°C + 0.4°C * Δt)

Δt = internal temperature - ambient temperature

Sensor error detection, all TC types ........... Yes

Sensor error detection ................................ Yes

Sensor error current:

when detecting ...................................... Nom. 2 µA

else ........................................................ 0 µA

Current input:

Measurement range .................................... 0...20 mA

Programmable measurement ranges .......... 0...20 and 4...20 mA

Input resistance ........................................... Nom. 20 Ω + PTC 25 Ω

Sensor error detection:

loop break 4...20 mA ............................. Yes

Voltage input:

Measurement range .................................... 0...12 VDC

Programmable measurement ranges .......... 0...1 / 0,2...1 /

0...10 / 2...10 VDC

Input resistance ........................................... Nom. 10 MΩ

Page 19

Outputs: Display:

Display readout ........................................... -1999...9999 (4 digits)

Decimal point .............................................. Programmable

Digit height .................................................. 13.8 mm

Display updating ......................................... 2.2 times / s

Input outside input range is

indicated by ................................................. Explanatory text

Current outout:

Signal range (span) ...................................... 0...20 mA

Programmable signal ranges ...................... 0...20 / 4...20 /

20...0 / 20...4 mA

Load (max.) .................................................. 20 mA / 800 Ω / 16 VDC

Load stability ............................................... ≤ 0.01% of span / 100 Ω

Sensor error detection ................................ 0 / 3.5 / 23 mA / none

NAMUR NE 43 up / downscale .................. 23 mA / 3.5 mA

Output limitation:

on 4...20 and 20...4 mA signals............. 3,8...20.5 mA

on 0...20 and 20...0 mA signals............. 0...20.5 mA

Current limit ................................................. ≤ 28 mA

Relay outputs:

Relay function.............................................. Setpoint

Hysteresis, in % / display counts ............... 0.1...25% / 1...2999

On and Off delay ......................................... 0...3600 s

Sensor error detection ................................ Make / Break / Hold

Max. voltage ................................................ 250 VRMS

Max. current ................................................ 2 A / AC

Max. AC power ........................................... 500 VA

Max. current at 24 VDC............................... 1 A

Marine approval:

Det Norske Veritas, Ships & Offshore ......... Standard for Certification No. 2.4

GOST R approval:

VNIIM, Cert. no. ........................................... See www.prelectronics.com

Observed authority requirements: Standard:

EMC 2004/108/EC ...................................... EN 61326-1

LVD 2006/95/EC .......................................... EN 61010-1

UL, Standard for Safety .............................. UL 508

Sensor error detection / sensor error detection outside range:

Variant: Configuration Sensor error detection:

5714A Always: ON

5714B

5714C

ERR1=NONE, ERR2=NONE, O.ERR=NONE: OFF

5714D

Input Range Readout Limit

VOLT

CURR 0..20 mA / 4..20 mA

POTM -

TEMP TC / RTD

Input Range Readout Limit

CURR Loop break (4..20mA) SE.BR <= 3.6 mA; > = 21 mA

TEMP

Input Range Readout Limit

CURR All

VOLT All

POTM -

If the valid range of the A/D converter or the polynomial is exceeded

No SE.SH for Pt10, Pt20 and Pt50

Sensor error check in 5714 variants

ERR1=NONE, ERR2=NONE: OFF

else: ON

O.ERR=NONE: OFF

else: ON

Outside range readout (IN.LO, IN.HI):

0..1 V / 0.2..1 V

0..10 V / 2..10 V

Sensor error detection (SE.BR, SE.SH):

TC SE.BR > ca. 750 kohm / (1,25V)

Pt100 2-wire

Pt100 3-wire

Pt100 4-wire

Display readout below min. / above max. (-1.9.9.9, 9.9.9.9):

IN.LO < -25 mV IN.HI > 1.2 V IN.LO < -25 mV IN.HI > 12 V IN.LO < -1.05 mA IN.HI > 25.05 mA IN.LO < -0.5% IN.HI > 100.5% IN.LO < temperature range IN.HI > temperature range

SE.BR > ca. 15 kohm SE.SH < ca. 15 ohm SE.BR > ca. 15 kohm SE.SH < ca. 15 ohm SE.BR > ca. 15 kohm SE.SH < ca. 15 ohm

-1.9.9.9 Display readout <-1999

9.9.9.9 Display readout >9999

-1.9.9.9 Display readout <-1999

9.9.9.9 Display readout >9999

-1.9.9.9 Display readout <-1999

9.9.9.9 Display readout >9999

Page 20

Test of internal communication uC / ADC HW.ER Permanent error in ADC Test of internal CJC sensor CJ.ER CJC sensor defect Check-sum test of the configuration in RAM RA.ER Error in RAM Check-sum test of the configuration in EEPROM EE.ER Error in EEPROM

! Error indications in the display blink once a second. The help text explains the error.

Error search Readout Error cause

Readout at hardware error

CONNECTIONS

Inputs:

RTD, 2-wire RTD, 3-wire RTD, 4-wire

41 42 43 44 45 4641 42 43 44 45 4641 42 43 44 45 46

Supply

BLOCK DIAGRAM

I+

Supply

21.6...253 VACor19.2...300 VDC

Gnd.

Output

1 2 3 4

Common

Relay 1 N.O.

Relay 1 N.C.

Common

2122232425

Relay 2 N.O.

Relay 2 N.C.

41 42 43 44 45 46 41 42 43 44 45 46 41 42 43 44 45 46

TC 2-wire transmitter Current

PotentiometerVoltage

41 42 43 44 45 46 41 42 43 44 45 46

Supply:

31 32

Current Relays

11 12

Output:

21 22 23 24 25 26

> 15 VDC

2-wire supply

Version D

CPU

EEPROM

5714

0.2 mA

Input +,

20 Ω

PTC

Int.

RTD,

wires

Potm.

CJC

TC+V

Input gnd.

4 3 2

Page 21

Power up

1.2

1 2

50.0

F.SET

1 2

REL1 REL2

1.0

1.1

PASS

1 2

0000 9999

Hold

1 2

CURR3RANG

To 1.0

LANG

1 2

DE_DK ES_FR IT_SE UK_CZ

VOLT3RANG

POTM

TEMP TYPE

1.0 = Default state

1.1 = Only if passwordprotected

1.2 = Only is FastSet is enabled

1.3 = FastSet and relay test disabled at password

5000...9999.

1.4 = No relay outputs

1.5 = Not valid for these input signals: Potentiometer,

0...20 mA and voltage

1.6 = No analogue output

1.7 = Only if input signal is temperature

383938

1.3

SETP

1 2

-1999

9999

/OFF

DEC.P

1 2

1111

1.1.1.1

1 2

4-20 0-20

1 2

0-10 2-10

0.2-1

0.0-1

CA.LO CA.HI

1 2

YES

1 2

Fast setpoint adjustment

and relay test

1 Increase setpoint 2 Decrease setpoint

3 Save and exit the menu 1 and 2 simultaneously = change relay state

1.4

DI.LO REL .U

1 2

a999

9999

DI.HI

1 2

a999

9999

1 2

PERC

DISP

1 2

YES

TC.B TC.E TC.J TC.K TC.L

TC.N TC.R TC.S TC.T TC.U

PT.TYTCCON.W

1 2

1000

NI.TY CON.W

1 2

1000

TC.TY

1 2

TC.W3 TC.W5 TC.LR

1 2

4W 3W 2W

DEC.P

1 2

1111

111.1

UNIT

1 2

'C 'F

If no keys are activated for 2 minutes the display returns to default state

ROUTING DIAGRAM

1.0 without saving configuration changes..

1 Increase value / choose next parameter 2 Decrease value / choose previous parameter 3 Accept the chosen parameter and go to the next menu Hold 3 Back to previous menu / return to menu 1.0 without saving

HYS1

1 2

2999

HYS2

1 2

2999

O.ERR

1 2

3.5mA 0mA

23mA NONE

1.5

ERR1

1 2

HOLD

1.5

ACTI DEAC NONE

ERR2

1 2

HOLD ACTI DEAC NONE

1.6

RESP

1 2

0.0

60.0

To default state 1.0

ON.DE

1 2

0000 3600

ON.DE

1 2

0000 3600

E.PAS

1 2

YES

OF.DE

N.PAS

----

1 2

0000 3600

1 2

0000 3600

1 2

0000 9999

1.6

1.4

REL.1

1 2

SET

SKIP

OFF

REL.2

1 2

SET

SKIP

OFF

1.6

A.OUT

1 2

4-20 0-20 20-4 20-0

SETP

1 2

a999

9999

SETP

1 2

a999

9999

O.LO

1 2

a999

9999

ACT1

1 2

INCR

DECR

ACT2

1 2

INCR DECR

O.HI

1 2

a999 9999

1.51.7 1.7

Page 22

SCROLLING HELP TEXT

Display in default state xxxx, hardware error: SE.BR --> SENSOR WIRE BREAKAGE SE.SH --> SENSOR SHORT CIRCUIT IN.HI --> INPUT OVERRANGE IN.LO --> INPUT UNDERRANGE

9.9.9.9 --> DISPLAY OVERRANGE

-1.9.9.9 --> DISPLAY UNDERRANGE HW.ER --> HARDWARE ERROR EE.ER --> EEPROM ERROR -

CHECK CONFIGURATION

RA.ER --> RAM MEMORY ERROR CJ.ER --> CJC SENSOR ERROR

Fastset (Enabled): F.SET REL1 --> FAST SET MENU -

SELECT RELAY

REL2 -->

SETP

xxxx --> RELAY SETPOINT - PRESS OK TO SAVE

Fastset (Disabled): SETP

xxxx --> RELAY SETPOINT - READ ONLY

Configuration menus: LANG

PASS xxxx --> SET CORRECT PASSWORD

IN C.LIN* --> TEXT ENTERED BY USER IN PRESET CURR --> CURRENT INPUT VOLT --> VOLTAGE INPUT POTM --> POTENTIOMETER INPUT TEMP --> TEMPERATURE SENSOR INPUT

RANG When current selected:

0-20 --> INPUT RANGE IN mA 4-20 --> INPUT RANGE IN mA

RANG When voltage selected:

0-10 --> INPUT RANGE IN VOLT 2-10 --> INPUT RANGE IN VOLT

0.0-1 --> INPUT RANGE IN VOLT

0.2-1 --> INPUT RANGE IN VOLT

CA.LO YES --> CALIBRATE POTENTIOMETER LOW NO --> CALIBRATE POTENTIOMETER LOW

CA.HI YES --> CALIBRATE POTENTIOMETER HIGH NO --> CALIBRATE POTENTIOMETER HIGH

DEC.P 1111 --> DECIMAL POINT POSITION

111.1 --> DECIMAL POINT POSITION

11.11 --> DECIMAL POINT POSITION

1.111 --> DECIMAL POINT POSITION

DI.LO xxxx --> DISPLAY READOUT LOW

DI.HI --> xxxx --> DISPLAY READOUT HIGH

REL.U PERC --> SET RELAY IN PERCENTAGE DISP --> SET RELAY IN DISPLAY UNITS

TYPE PT --> SELECT PT SENSOR TYPE NI --> SELECT NI SENSOR TYPE TC --> SELECT TC SENSOR TYPE

PT.TY 10 --> SELECT PT SENSOR TYPE 20 --> SELECT PT SENSOR TYPE 50 --> SELECT PT SENSOR TYPE 100 --> SELECT PT SENSOR TYPE 200 --> SELECT PT SENSOR TYPE 250 --> SELECT PT SENSOR TYPE 300 --> SELECT PT SENSOR TYPE 400 --> SELECT PT SENSOR TYPE 500 --> SELECT PT SENSOR TYPE 1000 --> SELECT PT SENSOR TYPE

NI.TY 50 --> SELECT NI SENSOR TYPE 100 --> SELECT NI SENSOR TYPE 120 --> SELECT NI SENSOR TYPE 1000 --> SELECT NI SENSOR TYPE

CONN When Pt and Ni sensor selected 2W --> SELECT 2-WIRE SENSOR CONNECTION 3W --> SELECT 3-WIRE SENSOR CONNECTION 4W --> SELECT 4-WIRE SENSOR CONNECTION

TC.TY TC. B --> SELECT TC SENSOR TYPE TC. E --> SELECT TC SENSOR TYPE TC. J --> SELECT TC SENSOR TYPE TC. K --> SELECT TC SENSOR TYPE TC. L --> SELECT TC SENSOR TYPE TC. N --> SELECT TC SENSOR TYPE TC. R --> SELECT TC SENSOR TYPE TC. S --> SELECT TC SENSOR TYPE TC. T --> SELECT TC SENSOR TYPE TC. U --> SELECT TC SENSOR TYPE TC.W3 --> SELECT TC SENSOR TYPE TC.W5 --> SELECT TC SENSOR TYPE TC.LR --> SELECT TC SENSOR TYPE

DEC.P When temperature selected 1111 --> DECIMAL POINT POSITION

111.1 --> DECIMAL POINT POSITION

UNIT °C --> DISPLAY AND RELAY SETUP IN CELSIUS °F --> DISPLAY AND RELAY SETUP IN FAHRENHEIT

REL1 SET --> ENTER RELAY 1 SETUP SKIP --> SKIP RELAY 1 SETUP OFF --> RELAY 1 DISABLED

SETP xxxx --> RELAY SETPOINT

ACT1 INCR --> ACTIVATE AT INCREASING SIGNAL DECR --> ACTIVATE AT DECREASING SIGNALL

HYS1 xxxx --> RELAY HYSTERESIS

ERR1 HOLD --> HOLD RELAY AT ERROR ACTI --> ACTIVATE RELAY AT ERROR DEAC --> DEACTIVATE RELAY AT ERROR NONE --> UNDEFINED STATUS AT ERROR

ON.DE xxxx --> RELAY ON-DELAY IN SECONDS

OF.DE xxxx --> RELAY OFF-DELAY IN SECONDS

REL2 SET --> ENTER RELAY 2 SETUP SKIP --> SKIP RELAY 2 SETUP OFF --> RELAY 2 DISABLED

SETP xxxx --> RELAY SETPOINT

ACT2 INCR --> ACTIVATE AT INCREASING SIGNAL DECR --> ACTIVATE AT DECREASING SIGNAL

HYS2 xxxx --> RELAY HYSTERESIS

ERR2 HOLD --> HOLD RELAY AT ERROR ACTI --> ACTIVATE RELAY AT ERROR DEAC --> DEACTIVATE RELAY AT ERROR NONE --> UNDEFINED STATUS AT ERROR

ON.DE xxxx --> RELAY ON-DELAY IN SECONDS

OF.DE xxxx --> RELAY OFF-DELAY IN SECONDS

A.OUT 0-20 --> OUTPUT RANGE IN mA 4-20 --> OUTPUT RANGE IN mA 20-0 --> OUTPUT RANGE IN mA 20-4 --> OUTPUT RANGE IN mA

O.LO xxxx --> DISPLAY VALUE FOR OUTPUT LOW

O.HI xxxx --> DISPLAY VALUE FOR OUTPUT HIGH

O.ERR 23 mA --> NAMUR NE43 UPSCALE AT ERROR 3,5 mA --> NAMUR NE43 DOWNSCALE AT ERROR 0mA --> DOWNSCALE AT ERROR NONE --> UNDEFINED OUTPUT AT ERROR

RESP xxx,x --> ANALOGUE OUTPUT RESPONSE TIME IN SECONDS

E.PAS NO --> ENABLE PASSWORD PROTECTION YES --> ENABLE PASSWORD PROTECTION

N.PAS xxxx --> SELECT NEW PASSWORD

Page 23

CONFIGURATION / OPERATING THE

FUNCTION KEYS

Documentation for routing diagram.

In general:

When configuring the display you are guided through all parameters, you can

choose the settings which fit the application. For each menu there is a scrolling help text which is automatically shown in the display, this starts after 5 seconds if no key has been activated.

Configuration is carried out by using the 3 function keys.

1 will increase the numerical value or choose the next parameter. 2 will decrease the numerical value or choose the previous parameter. 3 will accept the chosen value and end the menu.

If a function does not exist in the display all parameters are skipped to make

the configuration as simple as possible. Once the configuration has been entered the display will show “----”. Pressing and holding

state (1.0) without saving the changed values or parameters. If no key is activated for 2 minutes, the display will return to the default state

(1.0) without saving the changed values or parameters.

Further explanations:

Fast setpoint adjustment and relay test: These menus allow you to change

the set point quickly and to check the operation of the relays.

1 and 2 at the same time will change the state of the relay – this change

Pressing

is indicated by the diodes on the display. Pressing

change. Holding down

state without changing the set point.

Password protection:

Using a password will stop access to the menu and parameters. There are two

levels of password protection. Passwords between 0000…4999 allow access

to the fast set point adjustment and relay test. (Using this password stops

access to all other parts of the menu). Passwords between 5000…9999 stop

access to all parts of the menu, fast set point and relay test. (Current set

point is still shown). By using the master password 2008, all configuration

menus are available.

3 will return to the previous menu or return to the default

3 will save the set point

3 for more than 0.5 seconds will return the unit to the default

Graphic depiction of the relay function setpoint:

Relay unitsRelay units

100

101020

Setpoint = 50

Hysteresis = 10

Off N.C.On N.C. On N.C.

3030404050

606070

80809090100

Off N.O. Off N.O.On N.O.

Relay action: Increasing Relay action: Decreasing

100

Hysteresis = 10

Setpoint = 50

Off N.O. Off N.O.

On N.C. On N.C.

3030404050

101020

On N.O.

Off N.C.

606070

80809090100

Page 24

INDICATEUR PROGRAMMABLE Á LED

PREVIEW 5714

SOMMAIRE

Avertissements ................................................................... 46

Consignes de sécurité ....................................................... 47

Déclaration de conformité .................................................. 49

Vu de la face avant et arrière ............................................. 50

Application ......................................................................... 51

Caractéristiques techniques............................................... 51

Montage ............................................................................. 51

Applications ........................................................................ 52

Référence de commande ................................................... 53

Spécifications électriques .................................................. 53

Détection erreur capteur .................................................... 57

Connexions ........................................................................ 58

Schéma de principe ........................................................... 59

Diagramme de programmation .......................................... 60

Le menu déroulant ............................................................. 62

Configuration ...................................................................... 64

Illustration graphique de l’action de relais consigne ......... 65

Page 25

AVERTISSEMENT !

Ce module est conçu pour supporter une connexion à des tensions électriques dangereuses. Si vous ne tenez pas compte de cet avertissement, cela peut causer des dommages

INFORMA-

TIONS

GENERALES

corporels ou des dégâts mécaniques. Pour éviter les risques d’électrocution et d’incendie, conformezvous aux consignes de sécurité et suivez les instructions men tionnées dans ce guide. Vous devez vous limiter aux spécifications indiquées et respecter les instruc tions d’utilisation de ce module, telles qu’elles sont décrites dans ce guide. Il est nécessaire de lire ce guide attentivement avant de mettre ce module en marche. L’installation de ce module est réservée à un personnel qualifié (techniciens). Si la méthode d’utilisation de l’équipement diffère de celle décrite par le fabricant, la protection assurée par l’équipe ment risque d’être altérée.

AVERTISSEMENT !

Tant que le module n’est pas fixé, ne le mettez par sous tensions

TENSION

DANGE-

REUSE

dangereuses. L’opération suivante doit être effec tuée avec le module débranché et dans un environnement exempt de décharges électrostatiques (ESD) : recherche de pannes sur le module.

Seule PR electronics SARL est autorisée à réparer le module.

SIGNIFICATION DES SYMBOLES

Triangle avec point d’exclamation : Attention ! Si vous ne respectez

pas les instructions, la situation pourrait être fatale.

Le signe CE indique que le module est conforme aux exigences des directives.

CONSIGNES DE SECURITE

DEFINITIONS

Les gammes de tensions dangereuses sont les suivantes : de 75 à 1500 Vcc et de 50 à 1000 Vca. Les techniciens sont des person nes qualifiées qui sont capables de monter et de faire fonc tionner un appareil, et d’y rechercher les pannes, tout en respectant les règles de sécurité. Les opérateurs, connaissant le contenu de ce guide, règlent et actionnent les boutons ou les potentiomètres au cours des manipulations ordinaires.

RECEPTION ET DEBALLAGE

Déballez le module sans l’endommager. Il est recommandé de conserver l’emballage du module tant que ce dernier n’est pas définitivement monté. A la réception du module, vérifiez que le type de module reçu correspond à celui que vous avez commandé.

ENVIRONNEMENT

N’exposez pas votre module aux rayons directs du soleil et choisissez un endroit à humidité modérée et à l’abri de la poussière, des températures élevées, des chocs et des vibrations mécaniques et de la pluie. Le cas échéant, des systèmes de ventilation permettent d’éviter qu’une pièce soit chauffée au-delà des limites prescrites pour les températures ambiantes. Tous les modules appartiennent à la catégorie d’installation Il, au degré de pollution 1 et à la classe d’isolation Il.

MONTAGE

Il est conseillé de réserver le raccordement du module aux techniciens qui connaissent les termes techniques, les avertis sements et les instructions de ce guide et qui sont capables d’appliquer ces dernières.

Si vous avez un doute quelconque quant à la manipulation du module, veuillez contacter votre distributeur local. Vous pouvez également vous adresser à PR

electronics SARL, Zac du Chêne, Activillage, 4, allée des Sorbiers, F-69673 Bron Cedex (tél. : (0) 472 140 607) ou à PR electronics A/S, Lerbakken 10, DK-8410 Rønde, Danemark (tél.:+45 86 37 26 77).

Le montage et le raccordement du module doivent être conformes à la législation nationale en vigueur pour le montage de matéri aux électriques, par exemple, diamètres des fils, fusibles de protection et implantation des modules. Les connexions des alimentations et des entrées / sorties sont décrites dans le schéma de principe de la fiche technique et sur l’étiquette de la face latérale du module.

Page 26

Les instructions suivantes s’appliquent aux modules fixes connectés en tensions dangereu ses :

Le fusible de protection doit être de 10 A au maximum. Ce dernier, ainsi que l’interrupteur général, doivent être facilement accessibles et à proximité du module. Il est recommandé de placer sur l’interupteur général une étiquette indiquant que ce dernier mettra le module hors tension.

CONDITIONS D’INSTALLATION UL :

Pour utilisation sur une surface plane d’une boîtier type 1 N’utilisez que de conducteurs de cuivre 60/75°C

Température ambiente max.................................... 60°C

Taille max. des fils, borne 41...46........................... AWG 30-16

Taille max. des fils, autres ...................................... AWG 30-12

No du fichier UL ..................................................... E248256

ETALONNAGE ET REGLAGE

Lors des opérations d’étalonnage et de réglage, il convient d’effectuer les mesures et les connexions des tensions externes en respectant les spécifications mentionnées dans ce guide. Les techniciens doivent utiliser des outils et des instruments pouvant être manipulés en toute sécurité.

MANIPULATIONS ORDINAIRES

Les opérateurs sont uniquement autorisés à régler et faire fonctionner des mo-dules qui sont solidement fixés sur des platines des tableaux, ect., afin d’écarter les risques de dommages corporels. Autrement dit, il ne doit exister aucun danger d’électrocution et le module doit être facilement accessible.

MAINTENANCE ET ENTRETIEN

Une fois le module hors tension, prenez un chiffon imbibé d’eau distillée pour le nettoyer.

LIMITATION DE RESPONSABILITE

Dans la mesure où les instructions de ce guide ne sont pas strictement respectées par le client, ce dernier n’est pas en droit de faire une réclamation auprès de PR electronics SARL, même si cette dernière figure dans l’accord de vente conclu.

DECLARATION DE CONFORMITE

En tant que fabricant

PR electronics A/S Lerbakken 10 DK-8410 Rønde

déclare que le produit suivant :

Type : 5714 Nom : Indicateur programmable á LED

correspond aux directives et normes suivantes :

La directive CEM (EMC) 2004/108/CE et les modifications subséquentes

EN 61326-1

Pour une spécification du niveau de rendement acceptable CEM (EMC)

se référer aux spécifications électriques du module.

La directive basse tension 2006/95/CE et les modifications subséquentes

EN 61010-1

Rønde, le 22 decembre 2009 Kim Rasmussen Signature du fabricant

Page 27

VU DE LA FACE AVANT ET ARRIÈRE

Figure 1: Face avant du PReview 5714

Figure 2: Face arrière du PReview 5714

INDICATEUR PROGRAMMABLE Á LED

PREVIEW 5714

• Indicateur 4 digits á LED de 14 segments

• Entrée mA, V, potentiomètre, RTD et TC

• 2 relais et une sortie analogique

• Alimentation universelle

• Programmable en façade

Application :

• Indicateur digitale de signaux courant, tension, température ou potentiomètre.

• Contrôle de procédés avec 2 paires de relais libres de potentiel et/ou une sortie analogique.

• Pour utilisation locale en milieu très humide et conçu avec une protection spéciale à l’épreuve de jets d’eau.

Caractéristiques techniques :

• Indicateur 4 digits à LED avec des digits de 13,8 mm de 14 segments. Lecture maxi. de -1 999…9 999 avec la programmation de la position de la virgule, indication d’état des relais ON/OFF.

• Grâce au clavier en façade tous les paramètres peuvent-être réglés quelle que soit l’application.

• Le PR 5714 est disponible complètement configuré.

• Des textes d’aide en huit langues peuvent être sélectionnés dans un point du menu.

• Dans les versions avec relais l’utilisateur peut réduire les temps des tests lors de son l’installation en activant ou désactivant chaque relais indépendamment du signal d’entrée.

Montage :

• Montage en face avant tableau. Un joint d’étanchéité inclus doit être maintenu entre la découpe du panneau et l’avant de l’indicateur pour obtenir une étanchéité IP65

protection spéciale à l’épreuve des jets d’eau protégeant l’indicateur de

une conditions d’utilisation sévères

(NEMA4)

. En option le PReview 5714 est disponible avec

Page 28

Signaux d’entrée :

Courant

Transmetteur 2-fils

Potentio-

mètre

Tension

Signaux de sortie :

1 2

Alimentation :

21,6...253 Vca

19,2...300 Vcc

Applications

RTD -

Connexion, fils

4 3 2

Analogique, 0/4...20 mA

1 2

2 relais

1 2

Référence de commande : 5714

Type Version 5714

Standard. . . . . . . . . . . . . . . . : A

2 relais . . . . . . . . . . . . . . . . . : B

Sortie analogique . . . . . . . . . : C

Sortie analogique et 2 relais : D

Merci de commander séparément le capot étanche. No de commande 8335.

Spécifications : Plage de température :

-20°C à +60°C

Spécifications communes :

Tension d’alimentation universelle .............. 21,6...253 Vca, 50...60 Hz ou

19,2...300 Vcc Consommation :

Type Consommation interne Consommation max. 5714A 2,2 W 2,5 W

5714B 2,7 W 3,0 W

5714C 2,7 W 3,0 W

5714D 3,2 W 3,5W

Tension d’isolation, test / opération ............ 2,3 kVca / 250 Vca

Rapport signal / bruit .................................. Min. 60 dB (0...100 kHz)

Temps de réponse (0...90%, 100...10%), programmable :

Entrée température ................................ 1...60 s

Entrée mA / V / mV ................................ 0,4...60 s

Température d’étalonnage .......................... 20...28°C

Précision, la plus grande des valeurs générales et de base :

Valeurs générales

Type

d’entrée

Précision

absolue

Coefficient de

température

Tous ≤ ±0,1% de la valeur ≤ ±0,01% de la valeur / °C

Page 29

Valeurs de base

Type

d’entrée

Précision

de base

Coefficient de

température

mA ≤ ±4 µA ≤ ±0,4 µA / °C

Volt ≤ ±20 µV ≤ ±2 µV / °C

Potentiomètre ≤ ±0,1 Ω ≤ ±0,01 Ω / °C

Pt100 ≤ ±0,2°C ≤ ±0,02°C / °C Ni100 ≤ ±0,3°C ≤ ±0,03°C / °C

Type TC :

E, J, K, L, N, T, U

Type TC : R, S,

W3, W5, LR

Type TC : B

160...400°C Type TC : B

400...1820°C

≤ ±1°C

≤ ±2°C

≤ ±4,5°C

≤ ±2°C

≤ ±0,05°C / °C

≤ ±0,2°C / °C

≤ ±0,45°C / °C

≤ ±0,2°C / °C

Immunité CEM ..................................................... < ±0,5% de la valeur

Tensions auxiliaires :

Alim. 2-fils (borne 46...45) ........................... 25...15 Vcc / 0...20 mA

Taille max. des fils, borne 41...46................ 1 x 1,5 mm

Taille max. des fils, autres ........................... 1 x 2,5 mm

fil multibrins

fils multibrins

Humidité relative.......................................... < 95% HR (sans cond.)

Dimensions (HxLxP) .................................... 48 x 96 x 120 mm

Dimensions découpe ................................. 44,5 x 91,5 mm

Degré de protection (montage tableau) ...... IP65

Poids ........................................................... 230 g

Entrée RTD et potentiomètre :

Type

d’entrée

Pt100 Ni100

Potentiométre

Temp.

min

-200°C

-60°C 10 Ω

Temp.

max.

+850°C +250°C 100 kΩ

Standard

IEC60751

DIN 43760

Entrée pour les types RTD suivant : Pt10, Pt20, Pt50, Pt100, Pt200, Pt250, Pt300, Pt400, Pt500, Pt1000 Ni50, Ni100, Ni120, Ni1000

Résistance de ligne max. par fil, RTD ......... 50 Ω

Courant de capteur, RTD ............................ Nom. 0,2 mA

Effet de la résistance de ligne

3- / 4-fils, RTD ............................................. < 0,002 Ω / Ω

Détection de rupture capteur, RTD ............. Oui

Détection de court curcuit, RTD ................. < 15 Ω

Entrée TC :

Type

B E

L N R S T U

W3 W5

Temp.

min.

0°C

-100°C

-180°C

-200°C

-180°C

-50°C

-200°C

-200°C 0°C 0°C

-200°C

Temp.

max.

+1820°C +1000°C +1200°C +1372°C

+900°C +1300°C +1760°C +1760°C

+400°C

+600°C +2300°C +2300°C

+800°C

Standard

IEC 60584-1 IEC 60584-1 IEC 60584-1 IEC 60584-1

DIN 43710 IEC 60584-1 IEC 60584-1 IEC 60584-1 IEC 60584-1

DIN 43710

ASTM E988-90 ASTM E988-90 GOST 3044-84

Compensation de soudure froide (CJC)

par capteur interne ................................. ±(2,0°C + 0,4°C * Δt)

Δt = température interne - température ambiante Détection de rupture capteur,

tous types de TC ................................... Oui

Courant de capteur :

Pendant la détection ............................. Nom. 2 µA

Si non .................................................... 0 µA

Entrée courant :

Gamme de mesure ...................................... 0...20 mA

Plages de mesure programmables ............. 0...20 et 4...20 mA

Résistance d’entrée .................................... Nom. 20 Ω + PTC 25 Ω

Détection d’erreur capteur :

interruption de la boucle 4...20 mA ...... Oui

Entrée tension :

Gamme de mesure ...................................... 0...12 Vcc

Plages de mesure programmables ............. 0...1 / 0,2...1 /

0...10 / 2...10 Vcc

Résistance d’entrée .................................... Nom. 10 MΩ

Page 30

Sorties : Affichage :

Résolution d’affichage ................................. -1999...9999 (4 chiffres)

Point décimal............................................... Programmable

Hauteur des chiffres .................................... 13,8 mm

Mise à jour indicateur .................................. 2,2 fois / s

Si l’entrée mesurée est hors de la plage

d’entrée configureée, il sera affiché : .......... Texte descriptif

Sortie courant :

Gamme de mesure (EC) .............................. 0...20 mA

Plages de mesure programmables ............. 0...20 / 4...20 /

20...0 / 20...4 mA

Charge max ................................................. 20 mA / 800 Ω / 16 Vcc

Stabilité sous charge ................................... ≤ 0,01% de l’EC / 100 Ω

Détection de rupture capteure .................... 0 / 3,5 / 23 mA / sans

NAMUR NE 43 Haut / bas d’échelle ........... 23 mA / 3,5 mA

Limite de sortie :

signal 4...20 et 20...4 mA ...................... 3,8...20,5 mA

signal 0...20 et 20...0 mA ...................... 0...20,5 mA

Limite de courant ........................................ ≤ 28 mA

Sorties relais :

Fonction de relais ........................................ Consigne

Hystérésis, en % / comptes ........................ 0,1...25% / 1...2999

Délai ON / OFF ............................................ 0...3600 s

Action en cas de rupture ............................. Ouverture / fermeture / maintien

Tension max. ............................................... 250 VRMS

Courant max. ............................................... 2 A / AC

Puissance ca max. ...................................... 500 VA

Courant max. à 24 Vcc ............................... 1 A

Approbation marine :

Det Norske Veritas, Ships & Offshore ......... Standard for Certification No. 2.4

Approbation GOST R :

VNIIM, Cert. no. ........................................... Voir www.prelectronics.fr

Agréments et homologations : Standard :

CEM 2004/108/CE ...................................... EN 61326-1

DBT 2006/95/CE ......................................... EN 61010-1

UL, Standard for Safety .............................. UL 508

Détection erreur capteur / hors d’échelle:

Variantes : Configuration Détection erreur capteur :

5714A Toujours : ON

5714B

5714C

5714D

En dépassement de l’echelle définie du convertisseur A/D ou des standards températures.

Entrée Plage Indication Limite

VOLT

CURR 0..20 mA / 4..20 mA

POTM -

TEMP TC / RTD

Entrée Entrée Indication Limite CURR Rupture de boucle (4..20mA) SE.BR <= 3,6 mA; > = 21 mA

TEMP

Entrée Entrée Indication Limite

CURR Tous

VOLT Tous

POTM -

Différentes vérifications erreur capteur dans les 5714 :

ERR1=NONE, ERR2=NONE : OFF

Autre : ON

O.ERR=NONE : OFF

ERR1=NONE, ERR2=NONE, O.ERR=NONE : OFF

Pas de SE.SH pour Pt10, Pt20 et Pt50

Affichage en dessous du mini. / au-dessus du maxi. (-1.9.9.9, 9.9.9.9) :

Autre : ON

Indication de dépassement d’echelle (IN.LO, IN.HI) :

0..1 V / 0,2..1 V

0..10 V / 2..10 V

Détection erreur capteur (SE.BR, SE.SH) :

TC SE.BR > ca. 750 kohm / (1,25V)

RTD, 2-fils

RTD, 3-fils

RTD, 4-fils

IN.LO < -25 mV IN.HI > 1,2 V IN.LO < -25 mV IN.HI > 12 V IN.LO < -1,05 mA IN.HI > 25,05 mA IN.LO < -0,5% IN.HI > 100,5% IN.LO < plage de température IN.HI > plage de température

SE.BR > ca. 15 kohm SE.SH < ca. 15 ohm SE.BR > ca. 15 kohm SE.SH < ca. 15 ohm SE.BR > ca. 15 kohm SE.SH < ca. 15 ohm

-1.9.9.9 Indication <-1999

9.9.9.9 Indication >9999

-1.9.9.9 Indication <-1999

9.9.9.9 Indication >9999

-1.9.9.9 Indication <-1999

9.9.9.9 Indication >9999

Page 31

Vérification de la communication entre l’UC / ADC HW.ER Erreur permanente l’ADC Vérification de la compensation interne CSF CJ.ER Défaut capteur CJC Vérification complète de la mémoire RAM RA.ER Vérification complète l’EEprom EE.ER

! Les indications d’erreur clignotent toutes les secondes. Un texte d’aide explique l’erreur.

Recherche erreurs Indication Causes des erreurs

Indication erreur matériel

Erreur dans la mémoire

Erreur dans l’EEprom

RAM

CONNEXIONS

Entrées :

RTD, 2-fils

RTD, 3-fils RTD, 4-fils

41 42 43 44 45 4641 42 43 44 45 4641 42 43 44 45 46

SCHÉMA DE PRINCIPE

Alimentation

21,6...253 Vcaou19,2...300 Vcc

Alimentation

I+

Masse

Sortie

1 2 3 4

Commun

Relais 1 N.O.

Relais 1 N.F.

Commun

2122232425

Relais 2 N.O.

Relais 2 N.F.

41 42 43 44 45 46 41 42 43 44 45 46 41 42 43 44 45 46

TC Transmetteurs 2-fils Courant

PotentiomètreTension

41 42 43 44 45 46 41 42 43 44 45 46

Sorties :

Alimentation :

31 32

Courant Relais

11 12

21 22 23 24 25 26

Alimentation 2-fils

> 15 Vcc

Version D

CPU

EEPROM

5714

0,2 mA

Entrée +,

20 Ω

PTC

CSF

fils

RTD,

Potm.

int.

TC+V

4 3 2

Entrée masse

Page 32

Power up

1.2

1 2

50.0

F.SET

1 2

REL1 REL2

1.0

Maintien

1.1

PASS

1 2

0000 9999

1 2

CURR3RANG

Au menu

1.0

LANG

1 2

DE_DK ES_FR IT_SE UK_CZ

VOLT3RANG

POTM

TEMP TYPE

1.0 = Etat défaut

1.1 = Seulement si l’indicateur est protégé par un mot de passe

1.2 = Seulement si le Réglage Rapide est activé

1.3 = Réglage Rapide et test des relais bloqués aux mots de passe 5000...9999.

1.4 = Pas de sorties relais

1.5 = Ne vaut pas pour les signaux d’entrée :Potentiomètre, 0...20 mA et tension

1.6 = Pas de sortie analogique

1.7 = Seulement pour entrée température

606160

1.3

SETP

1 2

-1999

9999

/OFF

DEC.P

1 2

1111

1.1.1.1

1 2

4-20 0-20

1 2

0-10 2-10

0.2-1

0.0-1

CA.LO CA.HI

1 2

YES

1 2

Réglage rapide des consignes

et test des relais

1 Incrémentation de la consigne 2 Décrémentation de la consigne

3 Sauvegarde des valeur et sorti du menu 1 et 2 simultanément = le relais change d’état

1.4

DI.LO REL .U

1 2

a999

9999

DI.HI

1 2

a999

9999

1 2

PERC

DISP

1 2

YES

TC.B TC.E TC.J TC.K TC.L

TC.N TC.R TC.S TC.T TC.U

PT.TYTCCON.W

1 2

1000

NI.TY CON.W

1 2

1000

TC.TY

1 2

TC.W3 TC.W5 TC.LR

1 2

4W 3W 2W

DEC.P

1 2

1111

111.1

UNIT

1 2

DIAGRAMME DE PROGRAMMATION

Si aucune touche n’est actionnée pendant une période de 2 minutes, l’affichage retourne sur l’état défaut 1.0 sans sauvegarde des modifications éventuelles apportées à la configuration.

1 Incrémenter la valeur / choisir paramètre suivant 2 Décrémenter la valeur / choisir paramètre précédent 3 Valider les valeurs choisies et procéder au menu suivant Maintien de 3 Retour au menu précédent / retour au menu 1.0 sans sauvegarde

HYS1

1 2

2999

HYS2

1 2

2999

O.ERR

1 2

3.5mA 0mA

23mA NONE

1.5

ERR1

1 2

HOLD ACTI DEAC NONE

ERR2

1 2

HOLD ACTI DEAC NONE

ON.DE

1 2

0000 3600

ON.DE

1 2

0000 3600

1.6

RESP

1 2

60.0

0.0

E.PAS

1 2

YES

Retour au menu 1.0

OF.DE

N.PAS

----

1 2

0000 3600

1 2

0000 3600

1 2

0000 9999

1.6

1.4

REL.1

1 2

SET

SKIP

OFF

REL.2

1 2

SET

SKIP

OFF

1.6

A.OUT

1 2

4-20 0-20 20-4 20-0

SETP

1 2

a999

9999

SETP

1 2

a999

9999

O.LO

1 2

a999

9999

ACT1

1 2

INCR

DECR

ACT2

1 2

INCR DECR

O.HI

1 2

a999 9999

1.51.7 1.7

Page 33

LE MENU DÉROULANT

Affichaeur en état défaut xxxx, erreur hardware : SE.BR --> RUPTURE CAPTEUR SE.SH --> COURTCIRCUIT CAPTEUR IN.HI --> VALEUR ENTREE HAUTE HORS SPEC. IN.LO --> VALEUR ENTREE BASSE HORS SPEC.

9.9.9.9 --> AFFICHAGE HORS ECHELLE HAUTE

-1.9.9.9 --> AFFICHAGE HORS ECHELLE BASSE HW.ER --> ERREUR HARDWARE EE.ER --> ERREUR EEPROM -

VERIFIER CONFIGURATION

RA.ER --> ERREUR MEMOIRE RAM CJ.ER --> ERREUR CAPTEUR CSF

Réglage rapide des consignes (réglage permis) : F.SET REL1 --> MENU REGLAGE RAPIDE -

CHOIX RELAIS

REL2 -->

SETP

xxxx --> CONSIGNE RELAIS - OK POUR SAUVEGARDER

Réglage rapide des consignes (réglage non permis) : SETP

xxxx --> CONSIGNE RELAIS - LECTURE SEULEMENT

Menus de configuration : LANG

PASS xxxx --> ENTRER MOT DE PASSE CORRECT

IN C.LIN* --> TEXTE INTRODUIT PAR L’UTILISATEUR EN PRESET CURR --> ENTREE COURANT VOLT --> ENTREE TENSION POTM --> ENTREE POTENTIOMETRIQUE TEMP --> ENTREE TEMPERATURE

RANG Quand courant est sélectionné :

0-20 --> PLAGE D’ENTREE EN mA 4-20 --> PLAGE D’ENTREE EN mA

RANG Quand volt est sélectionné :

0-10 --> PLAGE D’ENTREE EN VOLT 2-10 --> PLAGE D’ENTREE EN VOLT

0.0-1 --> PLAGE D’ENTREE EN VOLT

0.2-1 --> PLAGE D’ENTREE EN VOLT

CA.LO YES --> CALIBRATION POSITION BASSE POTENTIOMETRE NO --> CALIBRATION POSITION BASSE POTENTIOMETRE

CA.HI YES --> CALIBRATION POSITION HAUTE POTENTIOMETRE NO --> CALIBRATION POSITION HAUTE POTENTIOMETRE

DEC.P 1111 --> POSITION DU POINT DECIMAL

111.1 --> POSITION DU POINT DECIMAL

11.11 --> POSITION DU POINT DECIMAL

1.111 --> POSITION DU POINT DECIMAL

DI.LO xxxx --> AFFICHAGE BAS D’ECHELLE

DI.HI --> xxxx --> AFFICHAGE HAUT D’ECHELLE

REL.U PERC --> REGLAGE DES CONSIGNES EN POURCENTAGE DISP --> REGLAGE CONSIGNES EN VALEUR D’AFFICHAGE

TYPE PT --> SELECTIONNER TYPE DE CAPTEUR PT NI --> SELECTIONNER TYPE DE CAPTEUR NI TC --> SELECTIONNER TYPE DE CAPTEUR TC

PT.TY 10 --> SELECTIONNER TYPE DE CAPTEUR PT 20 --> SELECTIONNER TYPE DE CAPTEUR PT 50 --> SELECTIONNER TYPE DE CAPTEUR PT 100 --> SELECTIONNER TYPE DE CAPTEUR PT 200 --> SELECTIONNER TYPE DE CAPTEUR PT 250 --> SELECTIONNER TYPE DE CAPTEUR PT 300 --> SELECTIONNER TYPE DE CAPTEUR PT 400 --> SELECTIONNER TYPE DE CAPTEUR PT 500 --> SELECTIONNER TYPE DE CAPTEUR PT 1000 --> SELECTIONNER TYPE DE CAPTEUR PT

NI.TY 50 --> SELECTIONNER TYPE DE CAPTEUR NI 100 --> SELECTIONNER TYPE DE CAPTEUR NI 120 --> SELECTIONNER TYPE DE CAPTEUR NI 1000 --> SELECTIONNER TYPE DE CAPTEUR NI

CONN Quand capteurs Pt / Ni sont sélectionnés : 2W --> SELECT. CONNEXION CAPTEUR 2-FILS 3W --> SELECT. CONNEXION CAPTEUR 3-FILS 4W --> SELECTI. CONNEXION CAPTEUR 4-FILS

TC.TY TC. B --> SELECTIONNER TYPE DE CAPTEUR TC TC. E --> SELECTIONNER TYPE DE CAPTEUR TC TC. J --> SELECTIONNER TYPE DE CAPTEUR TC TC. K --> SELECTIONNER TYPE DE CAPTEUR TC TC. L --> SELECTIONNER TYPE DE CAPTEUR TC TC. N --> SELECTIONNER TYPE DE CAPTEUR TC TC. R --> SELECTIONNER TYPE DE CAPTEUR TC TC. S --> SELECTIONNER TYPE DE CAPTEUR TC TC. T --> SELECTIONNER TYPE DE CAPTEUR TC TC. U --> SELECTIONNER TYPE DE CAPTEUR TC TC.W3 --> SELECTIONNER TYPE DE CAPTEUR TC TC.W5 --> SELECTIONNER TYPE DE CAPTEUR TC TC.LR --> SELECTIONNER TYPE DE CAPTEUR TC

DEC.P Quand température est sélectionné : 1111 --> POSITION DU POINT DECIMAL

111.1 --> POSITION DU POINT DECIMAL

UNIT °C --> AFFICHAGE ET CONFIG. RELAIS EN CELSIUS °F --> AFFICHAGE ET CONFIG. RELAIS EN FAHRENHEIT

REL1 SET --> ENTRER CONSIGNE RELAIS 1 SKIP --> PASSER CONFIGURATION RELAIS 1 OFF --> RELAIS 1 INACTIF

SETP xxxx --> CONSIGNE RELAIS

ACT1 INCR --> ACTION CROISSANTE DECR --> ACTION DECROISSANTE

HYS1 xxxx --> HYSTERESIS RELAIS

ERR1 HOLD --> MAINTIEN POS. REL. EN CAS D’ERREUR ACTI --> ACTIVER LE RELAIS EN CAS D’ERREUR DEAC --> DESACTIVER RELAIS EN CAS D’ERREUR NONE --> ACTION NONDEFINIE EN CAS D’ERREUR

ON.DE xxxx --> DELAI ACTIVATION RELAIS EN SEC.

OF.DE xxxx --> DELAI DESACTIVATION RELAIS EN SEC.

REL2 SET --> ENTRER CONSIGNE RELAIS 2 SKIP --> PASSER CONFIGURATION RELAIS 2 OFF --> RELAIS 2 INACTIF

SETP xxxx --> CONSIGNE RELAIS

ACT2 INCR --> ACTION CROISSANTE DECR --> ACTION DECROISSANTE

HYS2 xxxx --> HYSTERESIS RELAIS

ERR2 HOLD --> MAINTIEN POS. REL. EN CAS D’ERREUR ACTI --> ACTIVER LE RELAIS EN CAS D’ERREUR DEAC --> DESACTIVER RELAIS EN CAS D’ERREUR NONE --> ACTION NONDEFINIE EN CAS D’ERREUR

ON.DE xxxx --> DELAI ACTIVATION RELAIS EN SEC.

OF.DE xxxx --> DELAI DESACTIVATION RELAIS EN SEC.

A.OUT 0-20 --> PLAGE DE SORTIE EN mA 4-20 --> PLAGE DE SORTIE EN mA 20-0 --> PLAGE DE SORTIE EN mA 20-4 --> PLAGE DE SORTIE EN mA

O.LO xxxx --> VAL. POUR 0 POUR 100 DE LA SORTIE

O.HI xxxx --> VAL. POUR 100 POUR 100 DE LA SORTIE

O.ERR 23 mA --> NAMUR NE43 HAUT EN CAS D’ERREUR 3,5 mA --> NAMUR NE43 BAS EN CAS D’ERREUR 0mA --> BAS D’ECHELLE EN CAS D’ERREUR NONE --> ACTION NONDEFINIE EN CAS D’ERREUR

RESP xxx,x --> TEMPS DE REPONSE SORTIE ANALOG. EN SEC.

E.PAS NO --> ACTIVER LA PROTECTION PAR MOT DE PASSE YES --> ACTIVER LA PROTECTION PAR MOT DE PASSE

N.PAS xxxx --> ENTRER LE NOUVEAU MOT DE PASSE

Page 34

CONFIGURATION /

MODE DE FONCTIONNEMENT DES TOUCHES

Information concernant le diagramme de programmation

Généralités :

Lors de la configuration de l’indicateur vous êtes guidés tout au long des

paramètres du menu ; ainsi vous pouvez choisir le réglage qui correspond à votre application. Pour chaque menu il y a un texte d’aide automatique qui défile au bout de 5 secondes si aucune touche n’est activée.

La configuration se fait à l’aide de 3 touches.

1 incrémenter la valeur numérique ou choisir le paramètre suivant. 2 décrémenter la valeur numérique ou choisir le paramètre précédent. 3 valider les valeurs choisies et fin du menu.

Si une fonction n’existe pas dans l’appareil (ex. relais d’alarme) tous les para-

mètres de cette fonction sont rendus inactif pour rendre l’appareil convivial et

facile à programmer. Une fois la configuration terminée et sauvegardée, l’appareil affichera «----». En appuyant et en maintenant la touche

précédent ou sur état défaut (1.0) sans changer de valeurs ou de paramètres. Si aucune touche n’est actionnée pendant 2 minutes l’affichage retourne sur

état défaut (1.0) sans aucune sauvegarde des modifications éventuelles

apportées à la configuration.

Information complémentaire :

Réglage rapide des consignes et test des relais : Ce menu permet de

changer rapidement les consignes et de tester le fonctionnement des relais. En appuyant sur les touches

1 et 2 simultanément, l’état des relais change –

Ce changement est visible grâce aux diodes en face avant de l’indicateur. En appuyant sur la touche En appuyant sur la touche

3 le changement de consigne est sauvegardé. 3 pour plus de 0,5 second, l’indicateur retourne sur

l’état défaut sans aucune modification de la consigne.

Protection par mot de passe :

En utilisant un mot de passe vous empêchez l’accès aux paramètres et au menu.

Il y a deux niveaux de protection possible. Un mot de passe entre 0000…4999

vous permet d’accéder au réglage rapide et au test des relais. (L’accès a toutes

les autres parties du menu est bloqué). Un mot de passe entre 5000…9999

empêche l’accès à tout le menu ainsi qu’au réglage rapide et au test des relais.

(Les consignes sont alors uniquement visibles). En utilisant le mot de passe

usine 2008, toute la configuration redevient accessible.

3 l’afficheur retourne au menu

Illustration graphique de l’action de relais consigne :

100

Action de relais : Montante Action de relais : Décroissante

Consigne = 50

Hystérésis = 10

Off N.O. Off N.O.On N.O.

101020

Off N.C.On N.C. On N.C.

3030404050

606070

80809090100

100

Hystérésis = 10

Consigne = 50

Off N.O. Off N.O.

On N.C. On N.C.

101020

On N.O.

Off N.C.

3030404050

606070

80809090100

Page 35

PROGRAMMIERBARE LED ANZEIGE

PREVIEW 5714

INHALTSVERZEICHNIS

Warnung ............................................................................. 68

Sicherheitsregeln ................................................................ 69

Konformitätserklärung ........................................................ 71

Front- und Rückseiten-Layout ........................................... 72

Verwendung ........................................................................ 73

Technische Merkmale ......................................................... 73

Montage ............................................................................. 73

Anwendungen .................................................................... 74

Bestellangaben ................................................................... 75

Elektrische Daten ............................................................... 75

Fühlerfehlererkennung ........................................................ 79

Anschlüsse ......................................................................... 80

Blockdiagramm .................................................................. 81

Flussdiagramm ................................................................... 82

Die Laufschrift .................................................................... 84

Konfiguration / Bedienung der Funktionstasten ................ 86

Graphische Abbildung der Relaisfunktion Sollwert ........... 87

Page 36

WARNUNG

Dieses Modul ist für den Anschluss an lebensgefährliche elektrische Spannungen gebaut. Missachtung dieser Warnung kann zu schweren Verletzungen oder mechanischer Zerstörung

ALLGE-

MEINES

führen. Um eine Gefährdung durch Stromstöße oder Brand zu vermeiden müssen die Sicherheitsregeln des Handbuches eingehalten, und die Anweisungen befolgt werden. Die Spezifikationswerte dürfen nicht überschritten werden, und das Modul darf nur gemäß folgender Beschreibung benutzt werden. Das Handbuch ist sorgfältig durchzulesen, ehe das Modul in Gebrauch genommen wird. Nur qualifizierte Personen (Techniker) dürfen dieses Modul installieren. Wenn das Modul nicht wie in diesem Handbuch beschrieben benutzt wird, werden die Schutzeinrichtungen des Moduls beeinträchtigt.

WARNUNG

Vor dem abgeschlossenen festen Einbau des Moduls darf daran keine gefährliche Spannung angeschlossen werden, und

GEFÄHR-

LICHE

SPANNUNG

folgende Maßnahmen sollten nur in spannungslosem Zustand des Moduls und unter ESD-sicheren Verhältnisse durchgeführt werden: Fehlersuche im Modul.

Reparaturen des Moduls dürfen nur von PR electronics A/S vorgenommen werden.

ZEICHENERKLÄRUNGEN

Dreieck mit Ausrufungszeichen: Warnung / Vorschrift. Vorgänge, die

zu lebensgefährlichen Situationen führen können.

Die CE-Marke ist das sichtbare Zeichen dafür, dass das Modul die Vorschriften erfüllt.

SICHERHEITSREGELN

DEFINITIONEN: Gefährliche Spannungen sind definitionsgemäß die Bereiche: 75...1500 Volt

Gleichspannung und 50...1000 Volt Wechselspannung. Techniker sind qualifizierte Personen, die dazu ausgebildet oder angelernt sind, eine Installation, Bedienung oder evtl. Fehlersuche auszuführen, die sowohl technisch als auch sicherheitsmäßig vertretbar ist. Bedienungspersonal sind Personen, die im Normalbetrieb mit dem Produkt die Drucktasten oder Potentiometer des Produktes einstellen bzw. bedienen und die mit dem Inhalt dieses Handbuches vertraut gemacht wurden.

EMPFANG UND AUSPACKEN:

Packen Sie das Gerät aus, ohne es zu beschädigen, und kontrollieren Sie beim Empfang, ob der Gerätetyp Ihrer Bestellung entspricht. Die Verpackung sollte beim Gerät bleiben, bis dieses am endgültigen Platz montiert ist.

UMGEBUNGSBEDINGUNGEN:

Direkte Sonneneinstrahlung, starke Staubentwicklung oder Hitze, mechanische Erschütterungen und Stöße sind zu vermeiden; das Modul darf nicht Regen oder starker Feuchtigkeit ausgesetzt werden. Bei Bedarf muss eine Erwärmung, welche die angegebenen Grenzen für die Umgebungstemperatur überschreitet, mit Hilfe eines Kühlgebläses verhindert werden. Alle Module gehören der Installationskategorie II, dem Verschmutzungsgrad 1 und der Isolationsklasse II an.

INSTALLATION:

Das Modul darf nur von Technikern angeschlossen werden, die mit den technischen Ausdrücken, Warnungen und Anweisungen im Handbuch vertraut sind und diese befolgen.

Sollten Zweifel bezüglich der richtigen Handhabung des Gerätes bestehen, sollte man mit dem Händler vor Ort Kontakt aufnehmen. Sie können aber auch direkt mit PR electronics GmbH, Im Erlengrund 26, D-46149 Oberhausen,

(Tel.: (0) 208 62 53 09-0) oder mit PR electronics A/S, Lerbakken 10, DK-8410 Rønde, Dänemark (Tel. : +45 86 37 26 77) Kontakt aufnehmen.

Die Installation und der Anschluss des Moduls haben in Übereinstimmung mit den geltenden Regeln des jeweiligen Landes bez. der Installation elektrischer Apparaturen zu erfolgen, u.a. bezüglich Leitungsquerschnitt, (elektrischer) VorAbsicherung und Positionierung.

Page 37

Eine Beschreibung von Eingangs- / Ausgangs- und Versorgungsanschlüssen befindet sich auf dem Blockschaltbild und auf dem seitlichen Schild. Für Module, die dauerhaft an eine gefährliche Spannung angeschlossen sind, gilt:

Die maximale Größe der Vorsicherung beträgt 10 A und muss zusammen mit einem Unterbrecherschalter leicht zugänglich und nahe am Modul angebracht sein. Der Unterbrecherschalter soll derart gekennzeichnet sein, dass kein Zweifel darüber bestehen kann, dass er die Spannung für das Modul unterbricht.

UL-EINBAUVORSCHRIFTEN:

Für anwendung auf eine ebene Flache eines Typ 1 Gehäuses Nur 60/75°C Kupferleiter anwenden

Max. Umgebungstemperatur ......................... 60°C

Max. Leitungsquerschnitt, Klemme 41...46 ... AWG 30-16

Max. Leitungsquerschnitt, übrige................... AWG 30-12

UL Dateinummer ............................................ E248256

KALIBRIERUNG UND JUSTIERUNG:

Während der Kalibrierung und Justierung sind die Messung und der Anschluss externer Spannungen entsprechend diesem Handbuch auszuführen, und der Techniker muss hierbei sicherheitsmäßig einwandfreie Werkzeuge und Instrumente benutzen.

BEDIENUNG IM NORMALBETRIEB:

Das Bedienungspersonal darf die Module nur dann einstellen oder bedienen, wenn diese auf vertretbare Weise in Schalttafeln o. ä. fest installiert sind, so dass die Bedienung keine Gefahr für Leben oder Material mit sich bringt. D. h., es darf keine Gefahr durch Berührung bestehen, und das Modul muss so plaziert sein, dass es leicht zu bedienen ist.

REINIGUNG:

Das Modul darf in spannungslosem Zustand mit einem Lappen gereinigt werden, der mit destilliertem Wasser leicht angefeuchtet ist.

HAFTUNG:

In dem Umfang, in welchem die Anweisungen dieses Handbuches nicht genau eingehalten werden, kann der Kunde PR electronics gegenüber keine Ansprüche geltend machen, welche ansonsten entsprechend der eingegangenen Verkaufsvereinbarungen existieren können.

KONFORMITÄTSERKLÄRUNG

Als Hersteller bescheinigt

PR electronics A/S Lerbakken 10 DK-8410 Rønde

hiermit für das folgende Produkt:

Typ: 5714 Name: Programmierbare LED Anzeige

die Konformität mit folgenden Richtlinien und Normen:

Die EMV Richtlinien 2004/108/EG und nachfolgende Änderungen

EN 61326-1

Zur Spezifikation des zulässigen Erfüllungsgrades, siehe die Elektrische

Daten des Moduls.

Die Niederspannungsrichtlinien 2006/95/EG und nachfolgende Änderungen

EN 61010-1

Rønde, 22. Dezember 2009 Kim Rasmussen Unterschrift des Herstellers

Page 38

FRONT- UND RÜCKSEITEN-LAYOUT

Bild 1: Front der PReview 5714

Bild 2: Rückseite der PReview 5714

PROGRAMMIERBARE LED ANZEIGE

PREVIEW 5714

• 4-stellige 14 Segment LED Anzeige

• Eingang für mA, V, Potentiometer, WTH und TE

• 2 Relais und Analogausgang

• Universelle Versorgungsspannung

• Frontprogrammierbar

Applikation:

• Digitale Anzeige für Strom-, Spannung-, Temperatur oder Potentiometersignale.

• Prozesssteuerung mit 2 Paaren von potentialfreien Relais und / oder Analogausgang.

• Vorort Anzeige unter extrem feuchten Bedingungen mit einem speziellen Spritzwassergeschützten Gehäuse.

Technische Merkmale:

• 4-stelliges Display mit 13,8 mm 14 Segmentanzeige. Max. Anzeigebereich -1999…9999 mit programmierbarer Dezimalstelle, Relais Schaltzustandsanzeige ON / OFF.

• Mit den Fronttasten können alle Parameter für jede Applikation eingestellt werden.

• Das PR5714 ist, entsprechend der angegebenen Spezifikation, komplett vorkonfiguriert erhältlich, fertig zur Prozesssteuerung und Visualisierung.

• Die Sprache für den Hilfetext kann im Menü aus 8 Sprachen ausgewählt werden.

• In der Ausführung mit Relaisausgängen kann der Anwender die Inbetriebnahmezeit durch die Aktivierung/Deaktivierung jedes Relais unabhängig vom Eingangssignal minimieren.

Montage:

• Um die Schutzart IP65 (NEMA4) beim Fronttafeleinbau zu erhalten, muss die mitgelieferte Dichtung zwischen dem Ausschnitt und dem Display montiert werden. Als Zubehör für das PReview 5714 ist ein speziell entwickeltes Spritzwassergeschütztes Gehäuse für extremen Einsatzbedingungen erhältlich.

Page 39

Eingangssignale:

Strom

2-Draht-Umformer

Potentio-

meter

Span-

nung

Ausgangssignale:

1 2

Versorgung:

21,6...253 VAC

oder

19,2...300 VDC

Anwendungen

WTH -

Verbindung, Leiter

4 3 2

Analog, 0/4...20 mA

1 2

2 Relais

1 2

Bestellangaben: 5714

Typ Version

5714

Standard. . . . . . . . . . . . . . . . : A

2 Relais. . . . . . . . . . . . . . . . . : B

Analogausgang. . . . . . . . . . . : C

Analogausgang und 2 Relais : D

NB: Das Spritzwassergeschützte Gehäuse bitte gesondert bestellen (Nr. 8335).

Elektrische Daten: Spezifikationsbereich:

-20°C bis +60°C

Allgemeine Daten:

Universelle Versorgungsspannung .............. 21,6...253 VAC, 50...60 Hz oder

19,2...300 VDC Verbrauch:

Typ Eigenverbrauch Max. Verbrauch 5714A 2,2 W 2,5 W

5714B 2,7 W 3,0 W

5714C 2,7 W 3,0 W

5714D 3,2 W 3,5W

Isolationsspannung, Test / Betrieb .............. 2,3 kVAC / 250 VAC

Signal- / Rauschverhältnis .......................... Min. 60 dB (0...100 kHz)

Ansprechzeit (0...90%, 100...10%), programmierbar:

Temperatureingang ................................ 1...60 s

mA- / V- / mV-Eingang .......................... 0,4...60 s

Kalibrierungstemperatur .............................. 20...28°C

Genauigkeit: Der höhere Wert der allgemeinen Werte oder Grundwerte:

Allgemeine Werte

Eingangsart

Absolute

Genauigkeit

Temperatur-

koeffizient

Alle ≤ ±0,1% v. Messw. ≤ ±0,01% v. Messw. / °C

Page 40

Grundwerte

Eingangsart

Grund-

genauigkeit

Temperatur-

koeffizient

mA ≤ ±4 µA ≤ ±0,4 µA / °C

Volt ≤ ±20 µV ≤ ±2 µV / °C

Potentiometer ≤ ±0,1 Ω ≤ ±0,01 Ω / °C

Pt100 ≤ ±0,2°C ≤ ±0,02°C / °C Ni100 ≤ ±0,3°C ≤ ±0,03°C / °C

TE-Typ:

E, J, K, L, N, T, U

TE-Typ: R, S,

W3, W5, LR

TE-Typ: B

160...400°C TE-Typ: B

400...1820°C

≤ ±1°C

≤ ±2°C

≤ ±4,5°C

≤ ±2°C

≤ ±0,05°C / °C

≤ ±0,2°C / °C

≤ ±0,45°C / °C

≤ ±0,2°C / °C

EMV Störspannungseinfluss ............................... < ±0,5% v. Messwert

Hilfsspannungen:

2-Draht-Versorgung (Klemme 46...45) ........ 25...15 VDC / 0...20 mA

Leitungsquerschnitt (max.), Klemme 41..46 . 1 x 1,5 mm

Leitungsquerschnitt (max.), übrige .............. 1 x 1,5 mm

Litzendraht

Relative Luftfeuchtigkeit .............................. < 95% RF (nicht kond.)

Abmessungen (HxBxt) ................................. 48 x 96 x 120 mm

Abmessungen vom Ausschnitt ................... 44,5 x 91,5 mm

Schutzart (Fronteinbau) ............................... IP65

Gewicht ....................................................... 230 g

WTH- und Potentiometereingang:

Eingangs-

art

Pt100 Ni100

Potentiometer

Min.

Wert

-200°C

-60°C 10 Ω

Max. Wert

+850°C +200°C 100 kΩ

Norm

IEC60751

DIN 43760

Eingang für WTH-Typen: Pt10, Pt20, Pt50, Pt100, Pt200, Pt250, Pt300, Pt400, Pt500, Pt1000 Ni50, Ni100, Ni120, Ni1000

Max. Kabelwiderstand pro Leiter, WTH ...... 50 Ω

Fühlerstrom, WTH ....................................... Nom. 0,2 mA

Wirkung des Leitungswiderstandes

(3- / 4-Leiter), WTH ..................................... < 0,002 Ω / Ω

Fühlerfehleranzeige, WTH ........................... Ja

Kurzschlusserkennung, WTH ...................... < 15 Ω

TE-Eingang:

Typ

B E

L N R S T U

W3 W5

Min. Wert

0°C

-100°C

-180°C

-200°C

-180°C

-50°C

-200°C

-200°C 0°C 0°C

-200°C

Max. Wert

+1820°C +1000°C +1200°C +1372°C

+900°C +1300°C +1760°C +1760°C

+400°C

+600°C +2300°C +2300°C

+800°C

Norm

IEC 60584-1 IEC 60584-1 IEC 60584-1 IEC 60584-1

DIN 43710 IEC 60584-1 IEC 60584-1 IEC 60584-1 IEC 60584-1

DIN 43710

ASTM E988-90 ASTM E988-90 GOST 3044-84

Vergleichstellungskompensation (CJC)

via interner Fühler .................................. ±(2,0°C + 0,4°C * Δt)

Δt = interne Temperatur - Umgebungstemperatur

Fühlerfehlererkennung, alle TE-Typen ......... Ja< ±1,0 °C

Fühlerfehlerstrom:

Bei Erkennung ....................................... Nom. 2 µA

Sonst ..................................................... 0 µA

Stromeingang:

Messbereich ................................................ 0...20 mA

Programmierbare Messbereiche ................. 0...20 und 4...20 mA

Eingangswiderstand: ................................... Nom. 20 Ω + PTC 25 Ω

Fühlerfehlererkennung:

Schleifenunterbrechung 4...20 mA ........ Ja

Spannungseingang:

Messbereich ................................................ 0...12 VDC

Programmierbare Messbereiche ................. 0...1 / 0,2...1 /

0...10 / 2...10 VDC

Eingangswiderstand .................................... Nom. 10 MΩ

Page 41

Ausgänge: Display:

Displayanzeige ............................................ -1999...9999 (4 Ziffern)

Kommastellung ........................................... Programmierbar

Ziffernhöhe .................................................. 13,8 mm

Displayaktualisierung................................... 2,2 mal / s

Eingang außerhalb des

Eingangsbereichs wird angezeigt mit ......... Beschreibenden Texten

Stromausgang:

Signalbereich (Spanne) ............................... 0...20 mA

Programmierbare Signalbereiche ................ 0...20 / 4...20 /

20...0 / 20...4 mA

Belastung max ............................................ 20 mA / 800 Ω / 16 VDC

Belastungsstabilität ..................................... ≤ 0,01% d. Messsp. / 100 Ω

Fühlerfehlererkennung ................................. 0 / 3,5 / 23 mA / keine

NAMUR NE 43 Up- / Downscale ................ 23 mA / 3,5 mA

Strombegrenzung ........................................ ≤ 28 mA

Relaisausgänge:

Relaisfunktionen .......................................... Sollwert

Hysterese, in % / Zähleinheiten .................. 0,1...25% / 1...2999

On- / Off-Verzögerung ................................. 0...3600 s

Fühlerfehlerbetätigung ................................ Schließen / Öffnen / Halten

Maximalspannung ....................................... 250 VRMS

Maximalstrom .............................................. 2 A / AC

Max. Wechselstromleistung ........................ 500 VA

Maximalstrom bei 24 VDC .......................... 1 A

Marine-Zulassung:

Det Norske Veritas, Ships & Offshore ......... Standard for Certification No. 2.4

GOST R Zulassung:

VNIIM, Cert. no. ........................................... Siehe www.prelectronics.de

Eingehaltene Richtlinien: Norm:

EMV 2004/108/EG ....................................... EN 61326-1

LVD 2006/95/EG .......................................... EN 61010-1

UL, Standard for Safety .............................. UL 508

Fühlerfehlererkennung / Fühlerfehlererkennung ausserhalb des Bereichs:

Variante: Konfiguration Fühler Fehlererkennung:

5714A Immer: ON

5714B

5714C

ERR1=NONE, ERR2=NONE, O.ERR=NONE: OFF

5714D

Bei verlassen des gewählten Bereichs des A/D Wandlers oder des Polynoms.

Eingang Bereich Anzeige Grenze

VOLT

CURR 0...20 mA / 4...20 mA

POTM -

TEMP TE / RTD

Eingang Bereich Anzeige Grenze

CURR Schleife unterbrochen (4..20mA) SE.BR <= 3,6 mA; > = 21 mA

TEMP

Eingang Bereich Anzeige Grenze

CURR Alle

VOLT Alle

POTM -

Kein SE.SH für Pt10, Pt20 und Pt50

Sensorfehler Prüfung der 5714 Varianten

ERR1=NONE, ERR2=NONE: OFF

Sonst: ON

O.ERR=NONE: OFF

Sonst: ON

Außerhalb des Bereichs Anzeige (IN.LO, IN.HI):

0...1 V / 0,2...1 V

0...10 V / 2...10 V

Fühlerfehlererkennnug (SE.BR, SE.SH):

TE SE.BR > ca. 750 kohm / (1,25 V)

WTH, 2-Draht

WTH, 3-Draht

WTH, 4-Draht

Display Anzeige unter min. / über max. (-1.9.9.9, 9.9.9.9):

IN.LO < -25 mV IN.HI > 1,2 V IN.LO < -25 mV IN.HI > 12 V IN.LO < -1,05 mA IN.HI > 25,05 mA IN.LO < -0,5% IN.HI > 100,5% IN.LO < Temperaturbereich IN.HI > Temperaturbereich

SE.BR > ca. 15 kohm SE.SH < ca. 15 ohm SE.BR > ca. 15 kohm SE.SH < ca. 15 ohm SE.BR > ca. 15 kohm SE.SH < ca. 15 ohm

-1.9.9.9 Display Anzeige <-1999

9.9.9.9 Display Anzeige >9999

-1.9.9.9 Display Anzeige <-1999

9.9.9.9 Display Anzeige >9999

-1.9.9.9 Display Anzeige<-1999

9.9.9.9 Display Anzeige >9999

Page 42

Test der internen Kommunikation uC / ADC HW.ER Test des internen CJC Fühlers CJ.ER CJC Fühler Defekt Checksum Test der Konfiguration im RAM RA.ER Fehler im RAM Checksum Test der Konfiguration im Eeprom EE.ER Fehler im EEPROM

! Fehleranzeige im Display blinkt einmal pro Sekunde. Der Hilfetext erklärt den Fehler

Fehlersuche Anzeige Fehlergrund

Anzeige bei Hardwarefehler

Permanenter Fehler in

ANSCHLÜSSE

Eingänge:

WTH, 2-Leiter

WTH, 3-Leiter WTH, 4-Leiter

41 42 43 44 45 4641 42 43 44 45 4641 42 43 44 45 46

ADC

Versorgung

BLOCKDIAGRAMM

oder

I+

Versorgung

21,6...253 VAC

19,2...300 VDC

Erde

Ausgang

1 2 3 4

Generell

Relais 1 N.O.

Relais 1 N.C.

Generell

2122232425

Relais 2 N.O.

Relais 2 N.C.

41 42 43 44 45 46 41 42 43 44 45 46 41 42 43 44 45 46

TE 2-Draht-Messumformer Strom

PotentiometerSpænding

41 42 43 44 45 46 41 42 43 44 45 46

Ausgänge:

Versorgung:

31 32

Strom Relais

11 12

21 22 23 24 25 26

2-Draht-Versorgung

> 15 VDC

Version D

CPU

EEPROM

5714

0,2 mA

Eingang +,

20 Ω

PTC

Int.

WTH,

Leiter

4 3 2Potm.

CJC

TC+V

Eingang, Erde

Page 43

Power up

1.2

1 2

50.0

F.SET

1 2

REL1 REL2

1.0

1.1

PASS

1 2

0000 9999

Halten

1 2

CURR3RANG

Zum

1.0

LANG

1 2

DE_DK ES_FR IT_SE UK_CZ

VOLT3RANG

POTM

TEMP TYPE

1.0 = Normal Zustand

1.1 = Nur wenn durch Password gesichert

1.2 = Nur wenn FastSet aktiviert ist

1.3 = FastSet und Relais Test bei Password 5000...9999 blokiert

1.4 = Keine Relais Ausgänge

1.5 = Nicht gültig für folgende Ein gangssignale: Potentiometer, 0...20 mA und Spannung

1.6 = Kein Analogausgang

1.7 = Nur bei Temperatureingang

1.3

SETP

1 2

-1999

9999

/OFF

DEC.P

1 2

1111

1.1.1.1

1 2

4-20 0-20

1 2

0-10 2-10

0.2-1

0.0-1

CA.LO CA.HI

1 2

YES

1 2

Schnelleinstellung von Sollwert

1 Sollwert ansteigend 2 Sollwert fallend

3 Speichern und Menü verlassen 1 und 2 gleichzeitig drücken = Relais

Zustand ändern

und Relais Test

1.4

DI.LO REL .U

1 2

a999

9999

DI.HI

1 2

a999

9999

1 2

PERC

DISP

1 2

YES

TC.B TC.E TC.J TC.K TC.L

TC.N TC.R TC.S TC.T TC.U

PT.TYTCCON.W

1 2

1000

NI.TY CON.W

1 2

1000

TC.TY

1 2

TC.W3 TC.W5 TC.LR

1 2

4W 3W 2W

DEC.P

1 2

1111

111.1

Wenn für eine Dauer von 2 Minuten keine Taste betätigt wird, kehrt die Anzeige

FLUSSDIAGRAMM

auf den Menüpunkt 1.0 zurück. Eventuelle Änderungen in der Konfiguration werden nicht gespeichert.

1 Wert erhöhen / nächsten Parameter wählen 2 Wert herabsetzen / vorherigen Parameter wählen 3 Parameter übernehmen uznd nächsten Menü wählen

Halten 3 Zurück zum vorherigen Parameter / zurück zum Menüpunkt 1.0 ohne Speicherung von Änderungen

REL.1

1 2

1.6

1.4

UNIT

1 2

SET

SKIP

OFF

REL.2

1 2

SET

SKIP

OFF

1.6

A.OUT

1 2

4-20 0-20 20-4 20-0

SETP

1 2

a999

9999

SETP

1 2

a999

9999

O.LO

1 2

a999

9999

ACT1

1 2

INCR

DECR

ACT2

1 2

INCR DECR

O.HI

1 2

a999 9999

1.51.7 1.7

1.5

HYS1

1 2

2999

HYS2

1 2

2999

O.ERR

1 2

3.5mA 0mA

23mA NONE

ERR1

1.5

1 2

HOLD ACTI DEAC NONE

ERR2

1 2

HOLD ACTI DEAC NONE

RESP

1 2

0.0

60.0

Zum Normal Zustand 1.0

1.6

ON.DE

1 2

0000 3600

ON.DE

1 2

0000 3600

E.PAS

1 2

YES

OF.DE

N.PAS

----

1 2

0000 3600

1 2

0000 3600

1 2

0000 9999

Page 44

DIE LAUFSCHRIFT

Anzeige im Normal Zustand xxxx, Hardwarefehler: SE.BR --> SENSOR DRAHTBRUCH SE.SH --> SENSOR KURZSCHLUSS IN.HI --> EINGANG UEBERSCHREITUNG IN.LO --> EINGANG UNTERSCHREITUNG

9.9.9.9 --> ANZEIGE UEBERSCHREITUNG

-1.9.9.9 --> ANZEIGE UNTERSCHREITUNG HW.ER --> HARDWAREFEHLER EE.ER --> EEPROM FEHLER - UEBERPRUEFE

KONFIGURATION

RA.ER --> RAM SPEICHER FEHLER CJ.ER --> CJC SENSOR FEHLER NO.CA --> GERAET NICHT KALLIBRIERT

In FastSet: Schnelleinstellung F.SET REL1 --> SCHNELLEINSTELLUNGS MENU -

WAEHLE RELAIS

REL2 -->

SETP (Einstellung aktiviert)

xxxx --> RELAIS SCHALTPUNKT OK-DRUECK SPEICHERT

SETP (Einstellung deaktiviert)

xxxx --> RELAIS SCHALTPUNKT - NUR LESEN

Konfigurationsmenü: LANG

PASS xxxx --> PASSWORT EINGEBEN

IN C.LIN* --> Text vom Anwend. im PReset eingegeben CURR --> STROM EINGANG VOLT --> SPANNUNGS EINGANG POTM --> POTENTIOMETER EINGANG TEMP --> TEMPERATURFUEHLER EINGANG

RANG (bei Stromeingang)

0-20 --> EINGANGSBEREICH IN mA 4-20 --> EINGANGSBEREICH IN mA

RANG (bei Spannungseingang)

0-10 --> EINGANGSBEREICH IN VOLT 2-10 --> EINGANGSBEREICH IN VOLT

0.0-1 --> EINGANGSBEREICH IN VOLT

0.2-1 --> EINGANGSBEREICH IN VOLT

CA.LO YES --> KALIBRIEREN POTENTIOMETER LOW NO --> KALIBRIEREN POTENTIOMETER LOW

CA.HI YES --> KALIBRIEREN POTENTIOMETER HIGH NO --> KALIBRIEREN POTENTIOMETER HIGH

DEC.P 1111 --> DEZIMALPUNKT POSITION

111.1 --> DEZIMALPUNKT POSITION

11.11 --> DEZIMALPUNKT POSITION

1.111 --> DEZIMALPUNKT POSITION

DI.LO xxxx --> ANZEIGE AUSLESEN LOW DI.HI --> xxxx --> ANZEIGE AUSLESEN HIGH

REL.U PERC --> RELAISEINSTELLUNG IN PROZENT DISP --> RELAISEINSTELLUNG IN ANZEIGEEINH.

TYPE PT --> WAEHLE PT FUEHLER TYP NI --> WAEHLE NI FUEHLER TYP TC --> WAEHLE TC FUEHLER TYP

PT.TY 10 --> WAEHLE PT FUEHLER TYP 20 --> WAEHLE PT FUEHLER TYP 50 --> WAEHLE PT FUEHLER TYP 100 --> WAEHLE PT FUEHLER TYP 200 --> WAEHLE PT FUEHLER TYP 250 --> WAEHLE PT FUEHLER TYP 300 --> WAEHLE PT FUEHLER TYP 400 --> WAEHLE PT FUEHLER TYP 500 --> WAEHLE PT FUEHLER TYP 1000 --> WAEHLE PT FUEHLER TYP

NI.TY 50 --> WAEHLE NI FUEHLER TYP 100 --> WAEHLE NI FUEHLER TYP 120 --> WAEHLE NI FUEHLER TYP 1000 --> WAEHLE NI FUEHLER TYP

CONN (bei Pt und Ni Fühler)

2W --> WAEHLE 2-DRAHT FUEHLERANSCHLUSS 3W --> WAEHLE 3-DRAHT FUEHLERANSCHLUSS 4W --> WAEHLE 4-DRAHT FUEHLERANSCHLUSS

TC.TY TC. B --> WAEHLE TC FUEHLER TYP TC. E --> WAEHLE TC FUEHLER TYP TC. J --> WAEHLE TC FUEHLER TYP TC. K --> WAEHLE TC FUEHLER TYP TC. L --> WAEHLE TC FUEHLER TYP TC. N --> WAEHLE TC FUEHLER TYP TC. R --> WAEHLE TC FUEHLER TYP TC. S --> WAEHLE TC FUEHLER TYP TC. T --> WAEHLE TC FUEHLER TYP TC. U --> WAEHLE TC FUEHLER TYP TC.W3 --> WAEHLE TC FUEHLER TYP TC.W5 --> WAEHLE TC FUEHLER TYP TC.LR --> WAEHLE TC FUEHLER TYP

DEC.P (bei Temperatureingang)

1111 --> DEZIMALPUNKT POSITION

111.1 --> DEZIMALPUNKT POSITION

UNIT °C --> ANZEIGE UND RELAIS SETUP IN CELSIUS °F --> ANZEIGE UND RELAIS SETUP IN FAHRENHEIT

REL1

OFF --> RELAIS 1 GESPERRT SET --> EINGABE SETUP RELAIS 1 SKIP --> UEBERSPRINGE SETUP RELAIS 1

SETP xxxx --> RELAIS SCHALTPUNKT

ACT1 INCR --> ANSTEUERN BEI STEIGENDEM SIGNAL DECR --> ANSTEUERN BEI FALLENDEM SIGNAL

HYS1

xxxx --> RELAIS HYSTERESE

ERR1 HOLD --> RELAIS HALTEN BEI FEHLER ACTI --> RELAIS ANSTEUERN BEI FEHLER DEAC --> RELAIS ABFALLEN BEI FEHLER NONE --> UNDEFINIERTER ZUSTAND BEI FEHLER

ON.DE

xxxx --> RELAIS EINSCHALTVERZOEGERUNG IN SEKUNDEN

OF.DE

xxxx --> RELAIS AUSSCHALTVERZOEGERUNG IN SEKUNDEN

REL2

OFF --> RELAIS 2 GESPERRT SET --> EINGABE SETUP RELAIS 2 SKIP --> UEBERSPRINGE SETUP RELAIS 2

SETP

xxxx --> RELAIS SCHALTPUNKT

ACT2

INCR --> ANSTEUERN BEI STEIGENDEM SIGNAL DECR --> ANSTEUERN BEI FALLENDEM SIGNAL

HYS2

xxxx --> RELAIS HYSTERESE

ERR2

HOLD --> RELAIS HALTEN BEI FEHLER ACTI --> RELAIS ANSTEUERN BEI FEHLER DEAC --> RELAIS ABFALLEN BEI FEHLER NONE --> UNDEFINIERTER ZUSTAND BEI FEHLER

ON.DE

xxxx --> RELAIS EINSCHALTVERZOEGERUNG IN SEKUNDEN

OF.DE

xxxx --> RELAIS AUSSCHALTVERZOEGERUNG IN SEKUNDEN

A.OUT

0-20 --> AUSGANGSBEREICH IN mA 4-20 --> AUSGANGSBEREICH IN mA 20-0 --> AUSGANGSBEREICH IN mA 20-4 --> AUSGANGSBEREICH IN mA

O.LO

xxxx --> ANZEIGE WERT FUER AUSGANG LOW

O.HI xxxx --> ANZEIGE WERT FUER AUSGANG HIGH

O.ERR

23 mA --> NAMUR NE43 AUFSTEUERND BEI FEHLER 3,5 mA --> NAMUR NE43 ABSTEUERND BEI FEHLER 0 mA --> ABSTEUERND BEI FEHLER NONE --> UNDEFINIERTER AUSGANG BEI FEHLER

RESP

xxx,x --> ANALOGAUSGANG ANSPRECHZEIT IN SEKUNDEN

E.PAS

NO --> PASSWORTSCHUTZ AKTIVIEREN YES --> PASSWORTSCHUTZ AKTIVIEREN

N.PAS

xxxx --> NEUES PASSWORT WAEHLEN

Page 45

KONFIGURATION /

BEDIENUNG DER FUNKTIONSTASTEN

Dokumentation für das Funktionsdiagramm

Grundsätzliches:

Bei der Konfiguration der Anzeige werden Sie durch alle Parameter geleitet. Sie

können die für die Applikation benötigten Einstellungen auswählen. In jedem Menüpunkt erscheint im Display automatisch ein Lauftext als Hilfe, wenn Sie die Funktionstasten für 5 Sekunden nicht betätigen.

Die Konfiguration wird mittels der 3 Funktionstasten durchgeführt.

1erhöht den numerischen Wert oder wählt den nächsten Parameter. 2setzt den numerischen Wert herab oder wählt das vorherige Parameter. 3übernimmt den gewählten Wert und beendet das Menü.

Um die Konfiguration der Anzeige so einfach wie möglich zu halten, können

nicht existierenden Funktionen und Parameter nicht eingegeben werden. Wenn eine Konfiguration eingegeben worden ist, zeigt das Display „----„ Bei drücken und halten von

den Ausgangszustand (1.0) ohne die geänderten Werte oder Parameter zu

speichern. Wenn 2 Minuten keine Taste betätigt wird, geht das Display, ohne die geänder-

ten Werte oder Parameter zu speichern, in den Ausgangszustand.

Weitere Erklärungen

Schnelle Grenzwerteinstellung und Relaistest: Dieses Menü ermöglicht die

Grenzwerteinstellung schnell zu ändern und die Funktion der Relais zu testen.

Das gleichzeitige Drücken von

Änderung ist an den Schaltzustandsdioden zu erkennen. Die Betätigung von Wird die Taste

3 für mehr als 0,5 Sekunden gehalten, geht das Gerät ohne

Grenzwertänderung in den Ausgangszustand.

Passwortschutz

Die Einstellung eines Passwortes verhindert den Zugriff auf das Menü und den

Parametern. Es gibt zwei Level für den Passwortschutz. Passwörter zwischen

0000…4999 erlauben den Zugriff auf die schnelle Grenzwerteinstellung und

dem Relaistest. (Die Verwendung dieses Passwortes verhindert den Zugriff zu

allen anderen Teilen des Menüs).

3 - springt zurück zum vorherigen Menü oder in

1 und 2 ändert den Relaisstatus – diese

3 speichert die Grenzwertänderung.

Passwörter zwischen 5000...9999 verhindern den Zugriff auf alle Teile des

Menüs, sowie auf die schnelle Grenzwerteinstellung und dem Relaistest. (der aktuelle Grenzwert wird angezeigt).

Bei Eingabe des Master-Passwortes 2008 sind alle Konfigurationsmenüs

erreichbar.

Graphische Abbildung der Relaisfunktion Sollwert:

RelaiseinheitenRelaiseinheiten

100

101020

Sollwert = 50

Hysterese = 10

Off N.C.On N.C. On N.C.

3030404050

606070

80809090100

Off N.O. Off N.O.On N.O.

Relaisaktion: Steigend Relaisaktion: Fallend

100

Hysterese = 10

Sollwert = 50

Off N.O. Off N.O.

On N.C. On N.C.

101020

3030404050

On N.O.

Off N.C.

606070

80809090100

Page 46

PR electronics A/S tilbyder et bredt program af analoge og digitale signalbehandlingsmoduler til industriel automation. Programmet består af Isolatorer, Displays, Ex-barrierer, Temperaturtransmittere, Universaltransmittere mﬂ. Vi har modulerne, du kan stole på i selv barske miljøer med elektrisk støj, vibrationer og temperaturudsving, og alle produkter opfylder de strengeste internationale standarder. Vores motto »Signals the Best« er indbegrebet af denne ﬁlosoﬁ – og din garanti for kvalitet.

PR electronics A/S offers a wide range of analogue and digital signal conditioning modules for industrial automation. The product range includes Isolators, Displays, Ex Interfaces, Temperature Transmitters, and Universal Modules. You can trust our products in the most extreme environments with electrical noise, vibrations and temperature ﬂuctuations, and all products comply with the most exacting international standards. »Signals the Best« is the epitome of our philosophy – and your guarantee for quality.

PR electronics A/S offre une large gamme de produits pour le traite ment des signaux analogiques et numériques dans tous les domaines industriels. La gamme de produits s’étend des transmetteurs de température aux afﬁcheurs, des isolateurs aux interfaces SI, jusqu’aux modules universels. Vous pouvez compter sur nos produits même dans les conditions d’utilisation sévères, p.ex. bruit électrique, vibrations et ﬂuctuations de température. Tous nos produits sont conformes aux normes internationales les plus strictes. Notre devise »SIGNALS the BEST« c’est notre ligne de conduite - et pour vous l’assurance de la meilleure qualité.

PR electronics A/S verfügt über ein breites Produktprogramm an analogen und digitalen Signalverarbeitungsmodule für die industrielle Automatisierung. Dieses Programm umfasst Displays, Temperaturtransmitter, Ex- und galvanische Signaltrenner, und Universalgeräte. Sie können unsere Geräte auch unter extremen Einsatzbedingungen wie elektrisches Rauschen, Erschütterungen und Temperaturschwingungen vertrauen, und alle Produkte von PR electronics werden in Überein stimmung mit den strengsten internationalen Normen produziert. »Signals the Best« ist Ihre Garantie für Qualität!

Subsidiaries

France PR electronics Sarl Zac du Chêne, Activillage 4, allée des Sorbiers F-69673 Bron Cedex

Germany PR electronics GmbH Im Erlengrund 26 D-46149 Oberhausen

Italy PR electronics S.r.l. Via Giulietti 8 IT-20132 Milano

Spain PR electronics S.L. Avda. Meridiana 354, 9° E-08027 Barcelona

Sweden PR electronics AB August Barks gata 6A S-421 32 Västra Frölunda

UK PR electronics UK Ltd Middle Barn, Apuldram Chichester West Sussex, PO20 7FD

USA PR electronics Inc 11225 West Bernardo Court Suite A San Diego, California 92127

[email protected] tel. +33 (0) 4 72 14 06 07 fax +33 (0) 4 72 37 88 20

[email protected] tel. +49 (0) 208 62 53 09-0 fax +49 (0) 208 62 53 09 99

[email protected] tel. +39 02 2630 6259 fax +39 02 2630 6283

[email protected]

tel. +34 93 311 01 67 fax +34 93 311 08 17

[email protected] tel. +46 (0) 3149 9990 fax +46 (0) 3149 1590

[email protected] tel. +44 (0) 1243 776 450 fax +44 (0) 1243 774 065

[email protected] tel. +1 858 521 0167 fax +1 858 521 0945

Head ofﬁce

Denmark www.prelectronics.com PR electronics A/S [email protected] Lerbakken 10 tel. +45 86 37 26 77 DK-8410 Rønde fax +45 86 37 30 85
