Edition 2020

YACHT LIGHTING

EB12_2.0

NEW REVISION

Page 2

RoHS

12 V=

incl.

EB12-3 Slave EB12-3 Master

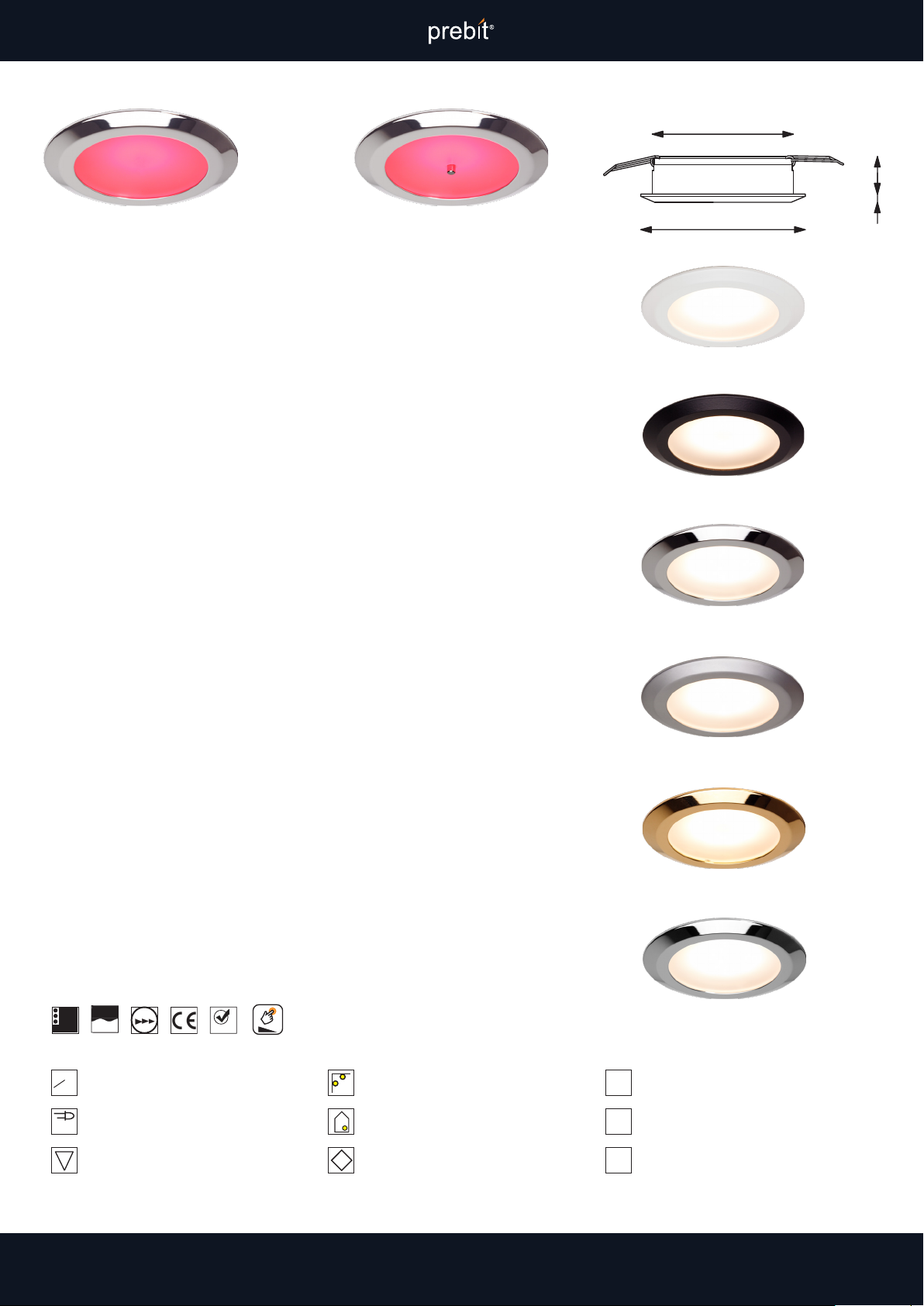

LED Einbauleuchte EB12_2.0

Flache lichtstarke Einbauleuchte mit angenehm warmweißer Lichtfarbe, Made in Germany.

Breiter Abstrahlwinkel von 90°, ideal für geringe Deckenhöhe, umschaltbar auf farbiges Nachtlicht. Mit unserem einzigartigen teamwork Master-Slave System variabel auch in Gruppen bedienbar. Alle Master-Leuchten können durch einen sanften Druck auf den integrierten Soft-Taster stufenlos gedimmt und geschaltet werden.

■ LED-Leistung 3 Watt, Ø Lebensdauer über 60.000 Stunden

■ Integrierte Memoryfunktion speichert die zuletzt eingestellte Helligkeit.

■ Integrierte Spannungsstabilisierung, geringe Leistungsaufnahme

■ Homogenes Lichtbild

■ Lichtausbeute 320 lm

■ CRI >90

■ 3-step MacAdam Color Bin Denition

■ Anschluss: 9-32 V DC, (12 V oder 24 V Bordnetz)

■ Material: Aluminium, Kunststo

■ Oberächen: weiß, schwarz, Edelstahl, chrom-glanz, chrom-matt oder gold glanz

■ Farbwechsel: ohne oder weiß/rot

LED recessed light EB12_2.0

Small, bright recessed light with pleasant warm white light color, Made in Germany.

Wide viewing angle of 90 °, ideal for low ceiling height, switch between white and colored night light. With our unique teamwork Master-Slave system variable use also in groups. All master lights can be dimmed and switched continuously by gently pressing the integrated soft button.

■ LED power 3 Watt, Ø Lifespan over 60,000 hours

■ Integrated memory function saves the last setting

■ Integrated voltage stabilization, low power consumption

■ Homogeneous light

■ Light output: 320 lm

■ CRI >90

■ 3-step MacAdam Ellipse Color Bin Denitions

■ Connection: 9-32 V DC, (12 V or 24 V power on board)

■ Material: aluminum, plastic

■ Surfaces: white, black, stainless steel, chrome gloss, chrome matt or golden gloss

■ Night light: none or white/red

01 - white RAL9003

03 - black

05 - chrome gloss

07 - chrome matt

09 - golden gloss

3,5

years

warranty

Betriebsspannung: 9-32 V DC

Operating voltage: 9-32 V DC

inkl. LED

including LED

Montage an Möbeln, entammbar über 200°C

mounting to furnitures ammable over 200°C

LONG

LIFE

Einsatzbereich Decke, Wand

Application ceiling, wall

Einsatz in Innenräumen

for indoor use

Schutzklasse drei

III

protection class three

www.prebit.de

04 - stainless steel polished

inkl. Dimmer

Dimmer

inkl.

including dimmer

Material: Aluminium, Kunststo

Material

2 5

material aluminum, plastic

Durchschnittlich gesamter Lichtstrom 320 Lumen

320

average total light current 320 lumen

Page 3

weiß / white

blau / blue

weiß / white

2 x EB12-1 Slave + 1 x EB12-1 Slave+ + EB12-2

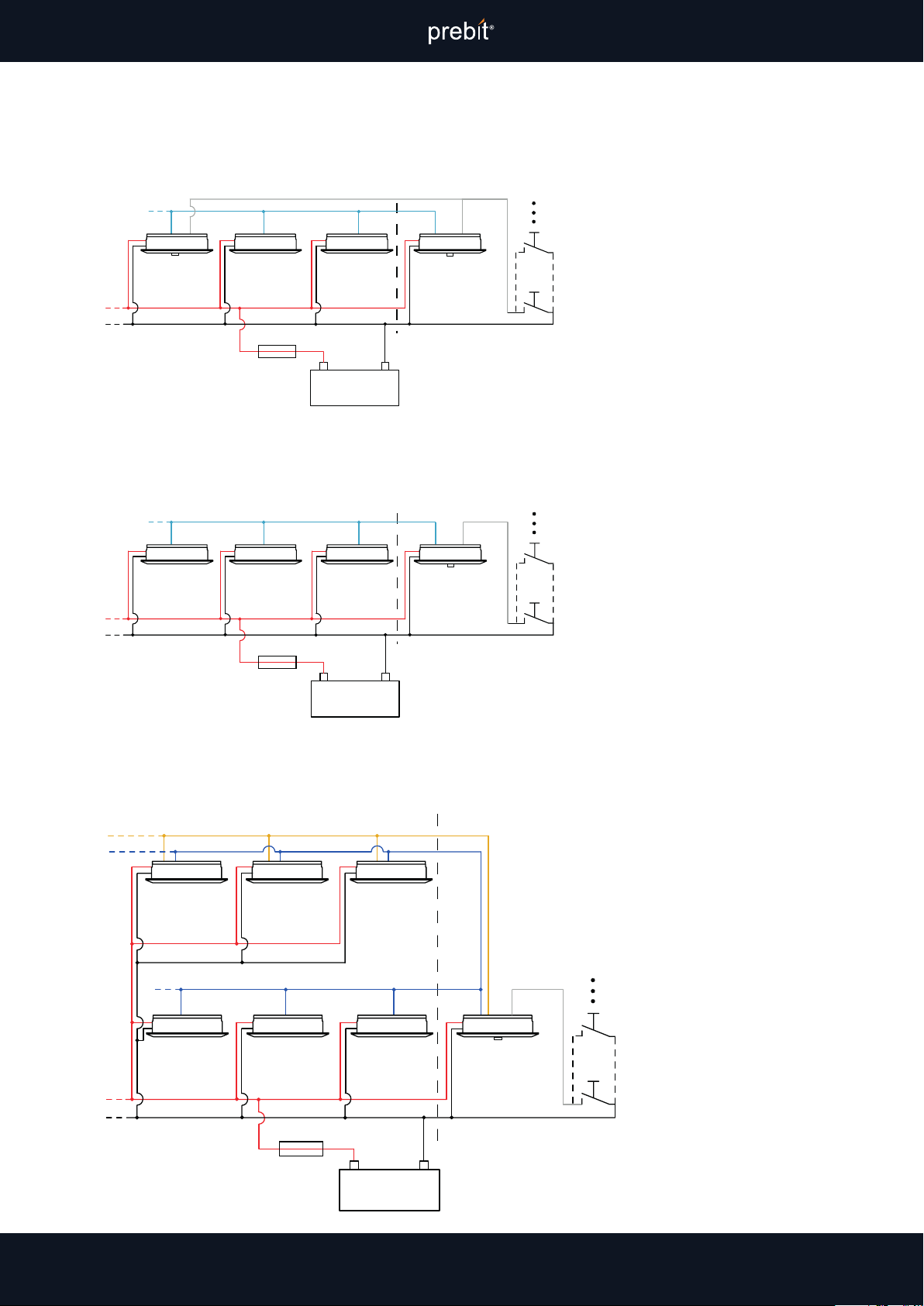

Beispiel: Kombination mit 1 x EB12-2 Master + 2 x EB12-1 Slave + 1 x EB12-1 Slave+

Example combination with 1 x EB12-2 Master + 2 x EB12-1 Slave + 1 x EB12-1 Slave+

blau / blue

XX-1

(Slave+)

XX-1

(Slave)

rot / red

Sicherung /

Fuse

Batterie /

XX-1

(Slave)

Battery

3 x EB12-1 Slave + 1 x EB12-2

Beispiel: Kombination mit 1 x EB12-2 Master + 3 x EB12-1 Slave

Example combination with 1 x EB12-2 Master + 3 x EB12-1 Slave

XX-1

(Slave)

XX-1

(Slave)

rot / red

Sicherung /

Fuse

Batterie / Battery

XX-1

(Slave)

XX-2

(Master*)

dimmer LD200

schwarz / black

* mit oder ohne

integrierten Taster /

* with or without

an integrated soft-switch

XX-2

(Master*)

dimmer LD200

schwarz / black

* mit oder ohne

integrierten Taster /

* with or without

an integrated soft-switch

Taster /

Push-

button

Taster /

Push-

button

3 x EB12-1 Slave + 3 x EB12-3 Slave + EB12-3 Master

Beispiel: Kombination mit 3 x EB12-1 Slave +3 x EB12-3 Slave + 1 x EB12-3 Master

Example combination with 3 x EB12-1 Slave +3 x EB12-3 Slave + 1 x EB12-3 Master

gelb / yellow

blau / blue

XX-3Slave

(red + white LED)

rot / red

schwarz / black

XX-1 Slave

(only white LED)

XX-3Slave

(red + white LED)

blau / blue

XX-1 Slave

(only white LED)

rot / red

Sicherung /

Fuse

XX-3Slave

(red + white LED)

XX-1 Slave

(only white LED)

Batterie / Battery

XX-3Master*

(red + white LED)

dimmer LD200

schwarz / black

* mit oder ohne

integrierten Taster /

* with or without

an integrated push-button

weiß / white

Taster /

Push-

button

www.prebit.de

Page 4

WSWSWS

R/W

EB12-1 Slave

Einbauleuchte mit angenehm warmweißer Lichtfarbe. Dimmbar über alle prebit Master-Leuchten oder über prebit Dimmer-Modul LD200 / LD201.

EB12-1 Slave

Recessed light with a pleasant warm white light color. Dimmable via all prebit master lights or via prebit dimmer module LD200 / LD201.

EB12-1 Slave+

Einbauleuchte mit angenehm warmweißer Lichtfarbe. Dimmbar über alle prebit Master-Leuchten oder über prebit Dimmer-Modul LD200 / LD201. Zusätztlich ausgestattet mit einem Taster für die externe Bedienung von prebit Master-Leuchten.

EB12-2 Master

Einbauleuchte mit angenehm warmweißer Lichtfarbe. Mit integriertem Dimmer und Steuer-Ausgang für die synchrone Bedienung von prebit EB121Slave-Leuchten. Anschlußmöglichkeit für die Montage externer Taster als Wechselschaltung.

EB12-3 Slave

EB12-3 Slave+

Einbauleuchte mit angenehm warmweißer Lichtfarbe und zusätzlichen roten LEDs. Dimmbar über alle prebit EB12-3Master-Leuchten oder über prebit Dimmer-Modul LD200 / LD202 (für den Betrieb der Leuchte zwingend erforderlich!). Zusätztlich ausgestattet mit einem Taster für die externe Bedienung von prebit Master-Leuchten.

EB12-3 Master

Einbauleuchte mit angenehm warmweißer Lichtfarbe, umschaltbar auf rotes Nachtlicht. Mit integriertem Dimmer und Steuer-Ausgang für die synchrone Bedienung von EB12-1Slave oder EB12-3Slave Leuchten. Anschlußmöglichkeit für Montage externer Taster als Wechselschaltung.

EB12-1 Slave+

Recessed light with a pleasant warm white light color. Dimmable via all prebit master lights or via prebit dimmer module LD200 / LD201. Additionally equipped with a push button for the external operation of prebit Master lights.

EB12-2 Master

Recessed light with a pleasant warm white light color. With integrated dimmer and control output for the synchronous operation of prebit EB12-1 slave lights. Connection option for mounting external push buttons as a changeover circuit.

EB12-3 Slave

Recessed light with a pleasant warm white light color. Dimmable via prebit EB12-3Master light or via prebit dimmer module LD200 / LD202 (necessary for the operation of the light!).

EB12-3 Slave+

Recessed light with a pleasant warm white light color and additional red LEDs. Dimmable via all prebit EB12-3Master lights or via prebit dimmer module LD200 / LD202 (necessary for the operation of the light!). Additionally equipped with a push button for the external operation of prebit Master lights.

EB12-3 Master

Recessed light with pleasant warm white light color, switchable to red night light. With integrated dimmer and control output for synchronous operation of EB12-1Slave or EB12-3Slave lights. Connection option for mounting external push buttons as a changeover circuit.

Option

As an option, we can also deliver our master lights without an integrated button or in extra warm white 2.700 K.

Option

Optional liefern wir unser Master-Leuchten auch ohne integrierten Taster oder auch in extra warmweiß 2.700 K.

Oberäche

surface

weiß

white

schwarz

black

Edelstahl

stainless steel

chrom-glanz

chrome gloss

chrom-matt

chrome matt

gold-glanz

golden gloss

EB12-1 Slave EB12-1 Slave+ EB12-2 Master EB12-3 Slave EB12-3 Slave+ EB12-3 Master

246 231 01 246 331 01 246 431 01 246 630 01 246 633 01 246 631 01

246 231 03 246 331 03 246 431 03 246 630 03 246 633 03 246 631 03

246 231 04 246 331 04 246 431 04 246 630 04 246 633 04 246 631 04

246 231 05 246 331 05 246 431 05 246 630 05 246 633 05 246 631 05

246 231 07 246 331 07 246 431 07 246 630 07 246 633 07 246 631 07

246 231 09 246 331 09 246 431 09 246 630 09 246 633 09 246 631 09
