Page 1
AnzahlObjekt
Hintergru
n
11
Anbaule
u
13
+
-
Batterie
Sicherung
rot
schwarz

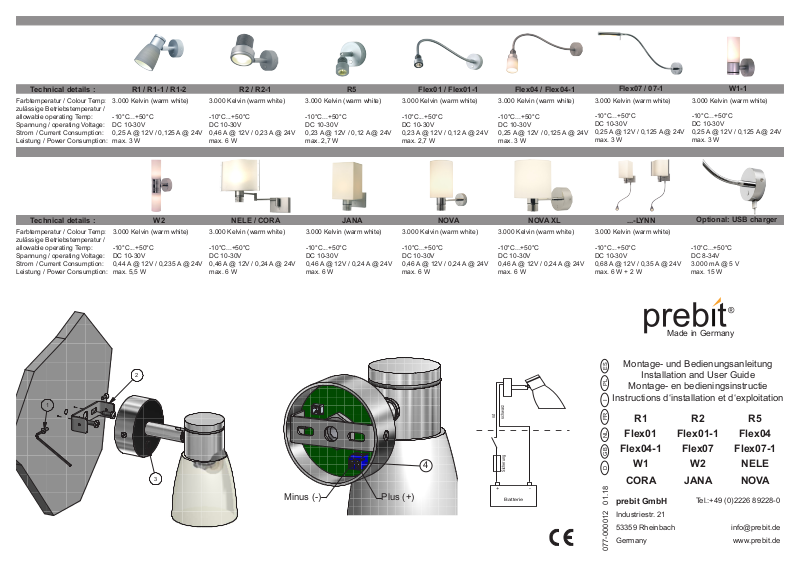

Technical details :
Farbtemperatur / Colour Temp:
zulässige Betriebstemperatur /
allowable operating Temp:
Spannung / operating Voltage:
Strom / Current Consumption:
Leistung / Power Consumption:
3.000 Kelvin (warm white)
-10°C...+50°C
DC 10-30V
0,25 A @ 12V / 0,125 A @ 24V
max. 3 W
3.000 Kelvin (warm white)
-10°C...+50°C
DC 10-30V
0,46 A @ 12V / 0,23 A @ 24V
max. 6 W
R5R2 / R2-1R1 / R1-1 / R1-2
3.000 Kelvin (warm white)
-10°C...+50°C
DC 10-30V
0,23 A @ 12V / 0,12 A @ 24V
max. 2,7 W
Flex01 / Flex01-1
3.000 Kelvin (warm white)
-10°C...+50°C
DC 10-30V
0,23 A @ 12V / 0,12 A @ 24V
max. 2,7 W
Flex04 / Flex04-1
3.000 Kelvin (warm white)
-10°C...+50°C
DC 10-30V
0,25 A @ 12V / 0,125 A @ 24V
max. 3 W
Flex07 / 07-1
3.000 Kelvin (warm white)
-10°C...+50°C
DC 10-30V
0,25 A @ 12V / 0,125 A @ 24V
max. 3 W
W1-1
3.000 Kelvin (warm white)
-10°C...+50°C
DC 10-30V
0,25 A @ 12V / 0,125 A @ 24V
max. 3 W
Technical details :
Farbtemperatur / Colour Temp:
zulässige Betriebstemperatur /
allowable operating Temp:
Spannung / operating Voltage:
Strom / Current Consumption:
Leistung / Power Consumption:
1
W2
3.000 Kelvin (warm white)
-10°C...+50°C
DC 10-30V
0,44 A @ 12V / 0,235 A @ 24V
max. 5,5 W
2
3
NELE / CORA
3.000 Kelvin (warm white)
-10°C...+50°C
DC 10-30V
0,46 A @ 12V / 0,24 A @ 24V
max. 6 W
JANA
3.000 Kelvin (warm white)
-10°C...+50°C
DC 10-30V
0,46 A @ 12V / 0,24 A @ 24V
max. 6 W
NOVA
3.000 Kelvin (warm white)
-10°C...+50°C
DC 10-30V
0,46 A @ 12V / 0,24 A @ 24V
max. 6 W
4
NOVA XL
3.000 Kelvin (warm white)
-10°C...+50°C
DC 10-30V
0,46 A @ 12V / 0,24 A @ 24V
max. 6 W
...-LYNN
3.000 Kelvin (warm white)
-10°C...+50°C
DC 10-30V
0,68 A @ 12V / 0,35 A @ 24V
max. 6 W + 2 W
Optional: USB charger
-10°C...+50°C
DC 8-34V
3.000 mA @ 5 V
max. 15 W
Made in Germany
Montage- und Bedienungsanleitung
ESPL
Installation and User Guide
Montage- en bedieningsinstructie
IFR
Instructions d‘installation et d‘exploitation
R1 R2 R5
Flex01 Flex01-1 Flex04
Flex04-1 Flex07 Flex07-1
W1 W2 NELE
D GB NL
CORA JANA NOVA
Minus (-)
Plus (+)
prebit GmbH
Tel.:+49 (0)2226 89228-0
077-000012 01.18
Page 2
I PL ESD FRGB NL
Sehr geehrte Kundin, sehr geehrter Kunde,
mit dem Kauf eines prebit-Produktes haben
Sie eine sehr gute Entscheidung getroen, für
die wir Ihnen danken.
Bitte beachten Sie die nationalen Installationsund Unfallverhütungsvorschriften.

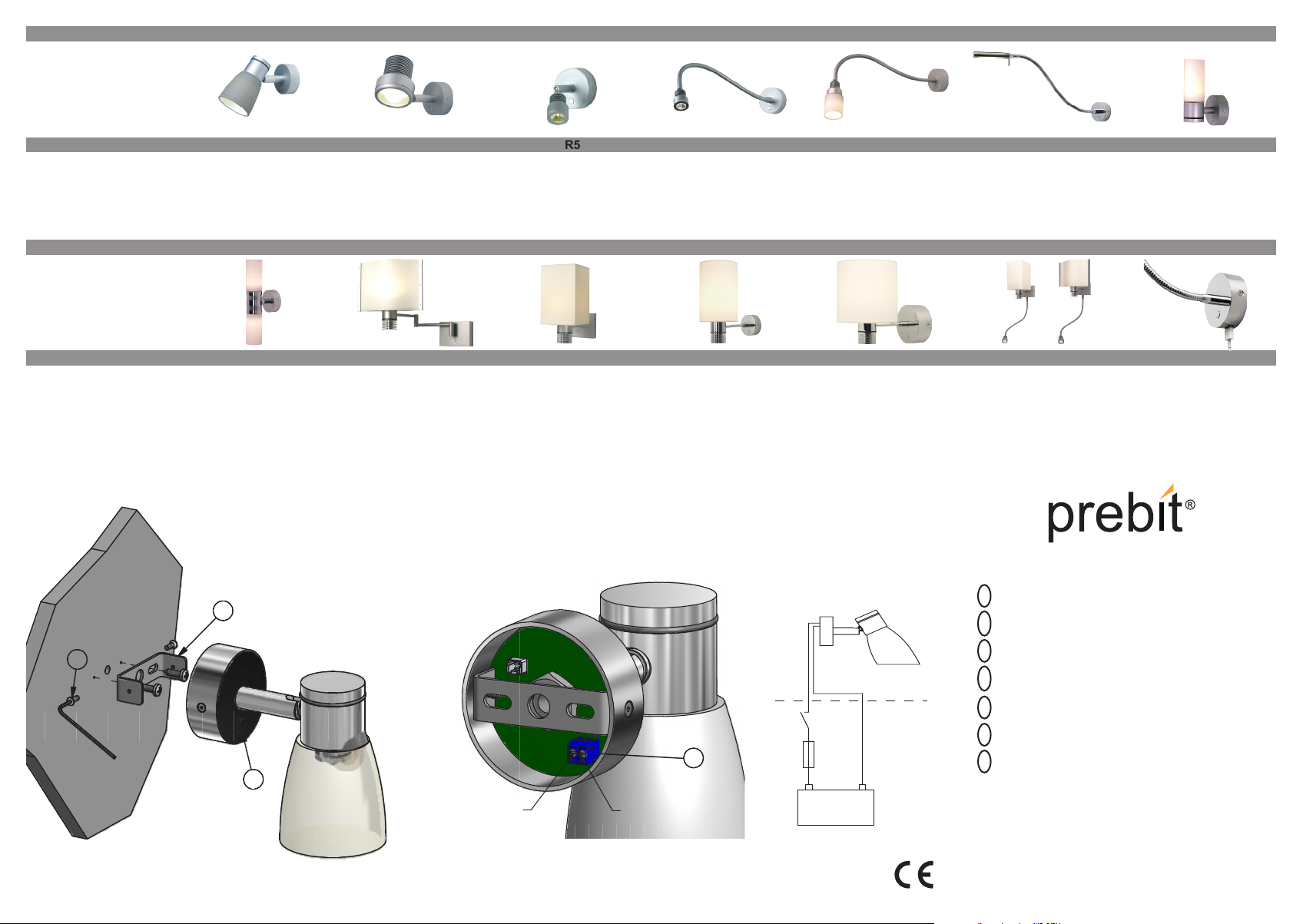

Anbau
Wenn Sie die beiden seitlichen Befestigungsschrauben lösen, kann die Wandhalterung von der Leuchte getrennt und
an der Wand angebracht werden. Schließen Sie nun an der Klemme der Leuchte
die Gleichstromspannungsquelle (10-30V)
an. Abschließend können Sie die Leuchte
wieder an der Wandhalterung befestigen.
ACHTUNG: prebit-Leuchten verfügen
zwar über einen Verpolungsschutz,
bitte achten Sie dennoch auf die richtige Polarität! (siehe Platinenaufdruck!)
Bedienung
Zum Ein- und Ausschalten der Leuchte den
Taster kurz drücken. Längeres Drücken bei
eingeschalteter Leuchte regelt die Helligkeit
bis zum Maximum (100%) oder Minimum
(10%). Dann bleibt der Dimmer stehen, bis
Sie ihn erneut betätigen. Wenn Sie die Dimmrichtung ändern möchten, lassen Sie die Taste
kurz los und drücken innerhalb von einer Sekunde erneut.
Die Leuchte speichert automatisch ihren letzten Zustand und schaltet sich beim nächsten
Mal genau so wieder ein.
Optional mit Leseleuchte.
Bei den Leuchten JANA-/NOVA-/CORA-LYNN
kann über Doppelklick des Tasters die Lesefunktion separat ein-/ausgeschaltet werden.
Reinigung
Vor jeder Reinigung die Leuchte bitte unbedingt
spannungsfrei schalten!
Idealerweise verwenden Sie ein weiches
Tuch, das mit Wasser angefeuchtet wurde.
Bitte verwenden Sie keine Reinigungs- oder
Scheuermittel!
Konformitätserklärung
Hiermit erklärt die Firma prebit GmbH, dass sich
alle prebit-Leuchten in Übereinstimmung mit den
grundlegenden Anforderungen der europäischen
Richtlinie für elektromagnetische Verträglichkeit
(89/336/EWG) benden.
Allgemeine Sicherheitshinweise
1. Montage und Anschluss der Leuchte nur
durch Fachpersonal.
2. Leuchte nicht für Feuchtraum geeignet.
3. Leuchte vor allen Arbeiten (z.B. Reinigung)
spannungsfrei schalten.
4. Leuchte arbeitet mit Gleichstrom (DC).
Auf richtige Polung der Anschlüsse (+/-)
achten.
5. Kein Garantieanspruch bei eigenmächtigen Veränderungen und/oder unsachgemäßer Benutzung!
Garantie
Die Garantiezeit beträgt drei Jahre und
umfasst notwendige Ersatzteile sowie die
Arbeitszeit für deren Einbau in die Leuchte
selbst. Kosten für Aus- und Einbau der Leuchte sind nicht Bestandteil der Garantie.
Haftungsausschluss
prebit garantiert für eine einwandfreie Beschaffenheit und Funktion der eigenen Produkte.
Eine Garantie oder Haftung für indirekte oder
weiterführende Schäden wird jedoch abgelehnt. Diese Anleitung wurde nach bestem
Wissen und Gewissen erstellt. Es kann jedoch
nicht für Fehler und daraus resultierende Schäden gehaftet werden.
Dear Customer,
In purchasing this prebit product, you have
made a very good decision for which we would
like to thank you.
Please observe national guidance and accident prevention provisions.
Mounting
Loosen the two side fastening screws and
remove the light from the wall mount. Fix the
wall mount to the wall and connect the terminal
block of the light to the direct current 10-30V.
Reassemble the light following the above steps
in reverse.
PLEASE NOTE! prebit lights do indeed have
a reverse polarity protection, but nevertheless
take care that correct polarity is observed: (see
the imprint on the board!)
Operation
To switch the light on or o press the push-button switch briey. Brightness can be adjusted
by holding down the switch. To reverse the
dimming phase release the switch briey and
press again within one second. The LED light
can be dimmed to a minimum (10%) or pushed to maximum bright-ness (100%), and will
remain at that respective level. The light keeps
this brightness until the next change.
Optional reading light.
For the luminaires JANA-/NOVA-/CORALYNN, the reading function can be switched on
/ o separately by double-clicking the button.
Cleaning
Before cleaning disconnect the light from the
power supply.
Only clean with a slightly wet, soft cloth. The
use of water for wetting the cloth is recommended.
Please do not use any cleaning or abrasive
solutions!
Declaration of Conformity
prebit GmbH hereby declares that all prebitlights complies with the fundamental requirements of the European Directive on Electromagnetic Compatibility (89/336/EEC).
General Safety Instructions
1. Installation and connection by a technician
only.
2. Light not suitable for use in wet areas.
3. Disconnect light from mains supply before
beginning any work (e.g. cleaning)!
4. Light works with DC, observe correct polarisation (+/-) of connections.
5. Warranty expires in case of improper maintenance and/or incorrect use!
Guarantee
The guarantee period is three years and includes necessary replacement parts as well as
installing them in the light. Costs of dismounting/re-mounting the light are not included in
the guarantee.
Disclaimer
prebit guarantees that its own products are
manufactured and function properly. This excludes any guarantee or liability for indirect or
extended damages. These instructions were
written to the best of our knowledge and ability.
No liability can be accepted for mistakes made
and damages resulting from mistakes made.
Geachte klant,
Wij danken u hartelijk voor het aanschaen
van een prebit-product. Hiermee heeft u een
uitstekend lamp in huis gehaald.
Bij de montage moeten de nationale installatievoorschriften en de voorschriften ter voorkoming van ongevallen in acht genomen worden.
Montage
Als u beide zijdelingse bevestigingsschroeven loosdraait, kan de lamp van de houder
gehaald en op de wand aangebracht worden.
Dan de terminal an de lamp op de gelijkstroomspanning van 10-30 V aansluiten. Nu kunt u
de lamp weer aan de wandhouder bevestigen.
LET OP! prebit-lampen zijn weliswaar beschermd tegen verwisseling van de polen,
maar let toch op de juiste polariteit: (zie label
aan boord!)
Bediening
Voor het in- resp. uitschakelen van de lamp 1x
kort op de toets drukken. Door bij ingeschakelde lamp langer te drukken kan de helderheid tot maximum (100%) of minimum (10%)
ingesteld worden. Dan blijft de dimmer staan
totdat u opnieuw op de toets drukt. Als u de
dimrichting wilt veranderen moet u de toets
even loslaten en dan binnen 1 seconde opnieuw drukken.
De lamp slaat de laatst ingeschakelde toestand automatisch op en brandt bij de volgende keer met dezelfde helderheid.
Optioneel leeslampje.
Voor de armaturen JANA-/NOVA-/CORALYNN kan de leesfunctie afzonderlijk worden
in- of uitgeschakeld door te dubbelklikken op
de knop.
Reiniging
Vòòr het reinigen moet de lamp stroomloos gemaakt worden. Gebruik voor de reiniging een
zacht doekje dat met water een beetje vochtig
gemaakt is. Gebruik voor de reiniging geen
schoonmaak- of schuurmiddelen!
Conformiteitsverklaring
Hiermee verklaart de rma prebit GmbH, dat all
prebit-lamps overeenkomt met de principiële
eisen van de Europese richtlijnen voor elektromagnetische verdraagzaamheid (89/336/
EWG).
Algemene veiligheidsinformatie
1. Montage en aansluiting alleen door vakkundig personeel.
2. De lamp is niet geschikt voor gebruik in
vochtige ruimten.
3. Voordat aan de lamp gewerkt wordt (bijv.
reiniging), moet deze stroomloos gemaakt
worden!
4. De lamp werkt op gelijkstroom (DC): let
op de juiste polariteit van de aansluitingen
(plus/min).
5. De garantie vervalt bij zelf uitgevoerde veranderingen en/of onvakkundig gebruik!
Garantie
De garantietijd bedraagt drie jaar en omvat de
noodzakelijke reserve-onderdelen alsmede de
arbeidsuren voor de inbouw in de lamp zelf.
Kosten voor het uit- resp. inbouwen van de
lamp zijn geen onderdeel van de garantie.
Uitsluiting van de aansprakelijkheid
prebit garandeert een foutloze kwaliteit en
functie van de eigen producten. Een garantie
of aansprakelijkheid voor indirecte of verdergaande schaden wordt echter uitgesloten.
Deze instructie werd opgesteld naar eer en
geweten. Wij zijn echter niet aansprakelijk voor
fouten en daaruit resulterende schaden.
Chère cliente, cher client,
En choisissant un produit prebit, vous avez
choisi un produit d´une qualité exceptionnelle,
ce dont nous vours remercions vevement.
Veuillez prendre en compte les réglementations nationales relatives à l‘installation et à la
prévention des accidents!
Montage
Si vous enlevez les deux vis xant le côté, le
mur peut être séparé du support de lampe
et attaché au mur. Maintenant, connectez terminal à la lampe de la source de tension DC
(10-30V) pour. Enn, vous pouvez joindre la
lumière vers le support mural.
ATTENTION: les lampes prebit disposent
d‘une protection contre l‘inversion des polarités, veillez cependant à la bonne polarité des
câbles : (voir l‘étiquette à bord!)
Fonctionnement
Pour éteindre la lumière et brièvement sur la
touche . Un appui long permet de régler la
lampe est allumée à la luminosité maximale
(100%) ou minimale (10%). Puis gradateur
reste là jusqu‘à ce que vous appuyez à nouveau. Si vous voulez changer la direction de
gradation, vous relâchez le bouton brièvement
et appuyez de nouveau en une seconde.
La lampe va automatiquement sauvegarder
son dernier état et la prochaine fois on tourne
en arrière de la même façon.
Lampe de lecture optionnelle.
Pour les luminaires JANA-/NOVA-/CORA-/
LYNN, la fonction de lecture peut être activée /
désactivée séparément en double-cliquant sur
le bouton.
Nettoyage
Avant tout nettoyage, il est impératif d‘éteindre
la lampe ! Un nettoyage idéal se fait à l‘aide
d‘un chion humidié avec de l‘eau distillée.
N‘utilisez aucun produit nettoyant ou abrasif!
Déclaration de conformité
La société prebit GmbH conrme par la présente que tous les feux prebit lampes sont conformes à la réglementation européenne sur la
compatibilité électromagnétique (89/336/
CEE).
Consignes générales de sécurité
1. Montage et installation de la lampe unique-
ment par du personnel qualié.
2. Lampe non adaptée aux pièces humides.
3. Éteindre la lampe avant toute manipulation
(ex. nettoyage).
4. La lampe ne peut être connectée qu‘au
courant continu (CC). Faire attention à la
polarité (+/-) lors de la connexion.
5. La garantie n‘est pas valide dans le cas de
modications sans accord préalable et/ou
d’une utilisation non-conforme!
Garantie
La garantie est valable trois ans et inclut les
pièces de rechange nécessaires ainsi que le
temps de travail pour le montage de celles-ci
dans la lampe. La garantie ne comprend pas
les coûts de montage et de démontage de la
lampe.
Clause de non responsabilité
La société prebit garantit la qualité et la fonctionnalité irréprochables de ses propres produits. Elle ne donne aucune garantie et décline
toute responsabilité pour des dommages indirects ou en résultant. Cette notice d‘utilisation
a été établie en toute conscience. La société
prebit décline ainsi toute responsabilité pour
toute erreur et les dommages qui en résulteraient.
Gentile Cliente,
Per l‘acquisto di questo prodotto prebit, hai
preso una decisione molto buona per i quali
vorremmo ringraziarvi. Vi preghiamo di leggere
attentamente le seguenti „Istruzioni per l‘in-
stallazione ed uso“ in maniera di evitare danni
a prodotti e/o persone.
Montaggio
Svitando le due viti esagonali sul lato della
basetta mediande la chiave a brugola in dotazione si può staccare il supporto dalla basetta
ed avitarlo adeguatamente nella sua posizione
nale. Dopodichè si possono collegare i due
li della lampada alla sua fonte di corrente
continua (10-30V) per poi avvitare la basetta
al supporto.
Attenzione: Le lampade della Prebit dispongono di una prottezione per l‘ inversione di polarità e funzionano solo corettamente se vengono
collegate in maniera corretta. (Vedi polarità sul
circuito stampato)
Funzionamento
Per accendere o spegnere la lampada basta un
breve tocco del pulsante. Tenendo premuto il
pulsante si può attuare il dimmer no alla massima intensità (100%) oppure la minima intensità
(10%) della luce. Per invertire il dimmer bisogna
rilasciare il pulsante ed attuarlo nuovamente
entro un secondo. L‘elettronica della lampada
Prebit memorizza l‘ ultima posizione del dimmer
e dopo lo spegnimento si riaccende nella stessa
posizione di prima.
Luce di lettura opzionale.
Per gli apparecchi di illuminazione JANA-/
NOVA-/CORA-/LYNN, la funzione di lettura può
essere attivata / disattivata separatamente facendo doppio clic sul pulsante.
Manutenzione e pulizia
Non usare prodotti agressivi o graanti. La
Prebit raccomanda acqua demineralizzata per
la pulizia esterna delle lampade.
Attenzione: Prima di ogni intervento assicurasi
che l‘alimentazione sia interotta.
Dicharazione di conformità
La Prebit GmbH dichiara con la presente che
tutte le lampade Prebit corrispondono con le
essigenze della normativa europea 89/336/
EWG.
Consigli generali sulla sicurezza
1. Montaggio e collegamento deve essere
eseguito da proesionisti del settore.
2. Questo modello no è idoneo per ambienti
umidi /esterni.
3. Prima di qualsiasi intervento assicurasi che
l‘alimentazione della lampada sia interotta.
4. Questa lampada funziona con la corrente
continua (DC). Assicurarsi della giusta allimentazione.
5. In caso di modica e/o uso non idoneo scade ogni tipo di garanzia!
Garanzia
La durata della garanzia è di 3(tre) anni e
comprende sia ricambi necessari che la manodopera presso un concessionario prebit.
Eventuali spese di spedizione, smontaggio e
montaggio sono a carico del cliente.
Esclusioni
La Prebit garantisce il perfetto stato e funzionamento dei prodotti e declina ogni responsabilità per danni materiali e corporali causati dai
propri prodotti.
Le presenti istruzioni sono state redatte in
buona fede, pertanto decliniamo ogni responsabilità da attribuire ad errori di trascrizione e
stampa.
Szanowni Państwo, drogi kliencie,
Kupując ten produkt prebit, dokonane to bardzo dobra decyzja, dla których chcielibyśmy
podziękować.
Zwróć uwagę na obowiązujące w Twoim kraju
przepisy dotyczące zapobieganiu wypadkom.
Montaż
Poluzuj dwie boczne śrubki montażowe i
zdejmij lamkę z uchwytu ściennego. Za-
montuj uchwyt na ścianie i podłącz lampkę
bezpośrednio do źródła zasilania (10-30V).
Zamontuj lampkę wykonując powyższe
czynności w odwrotnej kolejności.
UWAGA! Lampy Prebit są zabezpieczone na
wypadek odwrócenia polaryzacji zasilania,
niemniej dla prawidłowego funkcjonowania
ważne jest aby była ona prawidłowa (sprawdź
instalację/instrukcję na pokładzie)
Użytkowanie
Aby włączyć lub wyłączyć lampkę, wciśnij
krótko przycisk. Jasność światła może być
regulowana poprzez przytrzymanie przycisku..
Aby zmienić „kierunek” regulacji (rozjaśnianie/
ściemnianie) należy puścić przycisk i ponownie
go wcisnąć w ciągu 1 sekundy. Światło emitowane przez diody LED może być ściemnione do
minimum (10%) lub rozjaśnione do maksimum
(100%). Lampa zapamięta ustawienie jasności
aż do następnej zmiany.
Opcjonalne światło do czytania.
W przypadku opraw JANA- / NOVA- / CORA-
/ LYNN funkcję czytania można włączać /
wyłączać osobno, klikając dwukrotnie przycisk.
Czyszczenie
Przed czyszczeniem odłącz lampkę od źródła
zasilania.
Czyść tylko delikatną, lekko zwilżoną
ściereczką. Do zwilżenia ściereczki należy
używać wyłącznie czystej wody. Nie używaj
żadnych detergentów ani rozpuszczalników!
Deklaracja Zgodności
Prebit GmbH niniejszym deklaruje, że wszystkie lampy prebit spełniają podstawowe wymogi
Europejskiej Dyrektywy o Kompatybilności
Elektromagnetycznej (89/336/EEC).
Podstawowe zasady bezpieczeństwa
1. Instalacja i podłączenie powinno zostać
wykonane przez specjalistę.
2. Lampy nie są przystosowane do
użytkowania w miejscach, gdzie występuje
duża wilgotność.
3. Odłączaj źródło zasilania przed
rozpoczęciem jakichkolwiek prac (n.p.
czyszczenia).
4. Lampy muszą być zasilane prądem stałym
(DC), sprawdź poprawność podłączenia
pod kątem polaryzacji (+/-).
5. Gwarancja traci ważność w przypadku
niewłaściwej obsługi lub użytkowania niez-
godnego z przeznaczeniem.
Gwarancja
Okres gwarancji trwa trzy lata i obejmuje
zarówno dostarczenie niezbędnych części
zamiennych, jak i ich wymianę. Gwarancja
nie obejmuje demontażu oraz ponownego
montażu lampki.
Zastrzeżenia
prebit gwarantuje, że jego produkty w chwili
opuszczenia fabryki funkcjonują prawidłowo.
Wyłącza to jakąkolwiek odpowiedzialność
za pośrednie lub późniejsze uszkodzenia. Powyższe instrukcje zostały spisane
w dobrej wierze i zgodnie z naszą wiedzą
i doświadczeniem. Prebit nie ponosi odpowiedzialności za błędy montażu i
użytkowania oraz wynikające z nich uszkod-
zenia.
Estimado cliente, cliente mío,
Con la compra de este producto prebit, que ha
hecho una muy buena decisión para la que nos
gustaría darle las gracias.
Lea detenidamente el reglamento nacional sobre montaje y prevención de accidentes.
Montaje
Aoje los dos tornillos de sujeción laterales
y separe la lámpara del soporte de pared.
Fije este a la pared y conecte la lámpara a la
corriente directa (10-30V). Por último, vuelva a
acoplar la lámpara en el soporte de pared.
ATENCIÓN: Aunque las luces prebit incorporan
un circuito de protección contra inversiones de
polaridad, asegúrese de respetar la polaridad
indicada en la placa base.
Funcionamiento
Para encender y apagar la lámpara, pulse brevemente el dimmer. Manténgalo pulsado durante más tiempo para regular la intensidad de
la luz. La luminosidad máxima es 100% y la mínima 10%. Una vez haya ajustado la intensidad
de la luz, esta se mantendrá hasta que vuelva a
regularla. Cuando desee cambiar la intensidad,
suelte el dimmer durante un segundo y vuelva
a pulsarlo.
Limpieza
Desconecte la luz de la corriente antes de limpiarla.
Limpie la supercie con un paño humedecido
con agua. No utilice nunca detergentes ni productos abrasivos.
Luz de lectura opcional.
Para las luminarias JANA-/NOVA-/CORA-/
LYNN, la función de lectura se puede activar
/ desactivar por separado haciendo doble clic
en el botón.
Limpieza
Desconecte la luz de la corriente antes de
limpiarla.
Limpie la supercie con un paño humedecido
con agua. No utilice nunca detergentes ni productos abrasivos.
Declaración de conformidad
prebit GmbH declara que todas sus luces
cumplen los requisitos esenciales de la Directiva Europea de Compatibilidad Electromagnética (89/336/EEC).
Instrucciones generales de seguridad
1. La instalación y la conexión solo debe llevarlas a cabo un técnico.
2. Luz no adecuada para zonas con humedad.
3. Desconecte siempre la luz de la corriente
antes de llevar a cabo cualquier labor de
reparación, limpieza, etc.
4. La luz funciona con corriente directa.
Compruebe que la polarización (+/-) de las
conexiones es la correcta.
5. La garantía expira en caso de mantenimiento indebido o uso incorrecto de la luz.
Garantía
prebit concede a estas luces una garantía de
TRES AÑOS. El período de garantía cubre
el reemplazo e instalación de las piezas necesarias. Quedan excluidos de esta garantía
los gastos derivados del montaje/desmontaje
de la luz.
Descargo de responsabilidad
prebit garantiza la calidad y el correcto funcionamiento de todos sus productos. Esto excluye
toda garantía y cualquier responsabilidad por
daños indirectos y consecuenciales. Estas instrucciones se han escrito con la mayor rigurosidad y precisión posibles. No obstante, prebit
no asume ninguna responsabilidad por los
errores o inexactitudes que pudieran contener,
así como tampoco se hace responsable de los
daños que pudieran derivarse de los mismos.
Loading...
