Prana 150, 200G, 200C, 150 Premium, 150 200C Premium Plus User guide

...

Download

Page 1

MANUAL DE INSTALARE-

EXPLOATARE

Sistem de ventilare cu dublu ux

și recuperare de căldură

PR A NA-15 0

PR A NA-20 0 G

PR A NA-20 0 C

PR A NA-15 0 Premium

PR A NA-20 0 G Premium

PR A NA-20 0 C Premium

PR A NA-15 0 Premium Plus

PR A NA-20 0 G Premium Plus

PR A NA-20 0 C Premium Plus

Page 2

DESCRIERE

Sistemul de ventilare cu dublu  ux și recuperare de căldură «PRANA-150» și «PRANA-200» fac parte din categoria produselor cu tehnologie inovatoare de cea mai bună performanță, proiectate special pentru a asigura permanent un microclimat sănătos în orice tip de încăpere.

Eﬁ ciența energetică ridicată și capacitatea de schimbare simultană a  uxurilor de aer fac posibilă utilizarea acestor sisteme în efectuarea unei ventilații de calitate.

Din punct de vedere tehnologic, sistemul este reprezentat de un sistem compact gata de utilizare, în conformitate cu sarcinile și condițiile de proiectare și de amenajare, în interiorul căruia se a ă un recuperator din cupru cu eﬁ ciență înaltă.

DESTINAȚIE

Sistemele de ventilare «PRANA-150», «PRANA-200C», «PRANA-200G» sunt destinate pentru a crea și menține un microclimat sănătos în încăperi cu funcționalități diferite.

Aceste sisteme sunt potrivite pentru montarea în apartamente, case, birouri, săli de clasă, grădinițe, cabinete medicale etc.

PRINCIPIUL DE FUNCȚIONARE

La baza soluției tehnice de ventilare cu recuperare de căldură stă un schimbător de căldură din cupru, care permite formarea a două  uxuri de aer în interiorul unui singur cilindru (ﬁ g.1)

Ciclul de funcționare constă în următoarele: atunci când are loc evacuarea aerului cald din încapere prin recuperatorul de căldură, cedează această căldură prin recuperator - aerului admis.

Sistemul permite folosirea căldurii în stare agregată, care ajută la creșterea coeﬁ cientului de recuperare al căldurii, astfel menținând un nivel optim de umiditate. Având în vedere că  uxurile sunt separate trecând prin canale diferite ,,evacuare- admisie,, este exclus ca aerul să se amestece.

Debitul mare de aer, cu o eﬁ ciență majoră de schimbare de căldură permite îndepărtarea umidității acumulate cu până la 90 %, împiedicând astfel înghețarea recuperatorului la temperaturi mici.

schimbător de

căldură din cupru

admisia și evacuarea

functionează simultan

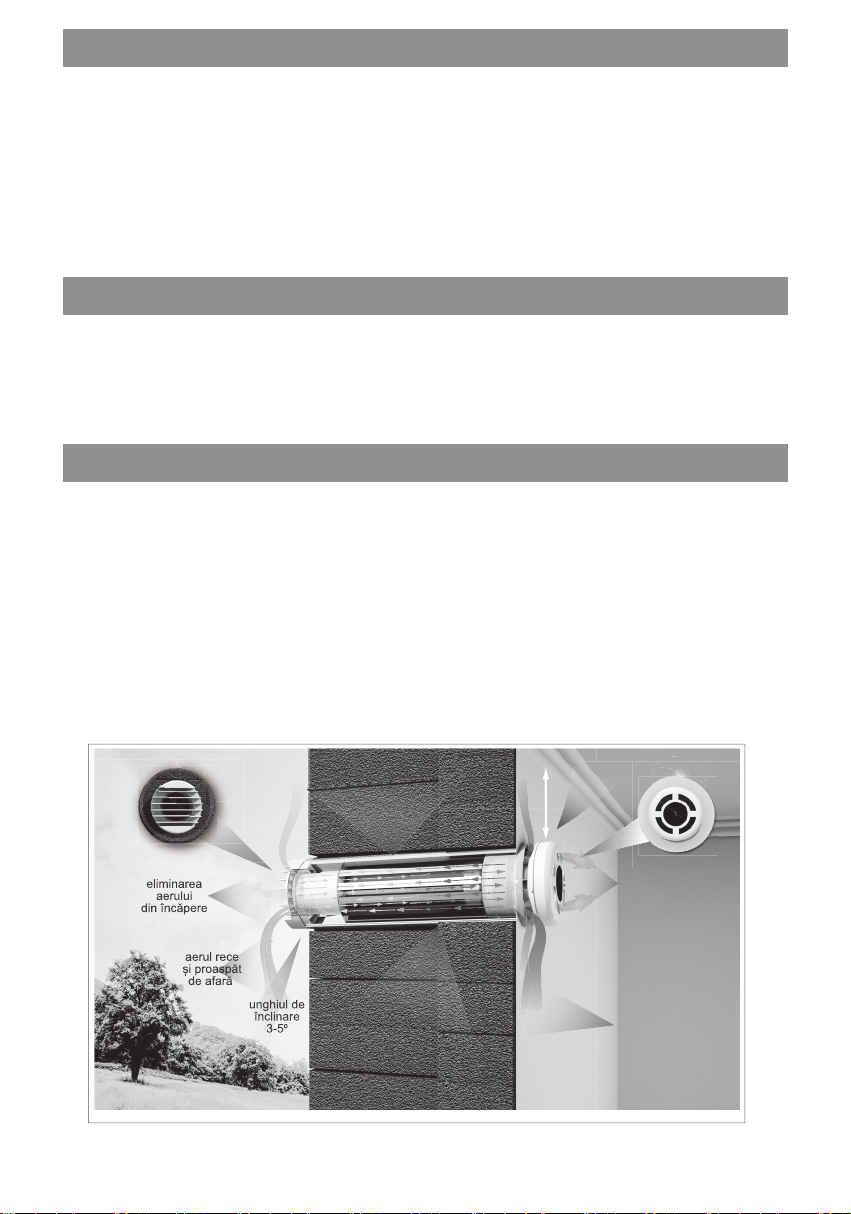

Fig. 1. Principiul de funcționare al recuperatorului de căldură PRANA-150, PRANA-200C, PRANA-200G

100-150 mm

de la tavan

aerul preîncălzit

admis în încăpere

evacuarea aerului

din încăpere

Page 3

PRINCIPALELE CARACTERISTICI TEHNICE

PRANA 150 PRANA 200G PRANA 200C

Diametru recuperator, mm Inclusiv termoizolarea, mm

Diametrul găurii de montare,mm Lungime recuperator,mm

Suprafața de ventilare recomandată, m2 <60 <60 <120

Capacitatea de ventilare m3/h (admisia și evacuarea are loc simultan)

-Debit aer admis

-Debit de aer evacuat

- În regim ,,Noapte,,

- În regim pasiv

Consum de energie W*h:

-Recuperator

-Funcția «PREÎNCĂLZIRE»

Eﬁ ciența energetică a recuperării, %

Nivel de zgomot la distanță de:

-3 m, dB 14/52 13/50 15/54

Greutate produs în ambalaj, kg ≥ 4,3 ≥ 5,8 ≥ 6,0

Dimensiunile ambalajului, mm (LxHxI) ≥750х210х210 ≥750х260х260 ≥750х260х260

Alimentare. AC: 230±10% V. Clasa de izolație II. Gradul de protecție IP 24.

Sistem de control: telecomandă, aplicație mobilă.

Carcasa este termoizolată. Protecție dublă împotriva formării curenților de aer frontali.

Funcții «PREÎNCĂLZIRE», «ANTIÎNGHEȚ».

Durată de viață al sistemului- 10 ani.

Perioada de garanție- 2 ani.

Sistemul este proiectat pentru funționare continuă la un interval de temperatură de la -30 ºС la +50 ºС

150 160

≥162 ≥450

105

97 12

4-17

95 96 93

200 210

≥215 ≥440

108 100

12 10

4-17

200 210

≥215 ≥500

185 177

4-35

FUNCȚII ADIȚIONALE

Funcția «PREÎNCĂLZIRE»,

Pentru a avea un confort suplimentar în lucuință, sistemul de ventilare PRANA rezidențiale si industriale sunt prevăzute cu funția «PREÎNCĂLZIRE»,

Această funcție se poate activa cu butonul ,, Pornire preîncălzire,, de pe telecomandă sau din aplicația mobilă (această informație se găsește în manual de instrucțiuni)

În momentul activării funcției «PREÎNCĂLZIRE», temperatura aerului admis în încăpere crește suplimentar cu 3-5° C. Funcția «PREÎNCĂLZIRE» formează o perdea de căldură atunci când motoarele funcționează si capacul recuperatorului este deschis.

ATENȚIE! Daca temperatura de afară depășește +20ºС, NU ACTIVA funcția «PREÎNCĂLZIRE»

FUNCȚIA «DEGIVR ARE»

Funcţia «Degivrare» are rolul de a împiedica înghețarea canalului de drenaj al condensului în timpul sezonului rece sau înghețarea găurii de condens.

ATENT IE! În ti m p u l sezonulu i re c e , la po rn i r e a sistemulu i de ve n t i l aț i e, porniți şi fun cţ i a «D e g i v r a r e»

Regim «Regim Automat» dupa deconectarea motoarelor, functia de «Degivrare» va functiona inca 30 de minute, pentru a evita formare gheții in canalul de scurgere al condensului care poate duce la scaderea eﬁ cientei sistemului de ventilație.

Page 4

Functia «element de incalzire» este o funcție optională care poate ﬁ adaugată la recuperat oarele, ce urmează a ﬁ folosite în încăperi cu nivel de umiditate foarte crescut sau zone cu temperaturi scăzute.

Modul pasiv.

Este regimul în care capacul este deschis însă motoarele recuperatorului sunt oprite. Presupune un  ux necontrolat de aer prin recuperator datorită diferențelor de presiune și temperatură a aerului din interior și exterior.

Poate ﬁ folosit atunci când diferența de temperatura a aerului din interior și exterior nu este mai mare de 5 °C.

Funcția «Dezghețare»

ATENȚ IE! În perioada rece a anului există riscul înghețării canalului de drenaj al condensului dacă

sistemul nu funcționează necorespunzător.

Însă, dacă sa format gheață este necesar dupa ce ai pornit motoarele sa activezi funcția «Preîncălzire» nu mai puțin de 60 minute, pană va dezgheța toată gheața după care se va alege regimul de funcționare dorit.

motoare oprite

funcția «PREÎNCĂLZIRE»

activată

Fig.2 DEZGHEȚARE

porniți

modul dorit

Page 5

DIMENSIUNI

450

490

45 mm

445 mm

520

45 mm

475 mm

510

465 mm

b) c)

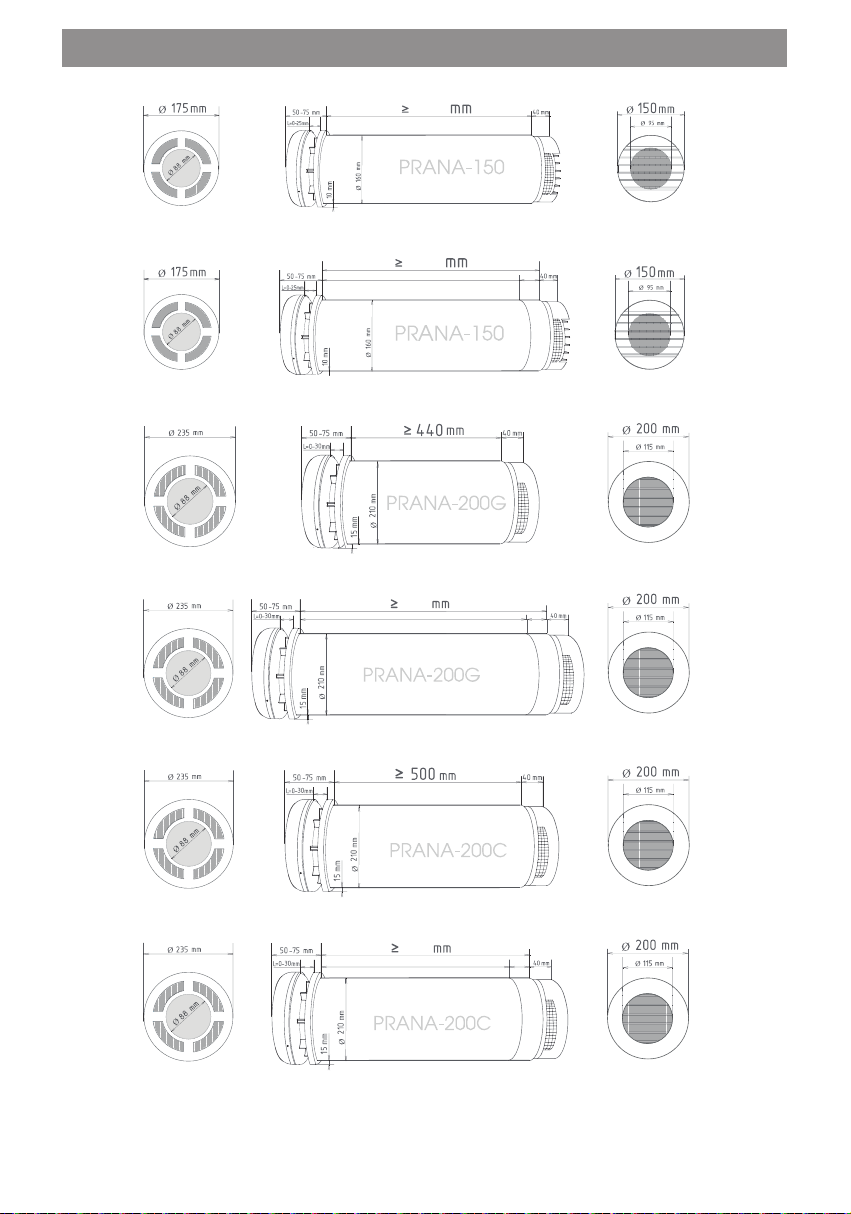

Fig.3. Dimensiunile sistemelor de ventilare «PRANA-150», «PRANA-200G», «PRANA-200C»: a) grila de ventilare și admisie din încăpere b) unitatea de lucru c) grila de ventilare și admisie din exterior

Page 6

MONTAJUL ȘI INSTALAREA

Sistemul de ventilare cu dublu  ux și recuperator de căldură «PRANA» - este un sistem compact gata de utilizare.

Montajul recuperatoarelor se face în partea superioară a peretelui, la o distanță de 100-150 mm față de tavan. Pentru aceasta se execută o gaură corespunzător modelului, cu o înclinație de 3-5⁰ spre exterior. Unitatea se montează în perete cu bandă de etanșare autoadeziva , cu spumă poliuretanică sau alt material de etanșare.(Fig.4)

Lungimea recuperatorului trebuie sa corespundă cu grosimea peretelui în care este montat sistemul. Pentru o funcționare corespunzătoare acesta poate să iasă in exterior cu 1-2 cm, dar până la schimbătorul de căldură (Fig.4)

100-150mm

de la tavan

evacuarea aerului

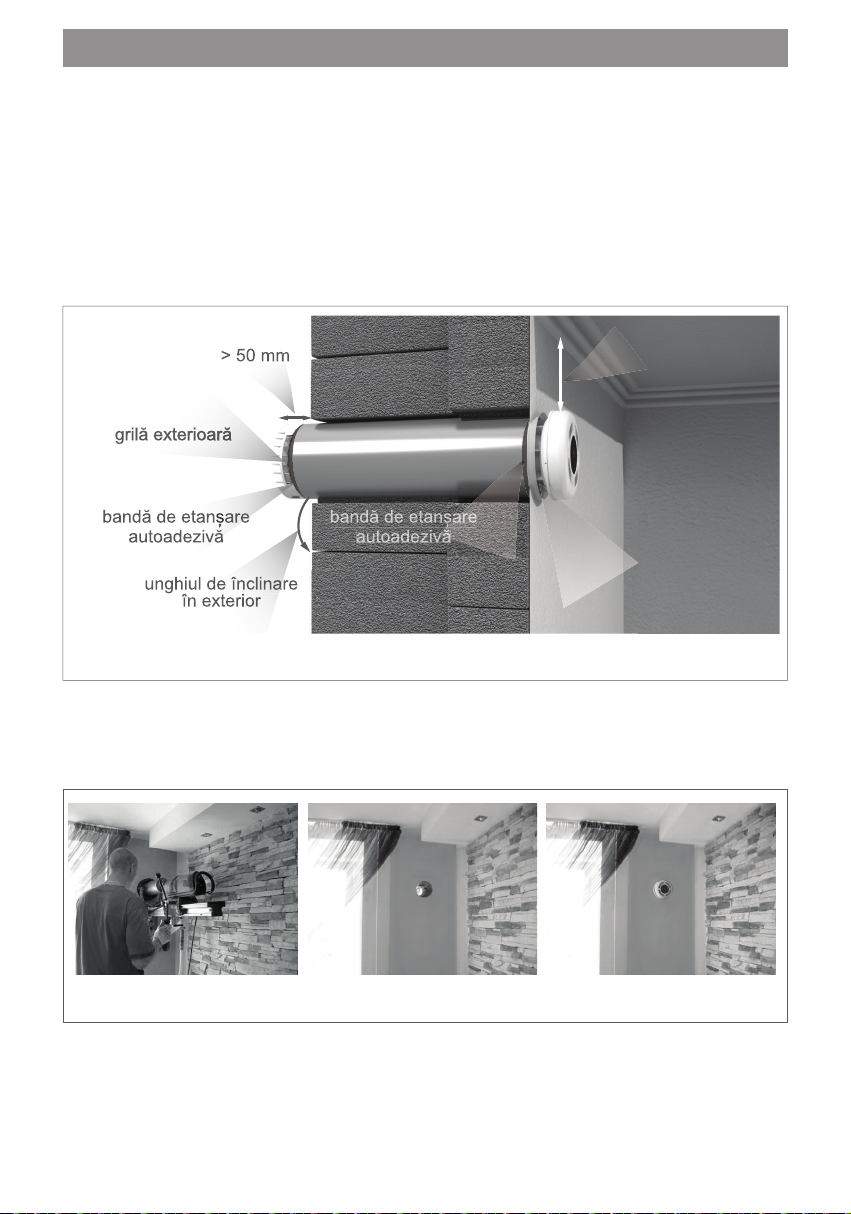

Fig.4. Schema de montare a recuperatorului în perete.

Alte lucrări de pregătire:

-gaura de montare se execută lângă canalul de plastic prin care o să treacă cablul de alimentare

sau cablul de conectare la variatorul de căldură.

Fig.5. Exemplu de montare al recuperatoarelor «PRANA-150», «PRANA-200G», «PRANA-200C».

Page 7

CONECTAREA LA REȚEAUA ELECTRICĂ

Conectarea recuperatorului la rețeaua electrică, monitorizarea sistemului cu telecomanda.

Deconectați curentul de la rețeaua electrică la care urmează să conectați sistemul de ventilare.

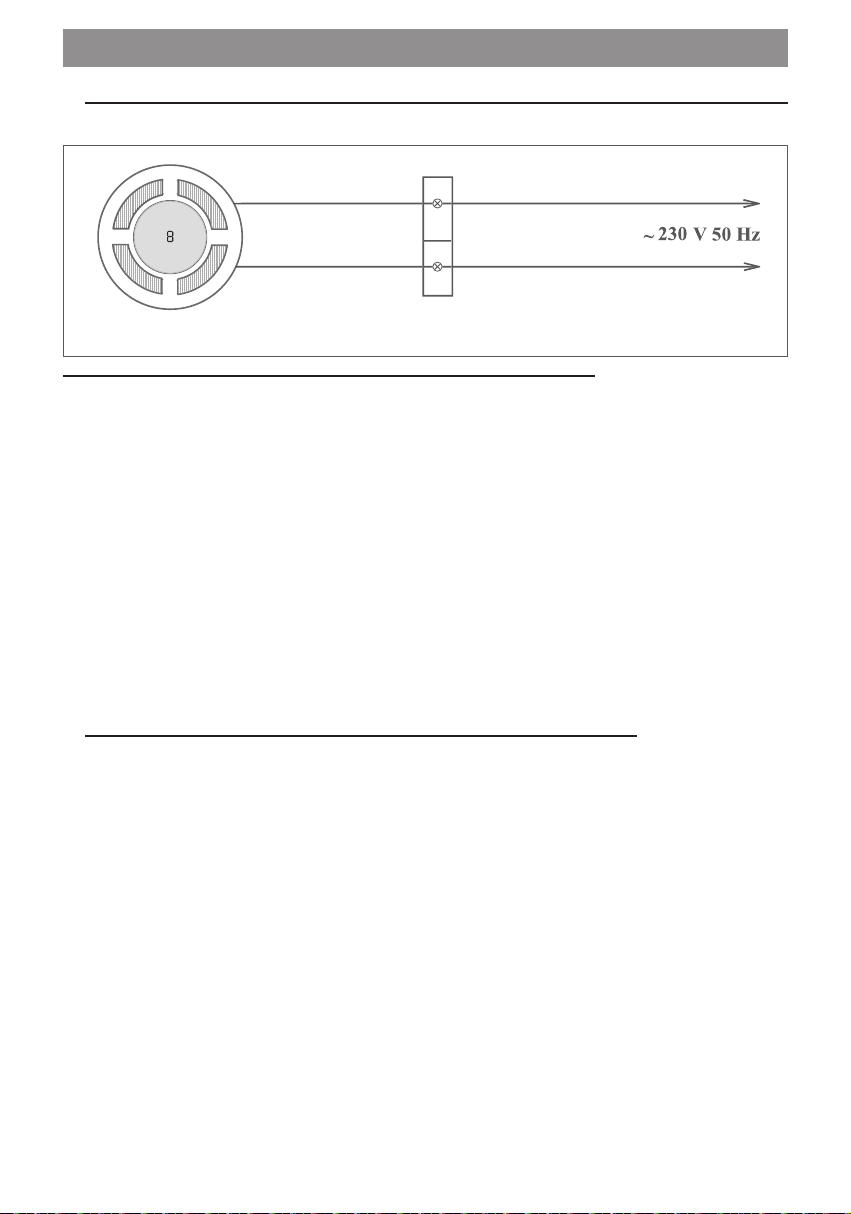

Fig.6. Conectarea recuperatorului la rețeaua electrică în cazul folosirii telecomenzii sau a aplicației mobile.

ATENȚIE! Asigurați-vă că alimentarea cu curent electric a fost oprită!

Sistemul de ventilare se conectează la o rețea electrică cu tensiunea de 230V si frecvență 50 HZ.

Conectarea sistemului de ventilație la rețeaua de alimentare este asigurată de cablul electric care iese din recuperator. Daca rețeaua de alimentare nu este conectată la oriﬁ ciul de montare ,, cablul electric din schimbătorul de căldură trebuie să ﬁ e conectat la rețeaua electrică așa cum arata in ﬁ g.6. :

-trebuie să conectați clemele 1,1 în paralel sau instalați un conector electric pe cablul care îndeplinește parametrii de mai sus pentru conectarea rapidă și deconectarea aparatelor electrice. Conectoarele electrice nu sunt incluse în pachet.

Dacă cablul de instalare a fost conectat în prealabil la o sursă de energie, atunci conectarea se va realiza chiar langă corpul recuperatorului. Astfel puteți ajusta lungimea cablului de alimentare în funcție de distanța dintre recuperator si sursa de energie.

Toate cablurile folosite pentru conectarea recuperatorului la rețeaua electrică trebuie să aibă un diametru de 0,5-0,75 mm². Sistemul de ventilare se poate gestiona cu ajutorul unei telecomenzi sau prin aplicația mobila.

Recuperatoarele PRANA 150/200G/200C se adaptează automat la rețeaua electrică . Acest lucru scade semniﬁ cativ nivelul de zgomot, acestă va corespunde cu valoarea declarată în ﬁ șa tehnică.

ATENȚIE! După conectarea aparatului la sursa de energie este necesar:

1. Să porniți alimentarea cu energia.

2. Sa veriﬁ cați sistemului de ventilare în diferite viteze de funcționare

Page 8

Înainte de pornire trebuie veriﬁ cat :

ADAPTAREA LA REȚEAUA ELECTRICĂ

-Dacă a fost efectuată corect conectarea la rețeaua electrică (conform instrucțiunilor din ﬁ g.6);

-Dacă este deschis capacul de evacuare al aerului;

-Dacă funcționează corect sistemul de ventilare.

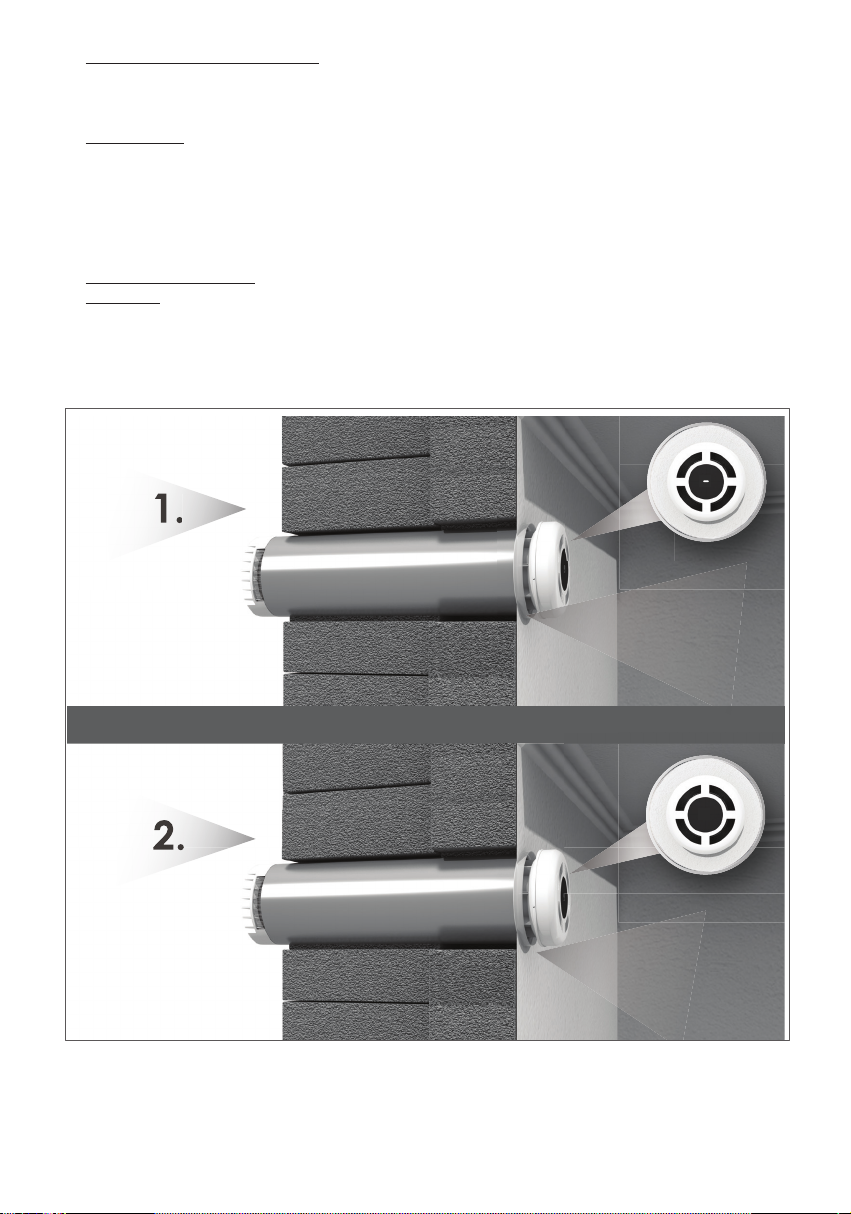

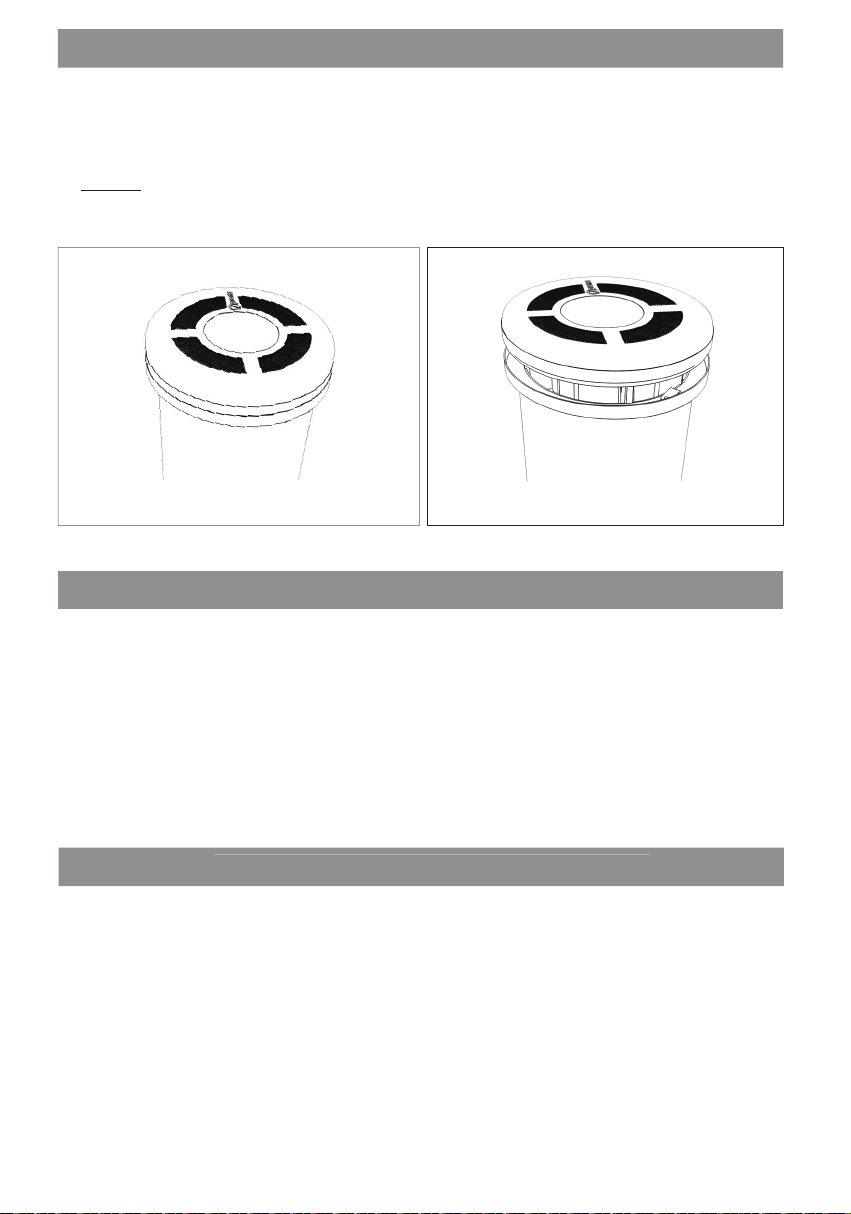

Atenție! Înainte de pornire, asigurați-vă că este deschis capacul de evacuare al aerului,

conform imaginilor de mai jos:

1. Capacul este închis. Nu porniți sistemul

2. Deschideți cu grijă capacul. Sistemul este pregătit pentru funcționare.

EXPLOATAREA

În timpul funcționării trebuie veriﬁ cate periodic:

-calitatea funcționării ventilatoarelor

-însemnatatea indicatorilor graﬁ ci aﬁ șați

-exactitatea executării comenzilor date de telecomandă

Trebuie să opriți recuperatorul în caz de:

-vibrație excesivă și zgomot

-deteriorarea elementelor exterioare

-ﬁ bre electrice prost izolate

-deteriorarea elementelor de automatizare

-temperatura mediului extern sub -30 ºС.

Recuperatoarele PRANA 150/200G/200C se adaptează automat la rețeaua electrică . Acest lucru

scade semniﬁ cativ nivelul de zgomot, acestă va corespunde cu valoarea declarată în ﬁ șa tehnică.

Page 9

MENTENANȚĂ ȘI ÎNTREȚINERE

Întreținerea sistemului de ventilare se face periodic ( cel putin o dată la 2 ani) și constă în curățarea

prafului și murdăriei acumulate pe suprafața ventilatorului și a schimbătorului de căldură.

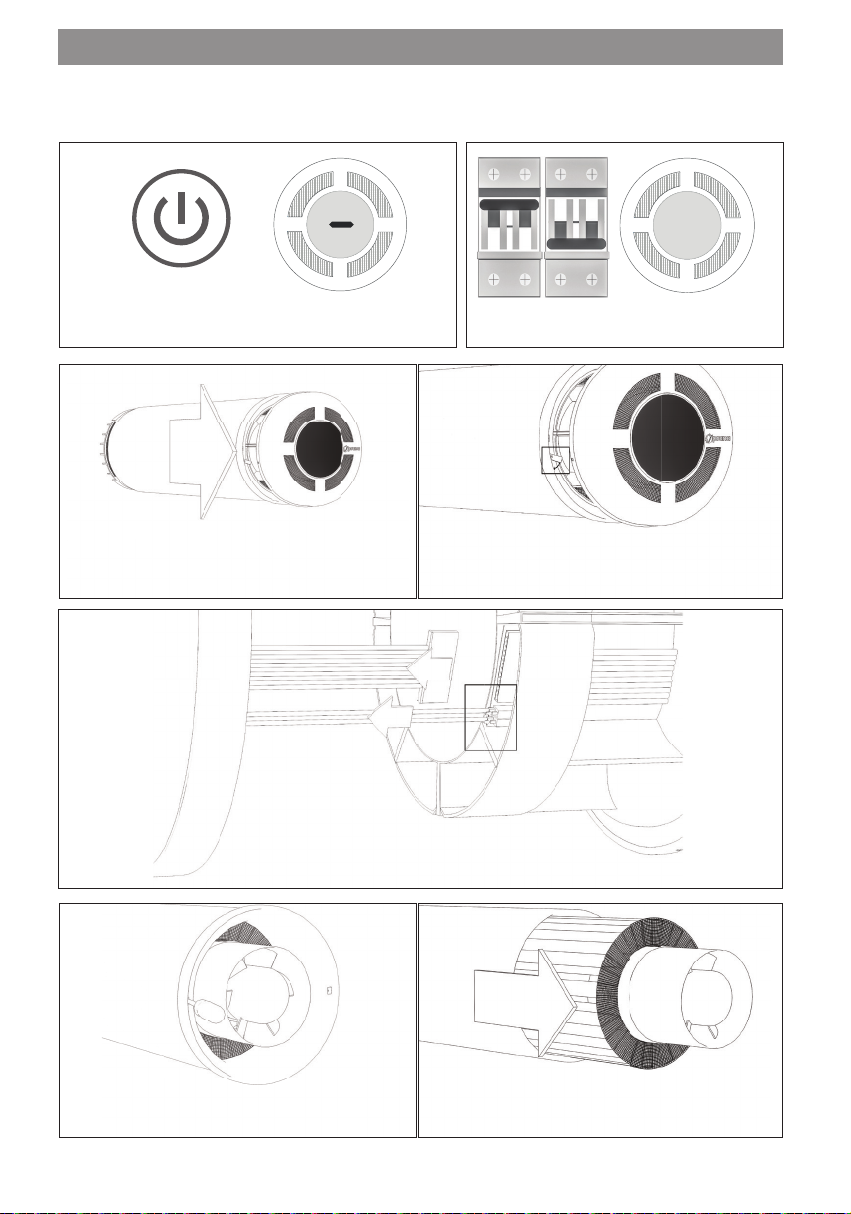

Pașii de urmat pentru demontarea recuperatorului și efectuare procedurilor de mentenanță:

1.Apăsați butonul «Oprire» de pe telecomandă. Opriți sistemul de ventilare.

3. Deschide capacul recuperatorului.

5. Deconectează cablurile de alimentare. Scoate capacul.

2. Opriți alimentarea cu energia electrică.

4. Rotește ușor clamele de ﬁ xare din spatele capacului.

6. Deșurubează șuruburile de ﬁ xare a  ansei și scoate  anșa.

7. Scoate corpul recuperatorului si ventilatoarele.

Page 10

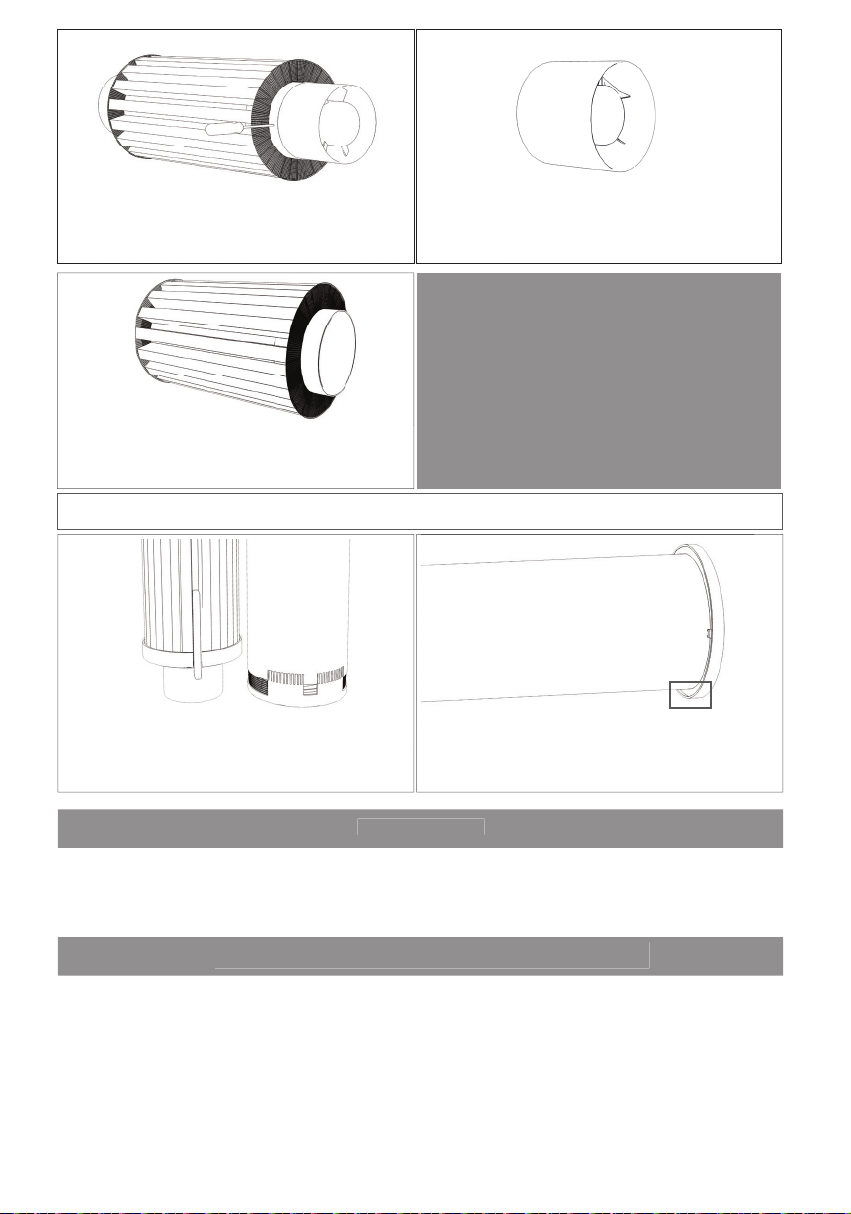

8. Deșurubează șuruburile și scoate cele două

ventilatoare

10. Curăță recuperatorul cu o lavetă uscată sau în funcție de necesitate cu o lavetă

umedă.

MONTAREA ÎN ORDINEA INVERSĂ

9. Scoate palele ventilatoarelor și curăță-le cu o lavetă uscată.

ATENȚ IE! Înainte de a efectua curățarea umedă al recuperatorului asigurați-vă ca toate elementele electrice sunt scoase din recuperator (excepție fac componentele «preîncălzire» și «încălzirea condensului»).

11. Elementul de degivrare a condensului din recuperator trebuie să ﬁ e în partea inferioară, astfel încat să ﬁ e în dreptul găurii de condens

și marcajelor de pe carcasă.

Procesul tehnologic din fabrică presupune testarea 100 % a funcționalității ﬁ ecărui recuperator prin funcționare la capacitate maximă timp de 24 de ore și controlul tuturor produselor și accesoriilor aferente la ieșirea din producție.

Transportul sistemului se va face în poziție verticală, în cutii speciale de ambalare.

Depozitați produsul într-un spațiu închis, cu o umiditate relativă de până la 70 %, și o temperatură cuprinsă între -20°C si +40°C.

12. Montează  anșa în așa fel încât marginea mai lată să ﬁ e în partea de jos.

Page 11

CONȚINUT PACHE T

- Sistemul de ventilare.

- Cartea tehnica.

- Talon de garanție.

- Ambalaj.

Toate lucrările de conectare la rețeaua electrică trebuie să ﬁ e efectuate numai de specialiști

caliﬁ cați.

Asigurați-vă că atunci când se face instalarea se respectă codurile și reglemetările mecanice și

electrice corespunzătoare în țara dumneavoastră.

ATENȚIE! Orice lucrare de mentenanță și întreținere al recuperatorului se efectuează numai după

deconectarea aparatului de la rețea.

ATENȚIE! Este interzisă utilizarea sistemului de ventilație dacă există riscul pătrunderii de corpuri

străine în interiorul recuperatorului, care ar putea deteriora sau bloca lamele motoarelor.

ATENȚ IE! Este interzisă utilizarea sistemului de ventilație în zonele în care aerul conține substanțe

agresive și/sau nu se încadrează în limitele normale de temperatură.

După punerea în funcțiune a sistemului de ventilație, trebuie să respecte urmatoarele directive:

-Directiva LVD 2014/35/ UE. Tensiune electrică joasă.

-Directiva 2006 / 42/ CE. Securitatea mecanismelor.

-DIRECTIVA 2004/ 108/ CE. Compatibilitatea electromagnetică (CEM).
