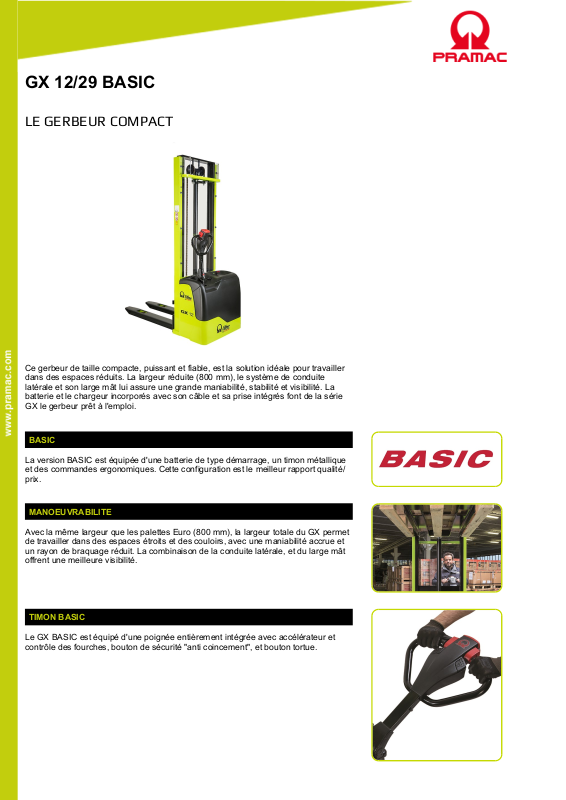

Pramac GX 12/29 BASIC Specification

Page 1

GX 12/29 BASIC

LE GERBEUR COMPACT

Ce gerbeur de taille compacte, puissant et fiable, est la solution idéale pour travailler dans des espaces réduits. La largeur réduite (800 mm), le système de conduite latérale et son large mât lui assure une grande maniabilité, stabilité et visibilité. La batterie et le chargeur incorporés avec son câble et sa prise intégrés font de la série GX le gerbeur prêt à l'emploi.

BASIC

La version BASIC est équipée d'une batterie de type démarrage, un timon métallique et des commandes ergonomiques. Cette configuration est le meilleur rapport qualité/ prix.

MANOEUVRABILITE

Avec la même largeur que les palettes Euro (800 mm), la largeur totale du GX permet de travailler dans des espaces étroits et des couloirs, avec une maniabilité accrue et un rayon de braquage réduit. La combinaison de la conduite latérale, et du large mât offrent une meilleure visibilité.

TIMON BASIC

Le GX BASIC est équipé d'une poignée entièrement intégrée avec accélérateur et contrôle des fourches, bouton de sécurité "anti coincement", et bouton tortue.

Page 2

CAPOT

Capot en ABS solide avec compartiments de rangement sur le dessus, facilement amovible pour accélérer les opérations de maintenance. L'ouverture d'accès inférieur permet un démontage immédiat de la roue motrice et du timon sans soulever la machine. Prise Schuko avec câble spirale disponible pour un chargement rapide de la batterie.

COMPARTIMENT BATTERIE BASIC

Un compartiment séparé pour l'emplacement des batteries de démarrage sur les GX BASIC. Ces batteries de démarrage sont légères et peu coûteuses et permettent une autonomie de travail d'environ 3 heures.

Page 3

Description

1.1 Fabricant PR INDUSTRIAL

1.3 Mode de translation Électrique

1.4 Système de conduite Accompagnement

1.5 Capacité nominale Q Kg 1200

1.6 Centre de gravité c mm 600

1.8 Déport avant de la charge x mm 780

1.9 Empattement y mm 1234

Poids

2.1 Poids de service (batterie incluse) Kg 545

2.2 Charge par essieu avec charge, arrière Kg 1187

2.2 Charge par essieu avec charge, avant Kg 558

2.3 Charge par essieu sans charge, avant Kg 383

2.3 Charge par essieu sans charge, arrière Kg 162

Châssis/Roues

3.1 Roues, avant CAOUTCHOUC

3.1 Roues stabilisatrices - Avant POLY.C.

3.1 Roues arrière POLY.C.

3.2 Dimensions roues, avant - Largeur mm 76

3.2 Dimensions roues, avant - Diamètre mm 250

3.3 Dimensions roues, arrière - Diamètre mm 82

3.3 Dimensions roues, arrière - Largeur mm 70

3.4 Dimensions des roues avant stabilisatrice - Diamètre mm 100

3.4 Dimensions des roues avant stabilisatrice - Largeur mm 38

3.5 Taille roues : pneu avant - Q,ty (X=conduite) nr 2

3.5 Taille roues : pneu avant - Q,ty (X=conduite) nr 1x+1

3.6 Voie avant b10 mm 565

3.7 Voie arrière b11 mm 410

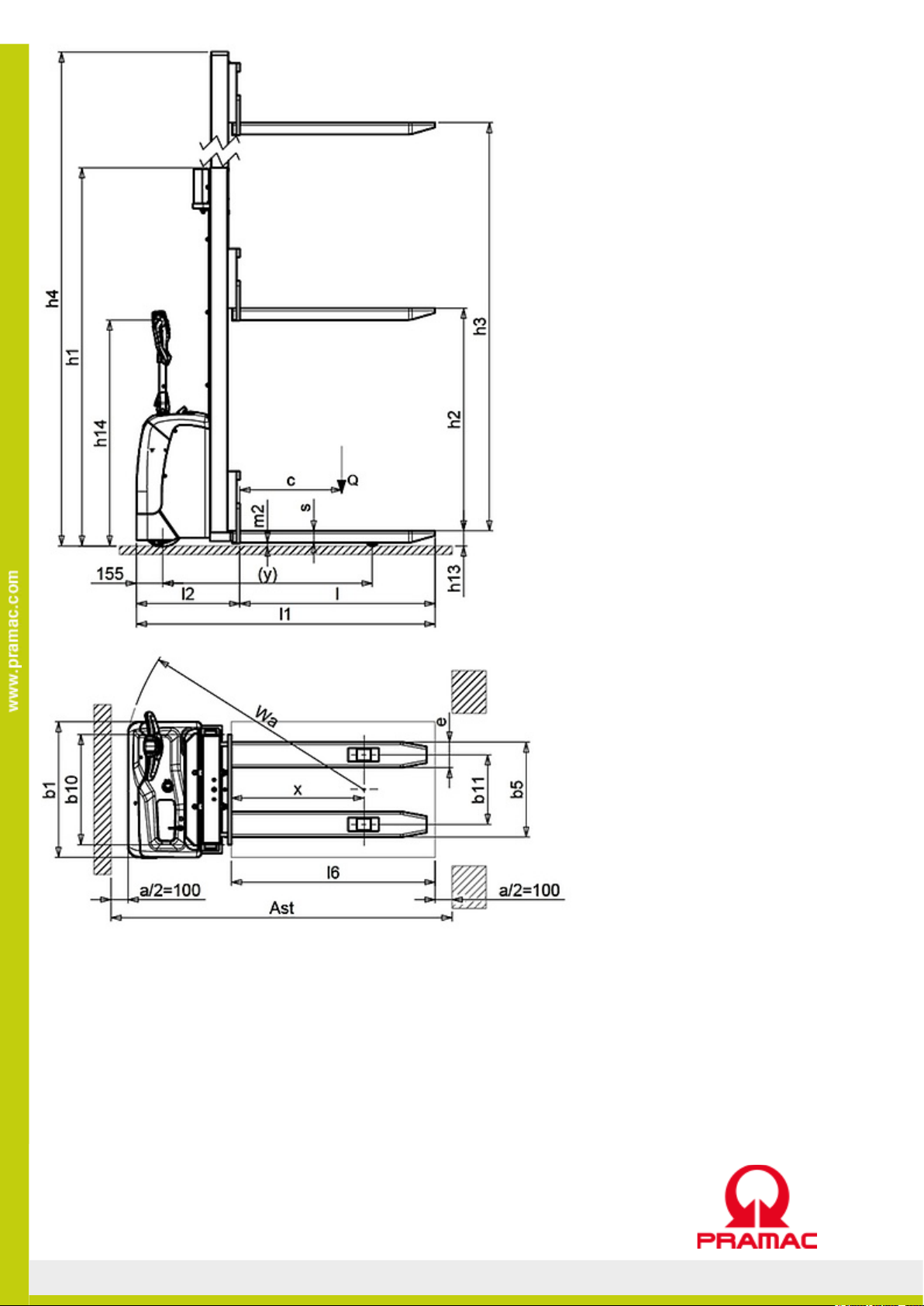

Dimensions

4.2 Hauteur, mât abaissé h1 mm 1987

4.4 Hauteur de levage h3 mm 2810

4.5 Hauteur, mât déployé h4 mm 3392

4.9 Hauteur du timon en position de conduite max h14 mm 1310

4.9 Hauteur du timon en position de conduite min h14 mm 915

4.15 Hauteur du sol h13 mm 90

4.19 Longueur totale l1 mm 1760

4.20 Longueur tablier l2 mm 609

4.21 Largeur totale b1 mm 800

4.22 Dimensions fourches s mm 70

4.22 Dimensions des fourches (largeur) e mm 150

4.22 Dimensions des fourches (longueur) l mm 1150

4.24 Largeur du tablier b3 mm 650

4.25 Distance entre les bras de fourche b5 mm 560

4.32 Garde au sol au milieu de l’empattement m2 mm 20

4.34 Largeur d'allée pour palette 800x1200 (en longueur) Ast mm 2210

4.35 Rayon de braquage Wa mm 1430

Page 4

Performances

5.1 Vitesse de déplacement avec charge Km/h 4.7

5.1 Vitesse de déplacement à vide Km/h 5.2

5.10 Frein de service REVERSE CURRENT

BRAKING

Moteurs électriques

6.6 Consommation d'énergie selon le cycle VDI kWh/h 0.9

8.4 Niveau sonore à l'oreille du cariste dB(A) 62

Capacité résiduelle

Hauteur d’élévation (H3) 2500 mm Kg 1200 Hauteur d’élévation (H3) 2900 mm Kg 800

Page 5

The information is aligned with the Data file at the time of download. Printed on 02/01/2020 (ID 4273)
