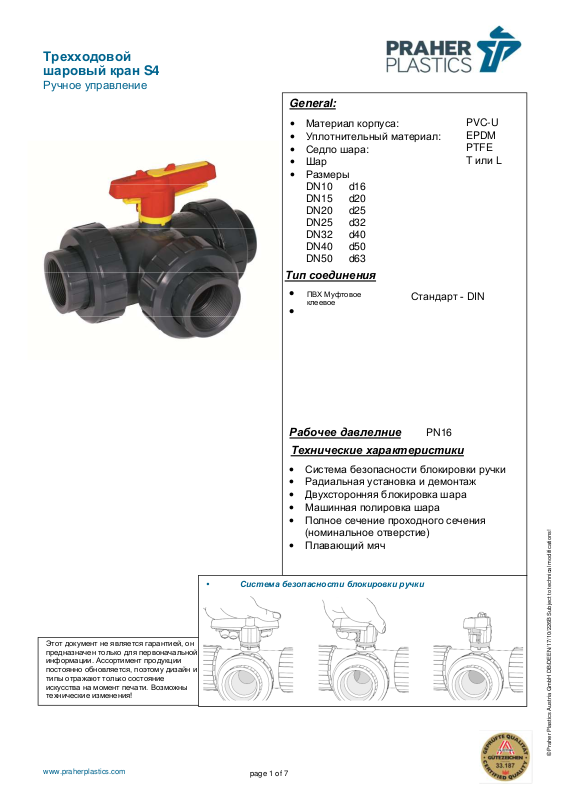

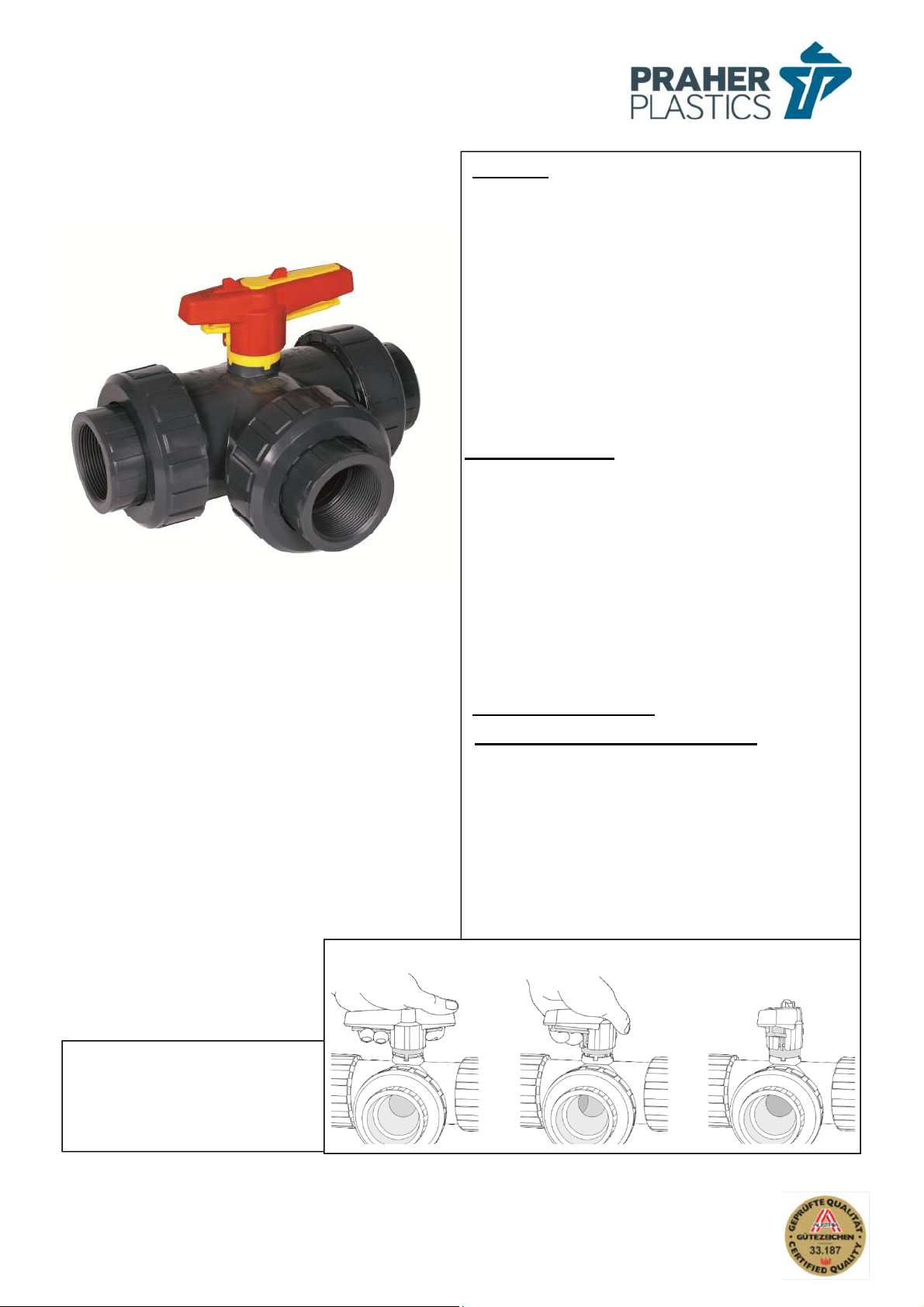

Page 1
Трехходовой
©
Praher Plastics Austria GmbH
DB
/DEEN
/
17
/
10
/226
B
Subject to technical modifications!
шаровый кран S4
Ручное управление
General:
• Материал корпуса:
• Уплотнительный материал:
• Седло шара:
• Шар
• Размеры
DN10
DN15
DN20
DN25
DN32
DN40
DN50
d16
d20
d25
d32
d40
d50
d63
Тип соединения
•
ПВХ Муфтовое
клеевое
Стандарт - DIN
•
PVC-U
EPDM
PTFE
T или L
Этот документ не является гарантией, он
предназначен только для первоначальной
информации. Ассортимент продукции
постоянно обновляется, поэтому дизайн и
типы отражают только состояние
искусства на момент печати. Возможны
технические изменения!
Рабочее давлелние
Технические характеристики
• Система безопасности блокировки ручки
• Радиальная установка и демонтаж
• Двухсторонняя блокировка шара
• Машинная полировка шара
• Полное сечение проходного сечения
(номинальное отверстие)
• Плавающий мяч
• Система безопасности блокировки ручки
PN16
www.praherplastics.com
page 1 of 7
Page 2
©
Praher Plastics Austria GmbH
DB
/DEEN
/
17
/
10
/226
B
Subject to technical modifications!
Трехходовой
шаровый кран S4
Ручное управление
PVC-U

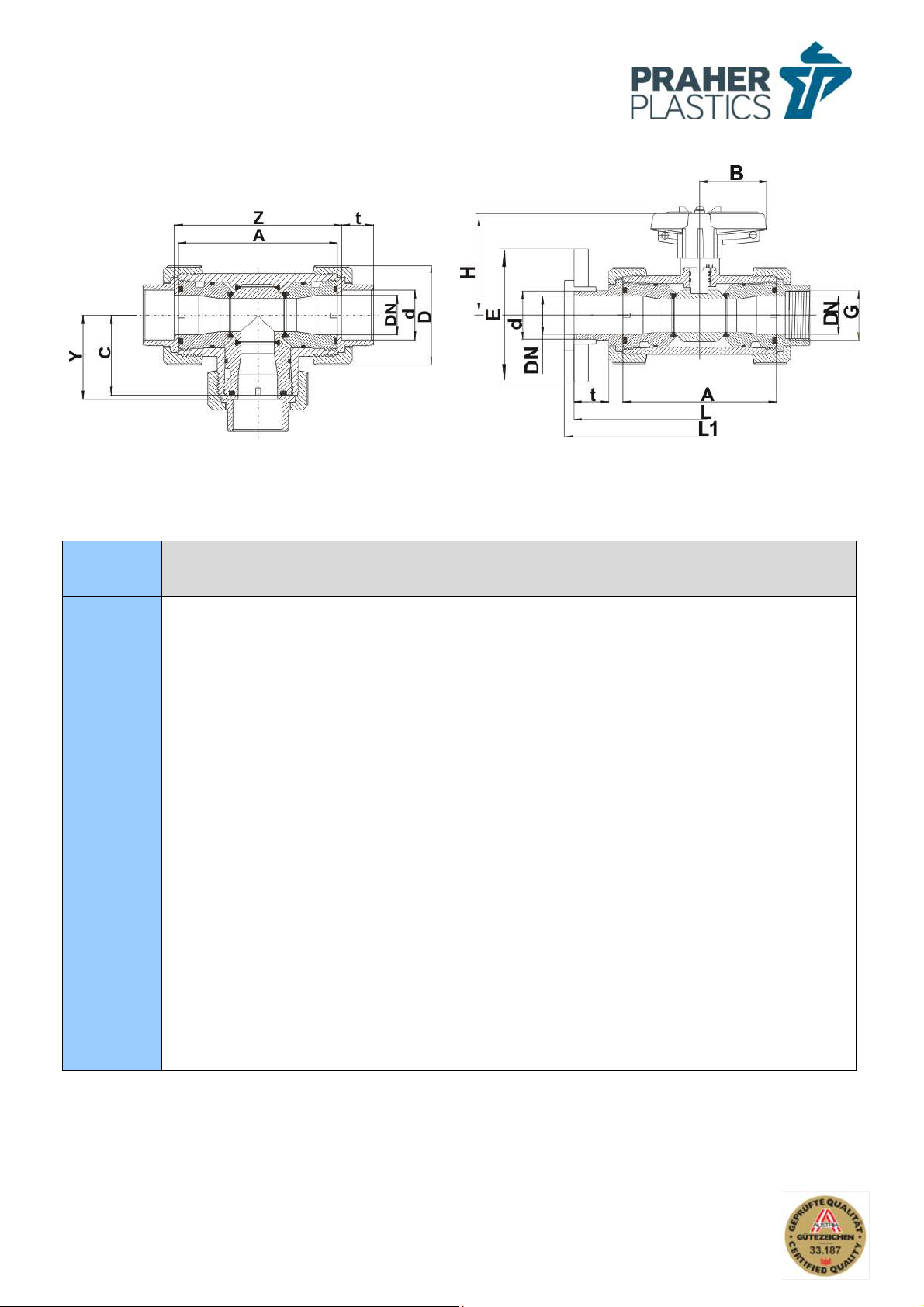

Тип соединения
PVC клеевая муфта / клеевая втулка / резьбовая муфта /
опорный фланец / PE сварная втулка
DN 10 15 20 25 32 40 50
d 16 20 25 32 40 50 63
1
G
3/8“ 1/2“ 3/4“ 1“ 1 1/4“ 1 1/2“ 2“
TSO
A 100 100 120 120 162 162 181
B 40 40 51,5 51,5 73 73 85
C 50 50 60 60 81 81 90,5
D 53 53 70 70 101 101 124,5
H 72 72 81,5 81,5 107,5 107,5 116,5
t
SSO2/ SSP
t
FSP PE
E
L
SSO2/TSO
L
L
L1
3
16,5 16,5 20 22,5 27,5 31,5 38,5
4
13 14,5 - 18,5 - 29 31
5
90 95 - 115 - 150 165
BF
1
138 138 166 172 224 234 269
3
153 163 - 200 - 261 295
SSP
4
150 160 - 198 - 246 269
PE FSP
5
159 169 - 206 - 267 301
BF
Y 53 53 63 63 84,5 85,5 96
Z 106 106 126 126 169 171 192
PN 16 16 16 16 16 16 16
PN
1
TSO
2
SSO
3
SSP
4
FSP
www.praherplastics.com
4
10 10 10 10 10 10 10
BF5 PE
5
= резьбовая муфта
= клеевая втулка
= клеевая насдка
= раструб PE
BF = опорный фланец
- = на данный момент не производится
page 2 of 7
размеры в mm
Page 3
©
Praher Plastics Austria GmbH
DB
/DEEN
/
17
/
10
/226
B
Subject to technical modifications!
Трехходовой
шаровый кран S4
Ручное управление

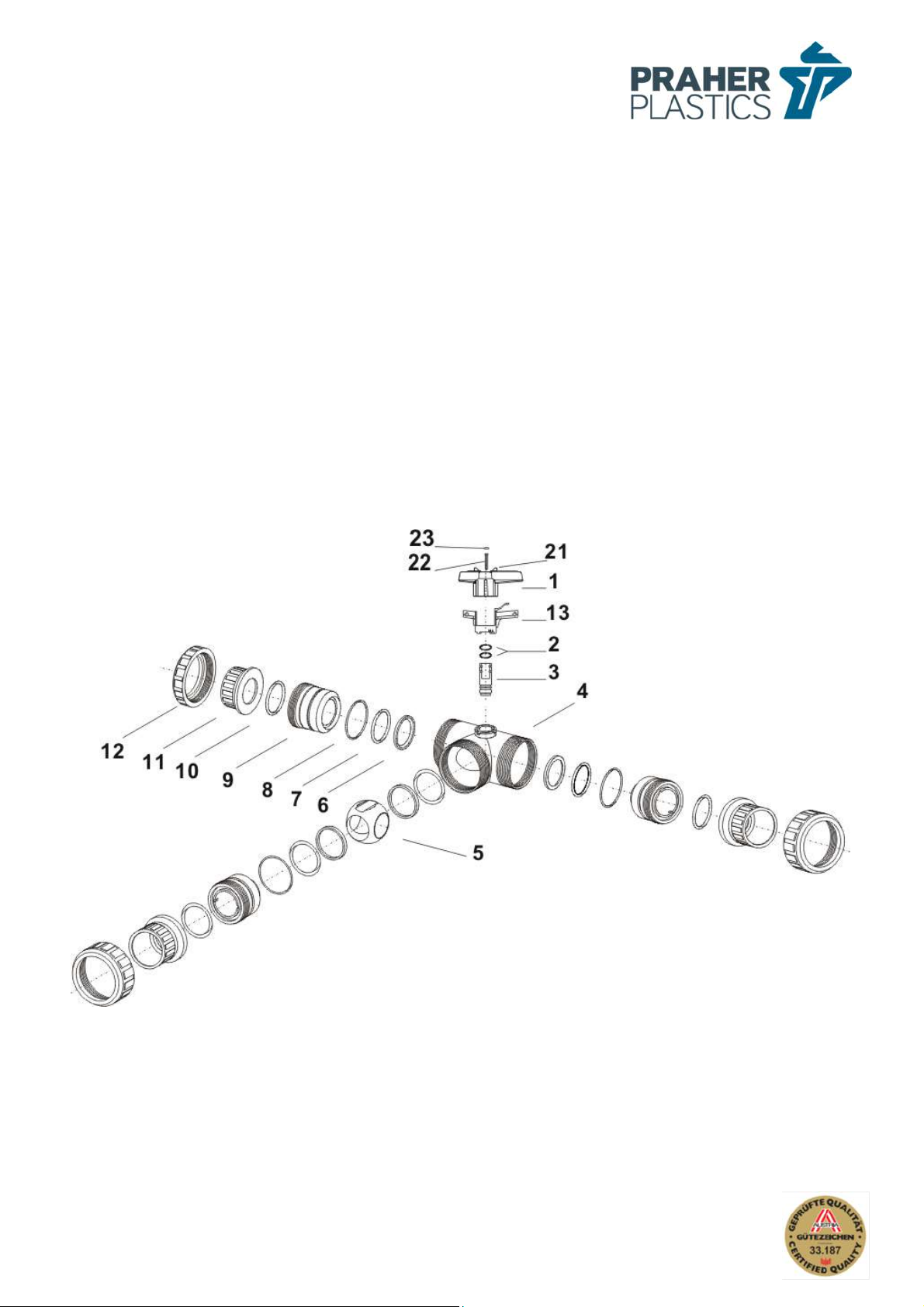

Разборная схема
1. Ручка
2. O-кольцо
3. Шток
4. Корпус
5. Шар „L“ или „T“
6. Седло шара
7. O-кольцо
8. O-кольцо
9. Упорный хомут
10. O-кольцо
11. Тип соединения
клеевая муфта / -клеевая
втулка /-резьбовая муфта
фланцевый адаптер и опорный
фланец
12. Накидная гайка
13. Подпружиненная стопорная вилка
21. Укороченный шип для открытия
упорного кольца
22. Винт
23. Вставка для маркировки
www.praherplastics.com
page 5 of 7
Page 4
©
Praher Plastics Austria GmbH
DB
/DEEN
/
17
/
10
/226
B
Subject to technical modifications!
Трехходовой
шаровый кран S4
Ручное управление

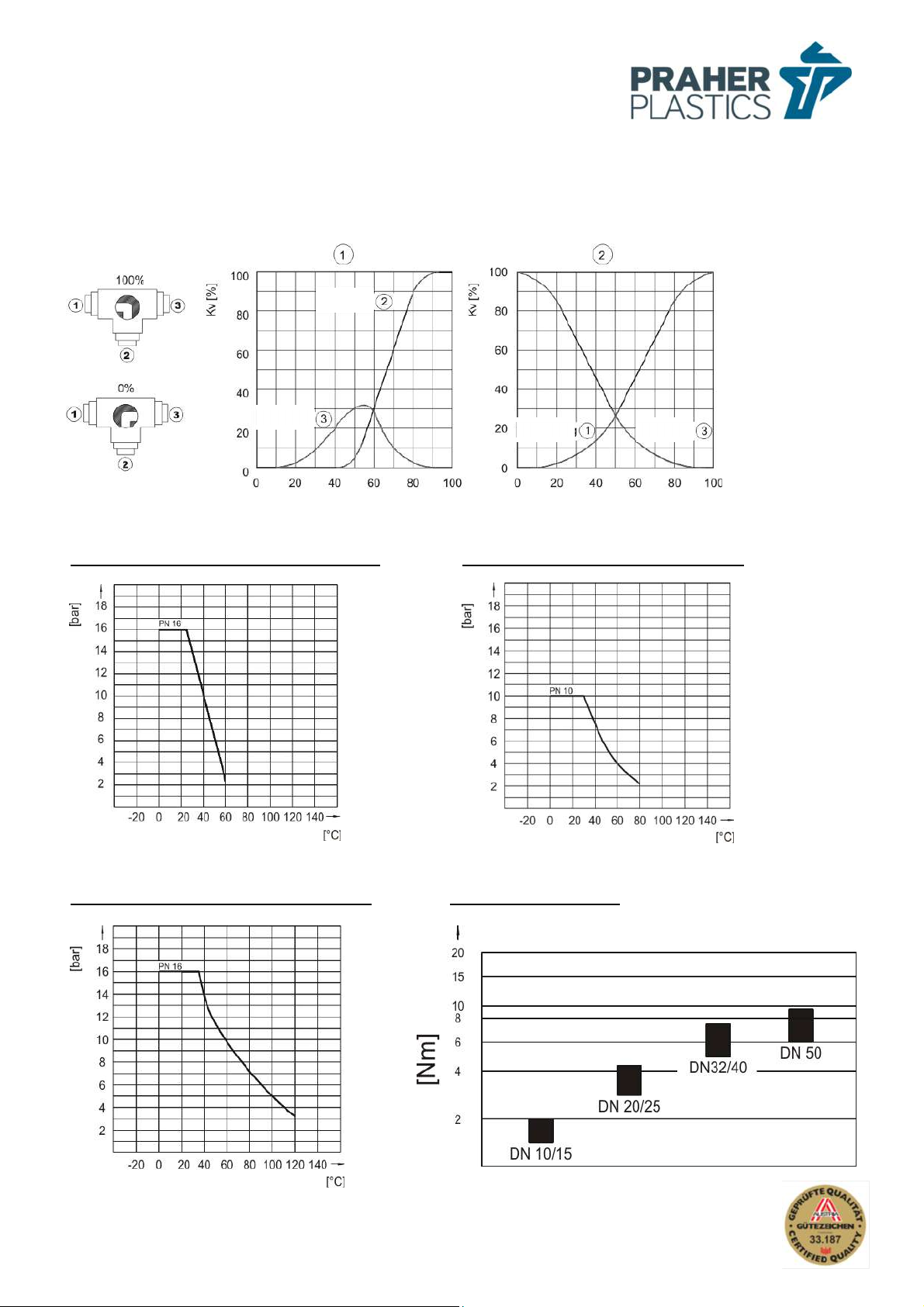

Диаграмма потока
Угол открытия вход
вход
выход
выход
выход выход
угол открытия угол открытия
Давление – температура – PVC-U Давление – температура – PP
Давление – температура – PVDF Крутящий момент
www.praherplastics.com
page 6 of 7
Page 5
©
Praher Plastics Austria GmbH
DB
/DEEN
/
17
/
10
/226
B
Subject to technical modifications!
Трехходовой
шаровый кран S4
Ручное управление

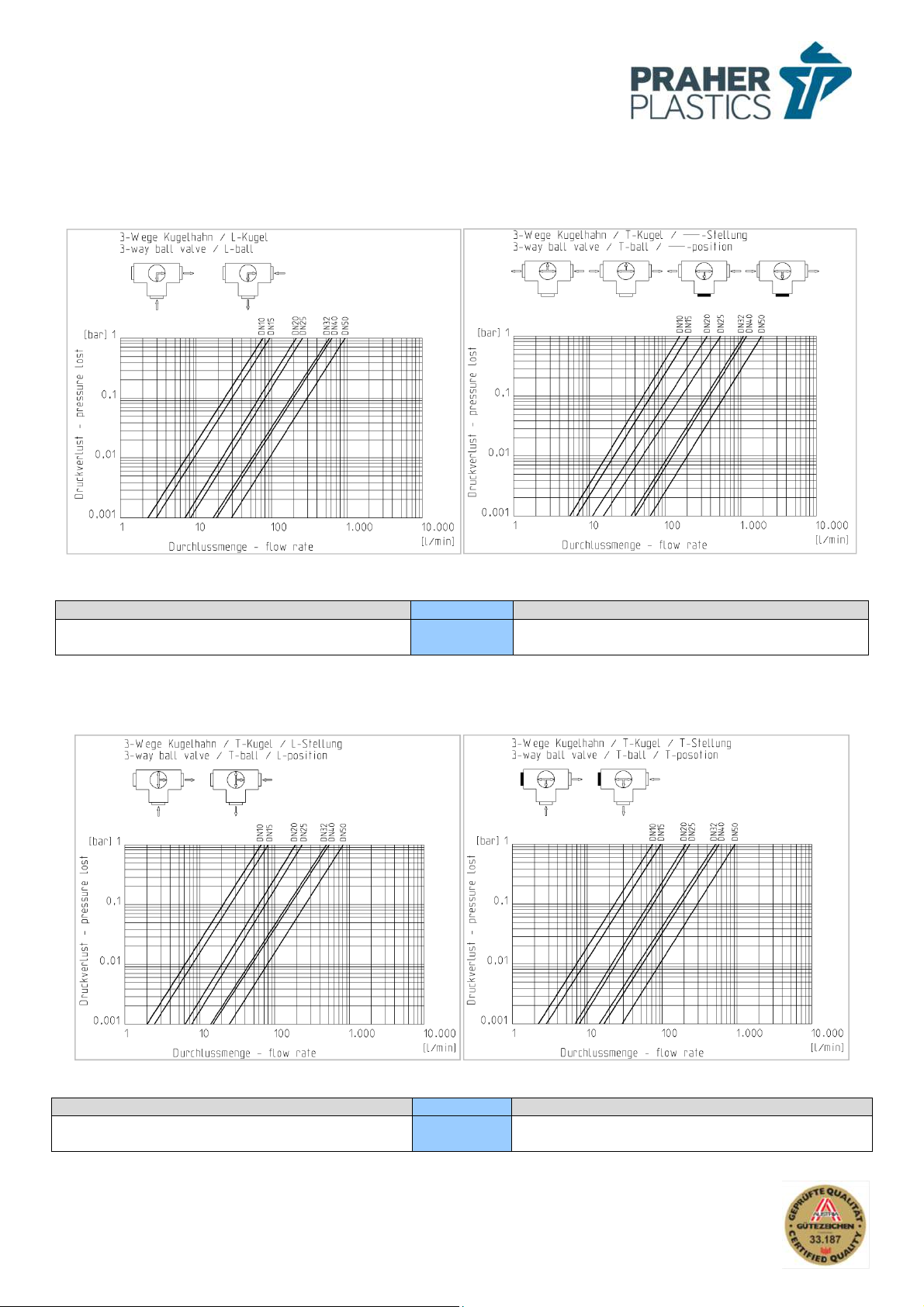

Диаграмма потери
давления
L - порт
Потеря давления
Расход
DN10 DN15 DN20 DN25 DN32 DN40 DN50
2,4 2,9 6,9 8,3 17,8 19,3 29,4
75 93 218 261 562 610 930
Потеря давления
Потеря давлен.
0,001 bar
1 bar
Т - порт
Расход
DN10 DN15 DN20 DN25 DN32 DN40 DN50
5,3 6,5 11,4 16,3 35,6 40 61,3
166 207 360 515 1127 1265 1940
l/min
Потеря давления
Расход
DN10 DN15 DN20 DN25 DN32 DN40 DN50
2 2,5 6,2 7,6 15 16 25,5
64 80 195 240 473 507 805
www.praherplastics.com
Потеря давления
Потеря давлен.
0,001 bar
1 bar
page 7 of 7
Расход
DN10 DN15 DN20 DN25 DN32 DN40 DN50
2,3 2,9 6,6 7,6 15,5 17,6 29,1
72 90 210 240 490 555 920
l/min
