UNIVERSAL TRANSMITTER

PReasy 4116

INDHOLDSFORTEGNELSE

Advarsel .............................................................................. 2

Signaturforklaring ............................................................... 3

Sikkerhedsregler ................................................................. 3

EF-overensstemmelseserklæring ....................................... 5

Når LED i front lyser rødt / display viser AO.ER ................ 6

Avancerede features........................................................... 7

Anvendelse ......................................................................... 7

Teknisk karakteristik ........................................................... 7

PR 4501 display- / programmeringsfront........................... 8

Applikationer ...................................................................... 9

Bestillingsnumre ................................................................. 10

Elektriske specifikationer.................................................... 10

Displayvisning på 4501 af følerfejlsdetektering og

indgangssignal uden for område ....................................... 13

Grænser for følerfejlsdetektering ....................................... 14

Fejlvisninger ........................................................................ 14

Tilslutninger ........................................................................ 15

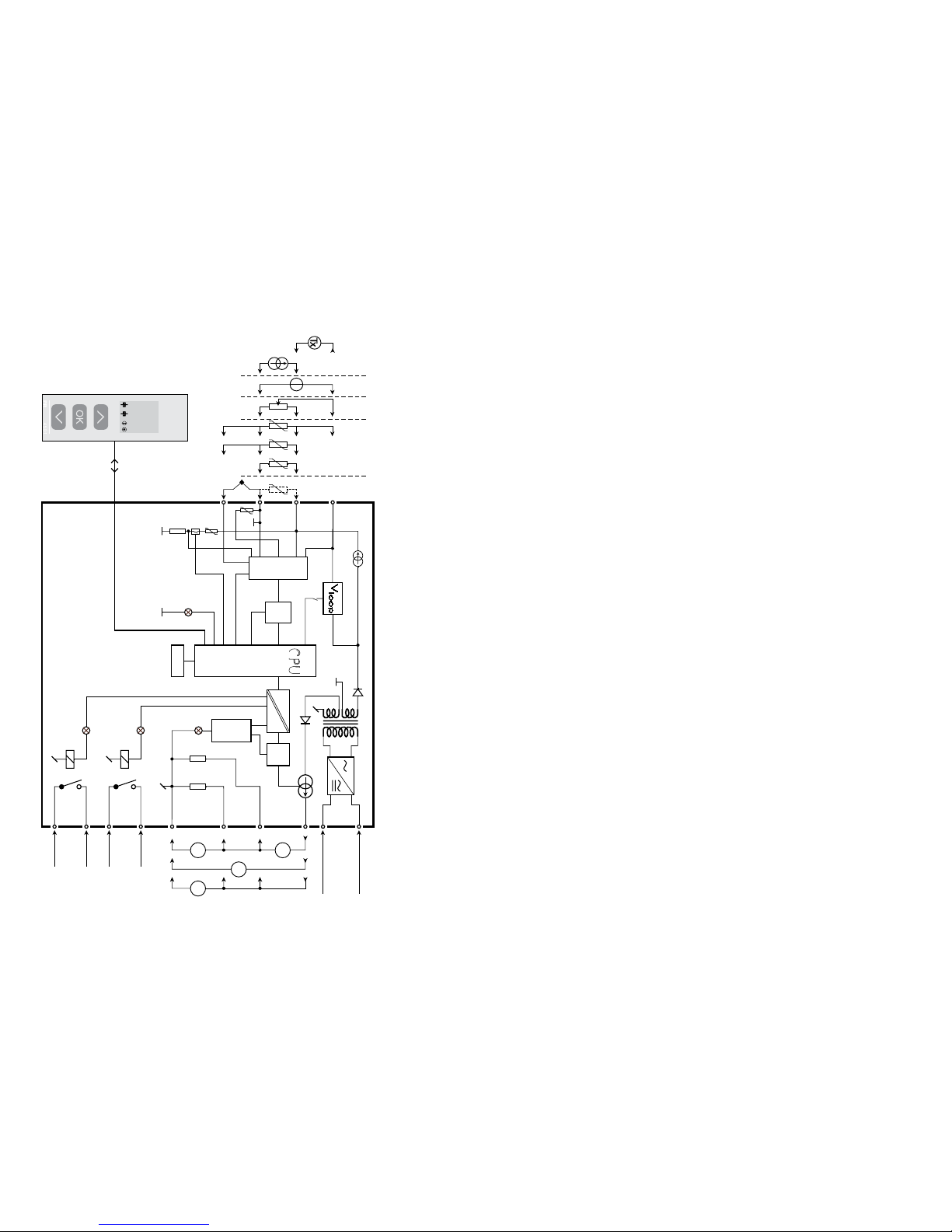

Blokdiagram ....................................................................... 16

Programmering / betjening af trykknapper ........................ 17

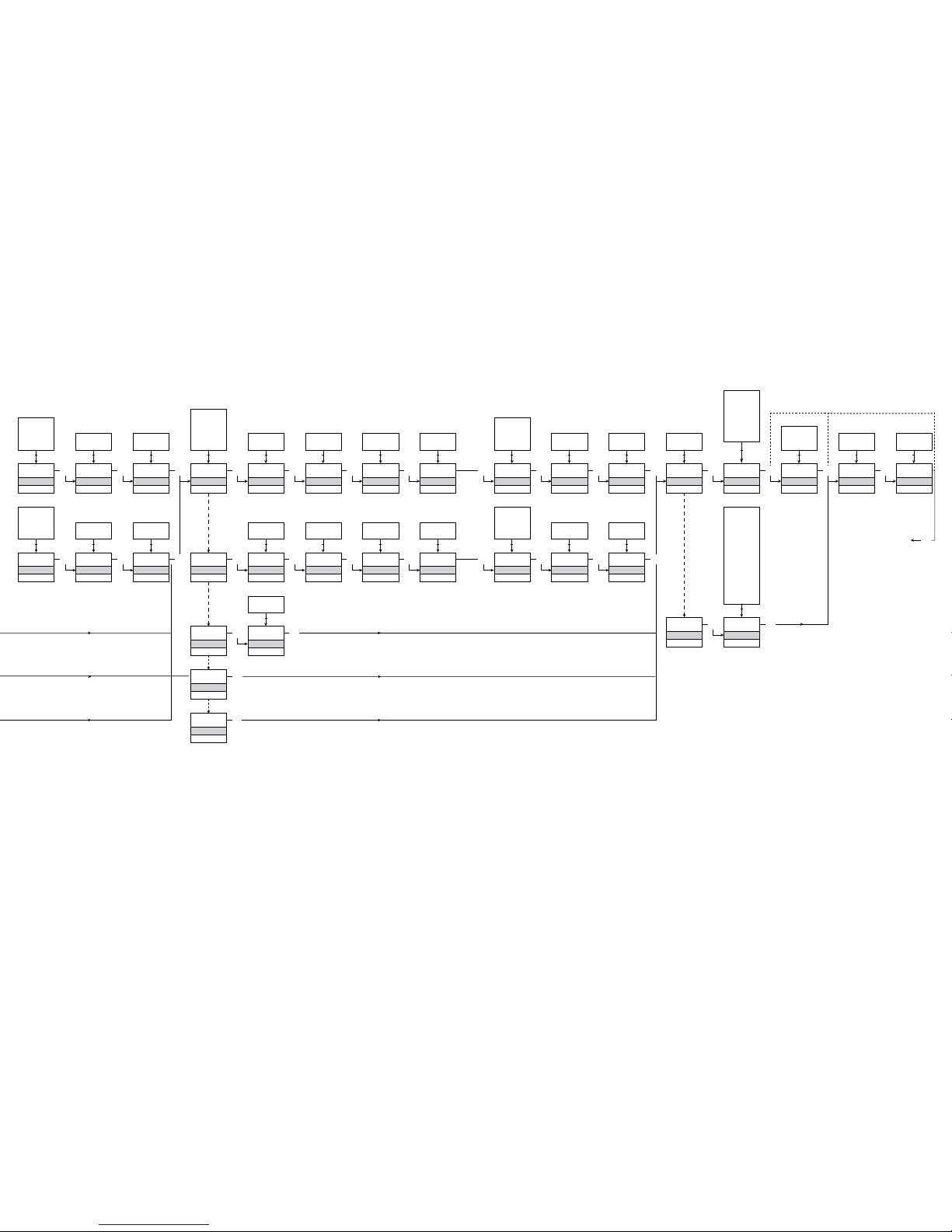

Rutediagram ....................................................................... 23

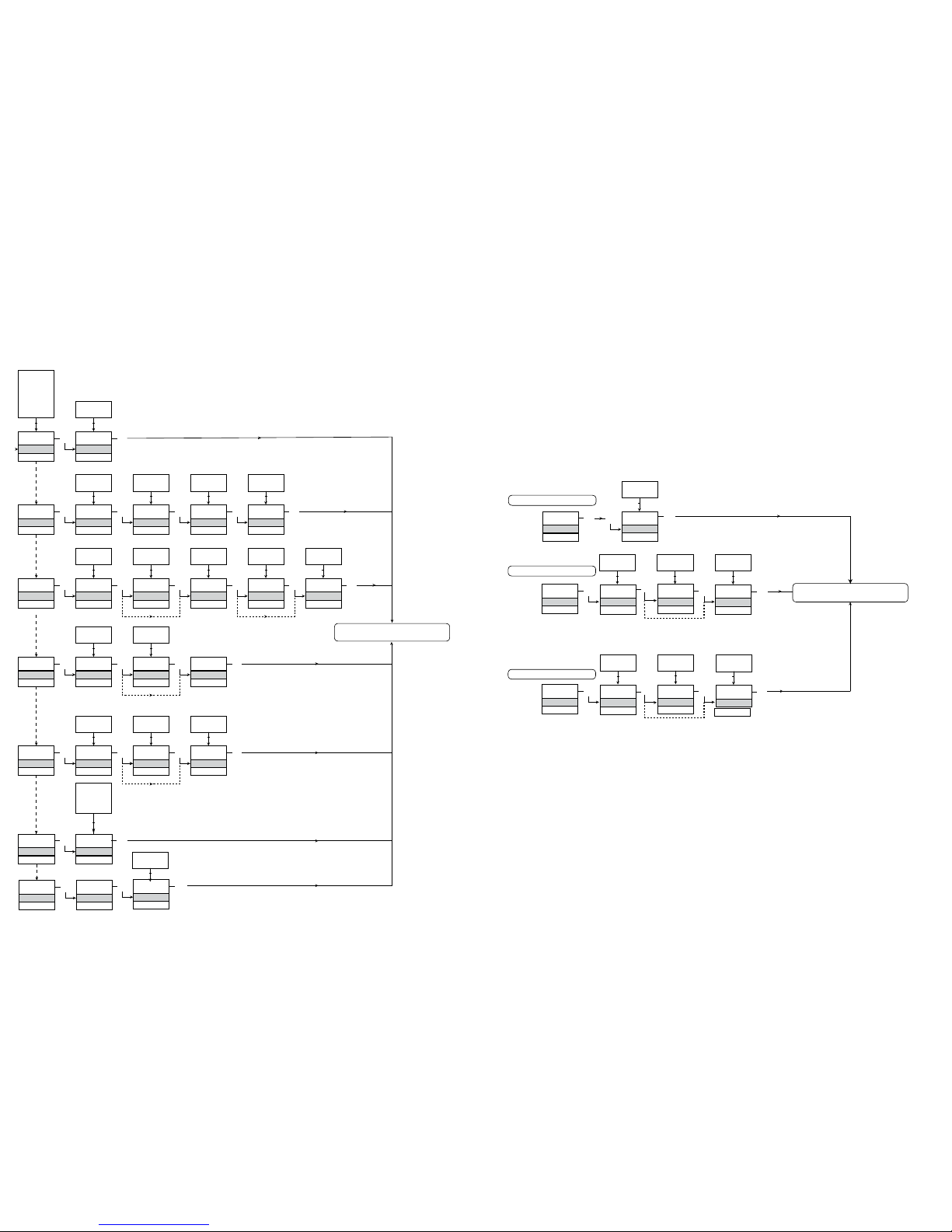

Rutediagram, Avancerede indstillinger (ADV.SET) ............. 26

Rutediagram, Manual deaktivering af latch ....................... 27

Rullende hjælpetekster i displaylinie 3 ............................... 28

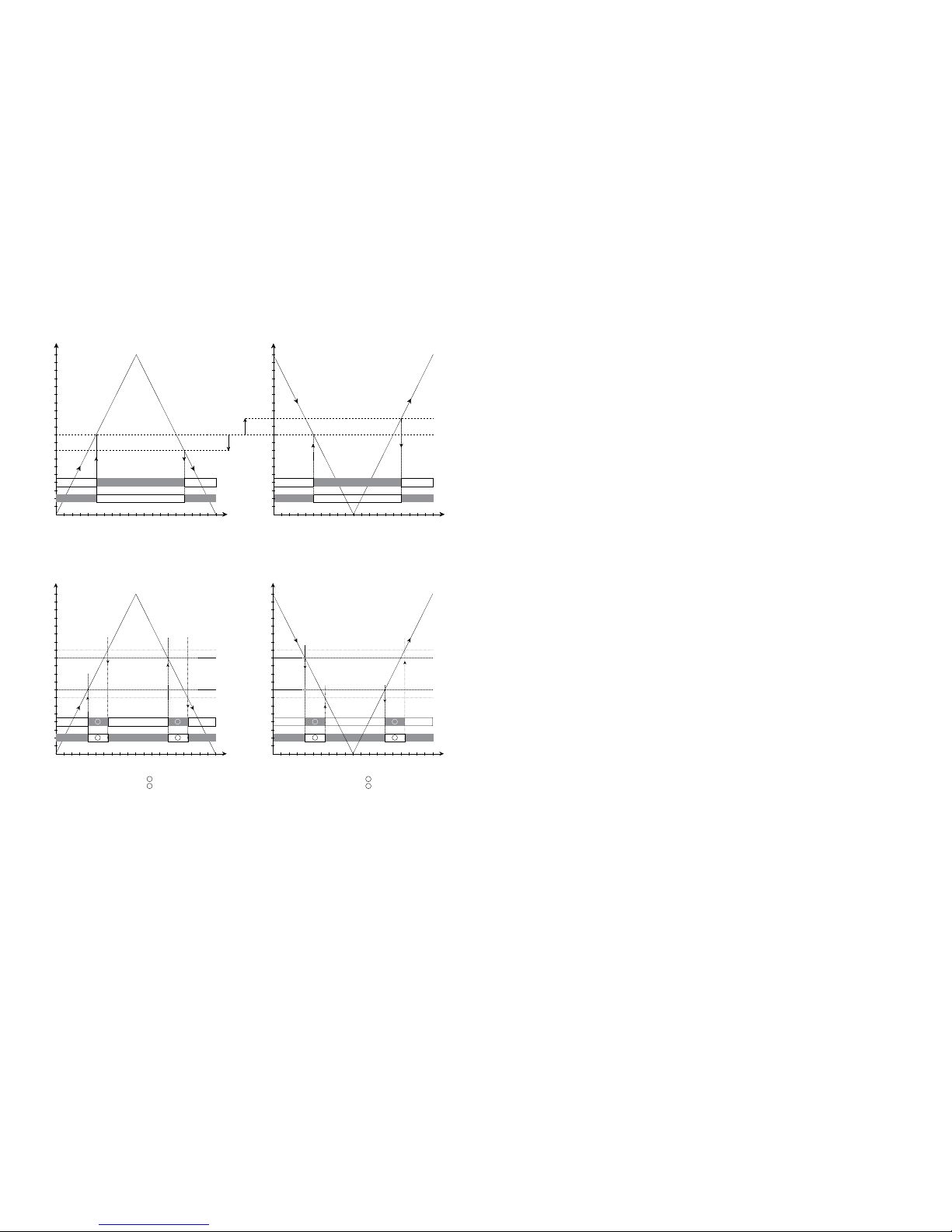

Grafisk afbildning af latchfunktion setpunkt ...................... 30

Grafisk afbildning af latchfunktionen vindue ...................... 31

Grafisk afbildning af relæfunktionen setpunkt ................... 32

Grafisk afbildning af relæfunktionen vindue....................... 32

2

3

SIGNATURFORKLARING

Trekant med udråbstegn: Advarsel / krav. Hændelser der kan føre til livs-

truende situationer.

CE-mærket er det synlige tegn på modulets overensstemmelse med
EU -direktivernes krav.

Dobbelt isolation er symbolet for, at modulet overholder ekstra krav til
isolation.

SIKKERHEDSREGLER

DEFINITIONER:
Farlige spændinger er defineret som områderne: 75...1500 Volt DC og

50...1000 Volt AC.
Teknikere er kvalificerede personer, som er uddannet eller oplært til at kunne
udføre installation, betjening eller evt. fejlfinding både teknisk og sikkerheds­mæssigt forsvarligt.
Operatører er personer, som under normal drift med produktet skal indstille og
betjene produktets trykknapper eller potentiometre, og som er gjort bekendt
med indholdet af denne manual.

MODTAGELSE OG UDPAKNING:

Udpak modulet uden at beskadige det. Kontrollér ved modtagelsen, at modulty­pen svarer til den bestilte. Indpakningen bør følge modulet, indtil dette er mon­teret på blivende plads.

MILJØFORHOLD:

Undgå direkte sollys, kraftigt støv eller varme, mekaniske rystelser og stød, og
udsæt ikke modulet for regn eller kraftig fugt. Om nødvendigt skal opvarmning,
ud over de opgivne grænser for omgivelsestemperatur, forhindres ved hjælp af
ventilation.
Alle moduler hører til Installationskategori II, Forureningsgrad 1 og Isolations­klasse II.

INSTALLATION:

Modulet må kun tilsluttes af teknikere, som er bekendte med de tekniske
udtryk, advarsler og instruktioner i manualen, og som vil følge disse.
Hvis der er tvivl om modulets rette håndtering, skal der rettes henvendelse til
den lokale forhandler eller alternativt direkte til PR electronics A/S, Lerbakken

10, 8410 Rønde, Danmark, tlf: [phone].

ADVARSEL

Dette modul er beregnet for tilslutning til livsfarlige elektriske
spændinger. Hvis denne advarsel ignoreres, kan det føre til
alvorlig legemsbeskadigelse eller mekanisk ødelæggelse.
For at undgå faren for elektriske stød og brand skal manualens
sikkerhedsregler overholdes, og vejledningerne skal følges.
Specifikationerne må ikke overskrides, og modulet må kun
benyttes som beskrevet i det følgende.
Manualen skal studeres omhyggeligt, før modulet tages i brug.
Kun kvalificeret personale (teknikere) må installere dette modul.
Hvis modulet ikke benyttes som beskrevet i denne manual, så
forringes modulets beskyttelsesforanstaltninger.

ADVARSEL

For at overholde sikkerhedsafstande må der ikke tilsluttes både
farlig og ikke-farlig spænding på modulets relækontakter.

SYSTEM 4000 skal monteres på DIN-skinne efter DIN 46277.

ADVARSEL

Der må ikke tilsluttes farlig spænding til modulet, før dette
er fastmonteret, og følgende operationer bør kun udføres på
modulet i spændingsløs tilstand og under ESD-sikre forhold:
Installation, ledningsmontage og -demontage.
Fejlfinding på modulet.

Reparation af modulet og udskiftning af sikringer må kun
foretages af PR electronics A/S.

FARLIG

SPÆNDING

INSTAL-

LATION

GENERELT

ADVARSEL

Modulets frontplade må ikke åbnes, da dette vil medføre skade
på stikforbindelsen til display- / programmeringsfronten PR

4501. Modulet indeholder ingen DIP-switche eller jumpere.

4

5

EF-OVERENSSTEMMELSESERKLÆRING

Som producent erklærer

PR electronics A/S
Lerbakken 10
DK-8410 Rønde

hermed at følgende produkt:

Type: 4116
Navn: Universal transmitter

er i overensstemmelse med følgende direktiver og standarder:
EMC-direktivet 2004/108/EF og senere tilføjelser

EN 61326-1

For specifikation af det acceptable EMC-niveau henvises til modulets

elektriske specifikationer.

Lavspændingsdirektivet 2006/95/EF og senere tilføjelser

EN 61010-1

Rønde, 28. august 2009 Kim Rasmussen
Producentens underskrift

Installation og tilslutning af modulet skal følge landets gældende regler for
installation af elektrisk materiel bl.a. med hensyn til ledningstværsnit, for-sikring
og placering.
Beskrivelse af indgang / udgang og forsyningsforbindelser findes på blokdia­grammet og sideskiltet.
For moduler, som er permanent tilsluttet farlig spænding, gælder:

For-sikringens maksimale størrelse er 10 A, og den skal sammen med
en afbryder placeres let tilgængeligt og tæt ved modulet. Afbryderen
skal mærkes således, at der ikke er tvivl om, at den afbryder spændin­gen til modulet.

Produktionsår fremgår af de to første cifre i serienummeret.

UL-INSTALLATIONSKRAV:

Brug kun 60/75°C kobberledninger
Må kun anvendes i forureningsgrad 2 eller bedre

Max. omgivelsestemperatur ................... 60°C

Max. ledningskvadrat, ............................ AWG 26-14

UL fil-nummer......................................... E231911

KALIBRERING OG JUSTERING:

Under kalibrering og justering skal måling og tilslutning af eksterne spændinger
udføres i henhold til denne manual, og teknikeren skal benytte sikkerhedsmæs­sigt korrekte værktøjer og instrumenter.

BETJENING UNDER NORMAL DRIFT:

Operatører må kun indstille eller betjene modulerne, når disse er fast installeret
på forsvarlig måde i tavler el. lignende, så betjeningen ikke medfører fare for liv
eller materiel. Dvs., at der ikke er berøringsfare, og at modulet er placeret, så
det er let at betjene.

RENGØRING:

Modulet må, i spændingsløs tilstand, rengøres med en klud let fugtet med
destilleret vand.

ANSVAR:

I det omfang instruktionerne i denne manual ikke er nøje overholdt, vil kunden
ikke kunne rette noget krav, som ellers måtte eksistere i henhold til den indgå­ede salgsaftale, mod PR electronics A/S.

6

7

UNIVERSAL TRANSMITTER

PReasy 4116

• Indgang for RTD, TC, Ohm, potentiometer, mA og V

• 2-trådsforsyning > 16 V

• FM-godkendt til installation i Div. 2

• Strøm-, spænding- og 2 relæudgange

• Universel forsyning med AC eller DC

Avancerede features

• Programmerbarviaaftageligdisplayfront(4501),proceskalibrering,signal-og

relæsimulering, passwordsbeskyttelse, fejldiagnosticering og valg af hjælpe­tekster på flere sprog.

Anvendelse

• Lineariseretelektronisktemperaturmålingmedmodstandsfølerellertermoele­mentføler.

• Omsætningaflineærmodstandsændringtilstandardanalogtstrøm-/spæn­dingssignal, f.eks. fra ventiler, spjæld eller lineære bevægelser med påmonte­ret potentio meter.

• Spændingsforsyningogsignalisolatorfor2-trådstransmittere.

• Styringafprocesforløbmed2sætpotentialefrirelækontakteroganalogudgang.

• Galvaniskadskillelseafanalogesignalerogmålingafikke-stelbundnesignaler.

• 4116erkonstrueretmedethøjtsikkerhedsniveau,sådeneranvendeligi

SIL 2 installationer.

Teknisk karakteristik

• Medpåmonteretdisplay-/programmeringsfrontkanalledriftsparametretil­passes enhver applikation. Elektroniske hardwareswitche betyder, at modulet
ikke skal åbnes for indstilling af DIP-switche.

• Grøn/rødLEDifront,derindikerernormaldriftogfunktionsfejl.2guleLEDs

indikerer, hvilket relæ der er trukket.

• Dererløbendesikkerhedscheckafgemtedata.

• 4-port2,3kVACgalvaniskisolation.

AFMONTERING AF SYSTEM 4000

Husk først at demontere tilslutningsklemmerne med farlig spænding.

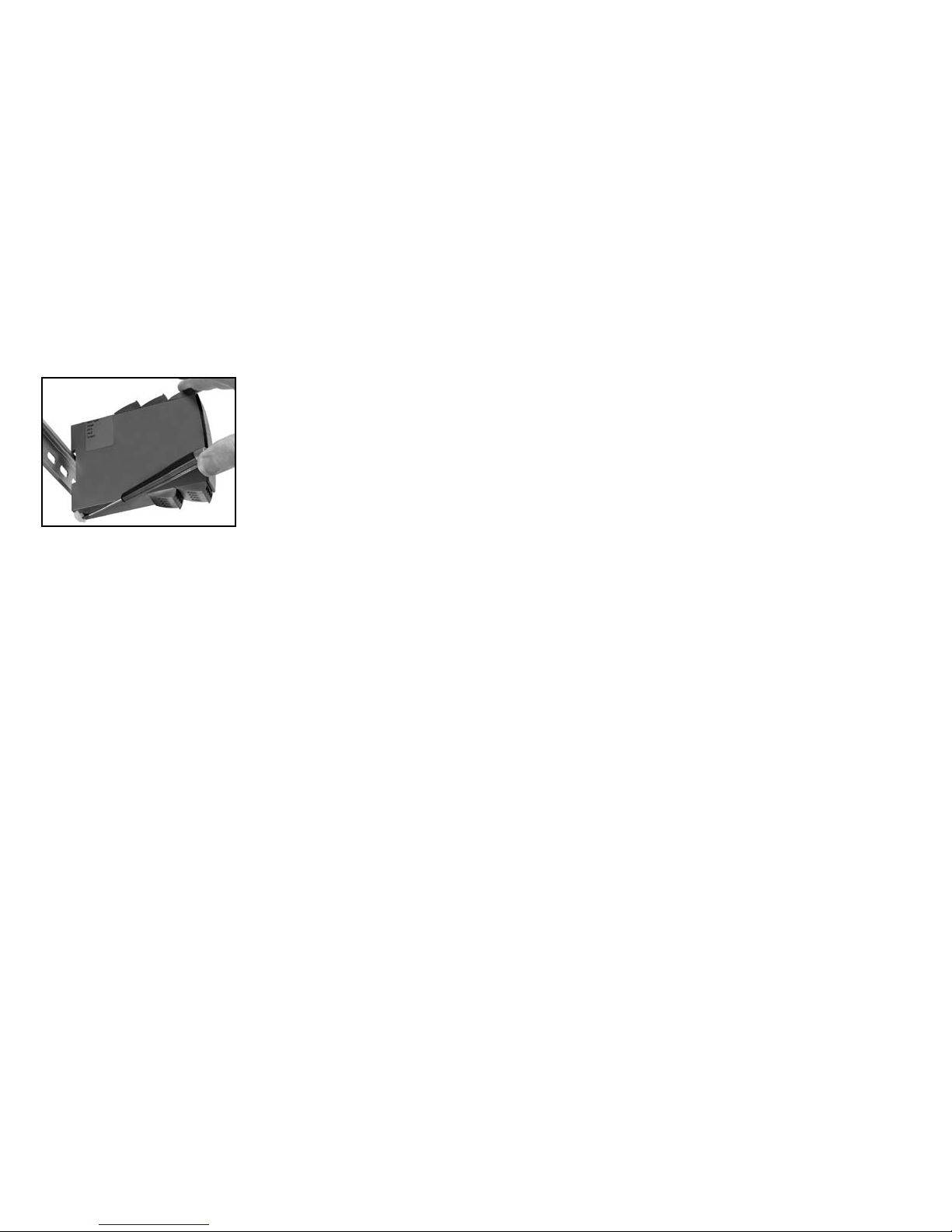

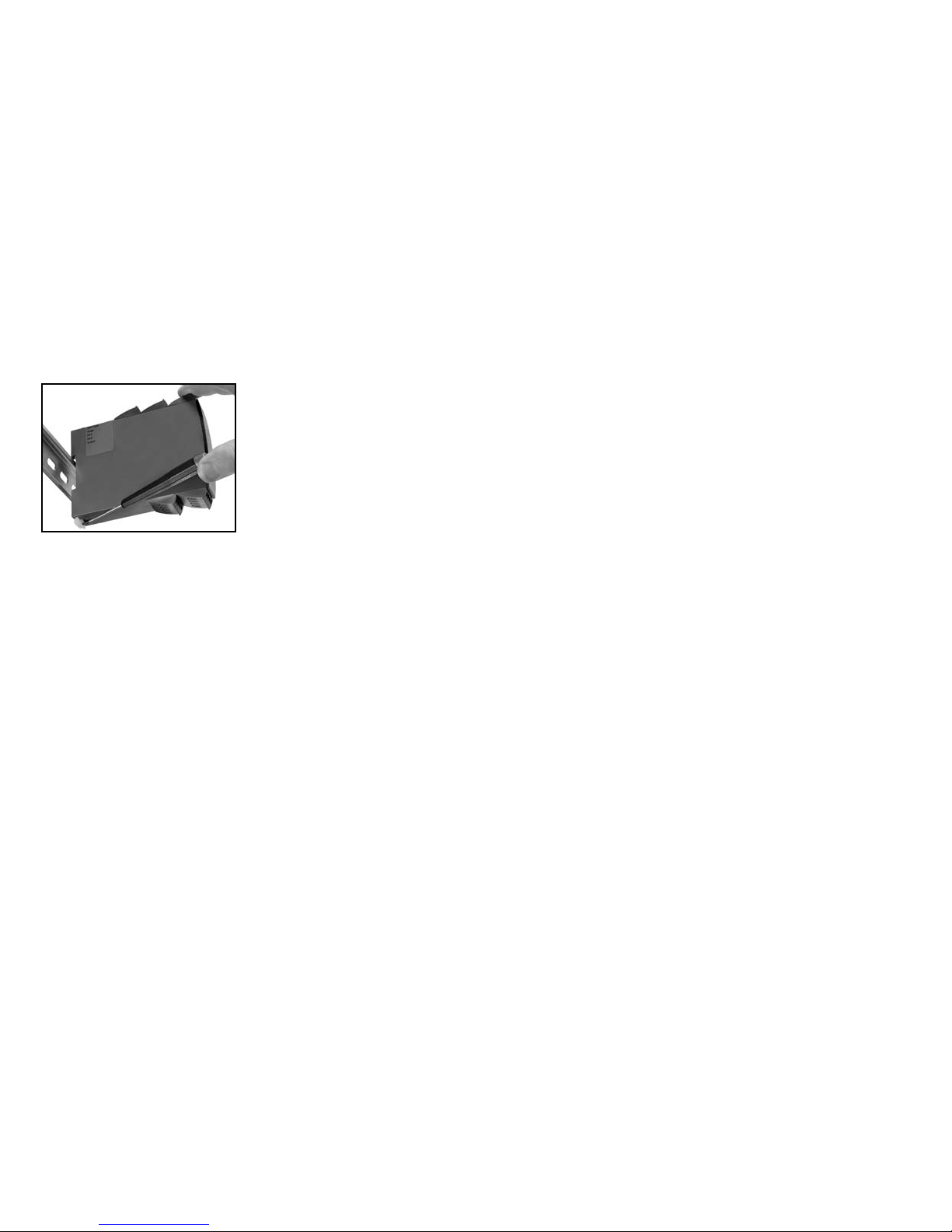

Billede 1:

Modulet frigøres fra DIN-skinnen ved
at løfte i den nederste lås.

Når LED i front lyser rødt / display viser AO.ER

PR 4116 er udviklet som en SIL 2 enhed med et højt sikkerhedsniveau. Derfor

foretages der på et 4...20 mA udgangssignal en kontinuerlig måling af den
strøm, der sendes ud af modulet. Hvis denne strøm er 0, indtræffer en fejl­mode, som tænder den røde front-LED og deaktiverer relæerne. Hvis funk­tionen ønskes, kan den tilvælges i menuen, da det ikke er en default option.
Hvis enheden er i fejlmode, kan den kun resettes ved at slukke og tænde
forsyningsspændingen til modulet.

+

-

12

14

13

11

10 V

1 V

+

-

10 V

1 V

24

23

22

21

33

32

31

+

+

44

43

42

41

*

8

9

APPLIKATIONER

Indgangssignaler:

Strøm

Spæn-

ding

Potenti-

ometer

RTD og lin.R TC

Forbindelse, ledere

Udgangssignaler:

Relæer

Forsyning:

21,6...253 VAC

eller

19,2...300 VDC

Analog, 0/4...20 mA og spænding

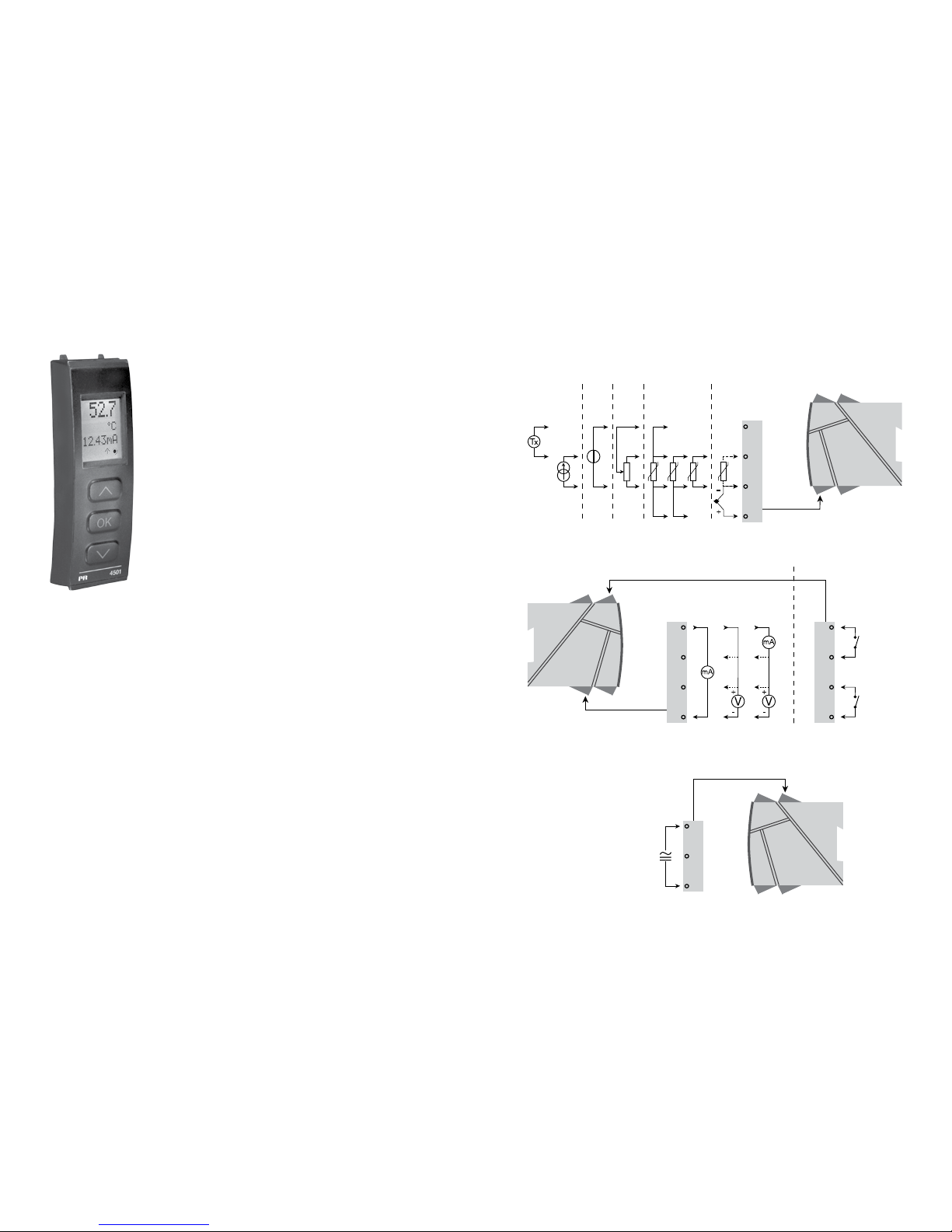

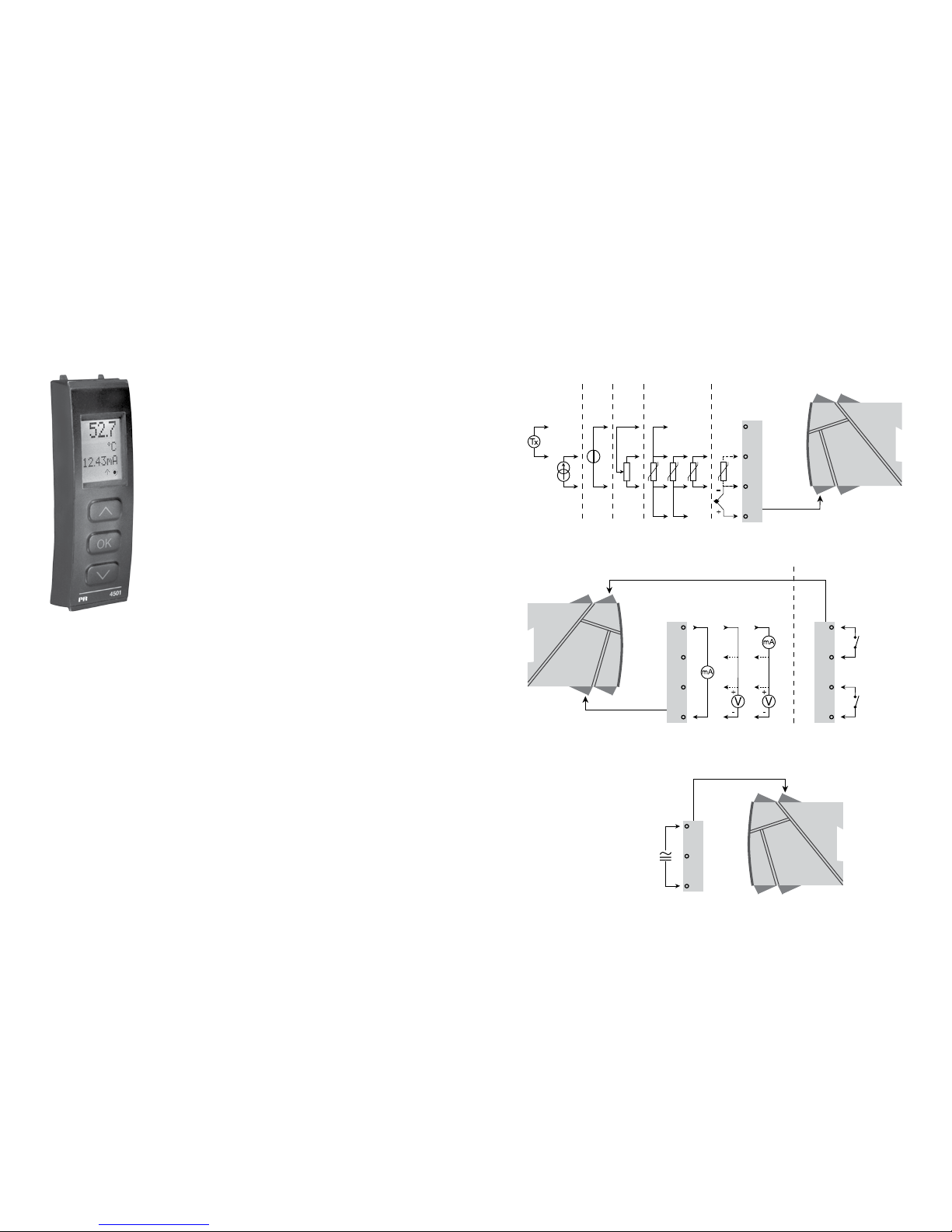

PR 4501 DISPLAY- / PROGRAMMERINGSFRONT

Funktionalitet:

Den enkle PReasy menustruktur og de forklarende hjælpe­tekster leder dig automatisk gennem opsætningen, og
gør produktet meget enkelt at anvende. Se beskrivelse
af funktioner og opsætningsmuligheder under afsnittet
”Progammering / betjening af trykknapper”.

Anvendelse:

• Kommunikationsinterfacetilændringafdriftsparametrei4116.

• Kanflyttesfraen4116tilenanden4116ogdownloadedenførstetransmit-

ters opsætning til efterfølgende transmittere.

• Somfastmonteretdisplaytilvisualiseringafprocesdataogstatus.

Teknisk karakteristik:

• FireliniersLCD-display,linie1(5,57mmhøj)viserindgangssignal,linie2

(3,33 mm høj) viser enheder - UNIT, linie 3 (3,33 mm høj) viser analog udgang
eller TAG-nr. og linie 4 viser status for relæer og kommunikation.

• Programmeringsadgangkanforhindresvedindkodningafetpassword.

Passwordet gemmes i transmitteren, så sikkerheden mod uønskede ændrin­ger er så høj som muligt.

Montage / installation:

• Klikkespåfrontenaf4116.

*Bestilles særskilt: CJC-klemme 5910.
Se tilslutningstegning på side 15.

10

11

Hjælpespændinger:

2-trådsforsyning (klemme 44...43) .............. 25...16 VDC / 0...20 mA

Ledningskvadrat (max.) ............................... 1 x 2,5 mm

2

flerkoret ledning

Klemskruetilspændingsmoment .................. 0,5 Nm

Relativ luftfugtighed .................................... < 95% RH (ikke kond.)

Mål, uden displayfront (HxBxD) .................. 109 x 23,5 x 104 mm

Mål, med displayfront (HxBxD) ................... 109 x 23,5 x 116 mm

Kapslingsklasse ........................................... IP20

Vægt ............................................................ 170 g / 185 g med 4501

RTD-, lineær modstands- og potentiometerindgang:

Indgang for RTD-typer:
Pt10, Pt20, Pt50, Pt100, Pt200, Pt250, Pt300, Pt400, Pt500, Pt1000
Ni50, Ni100, Ni120, Ni1000

Kabelmodstand pr. leder, (max.), RTD ........ 50 Ω

Følerstrøm, RTD .......................................... Nom. 0,2 mA

Virkning af følerkabelmodstand

(3- / 4-leder), RTD ....................................... < 0,002 Ω / Ω

Følerfejlsdetektering, RTD ........................... Ja

Kortslutningsdetektering, RTD .................... < 15 Ω

Indgangs-

type

Min.

værdi

Max.

værdi

Standard

Pt100
Ni100
Lin. R

Potentiometer

-200°C

-60°C
0 Ω

10 Ω

+850°C
+250°C

10000 Ω

100 kΩ

IEC60751

DIN 43760

-

-

Bestillingsnumre
4116 = Universal transmitter

4501 = Display- / programmeringsfront
5910 = CJC-klemme

Elektriske specifikationer

Specifikationsområde .................................. -20 til +60°C

Fælles specifikationer:

Forsyningsspænding, universel ................... 21,6...253 VAC, 50...60 Hz eller

19,2...300 VDC

Max. forbrug ................................................ ≤ 2,5 W

Sikring ......................................................... 400 mA T / 250 VAC

Isolationsspænding, test / drift ................... 2,3 kVAC / 250 VAC

Kommunikationsinterface ............................ Programmeringsfront 4501

Signal- / støjforhold ..................................... Min. 60 dB (0...100 kHz)

Reaktionstid (0...90%, 100...10%):

Temperaturindgang ................................. ≤ 1 s

mA- / V-indgang ...................................... ≤ 400 ms

Kalibreringstemperatur ................................ 20...28°C

Nøjagtighed, størst af generelle og basisværdier:

EMC-immunitetspåvirkning ................................. < ±0,5% af span

Udvidet EMC-immunitet:

NAMUR NE 21, A-kriterium, gniststøj ................. < ±1% af span

Generelle værdier

Indgangstype

Absolut

nøjagtighed

Temperatur-

koefficient

Alle ≤ ±0,1% af span ≤ ±0,01% af span / °C

Basisværdier

Indgangstype

Basis-

nøjagtighed

Temperatur-

koefficient
mA ≤ ±4 µA ≤ ±0,4 µA / °C
Volt ≤ ±20 µV ≤ ±2 µV / °C

Pt100 ≤ ±0,2°C ≤ ±0,01°C / °C
Lin. R ≤ ±0,1 Ω ≤ ±0,01 Ω / °C

Potentiometer ≤ ±0,1 Ω ≤ ±0,01 Ω / °C

TC-type:

E, J, K, L, N, T, U

≤ ±1°C

≤ ±0,05°C / °C

TC-type: R, S, W3,

W5, LR

≤ ±2°C

≤ ±0,2°C / °C

TC-type: B

85...400°C

≤ ±4,5°C

≤ ±0,45°C / °C

TC-type: B

400...1820°C

≤ ±2°C

≤ ±0,2°C / °C

12

13

Følerfejlsdetektering .................................... 0 / 3,5 / 23 mA / ingen

NAMUR NE 43 Up- / Downscale ................ 23 mA / 3,5 mA

Begrænsning af udgang:

på 4...20 og 20...4 mA signaler ............... 3,8...20,5 mA

på 0...20 og 20...0 mA signaler ............... 0...20,5 mA

Strømbegrænsning ...................................... ≤ 28 mA

Spændingsudgang:

Signalområde .............................................. 0...10 VDC

Programmerbare signalområder ................. 0...1 / 0,2...1 / 0...5 / 1...5 /

0...10 / 2...10 / 1...0 / 1...0,2 / 5...0 /

5...1 / 10...0 og 10...2 V

Belastning (min.) .......................................... 500 kΩ

Relæudgange:

Relæfunktioner ............................................ Setpunkt, Vindue, Følerfejl, Latch

Power og Off

Hysterese, i % / display counts .................. 0,1...25% / 1...2999

On- og Off-forsinkelse ................................. 0...3600 s

Følerfejlsdetektering .................................... Bryde / Slutte / Hold

Max. spænding ........................................... 250 VRMS

Max. strøm .................................................. 2 A / AC eller 1 A / DC

Max. AC-effekt ............................................ 500 VA

Ex- / I.S.-godkendelse:

FM, må anvendes i ...................................... Class I, Div. 2, Group A, B, C, D

Class I, Div. 2, Group IIC
Zone 2

Max. omgivelsestemp. for T5 ...................... 60°C

Marine-godkendelse:

Det Norske Veritas, Ships & Offshore ......... Standard for Certification No. 2.4

GOST R godkendelse:

VNIIM, Cert. no. ........................................... Se www.prelectronics.dk

Overholdte myndighedskrav: Standard:

EMC 2004/108/EF ....................................... EN 61326-1

LVD 2006/95/EF .......................................... EN 61010-1

FM ............................................................... 3600, 3611, 3810 og ISA 82.02.01

UL, Standard for Safety .............................. UL 508

Af span = af det aktuelt valgte område

Displayvisning på 4501 af følerfejlsdetektering og
indgangssignal uden for område

Følerfejlscheck:

Modul: Konfiguration Følerfejlsdetektering:

4116

R1, ERR.ACT=NONE - R2, ERR.ACT=NONE,

OUT.ERR=NONE.

OFF

Ellers: ON

TC-indgang:

Koldt loddestedskomp. (CJC):

CJC via ekstern føler i klemme 5910 .......... 20...28°C ≤ ± 1°C

-20...20°C / 28...70°C ≤ ± 2°C

CJC via intern føler ..................................... ±(2,0°C + 0,4°C * Δt)

Δt = intern temperatur-omgivelsestemperatur

Følerfejlsdetektering, alle TC-typer ............. Ja

Følerfejlsstrøm:

under detektering .................................... Nom. 2 µA

ellers ........................................................ 0 µA

Strømindgang:

Måleområde ................................................ 0...20 mA

Programmerbare måleområder ................... 0...20 og 4...20 mA

Indgangsmodstand ..................................... Nom. 20 Ω + PTC 50 Ω

Følerfejlsdetektering:

strømsløjfebrud 4...20 mA ....................... Ja

Spændingsindgang:

Måleområde ................................................ 0...12 VDC

Programmerbare måleområder ................... 0...1 / 0,2...1 / 0...5 / 1...5 /

0...10 og 2...10 VDC

Indgangsmodstand ..................................... Nom. 10 MΩ

Strømudgang:

Signalområde (span) ................................... 0...20 mA

Programmerbare signalområder ................. 0...20 / 4...20 / 20...0 og 20...4 mA

Belastning (max.) ......................................... 20 mA / 800 Ω / 16 VDC

Belastningsstabilitet .................................... ≤ 0,01% af span / 100 Ω

Type

Min.

værdi

Max.

værdi

Standard

B
E
J
K
L
N
R
S
T
U

W3
W5

LR

+0°C

-100°C

-100°C

-180°C

-200°C

-180°C

-50°C

-50°C

-200°C

-200°C
0°C
0°C

-200°C

+1820°C
+1000°C
+1200°C
+1372°C

+900°C
+1300°C
+1760°C
+1760°C

+400°C

+600°C
+2300°C
+2300°C

+800°C

IEC 60584-1
IEC 60584-1
IEC 60584-1
IEC 60584-1

DIN 43710
IEC 60584-1
IEC 60584-1
IEC 60584-1
IEC 60584-1

DIN 43710

ASTM E988-90
ASTM E988-90
GOST 3044-84

21 22 24

23

R1 R2

11 12 14

13

+

-

mA

11 12 14

13

+

-

V

31 32 33

41 42 44

43

+

-

41 42 44

43

42 44

43

41 41 42 44

43

+

-

Tx

41 42 44

43

+

-

41 42 44

43

41 42 44

43

+

-

41 42 44

43

41 42 44

43

11 12 14

13

+

-

V

+

-

41 42 44

CJC

14

15

Grænser for følerfejlsdetektering

Fejlvisninger

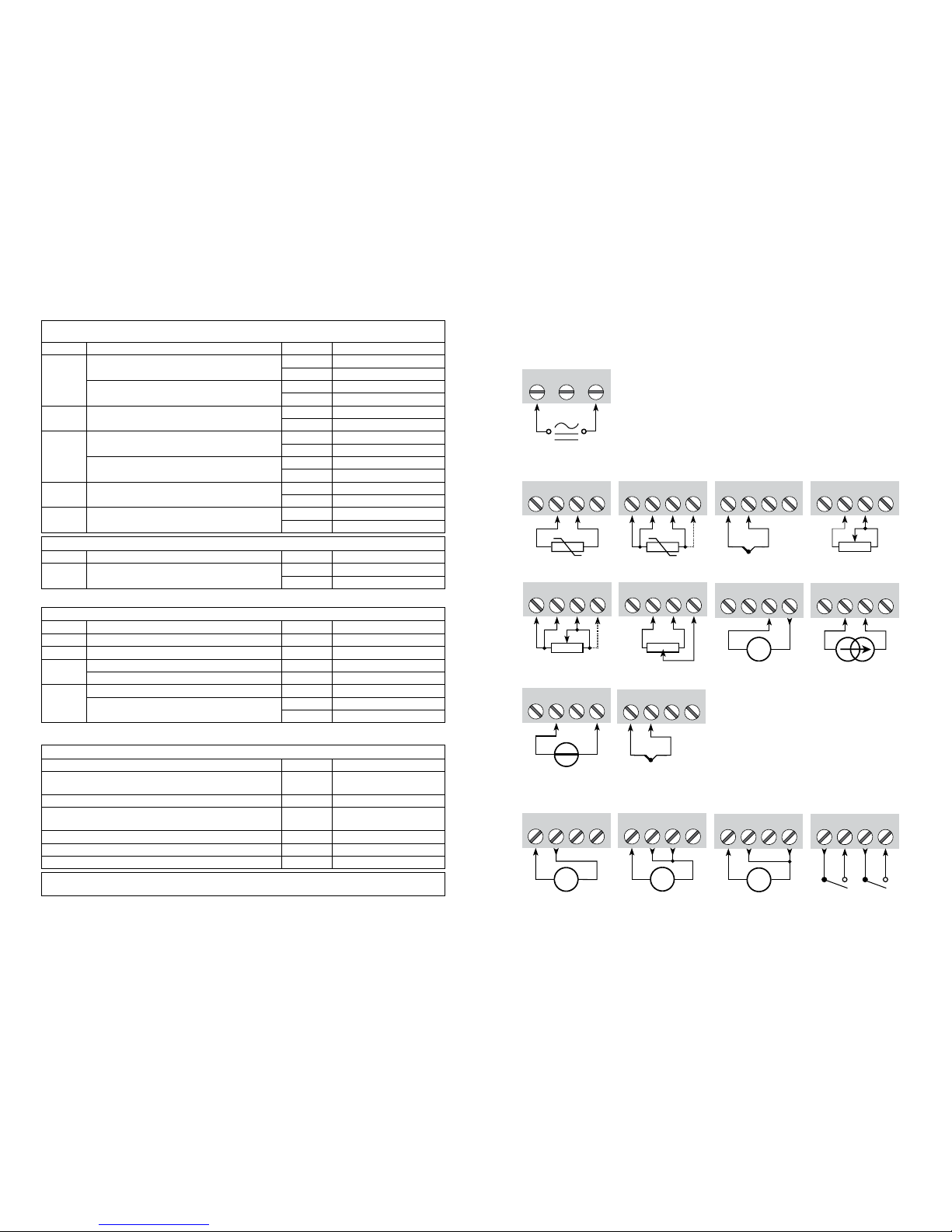

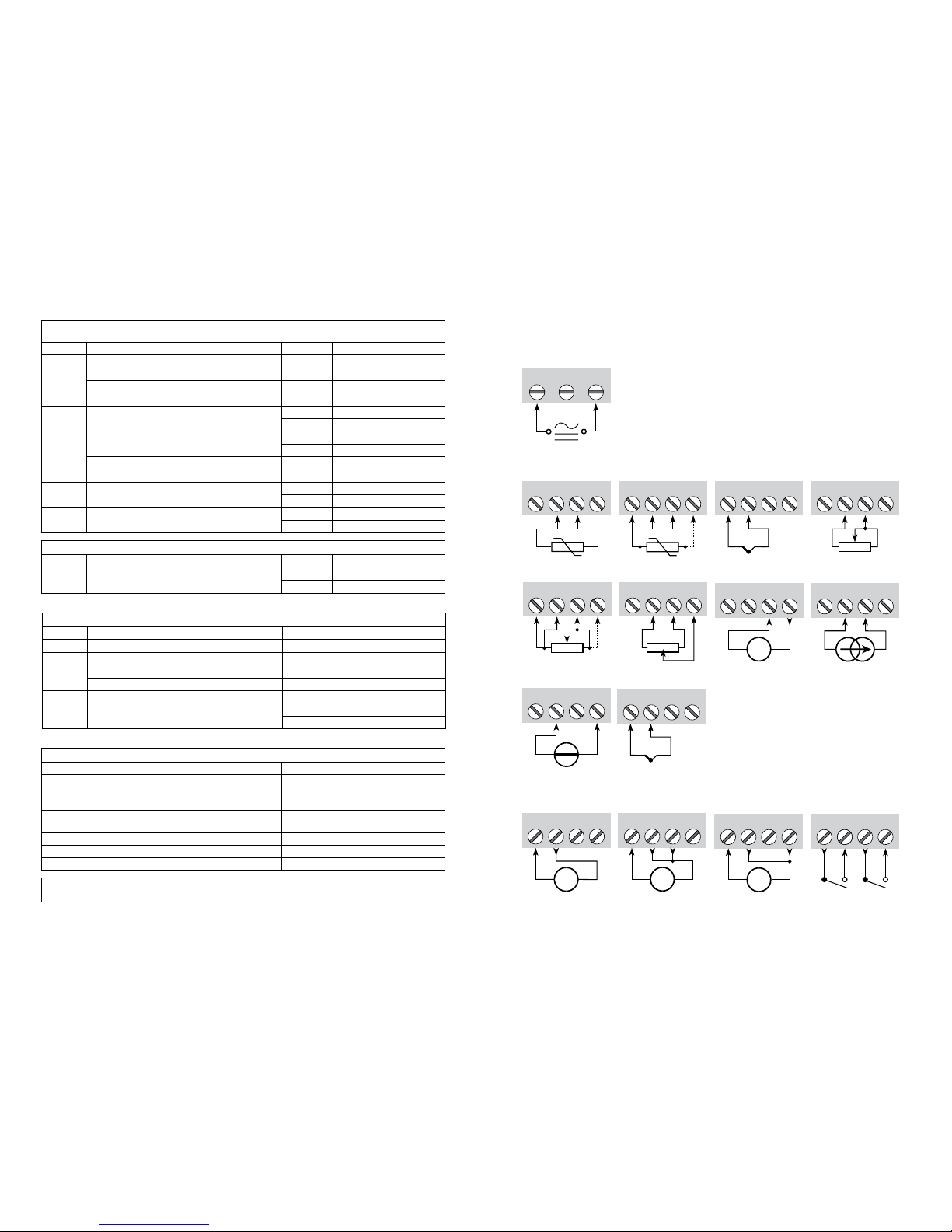

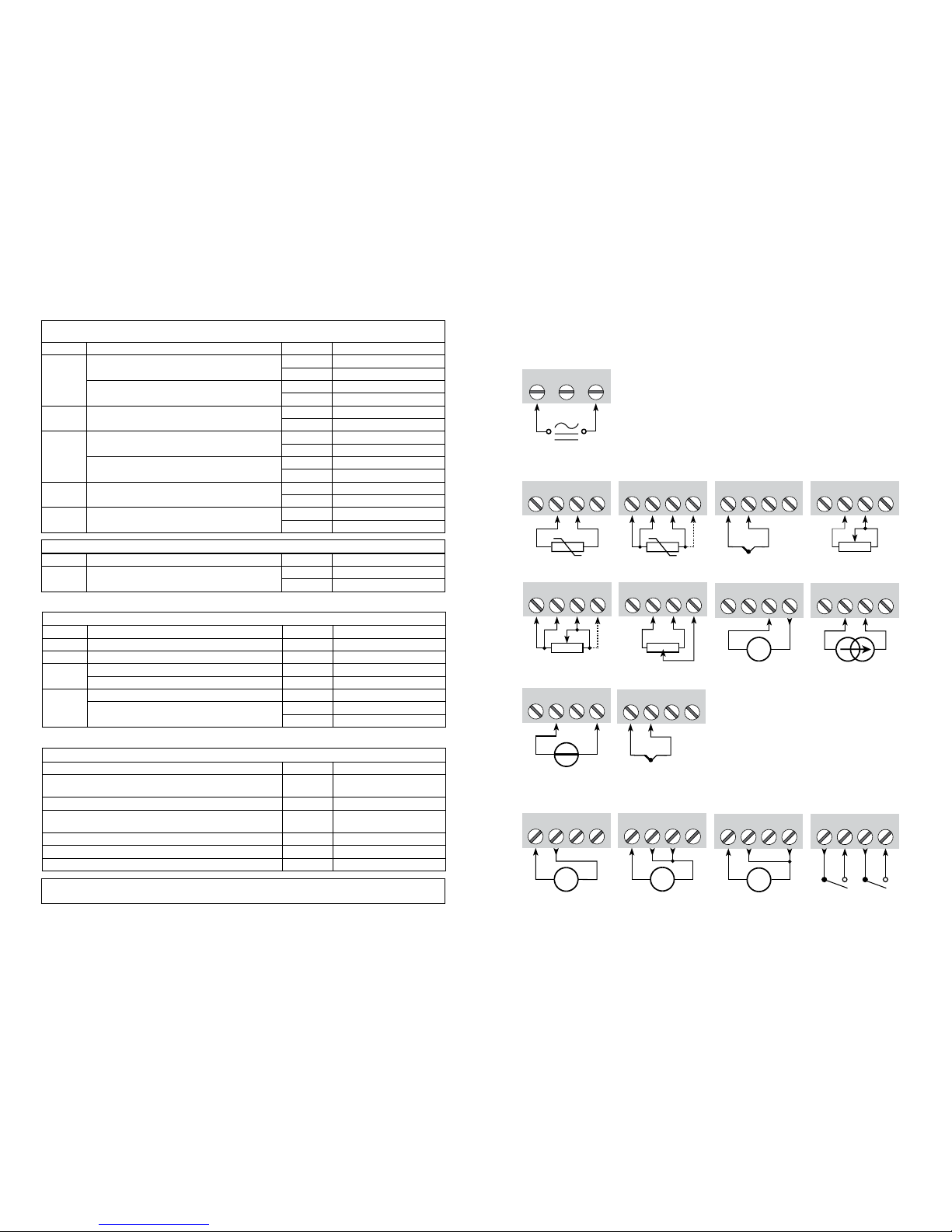

TILSLUTNINGER

Indgange:

Udgange:

Forsyning:

Spænding, 1 V Spænding, 10 VStrøm Relæer

RTD, 3- / 4-lederRTD, 2-leder Modstand, 2-leder

TC, intern

temperaturføler

Modstand,
3- / 4-leder

Potentiometer

Strøm2-trådstransmitter

Spænding

Uden for område visning (IN.LO, IN.HI):

Ved overskridelse af A/D-konverterens eller polynomiets gyldige område.

Indgang Område Visning Grænse

VOLT

0...1 V / 0,2...1 V

IN.LO < -25 mV
IN.HI > 1,2 V

0...10 V / 2...10 V

IN.LO < -25 mV
IN.HI > 12 V

CURR 0...20 mA / 4...20 mA

IN.LO < -1,05 mA
IN.HI > 25,05 mA

LIN.R

0...800

Ω

IN.LO < 0 Ω
IN.HI > 1075 Ω

0...10 kΩ

IN.LO < 0 Ω
IN.HI < 110 kΩ

POTM -

IN.LO

< -0,5 %

IN.HI > 100,5 %

TEMP TC / RTD

IN.LO < temperaturområde -2°C
IN.HI > temperaturområde +2°C

Følerfejlsdetektering (SE.BR, SE.SH):

Indgang Område Visning Grænse

CURR Strømsløjfebrud (4...20 mA) SE.BR <= 3,6 mA; > = 21 mA

POTM Alle, SE.BR på alle 3-ledere SE.BR > ca. 126 k

Ω

LIN.R

0...800

Ω SE.BR > ca. 875 Ω

0...10 kΩ SE.BR > ca. 11 kΩ

TEMP

TC SE.BR > ca. 750 k

Ω / (1,25 V)

RTD: 2-, 3- og 4-leder

Ingen SE.SH for Pt10, Pt20 og Pt50

SE.BR > ca. 15 k

Ω

SE.SH < ca. 15 Ω

Display under min.- / over max.-visning (-1999, 9999):

Indgang Område Visning Grænse

Alle Alle

-1999 Displayværdi <-1999
9999 Displayværdi >9999

Visning ved hardwarefejl

Fejlsøgning Visning Årsag

Test af intern CJC-føler CJ.ER

CJC-føler defekt eller tem-

peratur uden for område

Checksum test af den aktuelle konfiguration i FLASH FL.ER Fejl i FLASH

Checkmåling af analog udgangsstrøm AO.ER

1) Strømsløjfen er brudt

(kun S4...20 mA/S20...4 mA)
Test af 4501 / 4116 kommunikation NO.CO Fejl i stikforbindelse
Check om indgangssignal passer med indgangskonfiguration IN.ER 1) Fejlniveauer på indgang
Check om gemt konfiguration i 4501 passer med modul TY.ER Konfiguration er ikke 4116

! Alle fejlvisninger i display blinker 1 gang pr. sekund samt suppleres med tilhørende hjælpetekst.

1) Fejlen resettes ved at slukke og tænde for modulet.

* Bestilles særskilt: 5910 CJC-klemme

*TC,

CJC-klemme

500Ω

CPU

EEPROM

D / A

Safety

11

24

23

22

21

13

14

50Ω

33

31

12

A / D

PTC

CJC

0.2 mA

43

44

42

41

10 Ω

MUX

4

3

2

+

-

+

-

1 2

50.0

VALVE 5

l / min

VV

mA

mA

I+

10 V

1 V

4116

+

-

*

16

17

PROGRAMMERING /

BETJENING AF TRYKKNAPPER

Dokumentation til rutediagram

Generelt:

Når du skal konfigurere 4116, bliver du guidet igennem samtlige parametre og

kan vælge netop de indstillinger, der passer til applikationen. Til hver menu
findes en rullende hjælpetekst, som vises i displaylinie 3.

Konfigurationen udføres ved hjælp af de 3 taster:

1 forøger talværdien eller vælger næste parameter

2formindsker talværdien eller vælger forrige parameter
3accepterer valget og går til næste menu

Når konfigurationen er gennemført, returneres til normaltilstand 1.0.
Tryk og hold

3 tasten nede for at gå til forrige menu eller normaltilstand (1.0)

uden at gemme de ændrede tal eller parametre.

Hvis ingen taster har været aktiveret i 1 minut, returnerer displayet til normaltil-

stand (1.0) uden at gemme de ændrede tal eller parametre.

Uddybende forklaringer:

Hurtig setpunktsindstilling og test af relæer: Med disse menuer kan du fore-

tage hurtig setpunktsændring og relætest, når menuen FastSet er aktiveret.
Funktionen gælder kun, når relæerne fungerer som setpunktsfunktion og
styres af et setpunkt.

Ved at trykke på

1 og 2 samtidigt aktiveres en relætest, og relæet skifter til-

stand.

Ved kort tryk på

3 gemmes setpunktsændringen.

Holdes

3 tasten nede i mere end 1 sekund, returneres til normaltilstand (1.0)

uden at gemme setpunktsændringen.

Passwordbeskyttelse: Programmeringsadgang kan forhindres ved indkodning

af et password. Passwordet gemmes i transmitteren, så sikkerheden mod
uønskede ændringer er så høj som muligt. Default password 2008 giver
adgang til alle programmeringsmenuer.

BLOKDIAGRAM

2-trådstransmitter

Relæ 1

Relæ 1

Gul

Poten tiome ter

Spænding

Strøm

RTD og lin.R,

leders

forbindelse TC

Grøn

Rød

Gul

Forsyning

Forsyning

21,6...253 VAC eller

19,2...300 VDC

I + V

Udg.

I

Udg.

V

Udg.

Relæ 2

Relæ 2

Gnd.

*Bestilles særskilt: CJC-klemme 5910.

18

19

Signal- og følerfejlsinformation via displayfront 4501

Følerfejl (se grænser i skema) vises i display med SE.BR (sensor break) eller

SE.SH (sensor short). Signaler uden for det valgte område (ikke følerfejl, se
skema for grænser) vises i display som IN.LO (lavt indgangssignal) eller IN.HI
(højt indgangssignal). Fejlindikeringen vises i 3. linie i tekst, samtidig med at
baggrundsbelysningen blinker. 4. linie i displayet er en statuslinie, der viser
status for relæ 1 og relæ 2, COM (blinkende bullet) som indikerer, om 4501
fungerer korrekt, og pil op/ned der er tendensvisning på indgangssignalet.
Hvis 1-tallet eller 2-tallet blinker, indikerer dette, at enheden har registreret, at
setpunktet er overskredet, og at relæet befinder sig i ”delay”-tiden. Når ”delay”­tiden er gået, og relæet trækker/slipper, vises relætegnet eller forsvinder helt.

Signal- og følerfejlsindikering uden displayfront:

Status på enheden kan også aflæses på den røde/grønne LED i fronten af modulet.

Grøn blinkende LED 13 Hz indikerer normal drift.
Grøn blinkende LED 1 Hz indikerer følerfejl.
Konstant rød LED indikerer intern fejl.

Relæfunktioner

Der kan vælges mellem 6 forskellige relæfunktions-opsætninger.

Setpunkt: Enheden fungerer som enkel grænsekontakt.
Window: Relæet har et vindue, der defineres med et lavt og et højt

setpunkt. På begge sider af vinduet har relæet samme status.

Fejlfunktion: Relæet aktiveres ved følerfejl.
Power: Relæet er trukket, så længe der er forsyning på enheden.
Off: Relæet er deaktiveret.
Latch: Relæet er låst. Gælder for setpunkt og window.

Stigende/faldende: Relæerne kan sættes til at blive aktive for et stigende

eller faldende indgangssignal.

Forsinkelse: Der kan sættes både en on- og en off-forsinkelse på begge

relæer i området 0...3600 sekunder.

Hysterese: Der kan sættes en hysterese på 0,1...25% af span eller mellem 1

og 2999 counts.

Latch (relælås):

Latch-funktionen i 4116 kan låse relæudgangene, således at de holder den

alarmtilstand, de kommer i, når setpunktet overskrides, indtil man manuelt
deaktiverer funktionen. Funktionen gælder både for relæfunktionen setpunkt
og vindue.

Latch-funktionen kan vælges separat for hver relæudgang. Hvis opsætningen

kopieres fra en enhed til en anden via 4501, skal latchen genindkodes.

Latch-funktionen fungerer sådan, at relæerne aktiveres og holdes, når ind-

gangssignalet kommer over eller under de valgte setpunkter, med relæaktion
sat til enten stigende eller faldende.

Funktionen vindue opnås ved at vælge setpunkt ”vindue” i menuen og sætte

øvre og nedre setpunkter.

For den enkelte relækontakt vælges, om kontakten skal være sluttet eller brudt

inden for vinduet. Dette gøres i menuen R1.cont og R2.cont.

Funktionen enkelt setpunkt opnås ved at vælge setpunkt i menuen og indtaste

den ønskede grænse. Den fungerer derved som en enkelt grænsekontakt.

At relæet er aktiveret betyder, at kontakten er lukket, hvis ”normalt åben” kon-

taktfunktionen er valgt, og kontakten er åben, hvis ”normalt lukket” kontakt­funktionen er valgt.

Forsinkelsestid for ind- og udkobling kan stilles uafhængig af hinanden hen-

holdsvis i menuerne ON.DEL og OFF DEL.

Anvendes relæfunktionen ”Følerfejlsindikation”, låses relæet ved følerfejl og

deaktiveres ikke automatisk, hvis følerfejlen rettes.

Relæet kan kun deaktiveres af en operatør, og kun hvis de normale betingelser

for deaktivering er opfyldt. Hvis indgangssignalet stadig har en værdi, der
aktiverer relæet, gen-låses det.

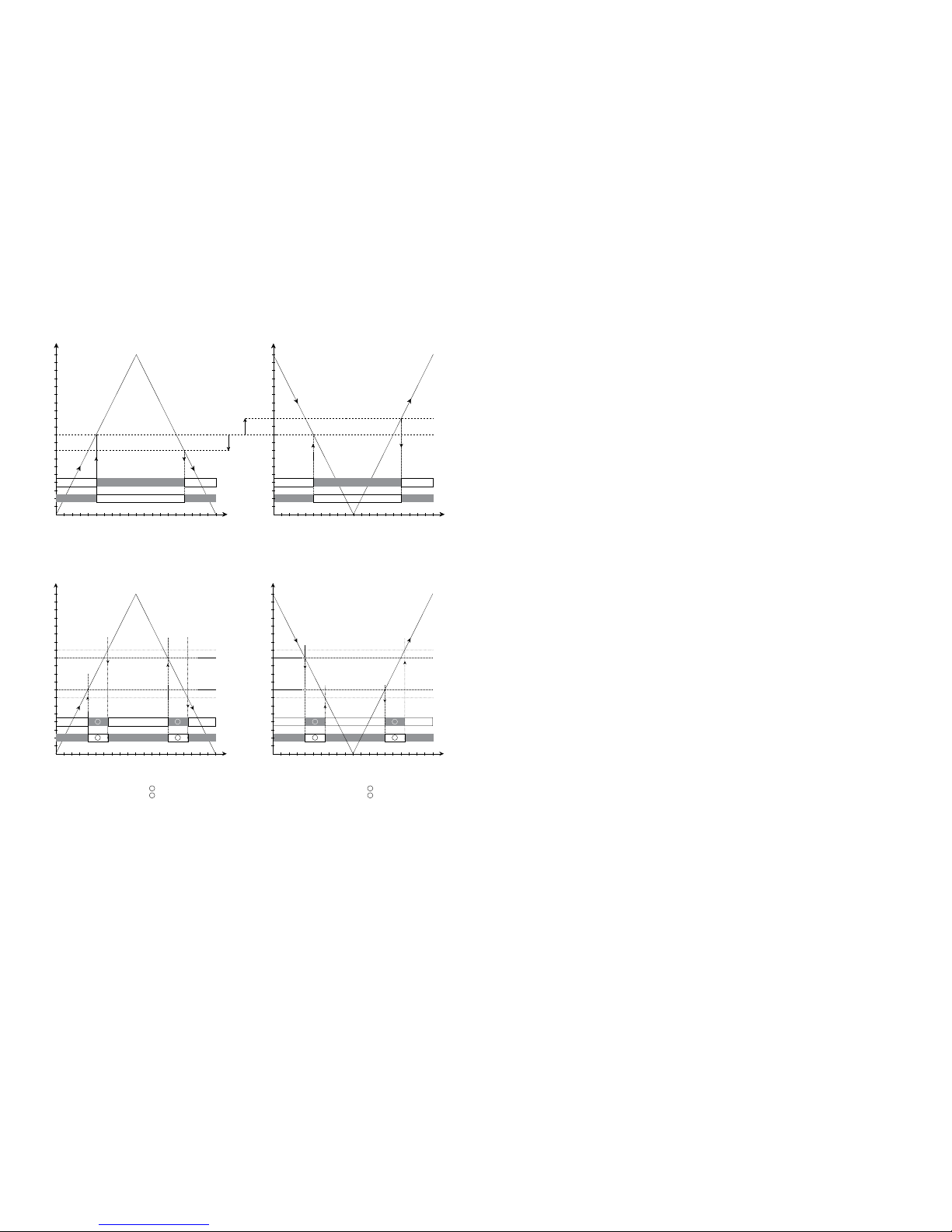

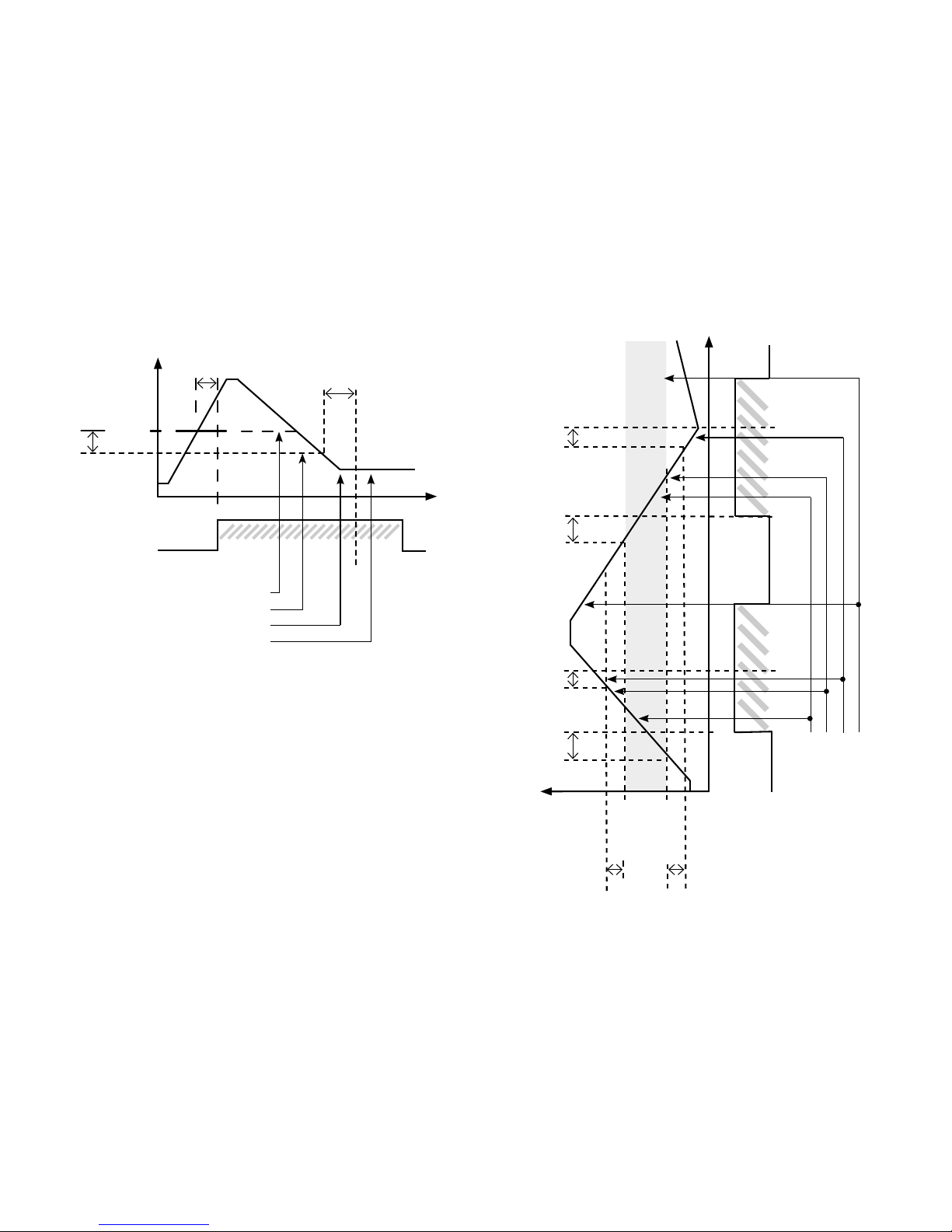

Se tegningerne setpunkt og vindue på side 30 og 31.

Manual deaktivering af latch

Hvis relæerne i udgangen er aktiveret og dermed låst (latched), vil det kunne

ses på displayet. Teksten i linje 2 blinker, og der er en løbende hjælpe tekst
i displayets linje 3 der fortæller, hvordan udgangen deaktiveres. Til manuel
deaktivering bruges knapperne på fronten af 4501. Hvis man i menuen har
slået passwordbeskyttelsen til, skal man indtaste password for at komme ind
i menuen for deaktivering. Se menuen side 27.

20

21

Avancerede funktioner

Enheden giver adgang til en række avancerede funktioner, der nås ved at svare

”yes” til punktet ”adv.set”.
Display setup: Her kan man justere kontrast og baggrundsbelysning.
Opsætning af TAG-nummer med 6 alfanumeriske karakterer. Valg af funk­tionsvisning i linie 3 på displayet, der vælges mellem visning af analog
udgang og visning af TAG-nummer.
2-punkts proceskalibrering: Enheden kan proceskalibreres til et aktuelt ind­gangssignal i 2 punkter. Der påtrykkes et lavt indgangssignal (ikke nødvendig­vis 0%), og den aktuelle værdi angives. Herefter påtrykkes et højt signal (ikke
nødvendigvis 100%), og den aktuelle værdi angives. Såfremt man siger ja til
at bruge kalibreringen, vil enheden herefter arbejde i henhold til denne nye
justering. Siger man senere nej i dette punkt eller vælger en anden indgangs­signaltype, går enheden tilbage til fabrikskalibreringen.
Processimulerings-funktion: Vælger man ja til punktet ”EN.SIM”, er det
muligt med piltasterne at simulere et indgangssignal og dermed styre
udgangssignalet op og ned. Når man afslutter punktet med ok, går enheden
tilbage til normal mode igen. Efterfølgende punkt giver mulighed for med pile­tasterne op og ned at aktivere relæ 1 og relæ 2. Menuen skal forlades ved at
trykke ok (ingen time-out).
Password: Her kan vælges et password mellem 0000 og 9999 til beskyt­telse mod uautoriserede ændringer. Endvidere kan man vælge, om menuen
”hurtig setpunktsindstilling” af relæerne skal være tilgængelig uanset pass­word. Enheden leveres default uden password. Såfremt man er kommet til at
låse enheden med et password, man derefter har glemt, kan man altid åbne
menuen med password 2008.
Sprog: Der kan i menuen ”lang.setup” vælges mellem 7 forskellige sprogva­rianter af hjælpetekster, der fremkommer i menuen. Der kan vælges mellem
UK, DE, FR, IT, ES, SE og DK.

Autodiagnosticering

Enheden foretager en avanceret autodiagnosticering af det interne kredsløb.

Følgende fejlmuligheder kan vises via displayfronten 4501.
CJ.ER – CJC-føler defekt eller CJC-temperatur uden for område
FL.ER – Fejl i Flash
AO.ER – Strømudgangen er ubelastet (gælder kun for S4...20 mA /
S20...4 mA))
NO.CO – Fejl i stikforbindelserne
IN.ER – Fejlniveauer på indgang
TY.ER – Konfigurationen i 4501 stemmer ikke overens med denne produkttype

Valg af units

Efter valg af indgangssignaltype kan man vælge, hvilke procesenheder der skal

vises i displayet (se skema). Ved valg af temperaturindgang vises proces­værdien altid i Celsius eller Fahrenheit. Vælges i menupunktet efter valg af
temperaturindgang.

Loop-overvågning

Når enheden er sat op til default, er SIL-funktionen slået fra. Det er muligt at

vælge loop-overvågning (safety readback) i menuen O.RANGE og derved slå
SIL-funktionen til på enheden. For at slå SIL-funktionen til skal man vælge
S4...20 mA. Man skal dog være opmærksom på, at når loop-overvågning er
valgt, vil man ikke få vist, at der er følerfejl, men i stedet få en meddelelse om
at der er fejl på det analoge udgangssignal.

CJC

Det er via menuen CJC muligt at vælge mellem eksternt CJC-stik, og intern

CJC-kompensering. Ved ekstern CJC bestilles særskilt: 5910 CJC-stik.

Memory

I memory menuen er det muligt at gemme opsætningen fra enheden i 4501, for

derefter at flytte 4501 over på en anden enhed og uploade opsætningen til
denne.

TC.B TC.E TC.J TC.K
TC.L TC.N TC.R TC.S

TC.T TC.U TC.W3 TC.W5

TC.Lr

1 2

Power up

1 2

0000

PASSW.

Txt 1

50.0

%

12.0

3

3

0000
9999

1 2

NO

ADV.SET

Txt 2

NO

YES

1 2

3

VOLT

IN TYPE

Txt 3

VOLT
CURR
LIN.R
POTM
TEMP

1 2

3

50.0

RELAY1
Txt 57

3

75.0

RELAY2
Txt 57

3

1 2

1 2

2-10

V.RANGE

Txt 4

2-10
0-10

1-5
0-5

0.2-1
0-1

1 2

3

CURR

IN TYPE

Txt 3

3

4-20

I.RANGE

Txt 5

0-20
4-20

1 2

3

LIN.R

IN TYPE

Txt 3

3

3W

CONNEC.

Txt 6

4W
3W
2W

1 2

3

POTM

IN TYPE

Txt 3

3

TEMP

IN TYPE

Txt 3

3

0

R 0%

Txt 7

0000
9999

1 2

3

2500

R 100%
Txt 8

0000
9999

1 2

3

Pt

SENSOR

Txt 10

Pt
NI
TC

1 2

3

YES

ADV.SET

Txt 2

3

Ni

SENSOR

Txt 10

3

TC

SENSOR

Txt 10

3

100

Pt TYPE

Txt 16

1000

-

10

1 2

3

3W

CONNEC.

Txt 6

4W
3W
2W

1 2

100

Ni TYPE

Txt 17

1000

-

50

1 2

3

3W

CONNEC.

Txt 6

4W
3W
2W

1 2

TC.K

TC.TYPE

Txt 18

0.0

DISP.LO

Txt 13

999.9

-199.9

1 2

111.1

DEC.P

Txt 12

1111

111.1

11.11

1.111

1 2

3

UNIT

%

Txt 11

@C
mA

rpm

(69 units)

1 2

3

1.0

1.2

1.1

3

100.0

DISP.HI

Txt 14

999.9

-199.9

1 2

3

DISP

REL.UN
Txt 15

DISP
PERC

1 2

3

3

3

N.O.

R1.CONT
Txt 20

3

N.O.
N.C.

1 2

50.0

R1.SETP

Txt 21

9999

-1999

1 2

3

INCR

ACT.DIR
Txt 22

INCR
DECR

1 2

3

1.0

R1.HYST
Txt 23

250.0

0.1

1 2

3

SETP

R1.FUNC

Txt 19

SETP

WIND

ERR
POW
OFF

1 2

3

O.I.W

R1.CONT
Txt 27

3

O.I.W
C.I.W

1 2

60.0

SETP.LO
Txt 29

9999

-1999

1 2

3

70.0

SETP.HI
Txt 28

9999

-1999

1 2

3

1.0

R1.HYST
Txt 30

250.0

0.1

1 2

3

WIND

R1.FUNC

Txt 19

3

OPEN

ERR.ACT

Txt 34

3

CLOS
OPEN

1 2

ERR

R1.FUNC

Txt 19

3

POW

R1.FUNC

Txt 19

OFF

R1.FUNC

Txt 19

3

3

1.3

@C

UNIT

Txt 9

@C
@F

1 2

3

3

@C
@F

%
A

bar

cm
ft

ft/h

ft/min

ft/s

g

gal/h

gal/min

GW

hp

hPa

Hz

in

in/h

in/min

in/s

ips

K
kA
kg
kJ

kPa

kV

kW

kWh

l

l/h

l/min

l/s

m

m/h

m/min

m/s

m/s2

m3

m3/h

m3/min

mA

mbar

mils

min

mm

mm/s

mol

MPa

mV
MW

MWh

N

Ohm

Pa

pH

rpm

s
S
t

t/h

uA
um
uS

V

W
Wh
yd

[blank]

3

INT

CJC

Txt 63

22

23

Hurtig setpunktsindstilling

og test af relæer

1 Forøgelse af setpunkt
2 Formindskelse af setpunkt
3 Gem og forlad menuen
1 og 2 samtidig = relæ skifter tilstand

1.0 = Normaltilstand. Linie 1
viser indgangssignal.
Linie 2 viser enheder -
UNIT. Ved at holde 1
 og 2 samtidig skifter
visning i linie 3 mellem
A.Out ogTAG.
Linie 4 viser status for
relæer og kommunikation.

1.1 = Kun hvis beskyttet med
password

1.2 = Kun hvis FastSet er akti­ veret, og relæfunktionen
er setpunkt.

1.3 = Gælder ikke for indgangs­ signaler: 0...20 mA og
spænding.

1.4 = Kun hvis indgangssig­ nalet er temperatur.

1.5 = Relæet kan kun deak­ tiveres af en operatør,
og kun hvis de normale
betingelser for deaktive­ ring er opfyldt.
Hvis indgangssignalet
stadig har en værdi, der
aktiverer relæet, gen­ låses det.

Fortsættes på siden
Rutediagram ADV.SET

Fortsættes næste side

RUTEDIAGRAM

Hvis ingen taster har været aktiveret i 1 minut, returnerer displayet til nor­maltilstanden 1.0 uden at gemme eventuelle konfigurationsændringer.

1 Forøgelse af værdi / vælg næste parameter
2 Formindskelse af værdi / vælg forrige parameter
3 Accepter valget og gå til næste menu

Holde 3 går til forrige menu / returnerer til 1.0 uden at gemme

Valgbare

UNIT:

0

ON.DEL
Txt 25

3600
0000

1 2

NONE

ERR.ACT

Txt 24

HOLD
CLOS
OPEN
NONE

1 2

3

0

OFF.DEL

Txt 26

3600
0000

1 2

3

0

ON.DEL
Txt 32

3600
0000

1 2

NONE

ERR.ACT

Txt 31

HOLD
CLOS
OPEN
NONE

1 2

3

0

OFF.DEL

Txt 33

3600
0000

1 2

3

3

3

N.O.

R2.CONT

Txt 20

3

N.O.
N.C.

1 2

50.0

R2.SETP

Txt 21

9999

-1999

1 2

3

INCR

ACT.DIR

Txt 22

INCR

DECR

1 2

3

1.0

R2.HYST

Txt 23

250.0

0.1

1 2

3

SETP

R2.FUNC

Txt 19

SETP
WIND

ERR
POW
OFF

1 2

3

O.I.W

R2.CONT

Txt 27

3

O.I.W
C.I.W

1 2

60.0

SETP.LO

Txt 29

9999

-1999

1 2

3

70.0

SETP.HI

Txt 28

9999

-1999

1 2

3

1.0

R2.HYST

Txt 30

250.0

0.1

1 2

3

WIND

R2.FUNC

Txt 19

3

OPEN

ERR.ACT

Txt 34

3

CLOS
OPEN

1 2

ERR

R2.FUNC

Txt 19

3

POW

R2.FUNC

Txt 19

OFF

R2.FUNC

Txt 19

3

3

1.3

1.3

1.3

0

ON.DEL
Txt 25

3600
0000

1 2

NONE

ERR.ACT

Txt 24

HOLD
CLOS
OPEN
NONE

1 2

3

0

OFF.DEL

Txt 26

3600
0000

1 2

3

0

ON.DEL
Txt 32

3600
0000

1 2

NONE

ERR.ACT

Txt 31

HOLD
CLOS
OPEN
NONE

1 2

3

0

OFF.DEL

Txt 33

3600
0000

1 2

3

3

3

CURR

ANA.OUT

Txt 36

VOLT
CURR

1 2

3

4-20

O.RANGE

Txt 37

S20-4

20-4
20-0

S4-20

4-20
0-20

1 2

3

Volt

ANA.OUT

Txt 36

3

0-10

O.RANGE

Txt 39

10-2
10-0

5-1
5-0

1-0.2

1-0
2-10
0-10

1-5

0-5

0.2-1

0-1

1 2

3

23mA

OUT.ERR

Txt 38

23mA

0/3.5mA

NONE

1 2

3

0.0

OUT.LO
Txt 41

4172

-328

1 2

3

150.0

OUT.HI

Txt 42

4172

-328

1 2

3

1.3

1.4 1.4

1.3

1.3

24

25

Til normal-

tilstand 1.0

SAVE

MEMORY

Txt 44

3

SAVE
LOAD

1 2

MEM

SETUP

Txt 43

MEM

DISP

CAL

SIM
PASS
LANG

1 2

3

DISP

SETUP

Txt 43

3

3

CONTRA

Txt 45

3

9
0

1 2

9

LIGHT

Txt 46

3

9
0

1 2

VALVE 5

Txt 47

3

9
A

1 2

A.OUT

LINE 3
Txt 48

3

TAG

A.OUT

1 2

CAL

SETUP

Txt 43

3

YES

CAL.LO
Txt 49

3

YES

NO

1 2

2.0

%

Txt 61

3

100.0

0.0

1 2

NO

YES

CAL.HI

Txt 50

3

YES

NO

1 2

90.0

%

Txt 62

3

100.0

0.0

1 2

NO

YES

USE.CAL

Txt 60

3

YES

NO

1 2

SIM

SETUP

Txt 43

3

YES

EN.SIM
Txt 51

3

YES

NO

1 2

25.0

%

Txt 52

3

100.0

0.0

1 2

NO

REL.SIM

Txt 53

3

LANG

SETUP

Txt 43

3

UK

LANGUA
Txt 59

DE, DK,
ES, FR,

IT, SE,

UK

1 2

PASS

SETUP

Txt 43

3

3

YES

EN.PASS

Txt 54

3

YES

NO

1 2

NO

0000

NEW.PAS

Txt 55

3

9999
0000

1 2

YES

EN.FAST

Txt 56

3

YES

NO

1 2

2.0

LATC

SETUP

Txt 43

3

NO

R1.LATC
Txt 64

33

NO

R2.LATC

Txt 64

40.0

R1.LATC
Txt 65

3

0000

PASSW

Txt 1

3

40.0

R2.LATC

Txt 65

3

0000

PASSW

Txt 1

3

NO

R1.RLSE

Txt 66

3

YES

NO

1 2

NO

R2.RLSE

Txt 66

3

YES

NO

1 2

0000
9999

1 2

0000
9999

1 2

3

1.5

YES

NO

1 2

YES

NO

1 2

40.0

R1.LATC
Txt 65

40.0

R2.LATC
Txt 65

0000
9999

2

0000
9999

1 2

1

1

2

NO

ENT.SET

Txt 67

40.0

Rx.LATC

Txt 65

3

3

YES

NO

1 2

3

1.1

1.1 1.5

26

27

Til normaltilstand 1.0

RUTEDIAGRAM

Avancerede indstillinger (ADV.SET)

2.0 I undermenuen simulering (SIM) skal 3
 trykkes for at returnere til normaltilstand 1.0

RUTEDIAGRAM

Manual deaktivering af latch

Til normaltilstand 1.0

R1-reset

R2-reset

Til setup menu

28

29

[01]
[02]
[03]

[04]

[05]

[06]

[07]
[08]
[09]

[10]

[11]
[12]
[13]
[14]
[15]

[16]

[17]

[18]

[19]

[20]

[21]
[22]

[23]
[24]

[25]
[26]
[27]

[28]
[29]
[30]
[31]

[32]
[33]
[34]

[36]

[37]

[38]

[39]

[41]
[42]
[43]

[44]

[45]
[46]
[47]
[48]

Angiv korrekt password
Gå til avanceret opsætningsmenu?
Vælg temperaturindgang
Vælg potentiometerindgang
Vælg lineær modstandsindgang
Vælg strømindgang
Vælg spændingsindgang
Vælg 0.0-1 V indgangsområde
Vælg 0.2-1 V indgangsområde
Vælg 0-5 V indgangsområde
Vælg 1-5 V indgangsområde
Vælg 0-10 V indgangsområde
Vælg 2-10 V indgangsområde
Vælg 0-20 mA indgangsområde
Vælg 4-20 mA indgangsområde
Vælg 2-leder følertilslutning
Vælg 3-leder følertilslutning
Vælg 4-leder følertilslutning
Indstil modstandsværdi lav
Indstil modstandsværdi høj
Vælg Celsius som temperaturenhed
Vælg Fahrenheit som temperaturenhed
Vælg TC-følertype
Vælg Ni-følertype
Vælg Pt-følertype
Vælg displayenheder
Vælg kommaplacering
Indstil displayområde lav
Indstil displayområde høj
Indstil relæer i % af indgangsområde
Indstil relæer i displayenheder
Vælg Pt10 som følertype
Vælg Pt20 som følertype
Vælg Pt50 som følertype
Vælg Pt100 som følertype
Vælg Pt200 som følertype
Vælg Pt250 som følertype
Vælg Pt300 som følertype
Vælg Pt400 som følertype
Vælg Pt500 som følertype
Vælg Pt1000 som følertype
Vælg Ni50 som følertype
Vælg Ni100 som følertype
Vælg Ni120 som følertype
Vælg Ni1000 som følertype
Vælg TC-B som følertype
Vælg TC-E som følertype
Vælg TC-J som følertype
Vælg TC-K som følertype
Vælg TC-L som følertype
Vælg TC-N som følertype
Vælg TC-R som følertype
Vælg TC-S som følertype
Vælg TC-T som følertype
Vælg TC-U som følertype
Vælg TC-W3 som følertype
Vælg TC-W5 som følertype
Vælg TC-LR som følertype
Vælg OFF-funktion - relæ er permanent OFF
Vælg POWER-funktion - relæ viser power-status OK
Vælg FEJL-funktion - relæ viser kun følerfejl
Vælg VINDUE-funktion - relæet styres af 2 setpunkter
Vælg SETPUNKT-funktion - relæet styres af 1 setpunkt

RULLENDE HJÆLPETEKSTER I DISPLAYLINIE 3

Vælg kontakt normalt åben
Vælg kontakt normalt lukket
Indstil relæ-setpunkt
Aktiver relæ ved faldende signal
Aktiver relæ ved stigende signal
Indstil relæ-hysterese
Ingen følerfejlsaktion - udefineret status ved fejl
Relækontakt bryder ved fejl
Relækontakt slutter ved fejl
Hold relæstatus ved fejl
Sæt relæ ON-forsinkelse i sekunder
Sæt relæ OFF-forsinkelse i sekunder
Relækontakt er lukket inden for vinduet
Relækontakt er åben inden for vinduet
Indstil setpunkt høj for relævindue
Indstil setpunkt lav for relævindue
Indstil hysterese for relævindue
Ingen følerfejlsaktion - udefineret status ved fejl
Relækontakt bryder ved fejl
Relækontakt slutter ved fejl
Hold relæstatus ved fejl
Sæt relæ ON-forsinkelse i sekunder
Sæt relæ OFF-forsinkelse i sekunder
Relækontakt bryder ved fejl
Relækontakt slutter ved fejl
Vælg strøm som analog udgangstype
Vælg spænding som analog udgangstype
Vælg 0-20 mA udgangsområde
Vælg 4-20 mA udgangsområde
Vælg S4-20 mA udgangsområde med loop overvågning
Vælg 20-0 mA udgangsområde
Vælg 20-4 mA udgangsområde
Vælg S20-4 mA udgangsområde med loop overvågning
Vælg ingen fejlaktion - udgang udefineret ved fejl
Vælg downscale ved fejl
Vælg NAMUR NE43 downscale ved fejl
Vælg NAMUR NE43 upscale ved fejl
Vælg 0.0-1 V udgangsområde
Vælg 0.2-1 V udgangsområde
Vælg 0-5 V udgangsområde
Vælg 1-5 V udgangsområde
Vælg 0-10 V udgangsområde
Vælg 2-10 V udgangsområde
Vælg 1-0.0 V udgangsområde
Vælg 1-0.2 V udgangsområde
Vælg 5-0 V udgangsområde
Vælg 5-1 V udgangsområde
Vælg 10-0 V udgangsområde
Vælg 10-2 V udgangsområde
Indstil temperatur for analog udgang lav
Indstil temperatur for analog udgang høj
Gå til password-indstilling
Gå til simuleringstilstand
Udfør proceskalibrering
Gå til displayopsætning
Udfør memory-operationer
Gå til relæ latch opsætning
Overfør gemt opsætning til 4116
Gem 4116-opsætning i 4501
Juster LCD-kontrast
Juster LCD-baggrundsbelysning
Angiv TAG-nr. - udfyld alle pladser
Analog udgangsværdi vises i displaylinie 3
TAG-nr. vises i displaylinie 3

[49]
[50]
[51]
[52]
[53]

[54]
[55]
[56]
[57]
[58]
[59]
[60]
[61]
[62]
[63]

[64]
[65]

[66]
[67]

Kalibrer indgang lav til procesværdi?
Kalibrer indgang høj til procesværdi?
Tillad simuleringstilstand?
Indstil simuleringsværdi for indgang
Relæsimulering - brug 1 og 2 til at skifte mellem
relæ 1 og 2
Tillad passwordbeskyttelse?
Angiv nyt password
Tillad Fastset-funktionalitet?
Relæ-setpunkt - tryk 3 for at gemme
Relæ-setpunkt - Read only
Vælg sprog
Brug proceskalibreringsværdier?
Indstil værdi for lavt kalibreringspunkt
Indstil værdi for højt kalibreringspunkt
Vælg CJC-klemme (tilbehør)
Vælg intern CJC temperatursensor
Aktiver relæ-latch funktionen
Relæ latch aktiveret - tryk 3 for at godkende
Relæ 1 er latched - tryk 1 for at resette
Relæ 2 er latched - tryk 2 for at resette
Relæerne er latched tryk 1 eller 2 for at resette relæ
1 eller relæ 2
Frigør relælås? (hvis forholdene tillader)
Gå til setup menu? (latchede relæer kan resette!)

30

31

Relæ latched

OFF-forsinkelse

ON-forsinkelse

Indgangs-

signal

Hysterese

Setpunkt
(stigende)

Tid

Sluttet

Brudt

Relækontakt

(N.O.)

Frigørelse ikke mulig (setpunkt stadig overskredet)

Frigørelse ikke mulig (setpunkt-hysterese stadig overskredet)

Frigørelse ikke mulig (OFF-forsinkelse stadig overskredet)

Frigørelse mulig (manuel deaktivering)

Hysterese

Setpunkt høj

ON-forsinkelse OFF-forsinkelse

Relæ latched

Relæ latched

Sluttet

Brudt

Relækontakt (N.O.)

Frigørelse ikke mulig (stadig inden for vindue)

Frigørelse ikke mulig (inden for hysterese)

Frigørelse ikke mulig (OFF-forsinkelse stadig aktiv)

Frigørelse mulig

Tid

Vindue

Grafisk afbildning af latchfunktion setpunkt Grafisk afbildning af latchfunktionen vindue

ON-forsinkelse OFF-forsinkelse

Hysterese

Setpunkt lav

32

33

Grafisk afbildning af relæfunktionen setpunkt

Grafisk afbildning af relæfunktionen vindue

t

Off N.C.

On N.C. On N.C.

101020

20

3030404050

50

606070

70

80809090100

100

0

Off N.O. Off N.O.

On N.O.

t

101020

20

3030404050

50

606070

70

80809090100

100

0

Off N.O. Off N.O.On N.O.

Off N.C.On N.C. On N.C.

RelæenhederRelæenheder

Setpunkt = 50

Hysterese = 10

Hysterese = 10

Setpunkt = 50

Relæaktion: Stigende Relæaktion: Faldende

1
2

On On On

Off OffOff Off Off Off

On On On

1
2

t

101020

20

3030404050

50

606070

70

80809090100

100

0

t

101020

20

3030404050

50

606070

70

80809090100

100

0

2

2 2

2

1 1 11

Relæenheder

Øvre setpunkt = 60

Hysterese = 5

Hysterese = 5

Nedre setpunkt = 40

Relæfunktion: Vindue (vist for stigende signal)

Kontakt: Lukket inden for vindue =
Kontakt: Åben inden for vindue =

Relæenheder

Øvre setpunkt = 60

Hysterese = 5

Hysterese = 5

Nedre setpunkt = 40

Relæfunktion: Vindue (vist for faldende signal)

Kontakt: Lukket inden for vindue =
Kontakt: Åben inden for vindue =

UNIVERSAL TRANSMITTER

PReasy 4116

CONTENTS

Warning .............................................................................. 34

Symbol identification .......................................................... 35

Safety instructions .............................................................. 35

EC declaration of conformity ............................................. 37

How to dismantle system 4000 ......................................... 38

When front LED lights red / display shows AO.ER ............ 38

Advanced features ............................................................. 39

Application ......................................................................... 39

Technical characteristics .................................................... 39

Applications ........................................................................ 41

Order codes ....................................................................... 42

Electrical specifications ...................................................... 42

Visualisation in the 4501 of sensor error detection and

input signal outside range .................................................. 45

Sensor error detection limits .............................................. 46

Error indications ................................................................. 46

Connections ....................................................................... 47

Block diagram .................................................................... 48

Configuration / operating the function keys ...................... 49

Routing diagram ................................................................. 55

Routing diagram, Advanced settings (ADV.SET) ................ 58

Routing diagram,

Manual deactivation of the latch function .......................... 59

Graphic depiction of latch function setpoint ..................... 62

Graphic depiction of latch function window ...................... 63

Graphic depiction of relay action setpoint ......................... 64

Graphic depiction of relay action window ......................... 64

34

35

WARNING

This device is designed for connection to hazardous electric
voltages.
Ignoring this warning can result in severe personal injury or
mechanical damage.
To avoid the risk of electric shock and fire, the safety
instructions of this manual must be observed and the guidelines
fol lowed. The specifications must not be exceeded, and the
device must only be applied as described in the following.
Prior to the commissioning of the device, this manual must be
examined carefully.
Only qualified personnel (technicians) should install this device.
If the equipment is used in a manner not specified by the
manufacturer, the protection provided by the equipment may be
impaired.

WARNING

To keep the safety distances, the relay contacts on the device
must not be connected to both hazardous and non-hazard ous
volt ages at the same time.
SYSTEM 4000 must be mounted on a DIN rail according to DIN

46277.

WARNING

Until the device is fixed, do not connect hazardous voltages to
the device.
The following operations should only be carried out on a
disconnected device and under ESD safe conditions:
General mounting, connection and disconnection of wires.
Troubleshooting the device.

Repair of the device and replacement of circuit breakers
must be done by PR electronics A/S only.

HAZARD-

OUS

VOLTAGE

INSTAL-

LATION

GENERAL

WARNING

Do not open the front plate of the device as this will cause
damage to the connector for the display / programming front
PR 4501. This device contains no DIP-switches or jumpers.

SYMBOL IDENTIFICATION

Triangle with an exclamation mark: Warning / demand.
Potentially lethal situations.

The CE mark proves the compliance of the device with
the essential requirements of the directives.

The double insulation symbol shows that the device
is protected by double or reinforced insulation.

SAFETY INSTRUCTIONS

DEFINITIONS:
Hazardous voltages have been defined as the ranges: 75 to 1500 Volt DC, and

50 to 1000 Volt AC.
Technicians are qualified persons educated or trained to mount, operate, and
also troubleshoot technically correct and in accordance with safety regulations.
Operators, being familiar with the contents of this manual, adjust and operate
the knobs or potentiometers during normal operation.

RECEIPT AND UNPACKING:

Unpack the device without damaging it. The packing should always follow the
device until this has been permanently mounted.
Check at the receipt of the device whether the type corresponds to the one
ordered.

ENVIRONMENT:

Avoid direct sunlight, dust, high temperatures, mechanical vibrations and shock,
as well as rain and heavy moisture. If necessary, heating in excess of the stated
limits for ambient temperatures should be avoided by way of ventilation.
All devices fall under Installation Category II, Pollution Degree 1, and Insulation
Class II.

MOUNTING:

Only technicians who are familiar with the technical terms, warnings, and
instruc tions in the manual and who are able to follow these should connect the
device.
Should there be any doubt as to the correct handling of the device, please
contact your local distributor or, alternatively, PR electronics A/S, Lerbakken

10, DK-8410 Rønde, Denmark, tel: [phone].

36

37

Mounting and connection of the device should comply with national legislation
for mounting of electric materials, i.e. wire cross section, protective fuse, and
location. Descriptions of input / output and supply connections are shown in the
block diagram and side label.

The following apply to fixed hazardous voltages-connected devices:

The max. size of the protective fuse is 10 A and, together with a power
switch, it should be easily accessible and close to the device. The power
switch should be marked with a label indicating that it will switch off the
volt age to the device.

Year of manufacture can be taken from the first two digits in the serial number.

UL INSTALLATION REQUIREMENTS:

Use 60/75°C copper conducters only
For use only in pollution degree 2 or better

Max. ambient temperature ..................... 60°C

Max. wire size ......................................... AWG 26-14

UL file number ........................................ E231911

CALIBRATION AND ADJUSTMENT:

During calibration and adjustment, the measuring and connection of external
voltages must be carried out according to the specifications of this manual. The
technician must use tools and instruments that are safe to use.

NORMAL OPERATION:

Operators are only allowed to adjust and operate devices that are safely fixed
in panels, etc., thus avoiding the danger of personal injury and damage. This
means there is no electrical shock hazard, and the device is easily accessible.

CLEANING:

When disconnected, the device may be cleaned with a cloth moistened with
distilled water.

LIABILITY:

To the extent that the instructions in this manual are not strictly observed, the
customer cannot advance a demand against PR electronics A/S that would
otherwise exist according to the concluded sales agreement.

EC DECLARATION OF CONFORMITY

As manufacturer

PR electronics A/S
Lerbakken 10
DK-8410 Rønde

hereby declares that the following product:

Type: 4116
Name: Universal transmitter

is in conformity with the following directives and standards:
The EMC Directive 2004/108/EC and later amendments

EN 61326-1

For specification of the acceptable EMC performance level, refer to the

electrical specifications for the module.

The Low Voltage Directive 2006/95/EC and later amendments

EN 61010-1

Rønde, 28 August 2009 Kim Rasmussen
Manufacturer’s signature

38

39

HOW TO DISMANTLE SYSTEM 4000

First, remember to demount the connectors with hazardous voltages.

Picture 1:

Detach the device from the DIN rail
by lifting the bottom lock.

When front LED lights red / display shows AO.ER

PR 4116 is designed as a SIL 2 device with a high safety level. Therefore, a

continuous measurement of the outgoing current is carried out on a 4...20
mA output signal. If the current is 0, an error mode switches on the red front
LED and disables the relays. This function is not a default option but must be
actively selected in the menu. The error mode can only be reset by switching
off and then switching on the supply voltage to the device.

UNIVERSAL TRANSMITTER

PReasy 4116

• Input for RTD, TC, Ohm, potentiometer, mA and V

• 2-wire supply > 16 V

• FM-approved for installation in Div. 2

• Output for current, voltage and 2 relays

• Universal AC or DC supply

Advanced features

• Programmableviadetachabledisplayfront(4501),processcalibration,signal

and relay simulation, password protection, error diagnostics and selection of
help text in several languages.

Application

• Linearised,electronictemperaturemeasurementwithRTDorTCsensor.

• Conversionoflinearresistancevariationtoastandardanaloguecurrent/

voltage signal, i.e. from solenoids and butterfly valves or linear movements
with attached potentio meter.

• Powersupplyandsignalisolatorfor2-wiretransmitters.

• Processcontrolwith2pairsofpotential-freerelaycontactsandanalogue

output.

• Galvanicseparationofanaloguesignalsandmeasurementoffloatingsignals.

• The4116isdesignedaccordingtostrictsafetyrequirementsandisthussuit-

able for application in SIL 2 installations.

Technical characteristics

• When4116isusedincombinationwiththe4501display/programmingfront,

all operational parameters can be modified to suit any application. As the
4116 is designed with electronic hardware switches, it is not necessary to
open the device for setting of DIP switches.

• Agreen/redfrontLEDindicatesnormaloperationandmalfunction.Ayellow

LED is ON for each active output relay.

• Continuouscheckofvitalstoreddataforsafetyreasons.

• 4-port2.3kVACgalvanicisolation.

+

-

12

14

13

11

10 V

1 V

+

-

10 V

1 V

24

23

22

21

33

32

31

4 3 2

+

+

44

43

42

41

*

40

41

PR 4501 DISPLAY / PROGRAMMING FRONT

Functionality

The simple and easily understandable PReasy menu
structure and the explanatory help texts guide you
effortless ly and automatically through the configuration
steps, thus making the product very easy to use.
Functions and configuration options are described in the
section ”Configuration / operating the function keys”.

Application

• Communicationsinterfaceformodificationofoperationalparametersin4116.

• Canbemovedfromone4116devicetoanotheranddownloadthe

configuration of the first transmitter to subsequent transmitters.

• Fixeddisplayforreadoutofprocessdataandstatus.

Technical characteristics

• LCD display with 4 lines; Line 1 (H=5.57 mm) shows input signal, line 2
(H=3.33 mm) shows units, line 3 (H=3.33 mm) shows analogue output or tag

no. and line 4 shows communication and relay status.

• Programmingaccesscanbeblockedbyassigningapassword.The

password is saved in the transmitter in order to ensure a high degree of
protection against unauthorised modifications to the configuration.

Mounting / installation

• Click4501ontothefrontof4116.

APPLICATIONS

Input signals:

Current

Volt -

age

Potenti-

ometer

RTD and lin.R TC

Connect., wires

Output signals:

Relays

Supply:

21.6...253 VAC
or

19.2...300 VDC

Analogue, 0/4...20 mA and voltage

Order separately: 5910 CJC connector.
See the connection drawing on page 39.

42

43

Order codes
4116 = Universal transmitter

4501 = Display / programming front
5910 = CJC connector

Electrical specifications

Specifications range .................................... -20°C to +60°C

Common specifications:

Supply voltage, universal ............................ 21.6...253 VAC,

or 19.2...300 VDC

Max. consumption....................................... ≤ 2.5 W

Fuse ............................................................. 400 mA SB / 250 VAC

Isolation voltage, test / operation ............... 2.3 kVAC / 250 VAC

Communications interface .......................... Programming front 4501

Signal / noise ratio ...................................... Min. 60 dB (0...100 kHz)

Response time (0...90%, 100...10%):

Temperature input ................................... ≤ 1 s

mA / V input ............................................ ≤ 400 ms

Calibration temperature............................... 20...28°C

Accuracy, the greater of the general and basic values:

Auxiliary supplies:

2-wire supply (terminal 44...43) ................... 25...16 VDC / 0...20 mA

Max. wire size .............................................. 1 x 2.5 mm

2

stranded wire

Screw terminal torque ................................. 0.5 Nm

Relative humidity ......................................... < 95% RH (non-cond.)

Dimensions, without display front (HxBxD) .. 109 x 23.5 x 104 mm

Dimensions, with display front (HxBxD) ...... 109 x 23.5 x 116 mm

Protection degree ........................................ IP20

Weight ......................................................... 170 g / 185 g with 4501

RTD, linear resistance and potentiometer input:

Input for RTD types:
Pt10, Pt20, Pt50, Pt100, Pt200, PT250, Pt300, Pt400, Pt500, Pt1000
Ni50, Ni100, Ni120, Ni1000

Cable resistance per wire (max.), RTD ........ 50 Ω

Sensor current, RTD .................................... Nom. 0.2 mA

Effect of sensor cable resistance

(3- / 4-wire), RTD ......................................... < 0.002 Ω / Ω

Sensor error detection, RTD ....................... Yes

Short circuit detection, RTD ........................ < 15 Ω

Input

type

Min.

value

Max.

value

Standard

Pt100
Ni100
Lin. R

Potentiometer

-200°C

-60°C
0 Ω

10 Ω

+850°C
+250°C

10000 Ω

100 kΩ

IEC60751

DIN 43760

-

-

EMC immunity influence ..................................... < ±0.5% of span

Extended EMC immunity:

NAMUR NE 21, A criterion, burst ....................... < ±1% of span

General values

Input

type

Absolute

accuracy

Temperature

coefficient

All ≤ ±0.1% of span ≤ ±0.01% of span / °C

Basic values

Input

type

Basic

accuracy

Temperature

coefficient

mA ≤ ±4 µA ≤ ±0.4 µA / °C

Volt ≤ ±20 µV ≤ ±2 µV / °C

Pt100 ≤ ±0.2°C ≤ ±0.01°C / °C

Linear resistance ≤ ±0.1 Ω ≤ ±0.01 Ω / °C

Potentiometer ≤ ±0.1 Ω ≤ ±0.01 Ω / °C

TC type:

E, J, K, L, N, T, U

≤ ±1°C

≤ ±0.05°C / °C

TC type: R, S, W3,

W5, LR

≤ ±2°C

≤ ±0.2°C / °C

TC type: B

85...400°C

≤ ±4.5°C

≤ ±0.45°C / °C

TC type: B

400...1820°C

≤ ±2°C

≤ ±0.2°C / °C

44

45

TC input:

Cold junction compensation (CJC)
CJC via external sensor in

connector 5910 ........................................... 20...28°C ≤ ±1°C

-20...20°C / 28...70°C ≤±2°C

CJC via internal sensor ............................... ±(2.0°C + 0.4°C * Δt)

Δt = internal temperature - ambient temperature

Sensor error detection, all TC types ........... Yes

Sensor error current:

when detecting.......................................... Nom. 2 µA

else ............................................................ 0 µA

Current input:

Measurement range .................................... 0...20 mA

Programmable measurement ranges .......... 0...20 and 4...20 mA

Input resistance ........................................... Nom. 20 Ω + PTC 50 Ω

Sensor error detection:

Loop break 4...20 mA.............................. Yes

Voltage input:

Measurement range .................................... 0...12 VDC

Programmable measurement ranges .......... 0...1 / 0.2...1 / 0...5 / 1...5 /

0...10 and 2...10 VDC

Input resistance ........................................... Nom. 10 MΩ

Current output:

Signal range (span) ...................................... 0...20 mA

Programmable signal ranges ...................... 0...20 / 4...20 / 20...0 and 20...4 mA

Load (max.) .................................................. 20 mA / 800 Ω / 16 VDC

Load stability ............................................... ≤ 0.01% of span / 100 Ω

Type

Min.

value

Max.

value

Standard

B

E
J

K

L
N
R
S

T
U

W3
W5

LR

0°C

-100°C

-100°C

-180°C

-200°C

-180°C

-50°C

-50°C

-200°C

-200°C
0°C
0°C

-200°C

+1820°C
+1000°C
+1200°C
+1372°C

+900°C
+1300°C
+1760°C
+1760°C

+400°C

+600°C
+2300°C
+2300°C

+800°C

IEC 60584-1
IEC 60584-1
IEC 60584-1
IEC 60584-1

DIN 43710
IEC 60584-1
IEC 60584-1
IEC 60584-1
IEC 60584-1

DIN 43710

ASTM E988-90
ASTM E988-90
GOST 3044-84

Sensor error detection ................................ 0 / 3.5 / 23 mA / none

NAMUR NE 43 Upscale / Downscale ......... 23 mA / 3.5 mA

Output limitation:

on 4...20 and 20...4 mA signals .............. 3.8...20.5 mA

on 0...20 and 20...0 mA signals .............. 0...20.5 mA

Current limit ................................................. ≤ 28 mA

Voltage output:

Signal range ................................................ 0...10 VDC

Programmable signal ranges ...................... 0...1 / 0.2...1 / 0...10 / 0...5 /

1...5 / 2...10 / 1...0 / 1...0.2 / 5...0 /

5...1 / 10...0 og 10...2 V

Load (min.) ................................................... 500 kΩ

Relay outputs:

Relay functions ............................................ Setpoint, Window, Sensor error, Latch

Power and Off

Hysteresis, in % / display counts ............... 0,1...25% / 1...2999

On and Off delay ......................................... 0...3600 s

Sensor error detection ................................ Break / Make / Hold

Max. voltage ................................................ 250 VRMS

Max. current ................................................ 2 A / AC or 1 A / DC

Max. AC power ........................................... 500 VA

Ex / I.S. approval:

FM, applicable in ......................................... Class I, Div. 2, Group A, B, C, D

Class I, Div. 2, Group IIC
Zone 2

Max. ambient temperature for T5 ............... 60°C

Marine approval:

Det Norske Veritas, Ships & Offshore ......... Standard for Certification No. 2.4

GOST R approval:

VNIIM, Cert. no. ........................................... See www.prelectronics.com

Observed authority requirements: Standard:

EMC 2004/108/EC ...................................... EN 61326-1

LVD 2006/95/EC .......................................... EN 61010-1

FM ............................................................... 3600, 3611, 3810 and ISA 82.02.01

UL, Standard for Safety .............................. UL 508

of span = of the currently selected measurement range

Visualisation in the 4501 of sensor error detection and
input signal outside range

Sensor error check:

Device: Configuration Sensor error detection:

4116

R1, ERR.ACT=NONE - R2, ERR.ACT=NONE,

OUT.ERR=NONE.

OFF

Else: ON

21 22 24

23

R1 R2

11 12 14

13

+

-

mA

11 12 14

13

+

-

V

31 32 33

41 42 44

43

+

-

41 42 44

43

42 44

43

41 41 42 44

43

+

-

Tx

41 42 44

43

+

-

41 42 44

43

41 42 44

43

+

-

41 42 44

43

41 42 44

43

11 12 14

13

+

-

V

+

-

41 42 44

CJC

46

47

Sensor error detection limits

Error indications

Outside range readout (IN.LO, IN.HI):

If the valid range of the A/D converter or the polynomial is exceeded

Input Range Readout Limit

VOLT

0...1 V / 0.2...1 V

IN.LO < -25 mV

IN.HI > 1.2 V

0...10 V / 2...10 V

IN.LO < -25 mV

IN.HI > 12 V

CURR 0...20 mA / 4...20 mA

IN.LO < -1.05 mA

IN.HI > 25.05 mA

LIN.R

0...800

Ω

IN.LO < 0 Ω

IN.HI > 1075 Ω

0...10 kΩ

IN.LO < 0 Ω

IN.HI < 110 kΩ

POTM -

IN.LO < -0.5 %

IN.HI > 100.5 %

TEMP TC / RTD

IN.LO < temperature range -2°C

IN.HI > temperature range +2°C

Sensor error detection (SE.BR, SE.SH):

Input Range Readout Limit
CURR Loop break (4..20 mA) SE.BR <= 3.6 mA; > = 21 mA
POTM All, SE.BR on all 3-wire SE.BR > ca. 126 k

Ω

LIN.R

0...800

Ω SE.BR > ca. 875 Ω

0...10 kΩ SE.BR > ca. 11 kΩ

TEMP

TC SE.BR > ca. 750 k

Ω / (1.25 V)

RTD, 2-, 3-, and 4-wire

No SE.SH for Pt10, Pt20 and Pt50

SE.BR > ca. 15 k

Ω

SE.SH < ca. 15 Ω

Display readout below min.- / above max. (-1999, 9999):

Input Range Readout Limit

All All

-1999 Display readout <-1999
9999 Display readout >9999

Readout at hardware error

Error search Readout Error cause

Test of internal CJC sensor CJ.ER

CJC sensor defect or tem-

perature outside range

Checksum test of the configuration in FLASH FL.ER Error in FLASH

Check measurement of analogue output current AO.ER

1) No load on the current out­put (only S4...20/S20...4 mA)

Communications test 4501 / 4116 NO.CO Connection error
Check that input signal matches input configuration IN.ER 1) Error levels on input
Check that saved configuration in 4501 matches device TY.ER Configuration is not 4116

! Error indications in the display flash once per second. The help text explains the error.

1) The error is reset by switching off and then switching on the supply voltage to the device.

CONNECTIONS

Inputs:

Outputs:

Supply:

Voltage, 1 V Voltage, 10 VCurrent Relays

RTD, 3- / 4-wire

Resistance,

3- / 4-wire

Voltage

Potentiometer

Current2-wire transmitter

RTD, 2-wire Resistance, 2-wire

TC, internal

temperature sensor

*TC, CJC

connector

* Order separately:

CJC connector 5910

500Ω

CPU

EEPROM

D / A

Safety

11

24

23

22

21

13

14

50Ω

33

31

12

A / D

PTC

CJC

0.2 mA

43

44

42

41

10 Ω

MUX

4

3

2

+

-

+

-

1 2

50.0

VALVE 5

l / min

VV

mA

mA

I+

10 V

1 V

4116

+

-

*

48

49

BLOCK DIAGRAM

Potentiome ter

2-wire transmitter

Voltage

Current

RTD og lin.R,

connection,

wires

Supply

Supply

21.6...253 VAC or

19.2...300 VDC

Gnd.

I + V

Out.

I

Out.

V

Out.

TC

Relay 2

Relay 2

Relay 1

Relay 1

Green

Red

Yellow

Yellow

CONFIGURATION /

OPERATING THE FUNCTION KEYS

Documentation for routing diagram.

In general:

When configuring the 4116, you will be guided through all parameters and you

can choose the settings which fit the application. For each menu there is a
scrolling help text which is automatically shown in line 3 on the display.

Configuration is carried out by use of the 3 function keys:

1 will increase the numerical value or choose the next parameter

2will decrease the numerical value or choose the previous parameter
3will accept the chosen value and proceed to the next menu

When configuration is completed, the display will return to the default state 1.0.
Pressing and holding

3 will return to the previous menu or return to the default

state (1.0) without saving the changed values or parameters.

If no key is activated for 1 minute, the display will return to the default state

(1.0) without saving the changed values or parameters.

Further explanations:

Fast setpoint adjustment and relay test: These menus allow you to make a

quick setpoint change and relay test when the FastSet menu is activated.
This function can only be activated when the relays are set for setpoint
function and are controlled by a setpoint.

Pressing

1 and 2 simultaneously will activate a relay test and change the

state of the relay.

Pressing

3 will save the setpoint change.

Holding down

3 for more than 1 second will return the unit to the default state

without saving the setpoint change.

Password protection: Programming access can be blocked by assigning a

password. The password is saved in the transmitter in order to ensure a high
degree of protection against unauthorised modifications to the configuration.
Default password 2008 allows access to all configuration menus.

Order separately: CJC connector 5910

50

51

Signal and sensor error info via display front 4501

Sensor error (see limits in the table) is displayed as SE.BR (sensor break) or

SE.SH (sensor short). Signals outside the selected range (not sensor error,
see table for limits) are displayed as IN.LO indicating low input signal or
IN.HI indicating high input signal. The error indication is displayed in line 3
as text and at the same time the backlight flashes. Line 4 of the display is a
status line which displays status of relay 1 and relay 2, COM (flashing bullet)
indicating correct functioning of 4501 and arrow up/down which indicates
tendency readout of the input signal. If the figure 1 or figure 2 flashes, the
unit has detected that the setpoint has been exceeded and that the relay is in
“delay” mode. When the delay time has passed and the relay makes/breakes,
the relay sign either displays or disappears.

Signal and sensor error indication without display front

Status of the unit can also be read from the red/green LED in the front of the device.

Green flashing LED 13 Hz indicates normal operation.
Green flashing LED 1 Hz indicates sensor error.
Steady red LED indicates internal error.

Relay functions

6 different settings of relay function can be selected.

Setpoint: The unit works as a single limit switch
Window: The relay has a window that is defined by a low and a high

setpoint. On both sides of the window the relay has the
same status.

Error function: The relay is activated by sensor error.
Power: The relay is activated as long as the power is on.
Off: The relay is deactivated.
Latch: The relay is latched. Only valid for setpoint and window

function.

Increasing/decreasing: The relays can be set to activate at increasing or

decreasing input signal.

Delay: An ON and an OFF delay can be set on both relays in the range

0...3600 s.

Hysteresis: A hysteresis can be set at 0.1...25% of the span or between 1 and

2999 counts.

Latch

When the setpoint is exceeded the relay outputs enters an alarm state. The

latch function of the 4116 will hold the relays in this state until the function

is deactivated manually. The latch function can be applied when the relay
function setpoint or window is selected.

The latch function can be selected separately for each relay output. If the

configuration is copied from one device to another by way of the 4501, the
latch function must be reconfigured.

The latch function activates and holds the relays when the input signal rises

above or falls below the selected setpoints and the relay action has been
selected as increasing or decreasing.

The window function is selected by choosing ”window” in the menu and

defining a high and a low setpoint.

It can be selected for each relay contact whether the contact is open or closed

inside the window. This selection is made in the menu R1.cont and R2.cont.

The setpoint function is selected by choosing ”setpoint” in the menu and

entering the desired limit. The device then works as a single limit switch.

An activated relay means that the contact is closed if the contact function

”normally open” is selected, and the contact is open if the contact function
”normally closed” is selected.

The delay time for activation and deactivation can be set independently of each

other in the menus ON.DEL and OFF DEL respectively.

If the relay function ”Error” is active, the relay will latch when a sensor error

occurs and will not be deactivated automatically when the sensor error is
rectified.

The relay can only be deactivated by an operator and only when the normal

conditions for deactivation are met. If the input signal still has a value that will
activate the relay, the relay will latch again.

See the graphic depiction of the setpoint and window functions on pages 62

and 63.

Manual deactivation of the latch function

If the relay outputs are activated and thereby latched, it will be indicated in

the display. The backlight flashes and the scrolling help text tells you how
to deactivate the output. Manual deactivation is carried out by way of the
front buttons on the 4501. Use

1 and 2 to navigate in the menu and 3 to

validate your selection. If the password protection has been activated, the
password must be entered in order to access the deactivation menu. See the
menu structure on page 59.

52

53

Advanced functions

The device gives access to a number of advanced functions which can be

reached by answering “Yes” to the point “adv.set”.

Display setup: Here you can adjust the brightness contrast and the backlight.

Setup of TAG numbers with 6 alphanumerics. Selection of functional readout
in line 3 of the display - choose between readout of analogue output or tag no.

Two-point process calibration: The device can be process-calibrated in 2

points to fit a given input signal . A low input signal (not necessarily 0%) is
applied and the actual value is entered. Then a high signal (not necessarily
100%) is applied and the actual value is entered. If you accept to use the
calibration, the device will work according to this new adjustment. If you later
reject this menu point or choose another type of input signal the device will
return to factory calibration.

Process simulation function: If you agree to the point “EN.SIM” it is possible

to simulate an input signal by means of the arrow keys and thus control the
output signal up or down. When you finalise the point with 3, the device
returns to normal mode. The following point allows you to activate relay 1
and relay 2 by means of the arrow-keys up/down. You must exit the menu by
pressing 3 (no time-out).

Password: Here you can choose a password between 0000 and 9999 in order

to protect the device against unauthorised modifications to the configuration.
The device is delivered default without password. If you have locked the
device with a password by mistake, you can always open the menu by using
the master password 2008.

Language: In the menu ”lang.setup” you can choose between 7 different

language versions of help texts that will appear in the menu. You can choose
between UK, DE, FR, IT, ES, SE and DK.

Auto diagnosis

The device performs an advanced auto diagnosis of the internal circuits.

The following possible errors can by displayed in the front unit 4501.
CJ.ER - CJC sensor defect or CJC temperature outside range
FL.ER - Flash error
AO.ER - No load on the current output (only for S4...20 mA / S20...4 mA)
NO.CO - Connection error
IN.ER - Error levels on input
TY.ER - Configuration in 4501 does not match this product type

Selection of units

After choosing the input signal type you can choose which process units should

be displayed in text line 2 (see table). By selection of temperature input the
process value is always displayed in Celsius or Fahrenheit. This is selected in
the menu point after selection of temperature input.

Safety readback

When the device is delivered with default configuration, the SIL function is

disabled. The safety readback function (loop surveillance) can be selected in
the menu O.RANGE, thus enabling the device to run in SIL mode. In order
to enable the SIL functionality, the menu item S4...20 mA must be selected.
Please note, however, that when safety readback is enabled, a sensor error
will be indicated as an error on the analogue output signal.

CJC

In the CJC menu you can choose between external CJC connector and internal

cold junction compensation. The external CJC connecter (PR 5910) must be
ordered separately.

Memory

In the memory menu you can save the configuration of the device in the 4501,

and then move the 4501 onto another device of the same type and download
the configuration in the new device.

TC.B TC.E TC.J TC.K
TC.L TC.N TC.R TC.S

TC.T TC.U TC.W3 TC.W5

TC.Lr

1 2

Power up

1 2

0000

PASSW.

Txt 1

50.0

%

12.0

3

3

0000
9999

1 2

NO

ADV.SET

Txt 2

NO

YES

1 2

3

VOLT

IN TYPE

Txt 3

VOLT
CURR
LIN.R
POTM
TEMP

1 2

3

50.0

RELAY1
Txt 57

3

75.0

RELAY2
Txt 57

3

1 2

1 2

2-10

V.RANGE

Txt 4

2-10
0-10

1-5

0-5

0.2-1
0-1

1 2

3

CURR

IN TYPE

Txt 3

3

4-20

I.RANGE

Txt 5

0-20
4-20

1 2

3

LIN.R

IN TYPE

Txt 3

3

3W

CONNEC.

Txt 6

4W
3W
2W

1 2

3

POTM

IN TYPE

Txt 3

3

TEMP

IN TYPE

Txt 3

3

0

R 0%

Txt 7

0000
9999

1 2

3

2500

R 100%

Txt 8

0000
9999

1 2

3

Pt

SENSOR

Txt 10

Pt

NI

TC

1 2

3

YES

ADV.SET

Txt 2

3

Ni

SENSOR

Txt 10

3

TC

SENSOR

Txt 10

3

100

Pt TYPE

Txt 16

1000

-

10

1 2

3

3W

CONNEC.

Txt 6

4W
3W
2W

1 2

100

Ni TYPE

Txt 17

1000

-

50

1 2

3

3W

CONNEC.

Txt 6

4W
3W
2W

1 2

TC.K

TC.TYPE

Txt 18

0.0

DISP.LO

Txt 13

999.9

-199.9

1 2

111.1

DEC.P

Txt 12

1111

111.1

11.11

1.111

1 2

3

UNIT

%

Txt 11

@C

mA

rpm

(69 units)

1 2

3

1.0

1.2

1.1

3

100.0

DISP.HI

Txt 14

999.9

-199.9

1 2

3

DISP

REL.UN
Txt 15

DISP
PERC

1 2

3

3

3

N.O.

R1.CONT

Txt 20

3

N.O.
N.C.

1 2

50.0

R1.SETP

Txt 21

9999

-1999

1 2

3

INCR

ACT.DIR
Txt 22

INCR
DECR

1 2

3

1.0

R1.HYST
Txt 23

250.0

0.1

1 2

3

SETP

R1.FUNC

Txt 19

SETP

WIND

ERR
POW
OFF

1 2

3

O.I.W

R1.CONT

Txt 27

3

O.I.W
C.I.W

1 2

60.0

SETP.LO

Txt 29

9999

-1999

1 2

3

70.0

SETP.HI
Txt 28

9999

-1999

1 2

3

1.0

R1.HYST
Txt 30

250.0

0.1

1 2

3

WIND

R1.FUNC

Txt 19

3

OPEN

ERR.ACT

Txt 34

3

CLOS
OPEN

1 2

ERR

R1.FUNC

Txt 19

3

POW

R1.FUNC

Txt 19

OFF

R1.FUNC

Txt 19

3

3

1.3

@C

UNIT

Txt 9

@C
@F

1 2

3

3

@C
@F

%
A

bar

cm
ft

ft/h

ft/min

ft/s

g

gal/h

gal/min

GW

hp

hPa

Hz

in

in/h

in/min

in/s

ips

K
kA
kg
kJ

kPa

kV

kW

kWh

l

l/h

l/min

l/s

m

m/h

m/min

m/s

m/s2

m3

m3/h

m3/min

mA

mbar

mils

min

mm

mm/s

mol

MPa

mV
MW

MWh

N

Ohm

Pa

pH

rpm

s
S
t

t/h

uA
um
uS

V

W
Wh
yd

[blank]

3

INT

CJC

Txt 63

54

55

Fast setpoint adjustment

and relay test

1 Increase setpoint
2 Decrease setpoint
3 Save and exit the menu
1 and 2 simultaneously = change relay state

1.0 = Default state Line 1
shows input signal.
Line 2 shows UNIT.
By pressing 1 and
2 simultaneously line 3
alternates between
A.Out and TAG.
Line 4 shows relay and
communication status.

1.1 = Only if password­ protected.

1.2 = Only if FastSet is acti­ vated and the relay
function is setpoint.

1.3 = Not valid for these input
signals: 0...20 mA and
voltage.

1.4 = Only if input signal is
temperaure.

1.5 = The relay can only be
deactivated by an ope­ rator and only if the
normal conditions for
deactivation are met.
If the input signal still
has a value that will
activate the relay, the
relay will latch again.

Continued on the page
Routing diagram ADV.SET

ROUTING DIAGRAM

If no key is activated for 1 minute, the display will return to the default
state 1.0 without saving configuration changes.

1 Increase value / choose next parameter
2 Decrease value / choose previous parameter
3 Save the chosen value and proceed to the next menu

Hold 3 Back to previous menu / return to menu 1.0 without saving

Continued on the next page

Selectable

UNITS:

0

ON.DEL
Txt 25

3600
0000

1 2

NONE

ERR.ACT

Txt 24

HOLD
CLOS
OPEN
NONE

1 2

3

0

OFF.DEL

Txt 26

3600
0000

1 2

3

0

ON.DEL
Txt 32

3600
0000

1 2

NONE

ERR.ACT

Txt 31

HOLD
CLOS
OPEN
NONE

1 2

3

0

OFF.DEL

Txt 33

3600
0000

1 2

3

3

3

N.O.

R2.CONT

Txt 20

3

N.O.
N.C.

1 2

50.0

R2.SETP

Txt 21

9999

-1999

1 2

3

INCR

ACT.DIR

Txt 22

INCR

DECR

1 2

3

1.0

R2.HYST

Txt 23

250.0

0.1

1 2

3

SETP

R2.FUNC

Txt 19

SETP
WIND

ERR
POW
OFF

1 2

3

O.I.W

R2.CONT

Txt 27

3

O.I.W
C.I.W

1 2

60.0

SETP.LO

Txt 29

9999

-1999

1 2

3

70.0

SETP.HI

Txt 28

9999

-1999

1 2

3

1.0

R2.HYST

Txt 30

250.0

0.1

1 2

3

WIND

R2.FUNC

Txt 19

3

OPEN

ERR.ACT

Txt 34

3

CLOS
OPEN

1 2

ERR

R2.FUNC

Txt 19

3

POW

R2.FUNC

Txt 19

OFF

R2.FUNC

Txt 19

3

3

1.3

1.3

1.3

0

ON.DEL
Txt 25

3600
0000

1 2

NONE

ERR.ACT

Txt 24

HOLD
CLOS
OPEN
NONE

1 2

3

0

OFF.DEL

Txt 26

3600
0000

1 2

3

0

ON.DEL
Txt 32

3600
0000

1 2

NONE

ERR.ACT

Txt 31

HOLD
CLOS
OPEN
NONE

1 2

3

0

OFF.DEL

Txt 33

3600
0000

1 2

3

3

3

CURR

ANA.OUT

Txt 36

VOLT
CURR

1 2

3

4-20

O.RANGE

Txt 37

S20-4

20-4
20-0

S4-20

4-20
0-20

1 2

3

Volt

ANA.OUT

Txt 36

3

0-10

O.RANGE

Txt 39

10-2
10-0

5-1
5-0

1-0.2

1-0
2-10
0-10

1-5

0-5

0.2-1

0-1

1 2

3

23mA

OUT.ERR

Txt 38

23mA

0/3.5mA

NONE

1 2

3

0.0

OUT.LO
Txt 41

4172

-328

1 2

3

150.0

OUT.HI

Txt 42

4172

-328

1 2

3

1.3

1.4 1.4

1.3

1.3

56

57

To default

state 1.0

SAVE

MEMORY

Txt 44

3

SAVE
LOAD

1 2

MEM

SETUP

Txt 43

MEM

DISP

CAL

SIM
PASS
LANG

1 2

3

DISP

SETUP

Txt 43

3

3

CONTRA

Txt 45

3

9
0

1 2

9

LIGHT

Txt 46

3

9
0

1 2

VALVE 5

Txt 47

3

9
A

1 2

A.OUT

LINE 3

Txt 48

3

TAG

A.OUT

1 2

CAL

SETUP

Txt 43

3

YES

CAL.LO
Txt 49

3

YES

NO

1 2

2.0

%

Txt 61

3

100.0

0.0

1 2

NO

YES

CAL.HI

Txt 50

3

YES

NO

1 2

90.0

%

Txt 62

3

100.0

0.0

1 2

NO

YES

USE.CAL

Txt 60

3

YES

NO

1 2

SIM

SETUP

Txt 43

3

YES

EN.SIM
Txt 51

3

YES

NO

1 2

25.0

%

Txt 52

3

100.0

0.0

1 2

NO

REL.SIM

Txt 53

3

LANG

SETUP

Txt 43

3

UK

LANGUA

Txt 59

DE, DK,
ES, FR,

IT, SE,

UK

1 2

PASS

SETUP

Txt 43

3 3

YES

EN.PASS

Txt 54

3

YES

NO

1 2

NO

0000

NEW.PAS

Txt 55

3

9999
0000

1 2

YES

EN.FAST

Txt 56

3

YES

NO

1 2

2.0

LATC

3

NO

3

3

NO

3

SETUP

Txt 43

R1.LATC

Txt 64

R2.LATC

Txt 64

YES

NO

1 2

40.0

R1.LATC
Txt 65

3

0000

PASSW

Txt 1

3

40.0

R2.LATC

Txt 65

3

0000

PASSW

Txt 1

3

NO

R1.RLSE

Txt 66

3

YES

NO

1 2

NO

R2.RLSE

Txt 66

3

YES

NO

1 2

0000
9999

1 2

0000
9999

1 2

1.5

40.0

R1.LATC
Txt 65

40.0

R2.LATC
Txt 65

0000
9999

2

0000
9999

1 2

1

1

2

NO

ENT.SET

Txt 67

40.0

Rx.LATC

Txt 65

3

3

YES

NO

1 2

3

1.1

1.1 1.5

58

59

ROUTING DIAGRAM

Advanced settings (ADV.SET)

To default state 1.0

2.0 In the submenu simulation (SIM) you must
press 3 to return to the default state 1.0.

ROUTING DIAGRAM

Manual deactivation of the latch function

To default state 1.0

R1 reset

R2 reset

To setup menu

60

61

[01]
[02]
[03]

[04]

[05]

[06]

[07]
[08]
[09]

[10]

[11]
[12]
[13]
[14]
[15]

[16]

[17]

[18]

[19]

[20]

[21]
[22]

[23]
[24]

[25]
[26]
[27]

[28]
[29]
[30]
[31]

[32]
[33]
[34]

[36]

[37]

[38]

[39]

[41]
[42]
[43]

[44]

[45]
[46]
[47]
[48]

Set correct password
Enter advanced setup menu?
Select temperature input
Select potentiometer input
Select linear resistance input
Select current input
Select voltage input
Select 0.0-1 V input range
Select 0.2-1 V input range
Select 0-5 V input range
Select 1-5 V input range
Select 0-10 V input range
Select 2-10 V input range
Select 0-20 mA input range
Select 4-20 mA input range
Select 2-wire sensor connection
Select 3-wire sensor connection
Select 4-wire sensor connection
Set resistance value low
Set resistance value high
Select Celsius as temperature unit
Select Fahrenheit as temperature unit
Select TC sensor type
Select Ni sensor type
Select Pt sensor type
Select display unit
Select decimal point position
Set display range low
Set display range high
Set relays in % of input range
Set relays in display units
Select Pt10 as sensor type
Select Pt20 as sensor type
Select Pt50 as sensor type
Select Pt100 as sensor type
Select Pt200 as sensor type
Select Pt250 as sensor type
Select Pt300 as sensor type
Select Pt400 as sensor type
Select Pt500 as sensor type
Select Pt1000 as sensor type
Select Ni50 as sensor type
Select Ni100 as sensor type
Select Ni120 as sensor type
Select Ni1000 as sensor type
Select TC-B as sensor type
Select TC-E as sensor type
Select TC-J as sensor type
Select TC-K as sensor type
Select TC-L as sensor type
Select TC-N as sensor type
Select TC-R as sensor type
Select TC-S as sensor type
Select TC-T as sensor type
Select TC-U as sensor type
Select TC-W3 as sensor type
Select TC-W5 as sensor type
Select TC-Lr as sensor type
Select OFF function - relay is permanently off
Select POWER function - relay indicates power status OK
Select ERROR function - relay indicates sensor error only
Select WINDOW function - relay controlled by 2 setpoints
Select SETPOINT function - relay controlled by 1 setpoint

SCROLLING HELP TEXT IN DISPLAY LINE 3

Select Normally Closed contact
Select Normally Open contact
Set relay setpoint
Activate relay on decreasing signal
Activate relay on increasing signal
Set relay hysteresis
No error action - undefined status at error
Open relay contact at error
Close relay contact at error
Hold relay status at error
Set relay ON delay in seconds
Set relay OFF delay in seconds
Relay contact is Closed Inside Window
Relay contact is Open Inside Window
Set relay window setpoint high
Set relay window setpoint low
Set relay window hysteresis
No error action - undefined status at error
Open relay contact at error
Close relay contact at error
Hold relay status at error
Set relay ON delay in seconds
Set relay OFF delay in seconds
Open relay contact at error
Close relay contact at error
Select current as analogue output type
Select voltage as analogue output type
Select 0-20 mA output range
Select 4-20 mA output range
Select S4-20 mA with safety readback
Select 20-0 mA output range
Select 20-4 mA output range
Select S20-4 mA with safety readback
Select no error action - output undefined at error
Select downscale at error
Select NAMUR NE43 downscale at error
Select NAMUR NE43 upscale at error
Select 0.0-1 V output range
Select 0.2-1 V output range
Select 0-5 V output range
Select 1-5 V output range
Select 0-10 V output range
Select 2-10 V output range
Select 1-0.0 V output range
Select 1-0.2 V output range
Select 5-0 V output range
Select 5-1 V output range
Select 10-0 V output range
Select 10-2 V output range
Set temperature for analogue output low
Set temperature for analogue output high
Enter password setup
Enter simulation mode
Perform process calibration
Enter display setup
Perform memory operations
Enter relay latch setup
Load saved configuration into 4116
Save 4116 configuration in 4501
Adjust LCD contrast
Adjust LCD backlight
Write a 6-character device TAG
Analogue output value is shown in display line 3
Device TAG is shown in display line 3

[49]
[50]
[51]
[52]
[53]
[54]
[55]
[56]
[57]
[58]
[59]
[60]
[61]
[62]
[63]

[64]
[65]

[66]
[67]

Calibrate input low to process value?
Calibrate input high to process value?
Enable simulation mode?
Set the input simulation value
Relay simulation - use 1 and 2 to toggle relay 1 and 2
Enable password protection?
Set new password
Enable Fastset functionality?
Relay setpoint - press 3 to save
Relay setpoint - Read only
Select language
Use process calibration values?
Set value for low calibration point
Set value for high calibration point
Select CJC connector (accessory)
Select internal temperature sensor
Enable relay latch function?
Relay is latched - press 3 to acknowledge
Relay 1 is latched - press 1 to release
Relay 2 is latched - press 2 to release
Relays are latched - press 1 or 2 tor release relay 1
or relay 2
Release relay? (if conditions allow)
Enter setup menu? (latched relays may release!)

62

63

Relay latched

OFF delay

ON delay

Input

signal

Hysteresis

Setpoint

(increasing)

Time

Closed

Open

Relay contact

(N.O.)

Release not possible (setpoint still exceeded)

Release not possible (setpoint-hysteresis still exceeded)

Release not possible (OFF delay still exceeded)

Release possible (manual deactivation)

Hysteresis

Setpoint high

ON delay OFF delay

Relay latched

Relay latched

Closed

Open

Relay contact (N.O.)

Release not possible (still inside window)

Release not possible (inside hysteresis)

Release not possible (OFF delay still active)

Release possible

Time

Window

Graphic depiction of latch function setpoint Graphic depiction of latch function window

ON delay OFF- delay

Hysteresis

Setpoint low

64

65

TRANSMETTEUR UNIVERSEL

PReasy 4116

SOMMAIRE

Graphic depiction of relay action setpoint

Graphic depiction of relay action window

t

Off N.C.

On N.C. On N.C.

101020

20

3030404050

50

606070

70

80809090100

100

0

Off N.O. Off N.O.

On N.O.

t

101020

20

3030404050

50

606070

70

80809090100

100

0

Off N.O. Off N.O.On N.O.

Off N.C.On N.C. On N.C.

Relay unitsRelay units

Setpoint = 50

Hysteresis = 10

Hysteresis = 10

Setpoint = 50

Relay action: Increasing Relay action: Decreasing

1
2

On On On

Off OffOff Off Off Off

On On On

1
2

t

101020

20

3030404050

50

606070

70

80809090100

100

0

t

101020

20

3030404050

50

606070

70

80809090100

100

0

2

2 2

2

1 1 11

Relay units

Setpoint High = 60

Hysteresis = 5

Hysteresis = 5

Setpoint Low = 40

Relay function: Window (shown for increasing signal)

Contact: Closed inside window =
Contact: Open inside window =

Relay units

Setpoint High = 60

Hysteresis = 5

Hysteresis = 5

Setpoint Low = 40

Relay function: Window (shown for decreasing signal)

Contact: Closed inside window =
Contact: Open inside window =

Avertissement ..................................................................... 66

Signification des symboles ................................................ 67

Consignes de sécurité ....................................................... 67

Déclaration de conformité CE ............................................ 69

Démontage du système 4000 ............................................ 70

Quand la LED rouge s’allume / l’indicateur affiche AO.ER .. 70

Options avancées............................................................... 71

Applications ........................................................................ 71

Caractéristiques techniques............................................... 71

PR 4501 indicateur / façade de programmation................ 72

Applications ........................................................................ 73

Références de commande ................................................. 74

Spécifications électriques .................................................. 74

Indication dans le 4501 de la détection erreur capteur

et du signal d’entrée hors d’échelle ................................... 77

Connexions ........................................................................ 79

Schéma de principe ........................................................... 80

Programmation / opération des touches de fonction ........ 81

Diagramme de programmation .......................................... 87

Diagramme de programmation,

Réglage avancé (ADV.SET) ................................................. 90

Diagramme de programmation,

Mode de désactivation de la fonction « Latch » ................. 91

Menu déroulant en ligne 3 de l’indicateur.......................... 92

Illustration graphique de la fonction « Latch » consigne .... 94

Illustration graphique de la fonction « Latch » fenêtre ........ 95

Illustration graphique de l’action de relais consigne ......... 96

Illustration graphique de l’action de relais fenêtre ............. 96

66

67

SIGNIFICATION DES SYMBOLES

Triangle avec point d’exclamation : Attention ! Si vous ne

respectez pas les instructions, la situation pourrait être fatale.

Le signe CE indique que le module est conforme aux exigences des
directives.

Ce symbole indique que le module est protégé par une isolation double
ou renforcée.

CONSIGNES DE SECURITE

DEFINITIONS

Les gammes de tensions dangereuses sont les suivantes : de 75 à 1500 Vcc et de
50 à 1000 Vca. Les techniciens sont des person nes qualifiées qui sont capables
de monter et de faire fonc tionner un appareil, et d’y rechercher les pannes, tout
en respectant les règles de sécurité. Les opérateurs, connaissant le contenu de
ce guide, règlent et actionnent les boutons ou les potentiomètres au cours des
manipulations ordinaires.

RECEPTION ET DEBALLAGE

Déballez le module sans l’endommager. Il est recommandé de conserver
l’emballage du module tant que ce dernier n’est pas définitivement monté. A la
réception du module, vérifiez que le type de module reçu correspond à celui que
vous avez commandé.

ENVIRONNEMENT

N’exposez pas votre module aux rayons directs du soleil et choisissez un
endroit à humidité modérée et à l’abri de la poussière, des températures
élevées, des chocs et des vibrations mécaniques et de la pluie. Le cas
échéant, des systèmes de ventilation permettent d’éviter qu’une pièce soit
chauffée au-delà des limites prescrites pour les températures ambiantes.
Tous les modules appartiennent à la catégorie d’installation Il, au degré de
pollution I et à la classe d’isolation Il.

MONTAGE

Il est conseillé de réserver le raccordement du module aux techniciens qui
connaissent les termes techniques, les avertis sements et les instructions de ce
guide et qui sont capables d’appliquer ces dernières.
Si vous avez un doute quelconque quant à la manipulation du module, veuillez
contacter votre distributeur local. Vous pouvez également vous adresser à :

AVERTISSEMENT

Ce module est conçu pour supporter une connexion à des
tensions électriques dangereuses. Si vous ne tenez pas compte
de cet avertissement, cela peut causer des dommages corporels
ou des dégâts mécaniques.
Pour éviter les risques d’électrocution et d’incendie, conformez­vous aux consignes de sécurité et suivez les instructions
mentionnées dans ce guide. Vous devez vous limiter aux
spécifications indiquées et respecter les instruc tions d’utilisation
de ce module, telles qu’elles sont décrites dans ce guide.
Il est nécessaire de lire ce guide attentivement avant de mettre
ce module en marche. L’installation de ce module est réservée à
un personnel qualifié (techniciens). Si la méthode d’utilisation de
l’équipement diffère de celle décrite par le fabricant, la protection
assurée par l’équipe ment risque d’être altérée.

AVERTISSEMENT

Afin de conserver les distances de sécurité, les contacts de relais
du module ne doivent pas être mis sous tensions dangereuse et
non-dangereuse en même temps.

Il convient de monter l’appareil SYSTEM 4000 sur un rail DIN en
se conformant à la norme DIN 46277.

AVERTISSEMENT

Tant que le module n’est pas fixé, ne le mettez par sous
tensions dangereuses. Les opérations suivantes doivent être
effec tuées avec le module débranché et dans un environnement
exempt de décharges électrostatiques (ESD) : montage général,
raccordement et débranchement de fils et recherche de pannes
sur le module.

Seule PR electronics SARL est autorisée à réparer le module
et à remplacer les dis joncteurs.

TENSION

DANGE-

REUSE

INSTAL-

LATION

INFORMA-

TIONS

GENERALES

AVERTISSEMENT

Ne pas ouvrir la plaque avant du module vu que cela peut
endommager le connecteur de l’indicateur / la façade de
programmation PR 4501. Ce module ne contient ni de
commutateurs DIP ni de cavaliers.

68

69

PR electronics SARL, Zac du Chêne, Activillage, 4, allée des Sorbiers, F-69673
Bron Cedex (tél. : [phone]) ou à PR electronics A/S, Lerbakken 10, DK­8410 Rønde, Danemark (tél. : [phone]).

Le montage et le raccordement du module doivent être conformes à la législation
nationale en vigueur pour le montage de matéri aux électriques, par ex emple,
diamètres des fils, fusibles de protection et implantation des modules. Les
connexions des alimentations et des entrées / sorties sont décrites dans
le schéma de principe et sur l’étiquette de la face latérale du module. Les
instructions suivantes s’appliquent aux modules fixes connectés en tensions
dangereu ses :

Le fusible de protection doit être de 10 A au maximum. Ce dernier,
ainsi que l’interrupteur général, doivent être facilement accessibles et à
proximité du module. Il est recommandé de placer sur l’interupteur général
une étiquette indiquant que ce dernier mettra le module hors tension.

CONDITIONS D’INSTALLATION UL :

N’utilisez que de conducteurs de cuivre 60/75°C
Uniquement pour utilisation en degré de pollution 2 ou meilleur

Température ambiente max.................................... 60°C

Taille max. des fils, borne 41...46........................... AWG 26-14

No du fichier UL ..................................................... E231911

ETALONNAGE ET REGLAGE

Lors des opérations d’étalonnage et de réglage, il convient d’effectuer les
mesures et les connexions des tensions externes en respectant les spécifica tions
mentionnées dans ce guide. Les techniciens doivent utiliser des outils et des
instruments pouvant être manipulés en toute sécurité.

MANIPULATIONS ORDINAIRES

Les opérateurs sont uniquement autorisés à régler et faire fonctionner des
modules qui sont solidement fixés sur des platines des tableaux, ect., afin
d’écarter les risques de dommages corporels. Autrement dit, il ne doit exister
aucun danger d’électrocution et le module doit être facilement accessible.

MAINTENANCE ET ENTRETIEN

Une fois le module hors tension, prenez un chiffon humecté d’eau distillée pour
le nettoyer.

LIMITATION DE RESPONSABILITE

Dans la mesure où les instructions de ce guide ne sont pas strictement
respectées par le client, ce dernier n’est pas en droit de faire une réclamation
auprès de PR electronics SARL, même si cette dernière figure dans l’accord de
vente conclu.

DECLARATION DE CONFORMITE CE

En tant que fabricant

PR electronics A/S
Lerbakken 10
DK-8410 Rønde

déclare que le produit suivant :

Type : 4116
Nom : Transmetteur universel

correspond aux directives et normes suivantes :
La directive CEM (EMC) 2004/108/CE et les modifications subséquentes

EN 61326-1

Pour une spécification du niveau de rendement acceptable CEM (EMC)

renvoyer aux spécifications électriques du module.

La directive basse tension 2006/95/CE et les modifications subséquentes

EN 61010-1

Rønde, 28 août 2009 Kim Rasmussen
Signature du fabricant

70

71

DEMONTAGE DU SYSTEME 4000

Tout d’abord, n’oubliez pas de démonter les connecteurs où règnent des
tensions dangereuses.

Figure 1 :

Débloquez le verrou inférieur pour
dégager le module du rail DIN.

Quand la LED rouge s’allume / l’indicateur affiche AO.ER

PR4116 est conçu pour répondre aux éxigences d’un niveau de sécurité SIL2.

De ce fait une mesure continue de la boucle de courant de sortie 4...20 mA
est faite. Si le courant est à 0, un mode de detection d’erreur commute la
LED rouge et désactive les relais. Cette fonction ne peut être validée que
par la programmation. La remise à zero de ce défaut se fait en coupant
l’alimentation.

TRANSMETTEUR UNIVERSEL

PReasy 4116

• Entrées : RTD, TC, Ohm, potentiomètre, mA et V

• Alimentation 2-fils > 16 V

• Approbation FM pour installation en Div. 2

• Sorties : courant, tension et 2 relais

• Alimentation multi-tension ca ou cc

Options avancées

• Programmableàl’aidedelafaçadedeprogrammation(4501),calibration

de process, simulation de signaux et de relais, protection par mot de passe,
diagnostic d’erreurs et textes d’aide disponibles en plusieurs langues.

Applications

• MesureélectroniquelinéariséedelatempératureavecuncapteurRTDouun

thermocouple.

• Conversiond’unevariationdelarésistancelinéaireenunsignalcourantou

tension analogique. Signal potentiométrique en provenance de vannes, vannes
papillons ou mouvement linéaire.

• Alimentationetisolateurdesignauxpourtransmetteurs2-fils.

• Contrôledeprocédésavec2pairesdecontactsderelaislibredepotentiel

qui peuvent être configurés pour quelque fonction que ce soit.

• Isolataiongalvaniquedesignauxanalogiquesetmesuredesignauxflottants.

• Le4116aétéconstruitavecunniveaudesécuritéélevépermettantde

l’utiliser dans les installations classées SIL 2.

Caractéristiques techniques

• Quandl’indicateur/façadedeprogrammation4501estmonté,tousles

paramètres de fonctionnement peuvent être réglés quelle que soit l’application.
Le module est équipé de commutateurs électroniques et ne nécessite donc
aucun réglage de commutateurs DIP.

• LaLEDverte/rougeenfaceavantindiqueunfonctionnementnormalou

incorrect du module. Une LED jaune s’allume pour chaque relais de sortie actif.

• Vérificationcontinuedesdonnéessauvegardées.

• Isolationgalvanique4-portde2,3kVca.

+

-

12

14

13

11

10 V

1 V

+

-

10 V

1 V

24

23

22

21

33

32

31

+

+

44

43

42

41

*

72

73

PR 4501 INDICATEUR /

FAÇADE DE PROGRAMMATION

Fonctionnalité

Le menu simple, structuré à l’aide de questions pour
la configuration du PReasy guide automatiquement
l’utilisateur par un menu déroulant et rend ainsi aisé
l’utilisation du produit. Voir la description des fonctions et
options de configuration dans la section « Configuration /
utilisation des touches de fonction ».

Application

• Interfacedecommunicationpourlamodificationdesparamètresde

fonctionnement du 4116.

• Peutêtretransféréd’un4116àunautre4116etchargerlaconfigurationdu

premier transmetteur vers les transmetteurs suivants.

• Commeindicateurfixepourvisualisationdesdonnéesdeprocessetdel’état.

Caractéristiques techniques

• AffichageLCDenquatrelignes;Ligne1(5,57mmdehaut)affichelesignal

d’entrée, ligne 2 (3,33 mm de haut) affiche les unités, ligne 3 (3,33 mm de
haut) affiche la sortie analogique ou le numéro de repère et ligne 4 affiche
l’etat de communication et des relais.

• L’accèsàlaprogrammationpeutêtrebloquéparunmotdepasse.Cemot

de passe est sauvegardé dans le transmetteur afin d’assurer un haut niveau
de protection contre les modifications non autorisées.

Montage / installation

• Cliquerle4501surlafaceavantdu4116.

APPLICATIONS

Signaux d’entrée :

Courant

Ten­sion

Potenti-

omètre

RTD et R lin. TC

Connection, fils

Signaux de sortie :

Relais

Alimentation :

21,6...253 Vca

ou

19,2...300 Vcc

Analogique, 0/4...20 mA et tension

*Commander separément :
Connecteur CSF 5910

74

75

References de commande
4116 = Transmetteur universel

4501 = Indicateur / façade de programmation
5910 = Connecteur CSF

Spécifications électriques

Plage des spécifications ............................. -20°C à +60°C

Spécifications communes :

Tension d’alimentation universelle .............. 21,6...253 Vca, 50...60 Hz

ou 19,2...300 Vcc

Consommation max. ................................... ≤ 2,5 W

Fusible ......................................................... 400 mA SB / 250 Vca

Tension d’isolation, test / opération ............ 2,3 kVca / 250 Vca

Interface de communication ....................... Façade de programmation 4501

Rapport signal / bruit .................................. Min. 60 dB (0...100 kHz)

Temps de réponse (0...90%, 100...10%) :

Entrée température ................................. ≤ 1 s

Entrée mA / V .......................................... ≤ 400 ms

Température d’étalonnage .......................... 20...28°C

Précision, la plus grande des valeurs générales et de base :

Tensions auxiliaires :

Alimentation 2-fils (borne 44...43) ............... 25...16 Vcc / 0...20 mA

Taille max. des fils ....................................... 1 x 2,5 mm

2

fil multibrins
Pression max. avant

déformation de la vis ................................... 0,5 Nm

Humidité relative.......................................... < 95% HR (sans cond.)

Dimensions, sans façade 4501 (HxLxP) ..... 109 x 23,5 x 104 mm

Dimensions, avec façade 4501 (HxLxP) ..... 109 x 23,5 x 116 mm

Degré de protection .................................... IP20

Poids ........................................................... 170 g / 185 g avec 4501

Entrée RTD, résistance linéaire et potentiomètre :

Entrée pour types RTD :
Pt10, Pt20, Pt50, Pt100, Pt200, Pt250, Pt300, Pt400, Pt500, Pt1000
Ni50, Ni100, Ni120, Ni1000

Résistance de ligne max. par fil, RTD ......... 50 Ω

Courant de capteur, RTD ............................ Nom. 0,2 mA

Effet de la résistance de ligne

3- / 4-fils, RTD ............................................. < 0,002 Ω / Ω

Détection de rupture capteur, RTD ............. Oui

Détection de court circuit, RTD ................... < 15 Ω

Immunité CEM ..................................................... < ±0,5% de l’EC

Immunité CEM améliorée :

NAMUR NE 21, critère A, burst .......................... < ±1% de l’EC

Type

d’entrée

Valeur

min.

Valeur

max.

Standard

Pt100
Ni100

R lin.

Potentiomètre

-200°C

-60°C
0 Ω

10 Ω

+850°C
+250°C

10000 Ω

100 kΩ

IEC60751

DIN 43760

-

-

Valeurs générales

Type

d’entrée

Précision

absolue

Coefficient

de température

Toutes ≤ ±0,1% de l’EC ≤ ±0,01% de l’EC / °C

Valeurs de base

Type

d’entrée

Précision

de base

Coefficient

de température

mA ≤ ±4 µA ≤ ±0,4 µA / °C

Volt ≤ ±20 µV ≤ ±2 µV / °C

Pt100 ≤ ±0,2°C ≤ ±0,01°C / °C

Résistance linéaire ≤ ±0,1 Ω ≤ ±0,01 Ω / °C

Potentiomètre ≤ ±0,1 Ω ≤ ±0,01 Ω / °C

Type TC :

E, J, K, L, N, T, U

≤ ±1°C

≤ ±0,05°C / °C

Type TC : R, S, W3,

W5, LR

≤ ±2°C

≤ ±0,2°C / °C

Type TC : B

85...400°C

≤ ±4,5°C

≤ ±0,45°C / °C

Type TC : B

400...1820°C

≤ ±2°C

≤ ±0,2°C / °C

76

77

Entrée TC :

Compensation de soudure froide (CSF)
CJC avec capteur externe monté

sur le bornier 5910 ...................................... 20...28°C ≤ ± 1°C

-20...20°C / 28...70°C ≤ ± 2°C

CJC avec capteur interne ........................... ±(2,0°C + 0,4°C * Δt)

Δt = température interne-température ambiante
Détection rupture capteur, tous types TC ... Oui
Courant de capteur :

pendant la détection ............................... Nom. 2 µA

si non ...................................................... 0 µA

Entrée courant :

Gamme de mesure ...................................... 0...20 mA

Gammes de mesure programmables.......... 0...20 et 4...20 mA

Résistance d’entrée .................................... Nom. 20 Ω + PTC 50 Ω

Détection d'erreur capteur:

interruption de la boucle 4...20 mA......... Oui

Entrée tension :

Gamme de mesure ...................................... 0...12 Vcc

Gammes de mesure programmables.......... 0...1 / 0,2...1 / 0...5 / 1...5 /

0...10 et 2...10 Vcc

Résistance d’entrée .................................... Nom. 10 MΩ

Sortie courant :

Gamme de signal (EC) ................................ 0...20 mA

Gammes de signal programmables ............ 0...20 / 4...20 / 20...0 et 20...4 mA

Charge (max.) .............................................. 20 mA / 800 Ω / 16 Vcc

Stabilité de charge ...................................... ≤ 0,01% de l’EC / 100 Ω

Type

Valeur

min.

Valeur

max.

Standard

B
E

J

K

L
N
R
S

T
U

W3
W5

LR

0°C

-100°C

-100°C

-180°C

-200°C

-180°C

-50°C

-50°C

-200°C

-200°C
0°C
0°C

-200°C

+1820°C
+1000°C
+1200°C
+1372°C

+900°C
+1300°C
+1760°C
+1760°C

+400°C

+600°C
+2300°C
+2300°C

+800°C

IEC 60584-1
IEC 60584-1
IEC 60584-1
IEC 60584-1

DIN 43710
IEC 60584-1
IEC 60584-1
IEC 60584-1
IEC 60584-1

DIN 43710

ASTM E988-90
ASTM E988-90
GOST 3044-84

Détection erreur capteur ............................. 0 / 3,5 / 23 mA / aucune

NAMUR NE 43 haut / bas d’échelle ........... 23 mA / 3,5 mA

Limite de sortie :

signal 4...20 et 20...4 mA ........................ 3,8...20,5 mA

signal 0...20 et 20...0 mA ........................ 0...20,5 mA

Limite de courant ........................................ ≤ 28 mA

Sortie tension :

Gamme de signal ........................................ 0...10 Vcc

Gammes de signal programmables ............ 0...1 / 0,2...1 / 0...10 / 0...5 /

1...5 / 2...10 / 1...0 / 1...0,2 / 5...0 /

5...1 / 10...0 og 10...2 V

Charge (min.) ............................................... 500 kΩ

Sorties relais :

Fonctions relais ........................................... Consigne, Fenêtre, Erreur capteur,

Verrou, Power et Off

Hystérésis, en % / comptes ........................ 0,1...25% / 1...2999

Délai ON / OFF ............................................ 0...3600 s

Action en cas d’erreur capteur.................... Ouverture / Fermeture / Maintien

Tension max. ............................................... 250 VRMS

Courant max. ............................................... 2 A / ca ou 1 A / cc

Puissance ca max. ...................................... 500 VA

Approbation Ex / S.I. :

FM, applicable en ........................................ Class I, Div. 2, Group A, B, C, D

Class I, Div. 2, Group IIC
Zone 2

Température amb. max. pout T5 ................. 60°C

Approbation marine :

Det Norske Veritas, Ships & Offshore ......... Standard for Certification No. 2.4

Approbation GOST R :

VNIIM, Cert. no. ........................................... Voir www.prelectronics.fr

Agréments et homologations : Standard :

CEM (EMC) 2004/108/CE ........................... EN 61326-1

DBT 2006/95/CE ......................................... EN 61010-1

FM ............................................................... 3600, 3611, 3810 et ISA 82.02.01

UL, Standard for Safety .............................. UL 508

EC = échelle configurée

Indication dans le 4501 de la détection erreur capteur
et du signal d’entrée hors d’échelle

Vérifications erreur capteur :

Module : Configuration Détection erreur capteur

4116

R1, ERR.ACT=NONE - R2, ERR.ACT=NONE,

OUT.ERR=NONE.

OFF

Autre : ON

21 22 24

23

R1 R2

11 12 14

13

+

-

mA

11 12 14

13

+

-

V

31 32 33

41 42 44

43

+

-

41 42 44

43

42 44

43

41 41 42 44

43

+

-

Tx

41 42 44

43

+

-

41 42 44

43

41 42 44

43

+

-

41 42 44

43

41 42 44

43

11 12 14

13

+

-

V

+

-

41 42 44

CJC

78

79

Limites de la détection erreur capteur

Indications erreur matériel

Indication de dépassement d’échelle (IN.LO, IN.HI) :

En dépassement de l’echelle définie du convertisseur A/D ou des standards températures

Entrée Plage Affichage Limite

VOLT

0...1 V / 0,2...1 V

IN.LO < -25 mV

IN.HI > 1,2 V

0...10 V / 2...10 V

IN.LO < -25 mV

IN.HI > 12 V

CURR 0...20 mA / 4...20 mA

IN.LO < -1,05 mA

IN.HI > 25,05 mA

LIN.R

0...800

Ω

IN.LO < 0 Ω

IN.HI > 1075 Ω

0...10 kΩ

IN.LO < 0 Ω

IN.HI < 110 kΩ

POTM -

IN.LO < -0,5 %

IN.HI > 100,5 %

TEMP TC / RTD

IN.LO < plage de températ. -2°C

IN.HI > plage de températ. +2°C

Détection erreur capteur (SE.BR, SE.SH) :
Entrée Plage Affichage Limite
CURR Rupture de boucle (4..20 mA) SE.BR <= 3,6 mA; > = 21 mA
POTM Tous, SE.BR sur toutes connexions 3-fils SE.BR > env. 126 k

Ω

LIN.R

0...800

Ω SE.BR > env. 875 Ω

0...10 kΩ SE.BR > env. 11 kΩ

TEMP

TC SE.BR > env. 750 k

Ω / (1,25 V)

RTD, 2-, 3- et 4-fils

Pas de SE.SH pour Pt10, Pt20 et Pt50

SE.BR > env. 15 k

Ω

SE.SH < env. 15 Ω

Affichage en dessous du mini. / au-dessus du maxi (-1999, 9999) :

Entrée Plage Affichage Limite

Tous Tous

-1999 Indication <-1999
9999 Indication >9999

Indication erreur matériel

Recherche erreurs Affichage Cause d’erreur

Vérification du capteur CSF interne CJ.ER

Défaut capt. CSF ou temp.

en dépassement d’échelle

Vérification complète de la mémoire FLASH FL.ER Erreur dans la mém. FLASH

Vérification de la sortie analogique AO.ER

1) Sortie courant est sans

charge (uniq. S4...20 mA/

S20...4 mA)
Vérification de la communication entre 4501 / 4116 NO.CO Erreur de connexion
Vérif. que le signal d’entrée correspond à la config. d’entrée IN.ER 1) Niv. d’erreur à l’entrée

Vérific. si la config. gardée en 4501 correspond au module TY.ER Config. n’est pas 4116

! Les indications d’erreur clignotent toutes les secondes. Un texte d’aide explique l’erreur.

1) L’erreur est corrigé en déconnectant et puis reconnectant l’alimentation du module.

CONNEXIONS

Entrées :

Sorties :

Alimentation :

Tension, 1 V Tension, 10 VCourant Relais

RTD, 3- / 4-filsRTD, 2-fils Résistance, 2-fils

Résistance,

3- / 4-fils

Potentiomètre

CourantTransmetteur 2-fils

Tension

TC, capteur de

température interne

*TC, connecteur

CSF

* Commander separément pour TC

avec connecteur CSF : connecteur
CSF 5910

500Ω

CPU

EEPROM

D / A

Safety

11

24

23

22

21

13

14

50Ω

33

31

12

A / D

PTC

CJC

0.2 mA

43

44

42

41

10 Ω

MUX

4

3

2

+

-

+

-

1 2

50.0

VALVE 5

l / min

VV

mA

mA

I+

10 V

1 V

4116

+

-

*

80

81

SCHEMA DE PRINCIPE

Poten tiomè tre

Transmetteur 2-fils

Tension

Courant

RTD et R lin.,

connexion

fils

Alimentation

Alimentation

19,6...253 Vca ou

19,2...300 Vcc

Masse

I + V

Sort.

I

Sort.

V

Sort.

TC

Relais 2

Relais 2

Relais 1

Relais 1

Verte

Rouge

Jaune

Jaune

PROGRAMMATION /

OPERATION DES TOUCHES DE FONCTION

Documentation pour le diagramme de programmation.

Généralités

Lors de la configuration de l’indicateur vous êtes guidés tout au long des

paramètres du menu ; ainsi vous pouvez choisir le réglage qui correspond à
votre application. Pour chaque menu il y a un texte d’aide qui défile en ligne
3 de l’indicateur.

La configuration se fait à l’aide des 3 touches de fonction :

1 Incrémenter la valeur numérique ou choisir le paramètre suivant

2Décrémenter la valeur numérique ou choisir le paramètre précédent
3Valider les valeurs choisies et fin du menu

Une fois la configuration terminée, l’indicateur retournera sur l’état défaut 1.0.
En appuyant et maintenant la touche

3 l’indicateur retourne au menu

précédent ou sur l’état défaut (1.0) sans sauvegarde des modifications
éventuelles apportées à la configuration.

Si aucune touche n’est activée pendant 1 minute, l’indicateur retournera sur

l’état défau sans sauvegarde des modifications éventuelles apportées à la
configuration.

Information complémentaire

Réglage rapide des consignes et test des relais : Ces menus permettent

de changer rapidement les consignes et de tester le fonctionnement des
relais quand le menu RéglageRapide est activé. Cette fonction est seulement

accessiblequandlesrelaisontlafonctionconsigneetsontcontrôlésparune

consigne.

En appuyant sur les touches

1 et 2 simultanément, le test des relais est activé

et le relais change d’état.

En appuyant sur la touche

3 le changement de la consigne est sauvegardé.

En appuyant sur la touche

3 pour plus d’une seconde, l’indicateur retourne sur

l’état défaut (1.0) sans sauvegarde du changement de la consigne.

Protection par mot de passe : L’accès à la programmation peut être bloqué

par un mot de passe. Ce mot de passe est sauvegardé dans le transmetteur
afin d’assurer un haut niveau de protection contre les modifications non
autorisées. Le mot de passe usine 2008 permet l’accès à tous les menus de

configuration.

Commander separément pour TC avec connecteur CSF : connecteur CSF 5910

82

83

Informations relatives au signal et erreur capteur sur la façade 4501

Erreur capteur (voir limites dans tableau) est affiché par SE.BR (rupture capteur)

ou SE.SH (court circuit). Signal hors limite (voir tableau des limites) est affiché
par IN.LO (limite basse) ou IN.HI (limite haute). L’affichage de l’erreur se fait
sur la ligne 3 en format texte avec le rétro-éclairage lumineux clignotant. La
ligne 4 de l’affichage indique l’état des relais 1 et 2, COM (balle clignotante)
qui indique l’état de fonctionnement du 4501, et la flèche montante/
descendante indique la tendance du signal d’entrée.
Si figure 1 ou figure 2 clignote ceci indique que l’appareil a détecté un
dépasse ment du seuil et que le relais est en mode « délai ». Lorsque le
délai est dépassé et que le relais à enclenché / déclenché l’indication relais
apparaît ou disparaît.

Indication du signal et erreur capteur sans la façade

L’état du module peut être lu sur la façade à l’aide des voyants rouge/vert.

Voyant vert clignotant à 13 Hz indique l’état normal de fonctionnement.
Voyant vert clignotant à 1 Hz indique l’erreur capteur.
Voyant rouge fixe indique une erreur interne.

Fonctions des relais

6 différentes fonctions peuvent être sélectionnées :

Consigne : Fonctionnement en relais à seuils.
Fenêtre : Le relais a une fenêtre définie par le seuil bas et haut.

Des deux cotés de la fenêtre le relais a le même état.

Fonction erreur : Le relais est activé en cas d’erreur capteur.
Alimentation : Le relais est actif en présence de l’alimentation.
OFF : Le relais est désactivé.
Verrouillage « Latch » : Le relais est verrouillé. Seulement valable pour les

functions « Consigne » et « Fenêtre »

Croissant / Décroissant : Les relais peuvent être actifs en mode croissant ou

décroissant.

Délais : Fonctions Délai “ON” ou “OFF” peuvent être choisies pour les 2 relais

entre 0...3600 s.

Hystérésis : L’hystérésis peut être configuré entre 0,1 et 25% de l’échelle ou

entre 1 et 2999 pts.

Verrouillage « Latch »

Lorsque la valeur de seuil est atteinte les relais sont en état d’alarme.

Sur le 4116 la function “verrouillage” maintient le relais dans son état

jusqu’à désactivation manuelle. Cette fonction n’est activée que lors de la
programmation des Consignes ou dans la fonction “Fenêtre”.

Cette fonction peut être validée sur chaque relais indépendamment. En cas de

recopie de la configuration par la façade sur un autre module, cette fonction
n’est pas reprise, il faut la reprogrammer.

La fonction verrouillage active et maintient les relais lorsque le signal d’entrée

dépasse ou descend en dessous de la valeur de seuil et lorsque les relais
sont en décroissant ou croissant.

La fonction Fenêtre « Window » est choisie dans le menu en définissant le

point haut ou bas du seuil. Chaque relais est configuré séparemment. Cette
selection est définie dans le menu R1.cont et R2.cont.

La fonction consigne « Setpoint » est choisie dans le menu en indiquant les

limites souhaitées. Le module alors fonctionne comme un simple relais à
seuils.

Un relais actif signifie que le contact est fermé et définie en « Normalement

ouvert » et le contact est ouvert lorsque il est en « normalement fermé ».

Il est possible d’activer ou désactiver la fonction temporisation « délai » sur le

menu ON.DEL et OFF DEL.

Si la fonction erreur « Error » est active, le relais reste verrouillé lorsque le

capteur est en défaut. Il n’y a pas d’activation automatique lorsque l’erreur
est corrigée.

Le relais ne peut être activé que par un opérateur et seulement lorsque les

conditions normales de fonctionnement sont atteintes. Si l’entrée détecte une
valeur le relais est activé.

Voir le graphique déscriptif des fonctions Consigne et Fenêtre en pages 94 et 95.

Mode de désactivation de la fonction « Latch »

Vous pouvez lire l’état des relais sur la façade. La lumière clignotte et un texte

d’aide déroulant vous indique comment désactiver la fonction. On peut
désactiver cette fonction en se servant des boutons poussoirs de la façade

4501. Utiliser les fleches pour naviguer dans le menu et la touche 3 pour
valider la selection. Si un mot de passé est entrée il faut absolument le
remettre pour accéder au menu. Voir structure du menu en page 91.

84

85

Sélection des unités

Après avoir choisi le type de signal d’entrée, vous pouvez choisir l’unité
de valeur du process pour l’affichage en texte ligne 2 (voir tableau). En
sélectionnant une entrée température, l’unité de mesure sur l’afficheur est en
Celsius ou Fahrenheit.

Fonction securité

Par défaut les appareils sont livrés avec la fonction SIL inactive. La fonction

sécurité (surveillance de boucle) peut être selectionnée sur le menu O.RANGE
ce qui permet à la carte de fonctionner en mode SIL. De plus il faut que la
sortie S4...20mA soit validée. Veuillez noter que lorsque la fonction sécurité
est activée la fonction erreur capteur est signalée sur la sortie analogique.

CJC

Dans le menu CJC vous pouvez choisir une compensation interne ou externe

de la soudure froide. La compensation externe se fait par le bornier 5910, il
est à commander séparemment.

Mémoire

Dans le menu mémoire (memory) vous pouvez sauvegarder la configuration du

module dans le 4501, et puis transférer le 4501 sur un autre module du même
type et charger la configuration sauvegardée vers ce module.

Fonctions avancées

L’unité donne accès à un certain nombre de fonctions avancées qui sont

accessibles en répondant « Oui » à « adv.set ».

Configuration de l’affichage : Il est possible de régler la luminosité et le

rétro-éclairage. Enregistrement d’un numéro de repère à 6 caractères
alphanumériques. Sélection de l’affichage de la valeur de sortie ou du repère
sur ligne 3 de l’indicateur.

Calibration du process en 2 points

: L’unité peut procéder à une calibration

en 2 points. Le point mini du signal d’entrée (pas nécessairement 0%) est
appliquée et la valeur actuelle est entrée. Ensuite le point maxi du signal (pas
nécessairement 100%) est appliquée et la valeur actuelle est entrée. Si vous
validez ces points, l’appareil va fonctionner selon cet ajustement. Si plus tard
vous souhaitez modifier ou changer de type d’entrée l’unité reviendra à la
calibration usine.

Fonction simulation : Si vous validez le point « EN.SIM » il est possible de

simulerunsignald’entréeàl’aidedesflèchesetainsicontrôlerlesignalde

sortie haut et bas. Lorsque vous validez le point par 3, l’unité retourne à son
mode normal. Il est possible avec les flèches en façade d’activer le relais 1 et
le relais 2. Vous devez sortir du menu en pressant 3 (pas de time-out).

Mot de passe : Ici vous pouvez choisir un mot de passe allant de 0000 à 9999

afin de protéger la programmation. L’unité est livrée sans mot de passe. Si
par erreur vous verrouillez l’unité par un mot de passe, vous pouvez toujours
l’annuler par le mot de passe 2008.

Langue : Dans le menu « choix de la langue », vous pouvez sélectionner 7

différentes langues pour le texte d’aide. Choix entre : Anglais, allemand,
français, italien, espagnol, suédois et danois.

Auto-diagnostic

L’unité effectue la fonction auto-diagnostic des circuits internes.

Voici les erreurs possibles affichées sur l’unité 4501 :
CJ.ER - Défaut capteur CSF ou température CSF en dépassement d’échelle
FL.ER - Erreur flash
AO.ER - La sortie courant est sans charge (uniquement pour les signaux
S4...20 mA / S20...4 mA)
NO.CO - Erreur de connexion
IN.ER - Niveaux d’erreur à l’entrée
TY.ER - Configuration du 4501 différente du type de produit

TC.B TC.E TC.J TC.K
TC.L TC.N TC.R TC.S

TC.T TC.U TC.W3 TC.W5

TC.Lr

1 2

Power up

1 2

0000

PASSW.

Txt 1

50.0

%

12.0

3

3

0000
9999

1 2

NO

ADV.SET

Txt 2

NO

YES

1 2

3

VOLT

IN TYPE

Txt 3

VOLT
CURR
LIN.R
POTM
TEMP

1 2

3

50.0

RELAY1
Txt 57

3

75.0

RELAY2
Txt 57

3

1 2

1 2

2-10

V.RANGE

Txt 4

2-10
0-10

1-5

0-5

0.2-1
0-1

1 2

3

CURR

IN TYPE

Txt 3

3

4-20

I.RANGE

Txt 5

0-20
4-20

1 2

3

LIN.R

IN TYPE

Txt 3

3

3W

CONNEC.

Txt 6

4W
3W
2W

1 2

3

POTM

IN TYPE

Txt 3

3

TEMP

IN TYPE

Txt 3

3

0

R 0%

Txt 7

0000
9999

1 2

3

2500

R 100%

Txt 8

0000
9999

1 2

3

Pt

SENSOR

Txt 10

Pt

NI

TC

1 2

3

YES

ADV.SET

Txt 2

3

Ni

SENSOR

Txt 10

3

TC

SENSOR

Txt 10

3

100

Pt TYPE

Txt 16

1000

-

10

1 2

3

3W

CONNEC.

Txt 6

4W
3W
2W

1 2

100

Ni TYPE

Txt 17

1000

-

50

1 2

3

3W

CONNEC.

Txt 6

4W
3W
2W

1 2

TC.K

TC.TYPE

Txt 18

0.0

DISP.LO

Txt 13

999.9

-199.9

1 2

111.1

DEC.P

Txt 12

1111

111.1

11.11

1.111

1 2

3

UNIT

%

Txt 11

@C

mA

rpm

(69 units)

1 2

3

1.0

1.2

1.1

3

100.0

DISP.HI

Txt 14

999.9

-199.9

1 2

3

DISP

REL.UN
Txt 15

DISP
PERC

1 2

3

3

3

N.O.

R1.CONT

Txt 20

3

N.O.
N.C.

1 2

50.0

R1.SETP

Txt 21

9999

-1999

1 2

3

INCR

ACT.DIR
Txt 22

INCR
DECR

1 2

3

1.0

R1.HYST
Txt 23

250.0

0.1

1 2

3

SETP

R1.FUNC

Txt 19

SETP

WIND

ERR
POW
OFF

1 2

3

O.I.W

R1.CONT

Txt 27

3

O.I.W
C.I.W

1 2

60.0

SETP.LO

Txt 29

9999

-1999

1 2

3

70.0

SETP.HI
Txt 28

9999

-1999

1 2

3

1.0

R1.HYST
Txt 30

250.0

0.1

1 2

3

WIND

R1.FUNC

Txt 19

3

OPEN

ERR.ACT

Txt 34

3

CLOS
OPEN

1 2

ERR

R1.FUNC

Txt 19

3

POW

R1.FUNC

Txt 19

OFF

R1.FUNC

Txt 19

3

3

1.3

@C

UNIT

Txt 9

@C
@F

1 2

3

3

@C
@F

%
A

bar

cm
ft

ft/h

ft/min

ft/s

g

gal/h

gal/min

GW

hp

hPa

Hz

in

in/h

in/min

in/s

ips

K
kA
kg
kJ

kPa

kV

kW

kWh

l

l/h

l/min

l/s

m

m/h

m/min

m/s

m/s2

m3

m3/h

m3/min

mA

mbar

mils

min

mm

mm/s

mol

MPa

mV
MW

MWh

N

Ohm

Pa

pH

rpm

s
S
t

t/h

uA
um
uS

V

W
Wh
yd

[blank]

3

INT

CJC

Txt 63

86

87

Réglage rapide des consignes

et test des relais

1 Incrémentation de la consigne
2 Décrémentation de la consigne
3 Sauvegarde des valeurs et sorti du menu
1 et 2 simultanément = le relais change d’état

Continué à la page
Diagramme de pro­grammation ADV.SET

Continué à la page suivante

DIAGRAMME DE PROGRAMMATION

Si aucune touche n’est actionnée pendant 1 minute, l’indicateur retourne sur
l’état défaut sans sauvegarde des modifications éventuelles apportées à la
configuration.

1 Incrémenter la valeur / choisir paramètre suivant
2 Décrémenter la valeur / choisir paramètre précédent
3 Valider les valeurs choisies et fin du menu

Maintien 3 Retour au menu précédent / retour au menu 1.0 sans sauvegarde

Choix de l’

UNITE :

1.0 = Etat défaut.
Ligne 1 affiche le signal
d’entrée. Ligne 2 affiche
les unités - UNIT. En
appuyant simultanément
1 et 2, l’affichage en
ligne 3 alterne entre
A.Out et TAG. Ligne 4
affiche l’etat des relais et
de communication.

1.1 = Seulement si l’indicateur
est protégé par un mot
de passe

1.2 = Seulement si le Réglage
Rapide est activé et le
relais a la fonction
consigne.

1.3 = Ne vaut pas pour les
signaux d’entrée :

0...20 mA et tension.

1.4 = Seulement si le signal
d’entrée est température.

1.5 = Le relais ne peut être
activé que par un opéra­ teur et seulement lors­ que les conditions nor­ males de fonctionnement
sont atteintes. Si l’entrée
détecte une valeur le
relais est activé.

0

ON.DEL
Txt 25

3600
0000

1 2

NONE

ERR.ACT

Txt 24

HOLD
CLOS
OPEN
NONE

1 2

3

0

OFF.DEL

Txt 26

3600
0000

1 2

3

0

ON.DEL
Txt 32

3600
0000

1 2

NONE

ERR.ACT

Txt 31

HOLD
CLOS
OPEN
NONE

1 2

3

0

OFF.DEL

Txt 33

3600
0000

1 2

3

3

3

N.O.

R2.CONT

Txt 20

3

N.O.
N.C.

1 2

50.0

R2.SETP

Txt 21

9999

-1999

1 2

3

INCR

ACT.DIR

Txt 22

INCR

DECR

1 2

3

1.0

R2.HYST

Txt 23

250.0

0.1

1 2

3

SETP

R2.FUNC

Txt 19

SETP
WIND

ERR
POW
OFF

1 2

3

O.I.W

R2.CONT

Txt 27

3

O.I.W
C.I.W

1 2

60.0

SETP.LO

Txt 29

9999

-1999

1 2

3

70.0

SETP.HI

Txt 28

9999

-1999

1 2

3

1.0

R2.HYST

Txt 30

250.0

0.1

1 2

3

WIND

R2.FUNC

Txt 19

3

OPEN

ERR.ACT

Txt 34

3

CLOS
OPEN

1 2

ERR

R2.FUNC

Txt 19

3

POW

R2.FUNC

Txt 19

OFF

R2.FUNC

Txt 19

3

3

1.3

1.3

1.3

0

ON.DEL
Txt 25

3600
0000

1 2

NONE

ERR.ACT

Txt 24

HOLD
CLOS
OPEN
NONE

1 2

3

0

OFF.DEL

Txt 26

3600
0000

1 2

3

0

ON.DEL
Txt 32

3600
0000

1 2

NONE

ERR.ACT

Txt 31

HOLD
CLOS
OPEN
NONE

1 2

3

0

OFF.DEL

Txt 33

3600
0000

1 2

3

3

3

CURR

ANA.OUT

Txt 36

VOLT
CURR

1 2

3

4-20

O.RANGE

Txt 37

1 2

3

Volt

ANA.OUT

Txt 36

3

0-10

O.RANGE

Txt 39

10-2
10-0

5-1
5-0

1-0.2

1-0
2-10
0-10

1-5

0-5

0.2-1

0-1

1 2

3

23mA

OUT.ERR

Txt 38

23mA

0/3.5mA

NONE

1 2

3

0.0

OUT.LO
Txt 41

4172

-328

1 2

3

150.0

OUT.HI

Txt 42

4172

-328

1 2

3

1.3

1.4 1.4

1.3

1.3

S20-4

20-4
20-0

S4-20

4-20
0-20

88

89

Retour au

menu 1.0

SAVE

MEMORY

Txt 44

3

SAVE
LOAD

1 2

MEM

SETUP

Txt 43

MEM

DISP

CAL

SIM
PASS
LANG

1 2

3

DISP

SETUP

Txt 43

3

3

CONTRA

Txt 45

3

9
0

1 2

9

LIGHT

Txt 46

3

9
0

1 2

VALVE 5

Txt 47

3

9
A

1 2

A.OUT

LINE 3

Txt 48

3

TAG

A.OUT

1 2

CAL

SETUP

Txt 43

3

YES

CAL.LO
Txt 49

3

YES

NO

1 2

2.0

%

Txt 61

3

100.0

0.0

1 2

NO

YES

CAL.HI

Txt 50

3

YES

NO

1 2

90.0

%

Txt 62

3

100.0

0.0

1 2

NO

YES

USE.CAL

Txt 60

3

YES

NO

1 2

SIM

SETUP

Txt 43

3

YES

EN.SIM
Txt 51

3

YES

NO

1 2

25.0

%

Txt 52

3

100.0

0.0

1 2

NO

REL.SIM

Txt 53

3

LANG

SETUP

Txt 43

3

UK

LANGUA

Txt 59

DE, DK,
ES, FR,

IT, SE,

UK

1 2

PASS

SETUP

Txt 43

3 3

YES

EN.PASS

Txt 54

3

YES

NO

1 2

NO

0000

NEW.PAS

Txt 55

3

9999
0000

1 2

YES

EN.FAST

Txt 56

3

YES

NO

1 2

2.0

LATC

SETUP

Txt 43

3

NO

R1.LATC

Txt 64

3

3

NO

R2.LATC

Txt 64

3

40.0

R1.LATC
Txt 65

3

0000

PASSW

Txt 1

3

40.0

R2.LATC

Txt 65

3

0000

PASSW

Txt 1

3

NO

R1.RLSE

Txt 66

3

YES

NO

1 2

NO

R2.RLSE

Txt 66

3

YES

NO

1 2

0000
9999

1 2

0000
9999

1 2

1.5

YES

NO

1 2

40.0

R1.LATC
Txt 65

40.0

R2.LATC
Txt 65

0000
9999

2

0000
9999

1 2

1

1

2

NO

ENT.SET

Txt 67

40.0

Rx.LATC

Txt 65

3

3

YES

NO

1 2

3

1.1

1.1 1.5

90

91

DIAGRAMME DE PROGRAMMATION

Réglage avancé (ADV.SET)

Retour au menu 1.0

2.0 Dans le sous-menu simulation (SIM) il faut
actionner 3 pour retourner sur l’état defaut 1.0

DIAGRAMME DE PROGRAMMATION

Mode de désactivation de la fonction « Latch »

Retour au menu 1.0

R1 - mise à zéro

R2 - mise à zéro

Au menu de

configuration

92

93

[01]
[02]
[03]

[04]

[05]

[06]

[07]
[08]
[09]

[10]

[11]
[12]
[13]
[14]
[15]

[16]

[17]

[18]

[19]

[20]

[21]
[22]

[23]
[24]

[25]
[26]
[27]

[28]
[29]
[30]
[31]

[32]
[33]
[34]

[36]

[37]

[38]

[39]

[41]
[42]
[43]

[44]

[45]
[46]

Entrer mot de passe correct
Aller dans le menu de configuration avancée ?
Sélectionner entrée température
Sélectionner entrée potentiomètre
Sélectionner entrée résistance linéaire
Sélectionner entrée courant
Selectionner entrée tension
Sélectionner gamme d’entrée 0.0-1 V
Sélectionner gamme d’entrée 0.2-1 V
Sélectionner gamme d’entrée 0-5 V
Sélectionner gamme d’entrée 1-5 V
Sélectionner gamme d’entrée 0-10 V
Sélectionner gamme d’entrée 2-10 V
Sélectionner gamme d’entrée 0-20 mA
Sélectionner gamme d’entrée 4-20 mA
Sélectionner connexion capteur 2-fils
Sélectionner connexion capteur 3-fils
Sélectionner connexion capteur 4-fils
Régler valeur de résistance basse
Régler valeur de résistance haute
Sélectionner Celsius comme unité de température
Sélectionner Fahrenheit comme unité de température
Sélectionner type de capteur TC
Sélectionner type de capteur Ni
Sélectionner type de capteur Pt
Sélectionner unités d’affichage
Sélectionner position du point décimale
Régler gamme d’affichage basse
Régler gamme d’affichage haute
Régler les relais en pourcentages de la gamme d’entrée
Régler les relais en unités d’affichage
Sélectionner Pt10 comme type de capteur
Sélectionner Pt20 comme type de capteur
Sélectionner Pt50 comme type de capteur
Sélectionner Pt100 comme type de capteur
Sélectionner Pt200 comme type de capteur
Sélectionner Pt250 comme type de capteur
Sélectionner Pt300 comme type de capteur
Sélectionner Pt400 comme type de capteur
Sélectionner Pt500 comme type de capteur
Sélectionner Pt1000 comme type de capteur
Sélectionner NI50 comme type de capteur
Sélectionner NI100 comme type de capteur
Sélectionner NI120 comme type de capteur
Sélectionner NI1000 comme type de capteur
Sélectionner TC-B comme type de capteur
Sélectionner TC-E comme type de capteur
Sélectionner TC-J comme type de capteur
Sélectionner TC-K comme type de capteur
Sélectionner TC-L comme type de capteur
Sélectionner TC-N comme type de capteur
Sélectionner TC-R comme type de capteur
Sélectionner TC-S comme type de capteur
Sélectionner TC-T comme type de capteur
Sélectionner TC-U comme type de capteur
Sélectionner TC-W3 comme type de capteur
Sélectionner TC-W5 comme type de capteur
Sélectionner TC-Lr comme type de capteur
Sélect. fonction OFF - le relais est OFF en permanence
Sélect. fonction POWER - relais indique état d’alim. OK
Sélect. fonct. ERREUR - relais indique unique. err. capteur

Sélect.fonctionFENETRE-relaiscontrôlépar2consignes
Sélect.fonctionCONSIGNE-relaiscontrôlépar1consigne

MENU DÉROULANT EN LIGNE 3 DE L’INDICATEUR

Sélectionner contact Normalement Fermé
Sélectionner contact Normalement Ouvert
Régler la consigne du relais
Activer le relais pour un signal descendant
Activer le relais pour un signal montant
Régler l’hystérésis du relais
Pas d’action d’erreur - état non-défini en cas d’erreur
Ouvrir contact du relais en cas d’erreur
Fermer contact du relais en cas d’erreur
Maintenir état du relais en cas d’erreur
Régler le délai ON du relais en secondes
Régler le délai OFF du relais en secondes
Contact du relais est fermé dans la fenêtre
Contact du relais est ouvert dans la fenêtre
Régler la consigne haute de la fenêtre relais
Régler la consigne basse de la fenêtre relais
Régler l’hystérésis de la fenêtre relais
Pas d’action d’erreur - état non-défini en cas d’erreur
Ouvrir contact du relais en cas d’erreur
Fermer contact du relais en cas d’erreur
Maintenir état du relais en cas d’erreur
Régler le délai ON du relais en secondes
Régler le délai OFF du relais en secondes
Ouvrir contact du relais en cas d’erreur
Fermer contact du relais en cas d’erreur
Sélect. courant comme type de sortie analogique
Sélect. tension comme type de sortie analogique
Sélectionner gamme de sortie 0-20 mA
Sélectionner gamme de sortie 4-20 mA
Sélectionner S4-20 mA avec sécurité de la boucle
Sélectionner gamme de sortie 20-0 mA
Sélectionner gamme de sortie 20-4 mA
Sélectionner S20-4 mA avec sécurité de la boucle
Sélectionner aucune action d’erreur - la sortie n’est
pas définie en cas d’erreur
Sélectionner bas d’échelle en cas d’erreur
Sélect. NAMUR NE43 bas d’échelle en cas d’erreur
Sélect. NAMUR NE43 haut d’échelle en cas d’erreur
Sélectionner gamme de sortie 0.0-1 V
Sélectionner gamme de sortie 0.2-1 V
Sélectionner gamme de sortie 0-5 V
Sélectionner gamme de sortie 1-5 V
Sélectionner gamme de sortie 0-10 V
Sélectionner gamme de sortie 2-10 V
Sélectionner gamme de sortie 1-0.0 V
Sélectionner gamme de sortie 1-0.2 V
Sélectionner gamme de sortie 5-0 V
Sélectionner gamme de sortie 5-1 V
Sélectionner gamme de sortie 10-0 V
Sélectionner gamme de sortie 10-2 V
Régler la température basse de la sortie analogique
Régler la température haute de la sortie analogique
Aller dans la configuration du mot de passe
Aller dans le mode simulation
Exécuter calibration de process
Aller dans la configuration d’affichage
Exécuter opérations de mémoire
Entrer sur le menu ”verrou” du relais
Charger la configuration sauvegardée en 4116
Sauvegarder la configuratioin du 4116 dans le 4501
Ajuster le contraste LCD
Ajuster le rétro-éclairage LCD

[47]
[48]

[49]
[50]
[51]
[52]
[53]

[54]
[55]
[56]
[57]
[58]
[59]
[60]
[61]
[62]
[63]

[64]
[65]

[66]
[67]

Entrer numéro repère de 6 caractères
Valeur de la sortie analogique affichée en ligne 3
Numéro repère affiché en ligne 3
Calibrer l’entrée basse à la valeur de process ?
Calibrer l’entrée haute à la valeur de process ?
Permettre mode de simulation ?
Régler la valeur de simulation en entrée
Simulation relais - utiliser 1 et 2 pour alterner entre
relais 1 et 2
Permettre protection par mot de passe ?
Entrer nouveau mot de passe
Permettre la fonctionalité RéglageRapide ?
Consigne relais - Appuyer sur 3 pour sauvegarder
Consigne relais - Lecture
Sélectionner langue
Utiliser valeurs de calibration process ?
Régler valeur de la position basse de la calibration
Régler valeur de la position haute de la calibration
Sélectionner compensation soudure froide externe CJC
(Accessoire)
Sélectionner compensation soudure froide interne
Permettre la fonction ”verrou” du relais ?
Relais verrouillé - presser 3 pour reconnaître
Relais 1 verrouillé - presser 1 pour déverrouiller
Relais 1 verrouillé - presser 2 pour déverrouiller
Les relais sont verrouillés - presser 1 ou 2 pour déver­rouiller relais 1 ou 2
Déverrouillage relais ? (si conditions respectées)
Entrer menu ”réglage” (déverrouillage relais)

94

95

Relais verrouillé

Délai OFF

Délai ON

Signal

d’entrée

Hystéresis

Consigne
(croissant)

Fermé

Ouvert

Contact

(N.O.)

Remise à zero impossible (la consigne est dépassée

Remise à zero impossible (l’hysteresis-consigne est dépassée)

Remise à zero impossible (Délai OFF est dépassé)

Remise à zero possible (mode désactivation

Illustration graphique de la fonction « Latch » consigne

Temps

Hystéresis

Consigne haute

Délai ON Délai OFF

Relais verrouillé

Relais verrouillé

Fermé

Ouvert

Contact (N.O.)

Remise à zero impossible (valeur conforme à fenêtre)

Remise à zero impossible (valeur d’hysteresis conforme)

Remise à zero impossible (délai OFF actif)

Remise à zero possible

Fenêtre

Illustration graphique de la fonction « Latch » fenêtre

Délai ON Délai OFF

Hystéresis

Consigne basse

Temps

96

97

Illustration graphique de l’action de relais consigne

Illustration graphique de l’action de relais fenêtre

t

Off N.C.

On N.C. On N.C.

101020

20

3030404050

50

606070

70

80809090100

100

0

Off N.O. Off N.O.

On N.O.

t

101020

20

3030404050

50

606070

70

80809090100

100

0

Off N.O. Off N.O.On N.O.

Off N.C.On N.C. On N.C.

Unités de relaisUnités de relais

Consigne = 50

L’hystérésis = 10

L’hystérésis = 10

Consigne = 50

Action du relais : Montante Action du relais : Descendante

1
2

On On On

Off OffOff Off Off Off

On On On

1
2

t

101020

20

3030404050

50

606070

70

80809090100

100

0

t

101020

20

3030404050

50

606070

70

80809090100

100

0

2

2 2

2

1 1 11

Unités de relais

Consigne haute = 60

L’hystérésis = 5

L’hystérésis = 5

Consigne basse = 40

Action du relais : Fenêtre (montrée pour un signal
montant)

Contact : Fermé dans la fenêtre =
Contact : Ouvert dans la fenêtre =

Unités de relais

Consigne haute = 60

L’hystérésis = 5

L’hystérésis = 5

Consigne basse = 40

Action du relais : Fenêtre (montrée pour un signal
descendant)

Contact : Fermé dans la fenêtre =
Contact : Ouvert dans la fenêtre =

UNIVERSAL-MESSUMFORMER

PReasy 4116

INHALTSVERZEICHNIS

Warnung ............................................................................. 98

Zeichenerklärungen ............................................................ 99

Sicherheitsregeln ................................................................ 99

EG-Konformitätserklärung .................................................. 101

Zerlegung des Systems 4000 ............................................ 102

Wenn die Front LED rot leuchtet / Display zeigt AO.ER .... 102

Erweiterte Merkmale .......................................................... 103

Verwendung ........................................................................ 103

Technische Merkmale ......................................................... 103

PR 4501 Display / Programmierfront ................................. 104

Anwendungen .................................................................... 105

Bestellangaben ................................................................... 106

Elektrische Daten ............................................................... 106

Visualisierung im 4501: Sensorfehlererkennung und

Eingangssignal außerhalb des Bereichs ............................ 109

Grenzen Fühlerfehlererkennung ......................................... 110

Fehleranzeige ..................................................................... 110

Anschlüsse ......................................................................... 111

Blockdiagramm .................................................................. 112

Konfiguration / Bedienung der Funktionstasten ................ 113

Flussdiagramm ................................................................... 119

Flussdiagramm, Erweiterte Einstellungen (ADV.SET) ......... 122

Flussdiamgramm, Manuelle Deaktivierung der

Verriegelungsfunktion (Latch) ............................................. 123

Scrollender Hilfetext im Display Zeile 3 ............................. 124

Grafische Darstellung der Verriegelungsfunktion

„Schaltpunkt“ ..................................................................... 126

Grafische Darstellung der Verriegelungsfunktion

„Fenster“ ............................................................................ 127

Graphische Abbildung der Relaisfunktion Sollwert ........... 128

Graphische Abbildung der Relaisfunktion Fenster ............ 128

98

99

WARNUNG

Dieses Gerät ist für den Anschluss an lebensgefährliche elek­trische Spannungen gebaut. Missachtung dieser Warnung
kann zu schweren Verletzungen oder mechanischer Zerstörung
führen.
Um eine Gefährdung durch Stromstöße oder Brand zu vermei­den müssen die Sicherheitsregeln des Handbuches eingehalten,
und die Anweisungen befolgt werden.
Die Spezifikationswerte dürfen nicht überschritten werden, und
das Gerät darf nur gemäß folgender Beschreibung benutzt
werden. Das Handbuch ist sorgfältig durchzulesen, ehe das
Gerät in Gebrauch genommen wird. Nur qualifizierte Personen
(Techniker) dürfen dieses Gerät installieren.
Wenn das Gerät nicht wie in diesem Handbuch beschrieben
benutzt wird, werden die Schutzeinrichtungen des Gerätes
be einträchtigt.

WARNUNG

Zur Einhaltung der Sicherheitsabstände dürfen die
Relaiskontakte des Gerätes nicht an sowohl gefährliche und
ungefährliche Spannung angeschlosssen werden.

Das System 4000 muss auf eine DIN-Schiene nach DIN 46277
montiert werden.

WARNUNG

Vor dem abgeschlossenen festen Einbau des Gerätes darf
daran keine gefährliche Spannung angeschlossen werden, und
folgende Maßnahmen sollten nur in spannungslosem Zustand
des Gerätes und unter ESD-sicheren Verhältnisse durchgeführt
werden:
Installation, Montage und Demontage von Leitungen.
Fehlersuche im Gerät.

Reparaturen des Gerätes und Austausch von Sicherungen
dürfen nur von PR electronics A/S vorgenommen werden.

GEFÄHR-

LICHE

SPANNUNG

INSTAL-

LATION

ALLGE -

MEINES

WARNUNG

Die Frontplatte des Gerätes darf nicht geöffnet werden, weil hier­durch die Kontakte zur Kontaktierung des Frontdisplays 4501
beschädigt werden können. Das Gerät enthält keine internen
DIP-Schalter oder Programmierbrücken.

ZEICHENERKLÄRUNGEN

Dreieck mit Ausrufungszeichen: Warnung / Vorschrift. Vorgänge, die zu

lebensgefährlichen Situationen führen können.

Die CE-Marke ist das sichtbare Zeichen dafür, dass das Gerät die
Vorschriften erfüllt.

Doppelte Isolierung ist das Symbol dafür, dass das Gerät
besondere Anforderungen an die Isolierung erfüllt.

SICHERHEITSREGELN

DEFINITIONEN:
Gefährliche Spannungen sind definitionsgemäß die Bereiche: 75...1500 Volt

Gleichspannung und 50...1000 Volt Wechselspannung.
Techniker sind qualifizierte Personen, die dazu ausgebildet oder angelernt sind,
eine Installation, Bedienung oder evtl. Fehlersuche auszuführen, die sowohl
technisch als auch sicherheitsmäßig vertretbar ist.
Bedienungspersonal sind Personen, die im Normalbetrieb mit dem Produkt die
Drucktasten oder Potentiometer des Produktes einstellen bzw. bedienen und
die mit dem Inhalt dieses Handbuches vertraut gemacht wurden.

EMPFANG UND AUSPACKEN:

Packen Sie das Gerät aus, ohne es zu beschädigen, und kontrollieren Sie beim
Empfang, ob der Gerätetyp Ihrer Bestellung entsprich t. Die Verpackung sollte
beim Gerät bleiben, bis dieses am endgültigen Platz mon tiert ist.

UMGEBUNGSBEDINGUNGEN:

Direkte Sonneneinstrahlung, starke Staubentwicklung oder Hitze, mechanische
Erschütterungen und Stöße sind zu vermeiden; das Gerät darf nicht Regen oder
starker Feuchtigkeit ausgesetzt werden. Bei Bedarf muss eine Erwärmung, wel­che die angegebenen Grenzen für die Umgebungstemperatur überschreitet, mit
Hilfe eines Kühlgebläses verhindert werden.
Alle Geräte gehören der Installationskategorie II, dem Verschmutzungsgrad 1
und der Isolationsklasse II an.

INSTALLATION:

Das Gerät darf nur von Technikern angeschlossen werden, die mit den techni­schen Ausdrücken, Warnungen und Anweisungen im Handbuch vertraut sind
und diese befolgen.

Sollten Zweifel bezüglich der richtigen Handhabung des Gerätes bestehen,
sollte man mit dem Händler vor Ort Kontakt aufnehmen. Sie können aber auch
direkt mit PR electronics GmbH, Im Erlengrund 26, D-46149 Oberhausen,

100

101

(Tel.: [phone]) oder mit PR electronics A/S, Lerbakken 10,
DK-8410 Rønde, Dänemark (Tel.: [phone]) Kontakt aufnehmen.

Die Installation und der Anschluss des Gerätes haben in Übereinstimmung mit
den geltenden Regeln des jeweiligen Landes bez. der Installation elektrischer
Apparaturen zu erfolgen, u.a. bezüglich Leitungsquerschnitt, (elektrischer) Vor­Absicherung und Positionierung.
Eine Beschreibung von Eingangs- / Ausgangs- und Versorgungsanschlüssen
befindet sich auf dem Blockschaltbild und auf dem seitlichen Schild.

Für Geräte, die dauerhaft an eine gefährliche Spannung angeschlossen sind, gilt:

Die maximale Größe der Vorsicherung beträgt 10 A und muss zusam­men mit einem Unterbrecherschalter leicht zugänglich und nahe am
Gerät angebracht sein. Der Unterbrecherschalter soll derart gekenn­zeichnet sein, dass kein Zweifel darüber bestehen kann, dass er die
Spannung für das Gerät unterbricht.

UL-EINBAUVORSCHRIFTEN:

Nur 60/75°C Kupferleiter anwenden
Nur für Anwendung in Verschmutzungsgrad 2 oder besser

Max. Umgebungstemperatur ......................... 60°C

Max. Leitungsquerschnitt ............................... AWG 26-14

UL Dateinummer ............................................ E231911

KALIBRIERUNG UND JUSTIERUNG:

Während der Kalibrierung und Justierung sind die Messung und der Anschluss
externer Spannungen entsprechend diesem Handbuch auszuführen, und
der Techniker muss hierbei sicherheitsmäßig einwandfreie Werkzeuge und
Instrumente benutzen.

BEDIENUNG IM NORMALBETRIEB:

Das Bedienungspersonal darf die Geräte nur dann einstellen oder bedienen,
wenn diese auf vertretbare Weise in Schalttafeln o. ä. fest installiert sind, sodass
die Bedienung keine Gefahr für Leben oder Material mit sich bringt. D. h., es
darf keine Gefahr durch Berührung bestehen, und das Gerät muss so plaziert
sein, dass es leicht zu bedienen ist.

REINIGUNG:

Das Gerät darf in spannungslosem Zustand mit einem Lappen gereinigt werden,
der mit destilliertem Wasser leicht angefeuchtet ist.

HAFTUNG:

In dem Umfang, in welchem die Anweisungen dieses Handbuches nicht
genau eingehalten werden, kann der Kunde PR electronics gegenüber keine
Ansprüche geltend machen, welche ansonsten entsprechend der eingegange­nen Verkaufs vereinbarungen existieren können.

EG-KONFORMITÄTSERKLÄRUNG

Als Hersteller bescheinigt

PR electronics A/S
Lerbakken 10
DK-8410 Rønde

hiermit für das folgende Produkt:

Typ: 4116
Name: Universal-Messumformer

die Konformität mit folgenden Richtlinien und Normen:
Die EMV Richtlinien 2004/108/EG und nachfolgende Änderungen

EN 61326-1

Zur Spezifikation des zulässigen Erfüllungsgrades, siehe die Elektrische

Daten des Gerätes.

Die Niederspannungsrichtlinien 2006/95/EG und nachfolgende Änderungen

EN 61010-1

Rønde, 28. August 2009 Kim Rasmussen
Unterschrift des Herstellers

102

103

ZERLEGUNG DES SYSTEMS 4000

Zunächst ist gefährliche Spannung von den Anschlussklemmen zu trennen.

Abbildung 1:

Das Gerät wird von der DIN-Schiene
gelöst, indem man den unteren
Verschluss löst.

Wenn die Front LED rot leuchtet / Display zeigt AO.ER

PR 4116 ist als SIL-2-Gerät mit einem hohen Sicherheitsniveau entwickelt wor-

den. Deshalb erfolgt eine kontinuierliche Messung des Ausgangs-Stromes bei
dem 4...20 mA-Ausgangssignal. Wenn der Strom 0 mA ist, schaltet das Gerät
in den Fehler-Modus, die LED-Anzeige leuchtet rot und die Relais werden
deaktiviert. Diese Funktion ist keine Standard-Option, sondern muss aktiv im
Menü ausgewählt werden. Der Fehler-Modus kann nur zurückgesetzt werden
durch Aus- und wieder Einschalten der Spannungsversorgung des Gerätes

UNIVERSAL-MESSUMFORMER

PReasy 4116

• Eingang für WTH, TE, Ohm, Potmeter, mA und V

• 2-Draht-Versorgung > 16 V

• FM-Zulassung für Installation in Div. 2

• Ausgänge für Strom, Spannung und 2 Relais

• Universelle Versorgung mit AC oder DC

Erweiterte Merkmale

• ProgrammierbarmittelsabnehmbareFrontdisplay(4501),Prozesskalibrierung,
Signal- und Relaissimulierung, Passwortschutz, Fehlerdiagnose und Wahl von
Hilfetext auf mehreren Sprachen.

Verwendung

• Elektronische,lineareTemperaturmessungmitWiderstandssensoroder

Thermoelementsensor.

• UmwandlungvonlinearerWiderstandsänderungineinanalogesStandard-

strom / -Spannungssignal, z. B. von Magnetventilen, Schmetterlingsventilen
oder lineare Bewegungen mit angeschlossene Potentio meter.

• SpannungsversorgungundSignaltrennerfür2-Draht-Messumformer.

• Prozesssteuerungmit2PaarenvonpotentialfreienRelaiskontaktendiefür

jede Applikation angepasst werden können.

• GalvanischeTrennungvonAnalogsignalenundMessungvonSignalen,die

nicht massegebunden sind.

• Das4116istgemäßdenstrengstenSicherheitsrichtlinienentwickeltund

somit in Installationen mit SIL 2 Applikationen einsetzbar

Technische Merkmale

• Wenndas4116inKombinationmitderProgrammierfronteingesetztwird,

können alle operativen Parameter der entsprechenden Applikation angepasst
werden. Das 4116 ist mit elektronischen Hardware-Schaltern ausgestattet und
es ist nicht notwendig das Gerät zur Einstellung von DIP-Schaltern zu öffnen.

• Einegrüne/roteLeuchtdiodeinderFrontdesGeräteszeigtdennormalen

Betrieb und Fehlfunktionen an. Die gelben Leuchtdioden leuchten bei aktivier­tem Ausgangsrelais.

• StändigePrüfungwichtigerSpeicherdatenausSicherheitsgründen.

• 2,3kVACgalvanischeTrennungder4Ports.

+

-

12

14

13

11

10 V

1 V

+

-

10 V

1 V

24

23

22

21

33

32

31

4 3 2

+

+

44

43

42

41

*

104

105

PR 4501 DISPLAY / PROGRAMMIERFRONT

Funktionallität

Die einfache PReasy Menüstruktur leitet automatisch
durch die relevanten Einstellungen. Der scrollende
Hilfetext macht es sehr einfach diese Geräte einzuset­zen. Sie finden weitere Beschreibungen der Funktionen
und Programmierungsmög lichkeiten im Abschnitt
”Konfiguration / Bedienung der Funktionstasten”.

Anwendungen

• KommunikationsschnittstellezurÄnderungderoperativenParameterim4116

• Kannvoneinem4116aufdasnächstegestecktwerdenumdieDatendes

ersten Messumformers auf den nächsten zu übertragen.

• StationäresDisplayzurVisualisierungderProzessdatenunddesStatus.

Technische Merkmale

• LCDDisplaymit4Zeilen;Zeile1(5,57mmhoch)zeigtdasEingangssignal,

Zeile 2 (3,33 mm hoch) die Einheiten, Zeile 3 (3,33 mm hoch) den Analog­ausgang oder den Geräte-TAG und Zeile 4 den Kommunikations- und
Relaisstatus an.

• DerZugriffaufdieProgrammierungkannmitderEingabeeinesPasswortes

blockiert werden. Das Passwort wird im Messumformer gespeichert, um
den höchsten Grad an Schutz gegen nicht autorisierte Änderungen der
Konfiguration sicherzustellen.

Montage / Installation

• Steckedas4501aufdieFrontdes4116.

ANWENDUNGEN

Eingangssignale:

Strom

Span-

nung

Potenti-

ometer

WTH und lin.R TE

Verbindung, Leiter

Ausgangssignale:

Relais

Versorgung:

21,6...253 VAC

oder

19,2...300 VDC

Analog, 0/4...20 mA und Spannung

*Bitte die CJC-Anschlussklemme Typ 5910
separat bestellen! Siehe Zeichnung auf Seite 111.

106

107

Bestellangaben
4116 = Universal-Messumformer

4501 = Display / Programmierfront
5910 = CJC-Anschlussklemme

Elektrische Daten

Umgebungstemperatur ............................... -20°C bis +60°C

Allgemeine Daten:

Universelle Versorgungsspannung .............. 21,6...253 VAC, 50...60 Hz

oder 19,2...300 VDC

Stromverbrauch max. .................................. ≤ 2,5 W

Sicherung .................................................... 400 mA SB / 250 VAC

Isolationsspannung, Test / Betrieb .............. 2,3 kVAC / 250 VAC

Kommunikationsschnittstelle ...................... Programmierfront 4501

Signal- / Rauschverhältnis .......................... Min. 60 dB (0...100 kHz)

Ansprechzeit (0...90%, 100...10%):

Temperatureingang ................................. ≤ 1 s

mA- / V-Eingang...................................... ≤ 400 ms

Kalibrierungstemperatur .............................. 20...28°C

Genauigkeit: Der höhere Wert der allgemeinen Werte oder Grundwerte:

Hilfsspannungen:

2-Draht-Versorgung (Klemme 44...43) ........ 25...16 VDC / 0...20 mA

Leitungsquerschnitt (max.) .......................... 1 x 2,5 mm

2

Litzendraht

Klemmschraubenanzugsmoment ................ 0,5 Nm

Relative Luftfeuchtigkeit .............................. < 95% RF (nicht kond.)

Abmessungen, ohne Frontdisplay (HxBxT) . 109 x 23,5 x 104 mm
Abmessungen , mit Frontdisplay (HxBxT) ... 109 x 23,5 x 116 mm

Schutzart ..................................................... IP20

Gewicht ....................................................... 170 g / 185 g mit 4501

WTH-, linearer Widerstands- und Potentiometereingang:

Eingang für TE-Typen:
Pt10, Pt20, Pt50, Pt100, Pt200, PT250, Pt300, Pt400, Pt500, Pt1000
Ni50, Ni100, Ni120, Ni1000

Kabelwiderstand pro Leiter (max.), WTH .... 50 Ω

Fühlerstrom, WTH ....................................... Nom. 0,2 mA

Wirkung des Leitungswiderstandes

(3- / 4-Leiter), WTH ..................................... < 0,002 Ω / Ω

Fühlerfehlererkennung, WTH ....................... Ja

Kurzschlusserkennung, WTH ...................... < 15 Ω

EMV Störspannungseinfluss ............................... < ±0,5% d. Messsp.

Erweitere EMV Störfestigkeit:

NAMUR NE 21, Kriterium A, Burst ...................... < ±1% d. Messsp.

Eingangs-

art

Min.

Wert

Max.
Wert

Norm

Pt100
Ni100
Lin. R

Potentiometer

-200°C

-60°C
0 Ω

10 Ω

+850°C
+250°C

10000 Ω

100 kΩ

IEC60751

DIN 43760

-

-

Allgemeine Werte

Eingangs-

art

Absolute

Genauigkeit

Temperatur-

koeffizient

Alle ≤ ±0,1% d. Messsp. ≤ ±0,01% Messsp. / °C

Grundwerte

Eingangs-

art

Grund-

genauigkeit

Temperatur-

koeffizient

mA ≤ ±4 µA ≤ ±0,4 µA / °C

Volt ≤ ±20 µV ≤ ±2 µV / °C
Pt100 ≤ ±0,2°C ≤ ±0,01°C / °C
Lin. R ≤ ±0,1 Ω ≤ ±0,01 Ω / °C

Potentiometer ≤ ±0,1 Ω ≤ ±0,01 Ω / °C

TE-Typ:

E, J, K, L, N, T, U

≤ ±1°C

≤ ±0,05°C / °C

TE-Typ: R, S, W3,

W5, LR

≤ ±2°C

≤ ±0,2°C / °C

TE-Typ: B

85...400°C

≤ ±4,5°C

≤ ±0,45°C / °C

TE-Typ: B

400...1820°C

≤ ±2°C

≤ ±0,2°C / °C

108 109

TE-Eingang:

Vergleichsstellenkompensation (CJC):
CJC über externen Sensor in der

Anschlussklemme 5910 .............................. 20...28°C ≤ ± 1°C

-20...20°C /

28...70°C ≤±2°C

CJC über internen Sensor........................... ±(2,0°C + 0,4°C * Δt)

Δt = interne Temperatur-Umgebungstemperatur

Fühlerfehlererkennung, alle TE-Typen ......... Ja

Fühlerfehlerstrom:

Bei Erkennung ........................................... Nom. 2 µA

Sonst ......................................................... 0 µA

Stromeingang:

Messbereich ................................................ 0...20 mA

Programmierbare Messbereiche ................. 0...20 und 4...20 mA

Eingangswiderstand .................................... Nom. 20 Ω + PTC 50 Ω

Fühlerfehlererkennung:

Schleifenunterbrechung 4...20 mA .......... Ja

Spannungseingang:

Messbereich ................................................ 0..12 VDC

Programmierbare Messbereiche ................. 0...1 / 0,2...1 / 0...5 / 1...5 /

0...10 und 2...10 VDC

Eingangswiderstand .................................... Nom. 10 MΩ

Stromausgang:

Signalbereich (Spanne) ............................... 0...20 mA

Programmierbare Signalbereiche ................ 0...20 / 4...20 / 20...0 und 20...4 mA

Belastung (max.) .......................................... 20 mA / 800 Ω / 16 VDC

Belastungsstabilität ..................................... ≤ 0,01% d. Messspanne / 100 Ω

Typ

Min.
Wert

Max.
Wert

Norm

B

E

J

K

L
N
R
S

T
U

W3
W5

LR

0°C

-100°C

-100°C

-180°C

-200°C

-180°C

-50°C

-50°C

-200°C

-200°C
0°C
0°C

-200°C

+1820°C
+1000°C
+1200°C
+1372°C

+900°C
+1300°C
+1760°C
+1760°C

+400°C

+600°C
+2300°C
+2300°C

+800°C

IEC 60584-1
IEC 60584-1
IEC 60584-1
IEC 60584-1

DIN 43710
IEC 60584-1
IEC 60584-1
IEC 60584-1
IEC 60584-1

DIN 43710

ASTM E988-90
ASTM E988-90
GOST 3044-84

Fühlerfehlererkennung ................................. 0 / 3,5 / 23 mA / keine

NAMUR NE 43 Up- / Downscale ................ 23 mA / 3,5 mA

Ausgangsbegrenzung:

4...20 und 20...4 mA Signale ..................... 3,8...20,5 mA

0...20 und 20...0 mA Signale ..................... 0...20,5 mA

Strombegrenzung ........................................ ≤ 28 mA

Spannungsausgang:

Signalbereich ............................................... 0...10 VDC

Programmierbare Signalbereiche ................ 0...1 / 0,2...1 / 0...10 / 0...5 /

1...5 / 2...10 / 1...0 / 1...0,2 / 5...0 /

5...1 / 10...0 og 10...2 V

Belastung (min.) ........................................... 500 kΩ

Relaisausgänge:

Relaisfunktionen .......................................... Sollwert, Fenster, Fühlerfehler,

Verriegelung, Power und Off

Hysterese, in % / Zähleinheiten .................. 0,1...25% / 1...2999

On- / Off-Verzögerung ................................. 0...3600 s

Fühlerfehlerbetätigung ................................ Schliessen / Öffnen / Halten

Maximalspannung ....................................... 250 VRMS

Maximalstrom .............................................. 2 A / AC oder 1 A / DC

Max. Wechselstromleistung ........................ 500 VA

Ex- / I.S.-Zulassung:

FM, Anwendungsbereich in......................... Class I, Div. 2, Group A, B, C, D

Class I, Div. 2, Group IIC
Zone 2

Max. Umgebungstemperatur für T5 ............ 60°C

Marine-Zulassung:

Det Norske Veritas, Ships & Offshore ......... Standard for Certification No. 2.4

GOST R Zulassung:

VNIIM, Cert. no. ........................................... Siehe www.prelectronics.de

Eingehaltene Richtlinien: Norm:

EMV 2004/108/EG ....................................... EN 61326-1

LVD 2006/95/EG .......................................... EN 61010-1

FM ............................................................... 3600, 3611, 3810 und ISA 82.02.01

UL, Standard for Safety .............................. UL 508

d. Messspanne = der momentan gewählten Messspanne

Visualisierung im 4501: Sensorfehlererkennung und
Eingangssignal außerhalb des Bereichs

Sensorfehlerprüfung:

Gerät: Konfiguration Fühlerfehlererkennung

4116

R1, ERR.ACT=NONE - R2, ERR.ACT=NONE,

OUT.ERR=NONE.

OFF

Sonst: ON

21 22 24

23

R1 R2

11 12 14

13

+

-

mA

11 12 14

13

+

-

V

31 32 33

41 42 44

43

+

-

41 42 44

43

42 44

43

41 41 42 44

43

+

-

Tx

41 42 44

43

+

-

41 42 44

43

41 42 44

43

+

-

41 42 44

43

41 42 44

43

11 12 14

13

+

-

V

+

-

41 42 44

CJC

110 111

Grenzen Fühlerfehlererkennung

Fehleranzeige

Außerhalb des Bereichs Anzeige (IN.LO, IN.HI):

Bei Verlassen des Gewählten Bereichs des A/D-Wandlers oder des Polynoms.

Eingang Bereich Anzeige Grenze

VOLT

0...1 V / 0,2...1 V

IN.LO < -25 mV

IN.HI > 1,2 V

0...10 V / 2...10 V

IN.LO < -25 mV

IN.HI > 12 V

CURR 0...20 mA / 4...20 mA

IN.LO < -1,05 mA

IN.HI > 25,05 mA

LIN.R

0...800

Ω

IN.LO < 0 Ω

IN.HI > 1075 Ω

0...10 kΩ

IN.LO < 0 Ω

IN.HI < 110 kΩ

POTM -

IN.LO < -0,5 %

IN.HI > 100,5 %

TEMP TE / WTH

IN.LO < Temperaturbereich -2°C

IN.HI > Temperaturbereich +2°C

Fühlerfehlererkennung (SE.BR, SE.SH):

Eingang Bereich Anzeige Grenze

CURR Schleife unterbrochen (4...20 mA) SE.BR <= 3,6 mA; > = 21 mA
POTM Alle, SE.BR auf alle 3-Leiter SE.BR > ca. 126 k

Ω

LIN.R

0...800

Ω SE.BR > ca. 875 Ω

0...10 kΩ SE.BR > ca. 11 kΩ

TEMP

TC SE.BR > ca. 750 k

Ω / (1,25 V)

WTH, 2-, 3- und 4-Leiter

Kein SE.SH für Pt10, Pt20 und Pt50

SE.BR > ca. 15 k

Ω

SE.SH < ca. 15 Ω

Display Anzeige unter Min.- / über Max. (-1999, 9999):

Eingang Bereich Anzeige Grenze

Alle Alle

-1999 Display Anzeige <-1999
9999 Display Anzeige >9999

Anzeige bei Hardwarefehler

Fehlersuche Anzeige Fehlergrund

Test des internen CJC-Fühlers CJ.ER

CJC-Fühler defekt oder Temp.

außerh. des Bereichs

Checksum Test der Konfiguration im FLASH FL.ER Fehler im FLASH

Überprüfe Messung der analoger ausgangsspannung AO.ER

1) Stromausg. ist unbelastet
(nur S4...20 mA/S20...4 mA)

Überprüfe Kommunikation zwischen 4501 / 4116 NO.CO Verbindungsfehler
Überprüfe ob Eingangssignal an Eingangskonfiguration passt IN.ER 1) Fehlerniv. im Eingang
Überprüfe ob Konfiguration im 4501 Speicher an 4116 passt TY.ER Konfiguration ist nicht 4116

! Fehleranzeige im Display blinkt einmal pro Sekunde. Der Hilfetext erklärt den Fehler.

1) Um das Gerät zurückzusetzen, muss die Versorgungsspannung kurz unterbrochen werden.

ANSCHLÜSSE

Eingänge:

Ausgänge:

Versorgung:

Spannung, 1 V Spannung, 10 VStrom Relais

WTH, 3- / 4-LeiterWTH, 2-Leiter

Widerstand,

2-Leiter

Widerstand,
3- / 4-Leiter

Potentiometer

Strom2-Draht-Umformer

Spannung

TE, interner

Temperatur-Fühler

*TE, CJC-

Anschlussklemme

*Bitte die CJC-Anschlussklemme Typ
5910 separat bestellen!

500Ω

CPU

EEPROM

D / A

Safety

11

24

23

22

21

13

14

50Ω

33

31

12

A / D

PTC

CJC

0.2 mA

43

44

42

41

10 Ω

MUX

4

3

2

+

-

+

-

1 2

50.0

VALVE 5

l / min

VV

mA

mA

I+

10 V

1 V

4116

+

-

*

112 113

BLOCKDIAGRAMM

Potentiometer

2-Draht-Umformer

Spannung

Strom

WTH und lin.R,

Verbindung,

Leiter

Versorgung

Versorgung

Erde

I + V

Ausg.

I

Ausg.

V

Ausg.

TE

Relais 2

Relais 2

Relais 1

Relais 1

Grün

Rot

Gelb

Gelb

KONFIGURATION /

BEDIENUNG DER FUNKTIONSTASTEN

Dokumentation für das Flussdiagramm.

Grundsätzliches

Bei der Konfiguration des 4116 werden Sie durch alle Parameter geleitet und

Sie können die Einstellungen wählen, welche zur Applikation passt. Für jedes
Menü existiert ein scrollender Hilfetext welcher automatisch in der 3. Zeile im
Display gezeigt wird.

Die Konfiguration wird mittels der 3 Funktionstasten durchgeführt:

1 erhöht den numerischen Wert oder wählt nächsten Parameter

2setzt den numerischen Wert herab oder wählt nächsten Parameter
3übernimmt den gewählten Wert und beendet das Menü

Wenn eine Konfiguration eingegeben worden ist, kehrt das Display auf den

Menüpunkt 1.0 zurück

Bei drücken und halten von

3 springt man zurück zum vorherigen Menü oder

in den Normal-Zustand (1.0) ohne die geänderten Werte oder Parameter zu
speichern.

Wenn für 1 Minute keine Taste betätigt wird, geht das Display in den Normal-

Zustand zurück, ohne die geänderten Werte oder Parameter zu speichern.

Weitere Erklärungen

Schnelle Sollwerteinstellung und Relaistest: Diese Menüs erlauben Ihnen

einen schnellen Schaltpunktwechsel oder einen Relaistest wenn FastSet
aktiviert ist. Diese Funktion kann nur aktiviert werden, wenn die Relais als
Schaltpunkt Relais programmiert sind.

Das gleichzeitige Drücken der Tasten

1 und 2 aktiviert den Relaistest und

ändert den Status des Relais.

Die Betätigung von

3 speichert die Sollwertänderung.

Wird die Taste

3 für mehr als 1 Sekunde gehalten, kehrt das Display auf den

Menüpunkt 1.0 zurück und eventuelle Sollwertänderungen werden nicht
gespeichert.

Passwortschutz: Der Zugriff auf die Programmierung kann mit der Eingabe

eines Passwortes blockiert werden. Das Passwort wird im Messumformer
gespeichert, um den höchsten Grad an Schutz gegen nicht autorisierte
Änderungen der Konfiguration sicherzustellen. Bei Eingabe des Master­Passwortes 2008 sind alle Konfigurationsmenüs erreichbar.

*Bitte die CJC-Anschlussklemme Typ 5910 separat bestellen!

114 115

Signal- und Sensorfehlerinformation per Programmierfront 4501

Sensorfehler (s. Grenzen im Diagramm), wird als SE.BR (Sensorfehler) oder

SE.SH (Fühlerkurzschluß) angezeigt. Signale, ausserhalb des gewählten
Bereichs (kein Sensorfehler, s. Tabelle für Grenzen), werden als IN.LO (nie­driges Eingangssignal) oder IN.HI (hohes Eingangssignal) angezeigt. Die
Fehlermeldung wird in der 3. Zeile als blinkender Text mit blinkender Hinter­grundbeleuchtung angezeigt. Zeile 4 der Anzeige zeigt den Schaltzustand
der Relais 1 und 2 an; COM (blinkendes Kugelsymbol) zeigt an, ob das 4501
korrekt funktioniert und hoch/runter Pfeile zeigen tendenziell das Eingangssignal
an. Blinkende Zahl 1 oder 2 zeigt an, dass der Grenzwert überschritten
wurde und dass das Relais sich im Verzögerungsmodus befindet. Wenn die
Verzögerungszeit abgelaufen ist und das Relais anzieht bzw. abfällt, erscheint
oder erlischt das Relaissymbol.

Signal und Senfohlerfehleranzeige ohne Programmierfront

Der Status des Gerätes kann auch durch die rote/grüne LED an der Gerätefront

abgelesen werden.
Grün blinkende LED 13 Hz zeigt normalen Betrieb an.
Grün blinkende LED 1 Hz zeigt Sensorfehler an.
Dauernd rot leuchtende LED zeigt internen Fehler an.

Relaisfunktionen

6 verschiedene EInstellungen für die Relaisfunktionen können ausgewählt werden.

Grenzwert: Das Gerät arbeitet als einfacher Grenzwertschalter.
Fensterfunktion: Das Relais hat eine Fensterfunktion, in der ein Schalt- und

Rückschaltpunkt gesetzt wird. Auf beiden Seiten des
Fensters hat das Relais den gleichen Status.

Fehlerfunktion: Das Relais wird bei Sensorfehler aktiviert.
Power: Das Relais ist so lange aktiv, wie die Versorgungsspannung

anliegt.

OFF: Das Relais ist deaktiviert.
Latch: Das Relais ist verriegelt. Nur gültig für die Schaltpunkt-

oder Fensterfunktion.

Signalanstieg/-abfall: Das Relais kann bei ansteigenden oder abfallenden

Eingangssignal aktiviert werden.

Verzögerung: Ein AN- sowohl als auch ein AUS-Verzögerungssignal kann für

beide Relais im Bereich von 0...3600 s programmiert werden.

Hysterese: Die Hysterese kann im Bereich von 0,1…25% der Spanne oder zwi-

schen 1…2999 eingestellt werden.

Verriegelung (Latch):

Wenn der Schaltpunkt überschritten wird, gehen die Relaisausgänge in

einen Alarmzustand. Die Verriegelungsfunktion des PR 4116 hält das
Relais in diesem Zustand bis es manuell wieder deaktiviert wird. Diese
Verriegelungsfunktion kann nur aktiviert werden werden, wenn die
Relaisfunktion Schaltpunkt oder Fenster ausgewählt ist.

Die Verriegelungsfunktion kann für jeden Relaisausgang separat ausgewählt

werden. Beim Kopieren und Übertragen der Konfiguration von einem 4116 zu
einem anderen Gerät mittels des Frontdisplays 4501 wird die Aktivierung der
Verriegelung nicht mit übertragen und muss neu konfiguriert werden.

Die Verriegelungsfunktion aktiviert und hält das Relais, wenn das

Eingangssignal die eingestellten Schaltpunkte erreicht bzw. über- oder unter­schreitet und die Relaisfunktion ist auf steigend oder fallend eingestellt.

Die Fensterfunktion wird im Menü durch Wahl des Menüpunktes ”Fenster” und

durch Festlegung eines oberen und unteren Schaltpunktes eingestellt.

Hier kann für jedes Relais separat eingestellt werden, ob der Kontakt im einge-

stellten Fenster geöffnet oder geschlossen sein soll. Diese Auswahl wird im
Menü R1.cont und R2.cont getroffen.

Der Schaltpunktfunktion wird durch Wahl des Menüpunktes „Setpoint“ und

durch Eingabe des gewünschten Wertes eingestellt. Das Gerät arbeitet dann
als einfacher Grenzwertschalter.

Ein „aktiviertes Relais“ bedeutet, dass der Kontakt geschlossen ist, wenn die

Funktion ”Normally Open“ gewählt wird und umgekehrt ist der Kontakt offen,
wenn die Kontaktfunktion ”“normally closed“ gewählt wurde.

Die Zeiten für die Ein- oder Ausschaltverzögerung können unabhängig von-

einander in den Menüs „ON.DEL“und „OFF.DEL“ bestimmt werden.

Wenn die Relaisfunktion „Error“ aktiv ist, verriegelt das Relais, wenn ein

Sensorfehler auftritt. Die Verriegelung wird nicht automatisch deaktiviert,
wenn der Sensorfehler behoben ist.

Das Relais kann nur vom Anwender deaktiviert werden und nur dann, wenn

die normalen Bedingungen für die Deaktivierung erfüllt sind. Wenn das
Eingangssignal noch einen zu hohen Wert hat, verriegelt das Relais wieder.

Siehe die grafische Darstellung der Schaltpunkt- und Fensterfunktionen auf den

Seiten 126 und 127.

Manuelle Deaktivierung der Verriegelungsfunktion (Latch)

Im Display wird angezeigt, wenn die Relaisausgänge aktiviert und damit ver-

riegelt sind. Die Hintergrundbeleuchtung blinkt und der scrollende Hilfstext
erklärt, wie der Ausgang entriegelt wird. Eine manuelle Entriegelung erfolgt
über die Tastatur des Frontdisplays PR4501. Verwenden Sie 1 und 2 zum

116 117

Auswahl der Einheiten

Nach Auswahl des Eingangssignals, können Sie auswählen, welchen Prozesswert
sie anzeigen möchten (Textzeile 2 im Diagramm). Wenn man Temperatursignal
als Eingangsparameter auswählt, wird der Wert in °C oder °F angezeigt. Dieses
wird nach Auswahl des Temperatureingangs im Menüpunkt ausgewählt.

Sicherheitsüberwachung

Wenn das Gerät mit der Standard-Konfiguration ausgeliefert wird, ist die

SIL-Funktion deaktiviert. Die Sicherheitüberwachungsfunktion (Loop­Überwachung) kann im Menü O. RANGE gewählt werden, damit das Gerät
in den SIL-Modus übergeht. Um die SIL-Funktion zu aktivieren, muss der
Menüpunkt S4...20 mA gewählt werden. Bitte beachten Sie jedoch, wenn
die Sicherheitsüberwachung aktiviert ist, wird ein Sensorfehler als Fehler des
analogen Ausgangssignals angezeigt.

CJC

Im CJC-Menü haben Sie die Wahl zwischen externer und interner

Kaltstellenkompensation (CJC). Die externe CJC-Anschlussklemme PR 5910
muss separat bestellt werden.

Memory

Im Memory-Menü können Sie die Konfiguration des Gerätes im 4501 speichern.

Das 4501 kann danach auf das nächste Gerät des gleichen Typs gesteckt
werden und die Konfiguration auf dieses Gerät übertragen.

Navigieren im Menü und drücken Sie 3, um Ihre Auswahl zu bestätigen.
Wenn der Passwortschutz aktiviert wurde, muss das Passwort eingege­ben werden, um Zugriff auf die Entriegelung im Menü zu erhalten. Siehe
Menüstruktur auf Seite 123.

Hauptfunktionen

Das Gerät bietet Zugang zu verschiedenen Funktionen, welche mit “yes“ bei der

Abfrage „adv.set“ bestätigt werden muß.

Anzeigeeinstellungen: Sie können Werte einstellen, wie Displaykontrast

und Hintergrundhelligkeit. Einstellung der TAG-Nummer mit 6 alphanume­rischen Werten. Auswahl der Anzeigefunktion in der dritten Zeile zwischen
Analogausgang oder TAG Nummer.

Zweipunkt Prozesskalibrierung: Mit dem Gerät kann mit zwei Punkten des

Eingangssignals eine Prozesskalibrierung durchgeführt werden. Ein niedriges
Eingangssignal (0% nicht unbedingt nötig) muss anliegen und der aktuelle
Wert wird übernommen. Dann wird ein höherer Wert (nicht unbedingt 100%)
eingelesen. Wenn Sie die Kalibrierung akzeptieren, wird das Gerät mit den
neuen Werten übernommen. Wenn Sie später diese Werte verwerfen oder
andere Parameter eingeben, wird die Werkskalibrierung übernommen.

Prozesssimulationsfunktion: Wenn Sie die Abfrage “EN.SIM” bestätigen, ist es

möglich ein Eingangssignal zu simulieren, d.h. die hoch/runter Tasten kontrol­lieren das Ausgangssignal. Wenn Sie mit 3 bestätigen, springt das Gerät wie­der in den Normalmodus. Der folgende Punkt bietet die Möglichkeit Relais 1
und 2 mit den hoch/runter-Tasten zu aktivieren. Das Menu kann nur verlassen
werden beim Drücken auf 3 (keine Zeitauslösung).

Passwort: Sie können ein Passwort zwischen 0000 und 9999 einstellen, um ein

unbefugtes Verändern der Parameter zu vermeiden. Das Gerät wird werks seitig
ohne Passworteingabe ausgeliefert. Falls Sie versehentlich das Gerät blockiert
haben, können Sie es mit dem Masterpasswort „2008“ jederzeit freigeben.

Sprache: Im Menü können Sie zwischen 7 verschiedenen Sprachen auswählen,

die Sie mit Hilfetexten unterstützen. Sie können auswählen zwischen: UK, DE,
FR, IT, ES, SE und DK.

Selbstdiagnose

Das Gerät führt eine Selbstdiagnose des internen Kreises durch. Die folgenden

Fehlermeldungen können im Frontdisplay 4501 angezeigt werden.
CJ.ER - CJC-Fühler defekt oder Temperatur außerhalb des Bereichs
FL.ER - Fehler im Flash
AO.ER - Der Stromausgang ist unbelastet (nur für S4...20 mA / S20...4 mA)
NO.CO - Verbindungsfehler
IN.ER - Fehlerniveaus im Eingang
TY.ER - Konfiguration im 4501 weicht von diesem Produkttyp ab

TC.B TC.E TC.J TC.K
TC.L TC.N TC.R TC.S

TC.T TC.U TC.W3 TC.W5

TC.Lr

1 2

Power up

1 2

0000

PASSW.

Txt 1

50.0

%

12.0

3

3

0000
9999

1 2

NO

ADV.SET

Txt 2

NO

YES

1 2

3

VOLT

IN TYPE

Txt 3

VOLT
CURR
LIN.R
POTM
TEMP

1 2

3

50.0

RELAY1
Txt 57

3

75.0

RELAY2
Txt 57

3

1 2

1 2

2-10

V.RANGE

Txt 4

2-10
0-10

1-5

0-5

0.2-1
0-1

1 2

3

CURR

IN TYPE

Txt 3

3

4-20

I.RANGE

Txt 5

0-20
4-20

1 2

3

LIN.R

IN TYPE

Txt 3

3

3W

CONNEC.

Txt 6

4W
3W
2W

1 2

3

POTM

IN TYPE

Txt 3

3

TEMP

IN TYPE

Txt 3

3

0

R 0%

Txt 7

0000
9999

1 2

3

2500

R 100%

Txt 8

0000
9999

1 2

3

Pt

SENSOR

Txt 10

Pt

NI

TC

1 2

3

YES

ADV.SET

Txt 2

3

Ni

SENSOR

Txt 10

3

TC

SENSOR

Txt 10

3

100

Pt TYPE

Txt 16

1000

-

10

1 2

3

3W

CONNEC.

Txt 6

4W
3W
2W

1 2

100

Ni TYPE

Txt 17

1000

-

50

1 2

3

3W

CONNEC.

Txt 6

4W
3W
2W

1 2

TC.K

TC.TYPE

Txt 18

0.0

DISP.LO

Txt 13

999.9

-199.9

1 2

111.1

DEC.P

Txt 12

1111

111.1

11.11

1.111

1 2

3

UNIT

%

Txt 11

@C

mA

rpm

(69 units)

1 2

3

1.0

1.2

1.1

3

100.0

DISP.HI

Txt 14

999.9

-199.9

1 2

3

DISP

REL.UN
Txt 15

DISP
PERC

1 2

3

3

3

N.O.

R1.CONT

Txt 20

3

N.O.
N.C.

1 2

50.0

R1.SETP

Txt 21

9999

-1999

1 2

3

INCR

ACT.DIR

Txt 22

INCR
DECR

1 2

3

1.0

R1.HYST
Txt 23

250.0

0.1

1 2

3

SETP

R1.FUNC

Txt 19

SETP

WIND

ERR
POW
OFF

1 2

3

O.I.W

R1.CONT

Txt 27

3

O.I.W
C.I.W

1 2

60.0

SETP.LO

Txt 29

9999

-1999

1 2

3

70.0

SETP.HI

Txt 28

9999

-1999

1 2

3

1.0

R1.HYST
Txt 30

250.0

0.1

1 2

3

WIND

R1.FUNC

Txt 19

3

OPEN

ERR.ACT

Txt 34

3

CLOS
OPEN

1 2

ERR

R1.FUNC

Txt 19

3

POW

R1.FUNC

Txt 19

OFF

R1.FUNC

Txt 19

3

3

1.3

@C

UNIT

Txt 9

@C
@F

1 2

3

3

@C
@F

%
A

bar

cm
ft

ft/h

ft/min

ft/s

g

gal/h

gal/min

GW

hp

hPa

Hz

in

in/h

in/min

in/s

ips

K
kA
kg
kJ

kPa

kV

kW

kWh

l

l/h

l/min

l/s

m

m/h

m/min

m/s

m/s2

m3

m3/h

m3/min

mA

mbar

mils

min

mm

mm/s

mol

MPa

mV
MW

MWh

N

Ohm

Pa

pH

rpm

s
S
t

t/h

uA
um
uS

V

W
Wh
yd

[blank]

3

INT

CJC

Txt 63

118 119

Schnelleinstellung von Sollwert

und Relaistest

1 Sollwert ansteigend
2 Sollwert fallend
3 Speichern und Menü verlassen
1 und 2 gleichzeitig drücken = Relaiszustand

ändern

1.0 = Normal-Zustand Zeile 1
zeigt das Eingangs­ signal an. Zeile 2 zeigt
die Einheiten an.
1 und 2 gleichzeitig
drücken: Zeile 3 schaltet
zwischen A.Out oder
TAG. Zeile 4 zeigt den
Kommunikations- und
Relaisstatus an.

1.1 = Nur wenn durch Pass­ wort gesichert.

1.2 = Nur wenn FastSet
aktiviert ist und das
Relais auf Schaltpunkt
programmiert ist.

1.3 = Nicht gültig für folgende
Eingangssignale:

0...20 mA und Spannung.

1.4 = Nur wenn Eingangs­ signal Temperatur.

1.5 = Das Relais kann nur
vom Anwender deakti­ viert werden und nur
dann, wenn die nor­ malen Bedingungen für
die Deaktivierung erfüllt
sind. Wenn das Ein­ gangssignal noch einen
zu hohen Wert hat, ver­ riegelt das Relais wieder.

Fortsetzung auf Seite 102
Flussdiagramm ADV.SET

Fortsetzung auf der nächsten Seite

FLUSSDIAGRAMM

Wenn für eine Dauer von 1 Minute keine Taste betätigt wird, kehrt das
Display auf den Menüpunkt 1.0 zurück und eventuelle Änderungen in
der Konfiguration werden nicht gespeichert.

1 Wert erhöhen / nächsten Parameter wählen
2 Wert herabsetzen / vorheringen Parameter Wählen
3 Parameter speicher und nächsten Parameter wählen

Halten 3 Zurück zum vorheringen Parameter / zurück zum Menüpunkt

1.0 ohne Speicherung von Änderungen

Wählbare

EINHEITEN:

0

ON.DEL
Txt 25

3600
0000

1 2

NONE

ERR.ACT

Txt 24

HOLD
CLOS
OPEN
NONE

1 2

3

0

OFF.DEL

Txt 26

3600
0000

1 2

3

0

ON.DEL
Txt 32

3600
0000

1 2

NONE

ERR.ACT

Txt 31

HOLD
CLOS
OPEN
NONE

1 2

3

0

OFF.DEL

Txt 33

3600
0000

1 2

3

3

3

N.O.

R2.CONT

Txt 20

3

N.O.
N.C.

1 2

50.0

R2.SETP

Txt 21

9999

-1999

1 2

3

INCR

ACT.DIR

Txt 22

INCR

DECR

1 2

3

1.0

R2.HYST

Txt 23

250.0

0.1

1 2

3

SETP

R2.FUNC

Txt 19

SETP
WIND

ERR
POW
OFF

1 2

3

O.I.W

R2.CONT

Txt 27

3

O.I.W
C.I.W

1 2

60.0

SETP.LO

Txt 29

9999

-1999

1 2

3

70.0

SETP.HI

Txt 28

9999

-1999

1 2

3

1.0

R2.HYST

Txt 30

250.0

0.1

1 2

3

WIND

R2.FUNC

Txt 19

3

OPEN

ERR.ACT

Txt 34

3

CLOS
OPEN

1 2

ERR

R2.FUNC

Txt 19

3

POW

R2.FUNC

Txt 19

OFF

R2.FUNC

Txt 19

3

3

1.3

1.3

1.3

0

ON.DEL
Txt 25

3600
0000

1 2

NONE

ERR.ACT

Txt 24

HOLD
CLOS
OPEN
NONE

1 2

3

0

OFF.DEL

Txt 26

3600
0000

1 2

3

0

ON.DEL
Txt 32

3600
0000

1 2

NONE

ERR.ACT

Txt 31

HOLD
CLOS
OPEN
NONE

1 2

3

0

OFF.DEL

Txt 33

3600
0000

1 2

3

3

3

CURR

ANA.OUT

Txt 36

VOLT
CURR

1 2

3

4-20

O.RANGE

Txt 37

S20-4

20-4
20-0

S4-20

4-20
0-20

1 2

3

Volt

ANA.OUT

Txt 36

3

0-10

O.RANGE

Txt 39

10-2
10-0

5-1
5-0

1-0.2

1-0
2-10
0-10

1-5

0-5

0.2-1

0-1

1 2

3

23mA

OUT.ERR

Txt 38

23mA

0/3.5mA

NONE

1 2

3

0.0

OUT.LO
Txt 41

4172

-328

1 2

3

150.0

OUT.HI

Txt 42

4172

-328

1 2

3

1.3

1.4 1.4

1.3

1.3

120 121

Zum Normal-

Zustand 1.0

SAVE

MEMORY

Txt 44

3

SAVE
LOAD

1 2

MEM

SETUP

Txt 43

MEM

DISP

CAL

SIM
PASS
LANG

1 2

3

DISP

SETUP

Txt 43

3

3

CONTRA

Txt 45

3

9
0

1 2

9

LIGHT

Txt 46

3

9
0

1 2

VALVE 5

Txt 47

3

9
A

1 2

A.OUT

LINE 3

Txt 48

3

TAG

A.OUT

1 2

CAL

SETUP

Txt 43

3

YES

CAL.LO
Txt 49

3

YES

NO

1 2

2.0

%

Txt 61

3

100.0

0.0

1 2

NO

YES

CAL.HI

Txt 50

3

YES

NO

1 2

90.0

%

Txt 62

3

100.0

0.0

1 2

NO

YES

USE.CAL

Txt 60

3

YES

NO

1 2

SIM

SETUP

Txt 43

3

YES

EN.SIM
Txt 51

3

YES

NO

1 2

25.0

%

Txt 52

3

100.0

0.0

1 2

NO

REL.SIM

Txt 53

3

LANG

SETUP

Txt 43

3

UK

LANGUA
Txt 59

DE, DK,
ES, FR,

IT, SE,

UK

1 2

PASS

SETUP

Txt 43

3 3

YES

EN.PASS

Txt 54

3

YES

NO

1 2

NO

0000

NEW.PAS

Txt 55

3

9999
0000

1 2

YES

EN.FAST

Txt 56

3

YES

NO

1 2

2.0

LATC

SETUP

Txt 43

3

NO

R1.LATC
Txt 64

33

NO

R2.LATC

Txt 64

40.0

R1.LATC
Txt 65

3

0000

PASSW

Txt 1

3

40.0

R2.LATC

Txt 65

3

0000

PASSW

Txt 1

3

NO

R1.RLSE

Txt 66

3

YES

NO

1 2

NO

R2.RLSE

Txt 66

3

YES

NO

1 2

0000
9999

1 2

0000
9999

1 2

3

1.5

YES

NO

1 2

YES

NO

1 2

40.0

R1.LATC
Txt 65

40.0

R2.LATC
Txt 65

0000
9999

2

0000
9999

1 2

1

1

2

NO

ENT.SET

Txt 67

40.0

Rx.LATC

Txt 65

3

3

YES

NO

1 2

3

1.1

1.1 1.5

122 123

FLUSSDIAGRAMM

Erweiterte Einstellungen (ADV.SET)

Zum Normal-Zustand 1.0

2.0 Im Untermenü Simulation (SIM) muss 3
betätigt werden um auf den Menüpunkt 1.0
zurückzukehren.

FLUSSDIAMGRAMM

Manuelle Deaktivierung der Verriegelungsfunktion (Latch)

Zum Normal-Zustand 1.0

R1-Rücksetzen

R2-Rücksetzen

Zum

Konfigurations-

menü

124 125

[01]
[02]
[03]

[04]

[05]

[06]

[07]
[08]
[09]

[10]

[11]
[12]
[13]
[14]
[15]

[16]

[17]

[18]

[19]

[20]

[21]
[22]

[23]
[24]

[25]
[26]
[27]

[28]
[29]
[30]
[31]

[32]
[33]
[34]

[36]

[37]

[38]

[39]

[41]
[42]
[43]

[44]

[45]
[46]
[47]

Einstellung des korrekten Passwortes
Eingabe erweitertes Setup Menü?
Auswahl Temperatur-Eingang
Auswahl Potentiometer-Eingang
Auswahl linearer Widerstandseingang
Auswahl Stromeingang
Auswahl Spannungseingang
Wähle 0.0-1 V Eingangsbereich
Wähle 0,2-1 V Eingangsbereich
Wähle 0-5 V Eingangsbereich
Wähle 1-5 V Eingangsbereich
Wähle 0-10 V Eingangsbereich
Wähle 2-10 V Eingangsbereich
Wähle 0-20 mA Eingangsbereich
Wähle 4-20 mA Eingangsbereich
Wähle 2-Leiter Sensoranschluss
Wähle 3-Leiter Sensoranschluss
Wähle 4-Leiter Sensoranschluss
Einstellung unterer Widerstandswert
Einstellung oberer Widerstandswert
Wähle Celsius als Temperatureinheit
Wähle Fahrenheit als Temperatureinheit
Wähle TC Sensor Typ
Wähle Ni Sensor Typ
Wähle Pt Sensor Typ
Wähle Display Einheit
Wähle Dezimalpunkt Position
Einstellung unterer Displaybereich
Einstellung oberer Displaybereich
Einstellung Relais in % vom Eingangsbereich
Einstellung Relais in Display Einheiten
Wähle Pt10 als Sensor Typ
Wähle Pt20 als Sensor Typ
Wähle Pt50 als Sensor Typ
Wähle Pt100 als Sensor Typ
Wähle Pt200 als Sensor Typ
Wähle Pt250 als Sensor Typ
Wähle Pt300 als Sensor Typ
Wähle Pt400 als Sensor Typ
Wähle Pt500 als Sensor Typ
Wähle Pt1000 als Sensor Typ
Wähle Ni50 als Sensor Typ
Wähle Ni100 als Sensor Typ
Wähle Ni120 als Sensor Typ
Wähle Ni1000 als Sensor Typ
Wähle TC-B als Sensor Typ
Wähle TC-E als Sensor Typ
Wähle TC-J als Sensor Typ
Wähle TC-K als Sensor Typ
Wähle TC-L als Sensor Typ
Wähle TC-N als Sensor Typ
Wähle TC-R als Sensor Typ
Wähle TC-S als Sensor Typ
Wähle TC-T als Sensor Typ
Wähle TC-U als Sensor Typ
Wähle TC-W3 als Sensor Typ
Wähle TC-W5 als Sensor Typ
Wähle TC-Lr als Sensor Typ
Wähle OFF Funktion - Relais ist permanent aus
Wähle Power Funktion - Relais zeigt Power Status OK
Wähle Error Funktion - Relais zeigt nur Sensorfehler
Wähle Fenster Funktion - Relais steuert 2 Schaltpunkte
Wähle Schaltpunkt Funkt. - Relais steuert 1 Schaltpunkt

SCROLLENDER HILFETEXT IM DISPLAY ZEILE 3

Wähle Normally Closed Kontakt
Wähle Normally Open Kontakt
Einstellung Relais Schaltpunkt
Ansteuern des Relais bei fallendem Signal
Ansteuern des Relais bei steigendem Signal
Einstellung Hysterese Relais
Keine Fehlerwirkung - undefinierter Status bei
FehlerGeöffneter Relaiskontakt bei Fehler
Geschlossener Relaiskontakt bei Fehler
Hält Relaisstatus bei Fehler
Einstell. der Relais Einschaltverzögerung in Sekunden
Einstell. der Relais Ausschaltverzögerung in Sekunden
Relaiskontakt ist im Fenster geschlossen
Relaiskontakt ist im Fenster geöffnet
Einstellung Relaisfenster oberer Schaltpunkt
Einstellung Relaisfenster unterer Schaltpunkt
Einstellung Relaisfenster Hysterese
Keine Fehlerwirkung - undefinierter Status bei Fehler
Geöffneter Relaiskontakt bei Fehler
Geschlossener Relaiskontakt bei Fehler
Hält Relaisstatus bei Fehler
Einstellung der Relais Einschaltverzögerung
Einstellung der Relais Ausschaltverzögerung
Geöffneter Relaiskontakt bei Fehler
Geschlossener Relaiskontakt bei Fehler
Auswahl Strom als Analogausgang
Auswahl Spannung als Analogausgang
Auswahl 0-20 mA Ausgangsbereich
Auswahl 4-20 mA Ausgangsbereich
Auswahl 4-20 mA mit Sicherheitsüberwachung
Auswahl 20-0 mA Ausgangsbereich
Auswahl 20-4 mA Ausgangsbereich
Auswahl 20-4 mA mit Sicherheitsüberwachung
Auswahl keine Fehlererkennung - Ausgang undefiniert
bei Fehler
Wähle Downscale bei Fehler
Wähle NAMUR NE43 Downscale bei Fehler
Wähle NAMUR NE43 Upscale bei Fehler
Auswahl 0.0-1 V Ausgangsbereich
Auswahl 0,2-1 V Ausgangsbereich
Auswahl 0-5 V Ausgangsbereich
Auswahl 1-5 V Ausgangsbereich
Auswahl 0-10 V Ausgangsbereich
Auswahl 2-10 V Ausgangsbereich
Auswahl 1-0,0 V Ausgangsbereich
Auswahl 1-0,2 V Ausgangsbereich
Auswahl 5-0 V Ausgangsbereich
Auswahl 5-1 V Ausgangsbereich
Auswahl 10-0 V Ausgangsbereich
Auswahl 10-2 V Ausgangsbereich
Einstellung Temperatur für Analogausgang LOW
Einstellung Temperatur für Analogausgang HIGH
Eingabe Passwort Einstellung
Eingabe Simulationsmodus
Prozesskalibrierung ausführen
Eingabe Display Setup
Memory Operationen Ausführen
Eingabe des Relais Verriegelungs-Konfiguration
Lade gespeicherte Konfiguration in das 4116
Speicher 4116 Konfiguration im 4501
Einstellung LCD Kontrast
Einstellung LCD Hintergrundbeleuchtung
Schreibe eine 6-Zeichen Geräte TAG Nummer

[48]

[49]
[50]
[51]
[52]
[53]

[54]
[55]
[56]
[57]
[58]
[59]
[60]
[61]
[62]
[63]

[64]
[65]

[66]
[67]

Analoge Ausgangswert wird in Zeile 3 angezeigt
Geräte TAG wird im Zeile 3 des Displays angezeigt
Kalibriere Input Low zum Prozesswert
Kalibriere Input High zum Prozesswert
Ermögliche Simulationsmodus
Setze den Eingangs- Simulationswert
Relaissimulation - benutze 1 und 2 um Relais 1 und 2
umzuschalten
Ermögliche Passwortschutz
Eingabe eines neuen Passworts
Einschalten der Schnelleinstellungs- Funktionalität
Relais Schaltpunkt - Drücke 3 zum speichern
Relais Schaltpunkt - Nur lesen
Wähle Sprache
Verwende Prozesskalibrierungswerte?
Eingabe des Wertes für den unteren Kalibrierungspunkt
Eingabe des Wertes für den oberen Kalibrierungspunkt
Auswahl CJC-Klemme (Zubehör)
Auswahl interner Temperatur Sensor
Einschalten der Verriegelungsfunktion?
Relais ist verriegelt - drücke 3 zum quittieren
Relais 1 ist verriegelt - drücke 1 zum entriegeln
Relais 2 ist verriegelt - drücke 2 zum entriegeln
Relais sind verriegelt - drücke 1 oder 2 zum entriegeln
von Relais 1 oder 2
Relais entriegeln? (wenn die Bedingungen es erlauben)
Eingabe Setup-Menü? (Verriegelte Relais können
entriegeln!)

126 127

Relais verriegelt

Ausschaltverzögerung

Einschaltverzögerung

Eingangs-

signal

Hysterese

Schaltpunkt

(steigend)

Zeit

Geschlossen

Offen

Relaiskontakt

(N.O.)

Entriegelung nicht möglich (Sollwert ist noch überschritten)

Entriegelung nicht möglich (Sollwert-Hysterese ist noch überschritten)

Entriegelung nicht möglich (Ausschaltverzögerung noch aktiv)

Entriegelung möglich (manuelle Deaktivierung)

Hysterese

Oberer

Schaltpunkt

Einschalt.-

verzögerung

Ausschalt-

verzögerung

Relais verriegelt

Relais verriegelt

Geschlossen

Offen

Relaiskontakt (N.O.)

Entriegelung nicht möglich (noch innerhalb des Fensters)

Entriegelung nicht möglich (noch innerh. der Hysterese)

Entriegelung nicht möglich (Ausschaltverz. noch aktiv)

Entriegelung möglich

Zeit

Fenster

Grafische Darstellung der Verriegelungsfunktion „Schaltpunkt“ Grafische Darstellung der Verriegelungsfunktion „Fenster“

Einschalt-

verzögerung

Ausschalt-

verzögerung

Hysterese

Unterer

Schaltpunkt

128

Graphische Abbildung der Relaisfunktion Sollwert

Graphische Abbildung der Relaisfunktion Fenster

t

Off N.C.

On N.C. On N.C.

101020

20

3030404050

50

606070

70

80809090100

100

0

Off N.O. Off N.O.

On N.O.

t

101020

20

3030404050

50

606070

70

80809090100

100

0

Off N.O. Off N.O.On N.O.

Off N.C.On N.C. On N.C.

RelaiseinheitenRelaiseinheiten

Sollwert = 50

Hysterese = 10

Hysterese = 10

Sollwert = 50

Relaisaktion: Steigend Relaisaktion: Fallend

1
2

On On On

Off OffOff Off Off Off

On On On

1
2

t

101020

20

3030404050

50

606070

70

80809090100

100

0

t

101020

20

3030404050

50

606070

70

80809090100

100

0

2

2 2

2

1 1 11

Relaiseinheiten

Obere Sollwert = 60

Hysterese = 5

Hysterese = 5

Untere Sollwert = 40

Relaisfunktion: Fenster (für steigendes Signal angezeigt)

Kontakt: Geschlossen im Fenster =
Kontakt: Geöffnet im Fenster =

Relaiseinheiten

Obere Sollwert = 60

Hysterese = 5

Hysterese = 5

Untere Sollwert = 40

Relaisfunktion: Fenster (für fallendes Signal angezeigt)

Kontakt: Geschlossen im Fenster =
Kontakt: Geöffnet im Fenster =

PR electronics A/S tilbyder et bredt program af analoge og digitale
signalbehandlingsmoduler til industriel automation. Programmet
består af Isolatorer, Displays, Ex-barrierer, Temperaturtransmittere,
Universaltransmittere mfl. Vi har modulerne, du kan stole på i selv
barske miljøer med elektrisk støj, vibrationer og temperaturudsving,
og alle produkter opfylder de strengeste internationale standarder.
Vores motto »Signals the Best« er indbegrebet af denne filosofi –
og din garanti for kvalitet.

PR electronics A/S offers a wide range of analogue and digital
signal conditioning modules for industrial automation. The product
range includes Isolators, Displays, Ex Interfaces, Temperature
Transmitters, and Universal Modules. You can trust our products
in the most extreme environments with electrical noise, vibrations
and temperature fluctuations, and all products comply with the
most exacting international standards. »Signals the Best« is the
epitome of our philosophy – and your guarantee for quality.

PR electronics A/S offre une large gamme de produits pour le
traite ment des signaux analogiques et numériques dans tous
les domaines industriels. La gamme de produits s’étend des
transmetteurs de température aux afficheurs, des isolateurs aux
interfaces SI, jusqu’aux modules universels. Vous pouvez compter
sur nos produits même dans les conditions d’utilisation sévères,
p.ex. bruit électrique, vibrations et fluctuations de température.
Tous nos produits sont conformes aux normes internationales les
plus strictes. Notre devise »SIGNALS the BEST« c’est notre ligne
de conduite - et pour vous l’assurance de la meilleure qualité.

PR electronics A/S verfügt über ein breites Produktprogramm
an analogen und digitalen Signalverarbeitungsmodule für die in­dustrielle Automatisierung. Dieses Programm umfasst Displays,
Temperaturtransmitter, Ex- und galvanische Signaltrenner, und
Universalgeräte. Sie können unsere Geräte auch unter extremen
Einsatzbedingungen wie elektrisches Rauschen, Erschütterungen
und Temperaturschwingungen vertrauen, und alle Produkte von
PR electronics werden in Überein stimmung mit den strengsten
internationalen Normen produziert. »Signals the Best« ist Ihre
Garantie für Qualität!

DK

UK

FR

DE

Head office

Denmark www.prelectronics.com
PR electronics A/S [email protected]
Lerbakken 10 tel. [phone]
DK-8410 Rønde fax [phone]

Subsidiaries

France
PR electronics Sarl
Zac du Chêne, Activillage
4, allée des Sorbiers
F-69673 Bron Cedex

Germany
PR electronics GmbH
Im Erlengrund 26
D-46149 Oberhausen

Italy
PR electronics S.r.l.
Via Giulietti 8
IT-20132 Milano

Spain
PR electronics S.L.
Avda. Meridiana 354, 9°

B

E-08027 Barcelona

Sweden
PR electronics AB
August Barks gata 6A
S-421 32 Västra Frölunda

UK
PR electronics UK Ltd
Middle Barn, Apuldram
Chichester
West Sussex, PO20 7FD

USA
PR electronics Inc
11225 West Bernardo Court
Suite A
San Diego, California 92127

[email protected]
tel. [phone]
fax [phone]

[email protected]
tel. [phone]
fax [phone]

[email protected]
tel. [phone]
fax [phone]

[email protected]
tel. [phone]
fax [phone]

[email protected]
tel. [phone]
fax [phone]

[email protected]
tel. [phone]
fax [phone]

[email protected]
tel. [phone]
fax [phone]
