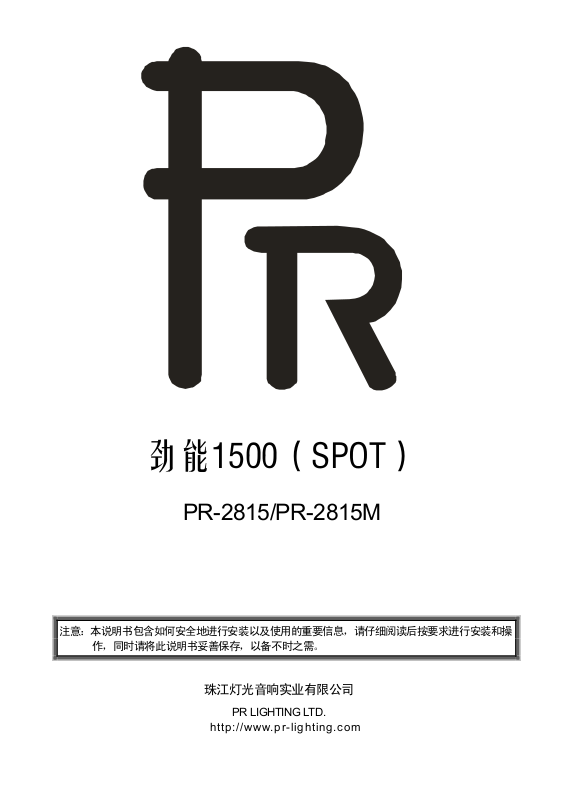

劲能1500（SPOT）
PR-2815/PR-2815M
注意：本说明书包含如何安全地进行安装以及使用的重要信息，请仔细阅读后按要求进行安装和操
作，同时请将此说明书妥善保存，以备不时之需。
珠江灯光音响实业有限公司
PR LIGHTING LTD.
http://www.pr-lighting.com
Page 2
目录
安全警告信息 3
灯具结构及安装 4
安装/更换灯泡 4
电源联接 5
控制信号的联接 5
DMX 回路插 6
灯具功能设置 6
灯具 DMX 起始地址设置 6
操作菜单 7
数显错误信息 10
更换图案片 10
DMX 通道表 11
控制面板 LED 显示信息说明 16
维护保养 16
润滑 16
灯具清洁 16
一般故障检修 16
主要技术参数 16
电路接线图 20
零部件订购代码 22
本产品在出厂时，性能完好，包装完整。所有使用者应严格遵守本说明书所陈述的警告事项和操作说明，任何
因误用而导致的损坏不在本公司保证之内，对忽视操作手册而导致的故障和问题亦不在经销商负责的范围内。
本手册如有技术改动，恕不另行通知。
随机附件
以下随机附件已随灯具一起包装，请注意检查核对：
名称 数量 单位 备注
G 型吊勾
XLR 信号线
保险绳
备用图案片
本说明书
Ω 型吊勾
2
1
2
4
1
2
个
条 带插头插座
条
片
本
个 选购件
2/24
Page 3
安全警告信息
收到灯具后，请拆封检查是否有因运输而导致的损坏。如出现运输而导致的损坏，请不要使用此灯具，并尽速
与经销商或制造商联系。
本产品适用于室内，其防护等级为 IP20。灯具应保持干燥，避免在潮湿、过热或多尘的环境下使用。防止灯
具接触到水等其他液体。
请不要将灯具直接安装在普通可燃物质表面上。
有资格的专业人员方可进行灯具的安装、操作和维修，并保证严格按本操作说明书所述规程操作。
灯具应安装在通风良好之处，与墙壁的距离保持在 50 厘米以上，同时请检查风扇和通风孔是否畅通无阻。
请勿将灯具直接投射在可燃物体上，灯具和被照射物体之间的距离请保持在 5 米以上。
不要直视灯具的光源（尤其对于癫痫病患者），以免对眼睛造成损伤！
请不要打开灯具自行维修。
进行电气部分连接的人员必须有相应的资格方可进行操作。
在安装前，请确认您所使用的电源电压和灯具所标识的电压相符。
应将每一台灯具正确接地，并按照相关的标准进行电气安装。
不要将本灯具连接到其他任何调光装置上。
请勿使用绝缘层已有损伤的电源线，同时不要将电源线搭接在其他导线上。当灯具不使用或进行清洁时，请拿
着电源线插头将电源线拔下，不要用力拔插或直接拖拽电源线。
保持灯泡清洁，请勿用手直接接触灯泡玻璃。
在灯具底部配有保险绳联接孔，基于安全的原因，请将随灯具配备的保险绳穿过保险绳联接孔进行辅助吊装。
本灯具使用的是放电泡，基于放电泡的特性，请在关闭灯具十五分钟等灯泡充分冷却后再进行重新启动。频繁
的开关会减少灯具和灯泡的寿命；间歇性的使用将提高灯泡及灯具的使用寿命。
未安装灯泡前请不要运行灯具。
5m
当防护罩或镜片严重划伤或破裂后需更换。
当灯泡损坏或寿命完结时需要更换灯泡。
工作 5 分钟后灯具外表面温度为 80℃，,灯具工作稳定后（恒温后）灯具外表面温度为 120℃。
本灯具内部没有用户可维修的任何部件。在开始操作灯具前，请检查所有的盖板（或外壳）是否已装好，螺丝
是否已可靠上紧。禁止在盖板（或外壳）打开的情况下使用灯具。
如您有任何疑问或建议，请及时与经销商或本公司联系。
重要：在进行任何安装、维修及清洁灯具前，请确认已将电源切断！
3/24
Page 4

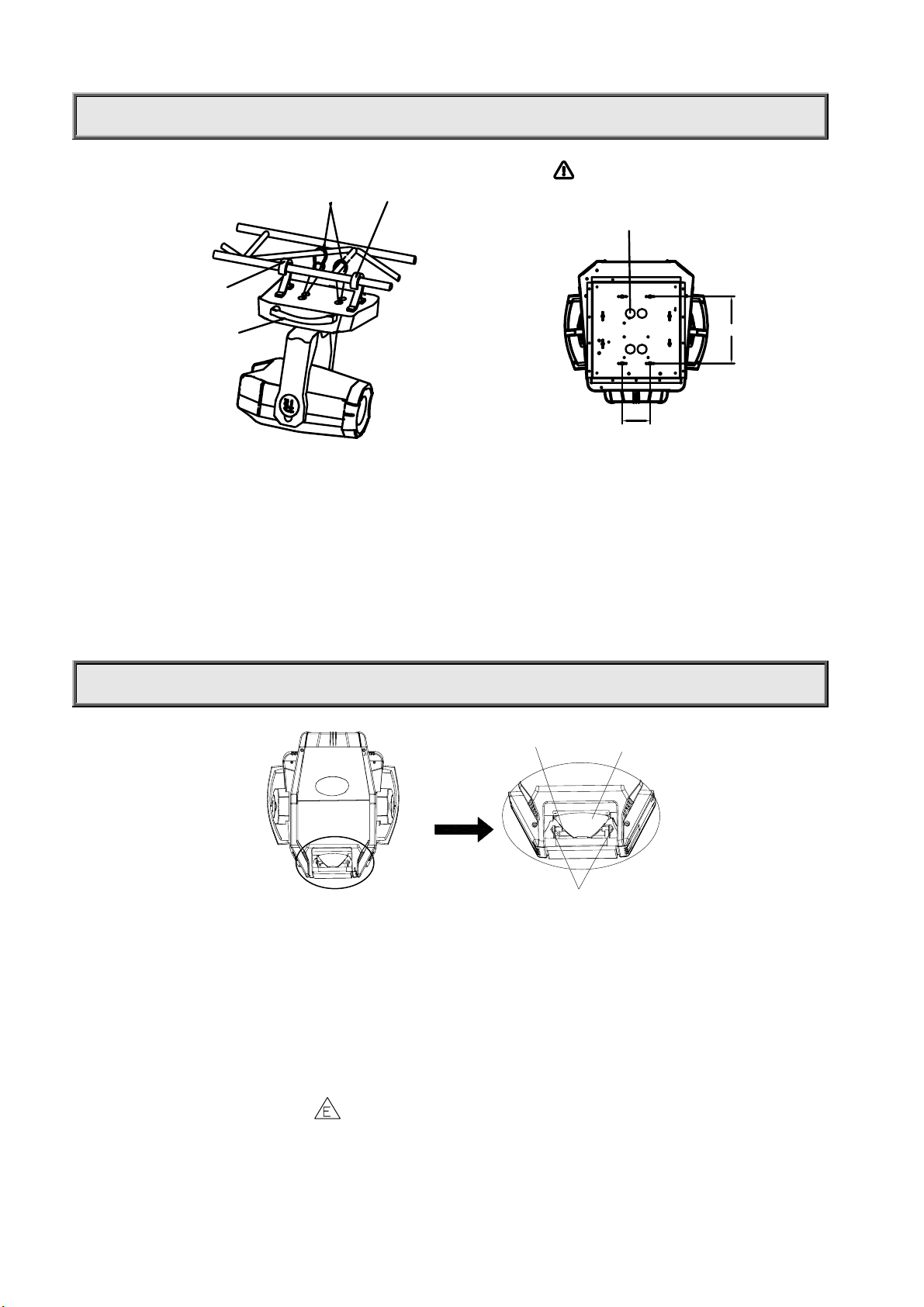

灯具结构及安装
警告
请把安全绳穿过四个
保险绳联接孔以确保安全
吊勾
保险绳
吊勾
把手
106
取出随机附带的 2 个吊勾和 2 条保险绳，用附在吊勾上的 4 个吊勾快速旋钮将 2 个吊勾安装在灯具底部，然后
将灯具用吊勾挂在固定支架上，旋紧吊勾锁螺栓固定整个灯具。请确认灯具安装稳固可靠，并保证所吊装的位置有
足够的强度承受灯具的重量。基于安全的理由，请按上图警告（标示在灯具底座底部）所示将随机配备的保险绳穿
过灯座底部的保险孔进行辅助吊装以确保安全。
257
警告：
1、第一次运行灯具前请打开灯具的 X 轴和 Y 轴的运输固定锁，以免损坏灯具。
2、吊勾仅在吊装灯具时使用。严禁将吊勾当作提手搬运灯具，搬运时请使用把手。
3、基于安全原因，请使用能承受灯具 10 倍重量的安全绳穿过灯具的保险孔进行辅助吊装。
安装/更换灯泡
灯泡
反光碗
两个灯泡螺母
安装/更换灯泡请前先锁定灯体的 Y 轴。
如上图所示，松开灯体上后盖板的 4 个快速安装螺丝，将其打开，你可以看到右图所示结构。
拧开两个灯泡螺母，取出旧灯泡。取出灯泡时，建议先取出一边。
装上新灯泡，拧紧两个灯泡螺母。注意：装新灯泡时手不可以直接接触灯泡的中间球形泡体，以免影响光效；
灯泡上有一个突起，装上时不能让突起挡住光路。
重新装上后盖板，拧紧 4 个快速安装螺丝。
注意：安装灯泡时，灯泡螺母的凸台面应朝两侧面安装。
重要：
本灯具使用的是带外部触发器（ ）的高压放电灯泡。当使用灯泡时请仔细阅读灯泡包装内的“使用指南”。
4/24
Page 5
电源联结
电源线联结按如下方法：
L（火线）=棕色线
E（地线）=黄/绿双色线
N（中线）=蓝色线
联接电源时请注意电源电压和频率须与灯具铭牌上所标注的电压和频率相符。当多台灯具同时使用时，建议每
台灯具的电源分别联接，这样可对每台灯具单独进行开 / 关控制。
重要：连接电源时必须将地线（黄／绿双色线）安全接地，电气安装必须符合所有相关标准。
控制信号的联结
灯具与控制器以及灯具与灯具之间的联接必须使用直径不小于 0.5 mm 的两芯带屏蔽导线。请用 3芯或 5芯（随
机附带）XLR 插头／座联接灯具的 DMX512 输出／入口。XLR 插头／座与导线之间的联接如上图中的列表所示。
必须注意的是，联接时 XLR 插头／座的 3 芯或 5 芯不能与内壳相接触以及芯与芯之间亦不能相接触。除了上图中
列表所示的联接方式外，XLR 插头／座与 XLR 控制线不能以任何其他方式联接。本产品接收国际标准 DMX512
（1990）控制信号。

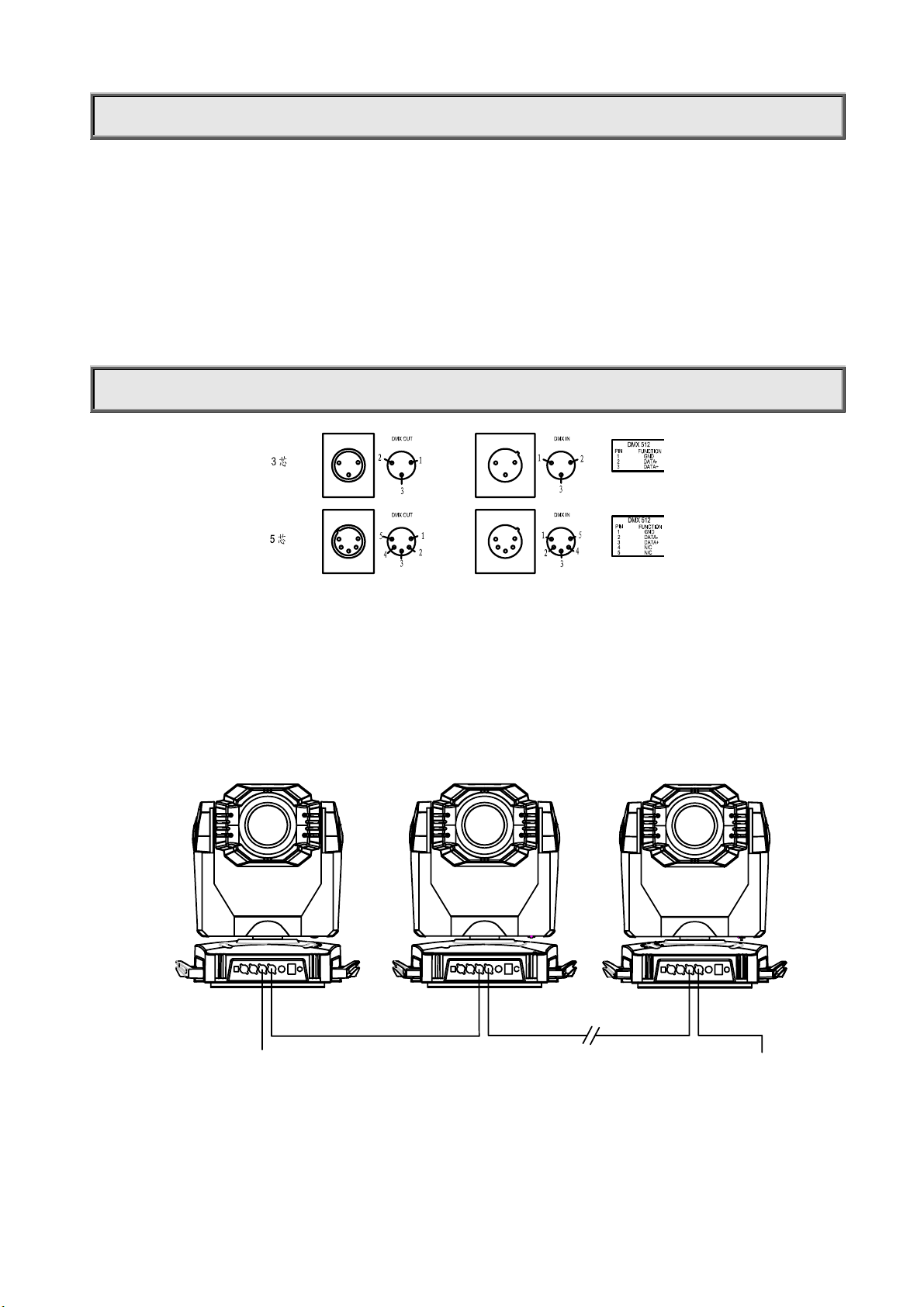

使用 XLR-XLR 控制线从控制器的 DMX 输出口连接到第一台从机的 DMX 输入口，并从第一台从机的 DMX
输出口连接到第二台从机的 DMX 输入口，依此类推，直至将所有的从机连接完毕，然后将回路插连接在最后一台
灯具的信号输出口即可完成控制器模式的连接。如下图所示：
DMX IN
DMX OUT
DMX IN
DMX OUT
DMX IN
DMX OUT
接控制器
5/24
接回路插
Page 6
DMX 回路插

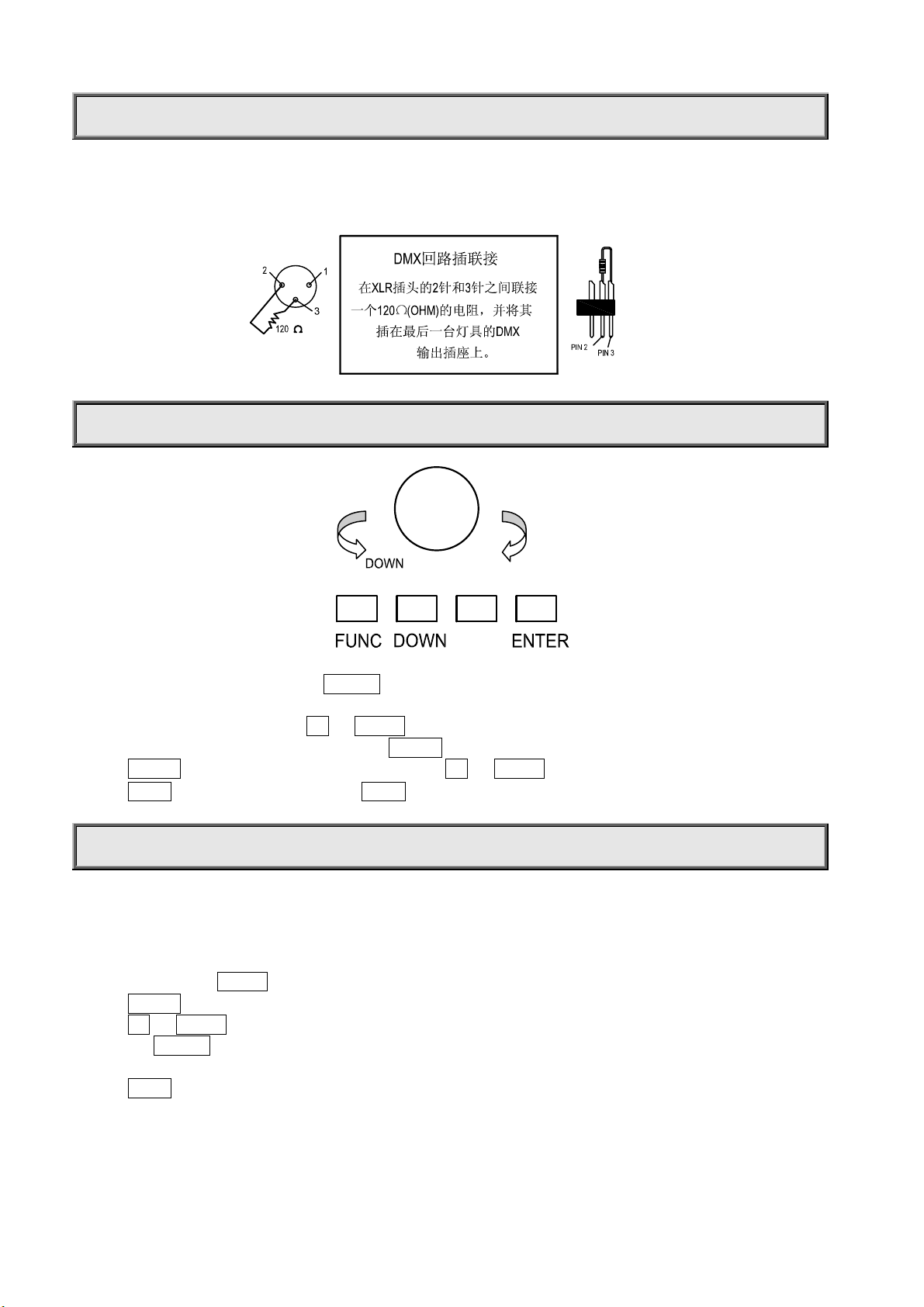

在“控制器模式”下，最后一台灯具的 DMX 输出口须连接 DMX 回路插。此回路插在“Canon（卡侬）”插头
的 2 针与 3 针之间联接了 1 个120Ω（OHM）左右的电阻（如下图所示）。将此回路插插在最后一台灯具的输出口
上，可有效地避免 DMX512 信号在传输过程中产生的噪音及反射现象。
灯具功能设置
编码器旋钮
UP
使用轻触式控制开关和 LCD 显示，可简单方便地设置地址码及功能码。
查看或修改灯具功能设置，按下 ENTER 键约 5 秒解锁后，数码显示屏将显示灯具的功能菜单。功能操作主菜
单中均有相对应的子菜单，每一项菜单均代表着灯具的特定功能，具体见下表所示。
设置或浏览灯具功能设置，按 UP 或 DOWN 键。也可左右旋转编码器旋钮，往顺时针方向旋转表示 UP，往
逆时针方向旋转表示 DOWN，按下旋钮和按下 ENTER 键都表示确认。
按 ENTER 键保存您所作的修改或进入子菜单，按 UP 或 DOWN 键可对数值进行修改（增减数值）。
按 FUNC 键回到上一级菜单。如不按 FUNC 键，则系统自动返回到显示状态。
UP
灯具 DMX 起始地址设置
使用控制器控制多台灯具时，每台灯具均须设置 DMX 起始地址，用以接收控制器发出的信号并正确做出反应。
本产品共有 3 种控制模式，分别为标准模式、扩展模式和精简模式。在此以标准模式为例：产品共有 29 个通道，
则第一台灯具的 DMX 起始地址设置为 001，第二台为 030，第三台为 059，第四台为 088，等等，依次类推。
打开灯具，按住
按 ENTER 键，显示 DMX 地址码；
按 UP 或 DOWN 键便可得到设定数值；
然后按 ENTER 键进行确认，此时绿灯会闪烁一下，表示灯具已自动储存此起始地址，下次通电时将显示您保
存的最新设置值。
按 FUNC 键退回到上一级菜单。
ENTER 键5 秒以上给操作面板解锁；
6/24
Page 7
一级菜单 二级菜单 三级菜单 四级菜单
专业版摇头灯系列
珠江灯光
XL 1500
DMX 地址
复位
参数设置
选项设置
操作菜单
DMX 地址=001
精简模式 DMX 地址 001-489
标准模式 DMX 地址 001-484
扩展模式 DMX 地址 001-476
复位
是否确定复位？
DMX 模式
灯泡控制
DMX 信号故障
出厂灯具设置
（同时按下 UP、DOWN 和ENTER
键进入下一级菜单）
颜色旋转
固定图案旋转
DMX 模式
标准模式
DMX 模式
扩展模式
DMX 模式
精简模式
灯泡控制
控制通道控制
灯泡控制
电源控制
灯泡控制
DMX 信号控制
DMX 信号有故障时
设备关闭
DMX 信号有故障时
设备保持最后状态
灯具类型
（警告：不允许设置为其他类
型的灯具，否则会造成灯具故
障！）
颜色旋转
步进方式
颜色旋转
线形方式
固定图案旋转
步进方式
灯具类型设为
XL 575
灯具类型设为
XL 1200 FS
灯具类型设为
XL 1200 Wash
灯具类型设为
XL 1200
灯具类型设为
XL 1200S
灯具类型设为
XL 700 Wash
灯具类型设为
XL 700
灯具类型设为
XL 1500
灯具类型设为
XL 1500 Wash
灯具类型设为
XL 1500 FS
灯具类型设为
XL 1800
7/24
Page 8
显示设置
固定图案旋转
线形方式
X 轴控制反向
X 轴控制反向
Y 轴控制反向
XY 轴调转
调光通道反向
光圈通道反向
变焦通道反向
CMY 通道反向
CTO 通道反向
默认设置
显示模式
显示屏幕亮度
显示屏对比度
语言选择 操作界面语言设为
8/24
（1-36，默认值为 16）
关闭
X 轴控制反向
打开
Y 轴控制反向
关闭
Y 轴控制反向
打开
XY 轴调转
关闭
XY 轴调转
打开
调光通道反向
关闭
调光通道反向
打开
光圈通道反向
关闭
光圈通道反向
打开
变焦通道反向
关闭
变焦通道反向
打开
CMY 通道反向
关闭
CMY 通道反向
打开
CTO 通道反向
关闭
CTO 通道反向
打开
默认设置
关闭
默认设置
恢复默认设置
显示屏幕
保持点亮状态
显示屏幕
延时关闭
显示屏幕亮度最暗
显示屏幕亮度 1
显示屏幕亮度 2
显示屏幕亮度 3
显示屏幕亮度 4
显示屏幕亮度 5
显示屏幕亮度 6
显示屏幕亮度 7
显示屏幕亮度 8
显示屏幕亮度 9
显示屏幕亮度最亮
显示屏对比度为 XX
Page 9
英文
信息
测试模式
灯泡手动控制
操作界面语言设为
简体中文
灯泡使用时间 灯泡已使用时间为 XX
灯具使用时间 灯具已使用时间为 XX
主控制板 主控制板温度为 XX ℃
电机驱动板一 电机驱动板一温度为 XX ℃
电机驱动板二 电机驱动板二温度为 XX ℃
温度
软件版本
显示通道数值
电子身份证号
RDM 设备标签
调试模式
自检模式
灯泡状态
点亮灯泡
关闭灯泡
电机驱动板三 电机驱动板三温度为 XX ℃
电机驱动板四 电机驱动板四温度为 XX ℃
XY 轴驱动板 XY 轴驱动板温度为 XX ℃
灯头 灯头温度为 XX ℃
主控制板 主控制板版本 X.X.X
电机驱动板一 电机驱动板一 X.X.X
电机驱动板二 电机驱动板二 X.X.X
电机驱动板三 电机驱动板三 X.X.X
电机驱动板四 电机驱动板四 X.X.X
XY 轴驱动板 XY 轴驱动板 X.X.X
电源控制 电源板 X.X.X
通道数值
1＝0
电子身份证号=
************
RDM 设备标签
ANSI E1.20 RDM
Version
调试模式
关闭
调试模式
打开
自检模式
关闭
自检模式
打开
状态＝XXX
控制＝X
灯泡使用时间清零
是否确定清零？
9/24
Page 10
数显错误信息
控制系统可对灯具复位过程中出现的错误进行检测，并显示以下信息：
Sensor Err S1-M1
表示颜色盘（1# 驱动板电机 1）错误
Sensor Err S1-M2
Sensor Err S1-M3
Sensor Err S1-M4
Sensor Err S1-M5
Sensor Err S2-M3
Sensor Err S2-M4
Sensor Err S2-M5
Sensor Err S3-M1
Sensor Err S3-M2
Sensor Err S3-M3
Sensor Err S3-M4
Sensor Err S3-M5
Sensor Err S3-M6
Sensor Err S4-M1
表示降色温片（1# 驱动板电机 2）错误
表示 CYM-青色（1# 驱动板电机 3）错误
表示 CYM-黄色（1# 驱动板电机 4）错误
表示 CYM-品红色（1# 驱动板电机 5）错误
表示固定图案盘（2#驱动板电机 3）错误
表示旋转图案盘 1（2#驱动板电机 4）错误
表示自转图案盘 1（2#驱动板电机 5）错误
表示旋转图案盘 2（3#驱动板电机 1）错误
表示自转图案盘 2（3#驱动板电机 2）错误
表示棱镜（3# 驱动板电机 3）错误
表示棱镜自转（3#驱动板电机 4）错误
表示调焦（3#驱动板电机 5）错误
表示变焦（3#驱动板电机 6）错误
表示效果盘（4#驱动板电机 1）错误

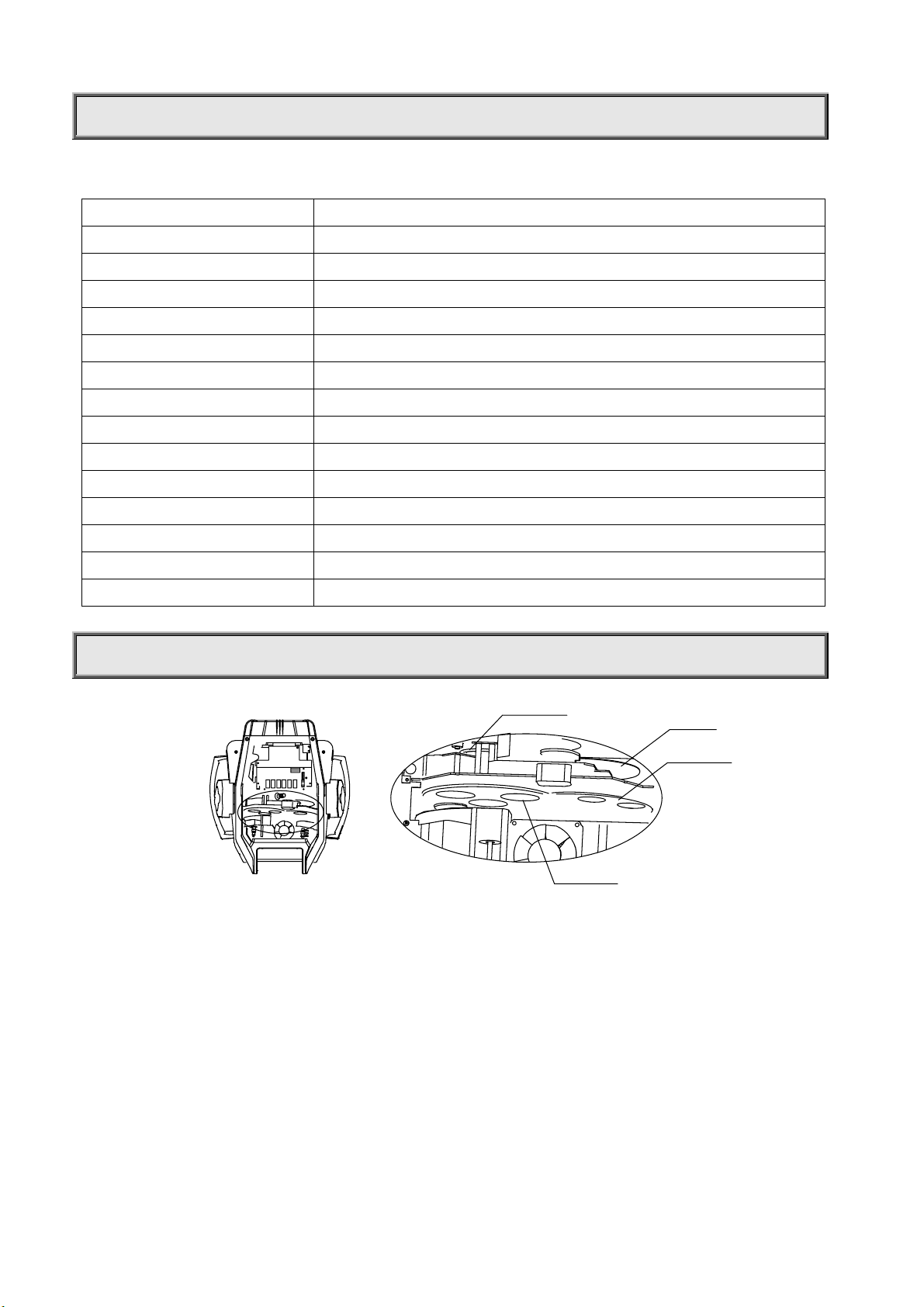

更换图案片
棱镜/柔光盘
效果盘
固定图案盘
锁定灯具 Y 轴，松开上盖的 6 颗快速安装螺丝，打开上盖，你会看到如上图所示结构；
对于固定图案片的更换，可直接用手指挑起弹簧片；然后小心的取出图案片；装上新图案片。
对于旋转图案片：可直接用手取出图案自转轮；取下图案片弹簧并取出图案片。把新的图案片放入自转轮内，
装上弹簧，确认已把弹簧装入自转轮内的窄端，即自转轮的内圈，然后把它压平。最后，先用适当工具挑起压簧弹
片，再用另一只手协助把自转齿轮放回原位。
旋转图案盘
注意：手不可直接接触玻璃图案片，必须有干净柔软的纸或布垫在手和玻璃片之间。
装上灯具上盖，拧紧 6 个快速安装螺丝。
松开灯具 Y 轴。
10/24
Page 11
DMX 通道表
精简模式 标准模式 扩展模式 内容 DMX 值 控制内容描述
000-010 遮光
1 1 1
2 2 2
3
3 3 4
4 4 5
6
5 5 7
8
Dimmer Fine
CYM 宏指令
CYM Macro
CYM-Cyan Fine
CYM-Yellow
CYM-Yellow
频闪
Strobe
调光
Dimmer
16 位调光
青色
CYM-Cyan
16 位青色
黄色
16 位黄色
Fine
011-025 开光
026-225 频闪速度由慢到快
226-255 开光
000-007 遮光
008-255 由暗至亮线性调光（0-100%）
000-255 调光 16 位精度微调
000-016 白光
017-035 黄色＋品红色＝红色
036-054 黄色
055-073 黄色＋青色＝绿色
074-092 青色
093-110 青色＋品红色＝蓝色
111-128 品红色
129-255 CYM 混色变换效果速度由慢到快
000-255 青色由浅至深线性调节
000-255 青色 16 位精度微调
000-255 黄色由浅至深线性调节
000-255 黄色 16 位精度微调
6 6 9
10
7 7 11
12
8 8 13
CYM 品红色
CYM-Magenta
16 位品红色
CYM-Magenta
16 位降色温片
Colour Wheel
Fine
降色温片
CTO
CTO Fine
色片盘
11/24
000-255 品红色由浅至深线性调节
000-255 品红色 16 位精度微调
000-255
000-255
000-016 白光
017-024 白光/色片 1
025-032 色片 1
033-040 色片 1/色片 2
041-048 色片 2
049-056 色片 2/色片 3
057-064 色片 3
065-072 色片 3/色片 4
073-080 色片 4
081-088 色片 4/色片 5
色温由高至低线性调节
色温 16 位精度微调
Page 12
9 9 14
15
10 10 16
光圈
Iris
16 位光圈
Iris Fine
固定图案盘
Fixed Gobo
Wheel
089-096 色片 5
097-104 色片 5/色片 6
105-112 色片 6
113-120 色片 6/色片 7
121-127 白光
128-133 正向彩虹效果，速度 1（最慢）
134-139 正向彩虹效果，速度 2
140-145 正向彩虹效果，速度 3
146-151 正向彩虹效果，速度 4
152-157 正向彩虹效果，速度 5
158-163 正向彩虹效果，速度 6
164-169 正向彩虹效果，速度 7
170-175 正向彩虹效果，速度 8
176-181 正向彩虹效果，速度 9
182-187 正向彩虹效果，速度 10
188-195 停止旋转于当前位置
196-201 反向彩虹效果，速度 1（最慢）
202-207 反向彩虹效果，速度 2
208-213 反向彩虹效果，速度 3
214-219 反向彩虹效果，速度 4
220-225 反向彩虹效果，速度 5
226-231 反向彩虹效果，速度 6
232-237 反向彩虹效果，速度 7
238-243 反向彩虹效果，速度 8
244-249 反向彩虹效果，速度 9
250-255 反向彩虹效果，速度 10
000-135 由大至小线性调节
136-231 光圈宏指令
232-255 最小光圈
000-255 光圈 16 位精度微调
000-016 白光
017-032 图案 1
033-048 图案 2
049-064 图案 3
065-080 图案 4
081-096 图案 5
097-112 图案 6
113-127 图案 7
128-132 反向流动效果，速度 1（最慢速度）
133-135 反向流动效果，速度 2
136-138 反向流动效果，速度 3
139-141 反向流动效果，速度 4
142-144 反向流动效果，速度 5
145-147 反向流动效果，速度 6
148-150 反向流动效果，速度 7（最快速度）
151-153 正向流动效果，速度 1（最慢速度）
154-156 正向流动效果，速度 2
157-159 正向流动效果，速度 3
12/24
Page 13
自转图案盘 1
11 11 17
Rotating Gobo
Wheel 1
160-162 正向流动效果，速度 4
163-165 正向流动效果，速度 5
166-168 正向流动效果，速度 6
169-171 正向流动效果，速度 7（最快速度）
172-174 图案 1 抖动效果，速度 1（最慢速度）
175-177 图案 1 抖动效果，速度 2
178-180 图案 1 抖动效果，速度 3
181-183 图案 1 抖动效果，速度 4（最快速度）
184-186 图案 2 抖动效果，速度 1（最慢速度）
187-189 图案 2 抖动效果，速度 2
190-192 图案 2 抖动效果，速度 3
193-195 图案 2 抖动效果，速度 4（最快速度）
196-198 图案 3 抖动效果，速度 1（最慢速度）
199-201 图案 3 抖动效果，速度 2
202-204 图案 3 抖动效果，速度 3
205-207 图案 3 抖动效果，速度 4（最快速度）
208-210 图案 4 抖动效果，速度 1（最慢速度）
211-213 图案 4 抖动效果，速度 2
214-216 图案 4 抖动效果，速度 3
217-219 图案 4 抖动效果，速度 4（最快速度）
220-222 图案 5 抖动效果，速度 1（最慢速度）
223-225 图案 5 抖动效果，速度 2
226-228 图案 5 抖动效果，速度 3
229-231 图案 5 抖动效果，速度 4（最快速度）
232-234 图案 6 抖动效果，速度 1（最慢速度）
235-237 图案 6 抖动效果，速度 2
238-240 图案 6 抖动效果，速度 3
241-243 图案 6 抖动效果，速度 4（最快速度）
244-246 图案 7 抖动效果，速度 1（最慢速度）
247-249 图案 7 抖动效果，速度 2
250-252 图案 7 抖动效果，速度 3
253-255 图案 7 抖动效果，速度 4（最快速度）
000-021 白光
022-042 图案 1
043-064 图案 2
065-085 图案 3
086-106 图案 4
107-127 图案 5
128-134 正向流动效果，速度 1（最慢速度）
135-142 正向流动效果，速度 2
143-149 正向流动效果，速度 3
150-156 正向流动效果，速度 4（最快速度）
157-163 反向流动效果，速度 1（最慢速度）
164-170 反向流动效果，速度 2
171-177 反向流动效果，速度 3
178-184 反向流动效果，速度 4（最快速度）
185-191 图案 1 慢速度抖动
192-198 图案 1 快速度抖动
199-205 图案 2 慢速度抖动
206-212 图案 2 快速度抖动
213-219 图案 3 慢速度抖动
220-226 图案 3 快速度抖动
227-233 图案 4 慢速度抖动
13/24
Page 14
12 12 18
图案自转 1
Gobo rotation 1
16 位图案自转 1
13 19
Gobo rotation 1
自转图案盘 2
13 14 20
14 15 21
Rotating Gobo
图案自转 2
Gobo rotation 2
16 位图案自转 2
16 22
15 17 23
16 18 24
Gobo rotation 2
Prism / Frost
Prism rotation
Fine
Wheel 2
Fine
棱镜/柔光
棱镜自转
234-240 图案 4 快速度抖动
241-247 图案 5 慢速度抖动
248-255 图案 5 快速度抖动
000-128 图案索引（0～540 度）
129-188 正向自转（速度由慢至快）
189-195 停止转动
196-255 反向自转（速度由慢至快）
000-255 图案自转 16 位精度微调
000-021 白光
022-042 图案 1
043-064 图案 2
065-085 图案 3
086-106 图案 4
107-127 图案 5
128-134 正向流动效果，速度 1（最慢速度）
135-142 正向流动效果，速度 2
143-149 正向流动效果，速度 3
150-156 正向流动效果，速度 4（最快速度）
157-163 反向流动效果，速度 1（最慢速度）
164-170 反向流动效果，速度 2
171-177 反向流动效果，速度 3
178-184 反向流动效果，速度 4（最快速度）
185-191 图案 1 慢速度抖动
192-198 图案 1 快速度抖动
199-205 图案 2 慢速度抖动
206-212 图案 2 快速度抖动
213-219 图案 3 慢速度抖动
220-226 图案 3 快速度抖动
227-233 图案 4 慢速度抖动
234-240 图案 4 快速度抖动
241-247 图案 5 慢速度抖动
248-255 图案 5 快速度抖动
000-128 图案索引（0～540 度）
129-188 正向自转（速度由慢至快）
189-195 停止转动
196-255 反向自转（速度由慢至快）
000-255 图案自转 16 位精度微调
000-143 柔光由浅至深线性变化
144-200 棱镜 1
201-255 棱镜 2
000-120 索引（0～540 度）
121-127 反向自转，速度 1（最慢速度）
128-135 反向自转，速度 2
136-143 反向自转，速度 3
144-151 反向自转，速度 4
152-159 反向自转，速度 5
160-167 反向自转，速度 6
168-175 反向自转，速度 7
176-183 反向自转，速度 8（最快速度）
14/24
Page 15
184-191 停止自转
192-199 正向自转，速度 1（最慢速度）
200-207 正向自转，速度 2
208-215 正向自转，速度 3
216-223 正向自转，速度 4
224-231 正向自转，速度 5
232-239 正向自转，速度 6
240-247 正向自转，速度 7
248-255 正向自转，速度 8（最快速度）
17 19 25
18 20 26
19 21 27
28
20 22 29
30
21 23 31
22 24 32
25 33
23 26 34
27 35
28 36
24 29 37
Effect Wheel
Effect Wheel
效果盘
效果盘旋转
Rotation
调焦
Focus
16 位调焦
Focus Fine
变焦
Zoom
16 位变焦
Zoom Fine
角度镜
Beam Angle
Lens
X 轴
Pan
16 位 X 轴
Pan Fine
Y 轴
Tilt
16 位 Y 轴
Tilt Fine
XY 轴速度
Pan & Tilt
speed
控制功能
Control
000-020 白光
021-255 效果盘进入
000-125 正向旋转，速度由慢至快
126-141 停止旋转
142-255 反向旋转，速度由慢至快
000-255 线性调焦
000-255 调焦 16 位精度微调
000-255 光斑角度由最大至最小线性调节
000-255 变焦 16 位精度微调
000-020 无角度镜
021-255 切入角度镜
000-255 X 轴旋转
000-255 X 轴 16 位精度旋转
000-255 Y 轴旋转
000-255 Y 轴 16 位精度旋转
000-255 XY 轴速度由快至慢
000-047 保留
048-080 复位
081-112 保留
113-144 关灯泡（停留 10 秒）
145-168 保留
169-200 镇流器功率降低 50%
201-223 保留
224-255 开灯泡
备注：
在使用以上控制模式中的最后一个通道进行灯泡开/关功能操作时，当关闭灯泡后，请勿尝试立即将推杆推到
224-255 范围内点亮灯泡或将推杆推到此范围内等候灯泡冷却，在此两种情况下，系统均不会响应开启灯泡的指令。
如要重新开启灯泡，正确的操作次序是：关闭灯泡---等候灯泡冷却---推动推杆重新开启灯泡。
15/24
Page 16
控制面板 LED 显示信息说明
点亮 DMX 信号 OK
绿色 LED 指示灯
黄色 LED 指示灯 点亮 设置操作面板过程中
蓝色 LED 指示灯 点亮 电源
红/绿色 LED 指示灯
熄灭 无 DMX 信号
闪烁 DMX 信号错误
红色 设置为灯具运行自检程序时
绿色 保留
维护保养
当镜头有破裂等其他损坏时，应及时更换。当灯泡有变形损坏时也应即时更换。当灯光亮度明显下降时，灯泡
可能已到使用期限，应及时更换，老化的灯泡有爆裂的危险。当灯具无法启动时，请检查灯具电源保险丝有无烧断，
如烧断，装上相应规格保险丝即可。注意必须使用相同规格的保险丝。灯具装有过热保护装置，当过热时保护装置
会自动切断电源，当发生此种情况时，请检查风扇是否正常运转，风扇及风扇网是否有灰尘堵塞，找出故障检修后
再启动灯具。但需注意，
有资格的技术人员方可进行维修工作。
润滑
为了保持图案片的平滑旋转及调焦透镜的平滑运动，建议每两个月给旋转图案的小轴承及调焦透镜的 2 条导轨
润滑一次。应采用优良且耐高温的润滑脂。
灯具清洁
为保证灯具可靠地使用，保持灯具的清洁是十分必要的。冷却风扇应每 15 天清洁一次。内外部光学镜头、反
射镜以及镀膜滤色片的清洁必须周期性地进行，以优化光效输出。
不要使用任何含有化学成分的溶剂清洁镀
膜滤色片。
清洁次数视灯具的操作频度和周围的使用环境而定。清洁时用软布和一般的玻璃清洁产品进行清洁，建议至少
每 20 天清洁外部光学系统一次，至少每 30／60 天清洁内部光学系统一次。
请勿用酒精等有机溶剂擦拭灯具外壳，以免造成损坏。
一般故障检修
故障描述 采取对策
灯具无法正常启动
灯具能正常发光，但不受控制器控制
灯具工作时时断时续 ¾ 检查风扇是否正常工作，灰尘是否堵塞风扇及风扇网
光线暗淡，亮度明显下降
光束不纯（有晕圈） ¾ 清洁灯泡、透镜等部件的灰尘及油污
光束失真严重
¾ 检查电源保险丝是否烧断
¾ 检查灯泡是否完好
¾ 检查灯具的 DMX 起始地址设置是否正确
¾ 检查 XLR 信号线是否损坏
¾ 检查灯泡是否已到使用期限
¾ 检查内外部光学系统是否清洁
¾ 检查透镜是否破裂
¾ 清洁透镜灰尘或油污
16/24
Page 17
主要技术参数
输入电压：
电子镇流器版本（PR-2815）： 200V/220V/230V/240V AC，50/60Hz
电感镇流器版本(PR-2815M)： 220V/230V AC，50/60Hz
可选电压： 200V/240V AC，50/60Hz
额定功率：
电子镇流器版本： 1800W@220V
电感镇流器版本： 1900W@220V
灯泡规格：
OSRAM HTI 1500 W/D7/60
色温 6000°K
灯座 SFc10-4，双端
额定寿命 750 小时
或
PHILIPS MSR Gold 1510 SA DE
色温 5800°K
灯座 SFc10-4，双端
额定寿命 750 小时
颜色：
CYM 线性混色系统，具宏指令功能
1 个颜色盘：6 个颜色+白光
半色效果，可变速双向彩虹效果
步进/线性转换颜色可选
色温校正：
0-100％线性降色温系统
图案：
2 个旋转图案盘：每组有 5 个可换图案片＋白光，可安装玻璃图案片和金属图案片
可双向变速旋转，具有索引功能，变速抖动效果、双向变速流动效果
1 个固定图案盘：7 个可换图案片+白光
具有变速抖动效果、双向变速流动效果
图案外径尺寸：36.3mm
图案有效尺寸：31.5mm
棱镜/柔光盘：
1 个梯度镜，1 个三棱镜，可双向变速旋转，具索引功能。
柔光 0-100%线性调节
17/24
Page 18
效果盘：
1 个可更换式图案效果盘，双向变速旋转
调焦：
DMX 线性调焦
调光：
0-100%线性调节
光圈
5-100%线性调节
具宏指令
频闪：
双片式频闪，0.3-12 次/秒
旋转角度：
水平方向 540°，垂直方向 270°；具自动回位功能
光束角度：
线性变焦 9°～37°，定焦扩展至 40°，44°可选（具有 16Bit 精度调节）
控制方式：
国际标准 DMX512 信号，3 芯、5 芯 DMX512 接口
RDM 控制协议
精简模式 24 个通道，标准模式 29 个通道，扩展模式 37 个通道（40 个通道可选）
自检模式
其他功能：
水平、垂直速度可调
显示灯具、灯泡使用时间
LCD 中英文双语菜单，亮度、对比度可调
镇流器自动节能
传感器故障诊断系统
内置可充电式电池，不联结电源即可进行操作面板的设置
输入信号隔离保护功能
便于维护的模块化结构
网卡接口
外壳及防护等级：
耐高温工程塑胶，IP20
可选电动防水罩，通过 DMX 连接可以控制闭合防水系统，防水等级可达 IP44
18/24
Page 19
重量：
电子镇流器版本(PR-2815)： 35kg
电感镇流器版本(PR-2815M)： 49 kg

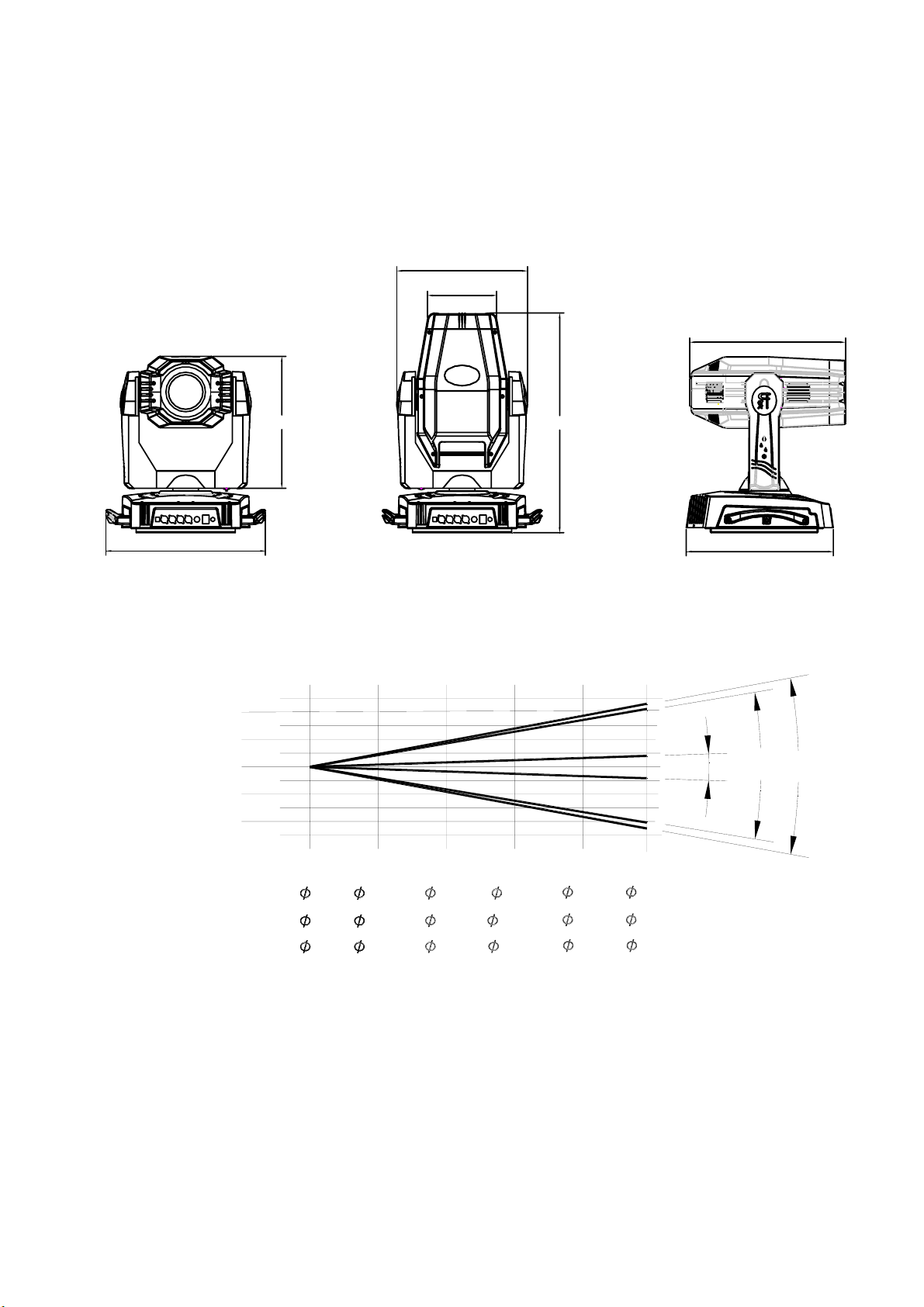

外形尺寸：
见下图
448
238
535
548
光效图：
9° DIAMETER (m)
453
40°
（
37°
（
9° （lux
10m
8m
4m
0m
4m
8m
DISTANCE (m)
6m
2m
2m
6m
10m
lux
lux
）
）
0
）
755
505
4806 5341201 300 192
6944
49170
5
0
1.06
10
2.11
7721736 434 278
15
3.17
307312292 5463
4.22
1967
2520
5.28
9°
37°
40°
37° DIAMETER (m)
40° DIAMETER (m)
0
0
2.85
3.32
5.70
6.63
8.54
9.95
11.39
13.27
14.24
16.59
19/24
Page 20

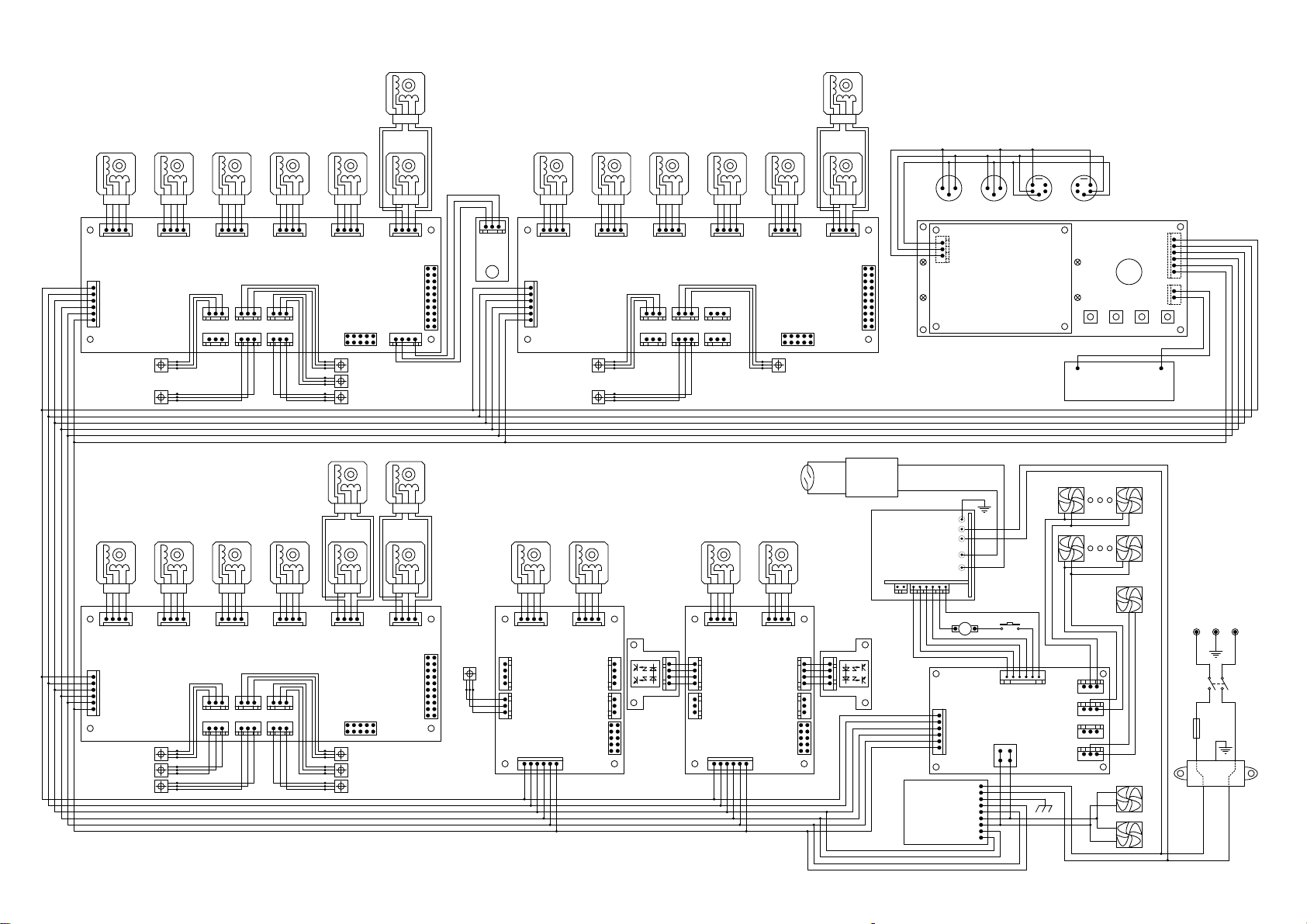

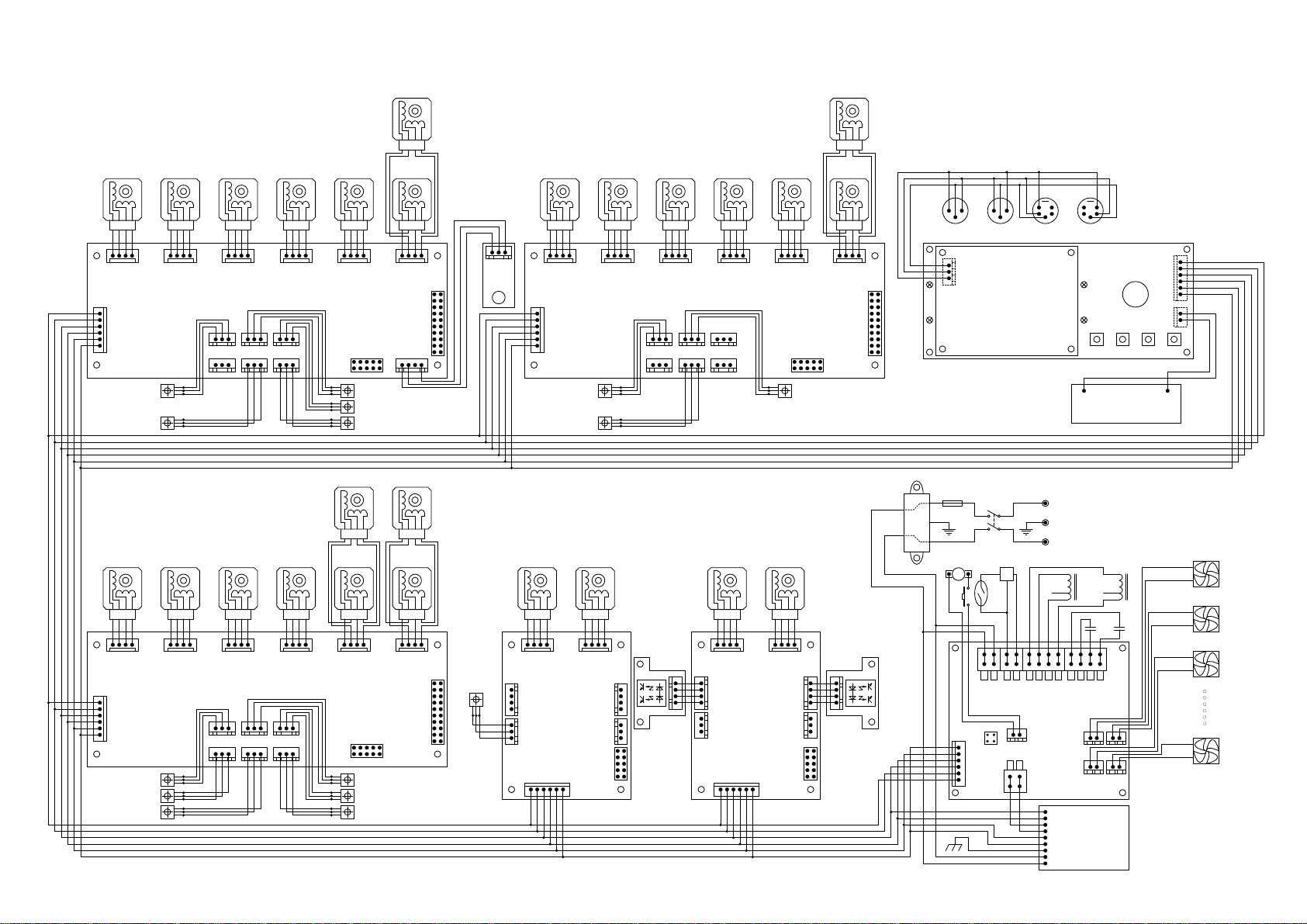

M1-6A
DIMMER
View side of no axletree
M1-1
COLOUR
View side of no axletree
ABC
D
ABC
D
M1-2
CTO
View side of no axletree
ABC
D
ABC
D
M1-3
CYAN
View side of no axletree
ABC
D
ABC
D
M1-4
YELLOW
View side of no axletree
ABC
D
ABC
D
M1-5
MAGENTA
View side of no axletree
M1-6B
DIMMER
View side of no axletree
ABC
D
ABC
D
MOTOR1 MOTOR2 MOTOR3 MOTOR4 MOTOR5 MOTOR6
SLAVE #1 PCB
DMX-SENS2
DMX-SENS1
VCC
VCC
GND
GND
HALL 1-5
View of mark side
HALL 1-4
View of mark side
VGS
VGS VGS
SENS1
SENS3
SENS5
SENS6
VGS VGSVGS VGS VGS VGS
SENS4
SENS2
HALL 1-3
View of mark side
HALL 1-1
View of mark side
HALL 1-2
View of mark side
M2-6A
STROBE
View side of no axletree
ABC
ABC
ABC
D
D
M2-6B
STROBE
View side of no axl etree
D
D
ABC
1
51
5
ABC
ABC
12
3
DMX-IN DMX-OUT
DATA+
DATAGND
LED1
FEMALE FEMALEMALEMALE
LCD DISPLAY
12
3
2
DMX-IN DMX-OUT
LED4
234
4
3
LED2LED3
FUNCTIONDOWN UP ENTER
+-
Battery
DMX-SENS2
DMX-SENS1
VCC
VCC
GND
GND
DC6V
GND
ABC
D
ABC
D
M2-1
ANGLE
View side of no axletree
ABC
D
ABC
D
VSG
MOTOR1 MOTOR2 MOTOR3 MOTOR4 MOTOR5 MOTOR6
M2-2
IRIS
View side of no axletree
ABC
D
ABC
D
M2-3
FIXED GOBOS
View side of no axletree
ABC
D
ABC
D
M2-4
ROTATING-GOBO 1
View side of no axletree
ABC
D
ABC
D
M2-5
GOBO 1 ROTATING
View side of no axletree
D
ABC
D
D
D
ABC
SLAVE #2 PCB
DMX-SENS2
DMX-SENS1
VCC
VCC
GND
SSG
V
GND
HALL 2-5
View of mark side
HALL 2-4
View of mark side
SENS5
SENS6
VGSVGS VGS
SENS1
SENS3
SENS2
SENS4
HALL 2-3
View of mark side
M3-6A
ZOOM
View side of no axletree
ABC
D
ABC
D
M3-6B
ZOOM
View side of no axletree
ABC
D
ABC
D
M3-1
ROTATING-GOBO 2
View side of no axletree
ABC
D
ABC
D
M3-2
GOBO 2 ROTATING
View side of no axletree
ABC
D
ABC
D
M3-3
PRISM
View side of no axletree
ABC
D
ABC
D
M3-4
PRISM ROTATING
View side of no axletree
ABC
D
ABC
D
M3-5A
FOCUS
View side of no axletree
M3-5B
FOCUS
View side of no axletree
MOTOR1 MOTOR2 MOTOR3 MOTOR4 MOTOR5 MOTOR6
SLAVE #3 PCB
DMX-SENS2
DMX-SENS1
VCC
VCC
GND
GND
HALL 3-5
View of mark side
HALL 3-6
View of mark side
HALL 3-4
View of mark side
VGSVGS VGS
SENS1
SENS3
SENS5
SENS6
VGS VGS VGS
SENS4
SENS2
HALL 3-3
View of mark side
HALL 3-1
View of mark side
HALL 3-2
View of mark side
LAMP
ABC
D
ABC
D
M4-1
EFFECT
View side of no axletree
M4-2
EFFECT ROTATION
View side of no axletree
J1
PAN
View side of no axletree
J2
TILT
View side of no axletree
IGNITOR
ELECTRONIC
BALLAST
GROUND
HEAD FAN 1 HEAD FAN n
N
L
HEAD FAN 1 HEAD FAN n
TO IGNITOR
ABC
D
ABC
D
ABC
D
ABC
D
PAN TILT
HALL 4-1
View of mark side
G
S2
S1
V
SLAVE #4 PCB
V
G
S
GND
VCC
VCC
DMX-SENS1
DMX-SENS2
ABC
D
ABC
D
PAN ENCODE
V
S1
S2
G
S
G
V
-
+
GND
ABC
D
ABC
D
PAN TILT
G
S2
S1
PAN & TILT PCB
V
V
G
S
GND
GND
VCC
VCC
DMX-SENS1
DMX-SENS2
ABC
D
ABC
D
TILT ENCODE
+
V
S1
S2
G
-
S
G
V
12 1 62345
ELECTRONIC
TRANSFORMER
Thermostat
DMX-SENS2
DMX-SENS1
VCC
VCC
GND
GND
ACL
ACN
FG
+24V
+24V
+24V
FAN & LIGHTING PCB
+
G
G
G
SW-PB
162345
DC
-
BOX FAN
AC INPUT
NL
E
FAN1
GG
FULL
GV
FAN2
FULL
GV
FAN3
3 / 4
FAN4
HALF
GV
GV
Fuse
BALLAST FAN 1
SWITCH
Filter
BALLAST FAN 2
Page 21
M1-6A
DIMMER
View side of no axletree
M1-1
COLOUR
View side of no ax letree
ABC
D
ABC
D
M1-2
CTO
View side of no axletree
ABC
D
ABC
D
M1-3
CYAN
View side of no axletree
ABC
D
ABC
D
M1-4
YELLOW
View side of no axletree
ABC
D
ABC
D
M1-5
MAGENTA
View side of no axletree
M1-6B
DIMMER
View side of no axletree
ABC
D
ABC
D
MOTOR1 MOTOR2 MOTOR3 MOTOR4 MOTOR5 MOTOR6
SLAVE #1 PCB
DMX-SENS2
DMX-SENS1
VCC
VCC
GND
GND
HALL 1-5
View of mark side
HALL 1-4
View of mark side
VGS
VGS VGS
SENS1
SENS3
SENS5
SENS6
VGS VGSVGS VGS VGS VGS
SENS4
SENS2
HALL 1-3
View of mark side
HALL 1-1
View of mark side
HALL 1-2
View of mark side
M2-6A
STROBE
View side of no axletree
ABC
ABC
ABC
D
D
M2-6B
STROBE
View side of no axletree
D
D
ABC
1
51
5
ABC
ABC
12
3
DMX-IN DMX-OUT
DATA+
DATAGND
LED1
FEMALE FEMALEMALEMALE
LCD DISPLAY
12
3
2
DMX-IN DMX-OUT
LED4
234
4
3
LED2LED3
FUNCTION DOWN UP ENTER
+-
Battery
DMX-SENS2
DMX-SENS1
VCC
VCC
GND
GND
DC6V
GND
ABC
D
ABC
D
M2-1
ANGLE
View side of no axletree
ABC
D
ABC
D
VSG
MOTOR1 MOTOR2 MOTOR3 MOTOR4 MOTOR5 MOTOR6
M2-2
IRIS
View side of no axletree
ABC
D
ABC
D
M2-3
FIXED GOBOS
View side of no axletree
ABC
D
ABC
D
M2-4
ROTATING-GOBO 1
View side of no axletree
ABC
D
ABC
D
M2-5
GOBO 1 ROTATING
View side of no axletree
D
ABC
D
D
D
ABC
SLAVE #2 PCB
DMX-SENS2
DMX-SENS1
VCC
VCC
GND
SSG
V
GND
HALL 2-5
View of mark side
HALL 2-4
View of mark side
SENS5
SENS6
VGSVGS VGS
SENS1
SENS3
SENS2
SENS4
HALL 2-3
View of mark side
M3-6A
ZOOM
View side of no axletree
ABC
D
ABC
D
M3-6B
ZOOM
View side of no axletree
ABC
D
ABC
D
M3-1
ROTATING-GOBO 2
View side of no ax letree
ABC
D
ABC
D
M3-2
GOBO 2 ROTATING
View side of no axletree
ABC
D
ABC
D
M3-3
PRISM
View side of no axletree
ABC
D
ABC
D
M3-4
PRISM ROTATING
View side of no axletree
ABC
D
ABC
D
M3-5A
FOCUS
View side of no axletree
M3-5B
FOCUS
View side of no axletree
MOTOR1 MOTOR2 MOTOR3 MOTOR4 MOTOR5 MOTOR6
SLAVE #3 PCB
DMX-SENS2
DMX-SENS1
VCC
VCC
GND
GND
HALL 3-5
View of mark side
HALL 3-6
View of mark side
HALL 3-4
View of mark side
VGSVGS VGS
SENS1
SENS3
SENS5
SENS6
VGS VGS VGS
SENS4
SENS2
HALL 3-3
View of mark side
HALL 3-1
View of mark side
HALL 3-2
View of mark side
SWITCH
LAMP
LN
IGNITER CAPACITORBALLAST
AC INPUT
DNL
PPLHND CCHL
FAN & LIGHTING PCB
CN6
Thermostat
DC
-
+
L
N
Ph
60Hz
50Hz
+24V
+24V
+24V
G
G
G
FG
ACN
ACL
FAN3
3 / 4
FAN1
FULL
ELECTRONIC
TRANSFORMER
Ph
60Hz
50Hz
LOW Ballast
Cap-1 Cap-2
FAN4
HALF
FAN2
FULL
BOX FAN
GND
HIGH Ballast
PCB FAN
GND
HEAD FAN n
GND
HEAD FAN 1
GND
FUSE
ABC
D
ABC
D
D
D
DMX-SENS2
ABC
ABC
SLAVE #4 PCB
VCC
VCC
DMX-SENS1
M4-2
EFFECT ROTATION
View side of no ax letree
GND
GND
J1
PAN
View side of no axletree
ABC
D
ABC
D
PAN ENCODE
V
S1
S2
G
S
G
V
-
+
PAN TILT
G
S2
S1
V
V
G
S
D
D
PAN & TILT PCB
VCC
DMX-SENS1
DMX-SENS2
ABC
ABC
GND
GND
VCC
J2
TILT
View side of no axletree
ABC
D
ABC
D
V
S1
S2
G
S
G
V
TILT ENCODE
+
-
M4-1
EFFECT
View side of no ax letree
ABC
D
ABC
D
PAN TILT
HALL 4-1
View of mark side
G
S2
S1
V
V
G
S
Filter E
Thermostat
SW-PB
AC230V
DC-SEL
GND
GND
VCC
VCC
DMX-SENS1
DMX-SENS2
Page 22
零部件订购代码
名称 料号 数量 备注
开关电源 190010098 1 24V
电源滤波器 193020008 1 20A 115/250VAC
温控器 190010074 1 150℃
金属化电容**** 140010045 4 50µF/370V
电感镇流器**** 040070086 2 230V 50/60Hz
电子镇流器 040070100 1 1500W 198~250V AC
触发器**** 040090048 1 4~5KV/1800W
触发器 040090053 1
灯泡 100050072 1 HTI 1500W/D7/60
X 轴同步皮带 290151234 1 HTD-501-3M
底箱风扇 030060056 1 DC24V/0.12A
上箱后部散热风扇 030060055 2 24V/0.16A
上箱前部散热风扇
电子镇流器散热风扇 2
灯泡涡流风扇（小）
图案涡流风扇 1
灯泡涡流风扇（大） 030060059 1 24V 0.35A
上箱 CYM 风扇 030060052 2 24V/0.09A
电源板散热风扇**** 030060057 1 24V2.88W
X 轴旋转步进马达
Y 轴旋转步进马达 1
棱镜自转步进马达 030040131 1 16HY0002-02L 5*24
旋转图案盘步进马达 1#
旋转图案盘步进马达 2# 1
棱镜/柔光步进马达 1
调光步进马达 030040093 2 17HD0013-33L 5*35
调焦步进马达
变焦步进马达 2
图案自转步进马达 1#
图案自转步进马达 2# 1
CYM 步进马达
降色温片步进马达 1
效果盘旋转步进马达 1
固定图案盘步进马达
颜色盘步进马达 1
角度镜步进马达 030040115 1 16HY7001-44 5*18
遮光/频闪步进马达
光圈步进马达 030040088 1 39BYG501-4A 5*24
效果盘步进马达 030040118 1 16HY7001-34L 5*12*10
XY 轴驱动板 230020317 1
电机驱动板一 230020178 1
电机驱动板二 230020179 1
电机驱动板三 230020180 1
电机驱动板四 230020181 1
显示板 230020220 1
灯泡&风机控制板**** 230020227 1
灯泡&风机控制板 230020223 1
****仅适用于电感镇流器版本.
030060053
030060058
030040089
030040092
030040073
030040132
030040114
030040136
030040116 1 16HY7001-32L 5*15
030040117 1 16HY7001-33L 5*9
22/24
2
1
1
1
2
1
3
1
DC24V 0.21A
24V 0.3A
23HS2039L 6.35*25
17HD0013-32L 5*7
17HS5003-03 5*20
17HD0013-31L 5*23
16HY7001-30L 5*40
16HS7002 5*17
Page 23
23/24
Page 24
珠江灯光音响实业有限公司
PR LIGHTING LTD.
地址：广东省广州市番禺区南村兴业大道 1582 号
珠江灯光高新科技园 邮编：511442
电话：+86-20-3995 2888
传真：+86-20-3995 2330
24/24
P/N: 320020010A
Last Revision: 20090617
Loading...
