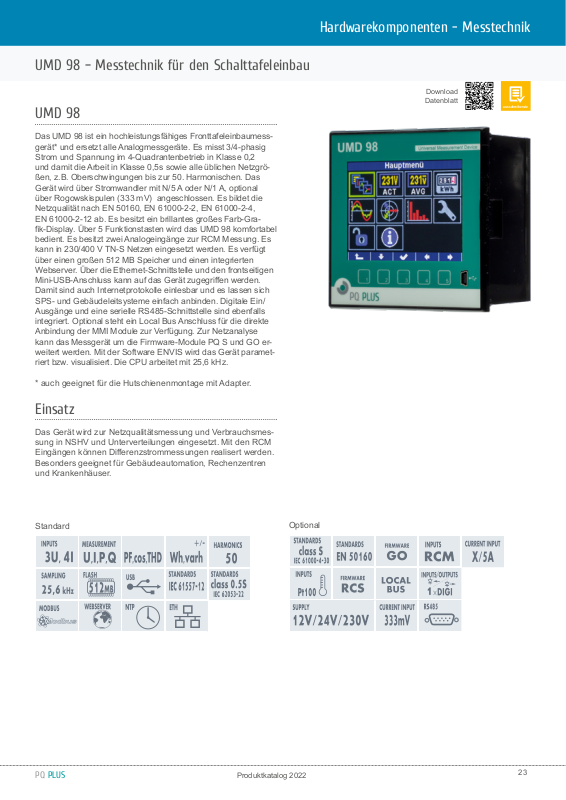

UMD 98 – Messtechnik für den Schalttafeleinbau

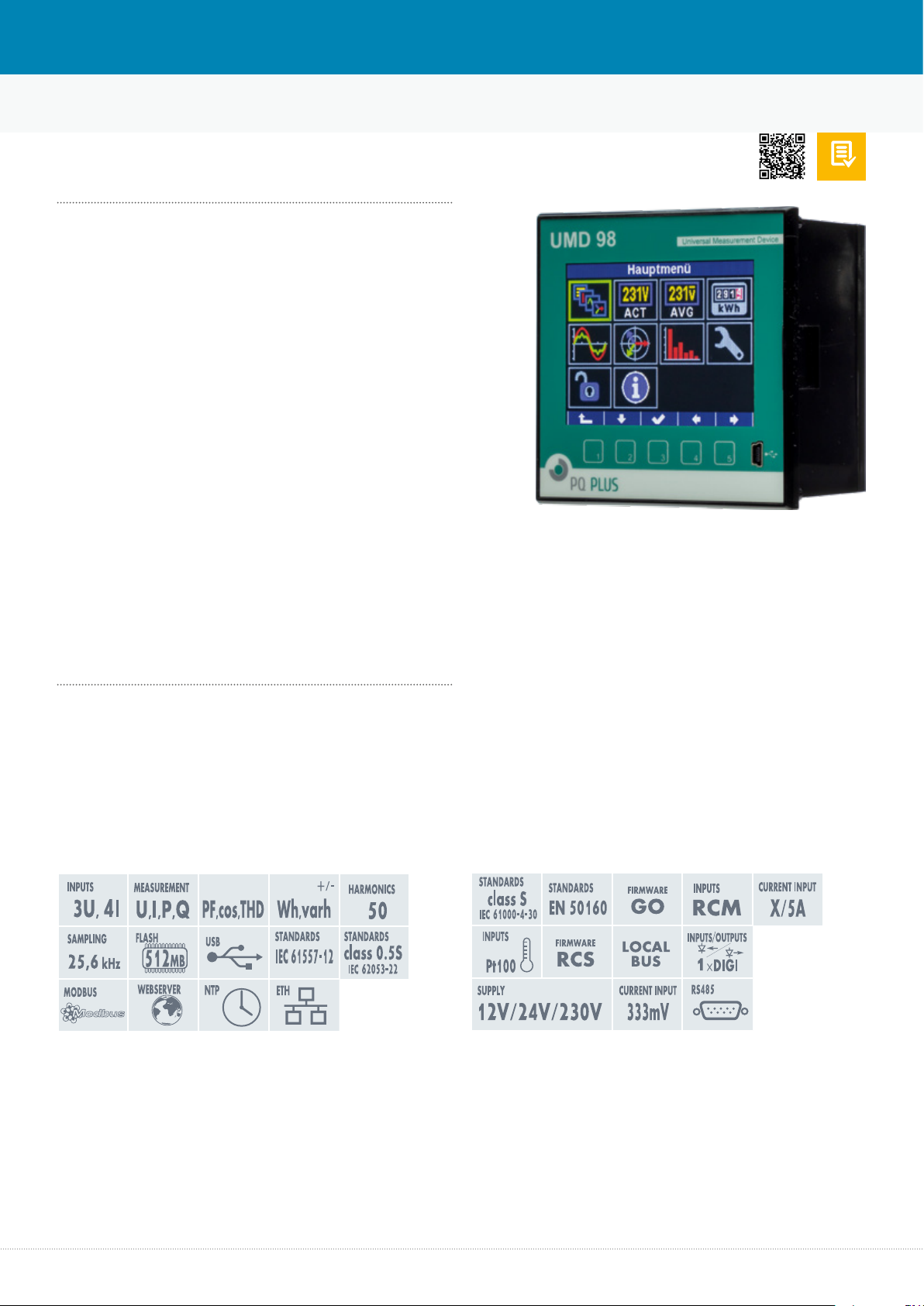

UMD 98
Das UMD 98 ist ein hochleistungsfähiges Fronttafeleinbaumessgerät* und ersetzt alle Analogmessgeräte. Es misst 3/4-phasig
Strom und Spannung im 4-Quadrantenbetrieb in Klasse 0,2
und damit die Arbeit in Klasse 0,5s sowie alle üblichen Netzgrößen, z.B. Oberschwingungen bis zur 50. Harmonischen. Das
Gerät wird über Stromwandler mit N/5 A oder N/1 A, optional
über Rogowskispulen (333 mV) angeschlossen. Es bildet die
Netzqualität nach EN 50160, EN 61000-2-2, EN 61000-2-4,
EN 61000-2-12 ab. Es besitzt ein brillantes großes Farb-Gra-
k-Display. Über 5 Funktionstasten wird das UMD 98 komfortabel
bedient. Es besitzt zwei Analogeingänge zur RCM Messung. Es
kann in 230/400 V TN-S Netzen eingesetzt werden. Es verfügt
über einen großen 512 MB Speicher und einen integrierten
Webserver. Über die Ethernet-Schnittstelle und den frontseitigen
Mini-USB-Anschluss kann auf das Gerät zugegriffen werden.
Damit sind auch Internetprotokolle einlesbar und es lassen sich
SPS- und Gebäudeleitsysteme einfach anbinden. Digitale Ein/
Ausgänge und eine serielle RS485-Schnittstelle sind ebenfalls
integriert. Optional steht ein Local Bus Anschluss für die direkte
Anbindung der MMI Module zur Verfügung. Zur Netzanalyse
kann das Messgerät um die Firmware-Module PQ S und GO erweitert werden. Mit der Software ENVIS wird das Gerät parametriert bzw. visualisiert. Die CPU arbeitet mit 25,6 kHz.
Hardwarekomponenten - Messtechnik
Download
Datenblatt
ausschreiben.de
* auch geeignet für die Hutschienenmontage mit Adapter.
Einsatz
Das Gerät wird zur Netzqualitätsmessung und Verbrauchsmessung in NSHV und Unterverteilungen eingesetzt. Mit den RCM
Eingängen können Differenzstrommessungen realisert werden.
Besonders geeignet für Gebäudeautomation, Rechenzentren
und Krankenhäuser.
Standard
Optional
PQ PLUS Produktkatalog 2022
23
Page 2
Hardwarekomponenten - Messtechnik
Technische Spezifikation – UMD 98
UMD 98RCM UMD 98RCM-T UMD 98LB
Digitalein-/ ausgänge 1 Ein-/ Ausgang 1 Ein-/ Ausgang 1 Ein-/ Ausgang*
Ein- und
Ausgänge
Kommunikation
Weitere
Funktionen
Datenlogger
Elektrischer
Anschluss
Genauigkeitsklassen
Messeingänge
Mechanische
Eigenschaften
Interne
Echtzeituhr
FW Module
Relaisein-/ ausgänge keine keine keine
Analogein-/ ausgänge
Differenzstromeingänge
Temperatureingänge keine 1 Pt100 Eingang -50 … 150 °C 1 Pt100 Eingang* -50 … 150 °C
Schnittstellen RS485, Ethernet, Front-USB RS485, Ethernet, Front-USB Ethernet, Front-USB, Local Bus
Kommunikationsprotokolle Modbus RTU, Modbus TCP/IP, SMTP, SNMP, DHCP, JSON
Alarme integrierte Logik: Grenzwerte für Über-/ Unterschreitung von frei denierten Werten
Interne Temperaturmessung -40 … 80 °C
Speicherkapazität- und aufteilung 512 MB Flash frei partitionierbar in mehrere Archive
Messwertspeicherung frei kongurierbare Messwerte mit verschiedenen Mittelungsintervallen
Versorgungsspannung*
Leistungsaufnahme 8 VA / 4 W
Überspannungskategorie CAT III / 300 V
Spannung*
Überlast Spannung* Permanent U L-N: 600 V AC / Spitzenüberlast für max. 1 Sec. U L-N: 1200 V AC
Eingangsimpedanz Spannung* 3,6 MOhm
Eingangsbürde Spannung* < 0,025 VA
Frequenz 40 ... 70 Hz (DC-500 Modus: 0 ... 500 Hz)
Stromwandler* 4x 1 / 5 A; Optional: 4x 333 mV
Überlast Strom* Permanent: 7,5 A AC (666 mV) / Spitzenüberlast für max. 1 Sec: 70 A AC (3,33 V)
Eingangsimpedanz Strom* < 10 mOhm
Eingangsbürde Strom* < 0,5 VA
Abtastrate 25,6 kHz
Harmonische je Ordnung 1. ... 50. für Strom und Spannung
Messverfahren IEC 61000-4-30 Kl. S
Temperaturbereich Betrieb -20 … 60 °C bei < 95 % rel. Luftfeuchte
Temperaturbereich Lager -40 … 80 °C bei < 95 % rel. Luftfeuchte
Schutzart Front / Rückseite IP 40; Optional IP 54 / IP 20
Abmessungen BxHxT 96 x 96 x 80 mm
Gewicht 0,3 kg
Genauigkeit +/- 2 s pro Tag bei 0 … 40 °C
Mögliche Synchronisation NTP/SNTP; Externer GPS-Empfänger; Externe Impulse; Systemfrequenz; PC-Zeit
2 Eingänge
(für RCM oder als 0/4 … 20 mA)
230 V-Variante: 100 … 275 V AC / 90 … 350 V DC
24 V-Variante: 20 … 50 V AC / 20 … 75 V DC
Spannung: Kl. 0,2 Strom: Kl. 0,2 Frequenz: Kl. 0,02
Wirkleistung: Kl. 0,5 Blindleistung: Kl. 1 Scheinleistung: Kl. 0,5
Oberschwingungen: Kl. 2 Leistungsfaktor: Kl. 0,5 cos phi: Kl. 0,5
Wirkarbeit: Kl. 0,5 Blindarbeit: Kl. 2 Scheinarbeit Kl. 0,5
U L-N: 6 … 375 V AC; Optional: 10 … 625 V AC
U L-L: 8 … 660 V AC; Optional: 20 … 1090 V AC
PQ S: optional GO: optional RCS: optional
MM: optional* UDP: optional IEC104: optional
1 Eingang
(für RCM oder als 0/4 … 20 mA)
1 Eingang*
(für RCM oder als 0/4 … 20 mA)
* je nach Variante
24
Produktkatalog 2022 PQ PLUS
Page 3

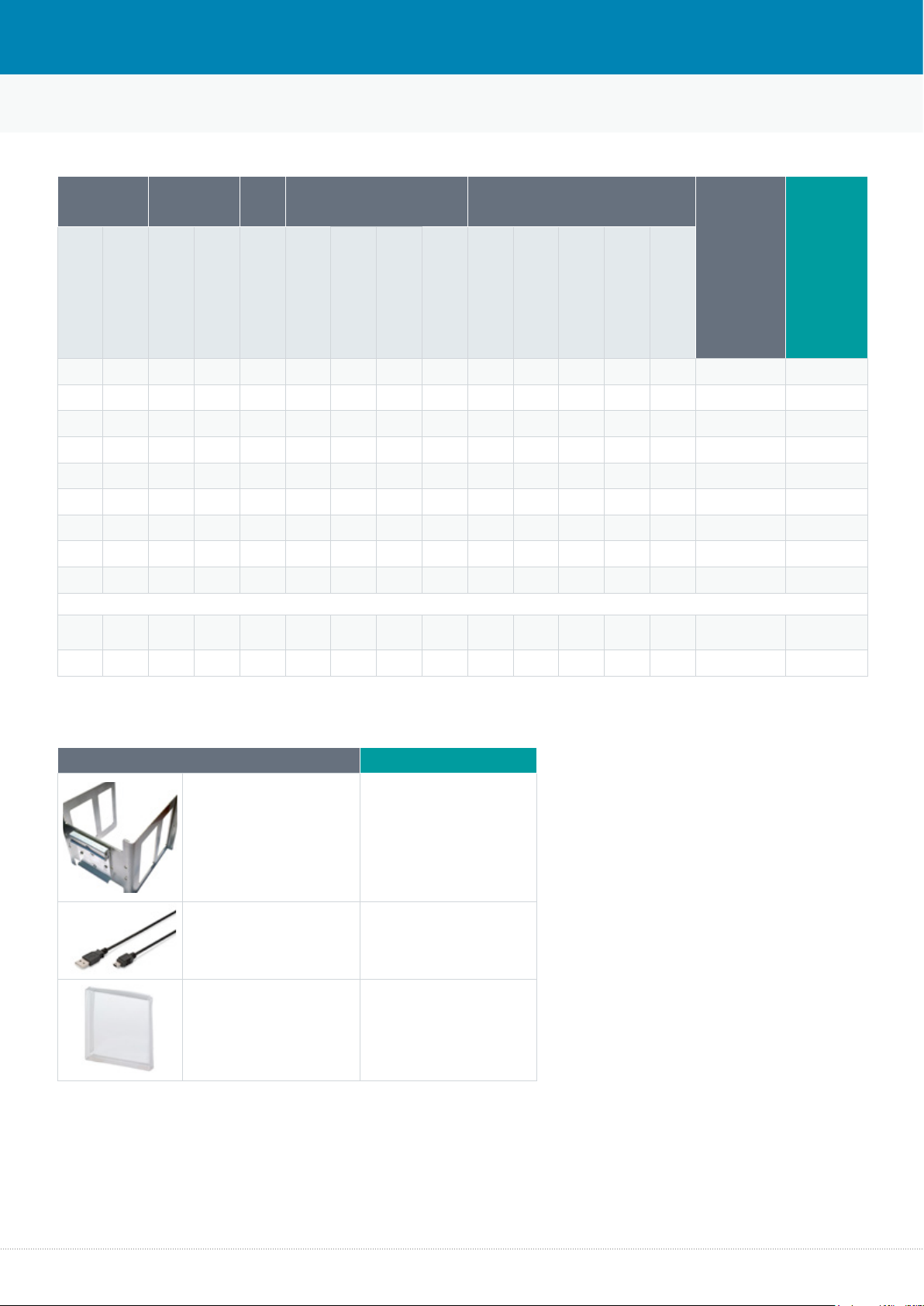

Hardwarekomponenten - Messtechnik
Versorgungs-
spannung
100 - 275 V AC
80 - 350 V DC
● - ● - 2 1 512 ● - ● ● - ● ● UMD 98RCM* 11.29.1110
● - - ● 2 1 512 ● - ● ● - ● ● UMD 98RCM 11.29.2110
- ● ● - 2 1 512 ● - ● ● - ● ● UMD 98RCM 11.29.3110
- ● - ● 2 1 512 ● - ● ● - ● ● UMD 98RCM 11.29.4110
● - ● - 1 1 512 ● ● ● ● - ● ● UMD 98RCM-T* 11.29.1125
● - - ● 1 1 512 ● ● ● ● - ● ● UMD 98RCM-T 11.29.2125
- ● ● - 1 1 512 ● ● ● ● - ● ● UMD 98RCM-T 11.29.3125
- ● - ● 1 1 512 ● ● ● ● - ● ● UMD 98RCM-T 11.29.4125
- ● ● - 1 1 512 ● ● - ● ● ● ● UMD 98LB 11.61.3131
Varianten mit 333 mV-Direktanschluss
● - ● - 1 1 512 ● ● ● ● - ● ●
- ● ● - - - 512 ● - - ● ● ● ● UMD 98FLEX LB 11.59.9131
Messspannung
20 - 50 V AC
20 - 75 V DC
8 - 660 V LL
Diff.strommess.
20 - 1090 V LL
Anzahl
Funktionen Kommunikation
Digitale
Ein-/Ausgänge
Speichergröße in MB
Uhr
Pt100-Eingang
RS485
Ethernet
Local Bus
Gateway
Modbus-Master
USB
UMD 98RCM-T
FLEX
Typ
11.29.9125
Artikelnummer
* Vorzugstypen (kurze Lieferzeiten)
Zubehör Artikelnummer
Hutschienenadapter AH9697
(Tiefe inkl. UMD: 110 mm)
USB 2.0 Anschlusskabel,
Typ A - mini B; 3.0m
Schutzhaube IP65 37.00.9600
81.00.9697
18.21.2020
PQ PLUS Produktkatalog 2022
25
Page 4
Hardwarekomponenten - Messtechnik

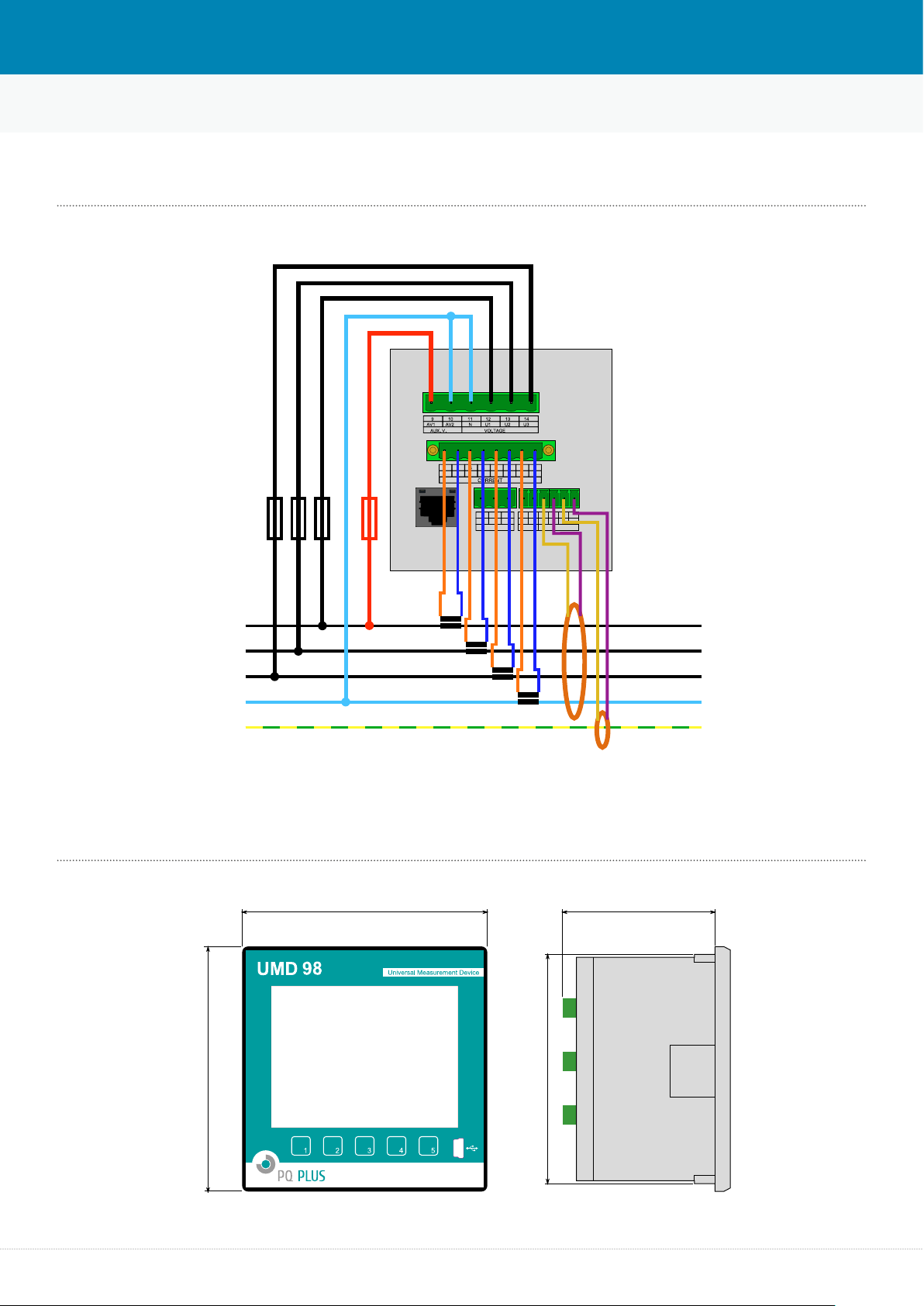

Typische Anschlussvariante – UMD 98
L1
L2
L3
N
PE
Maßbilder – UMD 98
13 23 33
A+ B- G
COM1
S2
S1
D1
S2
S1
7 8
34 44 54 6414 24
C1 I51 I52 I53 I54
DI/O
S2
RCM (IΔ)
80
I11 I12 I21 I22 I31 I32 I41 I42
1A
ETH
S1
S2
S1
96
26
96
92
Produktkatalog 2022 PQ PLUS
